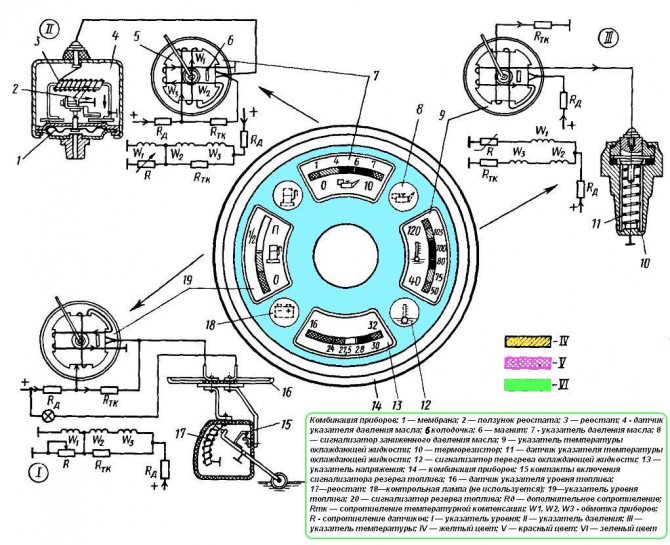

Контрольно-измерительные приборы КамАЗ-5320, -53212, -5410, -54112

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Техническое описание

Контрольно-измерительные приборы обеспечивают контроль за работой систем ав­томобиля и двигателя, включают в себя указатели и датчики. Все указатели смон­тированы на щитке приборов в кабине водите­ля. Датчики установлены на агрегатах шасси и двигателя.

Ниже приведена характеристика конт­рольно-измерительных приборов:

Указатель спидометра	12.3802, магнитонндукционный, с электрическим приводом
Указатель тахометра	121.3813, магнитоиндукционный, с электрическим приводом
Электронный тахометр	25.3813 (устанавливается с 1 июля 1985 г.)
Датчик тахометра (спидометра)	МЭ 307, герметизированный, магнитоэлектрический, генерирующий ток переменной частоты
Амперметр	АП 170, магнитоэлектрический
Указатель давления в системе смазки двигателя	УК 170, магнитоэлектрический, логометрического типа с контрольной лампой падения давления
Датчик указателя давления масла	ММ 370, мембранного типа с реостатом
Указатель уровня топлива	УБ 170, магнитоэлектрический, логометрического типа с контрольной лампой резерва топлива
Датчик указателя уровня топлива	БМ 158-Б, рычажного типа с реостатом и сигнальным устройством контрольной лампы расхода топлива
Указатель температуры охлаждающей жидкости	УК 171, магнитоэлектрический, логометрического типа с контрольной лампой перегрева
Датчик указателя температуры	ТМ 100-А с терморезистором

Электрический спидометр состоит из трех узлов: преобразователя (датчика), кото­рый обеспечивает подачу сигналов на при­емник, приемника — трехфазного синхрон­ного двигателя с возбуждением от постоян­ных магнитов и магнитоиндукционного меха­низма спидометра со счетным узлом.

Приемник конструктивно объединен с магнитоиндукционным механизмом в один при­бор — указатель спидометра.

Тахометр конструктивно выполнен ана­логично спидометру, но не имеет в указа­теле счетного узла, отличается регулировкой скоростного узла и не имеет гнезда сигналь­ной лампы.

Электронный тахометр обеспечивает пока­зания оборотов двигателя в зависимости от частоты оборотов генератора, сигнал по частоте снимается с фазы генератора Г273В.

Техническое обслуживание

При ежедневном ТО перед выез­дом из парка проверьте работоспо­собность спидометра и тахометра по показаниям стрелки указателя и счетчика пройденного пути.

При ТО-2 проверьте состояние и работоспособность датчиков включе­ния блокировки межосевого диффе­ренциала и стоп-сигнала.

Проверка технического состояния контрольно-измерительных прибо­ров.

Для контрольной проверки спи­дометров и тахометров необходимо иметь установку, с помощью кото­рой можно получать различные фиксированные значения частоты вра­щения на валах изделий: проверяе­мого и контрольного.

При проверке датчиков контроль­ный приемник спидометра или тахо­метра подключайте поочередно с проверяемым и контрольным датчи­ком. Методом сравнения двух полу­ченных показаний оцените погреш­ность проверяемого прибора.

При проверке приемников спидо­метра или тахометра необходимо иметь контрольный датчик. Провер­ку проводите также методом срав­нения. Питание к проверяемым и контрольным изделиям подключите от источника питания в соответствии со схемой подключения на автомо­биле. Наиболее простой установкой, на которой можно производить по­добную проверку, является КТУ1.

При проверке технического состо­яния амперметра оцените точность его показаний сравнением с показа­ниями контрольного амперметра, который вместе с реостатом для регу­лирования силы тока включите в цепь последовательно с проверяемым прибором. Проведите проверку при прямом и обратном направлениях тока при значениях тока 10, 20 и 30 А.

Допустимая погрешность ампер­метра 7% от суммы конечных значений шкалы при температуре окружающего воздуха 20±5°С.

Указатели давления в системе смазки двигателя проверяйте сов­местно с датчиком (сравнением с по­казаниями контрольного маномет­ра), устанавливая их в резервуар с регулируемым давлением и подклю­чая питание аналогично схеме вклю­чения на автомобиле.

Допустимая погрешность указа­теля ±7% от верхнего предела измерений в диапазоне рабочих дав­лений от 0 до 7 кгс/см² и ±10% в диапазоне давлений свыше 7 кгс/см² при температуре окружа­ющего воздуха плюс 20±5°С.

При проверке указателя с по­мощью реостата показания должны соответствовать следующим значе­ниям:

Контролируемые отметки шкалы	0	2	4	6	8	10
Сопротивление реостата, Ом	165	132	98	70	42	20

Проверку указателя и датчика уровня топлива на точность пока­заний наиболее просто можно про­вести, постепенно заполняя бак топ­ливом при помощи мерного сосуда и сравнивая показания прибора с действительным количеством топли­ва в баке.

Допустимая погрешность указа­теля совместно с датчиком состав­ляет 7% от вместимости бака при температуре окружающего воздуха + 20±5°С. Если погрешность превы­шает допустимую, определите, какой из приборов неисправен, заменяя датчик или указатель. Если погреш­ность измерения превышает допу­стимую и направлена в одну и ту же сторону на всех проверяемых уров­нях, отрегулируйте по возможности датчик, подгибая рычаг поплавка.

Для проверки точности показаний указателя с реостатом, включаемым в цепь последовательно, вместо дат­чика пользуйтесь следующими величинами сопротивлений:

Проверяемые отметки	0	1/2	П
Сопротивление, Ом	0—8	36,5— 43,5	78—95

Указатель и датчик температуры охлаждающей жидкости проверяйте сравнением с показаниями ртутного термометра. Датчик вместе с термометром поместите в резервуар с водой, температуру которой посте­пенно увеличивайте. Присоедините указатель к датчику в соответствии со схемой подключения, корпус дат­чика соедините с минусовым выво­дом батареи.

Оцените точность показаний про­веряемого прибора.

Сопротивления реостата, включен­ного в цепь вместо датчика, должны быть следующими:

Отметки шкалы	40	80	100
Сопротивление, Ом	360—560	134—150	83—92

Допустимая потребность пока­заний ±8°С при температуре ох­лаждающей жидкости +40°С и ±5°С — при +80÷100 °С.

Проверка контрольно-измеритель­ных приборов приводится также на контрольной установке типа Э204 и аналогичных.

Возможные неисправности конт­рольно-измерительных приборов и способы их устранения приведены в табл. 32.

Для проверки обрыва в цепи ука­затель — датчик отсоедините провод от датчика и подключите его после­довательно с лампочкой мощностью 2 Вт на массу автомобиля. При оборванном проводе положение стрелки не меняется, а лампочка не горит. Если же не оборван, то стрел­ка указателя отклоняется, а лампоч­ка загорается.

Для проверки замыкания на массу провода, соединяющего датчик и ука­затель, отсоедините провод от дат­чика при включенном питании и, если стрелка не изменяет своего положе­ния, то провод замкнут на массу. Или отсоедините провод от зажима «Д» указателя, в этом случае стрел­ка отклонится.

ТАБЛИЦА 32

Причина неисправности	Способ устранения
При включении питания стрелка прибора не изменяет своего положения
Неисправен предохранитель	Замените предохранитель
Обрыв в цепи питания	Восстановите цепь
Отклонение стрелки влево от нуля
Обрыв провода от указателя к датчику давления масла или температуры охлаждающей жидкости	Восстановите цепь
Перепутаны клеммы «Б» и «Д» указателей давления масла и температуры охлаждающей жидкости	Присоедините провода в соответствии со схемой
Замыкание провода или датчика уровня топлива на массу автомобиля	Устраните замыкание
Отклонение стрелки вправо от крайней отметки
Короткое замыкание провода или отсутствие контакта корпуса указателя давления масла и температуры охлаждающей жидкости с массой автомобиля	Устраните замыкание. Восстановите контакт
Обрыв провода от указателя к датчику уровня топлива или отсутствие контакта датчика с массой автомобиля	Восстановите цепь и контакт
Перепутаны клеммы «Б» и «Д» указателя уровня топлива	Присоедините провода в соответствии со схемой
Резкие колебания стрелки
Периодически исчезает контакт указателей в датчиков с массой автомобиля	Восстановите контакт
Исчезает контакт в штекерных соединениях	Обеспечьте плотность и чистоту штекерных соединений
Не работают скоростной и счетный узлы спидометра
Нарушение контактных соединений в цепях питания	Восстановите контакт
Отсутствие массы на приемнике или нет контакта со щитком приборов	Проверьте наличие массы, зачистите место контакта скоб со щитком приборов
Внезапно прекратили работу скоростной и расчетный узлы спидометра
Сработал предохранитель	Найдите причину, вызвавшую срабатывание. Устраните неисправность
Оборвался провод питания	Устраните неисправность
Колебания стрелки спидометра (тахометра), при малой скорости (частоте вращения) стрелка не отклоняется
Обрыв фазного провода внутри указателя	Вскройте указатель и припаяйте оборванный провод
Обрыв фазного провода внутри датчика	Вскройте датчик и припаяйте оборванный провод
Отказ транзистора	Вскройте указатель и замените транзистор
