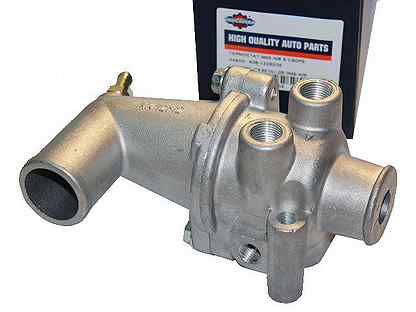

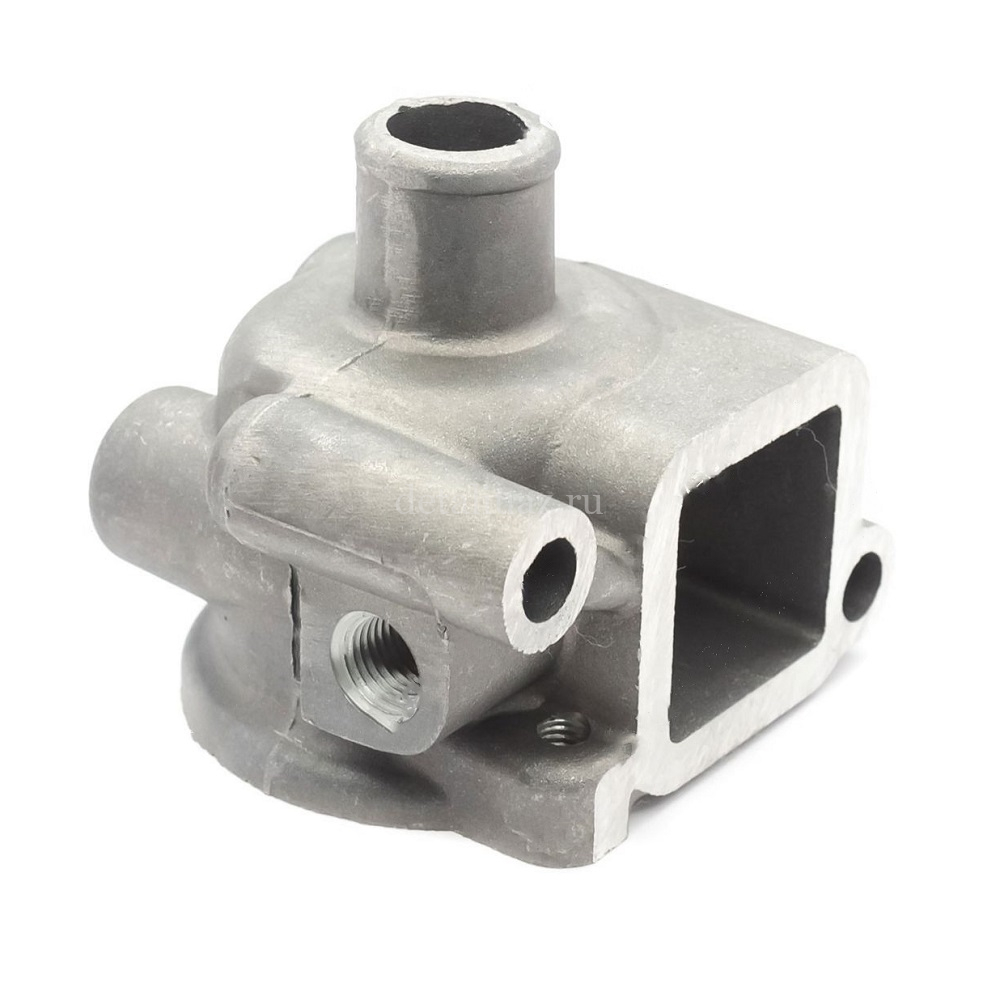

409041306008 Термостат ЗМЗ-409 в сборе с корпусом ЕВРО-3 ЗМЗ - 40904.1306008 040904130600800

409041306008 Термостат ЗМЗ-409 в сборе с корпусом ЕВРО-3 ЗМЗ - 40904.1306008 040904130600800 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

15

1

Применяется: ЗМЗ

Артикул: 40904.1306008еще, артикулы доп.: 040904130600800скрыть

Код для заказа: 134300

Есть в наличии Доступно для заказа - >10 шт.Сейчас в 3 магазинах - 4 шт.Цены в магазинах могут отличатьсяДанные обновлены: 03.02.2021 в 11:30 Доставка на таксиДоставка курьером - 150 ₽

Сможем доставить: Завтра (к 04 Февраля)

Доставка курьером ПЭК - EasyWay - 150 ₽

Сможем доставить: Сегодня (к 03 Февраля)

Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной
Терминалы ТК ПЭК - EasyWay Самовывоз со склада интернет-магазина на Кетчерской - бесплатно

Возможен: сегодня с 13:20

Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) - бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в поселке Октябрьский - бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Сабурово - бесплатно

Возможен: завтра с 13:00

Самовывоз со склада интернет-магазина на Братиславской - бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Перово - бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Кожухово - бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Вешняков - бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина из МКАД 6км (внутр) - бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Подольске - бесплатно

Возможен: завтра с 11:00

Код для заказа
134300 Артикулы 40904. 1306008, 040904130600800 Производитель ЗМЗ Каталожная группа: ..Система охлаждения
Двигатель
Ширина, м: 0.14 Высота, м: 0.102 Длина, м: 0.165 Вес, кг: 0.695

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 03. 02.2021 11:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена - действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

5adc4ada6d61a65bdbbcac8a1572ddd0

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Летний и зимний термостат змз 406, 405, 409.
Плюсы и минусы.

Тема статьи – термостат змз 406, 405, 409. В нашем двигателестроении я не могу понять одной простой вещи. У меня складывается впечатление, что КБ по двигателям вообще никак не следят за коллегами по ремеслу. На те же самые грабли, на которые наступил автоВАЗ, разбежались и прыгнули конструкторы ЗМЗ.

Ошибки и грабли

Что было с автоВАЗом. Фиатовский двигатель объемом 1200 кубиков довели до 1800 кубиков, путем чистой расточки. Судя по тому, что помпа и каналы охлаждения остались стандартными, никто ничего не просчитывал. Результат: беспрерывно работающие в теплую погоду вентиляторы на нивах и Шнивах. Теперь берем змз 406. В общем то, особых проблем с перегревом за ним никогда не замечалось. Но тем же самым путем расточки мы из 2300 кубиков, делаем 2500, а потом и вовсе 2700. И помпа, и каналы при этом остаются изначальными. Результат не справляющаяся со своими задачами система охлаждения на змз 409 и просто кошмар любого «газелиста» — охлаждение змз 405, на грузовой газели или маршрутке.

Варианты борьбы

На сегодняшний день опробовано и откатано несколько вариантов.

  • Замена вискомуфт и электромуфт на электровентиляторы от всего чего угодно.
  • Врезка в тракт печки электрической помпы для улучшения циркуляции
  • Шкив помпы уменьшенного диаметра
  • Зимний и летний термостат

Про термостаты я и расскажу чуть подробнее

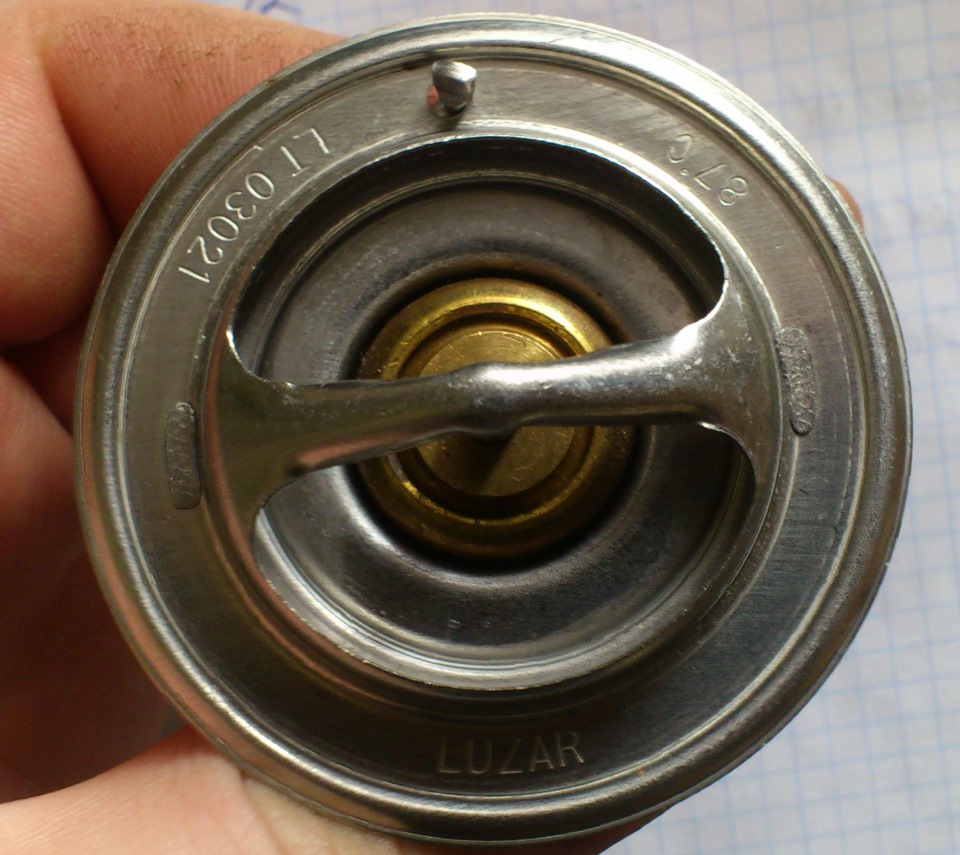

Термостат змз 406, летний и зимний

термостаты разной температуры открытия

Наши продавцы не утруждают себя особо умственной деятельностью, поэтому если вы обратитесь с вопросом о термостате, вам продадут заводской термостат с температурой открытия 85 градусов «товарища Цельсия». На самом деле выпускаются термостаты и с другими характеристиками. Для нашей необъятной родины я держу три «температуры». 85 (заводская установка), 80 и 70 градусов. Для средней полосы летним является вариант 80 градусов, для Югов – 70. Сразу скажу, что с точки зрения классического инжекторного моторостроения – это неправильный подход. В карбюраторном двигателе, рабочую температуру задает именно термостат. В инжекторном двигателе это делают мозги и прошивка. Если термостат открывается раньше, чем двигатель набрал рабочую температуру, мозги будут считать, что он не прогрелся и будут «докидывать» бензин. Если открывается позже, то перегрев и элементы калильного зажигания. Поэтому устанавливая «летний» термостат змз 406, мы изначально получаем больший расход топлива. Выбор остается за клиентом. Или повышенный расход топлива или пробитая прокладка гбц. Термостаты я предпочитаю владимирского производителя. Бренд «Электон». Брака и разброса по параметрам меньше чем у остальных. На своем сайте они честно пишут, что используют импортный термоэлемент. Термостаты комплектую резиновым уплотнительным кольцом, чтобы сервис или клиент уже не бегал по магазинам «по мелочам». Еще один момент касаемый бренда «Электон»: в заводских коробочках лежат именно их термостаты.

термостат Электон, 70 градусов

Прошу помнить о том, что никакие летние или зимние термостаты не заменяют качественного антифриза и правильной пробки на расширительном бачке.

Термостат на Уаз Патриот 409 двигатель

В качестве силового агрегата в российском внедорожнике УАЗ Патриот выступает мотор «ЗМЗ-409». Как и любой другой двигатель, он требует присутствия системы охлаждения, причем она должна исправно и непрерывно функционировать в процессе работы мотора. Если такое условие не будет выполняться, то двигатель ожидает перегрев и последующий выход из строя.

С целью исключения таких негативных последствий системе UAZ Patriot требуется непрерывный контроль температурного режима. Если уровень температуры, отображаемый специальным датчиком, будет превышать 90 градусов, то водителю тут же следует остановить мотор и выяснить причины нарушения регламентного режима. Вероятно, потребуется замена.

В контуре охлаждения двигателя УАЗ Патриот весьма важным компонентом является термостат на 409 двигатель. Именно этой детали посвящен наш сегодняшний материал. Здесь мы рассмотрим, для каких целей служит термостат на 409 двигатель и как его заменить, если он начал демонстрировать признаки неисправности.

Назначение термостата в данном автомобиле

Устройство предназначено для перераспределения потоков при циркуляции охлаждающей жидкости между так называемыми малым и большим кругами. В первом случае термостат на 409 двигатель замыкает контур на малый круг, когда жидкость циркулирует в рубашке охлаждения и радиаторе системы отопления UAZ Patriot. Такая ситуация происходит при разогреве мотора до уровня рабочей температуры. При достижении определенного температурного предела клапан внутри термостата начинает смещаться, тем самым открывая путь жидкости по большому кругу. В этом случае хладагент циркулирует через основной радиатор, который с помощью вентилятора обеспечивает отвод излишков тепла. В случае неисправности требуется замена.

Особенности термостата в УАЗ Патриот

С опытом эксплуатации владельцы УАЗ Патриот заметили, что штатный термостат на 409 двигатель обладает малым ресурсом. Основная причина некорректной работы заключается в том, что клапан внутри термостата начинает открываться раньше, чем наступает температурный уровень, соответствующий рабочему режиму функционирования мотора UAZ Patriot.

Если заводом рассчитано, что открытие термостата должно происходить при достижении температурой показателя в 87 градусов, что собственно и является рабочим режимом, то зачастую клапан начинает открываться уже при 76-78 градусах. К чему приводит такая ситуация? Во-первых, прогрев мотора существенно затягивается во времени, а во-вторых, в холодную погоду становится проблематично заполнить салон горячим воздухом.

Проявивший свою неисправность термостат на 409 двигатель подлежит безоговорочной замене. Здесь владельцу рекомендуется не тропиться со сменой узла на штатный аналог, ведь риск поменять шило на мыло весьма высок. Можно поступить рациональней и установить более качественное изделие, например, «TAMA» от «Паджеро».

Также известным вариантом фигурирует «Пекар», однако уровень его рабочей температуры – 80 градусов, а на деле он еле достигает 75о.
Характерной особенностью «TAMA» является тот факт, что во время работы температура хладагента повышается на 1 градус. То есть рабочий температурный уровень здесь составляет 88 градусов, а при функционировании штатного изделия – 87 о.

Для мотора «ЗМЗ-409» «TAMA» устанавливается с отсутствием каких-либо потребностей в доработке, поскольку геометрические параметры обеих деталей идентичны. Но это справедливо для комплектаций, оснащенных системами «Евро 3» или «Евро 4».

А если УАЗ Патриот оборудован «Евро 2»? В данном случае установка также возможна, но с условием, если тарелка термостата будет заменена на аналог от штатного изделия. Это необходимо для полного перекрытия клапаном канала к помпе. Также можно имеющуюся тарелку у «TAMA» «подогнать» под идентичные размеры со штатным устройством.

Выполнив такую замену, владелец УАЗ Патриот обеспечит значительно больший ресурс термостата, а мотор начнет прогреваться с заметной эффективностью.

Теперь перейдем к рассмотрению ситуаций, при которых термостату требуется замена. Также уясним, как выявить факт присутствия неисправности?

Уаз Патриот где находится блок иммобилайзера

Как разобрать поворотный кулак Уаз Патриот

Неисправности термостата в Патриоте

В числе главных признаков значится нарушенный рабочий температурный режим. Это можно наблюдать по температурному датчику, когда его стрелка длительное время не может приблизиться к рабочему порогу (87 градусов), а остановилась на значительно низшем показании.

Иногда происходит заклинивание клапана в закрытой позиции. Здесь все будет происходить наоборот, то есть температура продолжит расти далеко за рабочий предел (87 градусов). Появляется риск перегрева мотора. Помимо термостата, в такой ситуации водителя способен «подвести» вентилятор, который может отказаться запускаться в необходимый момент. Также следует проверить уровень хладагента в бачке. Если вентилятор работает и уровень в норме, то теперь можно смело «обвинять» термостат на 409 двигатель.

Как проверить корректность работы термостата? Потребуется демонтаж изделия (рассмотрим ниже). Снятую деталь помещаем в тару с водой. Нагреваем до кипения и наблюдаем за клапаном. Если он отказывается перемещаться, то констатируем выход и строя термостата.

Итак, изделие считается работоспособным, если:

  • температура начала открытия клапана равна 78 градусам;
  • температура при полном открытии — 87 градусов.

Замена в УАЗ Патриот термостата

Замена выполняется на остывшем моторе и имеет следующую последовательность манипуляций.

  1. Сливаем хладагент. Привлекаем подходящую емкость.
  2. Откручиваем крепеж насоса гидросистемы рулевого управления. Насосный агрегат отводим в сторону.
  3. На шланге подвода от радиатора к корпусу термостата UAZ Patriot ослабляем хомут и сдвигаем его.
  4. Отключаем разъемы с проводами от штекеров на корпусе. Замена продолжается.
  5. Верхний хомут, присутствующий на шланге от корпуса к помпе также ослабляем и смещаем, после чего стягиваем сам патрубок.
  6. Откручиваем винты крепежа корпуса, предварительно ослабив крепеж крышки.
  7. Снимает корпус, а затем полностью откручиваем и извлекаем крышку.
  8. Вынимаем термостат.

Перед установкой изделия устанавливаем новую прокладку. Замена завершена.

Подведем итоги

Как выяснилось, термостат на 409 двигатель является весьма важным компонентом в контуре охлаждения. На моторе «ЗМЗ-409» УАЗ Патриот заменить его оказалось несложной процедурой. Производитель рекомендует заменять изношенный элемент новым заводским аналогом, однако, как мы уяснили, это изделие не славится ресурсом и корректной работой. Здесь лучше склониться к выбору более качественного аналога, о котором мы упоминали в данной статье. После сборки контура и запуска мотора проверяем систему на отсутствие утечек хладагента.

Термостат УАЗ, ГАЗ дв. ЗМЗ 402, 406, 409 (t +82)

Артикул: MP-TC-107-1306100-05M
Назначение термостата:
Устройство предназначено для перераспределения потоков при циркуляции охлаждающей жидкости между так называемыми малым и большим кругами. Термостат замыкает контур на малый круг, когда жидкость циркулирует в рубашке охлаждения и радиаторе системы отопления. Такая ситуация происходит при разогреве мотора до уровня рабочей температуры. При достижении определенного температурного предела клапан внутри термостата начинает смещаться, тем самым открывая путь жидкости по большому кругу. В этом случае хладагент циркулирует через основной радиатор, который с помощью вентилятора обеспечивает отвод излишков тепла.
Термостат является важным звеном в системе охлаждения двигателя. Поскольку внедорожники УАЗ — довольно тяжелые рамные машины, их моторы нагружены практически всегда, отсюда возникает риск перегрева. Тут важно, чтобы система охлаждения работала идеально.
Устанавливается на УАЗ, ГАЗ дв. ЗМЗ 402, 406, 409
Преимущества термостатов Metalpart
• Стабильное открытие при достижении температуры срабатывания - каждый термостат проходит тестирование на производстве.
• Устойчивость к коррозии - детали термостата выполнены из нержавеющей стали.

Общие
Производитель Россия
Артикул производителя 421-1307100-008
Страна производства Россия
Гарантия производителя 6 месяцев
Тип Термостат
Модель 402; 406; 409

Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.


Банковская карта

Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой». Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.


Банковский счет

Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.


Перевод с карты на карту

Оплате производится переводом денежных средств с карты покупателя на карту продавца.

Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.

Курьерская служба «СДЭК»
Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.
Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.
При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.
«Почта России»
Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.
Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.
Самовывоз
Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Пункт самовывоза: г. УЛЬЯНОВСК, МОСКОВСКОЕ ШОССЕ, Д .28 А

Термостат на уаз 409 двигатель

Доброго всем здоровья, Уважаемые УАЗоводы! Сегодня я решил сделать небольшой термостатный обзор. За длительное время эксплуатации УАЗа вопрос выбора термостата вставал не раз, а наличие под боком мастерской и внушительного склада запчастей позволили мне не ориентироваться на интернет-отзывы, а проверить и выбрать нужное в реальном времени. Все мои инжекторные УАЗы обладают мотором ЗМЗ 409, поэтому речь пойдет о выборе термостата именно для этого мотора. Для справки на протяжении всего времени выпуска этого мотора, независимо от класса евро термостат используется одинаковой конструкции.

Начну с выбивающегося из стандартных изделий импортного термостата ТАМА

Хорошая, качественная запчасть. Ставится с небольшими переделками, создает под капотом реальную стабильную жару, держит высокую температуру мотора (90гр). Катал на 3160 это изделие. Считаю такую температуру высокой для нашего мотора, в подтверждение этому к середине лета у меня возникла необходимость шлифовать головку блока. До этого стоял термостат 82гр.
На автомобиле УАЗ патриот, где штатно установлена гидромуфта использование такого термостата приведет к частому ее включению по причине возросшей температуры подкапотного пространства.К тому же есть отечественные "горячие" термостаты приличного качества, так что не стоит так изворачиваться, если вы решили на зиму поставить что-то "по-горячее").

С импортным разобрались, теперь про наше. Начну со штатного, температурой 82.
Начнем с того, что при покупке изделия неизвестного производителя будьте осторожны, очень много переставлено того, что в последствии никак не оправдает гордого звания термостат. Например

Теперь к тому, на чем можно ездить, чему можно доверять (ИМХО).

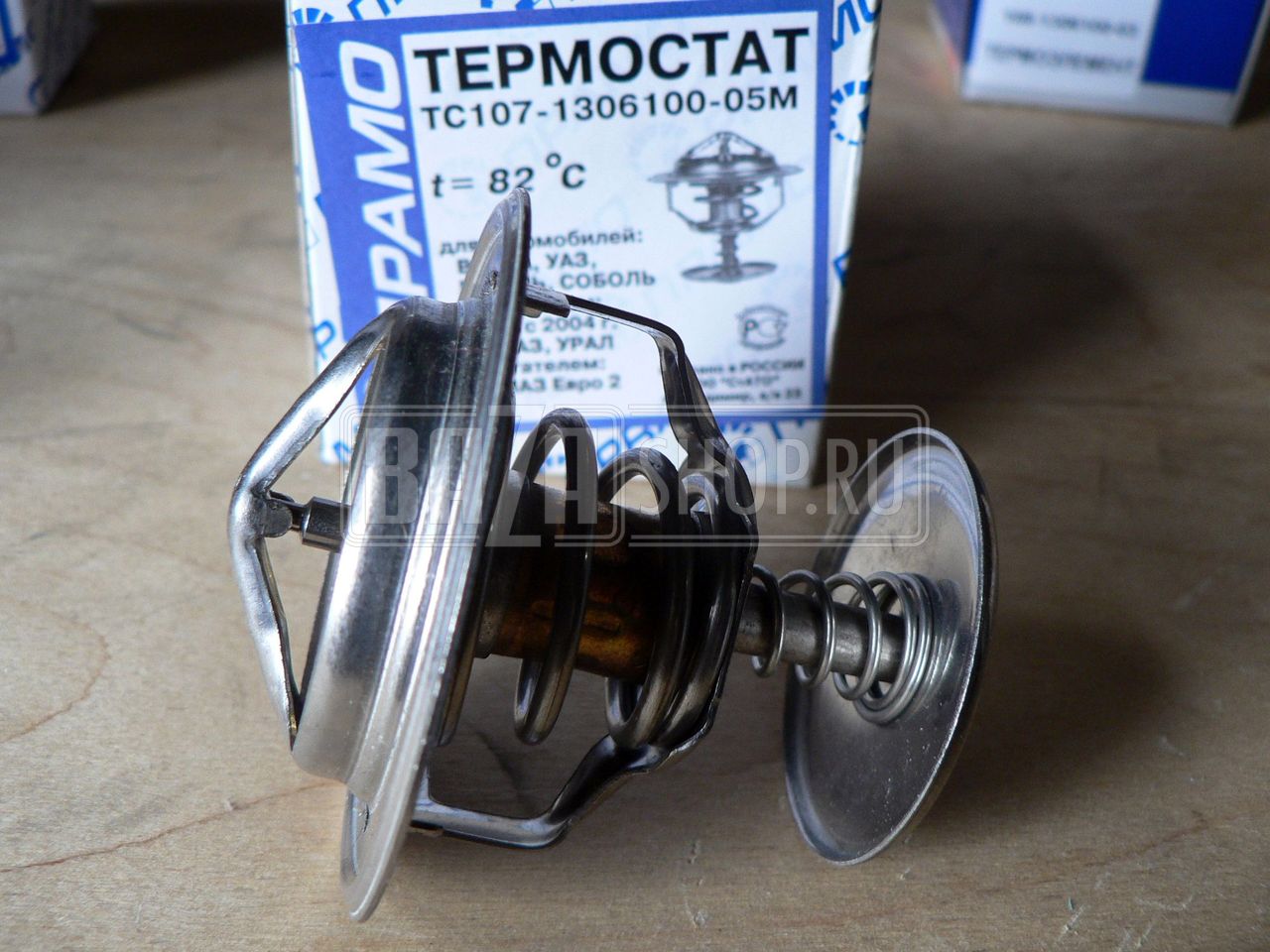

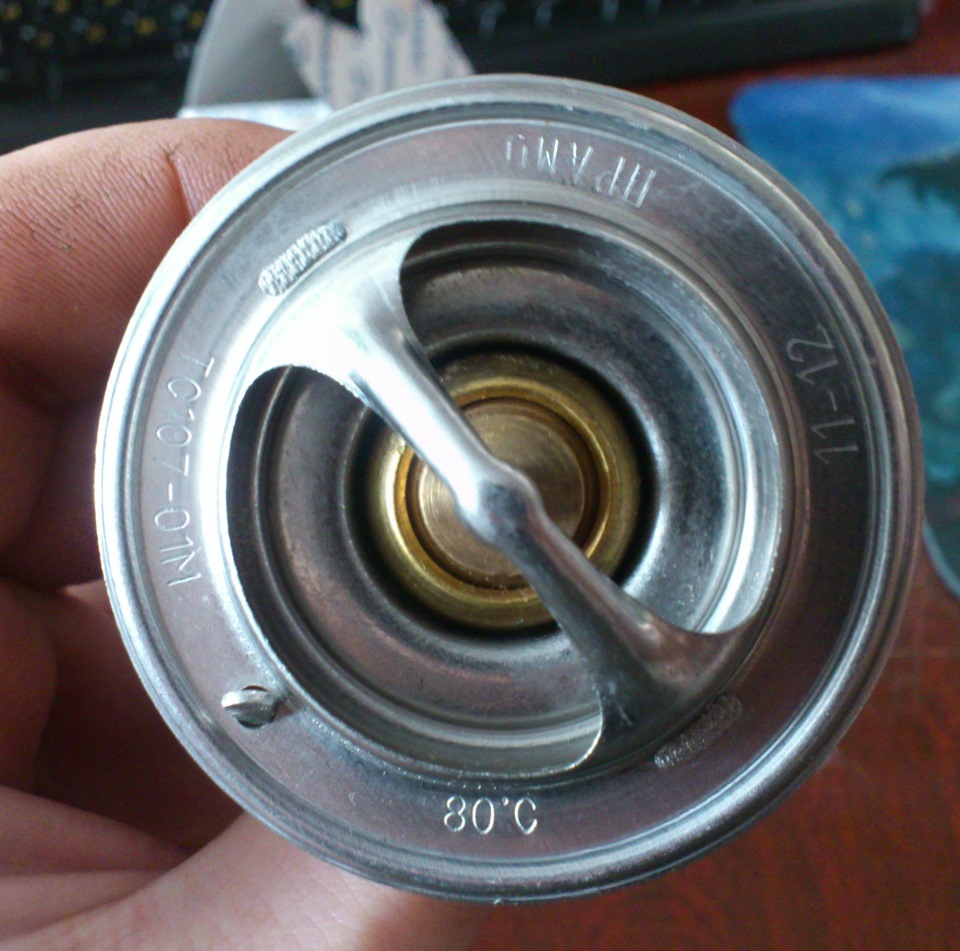

Прамо 82гр вот он.

"золотая серия" ЗМЗ "двойной ресурс"

Пекар 82гр
Пекар производитель автокомпонентов с многолетней историей. В связи с популярностью марки УАЗ расширил свою линейку запчастями и для наших коней. Например: амортизаторы, бензодатчики, датчики температуры, масла, рулевые наконечники, помпы, радиаторы и много чего еще.

Про термостаты 82гр все, что было я поведал. Теперь перейду ко второй части, термостат на зиму. Сначала вопрос риторический: "Надо ли его менять?". Здесь каждый решает сам, поэтому доказывать правильность и верность одного из вариантов не буду, говорить буду только за себя. Можно не менять, но все, что не догреет мотор, компенсируется расходом топлива. Это я ощутил сразу после замены термостата на более горячий. Расход упал в среднем на 2-2,5л, плюс сократилось время прогрева авто. Можно купить утеплитель радиатора, но мне это решение так же не понравилось. В конце зимы его только выкидывать, размочаленный пропитанный москвой кусок валенка с дерматином — отказать. Можно поставить картонку, но тоже не понравилось, ибо уперевшись в гигантскую пробку мне пришлось вылезать и сношаться с облитым реагентами УАЗом, пока я откручивал облицовку радиатора чтобы вытащить оттуда картонку.
Так что я решил махнуть термостат. Сначала поставил ФИНВАЛ покачеству вопросов нет, но вот незадача температура не держится а плавает от 85 до 91, начал думать, что производитель сделал что-то не так (забегая вперед, скажу что эта мысль не нашла подтверждения, читайте дальше). Решил попробовать LUZAR история повторилась — температура плавает. Попробовал, наконец ПРАМО 87 и тут такая же фигня, стало понятно, что производитель тут не причем, проблема в другом. Возможно, как раз, в гидромуфте.
Пятиться назад — не наш метод, я пошел думать дальше. Все таки при температуре от -8 у меня наблюдалось падение температуры двигателя до 73гр при езде по трассе, прямо на глазах стрелка ползла влево, причем стрелка топлива стремилась туда же. Надо найти что-то среднее между 82 и 87, вот что я придумал. И нашел, причем хорошее решение.
Вот оно! Термост ПРАМО 85гр
Точно в цель, после установки этого чуда в зимнее время года температура держистя стабильно 88гр. Ура, расход ощутимо сократился, время прогрева так же. В машине тепло и прекрасно и никаких скачков.

В итоге сейчас у меня два термостат 82 и 85гр, все производтва прамо, все прошли уже по два сезона. Нет никаких нареканий к работе. Кому-то это покажется не правильным, но мне такая схема пришлась по душе и на ней я остановил свой выбор.

Что касается использования термостата 85 в теплые времена года. Такой опыт у меня был, но не прижился по причине частого включения гидромуфты даже при движении по трассе без особой нагрузки. Несмотря на внедрение вентиляции подкапотного пространства. С термостатом 82гр включения не наблюдается.

Еще один нюанс, который я наблюдаю. У разных патриотов при одинаковых термостатах разная температура. Тому я вижу несколько объяснений: по разному захламлено пространство перед решеткой радиатора (трубы, фары прочая хрень), разница в температуре срабатывании гидромуфты. Другими словами я не могу объяснить почему на двух машинах с термостатами 82гр на одном температура 85 (например у меня) у другого 87, у третьего 82.

Если кто-то что-то почерпнул полезного в этом излиянии, значит не зря все это было!

Внедорожник УАЗ Патриот оснащен бензиновым двигателем марки ЗМЗ-409, который требует охлаждения. Если же система охлаждения будет неисправной, то температура мотора во время его работы будет быстро расти, что приведет к серьезным последствиям. Чтобы исключить такие последствия, необходимо контролировать функционирование системы охлаждения и при обнаружении на датчике температуры свыше 90 градусов, следует остановиться и определить неисправность. Важным звеном в работе системы охлаждения Патриотовского двигателя ЗМЗ-409 является такое устройство, как термостат. Именно о нем сегодня и поведает данный материал, разберемся, для чего он нужен, как и чем его заменить на внедорожнике УАЗ Патриот.

Предназначение изделия

Термостат в системе охлаждения ЗМЗ-409 предназначается для распределения потока охлаждающей жидкости ДВС. Благодаря ему осуществляется распределение жидкости на два контура. Первый контур имеет малый круг, и жидкость циркулирует в рубашке охлаждения и радиаторе отопителя салона. Второй же контур включает в себя тоже, плюс циркуляцию жидкости через большой радиатор.

Таким образом, можно сказать, что термос является неким регулятором, который открывает большой круг циркуляции охлаждающей жидкости после ее нагревания. Если бы его не было, то при запуске мотора сразу же происходила циркуляция жидкости по обоим кругам, что приводило бы к очень продолжительному прогреву мотора ЗМЗ-409.

Особенности

Штатный термостат Ульяновского производства на внедорожнике УАЗ Патриот Евро-3 и Евро-4 имеет крайне малый эксплуатационный срок. Если быть, точнее, то неисправность его заключается в том, что снижается температура охлаждающей жидкости. То есть, с завода установлено, что он должен срабатывать при достижении температуры двигателя 87 градусов и только после этого включаться и функционировать в таком режиме. Благодаря температуре в 87 гр. (рабочая температура двигателя внутреннего сгорания ЗМЗ-409) обеспечивается нормальная работа не только ДВС, но и отопителя салона. Когда же штатный приходит в неисправность (очень распространенная проблема на Патриотах), то температура снижается до 76-77 градусов. В результате мотор работает при неправильной температуре и в салоне приходится включать регулятор печки на максимум, чтобы добиться немного тепла в салоне.

Когда термостат неисправен, то он не подлежит ремонту и требует замены на новый. Но не стоит спешить менять шило на мыло, ведь можно установить изделие более высокого качества, таких производителей, как «Тама» от Паждеро. Известен также и «Пекар», но его рабочая температура составляет 80 градусов, а на самом деле он не поднимает выше 75.

Термостат «Тама» характеризуется следующими особенностями: он на один градус выше поднимает температуру антифриза, чем штатные механизмы. То есть, «Тама» имеет рабочую температуру 88 градусов, в то время как штатный по первой 87. На внедорожник УАЗ Патриот ЗМЗ-409 с экологическим стандартом Евро-3 и Евро-4 термостат «Тама» устанавливается без изменений, так как по размерам они аналогичны.

Если же вы обладатель внедорожника с Евро-2 и ниже, то установить термостат «Тама» можно, но потребуется замена тарелки на ту, которая установлена на штатном. То есть замена нужна для того, чтобы «Тама» мог перекрывать входное отверстие на помпе. Чтобы на внедорожник УАЗ Патриот Евро-2 и ниже установить термос «Тама», необходимо подогнать его по размерам штатного.

После замены срок эксплуатации данного агрегата будет гораздо больше, нежели штатного, а в дополнение, в салоне потеплеет на несколько градусов при том же положении регулятора печки. Поэтому если вы задаетесь вопросом, а какой термос лучше поставить для своего Патриота, то решение только одно — «Тама» от Паджеро.

Итак, мы рассмотрели, что собой представляет термостат на УАЗ Патриот с двигателем ЗМЗ-409, какую имеет рабочую температуру. Рассмотрим, когда же нужна замена изделия или как определить его неисправность?

Неисправности

Первым признаком неисправности работы термоса является нарушение температурного режима. То есть, если вы заметили, что рабочая температура двигателя составляет не 87 градусов, а ниже, то следует задуматься о скорой замене термоса. Он также может и заклинить, в результате чего двигатель будет набирать температуру выше 87 градусов. В таком случае необходимо поднять капот и убедиться в исправной работе вентилятора охлаждения и наличия антифриза в расширительном бачке. Если и вентилятор исправен и антифриз соответствует норме, то, скорее всего, заклинила тарелка, в результате чего жидкость не проходит по большому кругу и не охлаждается.

В таком случае необходимо снять термос (ниже рассмотрим процесс) и проверить его исправность. Для этого изделие помещается в емкость с водой, после чего воду необходимо нагревать. Если же вода будет доведена до кипения, а клапан никак не среагирует, то он является неисправным и требует замены.

Изделие считается рабочим, когда:

  • температура начала открытия клапана равняется 78 градусов;
  • температура полного его открытия составляет 87 градусов.

Замена

Если рабочая температура термоса нарушена, то следует изделие заменить. Замена термостата на внедорожнике УАЗ Патриот проводится в следующей последовательности:

  1. Первоначально необходимо слить антифриз.
  2. Отвинчиваются крепления насоса гидроусилителя. Насос отводится в сторону.
  3. Осуществляется ослабление затяжки хомута и отсоединяется от корпуса, где установлен термостат, шланг радиатора.
  4. На его корпусе имеются провода, которые необходимо отключить.
  5. Далее потребуется на соединительном шланге термостата и насоса ослабить верхний хомут.
  6. Отвинчиваются винты крепления корпуса, в котором он установлен.
  7. Прежде чем снимать корпус, следует ослабить затяжку крышки, а затем и извлечь корпус термоса.
  8. Теперь можно отвинтить болты крепления крышки корпуса термоса и очистить старую прокладку.
  9. После этого извлекается термостат и производится его замена на новый.

Производитель рекомендует устанавливать аналогичное устройство, в противном случае за последствия не несет ответственности. Но данная статья дает возможность сделать вывод о том, что лучше все же заменить штатный термос на зарубежный аналог. Установка нового изделия производится в порядке обратном снятию. После установки заливаем жидкость и проверяем, какое значение составляет теперь рабочая температура устройства, которая должна быть 87-88 градусов, в зависимости от установленной модели термоса.

Подводя итог, следует отметить, что исправность термостата на внедорожнике УАЗ Патриот и иных автомобилях очень важна, так как его сбой приводит к невозможности дальнейшего передвижения. Удачного выбора и проведения замены в домашних условиях.

Блог городского УАЗа

Термостат на двигателе ЗМЗ-40906 автоматически поддерживает необходимую температуру охлаждающей жидкости. Отключая и включая циркуляцию жидкости по большому кругу через радиатор. На холодном двигателе основной клапан термостата закрыт и вся охлаждающая жидкость циркулирует через открытый перепускной клапан термостата в водяной насос по малому кругу, минуя радиатор.

Проверка работы и исправности термостата системы охлаждения двигателя ЗМЗ-40906, работа термостата на холодном и прогретом двигателе.

При прогреве двигателя и подъеме температуры охлаждающей жидкости до плюс 82+-2 градуса основной клапан в термостате начинает открываться, а перепускной — закрываться. При этом часть охлаждающей жидкости начинает циркулировать по большому кругу через радиатор охлаждения. При температуре плюс 97+-2 градуса основной клапан открыт полностью на величину не мене 8,5 мм. Перепускной клапан при этом закрыт. И вся охлаждающая жидкость циркулирует через радиатор по большому кругу.

Проверить работу термостата можно без снятия его с двигателя ЗМЗ-40906. После запуска холодного двигателя шланг подвода жидкости в радиатор не должен нагреваться. Постепенный рост температуры шлангов радиатора, бачков радиатора при прогреве двигателя указывает на негерметичность клапана термостата или его заклинивание в открытом положении.

Интенсивный нагрев шланга подвода охлаждающей жидкости в радиатор должен происходить при открытии основного клапана – при подъеме температуры охлаждающей жидкости выше плюс 82+-2 градуса.

Схема работы термостата системы охлаждения двигателя ЗМЗ-40906.

Проверка работы и исправности термостата после его снятия с двигателя ЗМЗ-40906.

После снятия с двигателя необходимо очистить термостат, дренажное отверстие во фланце и седло основного клапана. Между основным клапаном и его седлом не должно быть загрязнений, рисок и заусенцев, приводящих к негерметичности основного клапана. Герметичность посадки основного клапана проверить по прохождению щупа 0,1 мм между основным клапаном и седлом у холодного термостата. При прохождении щупа по всей окружности клапана термостат браковать.

Проверка термостата двигателя ЗМЗ-40906 на температуру начала открытия и полный ход клапана.

Установить термостат в воду с температурой плюс 76 градусов и выдержать не менее 3 минут, после чего проверить зазор между клапаном и седлом щупом 0,1 мм. Прохождение щупа по всей окружности клапана говорит о слишком раннем открытии клапана и термостат подлежит замене.

Установить термостат в воду с температурой плюс 87 градусов и выдержать не менее 3 минут, после чего еще раз проверить зазор щупом 0,1 мм между клапаном и седлом. Щуп должен проходить по всей окружности. Не прохождение щупа говорит о слишком позднем открытии клапана и термостат подлежит замене.

Установить термостат в воду или глицерин с температурой плюс 99 градусов и выдержать до остановки хода основного клапана, но не менее 1,5 минут. После чего проверить ход клапана штангенциркулем или шаблоном 6,8 мм. Если шаблон не проходит в зазор между клапаном и седлом, то термостат подлежит замене. При проведении испытаний жидкость должна непрерывно перемешиваться для получения одинаковой температуры во всем ее объеме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Замена термостата уаз: «патриот», «буханка», «хантер»

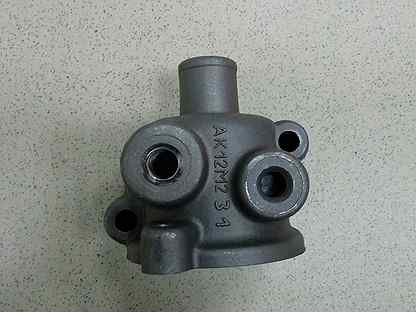

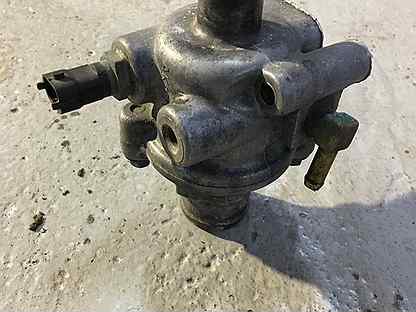

Термостат является важным звеном в системе охлаждения двигателя. Поскольку внедорожники УАЗ — довольно тяжелые рамные машины, их моторы нагружены практически всегда, отсюда возникает риск перегрева. Тут важно, чтобы система охлаждения работала идеально.

Термостат предназначается для распределения охлаждающей жидкости (тосола или антифриза) по так называемым «контурам» охлаждения. Их всего два: малый контур и большой контур. От момента запуска автомобиля и до момента, когда жидкость прогреется до определенной температуры (80-90 градусов) — работает малый круг. Большой круг включается уже после этой температуры, это и есть температура «открытия» термостата. По большому кругу охлаждающая жидкость идет через большой радиатор охлаждения, который находится в передней части автомобиля.

Может быть возможен ремонт? К сожалению нет, однозначно менять, поскольку они не ремонтируются. Причин, по которым может потребоваться замена термостата уаза может быть несколько:

  1. Он может заклинить в закрытом положении, когда работает только малый контур.
  2. В открытом положении, когда работает большой круг, соответственно машина очень долго прогревается.
  3. Промежуточный вариант, когда термостат завис в полуоткрытом или полузакрытом положении.
  4. Возможна такая проблема, в результате которой температура открытия клапана может снизиться на несколько градусов, что опять таки повлечет за собой «недопрогрев» машины до рабочей температуры в зимнее время.
Вот так обычно проверяют реальную температуру открытия клапана

С завода на УАЗы ставятся термостаты, температура открытия которых слишком низкая (82-84 градуса). Поскольку для охлаждения мотора с завода стоит вентилятор на ременном приводе, он работает всегда, когда заведен двигатель. Из-за этого зимой трудно прогреть машину полностью, поэтому необходимо ставить клапан на более высокую температуру. А летом ситуация обратная — необходимо ставить клапан с меньшей температурой открытия. Кардинально проблему решить можно только путем замены родного вентилятора на электрический, лучше даже поставить сразу 2 электро-вентилятора.

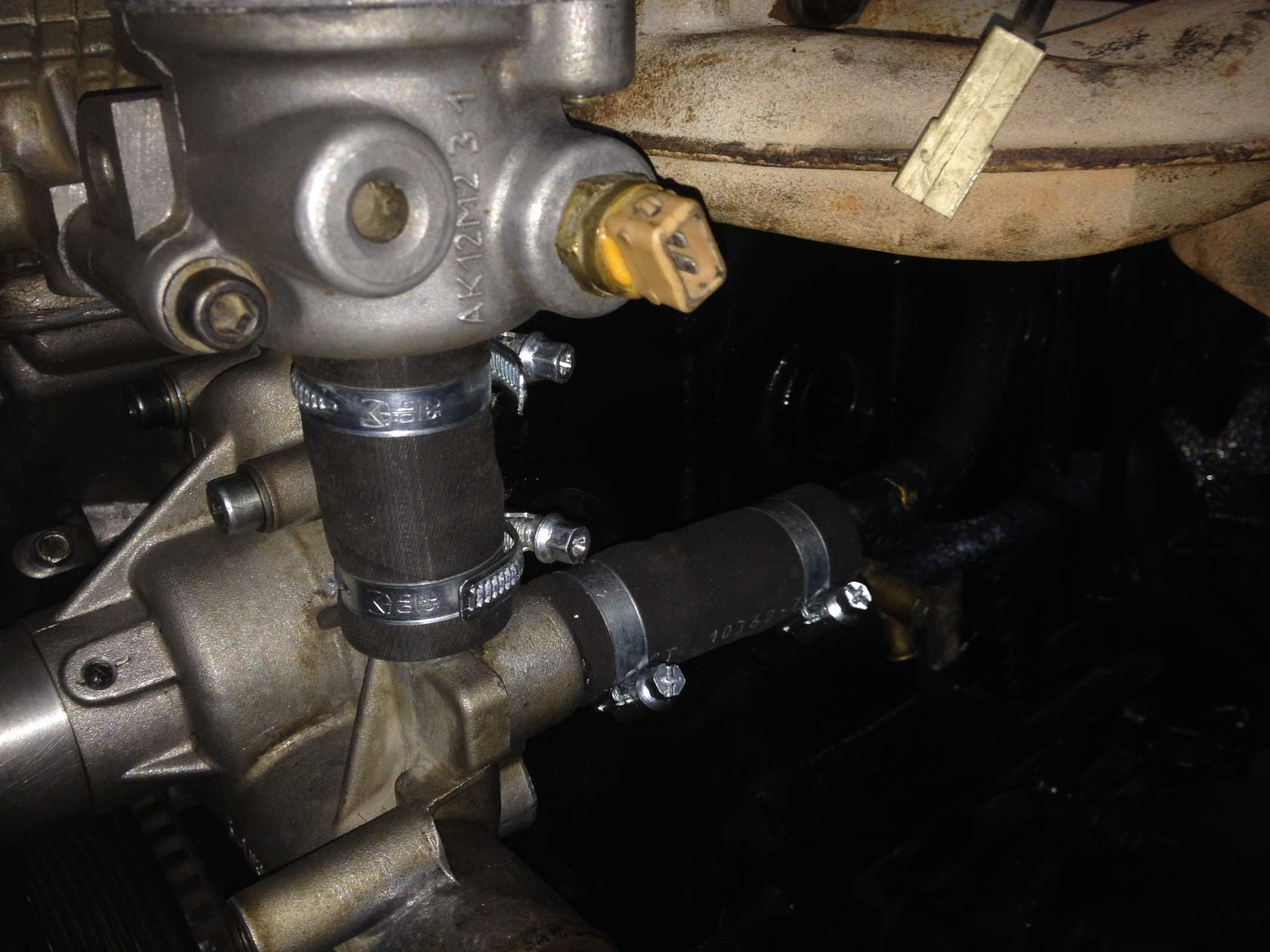

Двигателей на УАЗ ставилась масса, поэтому месторасположение термостата у всех немного может отличаться. Например, на двигателях ЗМЗ 402 (уаз буханка), 410, 417 он находится практически в самой верхней точке, соответственно для его замены придется слить буквально совсем чуть-чуть жидкости.

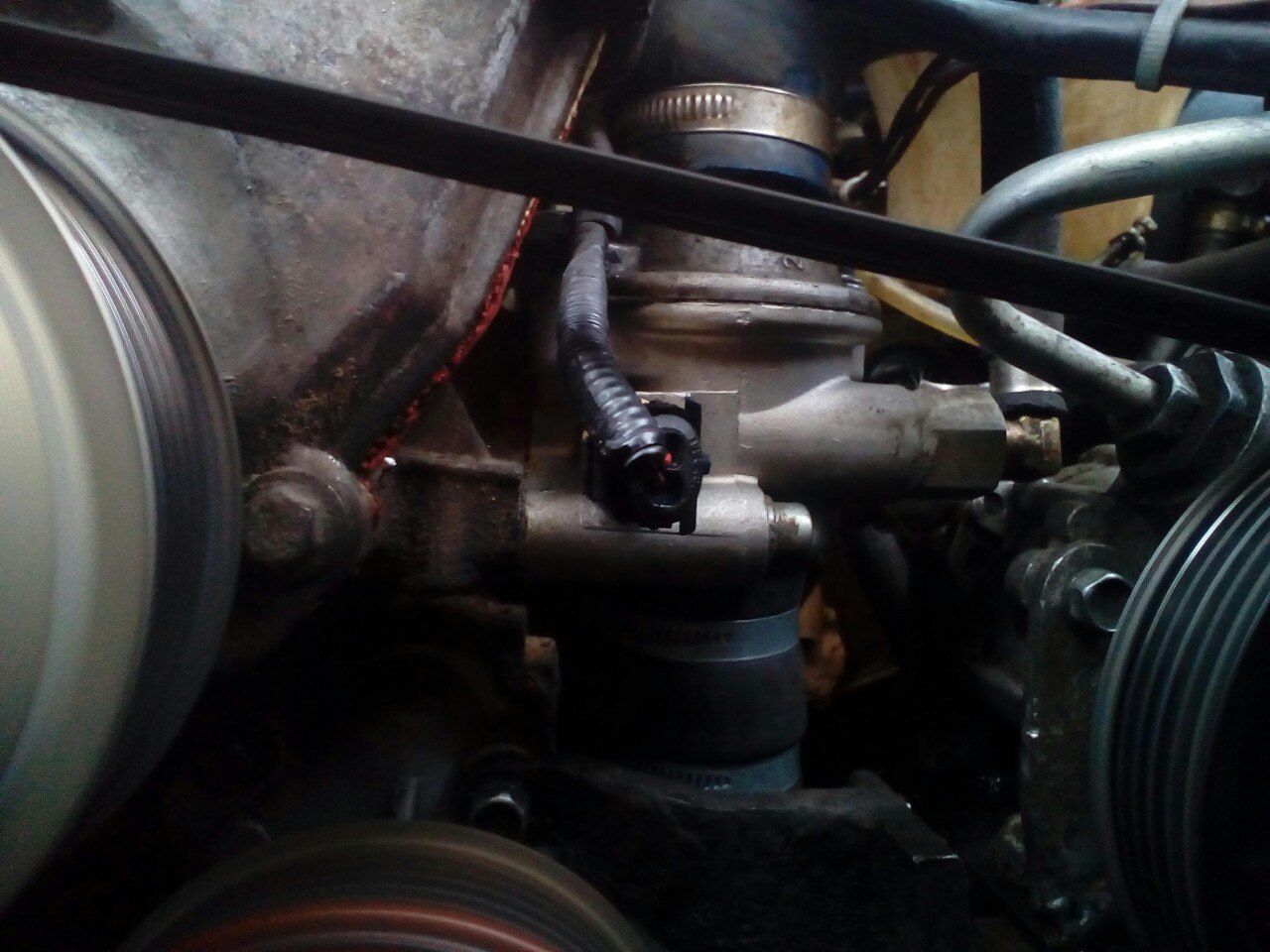

А на УАЗ «Патриот» и на хантере он находится уже немного в другом месте, вы сами можете в этом убедиться, посмотрев видео про замену термостата на уаз патриот.

Для того чтобы поменять термостат на уазике, первым делом необходимо слить антифриз (тосол). Обязательно счистите остатки старой прокладки, а новую перед установкой смажьте тонким слоем герметика, чтобы ничего нигде не текло.

После замены обязательно необходимо выгнать воздух из системы, после того, как дольете антифриз до нормы, необходимо запустить двигатель и немного погазовать, ведь чем больше обороты, тем сильнее помпа прокачивает жидкость по системе. Приготовтесь к тому, что во время работы двигателя антифриз будет постепенно уходить, следите за тем, чтобы его уровень не ушел ниже отметки «минимум», иначе есть риск попадания воздуха в систему охлаждения.

Ставить оригинальную запчасть или ее аналог — решать вам, но если решили ставить, например, термостат «ТАМА» с температурой открытия на 88 градусов, скорее всего придется подточить его по кругу, иначе он может не поместиться в посадочное место, все это показывается в видео.

Итак, самостоятельная замена термостата на уаз, это можно сказать «азбука» (уазбука) любого водителя, ведь проблемы с охлаждением могут случиться в дороге, например в длительном путешествии, когда вокруг никого, тут важно знать и уметь их оперативно устранить.

Змз 409 система охлаждения


Система охлаждения ЗМЗ 409

Двигатель ЗМЗ 409 выпускал Заволжский моторный завод для транспортных средств, производимых на Ульяновском автомобильном заводе. Так, автомобили УАЗ получили модернизированный ЗМЗ 405 с некоторыми изменениями, а именно — клапанная крышка другой формы, улучшенный газораспределительный механизм и новая прокладка металлического типа.

Технические характеристики двигателя

Двигатель ЗМЗ 409, кроме прочих изменений получил ряд доработок, а именно — клапанная крышка другой формы, улучшенный газораспределительный механизм и новая прокладка металлического типа. Также, увеличился объём, что повлекло за собой модернизацию системы охлаждения.

Прежде, чем рассматривать описание и устройство мотора, стоит определиться с техническими характеристиками 409-го:

НаименованиеХарактеристика
ТипРядный
ТопливоБензин
Система впрыскаИнжектор
Объем2,7 литра (2693 см. куб)
Мощность128 лошадиных сил
Количество цилиндров4
Количество клапанов16
Диаметр цилиндра95,5 мм
Расход13,2 литра на 100 км
Экологическая нормаЕвро-2, Евро-3, Евро-4
Система охлажденияЖидкостное, принудительное
Порядок работы цилиндров1-3-4-2

Общее описание системы охлаждения

Система охлаждения ЗМЗ 409 имеет типичную конструкцию для всех моторов, производимых Заволжским заводом. Так, силовой агрегат построен с закрытой системой охлаждения, в которой имеются следующие элементы:

  • Радиатор.
  • Водяная рубашка блока и ГБЦ.
  • Водяной насос.
  • Расширительный бачок.
  • Термостат.
  • Патрубки.
  • Радиатор и вентилятор отопителя.
  • Электровентилятор основного радиатора.
  • Датчик температуры ОЖ.

Детали и схема устройства

Схема устройства охлаждения двигателя ЗМЗ 409 достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться.

Если в паре с этим ещё и неисправен термостат, то это приведёт к перегреву мотора, что потянет более серьёзные неполадки.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора.

Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие. При замене стоит менять и уплотнительную резинку.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.

Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата.

Такая ситуация сильно ударит по карману владельца, поэтому рекомендуется проводить эксплуатацию движка на тосоле или антифризе, которые менее пагубно влияют на элементы силового агрегата.

Вывод

Система охлаждения двигателя ЗМЗ 409 — типичная для всех силовых агрегатов Заволжского моторного завода. Мотор стал преемником 405-го и 406-го моторов, а поэтому система ОЖ у них одинаковая. Неисправности элементов системы могут привести к перегреву, что в свою очередь станет причиной деформации и прогиба головки блока цилиндров. Это может послужить капитальному ремонту всего силового агрегата.

Система охлаждения УАЗ Патриот 409 двигатель

Система охлаждения УАЗ Патриот с двигателем ЗМЗ-409 жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости. Система охлаждения УАЗ должна быть заполнена низкозамерзающей жидкостью Тосол-А40М, ОЖ-40 «Лена» или аналогичной. При температуре окружающего воздуха ниже минус 40 градусов необходимо применять низкозамерзающую жидкость Тосол-А65М. 1, 2 – радиаторы отопителя; 3 – электронасос; 4 – двигатель; 5 – дроссельный патрубок; 6 – термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик сигнальной лампы перегрева охлаждающей жидкости; 9 – вязкостная муфта привода вентилятора; 10 – вентилятор; 11 – пробка радиатора; 12 – радиатор; 13 – пробка расширительного бачка; 14 – расширительный бачок; 15 – электровентилятор; 16 – водяной насос; 17 – сливной кран блока цилиндров. Система охлаждения УАЗ состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка, вязкостной муфты привода вентилятора, электровентилятора, соединительных шлангов и трубок. К системе охлаждения также подсоединены радиаторы отопителей и электронасос дополнительного отопителя салона. Давление в системе создается водяным насосом, который приводится в действие ремнем от коленчатого вала. Из насоса жидкость подается в рубашку охлаждения двигателя, а из рубашки поступает в двухклапанный термостат с температурой открытия основного клапана в 82+-2 градуса. В зависимости от температуры охлаждающая жидкость проходит затем в водяной насос, при низкой температуре, или в радиатор — при высокой температуре, а затем откуда, охладившись, поступает в водяной насос. Штатный термостат Ульяновского производства на внедорожнике УАЗ Патриот Евро-3 и Евро-4 имеет крайне малый эксплуатационный срок. Если быть, точнее, то неисправность его заключается в том, что снижается температура охлаждающей жидкости. То есть, с завода установлено, что он должен срабатывать при достижении температуры двигателя 87 градусов и только после этого включаться и функционировать в таком режиме. Благодаря температуре в 87 гр. (рабочая температура двигателя внутреннего сгорания ЗМЗ-409) обеспечивается нормальная работа не только ДВС, но и отопителя салона. Когда же штатный приходит в неисправность (очень распространенная проблема на Патриотах), то температура снижается до 76-77 градусов. В результате мотор работает при неправильной температуре и в салоне приходится включать регулятор печки на максимум, чтобы добиться немного тепла в салоне. Кран или пробка слива охлаждающей жидкости расположен с левой стороны блока цилиндров двигателя. Емкость системы охлаждения с учетом отопителя : с трубчатоленточным радиатором — 12,0 литров, с радиатором с горизонтальными трубками — 14,0 литров. Радиатор системы охлаждения трубчатоленточный или с горизонтальными трубками, алюминиевый, с кронштейнами для крепления радиатора к облицовке радиатора кузова. Расширительный бачок пластмассовый, соединен патрубками радиатора с термостатом и закрыт резьбовой пробкой с клапаном, поддерживающим избыточное давление в системе. Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый. Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор. Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться. Если в паре с этим ещё и неисправен термостат, то это приведёт к перегреву мотора, что потянет более серьёзные неполадки. Контроль температурного режима двигателя осуществляется по указателю температуры и сигнализатору перегрева (контрольная лампа), находящихся в составе комбинации приборов автомобиля. Указатель температуры охлаждающей жидкости управляется сигналом, формируемым блоком управления на основании информации от датчика температуры размещенного в корпусе термостата. Водяной насос Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь. Отопитель Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок. Расширительный бачок и пробка В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата. Патрубки Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега. Датчик температуры Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате. Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором. Водяная рубашка Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла. Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата. Такая ситуация сильно ударит по карману владельца, поэтому рекомендуется проводить эксплуатацию движка на тосоле или антифризе, которые менее пагубно влияют на элементы силового агрегата. Система охлаждения двигателя ЗМЗ 409 — типичная для всех силовых агрегатов Заволжского моторного завода. Мотор стал преемником 405-го и 406-го моторов, а поэтому система ОЖ у них одинаковая. Неисправности элементов системы могут привести к перегреву, что в свою очередь станет причиной деформации и прогиба головки блока цилиндров. Это может послужить капитальному ремонту всего силового агрегата.
Пятиступенчатая КПП ВАЗ 2110 состоит из двух валов, имеет пять передач переднего входа, одну заднюю, оснащена синхронизаторами для переключения передних передач. Она конструктивно объединена с дифференциалом и главной передачей. ... Топливные форсунки в бензиновом двигателе представляют собой небольшие электромеханические устройства, которые используются для распыления топлива во впускной коллектор непосредственно перед впускным клапаном. Инжектор имеет сетку с высоким микронным... Электрические поезда, автомобили и другие электромобили питаются от электродвигателей, подключенных к батареям. Когда вы едете, энергия течет от батарей к двигателям, поворачивая колеса и обеспечивая вам кинетическую энергию, которую вам нужно переме... Не секрет, что без бензина на автомобиле далеко не уедешь. Потому для работы двигателя просто необходимо, чтобы вся топливная система функционировала в оптимальном режиме. Во многом за подачу топлива на двигатель отвечает бензонасос, которого модель...
Нет сомнений, что покупка запчастей для выхлопа вашего автомобиля может сбить с толку. Есть так много брендов на выбор, и знание того, какие части будут работать вместе, имеет решающее значение для эффективной выхлопной системы и отличного звучания. ... Несмотря на то, что погрузчик с бортовым поворотом является одной из самых популярных и универсальных строительных машин всех времен, некоторые подрядчики также считают, что компактный колесный погрузчик так же необходим для выполнения определенных з... Принцип работы гидравлического пресса основан на законе Паскаля, который утверждает, что давление (P) в ограниченном объеме, вызванное силой (F1), в области (A1), передается без уменьшения, вызывая силу (F2), в области (A2). Этот закон может применят... Достоверной статистики по использованию сигналов поворотов нет, но, по приблизительным оценкам, водители не сигнализируют о начале маневра на перекрестках примерно в 25% случаев, при смене полосы еще больше. Единственное зарегистрированное исследован...

Система охлаждения Уаз Патриот с двигателем ЗМЗ-409

 Опубликовано в Двигатель, Система охлаждения

 lexmak  Оставить комментарий

Система охлаждения УАЗ Патриот с двигателем ЗМЗ-409 жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости. Система охлаждения УАЗ должна быть заполнена низкозамерзающей жидкостью Тосол-А40М, ОЖ-40 «Лена» или аналогичной. При температуре окружающего воздуха ниже минус 40 градусов необходимо применять низкозамерзающую жидкость Тосол-А65М.

Система охлаждения УАЗ Патриот с двигателем ЗМЗ-409, устройство и особенности конструкции.

Система охлаждения УАЗ состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка, вязкостной муфты привода вентилятора, электровентилятора, соединительных шлангов и трубок. К системе охлаждения также подсоединены радиаторы отопителей и электронасос дополнительного отопителя салона. Давление в системе создается водяным насосом, который приводится в действие ремнем от коленчатого вала.

Система охлаждения УАЗ Патриот с двигателем ЗМЗ-409 Евро-2 и ЗМЗ-40904 Евро-3.

Система охлаждения УАЗ Патриот с двигателем ЗМЗ-40905 Евро-4.

Из насоса жидкость подается в рубашку охлаждения двигателя, а из рубашки поступает в двухклапанный термостат с температурой открытия основного клапана в 82+-2 градуса. В зависимости от температуры охлаждающая жидкость проходит затем в водяной насос, при низкой температуре, или в радиатор — при высокой температуре, а затем откуда, охладившись, поступает в водяной насос.

Радиатор системы охлаждения трубчатоленточный или с горизонтальными трубками, алюминиевый, с кронштейнами для крепления радиатора к облицовке радиатора кузова. Расширительный бачок пластмассовый, соединен патрубками радиатора с термостатом и закрыт резьбовой пробкой с клапаном, поддерживающим избыточное давление в системе.

Кран или пробка слива охлаждающей жидкости расположен с левой стороны блока цилиндров двигателя. Емкость системы охлаждения с учетом отопителя : с трубчатоленточным радиатором — 12,0 литров, с радиатором с горизонтальными трубками — 14,0 литров.

Рабочая температура охлаждающей жидкости в системе охлаждения Уаз Патриот.

Рабочая температура охлаждающей жидкости для двигателей ЗМЗ-409 Евро-2 и ЗМЗ-40904 Евро-3 должна находиться в пределах 80-105 градусов. Допускается кратковременная, не более 5 минут, работа двигателя при повышении температуры охлаждающей жидкости до 109 градусов.

Рабочая температура охлаждающей жидкости для двигателя ЗМЗ-40905 Евро-4 должна находиться в пределах 80-110 градусов. Допускается кратковременная, не более 5 минут, работа двигателя при повышении температуры охлаждающей жидкости до 120 градусов. В случае загорания контрольной лампы перегрева охлаждающей жидкости, необходимо немедленно остановить двигатель и устранить причину перегрева.

Контроль температурного режима двигателя осуществляется по указателю температуры и сигнализатору перегрева (контрольная лампа), находящихся в составе комбинации приборов автомобиля. Указатель температуры охлаждающей жидкости управляется сигналом, формируемым блоком управления на основании информации от датчика температуры размещенного в корпусе термостата.

Метки #городскойуаз, УАЗ, уаз патриот, устройство

Система охлаждения УАЗ Хантер ЗМЗ 409

Система охлаждения Уаз Хантер, модели УАЗ-315195 с двигателями ЗМЗ-409. 10 Евро-2, ЗМЗ-40904.10 Евро-3 и ЗМЗ-40905.10 Евро-4, и модели УАЗ-315196 с двигателем ЗМЗ-4091.10 Евро-3, жидкостная, закрытая, с принудительной циркуляцией жидкости. Устройство и особенности системы охлаждения Уаз Хантер рассмотрены ниже. Система охлаждения состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка, вязкостной муфты, вентилятора, соединительных шлангов и трубок. К системе охлаждения также подсоединен радиатор отопителя. Давление в системе создает водяной насос, который приводится в действие ремнем от коленчатого вала. Схема системы охлаждения УАЗ Хантер: 1, 2 – радиаторы отопителя; 3 – электронасос; 4 – двигатель; 5 – дроссельный патрубок; 6 – термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик сигнальной лампы перегрева охлаждающей жидкости; 9 – вязкостная муфта привода вентилятора; 10 – вентилятор; 11 – пробка радиатора; 12 – радиатор; 13 – пробка расширительного бачка; 14 – расширительный бачок; 15 – электровентилятор; 16 – водяной насос; 17 – сливной кран блока цилиндров. Слив жидкости из системы охлаждения двигателя производится через пробку расположенную с левой стороны блока цилиндров двигателя и сливное отверстие радиатора, закрытое пробкой или краном. Рычаг или рукоятку управления краном отопителя салона при сливе охлаждающей жидкости необходимо установить в положение «Открыто». В качестве охлаждающей жидкости должна применяться низкозамерзающая жидкость Тосол-А40М. При температуре окружающего воздуха ниже минус 40 градусов, в системе охлаждения нужно применять Тосол-А65М. Не рекомендуется заполнять систему охлаждения водой, так как в состав тосола входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи. Полная емкость системы охлаждения Уаз Хантер — 12,5 литров. Рабочая температура охлаждающей жидкости на выходе из двигателя должна быть в пределах плюс 80-105 градусов. Допускается кратковременная, на протяжении не более 5 минут, работа двигателя при повышении температуры охлаждающей жидкости до плюс 109 градусов. Из водяного насоса охлаждающая жидкость подается в рубашку охлаждения двигателя, а затем поступает в термостат. В зависимости от температуры жидкости дальше она проходит, при низкой температуре в водяной насос, или при высокой температуре, в радиатор, а уже откуда, охладившись, поступает в водяной насос. Радиатор трубчато-ленточный, алюминиевый, по бокам расположены кронштейны для его крепления к облицовке радиатора. Каталожный номер радиатора — 3160-1301010 или 31602-1301009. Расширительный бачок пластмассовый, соединен патрубком с радиатором и закрыт резьбовой пробкой с клапаном, поддерживающим избыточное давление в системе. Каталожный номер расширительного бачка — 3160-1311010. В случае загорания контрольной лампы перегрева охлаждающей жидкости, нужно немедленно установить и устранить причину перегрева. В исключительных случаях, например, в случае значительной утечки охлаждающей жидкости, в систему охлаждения допускается кратковременная заливка чистой, пресной воды. Не допускается использование морской воды, а также щелочи для смягчения воды, так как она разъедает алюминиевые детали двигателя. Перед применением воду надо профильтровать подручными средствами. При первой же возможности необходимо полностью слить воду, промыть систему охлаждения и залить низкозамерзающую охлаждающую жидкость. Обслуживание заключается в проверке уровня охлаждающей жидкости, удалении из системы охлаждения накипи и осадков, регулировке натяжения ремня привода вентилятора и водяного насоса, в периодической промывке радиатора снаружи, промывке клапана пробки радиатора 469-1304009 или 3741-1304010. Уровень охлаждающей жидкости в расширительном бачке должен быть на 3-4 сантиметра выше метки «МИН». Так как охлаждающая жидкость имеет высокий коэффициент теплового расширения и ее уровень в расширительном бачке значительно меняется в зависимости от температуры, проверка уровня должна производится при температуре в системе плюс 15-20 градусов. В тех случаях, когда снижение уровня охлаждающей жидкости в расширительном бачке произошло за короткий промежуток времени или после небольших пробегов до 500 километров, необходимо проверить герметичность системы охлаждения и устранив не герметичность, долить в радиатор или в расширительный бачок ту же самую охлаждающую жидкость. Через каждые два года или каждые 60 000 километров пробега, в зависимости от того, что раньше наступит, необходимо промывать систему охлаждения, а охлаждающую жидкость заменять новой. Одновременно с промывкой системы охлаждения, а также в случаях систематического перегрева двигателя, надо проверить исправность термостата ТР2-1306100 или ТС107-1306100-05. Для проверки, термостат вместе с термометром помещается в сосуд с водой нагретой до температуры 70-75 градусов. Затем, постепенно нагревая воду, надо следить за температурой начала открытия клапана термостата. Термостат системы охлаждения считается исправным, если температура начала открытия его клапана находится в пределах 78+-1,5 градуса, а температура полного открытия клапана равна 82 градуса. Неисправный термостат меняется на новый. При проверке термостата надо обратить внимание на чистоту тарелки клапана. Накипь и грязь с поверхности термостата удаляется деревянной лопаткой, а затем он промывается в чистой воде. Проверить исправность термостата можно и по нагреванию патрубка верхнего бачка радиатора при прогреве двигателя. При неисправном термостате патрубок прогревается сразу же после пуска двигателя, а при исправном — после того, как температура охлаждающей жидкости достигнет 75-80 градусов. Эксплуатация двигателя ЗМЗ-409 без термостата не допускается. На двигатели ЗМЗ-409 устанавливается вязкостная муфта 3741-1308070-01 / -02 / -03 / -04 привода вентилятора 3741-1308010-01 позволяющая снизить расход топлива, уменьшить шум вентилятора, а также способствующая прогреву холодного двигателя и поддержанию теплового режима двигателя в оптимальных пределах. При эксплуатации необходимо контролировать расстояние от лопастей вентилятора до верхнего бачка радиатора и от муфты до сердцевины радиатора, оно должно быть не менее 15 мм. Наружную поверхность вискомуфты следует содержать в чистоте для обеспечения отвода тепла, выделяющегося в процессе ее работы, и нормальной работы биметаллической пружины клапана. Включение и выключение муфты происходит автоматически. Если в процессе эксплуатации вискомуфта перестает включаться или включается не полностью, то двигатель может перегреваться. В этом случае вискомуфту заменяют на новую или, если ее конструкция позволяет, меняют в ней рабочую полиметилсилоксановую жидкость ПМС-10000 ТУ 6-02-737-78 на свежую. Прежде всего, надо убедится в отсутствии на вискомуфте следов утечки рабочей жидкости. Если следы утечки есть, то она подлежит замене. На прогретом двигателе с закрытым капотом установите частоту вращения коленчатого вала около 3 000 оборотов в минуту. Крыльчатка вентилятора при этом будет вращаться за счет остаточного вращающего момента. При температуре охлаждающей жидкости в пределах 85-95 градусов, вискомуфта должна автоматически начать работать. Скорость вращения вентилятора сразу же сильно увеличится, это будет не только видно, но и слышно по усилившемуся шуму. После остановки двигателя, включившаяся в работу вискомуфта должна сразу же перестать вращаться. Если этого не происходит, то вискомуфта неисправна и требует замены. Плюсы конструкции: 1. Не зависит от электросети автомобиля. Из этого плюса вытекает второй. 2. Не нужно заботиться о вентиляторе, если проезжаешь глубокий брод (электричества нет — нечему водой замыкаться). 3. Частота вращения регулируется в зависимости от температуры нагрева двигателя (двигатель холодный — вращается медленно, нагрелся — вращается быстро). Минусы конструкции: 1. Отъедает мощность двигателя на постоянный привод шкива (даже когда охлаждение не нужно) 2. Частота вращения вентилятора зависит от оборотов двигателя (чем больше оборотов, тем быстрее вентилятор может вращаться и наоборот): — в случае проезда по тяжелому участку (грязь, снег, …), особенно при буксовании, двигатель имеет низкие обороты и высокую потребность в охлаждении. А вентилятор быстро вращаться не может из-за низких оборотов двигателя — в случае глушения двигателя, вентилятор не вращается. Это не всегда хорошо, т.к. в жаркую погоду нужно чтобы вентилятор еще некоторое время погонял воздух после остановки двигателя. 3. В случае слетания вентилятора с подшипника оси крышки двигателя, крыльчатка вылетает вперед (она металлическая) и лопастями прорезает радиатор. 4. При потере свойств жидкости (или самой жидкости), залитой в вискомуфту, эффективность ее работы падает. Вентилятор вращается медленнее, чем положено. Натяжение ремня привода насоса системы охлаждения 4062.1307010-42 и генератора производится натяжным роликом. Прогиб ремня должен находиться в пределах 13-15 мм при усилии 8 кгс. Натяжение ремня привода вентилятора и насоса гидроусилителя рулевого управления производится перемещением насоса ГУР. Прогиб ремня должен находиться в пределах 10-15 мм при усилии на него 4 кгс. Натяжение ремня привода насоса системы охлаждения и генератора на двигателях ЗМЗ-40904 Евро-3 и ЗМЗ-40905 Евро-4 обеспечивается автоматическим механизмом натяжения ремня. В процессе эксплуатации регулировка натяжения ремня не требуется. Для проверки исправности автоматического механизма натяжения надо проверьте плавность перемещения рычага с роликом механизма из одного крайнего положения в другое при снятом ремне. В случае заедания, автоматический механизм натяжения ремня необходимо заменить.

Пятиступенчатая КПП ВАЗ 2110 состоит из двух валов, имеет пять передач переднего входа, одну заднюю, оснащена синхронизаторами для переключения передних передач. Она конструктивно объединена с дифференциалом и главной передачей. ... Топливные форсунки в бензиновом двигателе представляют собой небольшие электромеханические устройства, которые используются для распыления топлива во впускной коллектор непосредственно перед впускным клапаном. Инжектор имеет сетку с высоким микронным... Электрические поезда, автомобили и другие электромобили питаются от электродвигателей, подключенных к батареям. Когда вы едете, энергия течет от батарей к двигателям, поворачивая колеса и обеспечивая вам кинетическую энергию, которую вам нужно переме... Не секрет, что без бензина на автомобиле далеко не уедешь. Потому для работы двигателя просто необходимо, чтобы вся топливная система функционировала в оптимальном режиме. Во многом за подачу топлива на двигатель отвечает бензонасос, которого модель. ..
Нет сомнений, что покупка запчастей для выхлопа вашего автомобиля может сбить с толку. Есть так много брендов на выбор, и знание того, какие части будут работать вместе, имеет решающее значение для эффективной выхлопной системы и отличного звучания.... Несмотря на то, что погрузчик с бортовым поворотом является одной из самых популярных и универсальных строительных машин всех времен, некоторые подрядчики также считают, что компактный колесный погрузчик так же необходим для выполнения определенных з... Принцип работы гидравлического пресса основан на законе Паскаля, который утверждает, что давление (P) в ограниченном объеме, вызванное силой (F1), в области (A1), передается без уменьшения, вызывая силу (F2), в области (A2). Этот закон может применят... Достоверной статистики по использованию сигналов поворотов нет, но, по приблизительным оценкам, водители не сигнализируют о начале маневра на перекрестках примерно в 25% случаев, при смене полосы еще больше. Единственное зарегистрированное исследован. ..

ЗМЗ-409: технические характеристики и ремонт

Ульяновский автомобильный завод тесно сотрудничает с ЗМЗ. Последний активно поставляет в Ульяновск бензиновые двигатели. Эти моторы устанавливаются на легкие коммерческие автомобили, в частности на «ГАЗель». В статье мы рассмотрим двигатель УАЗ ЗМЗ-409. Давайте узнаем, в чем особенности этого мотора. Читателю будут представлены характеристики двигателя ЗМЗ-409, технические характеристики и особенности его ремонта.

Общее знакомство

Впервые этот энергоблок был выпущен в 96-м году. Это атмосферный бензиновый двигатель, который отличался относительно высокой степенью сжатия и меньшим расходом топлива. Чаще всего он оснащался двигателем ЗМЗ-409 УАЗ «Патриот». Но также этот мотор встречается на «ГАЗель» и «Соболь». Раньше в Ульяновске на «Симбире» устанавливался 409-й двигатель, ставший преемником устаревшего 469-го УАЗ.

Мотор в 2003 году претерпел незначительные изменения.Итак, теперь он стал соответствовать нормам выбросов Евро-3, благодаря установленному катализатору и модернизированной системе распредвалов.

Как выглядит ЗМЗ-409?

За основу описанного двигателя был взят инжекторный 405-й мотор. Новая модель имеет аналогичный чугунный блок цилиндров. Его высота сопоставима с 405-м мотором. Однако в конструкции использован модернизированный коленвал. 409 ЗМЗ имеет механизм с увеличенным ходом. Если на 405-м он был 86 миллиметров, то на 409-м - 94.Что примечательно, шатуны остались прежними. Многие детали взаимозаменяемы с 405-м двигателем. Однако сами поршни имеют рабочий объем 4 миллиметра.

Головка блока, поддон и навесное оборудование остались прежними.

И еще о технических характеристиках ЗМЗ-409:

  • Мотор отличается инжекторной системой питания и рядным расположением цилиндров.
  • Газораспределительная система работает от цепной передачи.
  • Впускное отверстие использует 2 клапана на цилиндр (агрегат обозначен как 8V).
  • Головка блока алюминиевая.
  • Степень сжатия 10 атмосфер.
  • Диаметр цилиндра 95,5 миллиметра.
  • При рабочем объеме 2,7 литра (а точнее 2693 см³) мотор развивает от 112 до 143 лошадиных сил в зависимости от степени нагнетания.
  • Крутящий момент от 210 до 230 Нм.

Двигатель рассчитан на расход топлива с октановым числом А92.Снаряженная масса двигателя Волга без навесного оборудования - 190 кг. Мотор комплектуется пятиступенчатой ​​механической коробкой передач.

Расход топлива

Расход топлива производителем не регламентируется. И тому есть понятные причины. Ведь этот двигатель агрегатирует как легковые, так и грузовые автомобили. Так, на автомобиле УАЗ «Патриот» в смешанном цикле этот показатель, как правило, составляет 16 литров летом и 18 литров при зимней эксплуатации. А на «Буханке» и «Соболе» этот показатель на 15% выше.

Масло

В двигателе используется система смазки комбинированного типа. Всего здесь используется 7 литров масла. Однако при замене возможно слить всего 6 литров. Что касается типа масел, то в этом моторе могут использоваться продукты разной вязкости - от 5W-30 до 20W-40.

Производитель регламентирует замену жидкости раз на 8 тысяч километров. Заволжский моторный завод также выделяет такой параметр, как естественный расход масла на единицу пробега.Итак, на 1 тысячу километров этот показатель должен быть не более 100 г (грубо говоря, доливается литр до следующей замены).

Ресурс

По теоретическим данным завода-изготовителя ресурс Заволжского двигателя ЗМЗ-409 составляет 150 тысяч километров. На практике цифры существенно различаются. У одних автовладельцев мотор ломается до 100 тысяч, у других капремонт наступает только через 180.

Как продлить ресурс?

Первое правило увеличения ресурса - своевременное.замена расходников. Воздушный и масляный фильтры меняют каждые 8 ​​тысяч километров. Если автомобиль эксплуатируется на загрязненных (пыльных) участках, рекомендуется менять воздушный элемент в 2 раза чаще.

Вместе со смазкой и заменой масляного фильтра. Нормы здесь 7 тысяч км, но не более 10 тысяч км. Также обратите внимание на цвет масла. Периодически проверяйте его уровень, поскольку при естественном уходе смазка может составлять до одного литра.

Ресурс цепного механизма ГРМ 80 тысяч километров.Затем привод начинает растягиваться и издавать характерный звук. Это отрицательно сказывается на работе клапанов и распредвала.

Если этот двигатель используется на грузовых автомобилях, следует исключить перегрузки. Описываемый двигатель не любит высоких нагрузок.

ЗМЗ-409 сегодня

Как ни странно, но этот двигатель до сих пор выпускается серийно. Сейчас его можно встретить на многих моделях УАЗ:

  • «Хантер»;
  • «Буханка»;
  • «Патриот»;
  • «Кантер».

Что касается автомобилей ГАЗ, то современные «Газельки» оснащаются двигателями «Камминз» или УМП-4216 («Эвотек», объемом 2,7 литра). Постепенно ЗМЗ-409 теряет популярность из-за того, что имеет плохие технические характеристики.

ЗМЗ-409 и его неисправности

За несколько лет эксплуатации автовладельцы выявили целый перечень проблем с этим двигателем. Первый - это натяжители цепи. Механизм может заклинивать. Из-за этого мотору потребуется серьезный ремонт. ЗМЗ-409 из-за отсутствия вибрации начинает шуметь в районе контура.В результате разрушается «башмак» и привод перескакивает на один или несколько зубцов.

Еще одна проблема - склонность к перегреву. Также с этим сталкиваются владельцы машин с 405-м и 406-м мотором. Причина тому - забитый радиатор или заклинивший термостат, из-за чего охлаждающая жидкость циркулирует только по небольшому кругу. Антифриз нужно менять каждые 60 тысяч километров или раз в 3 года во избежание проблем с внутренней коррозией, а также постоянно проверять систему на предмет пробок.

Теперь о расходе масла в моторе ЗМЗ-409. Мы рассмотрели технические характеристики этого двигателя и упомянули «естественный» расход масла. Производитель знает об этой проблеме, но не принял никаких мер по ее устранению. Автомобилисты утверждают, что масложор лежит в лабиринте масляного рефлектора с резиновыми трубками.

Конструкция не технологична. Если есть зазор между пластиной лабиринта и крышкой клапана, масло моментально уходит. Возможен ли ремонт? Решение проблемы - покрыть металлическую пластину герметиком.Это не решает проблему масложора окончательно, но позволяет снизить его расход до 500 миллилитров на 8 тысяч.

Проблемы с электроникой

Очень часто возникают проблемы с проводкой и реле. В последнем случае дело доходит до того, что автомат вообще не запускается. Под капотом есть реле включения стартера и топливного насоса. И то, и другое может "глючить", и на ходу (машина глохнет из-за прекращения работы топливного насоса). Решение - очистить контакты.Часто реле замыкается «на массу». Но долго эта процедура не спасает.

Вывод

Итак, мы выяснили, какие характеристики ЗМЗ-409. Мотор революционным не получился. Это тот же 405-й двигатель с такими же проблемами. Поэтому Горьковский автозавод отказался от закупки этого силового агрегата.

Двигатель ЗМЗ-409: характеристики, ремонт, отзывы

В нашей стране двигатель ЗМЗ 409 получил особую популярность и распространение. Этим мотором оснащались автомобили УАЗ «Патриот». Также двигатель ставился на «Соболи» и «Газель».

История завода

История Заволжского моторного завода насчитывает уже 45 лет. В 1958 году ЗМЗ, который в основном производил запчасти и отливки из алюминиевых сплавов, был реорганизован в моторный завод в небольшом поселке. Они производили силовые агрегаты для Горьковского, Ульяновского, а также московских автопредприятий.

Первый двигатель, который на нем был собран - ГАЗ-21 для Волжского автозавода.Моторный завод постоянно увеличивал свои возможности и мощность. Оборудование, цеха и производственные технологии постоянно совершенствовались. Особое внимание было уделено отливке на заводе по производству двигателей.

В 80-х годах на этом заводе был разработан первый 4-цилиндровый 16-клапанный бензиновый двигатель. Его объем составлял 2,3 литра, а работой ДВС управлял микроконтроллер, который отвечал за систему впрыска и зажигания. Этот двигатель назывался ЗМЗ 4062.

Мотор ЗМЗ 409

На конвейер этот мотор поставили в 1996 году.Сегодня на базе этого двигателя выпускается несколько агрегатов объемом от 2,3 до 2,7 л. Это установка моделей 406 и 405. Сюда входит двигатель 409. В основном этот мотор устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Вся генерация этих энергоблоков оснащена газовым нейтрализатором и полностью соответствует нормам ЕВРО-2.

За несколько лет производства несколько двигателей претерпели серьезные изменения и модификации.В 2003 году была изменена конструкция распредвалов. На замену башмаков натяжителей из пластика пришли звездочки, что позволило избавиться от проблемы выхода из строя гидротолкателей из-за забивания моторного масла продуктами пластмассового износа.

Тогда, одновременно с переходом завода на импортные комплектующие для особо важных узлов двигателей, руководство задумало еще более серьезные модификации своей продукции. Система распредвалов была заменена на упрощенную сборку. Это сразу сказалось на надежности. Также было сделано много других обновлений.

Сегодня Заволжский моторный завод - передовое отечественное предприятие. Продукция, которую здесь производят, отличается высокими характеристиками и качеством.

Технические характеристики двигателя внутреннего сгорания ЗМЗ 409

409 Двигатель - 4-х цилиндровый, линейный двигатель, управление которым осуществляется с помощью микропроцессоров. Рабочий объем агрегата - 2,6 литра, степень сжатия -9. Порядок расположения цилиндров организован по схеме 1-3-4-2, коленчатый вал вращается вправо.Максимальный крутящий момент составляет 230 кгс при частоте вращения 3900 об / мин. Вес мотора 190 кг. Система питания этого двигателя - впрыск топлива в трубу. Система вентиляции, которая используется в этом силовом агрегате, закрытая, принудительная, работает за счет разрежения в вытяжной системе. Система смазки также принудительная, комбинированная, с орошением. Система охлаждения представлена ​​в виде жидкостной, принудительной и закрытой. Электрическая часть представлена ​​в виде однопроводной системы.

Конструкция двигателя

Рассмотрим конструкцию и основные узлы мотора ЗМЗ409.Сначала о блоке двигателя. Основным материалом для этого участка был серый чугун. Между цилиндрами инженеры сделали специальные каналы, по которым циркулирует охлаждающая жидкость. В цельной конструкции уже есть все необходимое и все отверстия для крепления насадок и каналов для смазки. В нижней части этого узла установлены подшипники коренных подшипников для крепления коленчатого вала. Крышки этих подшипников не подлежат замене.

Головка блока цилиндров выполнена в виде литой алюминиевой детали.Головка блока цилиндров оснащена впускным и выпускным клапанами. Каждый цилиндр оснащен двумя клапанами. Справа впускные клапаны, а слева выпускные. Гидротолкатели позволили избавиться от процесса ручной регулировки зазоров. Теперь зазоры кулачков регулируются автоматически.

Поршни также изготовлены из алюминия. Эти детали имеют термостатические вставки. Юбка выполнена по бочкообразному профилю, а также снабжена специальным микрорельефом, позволяющим значительно улучшить приработку, а также значительно снизить потери на трение.

На днище каждого поршня имеются черные канавки, которые выполнены для предотвращения возможных ударов поршня о днище тарелок клапана в случае возможных неисправностей.

Поршневые кольца устанавливаются по три на каждый из поршней. Технические характеристики двигателя 409 включают два компрессионных и одно маслосъемное кольцо. Что касается внешней поверхности компрессионного кольца, то она покрыта слоем специального пористого хрома. Нижнее кольцо покрыто оловом, а остальная поверхность колец фосфатирована.

Коленчатый вал изготовлен из чрезвычайно прочного чугуна. Он пятиопорный, для лучшей разгрузки опоры оснащены противовесами. Носок коленчатого вала, как и хвостовик, имеют резиновое уплотнение.

На заводе вал прошел динамическую балансировку. Чтобы исключить его перемещение по осям, инженеры ограничили его с помощью двух шайб, которые расположены по обе стороны от среднего или третьего подшипника. Упорные шайбы, в свою очередь, состоят из полушайб.

Газораспределительная система

Распределительные валы в этом двигателе изготовлены методом литья. Материалом служил высокопрочный чугун. Для повышения износостойкости поверхность распределительного вала была подвергнута специальной обработке.

Эти детали вращаются на подшипниках, образованных головкой блока цилиндров и специальными съемными крышками из алюминия.

Привод - цепной, двухступенчатый. Система натяжения цепи осуществляется с помощью гидронатяжителей.

Клапаны в этом двигателе изготовлены из специальной жаростойкой стали.Двигатель 409 оборудован клапанами, которые во время работы поворачиваются. Привод осуществляется от гидротолкателей распределительных валов. Поскольку это двигатель 409-й серии, то его технические характеристики позволяют не регулировать зазоры из-за использования гидротолкателей. Пружины клапанов выполнены в виде двойных пружин. Эти детали унифицированы с двигателями ВАЗ 2108. Гидравлические толкатели выполнены в виде цилиндрической чашки, а масло подается от ГБЦ.

Смазочная система

Двигатель 409 («УАЗ Патриот») оборудован комбинированной системой смазки, распределяющей масло между трущимися частями под давлением.Система смазки состоит из масляного картера, насоса, форсунок и клапанов, масляных каналов в головке блока цилиндров, коленчатого вала, масляного фильтра, а также электронных датчиков давления масла.

Система охлаждения

Двигатель ЗМЗ 409 оборудован жидкостной закрытой принудительной системой охлаждения. Система представлена ​​в виде водяной рубашки на блоке цилиндров, на головке блока цилиндров, водяного насоса, а также термостата, датчика температуры охлаждающей жидкости и датчика обогрева окружающей среды. Двигатель

ЗМЗ 409 обеспечивает максимально оптимальный тепловой режим в пределах 80-90 градусов.Поддерживается термостатом. Работает автоматически. Правильный температурный режим позволяет внести неприхотливость в уход за внедорожником УАЗ. Двигатель 409-й модели отличается высокой экономичностью, а его детали чрезвычайно прочными.

Чтобы водитель был спокоен, а двигатель ЗМЗ 409 не перегревался, инженеры вывели на приборную панель лампу аварийной температуры. Индикатор сработает, если температура выйдет за пределы 104 градусов. Датчик расположен в верхней части бачка радиатора.Нужно следить, чтобы мотор не перегревался, иначе потребуется ремонт двигателя 409.

Система питания

Система питания двигателя 409 - инжектор. Поэтому он выполнен в виде впрыска топлива в трубу с помощью форсунки. Последний полностью управляется контроллером или ЭБУ. Система питания мотора организована от топливного бака, приводов, ТНВД, фильтров, а также топливопровода для двигателя.

Техническое обслуживание

Чтобы этот мотор работал исправно, на радость вашему владельцу, необходимо проводить регулярное техническое обслуживание.Тогда при выполнении этого условия двигатель будет иметь высокие рабочие характеристики. Для этого агрегата нужно использовать только качественное горюче-смазочные материалы.

Уход и обслуживание необходимы для всех систем двигателя и автомобиля. Только в таких условиях мотор прослужит долго и проработает без поломок. Следует регулярно проверять уровни масла, охлаждающей жидкости, натяжение ремней охлаждающего насоса.

Чтобы двигатель работал надежно, обязательно нужно заботиться о системе питания.Только при регулярном обслуживании можно добиться стабильной работы. Вы должны быть уверены, что все соединения с топливной магистралью надежны, а также вам нужно время от времени чистить топливные форсунки.

Вопросы по ремонту

Ремонт двигателя может потребоваться при пробеге около 300 тысяч километров. Необходимость ремонта может возникнуть раньше, если автомобиль или агрегат эксплуатировались в особо тяжелых условиях.

Ремонт двигателя 409 нужен при падении мощности, понижении уровня давления масла, при дымке двигателя и повышении расхода топлива.

Для двигателя продаются запасные части, поэтому заменить изношенные детали или компоненты легко.

Отзывы

УАЗ «Патриот» (на нем установлен двигатель 409) хорошо показывает себя при отсутствии дорог. В дороге на этой машине ездить одно удовольствие. Однако в остальном двигатель 409 имеет неоднозначные отзывы. Кто-то утверждает, что двигатель масляный, кто-то пишет на форумах, что столкнулся с повышенным расходом топлива. Многие пишут, что 409 не подходит для езды по асфальту на джипе УАЗ.Но на других машинах этот мотор себя неплохо показывает.

В заключение

В целом двигатель 409 («Патриот») неплох. Силовой агрегат, при этом стоимость его значительно ниже, а рабочие параметры и технические характеристики этого мотора как минимум не хуже чем таковые из некоторых иномарок. Но современные иномарки-внедорожники стоят намного дороже, чем стоит УАЗ «Патриот».

Также были проведены работы по переделке этих двигателей внутреннего сгорания на газ, хотя результаты таких переделок не особо обнадеживают.

Как бы то ни было, Патриоты продавались и продавались на автомобильном рынке. Вы также можете купить двигатель 409 отдельно. Как уже было сказано, они устанавливаются не только на «Патриоты», но и на «Газели», «Соболи» и «Волгу».

Итак, мы выяснили, какие у двигателя 406 есть технические характеристики, устройство, конструкция и история происхождения.

Отличие 405 от 409 двигатель

Тесно сотрудничает с ЗМЗ. Последний активно снабжает Ульяновск бензиновыми двигателями.Эти двигатели устанавливаются на легкие коммерческие автомобили, в частности, на «Газели». В статье рассматривается двигатель УАЗ ЗМЗ-409. Узнайте, в чем особенности этого мотора. Читателю будут представлены характеристики двигателя ЗМЗ-409, технические характеристики и особенности его ремонта.

Общее знакомство

Впервые этот силовой агрегат выпущен в 96-м году. Это атмосферный бензиновый двигатель, имеющий относительно высокую степень сжатия и меньший расход топлива.Чаще всего он оснащался двигателем ЗМЗ-409 УАЗ «Патриот». Но также этот мотор встречается на «Газелях» и «Соболях». Ранее ульяновцы использовали на «Симбире» 409-й двигатель, ставший преемником устаревшего 469-го УАЗа.

Мотор в 2003 году претерпел небольшие изменения. Итак, теперь он стал соответствовать нормам выбросов «Евро-3», благодаря установленному катализатору и модернизированной системе распредвалов.

Как выглядит ЗМЗ-409?

За основу описываемого двигателя был взят инжекторный двигатель 405-й мотор.В новой модели аналогичный чугун. Его высота сопоставима с 405-м мотором. Однако в конструкции использован модернизированный коленвал. 409 ЗМЗ имеет механизм с увеличенным ходом. Если на 405-м было 86 миллиметров, то на 409-м уже 94. Что примечательно, шатуны такие же. Многие детали взаимозаменяемы. Однако сами поршни имеют вылет 4 миллиметра.

Головка блока, поддон и навесное оборудование остались прежними.


А подробнее о том, какие технические характеристики имеет ЗМЗ-409:

  • Мотор отличается системой впрыска мощности и рядным расположением цилиндров.
  • Газораспределительная система с цепным приводом.
  • На впуске используется 2 клапана на цилиндр (агрегат обозначен как 8V).
  • Головка блока алюминиевая.
  • Степень сжатия 10 атмосфер.
  • Диаметр цилиндра 95,5 миллиметра.
  • При рабочем объеме 2,7 литра (а точнее 2693 см³) двигатель развивает от 112 до 143 лошадиных сил в зависимости от степени наддува.
  • Крутящий момент - от 210 до 230 Нм.

Двигатель рассчитан на расход топлива с октановым числом - А92. Снаряженная масса двигателя Волга без навесного оборудования - 190 кг. Мотор комплектуется пятиступенчатой ​​механической коробкой передач.

Расход топлива

Расход топлива не регламентируется производителем.И не зря. Ведь этот двигатель агрегатирует как легковые, так и грузовые автомобили. Так, на автомобиле УАЗ «Патриот» в смешанном цикле этот показатель, как правило, составляет 16 литров летом и 18 литров в зимнем режиме эксплуатации. А на «Буханке» и «Соболе» этот показатель на 15% выше.

Масло

В двигателе используется система смазки комбинированного типа. Всего здесь используется 7 литров масла. Однако при замене возможно слить всего 6 литров. Что касается типа масел, то в этом моторе могут использоваться продукты разной вязкости - от 5W-30 до 20W-40.

Производитель регламентирует замену жидкости каждые 8 ​​тысяч километров. Также выделяется такой параметр, как естественный расход масла на единицу пробега. Итак, на 1 тысячу километров этот показатель должен быть не более 100 г (грубо говоря, доливается литр до следующей замены).

Ресурс

По теоретическим данным завода-изготовителя ресурс двигателя ЗМЗ-409 «Заволжский» составляет 150 тысяч километров. На практике цифры существенно различаются.У одних автовладельцев мотор ломается до 100 тысяч, а у других капитальный ремонт наступает только через 180.

Как продлить ресурс?

Первое правило увеличения ресурса - своевременная замена расходников. Воздушный и масляный фильтры меняют каждые 8 ​​тысяч километров. Если автомобиль эксплуатируется в загрязненных (пыльных) помещениях, рекомендуется менять воздушный элемент в 2 раза чаще.

Вместе со смазкой и заменой масляного фильтра. Нормы здесь 7 тысяч км, но не более 10 тысяч км.Также обратите внимание на цвет масла. Периодически проверяйте его уровень, поскольку при естественном уходе смазка может составлять до одного литра.

Ресурсная цепочка 80 тысяч километров. Затем привод начинает растягиваться и издавать характерный звук. Это отрицательно сказывается на работе клапанов и распредвала.


Если этот двигатель используется на грузовых автомобилях, следует исключить перегрузку. Описываемый двигатель не любит высоких нагрузок.

ЗМЗ-409 сегодня

Как ни странно, но этот двигатель до сих пор выпускается серийно.Сейчас его можно встретить на многих моделях УАЗ:

  • «Хантер»;
  • «Буханка»;
  • «Патриот»;
  • «Кантер».

Что касается автомобилей ГАЗ, то современные «Газели» комплектуются двигателями «Камминз» или УМП-4216 (Evotek, 2,7 л). Постепенно ЗМЗ-409 теряет популярность из-за того, что имеет плохие технические характеристики.

ЗМЗ-409 и его неисправности

За несколько лет эксплуатации автовладельцы выявили целый перечень проблем с этим двигателем.Во-первых, Механизм может заклинивать. Из-за этого мотору потребуется серьезный ремонт. ЗМЗ-409 из-за отсутствия колебаний начинает шуметь в зоне действия схемы. В результате разрушается «башмак» и привод перескакивает на один или несколько зубцов.

Еще одна проблема - это склонность к перегреву. Также с этим сталкиваются владельцы машин с 405-м и 406-м мотором. Причина тому - забитый радиатор или заклинило термостат, из-за чего охлаждающая жидкость циркулирует только по небольшому кругу.Антифриз нужно менять каждые 60 тысяч километров или раз в 3 года во избежание проблем с внутренней коррозией, а также постоянно проверять систему на предмет пробок.


Теперь о расходе масла в моторе ЗМЗ-409. Мы рассмотрели технические характеристики этого двигателя и упомянули «естественный» расход масла. Производитель знает об этой проблеме, но не принял никаких мер по ее устранению. Автомобилисты утверждают, что масложор лежит в лабиринте масляного рефлектора с резиновыми трубками.

Конструкция не технологична. Если есть зазор между пластиной лабиринта и крышкой клапана, масло моментально уходит. Возможен ли ремонт? Решение проблемы - покрыть металлическую пластину герметиком. Проблема масложора это не решает окончательно, но снижает его расход до 500 миллилитров на 8 тысяч.


Проблемы с электроникой

Очень часто возникают проблемы с проводкой и реле. В последнем случае дело доходит до того, что автомат вообще не запускается.Под капотом есть реле включения стартера и топливного насоса. И то, и другое может "глючить", и на ходу (машина глохнет из-за прекращения работы топливного насоса). Решение - очистить контакты. Часто реле замыкается «на массу». Но долго эта процедура не спасает.

Вывод

Итак, мы выяснили, какими характеристиками обладает ЗМЗ-409. Мотор революционным не получился. Это тот же 405-й двигатель с такими же проблемами. Поэтому Горьковский автозавод отказался от закупки этого силового агрегата.

Его по праву можно считать предметом гордости их производителя - ОАО «Заволжский моторный завод». Высокое качество этих моторов подтверждено годами эксплуатации, причем зачастую в довольно суровых условиях. 4-цилиндровые рядные инжекторные двигатели ЗМЗ-405 появились на рынке в 2000 году. Основным потребителем стал ОАО «ГАЗ». Этими двигателями оснащались автомобили ГАЗ-3111. Впоследствии силовой агрегат неоднократно совершенствовался. Так, после проведения комплексных работ по адаптации, начатых в 2009 году, одна из модификаций семейства 405 - двигатель ЗМЗ-40524.10 - начал собирать автомобили Fiat Ducato. В современных условиях серию 405 комплектуют как легковые автомобили, так и микроавтобусы, и легкие грузовики.

Конструкция

Двигатель «Заволжский завод» - автомобильный четырехтактный силовой агрегат с рядным расположением цилиндров и поршней. Подача топлива к впускным каналам цилиндров и зажигание контролируется электронной системой. Двигатель оборудован системой внешнего формирования топливно-воздушной смеси. Возвратно-поступательное движение поршней преобразуется во вращательное через одно общее для всех поршней коленчатого вала.Два распредвала с верхним расположением. Система охлаждения - закрытого типа, жидкостная с принудительной циркуляцией охладителя. Система смазки 405-го двигателя комбинированная. Смазка подается к движущимся частям под давлением путем распыления.

Блок цилиндров и коленчатый вал

Модернизированный блок 405-го двигателя выполнен из высокопрочного чугуна, что в сочетании с применением методов высокоточной обработки металла при его изготовлении позволило значительно снизить деформацию цилиндров при его изготовлении. операция.В блоке старой модели были предусмотрены прорези по 2 мм между цилиндрами для системы охлаждения. Для блока цилиндров ЗМЗ-405 такие пазы не предусмотрены. Кроме того, были увеличены резьбовые колодцы для болтов крепления ГБЦ.


Коленчатый вал конструктивно идентичен, но отлит из высококачественного и более прочного чугуна. Конструкция полностью опорная, с двумя противовесами на каждый шатун. Усовершенствования повысили устойчивость к центробежным силам и изгибающим моментам.

Характеристики двигателя

В основу двигателя положен карбюратор ЗМЗ-406. 405-й был доработанным инжектором. Современные перспективные двигатели ЗМЗ-405 полностью соответствуют установленным нормам Евро-3. Они устанавливаются на автомобили марок «Газель», «УАЗ» и «Фиат». Производитель разработал и внедрил несколько инновационных дизайнерских решений.

Таким образом, агрегат ЗМЗ-405 облегчился на 1,3 килограмма за счет полного демонтажа системы холостого хода с головки блока.Двигатель управляется электронным дросселем. Это позволило отказаться от некоторых компонентов: сопла дроссельной заслонки, регулятора холостого хода, сопел воздуха холостого хода, датчика положения заслонки.


Сам блок цилиндров сохранил свои первоначальные свойства после снижения веса. Более того, была увеличена жесткость блока. Отливки между цилиндрами были устранены благодаря инновационным поперечным пазам, предусмотренным в системе охлаждения.

Доработка ГБЦ

Инженеры завода доработали теплоизоляцию ЗМЗ-405.Для более надежной герметичности блока цилиндров вместо армированной прокладки ГБЦ из однослойного безасбестового материала был использован двухслойный металл. Обновление материала и использование новых конструктивных элементов, в частности зигзагообразных подпружиненных деталей, обеспечили лучшую герметизацию газового стыка и каналов системы смазки, а также позволили улучшить процесс охлаждения. Толщина прокладки новой конструкции уменьшена в три раза относительно оригинальной мягкой прокладки с металлической окантовкой и составляет всего 0.5 миллиметров. Это свело к минимуму необходимость затягивания болтов по сравнению со старыми деталями, что, в свою очередь, позволяет снизить деформацию цилиндров при эксплуатации.


В двигателях 405 серии «Евро-3» для вспомогательных агрегатов используются удлиненный приводной ремень и самонатяжной ролик. Расчетный ресурс катка - 150 тысяч километров. В двигателях 405-й серии значительно уменьшен расход топлива. Эти двигатели соответствуют международным стандартам и приемлемым нормам токсичности, а также отличаются высокой надежностью.

ЗМЗ-405: технические характеристики

Разработан на базе двигателя ЗМЗ-406.10 ЗМЗ-405 «Евро-3» имеет следующие характеристики:

  • Силовой агрегат предназначен для установки на микроавтобусы и малотоннажные грузовики.
  • Тип двигателя - внутреннего сгорания, бензиновый, рядный с впрыском топлива.
  • Количество цилиндров - 4, с 16 клапанами.
  • Объем - 2,46 л.
  • Степень сжатия 9,3.
  • Диаметр цилиндра 95.5 мм.
  • Ход поршня 86 мм.
  • Заявленная емкость 152 л. с участием. (111,8 кВт) при 5200 об / мин.
  • Удельный расход топлива - 198 г / л. с участием. в час, рекомендуемое октановое число топлива - 92.
  • Охлаждение двигателя жидкостное.
  • Снаряженная масса - 192,2 кг.
  • Соответствие экологическим нормам «Евро-3» с установленным нейтрализатором трехходовым.


В чем ключевое отличие базового двигателя от ЗМЗ-405? вместимость увеличена на 4.8% при увеличении рабочего объема 7,9%.

Современный двигатель ЗМЗ-405: цена

Бензиновые двигатели ЗМЗ-405 серии современной модификации (40524.1000400-100, 101) находятся в заводском производстве ЗМЗ с 2013 года. Из последних доработок - оптимизированная клапанная крышка, Следует отметить редуктор и улучшенную систему вентиляции с выпуском картера в ресивер. Новые конструктивные изменения позволили создать двигатель, соответствующий экологическим требованиям не только Евро-3, но и Евро-4.

Новый двигатель ЗМЗ-405, цена которого в дилерских сетях от 124 до 152 тысяч рублей, с гарантией завода-производителя, предназначен для переоборудования автомобилей ГАЗель Бизнес.

Возможность тюнинга ЗМЗ-405

Тюнинг любого двигателя предусматривает, прежде всего, увеличение мощности. В ЗМЗ-405 этого можно добиться тремя основными способами: наддувом, наддувом или установкой компрессора.


Первый вариант тюнинга, ставший традиционным, предусматривает довольно большой комплекс работ: установка активного воздухозаборника, доработка камер сгорания, увеличение объема ресивера, замена штатных клапанов, пружин, валов и др. поршневые компоненты с более совершенными, модернизирующими выхлопную систему.В результате двигатель становится спортивным, а мощность увеличивается до 200 л. с участием.

Многим автомобилистам иногда приходится проводить несложный ремонт автомобиля своими руками. Чтобы правильно подобрать необходимые детали, необходимо досконально владеть информацией об агрегате. Знание технических характеристик силовой установки, приводящей в движение автомобиль, поможет не ошибиться и убережет от приобретения лишних деталей.

Предлагаем ознакомиться с эксплуатационными особенностями двигателей ЗМЗ-405, доработанных под требования Евро-3. Этими двигателями оснащено большинство автомобилей «ГАЗ». Также рассмотрим основные неисправности силовых агрегатов и способы увеличения их ресурса.

Чем отличается двигатель ЗМЗ-405 Евро-3 от предыдущих версий? Технические характеристики и конструктивные особенности

Малогабаритные грузовики «Соболь» и «Газель» всегда пользовались успехом у предприимчивых россиян. Универсальные автомобили можно использовать не только для перевозки грузов, но и в качестве микроавтобуса для перевозки людей. Привычные для отечественных пешеходов маршрутные такси в основном представлены автомобилями этой марки.

Какие силовые агрегаты приводят в действие свои механизмы, технические характеристики, краткое описание конструкции двигателя ЗМЗ-405, доработанной производителем до уровня Евро-3, помогут автовладельцам избежать дорогостоящих услуг механиков специализированных служб.

Владение такой информацией способствует лучшему выбору наиболее подходящих запчастей, необходимых для проведения ремонтных работ своими руками.

Дебютная презентация рассматриваемого мотора широкой публике состоялась в 2000 году.Производители работали не покладая рук, совершенствуя свое творение, пока не создали 405-й вариант Евро-3.

Кратко о силовом агрегате

В 2009 году конструкторское бюро Волжского завода приступило к поиску возможностей усовершенствования двигателя. Результатом проявления талантов местных инженеров стал двигатель семейства ЗМЗ-405, обновленный под требования стандартов Евро-3.


Базовым агрегатом рассматриваемой силовой установки является двигатель серии 406, который производится на том же заводе.Новую модель отличает прогрессивные конструкторские решения:

  1. производители предусмотрели снижение массы ГБЦ почти на 1,3 кг за счет полного демонтажа системы холостого хода. Крепление осуществляется специальными болтами длиной 24 мм; №
  2. двухслойная металлическая конструкция заменила безасбестовый армированный материал с металлической окантовкой, используемой в качестве прокладки головки блока цилиндров. Надежная герметизация газовых стыков, маслопроводов системы, а также оптимальное охлаждение агрегата обеспечивается наличием специальных подпружиненных зигзагов, не предусмотренных в предыдущих версиях двигателя;
  3. Заботясь о надежном уплотнении головок и самого блока цилиндров, производители оснастили их специальными средствами теплоизоляции;
  4. Использование электронного дросселя для управления двигателем внутреннего сгорания позволило конструкторам избавиться от ненужных узлов и деталей.Регулятор холостого хода, снабженный воздушными форсунками, был безвозвратно снят с устройства. Похожая судьба постигла дроссельную заслонку в комплекте с индикатором положения клапана;
  5. обновленный двигатель 405 Евро имеет удлиненный приводной ремень, дополненный самонатяжным роликом;
  6. Увеличена жесткость блока цилиндров за счет поперечных прорезей в системе охлаждения;
  7. Изменение некоторых показателей плосковерхности хонинговального цилиндра способствует значительному снижению расхода смазки на прогорание.

При изготовлении двигателей производители учитывали мировые стандарты качества, обеспечивая при их создании повышенную надежность. Нормы выбросов доведены до уровня Евро-3.


Технические характеристики

Для самостоятельного ремонта силовой установки недостаточно доскональных знаний конструкции. Практически каждый параметр технических характеристик агрегата также важен. Рассматриваемый двигатель характеризуется следующими показателями:

  • четырехтактная силовая установка оснащена двумя распредвалами.Для них производители предусмотрели верхнее расположение в моторном отсеке;
  • 192-фунтовый двигатель имеет четыре цилиндра диаметром 95,5 мм, каждый из которых оборудован четырьмя клапанами;
  • рабочее пространство рассчитано на объем 2,46 л;
  • цилиндры в моторном отсеке расположены продольно, в один ряд;
  • установленное значение степени сжатия 9,3;
  • Поршневой механизм
  • характеризуется ходом 86 мм;
  • делая 5200 об / мин, силовой агрегат достигает мощности 152 л. с., что соответствует 111.8 кВт;
  • Двигатель работает на бензине, производители рекомендуют использовать топливо с октановым числом не менее 92;
  • Двигатель оснащен системой жидкостного охлаждения, с номинальной температурой охлаждающей жидкости 110 градусов.

Помимо перечисленных характеристик, необходимо отметить наличие в конструкции агрегата специфического трехкомпонентного катализатора, что позволяет двигателю соответствовать требованиям экологических норм Евро-3.

Проблемы, унаследованные двигателем от своего предшественника

Поскольку рассматриваемый двигатель, по сути, является улучшенной версией ЗМЗ-406, он унаследовал слабые места предыдущего исполнения. Описание наиболее распространенных из них стоит исследовать подробнее:

  1. Самым проблемным местом считаются гидронатяжители цепного привода ГРМ. Их частое заклинивание препятствует своевременному раскачиванию цепи. Такая неисправность дает о себе знать повышением шума при работе. Цепь, которая хуже натягивается обувью, со временем способна перепрыгнуть через зуб. В этом случае единственный выход - дорогостоящие ремонтные работы;
  2. Доработка каналов блока и улучшенная прокладка, к сожалению, не гарантируют защиту двигателя от перегрева, к которому он оказался очень подвержен. Причины обычно устраняются заменой неподходящего термостата или устранением неисправностей в радиаторе системы охлаждения;
  3. Избыточное впитывание смазки силовым агрегатом происходит по одной из двух причин.Во-первых, это неподходящие маслосъемные кольца или сальники клапанов вызывают повышенный расход. Во-вторых, возможна утечка масла из-под крышки клапана, а место утечки аналогично тому, что есть в двигателе 406;
  4. Неровная работа на холостом ходу и некоторые сбои в работе двигателя говорят о неисправности свечей зажигания. Установка новых деталей на замену неподходящих может полностью устранить проблему;
  5. Изношенные гидротепловые зазоры зазоры проявляются стойким стуком, сопровождающим работу силового агрегата. Максимальный срок их службы ограничен 50 тыс. Км пробега. Подобные симптомы характерны для износа поршневой группы. Чтобы избавиться от надоедливого звукового эффекта при работе двигателя, можно своевременно заменить вышедшие из строя детали.


Отдельно стоит отметить некоторые неприятные особенности агрегатов 406, доставшиеся двигателям обновленной серии.

Среди них далеко не последнее место занимает неисправность электросистемы и датчиков.К тому же многих владельцев очень раздражает нестабильная работа бензонасоса. Сборка двигателя также выполняется на недостаточно высоком уровне.

Как и всем россиянам, привыкшим получать удовольствие от быстрой езды, заявленной производителем максимальной скорости, разработанной автомобилем с заводским силовым агрегатом, обычно не хватает. Чтобы ее увеличить, нужно увеличить мощность мотора.

Усиление отдачи двигателя 405 можно осуществить тремя способами:

  1. традиционным форсированием, заключающимся в проведении огромного количества мероприятий по переоборудованию агрегата. Для увеличения мощности выполните следующие работы:
    • установить активный воздухозаборник;
    • камеры сгорания подлежат особой доработке;
    • Стандартные детали поршневой группы, а также пружины, клапана и валы заменяют модернизированные элементы;
    • улучшенная выхлопная система.

На выходе получился обновленный двигатель спортивного типа. Мощность повышается до 200 л.с.

  1. турбонаддув;
  2. комплектация мотора дополнительный компрессор.

Названия двух последних методов не требуют пояснений, так как содержат исчерпывающую информацию. Установка дополнительного оборудования, такого как турбина или компрессор, также способствует увеличению мощности.


Заключение

Двигатель

405 по праву можно считать ветераном отечественного двигателестроения. За годы безупречной службы ему удалось заслужить безграничное уважение и почет. Благодаря предельной простоте конструкции любой автосервис возьмется за его ремонт.

А при правильном обслуживании и своевременном устранении мелких неисправностей автомобиль с таким силовым агрегатом способен преодолеть более 300 тысяч км по сложным дорогам России. Возможно, поэтому этим двигателем оснащается большая часть служебных автомобилей семейства ГАЗ.

Моторы

ЗМЗ с турбиной. Выбираем турбокомпрессор для УАЗа патриота. Конфигурация системы впуска

Автомобиль для людей, которые не любят быть стесненными дорожным покрытием и в то же время предпочитают комфорт передвижения.Однако, как бы ни старались конструкторы создать автомобиль, достаточно комфортный и надежный, как зарубежные аналоги внедорожников, у автомобилей UAZ Patriot все же есть масса существенных недостатков. Одна из них - слабый двигатель.

Технические характеристики ЗМЗ-40911.10

Количество цилиндров 4
Рабочий объем, л 2 693
Степень сжатия 9
Максимальная мощность (полная) при частоте вращения коленчатого вала -1, кВт (л. с.) 92 (125) 4250 ± 100
Максимальный крутящий момент (брутто) при частоте вращения коленчатого вала, Нм (кгсм) 219.5 (22,4) 3000 ± 200
Минимальный удельный расход топлива г / кВт (г / чч) 279 (205)
Диаметр цилиндра и ход поршня, мм 95,5x94
Масса, кг 190
Тип двигателя Двигатель внутреннего сгорания с принудительным зажиганием, внешним смесеобразованием и впрыском топлива во впускные каналы ГБЦ
Топливо Бензин обыкновенный евро - 92
Поэтому владельцы УАЗ Патриот часто проводят тюнинг автомобилей.Более подробно останавливаться на всех видах тюнинга мы не будем, попробуем разобраться с тюнингом двигателя. Штатный бензиновый двигатель ЗМЗ 40911.10 Евро-4 серийно устанавливается на УАЗ Патриот. Существенным его отличием от двигателей УАЗа более ранних версий является инжекторный способ подачи топлива в двигатель. Это 2,7-литровый бензиновый двигатель с максимальной мощностью и крутящим моментом 128 л.с. и 218 Н / м соответственно, которые также значительно уменьшаются в области низких и средних скоростей. Соответствует ли такой «силовой» агрегат двухтонному «Патриоту»? Инженеры компании поставили задачу излечить этот продукт отечественного моторостроения от присущей ему слабости с помощью турбо-тюнинга, увеличивая крутящий момент двигателя в диапазоне низких и средних оборотов.Полученное улучшение тяги и эластичности двигателей в этих режимах обязано в корне улучшить внедорожные качества и активную безопасность автомобилей. Дополнительными условиями проблемы были: минимум изменений конструкции двигателя и доработок моторного отсека, а также приемлемая для широкого круга автовладельцев стоимость турбо-тюнинга. В результате анализа возможных решений выбор был сделан в пользу системы турбонаддува низкого давления.Мировой опыт моторостроения показывает, что так называемый «мягкий» наддув при избыточном давлении до 0,4 бар увеличивает крутящий момент преимущественно в области низких и средних оборотов двигателя. В то же время такое умеренное форсирование позволяет избежать детонации без «разжимания» двигателя, промежуточного охлаждения воздуха или перехода на высокооктановый бензин, используя штатные элементы топливной системы и системы управления (расходомер, форсунки и т. Д.) и сохранение ресурса двигателя и трансмиссии.

Коллектор с турбиной устанавливается на двигатель ЗМЗ 409 УАЗ Патриот

Турбосистема для автомобилей УАЗ с двигателем ЗМЗ 409 (Патриот, Пикап, Хантер) до недавнего времени существовала в виде опытных образцов конструкции, количество которых исчислялось десятком. Они не предназначались для свободной продажи и устанавливались сервисными работниками. Отчасти такая ситуация была связана с меньшим интересом потенциальных покупателей, а также с объективными трудностями при выборе турбокомпрессора, приемлемого не только по техническим характеристикам и конструкции, но и по стоимости.Дело в том, что зарубежные двигателестроители долгое время не выпускали бензиновые турбомоторы, хоть сколько-нибудь сравнимые с заволжским по объему и прожорливости. Поэтому найти недорогую серийную бензиновую турбину необходимого типоразмера было непросто. На эту роль пробовались несколько кандидатов, включая GT-17 и несколько моделей турбин Mitsubishi (MHI). Одни хорошо поднимали крутящий момент «снизу», но ограничивали «вверху», а другие, наоборот, включались в работу с большим опозданием.В итоге лучший вариант был найден. Это оказалась турбина Garrett TB-25 - модель, мягко говоря, не новая, но турбина полностью отвечает всем требованиям разработчиков. С точки зрения идеологии и дизайна система наддува УАЗ идентична установленной на Chevy. Есть некоторые отличия в производительности. В частности, иначе решалась стыковка турбины с выпускным коллектором. Если в двигателе ВАЗ-2123 для этого используется литой переходник, то в двигателе ЗМЗ-409 штатный выпускной коллектор заменяется коллектором дизельного двигателя ЗМЗ-514.Он значительно компактнее и имеет стандартный стыковочный фланец с 4 стойками. Небольшие проблемы возникают из-за того, что автомобили, поступающие на турбо-тюнинг, оснащены двигателями различных модификаций. У них разные системы вентиляции картера, холостого хода, дроссельного узла и т. Д. Все это усложняет задачу создания универсального турбокомплекта - скорее всего, он также будет выпускаться в нескольких вариантах. Начало серийного производства турбокомплектов для свободной продажи - дело ближайшего будущего.А пока все желающие «зарядить» личный или клиентский УАЗ, сделать его более отзывчивым и комфортным в управлении могут обратиться в компанию «Диаз-Турбо». Все необходимое для турбо-тюнинга Патриотов есть, а специалисты сервисной службы помогут установить и настроить систему турбонаддува.

Кто-нибудь ставил себе такой КОМПЛЕКТ?

УАЗ Патриот заводской комплектации оснащен стандартным двигателем ЗМЗ 409. Его существенное отличие от более ранних двигателей УАЗа - инжекторный способ подачи топлива в двигатель.Это 2,7-литровый бензиновый двигатель с максимальной мощностью 128 л.с. Однако многие автолюбители считают такой двигатель слабым местом для своего автомобиля УАЗ Патриот и поэтому всячески его настраивают. Самый распространенный вид тюнинга - замена штатного ЗМЗ 409 на двигатели от других автомобилей, в основном внедорожников иностранного производства, а также дизельных. Впрочем, такой тюнинг стоит недешево, но если сравнить стоимость иностранного внедорожника, даже бывшего в употреблении, и стоимость покупки УАЗ Патриот и замены двигателя, то разница существенная (естественно в сторону УАЗ Патриот).

Тюнинг двигателя ЗМЗ 409 на УАЗ Патриот. Второй вариант тюнинга двигателя - чип-тюнинг двигателя. Так как на двигателе ЗМЗ 409 спроектирована система управления двигателем с блоком управления МИКАС 7.2 или МИКАС 11. Современные технологии позволяют изменять настройки системы наиболее оптимальным образом для работы вашего автомобиля. Такой тюнинг позволяет снизить расход топлива и повысить технические параметры. Помимо чип-тюнинга, можно дополнительно установить турбокомпрессор.Установив турбокомпрессор, вы получите значительный прирост мощности двигателя. Установка такого агрегата позволит развить мощность двигателя до 170 л. с. и увеличить максимальный крутящий момент до 290 Нм. В целом мощность двигателя увеличится до 30%. Такой двигатель больше всего подойдет для езды по бездорожью и в сложных условиях. Но помимо этого не следует забывать о мерах предосторожности при эксплуатации двигателя даже ЗМЗ 409 или любого другого при работе в сложных условиях. Поэтому специалисты, готовящие автомобили этого класса к условиям бездорожья, рекомендуют параллельно с настройкой выполнять работы, связанные с выводом сапунов на воздушный фильтр и воздухозаборники на более высокий уровень.Такой тюнинг позволит без проблем преодолевать водные преграды. Аналогичные операции можно произвести при тюнинге двигателя УАЗ Хантер.

Турбокомпрессор для УАЗ Патриот

Для полноценной модернизации УАЗ Патриот лучше всего подходит двигатель ЗМЗ 409. Однако установкой турбины ограничиваться не будем. Для повышения производительности и сохранения работоспособности силового агрегата следует провести дополнительную модернизацию. Итак, при установке турбины на УАЗ Патриот дополнительно потребуется сделать:

В первую очередь смотрим на поршни.Если турбокомпрессор на УАЗе выдает 0,8 - 1, то можно оставить свои поршни, но если давление превышает 1, то лучше всего подходят кованые поршни МАМИ, которые делаются на заказ (правда, я нашел уже готовые в одном из интернет-магазинов) ... Если есть желание получить большой «наддув», лучше всего между картером и блоком установить дополнительную вставку для усиления блока двигателя. Что касается распредвалов, в принципе можно оставить стандартные, а можно поставить «широкие» (все зависит от ваших целей и финансовых возможностей).Коленчатый вал на УАЗ Патриот тюнинга не требует, если только не пришло время его ремонтировать. А вот что обязательно придется менять, так это вкладыши: вместо «родных» рекомендуется ставить вкладыши шатуна и корня Турбо ЗМЗ. Турбокомпрессор УАЗ Патриот Турбокомпрессор УАЗ Патриот

Что касается установки коллекторов, то рекомендуется выпускной ЕВРО 2. Но штатный впускной коллектор стоит немного модернизировать, исключив все внутренние перепады и установив дополнительный фильтр нулевого сопротивления и интеркулер.В блок нужно установить дополнительные масляные форсунки (они нужны нам для охлаждения днища поршней).


От
Производство ЗМЗ
Марка двигателя ЗМЗ-406
Годы выпуска 1997-2008 гг.
Материал блока цилиндров чугун
Система подачи инжектор / карбюратор
Тип рядный
Количество цилиндров 4
Клапаны на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 92
Степень сжатия 9.3
8 *
Объем двигателя, куб. См 2286
Мощность двигателя, л.с. / об / мин 100/4500 *
110/4500 **
145/5200
Крутящий момент, Нм / об / мин 177/3500 *
186/3500 **
201/4000
Топливо 92
76 *
Экологические стандарты Евро 3
Масса двигателя, кг 185 *
185 **
187
Расход топлива, л / 100 км
- город
- трасса
- смешанный.
13,5
-
-
Расход масла, гр. / 1000 км до 100
Моторное масло 5W-30
5W-40
10W-30
10W-40
15W-40
20W-40
Сколько масла в двигателе 6
При замене заливка, л 5,4
Замена масла проведена, км 7000
Температура эксплуатации двигателя, град. ~ 90
Ресурс двигателя, тыс. Км
- по данным завода
- по практике
150
200+
Тюнинг
- потенциал
- без потери ресурса
600+
до 200
Двигатель был установлен Волга 3102
Волга 31029
Волга 3110
Волга 31105
ГАЗ Газель
ГАЗ Соболь

* - для ЗМЗ 4061.Двигатель 10 ** - для двигателя ЗМЗ 4063.10

Неисправности и ремонт двигателя Волга / Газель ЗМЗ-406

Двигатель ЗМЗ-406 является преемником классического ЗМЗ-402, совершенно нового двигателя (правда, сделанного с оглядкой на Saab B-234), в новом чугунном блоке с верхним распредвалом, последний теперь имеет двух и соответственно 16 клапанного двигателя. На 406 появились гидравлические подъемники и возиться с постоянной регулировкой клапана вам не грозит. В приводе ГРМ используется цепь, которая требует замены каждые 100000 км, на самом деле она пробегает более 200 тысяч, а иногда и не дотягивает до 100, поэтому каждые 50 тысяч км нужно контролировать состояние цепи, демпферов и гидронатяжителей. Натяжители, как правило, очень низкого качества.Несмотря на то, что двигатель простой, без изменения фаз газораспределения и других современных технологий, для ГАЗа это большой прогресс по отношению к двигателю 402. Модификации двигателя ЗМЗ 406: 1. ЗМЗ 4061.10 - двигатель карбюраторный, СЖ 8 для 76 бензина. Используется на Газелях. 2. ЗМЗ 4062.10 - инжекторный двигатель. Основная модификация используется на Волге и Газелях. 3.


З 4063.10 - двигатель карбюраторный, СЖ 9.3 на 92-й бензин. Используется на Газелях. Неисправности двигателей ЗМЗ 406: 1.Гидравлические натяжители цепи ГРМ. Имеет тенденцию к заклиниванию, в результате чего не обеспечивается отсутствие колебаний, возникает шум цепи с последующим разрушением башмака, скачком цепи и, возможно, даже ее разрушением. В этом случае у ЗМЗ-406 есть преимущество, он не гнет клапан. 2. Перегрев ЗМЗ-406. Распространенная проблема, обычно виноваты термостат и забитый радиатор, проверьте количество охлаждающей жидкости, если все в порядке, то ищите воздушные пробки в системе охлаждения. 3. Большой расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. Вторая причина - лабиринтный масляный дефлектор с резиновыми трубками для слива масла, если между клапанной крышкой и лабиринтной пластиной есть зазор, то масло уходит. Крышка снята, покрыта герметиком и проблем нет. 4. Провалы тяги, неровные ХХ, это все умирают катушки зажигания. На ЗМЗ-406 это не редкость, поменять и моторчик полетит. 5. Стук в двигателе. Обычно гидроподъемники стучат на 406-й и просят замену, проходят около 50 000 км.Если нет, то вариантов очень много, от поршневых пальцев до поршней, втулок шатунов и т.д., покажет вскрытие. 6. Двигатель троит. Посмотрите свечи, катушки, замерьте компрессию. 7. Залежи ЗМЗ 406. Дело, чаще всего, в проводах ВВ, датчика коленвала или РХХ, проверка. К тому же постоянно глючат датчики, некачественная электроника, есть проблемы с бензонасосом, да и вообще не обошла стороной и 406 двигатель плохое качество сборки, характерное для российских двигателей.
Несмотря на это, ЗМЗ 406 - это гигантский шаг вперед по сравнению с ЗМЗ-402, конструкция середины 50-х годов, двигатель стал более современным, ресурс никуда не ушел и все же при адекватном обслуживании, своевременной замене масла и спокойный стиль вождения, он может превышать 300 тыс. км. В 2000 году на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а позже появился ЗМЗ-409 объемом 2,7 литра.

Тюнинг двигателя Волга / Газель ЗМЗ-406 (увеличение мощности)

Форсунка ЗМЗ 406. Первый вариант увеличения мощности двигателя по традиции - атмосферный, а значит, будем устанавливать валы. Начнем с впуска, установим воздухозаборник холодного воздуха, ресивер большего размера, подрежем ГБЦ, доработаем камеры сгорания, увеличим диаметр каналов, приточим, установим соответствующие легкие Т-образные клапана, пружины 21083 (на зло варианты от BMW), валы (например ОКБ двигателя 38/38). Штатный тракторный поршень нет смысла крутить, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем.Выхлоп на трубе 63 мм, проходной, настраиваем онлайн. Выходная мощность составит примерно 200 л.с., а облик мотора получит ярко выраженный спортивный характер. ЗМЗ-406 Турбо. Компрессор Если 200 л.с. для вас детское развлечение и хочется настоящего огня, то дуть - ваш путь. Чтобы мотор нормально выдерживал высокое давление, поставим усиленную кованую поршневую группу под низкий SG ~ 8, в остальном конфигурация аналогична атмосферному варианту.


рбина Гарретт 28, коллектор на нее, обвязка, интеркулер, форсунки 630сс, выхлоп 76мм, MAP + DTV, установка январь.На выходе имеем порядка 300-350 л.с. Вы можете поменять форсунки на более эффективные (с 800cc), поставить Garrett 35 и дуть до тех пор, пока двигатель не сломается, чтобы вы могли выдуть 400 и более л.с. Что касается компрессора, то здесь все аналогично турбонаддува, но вместо турбины, коллекторов, патрубков, интеркулера ставим компрессор (например Eaton M90), настраиваем и едем. Мощность компрессорных вариантов ниже, но мотор безупречный и тянет снизу.

Повышение мощности ЗМЗ 406

Очень волнующая тема для многих о том, что можно сделать с двигателем ЗМЗ 406, чтобы машина ехала как надо.Уже несколько лет изучаю возможности и варианты улучшения этих моторов, плюсы и минусы различных решений. Наконец я собрался и решил описать свой опыт в этой статье. Предлагаю начать тему доработки мотора с самого начала, т.е. с системы впуска. Впуск Конфигурация впускной системы - один из важных моментов, влияющих на производительность двигателя внутреннего сгорания. Как и в выхлопной системе, во впускной системе происходят волновые процессы.Система впуска на атмосферном двигателе внутреннего сгорания ЗМЗ 406 резонансная и настроена на определенный диапазон скоростей. В заводском исполнении система имеет противоречивые характеристики.


С одной стороны, у нас достаточно короткий впускной тракт, что свидетельствует о настройке высоких оборотов, с другой - небольшое сечение впускных отверстий на корпусе фильтра. Обратите внимание, что сам фильтрующий элемент установлен очень эффективно, и замена его фильтром с «нулевым сопротивлением» - не лучшая идея, потому что такой фильтр требует регулярного обслуживания (пропитки) и по умолчанию фильтрует хуже.Чтобы улучшить наполнение цилиндров на высоких оборотах, я бы рекомендовал отказаться от штатного корпуса воздушного фильтра (поддона). Но тогда мы получим еще один не очень хороший эффект - фильтр уже будет забирать воздух в основном из-под колпака, где он намного горячее, чем снаружи. Повышение температуры воздуха на входе снижает наполнение, то есть мощность и момент. Для решения этой проблемы предлагается установить систему «холодного впуска». Эта идея не революционна и хорошо известна. Под капотом, где расположен воздушный фильтр, организован замкнутый объем, в который поступает воздух только извне.Делается это путем установки раздела. Этот вариант улучшения впускной системы очень популярен на американских автомобилях. Конечно, под капотом нельзя ничего отгораживать, а просто снять воздухозаборник с фильтром под бампером, но тогда есть опасность получить гидроудар при форсировании луж. Изменится и резонансная характеристика впуска. Испытания показали, что резонансная частота смещается вниз по скорости при удлинении впускного тракта.
шина будет чуть лучше ездить по днищу, но в результате количество лошадей уменьшится, потому что мощность = крутящий момент * обороты. Выпуск Оптимальный вариант по соотношению цена-результат - установка системы «холодного впуска» вместе с выхлопной системой от двигателей Евро2 / 3. Тем, кто хочет получить еще большую мощность, рекомендуется установка прямоточной выхлопной системы, она более эффективна по мощности, но, увы, достаточно шумная. Если вопрос не в цене, то можно выбрать компромиссный вариант от известных производителей мирового уровня. Далее по лестнице доработок (ну и конечно затрат) идет доработка ГБЦ. Доработка любой ГБЦ сводится к шлифовке каналов, сглаживанию всех острых кромок в камере сгорания (и на днище поршня). На двигатели ЗМЗ 406 также рекомендуется установка прокладки ГБЦ от двигателя 405,22 евро3. Он цельнометаллический (более надежный) и более тонкий, что приведет к увеличению степени сжатия до 10. Как известно, увеличение степени сжатия - один из основных способов повышения КПД ДВС. (повысить КПД, мощность - кому что лучше). Распредвалы Следующим этапом является установка распредвалов высокого подъема. Если мотор планируется эксплуатировать в городе каждый день, то я бы порекомендовал остановить свой выбор на паре валов 30/34 от Моторного окб. Технические параметры вала 30/30 Чрезвычайно «низкий» вариант - обеспечивает максимальное увеличение крутящего момента на малых и средних оборотах. 30/34 Универсальная версия - равномерно увеличивает крутящий момент во всем рабочем диапазоне.
4/38 Версия «Конь» - увеличивает крутящий момент на средних и высоких оборотах.38/42 Обеспечивает наибольший прирост крутящего момента на высоких оборотах. Другие варианты Также возможна установка коленчатого вала с большим ходом кривошипа (от ЗМЗ 409, ход 94мм вместо 86мм), что увеличит рабочий объем до 2,5 литров, а как известно момент прямо пропорционален смещение. Но кроме коленвала придется заказывать и другие поршни со смещенным на 4мм пальцем, чтобы поршень не выходил из плоскости блока и не боролся с головкой блока цилиндров.Хорошим вариантом для атмосферного двигателя внутреннего сгорания является использование поршней с тонкими кольцами, тонкие кольца снижают динамические потери на трение и увеличивают общий КПД двигателя, особенно это актуально для револьверных двигателей. Еще можно говорить о разгрузке поршней, шатунов, коленчатого вала, маховика ... но лично я считаю, что разгрузка не актуальна для двигателя, работающего в диапазоне до 7000 об / мин. Достаточно хорошего распределения веса и балансировки движущихся частей.Уменьшение размеров маховика, которое так нравится многим, придает двигателю дрожащий цвет. Быстрее раскручивается, но и быстрее тормозит, что иногда бывает неудобно, особенно в городе. Система управления двигателем Естественно, после любых доработок двигателя внутреннего сгорания необходимо перенастроить систему управления. Программа M7Sport, изначально созданная для управления доработанными моторами ЗМЗ, отлично с этим справляется. Основная особенность этой программы - работа с датчиком абсолютного давления вместо датчика массового расхода воздуха.
также имеет возможность автоматически откалибровать все необходимые настройки для конкретного двигателя с помощью программы MOLT, что позволяет добиться максимальной отдачи от каждого конкретного двигателя. Поперечный разрез двигателя ЗМЗ 406 на автомобиле Волга ГАЗ 31105: 1 - поддон картера; 2 - маслозаборник; 3 - масляный насос; 4 - ролик привода масляного насоса; 5 - коленчатый вал; 6 - шатун; 7, 9 - ведомая и ведущая шестерни привода масляного насоса; 8 - крышка привода масляного насоса; 10 - поршневой палец; 11 - поршень; 12 - прокладка ГБЦ; 13 - впускной клапан; 14 - впускной трубопровод с ресивером; 15 - ГБЦ; 16 - впускной распредвал; 17 - гидравлический толкатель; 18 - выпускной распредвал; 19 - крышка ГБЦ; 20 - указатель уровня масла; 21 - выпускной коллектор; 22 - выпускной клапан; 23 - блок цилиндров; 24 - пробка сливная

«ЗМЗ-406 Турбо»: характеристики

Ниже приведены параметры рассматриваемого двигателя:

  • Годы выпуска - 1997-2008 гг.
  • Подающая часть - инжектор / карбюратор.
  • Расположение цилиндров рядное.
  • Количество цилиндров и клапанов на каждом элементе 4/4.
  • Ход поршня - 86 мм.
  • Компрессия - 9. 3.
  • Объем «паровоза» - 2286 кубометров. см.
  • Показатель мощности 145 лошадиных сил при 5200 об / мин.
  • Экологический стандарт - Евро-3.
  • Масса - 187 кг.
  • Расход топлива в смешанном режиме 13.5 литров на 100 км.
  • Расчетный ресурс агрегата - 150 тысяч километров.
  • Установка
  • - "Волга" 3102/31029/3110, (Газель, Соболь).

Модификации

Введено в эксплуатацию несколько моделей двигателя ЗМЗ-406 Турбо:

  1. Карбюратор модификация 406. 1. 10. Используется на «Газелях», потребляет бензин АИ-76.
  2. Версия 406. 2. 10. Топливный двигатель, устанавливаемый на «Газели» и «Волга».
  3. Модель 406.3. 10. Применялся на ГАЗелях (АИ-92).

Основные неисправности

Двигатель ЗМЗ-406 Турбо чаще всего имеет следующие неисправности:

  • Гидравлические натяжители цепи привода ГРМ могут заклинивать. В связи с этим возникает посторонний шум, нет вибраций, дальнейшая деформация обуви, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя в том, что на нем не прогибаются клапана.
  • Перегрев силовой установки.Эта проблема тоже не редкость. Как правило, такая поломка происходит из-за забитого радиатора или выхода из строя термостата. Первоначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных карманов в системе.
  • Повышенный расход масла. Чаще всего такая проблема возникает у двигателя ЗМЗ-406 Турбо КОМПЛЕКТ из-за износа сальников и маслосъемных клапанов на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапана образуется зазор, через который вытекает масло.Чтобы устранить проблему, просто снимите крышку и заклейте поверхность герметиком.

Прочие проблемы

Среди других часто встречающихся неисправностей двигателя ЗМЗ-406 Турбо можно отметить следующие:

  • Провалы тяги часто наблюдаются из-за выхода из строя катушек зажигания. После замены этих элементов работоспособность мотора восстанавливается мгновенно.
  • Стук в блоке питания. Эта неисправность возникает из-за износа гидравлических компенсаторов.По заявлению производителя, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
  • Изношены поршневые пальцы, поршни и втулки шатуна, что также приводит к посторонним звукам в моторе.
  • Блок питания троит. В этом случае следует проверить свечи, катушки и компрессию.
  • Наблюдается замирание блока питания. Чаще всего «ЗМЗ-406 Турбо» глохнет из-за неисправности проводов, датчика коленвала или РХХ.

Кроме того, неоднократно наблюдались сбои в работе турбомуфты ЗМЗ-406 и топливного насоса.В целом причины проблем типичны для всех отечественных моторов, в том числе невысокого качества сборки. Тем не менее 406-я модель намного эффективнее и практичнее своего предшественника под номером 402. Для справки: на базе 406-го «ЗМЗ» были разработаны моторы 405-й и 409-й серий, объемом 2,7 литра.

Форсирование

Одним из вариантов увеличения мощности агрегата является атмосферный способ с установкой дополнительных валов. На входе монтируется забор холодного воздуха, ресивер увеличенного диаметра. Затем распиливается ГБЦ, дорабатываются отсеки сгорания, увеличивается размер каналов. На следующем этапе усовершенствования двигателя ЗМЗ-406 Турбо устанавливаются облегченные Т-образные клапаны, пружины типа 21083 и новые валы, например, от ОКБ 38/38.

Нет смысла использовать штатную тракторную поршневую группу. Приобретены новые поршни кованого типа и облегченный коленчатый вал. Балансировка узла.Прямоточный выхлоп регулируется на трубе диаметром 63 мм. В результате мощность составит порядка 200 лошадиных сил, а характеристики силовой установки будут иметь ярко выраженную спортивную конфигурацию.

«ЗМЗ-406 Турбо»: тюнинг

Второй способ усовершенствования рассматриваемого двигателя - установка наддува. Чтобы устройство нормально выдерживало высокое давление, необходимо установить усиленный поршневой агрегат. В остальном конструкция идентична преобразованиям, проведенным при атмосферной модернизации.

Установлена ​​турбина Garrett 28 с соответствующим коллектором, трубопроводами, интеркулером, форсунками 630 куб. См, выхлопной системой 76 мм, MAP + DTV. Выходная мощность составит не менее 300 «лошадей». При желании можно поменять форсунки на конфигурацию 800 см3, что еще больше увеличит мощность двигателя, однако такая система приведет к быстрому износу агрегата. Потребуется новый компрессор, например Eaton M90. Затем вам нужно его настроить. Как показывает практика, такая модернизация позволяет получить без сбоев мотор, тяга которого чувствуется уже снизу.

Конфигурация системы впуска

Данная операция с использованием нового ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из важнейших моментов, влияющих на параметры силовой установки. В рассматриваемой системе происходят волновые процессы, настроенные на определенный диапазон оборотов. В стандартной версии агрегат имеет неоднозначные характеристики.

К достоинствам можно отнести короткий впускной тракт, рассчитанный на высокие обороты. С другой стороны, входные отверстия фильтра имеют довольно маленькое поперечное сечение.Сам фильтрующий элемент отличается высокой производительностью и не требует замены на нулевую версию, которая сложна в обслуживании и не отличается высокой эффективностью.

Для повышения производительности и наполнения цилиндра на высоких оборотах специалисты рекомендуют снимать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в установке системы «холодного впуска». В месте установки фильтрующего элемента воздушного фильтра оборудуется замкнутый объем, чтобы воздушный поток поступал исключительно извне.В этом поможет дополнительный раздел.

Как вариант, можно ничего не отгораживать под капотом, а вывести воздухозаборник под бампер. Однако в этом случае есть опасность гидроудара, при этом отмечается небольшое снижение мощности мотора.

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживанию всех острых остатков в камере сгорания и на дне поршня. Для рассматриваемых двигателей рекомендуется устанавливать прокладку ГБЦ от 405.22 шт. (Евро-3). Он сделан из цельного металла, более надежен и тоньше. В результате это позволяет повысить компрессию и эффективность двигателя.

Следующим шагом будет установка распредвалов с увеличенным ходом клапана. Для штатной эксплуатации силовой установки в городских условиях специалисты советуют использовать пару валов типа 30/34.

Другие способы обновления

Двигатель также можно доработать, установив комплект ГРМ «ЗМЗ-406 Евро2 Турбо». Кроме того, коленчатый вал смонтирован с увеличенным ходом кривошипа.Это даст возможность увеличить рабочий объем до 2,5 литров. Кроме того, в новом коленчатом валу используются поршни со смещением пальца на 4 миллиметра. Он не должен выходить за плоскость блока и ударяться о ГБЦ.

Хорошим вариантом для силовых агрегатов рассматриваемой модели является использование поршней с тонкими кольцами. Они снизят динамические потери, что особенно важно для быстроходных двигателей. Как вариант, можно заняться облегчением поршневой и шатунной группы, но это не сильно повлияет на двигатели с частотой вращения до 7 тысяч оборотов в минуту.Уменьшение массы маховика на таких образцах приводит к прерывистой работе, быстрому набору оборотов и столь же интенсивному падению. Это не очень удобно, особенно при передвижении по городу.

Сколько бы ни было лошадей под капотом машины, их всегда не хватает. Хотя мощность инжекторного мотора ЗМЗ 406 по техпаспорту составляет 145 л. с., этого мало для всех автовладельцев.

Сегодня мы расскажем вам об увеличении мощности двигателя ЗМЗ 406 инжектором.

Автомобили с двигателем 406 обычно тяжелые и поэтому нуждаются в подходящей трансмиссии для обеспечения хорошей динамики.

Какими способами можно увеличить мощность инжектора ЗМЗ-406?

Максимальное отверстие цилиндра, можно только навредить силовому агрегату и снизить его ресурс.

В целом капитальный ремонт двигателя и установка поршней меньшего веса и облегченного коленчатого вала стоит дорого. Конечно, лучший вариант - установить на мотор турбину.

По сравнению с другими способами увеличения мощности, турбина меньше повреждает трансмиссию.

При использовании на ЗМЗ-406 можно будет увеличить мощность двигателя до 200 л.с. Кроме того, на сегодняшний день существуют разные типы турбокомпрессоров, которые легко устанавливаются и не требуют особого внимания со стороны автовладельцев.

Наддув механический ЗМЗ-406

Повышение мощности двигателя ЗМЗ 406 за счет механического наддува.

Все типы компрессоров можно условно разделить на 2 большие группы: с механическим наддувом и с турбонаддувом.У обоих этих типов есть свои плюсы и минусы, а также есть свои поклонники и противники.

Какой компрессор лучше всего использовать для двигателя ЗМЗ-406? И вообще, что такое механический наддув?

Принцип работы механического наддува довольно прост. Его конструкция напоминает масляный насос. Он состоит из двух осей, на которых расположены шестерни с зацеплением зубьев.

По аналогии с масляным насосом ЗМЗ-406, создающим давление в системе смазки, компрессор создает давление воздуха.Компрессор приводится в движение коленчатым валом двигателя.

Механический наддув имеет ряд недостатков. Наиболее важным является значительное снижение КПД из-за использования коленчатого вала для привода компрессора, что приводит к увеличению нагрузки на двигатель.

Из-за высокого давления после компрессора вероятность обратного просачивания воздуха увеличивается. Чтобы этого не происходило, применяется многоступенчатая подача воздуха с установленными один за другим несколькими насосами.Однако это приводит к более сложной и дорогой конструкции.

Турбонаддув ЗМЗ-406

Повышение мощности двигателя ЗМЗ 406 за счет турбонаддува. Наилучшую производительность у инжектора ЗМЗ-406 показывает турбонаддув.

У него нет ременной передачи от коленчатого вала, а его конструкция намного надежнее, дешевле и неприхотливее.

Принцип работы турбонаддува предельно прост: внутри выпускного коллектора находится крыльчатка, приводимая в движение выхлопными газами, а количество оборотов турбины может превышать 200 тысяч.

Турбина и воздуходувка расположены на одной оси вместе с рабочим колесом внутри выпускного коллектора.

То есть двигателю с впрыском не нужно тратить энергию на раскрутку компрессора, за счет чего его КПД не снижается, а, наоборот, увеличивается.

Впрочем, у турбонаддува есть и несколько недостатков, хотя они не столь существенны.

  • Первое - это низкий КПД на низких оборотах. Это можно объяснить тем, что на низких оборотах выхлопных газов выбрасывается меньше.Компрессор начинает работать на полную мощность при высоких оборотах двигателя.
  • Второй недостаток, на который следует обратить внимание, это так называемый эффект «турбо-лага». Между нажатием газа и началом полноценной работы компрессора проходит определенный промежуток времени, но конструкторы постоянно стремятся сократить это время за счет уменьшения веса турбоагрегатов.

Говорили об увеличении мощности двигателя ЗМЗ 406 инжектором, удачи на дорогах!

Отечественный двигатель «ЗМЗ-406 Турбо» является преемником классического аналога, известного под индексом 402. Новый двигатель чем-то напоминает шведский «Saab», корпус агрегата выполнен из чугуна, распредвалы - верхние. Силовая установка включает в себя 16 клапанов, гидравлические компенсаторы. Такая конструкция позволяет владельцу избавиться от частой регулировки клапана. Привод ГРМ комплектуется цепью с расчетным сроком службы не менее 100 тысяч километров. Несмотря на простоту конструкции, рассматриваемая установка намного «продвинута», чем ее предшественница. Изучим особенности устройства и отзывы пользователей о нем.

«ЗМЗ-406 Турбо»: характеристики

Ниже приведены параметры рассматриваемого двигателя:

  • Годы выпуска - 1997-2008 гг.
  • Подающая часть - инжектор / карбюратор.
  • Расположение цилиндров рядное.
  • Количество цилиндров и клапанов на каждом элементе 4/4.
  • Ход поршня - 86 мм.
  • Компрессия - 9.3.
  • Объем «паровоза» - 2286 кубометров. см.
  • Показатель мощности 145 лошадиных сил при 5200 об / мин.
  • Экологический стандарт - Евро-3.
  • Масса - 187 кг.
  • Расход топлива в смешанном режиме составляет 13,5 л на 100 км.
  • Расчетный ресурс агрегата - 150 тысяч километров.
  • Установка
  • - "Волга" 3102/31029/3110, (Газель, Соболь).

Модификации

Введено в эксплуатацию несколько моделей двигателя ЗМЗ-406 Турбо:

  1. Карбюраторная модификация 406. 1. 10. Применяется на «Газелях», потребляет бензин АИ-76.
  2. Версия 406. 2. 10. Топливный двигатель, устанавливаемый на «Газели» и «Волга».
  3. Модель 406. 3. 10. Применяется на ГАЗели (АИ-92).

Основные неисправности

Двигатель ЗМЗ-406 Турбо чаще всего имеет следующие неисправности:

  • Гидравлические натяжители поддаются заклиниванию. В связи с этим возникает посторонний шум, нет вибраций, дальнейшая деформация обуви, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя в том, что на нем не прогибаются клапана.
  • Перегрев силовой установки. Эта проблема тоже не редкость. Как правило, такая поломка происходит из-за забитого радиатора или выхода из строя термостата. Первоначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных карманов в системе.
  • Повышенный расход масла. Чаще всего такая проблема возникает у двигателя ЗМЗ-406 Турбо КОМПЛЕКТ из-за износа сальников и маслосъемных клапанов на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапана образуется зазор, через который вытекает масло.Чтобы устранить проблему, просто снимите крышку и заклейте поверхность герметиком.

Прочие проблемы

Среди других часто встречающихся неисправностей двигателя ЗМЗ-406 Турбо можно отметить следующие:

  • Часто наблюдаются провалы тяги из-за выхода из строя катушек зажигания. После замены этих элементов работоспособность мотора восстанавливается мгновенно.
  • Детонация в блоке питания. Эта неисправность возникает из-за износа гидравлических компенсаторов.По заявлению производителя, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
  • Износ поршневых пальцев, поршней, а также приводящий к возникновению посторонних звуков в моторе.
  • Силовой агрегат троит. В этом случае следует проверить свечи, катушки и компрессию.
  • Наблюдается замирание силового агрегата. Чаще всего «ЗМЗ-406 Турбо» глохнет из-за неисправности проводов, датчика коленвала или РХХ.

Кроме того, неоднократно наблюдались сбои в работе турбомуфты ЗМЗ-406 и топливного насоса.В целом причины проблем типичны для всех отечественных моторов, в том числе невысокого качества сборки. Тем не менее 406-я модель намного эффективнее и практичнее своего предшественника под номером 402. Для справки: на базе 406-го «ЗМЗ» были разработаны моторы 405-й и 409-й серий, объемом 2,7 литра.

Форсировка

Одним из вариантов установки является атмосферный способ с установкой дополнительных валов. На входе монтируется забор холодного воздуха, ресивер увеличенного диаметра.Затем распиливается ГБЦ, дорабатываются отсеки сгорания, увеличивается размер каналов. На следующем этапе усовершенствования двигателя ЗМЗ-406 Турбо устанавливаются облегченные Т-образные клапаны, пружины типа 21083 и новые валы, например, от ОКБ 38/38.

Нет смысла использовать штатную тракторную поршневую группу. Они приобретают коленчатый вал нового типа, облегченный. Балансировка узла. Регулируемый прямоточный выхлоп на трубе диаметром 63 мм. В результате мощность составит порядка 200 лошадиных сил, а характеристики силовой установки будут иметь ярко выраженную спортивную конфигурацию.

«ЗМЗ-406 Турбо»: тюнинг

Второй вариант улучшения рассматриваемого двигателя - установка наддува. Чтобы устройство нормально выдерживало высокое давление, необходимо установить усиленный поршневой агрегат. В остальном конструкция идентична преобразованиям, проведенным при атмосферной модернизации.

Установлена ​​турбина Garrett 28 с соответствующим коллектором, трубопроводами, интеркулером, форсунками 630 куб. См, выхлопной системой 76 мм, MAP + DTV.Выходная мощность составит не менее 300 «лошадей». При желании можно поменять форсунки на конфигурацию 800 см3, что еще больше увеличит мощность двигателя, однако такая система приведет к быстрому износу агрегата. Потребуется новый компрессор, например Eaton M90. Затем вам нужно его настроить. Как показывает практика, такая модернизация позволяет получить без сбоев мотор, тяга которого чувствуется уже снизу.

Конфигурация системы впуска

Данная операция с использованием нового ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из важнейших моментов, влияющих на параметры силовой установки.В рассматриваемой системе происходят волновые процессы, настроенные на определенный диапазон оборотов. В стандартной версии агрегат имеет неоднозначные характеристики.

К преимуществам можно отнести короткий впускной тракт, рассчитанный на высокие обороты. С другой стороны, входные отверстия фильтра имеют довольно маленькое поперечное сечение. Сам фильтрующий элемент отличается высокой производительностью и не требует замены на нулевую версию, которая сложна в обслуживании и не отличается высокой эффективностью.

Чтобы улучшить производительность и наполнение цилиндра на высоких оборотах, специалисты рекомендуют снимать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в установке системы «холодного впуска». В месте установки фильтрующего элемента воздушного фильтра оборудуется замкнутый объем, чтобы воздушный поток поступал исключительно извне. В этом поможет дополнительный раздел.

Как вариант, можно ничего не отгородить под капотом, а вывести воздухозаборник под бампер.Однако в этом случае есть риск получить небольшое снижение мощности мотора.

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживанию всех острых остатков в камере сгорания и на дне поршня. Для рассматриваемых двигателей рекомендуется установка прокладки ГБЦ от блока 405. 22 (Евро-3). Он сделан из цельного металла, более надежен и тоньше. В результате это позволяет повысить компрессию и эффективность двигателя.

Следующим шагом будет установка распредвалов с увеличенным ходом клапана. Для штатной эксплуатации силовой установки в городских условиях специалисты советуют использовать пару валов типа 30/34.

Другие способы модернизации

Двигатель также можно улучшить, установив комплект ГРМ «ЗМЗ-406 Евро2 Турбо». Кроме того, коленчатый вал смонтирован с увеличенным ходом кривошипа. Это даст возможность увеличить рабочий объем до 2,5 литров.Кроме того, в новом коленчатом валу используются поршни со смещением пальца на 4 миллиметра. Он не должен выходить за плоскость блока и ударяться о ГБЦ.

Хорошим вариантом для силовых агрегатов рассматриваемой модели является использование поршней с тонкими кольцами. Они снизят динамические потери, что особенно важно для быстроходных двигателей. Как вариант, можно заняться облегчением поршневой и шатунной группы, но это не сильно повлияет на двигатели с частотой вращения до 7 тысяч оборотов в минуту. Уменьшение массы маховика на таких образцах приводит к прерывистой работе, быстрому набору оборотов и столь же интенсивному падению. Это не очень удобно, особенно при передвижении по городу.

Ставим дизель на УАЗ. Замена двигателя УАЗ на дизель иностранного производства Двигатель от Ниссан

24.04.2017

Грузовая модель 3303 от Ульяновского автозавода входит в серию полноприводных внедорожников, в которую также входят фургон, микроавтобус, медицинский автомобиль и легковой автомобиль (Фермер).

Модель, получившая в народе прозвище «Буханка», уже более полувека путешествует по российским просторам, а под капотом эволюционировали двигатели ГАЗ-21. Некоторые модификации силовых агрегатов сейчас ставятся на УАЗ Хантер и Патриот.

Двигатель УМЗ 417/4175/4178 2,45 л


Следующим этапом усовершенствования двигателя ГАЗ-21 стал двигатель ЮМЗ 417 с увеличенной до 7 степенью сжатия, измененным распредвалом, новыми 47-мм впускными клапанами, со старыми выпускными клапанами. Также УМЗ 417 получил карбюратор на две камеры и новый воздушный фильтр. Позже в этих двигателях стали использовать коленчатый вал без сальника.

Если сравнивать УМЗ 417 с ЗМЗ 402, то их отличия будут косметическими: на 417 нет ребер жесткости, гильзы мягче, маховик большего размера, при этом принцип работы системы охлаждения обратный.

Другой впускной коллектор и меньшие выпускные клапаны отражаются на мощности двигателя.

Неисправности двигателя полностью аналогичны недостаткам ЗМЗ 402, то есть есть посторонние шумы и стуки, необходимость регулировать клапаны каждые 10 тысяч километров, перегрев и так далее.

Вибрация и рывки возникают из-за кривой конструкции, что приводит к неравномерной подаче топлива.

Специалисты считают двигатель ЮМЗ 417 устаревшим, как и остальные агрегаты из семейства ГАЗ-21, и им нет места под капотом современных автомобилей. один

Двигатель ЮМЗ 421/4213/4215/4216/4218 2,9 л

Силовой агрегат ЮМЗ 421 стал самой современной модификацией двигателя ГАЗ-21 и логическим развитием модели ЮМЗ-217, но при большом объеме выпускные клапаны увеличены до 39 мм. В новейших версиях УМЗ 421 уже установлена ​​система впрыска топлива.

Двигатель УМЗ 421 отличается от ЗМЗ 402 тонкими сухими гильзами, увеличившими прочность блока, с цилиндрами диаметром 100 мм, а пальцы в поршнях смещены на 7 мм. Вместо анахроничной набивки используется резиновая манжета и другие мелкие детали.

При этом в мировом масштабе двигатель не изменился и по сути это тот же агрегат середины 50-х, но в улучшенном виде.

Из-за отсутствия гидроподъемников люфты придется регулировать каждые 10 тысяч километров.

К недостаткам UMP 421 можно отнести кривую конструкцию, которая влияет на возникновение рывков, вибраций и прочего.

Детонация в двигателе вызывается неотрегулированными клапанами, шатунными подшипниками или распределительным валом.

Перегрев мотора происходит из-за неисправности термостата, насоса или воздушной пробки в системе охлаждения.

К достоинствам УМЗ 421 можно отнести высокий крутящий момент, доступность запчастей и полную ремонтопригодность. Если позаботиться о двигателе и не перегружать его, то ресурс составит не менее 200 тысяч километров.

Двигатель ЗМЗ 409.10 / 4091.10 / 4092.10 / 4094.10 2.7

Основой для крупногабаритного двигателя ЗМЗ-409 стал ЗМЗ-405, в котором применен коленчатый вал с увеличенным до 94 мм ходом, старые шатуны, модифицированные поршни смещены на 4 мм. В остальном это тот же 405 с той же высотой блока цилиндров, более тонкими межцилиндровыми перемычками и прорезями для охлаждения.Крутящий момент увеличился за счет увеличения производительности на 7 «лошадей», а последние модификации двигателя соответствуют экологическим нормам Евро-3.

Неисправности включают заклинивание натяжителя цепи ГРМ, но не гнет клапан.

В перегреве двигателя виноват термостат или забитый радиатор.

Неисправности тяги - это «дело рук» катушек зажигания, которые необходимо заменить, иначе двигатель выйдет из строя.

Стуки возникают из-за гидрокомпенсатора, который требует замены.

Заглушки, втулки шатуна и компрессия влияют на отключение двигателя.

Двигатель

Двигатель ЗМЗ 409

Производство

Марка двигателя

Года выпуска

1989-настоящее время

1993-настоящее время

2001-настоящее время

Материал блока цилиндров

алюминий

алюминий

Система снабжения

карбюратор

карбюратор / инжектор

инжектор

Количество цилиндров

Клапаны на цилиндр

Ход поршня, мм

Диаметр цилиндра, мм

Степень сжатия

8. 2
7
8,8

Объем двигателя, куб. См

Мощность двигателя, л.с. / об / мин

Крутящий момент, Нм / об / мин

Экологические стандарты

Масса двигателя, кг

Расход топлива, л / 100 км
- город
- трасса
- смешанный.

14,5
8,4
10,6

-
10,0
11,0


11,5

Расход масла, гр. / 1000 км

Моторное масло

5W-30
5W-40
10W-30
10W-40
15W-30
15W-40
20W-30
20W-40

5W-30
5W-40
10W-30
10W-40
15W-40
20W-40

5W-30
5W-40
10W-30
10W-40
15W-40
20W-40

Сколько масла в двигателе

При замене заливка, л

Замена масла проведена, км

Температура эксплуатации двигателя, град.

Ресурс двигателя, тыс.км.
- по данным завода
- по практике

Н. д.
~ 150

250
250+

Двигатель был установлен

УАЗ 469 Бобик

УАЗ Буханка

Сообщить об ошибке

Выберите его и нажмите Ctrl + Enter

Полностью электрический фургон версии ID. Гул прогнозируют к 2022 году. А пока разговор идет о промежуточных моделях фургонов от Volkswagen.

В первую очередь, речь идет о грузовике Т6. К 2021 году за ним последует фургон Volkswagen T7. Он будет радикально отличаться от своего предшественника. Это касается не только внешнего вида, но и технических характеристик.

Немецкий концерн заявляет, что улучшатся ходовые качества, управляемость и, самое главное, грузоподъемность.Кроме того, будут соблюдены все европейские экологические стандарты.

На рынке Volkswagen T7 будет представлен с традиционными бензиновыми и дизельными двигателями. Кроме того, появится гибридная версия. Это можно рассматривать как переходный этап к электрическому идентификатору. Buzz.

Также стоит отметить, что в VW T7 будут элементы автопилота. Это важно для качества управляемости автомобиля. T7 одинаково хорош как для перевозки людей, так и для тяжелых грузовых работ.

Даже мелкие автолюбители могут заметить большое количество малярной ленты в передней части автомобиля.

Назначение его накладки - скрыть черты переработанного капота, улучшенных лазерных фар, в дизайн которых включена графика светодиодных дневных ходовых огней. Решетка радиатора, похоже, немного увеличена по сравнению с предыдущей версией, а передний бампер также претерпел изменения, включая новые версии воздухозаборников и обновленную нижнюю решетку.

Ситуация примерно такая же сзади. Внесенные изменения не слишком значительны, но наличие камуфляжа говорит о некоторых изменениях внешнего вида задних фонарей. Фактически, камуфляж покрывает почти весь задний бампер, что может означать полную переработку диффузора и общей компоновки. Внешний вид выхлопных патрубков не изменился по сравнению с нынешней конфигурацией M5.

Двигатель УАЗ Патриот , который устанавливался на модель прошлого года, остался на рестайлинговом УАЗ Патриот 2015 года.Кардинальных изменений не произошло, покупателям на выбор предлагаются варианты бензинового и дизельного двигателя. Оба двигателя - ЗМЗ. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail и турбиной соответствует стандарту Евро-4. Новый бензиновый ЗМЗ-409 также соответствует стандарту Евро-4 и готов к перевариванию топлива АИ-92. Сегодня мы подробно расскажем вам о характеристиках обоих моторов.

Итак, газовый двигатель УАЗ Патриот ЗМЗ-409 , это 4-х цилиндровый, 16-ти клапанный, рядный, со встроенной микропроцессорной системой управления впрыском топлива.Впрыск топлива осуществляется во впускной патрубок. Система зажигания с катушками, которые подают ток на свечи зажигания, ввинченные вертикально в центре камер сгорания. Для этого есть даже специальные колодцы в крышке ГБЦ. Микропроцессорная система от электронного блока управления двигателем, автоматически регулирует угол опережения зажигания.

Блок цилиндров силового агрегата отлит из сплава чугуна, ГБЦ - алюминиевая, с двумя распредвалами и подъемниками гидрораспределителей. Привод ГРМ цепной ... В то же время цепное устройство газораспределительного механизма двигателя УАЗ Патриот очень сложное, так как оно состоит из двух цепей, соединенных через промежуточный вал. Плюс есть два натяжителя цепи со звездочками. Вся эта конструкция является слабым местом всего двигателя, так как недостаточное натяжение, поломка гидронатяжителя приводит к повышенному шуму двигателя УАЗ Патриот. Кроме того, часто выходят из строя гидроподъемники, что приводит к детонации клапанного механизма.

Двигатель УАЗ Патриот 2. 7 бензиновый (128 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95,5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 128 / 94,1 при 4600 об / мин
  • Крутящий момент - 209,7 Нм при 2500 об / мин
  • Степень сжатия - 9
  • Марка топлива - бензин АИ 92
  • Экологический класс - Евро-4
  • Максимальная скорость - 150 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по трассе - 11.5 литров

Естественно, производитель не называет объективных данных о расходе бензина Патриот в городских условиях. Причина очевидна: достаточно большой расход топлива может отпугнуть покупателей. Если хотите сэкономить на топливе, то покупайте УАЗ Патриот с дизельным двигателем, о котором мы поговорим дальше.

Дизельный УАЗ Патриот сборки на том же Заволжском моторном заводе. Рядный 4-цилиндровый, 16-клапанный силовой агрегат с двумя распредвалами.Цепной привод ГРМ с гидронатяжителями. В клапанном механизме есть гидравлические подъемники. Блок цилиндров чугунный, головка блока алюминиевая, есть турбонагнетатель. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail имеет систему подачи топлива BOSCH с электронным управлением с максимальным давлением впрыска 1450 бар. Для привода ТНВД (ТНВД), водяного насоса и генератора используется поликлиновой ремень с механизмом автоматического натяжения.

Дизельный двигатель УАЗ Патриот , с непосредственным впрыском топлива, турбонаддувом и охлаждением наддувочного воздуха соответствует экологическому классу Евро-4. У этого двигателя хороший крутящий момент, без которого не обойтись на бездорожье, плюс довольно умеренный расход топлива. Ниже подробные технические характеристики дизельного двигателя Патриот.

Двигатель УАЗ Патриот 2.3 дизель (114 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность л. с. / кВт - 113.5 / 83,5 при 3500 об / мин
  • Крутящий момент - 270 Нм при 1300-2800 об / мин
  • Степень сжатия - 19
  • Тип привода ГРМ / Привод ГРМ - DOHC / Цепь
  • Марка топлива - дизель
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по городу - н / д
  • Расход топлива смешанный - н / д
  • Расход топлива по трассе - 9,5 л.

У дизельного агрегата Патриот проблема с 5-ступенчатой ​​механической коробкой передач, что не позволяет использовать все достоинства мотора.При движении по трассе у дизеля просто не хватает 6 передачи. Хотя для бездорожья идеален. Кстати, коробка передач для бензинового двигателя имеет передаточное число главной пары 4,11, для дизеля - 4,625. При покупке рекомендуется установить предпусковой подогреватель, иначе зимой начнутся проблемы с запуском этого двигателя.

    Если вы решили усовершенствовать УАЗ-469 путем замены двигателя, то можно рассмотреть как отечественные с инжектором, так и варианты от таких иномарок, как Mercedes, Toyota, Nissan. Предлагаю подробнее узнать о конкретных моделях ниже.

    вроде Митсубиси 3-х литровые двигатели поставили планшет на УАЗ, так что думаю можно и в 469 поставить без проблем. Думаю, много чего поместится, лишь бы было время и деньги. Но по ходу, опять же, вам придется что-то усилить, если двигатель будет настроен на более мощный, так как шасси спроектировано так, что это правило для стандартного заводского двигателя.

    Из того, что я прочитал в сети, могу сказать, что люди писали, что на УАЗ-469 удалось поставить двигатели от BMW и Mercedes.Но конкретных моделей, к сожалению, не нашел.

    В целом, если поставить 469-й инжекторный двигатель УАЗ ЗМЗ-409 вместо старого карбюратора, уже можно будет получить прибавку лошадиных сил (128 л.с.) и снижение расхода топлива (11 л на 100 км. ).

    ЗМЗ-4091 - 4-цилиндровый, инжекторный, рядный, 112 л.с., 2693 см3.

    УМЗ-451М или ЮМЗ-451МИ - 4-цилиндровый, карбюраторный, рядный, 75 л.с., 2,445 см3.

    УМЗ-414 - 4-цилиндровый, карбюраторный, рядный, 77 л. с., 2445 см3.

    * ДВИГАТЕЛЬ ДЛЯ УАЗ - 469 *

    Мнений по этому поводу много. Владельцы УАЗ и 469 ставят - и 406 405.406 и в этом случае намного лучше. Если вам важно ездить по бездорожью, например, в лесу, на рыбалке и охоте, то для УАЗ лучше всего подходит трансмиссия 4213 (евро) .

    Кстати, по характеристике 405 двигатель находится в среднем между 406 и 409 ... Еще поставили двигатель от УАЗ-469 4D56 с КПП от автомобиля Mitsubishi , но тут одно но. Но двигатель боится перегрева.

    Подходит для 469 дизеля TD27 ... И по опыту многих владельцев неплохо OM616 или OM617 .

    Если говорить о двигателе от иномарки, то ведут себя хорошо: у мерсовского двигателя объемом 2,3 (4-х цилиндровый) расход топлива будет около 12 литров на сотню километров.Отличные отзывы о Ауди 2.2 дизель.

    Моторы от японских внедорожников лучше всего устанавливать на УАЗ-469 в процессе переоборудования - они тяговитые, надежные, не такие капризные. Мотор от Toyota с индексом 1KZ-TE от модели Toyota Surf. По пути вам также придется менять множество различных деталей.

    Тема старая, но скажу как вазовод, идеальный двигатель внутреннего сгорания для карбюратора УАЗ 421. что очень просто, за счет тюнингованного выпуска раскручивает до 115 л.с., имеет сильнейшие подлеты и крутится как инжектор, подходит даже для леса.хотя бы для трассы с 5-й коробкой передач с расходом всего 10 на 100, по трассе на скорости не более 110 км / ч

    Из импортных двигателей специалисты советуют обратить внимание на этот - NISSAN TD27T. Он настолько подходит к модели УАЗ-469, что все, что нужно сделать владельцу, - это вовремя поменять в нем масляный фильтр и масло. Этот двигатель намного дороже любых отечественных, но если вы уже определились с переделкой, нужно ли экономить.

    Насколько мне известно, на серфах меняют 2LT на 3L без проблем.Значит 3L должен так же легко поместиться на УАЗ469 ???

    На УАЗ-469 подходит дизель мотор 2LT от Toyota Car Surf.

    Двигатель вроде создавался не для Тойоты, а для УАЗа.

    Почти все точки крепления двигателя одинаковы.

    Оставляем кардан УАЗ. Но вам нужно только отшлифовать проставку на 2 см под передом.

    Болты кардана лучше брать японского производства.

    quot; Лыжи необходимо собирать из нескольких частей.Мы используем стандартную Тойоту, стандартный УАЗ с дополнительной парой металлических деталей.

    Радиатор придется поднести ко лбу, чтобы он не мешал.

    Двигатель 2LT автомобиля Toyota Surf идеально подойдет к УАЗ-469.

    На автомобиле УАЗ-469 действительно можно установить другие двигатели, в том числе от иномарок. Все зависит только от фантазии и имеющегося бюджета на эту переделку.

    Самый бюджетный и практичный вариант - установка двигателей. ЗМЗ-406 , ЗМЗ-405 или ЗМЗ-409 от питания системы впрыска.

    В этом случае вам придется решить следующие задачи:

    • подушки двигателя;
    • переделка картера сцепления для КПП УАЗ;
    • Переделка топливной системы двигателя;
    • работа с электропроводкой;
    • переделка выхлопной системы двигателя пр.

    Пример такой установки показан ниже:

    Что касается более дорогих переделок и двигателей от иномарок, то на УАЗ-469 можно установить:

    • дизельный двигатель от Nissan TD-27 ... Двигатель тяжелый и шумный, блок цилиндров и головка блока чугунные. Но двигатель очень надежный и зарекомендовал себя не только на автомобилях Nissan, но и на УАЗ-469;

    • дизельные двигатели от компании Mercedes ОМ616 или OM617 ... Двигатели надежные, в том числе проверенные временем;

    • дизельный двигатель от Toyota 1KZ-TE ;
    • двигатель от Isuzu 4JB1-T .

    Выше приведены лишь некоторые из вариантов установки двигателей на УАЗ-469. Все зависит от личных предпочтений владельца авто; также может рассматриваться установка бензиновых двигателей.

Ульяновский моторный завод (УМЗ) входит в дивизион «Легковые автомобили и легковые автомобили» Группа ГАЗ, крупнейший российский автомобилестроительный холдинг.

УМЗ - одно из крупнейших предприятий машиностроительного комплекса России по производству силовых агрегатов различных модификаций для грузовой, легковой и многоцелевой техники марок ГАЗ и УАЗ.

Основная продукция завода - бензиновые двигатели ЮМЗ-4216 и EvoTech 2.7, их двухтопливные (газобензиновые) модификации, соответствующие экологическому классу «Евро-4» и «Евро-5» для легких коммерческих автомобилей. марка ГАЗ («ГАЗель», «Соболь»).

Самые популярные в России коммерческие автомобили и внедорожники - ГАЗели и УАЗ - оснащены двигателями Ульяновского моторного завода - знаменитым УМЗ.

История Ульяновского моторного завода началась еще в 1944 году, но первый двигатель ЮМЗ предприятие выпустило только в 1969 году (до этого завод выпускал различные малолитражные двигатели и детали двигателей) - это был ЮМЗ-451.
С тех пор моторы марки ЮМЗ верой и правдой служат на автомобилях повышенной проходимости, известных автомобилях УАЗ и легких грузовиках.

Производство автомобильных двигателей в городе Ульяновске было начато с выпуска двигателей ГАЗ-21А и ЗМЗ-451 рабочим объемом 2,5 л Заволжского моторного завода. К началу 90-х годов эти двигатели прошли несколько этапов модернизации и практически исчерпали свои возможности по улучшению энергетических и топливно-экономических характеристик.

В то же время повышение потребительских качеств серийных автомобилей УАЗ в результате их модернизации, разработки и освоения новых моделей на базе УАЗ-3160, УАЗ-3165 привело к необходимости создания двигателей с увеличенным крутящим моментом и увеличенной максимальной мощностью. мощность.

В связи с этим на ОАО "Волжские моторы" разработан и в 1996 году начато серийное производство двигателя 421.10 рабочим объемом 2,9 л, что позволило поднять крутящий момент и мощность только что освоенных двигателей до 22.5 кгс * м и 110-112 л. от.

Новый двигатель полностью взаимозаменяем с двигателями рабочим объемом 2,5 литра и устанавливается на автомобили предыдущих выпусков без каких-либо переделок.

С 1998 года ОАО «Волжские моторы» поставляет двигатели модели 4215.10 рабочим объемом 2,9 литра для комплектации ряда модификаций малотоннажных грузовиков семейства ГАЗель.

Для удовлетворения повышенных требований по снижению токсичности двигателей ОАО «Волжские моторы» в 1999-2000 гг.освоен выпуск двигателей 4213.10 рабочим объемом 2,9 литра, с впрыском бензина и микропроцессорным управлением подачей топлива и зажиганием, которые устанавливаются на автомобили семейства УАЗ-3160.

Модельный ряд

Двигатели

УМЗ - это две линейки двигателей, предназначенные для установки на автомобили ГАЗель, Соболь и УАЗ.

Для автомобилей УАЗ

УМП-421;
- УМП-4213;
- УМП-4218;
- УМП-4178.

Для автомобилей ГАЗель выпускаются двигатели следующих моделей:

УМП-4215;
- УМП-4216;
- УМП-42161;
- УМП-42164 «Евро-4»;
- УМП-421647 «Евро-4»;
- УМЗ-42167.

Большинство двигателей УМЗ выпускается в нескольких модификациях, различающихся компоновкой, мощностью и некоторыми параметрами. На сегодняшний день УМЗ сняло с производства все двигатели, работающие на бензине 80, теперь выпускаются бензиновые двигатели на бензине АИ-92 и АИ-95, а также двухтопливные двигатели на бензине и газе.

Надо сказать отдельно о каждом из двигателей.

УМП-421. Доступна только одна модификация. Бензиновый карбюраторный двигатель мощностью 98 л.с., диафрагменная муфта, шкив ГУР.Экологический класс «Евро-0», работает на бензине АИ-92.

УМЗ-4213. Бензиновый инжекторный двигатель мощностью 110, 115 и 117 л.с. Выпускается в шести модификациях для легковых и грузовых автомобилей УАЗ. Некоторые модификации комплектуются шкивом ГУР, штуцером подогрева и клапаном ВС-15, все имеют диафрагменную муфту. Они работают на бензине АИ-92 и АИ-95.

УМЗ-4218 ... Двигатель бензиновый карбюраторный мощностью 89-103 л.с. Выпускается в трех модификациях, включая модификацию без навесного оборудования (на рынке есть еще три модификации, снятые с производства в 2011 году). Мембранные и рычажные муфты работают на бензине 92 г. (ранние модификации - на АИ-80).

УМЗ-4178 ... Двигатель бензиновый карбюраторный мощностью 82 л.с. класс «Евро-0». Выпускается в двух модификациях, включая модификацию без навесного оборудования (на рынке также можно найти две ранние модификации, выпущенные до 2011 года). Рычаг сцепления. Работает на бензине 92 и 95 (ранние модификации работают на АИ-80).

УМЗ-4215 ... Двигатель бензиновый карбюраторный мощностью 89-96 л.с., класс Евро-0.Выпускается в двух модификациях, в том числе без навесного оборудования. Также в продаже есть ранние модификации, снятые с производства в 2011 году. Муфта диафрагменная. Работает на АИ-92, ранние модификации - на АИ-80, АИ-92 и АИ-95.

УМЗ-4216 Бензиновый двигатель инжекторный мощностью 107 л.с. класс «Евро-3». Выпускается 14 модификаций автомобилей ГАЗель и Соболь со старой и новой рамами. В модельном ряду есть моторы с компрессором и без компрессора, со шкивом гидроусилителя, с подогревателем фитинга, с компонентами Delphi и т. Д.Под 92-й и 95-й бензин.

УМЗ-42161. Бензиновый инжекторный двигатель мощностью 120 л.с. класса «Евро-3». Одна модификация для установки на старые модификации автомобилей ГАЗель Эконом. Для работы на бензине АИ-92.

УМЗ-42164. Бензиновый инжекторный двигатель мощностью 107 л.с. класс «Евро-4». Он выпускается в четырех модификациях, три из которых оснащены компрессором и кронштейном гидроусилителя руля, а также комплектуются импортными комплектующими Delphi.

УМП-421647. Новый бензиновый инжекторный двигатель мощностью 100 л.с. класса «Евро-4». Выпускается в трех модификациях, в том числе в двух компрессорных. Все двигатели оснащены LPG, кронштейнами гидроусилителя руля, поликлиновым приводом и комплектуются компонентами Delphi.

УМЗ-42167. Газобензиновый инжекторный двигатель мощностью 99 л.с. класса «Евро-3». Выпускается три модификации: две для ГАЗелей и одна для Соболя. Все моторы оснащены кронштейном гидроусилителя руля, одна модификация имеет привод poly-V. Для бензинов марок АИ-92 и АИ-95.

Базовая модель двигателя объемом 2,9 л - двигатель 421,10 со степенью сжатия 7,0 (для работы на бензине А-76), с настроенной выхлопной системой, с карбюраторной системой подачи топлива, в общеклиматическом исполнении (эксплуатационная условиях от минус 50 ° С до плюс 50 ° С и относительной влажности воздуха до 98% при плюс 25 ° С).

Производство двигателей рабочим объемом 2,9 л. Начато с модификации 4218.10, который отличается от базовой модели только ненастроенной системой выпуска, что упростило задачу установки этих двигателей на серийные автомобили УАЗ, в частности, на автомобили с кузовом универсал и ускорило их внедрение в серийное производство.

В настоящее время завод производит широкий модельный ряд этих двигателей.

В таблице 1.1 приведены основные модификации двигателей производства ОАО «Волжские моторы», а также информация об их использовании на различных моделях автомобилей.

Модель, модификация Вариант исполнения Отличительные особенности Применимость
421. 10 421.10-30, 42107.10-30 Степень сжатия 8,2, настроенная выхлопная система, диафрагменная муфта
4213,10 Впрыск бензина, степень сжатия 8,2, настроенная выхлопная система, диафрагменная муфта Коммунальная техника Семейство УАЗ-3160
4215,10 4215.10-10, 42157.10-10 Степень сжатия 7,0, настроенная выхлопная система, автономный привод вентилятора, диафрагменная муфта Автомобили семейства ГАЗель
4215.10-30, 42157.10-30 Степень сжатия 8,2, настроенная выхлопная система, автономный привод вентилятора, диафрагменная муфта, клапан рециркуляции ОГ
4218,10 4218.10-01, 42187.10-01 Степень сжатия 7,0, выхлопная система не настроена, шкив гидроусилителя Автомобили следующих модификаций: 3153, 33036, 39094, 31519, 39099, 22069
4218. 10-10, 42187.10-10 Степень сжатия 8,2, выхлопная система не настроена
4218.10-05, 42187.10-05 Степень сжатия 7,0, выхлопная система не настроена, шкив гидроусилителя руля, диафрагменная муфта
4178,10 4178.10-01 Степень сжатия 7,0, выхлопная система без регулировки Все модели и модификации автомобилей УАЗ, кроме УАЗ-3153 и автомобилей семейства 3160
4178.10-32 Степень сжатия 7,0, неотрегулированная выхлопная система, карбюратор ДААЗ ОАО

Технические характеристики двигателей

В таблице приведены краткие технические характеристики модификаций и модификаций двигателей, которые в основном поставляются для комплектации автомобилей УАЗ и ГАЗель

.
Показатели 421.10-30 4218.10 4215.10-30 / 4215.10-10 4213,10 4178,10 420,10
Количество и расположение цилиндров Четыре, рядные
Диаметр цилиндров и ход поршня, мм (рабочий объем, л) 100x92 (2,9) 92x92 (2,5)
Степень сжатия 8,2 7,0 8,2 / 7,0 8,2 7,0 8,2
Заказ цилиндров 1-2-4-3
Максимальная мощность в исполнении «БРУТТО» (по ГОСТ 14846-81 - без глушителя и вентилятора, с воздушным фильтром) при номинальной частоте вращения 4000 мин-1, кВт (л. с.) 82,4 (112) 72 (98) 81 (110) / 76 (103) 84,5 (115) 67,6 (92) 75 (102)
Максимальный крутящий момент в конфигурации «БРУТТО», Н * м (кгс * м) 221 (22,5) 201 (20,5) 221 (22,5) / 201 (20,5) 221 (22,5) 171,6 (17,5) 186,2 (19)
Частота вращения, соответствующая максимальному крутящему моменту, мин-1 2200–2500 2000 2200–2500 2000
Минимальный удельный расход топлива по внешней скоростной характеристике, не более, г / кВт · ч (г / л.с.-з) 292 (215) 306 (225) 292 (215) / 299 (220) 279 (205) 292 (215) 278,8 (205)
Расход масла на отходы в% от расхода топлива (после пробега автомобиля 5000 км), не более 0,3 0,35 0,3
Система подачи топлива Карбюратор Инъекция Карб. Инъекция
Система смазки Комбинированный: под давлением и спрей
Емкость системы смазки без масляного радиатора, л 5,8
Система вентиляции картера Закрытый, принудительный, с регулятором разрежения в картере
Система охлаждения Жидкостный, закрытый с принудительной циркуляцией СОЖ
Объём системы охлаждения без охлаждающего радиатора Объём, л 3,5
Выхлопная система Индивидуальные Без конфигурации Индивидуальные Без конфигурации Без конфигурации Сконфигурировано
Масса незаправленного двигателя в сборе с электрооборудованием и сцеплением, не более, кг 165 165 172 170 166 170

Маркировка двигателя

Маркировка (идентификационный номер) двигателей наносится на специальный участок, расположенный на блоке цилиндров с левой стороны.

Маркировка состоит из двух частей, разделенных звездочкой: описательной, состоящей из шести знаков, и ориентировочной, состоящей из восьми знаков (цифр и букв латинского алфавита).

В описательной части первые три цифры (421) указывают индекс базовой модели, четвертая цифра - индекс модификации (при отсутствии устанавливается ноль). Пятый знак - цифры, обозначающие климатический вариант (0 - общеклиматический вариант, 1 - северный, 7 - тропический) или буквы (С - степень сжатия 8.2, общеклиматическое исполнение; Степень сжатия Т 8,2, тропическая версия). На последнем месте ставятся ноль или буквы, обозначающие: А - диафрагменная муфта, П - рециркуляционный клапан. Индексная часть состоит из восьми символов. Первый символ (буква латинского алфавита или цифра) указывает год выпуска двигателя.

Приняты следующие обозначения:

  • 1997 - В;
  • 1998 - З;
  • 1999 - Х;
  • 2000 - У;
  • 2001 - 1;
  • 2001 - 2;
  • 2003 - 3;
  • 2009 - 9;
  • 2010 - А;
  • 2011 - Б и др.

Вторая и третья цифры индексной части указывают месяц выпуска; последние пять цифр обозначают порядковый номер двигателя с начала месяца.

Пример маркировки двигателя 421.10 со степенью сжатия 7,0, исполнение в тропическом исполнении, с диафрагменным сцеплением, изготовлен в декабре 1999 г.

это лучший вариант для отечественного внедорожника. Стоит отметить, что с данным двигателем машина становится проходимой и устойчивой. Далее в статье мы поговорим о том, как именно меняют двигатель.

Как установить на УАЗ V8 (двигатель)

УАЗ «Патриот», как и другие УАЗы, требует дополнительной «файловой обработки» сразу после покупки. Правда, большое количество новых автовладельцев постсоветского автомобиля ограничиваются простой протяжкой всех элементов и устранением множественных «косяков», имеющихся в заводской сборке. Но самая главная проблема этой машины - отсутствие в линейке моторов мощного дизеля. А на что его поменять? Дизель Cummins с турбонаддувом в данном случае считается отличным вариантом.

Как только рухнул железный занавес и в нашу страну стали прибывать поддерживаемые иномарки, в РФ появились люди-самоучки, которые хотели установить импортный двигатель, в общем, на внедорожники, а точнее на УАЗ V8. Тогда не было даже запаха «патриотизма», так как различные автомобили УАЗ были жертвами множества, порой глупых, покушений.

В них моторные отсеки занимали разные двигатели, причем не только иностранные, но и от советских грузовиков и, конечно же, автобусов - УАЗ с двигателем ПАЗ или двигатель от ГАЗ 66 - это естественно.

Популярные моторы для УАЗ

Самыми популярными были (и считаются) дизельные двигатели от японского производителя - Nissan, Isuzu, Toyota. И в первых московских автосалонах различные частные производители показали образцы с этими моторами.

Спустя некоторое время количество экспериментов переросло в качество, созданы точные, хорошо зарекомендовавшие себя копии «отвала» двигателей V8 на УАЗ-469, а компания создала обновленную марку внедорожника. Комфортный и вместительный «Патриот» оснащался (кроме отечественного «бензина») итальянским турбированным дизельным двигателем Iveco.Но это длилось недолго - итальянский двигатель сняли и машину оснастили российским дизельным агрегатом ЗМЗ-51432.

В нашей стране УАЗ «Хантер» оснащается двигателем V8

Известный отечественный автомобильный блогер aGademeG в своем видео показал специальную версию внедорожника UAZ Hunter с двигателем V8. Его готовили по заказу знакомых автомехаников. На этот автомобиль был установлен 8-цилиндровый двигатель от японского производителя, который имеет мощность более 300 л.с.от.

Благодаря этому двигателю российский внедорожник может разогнаться до 100 км / ч за 7 секунд. Эти показатели дали ему возможность соревноваться даже со спортивными автомобилями. При создании спортивной версии УАЗ «Хантер» взяли старый внедорожник, а пространство двигателя занял 8-цилиндровый двигатель от концерна «Тойота».

В ходе доработки автомеханики по максимуму установили на УАЗ револьверный двигатель, тем самым решив проблемы со сцеплением, коробкой передач и амортизаторами (так как они могли лопнуть на высоких оборотах двигателя). И все же все препятствия были устранены, и эта машина уехала на испытания под Санкт-Петербургом. Стоит отметить, что вместе с двигателем Toyota в улучшенном Hunter сочеталась автоматическая трансмиссия, а сама машина стала заднеприводной.

Инструкция по установке ЗМЗ В8

Были предприняты попытки установить V8 на автомобиль УАЗ, что кажется автовладельцам вполне приемлемым. Так как на УАЗ могут устанавливаться моторы от 53-го или 66-го газовых двигателей или ПАЗ.Такие двигатели находятся в консервации и просто ремонтируются. Но есть такие:

  1. Один из основных - расход топлива. Есть много записей о том, что в дороге 10-12 литров.
  2. Следующая непонятная ситуация - нагрев. Как охладить эту машину, на данный момент ответов мало. Многие автолюбители говорят об использовании в УАЗе обычного медного охлаждения.

Что нужно сделать для завершения установки двигателя V8 на УАЗ 469?

  • Просверлите отверстия в крышке сцепления.
  • Снять раструбы и просверлить в них отверстия для УАЗ V8.
  • Далее нарезаем резьбу для шпильки.
  • Желательно спилить переднюю опору двигателя и состыковать двигатель с коробкой передач.
  • Перед установкой нового двигателя снимите радиатор и демонтируйте старый двигатель.

Все автолюбители отмечают, что после установки ЗМЗ V8 на УАЗ двигатель работает в несколько раз лучше штатного - он мощнее, практичнее и в несколько раз быстрее.

Что влечет за собой установка двигателя V8 на УАЗ «Патриот»?

Известный 53-й грузовик ГАЗ с двигателем V8 (у последнего 8 цилиндров) тоже в ходу ... Это автомобиль с отличным двигателем, который также устанавливается на УАЗ «Патриот». Двигатель V8 от 53-го ГАЗа, мощность которого 115 лошадиных сил, при хорошем Хм. И, ко всему прочему, он идеально подходит вместо обычного внедорожника.

Для установки V8 на УАЗ «Патриот» необходимо заменить выхлопную систему, «раздатку» и коробку передач. После появления двигателя V8 чувствуется мощь автомобиля, который способен преодолевать не только бездорожье и различные препятствия, но и снежные покровы. С агрегатом V8 от 53-го ГАЗа машина тоже способна на скоростное движение по дороге. Имеющиеся отзывы об установке на УАЗ V8 говорят о том, что автомобиль способен передвигаться практически по любой местности.

Правда, с этим двигателем (V8) УАЗ «Патриот» работает чуть громче, но так в принципе и должно быть. В целом двигатели российского производства известны своей практичностью и экономичностью, а потому, установив описанный агрегат V8, можно полностью забыть о штатном двигателе УАЗ, так как стандартную установку ни на что не нужно возвращать.

Достоинства и недостатки автомобиля после установки V8 на УАЗ

Установка двигателя имеет как положительные, так и отрицательные стороны. Мы их перечислим. Доступные преимущества:

  • Мощность, вместе с числом оборотов на снегу, делает автомобиль более подвижным.
  • Работает в сто раз приятнее штатного, при этом вибрации нет.
  • На асфальтовом покрытии машина показывает большую мощность.

Есть и минусы:

  • Резонаторы от 52-го ГАЗа не подходят, поэтому глушители устанавливать обязательно.
  • Громкий звук на высоких оборотах.
  • Мост мог удариться о поддон. Но это, конечно, не смертельно, и после установки амортизаторов вообще перестает быть проблемой.

В целом отзывы автовладельцев, поменявших двигатель, ратуют за установку на УАЗ V8.

Варианты тюнинга этого автомобиля

Тюнинг УАЗа следует начинать с технической составляющей - от этого будет зависеть проходимость автомобиля.Доступен трехлитровый двигатель. Этот агрегат отлично справляется со всеми своими обязанностями, ему не нужна сила. Также желательно оснастить мотор иридиевыми свечами - они улучшают его характеристики. А для большего эффекта баллоны можно расточить. Обязательно обратите внимание на то, как агрегат запитан, а также на вентиляцию цилиндров.

Дело в том, что вентиляция сильно влияет на работоспособность мотора. Чтобы исправить это, следует поставить шноркель, который выводится на крышу автомобиля, на случай преодоления брода.В частых случаях впрыскивается стандартный мотор, после чего мощность достигает 130 л. от.

Еще нужно переделать трансмиссию - установить низкую главную пару. Этот момент немного увеличит его возможности. Кроме того, стоит сделать боди-лифт, поставив большие колеса. В итоге после тюнинга УАЗ с двигателем V8 будет выглядеть просто потрясающе.

Еще раз об УАЗ "Патриот"

Следует отметить, что на данный момент в моторной линейке Патриот бензиновый двигатель ЗМЗ 409.10, объем которого составляет 2,7 литра, а мощность достигает 135 лошадиных сил. Это при 4600 об / мин. При этом максимальный крутящий момент оценивается в 217 Ньютонов на метр при 3900 оборотах в минуту. Такой же двигатель установлен на УАЗ «Хантер». На нем совсем неплохо, но для тяжелого Патриота тяги на низких оборотах точно не хватает.

Следующий вариант - дизель с наименьшей тягой, тут несколько лучше. По плохим дорогам и снежному покрову Патриот с этим дизелем как-то движется на 1-й пониженной скорости, а если поставить большие колеса и кучу разных элементов, то практически теряет способность нормально двигаться по бездорожью.

Что нужно делать и где остановиться

На этот вопрос нет исчерпывающего ответа. Но надо отметить, что в Подмосковье ответ все же нашли - поместили в моторный отсек «Патриота» китайский двигатель Cummins ISF объемом 2,8 литра. Это турбированный дизель с приличным объемом 2,8 л (правда, не очень мощный - всего 120,6 л. С. При 3200 об / мин), но у него отличный пик крутящего момента в 295 Нм, который доступен по сравнению с дизелем ЗМЗ от 1600-2700 об. / Мин.

Мотор, хорошо справляющийся с тяжелым «Соболем», от которого на УАЗ просто просили установить полный привод.

Хорошее преимущество Cummins ISF 2,8 л. Считается, что это довольно распространенное явление. Помимо «Соболей», он устанавливается на газели и газели, причем может быть и без полного привода ... Плюсом также считается недорогая стоимость нового двигателя, наличие запчастей отечественного производства. дилерам и, конечно же, возможность сделать ремонт.

Следующее: привычные для «демпинговых» УАЗов дизельные агрегаты из Японии стареют, большое количество самых простых и неубиваемых двигателей из Японии уже убито автомобилистами, а таможенный контроль не допускает ввоз автомобилей и двигатели.

Существующие проблемы с установкой и их решения

Самая большая проблема с установкой Cummins ISF 2,8 л. на УАЗ «Патриот» - очень глубокий, по сравнению со штатными двигателями, поддон этого двигателя. При длительных поездках подвеска Cummins ударяется поддоном о балку переднего моста.Чтобы этого не произошло, двигатель поставили на высокие подушки. В общем, установить этот мотор разработчикам удалось практически без особого труда.

Ну и в заключение несколько слов

Сборка «правильного» дизельного агрегата - лишь часть этого проекта. УАЗ Патриот по задумке разработчиков должен был стать универсальным внедорожником, который отлично адаптирован к различным условиям эксплуатации - от трассы до снежного покрова, а также заболоченной местности. Это невозможно сделать без хорошего увеличения размера колес, и поэтому подвеска была изменена, чтобы можно было установить шины с шириной 35 дюймов.

Для этого к «лифту» кузова «приподняли» и подвеску, поставив задний мост Патриот от рессор к амортизаторам, а также заменив задние барабанные тормоза на дисковые.

Ну в процессе получился очень хороший вездеход-внедорожник. Что касается доработок, то здесь умельцы поработали на славу, и в итоге мы видим вполне комфортный во многих отношениях УАЗ «Патриот», который они доработали просто отлично.

О том, что произошло в итоге, можно узнать из этой статьи и посмотреть фотографии.

Некоторые автомобилисты используют двигатель Nissan. Если, конечно, финансы позволяют, можно поставить на УАЗ «Патриот» и более мощный мотор . .. Мощность этого агрегата составляет порядка 150 лошадиных сил - этот факт считается вполне приемлемым. это дизельный двигатель, он же устанавливается под установку с электронным управлением ... Но с ручным управлением мощность становится меньше - всего 135 л.с. от.

После замены штатного двигателя Nissan отечественный Патриот получает следующие характеристики:

  1. Немного увеличивается мощность.Теперь российская машина способна сама выйти из любого происшествия и вытащить такую ​​же.
  2. Расход топлива становится выше за счет увеличения мощности агрегата.

Заволжский моторный завод получил свое название по названию города «Заволжье», расположенного на правом берегу Волги в 450 км от Москвы и в 60 км от крупнейшего промышленного центра России - Нижнего Новгорода.

ОАО «ЗМЗ» соединено железной дорогой со всеми регионами России, ближнего и дальнего зарубежья.

Дата основания ЗМЗ - 17 апреля 1958 года. В начале 1956 года, как филиал ГАЗа, будущий гигант двигателестроения производил автозапчасти и алюминиевое литье для Горьковского и Московского автозаводов. Однако через два года он был реорганизован Комиссией 442 Совета Министров СССР в завод по производству двигателей для сборки автомобилей Горьковского, Ульяновского и частично Московского автозаводов и получил название «Заволжский моторный завод».

С самого начала своей деятельности ЗМЗ неизменно уделял большое внимание развитию прогрессивных технологий. История фабрики сопровождалась разработкой принципиально новых дизайнов, внедрением передовых технологий и собственных инноваций.

В ноябре 1958 г. на ЗМЗ завершена первая плавка алюминиевого литья.

В 1966 году завод впервые в мировой практике освоил серийное производство крупногабаритных блоков цилиндров из алюминиевых сплавов методом литья под давлением, что позволило ему войти в одну линию с известными мировыми компаниями

В ноябре 1959 года на ЗМЗ собран первый 4-цилиндровый двигатель для автомобиля «Волга» ГАЗ-21.

В 1960 году с целью разработки новых моделей двигателей был создан конструкторско-технический отдел, в состав которого входил научно-исследовательский отдел с исследовательскими лабораториями, оснащенными испытательными стендами, контрольным и другим оборудованием.

В 1961 году освоено серийное производство 4-цилиндровых двигателей.

В 1963 году на ЗМЗ налажено серийное производство 8-цилиндровых двигателей для грузовых автомобилей Горьковского автозавода.

Предприятие расширило и увеличило мощности как за счет строительства новых цехов (таких как литейный цех, участок производства двигателей, прессовый цех, участок производства подшипников и полосы, участок производства стальных и металлических деталей, цех термической обработки, цех сборки и испытаний двигателей) , а также за счет модернизации действующего производства.

1967. Начались поставки 8-цилиндрового двигателя для сборки в автобусах ПАЗ Павловского автобусного завода.

В декабре 1968 года изготовлен 1000000-й 4-цилиндровый двигатель.

В 1971 году началась генеральная реконструкция производства. К 1978 году мощность производства двигателей была увеличена до 450 тысяч единиц в год.

В декабре 1972 года Указом Президиума Верховного Совета РСФСР заводу присвоено наименование «Заволжский моторный завод» в честь 50-летия образования СССР ».

В апреле 1975 года изготовлен 1000000-й 8-цилиндровый двигатель.

В феврале 1976 года Указом Президиума Верховного Совета РСФСР ЗМЗ награжден орденом «Трудового Красного Знамени».

1980-е годы - период роста производственных мощностей, реорганизации предприятия.

В 1992 году введен в эксплуатацию цех мелкосерийного производства, в котором организовано опытное производство нового семейства двигателей - ЗМЗ-406, 4-цилиндровый, 16-клапанный, с регулируемым впрыском топлива.

В 1990-е годы конструкторами ЗМЗ впервые в истории России разработана конструкция быстроходного дизельного двигателя ЗМЗ-514.10 (2,24 л) «Евро-2» для вездеходов и микроавтобусов.

В 2000 году ЗМЗ стал первым в России двигателестроительным предприятием, сертифицировавшим систему менеджмента качества всего производства на соответствие требованиям международных стандартов ISO 9001.

Новый этап развития Заволжского моторного завода связан с именем нового собственника предприятия

В 2001 году ОАО «ЗМЗ» вошло в состав холдинга ОАО «Северсталь-авто».

В 2002 году на ЗМЗ запущено производство первых опытных партий дизеля ЗМЗ-514 для проведения натурных испытаний на вторичном рынке.

В 2002 году внедрена уникальная автоматизированная система планирования и учета расходов. Система не имеет аналогов на серийных предприятиях российского машиностроения.

В сентябре 2003 года ЗМЗ сертифицировал систему менеджмента качества всей продукции на соответствие требованиям международных стандартов ISO 9001 версии 2000.

В ноябре 2003 г. на ЗМЗ были разработаны и изготовлены опытно-конструкторские и опытно-конструкторские образцы первой серии ЗМЗ-215. 10 с 4-цилиндровым бензиновым двигателем (2,5 л) «Евро-3».

В 2003 году на ЗМЗ начато внедрение производственной системы на базе компонентов Toyota Production System.

28 апреля 2004 года с главного конвейера ЗМЗ сошел 13000000-й двигатель.

В ноябре 2005 года на ЗМЗ запущен новый конвейер в производство и промышленное производство дизельного двигателя ЗМЗ-5143 эконом-класса (2,24 л), отвечающего требованиям «Евро-2» для автомобилей УАЗ-HANTER.

8 ноября 2005 г. собран 1000000-й двигатель семейства ЗМЗ-406.

Реорганизация на ЗМЗ завершена в 2005 году.

На базе инструментального, прессового, литейного производства, участка производства подшипников скольжения, службы ремонта и технического обслуживания оборудования, транспортного цеха создано шесть дочерних производств: ООО «Специнструмент», ООО «Завод« Металлоформ »,« Литейный завод » ООО «РосАлит», ООО «ЗМЗ-Плоские подшипники», ООО «ЗМЗ-Транссервис».

Основная цель предприятия - производство двигателей - сосредоточено на ОАО «ЗМЗ».

8 августа 2006 года на ЗМЗ изготовлен 1000-й дизельный двигатель ЗМЗ-5143 (2,2 л) «Евро-2» для автомобиля «УАЗ-ХАНТЕР» Ульяновского автомобильного завода.

29 ноября 2006 г. государственная комиссия на итоговом заседании в ОАО «ЗМЗ» проверила полный цикл приемочных испытаний опытных образцов дизельного двигателя ЗМЗ-5148 с системой «Common Rail», «Евро-3». «подтвердила пригодность конструкции двигателя, разработанной на ЗМЗ, для промышленного производства.

21 декабря 2006 г. на ЗМЗ в присутствии губернатора ЗМЗ между ОАО «Северсталь-авто» и Fiat Powertrain Technologies был подписан меморандум о намерениях по созданию совместного предприятия по производству дизельных двигателей серии F1A в России. Нижегородская область В.Шанцев. Проект будет реализован на промышленной площадке Заволжского моторного завода.

В мае 2007 г. ОАО «ЗМЗ» по результатам экологического рейтинга 137 ведущих компаний России, проведенного Международным социально-экономическим союзом (ISEU) и Независимым экологическим рейтинговым агентством (АНО «НЕРА»), вошло в первую 10 лидеров. по четырем из шести вариантов ранжирования по экологической эффективности бизнеса

В сентябре 2007 года на ЗМЗ в рамках СП «Северсталь-авто» с масштабом Fiat Powertrain Technologies на производственной площадке завода были проведены работы по предпланированию двигателей F1A.

С целью размещения нового производства было освобождено собственное производственное здание № 6 общей площадью 30 тыс. Кв.м. За короткое время без остановки главного сборочного конвейера и сохранения темпов производства продукции 678 единиц оборудования были перенесены из шестого корпуса и переустановлены в других цехах завода. Тогда сразу начались строительные работы.

В ОАО «ЗМЗ» с целью расширения сферы применения выпускаемой продукции создан макет бензинового двигателя «Евро-3» ЗМЗ-4054.10 (2,5 л) для легкового автомобиля «Дукато».

29 ноября в рамках введения в действие экологических требований «Евро-3» на территории России с 1 января 2008 года состоялась первая пробная партия 4-цилиндровых бензиновых двигателей «Евро-3» для автомобилей ГАЗ и УАЗ. собран на главном сборочном конвейере ЗМЗ.

В декабре 2007 года был реализован проект по дальнейшему развитию предприятия. В течение 1 года параллельно с предпроектными работами на ЗМЗ велась разработка и усовершенствование конструкции нового продукта семейства бензиновых двигателей «Евро-3».

С января 2008 г. на ЗМЗ в рамках введения в действие требований «Евро-3» на территории России начат массовый выпуск 4-цилиндровых бензиновых двигателей «Евро-3» для автомобилей автозаводов ГАЗ и УАЗ. начал.

В феврале 2008 года ЗМЗ получил Сертификат соответствия, подтверждающий соответствие системы экологического менеджмента предприятия требованиям международного стандарта ISO 14 001-2007.

В марте 2008 года ОАО «ЗМЗ» получило одобрение Fiat на установку двигателя ЗМЗ-405 (2,5 л) на автомобиль Fiat-Ducato как соответствующий по техническим характеристикам европейским требованиям.

В марте 2008 года в 3-м цехе ОАО «ЗМЗ» на полную мощность введен новый конвейер промышленной сборки дизеля ЗМЗ-5143, перенесенный из 6-го цеха.

16 th апрель 2008 г. С главного конвейера ЗМЗ изготовлено 14ooooх мотор. «14-миллионным» юбилейным двигателем стал бензиновый двигатель «Евро-3» 406 семейства ЗМЗ-409.04 (2,7 л).

13 th Август 2008 г. официально зарегистрирована торговая марка «Двойная жизнь».

В сентябре 2008 года подготовлены 3 опытных образца дизельного двигателя «Евро-4» ЗМЗ-51432 с топливной системой Common Rail производства «BOSCH» в составе автомобиля УАЗ-Хантер.

С 1 st. октября 2008 года на ЗМЗ внедрена Система Управления Организацией (OMS), соответствующая требованиям международного автомобильного стандарта ISO / TS 16 949 версии 2002 года.

18 th Февраль 2009 г. ОАО «ЗМЗ» заключило договор с ЗАО «Форд Мотор Компани» (FMC) на поставку запасных частей - 4-х видов кронштейнов - для автомобилей «Форд-Фокус», собираемых на предприятии Ford во Всеволожске. .

Для Заволжского моторного завода договор с FMC - первый проект в истории предприятия в таком направлении деятельности, как производство автокомпонентов по заказам иностранных автомобильных компаний, работающих на территории России.

В мае 2009 года в опытном цехе ЗМЗ новый 8-цилиндровый двигатель V-образной формы с увеличенным рабочим объемом до 5,05 л прошел оценочные испытания и успешно подтвердил заявленные технические характеристики по мощности и крутящему моменту

Конструкторы ЗМЗ

по заказу Павловского автобусного завода разработали вариант V-8 (5,05 л) с повышенными силовыми характеристиками. Необычность новой «восьмерки» заключается в возможности работы со сжатым природным газом.

В августе 2009 года ЗМЗ получил новый Аттестат аккредитации научно-исследовательского центра «Мотор» на техническую компетентность в системе сертификации ГОСТ Р и международном стандарте ISO со сроком действия до 2014 года, который дает право проводить сертификационные испытания автомобильной продукции как местных автопроизводителей, так и иностранный.

В августе 2009 года ЗМЗ совместно с УАЗом и Минобороны провел типовые испытания военной модификации автомобиля Hunter с дизельным двигателем ЗМЗ-5143. Дизель принят на оснащение военными внедорожниками.

2 nd ноябрь ЗМЗ в соответствии с утвержденным графиком полностью завершил передачу производства гаек и болтов (изготовление деталей из листового проката) на аутсорсинг компании «Fleig and Hommel».

25 ноября 2009 г.ЗМЗ с положительными результатами прошел основной сертификационный аудит системы менеджмента организации (СУО) на соответствие требованиям международного стандарта ISO / TS 16 949 версия 2009 г.

от 1 st декабря 2009. ЗМЗ полностью прекратил сброс сточных вод со своей промплощадки в Волгу. В рамках реализованного экологического проекта с объемом инвестиций в 14,0 млн руб. На ЗМЗ закрыты два водоотведения дождевой воды в р. Волгу.

Февраль 2010 г. Новая лицензия на образовательную деятельность предоставлена ​​ОАО «ЗМЗ» сроком действия до 2015 года. Предприятие имеет право проводить повышение квалификации, обучение и переподготовку рабочих по 47 профессиям машиностроительной отрасли.

март 2010 г. Сертификат соответствия системы организационного менеджмента (ОАО «ЗМЗ») международному автомобильному стандарту ISO / TS 16 949 (версия 2009 г.) передан ОАО «ЗМЗ» сроком действия до февраля 2013 г.ЗМЗ стал первым моторным заводом, получившим сертификат соответствия системы организационного менеджмента ISO / TS 16 949.

16 апреля , 2010. ОАО «ЗМЗ» награждено Дипломом от первой степени имени И.П. Кулибиной в номинации «Лучший промышленный образец в сфере наземного транспорта» дизельного двигателя типа ЗМЗ-5143.10 и пять Дипломов второй и третьей степени в номинациях «Наземный транспорт», «Транспорт». »и« Машиностроение »на патенты на автокомпоненты, такие как ведомые диски, поршень, клапанная крышка, крышка клапанной пружины, стирально-сушильная машина для очистки корпусных деталей по результатам IV областного конкурса предметов. интеллектуальной собственности назван «Патентом года».

Джурасов Сергей Павлович назначен генеральным директором ОАО «ЗМЗ» с 6 -го -го мая 2010 года решением заседания совета директоров «ЗМЗ» от 4 мая -го , 2010 .

Решение о формировании единой структуры управления ОАО «ЗМЗ» принято с целью оптимизации ключевых процессов управления, повышения эффективности коммуникаций и эффективности управления бизнесом.

Июнь 2010 г. Статус «Q1-поставщик - гарантированное качество Ford» получил ОАО «ЗМЗ». В этом статусе ОАО «ЗМЗ» внесено в глобальную базу поставщиков.

«Q1-supllier» - динамично развивающийся поставщик очень высокого уровня, отвечающий международным и специфическим требованиям «Ford» согласно рейтингу поставщиков «Ford».

июнь 2010 г. «ЗМЗ» и его дочерние компании, такие как «РосЛит» и «Металлоформ» успешно прошли производственный аудит для получения статуса потенциального поставщика в рамках совместного проекта данного компании с «АвтоВАЗом» - , осуществлено компанией «RENAULT-NISSAN».

июль 2010г. Испытательный центр «Мотор» «ЗМЗ» подтвердил действие Аттестата аккредитации на техническую компетентность в системе сертификации ГОСТ Р и международного стандарта ISO на 2009 год, дающего право на ношение. прошли сертификационные испытания продукции автомобильного производства как отечественных, так и зарубежных автопроизводителей.

Опытные образцы двигателей для работы на газовом топливе комбинированных электростанций по договору с НАМИ в рамках государственного заказа изготовлены на «ЗМЗ».

август 2010 года. «ЗМЗ» проводит сертификацию бензинового V-образного восьмицилиндрового двигателя ЗМЗ-52342.10 для автобусов «ПАЗ» на соответствие требованиям Евро-4 (экологический класс 4) по соглашению с » Павловский автобус "ООО

"

Сентябрь 2010 г. На ЗМЗ произведена подготовка рычагов управления для автомобилей УАЗ.

Первая партия кронштейнов КД для автомобилей Ford изготовлена ​​на «ЗМЗ» и поставлена ​​на заводы Европы (Германия, Испания) 30 сентября -го .

Октябрь 2010 г. «ЗМЗ» приступил к проектам НИОКР и опытно-конструкторских работ по созданию дизельного двигателя экологического класса «Евро-4» для перспективных моделей автомобилей УАЗ. Изготовление опытных образцов и их испытания проводятся на опытной базе ЗМЗ, УАЗ и подразделений компании «BOSCH».

Инспекционный аудит системы организационного менеджмента в национальной системе ГОСТ Р на подтверждение действительности выданного российского Сертификата за год успешно прошел на «ЗМЗ» 21 октября ст. .

Инспекционный аудит системы менеджмента организации на подтверждение действительности выданного Сертификата соответствия требованиям международного автомобильного стандарта ISO / TS 16 949 версии 2009 за год успешно прошел на «ЗМЗ» 29 октября -го .

Диплом, подтверждающий статус Q1-поставщика компании Ford, был вручен ЗМЗ 9 ноября -го , 2010 .

«ЗМЗ» награжден Дипломом и подвижным кубком чемпиона по результатам осмотра за лучшую организационную работу с молодежью среди предприятий муниципального образования Нижегородской области в рамках XII областного конкурса «Золотые руки». в ноябре.

Опытная партия восстановленного сцепления бензиновых двигателей семейства усовершенствованных автомобилей УАЗ собственной разработки изготовлена ​​ декабря 2010 г. .

Завершена подготовка серийных бензиновых двигателей для работы на двухтопливном топливе ЗМЗ-409 (2,7 л) для автомобилей УАЗ с вагонной кабиной и модернизированного семейства автомобилей с оснащением бензобаком декабря.

На ЯАЗ отгружена первая партия двухтопливных двигателей.

«ЗМЗ» успешно завершил II этап работ по производству двигателей специального назначения комбинированной энергетической установкой с НАМИ в рамках госконтракта декабря года.

Изготовлено три четырехцилиндровых двигателя: газовый двигатель в количестве одной единицы, дизельные двигатели с системой Common Rail в количестве двух штук.

Двигатели комбинированной силовой установки установлены на автобусы ЛиАЗ и ПАЗ и успешно прошли испытания.

Правительственная комиссия приняла результаты тестирования проведенного тестирования положительно.

Январь 2011 г. . ОАО «ЗМЗ» награждено Благодарственным письмом Администрации Городезского района «За большой вклад в укрепление социально-экономического партнерства и добросовестное выполнение обязательств по договору« Содружество »2010».

Март 2011 . ОАО «ЗМЗ» награждено Дипломом победителя Всероссийского конкурса «Лучшие предприятия России. Динамика, эффективность, ответственность - 2010 »в номинации« За развитие энергосберегающих технологий и энергоэффективности производства ».

13 июля 2011 года рабочая группа по модернизации моногородов при Правительственной комиссии Российской Федерации по экономическому развитию и интеграции в городах Заволжье и Павлово Нижегородской области в рамках выездной миссии посетила производственную площадку ЗМЗ.

В октябре 2011 года . ОАО «ЗМЗ» с положительной оценкой прошло 2 инспекционных аудита: в национальной системе ГОСТ Р о подтверждении действия Российского Сертификата и системе ISO - о подтверждении действия Сертификата соответствия требованиям международного автомобильного стандарта ISO / TS 16949 версия 2009 г.

Срок действия сертификатов - один год.

На 30 ноябрь 2011 г. Первые 4-цилиндровые бензиновые двигатели ЗМЗ ЕВРО 4 ЗМЗ -40905 и ЗМЗ-40911 (рабочий объем 2,7 л) были собраны на главном сборочном конвейере в режиме серийного производства в порядке практиковать производственный процесс.

Данные двигатели предназначены для использования в легковых автомобилях «УАЗ-Патриот» и «УАЗ-Хантер» вагонном исполнении.

14 -го декабря 2011 года произведена сборка первого дизельного двигателя Евро-4 .

Малогабаритный дизельный двигатель нового поколения ЗМЗ-51432 (2,2л) с системой подачи топлива «Common Rail» - абсолютно новый продукт, требующий новой технологии изготовления и сборки.

Новый дизельный двигатель будет выпускаться в другой новой марке для комплектации всего семейства легковых и грузовых автомобилей УАЗ.

Проведение комплекса работ по разработке двигателей до уровня Евро 4 было организовано с использованием возможностей технической базы и с участием специалистов отдела НИОКР из отдела главного конструктора ЗМЗ, УАЗ, Bosch и предприятий-поставщиков комплектующих.

В конце декабря 2011г. после проведения квалификационных испытаний в НИОКР ОАО «ЗМЗ» бензиновые и дизельные двигатели Евро-4 переданы в УАЗ для мастеров сборки автомобилей на конвейере.

В декабре 2011 года в рамках стратегии по диверсификации ЗМЗ по контракту с «Knorr-Bremse» освоил

Выполнены технологические процессы 2-х новых типов коленчатых валов для компрессоров дизельных двигателей Avodiesel проекта «КАММИНС-КАМА», а также наладка технологических процессов картера компрессора КАМАЗ.

Январь 2012 г. ОАО «ЗМЗ» награждено Благодарственным письмом администрации Городезского района «За большой вклад в укрепление социально-экономического партнерства и добросовестное выполнение обязательств по договору« Содружество »2011 года».

. «ЗМЗ» по результатам сертификационного аудита деятельности работодателя по обеспечению безопасных условий труда выдан сертификат соответствия организации деятельности по охране труда на предприятии требованиям нормативных правовых актов РФ в сфере охраны труда.

Данный сертификат означает, что система управления условиями труда и охраной труда на ЗМЗ соответствует не только требованиям Трудового кодекса РФ, но и нормам по охране труда Международной организации труда и дает возможность поставлять продукцию на мировой рынок.

23 рд Март 2012 г. ЗМЗ и немецкая компания «LEONI» подписали договор купли-продажи 6 корпуса ЗМЗ площадью 32 тыс. Кв.м.

LEONI стал новым резидентом индустриального парка по производству автокомпонентов, создаваемого на промышленной площадке ЗМЗ.

В марте 2012 года в рамках развития производства автокомпонентов ЗМЗ начал масштабные производственные поставки автокомпонентов новой линейки для компании «Knorr Bremse»: 2 новых типа коленчатых валов - для компрессоров дизельных двигателей О «Автодизель» и компрессоров для двигатель по проекту «КАММИНС-КАМА», а также корпуса компрессоров КАМАЗ.

В апреле 2012 года ЗМЗ произвел первую крупносерийную партию (359 шт.) Дизельных двигателей новой конструкции с Common Rail по заказу УАЗ для комплектации автомобилей - «УАЗ-Патриот», «УАЗ-Хантер», «Карго».

В мае 2012 года в сети ЗМЗ открыт новый раздел «Услуги предприятия».

5 т. Июнь 2012 г. Состоялось годовое собрание акционеров ЗМЗ.

6, 7 июня на ЗМЗ встреча с генеральным директором СОЛЛЕРС В.А. Швецовым: перспективы развития основных компетенций ЗМЗ - производство двигателей и автокомпонентов, а также стратегия развития РосАлит ».

9 августа 2012 года в рамках разработки автокомпонентов стартовал новый проект на базе РосАлит-ЗМЗ: подписан контракт с компанией «ZF-Kama» (Германия) на поставку продукции 6 наименований алюминиевых отливок корпусов коробок передач, которые устанавливаются на автомобили «КАМАЗ», плюс обработка 2-х наименований корпуса.

9 1 августа Этап реализации проекта «СОЛЛЕРС - Спезавтомобили» на площадях НИЦ ЗМЗ. Подготовлены производственные площади. На базе Ford-Transit собрана первая опытная партия автомобилей: «скорая помощь» и «микроавтобус».

22 nd августа заключен договор с компанией «Flaig + Hommel Grouppe», имеющей производство гаек и болтов в г. Заволжье, что требует дополнительных площадей для размещения своего производства, о продаже цеха упаковки ЗМЗ.

В сентябре 2012 г. ЗМЗ расширил географию глобальных поставок скоб по заказу «FORD» - начало поставок на Тайвань. География глобальных поставок: Европа, Аргентина, Китай, Таиланд, Вьетнам, Тайвань.

В октябре 2012 года комитет по стратегии компании «СОЛЛЕРС» принял стратегию по развитию промплощадки ЗМЗ.

«ЗМЗ» выделен в индивидуальную управляющую структуру для создания индустриального парка поставщиков автокомпонентов на базе производственной площадки с назначением нового генерального директора - ..Матушина.

1 st Ноябрь 2012 г. на территории завода ЗМЗ 100% дочернее предприятие - ООО «ЗМЗ-Автокомпонент» (назначен руководитель А.Н. Наволозкий), которому была передана функция по производству комплектующих с сохранением технических и кадровых ресурсов предприятия.

С 13 -го до 23 -го Ноябрь «ЗМЗ» с положительными результатами прошел два ресертификационных аудита системы менеджмента организации (ОМС) на получение новых Сертификатов соответствия требованиям стандартов ГОСТ Р и международного автомобильного стандарта ISO / TS 16 949: 2009 со сроком действия 3 года.

В декабре 2012 года в рамках стратегии развития промплощадки ЗМЗ расширил спектр нового направления деятельности - оказание платных инфраструктурных услуг резидентам промплощадки: компании «LEONI», «Daido Metal Russia», «Trelleborg Automotive», «SOLLERS- Спезавтомобили ».

Январь 2014 г.

01.01.2014 функция по производству двигателей передана дочернему обществу «Мотор» с сохранением кадровых и технических ресурсов.

17 th апрель 2014 г. .- 56 лет со дня основания Заволжского моторного завода.

21-22 -й день апреля 2014 «ЗМЗ» прошел второй плановый инспекционный аудит Системы управления организацией (СУО) с положительными результатами в системе ГОСТ с расширением сферы сертификации по дочерним обществам «ЗМЗ-Автокомпонент» и « Мотор ».

29 апрель 2014 года. - годовое собрание акционеров «ЗМЗ».

Август 2014 г. «ЗМЗ» и его дочерние предприятия «ЗМЗ-Автокомпонент» и «Мотор» получили Сертификаты, подтверждающие соответствие системе менеджмента качества применительно к проектированию двигателей и автокомпонентов, производству и продаже автокомпонентов, оказанию услуг по лабораторно-измерительным и метрологическим исследованиям. услуги, услуги водоснабжения и теплоснабжения, водоотведения, а также обучение персонала требованиям ГОСТ ISO 9001-2011 (ISO 9001: 2008). Услуги прошли сертификацию впервые.

от 1 st сентябрь 2014 . решением совета директоров ЗМЗ генеральным директором назначен Курбанаев Алексей.

Октябрь 2014 г. «ЗМЗ» приступил к реализации основного этапа проекта по разработке двигателей Евро 5 по заявкам основных заказчиков: «УАЗ», «ПАЗ» и нового заказчика - компании «Bow-RUS».

декабрь 2014. В рамках девелопмента на своей промплощадке «ЗМЗ» подписывает договор со следующим резидентом - компанией «Мобил ГазСервис» на продажу здания электроцеха под размещение выхлопных систем.

Двигатель умз 417 и его модификации. Головка цилиндра рабочая

Мотор 417 для УАЗ

Сердце автомобиля - двигатель. Его жизнь зависит от того, насколько хорошо работают его компоненты, насколько грамотно вы ухаживаете за ним. На данный момент существует широкий выбор силовых агрегатов, каждый имеет свои отличительные особенности, плюсы и минусы, рассчитан на конкретную модель и требует индивидуального подхода, знания ее технических характеристик.

Сегодня мы поговорим о двигателях, устанавливаемых на разные модели УАЗ.Новинки компании, стильный УАЗ Хантер и выносливый УАЗ Патриот, модели прошлых лет, по-прежнему востребованные у огромной потребительской аудитории - УАЗ 3303, автомобили с двигателями УАЗ 421, 4216, 402. Также стоит рассказать о таком универсальном агрегате, как двигатель УАЗ 417.

Технические характеристики некоторых моделей УАЗ

УАЗ Патриот - отличный, практичный и эстетичный внедорожник отечественного производства. Оснащается двумя типами двигателей, бензиновым и дизельным, объемом 2 штуки.2 литра, объемом 128 и 116 литров. от. соответственно. Мотор работает в паре с пятиступенчатой ​​механической коробкой передач и передним приводом. В основном на автомобиль устанавливаются двигатели УАЗ 4216, 421, 402. Максимальная скорость, на которую способен УАЗ Патриот - 155 км / ч. На сотню километров двигатель расходует от 9,5 до 10,4 литров топлива в режиме шоссе.

УАЗ Хантер - яркий оригинальный внедорожник, созданный с учетом всех последних достижений и мирового опыта.Машина отличается хорошей устойчивостью, отличной управляемостью и надежностью. Под капотом устанавливаются два двигателя: бензиновый 2,7-литровый двигатель мощностью 112 л. от. и 2,2-литровый дизель мощностью 92 л. от. Моторы агрегатируются с шестиступенчатой ​​механической коробкой передач и задним приводом ... Максимальная скорость УАЗ Хантер составляет 120-130 км / ч. Расход топлива в режиме трассы 10-13,2 литра на 100 км.

3303 УАЗ модель

УАЗ 3303 - во всех смыслах товар, практичный пикап, нашедший свое применение как в различных государственных службах, так и в частных руках.Дебютировавший еще в 1985 году, он все еще находится в производстве. Под капотом установлено несколько типов бензиновых двигателей. Работает с задним приводом и пятиступенчатой ​​механической коробкой передач ... На автомобиль можно устанавливать двигатели УАЗ 4216, 402, 421.

Каждый из двигателей рано или поздно нуждается в ремонте, и водитель в спешке пытается найти правильный ответ на вопрос, какой двигатель можно поставить на свою машину взамен вышедшего из строя.

Специфика двигателя УАЗ 417

Бензиновый двигатель УАЗ 417 или УМЗ 417 - рядный карбюраторный, четырехцилиндровый, двухклапанный силовой агрегат... Впервые этот мотор появился в 1989 году, его выпуск продолжается и по сей день. Агрегат изготовлен из алюминия, что делает его легче и эффективнее. Двигатель отличается хорошей мощностью, выносливостью, живучестью, неприхотливостью - главными качествами для внедорожника. Ход поршня 92, объем 2,5 литра, мощность 92 литра. с., крутящий момент - 172 Нм. Силовой агрегат соответствует евростандарту 1, имеет качество умеренного КПД, в городском режиме сжигает 14,5 л топлива на 100 км пути, 8. 4 литра по трассе и 10,5 литров в смешанном режиме.

Это действительно надежный двигатель

417 - это эволюционный шаг в развитии, он пришел на смену УМЗ 414, который устарел еще в 70-х годах. В отличие от предшественника, 417 обладает лучшими характеристиками, надежнее и эффективнее. У него большие клапаны и новый воздушный фильтр. Мотор УАЗ 417 выпускается в четырех модификациях, каждая из которых имеет свой круг назначения. Аналогичными характеристиками обладает двигатель УАЗ 402.

  • 417.10 емкостью 92 л. от. установлен на УАЗ 3303, а также на новых проектах УАЗ Хантер и УАЗ Патриот потребляет 76 бензина;
  • 4175.10 объемом 98 л. от. устанавливается на автомобиль Газель, использует 92 бензин;
  • 4178.10 - как и первый, устанавливается на УАЗ 3303, УАЗ Хантер, УАЗ Патриот и некоторые другие автомобили этой марки;
  • 4178.10-10 - аналог предыдущего агрегата, устанавливаемый на многие автомобили УАЗ.

Как и любой автомобильный агрегат, силовой агрегат со временем изнашивается. Если у вас двигатель УАЗ 417, ремонт не создаст столько проблем, как импортный двигатель, но все же есть свои тонкости. При необходимости этот двигатель легко заменить на УАЗ 402.

Неисправности двигателя - перегрев, стук, вибрация. Причины кроются в износе отдельных деталей: кулачков, подшипников, пружин, шайб и прочего. Поэтому лучше регулярно проверять состояние двигателя, вовремя не допуская поломки, чем тратить гораздо больше времени на его устранение позже.

Что влияет на износ двигателя

Во-первых, на износ двигателя влияет плохое, некачественное или давно использованное отработанное масло. Если вы постоянно забываете сменить смазку, то не рассчитывайте, что двигатель будет хорошо работать на старой. Проблема может не сразу дать о себе знать, но тогда доставит довольно много хлопот.

Плохое моторное масло разрушает двигатель

Во-вторых, если своевременно не устранить небольшую неисправность в работе мотора, то очень скоро она перерастет в серьезную поломку. Слышал легкий стук в двигателе? Сходите в мастерскую или самостоятельно пересортируйте мотор. Даже если стук вдруг прекратился, дефект от этого не исчез по взмаху волшебной палочки.

Дизельные двигатели подвержены перегреву поршней и, как следствие, выгоранию деталей. Чрезмерная нагрузка на двигатель быстро его изнашивает. Желательно более бережно относиться к двигателю.

Для двигателей 402, 417 УАЗ ремонт бывает трех видов.

  1. Первая скорая помощь - устранение неисправностей в работе с целью временного продления ресурса двигателя.Такая скорая помощь становится необходимой мерой, когда авария застала водителя где-то в пути.
  2. Частичный ремонт. Включает осмотр и частичную разборку для выявления и замены дефектных деталей.
  3. Капитальный ремонт. Это очень трудоемкая процедура, требующая ответственности и знаний. Учитывая особенности двигателей 402, 417 УАЗ, ремонт потребует много терпения.

Каждый водитель хотя бы раз в жизни задумывался над вопросом улучшения своего автомобиля, как в области дизайна, так и в плане технического наполнения. Тюнинг автомобилей УАЗ - это реальная возможность модернизировать автомобиль.

Чтобы получить больше лошадей, нужно заменить двигатель на импортный. Прекрасный мотор подойдет от Toyota - 2L-T. Он самый универсальный и практичный. Вы можете поставить отечественные двигатели с более мощными характеристиками, но японские двигатели все равно будут более экономичными.

Двигатель УАЗ улучшенный

Что мы получим в итоге? Во-первых, значительно улучшит дозирующую систему, во-вторых, скоростные возможности.Установка двигателя Toyota также снизит расход топлива.

Капитальный ремонт 417 УАЗ

Список работ:

  • диагностика проблемы;
  • разборка двигателя;
  • чистящие детали;
  • выявление дефектов и замена поврежденных деталей на новые;
  • моторная установка.

Замена коленвала 417 электродвигателя

Диагностика - наиболее трудоемкий и ответственный этап, ведь от правильности диагноза зависит конечный результат. Проблем может быть много, от типичного перегрева до дисбаланса. Выявить проблему можно с помощью специальной объемной таблицы. Довольно часто причиной поломок становится дефект коленчатого вала или головки блока. Первый дефект устраняется шлифовкой, второй - сваркой трещин.

Если речь идет о двигателе УАЗ 417, ремонт обязательно должен заканчиваться регулировкой, так как рабочие детали могут сбиться. При ремонте карбюраторного двигателя в процессе регулировки:

  • прерыватель зажигания, состояние и угол контакта;
  • холостой ход;
  • уровень токсичности мотора.

Капитальный ремонт двигателя УАЗ 417 обойдется от 3000 до 4000 рублей. Если вы ремонтируете импортный двигатель, цена будет немного выше: до 800 долларов, если это простой агрегат, и до 4000 долларов, если двигатель 8- или 12-цилиндровый.

24.04.2017

Грузовая модель 3303 от Ульяновского автозавода - одна из серии полноприводных грузовых автомобилей, в которую также входят фургон, микроавтобус, медицинский автомобиль и легковой автомобиль (Фермер).

Модель, получившая в народе прозвище «Буханка», уже более полувека путешествует по российским просторам, а под капотом эволюционировали двигатели ГАЗ-21. Некоторые модификации силовых агрегатов сейчас устанавливаются на УАЗ Хантер и Патриот.

Двигатель ЮМЗ 417/4175/4178 2,45 л


Следующим этапом усовершенствования двигателя ГАЗ-21 стал двигатель ЮМЗ 417 с увеличенной до 7 степенью сжатия, измененным распредвалом, новыми 47-мм впускными клапанами, со старыми выпускными клапанами.Также УМЗ 417 получил карбюратор на две камеры и новый воздушный фильтр. Позже в этих двигателях стали использовать коленчатый вал без сальника.

Если сравнивать УМЗ 417 с ЗМЗ 402, то различия будут косметическими: на 417 нет ребер жесткости, гильзы мягче, маховик большего размера, при этом принцип системы охлаждения обратный .

Другой впускной коллектор и выпускные клапаны меньшего размера влияют на мощность двигателя.

Неисправности двигателя полностью аналогичны недостаткам ЗМЗ 402, то есть есть посторонние шумы и стуки, необходимость регулировать клапаны каждые 10 тысяч километров, перегрев и так далее.

Вибрации и рывки возникают из-за кривой конструкции, что приводит к неравномерной подаче топлива.

Специалисты считают двигатель ЮМЗ 417 устаревшим, как и остальные агрегаты из семейства ГАЗ-21, а под капотом современных автомобилей им не место. один

Двигатель ЮМЗ 421/4213/4215/4216/4218 2,9 л

Силовой агрегат ЮМЗ 421 стал самой современной модификацией двигателя ГАЗ-21 и логическим развитием модели ЮМЗ-217, но при большом объеме выпускные клапаны увеличены до 39 мм.В новейших версиях УМЗ 421 уже установлена ​​система впрыска топлива.

Двигатель УМЗ 421 отличается от ЗМЗ 402 тонкими сухими гильзами, увеличившими прочность блока, с цилиндрами диаметром 100 мм, а пальцы в поршнях смещены на 7 мм. Вместо анахроничной набивки используется резиновая манжета и другие мелкие детали.

При этом в мировом масштабе двигатель не изменился, и по сути это тот же агрегат середины 50-х, но в улучшенном виде.

Из-за отсутствия гидроподъемников люфты придется регулировать каждые 10 тысяч километров.

К недостаткам UMP 421 можно отнести кривую конструкцию, которая влияет на возникновение рывков, вибраций и прочего.

Детонация в двигателе вызывается неотрегулированными клапанами, шатунными подшипниками или распределительным валом.

Перегрев мотора происходит из-за неисправности термостата, насоса или воздушной пробки в системе охлаждения.

К достоинствам УМЗ 421 можно отнести высокий крутящий момент, доступность запчастей и полную ремонтопригодность.Если позаботиться о двигателе и не перегружать его, то ресурс составит не менее 200 тысяч километров.

Двигатель ЗМЗ 409.10 / 4091.10 / 4092.10 / 4094.10 2.7

Базой для крупногабаритного двигателя ЗМЗ-409 послужил ЗМЗ-405, в котором используется коленчатый вал с увеличенным до 94 мм ходом, старые шатуны, модифицированные поршни, смещенные на 4 мм. В остальном это тот же 405 с той же высотой блока цилиндров, более тонкими межцилиндровыми перемычками и прорезями для охлаждения.Крутящий момент увеличился за счет увеличения производительности на 7 лошадиных сил, а последние модификации двигателей соответствуют экологическим стандартам Евро-3.

Неисправности включают заклинивание натяжителя цепи ГРМ, но не гнет клапан.

В перегреве двигателя виноват термостат или забитый радиатор.

Неисправности тяги - это «дело рук» катушек зажигания, которые необходимо заменить, иначе двигатель выйдет из строя.

Стуки возникают из-за гидравлического подъемника, который требует замены.

Заглушки, втулки шатуна и компрессия влияют на отключение двигателя.

Двигатель

Двигатель ЗМЗ 409

Производство

Марка двигателя

Года выпуска

1989-настоящее время

1993-настоящее время

2001-настоящее время

Материал блока цилиндров

алюминий

алюминий

Система снабжения

карбюратор

карбюратор / инжектор

инжектор

Количество цилиндров

Клапаны на цилиндр

Ход поршня, мм

Диаметр цилиндра, мм

Степень сжатия

8.2
7
8,8

Объем двигателя, куб. См

Мощность двигателя, л.с. / об / мин

Крутящий момент, Нм / об / мин

Экологические стандарты

Масса двигателя, кг

Расход топлива, л / 100 км
- город
- трасса
- смешанный.

14,5
8,4
10,6

-
10,0
11,0


11,5

Расход масла, гр. / 1000 км

Моторное масло

5W-30
5W-40
10W-30
10W-40
15W-30
15W-40
20W-30
20W-40

5W-30
5W-40
10W-30
10W-40
15W-40
20W-40

5W-30
5W-40
10W-30
10W-40
15W-40
20W-40

Сколько масла в двигателе

При замене заливка, л

Произведена замена масла, км

21.08.2017

ЮМЗ 417 - двигатель, специально созданный для внедорожников, выпускаемых Ульяновским автомобильным заводом: УАЗ-469 и УАЗ-452.Этот агрегат заменил двигатель 414.

Общие сведения о двигателе

Двигатель УМЗ-417 (фото внизу) имеет классическое вертикальное, рядное расположение группы цилиндров. По своему типу мотор относится к четырехтактным установкам с карбюраторной системой принудительной подачи топлива. Охлаждение двигателя также организовано традиционно для двигателя внутреннего сгорания и представляет собой замкнутый контур, заполняемый жидкостью, циркуляцию которой обеспечивает специальный насос. Моторное масло подается в агрегаты агрегата под давлением с дальнейшим разбрызгиванием.

Двигатель УМЗ-417: технические характеристики

  • Количество цилиндров (шт.) - 4.
  • Объем (см. Куб.) - 2445.
  • Диаметр одного цилиндра 92,0 мм.
  • Высота хода поршня 92,0 мм.
  • Степень сжатия 7,0.
  • Общее количество клапанов (шт.) - 8 (по паре на каждый цилиндр).
  • Тип привода ГРМ - OHV.
  • Мощность двигателя (при частоте вращения коленчатого вала 4 тыс. Об / мин) - 92 л.с. с.
  • Величина крутящего момента составляет 172 Нм при 2200 об / мин.
  • Рекомендуемый тип бензина - A 76.
  • Расход топлива (л / 100 км): городской режим - 14,5, загородная трасса - 8,4, смешанный режим - 10,6.
  • Объем масла - 5,8 л. (первый залив, следующий - 5 л.)
  • Норма расхода масла на отходы 100 г на 1 тыс. км.
  • Масса мотора (кг.) - 166.
  • Рабочий ресурс - 150 тыс. Км.

Характеристики двигателя в сравнении с предшественниками

Прежде всего, следует отметить, что двигатель 417-й модели, который УАЗ начал выпускать в 1989 году, является практически аналогом силового агрегата из Поволжья - ЗМЗ-402. , производство которого началось еще в 1981 году.Устанавливается на автомобили серий Волга и Газель. И различия между одним и другим не слишком значительны.

Следовательно, можно сказать, что ЮМЗ-417 получил совершенно новую ГБЦ, по сравнению с ЮМЗ-414, можно только с большой натяжкой, так как она аналогична головке ЗМЗ-402, но по сравнению со «старым» двигателем УАЗ степень сжатия увеличилась с 6,7 до 7.

Реальные изменения коснулись газораспределительного механизма.В первую очередь были установлены новый распредвал и выпускные клапаны (диаметр головки увеличился с 44 мм до 47 мм), при этом впускные клапаны остались прежними (36 мм). Кроме того, была изменена форма выпускного коллектора, который теперь представлял собой схему 4-1, то есть четыре патрубка от цилиндров сходились в один.

Сам блок отлит из алюминия, а гильзы - из чугуна. В двигателе 417 они сидят через прокладки из маслостойкой резины - это одно из слабых мест этого двигателя, так как снижается общая прочность блока.Кстати, у ЗМЗ-402 на гильзах есть медные прокладки. Кроме того, на УМЗ-417 ранних выпусков не предусматривались ребра жесткости, они появились позже.

Еще одно отличие УМП от ЗМЗ состоит в том, что на корпусе имеется специальное крепление для масляного фильтра ВАЗ (ВАЗ-2101).

Коленчатые и распредвалы, поршни с кольцами, толкатели клапанов и штоки для двигателя 417-й модели такие же, как и для ЗМЗ-402. Гильзы цилиндров у них разные, так как посадка разная из-за прокладок.Маховик двигателя УМЗ больше в диаметре и тяжелее, колокол, соответственно, также имеет увеличенные размеры.

Еще одним слабым местом двигателя является набивка: если в ЗМЗ она укладывается в специальные пазы в блоке цилиндров и крышке коленчатого вала, то у УМЗ навинчивается на ось и обжимается сверху стальными пластинами, что снижает герметичность совместный.

Двигатель ЮМЗ-417: отзывы владельцев

Если проанализировать отзывы владельцев автомобилей УАЗ, на которых установлен 417-й двигатель, то в целом они отмечают уникальную надежность агрегата.Двигатель может оставаться в рабочем состоянии даже после сильного перегрева. Его реальный ресурс значительно превышает заявленный заводом, при этом двигатель неприхотлив и вполне может нормально работать как на плохом бензине, так и на некачественном масле.

Но есть и недостатки:

  • Если водяная помпа двигателя ЗМЗ закачивает антифриз в блок цилиндров и забирает его из ГБЦ, то у УМЗ и подача, и отбор идет с головки, так как в результате двигатель охлаждается неравномерно и часто перегревается.
  • Так как выпускной коллектор выполнен по схеме 4-1, двигатель, как говорится, «не тянет» на средних и высоких оборотах.
  • Для заявленной мощности слишком большой расход бензина.
  • Просачивание масла через негерметичные соединения и даже через сам блок (плохая отливка корпуса, приводящая к образованию крупных пор, приводит к образованию микроканалов, по которым масло может попадать как наружу, так и в охлаждающую жидкость).
  • Отсутствие качественных запчастей.
  • Необходимость регулировки тепловых зазоров в клапанах.

Модификации двигателя

УМЗ-417.10 - устанавливается на УАЗ-3151. Мощность - 92 л.с. с. Двигатель рассчитан на бензин А 76.

УМЗ-4175.10 - имеет повышенную компрессию - 8,2. Мощность - 98 л.с. с. Бензин - Au 92. Устанавливается на автомобили из серии ГАЗель.

УМЗ-4178.10 - в качестве доработки получил новый впускной коллектор под карбюратор с двумя камерами.

УМЗ-4178.10.10. - предназначен для линейки автомобилей УАЗ. Для модернизации в нем была использована головка блока от ЮМЗ-421, а асбестовая набивка коленвала заменена на сальник.

Ремонт двигателя

Известно, что своевременное обслуживание двигателя позволяет значительно увеличить его ресурс. Поэтому масло в двигателе, чтобы продлить срок его службы, нужно менять каждые 10 тысяч км. В картер и маслоохладитель входит 5,8 литра, несливной остаток при следующей замене равен 0.5-1 л. Вместе с маслом меняется и фильтр (подходит от ВАЗ-2101).

Регулировку тепловых зазоров на клапанах проводить через каждые 15 тыс. Км.

Характеристики двигателя ЮМЗ-417

От
Производство УМП
Марка двигателя УМП-417
Годы выпуска 1989-настоящее время
Материал блока цилиндров алюминий
Система подачи карбюратор
Тип рядный
Количество цилиндров 4
Клапаны на цилиндр 2
Ход поршня, мм 92
Диаметр цилиндра, мм 92
Степень сжатия 7
8.2 *
Объем двигателя, куб. См 2445
Мощность двигателя, л.с. / об / мин 92/4000
Крутящий момент, Нм / об / мин 172/2200
Топливо 76
Экологические стандарты Евро-1
Масса двигателя, кг 166
Расход топлива, л / 100 км
- город
- трасса
- смешанный.

14,5
8,4
10,6
Расход масла, гр. / 1000 км до 100
Моторное масло 5W-30
5W-40
10W-30
10W-40
15W-30
15W-40
20W-30
20W-40
Сколько масла в двигателе 5,8
Замена масла проведена, км 10000
Температура эксплуатации двигателя, град. ~ 90
Ресурс двигателя, тыс. Км
- по данным завода
- по практике

н.о.
~ 150
Тюнинг
- потенциал
- без потери ресурса

н.о.
н.о.
Установлен двигатель УАЗ Буханка
УАЗ 469 Бобик

Неисправности и ремонт двигателя 469 / Буханки ЮМЗ-417

Двигатель ЮМЗ-417 - очередная ступень эволюции двигателя ГАЗ-21, пришедший на смену двигателю ЮМЗ-414, от которого он отличается повышенной степенью сжатия с 6.7 на 7, другой распредвал, увеличены впускные клапаны до 47мм (было 44мм), старый выхлоп 36мм, установлен двухкамерный карбюратор, еще один воздушный фильтр. В более поздних модификациях применялся коленчатый вал УМЗ-421 без сальника.
Сравнивая наш мотор с двигателем 402 от ЗМЗ, становится понятно, что это абсолютно одинаковые моторы и различия их очень косметические: на первых 417 блоках нет ребер жесткости, гильзы не такие жесткие, маховик побольше чем 402 метра, перевёрнут принцип охлаждения системы.Разница в мощности вызвана другим выпускным коллектором и меньшими выпускными клапанами (36 мм против 39 мм), в последней версии мотора клапаны 39 мм. На этом более или менее важные различия заканчиваются.

Модификации двигателя ЮМЗ 417

1. УМЗ 417.10 - двигатель маршевый, степень сжатия 7 на 76 бензин. Мощность 92 л.с. Соответствие экологическим требованиям Евро-1. Предназначен для автомобилей УАЗ.
2. УМП 4175.10 - аналог УМП 417.10. Степень сжатия 8.2 по 92 бензина. Мощность 98 л.с. Используется на автомобилях Газель.
3. УМП 4178.10 - аналог УМП 417.10, коллектор для двухкамерного карбюратора. Используется на автомобилях УАЗ.
4. ЮМЗ 4178.10-10 - аналог ЮМЗ 4178.10, ГБЦ от ЮМЗ-421 с увеличенными выпускными клапанами до 39мм. Вместо набивки используется сальник. Насос на блок. Мотор используется на автомобилях УАЗ.

Неисправности двигателей ЮМЗ 417

По неполадкам и неисправностям мотор на 100% похож на ЗМЗ-402.Вибрации, рывки, перегрев, стуки, регулировка клапанов каждые 10 000 км и многие другие прелести никуда не делись и не дождутся вас. Подробно о проблемах двигателя читаем.
В общем, УМЗ-417 такой же старый по конструкции, как и все остальные родственники 21-го «Волги», включая замену 417 - ЮМЗ-421.

Тюнинг двигателя 469 / Буханки УМЗ-417

Атмосферный UMP 417

Вариантов, как увеличить мощность карбюраторного двигателя ЮМЗ-417 не так уж и много, но что-то можно сделать.Для начала нужно уравновесить ЦПГ и коленчатый вал маховиком, поставить головку от 421-го двигателя, либо на штатном увеличить степень сжатия до 8,2 на 92 бензине, фрезеровав ГБЦ на высоту 95мм. Распредвал ОКБ Двигатель или подобный, для ходового мотора нужен вал с более широкой фазой (слишком широкий вал брать бессмысленно, т. К. ШПГ слишком тяжелый для высоких оборотов), нужны низкие, соответственно ставим узкая фаза. Заточиваем выпускные каналы до 39мм и устанавливаем клапаны от ЮМЗ-421.Устанавливаем выпускной коллектор от двигателя 421, патрубок выпускной диаметром 51мм. В результате всех преобразований мы получаем чуть более 100 л.с. Для увеличения мощности до 110 и более л.с. нужно перфорировать ГБЦ, отшлифовать камеры сгорания, заточить каналы, облегчить тяжелый тракторный поршень, коленчатый вал, балансировать, фрезеровать головку на высоту 94мм для бензина 95. Увеличивать турбонаддув без переделки впрыска некуда, переделка неадекватно дорога и дешевле установить изначально инжекторный УМЗ-421.Турбировать УМЗ-417 с мокрыми гильзами небезопасно, двигатель слишком хрупкий и не выдержит давления. По крайней мере, для наддува нужен 421-й двигатель с запрессованными гильзами.

Двигатель 417 устанавливался на старые УАЗ Буханка и 469 автомобилей. Этот мотор завоевал всеобщее признание своей простотой конструкции и хорошими техническими характеристиками. Больших отличий от 402-го мотора ЗМЗ нет.

Технические характеристики

Как уже упоминалось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически таким же, как и на ЗМЗ 402.Точнее, был скопирован базовый дизайн, а УМЗ внесла лишь косметические поправки.

Для улучшения работ на УАЗах и доработки двигателя переработаны маховик, выхлопная система и выпускные клапаны. Это конец оптимизации и модернизации двигателя.

Рассмотрим основные технические характеристики двигателя УАЗ 417:

Помимо оригинального мотора мир видел несколько модификаций:

  1. ЮМЗ 417.10 - двигатель маршевый, степень сжатия 7 на 76 бензин.Мощность 92 л.с. Соответствие экологическим требованиям Евро-1. Предназначен для автомобилей УАЗ.
  2. ЮМЗ 4175.10 - аналог ЮМЗ 417.10. Степень сжатия 8,2 для 92 бензина. Мощность 98 л.с. Используется на автомобилях Газель.
  3. УМЗ 4178.10 - аналог УМЗ 417.10, коллектор для двухкамерного карбюратора. Используется на автомобилях УАЗ.
  4. ЮМЗ 4178.10-10 - аналог ЮМЗ 4178.10, ГБЦ от ЮМЗ-421 с увеличенными выпускными клапанами до 39 мм. Вместо набивки используется сальник.Насос на блок. Мотор используется на автомобилях УАЗ.

Сервис

Техническое обслуживание двигателя достаточно простое. Итак, плановое сервисное обслуживание проводится каждые 15000 км. Сюда входит замена масла и фильтра. Для замены масла нужно открутить сливную пробку и подождать, пока не вытечет смазочная жидкость ... Затем завинчивается пробка и масло заливается через заливную горловину. Масляный фильтр меняют, когда в моторе нет масла.

Также в обслуживание

входит проверка всех систем, отсутствие протечек и неисправностей масла.Клапаны нужно регулировать каждые 30 000 км, а фильтрующий элемент воздушного фильтра - каждые 20 000 км.

Неисправности и ремонт

Основные неисправности 417-го ДВС точно такие же, как и у ЗМЗ 402. Рассмотрим, с какими основными проблемами придется столкнуться автомобилистам при эксплуатации силового агрегата УМЗ:

  1. Основная проблема - сальниковая набивка, которая устанавливается вместо заднего сальника коленвала. Часто течь начинается из-под детали, из-за размягчения продукта.
  2. Недоработанная конструкция впрыска делает впрыск топлива неравномерным, из-за этого часто пропадают холостые обороты и появляется вибрация.
  3. Частые регулировки клапанного механизма. Если вовремя не провести процесс, а именно после 15000 км пробега, то в двигателе появляется металлический стук.
  4. Постоянные проблемы с термостатом и перегрев. Эту проблему можно решить двумя способами. Сначала установите качественный импортный товар. Второй способ - вывести термостат из блока и установить его от ВАЗ «Классика».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, так как это конструктивная копия. Мотор 417 довольно легко ремонтировать даже в худшем техническом состоянии ... Итак, ведутся переборка силового агрегата, головка блока и замена расходников. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим основные позиции капитального ремонта УМЗ 417.

Разборка

На этом этапе полностью разбирается ДВС, а именно демонтируется головка блока, снимается поддон и разбираются все детали.Для двигателей этого типа поиск и устранение неисправностей проводится в процессе разборки. Сюда не входят только замеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твердости и толщины шейки коленчатого вала, а также его ремонтопригодности. Итак, если деталь подлежит ремонту, то определяется размер шейки и изделие передается на дальнейшую обработку.То же самое и с блоком цилиндров. Измеряются вкладыши и определяется ремонтный размер поршней.

Прессование ГБЦ 417 - это процесс определения наличия трещин в корпусе. Все отверстия на головке закрыты, кроме входа теплоносителя, в который подается горячая вода или керосин.

Далее специалист ищет утечки и трещины. Если нет, то ГБЦ отправляется в ремонт, а если есть, то все дефекты необходимо заварить.Поскольку деталь изготовлена ​​из алюминия, применяется аргонная сварка.

В гаражных условиях, для заделки отверстий в корпусе силового агрегата автомобилисты применяют холодную сварку.

Расточка

Расточены блок цилиндров и коленчатый вал. Если баллоны уже вышли из негабаритного размера, то устанавливаются гильзы стандартным диаметром 92 мм. Хонингование становится характерным для блока цилиндров - это один из процессов расточки цилиндров блока на специальном станке.Коленчатый вал растачивается на специальном агрегате, с использованием высоких оборотов и камня, полирующего шейки.

Головка цилиндра рабочая

Головка блока цилиндров также поддается переборке. Так, часто меняются клапаны, седла, сальники и манжеты. Не раз специалистам приходится производить замену направляющих клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно использовать гильзы с технологией k-line. Для этого используются бронзовые втулки 9 мм.

Сегодня замена распредвала - довольно распространенное явление.Это связано с тем, что двигателям 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание ... При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Монтажные работы выполняются на специальном стенде. Все детали устанавливаются в той же последовательности, что и в разобранном виде. Так, масляный и водяной насос часто поддается замене, устанавливается новый комплект прокладок.

Заключение

Двигатель УМЗ 417 на УАЗ - это оригинальная копия ЗМЗ 402, и, соответственно, мощный и надежный силовой агрегат. Как и у любого двигателя, у этого есть ряд недостатков, которые легко исправить с помощью доработки и тюнинга.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
