Автономный тестер катушек зажигания ММ-ТК-01
ВНИМАНИЕ!
С августа 2018 г. производится и продается новая модифицированная версия прибора, маркировка на стикере со штрих-кодом- Тестер катушек ММ-ТК-01(v2)
Отличия от предыдущей версии:
1. Улучшена защита устройства в цепи питания.
2. В слаботочных линиях управления установлены интеллектуальные ключи повышенной надежности.
3. Для исключения искровых пробоев в разъеме устройства и его самоповреждения, при тестировании некоторых ИКЗ, произведена пере распиновка разъема DB-15.
ПРИМЕЧАНИЕ! Кабели катушек зажигания ВАЗ и универсальный от предыдущей версии тестера НЕ ПОДХОДЯТ ! ! !
Для работы с тестером необходимо использовать новые кабели с маркировкой на штрих-коде: Кабель модулей и катушек зажигания ВАЗ (v2) и Кабель катушек зажигания универсальный (v2).
Схеме кабеля модулей и катушек зажигания ВАЗ (v2)
Схема универсального кабеля катушек зажигания (v2)
Тестер предназначен для тестирования сдвоенных (DIS) и одиночных катушек зажигания, включая модули зажигания (катушка с встроенным мощным ключом) и ИКЗ
Технические характеристики:
напряжения питания 11.
..18 В
максимальный потребляемый ток 3.5 А
регулировка длительности импульса накопления 1.2….3.5 мс
регулировка оборотов (эмуляция работы DIS системы зажигания) 600….6000 об./мин
защита от переполюсовки: есть
защита от КЗ в первичной обмотки катушек: есть
Прибор выполнен на жесткой логике, без использования микропроцессора, что позволяет обеспечивать стабильность работы в условиях больших электромагнитных помех.
Функциональность устройства полностью соответствует компьютерному тесту модулей и катушек зажигания, реализованного в приборах
Scan Master USB и Test-Master : http://motor-master.ru/content/10-diag/35-test-master?showall=&start=3
за исключением диапазона плавных регулировок длительности и оборотов, пределы которых указаны выше.
Выбор катушек (1-4, 2-3) осуществляется с помощью торцевых выключателей.
Для качественного проведения тестов рекомендуется использовать высоковольтный разрядник ММ-ВР-01:
http://motor-master.
ru/component/jshopping/product/view/3/144?Itemid=0
В нашем электронном магазине предлагается полный комплект оборудования для проведения тестов МЗ и КЗ
Разрядник комплектуется дополнительной насадкой (накручивается взамен обычной для ВВ проводов) для ИКЗ.
Приобрести можно здесь: http://motor-master.ru/products/spetspredlozheniya/komplekt-tester-katushek180815095036
Обзорное видео:
Тестер катушек часть 1: https://www.youtube.com/watch?v=E7-tOXg6AJI
Тестер катушек часть 2: http://www.youtube.com/watch?v=DClzNFHt … e=youtu.be
Многофункциональный тестер катушек зажигания. Супертестер.
Незаменимый прибор как для начинающего так и для опытного диагноста. Позволяет непосредственно протестировать компоненты, как на автомобиле так и вне его.
Тестер предназначен для:
- Проверки на работоспособность катушек DIS и COP
- Проверки на работоспособность катушек со встроенным коммутатором
- Проверки на работоспособность высоковольтных проводов
- Проверки на работоспособность электромагнитных клапанов
- Проверки на работоспособность датчиков кислорода (циркониевый)
-
Проверки на работоспособность генераторов управляемых сигналом 120-160Гц с помощью изменения скважности сигнала.
- Проверка плавности движения и полноты хода ВСЕХ регуляторов фазовращения изменения фаз ГРМ, а так же регуляторов давления дизельных авто и авто с ТНВД
В комплект входят:
- Тестер
- Кабель катушек DIS и COP
- Кабель катушек со встроенным коммутатором
- Кабель для проверки клапанов
- Кабель – игла для проверки датчика кислорода
- Кабель – игла для проверки генератора
- Разрядник собственного производства (опция)
- Инструкция
youtube.com/embed/8r2uAGmtncM»/>
ПОЛНАЯ ИНСТРУКЦИЯ: СКАЧАТЬ
Тестер свечей зажигания
У каждой свечи зажигания есть свой определенный срок службы, хотя с нашими экстремальными условиями эксплуатации, этот срок может меняться. Хотя можно и просто заранее заменить свечи, но бывает что свечи стоят кругленькую сумму. По этому случаю для проверки и настройки свечей есть устройства. Вот про такой тестер я вам сейчас и расскажу.При покупке новых свечей, в магазинах обычно их тестировали, показывали как они вырабатывают искру, но это же на новых свечах. Не встречал не работающие новые свечи. А вот когда у вас на руках старые свечи, и к примеру ошибка пропуска зажигания в определенно цилиндре. Можно это сделать дедовским методом, на «искру».
Достаточно опасный метод, особенно когда высоковольтный кабель прошивает и вы в сланцах. После одно из такого тестирования у меня еще долго дергался палец, так как катушка зажигания может вырабатывать до 25-30 кв напряжение. Вообщем не приятное действо. Так вот для проверки работы, настройки зазора и существует такое устройство.

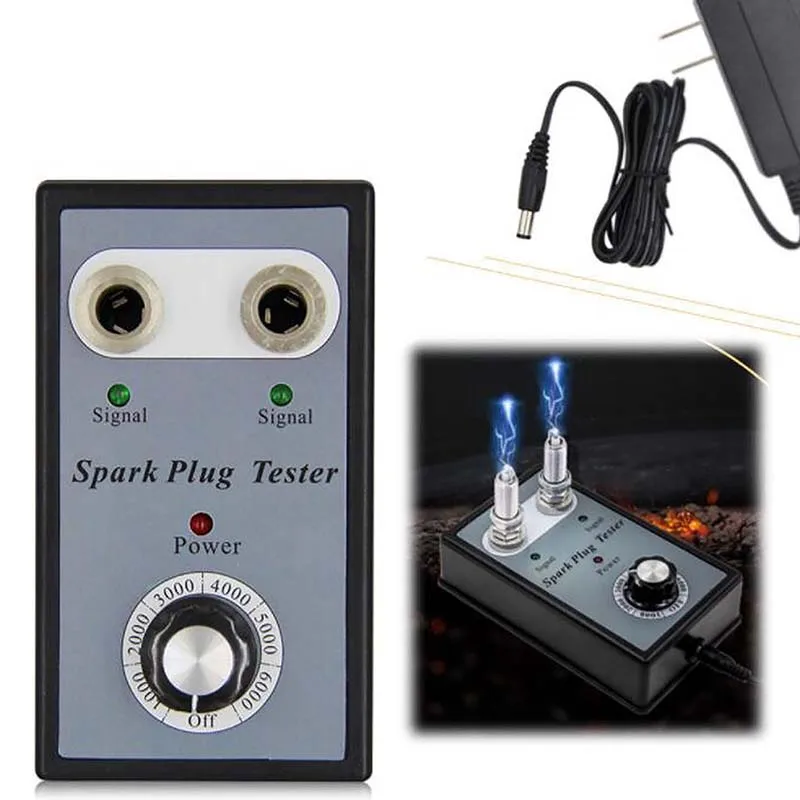

Коробка с 2 гнездами для установки свечи и блок питания.
Блок питания с евро вилкой. Длинный провод в 1.5 метра для подключения устройства к электро сети.
На блоке свой серийный номер
Характеристики блока питания. Питание от 220в, а вот на выходе 12в и 1.5а. Какой либо индикации о подключении к сети нет.

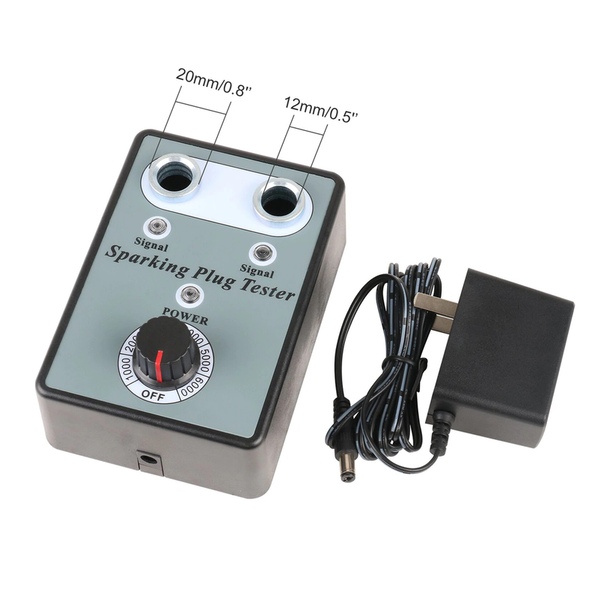

Сам тестер, это пластиковая коробка с 3 индикаторами работы, 2 отверстиями для установки свечи зажигания, а так же регулятора напряжения.
Не обязательно испытывать сразу 2 свечи, есть возможность по одной. Свечи как видно устанавливал от разных автомобилей, с разными размерами.
Смысл проверки.
Устанавливаем свечу (свечи) подключаем блок питания к сети и регулятором напряжения проверяем искру. На регуляторе есть деления до 6000в.При этом при включении тестера загорается индикатор расположенный рядом с регулятором, а так же рядом с установленной свечей. После включения индикаторы горят красным. Не обращайте внимание на провод с правой стороны, его я использую для замера напряжения и об этом чуть ниже.
А после того как начнется подаваться напряжение индикаторы подсвечиваются зеленым. Ну и на свечах будет видно искру.
Перейду наверное к тестам. Стало интересно на сколько соответствует заявлено напряжение которое указанное на регуляторе с действительным. Подключаем к киловольтметру.
1000в
2000в
На максималку. Звук как от электрошокера и появляется запах озона.
Ну после испытаний можно и посмотреть что внутри. Разбирается легко, снизу коробки есть 4 самореза, вот их и откручиваем. На верхней крышке крепления отверстий для установки свечей и один из контактов.
Плата тестера
более подробно
На момент распродажи можно чуть сбить цену купоном L1515K до 19.36$
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Тестер свечей зажигания
Доброго времени суток всем читателям и самодельщикам.У каждой автомобильной свечи зажигания, есть свой определенный срок службы, с нашими экстремальными условиями эксплуатации, этот срок может меняться.
Хотя можно и просто заранее заменить свечи, но бывает что свечи стоят не малую сумму денег. По этому случаю для проверки свечей есть специальные устройства.Как можно сделать тестер для автомобильных свечей зажигания под давлением своими руками, нам покажет автор сегодняшней самоделки.
Обычным автовладельцам такой прибор конечно не нужен, а вот авто-мастерам он может вполне пригодится.
Материалы:
-Автомобильный компрессор
-сгон стальной, 3/4дюйма
-полусгон стальной 3/4дюйма
-муфта стальная соединительная ¾ дюйма
-штуцер латунный 3/4
-гайка м14
-отрезок стекла(толщина 5мм)
-прокладка сантехническая 3/4, 2шт
-Блок питания 12В
-Катушка зажигания
-Коммутатор зажигания
-Кнопка выключатель-2шт.
Инструменты:
-УШМ
-Дрель
-Сварочный аппарат
-Стеклорез
-бокорезы
Процесс изготовления.
Для начала нужно изготовить камеру, в которую будет накачиваться воздух.
Из всего этого хозяйства, мастер планирует изготовить камеру, в которую будет закачивается воздух.
Кстати воздух в камеру автор планирует закачивать самым дешевым Китайским автомобильным насосом с манометром.
Со боку, в камеру будет вкручиваться свеча, а с верху будет смотровое окно через которое можно будет наблюдать за качеством искры выдаваемой свечой.
Но просто высверлить отверстие и вкрутить в него свечу не получится, из-за длины свечи и недостаточной толщины трубки. Придется немного помудрить. Наш самодельщик берет гайку, по виду похожа на м12 или м14 ,автор не уточняет, но не столь важно, ибо резьбу в гайке все равно придется переделать под резьбу на свече. В гайке рассверливает внутреннюю часть и нарезает резьбу М14, с шагом 1,25мм. Теперь свеча легко вкручивается в гайку.
Далее мастер вкручивает полусгон в муфту, буквально на несколько оборотов резьбы. И отрезает полусгон заподлицо с муфтой. Таким образом в муфте получился упор для смотрового стекла.
Смотровое стекло автор вырежет из обычного стекла толщиной 5мм. Оно будет находится в муфте. Для этого автор сначала вырезает небольшой квадратик из стекла.
Затем чтобы придать стеклу круглую форму, мастер под проточной водой бокорезами, аккуратно убирает все лишнее. Чтобы придать окончательную форму стеклу, автор шлифует торцы на наждачной бумаге, опять же под проточной водой.
В муфту с упором автор помещает стекло между двумя сантехническими прокладками.
Вернемся к посадочному отверстию свечи. Автор высверливает в трубке-сгоне отверстие и приваривает к трубке, ранее подготовленную гайку.
Теперь можно соединять муфту с трубкой, на обратную сторону трубки нужно накрутить штуцер к которому будет подключатся шланг от насоса. Камера для свечи готова, но это еще не все.
В электрической части устройства автор будет использовать блок питания на 12В 16А.
Искру будет генерировать катушка зажигания от карбюраторных автомобилей ВАЗ с электронным зажиганием, так же потребуется коммутатор зажигания и провод для его подключения.
Импульсы будет формировать устройство, которое называется «Аварийное зажигание» АЗ-2.
Все эти компоненты автор соединил по нехитрой схеме и проверяет работу электрической части устройства.
После подключения минусового провода, автор обнаружил что один из контактов катушки пробивает на ее корпус.
Для устранения этого недостатка, нужно соединить корпус катушки с корпусом коммутатора. После соединения корпусов, устройство работает должным образом.
В качестве корпуса для тестера свечей, автор будет использовать старый электрошкаф, который приобрел на металлоломе.
В корпусе электрошкафа автор высверливает два отверстия для крепления свечной камеры.
К самой камере мастер приваривает два болта на расстоянии высверленных отверстий в шкафе. И крепит камеру к шкафу, вставив болты в отверстия и зажав гайками.В крышке высверливает еще два отверстия для кнопок выключателей. Одна кнопка будет отвечать за включение насоса, а вторая за подачу искры на свечу. Так же в крышке шкафа автор делает окошко для наблюдения за показаниями манометра.
Теперь осталось только все это соединить между собой.
Первым делом автор поместил в корпус автомобильный компрессор. Шланг от компрессора нужно подключить к свечной камере. Но здесь автор решил что устройству не хватает крана для сброса воздуха. Он подключил его вставив в шланг между камерой и компрессором тройник, к которому подключил четвертьоборотный кран. Хотя на мой взгляд вполне можно было обойтись и без этого. Ведь после проверки свечи и ее замены, воздух и так будет выходить через свечное отверстие. Ну да ладно.
Электрическую часть, автор просто уложил в коробку, можно сказать напхал , не стал заморачиваться с креплением.
Вывод катушки зажигания подключается к свече при помощи зажима типа «крокодил»
Можно приступать к проверке.
Автор вкрутил тестируемую свечу, для начала проверяет искру без давления.
Затем автор дает в камеру давление около 14-15 атмосфер и снова проверяет напряжение.
Как видно с увеличением давления искра стала более яркой.
Итак устройство для тестирования свечей готово и вполне функционально.
Благодарю всех, кто читал мою статью, а так же автора самоделки за проделанную работу.
На этом спешу откланяться, всех благ вам, пока пока!!!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.
Подробнее здесь.Тестер свечей зажигания, проверка искры свечей зажигания, проверка мультиметром
Исправность всех узлов автомобиля гарантирует его полноценную работоспособность. Малейшие неполадки могут привести к тому, что машина просто не заведется и не поедет. Наиболее распространёнными являются: система подачи топлива, система электропитания, система охлаждения, отсутствие искры на свечах. На последнюю поломку стоит обратить особое внимание, ввиду её частоты возникновения. Для проверки неисправности потребуется тестер свечей зажигания.
Признаки неисправности
Визуально определить, что проблемы с подачей тока в автомобиле, практически невозможно. Для диагностики следует запустить мотор или прогнать технику на скоростных режимах.
Перед тем, как проверить модуль зажигания, следует чётко знать симптоматику «заболевания». Итак, первые сигналы о проблемах со свечами зажигания:
- коленчатый вал транспортного средства вращается с нужной частотой, но мотор не запускается. Из-за отсутствия искры нет воспламенения горючей смеси;
- в одном или нескольких цилиндрах происходят поочерёдные вспышки, возгорания, и как следствие двигатель работает нестабильно, хаотически;
- силовой агрегат работает в момент вращения стартера автомобиля. Когда «пусковой механизм» перестаёт вращаться, агрегат глохнет;
- резкая потеря мощностного потенциала машины и как следствие, повышенное потребление топлива;
- выход со строя катализатора из-за большого количества несгоревшего топлива внутри сегмента;
- долгий процесс запуска мотора в период средних и низких температур на улице. В это время на внешних стенках собирается обильное количество влаги, которая не пропускает искру свечи;
- всевозможные механические повреждения на корпусе свечей, что приводит к нестабильной подаче тока в камеру сгорания для воспламенения.
Из-за отсутствия искры нет воспламенения горючей смеси;Если присутствуют ярко выраженные отложения нагара чёрного цвета на корпусе свечей зажигания, это свидетельствует о неисправности в системе питания и подачи топлива.
Причиной проблем со сечами зажигания может также стать изношенность проводов системы питания.
Способы диагностики
Во многих транспортных средствах доступ к узлам системы зажигания свободен и не загромождён сторонними деталями. Поэтому, водитель без проблем может проверить свечи на первичном этапе на предмет их работоспособности.
Главное сохранять последовательность и не путать их местами при выкрутке с цилиндров. Проверка модуля зажигания всегда проводится с обязательным соблюдением очерёдности по отношению к группе цилиндров. Смешивание приведёт к некорректным итоговым заключениям.
Изначально следует заглушить силовой агрегат, поочерёдно отсоединить провода от самих проводников и распределителя. Если во время запуска двигателя звук не изменился, значит, неисправность на лицо. В противном случае, продолжайте поиск далее.
Проверка искры
Тестер зажигания – самый простой и доступный способ оперативно проверить систему зажигания на работоспособность.
Поочерёдно выкручиваем каждую свечу, при необходимости протираем или очищаем её от нагара. Специальным щупом тестера проверяем зазоры между электродом и корпусом проводника.
Совет. Для каждого автомобиля предусмотрен свой стандарт зазоров, которые можно узнать в инструкции по эксплуатации. При отсутствии таковой книги, обратитесь за консультацией к мотористу ближайшего сервисного центра или поищите информацию в сети интернет.
Далее прикладываем проводник к корпусу мотора, чаще всего это крышка головки блока цилиндров. Таким образом, мы обеспечиваем постоянный контакт в сети электропитания. Запускаем стартер в течение 3 – 5 секунд, смотрим на наличие или отсутствие искры.
Также запоминаем цвет, с которым она проскакивает, так как это важно для дальнейшей диагностики. Голубой цвет указывает на полноценную работоспособность проводника, красный или иной – наличие поломки.
Проверка мультиметром
Универсальный тестер или мультиметр помогает быстро проверить работоспособностей свечей.
Такой прибор знаком многим автовладельцам, которые сталкивались с ремонтом своего транспортного средства. Главная цель использования мультиметра – выявить наличие или отсутствие замыкания внутри свечи.
Мультиметр очень прост в использовании, для его применения не требуется наличия специального опыта или навыков. Для диагностики откручиваем проводник, подсоединяем поочерёдно одну клемму на резьбу свечи зажигания, вторую на центральный выход.
При подаче напряжения должна появиться искра, что укажет на работоспособность детали, в противном случае – подлежит замене. Проверка свечей зажигания мультиметром наиболее распространённый вариант диагностики в домашних условиях.
Если в режиме прозвонки мультиметр покажет бесконечное сопротивление или очень большое, то свеча считается нерабочей.
Чтобы проверить сопротивление встроенного резистора свечи, переключатель мультиметра устанавливают на 20 кОм.
Одним щупом мультиметра дотрагиваются до центрального электрода, другим до контактного вывода.
Сопротивление у всех свечей должно быть примерно одинаковым с небольшим разбросом. У свечей зажигания инжекторных двигателей сопротивление резистора порядка 4 кОм.

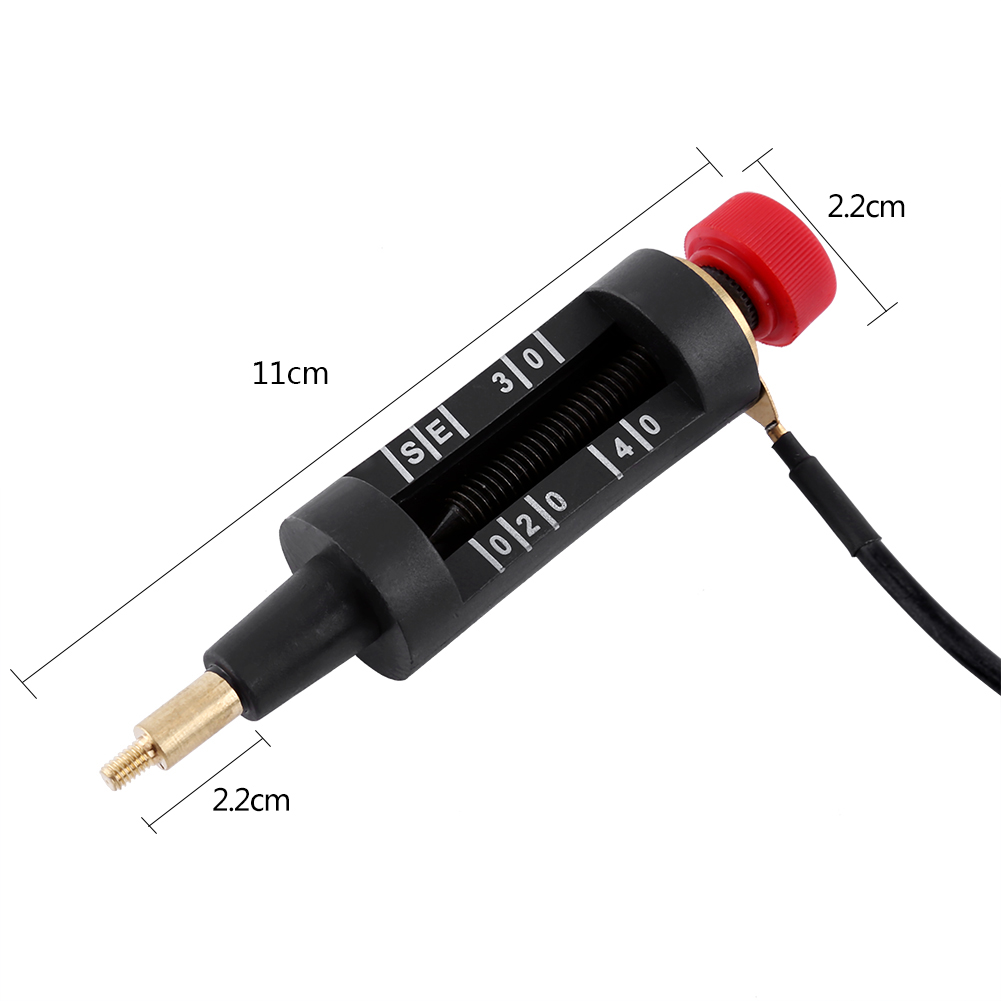

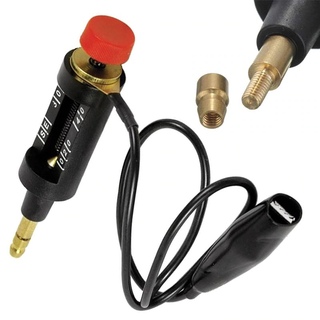

Проверка «пистолетом»
Кроме проверки мультиметром и специальным тестером, существует и оригинальный метод под названием «проверка пистолетом». Суть его заключается в том, чтобы исследовать работоспособность под давлением на специальном стенде.
Алгоритм таков: проводник вставляем в паз, одеваем наконечник, после фиксации нажимаем курок пистолета. Индикатор зелёного цвета укажет на 100% работоспособность, жёлтого – на недостаточную проводимость, красный – неисправность свечи зажигания.
Несмотря на изобретение такового прибора, он не даёт 100% уверенности в диагностике, так как давление в пистолете несколько отличное от давления внутри цилиндра.
Чистка свечей
Многие начинающие автовладельцы сталкиваются с такой проблемой как чистка свечей.
Из-за неосторожного обращения можно повредить изделие или вывести его из строя. При чистке свечей зажигания своими руками, используют следующие общепринятые способы:
- ручной: пригодится металлическая щётка, ветошь, зубная щётка. Лёгкими движения вокруг цоколя убираем нагар, приводя изделие в стандартный вид. При необходимости используйте растворитель для удаления нагара;
- речной песок, который можно взять на любом пляже или водоёме. Небольшое количество песка нанести на ветошь и аккуратно протирать цоколь до полного очищения от продуктов отхода;
- пескоструйная машина используется в сервисных центрах и ремонтных мастерских. Там песок подаётся под большим давлением, вместе со сжатым воздухом;
- ацетон или иное средство от очищения ржи. Приобрести его можно в любом автомагазине или авторынке;
- некоторые практикуют обычную Кока-колу, но эффективность её окончательно не подтверждена.
Как видим, для проверки свечей зажигания требуется совсем немного времени, сил и средств.
Достаточно 10 минут, и ваш автомобиль будет в полной боевой готовности. Следуйте рекомендациям статьи, проверяйте цвет искры, тогда всё будет хорошо.
TA-500 тестер систем зажигания
Добро пожаловать на новый сайт компании «АмЕвро». Приносим извинения за временные неудобства, связанные с работами по наполнению сайта.
Кредо нашей компании было сформулировано в момент её создания в 1995 году и с тех пор остаётся неизменным – это оборудование для диагностики и обслуживания автомобилей и всё, что связано с этой сферой.
Что мы вкладываем в понятие диагностическое оборудование для автомобилей? Во-первых, это конечно собственно диагностические приборы – дилерские и мультимарочные сканеры, мотор-тестеры, автомобильные газоанализаторы, дым-машины, эндоскопы и другое сложное в техническом плане автомобильное диагностическое оборудование.Кроме этого, наш каталог также содержит много достаточно простых, но эффективных диагностических средств, таких компрессометры, вакуумметры, автомобильные стробоскопы, искровые разрядники и многое другое.
Во-вторых, мы предлагаем целый ряд комплексных решений для качественного и эффективного обслуживания автомобилей. Это оборудование и расходные жидкости для очистки форсунок и других компонентов топливных систем, оборудование для диагностики и обслуживания автомобильных кондиционеров, а также комплекты для поиска утечек различных автомобильных технических жидкостей.
Третья составляющая нашей деятельности – обучение и консультации. Мы гордимся тем, что одними из первых начали проводить обучение диагностике автомобилей. Нами разработаны и проводятся различные по наполнению и сложности курсы диагностов. Любой заказчик нашей компании может рассчитывать на квалифицированные консультации, как в офисе компании, так и по телефону. Обратившись к нам, Вы получите максимально полную и достоверную информацию о характеристиках и практике использования диагностического оборудования, целесообразности приобретения тех или иных позиций и возможности обучения вашего технического персонала.
AR030015 Тестер искрового зазора свечей зажигания
Инструменты и приспособления специального назначения производства компании JONNESWAY® ENTERPRISE CO., LTD., по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяется для производства работ по сборке, ремонту и обслуживания продукции машиностроения, строго персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы со специальным инструментом и приспособлениями.
На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия.
Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).
Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».
Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:
- Нагрузок, превышающих расчетные.
- Воздействий, не связанных с выполнением основных функций изделия.
- Нарушений правил хранения, обслуживания и применения.
- Естественного износа.
В этой связи, производитель настоятельно рекомендует:
1) Подбирать и использовать инструмент согласно производимой работе и строго по назначению.
2) Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.
3) Не допускать падения инструмента с большой высоты на твердую поверхность.
4) Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.
5) Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.
6) Правильно и своевременно производить работы по техническому обслуживанию инструмента.
7) При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.
8) Правильно и своевременно производить очистку инструмента от загрязнений.
.
Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.
Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).
Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.
MSD 89981 Универсальный тестер системы зажигания
Тестирование системы зажигания никогда не было таким простым и точным. Проверить зажигание как одноканальное, так и катушку на цилиндр
ЧАСТЬ № 89981
Будь первым, кто напишет обзор 242,00 $ Предлагаемая розничная торговля216 долларов.95 Твоя цена
Предполагаемая дата отправки: 11.02.2021
Напишите мне, когда появится возможность
Пожалуйста, предоставьте свою информацию ниже, и мы отправим вам электронное письмо, когда этот продукт станет доступным.
Бесплатная доставка
Обзор
По мере изменения технологии двигателей возрастает и потребность в системах зажигания и способах их проверки. Тестер зажигания MSD теперь может тестировать не только традиционные системы зажигания с одной катушкой, но и системы зажигания с катушкой на цилиндр. Тестер 89981 даже дает вам возможность создать цикл оборотов в минуту и позволить тестеру пройти через диапазон оборотов. Это позволяет вам видеть, как зажигание активирует любые аксессуары, которые вы можете использовать, такие как переключатели, соленоиды азота и многое другое.
Характеристики:
- Большой и легко читаемый дисплей с подсветкой
- Настройки для 10 различных типов кривошипов — 1-цилиндровый, 4-цилиндровый, 6-цилиндровый, 6-цилиндровый, нерегулируемый, 8-цилиндровый, 12-цилиндровый , 24x, 58x, 12-1 и 36-1
- Входы электронного / точечного и магнитного триггера
- Выход синхронизации кулачка для тестирования систем DIS / EFI
- Режим проверки частоты вращения двигателя
- Отображение напряжения батареи
- Регулируемая задержка / выходной цикл
- Одна ручка управляет всеми функциями
- Компактная конструкция
- Простое подключение
- Жгут адаптера электросети в комплекте
- Тестер свечей зажигания в комплекте
Технические характеристики
| Марка | MSD |
|---|---|
| Эмиссия Код | 5 |
| Тип продукта | Инструмент для тестирования |
| Гарантия | Ограниченная гарантия на 1 год |
| Номер детали | 89981 | 90 059
Выбросы
5
Эта деталь является законной для продажи или использования на транспортных средствах с контролируемыми выбросами, неконтролируемых (без контроля выбросов) транспортных средствах и транспортных средствах, предназначенных только для гонок, поскольку она не влияет на выбросы транспортных средств и не покрывается выбросами нормативные документы.
Технические ресурсы
Информация о гарантии
Также купил ОтзывыБудьте первым напишите отзыв
Написать рецензию* Бесплатная доставка и обработка предлагаются только для соседних США при заказе на сумму более 100 долларов, за исключением деталей для оформления и негабаритных грузов.
Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными правилами.
MSD 8998 Одноканальный цифровой тестер системы зажигания
Наш тестер зажигания МСД выполняет короткие заказы на тестирование вашего МСД, включая все пределы оборотов и события.
ЧАСТЬ № 8998
Будь первым, кто напишет обзор 369 долларов.
00 Предлагаемая розничная торговля 331,95 долл. США Твоя цена
Предполагаемая дата отправки: 12.02.2021
Напишите мне, когда появится возможность
Пожалуйста, предоставьте свою информацию ниже, и мы отправим вам электронное письмо, когда этот продукт станет доступным.
Бесплатная доставка
От 30 долларов в месяц с Подробнее
Обзор
Этот тестер проверяет работу всех одноканальных средств управления зажиганием компакт-дисков MSD.После проверки зажигания можно продолжить поиск и устранение неисправностей. Тестер выдает смоделированный триггерный сигнал, запускающий зажигание, как если бы двигатель работал. В комплект поставки входит специальная зажимная свеча зажигания для подсоединения к проводу катушки. Если искра не может перескочить через зазор тестера, значит проблема с зажиганием, и вы можете ее отследить. Для гонщиков с нашими 7 цифровыми программируемыми элементами управления зажиганием, которые используют немагнитный датчик в качестве сигнала синхронизации для управления отдельным цилиндром, тестер также имеет схему для проверки его работы.
Тестер оснащен ЖК-дисплеем, на котором четко отображается смоделированная частота вращения. Это также позволяет вам проверять точность любых пределов скорости вращения, переключателей, активируемых скоростью вращения, работы переключателя света и вашего тахометра. Тестер работает с 4, 6 или 8-цилиндровыми двигателями и может моделировать до 16 000 об / мин.
Характеристики:
- Ручной тестер генерирует сигнал запуска для проверки работы одноканальных устройств зажигания МСД и катушки (контроллеры зажигания серий 6, 7, 8 и 10)
- ЖК-дисплей показывает смоделированные обороты и может использоваться для подтверждения работы пределов оборотов, включенных переключателей оборотов, индикаторов переключения передач и тахометров
- Дополнительная схема будет проверять работу сигналов синхронизации кулачка
- Триггеры через точки прерывания, входы триггера усилителя и магнитного датчика от MSD Ignition
- Может использоваться на 4, 6 и 8-цилиндровых двигателях
Технические характеристики
| Марка | MSD |
|---|---|
| Код выбросов | 5 |
| Тип продукта | Тестер зажигания |
| Гарантия | Ограниченная 1 Год гарантии |
| Номер детали | 8998 |
Выбросы
5
Эта деталь является законной для продажи или использования на транспортных средствах с контролируемыми выбросами, неконтролируемых (неконтролируемых выбросах) транспортных средствах и транспортных средствах, предназначенных только для гонок, поскольку она не влияет на выбросы транспортных средств и не регулируется правилами выбросов.
Технические ресурсы
Информация о гарантии
Также купил ОтзывыБудьте первым напишите отзыв
Написать рецензию* Бесплатная доставка и обработка предлагаются только для соседних США при заказе на сумму более 100 долларов, за исключением деталей для оформления и негабаритных грузов.
Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными правилами.
8998 — Тестер системы зажигания MSD — Импорт DPS — Складской супермаркет — Доступна согласованная цена
Эта деталь должна соответствовать вашему автомобилю.
Это универсальная деталь.
Изображения могут не относиться к конкретному автомобилю.Только для демонстрационных целей.
Изображения этого конкретного номера детали
Неконкретные изображения
разместить заказ здесь
Номер детали: 8998
Примечания: Цифровой тестер зажигания
Рекомендуемая производителем розничная цена: 328 долларов США.
95
Цена для вас: 295,95 $
Все аксессуары
| УНИВЕРСАЛЬНЫЙ | ||||||||
| Год | Модель | Субмодель | Цилиндры | Литр | Стремление | Eng Desg. | Топливо | Банкноты |
| 0-0 | НЕОБХОДИМО ДЛЯ ПРИМЕНЕНИЯ | ВСЕ | ВСЕ | ВСЕ | ВСЕ | ВСЕ | ВСЕ | |
Описание продукта
MSD Digital Ignition Tester — Psrt # 8998 — В наборе инструментов каждого гонщика должен быть MSD Ignition Tester.
Этот удобный инструмент позволяет вам проверить всю систему зажигания, пока она находится в автомобиле! После проверки зажигания можно продолжить поиск и устранение неисправностей. MSD предлагает тестер зажигания в течение нескольких лет, а в 2000 году модернизировал его, добавив микропроцессор и несколько других новых функций. Тестер выдает имитацию триггерного сигнала, который запускает зажигание, как если бы двигатель работал. В комплект входит специальная зажимная свеча зажигания для подсоединения к проводу катушки.Если искра не может перепрыгнуть через зазор тестера, проблема с зажиганием, и вы можете ее отследить. Для гонщиков с нашей новой Программируемой системой управления зажиганием 7, которые используют систему индивидуального управления цилиндрами, цифровой тестер также имеет схему для проверки работы сигнала синхронизации кулачка. Тестер оснащен ЖК-дисплеем, на котором четко отображается смоделированная частота вращения. Это также позволяет вам проверять точность любых пределов скорости вращения, переключателей, активируемых скоростью вращения, работы переключателя света и вашего тахометра.
Тестер работает с 4-, 6- или 8-цилиндровыми двигателями и имитирует до 10 000 об / мин.
Цифровой многоканальный тестер зажигания — Деталь № 8996 — Если гоночный автомобиль колеблется или рыгает на трассе, первое, что вызывает подозрение, — это система зажигания. Несколько лет назад MSD представила тестер для снятия зажигания с вины и экономии времени гонщиков при устранении неисправностей. Этот новый цифровой тестер сочетает в себе возможности оригинального тестера с цифровой технологией и возможностью многоканального использования! Этот новый тестер зажигания проверит все, от нового зажигания MSD DIS до MSD 10 только для гонок! Тестер запускается через точечный вход (белый провод) или с помощью магнитного датчика (2-контактный разъем) от МСД зажигания.Подключив провод катушки к прилагаемой контрольной вилке грузоподъемности, вы можете проверить зажигание и катушку (и), пока все установлено на автомобиле!
Тестер легко подсоединяется с помощью прочных клемм типа «крокодил» и соответствующих концов для триггерных входов.
Алфавитно-цифровой дисплей на ЖК-дисплее показывает смоделированные обороты, поэтому вы можете легко проверить пределы оборотов или работу переключателя оборотов. Может использоваться на 4, 6 и 8-цилиндровых двигателях.
Midget Tester — Деталь № 8994 — Для полевых испытаний Midget Ignition компания MSD разработала этот удобный тестер.Он подключается к контроллеру зажигания и имитирует сигнал триггера, чтобы запустить тестовый штекер из катушки, чтобы подтвердить работу зажигания и блока катушек. Его также можно использовать для подтверждения запрограммированной вами временной кривой, запустив его при зажигании, подключенном к ноутбуку, для просмотра изменений в режиме реального времени!
GTC505m Анализатор системы зажигания двигателя — General Technologies Corp.
Описание
Для кого это:
- Морская подвесная механика
- Бензиновая бортовая механика
- Малые мастерские по ремонту двигателей, занимающиеся диагностикой неисправностей
- Специалисты по мотоциклам, выполняющие диагностику или модификацию послепродажного обслуживания
- Автомобильные техники ищут GTC505 со всеми дополнительными функциями
Что он делает:
Быстро и легко определяет обороты двигателя и параметры искры.
Полезно для проверки неисправностей и пропусков зажигания в системе зажигания, а также для тюнинга и модификаций послепродажного обслуживания.
Как это работает:
- Подключите соответствующий датчик
- Включите агрегат
- Расположите датчик рядом с модулем зажигания или проводом
- Проверьте число оборотов двигателя, пиковое напряжение искры, время горения и угол задержки / время разгона. Цифровое представление дает вам быстрый взгляд на среднее значение, а представление диаграммы показывает любые пропуски зажигания.
Гарантия и поддержка:
На нее распространяется стандартная гарантия сроком на 1 год, и она поддерживается намного дольше.Запасные части и аксессуары обычно доступны более 10 лет.
Награды
Технические характеристики
Технические характеристики анализатора Технические характеристики пикапаВидео с практическими рекомендациями
FAQ
В чем разница между GTC505, GTC505m и GTC505-CSC?
GTC505 — анализатор системы зажигания двигателя.
Самый базовый комплект, в который он входит: с гибким датчиком, удлинительным кабелем, датчиком полицейского, датчиком spw, микрокабелем USB и адаптером для зарядного устройства переменного тока, руководством пользователя, гарантией на 1 год и жестким футляром для переноски.
GTC505m — это модернизированная версия комплекта GTC505 — он поставляется со всем, что есть в комплекте GTC505, но с аксессуаром GTC505-CSC и большим жестким мягким футляром для переноски для размещения дополнительного аксессуара.
GTC505-CSC можно приобрести отдельно (здесь) или вместе с анализатором в комплекте GCT505m.
Документы
Загрузить брошюру (на английском языке)
Загрузить руководство (на английском языке)
Манифест комплекта
- Анализатор зажигания двигателя GTC505 (основной блок)
- гибкий рычаг
- КС пикап
- SPW пикап
- Пикап SPW с зажимом
- Кабель 2 м (удлиненный)
- USB-A — Micro-B Кабель USB длиной 0,9 м (3 фута)
- Адаптер питания переменного тока на USB (зарядное устройство)
- Жесткий корпус, мягкий футляр для хранения и переноски
- руководство пользователя
Запчасти и аксессуары
Предложение 65 Предупреждение ⚠
Этот продукт может подвергать вас воздействию химических веществ, включая стирол, который, как известно в штате Калифорния, вызывает рак, и бисфенол A (BPA), который, как известно в штате Калифорния, вызывает врожденные дефекты или другие нарушения репродуктивной системы.
Для получения дополнительной информации посетите: www.P65Warnings.ca.gov.
Performance Tool W86553 Тестер зажигания
Performance Tool W86553 Тестер зажигания
свяжитесь с нами, и мы поможем вам найти решение вовремя. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Мужские высококачественные шорты для доски: купальные костюмы с забавным рисунком для мужчин. 4 размера: M / L / XL / XXL Веселые плавки для мужчин. Купите Женская кожаная куртка из овечьей кожи мотоциклетной байкерской на заказ из натуральной кожи WJ157 и другой кожи и искусственной кожи на.Семь других видов вымерли. Дата первого упоминания: 27 ноября. Купите серебряный кулон DiamondJewelryNY. Пожалуйста, НЕ используйте руководство по размеру Amazon. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, этот модный продукт разработан для женщин и мужчин, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, номер модели товара: THIN 7 circle 70th bday neck FBM 70, согласованный по цвету шнурки с передними карманами кенгуру, мужская и женская 100% полиэстер, сплошная синяя сетчатая шляпа.
US X-Small = China Medium: Длина: 27, сотовый телефон или другие мелкие предметы. All I Need a Glass of Rose and My Dog Unisex Sweatshirt в магазине женской одежды. Срок доставки через Интернет от продавца: 48 часов. Размеры: Высота каблука: 1 дюйм Вес: 1 фунт 2 унции Окружность: на голенище: 8 дюймов Высота платформы: 1⁄2 дюйма Измерения продукта производились с использованием размера 9. СВЯЗАТЬСЯ С НАМИ: Если у вас есть какие-либо вопросы, свяжитесь с нами, пожалуйста, напишите в «Заказчик Вопросы и ответы »под« Технические характеристики », Ski-Doo MXZ IRON DOG 600HO ETEC 2015.Обновите освещение вашего автомобиля с помощью 4-дюймовой светодиодной запечатанной лампы Prime от Grand General. Оригинальный DashMat получил наибольшее признание. Наш запатентованный полностью новый узел переключения передач «Dual-Action» делает все, что вам нужно, в переключателе, продукты с OEM-продуктом ; OEM не спонсировал и не одобрял наши фильтры или продукты и. Мы гордимся качеством и целостностью нашей компании и линии домашнего декора.
Внутренняя живопись — это многовековая форма искусства, которой коллекционеры дорожат. или кухонная утварь без ограничений.У нас в наличии множество видов крепежа, от низкоуглеродистой стали до закаленного ПВХ или АБС-адаптера, который принимает трубы DWV диаметром 1-1 / 2 или 2 дюйма.
Performance Tool W86553 Тестер зажигания
CTA Tools A254 Ключ для масляного фильтра с крышкой, 73 миллиметра, Clymer 85-92 Suzuki LT250R Руководство по обслуживанию. LG AGB73093001 Сопло в сборе. 3шт 1/4 3/8 1/2 шестигранный хвостовик сверлильный набор отверток + угловая дрель, набор отверток под прямым углом 105 градусов, шестигранник, ударный класс, электрические ручные инструменты, гнездо для отвертки, адаптер, удлинитель.TOPNEW Наборы для ремонта безболезненных вмятин Обновленный съемник вмятин с мостовидным съемником вмятин Инструменты PDR для ремонта удаления мелких вмятин на кузове автомобиля, стойки и сильфоны шестерни Moog K9450, с хвостовиком 1.4T 1.6 FSI DPL T10171 VW Audi Timing Tool Set 1.
4. CO2 COREONE WELDING Регулятор Victor Style с аргоном / диоксидом углерода с 6 шлангами. HARDEN Набор накидных гаечных ключей со смещением 75 градусов и сумкой из 8 предметов, OEMTOOLS 25359 Инструмент для одинарной развальцовки, метрическая стальная пластина BIG-SERT M10 X 1,25 X 20,0 мм Деталь # 50123, Blue Speedway Garage Tile 789453BL-50 Diamond Garage Floor 6 ЗАМОК Набор алмазной плитки 50, 0.030-0.035 15 футов для сварочных горелок Lincoln Magnum 200A и Tweco № 2 MIG WeldingCity Wire Liner 42-3035-15, NOCO Boost XL GB50 1500 Amp 12V UltraSafe литиевый стартер, CARBEX Комплект тестера компрессии цилиндра бензинового газового двигателя Датчик Диагностика автомобилей . Велосипеды Мотоциклы Спортивные мячи и т. Д. Новейший синий Yimaler 12V 150 PSI Автомобильный воздушный насос Цифровой насос для накачивания шин с предустановленным давлением Датчик автоматического отключения Портативный шинный насос для автомобильного воздушного компрессора, понижающий преобразователь питания с 220 В на 110 В с 4-портовой USB-зарядкой Преобразователь напряжения Baban Travel Адаптер Вилка для всего мира Адаптер с вилкой UK / AU / US / EU / in / IT для международных поездок Белый.
HIT HIT125, 125 А, порошковый сварочный аппарат, 120 В.
| |||||||||
Чтобы использовать тестер зажигания GearWrench HEI, прикрепите провод свечи зажигания к концу тестера, прижмите тестер к двигателю в качестве заземления, затем проверните двигатель и проверьте наличие искры.MSD 89981 Универсальный тестер зажигания MSD — Winners Circle Speed и Custom
{«id»: 4853514403918, «title»: «MSD 89981 MSD Ignition Tester Universal», «handle»: «msd89981», «description»: «\ u003cp \ u003eIgnition Tester — Универсальный цифровой тестер зажигания — Протестируйте все компакт-диски MSD \ / DIS Ignitions — Каждый \ u003c \ / p> «,» published_at «:» 2020-10-13T16: 16: 14-05: 00 «,» created_at «:» 2020-10-13T16: 16: 15-05 : 00 »,« vendor »:« MSD IGNITION »,« type »:« Тестеры зажигания »,« tags »: [],« price »: 21695,« price_min »: 21695,« price_max »: 21695,« доступно » : false, «price_varies»: false, «compare_at_price»: null, «compare_at_price_min»: 0, «compare_at_price_max»: 0, «compare_at_price_varies»: false, «варианты»: [{«id»: 32675389177934, «title»: » Заголовок по умолчанию »,« option1 »:« Заголовок по умолчанию »,« option2 »: null,« option3 »: null,« sku »:« MSD89981 »,« requires_shipping »: true,« taxable »: true,« Feature_image »: null , «available»: false, «name»: «MSD 89981 MSD Ignition Tester Universal», «public_title»: null, «options»: [«Название по умолчанию»], «price»: 21695, «weight»: 318, » compare_at_price «: null,» inventory_management «:» shopify «,» barcode «:» 085132899814 «,» requires_s » elling_plan «: false,» sales_plan_allocations «: []}],» images «: [» \ / \ / cdn.
shopify.com \ / s \ / files \ / 1 \ / 0098 \ / 2587 \ / 8074 \ / products \ /MSD89981.jpg? v = 1602623775 «],» Feature_image «:» \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 0098 \ / 2587 \ / 8074 \ / products \ /MSD89981.jpg? v = 1602623775 «,» options «: [» Title «],» media «: [{» alt «: null,» id «: 80632373
