Топливная аппаратура - устройства, функции, разновидности и сферы применения

Под топливной аппаратурой (сокращенно - ТА) понимается система технических средств и механизмов, обеспечивающая подачу топлива в двигатель. Поэтому под ТА часто понимается топливная система автомобиля. Топливная аппаратура выступает одним из обязательных элементов транспортного средства, непосредственно определяющих КПД и эффективность работы двигателя. Данное утверждение справедливо как для бензиновых, так и для дизельных агрегатов.



Функции



Топливная аппаратура, установленная в автомобиле, предназначается для выполнения следующих функций:

  • фильтрация и очистка горючего до состояния, необходимого для нормальной работы двигателя;
  • подача топлива в камеру внутреннего сгорания;
  • нагнетание давления, предусмотренного условиями эксплуатации агрегата;
  • дозировка горючего;
  • определение оптимального времени впрыска топлива;
  • распределение топливно-воздушной смеси по объему цилиндров.

С функциональной точки зрения топливная аппаратура делится на две части. Первая включает узлы и механизмы, при помощи которых обеспечивается транспортировку горючего к месту сжигания, а вторая состоит из электронных устройств, предназначенных для управления механической частью и контроля над эксплуатационными характеристиками и показателями топливной системы.



Основные разновидности и сфера практического применения



Первый и наиболее часто применяемый параметр, который используется для классификации топливной аппаратуры – вид используемого двигателем горючего. Бензиновые агрегаты предусматривают использование двух типов ТА:

  • карбюратор. Представляет собой специальное устройство для смешивания горючего и воздуха. Для установки на автомобили сегодня практически не применяется, так как значительно уступает по большинству характеристик более современной инжекторной топливной аппаратуре. Это не мешается активно использовать карбюраторные двигатели на мотоциклах и различной специализированной технике и оборудовании, например, мобильных электрогенераторах или бензопилах;
  • инжектор. В отличие от карбюратора, топливо подается в специальную рампу, подключенную к форсункам, причем под достаточно серьезным давлением. Активно применяется в автомобилестроении со второй половины 80-х годов прошлого века, хотя первые разработки датируются концом 50-х годов. Благодаря сочетанию надежности и высокого КПД получил широкое распространение. Единственным недостатком инжекторной системы подачи топлива выступает сложность самостоятельного ремонта без использования специализированного оборудования.

Топливные системы для дизельных двигателей внутреннего сгорания делятся на три типа:

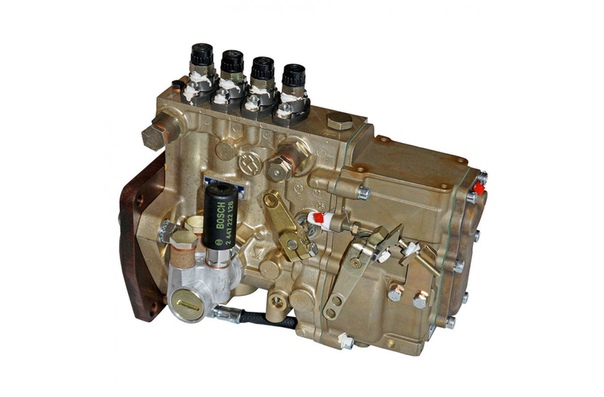

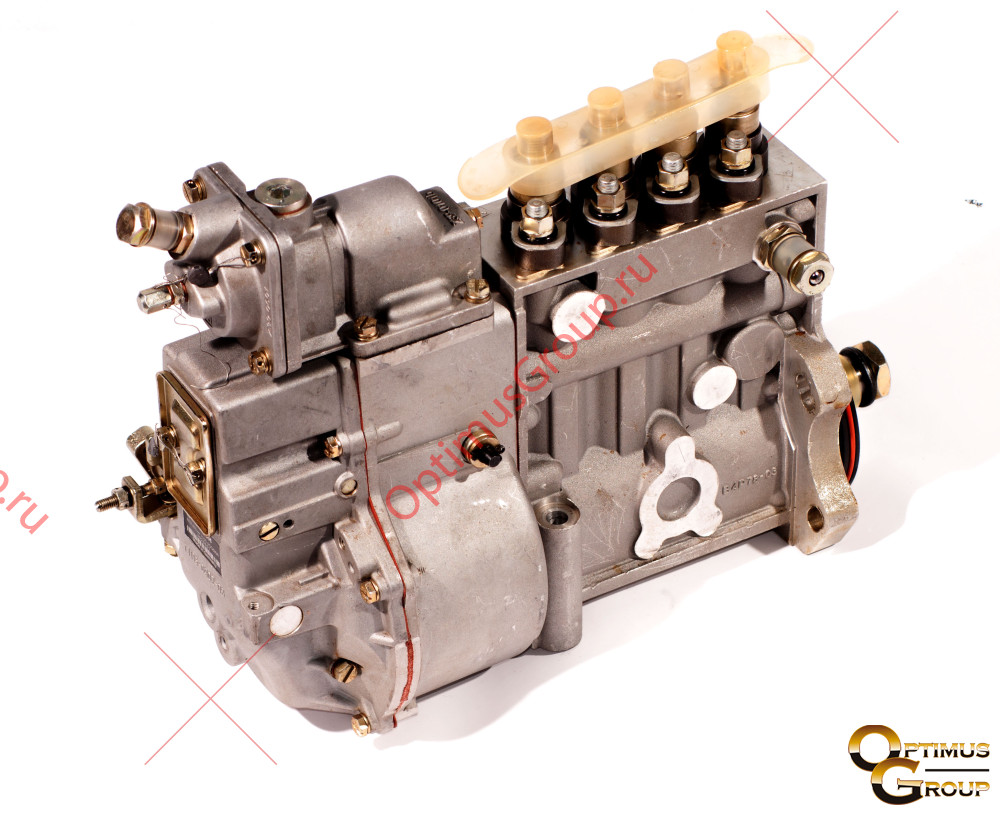

  • обычный ТНВД. По принципу действия напоминает бензиновый инжектор. Топливо подается под давлением и распределяется при помощи плунжерных пар по форсункам. В результате достигается эффективность сжигания горючего, обеспечивающая высокий КПД;
  • насос-форсунка или система PUMP-
    DUS. В отличие от классического ТНВД, для каждой форсунки предусматривается использование отдельного подкачивающего устройства, которое вместе с другими аналогичными насосами создает единую систему. Как следствие – увеличиваются показатели давления, что обеспечивает повышение мощности двигателя примерно на 5%. Основной недостаток – серьезные требования к качеству горючего, высокий уровень издаваемого в процессе работы шума и большие эксплуатационные издержки;
  • Common Rail. Главной характерной чертой данного типа топливной аппаратуры выступает наличие общей магистрали или рампы, из которой горючее под большим давлением подается в форсунки. Благодаря конструктивным особенностям системы и использованию электронных устройств контроля удается понизить уровень шума, обеспечить полное сжигание топлива, увеличив мощность двигателя при снижении расхода горючего и количества вредных выхлопов. Перечисленные достоинства Common Rail привели к резкому росту популярности и повсеместному практическому использованию.



Устройство



Несмотря на заметные различия в конструкции, эксплуатационных характеристиках и сфере применения, топливная аппаратура любого транспортного средства имеет схожее устройство. В состав ТА в большинстве случаев входят следующие узлы, детали и элементы:

  • топливный бак. Представляет собой резервуар, предназначенный для хранения горючего. Основные требования к баку очевидны и состоят в герметичности, долговечности, большой емкости и безопасной эксплуатации;
  • трубопроводы. Обеспечивают перемещение топлива между отдельными элементами топливной системы. Делятся на два типа – прямой и обратный. Первый подает горючее из бака, а второй – сливает его излишки для повторного использования;
  • фильтры. Применяются для очистки топлива. В большинстве систем предусмотрена установка двух видов фильтров: первый представляет собой несколько металлических сеток и обеспечивает грубую очистку горючего, а второй имеет более сложную конструкцию и позволяет добиться тонкой очистки топлива;

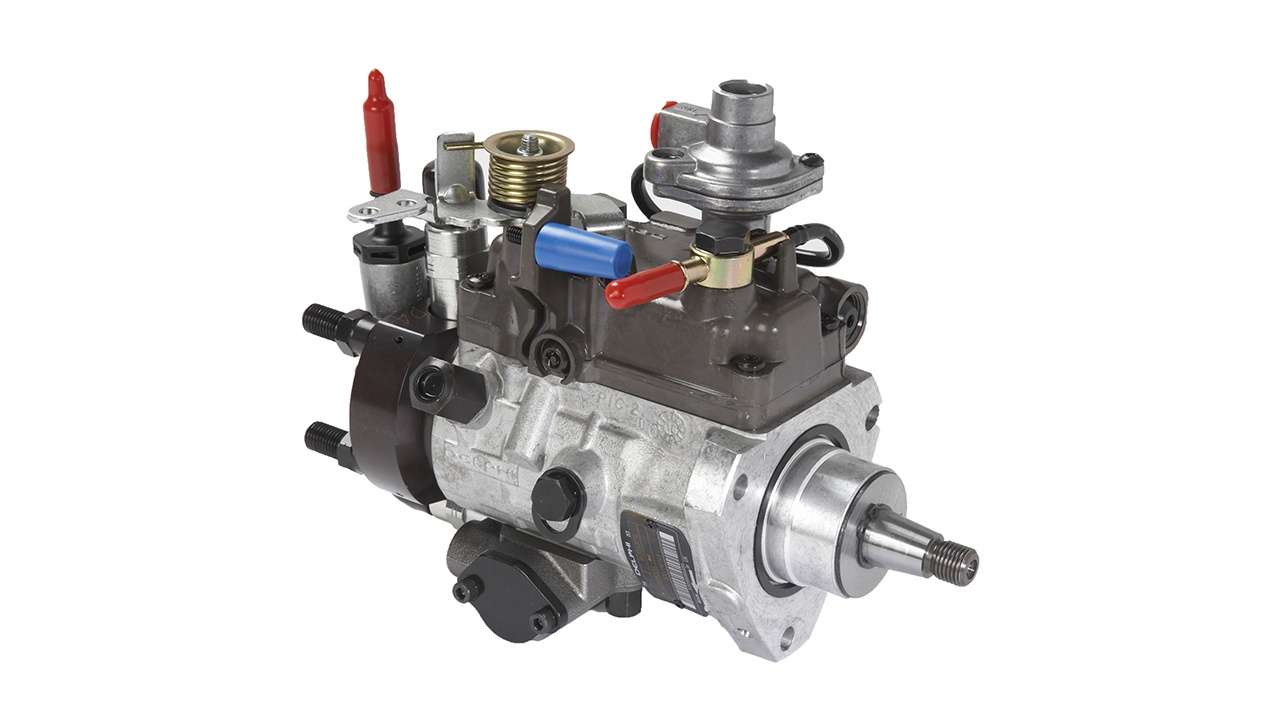

  • обычный насос и, при необходимости, ТНВД (в зависимости от типа двигателя). Используется для подачи горючего из топливного бака в двигатель. Второй насос применяется во всех дизельных агрегатах и некоторых видах инжекторных двигателей, что обусловлено их принципом действия;
  • форсунки. Представляют собой устройства для впрыска топлива в камеру внутреннего сгорания;
  • электронная система контроля и управления. Устанавливается практически на всех современных автомобилях. Предназначена для точной дозировки количества подаваемого топлива и определения времени его впрыска.



Вывод



Большое разнообразие применяемой в двигателях разного типа топливной аппаратуры обеспечивает возможность подобрать такую модель, которая наилучшим образом подходит для конкретных условий эксплуатации и запросов будущего владельца. Особенно заметную популярность приобрели в последние годы дизельные двигатели, конструкция которых предусматривает использование системы Common Rail. Это объясняется впечатляющим сочетанием экономичности, эффективности и экологичности их практического применения.

Топливная аппаратура - это... Что такое Топливная аппаратура?

Эта статья о топливной аппаратуре поршневых двигателей внутреннего сгорания.


Топливная аппаратура это общее название систем, снабжающих двигатель топливом. Топливная аппаратура является неотъемлемой частью автомобиля, как с бензиновым так и с дизельным двигателем. Часть механизмов топливной аппаратуры крепится непосредственно к двигателю.

Карбюратор

основная статья: Карбюратор

В настоящее время встречается только на старых машинах. В России устанавливались на легковые машины до 2005 года, а двигатели мотоциклов, бензопил, мобильных электрогенераторов оснащаются карбюраторами и в настоящее время.

Инжектор

основная статья: Инжекторная система подачи топлива

Инжекторная система подачи топлива начала широко внедряться в автомобилестроение с середины 80-х годов, первые же образцы относятся ещё к концу 1950-х (разработки в то время велись в СССР, США, ФРГ).

В настоящее время наиболее распространенная топливная аппаратура бензиновых моторов. Достоинства: высокий кпд, надёжность, но довольно низкая ремонтопригодность в домашних условиях.

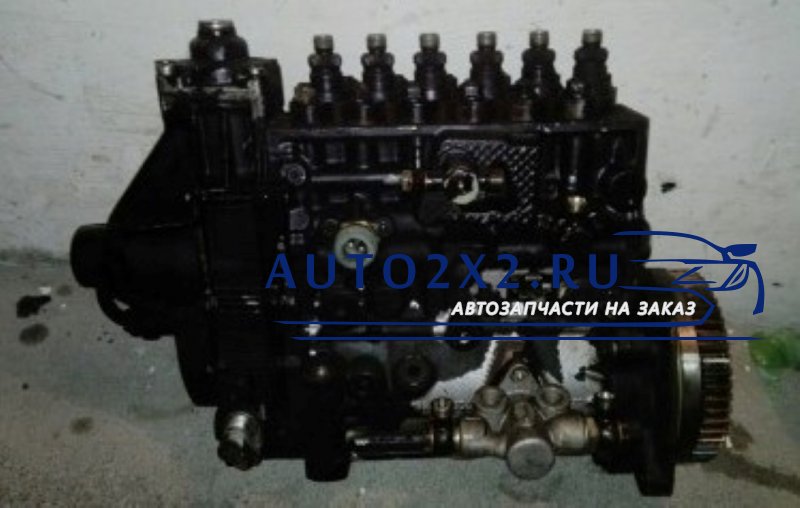

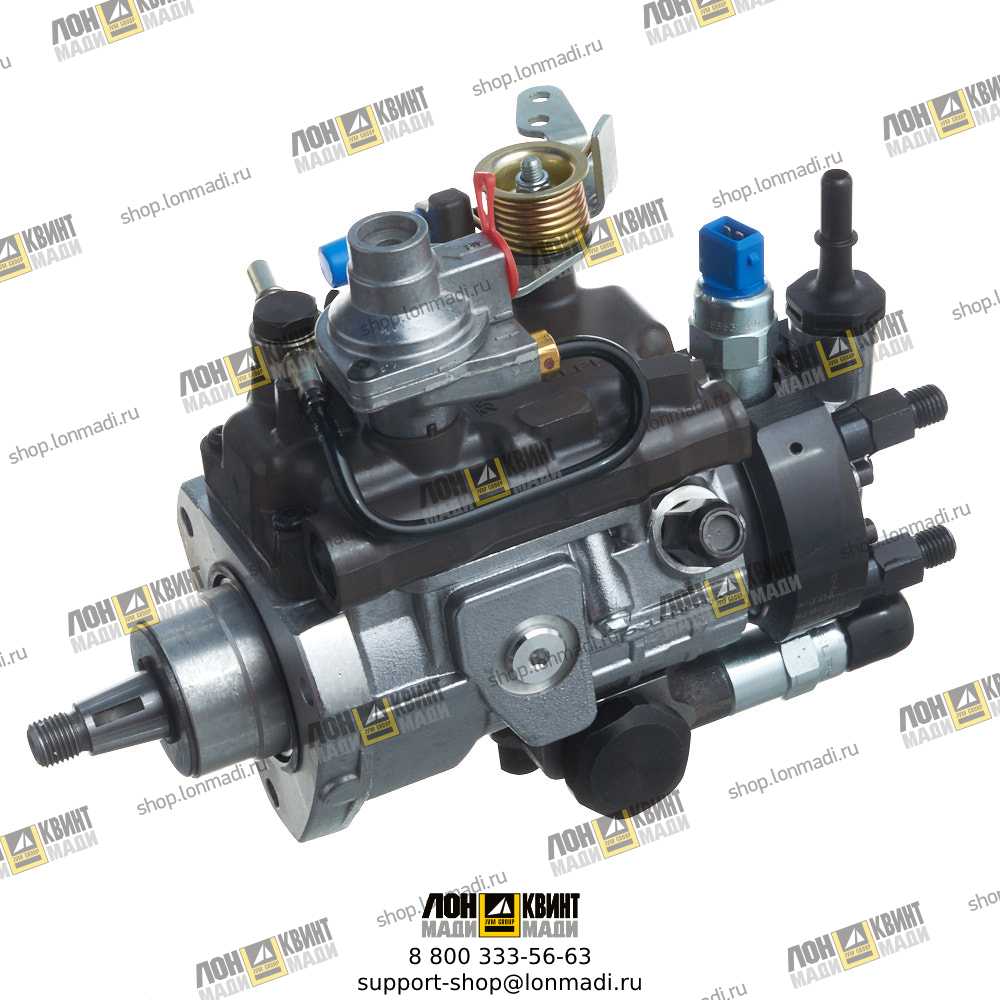

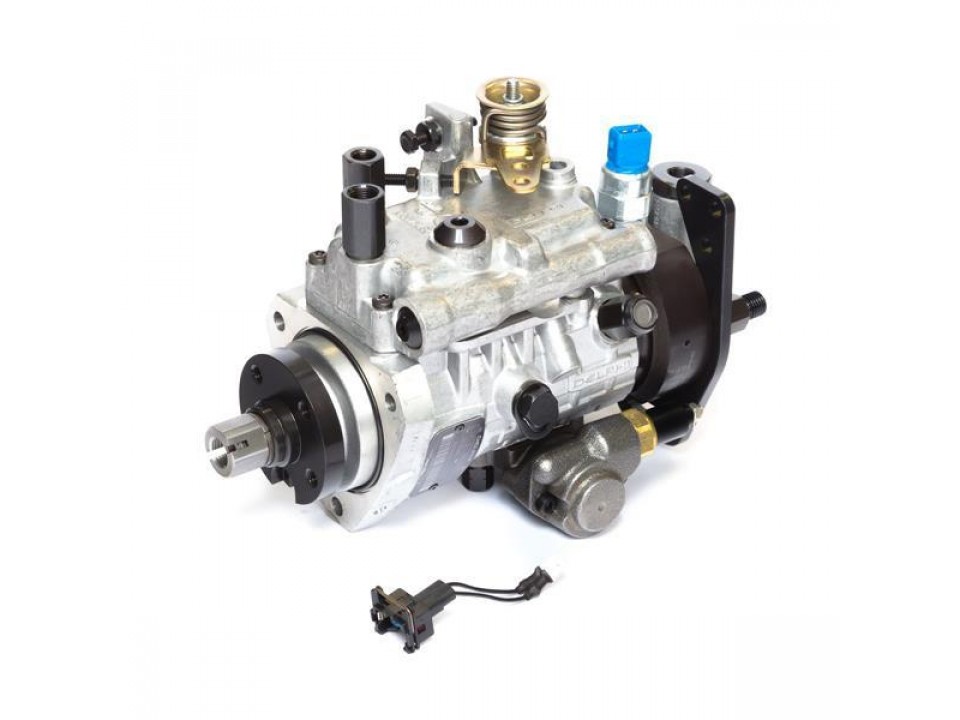

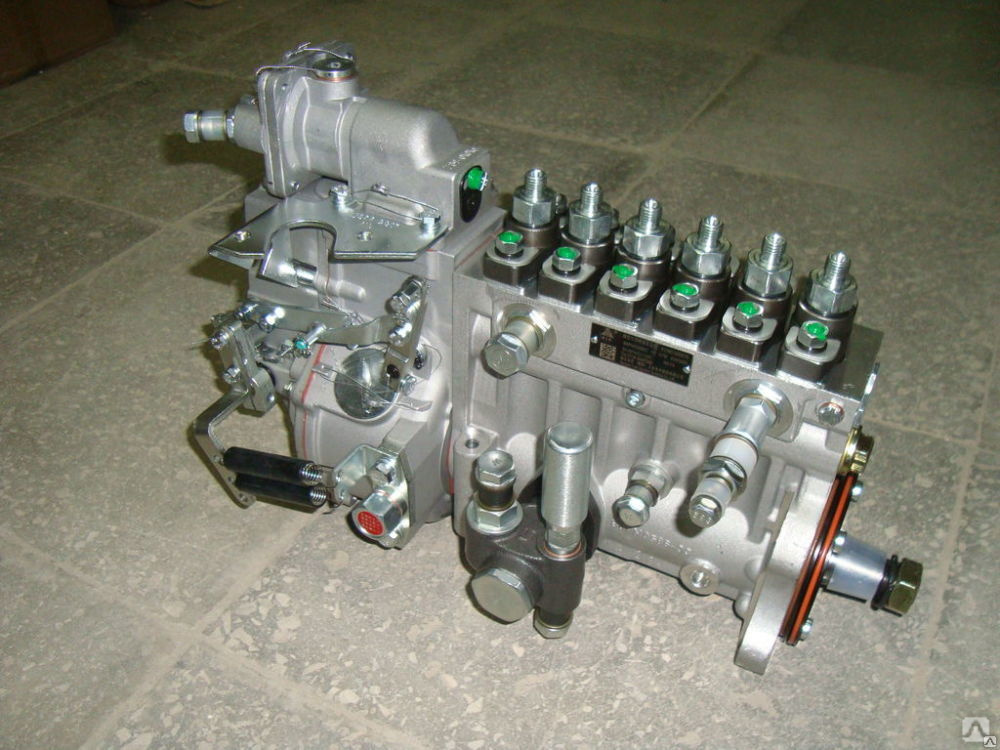

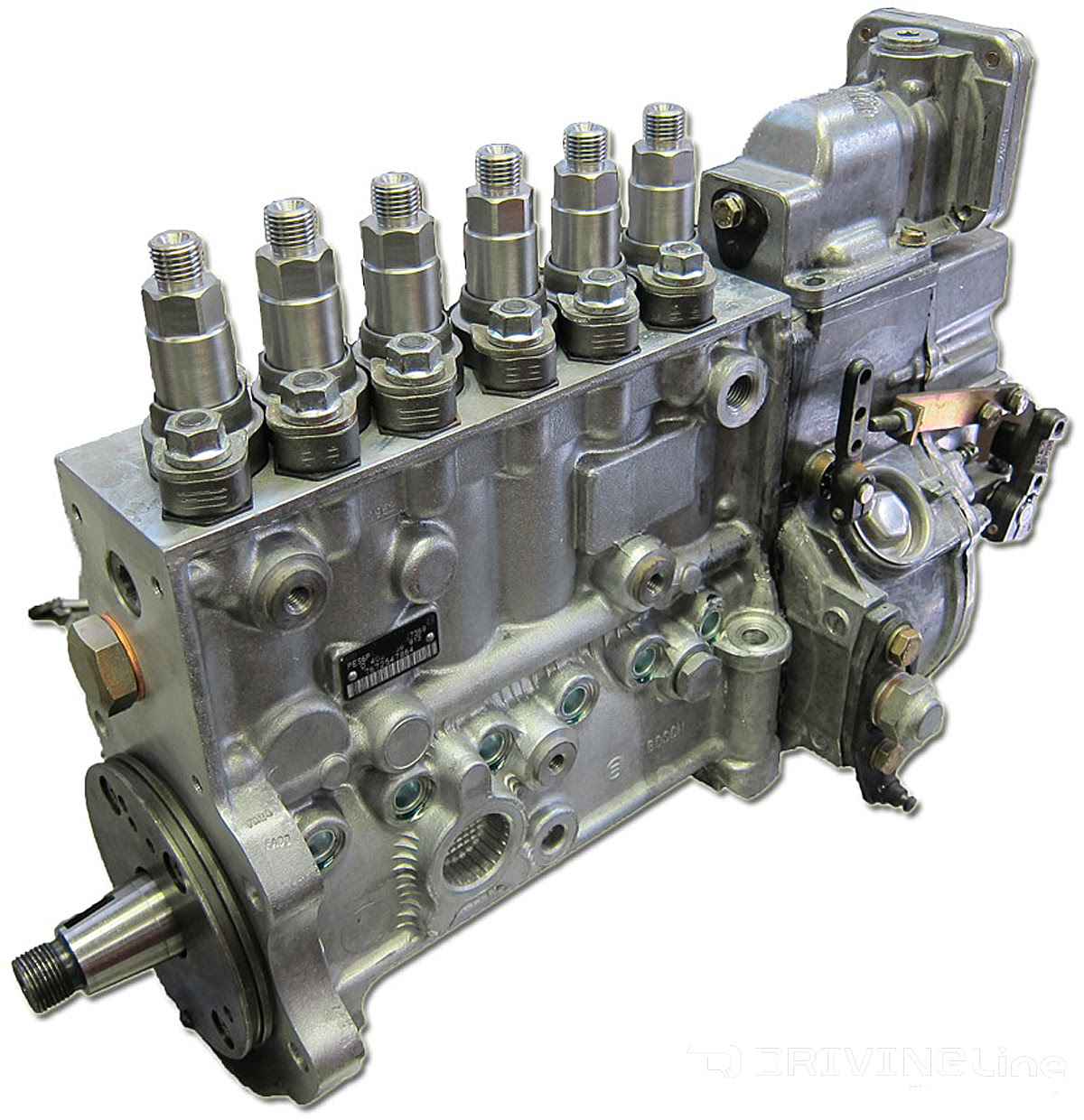

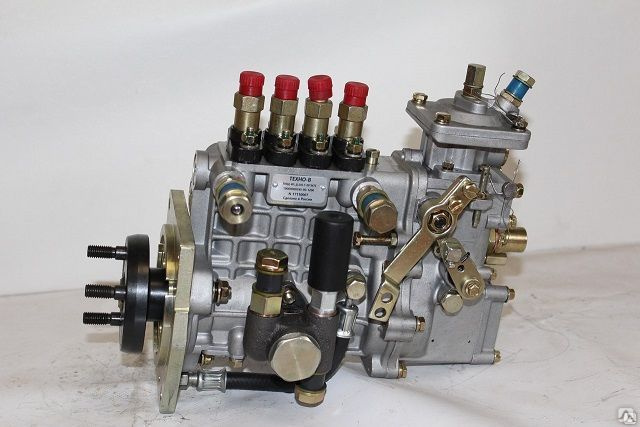

ТНВД

основная статья: Топливный насос высокого давления

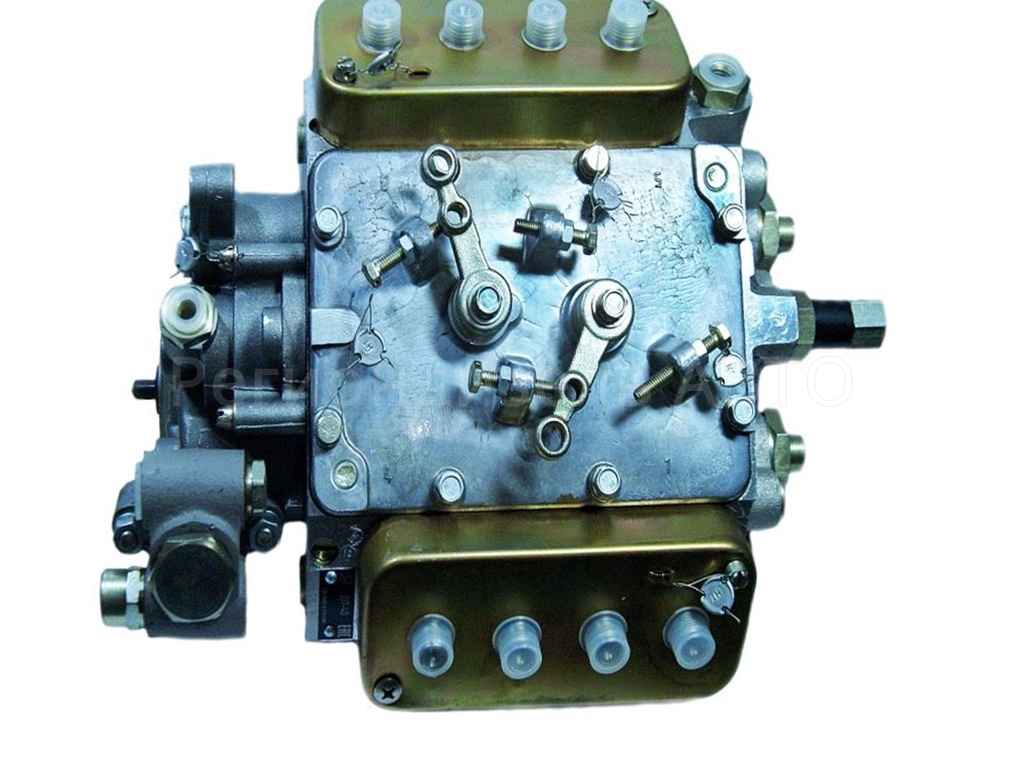

Топливные насосы высокого давления предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент точно отмеренных порций топлива. Располагаются обычно в развале блока (для V-образных дизелей) или на боковой поверхности блока (рядные дизели). К ТНВД топливо из бака подаётся обычно дополнительным топливным насосом низкого давления (помпочка). Давление впрыска топлива создаваемое ТНВД составляет обычно 150-220 бар, в современных двигателях до 300 бар и выше.

Насос-форсунка

основная статья: Насос-форсунка

Устанавливались на некоторые дизели до 70-х годов (в США и позже). В настоящее время в развитии дизелей наблюдается тенденция к возвращению установки индивидуальных насосов топлива на каждый цилиндр.

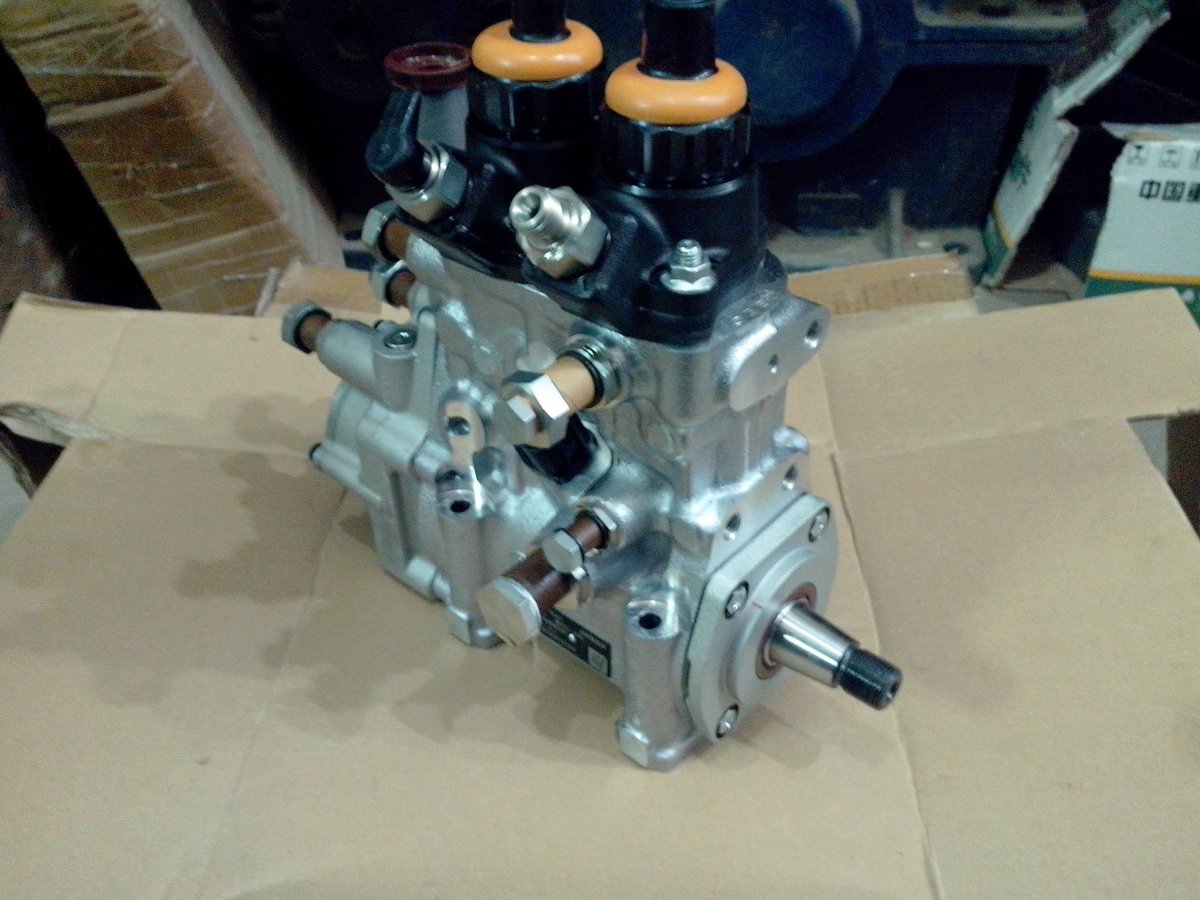

Common Rail

основная статья: Common Rail

В системе Common Rail насос нагнетает топливо под высоким давлением (до 2000 бар, в зависимости от режима работы двигателя) в общую топливную магистраль, из которой топливо впрыскивается в цилиндры с помощью раздельно управляемых форсунок. Наиболее современная топливная аппаратура для дизеля. Её недостаток придирчивость к качеству топлива. Достоинство - высокий КПД.

Топливная аппаратура

Топливная аппаратура дизеля служит для нагнетания при высоком давлении в установленный момент точно определенной порции топлива, соответствующей режиму работы дизеля, и распиливания ее в цилиндре дизеля. Собственно к топливной аппаратуре относят топливные насосы высокого давления, форсунки и трубопроводы высокого давления. Топливо к топливному насосу высокого давления поступает из топ ливной системы дизеля и тепловоза, в которую входят фильтры грубой и тонкой очистки, топливоподкачивающий насос, топливные баки, трубопроводы и арматура.

На дизеле 6Д49 установлены секционные топливные насосы высокого давления золотникового (плунжерного) типа с постоянным ходом плунжера и регулированием количества подаваемого топлива поворотом плунжера с перепуском избыточного топлива в конце хода нагнетания. Секции топливных насосов 15 (см. рис. 9) расположены в верхней части дизеля над его цилиндрами и прикреплены вместе с толкателями двумя шпильками к лотку против кулачка 6 вала (см. рис. 19).

Все детали насоса смонтированы в корпусе 4 (рис 20). Рабочим органом насоса является насосный элемент, состоящий из плунжерной пары, нагнетательного клапана и механизма поворота плунжера. Прецизионная плунжерная пара состоит из втулки (гильзы) 12 и плунжера 13. Втулка имеет в верхней части два симметрично расположенных отверстия для подвода топлива. На верхней части (головке) плунжера расположены две направленные в разные стороны спиральные отсечные кромки: верхняя, регулирующая начало подачи топлива, и нижняя, регулирующая конец подачи топлива.

На верхний торец втулки 12 установлено седло (корпус) 9 нагнетательного клапана 10, который разобщает надплунжерную полость от внутренней полости трубопровода высокого давления. Уплотнение между торцами втулки 12 и седла 9 обеспечивается высоким классом точности и шероховатости поверхности этих торцов и усилием, создаваемым при завертывании нажимного штуцера 1/, который прижимает седло 9 к втулке 12. Стык седла нагнетательного клапана с корпусом насоса уплотнен кольцом из маслостойкой резины, а стык с нажимным штуцером- омедненной прокладкой. Втулка плунжера закреплена в корпусе насоса стопорным винтом.

На втулку плунжера надет зубчатый венец 5, в пазы которого с незначительным зазором входит ведомый поводок плунжера. В зацеплении с зубчатым венцом находится рейка 7, при помощи которой механизм управления топливными насосами поворачивает плунжер. Для предотвращения утечки топлива по рейке с одной стороны она закрыта колпачком 14, а с другой - фланцем с гофрированной резиновой втулкой 8.

Зубчатый венец удерживается на втулке плунжера верхней тарелкой 15у прижатой к корпусу насоса пружиной 6. Второй конец пружины опирается на нижнюю тарелку 3, которая своим вырезом удерживается на плунжере и упирается в упор 17 толкателя. Тарелка 3 имеет вырез для прохода шейки плунжера и выточку для размещения его опорной головки. Во избежание заклинивания плунжера его опорная головка по высоте должна быть меньше выточки в тарелке.

Снизу к корпусу 4 топливного насоса двумя винтами крепят направляющую 2 толкателя с запрессованной в нее втулкой 1 из алюминиевого сплава. Во втулке размещен толкатель. Штампованная тарелка 16 удерживает толкатель во втулке 1 при транспортировке и монтаже насоса. Стыки толкателя и корпуса топливного насоса, толкателя и лотка уплотняются резиновыми кольцами. При вращении распределительного вала 3 его кулачок 6 (см. рис. 19) нажимает на ролик 19 и поднимает вверх толкатель 18 и плунжер 13 (см. рис. Пружина 6 постоянно прижимает ролик 19 к кулачку распределительного вала и возвращает толкатель с плунжером в исходное положение после сбегания ролика 19 с выступа кулачка на его цилиндрическую поверхность.

При ходе вверх плунжер перекрывает своей верхней спиральной кромкой отверстие во втулке и начинает сжимать топливо в надплун-жерной полости. Давление сжатого топлива преодолевает усилие пружины нагнетательного клапана 10, открывает его, и топливо поступает по нагнетательному трубопроводу в форсунку. Нагнетание продолжается до момента открытия нижней спиральной кромкой отверстия во втулке. При дальнейшем движении плунжера вверх топливо по вертикальному пазу плунжера и отверстию в гильзе перетекает из надплунжерной полости в полость низкого давления. Давление в надплунжерной полости резко падает, а нагнетательный клапан под действием пружины и разности давлений топлива в трубопроводе и надплунжерной полости опускается на седло.

Количество подаваемою топлива зависит от положения спиральных кромок плунжера относительно отверстия во втулке и изменяется поворотом плунжера 13 вокруг оси при помощи поворотной втулки 12 и регулирующей рейки 7. Спиральные отсечные кромки на плунжере расположены таким образом, что при движении рейки в корпус насоса подача топлива уменьшается, а при выдвижении - увеличивается. Верхняя спиральная отсечная кромка обеспечивает уменьшение угла опережения подачи топлива с уменьшением нагрузки на дизель.

Рис. 20. Топливный насос высокого давления:

1 - втулка; 2 - направляющая толкателя; 3 - нижняя тарелка; 4 - корпус насоса; 5 - зубчатый венец, 6 - пружина; 7- рейка; «-втулка гофрированная резиновая; 9 - седло нагнетательлого клапана; 10 - клапан нагнетательный; -штуцер нажимной; 12 - втулка плунжера; 13 - плунжер; 14 - колпачок рейки; 15 - тарелка верхняя; 16 - тарелка штампованная; 17 - упор толкателя; 18 - корпус толкателя; 19 - ролик; 20 - втулка плавающая; 21 - ось

Рис. 21. Форсунка:

/-сопло; 2-корпус распылителя; 3 - игла; 4 - колпак; 5 - кольцо уплотнительное резиновое; 6 - штанга; 7 - корпус форсунки; в -пружина; 9 - тарелка; 10 - винт регулировочный; 11 -прокладка; 12 - контргайка; 13 - гайка; 14 - корпус щелевого фильтра; 15 - стержень

Угол опережения начала подачи топлива до верхней мертвой точки поршня регулируют при помощи стальных прокладок между лотком и толкателем. Нормальная суммарная толщина прокладок равна 2 мм, допускаемое отклонение при настройке до 0,5 мм. Толщина стальной прокладки, определенная на специальном стенде, выбита цифрами на корпусе насоса.

По основным элементам конструкции и принципу работы этот топливный насос (см. рис. 20) аналогичен секционным топливным насосам и секциям или насосным элементам блочных топливных насосов, установленных на всех дизелях, описание которых дано ниже. Отличаются все эти насосы в основном формой и конструктивным исполнением деталей. Наиболее существенные отличия заключаются в конструктивном исполнении плунжера, форме, количестве и взаимном расположении его отсечных кромок, количестве и форме выточек, каналов и отверстий в гильзе плунжера и каналов в корпусе насоса.

На дизеле установлены форсунки закрытого типа с гидравлическим управлением подъемом иглы, у которых внутренняя полость, заполненная топливом, в период между впрысками разобщена от камеры сгорания запорной иглой, а иглу поднимает усилие, развиваемое сжатым топливом при определенном давлении.

К нижнему торцу стального корпуса 7 форсунки (рис. 21) колпаком 4 прикреплены прецизионные детали: корпус 2 распылителя с иглой 3 и соплом 1. Игла имеет цилиндрическую направляющую и два конуса. Нижний запорный конус иглы прижат к конусу в корпусе 2 распылителя усилием пружины 8, которое действует на иглу через штангу 6. Затяжку пружины регулируют винтом 10, который фиксируют контргайкой 12. Сверху на регулировочный винт навернута гайка 13, к которой подсоединяют трубку, отводящую топливо, просочившееся между цилиндрической направляющей иглы 3 и корпусом 2 распылителя.

В нижней части сопла на шаровой поверхности прошлифован конусный поясок, к которому просверлены девять равномерно расположенных по окружности сопловых отверстий. Плоскость расположения сопловых отверстий и конусно! о пояска наклонна к оси сопла на угол 60° из-за наклонного расположения форсунки в крышке. Топливо подводится к наклонному каналу в корпусе 7 форсунки через щелевой фильтр, состоящий из корпуса 14 и стержня 15, и через канал в корпусе 2 распылителя поступает в полость, расположенную под верхним конусом иглы 3. При давлении топлива 320+5 кгс/см2 усилие, действующее на верхний конус иглы, преодолевает усилие пружины 8, поднимает иглу, и топливо через сопловые отверстия впрыскивается в камеру сгорания.

Стыки между торцовыми поверхностями корпуса 7 форсунки, корпуса 2 распылителя и сопла 1 уплотнены за счет высокого класса точности и шероховатости поверхности этих торцов и усилием, создаваемым при завертывании колпака 4. Резьбовое соединение колпака 4 и корпуса 7 уплотнено резьбовым кольцом 5, а соединение корпуса 7 и контргайки 12 - прокладкой 11 из красной меди. Форсунки расположены наклонно в крышках цилиндров. Форсунки можно снимать и ставить при закрытых крышках клапанных коробок. При появлении трещин в трубках высокого давления топливо не попадает в масло.

⇐ | Приводы и механизм распределения | | Маневровые тепловозы Под редакцией Л. С. НАЗАРОВА | | Регулятор частоты вращения вала дизеля | ⇒

Топливная аппаратура

Подачу топлива в цилиндры дизеля в заданном количестве и в определенное время, а также равномерное распределение топлива по объему камеры сгорания в распыленном состоянии должна обеспечивать топливная аппаратура.

Топливная аппаратура дизеля (рис. 5.32) состоит из топливных насосов 8, их привода и форсунок 17. Различные типы топливной аппаратуры имеют много общего. Основная особенность ее состоит в том, что при работе реализуются вы-

Рис. 5.32. Схема топливной аппаратуры тепловозных дизелей сокие давления топлива (до 80- 90 МПа). Почти на всех дизелях тепловозов советских железных дорог используются насосы с плунжером золотникового типа и форсунки закрытого типа.

Плунжер 10 топливного насоса 8 приводится в движение от кулачка 2 вала топливных насосов 1 через толкатель 4 с роликом 3. Толкатель, расположенный в корпусе 6, прижимается к кулачку пружиной 5.

При движении плунжера вверх топливо подается через нагнетательный клапан 12 по трубопроводу 13 к форсунке 17. Топливо, как всякая жидкость, обладает очень малой сжимаемостью. Поэтому нагнетание его связано с повышением давления во всей системе. При достижении давления, достаточного для подъема иглы 18, топливо через сопло распылителя 19 поступает в цилиндр дизеля. При падении давления под действием пружины 15 через штангу 16 игла форсунки закрывается и подача топлива прекращается. Обратный ход плунжер совершает под действием пружины 7. При движении плунжера вниз в надплунжерное пространство поступает топливо из топливного коллектора через отверстие в гильзе И. Количество подаваемого топлива зависит от положения плунжера, которое устанавливается с помощью шестерни 9 от рейки топливного насоса 14.

Регулирование подачи топлива плунжерным насосом с золотниковым управлением состоит в следующем. При движении плунжера вверх из крайнего нижнего положения 1 в положение 2 (рис. 5.33) топливо из надплунжерного пространства вытесняется через отверстие в гильзе в топливный коллектор. В положении 2 верхняя кромка плунжера полностью перекрывает отверстие в гильзе - это положение соответствует геометрическому началу подачи топлива. При дальнейшем движении плунжера вверх давление топлива в надплунжерном пространстве растет. Открывается нагнетательный клапан, и топливо поступает к форсунке при движении плунжера из положения 2 в положение 4. В положении 4 нижняя винтовая кромка головки плунжера совпадает с нижней кромкой отверстия в гильзе - это положение соответствует геометрическому концу подачи топлива. Ход плунжера от положения 2 до положения 4 называется полезным ходом плунжера. При дальнейшем движении плунжера из положения 4 вверх до крайнего верхнего положения 6 топливо из надплунжерного пространства вытесняется через вертикальный паз плунжера и кольцевую проточку в головке в топливный коллектор. Нагнетательный клапан закрыт. При движении плунжера из положения 6 вниз топливо из топливного коллектора поступает в надплунжерное пространство. Так продолжается до достижения плунжером положения 4. При движении плунжера из положения 4 в положение 2 окно в гильзе перекрыто головкой плунжера, и топливо не поступает. При дальнейшем движении плунжера из положения 2 в крайнее нижнее положение У топливо продолжает поступать в надплунжерное пространство. Цикл работы топливного насоса повторяется при каждом обороте коленчатого вала двухтактных дизелей и один раз за два оборота коленчатого вала четырехтактных дизелей.

Рис. 5.33. Схема работы топливного насоса

Изменение количества подаваемого за цикл топлива достигается поворотом плунжера (рис. 5.34). В положении 1, когда вертикальный паз плунжера совпадает с отверстием Рис. 5.34. Схема изменения подачи топлива и типы плунжерных насосов:

а.- плунжер с управлением концом подачи топлива; б - плунжер с управлением началом подачи топлива; в - плунжер с управлением началом и коицом подачи топлива гильзы, при возвратно-поступательном движении плунжера подачи топлива не происходит, так как над-плунжерное пространство все время сообщено с топливным коллектором. В положении 2, когда вследствие поворота плунжера паз и отверстие в гильзе не совпадают, осуществляется минимальная подача топлива. Положения 3, 4 и 5 соответствуют промежуточным значениям подачи топлива плунжером. В положении 6 осуществляется максимальная подача топлива плунжером. При этом полезный ход плунжера достигает максимального значения.

Рассмотренный на рис. 5.33 и 5. 34, а плунжер имеет цилиндрическую верхнюю и винтовую нижнюю кромки. Такая конфигурация головки плунжера обеспечивает одинаковый угол начала подачи при всех значениях подачи топлива. Подачей топлива управляют, изменяя конец его подачи. На рис. 5.34, б показан плунжер, конфигурация которого обеспечивает управление началом подачи в зависимости от количества подаваемого топлива при неизмененном конце подачи, а на рис. 5.34, в - конфигурация плунжера, обеспечивающая управление началом и концом подачи. Топливные насосы с плунжером, представленным на рис. 5.34, а, применяются на большинстве тепловозных дизелей. На дизелях типов Д40 и Д49 применяются плунжеры, изображенные на рис. 5.34, е.

Большое значение в обеспечении нормальной работы топливной аппаратуры имеет нагнетательный клапан. При достижении плунжером положения 4 (см. рис. 5.33) давление в надплунжерном пространстве падает и клапан садится на свое место. При недостаточно быстром падении давления возможно подтекание топлива в конце цикла подачи. Для достижения быстрого падения давления в топливопроводе устанавливают нагнетательный клапан с разгрузочным пояском. Однако при длинном топливопроводе подтекание полностью не устраняется даже при быстрой разгрузке топливопровода от высокого давления. Поэтому всегда стремятся к сокращению длины топливопровода между насосом и форсункой. В некоторых дизелях применяются насосы-форсунки, у которых нагнетательный топливопровод совсем отсутствует.

Дефектом работы топливной аппаратуры может быть так называемое подвпрыскивание топлива, которое также снижает экономичность работы дизеля. Подвпрыскивание вызывается колебательным процессом в нагнетательном топливопроводе высокого давления после посадки иглы форсунки на седло, когда амплитуда волны давления достигает значения, достаточного для отрыва иглы форсунки. Для устранения под-впрыскивания стремятся к сокращению объема надклапанной полости за счет установки в нагнетательный клапан специальных вытеснителей. При этом создаются условия более равномерной подачи топлива в цилиндры и затухания волны давления топлива в топливопроводе, что способствует устранению причин подвпрыскивания топлива форсунками.

Основные характеристики топливной аппаратуры дизелей. Подача топлива за рабочий цикл в один цилиндр двигателя определяется номинальной цилиндровой эффективной мощностью и удельным расходом топлива дизелем. Для обеспечения допустимой перегрузки дизеля, а также для компенсации потери подачи насоса из-за износа возможная максимальная подача за цикл принимается примерно в полтора раза больше номинальной. Неравномерность распределения топлива по цилиндрам дизеля допускается на номинальной мощности не более 3-4 %. На оборотах холостого хода неравномерность достигает 30- 50%.

Коэффициентом подачи топливной системы называется отношение объема поданной через форсунку порции топлива к объему, описанному плунжером на полезном участке его хода.

Действительная продолжительность подачи топлива для различных двигателей составляет от 12 до 35° по углу поворота коленчатого вала. Следует отличать действительную продолжительность подачи от геометрической, которая определяется как угол поворота коленчатого вала двигателя, соответствующий перемещению плунжера от начала полезного хода до его окончания. Геометрическая продолжительность обычно меньше действительной.

Действительное опережение подачи топлива измеряется в градусах поворота коленчатого вала (п. к. в.) двигателя от начала впрыскивания до в. м. т. Для различных двигателей оно составляет обычно от 6 до 30 ° п. к. в. Оптимальное опережение подачи топлива подбирается экспериментальным путем и зависит от способа смесеобразования, сорта топлива, степени сжатия, нагрузки и частоты вращения. Геометрическое опережение, соответствующее началу полезного хода плунжера, больше действительного на запаздывание впрыскивания, которое составляет от 2 до 15° п. к. в.

Законом подачи (или характеристикой подачи) топлива называется распределение топлива по углу поворота вала двигателя за период впрыскивания. Закон подачи - это обобщенная характеристика влияния как профиля кулачка, размера плунжера и проходного сечения сопла форсунки, так и ряда других конструктивных и эксплуатационных факторов, например конструкции нагнетательного клапана, длины топливопроводов высокого давления, наличия в системе (под клапаном в штуцере) местных объемов, давления впрыскивания, сжимаемости жидкости и т. п. Увеличение цилиндровой мощности при неизменном скоростном режиме работы дизеля связано с увеличением цикловой подачи топлива, что приводит к изменению характеристики процесса впрыскивания. Увеличение цикловой подачи приводит к существенному возрастанию продолжительности впрыскивания и отдельных фаз топливопо-дачи. При растянутом процессе впрыска повышается температура выпускных газов, снижается экономичность работы дизеля.

Топливный насос дизеля Д49 (рис. 5.35) установлен на лотке, расположенном в развале цилиндров. Насос состоит из корпуса 4, гильзы 11, плунжера 12, седла 8 и клапана 9. Гильза и седло закреплены в корпусе насоса нажимным штуцером 10.

В гильзе плунжера имеются два отверстия для подвода топлива. Плунжер типа В имеет верхнюю и нижнюю спиральные отсеченные кромки, обеспечивающие регулировку количества подаваемого в цилиндры топлива с одновременным изменением углов начала и конца подачи. На цилиндрической поверхности плунжера имеются две кольцевые канавки. Широкая канавка при любом положении плунжера по высоте соединена с полостью низкого давления. На гильзу плунжера установлен зубчатый венец 5, в пазы которого входит поводок плунжера. В зацеплении с венцом находится рейка 6, которой механизм управления поворачивает плунжер. Максимальный выход рейки, замеряемый от торца рейки до болта 7, ограничивается винтом, который препятствует повороту зубчатого венца и перемещению рейки насоса. Размер выхода рейки устанавливают при регулировании насоса по подаче на стенде изменением положения рейки и прокладок под болтом 7. Снизу к корпусу насоса прикреплена направляющая втулка 2 толкателя. В нее запрессована втулка 1, в которой размещен толкатель. Угол опережения подачи топлива по цилиндрам регулируют набором прокладок 3 по зазору между плунжером и седлом нагнетательного клапана.

Форсунки. На дизелях установлены форсунки закрытого типа, предназначенные для направления струй и распыливания топлива в камере сгорания. По конструкции форсунки тепловозных дизелей различаются главным образом конструкцией распылителя, размерами проходных сечений, количеством и размерами сопловых отверстий, массой, габаритными и установочными размерами. Принципиальное отличие имеют только форсунки дизелей типа \ТЕ 17/24, являющиеся полузакрытыми и имеющими вместо запорной иглы запорный клапан, удерживаемый пружинной силой 0,4 Н и открывающийся при давлении топлива 2,5 МПа. В этих форсунках давление начала впрыска не регулируется. Максимальное давление подачи топлива в них достигает 34 МПа.

У форсунки дизелей типа Д49 (рис. 5.36) сопло 1 и корпус распылителя 2 прикреплены к корпусу форсунки 7 с помощью колпака 4. В корпусе распылителя размещена игла 3, разобщающая внутренние полости форсунки от камеры сгорания. Корпус распылителя и игла представляют собой прецизионную пару. Игла прижимается к корпусу распылителя пружиной 8 через штангу 6. Пружина через тарелку 10 затягивается винтом 11, положение которого фиксируется гайкой 13. Сверху на регулировочный винт навернут штуцер 15, к которому присоединена труба отвода топлива, просачивающегося по зазору между иглой и корпусом распылителя. Топливо поступает через щелевой фильтр в канал корпуса форсунки и далее в кольцевую камеру корпуса распылителя. Форсунки устанавливают в крышки цилиндров и крепят шпильками. Уплотнение достигается за счет конусных поверхностей, прокладок 12. 14 и уплотнительных колец 5 и 9.

Рис. 5.36. Форсунка дизеля 5Д49

На дизелях типов Д49 и УЕЕ17/24 форсунки установлены в крышках цилиндров наклонно, что позволяет монтировать их без снятия крышек клапанных коробок. На дизелях типа Д100 форсунки вмонтированы в цилиндры с помощью специальных адаптеров, обеспечивающих уплотнение от прорыва газов и течи воды.

⇐ | Газораспределительный механизм и крышки цилиндров | | Тепловозы: Основы теории и конструкция | | Регулирующая аппаратура дизеля | ⇒

Возницкий И.В. "Топливная аппаратура судовых дизелей"





возницкий и. в.

ТОПЛИВНАЯ АППАРАТУРА СУДОВЫХ ДИЗЕЛЕЙ КОНСТРУКЦИЯ, ПРОВЕРКА СОСТОЯНИЯ И РЕГУЛИРОВКА

Автор - Возницкий Игорь Витальевич, професор Государственной Морской Академии им. адмирала С.О.Макарова, заслуженный работник высшей школы России



                                                                                ОГЛАВЛЕНИЕ

ПРЕДИСЛОВИЕ..................................................................................... 3

1.     ТОПЛИВНЫЕ СИСТЕМЫ.................................................................................... 6

2.     ОСНОВЫ КОНСТРУКЦИИ ТОПЛИВНЫХ НАСОСОВ И ФОРСУНОК.................................... 8

2.1.     Топливные насосы (ТНВД)................................................................... 8

2.2.     Форсунки................................................................................................ 10

3.     ПРОЦЕСС ТОПЛИВОПОДАЧИ........................................................................ 12

4.     ТОПЛИВНЫЕ НАСОСЫ КЛАПАННОГО ТИПА......................................... 17

4.1.     Принцип действия ТНВД с регулированием по началу подачи. .................................. 17

4.2.     Принцип действия ТНВД со смешанным регулированием подачи..................................... 20

4.3.     Топливные насосы двигателей Зульцер RTA................................. 23

4.4.     Проверка и регулирование ТНВД RTA............................................ 24

5.     ТОПЛИВНЫЕ НАСОСЫ ЗОЛОТНИКОВОГО ТИПА.................................. 29

5.1      Конструкция и принцип действия................................................... 29

5.2.     Насосы двигателей Вяртсиля............................................................. 34

5.3.     ТНВД двигателей MAH S50 и S70MC............................................... 37

5.4.     Топливный насос двигателя MAH KSZ 105/180............................. 38

5.5.     Топливный насос двигателей Пилстик РС2.................................. 39

5.6.     Кавитационно-эрозионные разрушения.................................... ...... 39

6.     МЕТОДЫ РЕГУЛИРОВАНИЯ УГЛА ОПЕРЕЖЕНИЯ ПОДАЧИ ТОПЛИВА..................... 41

6.1.     Системы V1T.......................................................................................... 43

6.1.1.     Система VIT двигателей МАН-Б.В. L-MC............................. 44

6.1.2.     Система VIT двигателей Зульцер RTA................................... 48

7.     ПРОВЕРКА И РЕГУЛИРОВАНИЕ ТНВД ЗОЛОТНИКОВОГО ТИПА................................................ 51

7.1.     РегулированиеТН ВД двигателей Вяртсиля................................... 51

7.2.     Регулирование ТНВД SKL - NVD 48 и 36......................................... 55

7.3.     Проверка и регулирование ТНВД двигателей Ч и ЧН 25\34-3............................... 57

8.     ТОПЛИВНЫЕ НАСОСЫ РАСПРЕДЕЛИТЕЛЬНОГО ТИПА..................... 60

9.     ФОРСУНКИ........................................................................................... .................... 62

9.1.     Конструкция.............................................................................................. 62

9.2.     Форсунки с многодырчатыми распылителями, распыливание топлива.......................................... 64

9.3.     Распылители для работы на пониженных мощностях («SLOW» nozzles)...................................... 66

9.4.     Тепловое состояние и охлаждение форсунок..................................... 68

9.5.     Форсунки двигателей Зульцер RND и RND-M.................................. 69

9.6.     Форсунки двигателей Зульцер-RTА..................................................... 70

9.7.     Форсунки двигателей МАН-БВ L-MC................................................. 71

9.8.     Форсунки двигателей SKL-NVD 48,36 и 24......................................... 72

10.     ПРОВЕРКА И РЕГУЛИРОВАНИЕ ФОРСУНОК............................................. 74

10.1.     Нарушения работоспособности топливной аппаратуры. ........................................... 76

11.     НАСОС-ФОРСУНКИ.................................................................................................. 80

11.1.     Насос-форсунки с механическим приводом..................................... 80

11.2.     Насос-форсунки с электронным управлением................................. 82

11.3.     Насос - форсунки с гидроприводом..................................................... 83

12.     АККУМУЛЯТОРНЫЕ СИСТЕМЫ ТОПЛИВОПОДАЧИ............................. 90

12.1.     Аккумуляторная система фирмы Вяртсиля....................................... 92

12.2.     Аккумуляторная система фирмы МАН-Б.В...................................... 94

13.     СИСТЕМЫ ЭЛЕКТРОННОГО УПРАВЛЕНИЯ ТОПЛИВОПОДАЧЕЙ........................................... 97

13.1.     Система электронного управления фирмы Катерпиллар.............. 97

13.2.     Система электронного управления фирмы МАН - Б. В................... 99

13.2.1.     Электронное управление и гидропривод топливных насосов............................................ 101

13.2.2.     Электронное управление и гидропривод выхлопных клапанов......................................... 104

13.2.3.     Электронное управление лубрикаторами.............................. 105

13.3.     Система электронного управления фирмы Зульцер...................... 107

14.     КОНТРОЛЬ И РЕГУЛИРОВАНИЕ РАБОЧИХ ПРОЦЕССОВ, ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ................ 110

14.1.     Измеряемые параметры........................................................................ 110

14.2.     Индицирование двигателя................................................................... 113

14.2.1.     Индикаторы «Майгак*.............................................................. 114

14.2.2.     Электронные индикаторы......................................................... 117

14.3.     Анализ результатов измерений, регулирование рабочего процесса. ............................... 122
