Трещина в чугуне чем заделать: Ремонт трещин в чугуне

Ремонт трещин в чугуне

link

В: Я собираюсь заварить трещину в чугунной жаровне. У меня есть несколько вопросов:



Какие электроды подойдут для сварки стенок толщиной 6 мм, Ferroweld™?

Могут ли Ferroweld™ работать на переменном токе?
У меня есть только старый аппарат AC-225.

Понадобится ли предварительный подогрев?
Жаровня будет подвергаться большим перепадам температуры, и я думаю, что понадобится шов с полным проплавлением. Очевидно, нужно будет отшлифовать припой, понадобится ли что-то еще?

Стоит ли ограничивать сварку короткими отрезками, чтобы лучше контролировать тепловложение?
Какой длины лучше придерживаться? Я понимаю, что чем больше остановок, тем больше шансов допустить дефект.

Может, мне стоит просверлить небольшое отверстие?
Я не хочу, чтобы она стала расширяться из-за нагревания.

О: Я бы посоветовал электроды Softweld® 55Ni диаметром 3 мм. Их можно использовать на переменном токе, хотя больше рекомендуется постоянный обратной полярности (DC+).

Что касается остальных Ваших вопросов, следуйте инструкциям ниже:

1. Определите границы трещины с помощью проникающего красящего вещества или натрите ее керосином и потом проведите мелом. Керосин проступит через мел и четко покажет границы трещины. Часто трещины бывает трудно полностью рассмотреть невооруженным глазом.

2. Определив границы трещины, просверлите отверстие диаметром 3 мм в ее вершине.

3. Зачистите и отшлифуйте зону на 5 см от каждой вершины трещины, чтобы предотвратить ее дальнейшнее распространение . Если вы пользуетесь шлифовальной машиной, перед сваркой нагрейте кромки окислительным пламенем для сжигания углерода.

4. С помощью шлифовки, резки или другой механической обработки создайте скосы кромок. На предварительно подогретом чугуне можно использовать газовую резку или дуговую строжку. При этом требуется проникновение на всю глубину трещины. На отрезках глубиной больше 5 мм скосы нужно сделать такими, чтобы корень соединения имел ширину от 3 до 5 мм. Если на этом отрезке трещина расширяется, оставьте пространство около 3 мм и направляющую 1,5 мм.

5. Медленно и равномерно разогрейте все изделие, чтобы удалить с поверхности масло и загрязнения:

    Температура должна составлять по крайней мере 260, но не более 650 градусов по Цельсию.
    Поддерживайте температуру изделия постоянной на всем протяжении работы.
    Предварительному подогреву должно подвергнуться всё изделие, а не только зона сварки.

6. Чтобы избежать проплавления, сварка чугуна проходит на низких токах. Чтобы лучше контролировать тепловложение, длину швов лучше ограничить до 2-8 см. Сразу после сварки проводите проковку лицевой стороны каждого шва молотком с круглым бойком, чтобы снять напряжение в металле. По мере перемещения вдоль трещины оставляйте определенные промежутки, чтобы не нагревать одну и ту же зону долгое время. Сварку нужно вести в одном направлении.

7. Охлаждение должно проходить как можно медленнее — по возможности в печи. Снижайте температуру на 10 градусов в час, пока она не опустится до комнатной.  Погрузите изделие в песок, оберните брезентом или любым другим способом замедлите остывание. Простое охлаждение на воздухе проходит слишком быстро!

Примечание: если вам нужно, чтобы наплавление поддавалось механической обработке, воспользуйтесь электродами Softweld® 99Ni или Softweld® 55Ni. Наплавленный металл электродов Ferroweld™ не поддается механической обработке.



Заделка трещин шпаклевкой (шпатлевкой): инструкция от

Трещины на стенах – неприятное последствие нарушения строительных норм. Иногда выбирать не приходится, так как квартира от застройщика досталась уже с этими дефектами. Устранить трещину можно с помощью шпаклевки, в этой статье читайте о том, как это правильно сделать.

---

Трещины надо устранять не только на этапе финишной отделки, но и при черновых работах. Подготовка основания под стяжку или оштукатуривание стен включает в себя заделку трещин. Пошаговую инструкцию по оштукатуриванию стен своими руками можно прочитать в статье «Простой способ штукатурки стен своими руками: пошаговая инструкция».

---

Первым делом установить причину

Начинать нужно именно с этого, в противном случае все работы могут быть проделаны впустую. Характерный пример – усадка здания. Если усадочные процессы еще не завершились, то трещина может появиться вновь, но и медлить в этом деле нельзя, потому что некоторые трещины имеют свойство разрастаться и наносить больший ущерб.

• Усадка происходит только в новых постройках. Если здание старое, то эту причину можно сразу отмести.

• Воздействие влаги также может приводить к появлению трещины. Источником воды может быть поврежденная крыш. В этом случае лучше сначала устранить протечку, а потом переходить к ремонту помещения.

• Нарушение технологий работы с материалом может также привести к появлению трещин. Распространенной проблемой является отсутствие грунтовки.

---

Подробнее о причинах появления трещин при различных видах работ читайте в статьях «16 распространенных ошибок при штукатурке стен», «11 ошибок новичков при шпаклевании стен».

---

Инструменты

1. Шпатель – основной инструмент для работы со шпаклевкой. Желательно иметь в распоряжении два шпателя: узкий (не больше 10 см) для нанесения раствора и широки для финишного разравнивания.

2. Чистая емкость для шпаклевки, в ней не должно быть остатков раствора и мелких частиц, так как это помешает нанесению. Так как объем смеси небольшой, лучше взять небольшой контейнер.

3. Кисть используют для нанесения грунтующих составов, инструмент должен иметь такую форму, чтобы легко проникать вглубь трещины.
4. Щетка с жесткой щетиной нужна для очистки трещины от пыли и мелкого мусора.
5. Армирующий материал используют за укрепления трещины более 2 мм. В большинстве случаев используют сетку (серпянку) или бумажную перфорированную ленту.
6. Наждачная бумага потребуется для шлифования поверхности трещины. Для удобство бумагу закрепляют на деревянном бруске или специально терке.
7. V-образный шпатель используют для зачистки трещины, но если такого инструмента нет, можно воспользоваться аналогичным по форме скребком.

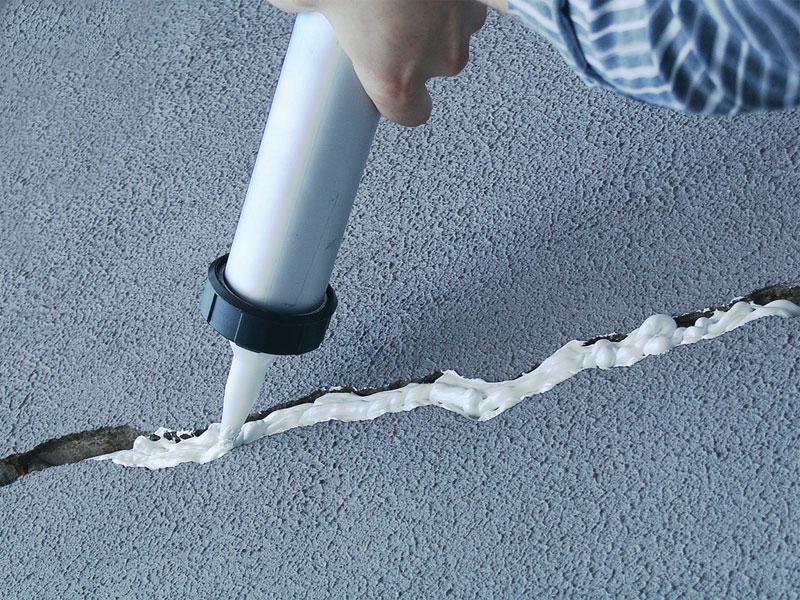

Чем заделывать трещины?

Для заделки трещин можно использовать цементно-песчаные смеси и герметики, но в этой статье мы подробнее остановимся на методе с использованием шпаклевок.

• Полимерные шпаклевки эластичные и долго сохраняют рабочее состояние (до 24 часов). Составы можно наносить сразу без замешивания. Некоторые производители выпускают специальные ремонтные составы для заделки трещин. Полимерные составы делятся на акриловые и латексные. Акриловые подходят как для внешних, так и для внутренних работ, латексные подойдут только для работ в помещении.
• Гипсовые шпаклевки надо делать из сухой смеси, при этом рабочее состояние они сохраняют совсем недолго – 1,5 – 2 часа. Рекомендуется делать смесь небольшими порциями, чтобы она не успевала затвердеть.

Подготовительные работы

Подготовительные операции надо проводить до приготовления смеси, чтобы избежать затвердевания раствора.

Глубокие трещины можно расшивать отверткой.

Трещину надо расшить с помощью V-образного шпателя или старой отвертки. Сечение должно приобрести вид треугольника, для глубоких трещин допускается сделать сечение в виде трапеции.

Жесткой щеткой из трещины удаляют мелкий мусор и остатки материала после расшивки.

Повреждение покрывают грунтовкой, состав можно наносить губкой или кистью, кисть должна хорошо проходить внутрь трещины.

Приготовление смеси

При работе с готовым полимерным составом эту стадию можно пропустить. Сухие смеси надо будет сначала правильно приготовить.

Небольшую емкость наполняют водой, затем порциями засыпают сухую смесь. Засыпать надо до тех пор, пока на поверхности жидкости не образуются сухие островки.

Перемешивать раствор надо шпателем, применять дрель-миксер не рекомендуется, иначе смесь напитается воздухом и быстрее застынет.

После первого перемешивания смесь оставляют напитываться влагой на 5 – 10 минут.

Потом раствор доводят до однородного состояния. При замешивании надо стараться разбить все комья.

Заделка трещины

После высыхания грунтующего состава можно переходить к основным работам по устранению трещины.

Первым слоем раствора заполняют пустоты. Для этого лучше использовать узкий шпатель, которым совершают движения под углом 90 градусов к трещине с разных сторон.

---

Первый слой шпаклевки нужен, что раствор успел дать усадку. Если работать за один слой, то смесь выдавится из трещины и на поверхности стены появится бугор.

---

Надо дождаться частичного высыхания шпаклевки внутри трещины, после этого можно переходить к нанесению второго слоя. Завершающие мазки проще делать широким шпателем, старайтесь, чтобы на поверхности не оставалось следов от инструмента.

На свежую шпаклевку наклеивают бумажную ленту или сетку-серпянку. Бумажную ленту можно предварительно смочить в теплой воде.

Шпателем надо вдавить ленту в шпаклевку, выгоняя излишки раствора. Одним шпателем можно удерживать ленту, другим проводить по её поверхности.

Сверху на ленту наносят еще один тонки слой шпаклевки. Этот слой проще наносить широким шпателем, убирая все неровности и следы от инструмента.

Когда обработанный участок стены просох, его шкурят теркой с наждачной бумагой.

На этом заделку трещины можно завершить и перейти к последующим работам.

Как закрепить чугун без сварки – 3 метода и руководства

Последнее обновление 7 сентября 2022 г.

Чугун используется во многих промышленных и бытовых конструкциях. Это жизненно важный полезный материал, используемый в самых разных целях, от печей до двигателей. По своей природе чугун хрупкий. Тем не менее, он может быть восприимчив к разрывам и трещинам, если не поддерживать его в хорошем состоянии. Трещины на чугуне могут быть вызваны температурными градиентами, сильными колебаниями температуры и физическими ударами в результате падения чугуна на твердую поверхность. Когда ваше оборудование, сделанное из чугуна, трескается, это может вызывать разочарование и стресс. К счастью, это можно исправить с меньшими затратами времени и хлопот.

Несмотря на то, что вы можете починить чугунные детали с помощью сварки, это может быть сложно, так как вы можете нанести дополнительный ущерб в процессе. Есть несколько идеальных методов, которые вы могли бы использовать для ремонта чугуна, не требующего сварки. К таким методам относятся пайка твердым припоем, использование эпоксидной замазки и использование холодного сшивания металлом.

При ремонте чугунных изделий рекомендуется использовать идеальные методы. Использование неправильной техники может привести к дальнейшему повреждению вашей работы, что сделает ремонт невозможным. Хотя сварка обычно является предпочтительным методом соединения металлических деталей, она может быть не идеальной для некоторых деталей из чугуна, требующих некоторых технических действий.

Эта статья даст вам столь необходимое понимание того, как можно крепить чугунные детали без сварки.

Давайте приступим.

Как закрепить чугун с помощью прошивки холодным металлом

Прошивка холодным металлом идеально подходит для фиксации растрескавшегося чугуна, который невозможно отремонтировать обычными методами, такими как сварка. В этой методике реализуются специализированные вставки, соединяющие поврежденный металл независимо от характера трещины. Разные куски чугуна, разделенные трещиной, сшиваются холодной металлической строчкой.

Холодная прошивка металлом является популярным методом и является идеальным решением для ремонта конструкций, которые нельзя легко заменить или демонтировать. Строители также могут использовать этот метод для восстановления старых зданий, чтобы сохранить оригинального архитектора и ручную работу.

В отличие от сварки этот метод также подходит для ремонта судов и железнодорожных локомотивов. Когда двигатель корабля блокируется, вместо того, чтобы заменить его новым, вы можете использовать переключение холодного металла, чтобы починить его. Эта процедура популярна в строительстве, автомобильной промышленности, горнодобывающей промышленности, крупных двигателях, на транспорте и во многих других важных областях.

Ниже приводится пошаговая инструкция по ремонту чугуна методом холодной прошивки.

1. Диагностика трещины в чугуне

Предоставлено: Bluesnap, Pixabay

Рассмотрение рассматриваемой трещины является первым шагом в процессе холодного сшивания. Этот метод идеально подходит для чугунных деталей толщиной от 3/16 дюймов до 1 фута. Длина трещины не имеет значения. Характер трещины определит, можно ли ее исправить, или вам нужно полностью создать другую чугунную отливку.

---

2. Сверление отверстий

Изображение предоставлено Международной ассоциацией Metalock, Wikimedia Commons CC 4.0

Вторым этапом процедуры холодного сшивания металла является сверление отверстий вдоль трещины. Отверстия должны располагаться через равные промежутки времени. Для достижения наилучших результатов рекомендуется использовать направляющую для точного сверления отверстий вдоль трещины. Набор отверстий не обязательно должен иметь одинаковое общее количество. Идея состоит в том, чтобы сделать точки сшивания прочными, чтобы скрепить потрескавшийся чугун.

---

3. Соединение рядов отверстий

Изображение предоставлено: Jpmort, Wikimedia Commons CC 4.0

После сверления отверстий для сшивания вам потребуется соединить их вместе. Чтобы укрепить треснувший чугун, отверстия облегчат вставку ключей. Вам понадобится гигантское долото, чтобы соединить отверстия, не создавая щели в металле. Круглые выступы отверстий, которые были просверлены, будут служить точками удержания, когда ключи будут вставлены. Крайне важно сохранить внешний диаметр просверленных отверстий при их соединении.

---

4. Установка металлических швов или металлических ключей

Изображение предоставлено Jpmort, Wikimedia Commons CC 4.0

Наиболее важным компонентом этого процесса являются металлические ключи. Они обеспечивают прочность, необходимую для скрепления треснувших частей после ремонта. Высокопрочный металл имеет большое значение при холодном сшивании металла. В противном случае вам придется повторить процедуру, так как она может оказаться неэффективной.

В идеале просверленные отверстия на первом этапе должны быть такой же длины, как и металлические ключи. Таким образом, металлические шпонки добавят столь необходимую прочность всей поверхности чугуна, что предотвратит появление новых трещин. Между просверленными отверстиями и металлическими ключами должно быть плотное прилегание, чтобы создать прочную связь. Между металлическими клавишами и оригинальной деталью не должно быть зазоров.

Если на исходной поверхности детали имеется избыток материала, вам не следует беспокоиться об удалении лишнего материала в процессе чистовой обработки.

• См. также:  Как отремонтировать кованое железо без сварки

---

5. Сшивание стежков

Изображение предоставлено: Jpmort, Wikimedia Commons

Недостаточно полагаться на металлические ключи, вставленные в потрескавшуюся чугунную деталь. Это потому, что они могут быть недостаточно прочными, чтобы выдерживать сильное давление и жару; таким образом, они могут сломаться. Таким образом, вам нужно будет соединить винты между металлическими ключами. Ставьте их относительно близко к соседним шурупам и металлическим сшивающим шпонкам, которые вы установили. Связь между отремонтированным металлом и треснувшим чугуном может быть более прочной после затягивания стежков.

Как и в случае с металлическими ключами, ничего страшного, если из-за установленных винтов торчит лишний металл. Лишний материал пригодится при отделке поверхности; он будет выглядеть как один цельный кусок чугуна. Выравнивание заподлицо с поверхностью оригинальной чугунной детали поможет устранить слабые места и вероятность повторного появления трещин.

---

6. Удаление лишнего материала

Заключительный этап процесса холодного сшивания металла включает удаление лишнего материала со сшивающих винтов и металлических ключей, которые вы вставили. Используя долото, удалите как можно больше металлического материала. Затем используется инструмент для шлифовки, чтобы отшлифовать остальную часть. Полировка жизненно важна, поскольку она помогает восстановить чугунную деталь в том виде, в котором она была изначально. Следы ремонта должны быть скрыты под лишним металлом для чистого внешнего вида.

---

Использование эпоксидной замазки для ремонта треснувшего чугуна

Чтобы предотвратить легкое растрескивание чугунных деталей, необходимо правильно ухаживать за ними. Было бы лучше, если бы вы также хранили его в сухих условиях, чтобы он не ржавел. Тем не менее, если появятся какие-либо трещины, вы можете исправить чугунные детали с помощью эпоксидной замазки, следуя следующей пошаговой процедуре.

• Во-первых, купите эпоксидные замазки, такие как Quick Steel или JB Weld, в ближайшем хозяйственном магазине. Эти два типа эпоксидных смол будут служить клеем, прилипать к чугуну и надежно запечатывать трещину.
• Используя наждачную бумагу с зернистостью 80, отшлифуйте чугун, чтобы удалить краску и ржавчину, которые могут покрывать трещину. Чтобы избежать расширения трещины, используйте движения вперед и назад вместо круговых движений. Этот процесс помогает очистить поверхность чугунного литья, удаляя вещества, находящиеся поверх трещины.
• С помощью тряпки, воды и мыла тщательно очистите трещины и поверхность. Прежде чем продолжить, дайте чугуну высохнуть.
• Следуя инструкциям производителя, перемешайте эпоксидную смолу. На плоскую поверхность выдавите немного. Вы можете использовать шпатель и кусок картона, чтобы смешать его.
• Затем смесь шпатлевки наносится на треснувший чугун и на него. Вы должны соскрести излишки смеси с помощью шпателя до того, как она высохнет. Перед работой с отремонтированным чугуном рекомендуется подождать 24 часа.
• Завершающим этапом ремонта чугунных деталей с помощью эпоксидной шпаклевки является закрашивание заделанной трещины. Это помогает повысить долговечность и гарантировать, что отремонтированная треснутая деталь соответствует остальной части чугунной детали.

• См. также:  Как заполнить отверстия в металле без сварки (быстро и просто)

Использование пайки для фиксации растрескавшегося чугуна

Хотя чугун является жестким материалом, он подвержен разрывам и трещинам. Еще одним эффективным способом устранения трещин без сварки является пайка. В отличие от традиционной техники сварки, используемой для ремонта металлических изделий, при пайке используется минимальное количество тепла для фиксации чугунных деталей. Этот метод обычно используется для исправления трещин на чугунных изделиях.

Ниже приведено пошаговое руководство по ремонту треснувшей чугунной детали методом пайки.

• Присадочный стержень выбирается в зависимости от применения детали из чугуна. Присадочные стержни, которые используются для пайки чугуна, часто изготавливаются из латуни или никеля. Некоторые производители и специалисты по металлоконструкциям используют присадочные прутки с флюсом, тогда как другие предпочитают использовать различные флюсы при пайке.
• После выбора нужного наполнителя необходимо подготовить поверхность трещины на чугунной детали. Перед пайкой поверхность трещины необходимо тщательно очистить от окислов и загрязнений. С помощью шлифовального станка поверхность трещины следует отшлифовать, придав ей поперечное сечение U-образной формы. Эта процедура позволяет припою избегать концентрации напряжений и полностью затекать в трещину.
• Щеткой из нержавеющей стали следует очищать отшлифованную поверхность после шлифовки чугунной детали. Эта процедура помогает гарантировать, что любые частицы, оставшиеся после измельчения, будут удалены.
• Чугунная деталь должна быть нагрета. Попытка использовать горелку для пайки более холодных частей чугуна может привести к дальнейшей деформации и растрескиванию. Таким образом, другие типы источников тепла, такие как горелка для травы, духовка или газовый гриль, могут использоваться для медленного нагревания чугунной детали.
• Затем кусок чугуна кладут на рабочую поверхность и при необходимости закрепляют. В процессе пайки некоторые важные детали могут нуждаться в нагреве, особенно если трещина значительная, и процесс пайки может занять некоторое время. Для поддержания температуры изделия рекомендуется использовать внешний нагреватель.
• Затем вам необходимо нагреть поверхность трещины с помощью горелки для пайки до такой степени, что она станет ярко-красной. Затем на поверхность трещины помещается наполнительный стержень. Для эффективного процесса пайки рекомендуется, чтобы температура поверхности была очень высокой, чтобы материал присадочного стержня мог легко затекать в трещину.
  Продвигаясь вниз по трещине, вы можете использовать горелку для пайки для поддержания локальной температуры.
• Наконец, поместите отремонтированную деталь в емкость с песком и полностью засыпьте ее песком. После процедуры пайки фиксированное количество чугуна следует очень медленно охлаждать. Чугун может треснуть, если оставить его на воздухе для охлаждения. Отремонтированную деталь рекомендуется оставить в песке как минимум на сутки и дольше, если домен значителен.

---

Как подготовить треснувшую чугунную деталь перед ее ремонтом

Покупка новой чугунной детали может быть дорогостоящей; таким образом, вам следует подумать о его ремонте. Как только вы решите отремонтировать свой чугун, независимо от методов, упомянутых выше, которые вы, возможно, захотите использовать, вы должны тщательно очистить его, чтобы удалить грязь, жир и оксиды.

Ниже приведены рекомендации по очистке чугунных деталей перед их ремонтом.

Помимо растрескивания, изделия из чугуна могут покрыться ржавчиной или обгореть. Если ваш чугунный предмет сгорел, вы можете сначала рассыпать соль на его поверхность. Для очистки поверхности можно использовать скраб или мягкую щетку. Для более эффективной очистки идеально использовать влажную щетку. Тем не менее, вы должны использовать пластиковый скребок, если ожог стойкий, чтобы удалить пригоревшие вещества с поверхности.

Если ваш чугунный предмет заржавел, вы можете использовать скраб и моющее средство, чтобы избавиться от ржавчины. Ржавчина может повредить ваш чугунный предмет, если ее вовремя не устранить. Приправа также может быть средством, если уровень ржавчины высок.

Предположим, что ваш треснувший чугунный предмет обесцветился, вы можете тщательно почистить его стальной мочалкой, чтобы удалить все частицы на нем. Это помогает устранить любые следы грязи на металлическом изделии. После очистки вымойте изделие теплой водой с мылом и дайте ему высохнуть. Цвет вашей чугунной детали будет восстановлен.

После того, как ваша чугунная отливка будет чистой и сухой, вы можете отшлифовать ее, чтобы устранить такие дефекты, как пористость, подготовив треснутую поверхность к ремонту.

---

Bottom Line

Треснувший чугун — это не конец вашей работы; вы можете быстро отремонтировать его и восстановить его функциональность. Не обязательно использовать сварку. Некоторые из методов, которые вы можете использовать, чтобы исправить это, включают эпоксидную замазку, холодную металлическую прошивку и металлическую пайку в соответствии с процедурами, описанными выше. Благодаря этому теперь вы можете встать и эффективно восстановить треснувший чугун.

Если вам необходимо выполнить другие склеивающие работы без сварки, ознакомьтесь с некоторыми из наших других практических руководств ниже:

• Как заменить панели порогов без сварки
• Как соединить металл с металлом без сварки
• Как заполнить отверстия в металле без сварки (быстро и просто)

---

Авторы избранных изображений: Ernest_Roy, Pixabay

• Как закрепить чугун с помощью холодного сшивания металла
  • 1. Диагностика трещины в чугуне
  • 2. Сверление отверстий
  • 3. Соединение рядов отверстий
  • 4. Установка металлических петель или металлических ключей
  • 5. Сшивание петель вместе
  • 6. ​​Удаление лишнего материала
  88
  • Использование эпоксидной замазки для ремонта растрескавшегося чугуна
  • Использование пайки для ремонта растрескавшегося чугуна
  • Как подготовить деталь к ремонту чугунной детали с трещинами
  • Практический результат

  Как сваривать чугун

  Дата: 17-11-2021

  Weldclass Academy



  Сварка чугуна сопряжена с особыми трудностями, особенно с предотвращением дальнейшего растрескивания. Вот простое руководство, которое поможет вам сделать это правильно.



  1. Процесс

  Stick/MMA:
  Stick, возможно, является лучшим и наиболее популярным процессом, когда речь идет о ремонте трещин в обычных чугунах, особенно в тех случаях, когда пользователи имеют ограниченное оборудование и/или опыт. Чугунные стержни/электроды легко доступны в небольших количествах (или «удобных упаковках»), что идеально подходит для разовых работ.

  Кислородная пайка:
  Не такая прочная, как сварка, и может не подходить для применений, где отливка будет подвергаться воздействию высоких рабочих температур (например, коллекторы и детали двигателя). Однако может быть хорошим вариантом, когда компонент не будет подвергаться нагрузкам/растяжениям или высоким температурам и/или ремонту трудносвариваемых типов чугуна, где процессы сварки не успешны.
  Прутки для припоя Weldclass

  Кислородно-кислородная сварка:
  В прошлом это был популярный метод, до того, как электродуговая сварка стала более доступной и широко используемой. Поиск правильного типа присадочной проволоки может быть затруднен из-за снижения популярности этого процесса. Обратите внимание, что это возможно только с кислородно-ацетиленовым топливом (не кислородно-сжиженным нефтяным газом).

  MIG:
  Как правило, это удобный процесс, однако получение чугунной проволоки MIG может быть трудным и дорогостоящим. Стоит рассмотреть для больших или повторяющихся работ.

  TIG:
  Требует больше опыта/навыков по сравнению со сваркой электродом или сваркой MIG. Не образует брызг, что является преимуществом при ремонте критически важных поверхностей, где брызги могут привести к повреждению или дорогостоящей и трудоемкой очистке. Поиск правильного типа наполнителя может быть трудным и дорогостоящим.



  Данное руководство по сварке предназначено для сварки электродами, однако общие принципы применимы ко всем процессам.



  2. Очистка

  Крайне важно, чтобы область сварки была очень чистой. Грязь, масло и примеси сделают невозможным получение качественного сварного шва. Очистка паром (или горячей водой) часто является лучшим методом, так как загрязнения часто впитываются в пористую поверхность чугуна. Очистите вокруг и со всех сторон детали, а не только непосредственно свариваемые поверхности.



  3. Подготовка

  Выровняйте трещины с помощью фрезы или шлифовального круга, чаще всего лучше всего использовать U-образную канавку. Или, если детали свариваются встык, скосите края соединения.



  4. Выбор сварочного электрода:

  Следует использовать специальные чугунные электроды с высоким содержанием никеля от 50% до 99%. (Некоторые сварщики заявляют, что можно использовать стальные электроды «общего назначения» для сварки чугуна. Хотя это возможно в некоторых случаях, растрескивание гораздо более вероятно, и это определенно не рекомендуется).

  Чугунные электроды Weldclass Platinum NiFe 3,2 мм подходят для сварки обычных чугунов друг с другом и со сталью. Металл сварного шва также прочнее и устойчивее к растрескиванию при затвердевании, чем электроды из чистого никеля (Ni-Cl).

  Для ответственных применений, сварки специального или чувствительного оборудования и т. д. вам может потребоваться консультация с металлургом и/или первоначальным производителем свариваемого оборудования, чтобы определить правильный тип расходных материалов для сварки.

  Чугунные электроды Weldclass



  5. Термическая обработка по сравнению с холодной сваркой

  Поскольку чугун относительно хрупок и склонен к растрескиванию (по сравнению со сталью), контроль температуры имеет решающее значение для достижения успешного сварного шва. Локализованное тепло, вызванное сваркой, заставляет «горячий» металл расширяться и сжиматься с другой скоростью по сравнению с «холодным» металлом, что может вызвать дальнейшее растрескивание самой отливки и / или растрескивание нового металла сварного шва по мере его затвердевания, или растрескивание позже, когда в эксплуатации.

  Настоятельно рекомендуется предварительный и последующий нагрев. Сварка чугуна часто связана с ремонтом уникальной детали, которую трудно заменить, а это означает, что вы хотите, чтобы все было в вашу пользу, чтобы добиться наилучшего результата с первого раза.

  «Холодная сварка» чугуна возможна в некоторых приложениях. Тем не менее, это более рискованно и сложно, чем «горячая сварка», и мы не рекомендуем это, если у вас нет а) предыдущего опыта сварки того же компонента / приложения или б) вы не можете сначала выполнить несколько тестовых сварных швов.



  6. Предварительный нагрев

  Предварительный нагрев отливки/детали до 120-150°C ^o C перед сваркой.

  Если у вас ограниченный доступ к нагревательному оборудованию, небольшие компоненты можно нагревать в обычной духовке для приготовления пищи, что также позволяет легко контролировать температуру.

  Для более крупных компонентов потребуется кислородная горелка или газовая горелка, например Platinum LT40. Если у вас нет такого оборудования, как инфракрасный термометр, измерить (или оценить) температуру может быть сложно. В любом случае, предварительный подогрев всегда лучше, чем полное отсутствие нагрева. Важно прогреть отливку как можно более равномерно.



  7. Техника сварки

  Ниже приведены рекомендуемые методы для успешной сварки чугуна электродом/стержневым электродом. Эти этапы особенно важны, если отливка подвергается или будет подвергаться нагрузке или растяжению.

  1. Наплавляйте короткие сварные швы (длиной около 25 мм) во избежание перегрева
  2. Чрезмерный ток вызовет перегрев, устанавливайте значение тока/силы как можно ниже в пределах диапазона, рекомендованного производителем электрода
  3. Вместо того, чтобы накладывать каждый валик рядом с другим, расположите сварные швы в шахматном порядке по всей длине трещины, чтобы помочь равномерно распределить тепло и напряжение. Например, поместите валик на каждом конце трещины, затем посередине, а затем расположите остальные в шахматном порядке.
  4. Прокалывание каждого сварного шва в течение 1–2 минут с помощью молотка с шариковым штифтом сразу после каждого валика сварного шва помогает снизить напряжения, вызванные усадкой металла по мере его охлаждения.
