Двигатель УМЗ 417: особенности, характеристики, ремонт, тюнинг

Многие помнят УАЗ «Бобик», именно на нем устанавливался силовой агрегат УМЗ 417. Простой в конструкции и ремонте, он полюбился многим владельцам автомобилей УАЗ. Но, данный движок устанавливался не только на Ульяновские транспортные средства, а также получил широкое распространение на других автомобилях.

Технические характеристики

Двигатель УМЗ 417 выпускался на базе Ульяновского моторного завода. Обладая высокими характеристиками, получил широкое применение на разные категории автомобилей. Итак, рассмотрим основные технические характеристики, которыми обладает мотор УМЗ 417:

Наименование Показатель
Производитель УМЗ
Объем 2,5 литра (2445 см куб)
Количество цилиндров 4
Количество клапанов 8
Тип ДВС Бензиновый
Система впрыска Карбюратор
Мощность 92 л.с.
Расход топлива 10,6 л/100 км
Диаметр цилиндра 92 мм
Порядок работы цилиндров 1-3-4-2
Эконорма Евро-4

Согласно нормам завода изготовителя, ресурс силового агрегата составляет 150 000 км. В то время как аналоги ЗМЗ имели ресурс в 200-250 тыс. км пробега. Но, при нормальном и своевременном обслуживании 417-й движка, данный показатель можно увеличить до 200 000 км.

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придется выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтеков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2 ТО стоит проводить переборку и настройку карбюратора.

Применяемость

Силовой агрегат 417 получил широкое применение на автомобили Ульяновского автомобильного завода. Кроме УАЗов, силовой агрегат устанавливался на Газели первого поколения. Также данный мотор должен был стать аналогом двигателей, которые производил Заволжский моторный завод в период кризиса производителя.

Но, после выхода на рынок ЗМЗ 405 и 406, от использования двигателей Ульяновска было решено отказаться, поскольку Горьковский завод активно работал с ЗМЗ. А с переходом на инжектор, потребность в карбюраторных силовых агрегатах вовсе отпала.

Согласно описанию предоставленного заводом изготовителем, существуют также модификации 417 мотора:

  • 417.10 — основная применяемость на транспортных средствах УАЗ-3151;
  • УМЗ 4175.10 — данная версия движков была ориентирована на автомобили класса Газель. Мотор имеет повышенную мощность в 98 лошадиных сил по сравнению с основным двигателем.
  • УМЗ 2178.10 — получил наибольшее применение на автомобилях УАЗ и Газель.

Основные неисправности и ремонт

Ремонт двигателя УМЗ 417 в основном проводят своими руками. Благодаря простой конструкции, с неисправностями движка быстро разбираются даже неопытные автомобилисты. Так, стоит рассмотреть, какие наиболее частые неисправности встречаются на этой модели:

Неисправность Устранение
Посторонние шумы и стук во время работы мотора. 1. Неотрегулированы тепловые зазоры клапанов ГРМ. 2. Выход из строя шатунных вкладышей. 3. Дефекты распределительного вала ГРМ.
Сильная вибрация во время работы силового агрегата. 1. Дисбаланс кривошипно-шатунного механизма. 2. Не отрегулирован карбюратор. 3. Неисправность контактной системы зажигания.
Перегрев двигателя. 1. Поломка термостата. 2. Наличие воздушной пробки в системе охлаждения. 3. Неисправность водяного насоса («помпы»).

Список несправностей можно продолжать, поскольку эксплуатация силового агрегата — это постоянный ремонт.

Доработка мотора

Тюнинг силовых агрегатов с карбюраторным впрыском почти не проводится. Но, в последнее время прослеживается тенденция, что именно эти моторы подвергаются переделке и доработке. Поскольку, УМЗ 417 не имеет электронного блока управления двигателя, то тюнинг делается только механического характера.

Так, чтобы увеличить мощность силового агрегата, что в свою очередь позволит повысить проходимость необходимо провести следующие доработки:

  1. Расточить поршневую группу до 100 мм. При этом сбалансировать поршни и установить прокладку УАЗ-100.
  2. Заменить распределительный вал на узкофазный производства «ОКБ Двигатель».
  3. Расточить клапанные каналы до 39 мм. После этого придется установить соответствующие направляющие втулки и клапаны.
  4. Заменить впускной и выпускной коллектор от силового агрегата с маркировкой 421.
  5. Заменить выпускную трубку на тюнинг вариант.
  6. Сменить воздушный фильтр и воздухозаборник высокого типа.

Весь этот тюнинг позволит увеличить мощность двигателя на 10-25 лошадиных сил.

Вывод

Двигатель УМЗ 417 стал для многих автомобилей целой эпохой использования. Обладая простыми конструктивными особенностями, мотор простой в ремонте и обслуживании. Также, достаточно просто провести тюнинг силового агрегата.

avtodvigateli.com

лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

Двигатель УМЗ-417 очередной шаг в эволюции мотора ГАЗ-21, заменил мотор УМЗ-414, от которого отличается увеличенной степенью сжатия с 6.7 до 7, иным распредвалом, увеличенными впускными клапанами до 47 мм (было 44 мм), выпускные старые 36 мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В поздних модификациях использовался коленвал от УМЗ-421 без набивки.

По своему типу мотор относится к четырехтактным установкам с карбюраторной принудительной системой подачи топлива. Охлаждение двигателя УМЗ-417 также организовано традиционно для ДВС и представляет собой замкнутый контур, заполненный жидкостью, циркуляция которой обеспечивается специальной помпой. Моторное масло к узлам агрегата подается под давлением, с дальнейшим разбрызгиванием.

Технические характеристики

Производство УМЗ
Марка двигателя УМЗ-417
Годы выпуска 1989-наши дни
Материал блока цилиндров алюминий
Система питания карбюратор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 2
Ход поршня, мм 92
Диаметр цилиндра, мм 92
Степень сжатия 7
Объем двигателя, куб.см 2445
Мощность двигателя, л.с./об.мин 92/4000
Крутящий момент, Нм/об.мин 172/2200
Топливо 76
Экологические нормы Евро-1
Вес двигателя, кг 166
Расход топлива, л/100 км
— город
— трасса
— смешан.
14.5
8.4
10.6
Расход масла, гр./1000 км до 100
Масло в двигатель 5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-30 / 15W-40 / 20W-30 / 20W-40
Сколько масла в двигателе 5.8
При замене лить, л 5
Замена масла проводится, км 10000
Рабочая температура двигателя, град. ~90
Ресурс двигателя, тыс. км
— по данным завода
— на практике
н.д.
~150

Модификации УМЗ-417

  • УМЗ-417.10 — устанавливается на УАЗ-3151. Мощность — 92 л.с. Мотор рассчитан на бензин марки А 76.
  • УМЗ-4175.10 — обладает увеличенным сжатием — 8,2. Мощность — 98 л.с. Бензин — Аи 92. Устанавливался на автомобили из серии «Газель».
  • УМЗ-4178.10 — в качестве усовершенствования получил новый впускной коллектор, под карбюратор с двумя камерами.
  • УМЗ-4178.10.10 — предназначен для линейки УАЗов. Для модернизации в нем была использована головка блока от УМЗ-421, а асбестовую набивку коленвала заменили на сальник.

Обслуживание и ремонт 417-го мотора

Для того, что бы двигатель отработал положенный срок, необходимо выполнять его своевременное обслуживание. Замену расходных материалов и тех.работы выполняют в следующие сроки:

  • Замена смазывающих жидкостей и фильтрующих элементов мотора: 7500-10000 км пробега;
  • Регулировка клапанов на УАЗ 417: 15000 км пробега;
  • Замена воздушного фильтрующего элемента мотора: 1 раз в 2 года;
  • Коллектор выпуска мотора: 1 раз в 2 года;
  • Замена топливного фильтрующего элемента мотора: 30000 км пробега;
  • Свечи и аккумулятор мотора: 60000 км;
  • Вентиляция поддона мотора: 1 раз в 3 года;
  • Замена жидкости охлаждения мотора: 40000 км пробега.





wikers.ru

характеристики и особенности конструкции :: SYL.ru

Автомобили Ульяновского завода долгие годы выпускались в неизменном виде. Вся продукция расходилась по военным и специальным заказам. Таких клиентов вполне устраивали характеристики машин УАЗ. Ситуация стала меняться уже к концу 80-х годов, когда отставание технических данных «уазиков» стали замечать даже непривередливые военные.

Одной из первых попыток улучшить параметры автомобилей стал модернизированный двигатель УМЗ-417, который пошел в серию в 1989 году. Мотор предназначался для комплектации перспективной модели завода с индексом 3151.

Общие сведения

Мотор пришел на замену двигателю модели 414 и базировался на многих узлах и деталях этого силового агрегата. Идентичными являются порядка 90 % деталей.

Основные изменения коснулись системы фильтрации масла, головки блока и карбюратора. Проведенные мероприятия позволили довести параметры мощности УМЗ-417 до 92 сил. Помимо этого, введение полноценной очистки масла позволило заметно повысить ресурс силового агрегата, причем мотор сохранил полную взаимозаменяемость со старым двигателем.

Модификации

За годы выпуска двигатель производился в нескольких модификациях, отличавшихся оснащением и октановым числом топлива. Наибольшее распространение получили следующие версии:

  • 10 – базовый вариант, рассчитанный под применение топлива с числом не ниже 76. Имел сжатие около 7 единиц и развивал до 92 сил.
  • 5.10 – дожатая до 8,2 единиц головка под 92-й бензин. Мощность выросла на 6 сил. Поставлялся на конвейер ГАЗ.
  • 8.10 – аналог предыдущего, но рассчитанный на более совершенный карбюратор с двумя камерами.
  • 8.10-01 и 8.10-03 – варианты с увеличенным до 254 мм сцеплением (привод рычагом). Комплектация 03 имела предустановленный насос гидроусилителя.
  • 8.10-10 – вариант двигателя УМЗ-417 с головкой от 421-й модели с увеличенными седлами клапанов выпуска отработавших газов.
  • 8.10-52 – версия с 240-мм сцеплением диафрагменной схемы.
  • 9.10-01 – армейский вариант. Изначально комплектовался экранами электрической системы и опционально – автономным подогревателем. Шел исключительно с 254-мм сцеплением.
  • 9.10-05 и 9.10-25 – варианты с 240-мм сцеплением.

На сегодняшний момент в производстве остался единственный 82-сильный мотор этого семейства.

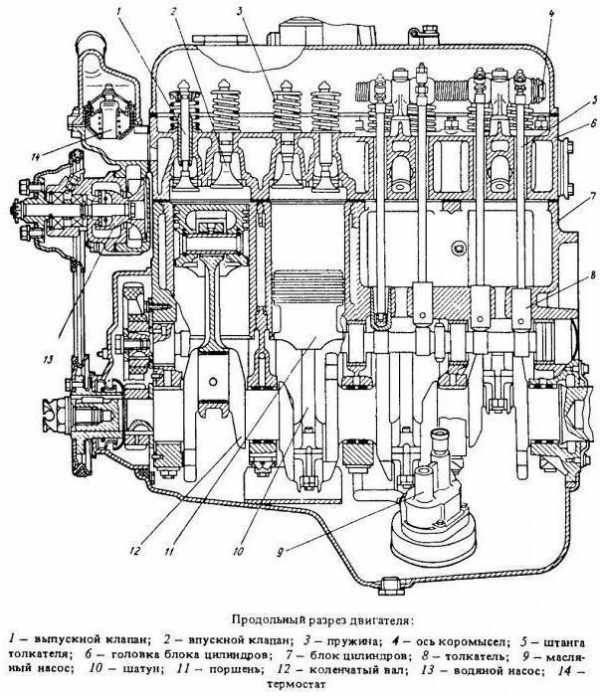

Кривошипно-шатунный механизм

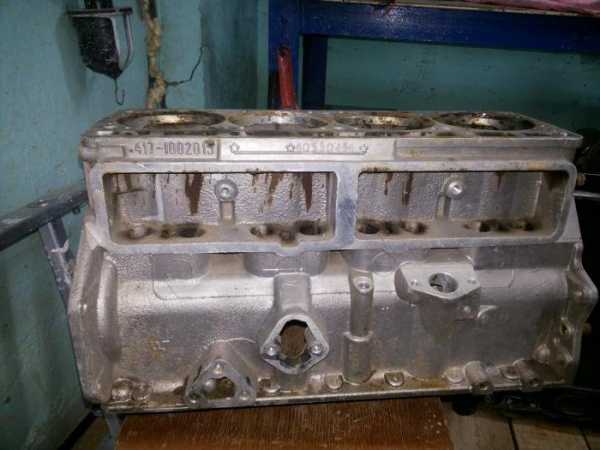

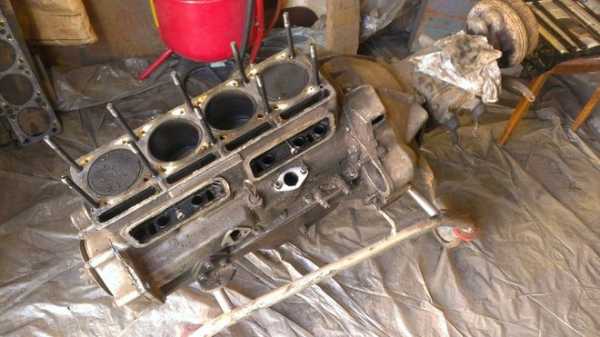

Блок цилиндров и верхняя половина картера УМЗ-417 отлиты единой деталью из алюминиевого сплава. При этом в конструкции применены съемные гильзы цилиндров, изготовленные из специального чугуна с примесью ванадия. Гильзы уплотнены по верхней части зажимом детали при установке головки. Нижняя часть имеет маслостойкую прокладку.

Такая схема позволяет обеспечить герметичность системы охлаждения и надежный отвод тепла от стенок гильзы. Сверху на блок ставится алюминиевая головка. Между деталями применяется прокладка с симметричной схемой – ее можно ставить какой угодно стороной.

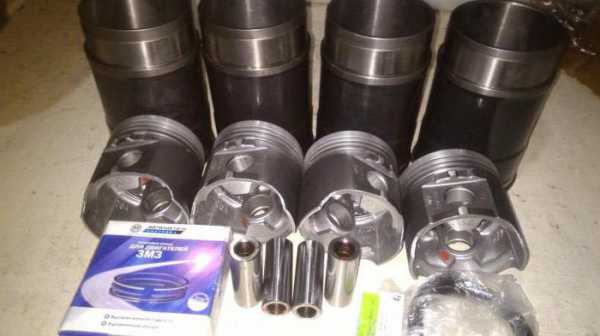

Поршневая УМЗ-417 изготавливается из алюминиевого сплава и покрыта очень тонким слоем олова (не более 6 микрон). В конструкции поршня имеются три кольца. При этом канавка под верхнее кольцо проходит специальную обработку лазерным лучом, что значительно повышает твердость материала. Ось пальца немного смещена от оси поршня.

Коленчатый вал установлен на пяти опорах со сменными вкладышами. Носок вала уплотнен резиновым поджимным кольцом, в то время как задняя часть сохранила уплотнение кольцами и шнуром из асбеста. Такая конструкция не долговечна и является одним из основных объектов нареканий на УАЗ с УМЗ-417.

На передней части вала установлена шестерня привода газораспределения и шкив, применяемый для привода различных агрегатов. На задней части вала размещен чугунный маховик с надетым на него кольцом с зубцами. Кольцо служит для проворачивания вала при запуске стартером.

Газораспределение

Схема впуска и выпуска стандартная для двигателей УМЗ. В систему входит вал, расположенный в блоке и приводящийся шестерёнчатым приводом от основного вала двигателя. Регулировка параметров работы выполняется по меткам на шестернях, которые определяют взаимное положение валов. От вала газораспределения приводится насосы системы смазки и подачи топлива в карбюратор.

Вал вращается в пяти подшипниковых опорах и приводит клапаны через штанговый механизм. При работе обеспечено непрерывное вращение толкателей штанг, что способствует равномерной смазке и износу. Штанги связаны с коромыслами, которые непосредственно воздействуют на клапана.

Клапаны двигателя УМЗ-417 установлены в головке и изготовлены из жаропрочного материала (для выпуска) или стали с высоким содержанием хрома (впускные). Закрытие их выполняется пружинами.

Смазка и охлаждение

Система смазки использует двойной принцип – часть узлов смазываются под давлением, а часть – брызгами. Контроль над исправностью системы ведется по двум датчикам. При падении давления на панели приборов загорается красная лампа. Эксплуатация такого двигателя категорически запрещена. Запас масла хранится в съемном стальном поддоне. В нижней его части есть резьбовая пробка для слива старого масла.

Охлаждение УМЗ-417 осуществляется принудительной прокачкой жидкости. Для этого в конструкции имеется специальная помпа с приводом от вала двигателя. Регулировка температуры выполняется специальным термостатом.

В целом моторы 417-го поколения показали себя достаточно надежными агрегатами, хотя и не лишенными недостатков. Основными плюсами является высокая ремонтопригодность и возможность обслуживания в самых глухих уголках нашей страны.

www.syl.ru

УМЗ 4178: характеристики, обслуживание, ремонт

Предстоящая публикация предназначается для водителей-патриотов, хорошо знакомых с автомобилями «бобик» и «буханка», колесивших по просторам нашего отечества с начала девяностых века ушедшего. Талант российских изготовителей транспортных средств проявился в том, что некоторые экземпляры машин марки УАЗ эксплуатируются и по сей день.

В данной статье предоставлена информация о силовом агрегате УМЗ 4178, приводящем в движение автомобиль ульяновского завода. Технические особенности мотора, часто встречающиеся неполадки и рекомендации по обслуживанию предлагаются вниманию любознательных автолюбителей.

Особенности силового агрегата УМЗ 4178

Сегодня на российских дорогах полно зарубежных внедорожников. Однако, водители со стажем отлично помнят отечественный джип УАЗ-469, в народе ласково называемый «бобиком». Ему нипочем было привычное для многих регионов нашей страны бездорожье. Эта статья является определенной данью героическому прошлому российского автомобилестроения, некой ностальгией по ушедшим временам.

Советские инженеры проявили недюжинный талант, учитывая при создании УАЗ-469 все непростые условия эксплуатации на далеко не совершенных отечественных дорогах. Дальнейшая информация посвящена силовому агрегату, приводящему в движении этот старинный российский внедорожник.

Описание мотора УМЗ 4178

Классический представитель традиционных силовых агрегатов, УМЗ 417 оснащен четырьмя цилиндрами, расположенными в один ряд. Поршни, помещенные внутри них, придают вращательные движения единственному коленчатому валу.

В конструкции двигателя разработчиками предусмотрен карбюратор и распределитель зажигания контактного типа. Единственный распределительный вал находится в нижней части газораспределительного механизма OHV.

Вес силовой установки уменьшен за счет использования в качестве материала изготовления головки блока и самого корпуса цилиндров облегченного алюминия. Изготовителями предусмотрены чугунные гильзы. Их размещение в блоке посредством применения резиновых колец оказывает отрицательное влияние на прочность конструкции функционального узла.

Это считается основной недоработкой проектировщиков, создавших данную модель мотора.

Технические особенности

В качестве топлива для двигателя используется бензин. Вполне приемлемым считается использование недорогого горючего Аи-76, что весьма приветствуется экономными водителями. Производители предусмотрели жидкостное охлаждение силового агрегата, карбюраторное смесеобразование и принудительное воспламенение топливно-воздушной смеси внутри четырех цилиндров, оснащенных двумя клапанами каждый.

Подобные моторы имеют следующие технические характеристики:

  • внутри цилиндра диаметром 92 мм и вместимостью 2.445 л располагается поршень, рабочий ход которого определяется величиной 92 мм;
  • двигатель УМЗ способен сравниться по мощности с усилиями 92 лошадей;
  • при движении по городу мотором потребляется 14.5 л горючего. На свободной трассе расход составляет 8.4 л. Комбинированный цикл характеризуется поглощением 10.6 л бензина на каждые 100 км пройденного пути;
  • смазка подается под давлением, равномерно распыляясь на требуемые детали и узлы;
  • нормальная работа двигателя обеспечивается 5.8 литрами моторного масла;
  • общий вес укомплектованного агрегата составляет 166 кг.

Отдельно отметим, что ульяновский завод выпускал в производство двигатель УМЗ нескольких модификаций. Наибольшую известность приобрели силовые агрегаты следующих моделей:

  1. мотор УМЗ-4178.10-01, развивающий максимальную мощность 92 л.с. Его отличительной характеристикой является рычажное сцепление;
  2. такую же мощность имеет силовая установка УМЗ-4178.10-03. Ее особенностью считается гидроусилитель руля;
  3. последняя модель двигателя называется УМЗ-4178.10-52. В качестве отличия от предыдущих представителей серии можно назвать диафрагменное сцепление. Под капотом машины с таким агрегатом умещается 98 лошадей.

Распространенные неполадки мотора УМЗ

Как и вся подвижная техника, двигатели ульяновского завода рано или поздно выходят из строя. Рассмотрим подробнее наиболее часто наблюдаемые неисправности:

  • при проявлении посторонних шумов и назойливого стука в эксплуатируемом силовом агрегате рекомендуется проверить регулировку клапанов ГРМ. Кроме того, данный симптом может свидетельствовать о поломке шатунных вкладышей. Еще одной возможной причиной является деформация распределительного вала;
  • если при эксплуатации двигателя наблюдается повышенная вибрация, это зачастую свидетельствует об отсутствии сбалансированности в кривошипно-шатунном механизме. Также проблема может крыться в неотрегулированном карбюраторе. Помимо этого, возможно, данный симптом указывает на неполадки в системе зажигания;
  • чрезмерное нагревание силового агрегата обычно объясняется поломкой термостата. Присутствие в системе охлаждения воздушной прослойки наряду с неисправностью помпы, поставляющей жидкость, также приводит к перегреву мотора.

Рекомендации по техническому обслуживанию

Рассматриваемая серия двигателей ульяновских производителей довольно нетребовательна. Изготовители изначально заложили необходимость периодической замены масла в силовом агрегате. Не рекомендуется использовать старую смазку после 10 тыс.км пробега. Прохождение данного расстояния указывает на время обновления моторного масла в системе.

Также необходимым условием является периодическая регулировка клапанов ГРМ. Тепловые зазоры подлежат отладке после прохождения автомобилем 15 тыс.км.

Следуя вышеперечисленным рекомендациям, заботливый владелец может увеличить ресурс своего железного коня значительно больше заявленных производителями 150 тыс.км. Поэтому старенькие «бобики» и по сей день резво бегают по разбитым отечественным дорогам, давая сто очков форы дорогим иномаркам.

avtodvigateli.com

Двигатель УМЗ-417: характеристики, ремонт

Силовой агрегат УМЗ-417 представляет собой классический мотор с четырьмя рядно размещенными цилиндрами. Для активации поршней используется общий коленчатый вал. Двигатель оборудован карбюратором, контактным распределением подачи топлива и газораспределительным приспособлением типа OHV, в котором предусмотрено нижнее расположение распредвала. Рассмотрим его характеристики и особенности.

Описание

Мотор УМЗ-417 имеет алюминиевую головку блока цилиндров и корпус. Чугунные гильзы посажены в блок посредством уплотнительных колец из резины. Такая конструкция относится к негативным моментам двигателя, поскольку снижает его прочность.

Рассматриваемый силовой агрегат – это усовершенствованная версия УМЗ-4141, имеет схожую конфигурацию с мотором ЗМЗ-402. Отличия УМЗ-417 от своего предшественника:

  • Усиленная компрессия.
  • Другой тип распределительного вала.
  • Наличие увеличенных впускных клапанов.
  • Увеличенная степень сжатия.

Некоторые модификации данного двигателя оборудованы коленчатым валом 421-й серии, устанавливаемым без сальниковых уплотнителей. От ЗМЗ мотор отличают только цилиндровые гильзы, которые размещены при помощи медных прокладок, обеспечивающих дополнительную прочность агрегата.

Модификации

Разработано несколько вариаций рассматриваемого двигателя. Наиболее популярными среди них являются следующие модификации:

  • УМЗ-417.10. Этот мотор работает на топливе АИ-76, устанавливался на «уазиках» под индексом 3151.
  • Версия 4175.10 – монтируется на «ГАЗелях», обладает повышенными показателями мощности до 98 конских сил. Компрессия мотора составляет 8,2, чего достаточно для использования бензина с октановым числом 92.
  • Модификация 4178.10 – считается самой распространенной моделью, оснащена карбюратором с парой камер, позволяет эксплуатировать головку блока цилиндров от 421-го УАЗа. Кроме того, коленчатый вал данной модели снабжен сальником, а дополнительное взаимодействие допускается с гидравлическим усилителем руля или диафрагменным узлом сцепления.

Технические характеристики УМЗ-417

Ниже приведены параметры технического плана рассматриваемого силового агрегата:

  • Рабочий объем – 2445 куб.см.
  • Мощность – 92 «лошадки».
  • Оборотистость – 4000 вращений в минуту.
  • Число цилиндров – 4.
  • Перемещение поршня – 92 мм.
  • Компрессия – 8.2.
  • Объем масляного резервуара – 5,8 л.
  • Система смазки – комплексный тип (разбрызгивание плюс давление).
  • Расход горючего – 10.6 л/100 км в смешанном режиме.
  • Охлаждение – жидкостный блок принудительного типа с замкнутой вентиляцией.
  • Вес – 166 кг.
  • Рабочий ресурс – 150 тысяч километров.

Обслуживание и неисправности

Двигатель УМЗ-417 несложен в профилактике и обслуживании. Требуется периодическая замена моторного масла (через каждые 10 тыс. км) и корректировка тепловых зазоров на клапанах ГРМ (после 15 тыс. км).

Возможные неисправности мотора приведены ниже:

  • Шумы постороннего характера или стук во время работы силовой установки. На это могут влиять неотрегулированные зазоры клапанов ГРМ, деформация шатунных вкладышей, неполадки в распределительном вале узла.
  • Ощутимая вибрация при запуске и работе мотора. Среди причин: нарушение баланса шатунно-кривошипного блока, неправильная регулировка карбюратора, сбой в системе контактного зажигания.
  • Перегрев мотора. Это может быть связано с поломкой термостата, появлением атмосферной пробки в контуре охлаждения или неисправностью водяной помпы.

Модернизация

Карбюраторные двигатели УАЗ УМЗ-417 часто подвергаются усовершенствованию, которое направлено на повышение мощности агрегата. Одним из способов является замена имеющегося узла на инжекторную систему. Стоимость такой переделки не всегда оправдана, поскольку проще приобрести новый мотор с распределенным впрыском.

Среди других способов модернизации рассматриваемого мотора отмечают такие моменты, как:

  • Проведение балансировки цилиндропоршневого узла.
  • Путем фрезеровки головки блока до 95 миллиметров повышается компрессия до показателя 9.2.
  • Смена имеющегося штатного распределительного вала на аналог с узкофазным профилем.
  • Совершение проточки выпускных ходов до 39 миллиметров с монтажом подходящих клапанов ГРМ.
  • Установка выпускного коллектора с 421-й модели.
  • Замена выхлопной трубы версией диаметром 51 мм.

Указанные манипуляции позволят увеличить мощность силового агрегата до 100 конских сил.

Ремонт УМЗ-417

Починка рассматриваемого мотора подразделяется на текущий и капитальный виды ремонта. В первом случае проводится восстановление работоспособности отдельных деталей или их замены. Капитальная часть предусматривает полное восстановление значений двигателя до номинальных показателей, путем полной переборки установки. Для этого потребуется разборка мотора.

Причины проведения капремонта двигателя УМЗ-417:

  • Существенное снижение мощности мотора.
  • Уменьшение масла в контуре смазки.
  • Заметное повышение расхода масла (от 450 грамм на 100 километров).
  • Задымление силового агрегата.
  • Увеличение расхода горючего.
  • Посторонние шумы и звуки при работе, а также снижение степени сжатия.

Итог

Проводя ремонтные работы с данным мотором, следует придерживаться определенных правил. Во время разборки силового агрегата необходимо проверить каждый элемент на предмет износа и возможности его дальнейшей эксплуатации.

Восстановить рабочий ресурс двигателя можно путем полной или частичной замены изношенных деталей либо их реанимацией, если это рационально. Чаще всего замене подвергаются шатунные и коренные подшипники распредвала, седла клапанов, втулки и прочие активные детали.

Выполняя ремонтные работы, нужно помнить о нормативных зазорах и натяжении ГРМ. Ухудшение этих показателей приводит к нарушению взаимодействия трущихся деталей, их плохой смазке. Это приводит к ускоренному износу элементов. Не забывайте ставить метки в местах последующей установки еще пригодных запчастей.

Стоит отметить, что уменьшение контрольных размеров также недопустимо, поскольку приводит к ухудшению передачи тепла поршней и втулок. Это приводит к чрезмерному перегреву. Перед началом работ силовой агрегат УМЗ-417 следует очистить от загрязнений и вымыть. Сам процесс желательно проводить на поворотном стенде.

fb.ru

Необходимость текущего или капитального ремонта двигателя УМЗ-417

О необходимости текущего или капитального ремонта двигателя УМЗ-417 судят по его техническому состоянию. Основными показателями, определяющими техническое состояние УМЗ-417, являются контрольный расход топлива, мощность двигателя, расход масла, давление масла в системе смазки, компрессия в цилиндрах, стуки и шумность работы двигателя.

Необходимость текущего или капитального ремонта двигателя УМЗ-417, определение технического состояния двигателя.

В процессе эксплуатации двигателя УМЗ-417 перечисленные выше показатели не остаются постоянными. В период обкатки и приработки трущихся деталей двигателя, это 5 000 — 7 000 километров пробега, происходит постепенное увеличение эффективной мощности двигателя и компрессии в цилиндрах, уменьшение расхода топлива и смазки.

По мере износа двигателя эти параметры начинают ухудшаться. Наступает это обычно после 70 000 — 90 000 километров пробега в зависимости от условий эксплуатации автомобиля, применяемых топлива, масел и смазок.

Контрольный расход топлива двигателя УМЗ-417 на автомобилях УАЗ.

Контрольный расход топлива, это один из основных показателей технического состояния двигателя на технически исправном автомобиле УАЗ. Контрольный расход топлива замеряют на автомобиле с полной нагрузкой и отключенным передним мостом при движении по сухому ровному участку дороги с твердым покрытием со скоростью 60 км/ч. Замер проводят на участке дороги длиной 3-5 километров в двух противоположных направлениях.

Перед заездом необходимо прогреть двигатель и агрегаты шасси пробегом автомобиля в 10-15 километров. Для замера расхода топлива рекомендуется применять отдельный бачок. Если автомобиль обкатан, не менее 3 000 километров, и технически исправен, то контрольный расход не должен превышать 11.4 л/100 км у автомобилей вагонной компоновки семейства УАЗ-3741 и 11.8 л/100 км у автомобилей капотной компоновки семейства УАЗ-3151. В зимний период контрольный расход топлива может увеличиться не более чем на 10 %.

Мощность двигателя УМЗ-417 на автомобилях УАЗ.

Мощность двигателя УМЗ-417 определяют сравнительно, по изменению динамики разгона и максимальной скорости движения автомобиля. Если автомобиль стал разгоняться недостаточно быстро и имеет максимальную скорость менее указанной в заводской инструкции, это свидетельствует об уменьшении мощности двигателя.

Расход моторного масла для двигателя УМЗ-417 на автомобилях УАЗ.

Расход моторного масла в процессе эксплуатации двигателя УМЗ-417 не остается постоянным, в процессе обкатки он снижается и после пробега в 5 000 — 7 000 километров становится равным приблизительно 70-150 грамм на 100 км пробега. После пробега 70 000 — 90 000 километров, расход моторного масла в двигателе начинает возрастать. Если расход масла превысит 450 грамм на 100 км пути, то двигатель УМЗ-417 требует ремонта. Замер расхода масла необходимо выполнять методом долива.

Давление масла в системе смазки двигателя УМЗ-417 на автомобилях УАЗ.

Давление масла в системе смазки нового двигателя УМЗ-417 при температуре моторного масла в масляном картере плюс 80 градусов и отключенном масляном радиаторе должно быть не менее 1.1 кгс/см2 при частоте вращения коленчатого вала 600 оборотов в минуту. Постепенное понижение давления масла является результатом естественного износа трущихся поверхностей (шеек и вкладышей) коленчатого и распределительного валов и коромысел.

Если давление масла понижается настолько, что при частоте вращения коленчатого вала 600 оборотов в минуту постоянно горит контрольная лампа аварийного давления масла, то это свидетельствует о необходимости ремонта двигателя.

Компрессия в цилиндрах двигателя УМЗ-417 на автомобилях УАЗ.

Компрессию в цилиндрах двигателя УМЗ-417 проверяют на прогретом двигателе компрессометром, для чего вывертывают свечи зажигания, вставляют резиновый конусный наконечник компрессометра в отверстие для свечи и стартером проворачивают коленчатый вал при полностью открытом дросселе и пустом карбюраторе без топлива. Давление в цилиндрах двигателя УМЗ-417 должно быть не менее 652 кПа. Разница давлений в цилиндрах не должна превышать 98 кПа.

Равномерно пониженная компрессия во всех цилиндрах свидетельствует, как правило, о значительном износе цилиндров и поршневых колец. Понижение компрессии в отдельных цилиндрах может произойти в результате зависания или прогорания клапанов, пригорания или поломки поршневых колец, повреждения прокладки головки блока цилиндров или нарушения регулировки зазоров в клапанном механизме.

Если при заливке 25-30 см3 чистого моторного масла в цилиндр двигателя УМЗ-417 с пониженной компрессией давление в нем повысится, то это свидетельствует о поломке поршневых колец и (или) их закоксовывании в канавках поршня. Если же при этом компрессия не увеличится, то причину неисправности необходимо искать в не герметичности, зависании и обгорании клапанов или в повреждении прокладки головки блока цилиндров. Понижение компрессии в двух соседних цилиндрах указывает на повреждение прокладки головки блока цилиндров.

Стуки и шумность при работе двигателя УМЗ-417 на автомобилях УАЗ.

Стуки и шумность работы двигателя прослушиваются стетоскопом на прогретом двигателе или различных частотах вращения коленчатого вала. Прослушивание необходимо начинать с распределительного механизма, так как стуки в нем проявляются лучше на малых и средних частотах вращения коленчатого вала, а именно : клапанов при 500-1000 оборотах в минуту, толкателей при 1000-1500, распределительных шестерен при 1000-2000.

Стуки клапанов более ясно прослушиваются со стороны головки блока цилиндров, над местами расположения клапанов; стуки толкателей и шеек распределительного вала — со стороны расположения распределительного механизма, на уровне оси распределительного вала; стуки распределительных шестерен — со стороны крышки.

Стуки кривошипно-шатунного механизма (поршней, шатунных и коренных подшипников) прослушиваются при резком изменении частоты вращения коленчатого вала двигателя в пределах 500-2500 оборотов в минуту. Для определения, в каком цилиндре имеются стуки кривошипно-шатунного механизма, необходимо поочередно выключать в них зажигание, снимая со свечей зажигания провода. В неисправном цилиндре стуки исчезнут или значительно уменьшатся.

Наиболее ясно стуки подшипников прослушиваются на стенках картера со стороны, противоположной расположению распределительного вала, стуки поршней и поршневых пальцев — на стежках водяной рубашки против соответствующих цилиндров. Стуки коренных подшипников — глухие, а стуки шатунных подшипников и поршневых пальцев — более резкие и звонкие. Стуки поршней — резкие, дребезжащие. Они прослушиваются на всех режимах работы двигателя.

Стуки поршней на прогретом двигателе, поршневых пальцев, коренных и шатунных подшипников, клапанов и толкателей свидетельствуют о неисправности двигателя УМЗ-417. Повышенный стук клапанов и толкателей, сливающийся в общий шум двигателя при увеличении частоты вращения коленчатого вала, или периодический стук клапанов, появляющийся и исчезающий при резком изменении частоты вращения коленчатого вала, а также незначительный стук поршней на не прогретом двигателе не являются признаками неисправности двигателя и поэтому допустимы. Допустим также незначительный шум высокого тона от работы распределительных шестерен и шестерен масляного насоса.

Похожие статьи:

  • Текущий и капитальный ремонт двигателя УМЗ-417, общий порядок проведения, подготовка к разборке и сборке двигателя.
  • Кривошипно-шатунный механизм двигателя УМЗ-417, блок цилиндров, головка блока, коленвал, поршни, шатуны.
  • Указатель уровня топлива 13.3806, проверка исправности указателя и его датчиков, их основные характеристики.
  • Карбюратор К-129В, устройство, уход и обслуживание, регулировка холостого хода и педали дроссельной заслонки.
  • Проверка и ремонт регулятора напряжения 2702.3702, проверка падения напряжения на регуляторе.
  • Разборка, проверка и ремонт узлов генераторов 665.3701-01 и 161.3771, проверка регулятора напряжения, ротора, статора, диодного блока.

auto.kombat.com.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
