Передние ПТФ Киа Рио 3 поколения предусмотрены не для всех комплектаций. При наличии навыков в работе с электрическими приборами можно самостоятельно установить противотуманки. Рассмотрим, как проходит монтаж своими руками и что для этого необходимо.

Содержание

  1. Необходимые запчасти
  2. Устанавливаем противотуманки на Rio 3
  3. Индикация на панели
  4. Заключение
  5. Видео

Необходимые запчасти

Для монтажа противотуманных фар на Kia Rio 3 поколения понадобится подготовить следующие запчасти:

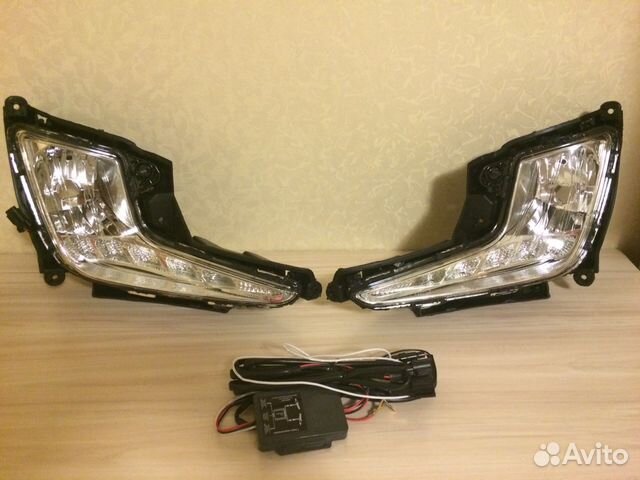

  • левая и правая противотуманка – артикулы (каталожные номера) для них 922014X000 и 922024X000;
  • кнопка от Киа Рио 3 в комплектации люкс для управления обогревом лобового стекла – 937404Y000;
  • наружные предохранители с номинальным током плавкой вставки на пятнадцать ампер;
  • четырех контактное силовое реле;
  • реле для задних противотуманных фар 23,3777;
  • два разъема евро стандарта для противотуманных фар;
  • десять метров провода;
  • шесть метров защитной гофры для электропроводки;
  • термоусадка;
  • контакты вида «мама».

Регламент технического обслуживания Kia Rio 3 с артикулами расходников подробно описан в этом материале.

Устанавливаем противотуманки на Rio 3

Установка ПТФ на Киа Рио 3 поколения начинается с демонтажа бампера с последующим снятием штатных пластиковых заглушек. Они зафиксированы саморезами, которые в дальнейшем используются для крепежа левой и правой туманки. Далее монтируется электропроводка в следующем порядке:

  1. Отсоединяются обе клеммы от аккумуляторной батареи;
  2. Минусовой провод противотуманок Kia Rio 3 удобней всего посадить на усилитель переднего бампера, высверлив отверстие под болт размером М5;
  3. На следующем этапе протягивается проводка к четырех контактному силовому реле. Каждый контакт пронумерован:
  • к 86 подключается постоянный минус;
  • к 87 через предохранитель протягивается проводник с постоянным плюсом;
  • к 85 – управляющий плюс;
  • от 30 подаётся плюс на ПТФ.

Перед тем, как приступить к включению в цепь реле 23,3777, рассмотрим его принцип действия. На ножке шестого контакта находится управляющий плюс. В момент появления «массы» на ножке под номером пять происходит переброс контактной части на 1 и 4 ножке. Соответственно наблюдается либо их замыкание, либо размыкание в зависимости от первоначального положения. В момент снятия «+» с шестой контактной ножки реле возвращается в исходное положение, то есть размыкается.

Схема подключения реле 23,3777:

  • 1 – необходимо подвести постоянный «+», можно напрямую от силового реле с ножки под номером 87;
  • 2 – не задействован;
  • 3 – «масса»;
  • 4 – подводится управляющий плюс от 85 контакта. Если планируется задействовать световой индикатор включенного положения противотуманных фар Киа Рио 3 поколения, то далее провод протягивается либо напрямую к соответствующей лампочке на приборной панели, либо лампу включающей кнопки;
  • 5 – подсоединяется постоянный минус от кнопки включения ПТФ, которая кратковременно замыкает цепь в момент нажатия;
  • 6 – подводится управляющий «+», лучше всего от габаритных огней.

При желании на заключительном этапе осуществляется подключение светового индикатора включенного положения ПТФ Kia Rio 3 поколения на приборной панели.

Тексты об обслуживании и ремонте Kia Rio 3 в этой рубрике.

Индикация на панели

Первоначально потребуется демонтировать приборную панель.

Для подключения светового индикатора включенного положения ПТФ Киа Рио 3, следует подсоединить плюсовой провод от противотуманок к восьмому контакту штатного разъема приборной панели.

Для этого понадобится тянуть отдельный проводник, который предварительно подготавливается. Нужно будет присоединить контакт типа «мама», лучше всего припаять и дополнительно защитить термоусадкой. На этом монтаж противотуманных фар Kia Rio 3 завершён.

Обзор двигателей Kia Rio разных поколений в этом материале.

Заключение

Установка передних ПТФ на Киа Рио 3 поколения позволит качественно улучшить уровень светового потока, а также повысить безопасность движения в тумане. При самостоятельном монтаже противотуманных фар, следует соблюдать конкретный порядок действий и меры безопасности при работе в электрических цепях. Для облегчения процесса распределения проводов для подключения противотуманок можно приобрести готовый жгут.

Видео

Внешность Своими руками Тюнинг

Оцените автора

Противотуманные фары (ПТФ) Kia Rio (Киа Рио): установка и замена своими руками

К сожалению, любые автомобильные фары рано или поздно перегорают. В этом случае одни водители обращаются в профильные автомастерские, другие же решают эту проблему собственными силами. При этом они не только экономят деньги, но и получают полезный навык, который вполне может пригодиться, когда автоцентр недоступен.

В этой статье мы подробно разберем вопрос, как установить противотуманные фары на Киа Рио последнего поколения. С этой задачей справится даже начинающий автолюбитель, который ранее не занимался автомобильным ремонтом. Все, что для этого потребуется, — яма или эстакада и минимальный набор обычных инструментов.

Выбор лампы

В Kia Rio четвертого поколения в передних противотуманных фарах установлены лампы HB4 мощностью 51 Вт, в задних — P21W мощностью 21 Вт. Крайне нежелательно выбирать элементы большей мощности, поскольку это повышает нагрузку на электросеть автомобиля и не гарантирует видимое улучшение результата.

Стандартная лампа P21W является галогенной, обычно она имеет дополнительное обозначение — 1156. Также существует ее двухконтактный вариант P21/5W с обозначением 1157. Мощность одной ее нити — 21 Вт, второй — 5 Вт. Для противотуманной фары две нити не нужны — правильным выбором будет обычная P21W.

Что касается марки производителя, то специалисты обычно рекомендуют бренды Philips, MTF и Osram. Покупка ламп безымянных производителей чревата потерей времени — такие осветительные элементы часто перегреваются, мигают и в конечном итоге сгорают раньше положенного срока. В результате автовладельцу приходится снова выполнять операцию по замене лампы.

Главные правила

Нередко случается так, что автолюбитель тратит немало времени на замену лампы, а потом вынужден повторять это процедуру, чтобы исправить свои ошибки. Во избежание такой ситуации рекомендуем придерживаться четырех простых правил:

  1. Заменять лампы можно, только когда они полностью остыли.
  2. Их нельзя трогать пальцами — удобнее всего надеть перчатки.
  3. Проверять работу лампы допустимо, когда ее установка окончена.
  4. Недопустимо устанавливать колбы с трещинами или другими повреждениями.

Передние противотуманные фары

Установка ПТФ на Kia Rio своими руками выполняется следующим образом:

  1. Отсоединяем отрицательную клемму аккумуляторной батареи.
  2. Снимаем четыре клипсы над колесом, как показано на фото ниже, и три — снизу.
  3. Далее отгибаем пыльник и отсоединяем разъем от лампы.
  4. Теперь поворачиваем лампу по часовой стрелке и вытаскиваем ее.
  5. Заменяем перегоревшую лампу новой, соблюдая указанные выше правила.
  6. Выполняем перечисленные действия в обратном порядке и проверяем лампу на работоспособность.
  7. Повторяем процедуру для другой стороны.

Задние противотуманные фары

До задних ПТФ удобнее всего добраться, когда автомобиль стоит на яме или эстакаде. Снимать бампер для этого необязательно — до ламп можно дотянуться и без этой крайней меры. Во-первых, это сокращает время работы, во-вторых, уменьшает риск сломать клипсы, на которых держится бампер. Процесс замены не должен вызвать трудностей:

  1. Находим цоколь и, аккуратно поворачивая его против часовой стрелки, извлекаем вместе с лампой противотуманной фары.
  2. Чтобы вынуть осветительный элемент из патрона, нажимаем на него, слегка утопив в цоколе. В этом положении лампу можно повернуть против часовой стрелки и извлечь.
  3. Устанавливаем новую лампу, возвращаем все на место и проверяем результат.
  4. Повторяем процедуру для другой стороны.

Надеемся, эта инструкция была вам полезной. Процесс замены лампы в Kia Rio разных поколений может немного отличаться. В общем случае считается, что чем старше модификация автомобиля, тем проще заменить ПТФ.

Читайте также:

• Замена радиатора на Kia Rio своими руками

• Замена ремня ГРМ на Kia Rio своими руками

• Замена сцепления на Kia Rio своими руками

Замена противотуманных фар 2018-2019 Киа Рио С 1.6л 4 цил. Седан

1. Начало работы — Подготовка к ремонту

Подробнее >

2. Открытие капота — Как открыть капот и подпереть его

3. Извлечение лампочки — действия по удалению сгоревшего лампа накаливания

Представленный автомобиль: 2013 Hyundai i20 Classic 1.2L 4 Cyl.

4. Полезные советы — Как подобрать тип лампы на замену и другие советы

Что бы вы хотели, чтобы ваши лампочки делали? См. четче Обновление до светодиода СПРЯТАННЫЙ стиль

Обратите внимание на лампу премиум-класса, такую ​​как Silverstar Ultra, со специально разработанной нитью накаливания, запатентованной газовой смесью и покрытием для лучшего освещения на дороге. Узнайте больше о Silverstar Ultra.

Обновите свои противотуманные фары до светодиодных с опцией прямой установки, которая легко подключается к существующему корпусу лампы вашего автомобиля. У Sylvania есть вариант с корпусом из авиационного алюминия и вентилятором с турбонаддувом. Обратите внимание на светодиоды Sylvania.

Рассмотрим лампочку, подобную zXe, с запатентованной газовой смесью ксенона, которая соответствует белому свету газоразрядных ламп для максимальной яркости фар и дополнительной четкости. Дополнительная информация о лампах zXe.

5. Замените лампочку — Процедура замены новой лампочки

Представленный автомобиль: 2013 Hyundai i20 Classic 1.2L 4 Cyl.

6. Дополнительная информация. — Дополнительная информация по противотуманным фарам

Поделись

  • Honda City помогла сделать эти видео
  • Обратная связь
  • Скачать инструкции по эксплуатации Киа

На видео выше показано, как заменить лампочку противотуманной фары в вашем Kia Rio 2018 года. Не все модели имеют противотуманные фары — для многих Киас это зависит от вашего уровня отделки салона (S) или от того, была ли опция противотуманных фар заказана при изготовлении вашего Rio. Противотуманные фары обычно находятся в переднем бампере, под блоком фар и помогают при плохой видимости. Если на вашем Rio перегорела одна противотуманная фара, мы рекомендуем заменить обе лампочки, потому что рабочая лампочка будет тусклее, чем та, которую вы заменили, и, скорее всего, скоро перегорит.

При замене противотуманок на Rio будьте осторожны, не прикасайтесь пальцами к стеклянной части лампочки, иначе лампочка перегорит раньше.
