Радиатор акпп установка дополнительного радиатора своими руками

Автоматическая коробка передач – очень сложный механизм, постоянно работающий в очень высоких температурных режимах. Рабочая жидкость в автоматической трансмиссии – масло — нагревается до температур, превышающих 100 градусов по Цельсию, в то время как нормальной температурой для работы любого агрегата в автомобиле, даже участвующего в работе ДВС или коробки передач, принято считать 90 градусов.

радиатор акпп

Работа под такой нагрузкой приводит к повышенному риску быстрого износа механизмов АКПП и преждевременному выходу из строя самой коробки. Само собой, есть способ избежать подобной участи для коробки и предотвратить дорогостоящие визиты на станции технического обслуживания, особенно если трансмиссия далеко не новая, и её остаточный ресурс неизвестен, – это дополнительный радиатор охлаждения АКПП, установить который придётся самостоятельно.

ПРИЧИНЫ ДЛЯ УСТАНОВКИ ДОПОЛНИТЕЛЬНОГО РАДИАТОРА АКПП

Ни у механической коробки передач, ни у роботизированной версии такой опции, как радиатор охлаждения, вообще не предусмотрено заводом-изготовителем. Соответственно, возникает вопрос – нужна ли такая охлаждающая система для автоматической трансмиссии, и если да – то зачем, если аналоги без неё превосходно обходятся. Действительно, МКПП и коробка-робот не нуждаются в дополнительной системе охлаждения, но и рабочие температуры в этих трансмиссиях не превышают нормы. Что же касается автомата и вариатора с классическим гидротрансформатором, они таким похвастаться не могут – их сложное устройство ведёт к очень быстрому перегреву, особенно в тех случаях, когда автомобиль эксплуатируется в предельных режимах – постоянные разгоны с места и езда на максимально допустимой скорости.

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО РАДИАТОРА АКПП

Чтобы эффективно отводить лишнее тепло от масла и позволять ему работать в нормальном режиме, эффективно смазывая механизмы для последующей корректной передачи крутящего момента, как раз и нужен дополнительный радиатор АКПП.

ВАЖНО: коробка-вариатор в теории не так подвержена перегреву, как автоматическая версия, поскольку передача крутящего момента в ней происходит через дополнительный ремень либо цепной механизм. Однако это лишь заверения производителей – как показывает практика, ресурс вариаторов на самом деле существенно меньше, нежели на остальных коробках. Поэтому не стоит брезговать дополнительным радиатором охлаждения в автомобиле с вариатором.

Таким образом, несмотря на то, что штатный радиатор со своей задачей справляется, он рассчитан лишь на стандартный ресурс коробки, который составляет не более 150-200 тысяч километров пробега автомобиля. Учитывая, что многие предпочитают приобретать машину посредством обращения на вторичный рынок, а на продажу машины выставляют, как правило, именно тогда, когда почти выработан ресурс основных частей, второй радиатор на АКПП может стать самым настоящим спасением для водителя.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

ТЕМПЕРАТУРНЫЙ РЕЖИМ АКПП, ПРИЧИНЫ И РЕЗУЛЬТАТЫ ПЕРЕГРЕВА

ТЕМПЕРАТУРНЫЙ РЕЖИМ АКПП

Ранее уже было отмечено, что нормальная температура для корректной работы всех механизмов автоматической коробки и сохранения маслом своих свойств не должна превышать 90 градусов. Конечно, современные трансмиссии шагнули вперёд в этом плане, и теперь в автомобилях начиная с 2005-2007 годов выпуска у представителей немецкого автопрома, и немного позже – у остальных, коробка-автомат может работать даже при температуре 65-85 градусов. Однако, опять же – эти показатели соответствуют лишь нормальному стилю вождения.

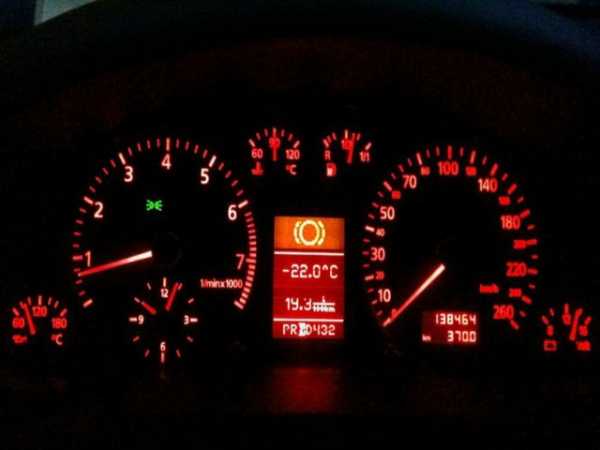

Впрочем, даже для любителей полихачить автомобильные инженеры постарались и вывели на панель приборов либо в меню мультимедийной системы — в зависимости от марки и модели автомобиля — индикатор температуры рабочей жидкости в автоматической коробке передач. И если индикатор выдаёт значения свыше 95, а уж тем более – 100 градусов по Цельсию, это не может предвещать ничего хорошего. Более того – если бы в коробку не был интегрирован штатный радиатор, она бы достигла критической температуры уже через несколько секунд после начала движения автомобиля. Результат однозначный – перегрев, который приведёт к множеству пагубных последствий, как например:

  • пригорание масла, что приводит к потере жидкостью своих основных рабочих свойств, а это, в свою очередь, не позволяет качественно и своевременно сглаживать трение, возникающее между различными механизмами в процессе их взаимодействия;

ВАЖНО: ресурс автомобиля, а значит, и всех его составляющих, больше всего сокращается даже не во время разгона или постоянного движения на высокой скорости. Износ происходит куда быстрее, когда авто просто стоит на месте с включённым двигателем. Самый распространённый пример – пробки. Лишь у самых современных спортивных машин, автомобилей бизнес-класса и представительского сегмента заводом-изготовителем предусмотрительно интегрирована функция автоматического отключения всех рабочих систем, включая ДВС, во время остановки более чем на несколько секунд. К сожалению, более старые экземпляры автомобилей даже тех же классов этой функцией не оснащены, а значит, не защищены от износа и комплектующие авто, в том числе и автоматическая коробка.

гидроблок АКПП

  • повреждение фрикционных дисков, которые требуют постоянного охлаждения;

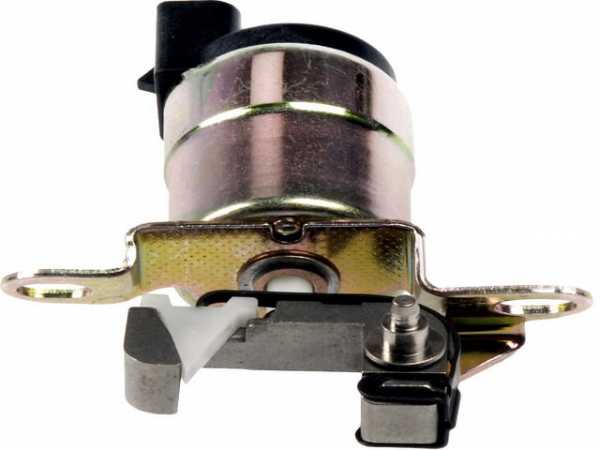

  • приведение в негодность гидроблока и соленоидов. Причём, если первый, как правило, изготавливается из металла и переносит температурные перегрузки достаточно долго, то вот соленоиды, которые уже десятки лет делают из пластика, уменьшая массу коробки пропорционально уменьшению её надёжности, могут попросту начать плавиться;
  • уничтожение проводки – само собой, такой хрупкий элемент просто-напросто расплавится от постоянной 100-градусной температуры.

Хотя все последствия можно свести к одному – ремонт коробки-автомат, если не её замена. Учитывая стоимость самих трансмиссий, даже контрактных, снятых с б/у автомобилей, всё же резонно своевременно установить дополнительный радиатор АКПП.

УСТАНОВКА ДОПОЛНИТЕЛЬНОГО РАДИАТОРА ДЛЯ АКПП

коробка-вариатор

Бояться установки дополнительного агрегата для охлаждения коробки вовсе не нужно. Второй радиатор никак не скажется на ходовых характеристиках авто, не увеличит расход топлива, поскольку масса автомобиля возрастёт всего на несколько килограммов. Предпочтение конкретной модели радиатора остаётся на усмотрение каждого.

Как происходит процесс установки радиатора АКПП:

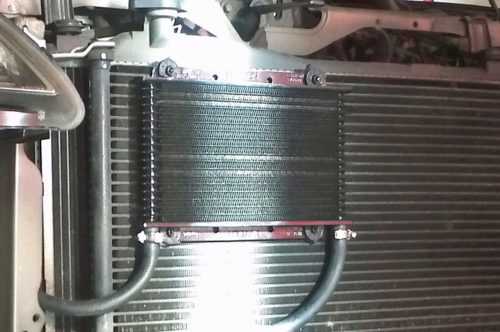

  • дополнительный радиатор с помощью специальных стяжек крепится на основной;
  • к доп.радиатору хомутами прикручиваются шланги;
  • идёт разрез тройников для перехода в основную магистраль, затем оттуда идёт выход на дополнительный радиатор для полного замыкания системы.

ВАЖНО: после осуществления всех перечисленных процедур и установки дополнительной системы охлаждения для автоматической коробки передач масло в ней также необходимо заменить. Как вариант, можно просто долить до минимально допустимого уровня, но рекомендована, всё-таки, полноценная замена в целях недопущения смешения присадок нового и старого отработанного масел.

установка дополнительного агрегата

Что не менее важно – после установки дополнительного радиатора следует поставить также и ещё один термостат. Этот механизм будет открывать подачу рабочей жидкости в коробку по «большому кругу» только тогда, когда она нагреется до температуры не менее 70-85 градусов. Казалось бы, именно с целью охлаждения масла до такого значения и требовалась установка дополнительного радиатора. Но если летом второй радиатор справится со своей задачей на «ура», то зимой, особенно при температуре ниже 20 градусов, работа на низких температурах может привести к тому, что у коробки попросту выдавит сальники. Каков эффект от дополнительного термостата:

  • более корректная регулировка температур;
  • ускоренный прогрев в холодное время года;
  • оптимизация охлаждения при воздействии высоких температур.

ВЫВОДЫ

процесс установки радиатора АКПП

Владельцев премиальных авто последних лет вопрос установки дополнительного радиатора для автоматической коробки передач, может, и не коснётся, но, учитывая катастрофическое падение надёжности АКПП у современных машин: детали из спрессованного картона и пластика, неожиданные переходы в аварийный режим и т.д. — даже на их месте стоит задуматься об опциональном охлаждении, тем более что данная процедура не отнимет ни много времени, ни сил, ни средств из кошелька. Для остальных же установка дополнительного радиатора для автоматической трансмиссии в целях увеличения её ресурса носит характер настоятельной рекомендации.

akppgid.ru

Дополнительный радиатор АКПП, назначение и процесс самостоятельной установки

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]
string(10) "error stat"

Автоматическая коробка передач когда-то стала глотком свежего воздуха в автомобилестроении, а сейчас на некоторых классах машин стала де-факто стандартом. Но, увы, некоторых хронические проблемы АКПП в полной мере победить так и не удалось: например, излишний нагрев жидкости ATF и все дальнейшие последствия.

В процессе передачи крутящего момента от двигателя к трансмиссии коробка передач испытывает значительные нагрузки. В процессе движения автомобиля температура масла может достигать 100 градусов и выше. Столь горячая среда и перепады температур губительно сказываются на механизмах внутри АКПП и приводят к ее ускоренному выходу из строя.

Дополнительный радиатор

Почему перегрев вреден и как с этим бороться?

Существует несколько причин, по которым стоит внимательно относиться к скачкам температуры внутри АКПП. Временное или регулярное ее увеличение грозит:

  • Масло внутри коробки передач. По достижению температуры 120-130 по Цельсию жидкость становится непригодной, теряет свои физические свойства, что отражается на работе самой коробки.
  • Фрикционные диски, изготовленные из не слишком твердых сплавов, также деформируются от перепадов температур.
  • Соленоиды и гидроблок в целом. В ряде современных моделей для удешевления их производить из очень пластичных металлов или даже пластика. В конце концов постоянные перегревы могут еще больше «убить» АКПП, нарушив распределение масла внутри.
  • Проводка.
  • В редких случаях – даже планетарные шестерни.

Довольно часто в некоторых моделях машин используется дополнительный радиатор АКПП, который располагается аккурат рядом с базовым. Это исключает перегрев и связанные с ним неприятности, продлевая жизнь коробке передач. Это особенно хорошо видно по ряду старых моделей, где дополнительный радиатор охлаждения АКПП устанавливался по умолчанию – некоторые экземпляры выдерживали по несколько сотен тысяч километров пробега.

Особенности радиаторов охлаждения

Разговаривая об установке дополнительного радиатора нельзя не отметить решения, которые используются в последних моделях крупных европейских, американских и японских брендов. Речь идет о компоновке, при которой дополнительный охлаждающий элемент устанавливают внутрь основного радиатора.

Такое разделение является довольно эффективным – в идеале сама АКПП и масло должны охлаждаться по отдельности. Но есть и пара нюансов. Во-первых, нет возможности сделать габариты трубки (а именно в таком виде и существует радиатор на некоторых автомобилях) всегда невелики – для некоторых авто и температурных режимов ее будет попросту недостаточно. Также стоит учитывать, что для ряда двигателей 100-110 градусов являются нормальной рабочей температурой, но вот для АКПП и жидкости внутри нее она всегда будет слишком высокой. Следовательно, даже для подобных машин установка доп. радиатора АКПП – дальновидное решение.

Также не стоит забывать и о хронической проблеме сдвоенных радиаторов: со временем на стенках патрубков начнет накапливаться грязь, которая ухудшит циркуляцию жидкости внутри и заметно повысит температуру. При повышении отметки выше 100 градусов износ жидкости и АКПП вырастет очень сильно.

И здесь можно рассмотреть другой тип – монтаж выделенного радиатора. Впервые массово их начали устанавливать на автомобили Chevrolet. Они как раз и использовали «высокотемпературный» двигатель, для которого 115 градусов были абсолютно нормальным показателем.

На практике оказывалось, что первые симптомы выходящей из строя коробки владельцы ощущали уже после 50 тысяч километров пробега даже при очень аккуратной ее эксплуатации. Толчки и посторонние звуки проявились почти у каждого купившего – это было следствие перегрева АКПП.

Монтаж дополнительного радиатора

Опытным путем выяснилось, что ситуацию спасает монтаж выделенного дополнительного радиатора. Его следует устанавливать в разрыв имеющейся цепи, между корпусом коробки передач и стандартным охлаждающим элементом. Также следует обратить внимание: лучшим расположением для него будет посадка перед радиатором двигателя.

В чем преимущества такого решения? Трубка лучше обдувается, увеличивается теплообмен со средой и на выходе получаются очень стабильные показатели: не выше 80 градусов при любой погоде. В бонус владельцы получили увеличение срока службы гидроблока и снижение износа масла.

Процесс установки таков:

  1. Приобретается радиатор, термостат, а также шланги для жидкости, выдерживающие высокую температуру. Также необходимо купить переходники, хомуты и масло (если не для замены, то для добавки до нужного уровня).
  2. Радиатор закрепляется стяжками спереди основного (в большинстве случаев идут в комплекте), а к нему хомутами прикрепляются шланги.
  3. Производится разрезание тройников для основной магистрали и дополнительного охлаждающего элемента.
  4. Хомутами трубки крепятся к тройникам, масло доливается в АКПП до нужного уровня.
  5. В систему устанавливается термостат для того, чтобы исключить нежелательную отдачу тепла зимой.

Итог

Установка дополнительного радиатора для АКПП – довольно простая процедура, доступная даже для не самых опытных автолюбителей. Монтаж этого элемента дешев, но выгоден, ибо значительно продлевает срок службы коробки передач и экономит средства владельца в долгосрочной перспективе.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Установка дополнительного радиатора охлаждения АКПП. За и против.

Способы и технологии

Существует устойчивое мнение о том, что в большинстве автомобилей система охлаждения ATF АКПП недостаточна. Особенно когда автомобиль эксплуатируется в тяжелых условиях, под большими нагрузками или в жаркую погоду, установка дополнительного радиатора охлаждения просто необходим и значительно продляет ресурс АКПП. Хотелось бы с ходу развеять этот миф!

Начнем с того, что оптимальный диапазон рабочих температур АКПП находится между 80 С и 120 С, что приблизительно на 20% выше, чем у двигателя. Для удерживания стабильной рабочей температуры система охлаждения АКПП организована таким образом, что ATF охлаждается в специальных блоках, совмещенных с системой охлаждения двигателя, и происходит за счет омывания антифризом со стабильной температурой 90-95 С тонкостенного радиатора, через который прогоняется ATF, что позволяет ее не переохлаждать при низкой температуре внешней окружающей среды. Заметим, данный фактор в данном случае – сохранение надлежащего параметра жидкотекучести масла.

В случае переохлаждения возникает загустение ATF и сразу две проблемы:

  1. густое масло плохо смазывает втулки и уплотнения на суппортах, поскольку с трудом проникает в тонкие зазоры
  2. густое масло образует тонкую пленку на фракционных элементах, препятствую быстрому ее выдавливанию при сжатии пакета сцеплений и как следствие повышенное скольжение и пробуксовку, а при температурах ниже -30 С вообще теряет свои свойства.

Все вышеперечисленное вызывает сильный износ и поломку АКПП в конечном итоге. В дополнение хотелось бы сказать, что штатная система охлаждения АКПП рассчитана с тройным запасом по отводу избыточного тепла, а в полностью исправленной АКПП его столько образовываться просто не должно. Так что же получается… дополнительный радиатор вредит работе АКПП? Конечно же, нет, но лишь в том случае, если дополнительный радиатор установлен правильным образом.

Установка дополнительного радиатора АКПП в стандартном варианте

Многие фирмы специализируются на установке дополнительных радиаторов охлаждения АКПП. В обычном варианте это происходит следующим образом: трубки, подающие ATF в систему охлаждения, обрезаются, дополнительный воздушный радиатор устанавливается вместо стандартной системы на клипсах между передней решеткой и радиатором охлаждения двигателя и закольцовывается дополнительными резиновыми шпагатами к обрезанным трубкам, затягиваясь стандартными хомутами для бензобаков. В результате радиатор дает максимальное охлаждение ATF, обдуваясь встречным потоком свежего воздуха. Как следствие температурный режим АКПП остается без стабилизации, и в холодную погоду АКПП будет просто замерзать. В дополнение нужно сказать, что здесь нельзя применять обычные гидравлические или пневматические шланги, даже маслобензостойкие, т.к. при температуре 100 С и давлении 3-4 атм. в контуре, они просто лопаются как воздушные шарики. Применять можно только термостойкие гидравлические шланги высокого давления с внутренней металлической оплеткой, такие как используются в тормозной системе грузовиков. Но они очень жесткие и практически не сжимаются обычными хомутами, поэтому всегда велик риск того, что они соскочат с неразборчиво либо нужно применять специальные мощные хомуты.

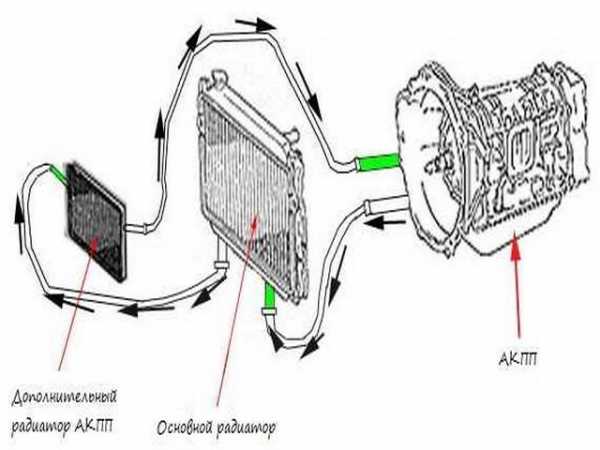

Правильная система дополнительного охлаждения АКПП выглядит следующим образом: в простейшем варианте дополнительный радиатор подключается не вместо штатной системы, а последовательно с ней, причем в контур он врезается перед штатной системой. В этом случае если в дополнительном радиаторе  ATF переохладится, то в штатной системе подогреется. Правда эта схема не гарантирует исключение возможности переохлаждения АКПП.

Установка дополнительного радиатора АКПП в профессиональном варианте

Дополнительный радиатор ставится параллельно штатной системе охлаждения, также ставится термостат, который при превышении температуры будет перебрасывать поток ATF через более производительный дополнительный радиатор (аналогично системе охлаждения двигателя с большим и малым контуром и термостатом). К сожалению, не существует стандартных масляных термостатов для легковых автомобилей, поэтому либо его придется конструировать самостоятельно, что крайне сложно, либо использовать систему от большегрузных грузовиков и тягачей. Но там она рассчитана на большой объем масла, в этих условиях отрабатывает нечетко. Как вариант можно сделать систему на температурном датчике, неразборчиво блоке и двух электромагнитных клапанах, один из которых открывается, а другой закрывается при определенном значении температуры. Здесь опасность в том, что если оба датчика неразборчиво зависнут в закрытом положении, АКПП мгновенно выйдет из строя из-за недостатка смазки и перегрева.

Вывод из всего вышесказанного состоит в том, что смысл установки дополнительного радиатора есть лишь в том случае, если автомобиль эксплуатируется в критически нестандартных условиях (на гонках, в постоянной жаре, с чрезмерной нагрузкой).
