Установка тнвд на евро 2: 740.31-1111000-40 Установка ТНВД КамАЗ-53229 (Евро 2)

Как выставить зажигание на камазе, схема и правила регулировки

• Зажигание Камаз евро 2
• Установка момента впрыска (зажигания) на КАМАЗ.
• Регулировка зажигания КАМАЗ
• Регулировка зажигания КАМАЗ на слух
• Регулировка зажигания КАМАЗ по лампочке

Зажигание Камаз евро 2

Турбированные  V – образные двигателя Камаз очень чутко реагируют на установку угла опережения зажигания. Метка на топливном насосе высокого давления (ТНВД) должна быть установлена таким образом. Что бы впрыск топлива происходил раньше на 4 мм, до того как поршень достигнет верхней мёртвой точки (ВМТ). Практически это можно точно определить, установив метку  по краю указательной стрелки, зафиксированной на ТНВД.То есть если вращать двигатель по ходу,  и метка совмещается с пиком указательной стрелки, в этот момент происходит впрыск топлива в камеру сгорания.



Затем метка продолжает двигаться, и в момент совмещения с краем указательной стрелки, поршень достигает положения ВМТ в момент сжатия топлива в первом цилиндре.



А теперь более подробно хотелось бы рассказать, как на практике это сделать безошибочно. Положение поршня в ВМТ фиксируется при помощи стопора расположенного на картере маховика.

Но так как за один оборот вала ТНВД поршень дважды проходит в положение ВМТ, а нам нужно определить положение ВМТ в момент сжатия топлива в первом цилиндре.

Если вы не снимаете топливный насос высокого давления, то достаточно просто подвести метку на муфте ТНВД к указательной стрелке, отпустить где то в этом месте стопор, и вращая маховик в ту или другую сторону добиться чтобы стопор попал в паз маховика. Маховик удобнее всего прокручивать при помощи рычага, который необходимо вставить в отверстия, расположенные в торце маховика.

В этом положении поршень будет иметь положение ВМТ в момент сжатия топлива первого цилиндра. Ослабив болты муфты привода ТНВД, совмещаем метку с краем указательной стрелки. На практике проверено данное положение метки является оптимальным углом опережения зажигания. Смещение метки в ту или иную сторону приводит к неправильной работе двигателя, он начинает дымить и плохо развивать обороты. Гораздо сложнее определить положение ВМТ поршня в момент сжатия, если ТНВД снимался с двигателя и его необходимо вновь установить. Сложность заключается в том, чтобы определить положение ВМТ поршня первого цилиндра в момент сжатия.

Так как коленчатый вал за один оборот вала привода ТНВД делает два оборота в связи с этим поршень дважды приходит в ВМТ а нам необходим момент, в котором происходит сжатие топлива. Можно конечно снять форсунку и заткнуть отверстие бумажной заглушкой, компрессия создаваемая в цилиндре при сжатии вытолкнет заглушку. В этот момент стопор попадёт в паз маховика, что и будет являться положением поршня первого цилиндра в момент сжатия топлива. Но этот способ не достаточно хорош, так как занимает много времени и трудоёмок. Лично я ориентируюсь по положению клапанов. В момент сжатия клапана становятся неподвижно до достижения поршнем ВМТ, и после прохождения ВМТ клапана также закрыты. При втором положении поршня в ВМТ один клапан закрывается, а при прохождении ВМТ второй клапан начинает открываться. И что бы в этом убедиться, достаточно просто открыть клапанную крышку первого цилиндра.







Источник

После регулировки тнвд камаз

Установка момента впрыска (зажигания) на КАМАЗ.

Регулировка зажигания КАМАЗ

Моторы грузовых авто российского производства отличаются повышенной чувствительностью в отношении неправильного регулирования зазора, поэтому важное значение имеет корректное выставление максимального угла. Иначе работа двигателя становится неправильной.

• Вначале требуется установка метки на ТНВД таким образом, чтобы топливо впрыскивалось на 4 миллиметра до входа поршня в позицию ВМТ. Для этого нужно поставить отметку на краю указателя-стрелки, которая установлена на насосе. То есть требуется осуществлять вращение двигателя во время движения до совмещения риски с меткой указателя, а в момент этого совмещения подаётся топливо.
• Затем отметка передвинется далее. Поршень входит в позицию мёртвой верхней точки во время совмещения риски с краем стрелки. Во избежание ошибки на данной стадии позиция поршня в этой точке закрепляется специальным стопором, местом расположения которого является картер маховика.
• Во время одного поворота вала ТНВД поршень входит в мёртвую точку дважды. Требуется определить позицию, в которой осуществляется сжатие внутри цилиндра. Если во время настройки угла опережения насос не снимается, можно просто подвести на муфте риску, ведущую к стрелке-указателю. Стопор может быть опущен, затем нужно осуществлять разностороннее вращение маховика для вхождения стопорного элемента в паз. Требуется совершать это вращение, пользуясь рычагом, который установлен в особое отверстие, имеющееся на торце маховика.
• После выполнения вышеописанных действий можно достичь установки поршня в точку момента сжатия. Затем требуется ослабление винтов, с помощью которых крепится насосный привод, и совмещение после этого отметки с краем стрелки. Именно эта позиция — самая оптимальная. При смещении метки мотор работает неправильно, с плавающими оборотами.

Регулировка зажигания КАМАЗ на слух

В случае, когда неизвестно, как выставляется зажигание, может использоваться способ установки на слух.

Чтобы найти искру зажигания по такой методике, следует завести двигатель, после чего он прогревается. Затем следуют такие действия:

• Вначале необходимо ослабление гайки, крепящей распределитель, потом требуется осуществлять разностороннее вращение узла.
• В момент максимальных оборотов ДВС нужно прибавить газу. Если в момент нажатия на газовую педаль перебои, хлопки и выстрелы отсутствовали, это говорит об успешном нахождении правильной позиции.
• От этой точки требуется выполнить небольшой поворот трамблера в направлении часовой стрелки, после чего он фиксируется в этой позиции.

Регулировка зажигания КАМАЗ по лампочке

В случае, когда Вам неизвестно, как установить зажигание, и одновременно с этим в автомобиле нет усилителя искры, возможна регулировка зажигания КАМАЗ по лампочке. Чтобы установить зажигание этим способом, нужно прежде всего установить цилиндровый поршень в позиции ВМТ. Для установки зажигания таким методом может использоваться любая двенадцативольтная лампа для распределителя и автомобильного кузова.

• Для регулирования применяется контрольная лампа.
• При помощи этой лампы настраивается трамблер.

После включения зажигания нужно осуществлять разностороннее вращение трамблера до момента начала горения лампы. Когда данный момент наступит, требуется прекратить вращение трамблера, закрепив последний. Если мотор демонстрирует хорошую работу при наличии значительных несовпадений отметок, можно подозревать неправильную сборку двигателя или растяжение цепи ГРМ.

Если Вам понравилась статья, подписывайтесь на наш канал и будьте в курсе появления новых материалов в нашем блоге gruzovik.biz.

Источник

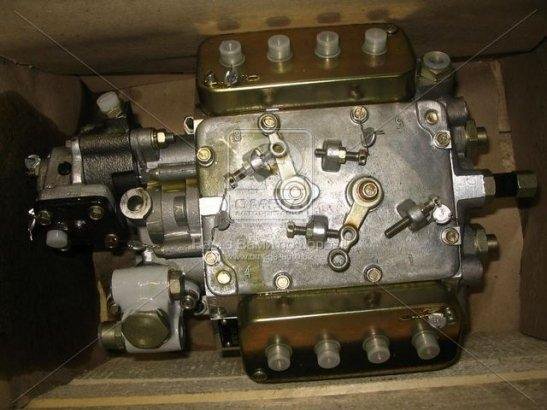

ТНВД КАМАЗ ЕВРО 2 | новости СпецМаш

   Хотя производство двигателей Евро-2 в России запрещено с 2006 года, а в Европе и вовсе 1999-го, эксплуатация таких моторов, если они выпущены раньше, не запрещена, а значит, ТНВД КамАЗ Евро 2, их устройство и прочие нюансы, включая ремонт и покупку, до сих пор интересуют многих. А так как в перечне продукции, реализуемой нашей компанией «СпецМаш» топливные насосы данного типа занимают далеко не последнее место, то мы просто обязаны сказать о них «несколько» слов…

   Начать стоит с того, что на камские автомобили с классом двигателей Евро-2 устанавливаются насосы разных производителей. Во-первых, это насосы серии 337.20 отечественного производства, во-вторых, специально производимые ТНВД Bosch КамАЗ Евро 2. «Домашние» дешевле, правда, немного уступают в точности дозировки топлива. И все же проблем с ними значительно меньше, по крайней мере, те водителя, которые ездят именно с таким агрегатом редко переходят на импортные насосы, а вот наоборот бывает довольно часто.

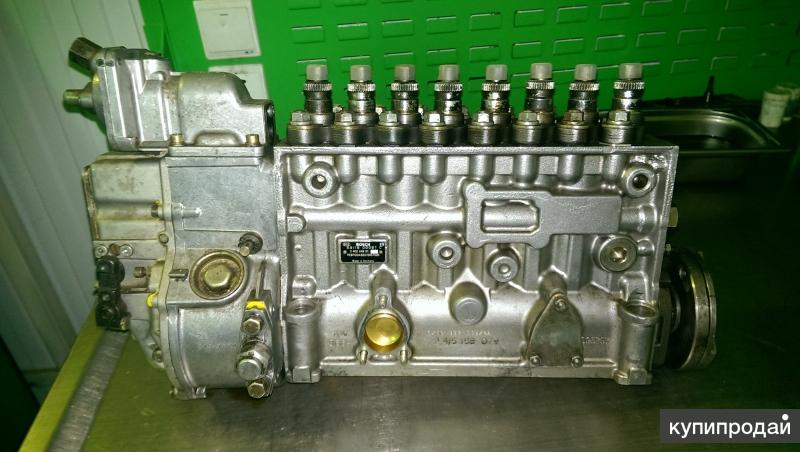

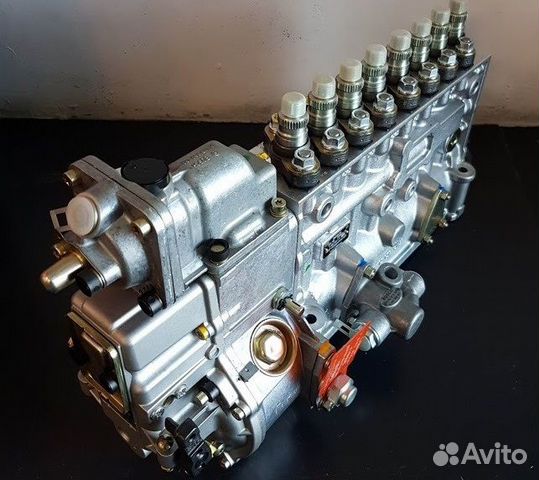

   Причем, переход с бошевского на ярославский насос обычно случается не по причине плохого качества самого ТНВД. Все дело в том, что привод ТНВД КамАЗ Евро 2 изготовленный немцами не выдерживает наших условий эксплуатации – вырванные пластины стали чуть ли не обязательным атрибутом импортного узла.

Встречались случаи, когда на одном и том же авто привод насоса меняли 5 раз в течение одного года.

   Кстати, как и на любой другой двигатель, на КамАЗ Евро 2 установка ТНВД должна производиться специалистами и при наличии необходимого оборудования. Понятно, что наши доморощенные «Кулибины» при помощи только отвертки, молотка и крепкого словца даже  бентли соберут, если у них на то будет достойная мотивация. Но если вы хотите, чтобы, как минимум, расход топлива КамАЗ был в норме (мы уже не говорим про большую вероятность капитального ремонта после самостоятельной сборки-разборки), то луче обратиться в сервис.

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

   Что касается того, какой ТНВД КамАЗ Евро 2 ставить, это дело ваше – ориентируйтесь по типу двигателя и условиям эксплуатации, главное, чтобы он был действительно качественный. А в «СпецМаш» мы предлагаем практически все существующие ТНВД, причем это по настоящему стоящие узлы, прошедшие весь ряд необходимых испытаний и проверок, в том числе и в МАДИ. Поэтому к нам вы можете обращаться безбоязненно, тем более что на все запчасти предоставляется гарантия, а цены радуют.

1     332.1106010     Топливный насос низкого давления
2     Крышка регулятора верхняя     Крышка регулятора верхняя
3     333.1110040-20     Державка грузов регулятора
4     33.1110060     Муфта регулятора
5     333.1110128-30     Крышка регулятора задняя
6     333.1110160-32     Рычаги с корректорами
7     33.1110505     Рычаг стартовой пружины
8     333.1110515-30     Шестерня регулятора ведущая
9     333.1110670-30     Шестерня регулятора промежуточная
10     333. 1111700-30     Корректор по наддуву
12     337.1111020-30     Корпус топливного насоса
13     323.1111039-01     Секция топливного насоса
14     337.1111050-01     Вал кулачковый
15     337.1111070-21     Крышка подшипника кулачкового вала
16     337.1111110     Толкатель плунжера
17     338.1111140-20     Клапан перепускной
18     337.1111180     Рейка правая
19     337.1111181     Рейка левая
20     33.1111400     Рычаг реек в сборе
23     33.1106240     Толкатель
24     236-1106242     Ролик толкателя
25     33.1106244     Ось ролика толкателя
27     33.1106248     Пружина толкателя
28     33.1106285     Прокладка топливного насоса
29     332.1106352     Эксцентрик привода топливного насоса
30     33. 1110026     Прокладка верхней крышки регулятора
31     33.1110088     Ось рычага регулятора
32     33.1110089     Втулка дистанционная
34     332.1110154-10     Прокладка задней крышки регулятора
35     332.1110448     Пружина рычага реек
36     33.1110462-10     Пружина регулятора
37     33.1110466     Рычаг пружины
38     33.1110517-10     Сухарь ведущей шестерни
39     33.1110521     Фланец ведущей шестерни
40     33.1110656     Заглушка задней крышки регулятора
41     33.1110684     Кольцо пружинное упорное
42     333.1110707-30     Наконечник шпильки
43     333.1110984     Прокладка корректора
49     337.1111059-01     Фланец ведомой полумуфты
50     337.1111066     Полумуфта ведомая
51     337. 1111074     Крышка подшипника задняя
52     337.1111076     Прокладка
53     78.1111077     Прокладка
53     78.1111077     Прокладка
54     78.1111078     Прокладка
54     78.1111078     Прокладка
55     78.1111079     Прокладка
55     78.1111079     Прокладка
56     33.1111098     Кожух защитный
58     33.1111306-01     Заглушка
60     33.1111575     Пята толкателя
69     320-35001     Шпонка 6х9
70     320-88145     Винт М8х20
71     320-88150     Винт М6х43
72     320-88164     Винт М8х6g-19
73     320-88166     Винт М6х43
74     320-88337     Гайка М20х1,5-6Н
75     320-88720     Шайба 17
76     320-88727     Шайба плоская 10х18
80     870003-П29     Болт М6-6gх20
81     870355-П29     Винт М6-6gх32
83     870456-П15     Шайба 16
84     870614-П2     Шайба 17
85     870615-П2     Шайба 7
86     870643-П15     Шайба 21
88     870800-П     Шпонка
89     870868-П2     Шайба 15 стопорная
90     870880-П     Пробка М10х1,25-6g
92     870941-П     Заглушка штуцера
98     1/05168/77     Шайба 10 пружинная
99     1/05174/71     Шайба пружинная
102     1/07344/01     Шплинт разводной 2х25
103     1/07913/11     Гайка низкая М14х1,5-6Н
104     1/09026/21     Болт М6-6gх25
105     1/10877/76     Шайба стопорная 5х11х0,7
106     1/11977/71     Шайба коническая пружинная 6х12
107     1/21647/21     Гайка М10х1,25-6Н
108     1/58962/11     Гайка ЕМ6-6Н
110     1/61056/11     Гайка М8-6Н
