Неисправности дроссельной заслонки. Признаки, причины и способы профилактики

Дроссельный узел регулирует подачу воздуха во впускной коллектор, благодаря чему в дальнейшем образуется топливовоздушная смесь с оптимальными для двигателя параметрами. Соответственно, при неисправной дроссельной заслонке технология создания указанной смеси меняется, что негативно сказывается на поведении автомобиля.

О неисправности дроссельной заслонки свидетельствуют:

Проблемы с запуском двигателя (особенно «на холодную») и его нестабильная работа
Колебание значений оборотов ДВС в разных режимах – на холостом ходу, под нагрузкой, в среднем диапазоне значений
Потеря динамических характеристик автомобиля (плохой разгон)
«Провалы» при нажатии педали акселератора, снижение мощности двигателя (особенно при движении в гору или с грузом)
Увеличение расхода топлива
«Гирлянда» на доске приборов: контрольная лампа Check Engine периодически загорается и гаснет

Специфический бензиновый запах в системе выпуска выхлопных газов из-за неполного сгорания топлива
Самовоспламенение топливно-воздушной смеси
Периодические негромкие хлопки во впускном коллекторе и/или в глушителе

Многие из перечисленных симптомов вполне могут указывать на проблемы с другими элементами двигателя. Поэтому вместе с проверкой дроссельного узла (лучше всего при помощи электронного сканера) необходимо выполнить диагностику других частей ДВС.

Описанные выше проблемы обычно вызваны сбоями в работе той или иной части дроссельного узла. Рассмотрим эти явления подробнее.

Одной из самых частых причин нестабильного функционирования заслонки является частичный или полный выход из строя регулятора холостого хода (РХХ), который работает с дроссельным узлом в паре.

РХХ предназначен для подачи воздуха во впускной коллектор двигателя при работе на холостом ходу (то есть в тот момент, когда дроссельная заслонка закрыта). Если функционирование регулятора нарушается или совсем прекращается, двигатель на холостых оборотах начинает работать нестабильно вплоть до полной остановки.

Еще одна распространенная причина неисправности дросселя – проблемы с датчиком положения дроссельной заслонки (ДПЗД). Датчик фиксирует положение дроссельной заслонки и передает соответствующую информацию электронному блоку управления (ЭБУ). Блок, в свою очередь, выбирает режим работы двигателя, определяет количество подаваемого воздуха и топлива, корректирует момент зажигания.

Неисправный датчик не отправляет информацию ЭБУ или передает неверные данные. В связи с этим блок управления выбирает неправильный режим работы или переводит его на аварийные условия функционирования. О том, что ДПЗД вышел из строя, свидетельствует загоревшаяся на приборной панели контрольная лампа Check Engine.

В электронных дроссельных заслонках, которых сегодня большинство, поломкам подвержены датчики привода управления, которые вместе с ДПЗД передают команды на положение дросселя в ЭБУ.

Если тот или другой датчик выходит из строя, в «поведении» автомобиля возникают проблемы, перечисленные в самом начале нашей статьи – слабая реакция на нажатие педали газа, снижение количества оборотов двигателя в минуту (не выше 1500 об. ), их нестабильность на холостом ходу и пр.

В редких случаях ломается электродвигатель привода заслонки. Если это происходит, заслонка фиксируется в одном положении, и блок управления переводит машину в аварийный режим.

Достаточно распространенной причиной неустойчивой работы ДВС является разгерметизация во впускном тракте.

Подсос воздуха может происходить в следующих зонах и узлах:

Местах прижимания заслонки к корпусу
Жиклере холодного старта
Соединительной гофрированной трубке за ДПЗД
Стыке патрубка очистителя картерных газов и гофры
Уплотнении форсунок
Выводах для бензиновых испарений
Трубке вакуумного тормозного усилителя
Уплотнении корпуса дроссельной заслонки

Разгерметизация дроссельного узла приводит к некорректному образованию топливовоздушной смеси, а также ошибкам в работе впускного тракта. Кроме того, просачивающийся воздух, не очищенный воздушным фильтром, содержит много пыли и других вредных веществ.

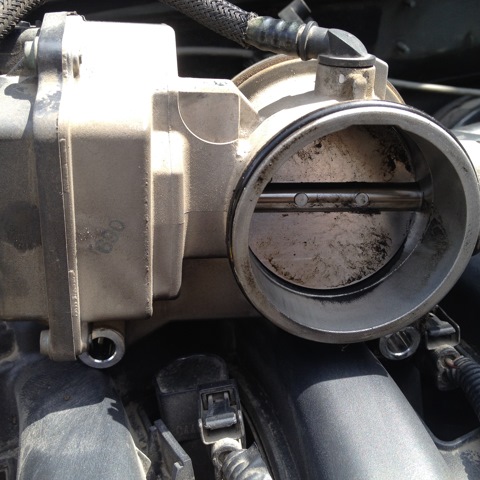

Корпус дроссельной заслонки в двигателе автомобиля непосредственно связан с системой вентиляции картерных газов. Именно поэтому на корпусе и оси со временем скапливаются маслянистые отложения.

Типичными признаками загрязнения дроссельной заслонки является отсутствие плавности ее работы, частые заедания и подклинивания. Двигатель в результате начинает работает нестабильно, в электронном блоке управления формируются соответствующие ошибки.

Избежать таких последствий позволяет регулярная проверка состояния дроссельной заслонки и ее очистка специальными средствами. Отлично подходит для этих целей производимый в России очиститель металла MODENGY.

Его многокомпонентная формула обеспечивает удаление загрязнений различной химической природы, в том числе нефтепродуктов. Средство на основе органических растворителей действует эффективно, испаряется быстро и без остатка и не вызывает коррозию.

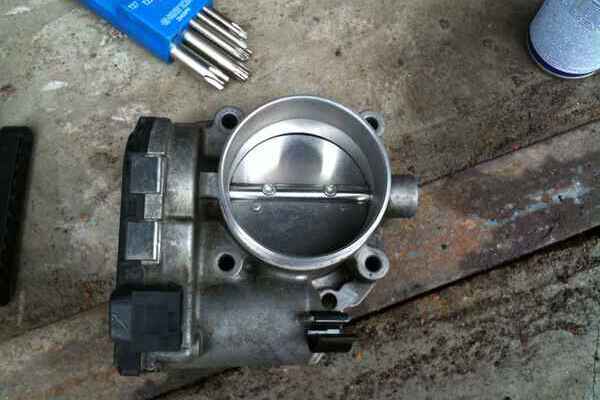

Для очистки заслонку нужно обязательно снимать – это позволит удалить нагар с ее внутренних стенок и воздушных каналов.

При использовании ветоши нельзя прикладывать чрезмерные усилия, чтобы не повредить саму заслонку и датчик ее положения, находящийся рядом.

Жесткие щетки применять категорически не рекомендуется, так как некоторые дроссельные заслонки имеют специальное молибденовое покрытие для защиты от износа и более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют – в результате заслонка начинает «закусывать» и пропускать лишний воздух, что негативно сказывается на работе двигателя.

При случайном повреждении покрытия его можно (и нужно) восстановить, используя уже готовые составы на основе дисульфида молибдена. Сегодня, благодаря российским специалистам в области смазочных материалов, они доступны не только предприятиям, но и частным автовладельцам.

Отлично зарекомендовало себя антифрикционное покрытие MODENGY Для деталей ДВС. При нанесении на дроссельную заслонку оно образует сухой защитный слой, на который не налипают абразивные частицы. АТСП обладает высокой несущей способностью, отличными противозадирными свойствами, не разрушается под воздействием моторного масла и, при условии правильного нанесения и бережного отношения при чистке, имеет неограниченный срок службы (равный ресурсу заслонки).

Перед нанесением MODENGY Для деталей ДВС с поверхности удаляются грубые загрязнения, затем заслонку обрабатывают Специальным очистителем-активатором MODENGY в целях обезжиривания и максимального усиления адгезии покрытия.

Объем работ по ремонту дроссельного узла зависит от причин возникновения проблем. Так, к примеру, вышедшие е из строя датчики дроссельной заслонки подлежат замене, поскольку являются неремонтопригодными.

Регулятор холостого хода очищается от маслянистых и смолистых отложений вместе с дроссельной заслонкой.

Герметичность узла восстанавливается путем устранения подсоса воздуха (обычно меняются соответствующие прокладки и/или соединительная гофрированная трубка).

В процессе ремонта дроссельный узел демонтируется. Естественно, что делается это после отключения аккумуляторной батареи и, соответственно электронного блока управления.

В результате при установке заслонки и включении аккумулятора могут наблюдаться некоторые проблемы, вызванные ошибками базовых установок ЭБУ. Устраняются они после адаптации дроссельной заслонки с помощью специальных диагностических программ.

Перед тем как перейти к адаптации, необходимо выполнить следующие действия:

Удалить (желательно несколько раз) все ошибки из ЭБУ по двигателю ДО запуска базовых установок
Проверить, чтобы напряжение аккумуляторной батареи автомобиля было не меньше 11,5 Вольта
Установить дроссельную заслонку в холостом положении (ее не нужно нажимать ногой)
Тщательно очистить заслонку (с помощью чистящих средств)
Проследить, чтобы температура охлаждающей жидкости была не менее 80 С (в некоторых случаях можно немного меньше)

Если после адаптации программа сообщает об ошибке, значит, сама дроссельная заслонка или ее отдельные элементы неисправны, либо имеются проблемы с подключаемым кабелем.

В некоторых случаях после чистки дроссельной заслонки может наблюдаться увеличение расхода топлива, а также изменения работы двигателя на холостых оборотах. Это связано с тем, что электронный блок управления продолжает давать команды в соответствии с теми параметрами, которые были до чистки дросселя. Чтобы избежать подобной ситуации, необходимо откалибровать заслонку с помощью специального прибора или механическим путем.

Набор манипуляций может быть разным – он зависит от модели и комплектации автомобиля. Некоторые производители, к примеру, рекомендуют несколько раз на короткое время (несколько секунд) включить и выключить зажигание, затем запустить двигатель в режиме нейтрали (МКПП) или Park.

Отсутствие внимания к дроссельной заслонке и несвоевременная диагностика ее неисправности может иметь весьма серьезные последствия не только для нее самой, но и для элементов цилиндро-поршневой группы, а также коробки передач.

Дроссельная заслонка рассчитана на весь срок эксплуатации автомобиля, поэтому ее замену выполняют по каким-либо критическим причинам: при механической поломке узла, выходе из строя всего двигателя и пр. В остальных случаях меняют отдельные износившиеся элементы дросселя.

Для нормальной эксплуатации двигателя дроссельную заслонку необходимо периодически чистить и перенастраивать.

Делать это можно либо при появлении указанных выше признаков поломки, либо периодически для профилактики. Очистку дроссельной заслонки рекомендуется производить при каждой замене моторного масла – через каждые 15…20 тыс. км пробега (точные сроки зависят от качества используемого топлива и условий эксплуатации автомобиля).

Дроссельная заслонка

В качестве горючего в двигателях внутреннего сгорания автомобилей ВАЗ-2109, ВАЗ-2110 и остальных моделей, выпускаемых или выпускавшихся Волжским автозаводом, используется бензин. Однако в цилиндрах он сгорает не сам по себе, а в смеси с воздухом. Дроссельная заслонка нужна для приготовления топливовоздушной смеси в необходимых пропорциях. Находится она за воздушным фильтром перед впускным коллектором.

По большому счету дроссельная заслонка – это воздушный клапан, который регулирует количество воздуха, попадающего в двигатель. Принцип ее работы заключается в изменении сечения воздушного канала. Когда она полностью открыта, воздух беспрепятственно попадает во впускной коллектор. Для определения угла открытия предназначен датчик положения дроссельной заслонки, который связан с блоком управления двигателем. Основываясь на сигналах, которые передает датчик, блок управления подает команду увеличить количество впрыскиваемого топлива, рабочая смесь обогащается, и мотор работает на максимальных оборотах.

Чем меньше угол открытия заслонки, тем меньше воздуха попадает в коллектор, и тем ниже обороты двигателя.

Содержание

Устройство дроссельной заслонки
Регулятор холостого хода
Механический привод
Электрический
Датчик положения дроссельной заслонки
Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

Устройство дроссельной заслонки

Сама дроссельная заслонка представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Устанавливается она внутри корпуса, там же размещается ее привод, регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют блок дроссельной заслонки или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

Датчик положения дроссельной заслонки

Этот датчик является потенцимером. При воздействии на педаль газа изменяется положение заслонки и напряжение подаваемое на контролер. В закрытом состоянии напряжение составляет 0,7В, при полностью открытой 4В. В соответствии с этими данными датчик и контролирует подачу топлива.

Если возникает неисправность датчика положения, то контролер не сможет правильно определять положение заслонки. Это вытекает в следующие неисправности:

во всех режимах работы двигателя обороты начинают плавать, на холостом ходу обороты будут повышенными;
при выключении передачи (нейтраль) во время движения, двигатель может глохнуть;
иногда может загораться лампочка CHECK.

Для проверки работоспособности датчика положения, можно воспользоваться мультиметром. При включенном зажигании щупы подключаются к разъемам В и С. Изменение положения заслонки должно приводить к изменению напряжения.

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Не нужно забывать о том, что увеличенный воздушный поток ведет к нарушению смесеобразования, поскольку ЭБУ не в состоянии скорректировать подачу бензина. Для устранения такой проблемы автовладельцы, как правило, «перепрошивают» блок управления и расплачиваются в результате возросшим аппетитом машины.
