Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109. Расшифровка блока предохранителей ВАЗ 2109 старого образца и нового образца. Монтажный блок предохранителей ВАЗ 2109, расшифровка. Замена предохранителей.
Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.
Содержание
- Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница
- Блок предохранителей ВАЗ 2109 где он расположен
- Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница
- Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
- Реле монтажного блока ВАЗ 2109 старого образца, расшифровка
- Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
- Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
- Где находится схема предохранителей
- Как понять, что предохранитель перегорел
- Техника безопасности при работе под напряжением
- Демонтаж и замена предохранителей своими руками (подробно)
Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница
Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор ) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

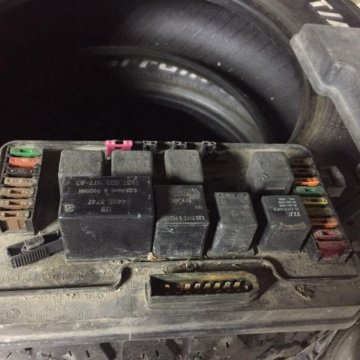

Блок предохранителей ВАЗ 2109 где он расположен
Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.
Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница
Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.
БП 17.3722Отличия между старыми и обновленными версиями следующие:
- Элементы монтажного блока по-разному маркируются.
- Отличается номинал у предохранителей.
- У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

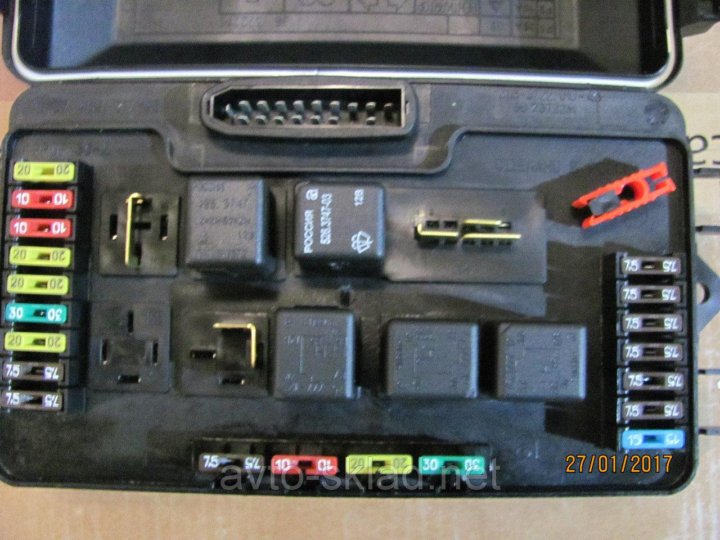

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
Защищаемая цепь | Сила тока | Номер предохранителя |
Резервный | 10А | F1 |
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников | 10А | F2 |
Плафон подсветки салона, задние фары стоп-огней | 10А | F3 |
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна | 20А | F4 |
Клаксон | 20А | F5 |
Резервный | 30А | F6 |
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки | 30А | F7 |
Резервный | 7. 5А | F8 |
Резервный | 7.5А | F9 |
Габаритная левая фара | 7.5А | F10 |
Габаритная правая фара | 7.5А | F11 |
Фара ближнего света правая | 7.5А | F12 |
Фара ближнего света левая | 7.5А | F13 |
Фара дальнего света левая, контрольная лампочка активации дальнего света | 7.5А | F14 |
Фара дальнего света правая | 7.5А | F15 |
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников | 15А | F16 |
Реле монтажного блока ВАЗ 2109 старого образца, расшифровка
Функции | Номер реле |
Компоненты очистки передней оптики | 1 |
Мотор омывателя заднего окна | 2 |
Лампы световой сигнализации и поворотных сигналов | 3 |
Моторчик стеклоочистителей ветрового окна | 4 |
Определяет работоспособность лампы | 5 |
Система подогрева заднего окна | 6 |
Дальние фары | 8 |
Ближние фары | 9 |
Вентилятор охлаждения мотора | 11 |
Клаксон | 12 |

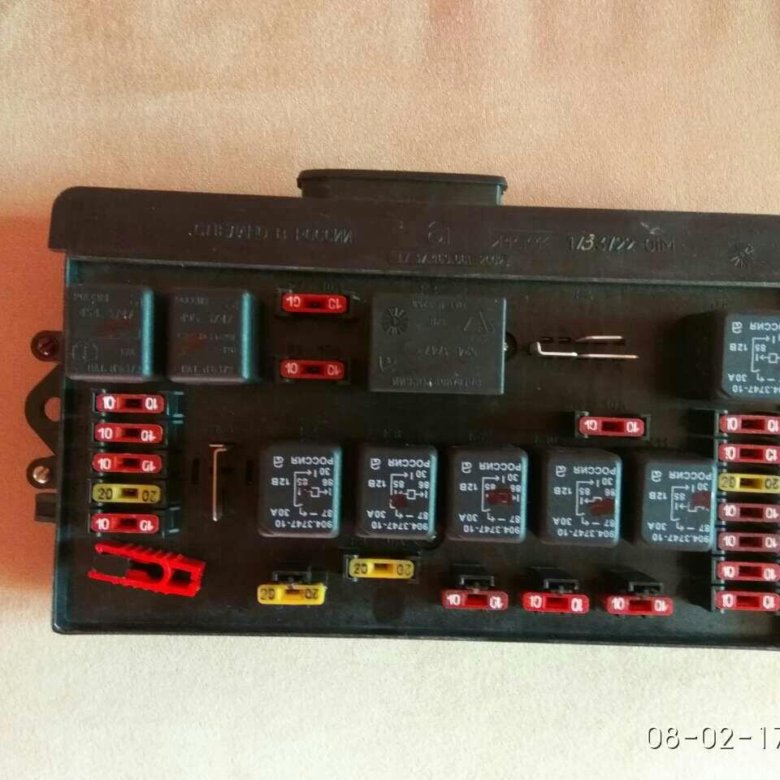

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
Новый БПЗащищаемая цепь | Номинальный ток | Номер предохранителя |
Резервный | 8А | 1 |
Резервный | 8А | 2 |
Резервный | 8А | 3 |
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора | 16А | 4 |
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки | 3А | 5 |
Плафон подсветки салона и выключатель стоп-сигнала | 8А | 6 |
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров | 8А | 7 |
Электромотор вентилятора радиатора, клаксон | 16А | 8 |
Лампочка левых габаритов, лампочка задних левых габаритов | 8А | 9 |
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок | 8А | 10 |
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки | 8А | 11 |
Розетка для переноски лампы, прикуриватель | 16А | 12 |
Дальний свет (правая фара) | 8А | 13 |
Дальний свет (левая фара), контрольная лампочка дальней оптики | 8А | 14 |
Ближний свет (правая фара) | 8А | 15 |
Ближний свет (левая фара) | 8А | 16 |
Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
Функции | Номер реле |
Мотор омывателя заднего окна | К1 |
Световая сигнализация, лампочки поворотников | К2 |
Стеклоочиститель ветрового окна | К3 |
Габариты и лампы стоп-сигналов | К4 |
Фонари дальнего света | К5 |
Омыватель оптики | К6 |
Двигатель электростелоподъемников | К7 |
Клаксон | К8 |
Вентилятор системы охлаждения | К9 |
Обогрев заднего окна | К11 |
Фонари ближнего света | К12 |
Где находится схема предохранителей
Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.
Как понять, что предохранитель перегорел
Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.
Техника безопасности при работе под напряжением
Обязательно отключите минусовую клемму от АКБ.
Демонтаж и замена предохранителей своими руками (подробно)
Порядок работ:
- Отыщите монтажный блок. Сверху он закрыт пластмассовой крышкой. Снимите ее, просто отогнув по бокам фиксаторы.
- Посмотрите на электросхему, что находится на крышке, Здесь обозначены места расположения предохранителей и реле. Найдите нужный вам элемент.
- Удалите предохранитель при помощи щипцов, которые предусмотрены в каждом монтажном блоке. Не рекомендуется удалять предохранители вручную. Реле удаляйте небольшими покачиваниями вниз-вверх.
- Замените перегоревший элемент и закройте крышку.
ПОХОЖИЕ МАТЕРИАЛЫ
- Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
- ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
- Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
- Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
- Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
- Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
- Как выбрать подержанные шины, полезные советы
- Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
- Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
- Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
- Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
- Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
- Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
- Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
- Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
- Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
- Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
- Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
- Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
- Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
- Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
- Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
- Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
- Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
- Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
- Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
- Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
- Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
- Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
- Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
- Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
- Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
- ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
- Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
- Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
- Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
- Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
- Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
- Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
- Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
За что отвечают предохранители ваз 2109.
Распиновка монтажных блоков автомобилей вазБлоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.
Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.
Схемы
Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.
Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.
Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.
Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.
Отличия
Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:
- Детали монтажного блока маркируются по-разному;
- Номинал у предохранителей отличается;
- У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.
БП старого образца
Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.
Номер предохранителя | Сила тока | Цепь, которую он защищает |
Резервный предохранитель | ||
Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки | ||
Задние фары стоп-сигнала, плафон подсветки салона | ||
Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель | ||
Звуковой сигнал (клаксон), выключатель клаксона | ||
Резервный предохранитель | ||
Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Левая габаритная фара | ||
Правая габаритная фара | ||
Правая фара ближнего света | ||
Левая фара ближнего света | ||
Левая фара дальнего света, контрольная лампа включения дальнего света | ||
Правая фара дальнего света | ||
Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
Реле
Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.
Номер реле | Функции |
Работоспособность элементов очистки передней оптики | |
Работоспособность двигателя омывателя заднего стекла | |
Защита от поломки лампы поворотных сигналов и световой сигнализации | |
Защита от выхода из строя моторчика стеклоочистителей лобового стекла | |
Позволяет определить работоспособность лампы | |
Защита от перенапряжения системы обогрева заднего стекла | |
Лампы дальних фар | |
Лампы ближних фар | |
Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя | |
Работа клаксона |
БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.
Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
Резервный предохранитель | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки | ||
Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза | ||
Выключатель и лампочки стоп-сигнала, плафон подсветки салона | ||
Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка | ||
Клаксон, выключатель клаксона, электромотор вентилятора радиатора | ||
Лампа левых габаритов, лампа левых задних габаритов | ||
Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок | ||
Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки | ||
Прикуриватель, розетка для лампы переноски | ||
Дальний свет правой фары | ||
Дальний свет левой фары, контрольная лампа дальней оптики | ||
Ближний свет правой фары | ||
Ближний свет левой фары |
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
Номер реле | Его функции |
Без него двигатель омывателя заднего стекла работать не будет | |
Отвечает за работу ламп поворотников и световую сигнализацию | |
Обеспечивает работы стеклоочистителя лобового стекла | |
Защищает лампы стоп сигналов и габариты автомобиля | |
Обеспечивает работу фонарей дальнего света | |
Гарантирует работу устройства омывателя оптики | |
Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле | |
Звуковой сигнал или просто клаксон | |
Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя | |
Отвечает за работу устройства обогрева заднего стекла | |
Обеспечивает работу фонарей ближнего света |
Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.
Демонтаж и замена
Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.
На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:
- Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
- Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
- Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
- Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
- Замените вышедший из строя компонент.
Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.
Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.
Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.
Артикул:
Монтажный блок предохранителей — 2114-3722010
Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент
Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:
Открываем капот. Под лобовым стеклом вы увидите монтажный блок.
Внутри вы сможете найти специальный пинцет для замены предохранителей.
Следующим шагом нужно подцепить предохранитель и произвести его замену.

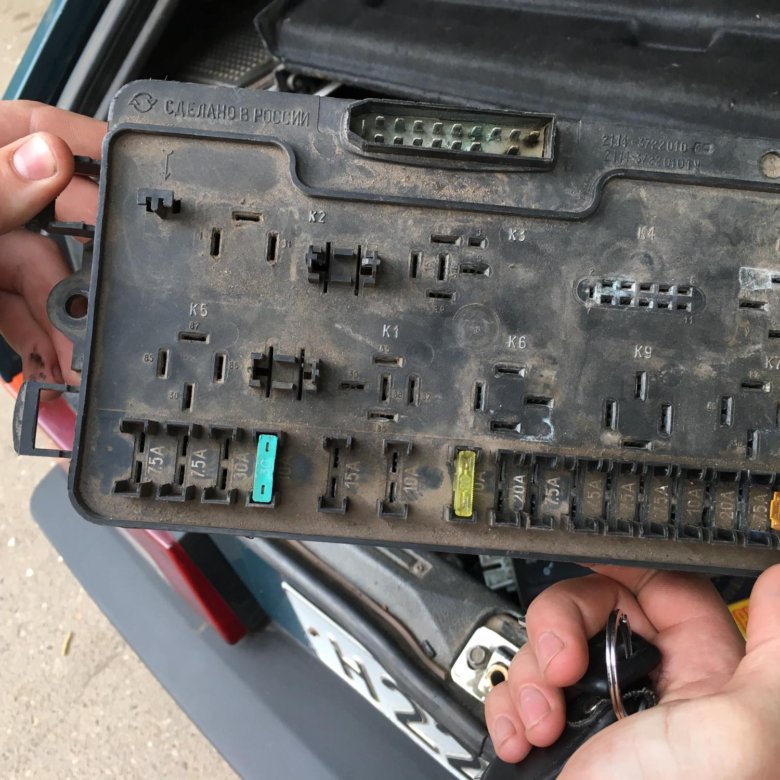

Монтажный блок предохранителей со снятой крышкой.
Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.
За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.
Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:
Предохранитель№ | За что отвечает: | |
Противотуманная фара с правой стороны | ||
Противотуманная фара с левой стороны | ||
Омыватель фар | ||
Вентилятор отопителя | ||
Поворотники | ||
Давления масла | ||
Освещение салона | ||
Стеклоподъемники | ||
Номерной знак | ||
Звуковой сигнал | ||
Габарит заднего правого фонаря | ||
Аварийка | ||
Нагревательный элемент обогрева заднего стекла | ||
Правая фара | ||
Левая фара | ||
Ближний свет левой фары | ||
Ближний свет правой фары | ||
Резервный | ||
Резервный | ||
Омыватель фар | ||
Вентилятор отопителя | ||
Давления масла | ||
Задние тормоза | ||
Номерной знак | ||
Вентилятор радиатора | ||
Левый задний габарит | ||
Правый задний габарит | ||
Аварийный сигнал | ||
Прикуриватель | ||
Дальний свет правой фары | ||
Дальний свет левой фары | ||
Ближний свет левой фары | ||
Ближний свет правой фары |
Блок предохранителей ВАЗ 2109 стоит в левой части автомобиля, под капотом, перед ветровым стеклом. Добраться до него очень просто. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.
В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи, и служащие для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров в конкретном участке сети автомобиля, плавкий предохранитель сгорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций, даже от возгорания.
Однако, не стоит забывать, что прежде чем сменить сгоревший предохранитель в блоке предохранителей ВАЗ 23109 сначала нужно узнать, по какой причине он сгорел, отремонтировать это неисправность и только потом, ставить новый предохранитель. Если же мы сразу установим новый предохранитель, без выяснения причины, в лучшем случае сгорит и новый «пред», а в худшем можем устроить и пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на различную силу тока. Поэтому всегда будьте внимательны при установке новых предохранителей, иначе, если не будет соблюден «ампераж», может электрооборудование автомобиля выйти из строя.

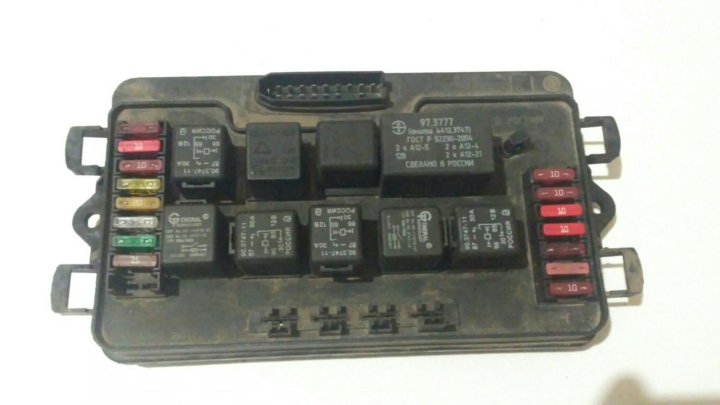

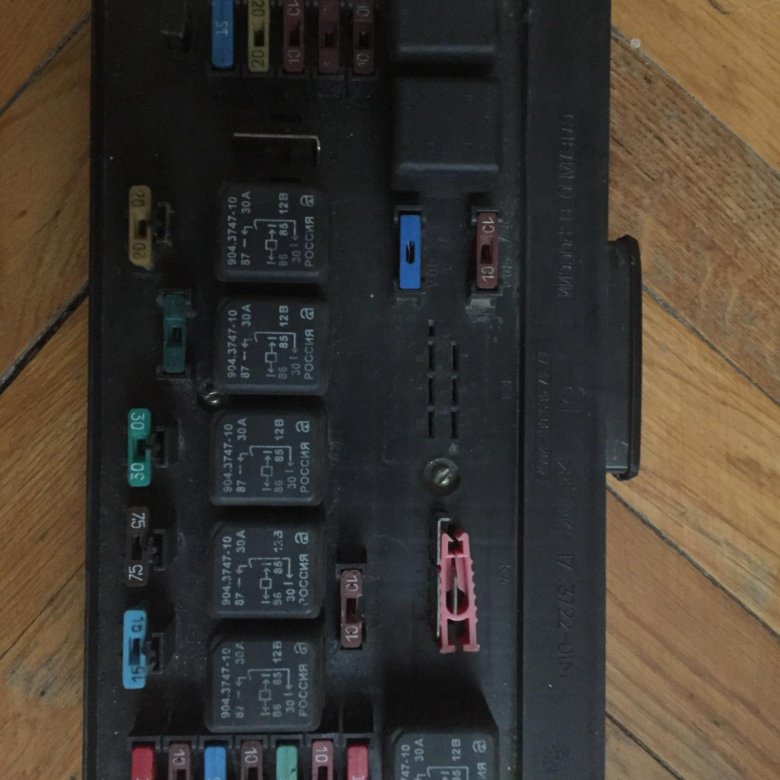

Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них было разное. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 имели уже предохранители ножевого типа и различались между собой расположение на плате предохранителей.
Каждая плавкая вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым мы суживаем область поиска неисправности.
Номер предохранителя* | Защищаемые эл. цепи |
1(8А) F9(7,5A) | Правая противотуманная фара |
2(8А) F8(7,5A) | Левая противотуманная фара |
3(8А) F1(10A) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар |
4(16А) F7(30A) | Очистители фар(в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель омывателя стекол. Моторедуктор очистителя залнего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогерева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5(8А) F16(15A) | Указатели поворота и реле-прерыватель указателей поворота и аварийной ситуации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табо «СТОП». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
6(8А) F3(10A) | Задние фонари (лампы стоп-сигнала). Палафон освещения |
6(8А) F6(30A) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
7(8А) F10(7,5A) | Фонари освещения номерного знака. Подкапотная лампа. Лампыосвещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
8(16А) F5(20A) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения. |
9(8А) F10(7,5A) | Левая фара(габаритный свет). Левый задний фонарь(габаритный свет) |
10(8А) F11(7,5A) | Правая фара(габаритный свет). Правый задний фонарь(габаритный свет) |
11(8А) F2(10A) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
12(16А) F4(20A) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель |
13(8А) F15(7,5A) | Правая фара (дальний свет) |
14(8А) F14(7,5A) | Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар |
15(8А) F13(7,5A) | Левая фара (ближний свет) |
16(8А) F12(7,5A) | Правая фара (ближний свет) |
*Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722 |
Рассказывая о блоке предохранителей ВАЗ 2109 необходимо еще и упомянуть о реле, которые также установлены в монтажном блоке автомобиля.
Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают . Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.
Распиновка монтажного блока 2107
№ предохранителя | Защищаемые цепи |
---|---|
F1 (8A)(10A) | Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка) |
F2 (8A)(10A) | Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар. Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты) |
F3 (8A)(10A) | Резервный |
F4 (8A)(10A) | Резервный |
F5 (16A)(20A) | Элемент обогрева заднего стекла и реле включения обогрева(контакты) |
F6 (8A)(10A) | Прикуриватель. Штепсельная розетка для переносной лампы |
F7 (16A)(20A) | Звуковые сигналы и реле включения звуковых сигналов |
F8 (8A)(10A) | Указатели поворота в режиме аварийной сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
F9 (8A)(10A) | Регулятор напряжения генератора(для а/м с генератором Г-222) |
F10 (8A)(10A) | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза |
F11 (8A)(10A) | Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова |
F12 (8A)(10A) | Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете) |
F13 (8A)(10A) | Левая фара(дальний свет).Контрольная лампа включения дальнего света |
F14 (8A)(10A) | Левая фара(габаритный свет).Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения |
F15 (8A)(10A) | Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика |
F16 (8A)(10A) | Правая фара(ближний свет). Обмотка реле включения очистителей фар(при включенном ближнем свете) |
F17 (8A)(10A) | Левая фара(ближний свет) |
Схема монтажного блока 2105-3722010-02 LADA 21054, 21074
Цепи защищаемые предохранителями
№ предохранителя | Защищаемые цепи |
---|---|
F1 (10A) | Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка). |
F2 (10A) | Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты). |
F3 (10A) | Резервный. |
F4 (10A) | Резервный. |
F5 (20A) | Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты). |
F6 (10A) | Прикуриватель. Часы. |
F7 (20A) | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты) |
F8 (10A) | Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой. |
F9 (7.5A) | Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей. |
F10 (10A) | Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701). |
F11 (10A) | Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения. |
F12 (10A) | Дальний свет фар(правая блок-фара). |
F13 (10A) | Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света. |
F14 (10A) | Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней. |
F15 (10A) | Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения). |
F16 (10A) | Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле). |
F17 (10A) | Ближний свет фар(левая блок-фара). |
Распиновка монтажного блока 2108
Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.
Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.
Разъём | Контакт | Цвет провода | Назначение |
---|---|---|---|
X1 (Ш1) | 1 | Б | стеклоподъемники |
2 | Г | выключатель зажигания (кл. 15/2) | |
3 | ГП | ||
4 | ЖГ | переключатель эл.двигателя отопителя | |
5 | Р | выключатель зажигания (кл. 30/1) | |
6 | КР | выключатель зажигания (кл. 30) | |
7 | блокировка дверей | ||
8 | П | выключатель зажигания (кл. 50) | |
X2 (Ш2) | 1 | БГ | переключатель очистителя заднего стекла |
2 | Г | переключатель указателей поворотов (правый) | |
3 | РП | включатель стоп-сигналов | |
4 | Б | контрольная лампа целостности ламп | |
5 | ПЧ | ||
6 | ГБ | дверь левая передняя | |
7 | ОБ | ||
8 | 34 | контрольная лампа дальнего света | |
9 | — | ||
10 | 4 | включатель задних противотуманных огней | |
11 | сч | контрольная лампа резерва топлива | |
12 | ПЧ | контрольная лампа уровня топлива | |
13 | БЧ | плафон освещения салона | |
14 | КГ | контрольная лампа ручного тормоза | |
15 | гч | переключатель указателей поворотов (левый) | |
16 | эл. двигатель фароочистителя | ||
17 | — | ||
X3 (Ш3) | 1 | ж | датчик скорости |
2 | чп | включатель аварийной сигнализации | |
3 | ГП | переключатель указателей поворотов | |
4 | СБ | контрольная лампа уровня масла | |
5 | Ч | масса | |
6 | РБ | контрольная лампа уровня омывающей жидкости | |
7 | РО | контрольная лампа износа тормозных накладок | |
8 | 3 в | включатель фар | |
9 | ЖЗ | переключатель стеклоочистителя ветрового стекла | |
10 | ПГ | патрон подключения переносной лампы | |
11 | выключатель зажигания (кл. 15) | ||
12 | РЧ | включатель омывателя заднего стекла | |
13 | |||
14 | ж | контрольная лампа противотуманных фар | |
15 | |||
16 | СГ | указатель давления масла | |
17 | |||
18 | Р | ||
19 | СО | переключатель стеклоочистителя | |
20 | С | переключатель стеклоочистителя | |
21 | ОБ | включатель задних противотуманных фар | |
X4 (Ш4) | 1 | ЗП | Вкл. и контрольная лампа обогрева заднего стекла |
2 | ГБ | переключатель света фар (дальний свет) | |
3 | О | стеклоочиститель | |
4 | БЧ | включатель наружного освещения | |
5 | К | реостат освещения приборов | |
6 | Р | аккумулятор | |
7 | ЧБ | переключатель очистителя и омывателя ветрового стекла | |
8 | О | колодка Ш4 монтажного блока клемма 3 | |
9 | СЧ | включатель звуковых сигналов | |
10 | БП | включатель стоп-сигналов | |
11 | Р | аккумулятор | |
12 | СП | переключатель света фар (ближний свет) | |
13 | предупредительный свет | ||
14 | — | ||
15 | — | ||
16 | РГ | контрольная лампа уровня тормозной жидкости | |
17 | ЗБ | указатель температуры охлаждающей жидкости | |
18 | КБ | контрольная лампа заряда аккумуляторной батареи | |
19 | ЖЧ | включатель противотуманных фар | |
20 | РЗ | контрольная лампа уровня охлаждающей жидкости | |
21 | Ж | тахометр | |
X5 (Ш5) | 1 | 3 | дальний свет (правый) |
2 | 3Ч | дальний свет (левый) | |
3 | СЧ | ближний свет (левый) | |
4 | П | стартер (кл. 50) | |
5 | ПБ | электровентилятора охлаждения радиатора | |
6 | С | ближний свет (правый) | |
X6 (Ш6) | 1 | — | |
2 | 3 | ||
3 | ГЧ | указатель поворота (левый передний) | |
4 | — | ||
5 | — | ||
6 | — | ||
7 | — | ||
8 | ЖЧ | габаритный огонь (правый передний) | |
9 | БЧ | терморегулятор электровентилятора | |
10 | ЖЧ | габаритный огонь (левый передний) | |
11 | Г | указатель поворота (правый передний) | |
12 | включатель света заднего хода | ||
13 | РГ | датчик уровня тормозной жидкости | |
X7 (Ш7) | 1 | — | |
2 | ЖГ | эл. двигатель фароочистителя | |
3 | Б | эл.двигатель фароочистителя | |
4 | — | ||
5 | СБ | датчик уровня масла | |
6 | СЧ | звуковые сигналы | |
7 | С | датчик скорости | |
8 | ЗБ | датчик температуры охлаждающей жидкости | |
9 | КБ | генератор (кл. 61) | |
10 | Р | насос омывателя ветрового стекла | |
11 | БЧ | включатель подкапотной лампы | |
12 | РБ | датчик уровня омывающей жидкости | |
13 | РЧ | тормозные накладки | |
14 | — | ||
15 | КП | тахометр | |
16 | РЗ | датчик уровня охлаждающей жидкости | |
17 | ЖБ | реле противотуманных фар | |
X8 (Ш8) | 1 | ЖП | реле противотуманных фар |
2 | ЖЧ | противотуманная фара (левая) | |
3 | Ж | противотуманная фара (правая) | |
4 | ГП | катушка зажигания | |
5 | Р | генератор (кл. 30) | |
6 | Р | генератор (кл. 30) | |
7 | — | ||
S | РЧ | реле противотуманных фар | |
X9 (Ш9) | 1 | РЧ | |
2 | Г | указатель поворота (правый задний) | |
3 | БГ | эл двигатель очиститель заднего стекла | |
4 | ОЧ | задние противотуманные огни | |
5 | СЧ | дверь задняя | |
6 | ПЧ | дверь передняя правая | |
7 | БЧ | плафон освещения салона | |
8 | КГ | датчик ручного тормоза | |
9 | БЧ | кнопки сигнализации открытых дверей | |
10 | |||
11 | С | фонарь освещения номерного знака | |
12 | ГБ | дверь передняя левая | |
13 | Б | плафон освещения салона | |
14 | П | стоп-сигналы | |
15 | Ж | габаритный огонь (правый задний) | |
16 | 3 | фонарь заднего хода | |
17 | ЖЧ | габаритный огонь (левый задний) | |
18 | ЖГ | очиститель заднего стекла | |
19 | элементы обогрева заднего стекла | ||
X11 (Ш11) | 1 | Ж | насос |
2 | РЧ | клапан омыва заднего стекла | |
3 | — | ||
4 | Ж | насос | |
5 | БЧ | подкапотная лампа | |
6 | — | ||
7 | — | ||
8 | КЧ | подкапотная лампа | |
9 | Б | ||
10 | эл. двигатель стеклоочистителя ветрового окна | ||
11 | — | ||
12 | СО | датчик аварийного давления масла | |
13 | — | ||
14 | Р | клапан омыва ветрового стекла | |
15 | СО | эл.двигатель стеклоочистителя | |
16 | С | эл двигатель стеклоочистителя | |
17 | ЖБ | эл двигатель стеклоочистителя | |
18 | — | ||
19 | — |
Распиновка монтажного блока 2109
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
№ предохранителя’ | Защищаемые цепи |
1 (8 А) F9 (7,5 А) | Правая противотуманная фара |
2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
3 (8 А) F1 (10 А) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8 А) FЗ (10 А) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
6(8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
7 (8 А) F10 (7,5 А) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
10 (8 А) F11 (7,5 А) | Правая фара (габаритный свет). Правый задний фонарь (габаритный свет) |
11 (8 А) F2 (10 А) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель» |
13 (8 А) F15(7,5А) | Правая фара (дальний свет) |
14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
16 (8 А) F12 (7,5 А) | Правая фара (ближний свет) |
Распиновка монтажного блока 2110
Цепи защищаемые предохранителями
№ предохранителя | Защищаемые цепи |
---|---|
F1(5A) | Лампы фонарей освещения номерного знака.Лампы освещения приборов. Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта |
F2(7.5A) | Левая фара(ближний свет) |
F3(10A) | Левая фара(дальний свет) |
F4(10A) | Правая противотуманная фара |
F5(30A) | Электродвигатели стеклоподъёмников дверей |
F6(15A) | Переносная лампа |
F7(20A) | Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал |
F8(20A) | Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла |
F9(20A) | Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла |
F10(20A) | Резервный |
F11(5A) | Лампы габаритного света правого борта |
F12(7.5A) | Правая фара(ближний свет) |
F13(10A) | Правая фара(дальний свет). Контрольная лампа включения дальнего света |
F14(10A) | Левая противотуманная фара |
F15(20A) | Электрообогрев сидений.Блокировка замка багажника |
F16(10A) | Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации |
F17(7.5A) | Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер) |
F18(25A) | Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель |
F19(10А) | Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер) |
F20(7.5A) | Лампы задних противотуманных фонарей |
Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112
Распиновка монтажного блока 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.
Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов
Таблица цепей, защищенных плавкими предохранителями на ваз 2114
Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
F1 | 20 | Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей |
F2 | 10 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
F3 | 7.5 | Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен) |
F4 | 20 | Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла |
F5 | 20 | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора. |
F6 | 30 | Электростеклоподъемники. Реле включения электростеклоподъемников (контакты) |
F7 | 30 | Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка) |
F8 | 7.5 | Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара |
F9 | 7.5 | Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара |
F10 | 7.5 | Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
F11 | 7,5 | Лампы габаритного света по правому борту |
F12 | 7,5 | Правая фара (ближний сеет) |
F13 | 7,5 | Левая фара (ближний свет) |
F14 | 7,5 | Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар |
F15 | 7,5 | Правая фара (дальний свет) |
F16 | 15 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений. |
На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.
Отличия монтажных блоков предохранителей ВАЗ
Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.
Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.
Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.
Неисправности и схемы блоков
Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:
- окисление контактов;
- замыкание из-за грязи.
Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.
Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:
- или произвольное включение/выключение/переключение режима;
- проблемы с магнитолой;
- периодически пропадающее зажигание;
- нечеткая работа дворников или омывателей;
- нечеткая работа звукового сигнала;
- неправильная или нечеткая работа указателей поворота.
Видео — Возникновение короткого замыкания
Как снять и установить монтажный блок предохранителей ВАЗ
Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:
- Снимите минусовую клемму аккумулятора.
- Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
- Приподнимите блок насколько возможно и вытащите все разъемы снизу.
- Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.
Как разобрать и собрать
Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.
- Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
- Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
- После этого выкручивайте саморезы, которые соединяют обе половины корпуса.
На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.
Как отремонтировать
Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.
Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.
Блок предохранителей на ваз 2109 карбюратор
Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.
Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.
1 Схемы
1.1 Отличия
2 БП старого образца
2.1 Реле
3 БП нового образца
3.1 Реле
4 Демонтаж и замена
5 Монтажный блок ВАЗ-2108, 2109, 21099. Расположение предохранителей и реле
5.1 Первый вид — монтажный блок с 11 реле, их бывает два варианта: старого образца и нового образца.
5.2 Второй вид — монтажный блок с 9 реле, их бывает два варианта: старого образца и нового образца.
Схемы
Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.
Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.
Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.
Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.
Расположение
Отличия
Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:
- Детали монтажного блока маркируются по-разному;
- Номинал у предохранителей отличается;
- У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.
БП старого образца
Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.
Номер предохранителя | Сила тока | Цепь, которую он защищает |
F1 | 10А | Резервный предохранитель |
F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки |
F3 | 10А | Задние фары стоп-сигнала, плафон подсветки салона |
F4 | 20А | Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
F6 | 30А | Резервный предохранитель |
F7 | 30А | Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
F8 | 7,5А | Резервный предохранитель |
F9 | 7,5А | Резервный предохранитель |
F10 | 7,5А | Левая габаритная фара |
F11 | 7,5А | Правая габаритная фара |
F12 | 7,5А | Правая фара ближнего света |
F13 | 7,5А | Левая фара ближнего света |
F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
F15 | Правая фара дальнего света | |
F16 | 15А | Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
БП 17. 3722
Реле
Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.
Номер реле | Функции |
1 | Работоспособность элементов очистки передней оптики |
2 | Работоспособность двигателя омывателя заднего стекла |
3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
4 | Защита от выхода из строя моторчика стеклоочистителей лобового стекла |
5 | Позволяет определить работоспособность лампы |
6 | Защита от перенапряжения системы обогрева заднего стекла |
8 | Лампы дальних фар |
9 | Лампы ближних фар |
11 | Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя |
12 | Работа клаксона |
Старый БП
БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.
Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
1. | 8А | Резервный предохранитель |
2. | 8А | Резервный предохранитель |
3. | 8А | Резервный предохранитель |
4. | 16А | Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
5. | 3А | Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
6. | 8А | Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
7. | 8А | Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
8. | 16А | Клаксон, выключатель клаксона, электромотор вентилятора радиатора |
9. | 8А | Лампа левых габаритов, лампа левых задних габаритов |
10. | 8А | Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок |
11. | 8А | Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
12. | 16А | Прикуриватель, розетка для лампы переноски |
13. | 8А | Дальний свет правой фары |
14. | 8А | Дальний свет левой фары, контрольная лампа дальней оптики |
15. | 8А | Ближний свет правой фары |
16. | 8А | Ближний свет левой фары |
Новый БП
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
Номер реле | Его функции |
К1 | Без него двигатель омывателя заднего стекла работать не будет |
К2 | Отвечает за работу ламп поворотников и световую сигнализацию |
К3 | Обеспечивает работы стеклоочистителя лобового стекла |
К4 | Защищает лампы стоп сигналов и габариты автомобиля |
К5 | Обеспечивает работу фонарей дальнего света |
К6 | Гарантирует работу устройства омывателя оптики |
К7 | Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
К8 | Звуковой сигнал или просто клаксон |
К9 | Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
К11 | Отвечает за работу устройства обогрева заднего стекла |
К12 | Обеспечивает работу фонарей ближнего света |
Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.
Демонтаж и замена
Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.
На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:
- Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
- Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
- Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
- Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
- Замените вышедший из строя компонент.
Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.
Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.
Монтажный блок ВАЗ-2108, 2109, 21099. Расположение предохранителей и реле
На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:
Первый вид — монтажный блок с 11 реле, их бывает два варианта:
старого образца и нового образца.
Монтажный блок старого образца (самый певый)
Монтажный блок нового образца (аналог первого)
Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.
Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.
Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.
Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.
Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.
Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…
Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.
Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.
Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала). Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.
Второй вид — монтажный блок с 9 реле, их бывает два варианта:
старого образца и нового образца.
Самый популярный блок, который пришёл с европанелью
второй вариант
Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.
Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:
Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.
Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.
Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.
Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.
На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.
Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.
Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации). Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7. 5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК. Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители
ИТОГО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.
Обслуживание.
Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать.
Блоки располагаются в коробке воздухопритока, где постоянно сыро. Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11.
Поэтому во первых — очищаем сливные отверстия от горязи, листьев, вычищаем или вообще убираем сливные резинки (особенно маленькую рядом с блоком). Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы). И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть чем-нибудь.
Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).
Монтажные блоки реле и предохранителей 172.3722-01 и 173.3722-01
Предохранители, блоки реле и предохранителей
Auto Оставить комментарий
Большая часть предохранителей и вспомогательных реле автомобилей семейства ВАЗ-2108, ВАЗ-2109 находятся в отдельном монтажных блоках реле и предохранителей 172. 3722-01 и 173.3722-01. Через монтажный блок провода моторного отсека соединяются с проводами панели приборов и салона автомобиля.
Монтажные блоки реле и предохранителей 172.3722-01 и 173.3722-01, устройство, схемы подключения, цепи защищаемые предохранителями.
Монтажные блоки реле и предохранителей 172.3722-01 и 173.3722-01 отличаются друг от друга количеством реле и предохранителей. Установлены они под капотом, в моторном отсеке, в коробке воздухопритока с левой стороны автомобиля.
В монтажном блоке реле и предохранителей 172.3722-01 расположены пять реле 113.3747, одно реле 45.3747, одно реле 49.3747, и одно реле 52.3747, а также четырнадцать плавких предохранителей рассчитанных на номинальный ток в 8 Ампер, и четыре предохранителя рассчитанных на ток в 16 Ампер.
В монтажном блоке реле и предохранителей 173.3722-01 расположены одно реле 112.3747, шесть реле 113.3747, одно реле 44.3747, одно реле 45.3747, одно реле 49.3747, одно реле 52.3747, а также четырнадцать плавких предохранителей рассчитанных на номинальный ток в 8 Ампер, и четыре предохранителя рассчитанных на ток в 16 Ампер.
Условные номера выводов в соединительных колодках монтажного блока реле и предохранителей 172.3722-01 для подключения проводов в салоне и цвета присоединяемых к ним проводов.
Электрическая схема соединений монтажного блока реле и предохранителей 172.3722-01, в обозначении выводов указаны номер колодки и условный номер вывода.
Электрические цепи защищаемые предохранителями монтажного блока реле и предохранителей 172.3722-01.
№1 на 8 А — Резервный.
№2 на 8 А — Резервный.
№3 на 8 А — Очистители фар в момент включения. Реле включения очистителей фар (контакты). Клапан включения омывателей фар.
№4 на 16 А — Очистители фар в рабочем режиме. Реле включения очистителей фар (обмотка). Электродвигатель отопителя. Электродвигатель омывателя стекол. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Обмотка реле включения электродвигателя вентилятора системы охлаждения. Обмотка реле включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика.
№5 на 8 А — Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации, в режиме указания поворота. Контрольная лама указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора. Контрольная лампа уровня тормозной жидкости. Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора. Контрольная лампа включения стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр.
№6 на 8 А — Задние фонари (лампы сигналов торможения). Плафон освещения салона.
№7 на 8 А — Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа включения наружного освещения. Табло подсветки рычагов отопителя. Лампа подсветки прикуривателя.
№8 на 16 А — Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения. Звуковой сигнал и реле его включения.
№ 9 на 8 А — Левая фара (габаритный свет). Левый задний фонарь (габаритный свет).
№10 на 8 А — Правая фара (габаритный свет). Правый задний фонарь (габаритный свет).
№11 на 8 А — Указатели поворота и реле-прерыватель указателей поворота в режиме аварийной сигнализации. Контрольная лампа включения аварийной сигнализации.
№12 на 16 А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель.
№13 на 8 А — Правая фара (дальний свет).
№14 на 8 А — Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
№15 на 8 А — Левая фара (ближний свет).
№16 на 8 А — Правая фара (ближний свет).
До 1986 года лампы противотуманного света в задних фонарях и контрольная лампа включения противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 года они защищаются отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток силой 8 Ампер и помещен в отдельный пластмассовый корпус.
Не защищены плавкими предохранителями : цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, цепь управления электромагнитным клапаном карбюратора, реле включения дальнего и ближнего света фар.
СправочникСтатьи о классических внедорожниках УАЗ, ГАЗ, автомобили повышенной проходимости, SUV, кроссоверы, вездеходы, эксплуатация, ремонт, запчасти
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108, 2109, 21099
Этот товар выбрали 3 покупателя
- Описание
- Доставка и оплата
Оригинальный монтажный блок. Содержит в себе предохранители и реле электрических цепей автомобиля. Устанавливается между основанием лобового стекла и щитом моторного отсека.
Комплект: 1 блок в сборе
Производитель:
- АВАР
Назначение:
- Оригинальная деталь
Применяемость:
- ВАЗ 2108
- ВАЗ 2109
- ВАЗ 21099
Доставим товары по всей России!
Способы доставки:
- Почта России
- СДЭК
- Boxberry
- Деловые Линии
- КИТ (GTD)
- ПЭК
- Энергия
- ЖелДорЭкспедиция
- Байкал Сервис
- Самовывоз из пункта выдачи в г. Тольятти
Способы оплаты:
- Картой любого банка, включая кредитные, онлайн (Visa, Mastercard, МИР, JCB)
- SberPay — по счету в Сбербанк Онлайн без ввода данных своей карты
- Сбербанк (через Сбербанк Онлайн, оператора, банкомат)
- Tinkoff (через мобильный банк, оператора, банкомат)
- ЮMoney
- Наложенный платеж (наличными/картой при получении)
- Наличными через терминалы, банкоматы, салоны связи
- Оплата на расчетный счет для ЮЛ и ИП (только без НДС)
- QIWI
- Покупка в кредит
Обратите внимание!
Некоторые товары отправляются исключительно транспортными компаниями, ввиду их крупногабаритности и веса, с подробной информацией по доставке и способах оплаты конкретного заказа Вы можете ознакомиться в корзине при оформлении заказа.
ВЫБИРАЙТЕ БЕЗОПАСНЫЕ ПЛАТЕЖИ
После оплаты Вы получите электронный кассовый чек
Вместе дешевле
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108-21099
+
Держатель для очков type-r
со скидкой 19%
290й
234й
Купить комплект 5924 й
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108-21099
+
Комплект веерных форсунок Мерс gt универсальных на гайке
со скидкой 19%
129й
104й
Купить комплект 5794 й
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108-21099
+
Герметик loctite 574 оранжевый в шприце 20 мл
со скидкой 19%
269й
217й
Купить комплект 5907 й
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108-21099
+
Обратный клапан омывателя Мини
со скидкой 19%
290й
234й
Купить комплект 5924 й
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108-21099
+
Подлокотник rex универсальный
со скидкой 19%
1590й
1298й
Купить комплект 6988 й
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108-21099
+
Обратный клапан омывателя
со скидкой 19%
190й
153й
Купить комплект 5843 й
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108-21099
+
Подогревы передних сидений svkavtomagiccomfort-40 встраиваемые
со скидкой 19%
690й
558й
Купить комплект 6248 й
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108-21099
+
Кисточка с краской для подкраски сколов и царапин
со скидкой 19%
329й
266й
Купить комплект 5956 й
Монтажный блок реле и предохранителей ВАЗ 21083 АВАР в сборе для ВАЗ 2108-21099
+
Коврик аккумулятора резиновый
со скидкой 19%
290й
234й
Купить комплект 5924 й
Похожие товары
-7%
Комплект предохранителей 5А, 7,5 А, 10 А, 15 А, 20 А, 25 А, 30 А
149й
Купить
367-3722
Монтажный блок реле и предохранителей нового образца АВАР в сборе для инжекторных ВАЗ 2108-21099, 2113-2115
6890й
Купить
m01alsu00192
Разветвитель автомобильного предохранителя carius
190й
Купить
-12%
Предохранители (мини) 5А, 7,5А, 10А, 15А, 20А, 25А, 30А
149й
Купить
ft00. 030.050
Предохранители Евро 30А tesla
549й
Купить
fx00.060.010
Предохранители Силовые 60А tesla
590й
Купить
ft00.020.050
Предохранители Евро 20А tesla
549й
Купить
ft00.010.050
Предохранители Евро 10А tesla
549й
Купить
Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые комисии
Подключение монтажного блока ваз 2109
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
№ реле/ предохранителя | Расшифровка |
K1 | Реле включения очистителей фар |
К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
К3 | Реле стеклоочистителя ветрового окна |
К4 | Реле контроля исправности ламп |
К5 | Реле включения стеклоподъемников |
К6 | Реле включения звуковых сигналов |
К7 | Реле включения электро-обогрева заднего стекла |
К8 | Реле включения дальнего света фар |
К9 | Реле включения ближнего света фар |
F1-F16 | Плавкие предохранители |
Монтажный блок предохранителей 2114-3722010-60
№ реле/ предохранителя | Расшифровка |
K1 | Реле включения очистителей фар |
К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
К3 | Реле очистителя ветрового стекла |
К4 | Реле контроля исправности ламп стоп-сигнала и габаритных огней |
К5 | Реле включения стеклоподъемников |
К6 | Реле включения звуковых сигналов |
К7 | Реле включения электро-обогрева заднего стекла |
К8 | Реле включения дальнего света фар |
К9 | Реле включения ближнего света фар |
F1-F16 | Плавкие предохранители |
F1-F20 | Запасные предохранители |
Монтажный блок предохранителей 17. 3722
№ реле/ предохранителя | Расшифровка |
1 (К6) | Реле включения очистителей фар |
2 (К1) | Реле времени омывателя заднего стекла |
3 (К2) | Реле-прерыватель указателей поворота и аварийной сигнализации |
4 (К3) | Реле стеклоочистителя |
5 | Контактные перемычки на месте реле контроля исправности ламп |
6 (К10) | Реле включения обогрева заднего стекла |
7 | Запасной предохранитель |
8 (К5) | Реле включения дальнего света фар |
9 (К11) | Реле включения ближнего света фар |
10 | Предохранитель |
11 (К9) | Реле включения электродвигателя вентилятора системы охлаждения двигателя |
12 (К8) | Реле включения звукового сигнала |
Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
N предохранителя | Расшифровка |
1 (8 A), F9 (7,5 A) | Правая противотуманная фара |
2 (8 A), F8 (7,5 A) | Левая противотуманная фара |
3 (8 A), F1 (10 A) | Очистители фар (в момент включения). |
Реле включения очистителей фар (контакты). Клапан включения омыва фар
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя — предохранитель печки
Электродвигатель омывателя стекол.
Моторедуктор очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омывателя ветрового и заднего стекол.
Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.
Лампа светового табло «STOP».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва. Вольтметр
Плафон освещения салона
Реле включения электростеклоподъемников
Лампы освещения приборов.
Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
Звуковой сигнал и реле его включения
Левый задний фонарь (габаритный свет)
Правый задний фонарь (габаритный свет)
Контрольная лампа аварийной сигнализации
Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
Контрольная лампа включения дальнего света фар
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)
№ реле/ предохранителя | Расшифровка |
K1 | Реле времени омывателя заднего стекла |
К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
К3 | Реле стеклоочистителя |
К4 | Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) |
К5 | Реле включения дальнего света фар |
К6 | Реле включения фаро-очистителей |
К7 | Реле питания стеклоподъемников |
К8 | Реле включения звукового сигнала |
К9 | Реле включения электродвигателя вентилятора системы охлаждения двигателя |
K10 | Реле включения обогрева заднего стекла |
К11 | Реле включения ближнего света фар |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)
№ реле/ предохранителя | Расшифровка |
K1 | Реле включения очистителей фар |
К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
К3 | Реле очистителя ветрового стекла |
К4 | Реле контроля исправности ламп |
К5 | Реле включения стеклоподъемников |
К6 | Реле включения звуковых сигналов |
К7 | Реле включения обогрева заднего стекла |
К8 | Реле включения дальнего света фар |
К9 | Реле включения ближнего света фар |
F1-F20 | Плавкие предохранители |
Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:
Ш9 — колодка, соединяющаяся с задним жгутом проводов;
Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.
Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:
Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;
Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;
Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.
Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:
В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.
СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:
На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:
Первый вид — монтажный блок с 11 реле, их бывает два варианта:старого образца и нового образца.
Монтажный блок старого образца (самый певый)
Монтажный блок нового образца (аналог первого)
Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.
Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.
Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.
Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.
Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.
Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…
Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.
Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.
Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала). Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.
старого образца и нового образца.
Самый популярный блок, который пришёл с европанелью
второй вариант
Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.
Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:
Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.
Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.
Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.
Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.
На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.
Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.
Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации). Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7. 5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения. Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители
ИТОГО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.
Обслуживание.
Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать.
Блоки располагаются в коробке воздухопритока, где постоянно сыро. Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11.
Поэтому во первых — очищаем сливные отверстия от горязи, листьев, вычищаем или вообще убираем сливные резинки (особенно маленькую рядом с блоком). Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы). И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть чем-нибудь.
Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).
Всякая электрика на ваз высокая панель
_______________________________________________________-
На последних моделях используется монтажный блок типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.
Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
Ниже приведено расположение штекеров монтажного блока.
Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60
№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный сеет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнегосвета фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)
_______________________________________________
Электромагнитные указатели уровня топлива состоят из корпуса, внутри которого располагаются две катушки и якорь с прикреплённой к нему стрелкой. Катушки располагаются в корпусе под углом друг к другу и намотаны встречно. От сердечника катушки к якорьку проходят плоские пластины, магнитопроводы. Якорёк выполнен из магнитомягкого материала, то есть из материала обладающего высокой магнитопроводностью. Принцип работы таких указателей заключается в следующем. При проходе тока через катушки возникает магнитодвижущая сила прямо пропорциональная силе тока. Якорёк намагничивается и притягивается к той катушке магнитное поле, которой больше. Если магнитодвижущая сила катушек одинаковая, то силы, воздействующие на якорёк, уравновешиваются. Ток, проходящий через первую катушку обратнопропарцеонален сопротивлению датчика. Ток, проходящий через вторую катушку постоянный.
При отключении питания прибора магнитодвижущие силы катушек пропадают, и стрелка возвращается в исходное положение за счёт противовеса. По этому, такие приборы строго ориентированы и к их установке выдвигаются особые требования. Для проверки исправности электромагнитного указателя уровня топлива и цепи его подключения, достаточно закоротить на массу провод подходящий к датчику при включенном зажигании.
Если стрелка прибора сместится в крайнее правое положение, то прибор и цепь исправны. Кроме того электромагнитный указатель может быть использован для показа давления масла двигателя или темпераруры охлаждающеё жидкости.
Для очистки ветрового стекла автомобиля ваз 2108 применяется стеклоочиститель с приводом от электродвигателя. Привод стеклоочистителя ВАЗ-2108 (2109) состоит электродвигателя с редуктором и систем тяг. Электродвигатель состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт (червяк). К электродвигателю со стороны коллектора крепится редуктор, состоящий из косозубой шестерни входящей в зацепление с червяком на конце вала якоря.
Шестерня находится на валу, к которому крепится система рычагов. На противоположной стороне от вала на шестерне находится кулачок, который приводит в действие подвижный контакт, который обеспечивает остановку щёток в крайнем положении. В последнее время в редукторе так же размещается тепловой предохранитель для предотвращения сгорания электродвигателя при заклинивании или примерзании щёток. Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа в прерывистом режиме реле стеклоочистителя.
Если стеклоочиститель ВАЗ – 2108 не работает на всех режимах, необходимо проверить предохранитель №5 и состояние редуктора. Когда электродвигатель работает, а щётки не двигаются, то неисправен редуктор. На шестерне срезало зубья и червячный винт вала не входит в зацепление с шестернёй или срезало шлицы вала шестерни, на которые одевается кривошип. Если предохранитель исправен, необходимо проверить контрольной лампой наличие напряжения на оранжевом проводе, подходящем к разъёму электродвигателя. Если питание отсутствует, проверьте состояние контактов 10 колодки 11 на монтажном блоке (находится сверху монтажного блока) и целостность проводов. Часто из-за попадания влаги подвержены коррозии контакты 10 и 18 колодки 11. При отсутствии питания на выводе 18 неисправен тепловой предохранитель или нарушен контакт в штекере электродвигателя стеклоочистителя. Для устранения этой неисправности необходимо заменить неисправный предохранитель или закоротить его, в этом случае необходимо учитывать возможность сгорания электродвигателя при заклинивании или примерзании щёток. При наличие питания переведите переключатель в режим постоянной работы и проверьте наличие напряжения на синем или сине-оранжевом проводе разъёма электродвигателя. Если питание есть необходимо проверить наличие минуса на разъёме. При исправности цепи скорей всего неисправен якорь электродвигателя. Если питание отсутствует, следует проверить состояние контактов соединяющих колодок выводов 10,15, 16, 18 и 9 колодки 11и выводов 11, 18, 19 и 20 колодки 3 монтажного блока, целостность проводов и переключателя. Для этого необходимо проверить наличие питания на выводах переключателя согласно схеме приведённой ниже. При отсутствии питания на выводе 53а (провод жёлтый с белым) проверить цепь разъём электродвигателя провод жёлтый с белой полосой, вывод 18 колодки 11, вывод 11 колодки 3, вывод 53а разъёма переключателя. Если питание на 53а есть, а на выводах переключателя отсутствует, смените переключатель. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, неисправен электродвигатель.
Если перегорает предохранитель сразу после установки при включенном зажигании, то короткое замыкание в жёлто-чёрном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если перегорает после включения стеклоочистителя то короткое в проводах, идущих от переключателя к электродвигателю или сгорел якорь электродвигателя.
Когда стеклоочиститель не работает в прерывистом режиме скорей всего неисправно реле стеклоочистителя. Если в прерывистом режиме щётки останавливаются и двигаются рывками, подгорели контакты в редукторе.
Схема стеклоочистителя ВАЗ-2108 (2109).
______________________________________________________________________
Электрическая схема ВАЗ- 2108* однопроводная, состоит из пяти жгутов соединяющихся на монтажном блоке, выступающим в роли коммутирующего устройства, в котором так же устанавливаются реле и плавкие предохранители. В салоне проложено два жгута проводов.
Первый из них соединяет все приборы, потребители, кнопки, переключатели и т.д. с колодками Ш1 – Ш4 монтажного блока. Второй соединяет потребители задней части автомобиля (задние фонари, обогрев заднего стекла и т. д.), повторители, с разъёмом Ш9. В подкапотном пространстве находится три жгута. Первый соединяет колодки Ш5 и Ш6 с потребителями передней части автомобиля. Второй соединяет колодки Ш7 и Ш8 с потребителями левого брызговика. Третий жгут соединяет колодку Ш11 с приводом стеклоочистителя и смывателя ветрового стекла, датчиком давления масла, розеткой переносной лампы, датчиком и клапаном ЭПХХ карбюратора.
______________________________________________________________________
На ВАЗ 2108 устанавливались два тип комбинации приборов. Их различают по типу панели: высокая и низкая. Их различие не только по виду, но и по функциональности. Основное их отличие наличие тахометра и стабилизатора напряжения на так называемой высокой панели. Кроме того эта панель имеет дополнительный блок индикации минимального уровня тормозной жидкости и толщины колодок, исправности ламп и так далее. Кроме того на высокой панели несколько отличается сигнализатор зарядки. На низкой панели для этого используется лампа, которая стоит в цепи первичного возбуждения генератора.
На высокой панели для этого используется электронный вольтметр со светодиодом. Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Принципиально конструкция приборов и применяемых с ними датчиков одинаковая. В обеих приборных панелях указатели топлива электромагнитного типа с реостатным датчиком. Указатель температуры импульсные с реостатным датчиком 20.3807. Контроль давления масла осуществляется контрольной лампой с датчиком аварийного давления установленным на головке блока цилиндров, порог срабатывания которого 0,2-0,6 кПа. Для проверки работоспособности приборов и схемы их подключения достаточно при включенном зажигании соединить провод на датчике с массой. При этом, если прибор и схема исправны, стрелка отклонится в крайнее правое положение, в противном случае надо искать неисправность. Этот же метод используется проверка цепи контрольной лампы, которая должна загореть. Проверка датчиков заключается в проверке их сопротивления. Для указания скорости применяется механический спидометр привод, на который осуществляется гибким валом с вторичного вала коробки перемены передач. Кроме того спидометр имеет два счётчика пройденного пути: суточный и общий. Освещение панели приборов осуществляется двумя встроенными лампами в у низкой панели и тремя лампами расположенными в верхней части корпуса у высокой панели.
______________________________________________________________________
Электрическая схема автомобилей ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099. Высокая панель приборов. Комплектация «Люкс».
1 — спидометр;
2 –рукоятка сброса показаний счетчика суточного пробега;
3 — счетчик суточного пробега;
4 — счетчик суммарного пробега;
5 — указатель уровня топлива;
6 — световая панель бортовой системы контроля;
7 — табло «TEST»;
8 — табло «STOP»;
9 — контрольная лампа выхода из строя ламп стоп-сигналов и габаритного света;
10 — контрольная лампа падения уровня тормозной жидкости;
11 — контрольная лампа падения уровня охлаждающей жидкости;
12 — контрольная лампа износа колодок передних тормозов;
13 — контрольная лампа падения уровня в бачке омывателя;
14 — контрольная лампа падения уровня масла в картере двигателя;
15 — указатель температуры охлаждающей жидкости;
16 — тахометр;
17 — контрольная лампа включения стояночного тормоза;
18 — контрольная лампа «CHECK ENGINE» («Проверьте двигатель») системы впрыска;
19 — контрольная лампа прикрытия воздушной заслонки карбюратора;
20 — контрольная лампа резервного остатка топлива;
21 — контрольная лампа падения давления масла в системе смазки двигателя;
22 — контрольная лампа включения указателей правого поворота;
23 — контрольная лампа заряда аккумуляторной батареи;
24 — контрольная лампа включения указателей левого поворота;
25 — контрольная лампа непристегнутых ремней безопасности;
26 — контрольная лампа незакрытых дверей;
27 — контрольная лампа включения габаритного света;
28 — контрольная лампа включения дальнего света фар;
29 — контрольная лампа «CHECK ENGINE» («Проверьте двигатель») системы снижения токсичности
ПРИМЕЧАНИЕ
Описанная комбинация контрольных ламп устанавливается на автомобиль ваз 2108 с 1996 года.
______________________________________________________________________
Проверяем, как работают контрольные лампы на панели устройств автомобиля.
Берем управление по эксплуатации нужного вам автомобиля, открываем страничку, где указан набросок панели устройств. Включаем замок зажигание и смотрим, все лампочки зажглись, как указанны в руководстве, потому что некоторые нерадивые торговцы поддержанных машин обрезают провода ламп на панели приборов. И неисправности исчезаю т.к. при заведенном движке по идее все лампы на панели должны потухнуть. Потому и нужно включить замок зажигание и сопоставить, то количество загоревшихся лампочек на панели устройств с руководством по эксплуатации. Потому что при продаже клиент сходу заводит машину, которая его интересует и не обращает на панель приборов никакого внимания.
схема подключения устройств
Контрольная лампочка воздушной заслонки карбюратора. Загорится жёлтым светом, если зажигание включено и при этом вытянута рукоятка воздушной заслонки карбюратора.
Контрольная лампочка стояночного тормоза. Загорится красным светом, при включённом зажигании и поднятым рычагом стояночного тормоза.
Контрольная лампочка не пристёгнутых ремней безопасности. Её подключают, если машина укомплектована ремнями безопасности со звуковым сигналом о не пристёгнутых ремнях.
Контрольная лампочка обогревания заднего стекла загорится жёлтым светом, если включён обогрев заднего стекла.
Контрольная лампочка уровня в бачке жидкости гидропривода тормозов горит постоянно красным светом, если опустился уровень жидкости в бачке, ниже допускаемого предела из-за повреждения системы или расхода жидкости. Чтобы проверить исправность самой лампы нужно поднять рычаг стояночного тормоза, и она должна загореться.
Контрольная лампочка включения указателей поворота загорится мигающим зелёным светом при включении поворота левого или правого. Если хоть одна лампочка вышла из строя, то указатель поворота с удвоенной частотой начнёт мигать.
Контрольная лампочка дальнего света фар, загорится, синим светом при включении фар дальнего света.
Контрольная лампочка габаритных огней загорится зелёным светом при включённом наружном освещении.
Контрольная лампочка давления масла для смазки системы двигателя загорится красным светом только лишь при включении зажигания. Затем, когда двигатель запустился, и частота вращения коленвала повышается выше минимума, то лампа должна погаснуть.
Контрольная лампочка заряда аккумуляторной батареи загорится красным светом только при включении зажигания и сразу должна погаснуть после запуска двигателя. Горение лампы при запущенном двигателе указывает на то, что оборвался ремень привода генератора или его слабое натяжение, или на то, что не исправлен сам генератор.
Монтажный блок. Распиновка монтажных блоков автомобилей ВАЗ Блок реле и предохранителей ВАЗ 2109
Электродвигатели мотор-редукторов (очистителей лобового, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода уменьшенного сечения (1 мм2). Цепи заряда незащищенного аккумулятора, зажигания (карбюраторные двигатели), пуск двигателя, цепь «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.
С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и вентилятора охлаждения двигателя. моторное реле (эти автомобили оснащены датчиком-выключателем нового типа, его контакты рассчитаны на большой ток, поэтому реле не требуется). Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет маркировку белого цвета возле разъема XII.
Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60
№ | А | Назначение |
1 | 10 | Клапан омывателя фар |
2 | 10 | |
3 | 10 | Плафон внутреннего освещения |
4 | 20 | Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель |
5 | 20 | |
6 | 30 | Передние электрические стеклоподъемники Реле электрического стеклоподъемника |
7 | 30 | Очистители фар (в рабочем состоянии) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла |
8 | 7,5 | Левая противотуманная фара |
9 | 7,5 | Правая противотуманная фара |
10 | 7,5 | Лампа моторного отсека Лампы освещения приборов Лампа контрольная наружного освещения Лампа прикуривателя |
11 | 7,5 | Фара правая (габаритный свет) |
12 | 7,5 | Фара правая (ближний свет) |
13 | 7,5 | Левая фара (ближний свет) |
14 | 7,5 | Левая фара (дальний свет) |
15 | 7,5 | Правая фара (дальний свет) |
16 | 15 | Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота) Лампа указателя поворота Обмотка возбуждения генератора (при запуске двигателя) |
17 | — | Запасной |
18 | — | Запасной |
19 | — | Запасной |
20 | — | Запасной |
Реле | ||
К1 | Реле включения очистителей фар | |
К2 | Реле-прерыватель для указателей поворота и сигнализации | |
К3 | Реле стеклоочистителя | |
К4 | Реле контроля ламп | |
К5 | Реле стеклоподъемника | |
К6 | Реле звукового сигнала | |
К7 | Реле обогрева заднего стекла | |
К8 | Реле включения дальнего света фар | |
К9 | Реле включения ближнего света |
Блок предохранителей 17.
3722До 1986 года противотуманные фары в задних фонарях и контрольная лампа противотуманных фар были защищены предохранителем № 15 монтажного блока. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и находится в отдельном пластиковом корпусе.
№ | А | Назначение |
1 | 8 | Правая противотуманная фара |
2 | 8 | Левая противотуманная фара |
3 | 8 | Очистители фар (при включении) Реле включения очистителей фар (контакты) Клапан омывателя фар |
4 | 16 | Мотор омывателя фар Реле омывателя фар (катушка) Мотор отопителя Мотор омывателя лобового стекла Мотор омывателя заднего стекла Реле времени омывателя заднего стекла Клапан включения омывателя лобового и заднего стекол Катушка реле включения электровентилятор системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Освещение перчаточного ящика |
5 | 8 | Указатели поворота в режиме указателей поворота и соответствующая контрольная лампа Фонари задние (лампы заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Мотор-редуктор и реле стеклоочистителей Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Датчики температуры охлаждающей жидкости и уровня топлива |
6 | 8 | Фонари задние (стоп-сигналы) Плафон внутреннего освещения кузова Стеклоподъемники и реле стеклоподъемников |
7 | 8 | Подсветка номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа приборная и лампа прикуривателя Панель освещения рычагов отопителя |
8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
9 | 8 | Левая фара (габаритный свет) Левая задняя фара (габаритный свет) |
10 | 8 | Фара правая (габаритный свет) Фонарь задний правый (габаритный свет) |
11 | 8 | Реле указателей поворота и прерывателя аварийной сигнализации (в аварийном режиме) Сигнальная лампа |
12 | 16 | Элемент обогрева заднего стекла и реле обогрева Прикуриватель Розетка для переносной лампы |
13 | 8 | Правая фара (дальний свет) |
14 | 8 | Фара левая (дальний свет) Контрольная лампа включения дальнего света фар |
15 | 8 | Левая фара (ближний свет) |
16 | 8 | Фара правая (ближний свет) |
Реле | ||
К1 | Реле времени омывателя заднего стекла (451. 3747/2108-3747110, 2108-3747110-06) | |
К2 | Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02) | |
К3 | Реле-прерыватель стеклоочистителя (522.3747/2108-3747710) | |
К4 | Контактные перемычки вместо реле контроля исправности ламп Реле непрерывности ламп (4402.3747/21083-3747410, 21083-3747410-06) | |
К5 | Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12) | |
К6 | Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02) | |
К7 | Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12) | |
К8 | Реле включения звуковых сигналов (13. 3747/2105-3747210-10, 2105-3747210-12) | |
К9 | Реле включения электровентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12) | |
К10 | Реле включения обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12) | |
К11 | Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12) |
Одной из причин проблем, с которыми сталкиваются автолюбители, являются выходы из строя предохранителей на ВАЗ 2109. Поэтому каждому водителю необходимо иметь представление о том, как производится замена предохранителей ВАЗ 2109, а еще лучше иметь навыки предотвращения такой поломки.
Функции предохранителей ВАЗ 2109
Предохранители расположены в двух блоках: один находится под капотом, другой внутри автомобиля под панелью. Назначение любого предохранителя – защита конкретного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, а это приводит к поломке одного из устройств. В этом случае предохранитель принимает на себя весь удар.
Цена будет значительно меньше, чем у любого другого устройства, которое он защищает.
Расшифровка предохранителей ВАЗ 2109
Предохранитель № | За что отвечает: |
F9 | Правая противотуманная фара |
F8 | Левая противотуманная фара |
F1 | омыватель фар |
F7 | Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа бардачка, обогрев и омыватель заднего стекла. |
Ф16 | Фонари задние, указатели поворота, дворники, датчик уровня тормозной жидкости, генератор. |
Ф16 | Воздушная заслонка карбюратора, давление масла, ручник, охлаждающая жидкость, открытие двери, контрольная лампа, уровень топлива в баке. |
F3 | Фонари задние, внутреннее освещение. |
F6 | Электрические стеклоподъемники |
Ф10 | Освещение салона, подсветка приборов и приборной панели, габариты, прикуриватель. |
F5 | Звуковой сигнал |
F11 | Фонарь задний правый габарит |
F2 | Аварийная ситуация |
F4 | Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, разъем для переносного держателя лампы. |
Ф15 | Фара правая |
Ф14 | Фара левая |
Ф13 | Левая фара ближнего света |
Ф12 | Ближний свет фары правый |
Замена предохранителей автомобиля ВАЗ 2109
Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части подкапотного пространства, со стороны водителя. Большинство электрических цепей автомобиля защищены плавкими предохранителями.
Внутри блока предохранителей, на крышке, сила тока и номер предохранителя указаны в амперах.
При вскрытии блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства. Это можно определить по обрыву или неустойчивой работе узла, работающего от электричества.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:
- Цепи зажигания.
- Генератор (см.).
- Запуск двигателя.
- Реле замка двери.
- Фары включены.
Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.
Совет: Всегда имейте при себе комплект запасных предохранителей и при необходимости заменяйте их самостоятельно.
- Каждому из блоков соответствуют только определенные предохранители.
- Расчетное значение тока предохранителя указано на его корпусе.
- Вынуть предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
- Предохранитель захватывается пинцетом и вытаскивается.
- Запасные предохранители устанавливаются перед агрегатом. 908:20
- Замена предохранителя ВАЗ 2109 производится установкой его в гнездовой разъем и нажатием до фиксации.
- На проводах с левой стороны панели приборов установлен дополнительный предохранитель, защищающий цепь противотуманных фонарей, с током 8 ампер.
Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только после этого заменить его новым.
Замена предохранителей возможна только на ВАЗ 2109с теми, которые рассчитаны на ту же силу тока. В противном случае электроприборы могут выйти из строя.
На ранних моделях автомобиля ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются малой надежностью. Держатели предохранителей сделаны из пружин, и в месте плохого контакта выделяется много тепла, которое может расплавить корпус блока, из-за чего держатели болтаются и плохо зажимают детали.
Значит надо заменить ВАЗ 2109 старого образцаблок предохранителей новый, с элементами вилки.
Совет: При замене старого блока предохранителей, новый ВАЗ 2109 предусматривает в системе охлаждения мотора подключение моторчика вентилятора через реле. В противном случае на печатной плате могут сгореть дорожки, проводящие ток.
Кроме того, необходимо установить датчик на электровентиляторе для его включения, в связи с тем, что его контакты рассчитаны на большее значение тока.
Демонтаж блока предохранителей ваз 2109автомобиль
Для работы используется набор забивных инструментов.
Рабочие инструкции:
- Аккумулятор отключен.
- В разобранном виде в бардачке.
- Со стороны пассажира разъемы жгута проводов отсоединены. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
- В моторном отсеке автомобиля снимается крышка монтажного блока.
- Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
- Устройство поднимается, отсоединяются четыре разъема спереди и один сзади.
- Монтажный блок снят.
- Прокладка снимается, как показано на фото.
Ремонт блока предохранителей автомобиля ВАЗ 2109
Итак:
- Все реле и предохранители сняты.
Совет: При сборке убедитесь, что установленный предохранитель соответствует номинальному току. Установка перемычек в реле производится с разметкой их места, чтобы не было путаницы при сборке.
- Выжженный путь найден.
- Вырезан пришедший в негодность раздел.
- Окислившиеся места протираются бензином.
- Припаяйте новый провод.
- Сборка блока производится действиями, обратными разборке.
Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является гарантией безопасности при движении автомобиля по дорогам. Как это делается на ВАЗ 2109машину хорошо видно на видео.
Блок предохранителей ВАЗ 2109 находится с левой стороны автомобиля, под капотом, перед лобовым стеклом. Добраться до него очень легко. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.
В блоке предохранителей ВАЗ 2109 установлены предохранители на различные токи и служат для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на том или ином участке сети автомобиля предохранитель перегорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций даже от пожара.
Однако не стоит забывать, что перед тем, как поменять перегоревший предохранитель в блоке предохранителей ВАЗ 23109, нужно сначала выяснить, почему он сгорел, устранить эту неисправность, и только потом, установить новый предохранитель. Если мы сразу установим новый предохранитель, не выяснив причину, в лучшем случае сгорит новый «предыдущий», а в худшем мы можем устроить пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте внимательны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрооборудование автомобиля.
Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и отличались расположением на плате предохранителей.
Каждая плавкая вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая область поиска неисправности.
Номер предохранителя* | Защищенные цепочки писем |
1(8А) F9(7,5А) | Правая противотуманная фара |
2(8А) F8(7,5А) | Левая противотуманная фара |
3(8А) F1(10А) | Очистители фар (при включении). Реле включения очистителей фар (контакты). Клапан омывателя фар |
4(16А) F7(30А) | Очистители фар (в рабочем состоянии). Реле включения очистителей фар (обмотка). Мотор омывателя лобового стекла. Мотор стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа перчаточного ящика |
5(8А) F16(15А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной ситуации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Датчики температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр |
6(8А) F3(10А) | Фонари задние (стоп-сигналы). Навес освещения |
6(8А) F6(30А) | Электростеклоподъемники передних дверей. Реле стеклоподъемника |
7(8А) F10(7,5А) | Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя |
8(16А) F5(20А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения. |
9(8А) F10(7,5А) | Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь) |
10(8А) F11(7,5А) | Фара правая (габаритный свет). Фонарь задний правый (габаритный фонарь) |
11(8А) F2(10А) | Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа |
12(16А) F4(20А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. зажигалка |
13(8А) F15(7,5А) | Правая фара (дальний свет) |
14(8А) F14(7,5А) | Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар |
15(8А) F13(7,5А) | Фара левая (ближний свет) |
16(8А) F12(7,5А) | Правая фара (ближний свет) |
*Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722 |
Говоря о блоке предохранителей ВАЗ 2109, необходимо также упомянуть о реле, которые также устанавливаются в монтажный блок автомобиля.
электрооборудование
Общие сведения
Электрооборудование выполнено по однопроводной схеме: минусовые выводы источников и потребителей электроэнергии соединены с «землей» — кузовом и основными агрегатами автомобиля, выполняющими функции второй провод. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При выключенном двигателе питание всех потребителей осуществляется от аккумуляторной батареи, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.
Большинство электрических цепей защищены плавкими предохранителями. Электродвигатели мотор-редукторов (стеклоочистителей, омывателей заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода уменьшенного сечения (1 мм2). Цепи зарядки аккумулятора, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.
Большинство предохранителей и реле расположены в монтажном блоке, номиналы предохранителей и защищаемые ими цепи указаны в таблице. До 1986 года противотуманные фары в задних фонарях и контрольная лампа противотуманных фар были защищены предохранителем № 15 монтажного блока. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и находится в отдельном пластиковом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припайки проводов взамен сгоревших токоведущих дорожек.
С 1998 г. вместо блока 17.3722 на детали автомобилей устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и вентилятора охлаждения двигателя. моторное реле (эти автомобили оснащены датчиком-выключателем нового типа, его контакты рассчитаны на большой ток, поэтому реле не требуется). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе сгорят дорожки печатной платы. Если старый блок меняется на новый, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет маркировку белого цвета рядом с разъемом X11.
Для коммутации главных цепей автомобиля используется комбинированный выключатель зажигания (замок), состоящий из контактной части и механического противоугонного устройства. Запирающий стержень противоугонного устройства выдвигается, если ключ установить в положение «Стоянка» и вынуть из замка. После этого поверните колесо так, чтобы тяга вошла в канавку на рулевом валу, заблокировав его. Стопорный стержень втягивается (освобождает вал), когда ключ поворачивается из положения «Парковка» в положение «Выкл.». Замок зажигания также оснащен механической блокировкой от ошибочного включения стартера при работающем двигателе. Для повторного включения стартера поверните ключ из положения «Зажигание» в положение «Выкл» и только потом в положение «Стартер».
Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, сигнализации, прикуривателя, плафона, штепсельной розетки для переносного фонаря.
На автомобилях с двигателем ВАЗ-2111 установлен жгут системы впрыска (жгут системы зажигания отсутствует, хотя его соединительная колодка сохранилась). Реле и предохранители системы впрыска расположены рядом с контроллером, под магазинной полкой панели приборов.
Схемы электрооборудования автомобилей приведены в Приложениях.
При ремонте электросистемы отсоединить клемму «-» аккумуляторной батареи (при выключенном зажигании).
Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину перегоревшего предохранителя.
Не используйте предохранители слишком большого размера или самодельные, так как это может привести к перегоранию дорожек на печатной плате и, возможно, даже к пожару.
Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.
Блоки монтажные
а — расположение реле и предохранителей в блоке монтажном 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-выключатель указателей поворотов и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемников;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла; К8 — реле переключения дальнего
ему фары;
К9 — реле включения ближнего света фар;
F1–F16 — предохранители;
б — блок монтажный 17.3722;
в — блок монтажный 2114-3722010-60.
Цепи, защищенные предохранителями
Номер предохранителя*
Защищенные цепи
1 (8 А)
F9 (7,5 А)
Правая противотуманная фара
2 (8 А)
F8 (7,5 А)
Левая противотуманная фара
3 ( 8 А)
F1 (10 А)
Очистители фар (при включении).
Реле включения очистителей фар (контакты).
Клапан омывателя фар
4 (16 А)
F7 (30 А)
Очистители фар (в рабочем режиме).
Реле включения очистителей фар (обмотка).
Двигатель вентилятора отопителя.
Электродвигатель омывателя ветрового стекла.
Моторизованный очиститель заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омывателя лобового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа перчаточного ящика
5 (8 А)
F16 (15 А)
Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота).
Контрольная лампа указателей поворота.
Фонари задние (фонари заднего хода).
Мотор-редуктор и реле включения стеклоочистителя.
Обмотка возбуждения генератора (при запуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа дроссельной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с сигнальной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Фонари задние (стоп-сигналы).
Плафон внутреннего освещения
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле стеклоподъемника
7 (8 А)
F10 (7,5 А)
Подсветка номерного знака.
Фонарь капота.
Лампы освещения приборов.
Контрольная лампа наружного освещения.
Панель освещения рычагов отопителя.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Фара левая (габаритный свет).
Фонарь задний левый (габаритный)
10 (8 А)
F11 (7,5 А)
Фара правая (габаритный свет).
Фонарь задний правый (габаритный фонарь)
11 (8 А)
F2 (10 А)
Указатели поворота и реле аварийного выключателя (в аварийном режиме).
Контрольная лампа
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Розетка для переносной лампы.
прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Номера с буквой F относятся к предохранителям монтажный блок 2114-3722010-60, без буквы Ф — к предохранителям монтажного блока 17.3722.
Здравствуйте, сегодня мы покажем где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что означает каждый из них. Часто на машине выходит из строя какая-то электрика, не работают дворники, фары, габариты и т.д. В первую очередь в такой ситуации нужно проверить предохранители.
Блок предохранителей находится под капотом рядом с лобовым стеклом.
Нажав на 2 защелки, снимаем крышку с блока предохранителей
Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные щипцы, если их нет, то используйте пассатижи или плоскую отвертка
Вот таблица обозначений предохранителей и реле:
Номер предохранителя’ | Защищенные цепи |
1 (8А) F9 (7,5А) | Правая противотуманная фара |
2 (8А) F8 (7,5А) | Левая противотуманная фара |
3 (8 А) F1 (10 А) | Очистители фар (при включении). Реле включения очистителей фар (контакты). Клапан омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в рабочем состоянии). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Моторизованный очиститель заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика |
5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа дроссельной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр |
6 (8 А) ФЗ (10 А) | Фонари задние (стоп-сигналы). Купол внутреннего освещения |
6(8А) F6(30А) | Электрические стеклоподъемники передних дверей. Реле стеклоподъемника |
7 (8 А) F10 (7,5 А) | Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь) |
10 (8А) F11 (7,5А) | Фара правая (габаритный свет). Фонарь задний правый (габарит) |
11 (8 А) F2 (10 А) | Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа |
12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
13 (8А) F15(7,5А) | Правая фара (дальний свет) |
14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
16 (8А) F12 (7,5А) | Правая фара (ближний свет) |
К1 — Реле включения очистителей фар;
К2 — реле-выключатель указателей поворотов и сигнализации;
КЗ — реле стеклоочистителя;
К4 — реле управления лампами;
К5 — реле включения стеклоподъемников;
Кб — реле включения звуковых сигналов;
К7 -реле включения обогрева заднего стекла;
K8 — Реле включения дальнего света фар;
К9 — Реле включения ближнего света фар;
Задний предохранитель противотуманных фар, расположенный под панелью приборов со стороны водителя
За что отвечают предохранители на ВАЗ 2109? Распиновка монтажных блоков автомобилей ВАЗ
Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электропроводки.
Основной задачей блока питания является предотвращение поломок электрооборудования, установленного в автомобиле.
Схема
Всю линейку автомобилей ВАЗ 2109 можно условно разделить на две ветки — выпуска до 1998 года и выпуска после 1998 года.
Автомобили более старшего возраста комплектуются блоками предохранителей с маркировкой 17.3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.
Более новые версии девяток, начало выпуска которых состоялось в 1998 году, здесь БП имеет маркировку 2114-3722010-60. Здесь мы видим уже предохранители.
Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива — карбюратор или инжектор — совершенно не играет. БП будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки для карбюратора и инжектора одинаковые.
Нужный монтажный блок тоже везде расположен одинаково — в моторном отсеке напротив места водителя, практически под самим лобовым стеклом.
Различия
Есть ли различия между старой и новой версиями БП? Конечно. Они следующие:
- Детали монтажного блока маркируются по-разному;
- Номинал предохранителя другой;
- В новом БП нет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.
Блок питания старого образца
Рассмотрим сначала блоки питания старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.
Номер предохранителя | Сила тока | Цепь, которую он защищает |
Резервный предохранитель | ||
Указатели поворотов, прерыватель аварийных сигналов (в аварийном режиме), лампа аварийной сигнализации | ||
Задние стоп-сигналы, внутреннее освещение | ||
Элемент обогрева заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель | ||
Звуковой сигнал (гудок), переключатель звукового сигнала | ||
Резервный предохранитель | ||
Электродвигатель вентилятора печки, электродвигатель омывателя ветрового стекла, реле включения электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, подсветка бардачка | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Габаритный огонь левый | ||
Правый габаритный фонарь | ||
Правая фара ближнего света | ||
Левая фара ближнего света | ||
Левая фара дальнего света, контрольная лампа дальнего света | ||
Правая фара дальнего света | ||
Указатели поворотников и реле-прерыватель аварийных огней (в режиме индикации поворотников), контрольная лампа поворотников, задних фонарей заднего хода, моторедуктор и реле включения стеклоочистителей, контрольная лампа давление масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
Реле
Помимо обозначений предохранителей Вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции отвечает.
Номер реле | Функции |
Выполнение очистки элементов передней оптики | |
Производительность двигателя омывателя заднего стекла | |
Защита от поломки лампы поворотника и световой сигнализации | |
Защита от выхода из строя электродвигателя стеклоочистителя | |
Позволяет определить исправность лампы | |
Защита от перенапряжения для обогрева заднего стекла | |
Лампы дальнего света | |
Фары ближнего света | |
Отвечает за работу вентилятора охлаждения двигателя. При выходе из строя этого реле возрастает риск перегрева двигателя. | |
Роговая работа |
Блок питания нового типа
Здесь схема сборки устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, так как большинство доживших до наших дней девяток являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и для инжекторных типов двигателей.
Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
Резервный предохранитель | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Катушка реле вентилятора радиатора, выключатель и электрическая цепь двигателя печки | ||
Выключатель аварийки в режиме поворотников, прерыватель поворотников, выключатель поворотников, лампочка указателя поворота, лампочка указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель тормозной гидравлики, выключатель ручного тормоза | ||
Выключатель стоп-сигналов и лампы внутреннего освещения | ||
Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, подсветка вещевого ящика, выключатель и лампа подсветки панели приборов | ||
Клаксон, выключатель звукового сигнала, электродвигатель вентилятора радиатора | ||
Левый габаритный фонарь, левый задний габаритный фонарь | ||
Правый габаритный фонарь, правый задний габаритный фонарь, выключатель противотуманных фар, контрольная лампа противотуманных фар | ||
Выключатель указателей поворота и прерыватель, лампы указателей поворота, контрольная лампа аварийного режима | ||
Прикуриватель, гнездо для переноски лампы | ||
Дальний свет, правая фара | ||
Дальний свет левой фары, контрольная лампа дальней оптики | ||
Ближний свет, правая фара | ||
Ближний свет левой фары |
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
Номер реле | Его функции |
Без него не будет работать двигатель омывателя заднего стекла | |
Отвечает за работу ламп поворотников и световой сигнализации | |
Обеспечивает работу стеклоочистителя | |
Защищает стоп-сигналы и габариты автомобиля | |
Обеспечивает работу дальнего света | |
Обеспечивает работу омывателя оптики | |
Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле | |
Звуковой сигнал или просто гудок | |
Защищает от перенапряжения, поступающего на вентилятор охлаждения двигателя | |
Отвечает за работу обогревателя заднего стекла | |
Обеспечивает работу фар ближнего света |
Необходимо не только понимать расположение того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.
Разборка и замена
Если ваше оборудование вышло из строя, необходимо в первую очередь проверить состояние отвечающего за него предохранителя.
На практике снять и удалить непригодный предохранитель или реле несложно. Для этого нужно:
- Поднять капот и отсоединить минус от аккумулятора. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
- Найдите монтажный блок. Он расположен в моторном отсеке напротив места водителя прямо под лобовым стеклом. Блок закрыт сверху пластиковой крышкой. Чтобы снять его, просто сожмите защелки по бокам; 908:20
- Снимите крышку и посмотрите на обратную сторону. Есть электрическая схема с указанием расположения того или иного предохранителя, реле. Просто найдите элемент, отвечающий за вышедшее из строя оборудование, по таблицам выше;
- Выньте предохранитель. Все монтажные блоки снабжены специальными клещами. Не рекомендуется удалять предохранители вручную. Реле снимаются небольшими покачиваниями вверх-вниз;
- Замените неисправный компонент.
Неисправность предохранителя определяется расплавленной нитью. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.
Вот и все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму аккумулятора и проверить работу оборудования.
Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители на ВАЗ 2108, 2109., 21099 расположены и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.
Артикул:
Блок крепления предохранителей — 2114-3722010
Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется
Схема и расположение предохранителей :
Открываем капот. Вы увидите монтажный блок под лобовым стеклом.
Внутри вы найдете специальный пинцет для замены предохранителей.
Следующим шагом будет подобрать предохранитель и заменить его.
Блок предохранителей со снятой крышкой.
Под приборной панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.
За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?
Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:
№ предохранителя | За что отвечает: | |
Противотуманная фара с правой стороны | ||
Противотуманная фара с левой стороны | ||
омыватель фар | ||
Вентилятор отопителя | ||
Сигналы поворота | ||
Давление масла | ||
Освещение салона | ||
Стеклоподъемники | ||
Номерной знак | ||
Звуковой сигнал | ||
Фонарь задний правый габарит | ||
Аварийный | ||
Элемент обогрева заднего стекла | ||
Фара правая | ||
Фара левая | ||
Левая фара ближнего света | ||
Ближний свет, правая фара | ||
Запасной | ||
Запасной | ||
омыватель фар | ||
Вентилятор отопителя | ||
Давление масла | ||
Задние тормоза | ||
Номерной знак | ||
Вентилятор радиатора | ||
Задний левый просвет | ||
Правая задняя дверь | ||
Аварийный сигнал | ||
Прикуриватель | ||
Дальний свет, правая фара | ||
Дальний свет левой фары | ||
Левая фара ближнего света | ||
Ближний свет, правая фара |
Блок предохранителей ВАЗ 2109 находится с левой стороны автомобиля, под капотом, перед лобовым стеклом. До него очень легко добраться. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.
В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи и служащие для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на конкретном участке сети автомобиля предохранитель сгорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций, даже от пожара.
Однако не стоит забывать, что перед заменой перегоревшего предохранителя в блоке предохранителей ВАЗ 23109 сначала нужно выяснить, почему он сгорел, устранить эту неисправность, и только потом ставить новый предохранитель. Если мы сразу установим новый предохранитель, не выяснив причину, в лучшем случае сгорит и новый «пред», а в худшем мы можем устроить пожар. Несмотря на то, что предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте внимательны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрооборудование автомобиля.
Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и расположение на плате предохранителей было другим.
Каждый предохранитель в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая область поиска неисправности.
Номер предохранителя * | Защищенные цепочки электронной почты |
1 (8А) F9 (7,5А) | Правая противотуманная фара |
2 (8А) F8 (7,5А) | Левая противотуманная фара |
3 (8А) F1 (10А) | Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар |
4 (16А) F7 (30А) | Очистители фар (в работе). Реле включения очистителей фар (обмотка). Мотор омывателя лобового стекла. Мотор-редуктор для синего очистителя стекол. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика |
5 (8А) F16 (15А) | Указатели поворота и реле-прерыватель указателей поворота и аварийных ситуаций (в режиме указателя поворота). Контрольная лампа для указателей поворота. Задние фонари (фонари заднего хода). Переключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа стояночного тормоза. Лампа света табо «СТОП». Датчики температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8А) F3 (10А) | Фонари задние (стоп-сигналы). Плафон освещения |
6 (8А) F6 (30А) | Электростеклоподъемники передних дверей. Реле включения стеклоподъемников |
7 (8А) F10 (7,5А) | Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя |
8 (16А) F5 (20А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле для включения. |
9 (8А) F10 (7,5А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный огонь) |
10 (8А) F11 (7,5А) | Фара правая (габаритный свет). Фонарь задний правый (габаритный огонь) |
11 (8А) F2 (10А) | Указатели поворота и реле-прерыватель сигнализации (в режиме сигнализации). Сигнальная лампа |
12 (16А) F4 (20А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
13 (8А) F15 (7,5А) | Правая фара (дальний свет) |
14 (8А) F14 (7,5А) | Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар |
15 (8А) F13 (7,5А) | Фара левая (ближний свет) |
16 (8А) F12 (7,5А) | Правая фара (ближний свет) |
* Номера предохранителей с буквой Ф относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722 |
Говоря о блоке предохранителей ВАЗ 2109, необходимо также упомянуть о реле, которые также устанавливаются в монтажном блоке автомобиля.
Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Использование коммутации взаимосвязанных цепей различных систем электрооборудования позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их запасных частей. Чтобы найти неисправные элементы, не нужно разбирать весь автомобиль – достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они помогают нам в этом. Ниже представлены схемы электрические принципиальные МБ для автомобиля ВАЗ.
Распиновка монтажного блока 2107
Номер предохранителя | Защищенные цепи |
---|---|
Ф1 (8А) (10А) | Задние фонари (фонарь заднего хода).Мотор отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка) |
F2 (8А) (10А) | Электродвигатели стеклоочистителя и омывателя лобового стекла Электродвигатели омывателя фар и стеклоочистителя Реле стеклоочистителя Реле стеклоочистителя и омывателя фар (контакты) |
Ф3 (8А) (10А) | Запасной |
F4 (8А) (10А) | Запасной |
F5 (16А) (20А) | Элемент обогрева заднего стекла и реле обогрева (контакты) |
F6 (8А) (10А) | Прикуриватель. Розетка для переносной лампы |
F7 (16А) (20А) | Звуковые сигналы и реле включения звуковых сигналов |
F8 (8А) (10А) | Указатели поворотов в режиме тревоги Выключатель и реле-выключатель для указателей поворотов и сигнализации в режиме тревоги |
F9 (8А) (10А) | Регулятор напряжения генератора (для автомобилей с генератором Г-222) |
F10 (8А) (10А) | Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения двигателя вентилятора (обмотка). Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Индикаторная лампа заряда аккумулятора. Приборный щиток. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза |
F11 (8А) (10А) | Задние фонари (стоп-сигнал). Внутреннее освещение кузова |
F12 (8А) (10А) | Правая фара (дальний свет) Катушка реле очистителя фар (при включенном дальнем свете) |
F13 (8А) (10А) | Левая фара (дальний свет) Контрольная лампа дальнего света |
F14 (8А) (10А) | Фара левая (габаритный свет) Задний фонарь правый (габаритный свет) Подсветка номерного знака Подсветка моторного отсека. Контрольная лампа бокового освещения |
F15 (8А) (10А) | Правая фара (габаритный свет) Левый задний фонарь (габаритный свет) Лампа прикуривателя Лампы освещения приборов Лампа вещевого ящика |
F16 (8А) (10А) | Правая фара (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете) |
F17 (8А) (10А) | Левая фара (ближний свет) |
Блок-схема монтажная 2105-3722010-02 ВАЗ 21054, 21074
Предохранитель защищенных цепей
Номер предохранителя | Защищенные цепи |
---|---|
Ф1 (10А) | Фонари заднего хода. Мотор отопителя. Индикатор обогрева заднего стекла. Реле обогрева заднего стекла (обмотка). |
Ф2 (10А) | Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты). |
Ф3 (10А) | Запасной. |
Ф4 (10А) | Запасной. |
Ф5 (20А) | Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты). |
F6 (10А) | Прикуриватель. Часы. |
F7 (20А) | Звуковой сигнал. Реле включения звукового сигнала. Двигатель вентилятора охлаждения радиатора. Реле включения моторчика вентилятора охлаждения радиатора (контакты) |
F8 (10А) | Указатели поворота (в режиме тревоги). Указатель поворота (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Аварийный выключатель с индикаторной лампой. |
F9 (7,5 А) | Задние противотуманные фонари. Индикатор включения задних противотуманных фар. |
Ф10 (10А) | Указатели поворота (в режиме указателя поворота). Реле прерывателя поворотников. Контрольная лампа указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Контрольная лампа стояночного тормоза. Индикатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийный индикатор рабочей тормозной системы. Индикатор заряда батареи. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701). |
Ф11 (10А) | Абажуры для салона. Стоп-сигналы. Лампы освещения багажного отделения. |
F12 (10А) | Фары дальнего света (правая фара). |
Ф13 (10А) | Фары дальнего света (блок левой фары). Индикатор дальнего света. |
Ф14 (10А) | Передний габаритный фонарь (левая фара). Задний габаритный огонь (правый фонарь). Подсветка номерного знака. Сигнальная лампа включения габаритных огней. |
Ф15 (10А) | Передний габаритный фонарь (правая фара). Задний габаритный огонь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы (лампа освещения). |
Ф16 (10А) | Ближний свет фар (правая фара). Реле омывателя фар (катушка реле). |
Ф17 (10А) | Фары ближнего света (блок левой фары). |
Распиновка монтажного блока 2108
Вот монтажный блок нового типа. Блок старого образца имеет в целом такую же схему, но некоторые контакты (менее 5%) могут не совпадать.
Схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация контактов в клеммных колодках, цвет проводов и подключаемых к ним электрических цепей.
Соединитель | Связаться с | Цвет провода | Назначение |
---|---|---|---|
Х1 (Ш1) | 1 | Б | стеклоподъемники |
2 | Д | Замок зажигания (клемма 15/2) | |
3 | ГП | ||
4 | РГ | Выключатель электродвигателя отопителя | |
5 | Р | Замок зажигания (клемма 30/1) | |
6 | КР | Замок зажигания (кл. 30) | |
7 | дверной замок | ||
8 | Р | Замок зажигания (кл. 50) | |
Х2 (Ш2) | 1 | БГ | переключатель заднего стеклоочистителя |
2 | Д | Переключатель указателей поворота (правый) | |
3 | РП | выключатель стоп-сигнала | |
4 | Б | Индикатор целостности лампы | |
5 | ЕСЛИ | ||
6 | ГБ | дверь левая передняя | |
7 | О | ||
8 | 34 | контрольная лампа дальнего света | |
9 | — | ||
10 | 4 | выключатель задних противотуманных фонарей | |
11 | середина | Контрольная лампа резерва топлива | |
12 | ЕСЛИ | контрольная лампа уровня топлива | |
13 | Боеголовка | внутреннее освещение | |
14 | кг | контрольная лампа ручного тормоза | |
15 | правая сторона | Переключатель указателей поворота (левый) | |
16 | Электродвигатель очистителя фар | ||
17 | — | ||
Х3 (Ш3) | 1 | ф | датчик скорости |
2 | чп | выключатель сигнализации | |
3 | ГП | Переключатель указателей поворота | |
4 | Сб | контрольная лампа уровня масла | |
5 | Х | вес | |
6 | РБ | Контрольная лампа уровня омывающей жидкости | |
7 | RO | Лампа предупреждения об износе тормозных колодок | |
8 | 3 в | выключатель фар | |
9 | ЖЗ | переключатель стеклоочистителя | |
10 | ПГ | розетка для подключения переносной лампы | |
11 | Замок зажигания (кл. 15) | ||
12 | РФ | Выключатель омывателя заднего стекла | |
13 | |||
14 | ф | контрольная лампа противотуманных фар | |
15 | |||
16 | СГ | датчик давления масла | |
17 | |||
18 | Р | ||
19 | СО | переключатель стеклоочистителя | |
20 | ИЗ | переключатель стеклоочистителей | |
21 | О | выключатель задних противотуманных фонарей | |
Х4 (Ш4) | 1 | Запрос предложений | Вкл. и контрольная лампа обогрева заднего стекла |
2 | ГБ | Переключатель света фар (дальний свет) | |
3 | О | стеклоочиститель | |
4 | Боеголовка | выключатель наружного освещения | |
5 | ДО | Реостат освещения приборов | |
6 | Р | батарея | |
7 | БВ | переключатель стеклоочистителя и омывателя | |
8 | О | колодка Ш4 монтажного блока клемм 3 | |
9 | СЧ | переключатель звука | |
10 | БП | выключатель стоп-сигнала | |
11 | Р | батарея | |
12 | СП | Переключатель света фар (ближний свет) | |
13 | сигнальная лампа | ||
14 | — | ||
15 | — | ||
16 | РГ | Контрольная лампа уровня тормозной жидкости | |
17 | ЗБ | указатель температуры охлаждающей жидкости | |
18 | КБ | Индикатор заряда аккумулятора | |
19 | Ж | выключатель противотуманных фар | |
20 | РЗ | контрольная лампа уровня охлаждающей жидкости | |
21 | Ф | тахометр | |
Х5 (W5) | 1 | 3 | дальний свет (правый) |
2 | 3H | дальний свет (левый) | |
3 | СЧ | ближний свет (левый) | |
4 | Р | стартер (Кл. 50) | |
5 | ПБ | Вентилятор охлаждения радиатора | |
6 | ИЗ | ближний свет (правый) | |
Х6 (W6) | 1 | — | |
2 | 3 | ||
3 | МС | указатель поворота (левый передний) | |
4 | — | ||
5 | — | ||
6 | — | ||
7 | — | ||
8 | Ж | габаритный огонь (передний правый) | |
9 | Боеголовка | термостат электровентилятора | |
10 | Ж | габаритный фонарь (левый передний) | |
11 | Д | указатель поворота (правый передний) | |
12 | выключатель света заднего хода | ||
13 | РГ | Датчик уровня тормозной жидкости | |
Х7 (W7) | 1 | — | |
2 | РГ | Электродвигатель очистителя фар | |
3 | Б | Электродвигатель очистителя фар | |
4 | — | ||
5 | Сб | датчик уровня масла | |
6 | СЧ | звуковые сигналы | |
7 | ИЗ | Датчик скорости | |
8 | ЗБ | датчик температуры охлаждающей жидкости | |
9 | КБ | генератор (Кл. 61) | |
10 | Р | насос омывателя ветрового стекла | |
11 | Боеголовка | выключатель освещения моторного отсека | |
12 | РБ | Датчик уровня омывающей жидкости | |
13 | РФ | тормозные колодки | |
14 | — | ||
15 | КП | тахометр | |
16 | РЗ | датчик уровня охлаждающей жидкости | |
17 | ЖБ | Реле противотуманных фар | |
Х8 (Ш8) | 1 | Жп | Реле противотуманных фар |
2 | Ж | противотуманная фара (левая) | |
3 | Ф | противотуманная фара (правая) | |
4 | ГП | катушка зажигания | |
5 | Р | генератор (кл. 30) | |
6 | Р | генератор (кл. 30) | |
7 | — | ||
С | РФ | Реле противотуманных фар | |
Х9 (Ш9) | 1 | РФ | |
2 | Д | указатель поворота (правый задний) | |
3 | БГ | электродвигатель очистителя заднего стекла | |
4 | ОЧ | задние противотуманные фары | |
5 | СЧ | задняя дверь | |
6 | ЕСЛИ | дверь передняя правая | |
7 | Боеголовка | внутреннее освещение | |
8 | кг | датчик ручного тормоза | |
9 | Боеголовка | кнопки тревоги открытой двери | |
10 | |||
11 | ИЗ | подсветка номерного знака | |
12 | ГБ | дверь передняя левая | |
13 | Б | внутреннее освещение | |
14 | Р | стоп-сигналы | |
15 | Ф | габаритный фонарь (задний правый) | |
16 | 3 | фонарь заднего хода | |
17 | Ж | габаритный фонарь (левый задний) | |
18 | РГ | очиститель заднего стекла | |
19 | Элементы обогрева заднего стекла | ||
Х11 (Ш11) | 1 | Ф | насос |
2 | РФ | Клапан омывателя заднего стекла | |
3 | — | ||
4 | Ф | насос | |
5 | Боеголовка | Лампа моторного отсека | |
6 | — | ||
7 | — | ||
8 | КЧ | Лампа моторного отсека | |
9 | Б | ||
10 | электродвигатель стеклоочистителя | ||
11 | — | ||
12 | СО | аварийный датчик давления масла | |
13 | — | ||
14 | Р | Клапан омывателя ветрового стекла | |
15 | СО | электродвигатель стеклоочистителя | |
16 | ИЗ | электродвигатель стеклоочистителя | |
17 | ЖБ | электродвигатель стеклоочистителя | |
18 | — | ||
19 | — |
Распиновка монтажного блока 2109
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для соединения с контактными площадками жгутов проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение вентилятора охлаждения радиатора.
Предохранитель № | Защищенные цепи |
1 (8 А) F9 (7,5 А) | Правая противотуманная фара |
2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
3 (8 А) F1 (10 А) | Очистители фар (на момент включения). Реле включения очистителей фары (контакты). Клапан омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в эксплуатации). Реле очистителя фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Мотор стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контроль «Лампа обогрева заднего стекла. Лампа вещевого ящика |
5 (8 А) F16 (15 А) | Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Контрольная лампа для указателей поворота. Задние фонари (фонари заднего хода). Мотор-редуктор и реле стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник настольный «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8 А) ФЗ (10 А) | Фонари задние (стоп-сигналы). Плафон внутреннего освещения |
6 (8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Реле включения стеклоподъемников |
7 (8 А) F10 (7,5 А) | Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле для включения |
9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный огонь) |
10 (8 А) F11 (7,5 А) | Фара правая (габаритный свет). Фонарь задний правый (габаритный огонь) |
11 (8 А) F2 (10 А) | Указатели поворота и реле-прерыватель сигнализации (в режиме сигнализации). Сигнальная лампа |
12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель » |
13 (8 А) F15 (7,5 А) | Правая фара (дальний свет) |
14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа дальнего света фар |
15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
16 (8 А) F12 (7,5 А) | Правая фара (ближний свет) |
Распиновка монтажного блока 2110
Цепи, защищенные предохранителем
Номер предохранителя | Защищенные цепи |
---|---|
Ф1 (5А) | Лампы освещения номерного знака Лампы приборов Лампа подсветки габаритного света Лампа багажного отделения Лампы габаритного освещения по левому борту |
F2 (7,5 А) | Левая фара (ближний свет) |
Ф3 (10А) | Левая фара (дальний свет) |
Ф4 (10А) | Правая противотуманная фара |
Ф5 (30А) | Двигатели стеклоподъемников дверей |
F6 (15А) | Переносная лампа |
F7 (20А) | Двигатель вентилятора охлаждения двигателя, звуковой сигнал |
F8 (20А) | Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты) |
F9 (20А) | Клапан рециркуляции Стеклоочистители и омыватели ветрового, заднего стекла и фар Реле (катушка) обогрева заднего стекла |
Ф10 (20А) | Запасной |
Ф11 (5А) | Лампы габаритных огней правого борта |
F12 (7,5 А) | Правая фара (ближний свет) |
Ф13 (10А) | Правая фара (дальний свет). Контрольная лампа дальнего света |
Ф14 (10А) | Левая противотуманная фара |
Ф15 (20А) | Подогрев сидений. Замок багажника |
Ф16 (10А) | Реле/прерыватель указателей поворота и сигнализации (в режиме сигнализации). Индикатор аварийной сигнализации |
F17 (7,5 А) | Лампа освещения салона Лампа индивидуального освещения Лампа подсветки выключателя зажигания Лампы стоп-сигналов Часы (или маршрутный компьютер) |
Ф18 (25А) | Подсветка перчаточного ящика Контроллер отопителя Прикуриватель |
Ф19 (10А) | Блокировка дверных замков. Реле контроля исправности стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга Комбинация приборов Часы (или маршрутный компьютер) |
F20 (7,5 А) | Лампы задних противотуманных фар |
Комбинация приборов ВАЗ схема 2110, 2110, 2111, 2112
Диаграмма монтажа 2113, 2114, 2115
монтажного блока VAZ-2113, 2114, 2115 Вариант № 1.
9002 , 2115. ВАЗ-2113, 2114, 2115 Вариант №2.Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Монтажный блок нового образца ВАЗ-21143, 2115. Расположение предохранителей и реле.
К1 – реле включения очистителей фар;
К2 – реле-прерыватель указателей поворота и сигнализации;
К3 – реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 – реле стеклоподъемников;
К6 – реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
Ф1 – Ф20 – плавкие предохранители;
Х11 — выводы колодки жгута проводов
Таблица цепей защищаемых предохранителями на ВАЗ 2114
Номер предохранителя | Сила тока, А | Цепи, защищенные предохранителем |
F1 | 20 | Реле задних противотуманных фар Лампы задних противотуманных фар Индикатор задних противотуманных фар |
F2 | 10 | Указатели поворота, указатель поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Лампа контрольная аварийная |
F3 | 7,5 | Передний плафон. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Лампа контроля системы управления двигателем. Лампы сигнала торможения. Бортовой компьютер (если установлен) |
F4 | 20 | Держатель для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Обогрев заднего стекла |
F5 | 20 | Звуковой сигнал. Реле звукового сигнала. Мотор вентилятора охлаждения. Предохранитель вентилятора. |
F6 | 30 | Электрические стеклоподъемники. Реле стеклоподъемника (контакты) |
F7 | 30 | Электродвигатель отопителя. Предохранитель печки ВАЗ 2114, ВАЗ 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле обогрева заднего стекла (катушка) |
F8 | 7,5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара |
F9 | 7,5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара |
Ф10 | 7,5 | Лампы габаритного света по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов. Предохранитель выключателей подсветки, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
F11 | 7,5 | Фонари бортового освещения по правому борту |
Ф12 | 7,5 | Фара правая (ближняя свиноматка) |
Ф13 | 7,5 | Фара левая (ближний свет) |
F14 | 7,5 | Левая фара (дальний свет). Контрольная лампа дальнего света фар |
Ф15 | 7,5 | Правая фара (дальний свет) |
Ф16 | 15 | Прерыватель реле указателей поворота, указателей поворота и аварийной сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация устройств. Контрольная лампа недостаточного давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Индикатор разрядки аккумулятора. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулятор обогрева сидений. |
На все карбюраторные автомобили семейства «Самара 1» и на части карбюраторных автомобилей семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старые и новые. Эти устройства еще называют монтажными блоками. Они являются сердцем электрики автомобиля, поскольку оснащены исполнительными реле слаботочных цепей. С помощью монтажного блока также осуществляется управление реле сильноточных и дополнительных цепей — стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаковое, разница в малом, разные разъемы и разное расположение элементов и разная конструкция корпуса.
Отличия монтажных блоков предохранителей ВАЗ
Артикул монтажного блока старого образца 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 – худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.
Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая или омывающая жидкость. В новом монтажном блоке также отсутствует омыватель заднего стекла. Это вызвано изменением схемы электрооборудования автомобиля и установкой этих реле в другом месте.
Еще одно отличие — в новой модели монтажного блока используется предохранитель другого типа, более устойчивый к влаге. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, в ней указан номер модели. Если по каким-то причинам прочитать текст на обложке не представляется возможным, снимите его и сравните блоки с фотографиями из этой статьи.
Неисправности и блок-схемы
Несмотря на некоторые различия, неисправности всех моделей аналогичных агрегатов одинаковы:
- окисление контактов;
- короткое замыкание из-за загрязнения.
При попадании воды внутрь корпуса монтажного блока вода смешивается с пылью и образует грязь, которая со временем растекается по нижней или верхней части монтажной пластины. Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому точную причину можно определить только после демонтажа и вскрытия блока.
Снять и проверить монтажный блок необходимо при обнаружении следующих неисправностей:
- или произвольное включение/выключение/переключение режима;
- проблемы с радио;
- прерывистое зажигание;
- нечеткая работа стеклоочистителей или омывателей;
- нечеткая работа звукового сигнала;
- неправильная или невнятная работа указателей поворота.
Видео — Возникновение короткого замыкания
Как снять и установить монтажный блок предохранителей ВАЗ
Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:
- Снимите отрицательную клемму аккумулятора.
- Открутите две гайки по бокам блока (он находится со стороны водителя в моторном отсеке вверху).
- Поднимите устройство как можно выше и вытащите все разъемы снизу.
- Установите в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.
Как разобрать и собрать
Перед разборкой монтажного блока распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите где какие реле установлены, т.к. описание деталей что присутствует на внутренней стороне крышки не всегда помогает.
- Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждого блока.
- Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателей поворотов.
- После этого откручиваем саморезы, которые соединяют обе половинки корпуса.
На большинстве блоков старых моделей сверху устанавливаются саморезы. О большинстве новых ниже. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. Используйте тонкую плоскую отвертку, чтобы разделить обе половины корпуса. Если отсоединение не удалось, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Вскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Соберите в обратном порядке. Сначала поместите печатную плату на застежки одной половины корпуса, затем наденьте другую половину и слегка сожмите их, чтобы они соединились. Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата на месте, затем соберите обратно. Затем закрепите половинки корпуса саморезами.
Как ремонтировать
Внимательно осмотрите дорожки печатной платы. Если где-то между дорожками вы обнаружите грязь, смочите ее жидкостью для снятия лака и кисточкой. Следите за тем, чтобы лак не растворялся кистью. Удалив всю грязь, тщательно протрите гусеницы спиртом и высушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы. Осмотрите все разъемы.
Заменить в случае загрязнения или окисления. Если у вас нет для этого необходимых знаний, инструментов или запчастей, обратитесь к автоэлектрику. Не распыляйте на разъемы спреи для очистки контактов, велика вероятность того, что некоторые контакты не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатную плату нельзя отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит к вашему блоку, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.
Где находится предохранитель стеклоподъемников ВАЗ 2109. Блок монтажный
Электродвигатели мотор-редукторов (стеклоочистителей, омывателей заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода уменьшенного сечения (1 мм2). Цепи зарядки аккумулятора, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.
С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и вентилятора охлаждения двигателя. моторное реле (эти автомобили оснащены датчиком-выключателем нового типа, его контакты рассчитаны на большой ток, поэтому реле не требуется). Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет маркировку белого цвета возле разъема XII.
Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60
№ | НО | Назначение |
1 | 10 | Клапан омывателя фар |
2 | 10 | |
3 | 10 | Плафон внутреннего освещения |
4 | 20 | Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель |
5 | 20 | |
6 | 30 | Передние электрические стеклоподъемники Реле электрического стеклоподъемника |
7 | 30 | Очистители фар (в рабочем состоянии) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла |
8 | 7,5 | Левая противотуманная фара |
9 | 7,5 | Правая противотуманная фара |
10 | 7,5 | Подсветка моторного отсека Лампы освещения приборов Контрольная лампа наружного освещения Лампа прикуривателя |
11 | 7,5 | Фара правая (габаритный свет) |
12 | 7,5 | Фара правая (ближний свет) |
13 | 7,5 | Левая фара (ближний свет) |
14 | 7,5 | Левая фара (дальний свет) |
15 | 7,5 | Правая фара (дальний свет) |
16 | 15 | Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указания поворота) Лампа указателя поворота Обмотка возбуждения генератора (при запуске двигателя) |
17 | — | Запасной |
18 | — | Запасной |
19 | — | Запасной |
20 | — | Запасной |
Реле | ||
К1 | Реле включения очистителей фар | |
К2 | Реле-прерыватель для указателей поворота и сигнализации | |
К3 | Реле стеклоочистителя | |
К4 | Реле контроля ламп | |
К5 | Реле стеклоподъемника | |
К6 | Реле звукового сигнала | |
К7 | Реле обогрева заднего стекла | |
К8 | Реле дальнего света | |
К9 | Реле включения ближнего света |
Блок предохранителей 17.
3722До 1986 года противотуманные фары в задних фонарях и контрольная лампа противотуманных фар были защищены предохранителем № 15 монтажного блока. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и находится в отдельном пластиковом корпусе.
№ | НО | Назначение |
1 | 8 | Правая противотуманная фара |
2 | 8 | Левая противотуманная фара |
3 | 8 | Очистители фар (при включении) Реле включения очистителей фар (контакты) Клапан омывателя фар |
4 | 16 | Мотор омывателя фар Реле омывателя фар (катушка) Мотор отопителя Мотор омывателя лобового стекла Мотор омывателя заднего стекла Реле времени омывателя заднего стекла Клапан включения омывателя лобового и заднего стекол Катушка реле включения электровентилятор системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Освещение перчаточного ящика |
5 | 8 | Указатели поворота в режиме указателей поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Мотор-редуктор и реле стеклоочистителя Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Датчики температуры охлаждающей жидкости и уровня топлива |
6 | 8 | Фонари задние (стоп-сигналы) Плафон внутреннего освещения кузова Стеклоподъемники и реле стеклоподъемников |
7 | 8 | Подсветка номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа приборная и лампа прикуривателя Панель освещения рычагов отопителя |
8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
9 | 8 | Левая фара (габаритный свет) Левая задняя фара (габаритный свет) |
10 | 8 | Фара правая (габаритный свет) Фонарь задний правый (габаритный свет) |
11 | 8 | Реле указателей поворота и прерывателя аварийной сигнализации (в аварийном режиме) Сигнальная лампа |
12 | 16 | Элемент обогрева заднего стекла и реле обогрева Прикуриватель Розетка для переносной лампы |
13 | 8 | Правая фара (дальний свет) |
14 | 8 | Фара левая (дальний свет) Контрольная лампа включения дальнего света фар |
15 | 8 | Левая фара (ближний свет) |
16 | 8 | Фара правая (ближний свет) |
Реле | ||
К1 | Реле времени омывателя заднего стекла (451. 3747/2108-3747110, 2108-3747110-06) | |
К2 | Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02) | |
К3 | Реле-прерыватель стеклоочистителя (522.3747/2108-3747710) | |
К4 | Контактные перемычки вместо реле контроля исправности ламп Реле непрерывности ламп (4402.3747/21083-3747410, 21083-3747410-06) | |
К5 | Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12) | |
К6 | Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02) | |
К7 | Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12) | |
К8 | Реле включения звуковых сигналов (13. 3747/2105-3747210-10, 2105-3747210-12) | |
К9 | Реле включения электровентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12) | |
К10 | Реле включения обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12) | |
К11 | Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12) |
Плавкие вставки представляют собой коммутационный узел, защищающий электрооборудование автомобиля от коротких замыканий. Наличие такого элемента обеспечивает стабильную работу потребителей электроэнергии машины и проводов, подающих к ним питание. Блок предохранителей ВАЗ 2109старого образца, а новый устанавливается в моторном отсеке, что облегчает поиск и замену перегоревшей плавкой вставки.
[ Скрыть ]
Где находится БП и схема его подключения
Монтажный блок с предохранителями и реле находится под капотом, рядом с лобовым стеклом, с левой стороны автомобиля по ходу движения. За весь период производства девяток было спроектировано три типа таких устройств. Между собой они отличались количеством и расположением предохранителей и реле.
Расположение монтажного блока в ВАЗ 2109
старого образца
Рассмотрим описание блока предохранителей ВАЗ 2109 старого образца, который устанавливался на автомобили, выпущенные до 1998 года. Монтажный узел имел 11 электромагнитных реле, 16 плавких вставок и был отмечен 17,3722.
На фото — старый блок предохранителей
Блок предохранителей представляет собой пластиковый корпус с прозрачной крышкой. Он содержит условные обозначения, уточняющие назначение реле, номинал предохранителя, место его установки и защищаемые им электрические цепи. Благодаря этому будет легко узнать, где можно разместить то или иное защитное устройство.
Все компоненты блока размещены на двух печатных платах, установленных и соединенных между собой в два этажа. Такая конструктивная особенность узла сильно усложняла его ремонт, так как панель с печатной платой часто выходила из строя по разным причинам. Старый агрегат обслуживал электрооборудование автомобилей, в системе питания которых был карбюратор. Впоследствии этот элемент был модернизирован, спроектирован и изготовлен новый блок предохранителей ВАЗ 2109.
№ предохранителя/сила тока | Защищенные цепи |
F1 | Запасной |
F2 | Лампа аварийной сигнализации, прерыватель аварийной сигнализации, указатели поворота |
F3 | Плафон, задние стоп-сигналы |
F4 | Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, компонент обогрева заднего стекла |
F5 | Клаксон |
F6 | Запасной |
F7 | Освещение вещевого ящика, контрольная лампа включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки |
F8 | Запасной |
F9 | Запасной |
F10 | Фара габаритная левая |
F11 | Фара габаритная правая |
F12 | Фара ближнего света правая |
F13 | Фара ближнего света левая |
F14 | Фара дальнего света левая, контрольная лампа включения дальнего света |
F15 | Фара дальнего света правая |
F16 | Вольтметр, сигнальная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, стояночный тормоз, давление масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле-прерыватель, указатели поворотов |
Также будет полезно знать расшифровку реле.
Номер | назначение |
1 | Отвечает за работу элементов очистки фар. |
2 | Это реле определяет работу электродвигателя омывателя заднего стекла. |
3 | Этот компонент защищает от выхода из строя лампы указателей поворота, а также световой сигнализации. |
4 | Защищает электродвигатель стеклоочистителя от повреждений. |
5 | С помощью этих перемычек можно определить, работает лампа или нет. |
6 | Этот компонент защищает обогрев заднего стекла от перенапряжения. |
7 | Лампы дальнего света. |
8 | Фары ближнего света. |
9 | Без этого устройства работа вентилятора охлаждения двигателя будет невозможна. При поломке этого устройства есть вероятность перегрева мотора. |
10 | Отвечает за работу звукового сигнала. |
новый образец
Девятки производства ВАЗ и их модификации постоянно модернизировались. Это в полной мере относится и к элементам электрооборудования. Новый блок предохранителей ВАЗ 2109 и его схема несколько отличаются от старого блока. Внимательное изучение нового блока покажет заметные изменения в его конструкции. Установлено всего 9 реле, количество предохранителей осталось прежним. Новый ВАЗ 2109Блок предохранителей показал себя надежным и практичным в эксплуатации и обслуживании.
На фото — новый блок предохранителей ВАЗ 2109
Изменилось место установки плавких вставок, их конструкция. Они стали ножевидными, что обеспечивает надежный контакт в местах их размещения. В пластиковом корпусе осталась только одна печатная плата, что стало проще в обслуживании. Новый агрегат получил маркировку 2114-3722010-60. Эти блоки питания также были модернизированы. В первой конструкции нового БП реле К1 включало очистители фар, во второй конструкции реле К1 подключало вентилятор. Такие блоки были предназначены для девяток с электронной педалью газа.
№ предохранителя/сила тока | Защищенные цепи |
F1 (8A) | Запасной |
F2 (8A) | Запасной |
F3 (8A) | Запасной |
F4 (16А) | Цепь выключателя электродвигателя и печки, реле вентилятора радиатора |
F5 (3A) | Выключатель стояночного и гидравлического тормозов, стоп-сигнал аварийной сигнализации, датчик температуры, указатель температуры охлаждающей жидкости, указатель уровня топлива, указатель уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, поворотник сигнальные и сигнальные лампы, выключатель указателей поворота и прерыватель, выключатель аварийной сигнализации |
F6 (8A) | Выключатель освещения салона и стоп-сигнала |
F7 (8A) | Лампа и выключатель подсветки приборной панели, лампа подсветки вещевого ящика, лампа подсветки ручки прикуривателя и отопителя, лампа включения габаритов, подсветка номерного знака |
F8 (16A) | Двигатель вентилятора радиатора, звуковой сигнал |
F9 (8A) | Левый габаритный фонарь, задний левый габаритный фонарь |
F10 (8А) | Выключатель правого габаритного огня, правого габаритного фонаря, контрольной лампы и противотуманных фар |
F11 (8A) | Лампы указателей поворотов, выключатель и выключатель указателей поворотов, сигнальная лампа аварийного режима |
F12 (16A) | Гнездо для переноски лампы, прикуривателя |
F13 (8A) | Дальний свет правой фары |
F14 (8A) | Дальний свет (левая фара), контрольная лампа дальнего света |
F15 (8A) | Ближний свет правой фары |
F16 (8A) | Левая фара ближнего света |
Релейные значения на блоках нового образца.
Номер | За что отвечает |
K1 | Без этого компонента работа двигателя омывателя заднего стекла невозможна. |
К2 | Отвечает за работу лампочек поворотников, а также световой сигнализации. |
K3 | Отвечает за работу двигателя стеклоочистителя. |
К4 | Назначение реле — защита стоп-сигналов, а также габаритов автомобиля. |
K5 | Этот компонент обеспечивает работу фар дальнего света. |
К6 | Деталь обеспечивает работу омывателя фар. |
K7 | Это реле защищает от выхода из строя электродвигателя стеклоподъемника. Конечно, это актуально, если в вашем автомобиле установлены электрические стеклоподъемники. |
К8 | Клаксон. |
K9 | Защищает вентилятор системы охлаждения от перенапряжения. |
К10 | Обеспечивает работу устройства обогрева заднего стекла. |
K11 | Лампы ближнего света. |
Форсунка
Выбор блока предохранителей не зависит от используемой системы питания, ориентироваться следует на год выпуска автомобиля.
На девятках с инжектором помимо штатного блока питания с маркировкой 2114-3722010-60 устанавливается еще один вспомогательный. Его можно найти под передней панелью со стороны пассажира. Блок предохранителей ВАЗ 2109 (высокая панель) установлен новой конструкции.
Схема реле впрыска ВАЗ 2109
В БП три предохранителя и три электромагнитных реле.
Как снять и заменить блок
Такая операция может понадобиться при необходимости ремонта БП или его замены на новый блок. С этим справится даже начинающий водитель. Вам понадобится ключ на 10 (лучше всего использовать головку или торцевую головку). Перед снятием БП откройте капот моторного отсека автомобиля.
Процедура снятия блока питания:
- Отсоедините клеммы от аккумулятора. Это необходимо для предотвращения возможности короткого замыкания в электрооборудовании.
- Для удобства снимите защитную пластиковую верхнюю крышку блока питания.
- Блок крепится к корпусу двумя винтами (выворачиваются ключом).
- Отсоедините разъемы проводов. Один из них расположен в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимите резиновый защитный кожух, а затем, покачивая, разъедините разъем из стороны в сторону.
- Остальные разъемы находятся в нижней части блока питания. Чтобы добраться до них, снимаем два крайних реле, окрашенных в черный цвет. После этого корпус БП поднимается вверх и отсоединяются остальные разъемы.
Блок вынимается из моторного отсека для ремонта или замены. Установка его на место осуществляется в обратном порядке. При этом обратите внимание на резиновую прокладку между БП и кузовом автомобиля. Он должен быть целым, без трещин и разрывов, иначе его меняют на новый. Прокладка нужна для защиты БП от влаги, которая может вызвать короткое замыкание в электроцепи автомобиля.
Посмотреть видео канала АвтоМалина о снятии блока предохранителей ВАЗ 2109
Снятие и замена предохранителей
При выходе из строя любого элемента электрооборудования автомобиля в первую очередь проверяется исправность плавкой вставки или электромагнитного реле . Для этого снимите защитную крышку БП. Он легко снимается после нажатия на две защелки по бокам устройства. На обратной стороне крышки можно найти необходимую информацию о предохранителях и реле. Специалисты рекомендуют менять неисправные детали при отключенном аккумуляторе.
Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда удается обнаружить неисправность защитного устройства. Перед установкой новой плавкой вставки проверьте электрические цепи на предмет короткого замыкания. Если не удалить, все предохранители сгорят.
Порядок проверки исправности предохранителей будет следующим:
- Вынуть перегоревшую плавкую вставку.
- Измерительный прибор установлен в положение измерения сопротивления.
- Щупы прибора прикладывают к ножкам взрывателя и производят измерения.
- Сопротивление исправной детали должно быть близко к нулю.
- Если показания счетчика указывают на бесконечность, элемент неисправен.
Конструкция предохранителей старого блока и нового образца отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен предохранителями цилиндрической формы. Снимать их можно пальцами, но лучше делать это щипцами, чтобы не обжечься. Пинцеты уже предусмотрены в комплектации блоков новой конструкции.
Цилиндрические предохранители старых блоков устанавливаются в гнезда с пружинными зажимами. Эти фиксаторы часто окисляются, поэтому рекомендуется их чистить. Для этих целей хорошо подойдет школьный ластик, спирт, одеколон или растворитель. Нельзя использовать наждачную бумагу. Желательно подтянуть защелки, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.
Пинцет предохранительный Замена предохранителя
В БП новой конструкции установлены ножевые плавкие вставки. Имеют цифровое обозначение номинального тока на корпусе, а также цветовую схему, что облегчает поиск и замену неисправного устройства. Для замены накрывают неисправный прибор пинцетом и раскачивают его из стороны в сторону, при этом вытягивая предохранитель вверх. После нескольких попыток это сработает.
Автомобиль сложный механизм, с множеством различных узлов, деталей и электрических схем, читаем статью -. Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 чаще всего объединены в один блок — монтажный, он же блок предохранителей.
Что нужно знать о блоке предохранителей ВАЗ 2109?
- Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом. 908:20
- На сегодняшний день можно встретить два варианта монтажного блока «девятки»: старый, тип 17.3722, и новый, 2114-3722010-60/2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Основное их отличие – разное обозначение реле, разъемов и предохранителей; разные номиналы последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора системы охлаждения и времени омывателя заднего стекла.
- Обозначения на корпусе блока предохранителей — это порядковые номера предохранителей, которые позволяют определить по блок-схеме, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом он соответствовал предохранителю № 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 — предохранитель №3) отвечает за омыватели и фароочистители и т.д.
Схема блока предохранителей ваз 2109.
Блок монтажный 17.3722.
- (К6) реле омывателей фар;
- (К1) реле времени омывателя заднего стекла;
- (К2) реле-прерыватель указателей поворотов и сигнализации;
- (К3) реле стеклоочистителя;
- контактные перемычки вместо реле контроля исправности ламп;
- (К10) реле обогрева заднего стекла; 908:20 запасной предохранитель
- ;
- (К5) реле дальнего света;
- (К11) реле включения ближнего света фар; предохранитель
- ;
- (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
- (К8) реле включения звукового сигнала;
Блок монтажный 2114-3722010-60.
- запасные предохранители F17-F29.
Схема подключения монтажного блока 2114-3722010-60.
- наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки.
- предохранители F1-F16.
- Реле включения ближнего света фар К9.
- Реле дальнего света К8.
- реле включения звуковых сигналов К6.
- Реле обогрева заднего стекла К7.
- Реле включения очистителей фар К1.
- Реле стеклоподъемников К5.
- Реле контроля исправности ламп К4. 908:20
- Реле стеклоочистителя К3.
- реле-выключатель указателей поворота и сигнализации К2.
Схема подключения монтажного блока 17.3722.
- реле-выключатель указателей поворота и сигнализации К2;
- Реле стеклоочистителя К3;
- Реле стеклоподъемника (не установлено) К7;
- Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
- Реле времени омывателя заднего стекла К1; 908:20
- реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
- Реле очистки фар К6;
- Реле обогрева заднего стекла К10;
- реле включения звукового сигнала К8;
- Реле дальнего света фар К5;
- реле включения ближнего света фар К11;
- наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки;
Возможные неисправности блока предохранителей ВАЗ 2109 и способы их устранения.
1. Перегорел предохранитель (один или несколько).
Это самая распространенная поломка, которая может случиться с монтажным блоком. Исправить это просто: купите новый подходящий предохранитель с нужной силой тока и установите его вместо старого. Но не забудьте выяснить причины отказа их прошлой системы. В противном случае проблема может повториться.
2. Окисление контактов платы с токоведущими дорожками.
Еще одна достаточно распространенная проблема, связанная с не самым удачным расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода. Именно она является здесь источником проблем, решить которые можно двумя способами: первый – приобрести новый монтажный блок и установить его на место существующего, а второй – просто зачистить окислившиеся контакты. С первым вариантом все понятно. Что касается второго, то тут тоже все предельно просто, главное подойти ответственно, и выполнять все действия очень внимательно и аккуратно.
Итак, отключаем все реле и предохранители в блоке, снимаем плату, очищаем ее обычным растворителем (здесь важно не повредить дорожки микросхемы, паяльником тоже придется поработать), и ставим все обратно в обратном порядке.
Слаженная работа автомобиля обеспечивается множеством сложных механизмов и агрегатов.
Для правильной работы всей системы автомобиля используется электричество.
Предохранители используются для защиты электрической системы от перегрузок. Все предохранители объединены в один монтажный блок. ВАЗ 2109Электрическая схема блока предохранителей представляет собой небольшую плату предохранителей
.
Базовые знания о блоке на ваз 2109
- Эта плата находится под капотом автомобиля с левой стороны около моторного щита под лобовым стеклом.
- Схема электропроводки блока предохранителей ВАЗ 2109 выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, соответственно и разъемы для них разные. 908:20
Структура схемы блока предохранителей старого образца
Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый представляет собой печатную плату, к которой методом пайки крепятся все соединительные элементы с контактными площадками. Второй – установка реле и предохранителей.
Ниже приведена расшифровка этикетки.
Реле
- К1 — отвечает за время омывания стекла сзади.
- К2 — поворотники и аварийка. 908:20
- К3 — стеклоочиститель.
- К5 — фары дальнего света.
- К6 — очиститель фар.
- К8 — отвечает за сигнал.
- К9 — включение вентилятора в системе охлаждения двигателя.
- К10 — отвечает за обогрев заднего стекла.
- К11 — фары ближнего света.
Состав схемы нового блока
- К1 — очиститель фар.
- К2 — прерыватель поворотников и мигалок. 908:20
- К3 — стеклоочиститель.
- К4 — контроль исправности лампочек.
- К5 — отвечает за электростеклоподъемники.
- К6 — звуковой сигнал.
- К7 — обогрев стекла заднего вида.
- К8 — дальний свет.
- К9 — ближний свет.
Автоматические выключатели
Для различения разных патронов предохранителей принято использовать в обозначении
латинскую букву F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает ток, а буква А означает, что данный тип предусмотрен для защиты от
токов короткого замыкания. Схема подключения предохранителей
ВАЗ 2109 обозначена так.
- F1 — очистители фар. Используйте предохранитель (10А).
- F2 — повороты и аварийка (10А).
- F3 — задние стоп-сигналы и потолок салона (10А).
- F4 — обогрев стекла и прикуриватель (20А).
- F5 — сигнально-вентилятор охлаждения (20А).
- F6 — электростеклоподъемники передних дверей (30А).
- F7 — очиститель фар (во время работы) и вентилятор отопителя (30А).
- F8 — противотуманная фара L (7,5А).
- F9 — противотуманная фара Р (7,5А).
- F10 — Лампа освещения приборной панели, подкапотного освещения и освещения номерного знака (7,5А).
- F11 — правый габарит и фара (7,5А).
- F12 — Фары ближнего света Р (10А).
- F13 — Фары ближнего света L (7,5А).
- F14 — фары дальнего света L и контрольная лампа включения этих фар (7,5А). 908:20
- F15 — Фары дальнего света Р (7,5А).
- F16 — витки (15А).
Инструкция по замене предохранителя
При возникновении проблемы с каким-либо электроприбором в автомобиле первым делом следует проверить предохранитель, отвечающий за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, ремонт своими руками не составит труда даже новичку в этом деле.
Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок дверей.
Меры предосторожности
В случае поломки и последующего ремонта необходимо принять меры предосторожности.
- При ремонте автомобильного электрооборудования обязательно отключите провод
от минусовой клеммы аккумуляторной батареи. - При замене предохранителей соблюдайте установленную маркировку. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
- Также нельзя замыкать провода для проверки цепи на наличие искры, это повлечет за собой
прогар токоведущей дорожки. - Если есть необходимость снять блок, то нельзя использовать для этой цели металлическую отвертку
. Это может привести к замыканию реле и выгоранию тех же дорожек
, что приведет к выходу из строя всей платы.
Важные моменты
Если у Вас неисправна электрическая цепь ВАЗ 21093 и перед Вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите двигатель
вентилятор, который находится в системе охлаждения через реле.
При игнорировании этого дорожки, по которым течет ток, сгорят. Если задача обратная, то есть будем менять старый на новый, то нужно установить новый вариант датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.
Какие проблемы могут быть с цепями предохранителей
Проблем может быть несколько на ваз 21093 электрическая цепь.
- Схема электрооборудования ВАЗ 21093 легко меняется и заменить ее самостоятельно не составляет труда. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно разобраться и без него.
- Вся процедура проводится аккуратно и без спешки.
- Отключите все имеющиеся предохранители и реле.
- Удалить плату. Затем либо заменить, либо почистить старый.
- Аккуратно очистите токопроводящие дорожки растворителем, вобще все
крайне внимательно и осторожно, так как токоведущие дорожки легко можно
повредить, а если их повредить, то придется паять. - Соберите в обратном порядке. Электросхема
- ВАЗ 21093 готова выполнять свои функции.
Рант авто Митино.
Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для соединения с колодками жгута проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажного блока ВАЗ 2109тип 17.3722.
На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке используются плавкие предохранители ножевого типа. Контактное соединение таких предохранителей более надежно, так как они имеют большую площадь контакта.
Взаимозаменяемость разъемов штекеров жгута проводов идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже
На автомобилях с инжекторным двигателем применяются монтажные блоки, аналогичные 2114-3722010-60, но имеют другое подключение к радиатору.
Расположение заглушек монтажного блока показано ниже.
Номиналы предохранителей и защищаемые цепи указаны ниже.* Номера предохранителей с буквой F относятся к предохранителям в монтажном блоке 2114-3 и 22010-60
Номер предохранителя’ | Защищенные цепи |
1 (8А) F9 (7,5А) | Правая противотуманная фара |
2 (8А) F8 (7,5А) | Левая противотуманная фара |
3 (8 А) F1 (10 А) | Очистители фар (при включении). Реле включения очистителей фар (контакты). Клапан омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Моторизованный очиститель заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика |
5 (8 А) F16 (15 А) | Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа дроссельной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр |
6 (8 А) ФЗ (10 А) | Фонари задние (стоп-сигналы). Купол внутреннего освещения |
6(8A) F6(30A) | Электрические стеклоподъемники передних дверей. Реле стеклоподъемника |
7 (8 А) F10 (7,5 А) | Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) F10 (7,5 А) | Фара левая (габаритный свет). Фонарь задний левый (габаритный фонарь) |
10 (8А) F11 (7,5А) | Фара правая (габаритный свет). Фонарь задний правый (габаритный фонарь) |
11 (8 А) F2 (10 А) | Указатели поворота и реле аварийного выключателя (в режиме сигнализации). Сигнальная лампа |
12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
13 (8А) F15(7,5А) | Фара правая (дальний свет) |
14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
15 (8 А) F13 (7,5 А) | Фара левая (ближний свет) |
16 (8А) F12 (7,5А) | Фара правая (ближний свет) |
админ 06.10.2011
«Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»
Схема расположения предохранителей на ваз 2109 карбюратор.
Монтажный блок. Предохранители блока отопителя, установленные в автомобиле старого образцаДля обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных систем электрооборудования позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их сменными деталями. Для поиска неисправных элементов не нужно разбирать весь автомобиль – достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они помогают нам в этом. Далее представляем электрические схемы МБ автомобилей ВАЗ.
Распиновка монтажного блока 2107
№ предохранителя | Защищенные цепи |
---|---|
Ф1(8А)(10А) | Фонари задние(фонари заднего хода). Мотор отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка) |
F2(8А)(10А) | Электродвигатели стеклоочистителя и омывателя лобового стекла. Электродвигатели стеклоочистителя и омывателя фар. Реле стеклоочистителя. Реле стеклоочистителя и омывателя фар (контакты) |
Ф3(8А)(10А) | Запасной |
F4(8А)(10А) | Запасной |
F5(16А)(20А) | Элемент обогрева заднего стекла и реле обогрева (контакты) |
F6(8А)(10А) | Прикуриватель. Розетка для переносной лампы |
F7(16А)(20А) | Звуковые сигналы и реле звуковых сигналов |
F8(8А)(10А) | Указатели поворотов в режиме тревоги. Выключатель и реле-прерыватель указателей поворотов и сигнализации в режиме тревоги |
F9(8А)(10А) | Регулятор напряжения генератора (для автомобилей с генератором Г-222) |
Ф10(8А)(10А) | Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения двигателя вентилятора (обмотка). Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумулятора. Комбинация приборов. Вольтметр. Электропневматическая система управления клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза |
Ф11(8А)(10А) | Фонари задние (стоп-сигналы). |
Ф12(8А)(10А) | Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете) |
Ф13(8А)(10А) | Левая фара(дальний свет). Дальний свет |
Ф14(8А)(10А) | Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа моторного отсека. Контрольная лампа включения габаритного освещения |
Ф15(8А)(10А) | Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика |
Ф16(8А)(10А) | Правая фара (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете) |
Ф17(8А)(10А) | Левая фара (ближний свет) |
Блок-схема монтажная 2105-3722010-02 ВАЗ 21054, 21074
Цепи, защищенные предохранителями
№ предохранителя | Защищенные цепи |
---|---|
Ф1(10А) | Фонари заднего хода. Мотор отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла (обмотка). |
Ф2 (10А) | Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар (контакты). |
Ф3 (10А) | Запасной. |
Ф4 (10А) | Запасной. |
Ф5(20А) | Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты). |
F6 (10А) | Прикуриватель. Смотреть. |
F7(20А) | Звуковой сигнал. Реле включения звукового сигнала. Двигатель вентилятора охлаждения радиатора. Реле электродвигателя вентилятора охлаждения радиатора (контакты) |
F8 (10А) | Указатели поворота (в режиме тревоги). Индикатор поворотников (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Выключатель сигнализации с контрольной лампой. |
F9 (7,5 А) | Фонари задние противотуманные. Сигнализатор включения ламп задних противотуманных фар. |
Ф10 (10А) | Указатели поворота (в режиме указателя поворота). Реле прерывателя поворотников. Индикатор указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Индикатор стояночного тормоза. сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийный индикатор рабочей тормозной системы. Индикатор заряда батареи. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701). |
Ф11 (10А) | Светильники внутреннего освещения. Стоп-сигналы. Лампы освещения багажного отделения. |
F12 (10А) | Фары дальнего света (правая блок-фара). |
Ф13 (10А) | Фары дальнего света (левая фара). Сигнализатор дальнего света. |
Ф14 (10А) | Передний габаритный фонарь (левая фара). Задний габаритный фонарь (правый фонарь). Подсветка номерного знака. Сигнализатор включения габаритных огней. |
Ф15 (10А) | Передний габаритный фонарь (правая фара). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Подсветка перчаточного ящика. Часы(лампа освещения). |
Ф16(10А) | Фары ближнего света (правая блок-фара). Реле омывателя фар (катушка реле). |
Ф17(10А) | Ближний свет фар (левая блок-фара). |
Распиновка монтажного блока 2108
Вот новый строительный блок. Для блока старого образца схема в целом одинакова, но некоторые контакты (менее 5%) могут не совпадать.
принципиальная схема монтажного блока LADA Samara(ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация выводов в соединительных колодках, цвет проводов и подключаемых к ним электрических цепей.
Соединитель | Связаться с | Цвет провода | Цель |
---|---|---|---|
Х1 (Ш1) | 1 | Б | электростеклоподъемники |
2 | Г | Замок зажигания (кл. 15/2) | |
3 | ГП | ||
4 | ДЖГ | Выключатель электродвигателя отопителя | |
5 | Р | выключатель зажигания (кл. 30/1) | |
6 | КР | Замок зажигания (кл. 30) | |
7 | дверной замок | ||
8 | Р | выключатель зажигания (Кл. 50) | |
Х2 (Ш2) | 1 | БГ | переключатель стеклоочистителя заднего стекла |
2 | Г | Выключатель указателя поворота (правый) | |
3 | РП | выключатель стоп-сигнала | |
4 | Б | Лампа индикатора целостности | |
5 | ЕСЛИ | ||
6 | ГБ | дверь передняя левая | |
7 | О | ||
8 | 34 | контрольная лампа дальнего света | |
9 | — | ||
10 | 4 | выключатель заднего противотуманного фонаря | |
11 | середина | Контрольная лампа резерва топлива | |
12 | ЕСЛИ | контрольная лампа уровня топлива | |
13 | боеголовка | плафон | |
14 | кг | контрольная лампа ручного тормоза | |
15 | чч | Переключатель указателей поворота (левый) | |
16 | Электродвигатель очистителя фар | ||
17 | — | ||
Х3 (Ш4) | 1 | и | датчик скорости |
2 | ЧП | выключатель сигнализации | |
3 | ГП | Переключатель указателя поворота | |
4 | Сб | контрольная лампа уровня масла | |
5 | Х | вес | |
6 | РБ | Контрольная лампа уровня омывающей жидкости | |
7 | RO | Контрольная лампа износа тормозных накладок | |
8 | 3 в | выключатель фар | |
9 | ЖЗ | переключатель стеклоочистителя | |
10 | ПГ | переносной патрон для лампы | |
11 | Замок зажигания (Кл. 15) | ||
12 | РФ | Выключатель омывателя заднего стекла | |
13 | |||
14 | и | контрольная лампа противотуманных фар | |
15 | |||
16 | СГ | датчик давления масла | |
17 | |||
18 | Р | ||
19 | СО | переключатель стеклоочистителей | |
20 | ИЗ | переключатель стеклоочистителей | |
21 | О | выключатель заднего противотуманного фонаря | |
Х4 (Ш5) | 1 | Запрос предложений | Вкл и контрольная лампа обогрева заднего стекла |
2 | ГБ | Переключатель света фар (дальний свет) | |
3 | О | стеклоочиститель | |
4 | боеголовка | выключатель наружного освещения | |
5 | отдо | Реостат освещения приборов | |
6 | Р | батарея | |
7 | БВ | переключатель стеклоочистителя и омывателя | |
8 | О | колодка Ш4 монтажного блока клемм 3 | |
9 | МФ | выключатель звукового сигнала | |
10 | БП | выключатель стоп-сигнала | |
11 | Р | батарея | |
12 | совместное предприятие | Переключатель света фар (ближний свет) | |
13 | сигнальная лампа | ||
14 | — | ||
15 | — | ||
16 | РГ | Контрольная лампа уровня тормозной жидкости | |
17 | ЗБ | указатель температуры охлаждающей жидкости | |
18 | КБ | контрольная лампа заряда аккумулятора | |
19 | ЖЧ | выключатель противотуманных фар | |
20 | РЗ | Контрольная лампа уровня охлаждающей жидкости | |
21 | И | тахометр | |
Х5 (W5) | 1 | 3 | дальний свет (правый) |
2 | 3 часа | дальний свет (левый) | |
3 | МФ | ближний свет (левый) | |
4 | Р | стартер (Кл. 50) | |
5 | ПБ | Вентилятор охлаждения радиатора | |
6 | ИЗ | ближний свет (правый) | |
Х6 (W6) | 1 | — | |
2 | 3 | ||
3 | МС | указатель поворота (левый передний) | |
4 | — | ||
5 | — | ||
6 | — | ||
7 | — | ||
8 | ЖЧ | габаритный фонарь (правый передний) | |
9 | боеголовка | термостат электровентилятора | |
10 | ЖЧ | габаритный фонарь (левый передний) | |
11 | Г | указатель поворота (правый передний) | |
12 | выключатель света заднего хода | ||
13 | РГ | Датчик уровня тормозной жидкости | |
Х7 (W7) | 1 | — | |
2 | ДЖГ | Электродвигатель очистителя фар | |
3 | Б | Электродвигатель очистителя фар | |
4 | — | ||
5 | Сб | датчик уровня масла | |
6 | МФ | звуковые сигналы | |
7 | ИЗ | датчик скорости | |
8 | ЗБ | датчик температуры охлаждающей жидкости | |
9 | КБ | генератор (Кл. 61) | |
10 | Р | насос омывателя ветрового стекла | |
11 | боеголовка | Выключатель подкапотного освещения | |
12 | РБ | Датчик уровня омывающей жидкости | |
13 | РФ | тормозные колодки | |
14 | — | ||
15 | КП | тахометр | |
16 | РЗ | датчик уровня охлаждающей жидкости | |
17 | ДЖБ | Реле противотуманных фар | |
Х8 (Ш8) | 1 | ЖП | Реле противотуманных фар |
2 | ЖЧ | противотуманная фара (левая) | |
3 | И | противотуманная фара (правая) | |
4 | ГП | катушка зажигания | |
5 | Р | генератор (кл. 30) | |
6 | Р | генератор (кл. 30) | |
7 | — | ||
С | РФ | Реле противотуманных фар | |
Х9 (Ш9) | 1 | РФ | |
2 | Г | указатель поворота (правый задний) | |
3 | БГ | el очиститель заднего стекла двигателя | |
4 | ОС | задние противотуманные фары | |
5 | МФ | задняя дверь | |
6 | ЕСЛИ | дверь передняя правая | |
7 | боеголовка | плафон | |
8 | кг | датчик ручного тормоза | |
9 | боеголовка | кнопки тревоги открытой двери | |
10 | |||
11 | ИЗ | подсветка номерного знака | |
12 | ГБ | дверь передняя левая | |
13 | Б | плафон | |
14 | Р | стоп-сигналы | |
15 | И | габаритный фонарь (правый задний) | |
16 | 3 | фонарь заднего хода | |
17 | ЖЧ | габаритный фонарь (левый задний) | |
18 | ДЖГ | очиститель заднего стекла | |
19 | Элементы обогрева заднего стекла | ||
Х11 (Ш11) | 1 | И | насос |
2 | РФ | Клапан омывателя заднего стекла | |
3 | — | ||
4 | И | насос | |
5 | боеголовка | Лампа моторного отсека | |
6 | — | ||
7 | — | ||
8 | КЧ | Лампа моторного отсека | |
9 | Б | ||
10 | электродвигатель стеклоочистителя | ||
11 | — | ||
12 | СО | датчик аварийного давления масла | |
13 | — | ||
14 | Р | Клапан омывателя ветрового стекла | |
15 | СО | электродвигатель стеклоочистителя | |
16 | ИЗ | электродвигатель стеклоочистителя | |
17 | ДЖБ | электродвигатель стеклоочистителя | |
18 | — | ||
19 | — |
Распиновка монтажного блока 2109
Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для подключения к блокам жгута проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем применяются монтажные блоки, аналогичные 2114-3722010-60, но имеют другое подключение вентилятора охлаждения радиатора.
Предохранитель №’ | Защищенные цепи |
1 (8А) F9 (7,5А) | Правая противотуманная фара |
2 (8А) F8 (7,5А) | Левая противотуманная фара |
3 (8 А) F1 (10 А) | Очистители фар (при включении). Реле включения очистителей фары (контакты). Клапан омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в рабочем состоянии). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Моторизованный очиститель заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика |
5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа дроссельной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр |
6 (8 А) ФЗ (10 А) | Фонари задние (стоп-сигналы). Купол внутреннего освещения |
6(8А) F6(30А) | Электрические стеклоподъемники передних дверей. Реле стеклоподъемника |
7 (8 А) F10 (7,5 А) | Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь) |
10 (8А) F11 (7,5А) | Фара правая (габаритный свет). Фонарь задний правый (габаритный фонарь) |
11 (8 А) F2 (10 А) | Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа |
12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
13 (8А) F15(7,5А) | Правая фара (дальний свет) |
14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
16 (8А) F12 (7,5А) | Правая фара (ближний свет) |
Распиновка монтажного блока 2110
Цепи, защищенные предохранителями
№ предохранителя | Защищенные цепи |
---|---|
Ф1(5А) | Лампы освещения номерного знака. Лампы приборной панели. Контрольная лампа габаритных огней. Лампа багажника. Габаритные фонари |
F2(7,5А) | Левая фара (ближний свет) |
Ф3(10А) | Левая фара (дальний свет) |
Ф4(10А) | Правая противотуманная фара |
Ф5(30А) | Двигатели стеклоподъемника двери |
Ф6(15А) | переносная лампа |
F7(20А) | Электродвигатель вентилятора охлаждения двигателя. Рог |
F8(20А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
Ф9(20А) | Клапан рециркуляции. Очистители и омыватели лобового, заднего стекла и фар. |
Ф10(20А) | Запасной |
Ф11(5А) | Лампы габаритных огней правого борта |
F12 (7,5 А) | Правая фара (ближний свет) |
Ф13(10А) | Правая фара (дальний свет). |
Ф14(10А) | Левая противотуманная фара |
Ф15(20А) | Обогрев сиденья. Замок замка багажника |
Ф16(10А) | Реле-прерыватель указателей поворота и сигнализации (в режиме сигнализации). Индикатор аварийной сигнализации |
F17(7,5А) | Лампа освещения салона. Лампа индивидуального освещения. Лампа подсветки замка зажигания. |
Ф18(25А) | Лампа перчаточного ящика. Контроллер отопителя. Прикуриватель |
Ф19(10А) | Блокировка дверных замков. Реле контроля исправности стоп-сигнала и ламп габаритного света. Указатели поворотов с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Дисплей блока управления бортовой системой. Приборный щиток. Часы (или маршрутный компьютер) |
F20(7,5А) | Задние противотуманные фонари |
Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112
Распиновка монтажного блока 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.
Нумерация штекеров соединительных колодок монтажного блока ВАЗ 2113, 2114, 2115
Блок монтажный новой модели ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
К1-реле включения очистителей фар;
К2 — реле-прерыватель указателей поворотов и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемников;
К6 — реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1-F20 — предохранители;
Х11 — клеммы колодки жгута проводов
Таблица цепей защищаемых предохранителями на ВАЗ 2114
Номер предохранителя | Сила тока, А | Цепи, защищенные предохранителем |
F1 | 20 | Реле включения задних противотуманных фонарей. Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фонарей |
Ф2 | 10 | Указатели поворотов, указатели поворотов и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
F3 | 7,5 | Переднее освещение салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа освещения выключателя зажигания Лампа контроля системы управления двигателем. Тормозные фонари. Бортовой компьютер (если установлен) |
F4 | 20 | Картридж для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла |
F5 | 20 | Звуковой сигнал. Реле включения звукового сигнала. Мотор вентилятора охлаждения. Предохранитель вентилятора. |
F6 | 30 | Электрические стеклоподъемники. Реле стеклоподъемника (контакты) |
F7 | 30 | Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (во время работы) Предохранитель прикуривателя. Подсветка перчаточного ящика. Реле включения обогрева заднего стекла (обмотка) |
F8 | 7,5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара |
F9 | 7,5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара |
Ф10 | 7,5 | Лампы габаритного света по левому борту. Контрольная лампа включения габаритного света. Освещение номерного знака. Лампа моторного отсека Выключатель освещения приборов. Предохранитель подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
F11 | 7,5 | Габаритные огни по правому борту |
F12 | 7,5 | Фара правая (низкая) |
Ф13 | 7,5 | Фара левая (ближний свет) |
F14 | 7,5 | Левая фара (дальний свет). Контрольная лампа дальнего света |
Ф15 | 7,5 | Правая фара (дальний свет) |
Ф16 | 15 | Указатели поворотов, реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы управления. Комбинация инструментов. Контрольная лампа низкого давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Индикатор низкого заряда батареи. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Передний дворник. Регулятор обогрева сидений. |
Автомобиль — это сложный механизм с множеством различных узлов, деталей и электрических схем, читаем статью — . Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 чаще всего объединены в один блок — монтажный, он же блок предохранителей.
Что нужно знать о блоке предохранителей ВАЗ 2109?
- Блок предохранителей на ВАЗ 2109 расположен под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом. 908:20
- На сегодняшний день можно встретить два варианта монтажного блока «девятки»: старый, тип 17. 3722, и новый, 2114-3722010-60/2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Основное их отличие – разное обозначение реле, разъемов и предохранителей; разные номиналы последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора системы охлаждения и времени омывателя заднего стекла.
- Обозначения на корпусе блока предохранителей — это порядковые номера предохранителей, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом он соответствовал предохранителю № 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 — предохранитель №3) отвечает за омыватели и фароочистители и т.д.
Схема блока предохранителей ваз 2109.
Блок монтажный 17.3722.
- (К6) реле омывателей фар;
- (К1) реле времени омывателя заднего стекла;
- (К2) реле-прерыватель указателей поворотов и сигнализации;
- (К3) реле стеклоочистителя;
- контактные перемычки вместо реле контроля исправности ламп;
- (К10) реле обогрева заднего стекла; 908:20 запасной предохранитель
- ;
- (К5) реле дальнего света;
- (К11) реле включения ближнего света фар; предохранитель
- ;
- (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
- (К8) реле включения звукового сигнала;
Блок монтажный 2114-3722010-60.
- запасные предохранители F17-F29.
Схема подключения монтажного блока 2114-3722010-60.
- наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки.
- предохранители F1-F16.
- Реле включения ближнего света фар К9.
- Реле дальнего света К8.
- реле включения звуковых сигналов К6.
- Реле обогрева заднего стекла К7.
- Реле включения очистителей фар К1.
- Реле стеклоподъемников К5.
- Реле контроля исправности ламп К4. 908:20
- Реле стеклоочистителя К3.
- реле-выключатель указателей поворота и сигнализации К2.
Схема подключения монтажного блока 17.3722.
- реле-выключатель указателей поворота и сигнализации К2;
- Реле стеклоочистителя К3;
- Реле стеклоподъемника (не установлено) К7;
- Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
- Реле времени омывателя заднего стекла К1; 908:20
- реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
- Реле очистки фар К6;
- Реле обогрева заднего стекла К10;
- реле включения звукового сигнала К8;
- Реле дальнего света фар К5;
- реле включения ближнего света фар К11;
- наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки;
Возможные неисправности блока предохранителей ВАЗ 2109 и способы их устранения.
1. Перегорел предохранитель (один или несколько).
Это самая частая поломка, которая может случиться с монтажным блоком. Исправить это просто: купите новый подходящий предохранитель с нужной силой тока и установите его вместо старого. Но не забудьте выяснить причины отказа их прошлой системы. В противном случае проблема может повториться.
2. Окисление контактов платы с токоведущими дорожками.
Еще одна достаточно распространенная проблема, связанная с не самым удачным расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода. Именно она является здесь источником проблем, решить которые можно двумя способами: первый – приобрести новый монтажный блок и установить его на место существующего, а второй – просто зачистить окислившиеся контакты. С первым вариантом все понятно. Что касается второго, то тут тоже все предельно просто, главное подойти ответственно, и выполнять все действия очень внимательно и аккуратно.
Итак, отключаем все реле и предохранители в блоке, снимаем плату, очищаем ее обычным растворителем (здесь важно не повредить дорожки микросхемы, еще придется поработать паяльником), и в обратном порядке приказ вернуть все на место.
Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для объединения электропроводки. Основной задачей блока питания является предотвращение поломок электрооборудования, установленного в автомобиле.
Блоки крепления предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница
Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива (инжектор или карбюратор) абсолютно не играет роли. БП будут отличаться только годом выпуска автомобиля. То есть монтажные блоки для инжектора и карбюратора одинаковые.
Блок предохранителей ВАЗ 2109 где он находится
Нужный блок находится под капотом напротив места водителя, фактически под самим лобовым стеклом.
Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница
Всю линейку ВАЗ 2109 можно разделить на две категории — выпуска до 1998 года и выпуска после 1998 года. Старые автомобили комплектуются блоком питания с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле, проволочные контакты и предохранители припаяны к плате. На обновленных версиях «девяток», выпускавшихся после 1988 года, БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.
BP 17.3722
Различия между старой и обновленной версиями следующие:
- Элементы монтажного блока маркируются по-разному.
- Номинал предохранителя другой.
- В новом блоке нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.
Крепление блока предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
Защищенная цепь | Сила тока | Номер предохранителя |
Запасной | 10А | Ф1 |
Аварийная сигнальная лампа, прерыватель аварийной сигнализации, указатели поворота | 10А | Ф2 |
Плафон, задние стоп-сигналы | 10А | Ф3 |
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, компонент обогрева заднего стекла | 20А | F4 |
Клаксон | 20А | Ф5 |
Запасной | 30А | Ф6 |
Освещение вещевого ящика, контрольная лампа, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя ветрового стекла, электродвигатель вентилятора печки | 30А | Ф7 |
Запасной | 7,5 А | Ф8 |
Запасной | 7,5 А | Ф9 |
Фара габаритная левая | 7,5 А | Ф10 |
Фара габаритная правая | 7,5 А | Ф11 |
Фара ближнего света правая | 7,5 А | Ф12 |
Фара ближнего света левая | 7,5 А | Ф13 |
Фара дальнего света левая, контрольная лампа включения дальнего света | 7,5 А | Ф14 |
Фара дальнего света правая | 7,5 А | Ф15 |
Вольтметр, сигнальная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, стояночный тормоз, давление масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле-прерыватель, указатели поворотов | 15А | Ф16 |
Блок монтажный реле ВАЗ 2109 старого образца, расшифровка
Блок предохранителей монтажный ВАЗ 2109 нового типа для карбюраторных и инжекторных двигателей, расшифровка
Новый блок питания
Защищенная цепь | Номинальный ток | Номер предохранителя |
Запасной | 8А | 1 |
Запасной | 8А | 2 |
Запасной | 8А | 3 |
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора | 16А | 4 |
Выключатель стояночного тормоза и гидравлической тормозной системы, аварийная лампа тормозной системы, датчик аварийного давления масла и сигнальная лампа, датчик температуры, указатель температуры охлаждающей жидкости, сигнальная лампа уровня топлива, указатель уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольные и сигнальные лампы поворотников, выключатель и прерыватель поворотников, аварийный выключатель | 3А | 5 |
Выключатель освещения салона и стоп-сигнала | 8А | 6 |
Выключатель ламп и подсветки панели приборов, лампа подсветки вещевого ящика, лампа подсветки ручки прикуривателя и отопителя, лампа управления включением габаритов, лампы освещения салона | 8А | 7 |
Двигатель вентилятора радиатора, звуковой сигнал | 16А | 8 |
Габаритный огонь левый, габаритный фонарь задний левый | 8А | 9 |
Правый габаритный огонь, правый габаритный фонарь, выключатель контрольной лампы и противотуманных фар | 8А | 10 |
Лампы указателей поворотов, выключатель и переключатель указателей поворотов, сигнальная лампа аварийного режима | 8А | 11 |
Гнездо для переноски лампы, прикуривателя | 16А | 12 |
Дальний свет (правая фара) | 8А | 13 |
Дальний свет (левая фара), сигнализатор дальнего света | 8А | 14 |
Ближний свет (правая фара) | 8А | 15 |
Ближний свет (левая фара) | 8А | 16 |
Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
Где находится схема предохранителей
Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей блок.
Как определить, что предохранитель перегорел
Неисправность предохранителя можно определить по расплавленной нити — плавкому элементу, который плавится и замыкает контакты, предотвращая воздействие высокого напряжения на электрооборудование.
Меры предосторожности при работе под напряжением
Обязательно отсоедините отрицательную клемму от аккумулятора.
Демонтаж и замена предохранителей своими руками (подробно)
Заказ:
Добрый день. Сегодня в нашем автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.
Артикул:
Блок крепления предохранителей — 2114-3722010
Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется
Схема и расположение предохранителей ВАЗ 2108, 11099, 2
Открываем капот. Под лобовым стеклом вы увидите монтажный блок.
Внутри вы найдете специальный пинцет для замены предохранителей.
Следующим шагом является удаление предохранителя и его замена.
Блок предохранителей со снятой крышкой.
Под панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.
За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.
Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:
№ предохранителя | За что отвечает: | |
Противотуманная фара с правой стороны | ||
Противотуманная фара с левой стороны | ||
омыватель фар | ||
Вентилятор отопителя | ||
поворотники | ||
Давление масла | ||
Освещение салона | ||
Электрические стеклоподъемники | ||
Номерной знак | ||
Звуковой сигнал | ||
Габарит фонаря заднего правого | ||
аварийный | ||
Элемент обогрева заднего стекла | ||
Фара правая | ||
Фара левая | ||
Ближний свет левой фары | ||
Ближний свет правой фары | ||
Запасной | ||
Запасной | ||
омыватель фар | ||
Вентилятор отопителя | ||
Давление масла | ||
Задние тормоза | ||
Номерной знак | ||
Вентилятор радиатора | ||
Левый хвостовой зазор | ||
Задний правый маркер | ||
Аварийный сигнал | ||
Прикуриватель | ||
Дальний свет правой фары | ||
Дальний свет левой фары | ||
Ближний свет левой фары | ||
Ближний свет правой фары |
Слаженная работа автомобиля обеспечивается множеством сложных механизмов и агрегатов.
Для корректной работы всей системы автомобиля используется электричество.
Для защиты электрических систем используются устройства защиты от перегрузок. Все предохранители объединены в один монтажный блок. Схема блока предохранителей ваз 2109 малая 9Блок предохранителей 0013.
Базовые знания о блоке на ваз 2109
- Эта плата расположена под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
- Схема электропроводки блока предохранителей ВАЗ 2109 выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначаются по-разному, в них используются предохранители разных типов, и, соответственно, разъемы для них разные. 908:20
Структура схемы блока предохранителей старого образца
Блок монтажный 17.3722 старого выпуска состоит из двух компонентов. Первый представляет собой печатную плату, к которой методом пайки крепятся все соединительные элементы с контактными площадками. Второй – установка реле и предохранителей.
Ниже приведена расшифровка этикетки.
Реле
- К1 — отвечает за время омывания стекла сзади.
- К2 — поворотники и аварийка. 908:20
- К3 — стеклоочиститель.
- К5 — фары дальнего света.
- К6 — очиститель фар.
- К8 — отвечает за сигнал.
- К9 — включение вентилятора в системе охлаждения двигателя.
- К10 — отвечает за обогрев заднего стекла.
- К11 — фары ближнего света.
Структура схемы нового блока
- К1 — очиститель фар.
- К2 — прерыватель поворотников и мигалок. 908:20
- К3 — стеклоочиститель.
- К4 — контроль исправности лампочек.
- К5 — отвечает за электростеклоподъемники.
- К6 — звуковой сигнал.
- К7 — обогрев стекла заднего вида.
- К8 — дальний свет.
- К9 — ближний свет.
Автоматические выключатели
Для различения разных патронов предохранителей принято использовать в обозначении
латинскую букву F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает ток, а буква А означает, что данный тип предусмотрен для защиты от
токов короткого замыкания.
ВАЗ 2109 обозначена так.
- F1 — очистители фар. Используйте предохранитель (10А).
- F2 — повороты и аварийка (10А).
- F3 — задние стоп-сигналы и потолок салона (10А).
- F4 — обогрев стекла и прикуриватель (20А).
- F5 — сигнально-вентилятор охлаждения (20А). 908:20
- F6 — электростеклоподъемники передних дверей (30А).
- F7 — очиститель фар (во время работы) и вентилятор отопителя (30А).
- F8 — противотуманная фара L (7,5А).
- F9 — противотуманная фара Р (7,5А).
- F10 — Лампа освещения приборной панели, подкапотного освещения и освещения номерного знака (7,5А).
- F11 — правый габарит и фара (7,5А).
- F12 — Фары ближнего света Р (10А).
- F13 — Фары ближнего света L (7,5А).
- F14 — фары дальнего света L и контрольная лампа включения этих фар (7,5А). 908:20
- F15 — Фары дальнего света Р (7,5А).
- F16 — витки (15А).
Инструкции по замене предохранителя
Если в машине возникла проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, отвечающий за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, ремонт своими руками не составит труда даже новичку в этом деле.
Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок дверей.
Меры предосторожности
При поломке и последующем ремонте необходимо соблюдать меры предосторожности.
- При ремонте автомобильного электрооборудования необходимо отключить провод
от минусовой клеммы аккумуляторной батареи. - Для замены предохранителей приклейте этикетку. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
- Также нельзя замыкать провода для проверки цепи на наличие искры, это повлечет за собой
прогар токоведущей дорожки. - Если есть необходимость снять блок, то нельзя использовать для этой цели металлическую отвертку
. Это может привести к замыканию реле и выгоранию тех же дорожек
, что приведет к выходу из строя всей платы.
Важные моменты
Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите двигатель
вентилятор, который находится в системе охлаждения через реле.
При игнорировании этого дорожки, по которым течет ток, сгорят. Если задача обратная, то есть будем менять старую на новую, то нужно установить и новую версию включить датчик электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.
Какие проблемы могут быть с цепями предохранителей
Возникновение проблем на ВАЗ 21093 электрических цепей их может быть несколько.
- Схема электрооборудования ВАЗ 21093 легко меняется и заменить ее самостоятельно не составляет труда. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно разобраться и без него.
- Вся процедура проводится аккуратно и без спешки.
- Отключите все имеющиеся предохранители и реле.
- Удалить плату. Затем либо заменить, либо почистить старый.
- Аккуратно почистите растворителем токопроводящие дорожки, только все
делайте крайне аккуратно и аккуратно, так как
токоведущие дорожки легко можно повредить, а если их повредить, то придется паять. - Соберите в обратном порядке. Электросхема
- ВАЗ 21093 готова выполнять свои функции.
Распиновка монтажных блоков автомобилей ВАЗ. Монтажный блок Какие реле на ваз 2109
Поговорим о расположении всей электрики на схемах на ваз 2108, 2109, 21099. Из статьи вы узнаете, где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме того, мы приведем примеры устранения неполадок электрики и замены предохранителей своими руками.
Надо сказать, что электрика в переднеприводных ВАЗ 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, так что не переживайте, если они выйдут из строя. Купить предохранители на модель ВАЗ «зубило» несложно, они кстати есть везде и опасности дефицита этих запчастей нет.
В случае поломки компонента автомобиля, за который отвечает электрик, сразу выяснять, в чем проблема. Воспользовавшись нашими рекомендациями, схемами предохранителей и их значением, вы легко сможете заменить предохранители своими руками. Замену можно произвести без инструментов, следуя только инструкции.
На приведенной ниже схеме показано, как найти блок предохранителей.
Блок предохранителей под ветровым стеклом
Крышка снимается одновременным нажатием на 2 защелки, как показано на рисунке ниже.
Возьмите пластиковый пинцет, маленькие плоскогубцы с узкими концами.
Аккуратно, но крепко возьмите предохранитель щипцами и извлеките его вертикальным движением вверх.
На фото ниже показан внешний вид блока без крышки.
Предохранитель задних противотуманных фар находится отдельно от блока и находится под панелью слева от водителя.
Перейдем к номиналам каждого из предохранителей. Мы рассмотрели эту тему в таблице ниже.
Снятие и замена лампы повторителя указателя поворота своими руками ВАЗ 2108, 2109, 21099
Предохранитель, № | Сила тока, Ампер | Значения |
F9 | 7,5 | Правая противотуманная фара |
F8 | 7,5 | Левая противотуманная фара |
F1 | 10 | Реле, клапана и очистители фар |
F7 | 30 | Работа очистителей фар, насоса омывателя, омывателя, очистителя и обогрева заднего стекла, отопителя и вентилятора радиатора, подсветки вещевого ящика |
F16 | 15 | Стеклоочистители, указатели поворота и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночный тормоз, дроссельная заслонка карбюратора, датчики температуры охлаждающей жидкости, уровня топлива и вольтметр |
F3 | 10 | Освещение салона автомобиля, задние фонари |
F6 | 30 | Электрические стеклоподъемники |
F10 | 7,5 | Подсветка номерного знака, лампа освещения моторного отсека, подсветка приборов, габаритные огни, подсветка прикуривателя |
F5 | 20 | Клаксон |
F11 | 7,5 | Габаритный фонарь задний правый фонарь |
F2 | 10 | Тревога |
F4 | 10 | Реле, контакты выключателя и обогрев заднего стекла, прикуриватель |
F15 | 7,5 | дальний свет правой фары |
F14 | 7,5 | Дальний свет левой фары |
F13 | 7,5 | Ближний свет левой фары |
F12 | 7,5 | Ближний свет правой фары |
Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ применен особый подход к компоновке каждого из компонентов общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных систем электрооборудования позволяет избежать установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их сменных частей. Для поиска неисправных элементов не нужно разбирать весь автомобиль – достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они помогают нам в этом. Далее представляем электрические схемы МБ автомобилей ВАЗ.
Распиновка монтажного блока 2107
№ предохранителя | Защищенные цепи |
---|---|
Ф1(8А)(10А) | фонари задние (свет заднего хода).Мотор отопителя.Контрольная лампа и реле обогрева заднего стекла (обмотка) |
F2(8А)(10А) | Электродвигатели стеклоочистителя и омывателя лобового стекла. Электродвигатели стеклоочистителя и омывателя фар. Реле стеклоочистителя. Реле стеклоочистителя и омывателя фар (контакты) |
Ф3(8А)(10А) | Запасной |
F4(8А)(10А) | Запасной |
F5(16А)(20А) | Элемент обогрева заднего стекла и реле обогрева (контакты) |
F6(8А)(10А) | Прикуриватель. Розетка для переносной лампы |
F7(16А)(20А) | Звуковые сигналы и реле звуковых сигналов |
F8(8А)(10А) | Указатели поворотов в режиме тревоги Выключатель и реле-прерыватель указателей поворотов и сигнализации в режиме тревоги |
F9(8А)(10А) | Регулятор напряжения генератора (для автомобилей с генератором Г-222) |
Ф10(8А)(10А) | Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения двигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумулятора. Комбинация приборов. Вольтметр. Электропневматическая система управления клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза |
Ф11(8А)(10А) | Фонари задние (стоп-сигналы). |
Ф12(8А)(10А) | Фара правая(дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете) |
Ф13(8А)(10А) | Левая фара (дальний свет). |
Ф14(8А)(10А) | Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа моторного отсека. Контрольная лампа включения габаритного освещения |
Ф15(8А)(10А) | Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика |
Ф16(8А)(10А) | Правая фара (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете) |
Ф17(8А)(10А) | Левая фара (ближний свет) |
Блок-схема монтажная 2105-3722010-02 ВАЗ 21054, 21074
Цепи, защищенные предохранителями
№ предохранителя | Защищенные цепи |
---|---|
Ф1(10А) | Фонари заднего хода. Мотор отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла (обмотка). |
Ф2 (10А) | Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар (контакты). |
Ф3 (10А) | Запасной. |
Ф4 (10А) | Запасной. |
Ф5(20А) | Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты). |
F6 (10А) | Прикуриватель. Часы. |
F7(20А) | Звуковой сигнал. Реле включения звукового сигнала. Двигатель вентилятора охлаждения радиатора. Реле электродвигателя вентилятора охлаждения радиатора (контакты) |
F8 (10А) | Указатели поворота (в режиме тревоги). Индикатор поворотников (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Выключатель сигнализации с контрольной лампой. |
F9 (7,5 А) | Задние противотуманные фонари. Сигнализатор включения ламп задних противотуманных фар. |
Ф10 (10А) | Указатели поворота (в режиме указателя поворота). Реле прерывателя поворотников. Индикатор указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Индикатор стояночного тормоза. сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Аварийный индикатор рабочей тормозной системы. Индикатор заряда батареи. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701). |
Ф11 (10А) | Светильники внутреннего освещения. Стоп-сигналы. Лампы освещения багажного отделения. |
F12 (10А) | Фары дальнего света (правая блок-фара). |
Ф13 (10А) | Фары дальнего света (левая фара). Сигнализатор дальнего света. |
Ф14 (10А) | Передний габаритный фонарь (левая фара). Задний габаритный фонарь (правый фонарь). Подсветка номерного знака. Сигнализатор включения габаритных огней. |
Ф15 (10А) | Передний габаритный фонарь (правая фара). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Подсветка перчаточного ящика. Часы(лампа освещения). |
Ф16(10А) | Фары ближнего света (правая блок-фара). Реле омывателя фар (катушка реле). |
Ф17(10А) | Ближний свет фар (левая блок-фара). |
Распиновка монтажного блока 2108
Вот новый строительный блок. Для блока старого образца схема в целом одинакова, но некоторые контакты (менее 5%) могут не совпадать.
Принципиальная схема монтажного блока LADA Samara(ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация выводов в соединительных колодках, цвет проводов и подключаемых к ним электрических цепей.
разъем | Связаться с | Цвет провода | Назначение |
---|---|---|---|
Х1 (Ш1) | 1 | Б | электростеклоподъемники |
2 | Г | Замок зажигания (кл. 15/2) | |
3 | ГП | ||
4 | ДЖГ | Выключатель электродвигателя отопителя | |
5 | Р | выключатель зажигания (кл. 30/1) | |
6 | КР | Замок зажигания (кл. 30) | |
7 | дверной замок | ||
8 | Р | выключатель зажигания (Кл. 50) | |
Х2 (Ш2) | 1 | БГ | переключатель стеклоочистителя заднего стекла |
2 | Г | Выключатель указателя поворота (правый) | |
3 | РП | выключатель стоп-сигнала | |
4 | Б | Лампа индикатора целостности | |
5 | ЕСЛИ | ||
6 | ГБ | дверь передняя левая | |
7 | О | ||
8 | 34 | контрольная лампа дальнего света | |
9 | — | ||
10 | 4 | выключатель заднего противотуманного фонаря | |
11 | середина | Контрольная лампа резерва топлива | |
12 | ЕСЛИ | контрольная лампа уровня топлива | |
13 | боеголовка | плафон | |
14 | кг | контрольная лампа ручного тормоза | |
15 | мс | Переключатель указателей поворота (левый) | |
16 | Электродвигатель очистителя фар | ||
17 | — | ||
Х3 (Ш4) | 1 | скважина | датчик скорости |
2 | ЧП | выключатель сигнализации | |
3 | ГП | Переключатель указателя поворота | |
4 | Сб | контрольная лампа уровня масла | |
5 | Х | вес | |
6 | РБ | Контрольная лампа уровня омывающей жидкости | |
7 | RO | Контрольная лампа износа тормозных накладок | |
8 | 3 в | выключатель фар | |
9 | ЖЗ | переключатель стеклоочистителя | |
10 | ПГ | переносной патрон для лампы | |
11 | Замок зажигания (Кл. 15) | ||
12 | РФ | Выключатель омывателя заднего стекла | |
13 | |||
14 | скважина | контрольная лампа противотуманных фар | |
15 | |||
16 | СГ | датчик давления масла | |
17 | |||
18 | Р | ||
19 | СО | переключатель стеклоочистителей | |
20 | ИЗ | переключатель стеклоочистителей | |
21 | О | выключатель заднего противотуманного фонаря | |
Х4 (Ш5) | 1 | Запрос предложений | Вкл и контрольная лампа обогрева заднего стекла |
2 | ГБ | Переключатель света фар (дальний свет) | |
3 | О | стеклоочиститель | |
4 | БЧ | выключатель наружного освещения | |
5 | ДО | Реостат освещения приборов | |
6 | Р | батарея | |
7 | БВ | переключатель стеклоочистителя и омывателя | |
8 | О | колодка Ш4 монтажного блока клемм 3 | |
9 | МФ | выключатель звукового сигнала | |
10 | БП | выключатель стоп-сигнала | |
11 | Р | батарея | |
12 | совместное предприятие | Переключатель света фар (ближний свет) | |
13 | сигнальная лампа | ||
14 | — | ||
15 | — | ||
16 | РГ | Контрольная лампа уровня тормозной жидкости | |
17 | ЗБ | указатель температуры охлаждающей жидкости | |
18 | КБ | контрольная лампа заряда аккумулятора | |
19 | ЖЧ | выключатель противотуманных фар | |
20 | РЗ | Контрольная лампа уровня охлаждающей жидкости | |
21 | Ф | тахометр | |
Х5 (W5) | 1 | 3 | дальний свет (правый) |
2 | 3 часа | дальний свет (левый) | |
3 | МФ | ближний свет (левый) | |
4 | Р | стартер (Кл. 50) | |
5 | ПБ | Вентилятор охлаждения радиатора | |
6 | ИЗ | ближний свет (правый) | |
Х6 (W6) | 1 | — | |
2 | 3 | ||
3 | МС | указатель поворота (левый передний) | |
4 | — | ||
5 | — | ||
6 | — | ||
7 | — | ||
8 | ЖЧ | габаритный фонарь (правый передний) | |
9 | боеголовка | термостат электровентилятора | |
10 | ЖЧ | габаритный фонарь (левый передний) | |
11 | Г | указатель поворота (правый передний) | |
12 | выключатель света заднего хода | ||
13 | РГ | Датчик уровня тормозной жидкости | |
Х7 (W7) | 1 | — | |
2 | ДЖГ | Электродвигатель очистителя фар | |
3 | Б | Электродвигатель очистителя фар | |
4 | — | ||
5 | Сб | датчик уровня масла | |
6 | МФ | звуковые сигналы | |
7 | ИЗ | датчик скорости | |
8 | ЗБ | датчик температуры охлаждающей жидкости | |
9 | КБ | генератор (Кл. 61) | |
10 | Р | насос омывателя ветрового стекла | |
11 | боеголовка | Выключатель подкапотного освещения | |
12 | РБ | Датчик уровня омывающей жидкости | |
13 | РФ | тормозные колодки | |
14 | — | ||
15 | КП | тахометр | |
16 | РЗ | датчик уровня охлаждающей жидкости | |
17 | ДЖБ | Реле противотуманных фар | |
Х8 (Ш8) | 1 | ЖП | Реле противотуманных фар |
2 | ЖЧ | противотуманная фара (левая) | |
3 | Ф | противотуманная фара (правая) | |
4 | ГП | катушка зажигания | |
5 | Р | генератор (кл. 30) | |
6 | Р | генератор (кл. 30) | |
7 | — | ||
С | РФ | Реле противотуманных фар | |
Х9 (Ш9) | 1 | РФ | |
2 | Г | указатель поворота (правый задний) | |
3 | БГ | el очиститель заднего стекла двигателя | |
4 | ОС | задние противотуманные фары | |
5 | МФ | задняя дверь | |
6 | ЕСЛИ | дверь передняя правая | |
7 | боеголовка | плафон | |
8 | кг | датчик ручного тормоза | |
9 | боеголовка | кнопки тревоги открытой двери | |
10 | |||
11 | ИЗ | подсветка номерного знака | |
12 | ГБ | дверь передняя левая | |
13 | Б | плафон | |
14 | Р | стоп-сигналы | |
15 | Ф | габаритный фонарь (правый задний) | |
16 | 3 | фонарь заднего хода | |
17 | ЖЧ | габаритный фонарь (левый задний) | |
18 | ДЖГ | очиститель заднего стекла | |
19 | Элементы обогрева заднего стекла | ||
Х11 (Ш11) | 1 | Ф | насос |
2 | РФ | Клапан омывателя заднего стекла | |
3 | — | ||
4 | Ф | насос | |
5 | боеголовка | Лампа моторного отсека | |
6 | — | ||
7 | — | ||
8 | КЧ | Лампа моторного отсека | |
9 | Б | ||
10 | электродвигатель стеклоочистителя | ||
11 | — | ||
12 | СО | аварийный датчик давления масла | |
13 | — | ||
14 | Р | Клапан омывателя ветрового стекла | |
15 | СО | электродвигатель стеклоочистителя | |
16 | ИЗ | электродвигатель стеклоочистителя | |
17 | ДЖБ | электродвигатель стеклоочистителя | |
18 | — | ||
19 | — |
Распиновка монтажного блока 2109
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для соединения с колодками жгута проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение вентилятора охлаждения радиатора.
Предохранитель №’ | Защищенные цепи |
1 (8А) F9 (7,5А) | Правая противотуманная фара |
2 (8А) F8 (7,5А) | Левая противотуманная фара |
3 (8 А) F1 (10 А) | Очистители фар (при включении). Реле включения очистителей фары (контакты). Клапан омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в рабочем состоянии). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Моторизованный очиститель заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа вещевого ящика |
5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа дроссельной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр |
6 (8 А) ФЗ (10 А) | Фонари задние (стоп-сигналы). Купол внутреннего освещения |
6(8А) F6(30А) | Электрические стеклоподъемники передних дверей. Реле стеклоподъемника |
7 (8 А) F10 (7,5 А) | Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь) |
10 (8А) F11 (7,5А) | Фара правая (габаритный свет). Фонарь задний правый (габаритный фонарь) |
11 (8 А) F2 (10 А) | Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа |
12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
13 (8А) F15(7,5А) | Правая фара (дальний свет) |
14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
16 (8А) F12 (7,5А) | Правая фара (ближний свет) |
Распиновка монтажного блока 2110
Цепи, защищенные предохранителями
Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112
Распиновка монтажного блока 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2. соединительные колодки монтажного блока ВАЗ 2113, 2114, 2115
Монтажный блок новой модели ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
К1-реле включения очистителей фар;
К2 — реле-прерыватель указателей поворотов и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемников;
К6 — реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1-F20 — предохранители;
Х11 — выводы колодки жгута проводов
Таблица цепей защищаемых предохранителями на ВАЗ 2114
Номер предохранителя | Сила тока, А | Цепи, защищенные предохранителем |
F1 | 20 | Реле включения задних противотуманных фонарей. Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фонарей |
F2 | 10 | Указатели поворотов, указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
F3 | 7,5 | Переднее освещение салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа освещения выключателя зажигания Лампа контроля системы управления двигателем. Тормозные фонари. Бортовой компьютер (если установлен) |
F4 | 20 | Картридж для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла |
F5 | 20 | Звуковой сигнал. Реле включения звукового сигнала. Мотор вентилятора охлаждения. Предохранитель вентилятора. |
F6 | 30 | Электрические стеклоподъемники. Реле стеклоподъемника (контакты) |
F7 | 30 | Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (во время работы) Предохранитель прикуривателя. Подсветка перчаточного ящика. Реле включения обогрева заднего стекла (обмотка) |
F8 | 7,5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Правая противотуманная фара |
F9 | 7,5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара |
Ф10 | 7,5 | Лампы габаритного света по левому борту. Контрольная лампа включения габаритного света. Освещение номерного знака. Лампа моторного отсека Выключатель освещения приборов. Предохранитель подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
F11 | 7,5 | Габаритные огни по правому борту |
F12 | 7,5 | Фара правая (низкая) |
Ф13 | 7,5 | Фара левая (ближний свет) |
F14 | 7,5 | Левая фара (дальний свет). Контрольная лампа дальнего света |
Ф15 | 7,5 | Правая фара (дальний свет) |
Ф16 | 15 | Указатели поворотов, реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы управления. Комбинация инструментов. Контрольная лампа низкого давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Индикатор низкого заряда батареи. Бортовой компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Передний дворник. Регулятор обогрева сидений. |
Электродвигатели мотор-редукторов (стеклоочистителей, омывателей заднего стекла (ВАЗ-2108, -2109), фар — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода уменьшенного сечения (1 мм2). Схемы зарядки аккумулятора, зажигания (карбюраторные двигатели), запуска двигателя, схема «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.
С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и вентилятора охлаждения двигателя. моторное реле (эти автомобили оснащены датчиком-выключателем нового типа, его контакты рассчитаны на большой ток, поэтому реле не требуется). Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет маркировку белого цвета возле разъема XII.
Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60
№ | НО | Назначение |
1 | 10 | Клапан омывателя фар |
2 | 10 | |
3 | 10 | Плафон внутреннего освещения |
4 | 20 | Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель |
5 | 20 | |
6 | 30 | Передние электрические стеклоподъемники Реле электрического стеклоподъемника |
7 | 30 | Очистители фар (в рабочем состоянии) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла |
8 | 7,5 | Левая противотуманная фара |
9 | 7,5 | Правая противотуманная фара |
10 | 7,5 | Подсветка моторного отсека Лампы освещения приборов Контрольная лампа наружного освещения Лампа прикуривателя |
11 | 7,5 | Фара правая (габаритный свет) |
12 | 7,5 | Фара правая (ближний свет) |
13 | 7,5 | Левая фара (ближний свет) |
14 | 7,5 | Левая фара (дальний свет) |
15 | 7,5 | Правая фара (дальний свет) |
16 | 15 | Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указания поворота) Лампа указателя поворота Обмотка возбуждения генератора (при запуске двигателя) |
17 | — | Запасной |
18 | — | Запасной |
19 | — | Запасной |
20 | — | Запасной |
Реле | ||
К1 | Реле включения очистителей фар | |
К2 | Реле-прерыватель для указателей поворота и сигнализации | |
К3 | Реле стеклоочистителя | |
К4 | Реле контроля ламп | |
К5 | Реле стеклоподъемника | |
К6 | Реле звукового сигнала | |
К7 | Реле обогрева заднего стекла | |
К8 | Реле дальнего света | |
К9 | Реле включения ближнего света |
Блок предохранителей 17.
3722До 1986 года противотуманные фары в задних фонарях и контрольная лампа противотуманных фар были защищены предохранителем № 15 монтажного блока. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и находится в отдельном пластиковом корпусе.
№ | НО | Назначение |
1 | 8 | Правая противотуманная фара |
2 | 8 | Левая противотуманная фара |
3 | 8 | Очистители фар (при включении) Реле включения очистителей фар (контакты) Клапан омывателя фар |
4 | 16 | Мотор омывателя фар Реле омывателя фар (катушка) Мотор отопителя Мотор омывателя лобового стекла Мотор омывателя заднего стекла Реле времени омывателя заднего стекла Клапан включения омывателя лобового и заднего стекол Катушка реле включения электровентилятор системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Освещение перчаточного ящика |
5 | 8 | Указатели поворота в режиме указателей поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Мотор-редуктор и реле стеклоочистителя Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Датчики температуры охлаждающей жидкости и уровня топлива |
6 | 8 | Фонари задние (стоп-сигналы) Плафон внутреннего освещения кузова Стеклоподъемники и реле стеклоподъемников |
7 | 8 | Подсветка номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа приборная и лампа прикуривателя Панель освещения рычагов отопителя |
8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
9 | 8 | Левая фара (габаритный свет) Левая задняя фара (габаритный свет) |
10 | 8 | Фара правая (габаритный свет) Фонарь задний правый (габаритный свет) |
11 | 8 | Реле указателей поворота и прерывателя аварийной сигнализации (в аварийном режиме) Сигнальная лампа |
12 | 16 | Элемент обогрева заднего стекла и реле обогрева Прикуриватель Розетка для переносной лампы |
13 | 8 | Правая фара (дальний свет) |
14 | 8 | Фара левая (дальний свет) Контрольная лампа включения дальнего света фар |
15 | 8 | Левая фара (ближний свет) |
16 | 8 | Фара правая (ближний свет) |
Реле | ||
К1 | Реле времени омывателя заднего стекла (451. 3747/2108-3747110, 2108-3747110-06) | |
К2 | Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02) | |
К3 | Реле-прерыватель стеклоочистителя (522.3747/2108-3747710) | |
К4 | Контактные перемычки вместо реле контроля исправности ламп Реле непрерывности ламп (4402.3747/21083-3747410, 21083-3747410-06) | |
К5 | Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12) | |
К6 | Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02) | |
К7 | Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12) | |
К8 | Реле включения звуковых сигналов (13. 3747/2105-3747210-10, 2105-3747210-12) | |
К9 | Реле включения электровентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12) | |
К10 | Реле включения обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12) | |
К11 | Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12) |
Где находится блок предохранителей карбюратора ваз 21099 схема? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в салоне. Здесь находятся предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.
Схема блока предохранителей на ВАЗ 21099
В первую очередь стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.
Принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. В старых автомобилях эта схема отсутствовала. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).
Схема монтажного блока (РИСУНОК 1), который находится под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем переносной лампы освещения.
Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения там идентичная. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.
Изображение 1. Схема монтажного блока.
Несколько слов о самих предохранителях
Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).
В автомобиле для каждой из электрических цепей установлены свои ограничения по току. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он просто сгорит при малейшем превышении его нормы. Если поставить его с более высоким номиналом, то при превышении допустимого значения произойдет воспламенение электропроводки. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.
Запчасти изначально ставятся в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 точно так же, но только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (а также магнитолы), размещены внутри салона.
Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 ампер. В блоках нового образца его заменили на стандарт 20 ампер.
Как правильно заменить предохранители? Для этого вам понадобится:
- выключить мотор;
- снимите минусовую клемму с аккумулятора. Желательно подождать еще несколько минут для устранения остаточного напряжения;
- снять крышку блока предохранителей 2109;
- используйте мультиметр, чтобы найти неисправный предохранитель;
- проверить цепь на короткое замыкание;
- установить новый предохранитель;
- подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок. 908:20
Ни в коем случае нельзя производить ремонт с использованием неоригинальных комплектующих, а тем более путем их замены на сторонние проводники. Среди российских водителей популярна тенденция ставить 5-копеечную монету вместо предохранителя (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!
Как проверить работу электрической цепи?
Для проверки ВАЗ 2109блока на работоспособность, достаточно проверить мультиметром каждую из цепей.
В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там используются одинаково.
Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:
- если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7. Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон;
- замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
- реле F7 отвечает за омыватели, патрон переносной лампы и щетки заднего стекла;
- при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в салоне). 908:20
Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.
Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное найти неисправный элемент. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.
Всем привет, сегодня хочу рассмотреть блок предохранителей старых и новых моделей на ВАЗ 2109машина в простонародье это просто девятка. Если у вас вышла из строя девятка как либо элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. Вернее, предохранитель, возможно, он перегорел, и его следует заменить. Напоминаем, что при замене предохранителя на новый необходимо всегда соблюдать силу тока.
Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя, чтобы добраться до него, как вы уже поняли, нужно открыть капот. Ниже вы можете посмотреть расшифровку предохранителей и реле ВАЗ 2109автомобиль.
Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.
Более новые версии девяток, выпуск которых происходил с 1998 года, здесь БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.
F1 10A Предохранитель резервный
F2 10A Указатели поворотов, прерыватель аварийной сигнализации (в аварийном режиме), аварийная световая сигнализация
F3 10A Задние стоп-сигналы, плафон освещения салона
F4 20A Элемент заднего стекла с подогревом, контакты обогрева заднего стекла, гнездо для переноски, прикуриватель
F5 20А Звуковой сигнал (гудок), выключатель клаксона
F6 30А Предохранитель резервный
F7 30А Электродвигатель вентилятора отопителя, электродвигатель омывателя ветрового стекла, реле включения электровентилятора радиатора, реле включения обогрев заднего стекла, контрольная лампа включения обогрева заднего стекла, плафон освещения бардачка
F8 7,5 А Дополнительный предохранитель
F9 7,5 А Дополнительный предохранитель
F10 7,5 А Левая фара
F11 7,5 А Правая фара
F12 7,5 А Правая фара ближнего света
F13 7,5 А Левая фара ближнего света
F14 7,5 А Левая фара дальнего света , контрольная лампа дальнего света
F15 Правая фара дальнего света
F16 15A Реле-прерыватель указателей поворотов и аварийной мигающей лампы (в режиме индикации указателей поворота), контрольная лампа, задние фонари заднего хода, моторедуктор и реле стеклоочистителя, контрольная лампа давления масла, контрольная лампа стояночного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр
1- Исполнение элементов очистки передней оптики
2- Работоспособность электродвигателя омывателя заднего стекла
3- Защита от поломки лампы поворотника и световой сигнализации
4- Защита от выхода из строя электродвигателя стеклоочистителя
5- Позволяет определить исправность лампы
6- Защита от перенапряжения для обогрева заднего стекла
8- Лампы дальнего света
9- Лампы ближнего света
11- Отвечает за работу вентилятора охлаждения двигателя. Если это реле выходит из строя, возрастает риск перегрева двигателя.
12- Клаксон рабочий
Блок предохранителей новой модели ВАЗ 2109
1. Предохранитель резервный 8А
2. Предохранитель резервный 8А
3. 8А Предохранитель резервный
4. 16А Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки
5. 3А Аварийка в режиме указателей поворота, прерыватель поворотников, переключатель поворотников, лампа указателя поворота, указатель поворота лампа, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель гидравлической тормозной системы, переключатель ручного тормоза
6. 8А Лампы выключателя и стоп-сигнала, плафона
7. 8А Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон освещения бардачка, выключатель и лампа подсветки панели приборов
8. 16А Звуковой сигнал, выключатель звукового сигнала, двигатель вентилятора радиатора
9. 8А Лампа левая, фонарь задний левый
10. 8А Фонарь правый габаритный, фонарь задний правый, выключатель противотуманных фар, контрольная лампа противотуманных фар
11. 8А Выключатель и прерыватель указателей поворотов, ламп указателей поворотов, контрольной лампы аварийного режима
12. 16А Гнездо прикуривателя для переносной лампы
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары
К1 Без него не будет работать мотор омывателя заднего стекла.
К2 Отвечает за работу ламп поворотников и световой сигнализации
K3 Обеспечивает работу стеклоочистителя
K4 Защищает стоп-сигналы и габариты автомобиля
K5 Обеспечивает работу дальнего света фар
K6 Обеспечивает работу стеклоомывателя оптики если на вашем автомобиле имеется
K8 Звуковой сигнал или только звуковой сигнал
K9 Защищает от перенапряжения на вентилятор охлаждения двигателя
K11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает ближний свет фар
Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочу отметить, что в большинстве случаев схема предохранителей и реле почти всегда есть на корпусе или на крышке монтажного блока, так что разобраться в этом вопросе думаю не составит труда. Все пока.
Блоки и держатели предохранителей — Littelfuse
Выбор решения для предохранителей и держателей
Первый шаг — ответить на следующие вопросы:
- Потребуется ли доступ к предохранителю для замены?
- Как часто необходимо заменять предохранитель?
- Должен ли конечный пользователь прибора иметь доступ к замене предохранителя?
- Доступ к предохранителю должен быть только снаружи прибора?
- Сколько можно потратить на безопасность и надежность?
5.1.2. Требования и характеристики
Наиболее важными стандартами для держателей предохранителей, которые определяют требования, характеристики и методы испытаний, являются:
- МЭК-публикация 257 (1968) и поправка №. 2 к этой публикации от января 1989 г.
- Стандарт UL №. 512.
Оба стандарта имеют значительные различия. В случае плавких вставок соответствие стандарту UL обычно не означает, что рассматриваемый держатель предохранителя соответствует требованиям IEC, и наоборот. Далее будут указаны некоторые из наиболее важных различий между двумя стандартами.
С точки зрения применения держатель предохранителя характеризуется характеристиками, описанными в предыдущем разделе, а именно его номинальными значениями напряжения, тока и допустимой мощности. Существуют значительные различия между стандартами IEC и UL в отношении номинального тока держателя предохранителя. Согласно IEC 257 номинальный ток определяется номинальной допустимой мощностью держателя предохранителя. Номинальная допустимая мощность, согласно IEC 257, представляет собой «заявленное значение рассеиваемой мощности (предохранительной вставки), которое основание или держатель плавкого предохранителя может принимать при предписанных условиях использования и поведении». Номинальные значения допустимой мощности 1,6 Вт, 2,5 Вт или 4 Вт. Например, это означает, что при рассеиваемой мощности 4 Вт (предохранительной вставкой, размещенной в держателе предохранителя) температура держателя предохранителя не должна превышать определенных предельных значений. как указано в стандарте. Эта номинальная принятая мощность определяет номинальный ток. В основном это означает, что номинальный ток не является фиксированным значением. В качестве примера примем, что номинальная приемлемая мощность держателя предохранителя составляет 2,5 Вт.
Быстродействующие плавкие вставки, указанные в IEC 127, часть 2, лист стандартов II, имеют рассеиваемую мощность не более 2,5 Вт (см. таблицу 4.3). Для этих типов предохранителей рассматриваемый держатель предохранителей может принимать все номиналы предохранителей до 6,3 А плавких вставок этого типа. Однако предохранители с высокой отключающей способностью, указанные в стандарте IEC 127, часть 2, лист I, демонстрируют рассеиваемую мощность до 4 Вт при самых высоких номиналах (см. таблицу 4.3). Плавкие вставки этого типа с номинальным током макс. 1 А показывают максимальную рассеиваемую мощность 2,5 Вт или менее. Это означает, что только предохранители этого типа с номинальным током не более 1 А могут использоваться в сочетании с рассматриваемым держателем предохранителя.
UL измеряет превышение температуры держателя предохранителя с помощью сплошного медного имитатора предохранителя. В этом случае сопротивление предохранителя незначительно. Больше всего тепла исходит от контактного сопротивления зажимов; ток включают до определенного повышения температуры, и это значение тока считается номинальным током держателя предохранителя. Тем не менее, у нас нет тепла, выделяемого предохранителем, а медный макет предохранителя действует как радиатор, отводя тепло из области зажима намного лучше, чем это делал бы предохранитель.
Вполне возможно, что таким образом определяется номинальный ток 20 А, тогда как в соответствии с требованиями IEC номинальная допустимая мощность составляет 2,5 Вт. Это означает, что для некоторых типов плавких вставок номинальный ток ограничен 1 А.
Грубо говоря, держатель плавкого предохранителя, сертифицированный по UL, в реальных условиях эксплуатации должен работать не более чем на 30 % от его номинала. В случае держателей предохранителей, монтируемых на панели, может быть безопаснее еще больше снизить номинальные характеристики из-за их закрытого типа и тенденции к использованию вставных соединителей, которые также имеют дополнительное контактное сопротивление. Плавкая вставка в держателе предохранителя, установленном на панели, должна быть занижена на 5 или 10% из-за худших свойств теплопередачи в таком расположении.
Номинальное напряжение держателя предохранителя зависит от ряда конструктивных аспектов, таких как расстояние между клеммами, пути утечки и минимальные воздушные зазоры. Другие аспекты координации изоляции, указанные в IEC 664/664A, влияют на номинальное напряжение. Как правило, держатель предохранителя удовлетворительно работает при любом напряжении, равном или ниже номинального напряжения. В качестве примечания существующий стандарт МЭК 257 будет заменен полностью пересмотренным стандартом, а именно МЭК 127, часть 6.
Изменение номинальных характеристик (ухудшение номинальных характеристик) держателя предохранителя
При температуре окружающей среды 25°C рекомендуется, чтобы держатели предохранителей эксплуатировались при токе, не превышающем 60 % от номинального тока, установленного с использованием контролируемых условий испытаний, указанных Underwriters Laboratories. Основная цель этих условий испытаний UL состоит в том, чтобы определить общие стандарты испытаний, необходимые для постоянного контроля изготовленных изделий, предназначенных для защиты от огня и т. д. Лаборатории по технике безопасности вставляют медный имитатор предохранителя в держатель предохранителя, а затем ток увеличивают до происходит некоторое повышение температуры. Большая часть тепла выделяется контактным сопротивлением зажимов держателя предохранителя. Это значение тока считается номинальным током держателя предохранителя, выраженным как 100% номинального значения.
Некоторые из наиболее распространенных повседневных применений могут отличаться от этих условий испытаний UL следующим образом: полностью закрытые держатели предохранителей, высокое контактное сопротивление, движение воздуха, переходные выбросы и изменения размера соединительного кабеля (диаметра и длины). Даже небольшие отклонения от контролируемых условий испытаний могут сильно повлиять на характеристики держателя предохранителя. По этой причине рекомендуется снижать номинал держателей предохранителей на 40 % (эксплуатировать не более чем при 60 % номинального тока, установленного с использованием условий испытаний Underwriter Laboratories, как указано ранее).
Рекомендации по выбору держателей предохранителей и блоков предохранителей
Не менее важным для выбора правильного предохранителя является правильный выбор держателя предохранителя или блока предохранителей для данного применения. Доступны держатели предохранителей с учетом большинства тех же соображений по выбору, которые изложены для классов предохранителей UL.
В отношении держателей предохранителей учитываются:
- Номинальный ток
- Номинальное напряжение
- Рейтинг прерывания
- Физический размер 908:20
- Индикация
Дополнительные соображения по выбору держателей предохранителей и блоков предохранителей включают:
- Количество полюсов
- Монтажная конфигурация
- Тип разъема
Количество полюсов
Количество полюсов для каждого комплекта предохранителей определяется характеристиками цепи. Большинство серий блоков предохранителей доступны в конфигурациях с 1, 2 или 3 полюсами, хотя некоторые также доступны с четырьмя или более полюсами. Возможность объединения отдельных блоков предохранителей в более длинные полосы определяется доступным пространством и типом используемого провода.
Конфигурация монтажа
В зависимости от конструкции блока плавких предохранителей другим фактором выбора, который необходимо оценить, является то, как блок предохранителей монтируется или вставляется в панель. Исторически сложилось так, что блоки предохранителей просто ввинчивались в заднюю часть панели, но во многих новых конструкциях теперь добавлена (или заменена ввинчиваемая конструкция) возможность монтажа на DIN-рейку. Возможность монтажа на DIN-рейку позволяет быстро устанавливать и снимать блоки с направляющих.
Тип разъема
Для блоков плавких предохранителей Littelfuse доступны три типа разъемов или наконечников проводов:
- Винтовые — для использования с лепестковыми наконечниками или кольцевыми клеммами.
- Винт с прижимной пластиной — для использования с одножильным или многожильным проводом без наконечника и рекомендуется для применений, где вибрация будет фактором.
- Box Lug — самый прочный из трех вариантов, используется со всеми типами одножильных и многожильных проводов классов B и C.
Есть несколько дополнительных аспектов, которые необходимо учитывать при выборе держателя предохранителя или блока предохранителей, необходимого для данного приложения.
