Ваз 2110 не работает панель приборов

Не работает приборная панель ВАЗ-2110: причины, методы устранения неисправности, советы

Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

Обустройство

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

  • показатель температуры антифриза по Цельсию;
  • тахометр — количество оборотов силового агрегата;
  • индикаторы правого и левого поворотов;
  • спидометр — скорость автомобиля;
  • резерв топлива — объем топлива в баке;
  • изображение бензоколонки — сигнал о необходимости заправки;
  • контрольный индикатор запуска габаритов;
  • индикатор уровня тормозной жидкости;
  • запуск дальнего света фар;
  • ручка для регулировки часов;
  • дисплей с показателем общего и дневного пробега;
  • контрольный индикатор аварийной сигнализации;
  • экран с часами;
  • уровень заряда аккумулятора;
  • check engine — свидетельствует о неисправности двигателя;

«Фольксваген-Мультивен»: отзывы владельцев, технические характеристики, мощность и расход топлива

Учимся определять размер дворников «Шевроле-Круз»

  • индикатор, показывающий включение ручника;
  • уровень давления масла;
  • лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях разного года выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

  • В первых моделях встроена электромеханическая панель с фабричным номером 3801010. Визуально прибор можно запросто опознать по механическому одометру, который вмонтирован в шкалу спидометра. Он приводится от двигателя, а вот остальные указатели функционируют по магнитному принципу. Сзади щитка можно найти две колодки питания, размещенные под прямым углом.
  • Чуть позже была выпущена десятка с электронным щитком, снабженным дисплеем внизу спидометра. Изредка встречаются панели с показателем подсоса либо лампочкой подушек безопасности в этом же месте. Существуют автомобили с двойным дисплеем — под спидометром и тахометром.
  • Крайне редко встречаются десятки с панелями, предназначенными для ВАЗ-21106. Такие щитки оснащены техническим номером 21106-3801010. Опознать такую панель можно по дисплею внизу тахометра и расширенному спектру спидометра.
  • Последние модели ВАЗ-2110 снабжены щитками, унифицированными с моделью 2118. Различие у них одно — комбинация шкал. В отличие от старого образца, на этих щитках указатели размещены хаотично и слегка смещены вправо.

Причины

Honda Dio ZX 35: характеристики, обзор

Не работает приборная панель ВАЗ-2110 — что делать в таком случае? В первую очередь необходимо детально разобраться в ситуации и выявить первоначальные причины проблемы.

Конечно же, самой внушительной неисправностью панели считается ее полный отказ. В такой ситуации перестают работать и сами приборы, и указатели, и контрольные лампочки, а стрелки просто падают вниз. Для решения такой проблемы первым делом следует проверить работоспособность пятнадцатиамперного предохранителя, который обозначается «F6». Зачастую именно он оказывается причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом же, существует несколько наиболее распространенных проблем, свойственных щиткам этой модели авто. Каждая поломка обладает собственными особенностями и способами исправления.

Перегорел предохранитель

Как уже говорилось, неисправность этого элемента щитка нередко приводит к отказу всей панели. Отыскать предохранитель F6 можно в монтажном блоке. Если он все-таки перегорел, очень важно выявить причину поломки. Иначе новая деталь повторит судьбу предыдущей запчасти и точно так же сгорит. Зачастую причина поломки кроется в банальном замыкании электроцепи. После выявления и устранения первоначальной проблемы необходимо просто заменить предохранитель новой деталью.

Кстати, нередко неисправность этой детали становится причиной того, что не работает приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Прыгают стрелки приборов

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона.

Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место.

Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут.

В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть. Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель.

Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

Проверить нужно массовый кабель на белой колодке Х1, идущий к первому контакту. Помимо этого, стоит проконтролировать напряжение на 9, 6 и 10 контактах — оно должно быть не меньше 12 вольт. Вдобавок обязательно обратите внимание на состояние дорожек сзади щитка, по которым импульсы поступают к потребителям.

Поломка прикуривателя

Именно его неисправность зачастую становится причиной отказа работы щитка. Дело в том, что через прикуриватель многие автовладельцы включают различные приспособления, например, специальный пылесос, зарядные устройства, насосы и другие аппараты. Из-за того, что этим гаджетам необходим сильный ток, нередко ломается либо само гнездо, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В таком случае вернуть панели приборов работоспособность можно, разъединив колодку гнезда. Но стоит сказать, что такая манипуляция будет успешной только при условии функционирования предохранителя F19. Если же он все-таки перегорел, его необходимо заменить.

Не работает подсветка на приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банального перегорания предохранителей. В таком случае их нужно просто заменить. Причина также может заключаться в самих лампах, которые нередко выходят из строя просто из-за износа. А иногда отказ щитка происходит из-за короткого замыкания. Но как бы там ни было, разобраться в случившемся без тестера будет крайне сложно.

Тюнинг

Именно он зачастую становится причиной неисправности приборной панели. Может быть, новый щиток был зафиксирован неправильно, из-за чего он собственно и не работает. Либо при установке проводки были подключены не все кабеля, либо они попросту перегнулись.

В таких случаях нередко перестают функционировать только отдельные элементы щитка: например, дисплеи, индикаторы аккумулятора, ручника или давления масла, а также лампочка воздушной заслонки карбюратора.

Не работает панель приборов ВАЗ-2110 после тюнинга — что делать в таком случае? Следует первым делом заменить провода. Обычно, это позволяет с легкостью решить проблему.

Диагностика

Совершенно неважно, не работает приборная панель ВАЗ-2110 с инжектором 8 клапанов или карбюратором 16 клапанов, первым делом следует провести диагностику самого щитка. Ведь его исправность никак не зависит от внутренностей автомобиля.

Правильная диагностика подразумевает выполнение нескольких простых манипуляций:

  • проверка ламп и замена вышедших из строя деталей;
  • проверка проводки с помощью индикатора либо мультиметра;
  • осмотр контактов и очистки их от налета окисления;
  • проверка предохранителей;
  • мониторинг работоспособности приборов.

Если не работает приборная панель ВАЗ-2110 с евро-установкой, следует проверить предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами обратить внимание стоит также на детали с номерами: F6 и F10.

Меры предосторожности

Выполняя ремонт приборной панели, следует следовать некоторым правилам:

  • менять предохранители можно только при выключенном зажигании;
  • мониторинг приборов необходимо проводить максимально осторожно во избежание короткого замыкания;
  • паять поврежденные элементы следует приспособлением с минимальной мощностью и тонкой насадкой;
  • снимать и фиксировать щиток нужно очень аккуратно, чтобы ненароком не повредить крепления.

Заключение

Большинство поломок, связанных с работой приборной панели, вполне можно решить собственноручно в домашней обстановке. Тем более, если речь идет об отечественном автомобиле ВАЗ-2110.

Правда, в том случае, если щиток этой машины не работает, следует принимать во внимание некоторые нюансы, например, вероятные причины неисправности. При этом вам не потребуются какие-то особые знания в сфере электроники.

Хотя, если вы все же сомневаетесь в своих силах, лучше обратитесь к специалисту, который наверняка все сделает правильно.

Источник: https://ruud.ru/avtomobili/61354-ne-rabotaet-pribornaya-panel-vaz-2110-prichiny-metody-ustraneniya-neispravnosti-sovety/

Не работает панель приборов на ваз 2110 — Автомобиль

  • Почему не работает панель приборов ВАЗ 2110, как найти причину. Причины отказа приборной панели ВАЗ 2110. Почему не работает приборная панель ВАЗ 2110?
  • Почему не работает панель приборов ВАЗ-2112 16 клапанов: причины
  • Не работает панель приборов на ВАЗ 2110: комбинация, распиновка
    • Устройство
    • Проблемы и их устранение
    • Loading, Please Wait!
  • Не работает комбинация приборов ваз 2110
  • Не работает панель приборов на ваз 2110 — причины

Ситуации, когда приборная панель на автомобиле ВАЗ 2110 не работает, совсем не редкость для продуктов отечественного автопрома. Любое транспортное средство не безгрешно, поэтому автовладельцам не остается ничего иного, как бороться с появляющимися раз за разом неисправностями. Об этом далее в статье.

Панель приборов 2110, описание, какие приборы установлены на панельном щитке

  1. Температура охлаждающей жидкости (антифриза), в градусах по Цельсию.
  2. Тахометр, показывает обороты силового агрегата.
  3. Индикатор левого поворота.
  4. Индикатор правого поворота.
  5. Спидометр, показывает скорость транспортного средства в км/ч.
  6. Индикатор резерва топлива, обозначает уровень топлива в бензобаке.

    Если остается 5-7 литров, загорается соответствующая желтая лампочка — предупреждение либо значок, на котором изображена бензоколонка.

  7. Собственно это и есть изображение бензоколонки, которое сигнализирует о потребности дозаправки.
  8. Контрольная лампочка включения габаритов.
  9. Индикатор, свидетельствующий о низком уровне тормозной жидкости, движение с данной горящей лампой запрещено.
  10. Включение дальнего света фар.
  11. Ручка подводки часов, в некоторых случаях данная ручка исполняет опцию переключения дневного пробега/общего пробега (если панель с узким дисплеем).
  12. Дисплей, который отображает дневной пробег/общий пробег (может быть узким на некоторых моделях).
  13. Контрольная лампочка аварийной сигнализации.
  14. Check Engine, зачастую обозначается следующим значком , что означает неисправность в моторе, рекомендуется остановить работу силового агрегата.
  15. Дисплей с часами (при наличии датчика температуры, может отображать температуру воздуха за бортом).
  16. Индикатор заряда аккумуляторной батареи.

    Загорается, когда электрооборудование начинает функционировать от аккумулятора.

    Может свидетельствовать об ослаблении либо обрыве ремня генератора, неисправности генератора, разрыве цепи и прочих неполадках.

  17. Индикатор, который загорается при включении стояночного тормоза.
  18. Индикатор давления масла.

    Загорается, когда давление масла в смазочной системе мотора падает ниже нормы. Недопустимо эксплуатировать двигатель с горящей лампой. Проверьте исправность фильтра и уровень моторного масла.

  19. Лампа воздушной заслонки (только на карбюраторных моторах).

Панель приборов ВАЗ 2110 старого образца и панель приборов ВАЗ 2110 нового образца, в чем отличие

Панель приборов старого образца

Щитки приборов, монтируемые на ВАЗ 2110 бывают двух вариаций — старого образца и нового образца, что зависит от года, в котором было выпущено транспортное средство.

Их отличие в том, что на приборной панели старого образца все приборы размещены симметрично, а на щитке нового образца — указатели охлаждающей жидкости и топлива сдвинуты в правую часть панели.

Не работает панель приборов ВАЗ 2110, не работают приборы и контрольные лампы. Причины

Наиболее значительной неисправностью панели приборов является ее абсолютный отказ. В данном случае не функционируют ни сами приборы, ни контрольные лампы, указатели не работают, а стрелки падают вниз. Чтобы устранить проблему, в первую очередь, необходимо проверить пятнадцати амперный предохранитель, обозначаемый F6. Чаще всего именно он является причиной отказа работы щитка приборов.

Перегорел предохранитель F6, как найти причину, на что обратить внимание

Как уже было сказано выше, перегорание предохранителя F6 влечет за собой полный отказ узла. Найти его можно в монтажном блоке. Если данный элемент перегорел, следует искать причину такого явления, в противном случае новый предохранитель повторит участь предыдущего, т. е. также перегорит. Причиной перегорания предохранителей, как правило, является банальное замыкание электро-цепи.

Прыгают стрелки приборов, причины

Бывают ситуации, когда стрелки приборов прыгают по своим шкалам от максимума до минимума. Чаще всего, причиной такого явления является плохое соединение (контакт) с массой. Провод массы, идущий от приборной панели, крепиться к перегородке, которая отделяет от салона моторный отсек.

Найти его можно, изъяв магнитолу из гнезда. Однако, если на ваше транспортное средство устанавливали сигнализацию, вполне вероятно, что для удобства работы крепление данного массового провода перенесли в иное место, более доступное.

Установщики сигнализации, как правило, переставляют его за облицовку салона в районе левой ноги водителя.

Такая же картина возможна и при монтаже магнитолы. При присоединении ее минусового кабеля, откручивали массовый провод приборной панели, после чего некачественно его завернули. Из-за этого, под влиянием вибраций, которые передаются на кузов транспортного средства, он ослаб. Стоит отметить, что его некачественно заворачивают из-за того, что это не очень удобно делать.

Крепление массы провода, как проверить контакты

Если крепление массового провода качественное, придется проверять саму приборную панель. Для этого ее нужно вытащить с места крепления на столько, на сколько это возможно, не отсоединяя провода, которые идут к колодкам.

Проверить необходимо массовый провод на колодке белого цвета Х1, идущий к первому контакту. Кроме того, следует проверить напряжение на следующих контактах — 6, 9, 10, которое должно быть равно двенадцати вольтам.

Обратите внимание на целостность дорожек на задней стороне приборной панели, по которым ток поступает к потребителям.

Перестал работать прикуриватель, какая связь с отказом панельной доски

Еще одна причина отказа работы панели приборов — прикуриватель. Проблема в том, что через данное гнездо некоторые автомобилисты подсоединяют дополнительные устройства, в частности салонный автомобильный пылесос, шинный электрический насос, зарядное устройство сотового телефона.

Учитывая то, что данным потребителям нужен ток большой силы, то выходит из строя или сам прикуриватель, или перегорает предохранитель F19, из-за чего и отказывает щиток приборов. Стоит отметить, что вывести прикуриватель из строя также можно посредством длительного его удержания во включенном положении.

В таких случаях заставить щиток приборов работать можно, разъединив колодку прикуривателя, но если не сгорел предохранитель F19.

Советы профи

Как видите, устранить все проблемы, связанные с абсолютным отказом работы приборной панели, может сам автовладелец. Для этого ему не потребуются какие-либо дополнительные знания по электротехнике. Единственное, что ему следует знать, это возможные причины появления такой неисправности.

  • Лучшая тормозная жидкость, принцип выбора
  • Машина не заводится в мороз, причины, как устранить, полезные советы
  • Медкомиссия на водительское удостоверение 2019
  • Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
  • Потеет фара изнутри, что делать
  • Трещины и сколы на лобовом стекле, ремонт лобового стекла своими руками
  • Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
  • Незамерзайка, что это такое и как правильно её выбрать
  • Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
  • Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
  • Как заменить лампочку в автомобиле
  • Масло в коробке передач, почему пенится масло
  • Как правильно произвести полировку кузова автомобиля своими руками
  • Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
  • Как поменять фильтр на автомобиле своими руками
  • Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
  • Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы
  • Жесты и световые сигналы водителями
  • Описание ваз 2115 инжектор, все её плюсы и минусы
  • Тюнинг Ваз 2114: доработка ваз 2114, обо всем понемногу
  • Если машина застряла в снегу что делать, как выехать, советы профессионала
  • Застряла машина в снегу как вытащить, как выехать если застрял в снегу, полезные советы
  • Дроссельная заслонка, чистка дроссельной заслонки своими руками
  • Lada Vesta официальные версии. Преимущества и недостатки Lada Vesta
  • Как отремонтировать моторедуктор печки ВАЗ 2110
  • Блок управления печкой Калина: устройство, ремонт и замена блока управления печки Калина
  • Что такое пневмотестер, как оценить его показания?
  • Масляный насос ВАЗ 2107, ремонт и замена масляного насоса своими рукам
  • Автолампы: светодиодные, галогенные, лед лампы Как подобрать лампы в автомобиле
  • Причины утечки антифриза: неисправна система охлаждения, радиатор охлаждения, радиатор печки, неисправности в соединениях, антифриз в моторном масле.
  • Как сфотографировать автомобиль для продажи, полезные советы
  • Как выбрать автосервис (и при этом сэкономить), полезные советы
  • Как завести машину зимой, полезные советы
  • Что может стучать в автомобиле? Как определить причину стука?
  • Как провести диагностику автомобиля своими руками
  • Автономный предпусковой подогреватель, автономный подогреватель с дистанционным или программируемым запуском
  • Замена сайлентблока рычага передней подвески, как заменить сайлентблоки передней подвески своими руками?
  • Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками
  • Надо ли прогревать двигатель?
  • Как самому почистить дроссельную заслонку?

Источник: https://avtomobll.ru/ne-rabotaet-panel-priborov-na-vaz-2110.html

Почему не работает панель приборов ВАЗ 2110, как найти причину. Причины отказа приборной панели ВАЗ 2110. Почему не работает приборная панель ВАЗ 2110?

Ситуации, когда приборная панель на автомобиле ВАЗ 2110 не работает, совсем не редкость для продуктов отечественного автопрома. Любое транспортное средство не безгрешно, поэтому автовладельцам не остается ничего иного, как бороться с появляющимися раз за разом неисправностями. Об этом далее в статье.

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

:

  1. Устройство
  2. Проблемы и их устранение

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

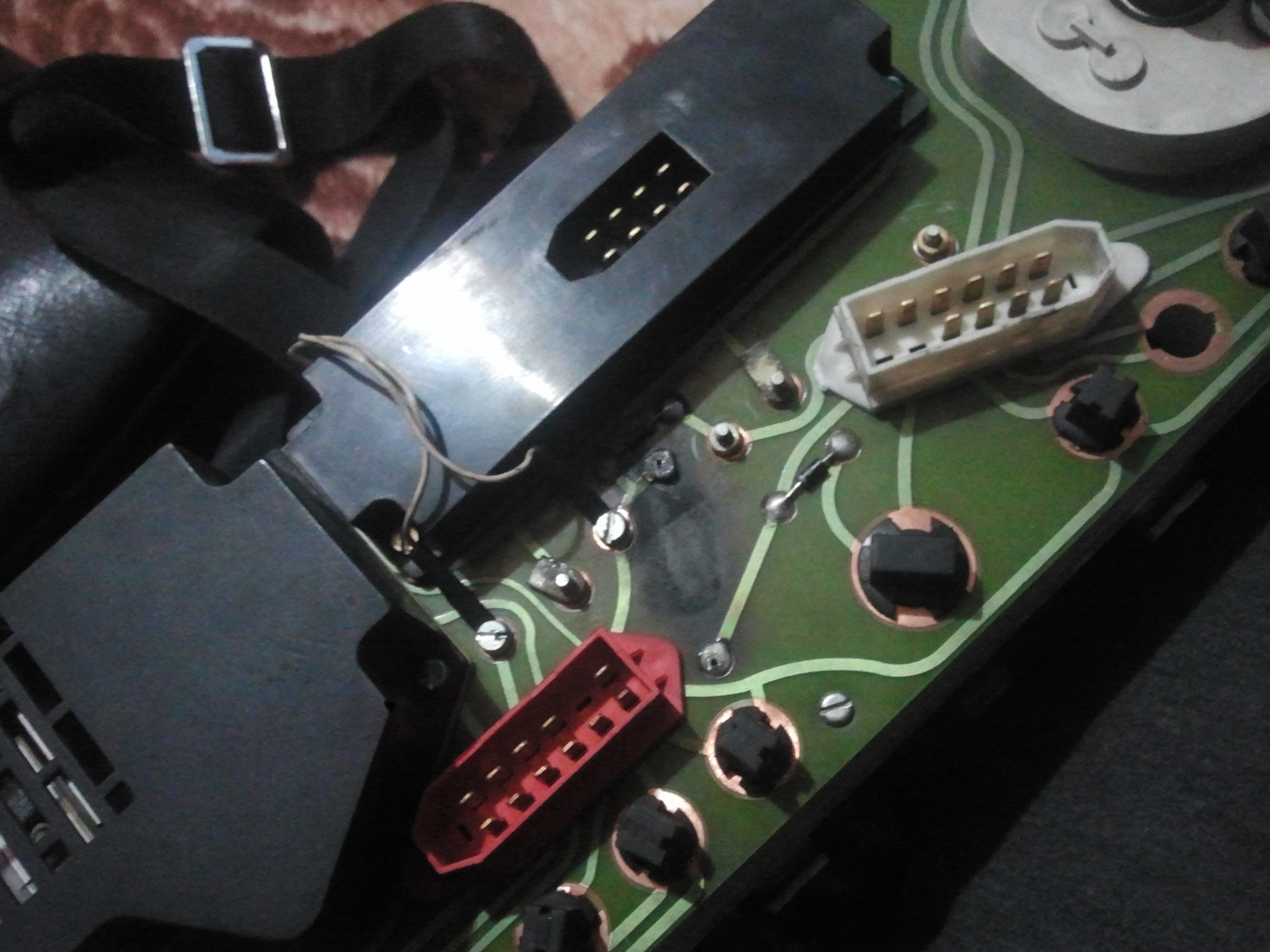

РАспиновка приборки

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.

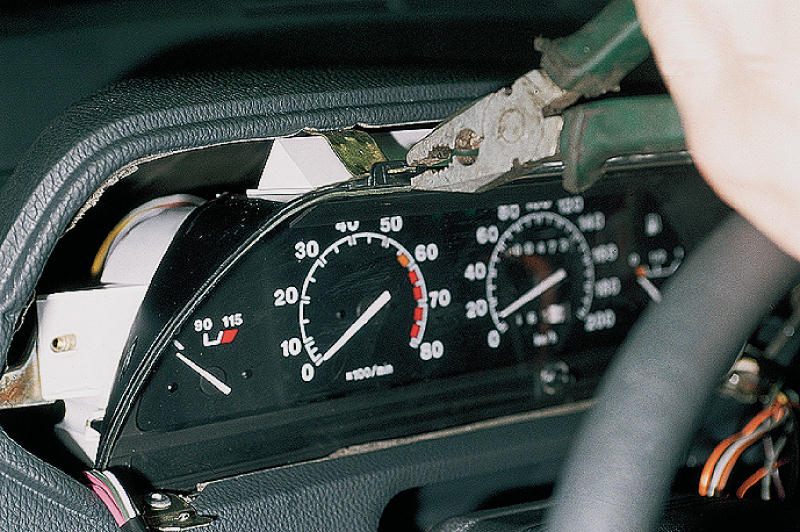

  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

  No Comments Yet!

Источник: http://luxvaz.ru/vaz-2110/99-ne-rabotaet-panel-priborov. html

Не работает панель приборов ваз 2110: причины, почему она перестала работать, распиновка приборки и видео о снятии приборного устройства старого и нового образца

20.03.2019

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

  1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
  2. Прибора, которые ведет учет числа оборотов – тахометра.
  3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
  4. Разного цвета индикаторных ламп.
  5. Шести отдельных ламп отвечающих за подсветку.
  6. Ряда резервных гнезд, куда могут включаться лампы.
  7. Одну колодку красного цвета. На электрической схеме она имеет X
  8. Другую колодку белого цвета, имеющая обозначение X

Европанель для ваз 2110Панель для ваз 2110 старого образца

На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

  • старые щитки имеют симметричное расположение приборов;
  • в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Отказ в работе приборной панели  бывает в том случае, если перегорел амперный предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6.

Если такое произошло необходимо искать причину выхода его из строя. Простая замена элемента на новый  проблему не решит. Можно сказать с уверенностью, что он тоже сразу же перегорит.

Причиной является короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Хаотичное движение стрелок на панели приборов

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение.

Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона.

Чтобы найти это место вынимается магнитола.

В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.

Отказ прикуривателя

Случается, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его гнездо используется для подключения разных устройств большей мощности. Здесь совершается зарядка телефонов, включение планшетов или другого оборудования. Идет значительно потребление количества тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.

Выражается такое в следующих проявлениях:

  • стрелка полностью неподвижна;
  • дрожание стрелки с последующей ее остановкой;
  • работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

  1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.
  2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.
  3. Когда отказывает сам датчик, ведется его замена.

Порядок диагностики и устранения проблем

Когда на ВАЗ 2110 не работает панель приборов, следует, на первом этапе, провести диагностику.

Заключается она в следующем:

  • осматриваются все лампы и перегоревшие заменяются новыми элементами;
  • используя прибор мультиметр, проверяется вся проводка на наличие обрывов или плохих контактов;
  • в случае нахождения окисленных участков они зачищаются;
  • просматриваются все предохранители и перегоревшие детали заменяются новыми изделиями;
  • все существующие приборы тестируются.

Проверка указателей уровня топлива и температуры

Чтобы проверить правильность показания уровня топлива и температуры, необходимо провести следующие действия:

  1. Включается зажигание.
  2. Отдельным отрезком провода соединяется плюсовая клемма прибора с массой. Если стрелка приходит в движение, следует осмотреть проводку на участке датчик-индикатор.
  3. Если температурный индикатор фиксирует перегрев, он отсоединяется от датчика. Падение стрелки указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
  4. Для проверки прибора он снимается. Его положительная клемма соединяется с плюсом аккумуляторной батареи, а отрицательная с минусом. Стрелка должна показать ноль. При любом ее отклонении индикатор требует замены.

Следует знать, что процесс тестирования ведется на специально оборудованном стенде. Затем идет сравнение результатов с эталоном. Затем осматриваются дорожки. В случае разрывов контакт восстанавливается припоем. Если такой процесс невозможен, устройство подлежит замене.

Предосторожности при работе

Во время выполнения работы следует придерживаться следующих рекомендаций:

  • если идет замена предохранителя, то зажигание выключается;
  • аккуратность при тестировании, чтобы не произошло закорачивания проводов;
  • если проводится пайка, то применяется паяльник малой мощности с тонким наконечником;
  • при работе с разъемами не прилагаются большие усилия.

Снятие старой и установка новой панели

Процесс замены на европанель не требует приглашения мастеров высокой квалификации.

Сопровождается предварительной подготовкой:

  • отключается питание от аккумулятора;
  • убирается руль и облицовочная часть колонки;
  • иногда вынимаются сиденья.

Демонтаж старой панели

Инструкция по демонтажу:

  1. Демонтируются щитки, расположенные у ног, сидящих впереди людей.
  2. Из-под ручного тормоза убирается криволинейная заглушка;
  3. Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
  4. С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
  5. Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
  6. С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
  7. Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
  8. Демонтируется монтажный блок и вынимается пластиковый кожух.

Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

  • подгоняется новая комбинация приборов под имеющиеся размеры панели;
  • идет полная замена панели на новый образец;
  • ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.

Источник: https://auto-nix.ru/snyatie-i-zamena/ne-rabotaet-panel-priborov-vaz-2110-prichiny-pochemu-ona-perestala-rabotat-raspinovka-priborki-i-video-o-snyatii-pribornogo-ustrojstva-starogo-i-novogo-obraztsa.html

Не работает панель приборов на ваз 2110 — причины

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

Не работает приборная панель ВАЗ-2110: возможные причины, методы устранения неисправности, советы

Случаи, когда приборная панель на ВАЗ-2110 не работает, нередки для обладателей автомобилей отечественного производства. Любая машина обладает кое-какими недочетами, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А о том, что же делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете дальше.

Почему не работает панель приборов ВАЗ-2112 16 клапанов: причины

Та ситуация, когда не работает панель приборов на ВАЗ-2112 – не редкость для отечественного автопрома. Любой транспорт имеет свои недоработки и минусы. По этой причине владельцу ВАЗ-2112 не остается ничего другого, как самостоятельно выявлять и устранять неисправность, или обратиться за поддержкой и помощью на СТО.

Устройство панели приборов

На панели приборов ВАЗ-2112 есть:

  1. Спидометр.
  2. Тахометр.
  3. Указатель уровня топлива.
  4. Указатель поворотов.
  5. Указатель температуры жидкости в охладительной системе.
  6. Контрольные лампочки.
  7. Колодки для подключения проводов.

Перед тем, как начать производить какие-то работы с приборной панелью, рекомендуется ознакомиться с ее распиновкой. Говоря другими словами, изначально надо понять, куда какой провод идёт и для чего он предназначается.

Распиновка и схема панели приборов

Распиновка панели приборов

1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — резервная контрольная лампа; 6 — указатель температуры охлаждающей жидкости; 7 — контрольная лампа наружного освещения; 8 — контрольная лампа воздушной заслонки карбюратора; 9 — контрольная лампа давления масла; 10 — контрольная лампа стояночного тормоза; 11 — контрольная лампа заряда аккумуляторной батареи; 12 — тахометр; 13 — контрольная лампа «CHECK ENGINE»; 14 — спидометр; 15 — контрольная лампа уровня тормозной жидкости; 16 — контрольная лампа аварийной сигнализации; 17 — контрольная лампа дальнего света фар; 18 — указатель уровня топлива.

Полная электросхема лежит ВАЗ-2112 лежит здесь.

Диагностика панели приборов на ВАЗ-2112

На видео показан процесс самодиагностики панели приборов на ВАЗ-2112. Можно посмотреть работу всех стрелок и сигнализаторов. Например, лампочку «проверьте двигатель» (Check Engine) недобросовестный продавец может вынуть.

Устранение проблем

Есть несколько самых распространенных проблем, по которым может не работать панель приборов на ВАЗ-2112. Это такие:

  1. Не горит подсветка. Тут потребуется проверить все контакты, проводку и её состояние. Могут также просто перегореть предохранители или лампочки. Тут причин может быть много, а потому быстро решить проблему не получится. Надо детально во всем разбираться. У нас был случай, когда перегорали сразу все диоды подсветки панели приборов. Пришлось менять все лампочки.

    Проверка и замена лампочек подсветки

  2. Отказ узла. Это проблема самая серьезная из всех. В данной ситуации перестают функционировать все приборы. Для того чтобы устранить проблему изначально надо проверить предохранитель №1 (5 ампер изначально, но у нас стоит 7.5, 5 амперный выбивало).

    Расположение предохранителя подсветки панели приборов на редакционной машине. У нас лёгкий тюнинг, стоит предохранитель 7.5 Ампер, 5 Ампер выбивало. Это не есть хорошо.

    Найти его можно на монтажном блоке. Если он перегорел, потребуется просто его поменять. Также надо обнаружить и причину, по которой он вышел из строя. Обычно к таким последствиям приводит короткое замыкание в проводке.

  3. Прыгают стрелки. Тут в основном причина заключается в том, что плохая масса на щитке. Чтобы добраться до массового провода потребуется вытянуть автомагнитолу. Может такой провод быть смещен в сторону при установке, например, сигнализации. Поэтому, если в машине есть сигнализация, а провода под магнитолой не окажется, искать его надо в другом месте. Он может быть за обивкой салона в районе левой ноги водителя. Также провод массы может быть испорчен в процессе установки новой магнитолы. Такой провод надо не полениться и качественно прикрутить к кузову авто.
  4. Проблемы с щитком приборов. Тут потребуется проверить, всё ли с ним хорошо. Для этого его надо вытянуть с посадочного места, но не отсоединять провода. В проводке надо проверить напряжение. Обязательно также следует посмотреть на обратную сторону прибора, чтобы удостовериться, что токопроводящие дорожки не повреждены.
  5. Прикуриватель. Часто панель приборов может выйти из строя по причине прикуривателя (о замене прикуривателя см. «выполняем замену прикуривателя на ВАЗ-2112 своими руками«). Водители через такой разъем могут использовать разные дополнительные устройства, например, зарядки для телефона. В результате потребляется большое количество энергии, что и вызывает перегорание предохранителей. По этой причине может также некорректно работать и панель приборов. В данном случае надо проверить предохранитель F18 и заменить его при необходимости.

    Предохранитель прикуривателя — F18

Выводы

На практике видно, что основную часть причин, по которым выходит из строя панель приборов, можно выявить самостоятельно.  Но тут надо иметь определенный опыт и навыки. Если их нет, то следует обратиться на СТО.

Причины почему не работает панель приборов ваз 2110

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

  1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
  2. Прибора, которые ведет учет числа оборотов – тахометра.
  3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
  4. Разного цвета индикаторных ламп.
  5. Шести отдельных ламп отвечающих за подсветку.
  6. Ряда резервных гнезд, куда могут включаться лампы.
  7. Одну колодку красного цвета. На электрической схеме она имеет X
  8. Другую колодку белого цвета, имеющая обозначение X
Европанель для ваз 2110Панель для ваз 2110 старого образца

На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

  • старые щитки имеют симметричное расположение приборов;
  • в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Отказ в работе приборной панели  бывает в том случае, если перегорел амперный предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если такое произошло необходимо искать причину выхода его из строя. Простая замена элемента на новый  проблему не решит. Можно сказать с уверенностью, что он тоже сразу же перегорит. Причиной является короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Хаотичное движение стрелок на панели приборов

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение. Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона. Чтобы найти это место вынимается магнитола.

В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.

Отказ прикуривателя

Случается, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его гнездо используется для подключения разных устройств большей мощности. Здесь совершается зарядка телефонов, включение планшетов или другого оборудования. Идет значительно потребление количества тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.

Выражается такое в следующих проявлениях:

  • стрелка полностью неподвижна;
  • дрожание стрелки с последующей ее остановкой;
  • работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

  1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.
  2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.
  3. Когда отказывает сам датчик, ведется его замена.

Порядок диагностики и устранения проблем

Когда на ВАЗ 2110 не работает панель приборов, следует, на первом этапе, провести диагностику.

Заключается она в следующем:

  • осматриваются все лампы и перегоревшие заменяются новыми элементами;
  • используя прибор мультиметр, проверяется вся проводка на наличие обрывов или плохих контактов;
  • в случае нахождения окисленных участков они зачищаются;
  • просматриваются все предохранители и перегоревшие детали заменяются новыми изделиями;
  • все существующие приборы тестируются.

Проверка указателей уровня топлива и температуры

Чтобы проверить правильность показания уровня топлива и температуры, необходимо провести следующие действия:

  1. Включается зажигание.
  2. Отдельным отрезком провода соединяется плюсовая клемма прибора с массой. Если стрелка приходит в движение, следует осмотреть проводку на участке датчик-индикатор.
  3. Если температурный индикатор фиксирует перегрев, он отсоединяется от датчика. Падение стрелки указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
  4. Для проверки прибора он снимается. Его положительная клемма соединяется с плюсом аккумуляторной батареи, а отрицательная с минусом. Стрелка должна показать ноль. При любом ее отклонении индикатор требует замены.

Следует знать, что процесс тестирования ведется на специально оборудованном стенде. Затем идет сравнение результатов с эталоном. Затем осматриваются дорожки. В случае разрывов контакт восстанавливается припоем. Если такой процесс невозможен, устройство подлежит замене.

Предосторожности при работе

Во время выполнения работы следует придерживаться следующих рекомендаций:

  • если идет замена предохранителя, то зажигание выключается;
  • аккуратность при тестировании, чтобы не произошло закорачивания проводов;
  • если проводится пайка, то применяется паяльник малой мощности с тонким наконечником;
  • при работе с разъемами не прилагаются большие усилия.

Снятие старой и установка новой панели



Процесс замены на европанель не требует приглашения мастеров высокой квалификации.

Сопровождается предварительной подготовкой:

  • отключается питание от аккумулятора;
  • убирается руль и облицовочная часть колонки;
  • иногда вынимаются сиденья.

Демонтаж старой панели

Инструкция по демонтажу:

  1. Демонтируются щитки, расположенные у ног, сидящих впереди людей.
  2. Из-под ручного тормоза убирается криволинейная заглушка;
  3. Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
  4. С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
  5. Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
  6. С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
  7. Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
  8. Демонтируется монтажный блок и вынимается пластиковый кожух.

Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

  • подгоняется новая комбинация приборов под имеющиеся размеры панели;
  • идет полная замена панели на новый образец;
  • ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.

Не работает панель приборов на ВАЗ 2110: не горит подсветка, комбинация и распиновка приборки

Содержание:

  1. Устройство
  2. Проблемы и их устранение

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

РАспиновка приборки

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

 Загрузка ...

Не работает панель приборов ВАЗ-2110: причины, что делать?

Владельцам ВАЗовских «десяток» в процессе эксплуатации своего железного коня приходится сталкиваться с теми или иными неисправностями. Для устранения одних может понадобиться несколько минут, тогда как решение других порой занимает несколько дней. Все зависит от того, какой узел автомобиля вышел из строя.

Проблем существует множество, в том числе и с панелью приборов. Увы, но качество сборки российских авто зачастую далеко от идеала, и неожиданно выйти из строя может, по сути, любой агрегат или узел.

Начинать следует с предохранителя

Итак, давайте более детально рассмотрим ситуацию, когда не работает (частично или вся) панель приборов на ВАЗ-2110, а также возможные причины и варианты устранения неисправностей. Для этого сперва перечислим имеющиеся там приборы и индикаторы:

  • тахометр;
  • спидометр;
  • указатели уровня топлива и температуры охлаждающей жидкости;
  • 18 ламп – 6 подсветки щитка и 12 контрольных;
  • резервное гнездо для контрольной лампы;
  • 2 колодки для подсоединения проводки.

Относительно последних хотелось бы дать краткое пояснение относительно того, как их различить на электрических схемах. В частности, колодка белого цвета обозначена как Х1, красного, соответственно, как Х2.

Еще один достаточно важный момент: на автомобилях ВАЗ-2110 может стоять один из двух вариантов приборной панели. Если она старого образца, то все приборы размещаются симметрично. При этом «европанель», помимо того, что она более красивая чисто в визуальном плане, отличается еще и смещенными вправо указателями температуры охлаждающей жидкости и уровня топлива.

Читайте также: Как снять приборную панель на ВАЗ-2110

Если говорить о неисправностях панели приборов ВАЗ «десятой» серии, то здесь наиболее серьезным вариантом является полный ее отказ, когда не работают ни приборы, ни контрольные лампы, ни подсветка. Первым делом в такой ситуации следует проверить расположенный в монтажном блоке 15-амперный предохранитель с маркировкой F6.

Если окажется, что он перегорел, лучше всего сразу же заняться поиском первопричины. В ином случае новый предохранитель, скорее всего, банально разделит участь старого. Вывести его из строя может замыкание, возникшее в электрической цепи. При отсутствии должных навыков лучше не тратить время, а передать автомобиль в руки специалисту, способному не только обнаружить проблему, но и устранить ее.

Причиной проблем может быть массовый провод

Иногда возникают ситуации, когда стрелки на приборах ведут себя совершенно неадекватно, резко прыгая от минимальной к максимальной отметке и наоборот. В подавляющем большинстве случаев причиной данной неисправности становится отсутствие нормального контакта с массой. В устранении данной проблемы нет ничего сложного. В первую очередь следует найти крепление массового провода, соединяющего приборный щиток к перегородке, которая отделяет салон от моторного отсека. Его можно обнаружить, вынув из штатного гнезда автомагнитолу.

Однако здесь есть один нюанс. Если на авто устанавливалась сигнализация, то крепление массового провода вполне могли перенести в какое-то другое место. Впрочем, как правило, владельца авто предупреждают о таких действиях. В большинстве случаев крепление массового провода переносят в район, где располагается левая нога водителя, размещая его за обшивкой салона.

Кстати, ситуация, когда стрелки на приборах начинают «прыгать», может возникнуть и после установки магнитолы. Для того чтобы это сделать, нужно открутить массовый провод, идущий от приборной панели. Бывает, что потом его некачественно прикручивают, и впоследствии из-за вибрации кузова контакт становится ненадежным. Чтобы решить проблему, достаточно просто нормально закрутить провод. Стоит отметить, что делать это не очень удобно, поэтому придется приложить определенные усилия.

Прикуриватель – еще одна возможная причина отказа панели приборов. Зачастую сюда подключают различные дополнительные устройства. При этом многим потребителям требуется ток большой силы, и из-за этого либо перегорает предохранитель F19, либо выходит из строя сам прикуриватель. Проверка в данном случае будет достаточно простой, при условии, что предохранитель не сгорел, нужно разъединить колодку прикуривателя.

Читайте также: Как правильно снимается торпеда в ВАЗ-2110

Если же проблема не в этом, значит, придется искать причину непосредственно в приборном щитке. Его следует вытащить со штатного места крепления, насколько это возможно, но не отсоединять идущие к колодкам провода. Далее замеряем напряжение на контактах, обозначенных в схемах номерами 6, 9 и 10. Везде должен быть одинаковый показатель – 12 вольт. Кроме того, следует проверить также и массовый провод на колодке Х1 (белого цвета). Также осмотрите на предмет возможных повреждений дорожки на задней стороне щитка приборов, по которым к соответствующим потребителям подается электричество.

Не работает подсветка приборов на ваз 2110

Учитывая существующие Правила дорожного движения, водитель обязан включать головное освещение на своём легковом автомобиле ВАЗ-2112 перед тем, как тронется с места. А это значит, что включится и подсветка на щитке приборов, хотя она в светлое время суток совершенно не нужна, ведь приборы и без неё просматриваются нормально. Постоянное горение ламп подсветки щитка приборов сокращает срок их работы и приводит к более частому появлению неисправностей в этой электрической цепи.

Самая простая причина, по которой лампы подсветки не горят, это когда детские шаловливые ручки, сидя на водительском сиденье, трогают органы управления автомобилем. Если они повернули ручку реостата, регулирующего величину светового потока, влево до упора, то освещения щитка приборов практически не будет. Поэтому, прежде чем приступить к поиску неисправности, попробуйте повернуть эту ручку вправо. Если подсветка заработает, значит, проблема будет легко решена. А вот если нет, то только тогда придётся искать причину этой неисправности.

В этом случае придётся: либо проверить, цел ли 5-ти амперный предохранитель F1, который расположен в монтажном блоке, либо включить габариты Вашего автомобиля, выйти из него и посмотреть, горят ли лампы габаритов с левой стороны или лампы освещения багажника, так как все они получают питание через этот предохранитель. Правые габариты получают питание через предохранитель F11.

Если лампы левых габаритов горят, а подсветка щитка приборов не работает, значит, предохранитель F1, не перегорел, поэтому следующим шагом будет проверка контактов на реостате, при помощи которого регулирую яркость ламп подсветки щитка приборов. Бывают случаи, когда с них слетает штекер вместе с контактами или он выходит из строя. Проверить, это предположение, можно сняв реостат и замкнув его контакты напрямую. Если лампы подсветки загорятся, значит, причина именно в нём.

Возможной неисправностью, приводящей к потере освещения приборной панели, может стать печатная плата щитка приборов. Происходит это из-за перегорания на ней дорожки, по которой идёт питание к лампам подсветки. Учитывая то, что щиток приборов является неремонтопригодным его придётся менять на новый. Да и у самих ламп нити накала тоже сгорают, правда чтобы это произошло сразу на всех лампах подсветки щитка приборов, то такое вряд ли может случиться.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Не горит подсветка панели приборов ваз 2110

Авто-помощь

Советы для автомобилистов

Не работает подсветка приборов на ваз 2110

Учитывая существующие Правила дорожного движения, водитель обязан включать головное освещение на своём легковом автомобиле ВАЗ-2112 перед тем, как тронется с места. А это значит, что включится и подсветка на щитке приборов, хотя она в светлое время суток совершенно не нужна, ведь приборы и без неё просматриваются нормально. Постоянное горение ламп подсветки щитка приборов сокращает срок их работы и приводит к более частому появлению неисправностей в этой электрической цепи.

Самая простая причина, по которой лампы подсветки не горят, это когда детские шаловливые ручки, сидя на водительском сиденье, трогают органы управления автомобилем. Если они повернули ручку реостата, регулирующего величину светового потока, влево до упора, то освещения щитка приборов практически не будет. Поэтому, прежде чем приступить к поиску неисправности, попробуйте повернуть эту ручку вправо. Если подсветка заработает, значит, проблема будет легко решена. А вот если нет, то только тогда придётся искать причину этой неисправности.

В этом случае придётся: либо проверить, цел ли 5-ти амперный предохранитель F1, который расположен в монтажном блоке, либо включить габариты Вашего автомобиля, выйти из него и посмотреть, горят ли лампы габаритов с левой стороны или лампы освещения багажника, так как все они получают питание через этот предохранитель. Правые габариты получают питание через предохранитель F11.

Если лампы левых габаритов горят, а подсветка щитка приборов не работает, значит, предохранитель F1, не перегорел, поэтому следующим шагом будет проверка контактов на реостате, при помощи которого регулирую яркость ламп подсветки щитка приборов. Бывают случаи, когда с них слетает штекер вместе с контактами или он выходит из строя. Проверить, это предположение, можно сняв реостат и замкнув его контакты напрямую. Если лампы подсветки загорятся, значит, причина именно в нём.

Возможной неисправностью, приводящей к потере освещения приборной панели, может стать печатная плата щитка приборов. Происходит это из-за перегорания на ней дорожки, по которой идёт питание к лампам подсветки. Учитывая то, что щиток приборов является неремонтопригодным его придётся менять на новый. Да и у самих ламп нити накала тоже сгорают, правда чтобы это произошло сразу на всех лампах подсветки щитка приборов, то такое вряд ли может случиться.

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 5

1 Тема от

Trablz 2014-03-14 09:58:30
  • Trablz
  • Новый участник
  • Неактивен
  • Откуда: Екатеринбург
  • Регистрация: 2014-03-14
  • Сообщений: 6Спасибо: 2
  • Авто: ВАЗ 2110
Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова.;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В:
5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В;
5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.
Что делать куда смотреть дальше?! Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

Почему не горят габариты и подсветка приборов на ВАЗ-2110

Автомобиль: ВАЗ-2110.
Спрашивает: Константин Самойликов.
Суть вопроса: почему перестали гореть лампы подсветки панели приборов?

Днём ездил проблем не было. Вечером заметил что подсветка панели приборов горит еле-еле, а потом и вовсе пропала. Также когда вышел из машины на заправке заметил, что не горят гарабиты совсем. Помогите, пожалуйста.

Правила ПДД

По Правилам дорожного движения водитель в темное время обязан подсвечивать габаритные огни на своем транспорте при передвижении. В это время также подсвечивается и панель приборов.

Причины и ремонт

Габаритные огни левого борта и подсветка панели приборов подключены через предохранитель F1, а правые – через F11. Оба рассчитаны на ток в 5 Ампер.

Иногда подсветка может не работать. В таком случае нужно проверить предохранитель F1 , который располагается в салоне со стороны водителя в специальном блоке. Также надо проверить и предохранитель F11 .

Если предохранители в норме, нужно проверить всю проводку и лампы на габаритах.

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

РАспиновка приборки

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Не горит подсветка панели приборов ваз 2110

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

  • предохранитель;
  • печатная плата щитка приборов;
  • контакты;
  • проводка;
  • выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова.;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В:
5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В;
5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.
Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

2 Ответ от

iliaBkmz 2014-03-14 13:18:05
  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,016 Спасибо : 581
  • Авто: outlander и 2104

Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки.
Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Спасибо сказали: Trablz 1

не работает подсветка панели приборов ваз 2110

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и поставил туда белый светодиод. Светодиоду сточил головку и по радиусу прошелся наждаком для большего рассеивания. Все получилось здорово. Одометр подсвечивается светло-серым цветом. Смотрится очень зачЁтно.

Жаль не сфоткал. А вот утром огорчился очень. Вышел, и увидел машинку под снегом. Завел, включил габариты и стал счищать снег с машины. И тут заметил, что подсветка приборки не горит. Работают все пиборы (стрелки, лампочка ручника, и лампочка габаритов).

А вот сама приборка не подсвечивается. Затем обратил внимание, что все кнопки панели тоже горят с перебоем. Покрутил слегка крутилку для подсвечивания яркости (не помню как она называется) и стал дальше чистить машину. Но всоре погали и все кнопки напанели.

Осталась гореть только лампочка включения габаритов. Разбираться времени не было. Нужно ехать на работу.

Выехал в таком состоянии. Приборка и кнопки на панели не горят. Остальное все работает в штатном режиме и ближний и дальний и дворники и габариты как спереди, так и сзади, и подсветка номерного знака.

Сделал вывод, что это не предохранитель, т. К. Сами приборы работают нормально. Приехал на работу и все же сменил предохранитель на F1 и F11.

Ничего не изменилось. Где-то слышал что подсветка в панели приборов и кнопок связана с этой крутилкой (повшение/понижение яркости подсветки). Вот и думаю в чем трабл? Грешу на то, что либо слетела фишка на этой крутилке, либо она вообще сгорела.

Поправьте меня, коллеги, если я не прав. Никто не сталкивался с таким? Есть таклковые электрики? Заранее спасибо. Такая же проблема :fd. кто что предложил для решения оной, к электрику пока не получается ехать
Взято с. http://www.2112.ru.

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Не работает приборная панель ВАЗ-2110: причины, методы устранения, советы

Случаи, когда не работает приборная панель на ВАЗ-2110, не редкость для владельцев отечественных автомобилей. У любого автомобиля есть недостатки, поэтому автовладельцам просто не остается ничего другого, как устранять постоянно возникающие неисправности. А что делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете далее.

Комплектация

Итак, что можно увидеть на приборной панели в этой машине? Комбинация состоит из нескольких компонентов:

  • индикатор температуры антифриза по Цельсию;
  • тахометр - количество оборотов силового агрегата;
  • указатели правого и левого поворотов;
  • спидометр - скорость автомобиля;
  • резерв топлива - количество топлива в баке;
  • изображение АЗС - сигнал о необходимости заправки; Указатель пуска калибра
  • ;
  • указатель уровня тормозной жидкости;
  • фары дальнего света;
  • ручка регулировки часов;
  • дисплей с индикатором общего и суточного пробега;
  • индикатор тревоги;
  • экран часов;
  • уровень заряда батареи;
  • check engine - указывает на неисправность двигателя;


  • индикатор включения стояночного тормоза;
  • уровень давления масла;
  • Лампа воздушной заслонки - доступна исключительно для карбюраторных двигателей.

Особенности панелей различных моделей ВАЗ-2110

На автомобилях разных годов выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.



  • В первых моделях встроена электромеханическая панель с серийным номером 3801010. Визуально устройство легко опознается по механическому одометру, который установлен на шкале спидометра. Он приводится в движение двигателем, но остальные индикаторы работают по магнитному принципу.В задней части щита вы можете найти две силовые площадки, расположенные под прямым углом.
  • Чуть позже была выпущена десятка с электронным щитком, оснащенным дисплеем внизу спидометра. Иногда в одном и том же месте встречаются панели с индикатором всасывания или лампой подушки безопасности. Есть автомобили с двойным дисплеем - под спидометр и тахометр.
  • Десятки панелей с панелями, предназначенные для ВАЗ-21106, встречаются крайне редко. Такие охранники имеют технический номер 21106-3801010.Такую панель можно определить по дисплею внизу тахометра и расширенному диапазону спидометра.
  • Последние модели ВАЗ-2110 оснащены щитками унифицированными с моделью 2118. У них одно отличие - сочетание шкал. В отличие от старой модели, знаки на этих щитах расположены случайным образом и немного смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 - что делать в этом случае? Прежде всего, необходимо детально разобраться в ситуации и выявить первопричины проблемы.

Конечно, самая впечатляющая неисправность панели - это ее полный выход из строя. В такой ситуации перестают работать и сами устройства, и индикаторы, и световые индикаторы, а стрелки просто падают вниз. Чтобы решить эту проблему, первое, что нужно сделать, это проверить исправность пятнадцатиметрового предохранителя, что обозначено «F6». Часто именно он оказывается причиной того, что не работает приборная панель на ВАЗ-2110.




В целом, есть несколько наиболее частых проблем, присущих охранникам данной модели автомобиля.У каждой поломки есть свои особенности и способы устранения.

Перегорел предохранитель

Как уже было сказано, неисправность этого элемента щита часто приводит к выходу из строя всего щита. Вы можете найти предохранитель F6 в монтажном блоке. Если он все же перегорел, очень важно выявить причину выхода из строя. В противном случае новая деталь повторит судьбу предыдущей и сгорит точно так же. Часто причина поломки кроется в банальном замыкании схемы. После выявления и устранения первоначальной проблемы вам просто нужно заменить предохранитель на новую деталь.


Кстати, часто неисправность этой детали становится причиной того, что не работают приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Стрелки прыгают устройств

Часто бывает, что они просто начинают прыгать по шкале от минимума до максимума. Обычно причина такой неисправности - плохой контакт с массой. Его провод, идущий от щита, закреплен на перегородке, отделяющей моторный отсек от салона.Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена ​​сигнализация, скорее всего, крепление этого провода перенесли в более удобное место для большего удобства. Обычно специалисты переставляют его под обшивку салона, недалеко от левой ноги водителя.

Того же можно ожидать автовладельцам после установки магнитолы. Во время фиксации отрицательного кабеля, возможно, провод массового экранирования был плохо намотан. В результате такой оплошности под действием передаваемых на кузов автомобиля вибраций трос мог ослабнуть.Такое случается очень часто, и автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты часто плохо наматывают провод массы из-за того, что делать это не очень удобно.

Если крепление этого кабеля оказалось качественным, стоит проверить сам экран. Для этого его необходимо снять с места фиксации, чтобы не пришлось отсоединять провода, идущие к колодкам.


Нужно проверить провод массы на белом блоке Х1, идущий на первый контакт.Кроме того, стоит проверить напряжение на 9, 6 и 10 контактах - оно должно быть не менее 12 вольт. Кроме того, обязательно обратите внимание на состояние дорожек на обратной стороне экрана, по которым импульсы поступают к потребителям.

Прикуриватель

Именно его неисправность часто становится причиной выхода из строя щита. Дело в том, что через прикуриватель многие автовладельцы включают различные устройства, например, специальный пылесос, зарядные устройства, насосы и другие устройства.Из-за того, что этим гаджетам нужен сильный ток, часто ломается либо сама розетка, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого включения. В этом случае вернуть приборную панель в работоспособность можно, отсоединив колодку розеток. Но стоит сказать, что такая манипуляция будет успешной только в том случае, если предохранитель F19 исправен. Если он все же перегорел, его необходимо заменить.



Не работает подсветка приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банально перегоревших предохранителей. В этом случае их просто необходимо заменить. Причина также может заключаться в самих лампах, которые часто выходят из строя просто из-за износа. А иногда выход из строя экрана происходит из-за короткого замыкания. Но как бы то ни было, без тестера разобраться в том, что произошло, будет крайне сложно.

Тюнинг

Именно он часто становится причиной неисправности приборной панели. Возможно, новый щит был неправильно закреплен, поэтому на самом деле он не работает. Либо при установке проводки были подключены не все кабели, либо они просто гнулись. В таких случаях часто перестают функционировать только определенные элементы щита: например, дисплеи, индикаторы аккумулятора, ручного тормоза или давления масла, а также лампа воздушной заслонки карбюратора. Не работает приборная панель ВАЗ-2110 после настройки - что делать в этом случае? Первым делом замена проводов.Обычно это упрощает решение проблемы.

Диагностика

Неважно, не работает ли приборная панель ВАЗ-2110 с 8-клапанной форсункой или 16-клапанным карбюратором, первым делом проводится диагностика самого щита. Ведь его исправность не зависит от салона автомобиля.

Правильная диагностика предполагает выполнение нескольких простых манипуляций:

  • проверка лампы и замена вышедших из строя деталей;
  • проверка проводки с помощью индикатора или мультиметра;
  • проверка контактов и очистка их от окисления налета;
  • проверка предохранителей;
  • мониторинг работоспособности устройств.

Если не работает приборная панель ВАЗ-2110 с евро установкой, проверьте предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами следует также обратить внимание на детали с номерами: F6 и F10.

Меры предосторожности

При ремонте приборной панели следует соблюдать некоторые правила:

  • предохранители можно заменять только при выключенном зажигании;
  • мониторинг устройств необходимо проводить максимально внимательно во избежание короткого замыкания;
  • припаять поврежденные элементы прибором с минимальной мощностью и тонкой насадкой;
  • снимите и закрепите щиток очень осторожно, чтобы случайно не повредить крепления.


Вывод

Большинство поломок, связанных с работой приборной панели, вполне возможно решить самостоятельно в домашних условиях. Особенно если речь идет об отечественном автомобиле ВАЗ-2110. Однако в том случае, если щит этого станка не работает, следует учесть некоторые нюансы, например, вероятные причины неисправности. В этом случае вам не потребуются какие-либо специальные знания в области электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратиться к специалисту, который наверняка все сделает правильно.

Не работает комбинация приборов ВАЗ 2110

Владельцы ВАЗовской «десятки» в процессе эксплуатации своего железного коня сталкиваются с различными неисправностями. Для устранения одних может потребоваться несколько минут, а для других может потребоваться несколько дней. Все зависит от того, какой узел автомобиля вышел из строя.

Есть много проблем, в том числе и с панелью приборов. Увы, качество сборки российских автомобилей зачастую далеко от идеала, и, по сути, любой агрегат или сборка может внезапно выйти из строя.

Пуск с предохранителем.

Итак, давайте более подробно рассмотрим ситуацию, когда на ВАЗ-2110 не работает (частично или полностью) панель приборов, а также возможные причины и варианты устранения неисправностей. Для этого сначала перечислите доступные там устройства и индикаторы:

  • тахометр;
  • спидометр;
  • указатель уровня топлива и указатели температуры охлаждающей жидкости;
  • 18 ламп - 6 панелей подсветки и 12 контрольных;
  • запасной патрон контрольной лампы;
  • 2 площадки под проводку.

Что касается последних, я хотел бы дать краткое пояснение, как различать их в электрических цепях. В частности, блок белого цвета обозначен как X1, красный соответственно как X2.

Еще один очень важный момент: на автомобилях ВАЗ-2110 может быть один из двух вариантов панели приборов. Если он старомодный, то все устройства размещаются симметрично. При этом «европанель», помимо того, что она красивее чисто визуально, отличается еще и сдвинутыми вправо индикаторами температуры охлаждающей жидкости и уровня топлива.

Если говорить о неисправностях в панели приборов ВАЗ «десятой» серии, то наиболее серьезным вариантом здесь является ее полный выход из строя, когда не работают ни приборы, ни контрольные лампы, ни фары. Первое, что нужно сделать в этой ситуации, - это проверить предохранитель на 15 А с маркировкой F6, расположенный в монтажном блоке.

Если выяснится, что он перегорел, лучше сразу найти первопричину. В противном случае новый запал, скорее всего, банально разделит судьбу старого.Он может быть отключен замыканием, возникающим в электрической цепи. При отсутствии должных навыков лучше не терять время, а передать машину специалисту, который сможет не только обнаружить проблему, но и устранить ее.

Причиной проблем может быть массивный провод

Иногда бывают ситуации, когда стрелки на устройствах ведут себя совершенно неадекватно, резко прыгая с минимальной отметки на максимальную и наоборот. В большинстве случаев причина такой поломки - отсутствие нормального контакта с массой.В устранении этой проблемы нет ничего сложного. В первую очередь необходимо найти крепление массового провода, соединяющего щиток приборов с перегородкой, отделяющей кабину от моторного отсека. Его можно обнаружить, вынув автомагнитолу из штатной розетки.

Однако есть один нюанс. Если на автомобиле была установлена ​​сигнализация, то монтаж заземляющего провода можно было легко перенести в другое место. Однако, как правило, владельца автомобиля предупреждают о таких действиях.В большинстве случаев крепление троса массы переносят на место, где находится левая нога водителя, помещая ее за обшивку кабины.

Кстати, ситуация, когда стрелки на приборах начинают «прыгать», может возникнуть даже после установки магнитолы. Для этого нужно открутить массовый проводник, идущий от панели приборов. Бывает, что тогда он плохо завинчивается, и впоследствии из-за вибрации корпуса контакт становится ненадежным. Чтобы решить проблему, достаточно просто скрутить провод.Стоит отметить, что делать это не очень удобно, поэтому придется приложить определенные усилия.


Прикуриватель - еще одна возможная причина выхода из строя панели приборов. Часто сюда подключают различные дополнительные устройства. При этом многим потребителям требуется сильный ток, и из-за этого либо перегорает предохранитель F19, либо выходит из строя сам прикуриватель. Проверить в этом случае будет довольно просто, при условии, что предохранитель не сгорел, нужно отсоединить гнездо прикуривателя.

Щиток приборов ВАЗ-2110 содержит: спидометр, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости, 12 различных сигнальных ламп, 6 лампочек на приборной панели, одно резервное гнездо для сигнальной лампы и две колодки для подключения проводов. Различить контактные площадки очень легко, белый цвет на электрических цепях обозначается как X1, а тот, что красный, как X2. Сама панель приборов, устанавливаемая на автомобили ВАЗ-2110, бывает двух типов: старая модель, где приборы расположены симметрично, и новая модель, у них указатели уровня топлива и охлаждающей жидкости смещены в правую часть панели.

Самой большой неисправностью панели приборов будет ее полный выход из строя. В этом случае ни контрольные лампы, ни сами приборы не работают. Водителю в первую очередь необходимо проверить предохранитель F6 на 15 ампер. Он находится в монтажном блоке. В случае, если он сгорел, необходимо искать причину этого явления, иначе новый, подлежащий защите, повторит судьбу предыдущего, то есть тоже сгорит. Причина перегоревшего предохранителя - короткое замыкание.

Бывают случаи, когда стрелки прибора начинают прыгать на своей шкале от минимума до максимума. Скорее всего, причиной таких действий устройств будет плохой контакт с массой. Массивный провод, идущий от панели приборов, крепится к перегородке, отделяющей моторный отсек от салона. Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена ​​сигнализация, не исключено, что крепление этого массового провода для удобства работы перенесено в другое место, более доступное.Обычно, установщики сигнализации, ее переставляют на прикрытие кабины в зоне действия левой ноги водителя.
Аналогичная картина может быть при установке магнитолы. При подключении его минусового провода откручивался массивный провод панели приборов, а затем он плохо наматывался, в результате ослаблялся под действием передаваемых на кузов автомобиля вибраций. Плохо завернул, потому что делать это не очень удобно.

Если с креплением массового провода все в порядке, то необходимо проверить сам щиток приборов.Для этого его нужно по возможности вытащить из места крепления, не отсоединяя проводов, идущих к колодкам. Необходимо будет проверить на блоке белого цвета X1 заземляющего провода, идущего к 1 выводу, а также одновременно проверяем напряжение на выводах 6, 9, 10, оно должно быть равным 12 вольт. Посмотрите, на обратной стороне панели приборов целостность дорожек, по которым электричество поступает к соответствующим потребителям.

Еще одной причиной выхода из строя панели приборов может быть прикуриватель.Дело в том, что через этот разъем некоторые водители подключают для работы дополнительные устройства, например, зарядное устройство для аккумулятора сотового телефона, шинный насос электробуса, автомобильный пылесос. Учитывая, что этим потребителям требуется большой ток, либо выходит из строя сам прикуриватель, либо перегорает предохранитель F19, что приводит к выходу из строя панели приборов. Кстати, сломать прикуриватель можно также, долго удерживая его во включенном положении. Заставить приборную панель заработать, в этих случаях гнездо прикуривателя можно отсоединить, если исправен предохранитель F19.

Ситуации, когда не работает панель приборов на автомобиле ВАЗ 2110, не редкость для продукции отечественного автопрома. Любое транспортное средство не без греха, поэтому автовладельцам нет ничего другого, как бороться с появляющимися раз за разом неисправностями. Об этом позже в статье.

Приборная панель 2110, описание какие устройства установлены на щитке панели


Панель приборов ВАЗ 2110 старой модели и панель приборов ВАЗ 2110 новой модели, в чем разница

Щиты приборов, устанавливаемые на ВАЗ 2110, бывают двух вариантов - старая модель и новая модель, в зависимости от года выпуска автомобиля.


Их отличие в том, что на приборной панели старого образца все приборы размещены симметрично, а на приборной панели нового образца - индикаторы охлаждающей жидкости и топлива смещены в правую часть панели.

Не работает панель приборов ВАЗ 2110, не работают приборы и контрольные лампы. Причины

Самая существенная неисправность панели приборов - ее абсолютный отказ. При этом не работают ни сами приборы, ни контрольные лампы, не работают индикаторы, а стрелки падают вниз.Для устранения проблемы в первую очередь нужно проверить предохранитель на пятнадцать ампер, обозначенный F6. Чаще всего именно он является причиной выхода из строя панели приборов.

Перегорел предохранитель F6, как найти причину, что искать


Как уже было сказано выше, перегоревший предохранитель F6 влечет за собой полный выход из строя узла. Вы можете найти его в монтажном блоке. Если этот элемент перегорел, следует искать причину этого явления, иначе новый предохранитель повторит судьбу предыдущего, т.е.е. он тоже перегорит. Причиной перегоревших предохранителей, как правило, является банальное замыкание электрической цепи.

Перейти стрелки приборов, причины

Бывают ситуации, когда стрелки прибора прыгают на своей шкале от максимума к минимуму. Чаще всего причина этого явления - плохая связь (контакт) с массой. Провод массы, идущий от панели приборов, прикреплен к перегородке, отделяющей моторный отсек от салона.Найти его можно, вынув радио из слота. Однако, если на вашем автомобиле была установлена ​​сигнализация, вполне вероятно, что для удобства монтаж этого массового провода был перенесен в другое более доступное место. Установщики сигнализации, как правило, переставляют ее на обшивку салона в районе левой ступни водителя.


Такая же картина возможна при установке магнитолы. При подключении его минусового провода откручивался объемный провод панели приборов, потом плохо наматывался.Из-за этого под воздействием вибраций, которые передаются на кузов автомобиля, он ослабел. Стоит отметить, что он плохо заворачивается из-за того, что это делать не очень удобно.

Крепление массы провода, как проверить контакты

Если крепление массового провода качественное, придется проверить сам приборный щиток. Для этого нужно максимально вытянуть его с места крепления, не отсоединяя проводов, идущих к колодкам.Проверяем необходимо заземлить провод на колодке белого цвета Х1, идущий к первому контакту. Кроме того, проверьте напряжение на следующих контактах - 6, 9, 10, которое должно быть равным двенадцати вольт. Обратите внимание на целостность дорожек на обратной стороне панели приборов, по которым ток течет к потребителям.

Перестал работать прикуриватель, что связано с выходом из строя щита

Еще одна причина выхода из строя панели приборов - прикуриватель.Проблема в том, что через этот разъем некоторые автомобилисты подключают дополнительные устройства, в частности, салонный автомобильный пылесос, электрический шинный насос, зарядное устройство для сотового телефона. Учитывая то, что этим потребителям нужен ток большой мощности, либо выходит из строя сам прикуриватель, либо перегорает предохранитель F19, из-за чего выходит из строя панель приборов. Стоит отметить, что вы также можете отключить прикуриватель, долго удерживая его во включенном положении. В таких случаях можно заставить работать приборную панель, отсоединив вилку от прикуривателя, но если предохранитель F19 не перегорел.

Как видите, все проблемы, связанные с абсолютным выходом из строя приборной панели, может устранить сам автовладелец. Для этого ему не нужны дополнительные знания в области электротехники. Единственное, что ему следует знать, - это возможные причины такой неисправности.

Основные обозначения значков на панели приборов ВАЗ. Органы управления ВАЗ 2110 Форсунки Панель Описание

Все органы управления бортовыми приборами Автомобиль, представители семейства ВАЗ 2110, объединены в комбинацию (систему) приборов.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

Вся комбинация устройств крепится в соответствующем гнезде приборной панели с помощью двух винтов. Дренажная панель приборной панели ВАЗ 2110 выполнена методом печати на плате с использованием фольги Ghetinaax. Плата надежно закреплена на задней части корпуса. На спидометре есть два метра, которые показывают пройденный путь: первый - последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда машина находится в стоячем состоянии. Для некоторых автомобилей модели Row ВАЗ 2110 может быть установлен комплект, содержащий все комплектующие и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 - легковой переднеприводный агрегат, в котором силовой агрегат расположен в поперечном положении. Автомобиль предназначен для эксплуатации по бездорожью, «оборудованный» твердым покрытием.Кузов машины - цельнометаллический, четырехдверный, несущий, тип - седан. Для перевозки длинных и крупногабаритных сидений, которые находятся в задней части салона, можно складывать.

Таким образом, объем багажника увеличивается. Двигатели - карбюраторные или с разными системами впрыска топлива - состоят из четырех цилиндров. Объем - 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными вазами благодаря переднеприводной компоновке.

Особенно это заметно на небезопасной скользкой дороге или при прохождении сложных поворотов.Автомобиль, сиденья с электрообогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезная каталитическая конверсия газа, «отработанная» в системе выпуска, а также электроприбор с наружными зеркалами, обеспечивающими обзор сзади.

Также можно защитить машину, подушку безопасности, добавить кондиционер, антиблокировочную систему тормозов, дать освещение через люк на крыше.

Блок индикации автомобильной системы управления Модели 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковой сигнализацией, а также десять светодиодных сигнализаций, информирующих водителя о следующих состояниях:

  • сбой уровня масла;
  • недостаточность охлаждающей жидкости;
  • подметание промывочной жидкости;
  • Возможная неисправность ламп внешнего освещения;
  • состояние, когда ремни безопасности не пристегнуты;
  • износ тормозных колодок, которые оснащены передними тормозами;
  • по четыре вывески у каждой двери.

Деталь блок-схемы индикации автомобильной системы. Ниже приведено управление ВАЗ 2110.

Тюнинг панельных приборов ВАЗ 2110

Скучная и беспрецедентная заводская панель инструментов ВАЗ 2110 быстро надоедает, и покупать альтернативу, оснащенную компьютером, не хочется, много выкладывать Деньги. Процесс доработки «панно» - популярная тема. Один из самых простых вариантов - купить специальную вагонку. Сегодня найти не составит труда.

Для его установки необходимо снять всю панель приборов. Далее следует аккуратно вытащить из него стрелки. Устанавливая стрелки на свои места, нужно убедиться, что ничего не мешает движению транспорта и не отвлекает водителя, в противном случае все равно придется все разобрать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую атмосферу салона и отлично дополнит весь его дизайн.

Также сегодня совсем не проблема сделать панель приборов своими руками.Нужно только иметь необходимый материал и «машину» желания. Самый простой вариант - произвести тюнинг «приборки» в несколько этапов. Сначала, конечно, необходимо его удалить. Лампы накаливания следует менять местами на светодиоды. Его следует устанавливать в такие же картриджи. Есть несколько способов изменить ее цвет:

Изменить цвет одного. Если с помощью ножа очистить одномерный счетчик от клея, перевернуть и поставить обратно, то подсветка циферблата станет с зеленой на синюю;

Подсветка панели приборов ВАЗ 2110.Меняем цвет при помощи светодиодной ленты. Для начала необходимо соскрести слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее следует закрепить зеленую светодиодную ленту внутри «приборки». Вам нужно подключить его напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическое изменение освещенности. Изменение семи разных цветов произошло благодаря использованию управляющей автомобильной электроники.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо проделать следующие действия:

  • от клеммы «минус» аккумуляторной батареи необходимо отсоединить провод;
  • Пополнить
  • винты и снять щиток;
  • снимите крепежные винты, которыми комбинация прибора крепится к накладке и, потянув на себя, следует вынуть приборную комбинацию из розетки;
  • следует отключить от «приборки» колодки проводов.

Установка должна производиться в порядке, строго обратном процессу снятия. Для разборки крепежные винты следует заменить и отсоединить от корпуса приборной комбинированной маски со стеклом. Вам нужно открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в обратной последовательности.

Есть и современный способ стилизовать собственную машину В соответствии с тенденциями 21 века. Когда старая «панелька» немножко надоедает, приходит покупать и устанавливать более новую европанель, которая выглядит очень изысканно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственный минус - такой нюанс: чтобы снять старую панель приборов, необходимо снять накладки. В итоге на этапе сборки лучше заменить лампочки, которые в разы лучше (Philips, OSRAM и другие). Это поможет надолго забыть об их замене. Вы обязательно найдете более полезную информацию, читая другие наши статьи.

В любом транспортном средстве приборная панель позволяет отслеживать состояние основных узлов автомобиля и отечественной «десятки» в данном случае - без исключений.Какая машина ВАЗ 2110, как снять и установить панель управления? Ниже вы найдете ответы на эти вопросы.

[Скрыть]

Обозначения индикации

Каждый владелец ВАЗ 21102 знает, что при включении зажигания на панели приборов загораются значки той или иной техники. При запуске мотора почти все эти символы на щитке приборов исчезают. Если один из символов продолжает гореть или мигать, нужно обратить внимание на диагностику устройства.По ошибке или по незнанию многие автомобилисты не обращают внимания на горящие или мигающие индикаторы. Предлагаем вам ознакомиться с назначением элементов схемы комбинации приборов, чтобы при необходимости вы всегда могли произвести диагностику оборудования.

Верхняя часть

В ВАЗ 2110 схема панели разделена на две части - верхнюю и нижнюю.

Сначала рассмотрим описание и обозначение верхней части панели приборов, читаем слева направо:

  1. Самый крайний датчик со шкалой и стрелкой.Это регулятор температуры охлаждающей жидкости. Если стрелка переместилась над красной линией, это свидетельствует о перегреве двигателя.
  2. Следующий датчик на панели ВАЗ 2110 - тахометр, показывающий количество оборотов мотора.
  3. Посередине две стрелки - влево и вправо - это поворотники, которые загораются при включении поворотов.
  4. Тиддер ВАЗ 2110, как и в любом другом автомобиле, включает в себя основное устройство, которое знает каждый автолюбитель. Речь идет о спидометре, расположенном больше с правой стороны, предназначенном для демонстрации скорости машины.
  5. Справа находится еще один стрелочный датчик - это указатель уровня топлива в бензобаке. В зависимости от комплектации автомобиля вместо желтой лампы может быть нарисована красная колонка заправки. Если он загорается, это говорит о нехватке бензина в баке. При нормально работающем датчике уровня топлива лампочка показывает, что в бензобаке осталось семь литров бензина (автор видео - светодиодный тюнинг Rayled).

Нижняя часть

Комбинация приборов ВАЗ 2110 также включена в индикаторы, расположенные внизу платы.Если электрические диоды не горят, это говорит о том, что автомобиль работает в штатном режиме. Но если хотя бы один из индикаторов начинает горечь или мигать, это говорит о возможной неисправности оборудования или механизма. Как правило, появление такой лампы говорит о необходимости ремонта узлов.

Итак, по каким характеристикам бывают приборы, рассмотрим описание слева направо:

  1. Лампочка, расположенная слева внизу, сообщает о работе воздушной заслонки.Таким показателем оснащаются только автомобили с карбюраторным двигателем.
  2. Светодиод в виде угля. При подключении и повороте ключа зажигания всегда будет гореть диод. Если лампа загорелась при работающем двигателе, это свидетельствует о слишком низком давлении моторной жидкости в системе. Иногда это может быть связано с утечкой расходных материалов. Перед тем как продолжить, проблему желательно устранить или довести до ближайшей сотни.
  3. Символ с буквой P внутри. Это примета ручных тормозов, горит только при включении рычага.
  4. Следующий символ обозначает поломки, связанные с работой аккумулятора или генератора. Это может быть недостаточный заряд аккумулятора, проблемы с проводкой (либо замыкание), либо ослабление или размыкание ремня генератора. Во всяком случае, проблему тоже нужно решать.
  5. Лампа Check Engine - самый неприятный вариант для автолюбителя. При включенном двигателе этот символ говорит о поломке в рабочем силовом агрегате. По мнению специалистов, при появлении этого значка лучше всего остановить машину, заглушить мотор и провести диагностику агрегатов и узлов автомобиля.
  6. Описанный символ содержит красный треугольник. Эта лампа загорается при срабатывании световой сигнализации или «аварийной ситуации».
  7. Пиктограмма фары указывает на работу дальнобойных фонарей - загорается для того, чтобы оповестить водителя о работе оптики. Если вы едете на другой машине, то лучше выключить эту лампу.
  8. Следующий знак в красном кружке сигнализирует автомобилисту о том, что в системе недостаточный уровень тормозной жидкости. Есть вероятность, что в системе образовалась утечка.Движение с минимальным уровнем тормозной жидкости очень опасно, поэтому такую ​​неисправность необходимо устранять как можно скорее.
  9. Если на приборной панели горит символ скользящего света, это указывает на работу общего освещения.
  10. Помимо прочего, щит управления также оснащен указателем времени, а также клавишей для настройки этого параметра. Он содержит дисплей, на котором отображается пробег автомобиля - как общий, так и дневной. Если у вас «дюжина» с новым образцом панели управления, то этот экран может быть узким.

ВАЗ 2110 тоже загорается с включенными энабаритами.

Дополнительная панель


Дополнительная панель находится на торпеде, посередине центральной консоли:

  1. Масленка. Если этот индикатор горит, водителю необходимо проверить уровень моторной жидкости.
  2. Значок стеклоочистителя. Его внешний вид говорит об отсутствии жидкости для омывателя лобового стекла.
  3. Еще один показатель, указывающий на слишком высокую температуру охлаждающей жидкости, что может говорить о перегреве мотора.
  4. Значок подчеркнутой лампы со стрелкой. Если этот символ горит, это говорит о неработающих габаритных огнях или стоп-сигналах.
  5. Колесо с тормозными колодками. Когда эта лампа начинает гореть, скорее всего, бортовой компьютер сообщает об износе тормозных колодок. Соответственно, драйвер нужно диагностировать и при необходимости заменить.
  6. Последний значок человека с ремнем безопасности - ЭБУ сообщает о необходимости пристегнуть ремень.

Инструкция по снятию и доработке

Если при движении появляются индикаторы, это не всегда свидетельствует о неисправности в работе узлов.Возможно, проблема просто в неработоспособности датчика, отвечающего за работу агрегата. Или проблема может быть в обрыве проводки или плохих контактах разъема. Поэтому не нужно паниковать. Ниже в видео показан результат настройки тестовой панели «Десятки». Автор видео - ПРОВАЗ-2110 - планировал произвести тюнинг так, чтобы цвет спидометра и других датчиков был белым, но не учел, что пластик на приборке изначально был желтым.Соответственно, окончательный результат автору не понравился.

Часто автолюбители решают улучшить внешний вид салона авто. Для этого можно просто снять облицовку панели и просто снять обычные лампы. Установив вместо них светодиоды. Такой пульт управления позволит яркость индикаторов. При необходимости можно установить более современный Европантель, который преобразит салон «десятки». Если вы хотите произвести настройку просто пульта управления, вы можете установить на него новую накладку.

Для этого потребуется:

  1. Сначала задержите бортовую сеть автомобиля. Для этого отсоедините минусовой провод от аккумуляторной батареи.
  2. Далее разобрал, для этого закручены все необходимые болты.
  3. Следующим этапом будет снятие крепления панели управления к накладке. Сделав это, можно вынуть саму панель управления из гнезда. После этих действий можно демонтировать стеклянную маску.
  4. Потом отключаются все блоки, которые заполняют до щита.
  5. Сейчас на 2110 установлена ​​новая крышка. Если нужно, вместо обычных лампочек поставьте светодиоды. Дальнейшая сборка производится в обратной последовательности.

При работе с электриком всегда следует соблюдать осторожность. Если при снятии или установке панели приборов повредить хотя бы один провод, это может привести к печальным последствиям, вплоть до неработающих устройств на щите. Например, часто владельцы «десятки» сталкиваются с проблемой необорудования спидометра, что обычно связано с проводкой.Поэтому всегда работая с приборной панелью, будьте осторожны. К тому же после разбора панели приборов, а точнее удаления стрелок, есть шанс показать искаженные показания.

Если на ВАЗ 2110 не работает панель приборов, необходимо разобраться с причиной неисправности. Она может быть серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или закрепить провод массы.

Характеристики типов панелей

Щиток, расположенный перед драйвером, содержащий набор контрольных ламп, называется панелью.

Имеет другое название - торпеда и состоит из следующих компонентов:

  1. Узел, фиксирующий скорость спидометра автомобиля.
  2. Устройство, ведущее учет числа оборотов - тахометр.
  3. Два индикатора: температуры охлаждающей жидкости и уровня топлива.
  4. Индикаторы разного цвета.
  5. Шесть отдельных ламп, отвечающих за подсветку.
  6. Ряд резервных гнезд, в которых можно включать лампы.
  7. Один блок красного цвета. На электрической схеме обозначен X.
  8. Еще один белый блок, имеющий обозначение x
  9. .

На ВАЗ 2110 есть 2 вида приборных панелей: старый образец и Европантел.

Различия между ними следующие:

  • старые щиты имеют симметричное расположение инструментов;
  • в евро датчики показаний топлива и величины нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей Панель управления

Когда на ВАЗ 2110 не работает панель приборов, то это может быть в ее полном выходе из строя или проблеме отдельных индикаторов.В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина - выход плавкого элемента.

Проблемы с предохранителем

Неисправность в работе приборной панели заключается в том, что перегорел предохранитель по амперному току. Он занимает 15 место по монтажному блоку и имеет метку F6. Если это произошло, необходимо искать причину выхода из строя. Простая замена Element на новую проблему не решает. Можно с уверенностью сказать, что он тоже сразу переборщил.Причина - короткое замыкание в цепи. Надо заниматься поиском и устранением.

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. Через несколько секунд они покажут то максимальное, а затем минимальное значение. Значит нужно проверить контакт с массой. Это касается топливного тахометра и указателя. Крепление массового провода соединяет щиток приборки с перегородкой, отделяющей моторный отсек от пространства кабины.Найти это место удалено по радио.

В случае установки сигнализации такие крепления переносятся на обшивку кабины, на место, где находится левая нога водителя. При покупке автомобиля эта информация сообщается водителю.

Иногда стрелки начинают прыгать после установки магнитолы. Происходит это из-за того, что провод приборки оказался ненадежным. Во время движения машины теряется контакт. Чтобы исключить такую ​​поломку, просто необходимо ее обезопасить.После этого стрелки выдадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его используют для подключения разных устройств большей мощности. Есть зарядка телефонов, включение планшетов или другой техники. Значительное потребление текущего количества. В результате перегорает предохранитель F6.

В случае исправного предохранителя его следует искать по другой причине.Для этого откручиваем крепление щита, вытаскиваем. Провод, ведущий к нему, остается на месте. Напряжение проверяется на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна быть 12 вольт. Проверяется провод, ведущий к массе, который находится на колодке Х1. Его цвет белый.

Проблемы со спидометром

Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

Выражается в следующих проявлениях:

  • стрелка полностью закреплена;
  • дрожание стрелки с последующей остановкой;
  • работа спидометра проходит только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками, размещен электронный спидометр. Если устройство выходит из строя, то его необходимо заменить.

Однако причина более вероятна:

  1. Сигнал спидометра исходит от датчика. Возможная причина Его отсутствие - загрязнение прибора. Затем его снимают, промывают и сушат.
  2. Нет хорошего контакта. Проводка видна повсюду.
  3. При выходе из строя самого датчика его заменяют.

Порядок диагностики и устранения неисправностей

При неработающем щитке приборов на ВАЗ 2110 следует, на первом этапе, провести диагностику.

Это выглядит следующим образом:

  • все лампы проверены и вышли из строя заменены на новые элементы;
  • мультиметром прибора проверяется вся проводка на наличие обрывов и плохих контактов;
  • при обнаружении окисленных участков их зачищают;
  • все предохранители и перегонные детали заменены на новые;
  • все существующие устройства протестированы.

Проверка указателей уровня топлива и температуры

Для проверки правильности показаний уровня топлива и температуры необходимо выполнить следующие действия:

  1. Зажигание включается.
  2. Плюсовой вывод устройства с массой подключается отдельным отрезком провода. Если стрелка приходит в движение, следует осмотреть проводку на участке датчика индикатора.
  3. Если индикатор температуры фиксирует перегрев, он отключается от датчика. Падающие стрелки указывают на необходимость замены датчика. Если копать устройство продолжают, значит неисправна проводка или сам индикатор.
  4. Для проверки устройство снимается. Его положительный вывод подключается к плюсу аккумулятора, а отрицательный - к минусу.Стрелка должна показывать ноль. При любом своем отклонении индикатор требует замены.

Следует знать, что процесс тестирования проводится на специально оборудованном стенде. Затем идет сравнение результатов со стандартом. Затем осмотрите гусеницы. В случае обрывов контакт восстанавливается припоем. Если такой процесс невозможен, прибор заменяют.

Меры предосторожности при работе

При выполнении работ необходимо соблюдать следующие рекомендации:

  • при срабатывании предохранителя выключается зажигание;
  • точность при проверке, чтобы провода не возникали; №
  • , если пайка осуществляется, то применяется паяльник малой мощности с тонким наконечником;
  • при работе с разъемами прилагаются большие усилия.























квалифицированные мастера.

Сопровождается предварительной подготовкой:

  • отключает питание от аккумулятора;
  • снято рулевое колесо и облицовочная часть колонки;
  • Иногда снимают сиденья.

Демонтаж старой панели

Инструкции по демонтажу:

  1. Демонтируются щиты, расположенные у ног сидящих перед людьми.
  2. Из-под ручного тормоза снимается криволинейный колпачок;
  3. Снимается крышка окна и вынимается разъем прикуривателя.
  4. С рычага коробки передач снимается крышка. Удаляются воздуховоды, идущие на задних сиденьях.
  5. Снять пластиковые накладки багажников на крышу.Магнитол вытаскивают.
  6. Заглушки снимаются с верхней части панели. Закрученные гайки скручены.
  7. Затем отворачиваем болты, поставленные по контуру нижнего края, а также у ног водителя и пассажира;
  8. Демонтирован монтажный блок и снята пластиковая крышка.

Установка нового образца панели

Обе панели имеют разные размеры, поэтому установка ведется 3 способами:

  • новая комбинация устройств подгоняется под существующие размеры панели;
  • пошла полная замена панелей на новый образец; Монтаж евроблейдинга
  • продолжается.

Последний метод применяется редко. Это связано с тем, что при установке требуется совмещение проводки. Работы ведутся на панели, снятой с автомобиля.

Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь в надежности предохранительных элементов. Далее идем проверять датчики. При обнаружении поломки есть возможность ее устранить. Если ремонт узла невозможен, его заменяют.

Ситуации, когда не работает приборная панель на ВАЗ 2110, вовсе не редкость для изделия отечественной автоматики. Любая машина не безгрешна, ведь владельцам машин не остается ничего другого, кроме как решать возникающие разовые проблемы.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает:

  • Тахометр;
  • Пидометр
  • ;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек панели приборов;
  • Резервный слот для контрольной лампы;
  • Пара колодок для подключения проводов.

Мы обязательно добавим, что красный блок в электрической цепи обозначен как x2, а белый световой башмак обозначен как x1. Поэтому перепутать не получится. Если помните, конечно.

Что касается панели приборов, то у модели ВАЗ 2110 используется два типа. Все зависит от года выпуска машины, так как есть старая и обновленная версия.

  1. В старом щите устройства расположены симметрично.
  2. Для приборной панели нового образца локация со смещением в правой части двух указателей - это температура охлаждающей жидкости и уровень топлива в баке.

Перед тем, как приступить к самостоятельному решению проблемы, рекомендуется ознакомиться с распиновкой панели приборов № и ВАЗ 2110. Иными словами, следует понимать, где какие выводы проводки, для чего она предназначена, какие предохранители имеются в наличии и так далее.

Все это легко выяснить, воспользовавшись данными из мануала. Имея под рукой такую ​​наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и специальных знаний в области электроники исправить характерные неисправности приборной панели.

Проблемы и их устранение

Существует несколько общих проблем, характерных для модели приборной панели ВАЗ 2110 отечественного производства.

  1. Подсветка панели приборов на ВАЗ 2110 не горит. Проверить контакты, состояние проводки, отвечающей за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, поэтому не всегда удается решить вопрос за пару минут.
  2. Самая серьезная поломка для панели приборов - это полный выход из строя узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Чтобы устранить проблему, сначала проверьте предохранитель 15, который обозначен F6. Вы найдете его на монтажном блоке. Если этот элемент засорился, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное закрытие электросети.
  3. Стрелки прыгают вниз и вверх.Также распространенное явление, вызывающее в большинстве случаев плохой массовый контакт:
    1. Этот массивный провод идет от приборной панели к разделу, разделяющему салон и пространство подкастов. Чтобы добраться до него, снимите рацию с места посадки. Проверить качество его крепления;
    2. Не редко при установке сигнализации массовый провод выводят в другое место для более удобного доступа. Потому что если у вас есть сигнализация, но нет проводов под магнитом, то ищите ее за салоном кабины возле левой ноги водителя;
    3. Масса провода можно испортить при установке новой аудиосистемы.Когда подключают минус, массу откручивают, а потом часто устанавливают обратно, только не так надежно, как было изначально. Из-за вибраций, ударов по неровностям и ямкам крепление ослабевает, контакт пропадает. Отсюда нерабочая панель. Не поленитесь качественно обмотать массовую проволоку, так как зачастую это плохое крепление из-за неудобства этого мероприятия.
  4. Проблема с приборным щитком. Чтобы проверить, все ли с ним хорошо, максимально убрать с места посадки, но проводку на колодках не отсоединять.Проверил белый провод (х1), идущий на первый контакт. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы прибор должен выдавать показания около 12 вольт. Обязательно посмотрите на тыльную сторону экрана, убедитесь в целостности токопроводящих дорожек.
  5. Сигаретчик. Нередко приборная панель на ВАЗ 2110 выходит из строя из-за прикуривателя. Вы, наверное, не исключение среди водителей, которые через этот разъем подключают всевозможные дополнительные устройства, устройства.Очень многие заряжают телефон, подключают планшеты, видеомагнитофоны и прочую технику. Потребляя большое количество тока, устройства выводят прикуриватель, либо смело вызывают предохранитель F19. Из-за этого отключается или некорректно работает панель приборов. Если предохранитель исправен, просто отсоедините блок прикуривателя. Если такие события не дали результата, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно.Особенно если речь идет о такой машине, как ВАЗ 2110.

Но есть важное но. Если у вас нет минимального опыта работы с электроникой, ничего не разбираетесь в электрике, настоятельно рекомендуем вам не рекомендовать. В этом случае обращайтесь на СТО, договаривайтесь только с опытными автомеханиками и людьми, хорошо разбирающимися в автоэлектрике.

Самосовершенствование . Возможно, скоро вас отправят на более дорогую, современную машину.Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 - отличный тренажер, позволяющий отремонтировать своими руками, разобраться в машине, постичь все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости ремонтировать свой автомобиль.

На ВАЗ 2110 не работает панель приборов? Для ремонта понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «Десятки» используется для отображения статуса автомобиля, показывает количество топлива, скорость, а также сообщает владельцу ВАЗ 2110 о проблемах узлов.Но не для всех автомобилистов панель - открытая книга, особенно для начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также порядок ремонта.

Показатели

Панель приборов

В момент зажигания на панели приборов горят все лампочки, после запуска мотора большинство индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает гореть или даже мигать.Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 неисправен, требуется диагностика для определения поломки.

Мы знаем, что «дюжина» - это старый или новый образец. В обоих вариантах обозначения остаются идентичными, разница лишь в расположении фонарей и их схеме.

Внизу приборных панелей расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть при работе двигателя, значит, вам необходимо отремонтировать.

Идем слева направо:

  1. Крайняя левая лампочка на панели приборов относится к воздушной заслонке - индикатор присутствует в моделях с карбюраторным мотором;
  2. Масленка икона. Если индикатор горит или мигает, значит силовая установка упала компрессия масла, насос неисправен;
  3. Буква "П" внутри круга. Приборная панель сообщает, что вы забыли выключить стояночный тормоз;
  4. Лампочка, сообщающая о неисправности аккумулятора или генератора.Удалось порвать ремень генератора, возник обрыв, зарядился;
  5. При работе "Далеко" на панели загорается значок фары;
  6. Значок лампочки - индикатор показывает включенные габариты;
  7. Индикатор «Check Engine» Если горит, необходимо срочно провести диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установки появились серьезные дефекты. Лучшее решение перестанет двигаться;
  8. Непосредственно над признаком неисправного двигателя находится сигнальная лампа.

В передней части помимо указанных индикаторов находится дисплей, отображающий пробег. Также в этой области находятся часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Панель дополнительная

В автомобилях нового образца есть дополнительная панель, на ней есть полезные индикаторы. Мигающий значок, на котором изображен человек с ремнем, сообщает о том, что стоит посрамить - это касается как водителя, так и его товарищей.Во время движения значка колеса есть вероятность износа колодок, требуется ремонт.

  • Лампочка с маслом - загорается при падении уровня масла ниже нормы - проверьте уровень как можно скорее.
  • Омыватель стекла - он сообщает, что промывочная жидкость почти закончилась.
  • Градусник выше емкости - показывает повышенную температуру охлаждающей жидкости.
  • Значок перечеркнутой стрелки - общий или стоп-сигнал не работает.

Схема приборной панели

На рисунке выше представлена ​​схема соединений комбинации устройства. То есть по этой схеме вы можете определить место подключения на панели индикатора неисправности. Он вам понадобится, если придется менять из-за неисправности, например, контрольную лампу АКБ. Но кроме схемы подключения вам понадобится еще и схема распиновки, которая описана ниже.

Плотовка

Если вы хотите произвести ремонт или другие операции на панели приборов, то вам потребуется распиновка ВАЗ 2110.Если это не так, вам придется отследить каждый провод от индикатора, кнопок до прибора. Схема позволяет определить, какое из устройств не сработает в случае неисправности того или иного узла. Если показатели в старом и новом ВАЗ 2110 образца идентичны, то распиновка немного отличается. Есть две колодки - красная и белая. Травление только вначале может показаться сложным. Возьмем, к примеру, несколько разъемов.

Под первой цифрой отмечен черный провод, идущий в землю.Тринадцатое число привязано к датчику давления масла в системе, о котором сообщает схема. В белом блоке указывается номер разъема, провод и узел (узел), к которому идет разводка. Красный блок читается точно по такой же схеме. В первом разъеме есть синий и красный провода, они идут к датчику внешней температуры. Что касается тринадцатого числа, то белый провод ведет к замку зажигания.

Распиновка и схема, указанные в этой статье, являются основными.Они могут отличаться по цветовой маркировке, ведь вариаций ВАЗ 2110 на рынок вышло очень много. Чтобы не запутать, рекомендуется сравнить данные из статьи с инструкцией по эксплуатации, где также присутствует схема и распиновка.

Неисправности и ремонт

Устройства или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже весь спидометр. С такой ситуацией владельцы ВАЗ 2110 редко сталкиваются, так как приборная панель исправно работает, особенно в отечественных автомобилях.Перед тем, как менять щиток приборов или ремонтировать отдельные детали, следует убедиться, что датчики управляются - воспользуйтесь бортовым компьютером.

Неактивная установка приводит к выходу элементов из строя. На плате панели приборов детали крепятся простыми заклепками, отсюда и негативный результат. На корпусе постоянно возникают вибрации, поэтому установка просто «разваливается», на цепях появляются разрывы. Ремонт в этом случае - это разводка заклепок и тщательная зачистка контактов.


После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно ходить в глаза. На старых автомобилях они обычно окисляются, что может мешать нормальной работе приборов.

Вы можете увидеть, как удалить дашборд, на видео ниже.

Щиток приборов ВАЗ 2110 серии AMC, Flash и STREET STORM. Описание и характеристики

Впервые легковой автомобиль ВАЗ 2110 сошел с конвейера в 1996 году.С этого периода легендарная «десятка» выпускалась еще 12 лет до 2008 года. За весь период ее существования в машине многое изменилось и улучшилось, но неизменными остались два момента: некачественная сборка и очень скудная. дизайн интерьера. Все стандартные ВАЗы десятой модели отличаются не очень современным и привлекательным салоном.

Но умелые автовладельцы нашли способы, вроде изменения внутреннего облика машины в лучшую сторону. Один из таких методов - тюнинг панели приборов ВАЗ 2110.На сегодняшний день существует два варианта тюнинга приборной панели - изменение ее дизайна своими руками и покупка уже готовой доски. И если вы не очень разбираетесь в устройстве электронных средств измерений или просто не хотите тратить свое время на этот долгий и мучительный процесс, лучший вариант - купить готовые механизмы для ВАЗ 2110. Приборная панель производства компаний Специализация этой компании достаточно качественная и надежная, так как все элементы дизайна продуманы до мелочей.Итак, давайте разберемся, что это за дашборды STREET STORM, Flash и AMC.

Панель приборов ВАЗ 2110 серия УЛИЦА ШТОРМ

Эта панель приборов представляет собой оригинальную вставку в сочетании с индикаторами измерений. Проще говоря, это тонкая белая вставка, которая устанавливается поверх серийной панели. Кроме того, STREET STORM снабжает их различными стрелочными указателями, которые не только красиво выглядят, но и позволяют водителю узнать, что происходит с его железным другом во время вождения. Также эта запчасть имеет красивую светодиодную подсветку, которая может гореть разными цветами и оттенками в зависимости от модификации.Гармоничный дизайн и удачная стилизация - главные достоинства приборной панели ВАЗ 2110 STREET STORM.

Серия запчастей от компании AMC

В отличие от первого варианта, у этого прибора на плате есть не только красивая вставка, но и полностью переработанная комбинация измерительных приборов. Так, щиток приборов ВАЗ 2110 серии AMC оборудован манометром давления масла в двигателе, цифровым и стрелочным спидометрами, тахометром с неоновой подсветкой, жидкокристаллическими индикаторами контрольных ламп, мгновенно информирующих водителя о непредвиденных поломках и многом другом. инциденты.Разная цветовая гамма и хромированная окантовка делают панель информативнее, а интерьер - привлекательнее.

Приборная панель ВАЗ 2110 серии Flash

Данная опция представляет собой конструкцию, состоящую исключительно из цифровых индикаторов. И даже количество оборотов здесь подсвечивается на специальном дисплее, который имеет очень красивую подсветку, и в ночное время не наносит вреда человеческому глазу. Фирменная панель Flash - отличный вариант для любителей точности, ведь теперь вы можете контролировать скорость с точностью до одной десятой часа в час.

на заметку для начинающего автолюбителя

Отечественный автопром всегда несколько отставал от своих западных соседей, но это, конечно, нельзя отнять от его фундаментальности и солидности. «Восьмерка», вышедшая в 84-м году прошлого века, сменилась на своего пятидверного «родственника» «Девятку» всего через три года, то есть в 1987 году. Отличалась она не только наличием дополнительная пара дверей, но и в других дизайнерских решениях. Панель приборов автомобиля ВАЗ 2109 также была существенно доработана инженерами-разработчиками КБ АвтоВАЗ, что сразу бросается в глаза искушенному отечественному автомобилисту.

Конструкторы решили, что все же далеко ходить не стоит, и не пошли по пути своих зарубежных коллег. Тем более, что сам автомобиль ВАЗ 2109 вовсе не должен был стать чем-то выдающимся. Как и почти все разработки АвтоВАЗа, девятая модель должна была занять нишу «рабочих лошадок», поэтому особого шика от нее никто не ожидал. Из-за этого дашборд получился довольно простым и незамысловатым. Но с этим справился даже ребенок, и это, несомненно, обрадовало потребителей.


Панель приборов «Девятка» имела прямоугольную, стандартную форму, сглаженные углы, а также стильные козырьки, Волжский автозавод появится чуть позже, а пока все имело классический вид, безупречную компоновку и удобное расположение приборов. Сразу видно, что надо было серьезно поработать над расположением приборов на панели, ведь они должны располагаться в оптимальном сочетании, не мешать считыванию индикаторов друг друга, не перекрывать друг друга.

Нижняя и верхняя планки

Изначально ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью появились гораздо позже, и по ряду причин были менее удачными. Они также различались, начиная с выпуска 87 и последующих модификаций. Основным отличием стал переход с карбюраторного типа на инжекторный, однако внешний дизайн также претерпел незначительные изменения, в основном спереди.

На нижней панели приборов была только одна циферблата, на классической - спидометр, а на высокой - два основных, больших стрелочных индикатора (такой же спидометр, как и тахометр). Кроме того, указатель уровня бензина в баке, а также температуры охлаждающей жидкости также имел стрелки-указатели, как в той, так и в другой версии.


Еще был вольтметр на "низкой" панели, который потом убрали за ненадобностью. Спидометр размечен до скорости 180 километров в час, что неплохо, как для «народной» машины, однако «девятка» таковой не стала.

Сразу над стрелкой спидометра находился показатель суточного пробега автомобиля, а под ним - общий пробег автомобиля. Все предельно просто и понятно. На «высокой» панели спидометр располагался слева, а на нижней - по центру.

Все остальные индикаторы систем автомобиля на «нижнем» пульте собраны в специальном блоке с левой стороны в виде специальных контрольных ламп.

Например, датчик давления масла, регулировка заслонки карбюратора, знак функции «СТОП», габариты включения-выключения и т. Д.По-другому устроили высокую панель, по бокам разместили спидометр и тахометр, а в средней части - все остальные датчики и контрольные лампы, выполняющие свои функции.

Также в нижней части панели приборов расположена дополнительная индикаторная полоска. Однако автомобилистам «высокая» панель не очень понравилась, так как в холодную погоду она начинала дребезжать, и печка с ней работала намного хуже, чем с «низкой».

«Европанель» для ВАЗ 2109

Кроме того, с 1996 года специально для модели ВАЗ 2108 была разработана более современная панель приборов, которая получила название «европанель».Естественно, для установки его, хотя бы как вариант, стали и по. Этот вариант панели имел трапециевидную форму с закругленными краями, выглядел более эргономичным и обтекаемым, а значит, более привлекательным.

Доминирующее место на «европанели» заняли тахометр и спидометр, а все остальные индикаторы и индикаторы были размещены по кругу, играя второстепенную роль, однако, не мешая водителю, считывать информацию друг от друга. Более того, датчики пройденного расстояния, за сутки, и вообще в этой версии, были уже цифровыми, как дань все более развивающемуся научно-техническому прогрессу.

Пластиковая панель ВАЗ 2109 оснащена приборным блоком, рычагами и решетками регулировки обдува, розеткой для прикуривания сигарет и другими необходимыми кнопками. Для улучшения тюнинга панели приборов ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку ... Это не требует серьезного вмешательства в комбинацию приборов ... Просто меняется комбинация приборов ВАЗ 2109, которая идет с высокой панелью.

Улучшение работы подсветки

Заводская настройка торпеды ВАЗ 2109 сделана так, чтобы лампы могли освещать все вывески снаружи.Качество такого освещения оставляет желать лучшего. Чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести определенную доработку. Обычно здесь используется прозрачная накладка. Схема выполнения такой операции довольно проста.

Сначала полностью разбирается высокая приборная панель автомобиля ВАЗ 2109. Индикаторные стрелки и родные накладки сняты. Для подсветки новой площадки изнутри сделаны специальные прорези. Сделать это несложно нагретым ножом или паяльником.Для новой подсветки пульта ВАЗ 2109 необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные части, состоящие из трех диодов. Чтобы свечение было более равномерным, устанавливается световозвращающий лист из гладкой фольги.

Схема установки диода следующая.

По окончании приклеивания диодной ленты выполняется схема ее подключения к контактным пластинам штатной подсветки. При проведении этого ремонта необходимо соблюдать правильную полярность диодов.

Доработка торпеды на отечественную «Жигули»

Многие автолюбители, модернизируя ВАЗ 2109 своими руками, тюнингуют переднюю панель. Чаще всего пластик покрывают кожей или красят. Для этого сначала снимается штатная торпеда, после чего производятся дополнительные работы. Хотя такой ремонт доставляет много хлопот, но результат стоит потратить время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если во время движения автомобиля торпеда начинает издавать неприятные скрипы, необходимо приклеить панель.Чтобы быстро и качественно провести такой ремонт, вам потребуются следующие инструменты и материалы: отвертка универсальная

  • ;
  • рожковые ключи;
  • комплект торцовых головок;
  • плоскогубцы;
  • ножницы;
  • поролон;
  • плотный материал на липучке (Guerlain).

Перед снятием панели необходимо отсоединить кабели от аккумулятора. Далее снимаются рычаги регулировки нагрева, а также откручиваются консоли.Для этого воспользуйтесь крестообразной головкой универсальной отвертки. В разобранном агрегате отсоединены все жгуты проводов. Перед снятием кожуха рулевого механизма отверните шесть крепежных винтов.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от трансмиссии. Для этого сначала нужно разобрать крепление корпуса. Затем со спидометра откручивается крепежная гайка. Затем удерживающий кронштейн отворачивается, и трос спокойно снимается.На следующем этапе работы снимается крепление замка зажигания, после чего устройство снимается.

Дальнейшая схема разборки касается рулевого управления. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок демонтируется узел соединения руля с валом и снимается штурвал. Затем откручиваются остальные винты крепления, после чего освобожденная торпеда снимается. На данном этапе можно считать, что схема демонтажа высоких панелей успешно реализована.

В разобранной торпеде есть доступ к отражателям системы вентиляции, на которые можно установить дополнительную светодиодную подсветку.

Если у некоторых автомобилей ВАЗ 2109 панель высокая, то у другой - низкая. При этом схемы несколько отличаются, поэтому предлагаем вашему вниманию подробное описание дашбордов и дашборда для девяток с низкой панелью.

Ознакомимся со схемой приборной панели и ее составными частями на основе изображения ниже.


Эта диаграмма содержит следующие элементы.

комн.

Что это такое

Комбинация приборов

Замок зажигания

Центральные форсунки отопления и вентиляции салона

Боковые форсунки отопления и вентиляции салона

Крышка бардачка

Заглушка

Выключатель обогрева стекла на двери багажника

Выключатель задней противотуманной оптики

Выключатель аварийной сигнализации

Центральный выключатель наружного освещения

Пульт управления системой отопления и вентиляции

Радиоразъем

Рычаг переключения передач

Рычаг ручного тормоза

Пепельница

Прикуриватель

Рычаг управления омывателем лобового стекла и стеклоочистителя

Педаль газа

Педаль тормоза

Сцепление

Ручка закрытия воздушной заслонки

Выключатель звукового сигнала

Ручка обнуления счетчика суточного пробега

Выключатель освещения панели приборов

Ручка управления гидрокорректором фар

Рычаг привода замка капота

Рычаг управления фарами и указателями поворота

Комбинация приборов

Что касается комбинации приборов в ВАЗ 2109 с невысокой панелью, то она имеет следующую схему.


Как показано на рисунке, компоненты комбинации приборов следующие.

комн.

Что это такое

Спидометр

Указатель температуры охлаждающей жидкости

Вольтметр

Указатель уровня топлива в баке

Контрольная лампа резерва топлива

Эконометр

Счетчик суточного пробега автомобилей

Счетчик общего пробега

Контрольная лампа уровня заряда аккумулятора

Контрольная лампа воздушной заслонки

Контрольная лампа включения аварийки

Контрольная лампа низкого уровня тормозной жидкости

Контрольная лампа включения ручного тормоза

Контрольная лампа аварийного низкого давления масла

Контрольная лампа указателей поворота

Контрольная лампа включения боковой оптики

Контрольная лампа включения задней противотуманной оптики

Контрольная лампа дальнего света

Контрольная лампа включения заднего обогрева стекла


Разборка

Причин демонтажа нижней панели ВАЗ 2109 может быть несколько:

  • Кузовной ремонт;
  • Ремонт панельных элементов;
  • Звукоизоляция автомобиля;
  • Желание поменять старую торпеду на новую и т. Д.

Независимо от причин, которые заставили вас снять панель своими руками, работа должна производиться строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит вам самостоятельно снять нижний тип панели, установленной на ВАЗ 2109.


  1. Снимите ручки управления печкой. Всего три.
  2. Снять ручку переключателя вентилятора печки. Для этого нужно потянуть ее на себя.
  3. Откручиваем 2 крепления накладок панели приборов с обеих сторон консоли. Крышку нужно придвинуть к вам.
  4. Отсоединить колодку от переключателя задней противотуманной оптики.
  5. Отсоедините пару силовых блоков и один провод питания от переключателя обогрева заднего стекла.
  6. Отсоединить колодку от аварийного выключателя.
  7. Снимите колодку с проводкой с выключателя наружного освещения.
  8. Отсоедините розетку от прикуривателя.
  9. Отсоединить разъем проводки от прикуривателя и снять облицовку панели.
  10. Снимите 4 фиксатора панели управления термоэлемента.
  11. Отвинтить 2 крепления козырька панели приборов.
  12. Снимите непосредственно козырек самой комбинации приборов.
  13. Пружинные зажимы должны быть сжаты.
  14. Снимите корпус комбинации приборов с панели.
  15. Отверните гайку крепления спидометра, затем отсоедините его трос.
  16. Отсоедините колодку с проводами (он белый) от панели приборов.
  17. Снимите шланг с эконометрического фитинга и снимите шплинт.
  18. Отсоедините трос от спидометра, сбрасывающий счетчик пробега за сутки.
  19. Теперь необходимо отключить красный блок от комбинации приборов.
  20. Снять ручку выключателя освещения панели приборов и ручку гидрокорректора фар. Их нужно тянуть к себе.
  21. Отверните фиксирующую гайку выключателя освещения приборов.
  22. Отвернуть гайку крепления патрубка гидрокорректора фары.
  23. Снимите рулевое колесо и его подрулевые переключатели.
  24. Вставьте ключ в замок зажигания, поверните его в положение 1. Это отключит противоугонное устройство. Только после этого можно отключить блок питания замка зажигания.
  25. Снимите 2 болта крепления и 2 гайки трубки рулевой колонки.
  26. Демонтируйте эту трубку, взяв с собой выключатель зажигания.
  27. Потяните ручку воздушной заслонки на себя (это всасывание карбюратора).Должно появиться тяга. После этого ручка снимается со стержня.
  28. Открутите 2 фиксатора направляющей штанги воздушной заслонки, которые крепят ее к приборной панели.
  29. Выкрутите крепежный винт с левой стороны панели приборов.
  30. Выкрутить крепления левой нижней панели крепления.
  31. Таким же образом снимите крепления сбоку и снизу с правой стороны приборной панели.
  32. Выкрутите винт крепления панели, который находится внутри перчаточного ящика.
  33. С обеих сторон панели остается по одному крепежу, который нужно открутить, чтобы в результате снять приборку.


Сборка нижней панели осуществляется в обратном порядке, если не планируется ее замена на более современную или модифицированную конструкцию. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще разборки. Поэтому не стоит расслабляться, выполнив только половину задания.

Панель приборов на автомобилях ВАЗ 2109 оснащена множеством значков и индикаторов, отображающих состояние различных автосистем. Но владельцы «девяток» не всегда знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этом материале мы расскажем все, что нужно знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, будь то карбюраторы или инжекторы, оснащены тремя видами электронных «устройств».Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель "Низкая"

Начнем с нижнего варианта. Подробное объяснение схемы дано в таблице.

Значок Назначение
32 Указывает, какой из них. Индикатор перестает работать после поворота руля.
33 Световая лампа, которая включается при включении ближнего света.
34 Загорается при включении ПТФ - противотуманные фары.
35 Фара дальнего света.
36 Предупреждает водителя, когда работает обогреватель заднего стекла.
37
38 Спидометр.
39
40 Датчик, уведомляющий водителя о температуре антифриза в системе охлаждения.
41 Датчик уровня напряжения бортовой сети ТС.
42
43 свет для включения сигнализации.
44 Диод загорается при аварийном состоянии тормозной системы.
45 Значок воздушной заслонки или воздушной заслонки карбюратора.
46 Включение ручного тормоза.
47 Этот элемент появляется при низком заряде аккумулятора автомобиля.
48 Счетчик общего пробега автомобиля.
49 Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа.
50 Линия, дальше которой выходить не рекомендуется - лампочка начинает гореть при критически низком уровне бензина.
51 .

Панель "Высокая"

Ниже представлена ​​высококлассная панель приборов ВАЗ 2109 с электронной подсветкой.Актуально как для форсунок, так и для карбюраторов. Вы найдете расшифровку схемы и комбинации по инструкции ниже.

Значок Обозначение
42 Спидометр, показывающий скорость автомобиля.
43 Одометр, фиксирующий пробег автомобиля.
44
45 Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
46 Контрольная лампа.
47 Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
48 Контрольная лампа водителя, указывающая на неисправность сигнальных ламп.
49 Датчик, оповещающий водителя об отсутствии антифриза в системе охлаждения.
50 Индикатор износа тормозных колодок на передних колесах.
51 Лампа загорается, чтобы предупредить автомобилиста о нехватке жидкости в бачке омывателя лобового и заднего стекла.
52 Индикатор недостаточного давления моторной жидкости в картере.
53 Регулятор измеряет уровень температуры антифриза в системе охлаждения и отправляет эти данные на электронную панель с подсветкой.
54 Этот значок на комбинации высокого щита представляет собой тахометр, показывающий уровень оборотов двигателя автомобиля.
55 Дополнительная розетка.
56 Кнопка предназначена для сброса суточного пробега.
57 Лампа, загорающаяся при включении фар.
58 Датчик фиксации суточного пробега.
59 Диодная лампа, которая включается при включении габаритных огней.
60 Датчик, предупреждающий водителя об открытой двери.
61 Предупреждающая лампа водителя о том, что он управляет автомобилем без ремней безопасности.
62 Диод индикации включения левого поворотника.
63 Этот элемент комбинации электронной панели с подсветкой указывает уровень заряда в системе.
64 Диод индикации включения правого указателя поворота.
65 Лампа загорается при недостаточном давлении моторной жидкости в системе.
66 Диод загорается, если уровень топлива в баке критический.
67 Лампа всасывания, встречается только в карбюраторных автомобилях.
68 Этот элемент активируется, когда необходимо провести диагностику мотора автомобиля.
69 Ручной стоп-сигнал.

«Европанель»

А теперь перейдем к комбинации с подсветкой.Сразу отметим, что описание компонентов ниже практически не отличается от низкопрофильного электронного корпуса.

Значок Назначение
42 Указывает, какой указатель поворота включен. Индикатор перестает работать после поворота руля в нужном направлении.
43 Световой фонарь европанели, включающийся при включении габаритных огней.
44 Загорается при включении задних ПТФ - противотуманных фар.
45 Лампа включения фар дальнего света.
46 Этот элемент схемы оповещает автомобилиста о.
47 Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
48 Спидометр, показывающий скорость автомобиля во время движения.
49 Счетчик, фиксирующий суточный пробег автомобиля.
50 Этот компонент цепи предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51 Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52 Значок, который загорается при слишком низком давлении моторной жидкости в системе.
53 Лампа включения аварийной сигнализации.
54 Диод загорается, если состояние тормозной системы аварийное и необходимо уделить внимание его диагностике.
55 Значок воздушной заслонки карбюратора.
56 Включение ручного тормоза.
57 Этот элемент на схеме загорается при слишком низком заряде аккумулятора автомобиля. Чтобы не было проблем с запуском двигателя, лучше подзарядить аккумулятор.
58 Счетчик общего пробега автомобиля в километрах.
59 Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа. Эконометрический счетчик экономит немного автомобильного топлива.
60 Линия на схеме, за которую не рекомендуется выходить. Диодная лампа загорается при критически низком уровне бензина в баке. Чтобы не останавливаться на дороге, следует долить топлива.
61 Датчик уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео по подключению щита от ВАЗ 2110 к «девятке» (видео Garage B.F.S).

  1. Не работает спидометр. Причин этому может быть несколько - обрыв кабеля, неправильная его установка или износ розетки.Вы должны попытаться отключить кабель и снова подключить.
  2. Не фиксирует пробег автомобиля. Обычно эта проблема решается заменой устройства.
  3. Не загорается тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
  4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также могут быть проблемы в электрической цепи, но это случается редко.
  5. Датчик уровня охлаждающей жидкости или масла выдает неверную информацию.Например, водителя предупреждают о недостаточном уровне моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то самым оптимальным вариантом будет замена щита своими руками. Для правильной замены вам потребуются инструкции по демонтажу и установке щита, которые приведены ниже.Для выполнения этих действий вам потребуются только плоская отвертка и отвертка Phillips. Инструкции даны на примере нижней приборной панели, но в целом она идентична для остальных приборных панелей. H не забудьте отключить аккумулятор!




  1. Прежде всего необходимо обесточить систему; для этого отсоедините клеммы от АКБ.
  2. С помощью отвертки Phillips открутите пластиковую накладку вокруг рулевого колеса.Возможно, вам не потребуется его удалять, но желательно сделать это для большего удобства.
  3. Также можно отключить переключатели на рулевой колонке, просто отсоединив жгут проводов.
  4. Отверткой Phillips откручиваем два маленьких винта крепления козырька приборной панели, снимаем этот элемент.
  5. После этих действий можно сжать пружины и снять электронный щиток с центральной консоли.
  6. Следующим шагом будет отключение. При демонтаже нужно быть максимально осторожным, чтобы не повредить кабель, особенно если он старый.В противном случае его потребуется заменить.
  7. Затем выключите белый выход и снимите эконометрический шланг.
  8. Затем следует отсоединить кабель сброса данных о суточном пробеге от спидометра.
  9. Последним этапом будет отключение красного разъема и демонтаж самого щита. Заменяется и устанавливается новая панель, после чего дальнейшая сборка проводится в обратной последовательности.

Как видите, процедура не особо сложная - достаточно сделать все по инструкции и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109 своими руками»

Узнайте, как заменяются дашборды на девятку, из видео ниже (автор ролика - Сделай Сэм! Плюс интересное!).

Снятие невысокой приборной панели на автомобиле ВАЗ 2109 проводится с целью ее замены или проведения различных ремонтов, при которых ее наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

  • В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя обогрева.


  • Далее нужно открутить винты крепления декоративной крышки консоли. Винты расположены по бокам. После этого отодвиньте крышку немного назад, насколько позволяет внутренняя проводка.


  • Теперь отсоединяем от крышки все пакеты с проводами.Их следует предварительно промаркировать, чтобы они не перепутались местами при последующей сборке. Сюда входят - выключатель наружного освещения, противотуманные фары, аварийная сигнализация, обогрев заднего стекла.


  • Сразу отключаем провода питания от прикуривателя и его подсветки.


  • Далее откручиваем винты крепления панели управления отоплением салона, всего четыре винта.
  • Выверните винты, которыми крепится козырек комбинации приборов.


  • Сняв козырек, отожмите пружинные фиксаторы и снимите саму комбинацию приборов с панели.


  • Теперь отверните стопорную гайку привода спидометра и отсоедините трос.


  • Немедленно снимите шланг экономайзера с штуцера, снимите колодку с проводами питания (белый и красный) и отсоедините трос сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.


  • Далее снимаем пластиковые ручки включения и регулировки яркости комбинированной подсветки и гидрокорректора фар. После этого торцевым ключом отверните гайки крепления регуляторов к корпусу панели и, сняв гайки, протолкните их внутрь.


  • Приступаем к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы защелка замка рулевого колеса разблокировалась.
  • Снять трубку рулевой колонки с фиксатором.


  • Слегка вытяните тягу привода воздушной заслонки на себя и снимите декоративную ручку. Затем откручиваем два винта и снимаем направляющую штанги.


  • И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно - два боковых, снизу, винт расположен в бардачке, откручиваем винты крепления консоли снизу.
  • Снимите панель.

На этом ремонтные работы завершены. Устанавливать в обратном порядке.

Плохо ВАЗ 2110 Форсунка 16 клапанов. Инжектор заводится давно. Не заводится на прогретом моторе

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на морозе? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов. А не так давно у меня начались трудности с ее запуском.При этом он может просто взяться за дело, а иногда и с трудом. Подскажите в чем может быть дело?

Причины в том, что после ночной стоянки автомобилисту сложно запустить двигатель - может быть много. Это касается и тех ситуаций, когда машину с вечера завели без дефектов, а с самого утра проблема, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь окружали машины! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки.Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на морозе.

Принцип пуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать порядок его работы.В основе запуска двигателя, от которого зависит зажигание и система топливовоздушной смеси, которая подается в определенных пропорциях. Поэтому, если некоторые из этих компонентов не работают должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

  • Низкий уровень заряда аккумулятора - Эта причина чаще всего встречается в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию.Так как в таких условиях посаженная машина может очень быстро потерять заряд. Решить эту проблему можно обычной заменой аккумулятора на новый или периодическим обслуживанием старого для его подзарядки.

    На редакционной машине сидела батарейка. Правда, это была 8-ми клапанная ВАЗ-2112. Но суть та же.

  • Осматривая систему зажигания дополнительно, обратите внимание на состояние отдельных катушек и свечей зажигания . Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.

    Порядок демонтажа не имеет значения.

  • Проверить давление в топливной рампе, как правильно делать.

    Фактически рампа находится под давлением

  • Хотя и не является основным, но может быть причиной запуска двигателя. .

    Дроссель до и после очистки

  • Фильтр воздушный и ДМРВ - Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная сила в цилиндрах была смешана с необходимым количеством топлива.Что делать, если.

    Подключаем щупы измерителя: красный к желтому, а черный к зеленому (на массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна для холодного двигателя, так как загустевшему маслу при недостаточном давлении намного сложнее пробить основные узлы и агрегаты двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как можно сделать так, чтобы проблемы с запуском двигателя на холоде не были редкостью и послужили этому разные причины. Отсюда следует от наименее сложного к наибольшему. Так как даже незначительная проблема в маленьком узле может послужить отказом в запуске всего двигателя.

Как легче простудиться зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был значительно проще, советуем установить на автомобиль сигнализацию в автозапуске.

Каждый раз нагревается. Расход топлива пострадает, но вероятность попасть в сильный мороз вырастет

Если температура опускается ниже 20 градусов с минусом, можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сидеть зимой в теплой машине, но и не даст много крохотного масла при сильных ночных морозах, что, безусловно, благоприятно скажется на состоянии мотора в целом.

Патриоты отечественного автопрома часто сталкиваются с проблемой: инжектор ВАЗ 2110 заводится долго.Сразу оговорюсь - в большинстве случаев это связано с неконструктивными особенностями автомобиля, а с низким уровнем профилактики со стороны автовладельцев.

Как говорится, «Грома не рождаются ...», то есть наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

Причины

Долго заводится инжектор ВАЗ 2110? Причин может быть несколько, тогда они будут рассмотрены достаточно подробно. Перечень основных :

  • неисправность ремня ГРМ;
  • изоляционный износ;
  • обрыв датчика температуры;
  • перебои в работе модуля зажигания (не к месту).

Список не является исчерпывающим, но в нем перечислены основные причины проблем с запуском двигателя. Анализ дает единственно верный способ избежать проблем - достаточно провести профилактический осмотр и заменить сомнительные узлы (например, датчики имеют гарантию 60.000 км. Пробег ). Конечно, этот совет не может утешить тех, кто уже столкнулся с поломкой, но на будущее ...

(Banner_Content)
О перечисленных поломках расскажем еще немного.Что касается ремня ГРМ, здесь все ясно - замене подлежит по мере износа.


Изоляция проводов Может сломаться в процессе эксплуатации автомобиля - скажем, провод модуля зажигания часто оплавляется от высокой температуры (находится в непосредственной близости от головки блока, и регулярно перегревается).

Возможны и другие причины целостности изоляции. Вследствие этого короткие замыкания затрудняют запуск двигателя - и этот недостаток может периодически проявляться.

Датчик температуры . При проблемах в этой части (а тем более при выходе из строя) возникают проблемы с тестированием на бортовом компьютере - он не умеет правильно определять температуру двигателя и, соответственно, необходимое количество топливной смеси. Единственный (и наименее затратный) метод «лечения» - это замена датчика. Вы, конечно, можете протестировать его на работоспособность, но для этого понадобится специальное оборудование.

Для новичка лучшим выпуском будет полная замена комплекта, люди, не чуждые технические навыки, могут попробовать «оживить» свечи - тщательно их протереть, накатать паяльной лампой и т. Д.Если после замены свечи велика вероятность нарушения целостности изоляции в высоковольтных проводах.

Кстати, при хорошей свече проверить наличие искры несложно: нужно поставить свечу на массу автомобиля с металлической поверхностью и запустить стартер. Отсутствие искр говорит о проблемах с питанием, в положительном случае нужно продолжить диагностику.

Отметим и другие причины неисправности.

Устройство любой машины сложно.Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда вообще к их отказу. Некоторые автовладельцы сталкиваются с проблемой - заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора. Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

  1. Топливный насос
  2. Датчики коленвала и распределительного вала
  3. Свечи зажигания
  4. Катушки зажигания.

Причины считаются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начинайте проверку от бензонасоса. Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

  1. Нужно отсоединить минусовую клемму АКБ.

2. Затем откручиваем крышку топливного насоса.

3. На следующем этапе нужно демонтировать разъемы с помпы.

4. Теперь был свободный доступ к устройству.Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А потом удалите его.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками.Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, топливный насос работает, а свечи заполняются, значит, забиты форсунки. Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

  1. Для начала нужно демонтировать форсунки. Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
  2. Запустите двигатель и повторяйте до тех пор, пока не перестанет реагировать на повороты ключа.Так вы сможете снизить давление в системе;
  3. Снимаем минусовую клемму с АКБ, а также пандус нужно отсоединять патрубки и разъемы;
  4. Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
  5. Теперь можно приступить к снятию топливной рампы вместе с форсунками;
  6. Нужно отсоединить крепления и демонтировать форсунки.

Моющие форсунки:

  1. Прежде всего необходимо снять резиновые кольца.Тогда лучше всего на их место установить новые;
  2. Теперь нужно очистить форсунки, а также воронкообразные поверхности;
  3. Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
  4. Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов. Его необходимо подключать к патрубкам максимально плотно и герметично;
  5. Теперь нужно подать инструмент для промывки и нажать на кнопку.Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Immentable двигатель не запускается

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить.После этого запустить мотор. Если он становится, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую ​​неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком.Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

  1. Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму с АКБ;
  2. Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем
  3. тягового реле.
  4. Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

4.Теперь нужно открутить 3 болта крепления, а затем снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится - не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что этой машине нужно создать оптимальные условия для работы.В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой - основные причины

Часто по утрам на холоде машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много. Устранять их требуется быстро, поскольку они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо.Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

  1. Топливо топливо не соответствует требованиям мотора, поэтому воспринимается плохо.
  2. Произошла засорение фильтров неавторизованными присадками. Насос не может подавать топливо в достаточном количестве.
  3. Настройки мотора сбиты.Подача горючей смеси в горячем состоянии недостаточна.
Основные технические требования к характеристикам топлива
Характеристики топлива (бензин) единица измерения Нормы на автомобильную технику
экологический класс 2. экологический класс 3. экологический класс 4.
Концентрация свинца, не более мг / дм³. 10 5 0
Концентрация серы, не более мг / кт. 500 150 50
Объемная доля углеводородов, не более: процентов
ароматический не установлен 42 35
олефиновый не установлен 18 18
Объемная доля бензола, не более процентов 5 1 1
Массовая доля кислорода, не более процентов не установлено 2,7 2.7
Давление насыщенных паров с учетом климатических условий: кПа
летом 45-80 45-80 45-80
зимой 50–100 50–100 50–100
Впускные клапаны не установлен соответствие европейскому бензину для автомобилей
Классы испарения автомобильного бензина по ДСТУ 4839: 2007
Показатели Значение для классов испарения
НО IN C / C1 d / d, E / E 1 F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах 45,0-60,0 45,0-70,0 50,0-80,0 60,0-90,0 65,0-95,0 70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах 20,0-48,0 20,0-48,0 22,0-50,0 22,0-50,0 22,0-50,0 22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах 75,0 75,0 75,0 75,0 75,0 75,0
конец кипения, ° С, не выше 210 210 210 210 210 210
остаток в колбе,% (об.), не более 2 2 2 2 2 2
3. Индекс посещаемости Steam (IPP) - - с 1. D 1. E 1 F 1.
не более (ИПП = 10-ДНП + 7-В70) - - 1050 1150 1200 1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае нужно провести следующие действия:

  1. Возьмите тряпку и смочите ее в холодной воде.
  2. Поставить сверху на корпус АЗС.
  3. Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину следует поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате подача топливной смеси будет компенсирована.

Вы можете заменить этот инструмент на станции или самостоятельно, используя набор отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина его выхода из строя - негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин - воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяют приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если он плохо заводится на горячем ВАЗ 2110 форсунка 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

Произошло следующее повреждение:

  1. Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
  2. Неисправен датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

Не работает кнопка стеклоподъемника ВАЗ-2110

Не работает кнопка стеклоподъемника ВАЗ-2110

Если в машине перестала работать кнопка стеклоподъемника, поездка на данном транспортном средстве может превратиться в кошмар.Открытое окно в зимнюю стужу или закрытое в летнюю жару - удовольствие сомнительное. Но вы можете исправить это сами.

Все стеклоподъемники на ВАЗ-2110 управляются группой кнопок, расположенных рядом с рычагом стояночного тормоза. Это неудобно как во время движения, так и для устранения неисправностей. Поэтому первое, что нужно сделать, - это сузить круг поиска. Для этого необходимо провести небольшой тест и проверить все четыре кнопки. По результатам такой диагностики будут выбраны методы устранения неполадок.

Если не работают все стеклоподъемники ВАЗ-2110

  1. Начать стоит с самого простого. В монтажном блоке, который находится под рулем автомобиля, необходимо найти предохранитель под номером F5, который находится в верхнем ряду пятого ряда слева. Он отвечает за работу электродвигателей. Его номинальное значение - 30 А. Необходимо проверить, установлен ли требуемый предохранитель и что он в комплекте. Если это не так, то его необходимо заменить.После этого можно проверить работу стеклоподъемников.
  2. Если предохранитель исправен, скорее всего, неисправность связана с дефектом проводки от монтажного блока к стеклоподъемникам. Для этого обзвонить все кабели.
  3. Следующий вариант отказа от аллэлектрических стеклоподъемников автомобиля может заключаться в отказе всех кнопок. Хотя это маловероятно, но лучше всего это проверить, заменив весь блок кнопок заведомо исправным.
  4. Последний вариант, как бы банально он ни казался, но проверить его тоже можно.Необходимо помнить, что двигатели электростеклоподъемников в ВАЗ-2110 активируются только при вставлении ключа зажигания и его повороте в первое положение.

Если не работает одна кнопка стеклоподъемника

  1. Начать заново следует из самого простого. Необходимо извлечь всю группу кнопок. Далее следует еще раз проверить работоспособность каждого из них и вспомнить те, которые работают в штатном режиме. Это необходимо для того, чтобы провести тест.Следующим шагом будет снятие жгута проводов с неработающих и любых работающих механизмов. Провода от кнопки управления должны быть подключены к тесту. После этого проверяем его работу, нажав. Если стекло не реагирует на манипуляции, неисправна кнопка стеклоподъемника. Его следует заменить.
  2. Если предыдущий тест показал, что кнопка стеклоподъемника работает, то следующим шагом будет проверка проводки. Для этого нужен автомобильный тестер-щуп. С его помощью нужно проверить все кабели, а затем визуально оценить их состояние.Также проверьте все контакты и соединения на целостность, грязь, окисление или другие повреждения.
  3. Если ни один из двух вышеперечисленных способов не помог, то значит только один - не работает электродвигатель стеклоподъемника. В этом случае его следует заменить.
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
