Панель приборов ваз 2110 — описание ламп и индикаторов — Лада мастер
С любым механизмом нужно как-то общаться для того чтобы контролировать его состояние и быть в курсе рабочих характеристик. Поэтому приборная панель в автомобилях несет не только эстетическую нагрузку и служит не только объектом тюнинга. В предназначении панели приборов ВАЗ 2110 и всех автомобилей этого семейства разберемся сегодня вместе и попробуем выяснить как ее ремонтировать и на что при этом обращать внимание.
Содержание:
- Компоновка панели приборов ВАЗ 2110
- Спидометр и тахометр
- Стрелочные индикаторы на панели ВАЗ 2110
- Контрольные лампы приборки 2110

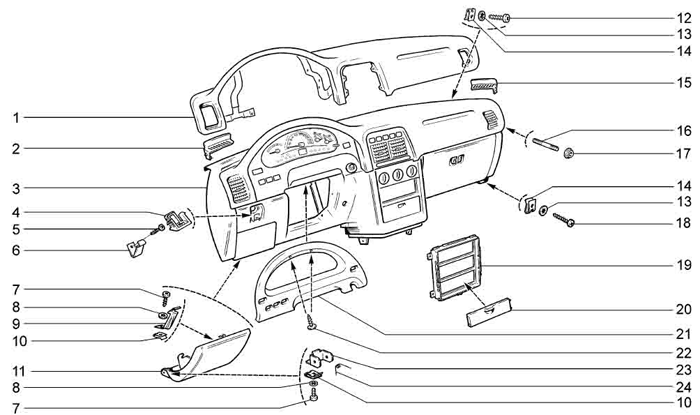

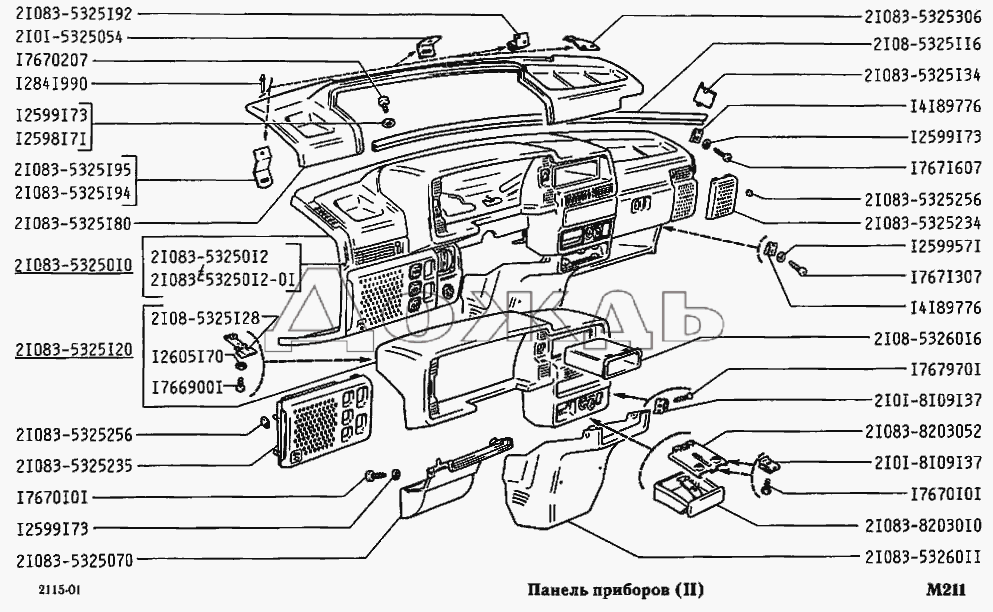

Компоновка панели приборов ВАЗ 2110
Приборная панель ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера. Традиционно, пластик, из которого панель изготовлена, не самого высокого качества, поэтому в ходе эксплуатации и перегрева не исключается ее деформация, влияющая не столько на внешний вид, сколько на работоспособность приборов.
Стандартная приборка включает в себя четыре стрелочных прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набора сигнальных ламп. Первый по списку, крайний левый прибор — указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелочный прибор имеет цену деления примерно в 50 градусов. Красной полоской выделена зона критически высокой иемпературы, при которой возможно закипание охлаждающей жидкости. На дополнительную панель вынесены контрольные лампочки и индикация климатической системы.
Спидометр и тахометр
Спидометр на пенели приборов (2) представляет собой стрелочный прибор, но не с механическим приводом, как это было в автомобилях старших выпусков, а с электрическим. По сути — это вольтметр, который реагирует на импульс, вырабатываемый в датчике спидометра, а установлен он в коробке передач. Чем больше напряжение на выходе датчика, тем выше скорость показывает прибор. Заводская погрешность составляет примерно 5 км/ч, однако при этом надо учитывать диаметр колес, которые сильно влияют на точность показания электрического спидометра.
Тахометр на панели приборов обозначен цифрой 5 и он также представляет собой электрический прибор, который реагирует на импульс, вырабатываемый датчиком количества оборотов коленчатого вала. Датчик передает показания сперва на электронный блок управления двигателем для анализа и коррекции, после чего импульс поступает на управляющую схему тахометра. Красной зоной шкалы тахометра отмечены недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима длительная работа мотора в красной зоне тахометра.
Стрелочные индикаторы на панели ВАЗ 2110
Цифрой 6 обозначен указатель уровня топлива в бензобаке. Показания прибора не отличаются особой точностью, но логически понятно, что на отметке 0 бак практически пустой, остается несколько резервных литров топлива, на отметке ½ бак наполовину полный или пустой, кому как нравится, а на отметке 1 бензобак полный. Световой индикацией уровня топлива поручено заниматься контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на оставшевся топливе составляет около 100 км, а это примерно 9-9,6 литра.
Для того, чтобы топливный насос не вышел из строя, не допускается вырабатывать топливо из бака полностью.
Контрольные лампы приборки 2110
Лампы 3 и 4 указывают на то, что снаружи автомобиля включены указатели поворотов и они загораются и мигают сразу после включения правого или левого указателей. По окончании маневра, клавиша включения возвращается в исходное положение и указатель должен выключаться автоматически. Если этого не происходит, следует искать причину в возвратном механизме клавиши включения указателей.
Отдельного внимания заслуживает лампа, которая вынесена в центр приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, которая сигнализирует о неисправностях и некорректной работе электронной системы управления двигателем, по-другому ее называют лампой Check Engine по аналогии с импортными автомобилями. При активации этой контрольной лампы следуеи проводить компьютерную диагностику двигателя и выявлять коды ошибок. Часть ошибок убираются программно, а часть требует вмешательства в системы управления двигателем: в систему питания, зажигания и другие системы, которые могли привести к появлению ошибок.
Цифрой 12 на схеме показан дисплей цифрового одометра и показатель суточного пробега, который сбрасывается кнопкой, расположенной прямо на панели приборов. Верхняя строка показывает общий пробег автомобиля, а нижняя, обнуляемая, пробег за определенный период.
Панель приборов ВАЗ 2110 описание ламп и индикаторов которой мы завершим простыми и привычными контрольными лампами для любого автомобиля:
- позиция 8 указывает на лампу включения наружного света;
- лампа под номером 9 указывает, что уровень тормозной жидкости в бачке понижен до минимума;
- дальний свет — лампа 10;
- треугольник под цифрой 13 — лампа включения аварийной сигнализации;
- позиция 18, как правило остается в резерве, а в автомобилях, оборудованных подушками безопасности на это месте стоит лампа срабатывания их датчика.
Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку.
Пусть аварийные лампы реже горят на вашей приборке, хорших и чистых всем дорог!
Панель приборов ВАЗ 2110: описание ламп и индикаторов
Главная » Салон » Вы читаете статью:по Евгений
Осведомленность о состоянии автомобиля, работоспособности систем и рабочих жидкостях помогает водителю правильно принимать решения в дорожных ситуациях. Основная световая индикация располагается на панель приборов ВАЗ 2110 (описание ламп и индикаторов представлено в руководстве по эксплуатации авто). Интуитивно понятные значки можно быстро запомнить самостоятельно.
Содержание
- 1 Панель для водителя
- 2 Скорость и обороты
- 3 Правый стрелочный индикатор
- 4 Световые лампочки приборной доски «десятки»
Панель для водителя
Комбинация приборов скомпонована за рулевым колесом, чтобы водитель смог быстро переводить при необходимости на нее взгляд, контролируя текущее состояние машины.
Обозначение лампочек на приборной панели ВАЗ 2110 унифицировано, поэтому после смены любого автомобиля на «десятку», легко ориентироваться в световых иконках.
Важно знать, что для изготовления производители использовали для приборной доски пластик не самого высокого качества, поэтому он может деформироваться из-за температурных перепадов, что отражается на дальнейшей работе приборов.
В стандартной раскладке используется квартет из стрелочных индикаторов, сброс одометра, монитор бортового компьютера, световые лампочки индикаторов в виде цветных иконок. Слева располагается температурная шкала со стрелкой, демонстрирующая нагрев антифриза. Градуировка используется неравномерная от 50 до 130 градусов.
При достижении охлаждающей жидкости чрезмерно высоких значений температуры может происходить закипание тосола, что является недопустимым. Опасная зона выделена красным маркером. Также вынесена сигнальная красная лампа от датчика перегрева и индикатор состояния климата.
Скорость и обороты
Чаще всего в ходе езды водитель обращает внимание на скоростной режим. Существенное превышение его чревато суровым наказанием в виде штрафа. Информирует о скорости стрелочный спидометр, в котором предусмотрен обновленный электрический привод, в отличие от старых моделей, где использовалась механика.
Принцип работы прибора во время замера скорости базируется на замере напряжения, реагирующего на импульсы от датчика, вмонтированного в коробке передач. Фактически система использует вольтметр. Повышение напряжения сказывается на увеличении показаний. Необходимо учитывать, что разрешенная заводская погрешность измерителя достигает 5 км/ч, но на точность также влияет состояние и качество колес.
Тахометр также является электроприбором, отвечающим на изменение импульсов, отправляемых датчиком, вмонтированным на коленвале и считываемом количество оборотов в минуту. На первоначальном этапе датчик отправляет импульс в ЭБУ, где его обрабатывает компьютер, а затем сигнал отправляется на выводящую систему тахометра.
Шкала измерителя оборотов также расчерчена с учетом наличия красной зоны. Длительная работа мотора на подобном уровне способствует проявлению негативных факторов:
- происходит интенсивный износ большинства элементов двигателя;
- осуществляется некорректная работа мотора;
- зашкаливает температурный режим антифриза.
Не стоит доводить стрелку свыше оптимальных эксплуатационных показателей скорости вращения коленвала. В ином случае нужно будет проводить ремонт или профилактические мероприятия.
Правый стрелочный индикатор
Справа располагается указатель, помогающий определить уровень топлива в баке. Максимально точные значения он не дает, так как работает с высокой погрешностью. Основные позиции отмечены рисками на уровне четверти бака, половины, трех четвертей и полного объема.
Имеется красная зона внизу шкалы около обозначения «0» (пустой бак). Алгоритмами системы предусмотрено, что при остатке топлива на уровне 9-9,5 л начинает моргать световой красный индикатор.
Это значит, что запас хода лимитирован 100 км, а максимально вырабатывать бензин из бака нежелательно, чтобы не вывести из строя топливный насос.
Световые лампочки приборной доски «десятки»
Зеленые стрелки, указывающие направо и налево, загораются, когда водитель включает поворот в любую сторону. После возвращения рычага в среднее положение стрелки перестают моргать. Также происходит автоматический возврат рычага из-за поворота рулевого колеса.
Если горит восклицательный знак на панели приборов ВАЗ 2110, то это свидетельство неполадок тормозной системы. Автовладелец должен долить тормозной жидкости в систему и по возможности устранить причины возникновения утечек.
Горящий Check Engine доказывает неисправности управления компьютера. Потребуется провести компьютерную диагностику на станции. После определения кода ошибки можно говорить о ремонте или восстановлении системы. В некоторых случаях ошибку можно убрать программно.
Доступна информация о суточном пробеге машины.
Также при включении ближнего и дальнего света зажигаются соответствующие индикаторы: зеленый и синий. Горящий с интервалами треугольник моргает при включенной аварийке на отечественном автомобиле.
