Веерный распылитель омывателя лобового стекла – Веерные форсунки омывателя лобового стекла: купить, отрегулировать

drivertip.ru

основные типы, особенности выбора и замены, настройка и уход за жиклерами

Каждый водитель знает о необходимости непрерывного контроля за дорожной ситуацией во время управления автомобилем. Грязная поверхность стекла существенно снижает обзор. Налипшие насекомые, пыль, потоки воды при дожде — все это в процессе езды автомобиля непрерывно ухудшает видимость для водителя. Системы очистки, состоящие из механических дворников, омывателя стекла, разбрызгивающих очиститель устройств, успешно справляются с задачей по очистке лобового стекла.

Каждый элемент очистительной системы выполняет свою функцию. Старые изношенные дворники будут только размазывать грязь по стеклу. Неправильно подобранная омывающая жидкость справится только с легкими загрязнениями и будет бессильна против масляных пятен. Форсунки устаревшей модели, или утратившие функциональность вследствие износа, не смогут обеспечить качественный набрызг жидкости, и вся качественная работа системы очистки стекла будет невозможна.

Типы и преимущества форсунок

Форсунки, или другое их название — жиклеры, делятся на типы:

1. Струйные. Выглядят как полые цилиндры, внизу которых расположен штуцер и через него форсунки подключаются к шлангу. Вверху размещен распылитель, через который омывающая жидкость под давлением подается на стекло. Через специальный вентиль регулируется сила подачи омывателя.
2. Веерные. Отличаются от струйных большим числом брызгалок, благодаря чему, даже если одно отверстие выйдет из работы, это не будет столь критично для всей системы. При разбрызгивании очистителя эта особенность конструкции позволяет покрыть составом значительную площадь лобового стекла, чем облегчают работу щеток. Каналы прохождения жидкостей у этого типа жиклеров меньшей ширины, что создает повышенное давление, и при движении автомобиля струя не сдувается ветровым порывом и потоком воздуха.

К достоинствам второго типа также можно отнести:

• экономичный расход омывателя;
• уменьшение количества царапин на лобовом стекле от налипших насекомых из-за быстрой отчистки поверхности стекла;
• качественную работу дворников, не размазывающих грязь и не оставляющих разводы; меньший их износ по причине равномерного смачивания поверхности щеток стеклоомывателем.

Не обошлось, конечно, и без минусов. Жиклеры могут замерзать. При эксплуатации автомобиля в условиях минусовых температур требуется устанавливать форсунки с подогревом универсальные.

Жиклеры первого типа чаще встречаются на старых моделях автомобилей и на машинах отечественного производства. К примеру, вся линейка моделей ВАЗа оснащена штатными струйными моделями.

В последнее время производители переходят на установку более современного второго типа.

Выбор веерных жиклеров

Самым простым и надежным способом будет приобретение устройств, изготовленных самим производителем конкретных марок для определенного автомобиля. Но если завод-изготовитель не выпускает жиклеры под вашу машину, можно купить изделия универсальной конструкции сторонних производителей.

К примеру, отличное качество у универсальных форсунок, выпускаемых Volvo. На большинство машин японских производителей ставят именно их. Из представленных моделей форсунки номер 30655605 наиболее качественные, а штатные жиклеры от Вольво s 80 можно установить на подавляющее большинство марок машин, к примеру, они отлично встают на Шевроле Ланос. Изделия производства завода Тойота тоже являются отличным вариантом и пользуются стабильным спросом у автомобилистов.

Модели завода GM 95226510 прекрасно зарекомендовали себя на автомобилях Chevrolet Cruze, форсунки от Шкоды хорошо подошли к Шевроле Авео, а на Opel Astra H, кстати, встает не одна, а несколько моделей от Дженерал Моторс.

У корейцев, конечно, тоже есть свои универсальные жиклеры, к примеру, Sang Yong.

Стоимость корейских элементов заметно ниже, чем у шведов, но по качеству они серьезно им уступают, экономия в цене может быть сомнительным фактом при выборе, все-таки элемент отвечает за безопасность движения и покупается не на один день. Если вы увидели негативные отзывы по работе форсунок после замены штатных на веерные, то обратите внимание на марку производителя, поскольку брак у неевропейских изготовителей, к сожалению, не редкость.

При выборе форсунок в каталоге следует обращать внимание на наличие английских букв после номера модели. Веерные универсальные форсунки омывателя лобового стекла, кроме цифр, могут содержать в коде буквы от A до E. Они показывают возможный уровень высоты распыления, самый низкий у А, и так по возрастающей до Е. Отсутствие букв может означать невозможность регулировки распыления.

Буквы H и G при подборе указывают на отличия в конструкции.

Жиклер омывателя веерный тип Н рассеивает частицы воды меньшие по размеру, чем тип G, благодаря этому стеклоочиститель распределяется по стеклу равномернее, с более экономичным расходом. Вырез подвижной головки у типа H позволяет шире регулировать диапазон разбрызгивателя при настройке. Резьба крепления на моделях G на миллиметры меньше, поэтому при установке она может несколько болтаться, что легко настроить, подкладывая уплотнитель или промазывая герметиком.

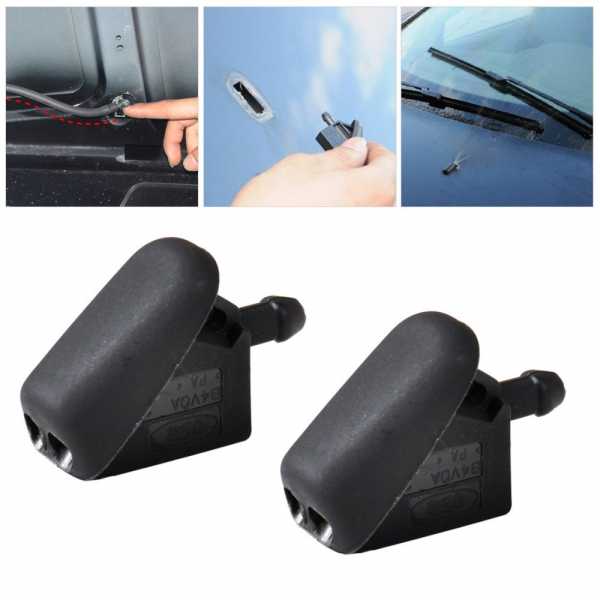

Порядок установки и настройки

При самостоятельной замене требуется совершить ряд шагов:

• демонтировать обшивку капота автомобиля при ее наличии.
• отсоединить трубку подачи омывающего средства от форсунки.
• снять штатное изделие.
• проверить наличие обратного клапана на снятом экземпляре, если его нет, то требуется докупить. Его назначение в поддержании стабильного давления. Без установки обратного клапана жидкость будет стекать обратно в емкость. Устанавливается клапан перед тройником.
• После установки новых моделей шланги подключаются обратно.

После установки требуется регулировка форсунок под себя. Не стоит откладывать это мероприятие в долгий ящик, проблемы с обзором по-любому вынудят это сделать, но уже в пути. От настройки форсунок зависит скорость и тщательность удаления загрязнений лобового стекла.

Если после замены при тестовом разбрызгивании жидкость не наносится в нужное место, подрегулируйте форсунку, подкладывая уплотнитель. Изолента, сложенная в несколько раз, тоже подойдет. Можно отрегулировать иголкой, сдвигая сопло форсунки от корпуса.

Вообще, процесс замены жиклеров несложный и аналогичен на всех автомобилях, в том числе на отечественных типа Приора, Гранта, 2114, Ларгус, Нива 4×4, Веста и т. д.

Правила чистки форсунок

Если установка новых форсунок была проведена правильно, но после настройки по прошествии некоторого времени эксплуатации появились проблемы с жиклерами омывателя лобового стекла, не стоит сразу идти в магазин за новыми, попробуйте их прочистить. Во время работы из-за недостаточно чистой воды или по причине попадания частичек мусора отверстия в форсунках могут забиваться и хуже распылять стеклоочиститель.

Потребуется следующий инструмент:

• иголка или булавка;
• шприц медицинский 10 мл;
• вода;
• моющее средство.

По-хорошему, начать следует с проверки количества жидкости в бачке омывания. Если средство есть, а регулируемая форсунка не работает, то:

• снимите форсунки и замочите в воде с добавлением моющего средства или мыла;
• после того как загрязнения отмокнут, промойте жиклеры шприцем с водой;
• аккуратно прочистите отверстия с наименьшим напором иглой;
• еще раз промойте водой при помощи шприца.

Своевременный уход за системой омывания лобового стекла значительно продлит срок службы всех элементов и обеспечит владельцу автомобиля комфортную и безопасную езду даже в сложных погодных условиях.

chebo.pro

Струйные и веерные форсунки стеклоомывателя: как поменять

Обзор водителя во время езды крайне важен. При движении часто возникают моменты, когда лобовое стекло бывает загрязнено. Обычно на нём появляются насекомые, во время дождя на элементе образуется грязь. Во всех перечисленных и прочих ситуациях водителя выручают омыватели.

Из-за плохой видимости можно стать виновником серьёзной аварии. Поэтому каждый должен осознавать важность этого момента.

Основной частью этой системы очистки являются форсунки. С их помощью вода попадает на стекло, тем самым очищая его от различного рода загрязнений. Бывают моменты, когда они не должным образом выполняют свои обязательства. Не всегда в таком случае целесообразна замена, возможно загрязнение трубки и её нужно просто очистить от грязи. Передвигаться на автомобиле с неработающей системой омывателя небезопасно.

Виды форсунок

На каждом выпущенном не так давно автомобиле ставятся жиклеры веерного типа. На автомобилях прошлых лет устанавливались форсунки струйного типа.

• Струйные форсунки омывателя. Такие форсунки имеют вид полового цилиндра. У этой конструкции внизу располагается штуцер. Благодаря ему форсунка подключается к шлангу. Сверху встроен распылитель. Сила подачи воды настраивается при помощи имеющегося винта.

• Веерные форсунки омывателя. При их работе покрывается большая площадь стекла. Щетки мгновенно очищают стекло от различных загрязнений. Главной особенностью их конструкции является множество распылителей. Обычно в этом виде форсунок распылителей не меньше трёх. При этом канал, через который проходит жидкость меньшего диаметра. Из-за этого жидкость разбрызгивается с более сильным давлением.

Особенности веерных форсунок

Верный вид является современным решением подачи воды на поверхность. Их главной особенностью является то, что они покрывают почти всю поверхность омывающей жидкостью. Струйные же форсунки омывают водой лишь определённые места.

К плюсам веерных форсунок можно отнести следующее:

• любое загрязнение удаляется быстрее за счёт полного покрытия стекла водой;
• дворники уже сразу после срабатывания работают на смоченной поверхности;
• благодаря принципу работы этого вида происходит экономия жидкости. Меньший расход незамерзайки в зимний период способен в значительной мере сократить ваши расходы;
• за счёт мгновенной подачи воды снижается вероятность нанесения микроцарапин при движении дворников.

Как выбрать универсальные веерные форсунки омывателя лобового стекла

Оптимальным вариантом будет приобрести форсунки, которые предназначены специально для вашей марки автомобиля. В наше время многие производители занимаются выпуском оригинальных форсунок под определённый автомобиль. Также в продаже имеются универсальные форсунки. Их можно установить на любой автомобиль. Но иногда может потребоваться дополнительная подработка.

Хорошего качества универсальные форсунки выпускают Volvo и Sang Yong. В целом оба изделия идентичны, имеется лишь разница в цене. Стоимость корейского элемента существенно ниже чем у шведского. Считается, что форсунки Volvo более престижные. Их устанавливают на большинство японских автомобилей. Также, как вариант можно рассматривать форсунки производства Toyota. Они также уникальны и подходят для большинства автомобилей. При замене своих родных форсунок на уникальные помимо самих форсунок необходимо прикупить тройник со шлангом и обратным клапаном. Для быстрого срабатывания форсунок после нажатия на рычаг можно поставить обратный клапан. Порой бывает, что об этом сразу заботится производитель.

Зачем приобретать обратный клапан?

Обратный клапан не является обязательным элементом омывающей системы. В момент отсутствия давления вода от форсунок будет уходить обратно в бочок. После нового нажатие произойдёт заполнения шлангов водой и лишь после этой задержки сработает омыватель. Дворники срабатывают быстрее. Пару секунд они будут работать на сухой поверхности. При наличии обратного клапана вода в момент отсутствия давления не уйдёт в бочок. Она будет находиться в системе омывателя. Таким образом, после включения омывателя вода мгновенно будет разбрызгиваться по стеклу. Но и в его использовании есть свои минусы. При сильных морозах вода будет замерзать в трубках. Разрешить эту проблему поможет установка обогрева бачка и форсунок.

Замена форсунок омывателя

Для начала надо приобрести новые шланги, при помощи которых будет подводиться жидкость. Хорошим вариантом будет трубка, которая подключается к аквариуму. Для замены не нужны большой опыт или специальное образование. Процесс довольно простой и в большинстве нынешних автомобилях совершенно одинаков. Для замены форсунок необходимо выполнить следующие действия:

• убрать обивку, если она имеется, далее нужно очень осторожно вынуть пластиковые пистоны. Для этого вам понадобится специальные инструменты;
• снятие буферных поролоновых прокладок, установленных на скотче (для их сборки необходимо приобрести ранее не использованный скотч) и отсоединение накладки на пластиковые детали;
• убрать трубки,

autoexpert.today

Веерные форсунки омывателя лобового стекла: описание, особенности :: SYL.ru

Из-за того, что на дорогах появляется все больше и больше машин, становится все важнее соблюдать все правила дорожного движения. Однако не только они отвечают за безопасность передвижения. Хороший обзор играет одну из ключевых ролей в обеспечении безопасного передвижения водителя на его авто. Именно поэтому выбор веерных форсунок или форсунок другого типа очень важен.

Что представляют собой омыватели стекла?

На сегодняшний день многие производители автомобилей стали устанавливать на свои машины форсунки именно такого типа. Все дело в том, что с их помощью можно подавать жидкость для омывания стекла не одной или двумя мощными струями, а целым градом капель. Основное отличие веерных форсунок заключается именно в том, что они способны покрыть большую площадь лобового стекла за раз.

В настоящее время и большинство водителей также стали считать, что эти модели справляются со своей задачей гораздо лучше, чем струйный тип.Очень популярными считаются модели, которые производит компания Volvo. Однако изготовлением веерных форсунок занимается и такой концерн, как Toyota, к примеру.

Тип детали

Как уже говорилось ранее, имеется два основных типа — это струйные и веерные приспособления, использующиеся для омывания стекла. Чтобы понимать, почему многие переходят именно на второй вариант, стоит рассмотреть оба.

Что касается струйных, то это детали, которые выполнены в виде полого цилиндра. Снизу у этого приспособления имеется штуцер, при помощи которого и происходит присоединение форсунки к шлангу, подающему жидкость для омывания. Сверху у детали имеется распылитель, который позволяет настроить силу струи ручным способом.

Если говорить о веерных форсунках, то их основе отличие кроется в конструкции, так как любая деталь этой категории имеет минимум 3 распылителя, а чаще всего еще больше. Кроме того, из-за большого количества отверстий, приходится уменьшать диаметр каждого из них, а потому жидкость будет подаваться под большим давлением, что обеспечит хорошее покрытие даже самого верха стекла.

Струйный тип на сегодняшний день встречается только на достаточно старых автомобилях, а также на тех, которые все еще собираются по старой технологии. Иномарки, а также новые авто, которые были выпущены в последнее время, имеют веерные форсунки омывателя.

Плюсы и минусы

Несмотря на то, что конструкция считается новой и обладает рядом серьезных преимуществ, особенно перед старыми форсунками, она также не лишена и недостатков. Плюсы:

• Основное достоинство — это покрытие поверхности лобового стекла мощной мелкодисперсной струей, которая охватывает большую площадь, особенно если сравнивать со струйными моделями.
• Из-за того, что омывание стекла происходит множеством капель, удается более эффективно удалять грязь, что позволяет экономить жидкость, не повторяя операцию несколько раз.
• Еще одно преимущество — это одновременное включение веерных форсунок омывателя стекла вместе с дворниками. Это очень важно, так как трение резины о стекло без влаги оставляет микротрещины. В случае со струйными форсунками так и происходит, так как они включаются на несколько секунд позже.

Следует отметить пару отрицательных сторон:

1. Веерные форсунки лобового стекла быстрее, чем струйные, покрываются льдом под воздействием отрицательных температур. Это значит, что для их нормального функционирования в зимнее время придется позаботиться о дополнительном обогреве для этих деталей.
2. Второй существенный недостаток — это сильное снижение видимости на несколько мгновений, пока дворники не уберут всю жидкость с лобового стекла.

Выбор деталей

Конечно же, лучше всего выбирать такие элементы конкретно под собственный автомобиль. Лучше всего приобрести форсунки от того же производителя, который сделал и саму машину. Но это не исключает возможность установки, к примеру, форсунок заграничного производства на отечественный автомобиль. Вся сложность будет заключаться лишь в процессе их установки.

Стоит отметить, что имеются и универсальные омыватели. Веерные форсунки с таким номером, как 30655605 и 7845009010 считаются таковыми. Они подходят на большинство моделей машин и в плане установки достаточно просты. данные модели можно без труда найти в каталогах таких производителей, как Volvo и Ssang Yong. Разница между этими двумя моделями состоит лишь в том, что корейская будет стоить примерно в два раза дешевле. Конструкция веерных форсунок омывателя лобового стекла шведских и корейских изготовителей ничем не отличается, и их можно устанавливать на множество автомобилей других марок.

Как упоминалось ранее, концерн Toyota также предлагает форсунки собственного производства, и они являются универсальными. Найти их можно под номером 85381-АА042. Однако здесь есть небольшой нюанс, который всплывает при покупке. При заказе они присылаются по 1 штуке, а потому нужно уточнять количество сразу или же делать одинаковый заказ дважды, если необходима пара.

Замена форсунок

Особенностью форсунок является то, что их вполне можно заменить самостоятельно. К тому же процесс замены идентичен, вне зависимости от марки автомобиля. Но прежде чем приступить к работе, необходимо сразу подготовить шланг, по которому будет поступать омывающая жидкость. Для этих целей отлично подходит трубка, использующаяся в аквариумах.

Инструкция по замене деталей

После того как будет подготовлен специальный шланг, можно приступать к замене:

1. Для начала снимается обивка, после чего нужно очень аккуратно извлечь пистоны из пластика.
2. Далее появятся поролоновые прокладки, которые являются буферной зоной, их нужно убрать. Чаще всего они держаться на клейкой основе, а потому для обратной сборки нужно будет подготовить небольшое количество сильного клейкого вещества.
3. После этого отсоединяются накладки, которые надеты на пластиковые элементы.
4. Снимаются трубки, через которые поступает жидкость для омывания стекла.
5. Снимаются старые форсунки.
6. Новый патрубок подключается к новым жиклерам.
7. Очень важно подсоединить обратный клапан к трубкам жиклеров и шлангу.
8. После этого система считается собранной, и можно приступать к проверке ее работоспособности.

Стоит добавить, что при смене веерных форсунок для «Шевроле», к примеру, или любой другой модели автомобиля, может потребоваться покупка обратного клапана. Он не допустит отката жидкости, что исключит такой недостаток, как запуск дворников до того, как будет выпущена жидкость. Кроме того, после установки возможно, что распыление будет происходить со смещением в какую-либо сторону, слишком сильно вниз или вверх и т. д. В этом случае нужно просто отрегулировать положение детали.

Регулировка приспособления

Для того чтобы успешно отрегулировать такое приспособление, нужно знать одну простую вещь. Они представляют собой шар, который свободно вращается на пластмассовой основе. К тому же для такой работы не потребуется никакого специального оборудования или навыков, будет достаточно иголки или булавки.

Для начала нужно вставить булавку или же иголку в форсунку и начать поворачивать ее в том направлении, в котором это необходимо. Если жидкость подается, к примеру, слишком низко, то необходимо повернуть форсунку вверх. Кроме того, при помощи этого же приспособления можно и исправить дефект, который заключается в том, что распыление может быть слишком сильным. К примеру, если это иномарка, то крайнее отверстие лучше направить вниз, так как оно будет бить на середину стекла. Следующее отверстие направляется в центральную часть стекла, а центральное отверстие лучше всего направить вверх. Таким образом удастся исправить сильное напыление в каком-либо одном месте.

Чистка форсунок

Очень часто случается так, что данные детали нуждаются в чистке. Обычно необходимость в этой операции возникает в том случае, если они начали работать неправильно. Для этого потребуется взять булавку (иголку), шприц с большим объемом, компрессор, мыло и воду. Форсунки отсоединяются от патрубка и снимаются. Во-первых, каждую из форсунок необходимо промыть в мыльном растворе. Во-вторых, нужно включить компрессор и продуть каждую из них под сильным давлением. Если компрессора нет, то его заменой может служить шприц. Отверстия форсунок очищаются при помощи булавок или иголок. Последнее действие — это вставка шприца в сопло и промывка. После этого можно собирать все обратно.

Вывод

Во-первых, веерные форсунки в любом случае будут лучше, чем струйные. Во-вторых, после смены заводских деталей на покупные, необходимо убедиться в их правильной работе и при необходимости настроить. Для стабильного функционирования их необходимо периодически промывать, чтобы отверстия не забивались.

www.syl.ru

Веерные форсунки омывателя: основные отличия, «плюсы и минусы» веерных форсунок

У большинства автомобилей форсунки омывателя лобового стекла — струйные. Отличительной чертой этих форсунок является то, что они подают омыватель в одну точку, что в случае загрязнения всего стекла весьма неэффективно. Другое дело веерные форсунки омывателя, которые появились позже и отличаются тем, что распыляют омывающую жидкость по всей площади лобового стекла, тем самым ускоряя процесс очистки и облегчая «жизнь» дворникам. Веерные форсунки стали назвать веерными за то, что во время распыления они образуют «веер» воды, равномерно омывающий большую часть лобового.

В этой статье я, как вы уже поняли, хочу поговорить о веерных форсунках. Я постараюсь побольше рассказать вам об этих устройствах, вы узнаете об их положительных и отрицательных сторонах, а также о том, стоит ли покупать веерные форсунки.

«Плюсы» веерных форсунок

1. Основным плюсом, как я уже говорил, является равномерное распыление по всему лобовому стекла, а также существенная экономия омывающей жидкости (незамерзайка в зимнее время), которая стоит не дешево.
2. Пыль, сбитые насекомые и прочая грязь удаляются более эффективно за счет равномерного смачивания и захвата большой площади лобового стекла.
3. Щетки дворников меньше изнашиваются благодаря тому, что скользят по мокрому стеклу и производят очистку в один проход вместо нескольких.
4. В результате снижения трения и влажной уборки снижается вероятность возникновения микроцарапин и рисок на лобовом стекле.

«Минусы» веерных форсунок

1. Кратковременное снижение видимости во время распыления жидкости омывателя. Действительно, после того как форсунки распыляют жидкость, стекло на считанные секунды становится полностью непрозрачным, из-за чего существует вероятность ДТП. Это, пожалуй, один из самых существенных недостатков веерных форсунок, за который многие не решаются их устанавливать.

2. Из-за конструктивных особенностей, веерные форсунки больше обмерзают в зимнее время. Замерзает или обмерзает тонкое отверстие форсунки распылителя, после чего водитель не имеет возможности помыть лобовое стекло в случае такой необходимости.
3. Веерные форсунки склонны к засорению. Очень маленькое отверстие форсунки распылителя, весьма требовательно к качеству и чистоте незамерзайки и омывающей жидкости в целом. Даже мельчайшая песчинка или кусочек ржавчины может привести к тому, что веерные форсунки перестанут работать или будут работать некорректно.
4. Стоимость. Цена веерных форсунок довольно немаленькая, как для такого рода изделия, а если вы еще решили купить и установить обратный клапан и тройник, то стоимость такого комплекта и вовсе можно назвать «не детской».

Подведем итоги

Если штатные форсунки омывателя вас не устраивают, а вышеперечисленные недостатки веерных форсунок вас не пугают, тогда смело можете покупать веерные форсунки, при условии, что это вам по карману. Рекомендую устанавливать проверенные качественные веерные форсунки производства VOLVO (код 30655605), они отлично устанавливаются и отличаются хорошей производительностью и экономичностью. Покупая форсунки, закажите обратный клапан производства TOYOTA (код 85321-26020), возможно понадобится тройник, его тоже можно заказать в Интернете.

В большинстве случаев установка выполняется за 10-15 минут в домашних условиях. В сети есть масса детальных фотоотчетов о том, как установить форсунки веерного типа на тот или иной автомобиль. Обращаю ваше внимание на тот факт, что производительность одних и тех же форсунок может отличаться в зависимости от марки и модели авто. Дело в том, что система очистки стекла у каждого авто имеет свои особенности, поэтому может потребоваться корректировка угла наклона форсунок или изменение магистралей подачи омывающей жидкости. Если веерные форсунки распыляют «омывайку» слишком высоко или низко, достаточно положить под форсунки клинообразную прокладку, скорректировав «веер струи» в нужное вам место (это, как правило, чуть выше средины стекла). Сильно подняты вверх форсунки будут лить на крышу, а это — «не есть гуд», слишком опущенные — на скорости будут лить вниз из-за сильного воздушного потока.

У меня все, думаю теперь вам все понятно и вы без труда сможете самостоятельно выбрать и купить такие форсунки на свой автомобиль. Вопрос установки — личное дело каждого, есть время и желание — ставьте сами, нет желания — доверьтесь специалистам. Спасибо за внимание, до новых встреч на www.autoposobie.ru.

Как работают веерные форсунки — видео:

www.autoposobie.ru

Веерные форсунки омывателя лобового стекла

Струйные жиклеры для омывания лобового стекла, установленные на заводе, не всегда обеспечивают должной очистки поверхности. Они быстро забиваются, да и сама эффективность работы оставляет желать лучшего. Лучший вариант — веерные форсунки омывателя лобового стекла.

Веерные форсунки омывателя лобового стекла

В чем их особенности? Как выбрать эти узлы для автомобиля? О каких особенностях монтажа стоит знать? Рассмотрим эти моменты более детально.

Назначение

Веерные форсунки отличаются более совершенной конструкцией, подразумевающей «капельное» распределение жидкости по большей площади лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворниками. В отличие от изделий струйного типа, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы веерных форсунок омывателя лобового стекла

Перед покупкой и монтажом веерных форсунок, важно изучить их особенности, положительные и отрицательные качества.

К достоинствам верных форсунок стоит отнести:

1. Эффективное удаление загрязнений с поверхности стекла. Благодаря качественному распылению, дворникам легче справиться с грязью, пылью и даже засохшими насекомыми.

2. Полная обработка лобового стекла, за счет чего снижается риск образования царапин. В случае применения струйных жиклеров стеклоочистители проходят определенное расстояние по сухому стеклу.

3. Снижение расхода омывающей жидкости. При эксплуатации автомобиля в холодное время года приходится покупать «незамерзайку» — специальную жидкость, выдерживающую низкие температуры. Веерные форсунки позволяют снизить расход дорогостоящего состава, и сохранить средства в кошельке.

4. Дворники при первом же взмахе перемещаются по влажной поверхности. Как следствие, загрязнения лучше удаляются, а не размазываются по стеклу, как это происходит обычно.

Недостатки веерных форсунок:

1. После подачи жидкости через жиклеры, стекло покрывается множеством мелких капель. При этом видимость ухудшается до момента, пока стеклоочистители не пройдут первый цикл. Эта особенность, как правило, и раздражает автовладельцев, которые предпочитают струйные форсунки. Нельзя забывать, что потеря контроля дорожной обстановки даже на долю секунды, может привести к ДТП.

Струйные форсунки лобового стекла

2. Жиклеры веерного типа быстрее обмерзают на холоде. Вот почему автовладельцам, проживающим в северных регионах, важно задуматься о форсунках с подогревом.

Правила выбора веерных форсунок омывателя лобового стекла

Оптимальный вариант — покупка оригинальных жиклеров, которые подходят для работы на конкретном транспортном средстве. Большое количество фирм занимаются выпуском таких изделий, поэтому подобрать жиклер под конкретную модель и марку не составляет труда.

Если оригинальную деталь найти не удалось, доступна альтернатива — универсальные веерные форсунки. Их особенность заключается в возможности монтажа на целую группу марок и моделей транспортных средств. В крайних случаях, могут потребоваться небольшие конструктивные доработки.

Как вариант — покупка жиклеров от производителей Вольво или Ссанг Йонг (каталожные номера — 30655605 и 7845009010). Если выбирать из двух типов, большей универсальностью могут похвастаться детали корейского бренда. Их достоинства — низкая стоимость и возможность установить на целую группу авто — Мазда, Тойота, Дэу и прочие.

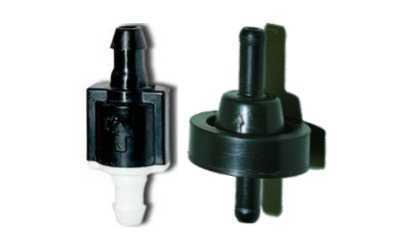

Какой выбрать обратный клапан ?

В заводской конструкции омывающего устройства часто не предусмотрено обратного клапана. Задача механизма — защита от стекания рабочей жидкости обратно в бачок омывателя в момент снятия питания с насоса. При этом клапан гарантирует непрерывную очистку лобового стекла. Конструктивно это обычный шарик с пружинкой, который перекрывает выход из жиклера при отсутствии давления.

Обратный клапан

Допускается применение веерных форсунок и без установки клапана. Но в этом случае требуется альтернативное решение — задержка движения стеклоочистителей по отношению к подаче жидкости. Она может быть организована двумя путями — с помощью электрической схемы или механических устройств. Благодаря такой переделке, омывающий состав проходит расстояние от емкости с жидкостью до жиклеров до момента, когда начнут работать дворники.

Применять можно следующие виды клапанов:

• Обратные клапана для ВАЗ-2108 или 2109.
• Зарубежного производства (для Volvo или Toyota).
• Готовый тройник с клапаном от Mitsubishi.
• Обратный клапан из компрессора аквариума. Преимущества — надежность и эффективность.

Продается устройство в магазине зоотоваров. Здесь же можно приобрести кусок трубки из силикона для создания патрубков. Такое изделие выдерживает повышенные температуры и отличается большим ресурсом (даже в сравнении с заводскими трубками, устанавливаемыми на ВАЗ).

Как смонтировать веерные форсунки?

Вопреки распространенному мнению, установка веерных форсунок лобового стекла не вызывает сложностей. Алгоритм действий следующий:

1. Демонтируйте обивку (теплоизоляцию), смонтированную на капоте (если она предусмотрена). Действуйте осторожно, чтобы не поломать хрупкие пистоны из пластика. Доставайте их специальным инструментом или с помощью пары отверток.

2. Снимайте прокладки из поролона, которые удерживаются на скотче двустороннего типа (в процессе монтажа вам потребуется новый кусок).

3. Отбрасывайте накладки на пластиковых элементах.

4. Снимайте трубки, через которые подается жидкость к заводским жиклерам.

5. Демонтируйте старые устройства. Они могут удерживаться на раме или капоте с применением креплений из пластика или гаек.

6. Ставьте веерные жиклеры (без крепления) и подводите к ним патрубки.

7. Подключайте обратные клапана к трубопроводам и патрубкам жиклеров, после чего фиксируйте их.

8. Убедитесь, что устройство нормально работает, а поток распыления капелек падает на ветровое стекло. Закрепите жиклеры.

Видео по установке веерных форсунок.

Учтите, что веерные форсунки омывателя лобового стекла для автомобилей ВАЗ или других авто часто требуют регулировки после монтажа, но у них нет угла наклона (вроде бы сейчас есть регулируемые форсунки, кто знает напишите в комментариях).

Изменить угол наклона, высоты или направления, стоит скорректировать основание жиклеров при помощи подпила, подрезки или наращивания основания. Здесь могут потребоваться специальные прокладки из пластика или резины. Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.
