Раздаточные коробки грузовых автомобилей повышенной проходимости
Раздаточная коробка автомобиля ЗИЛ-157К
В. Мамедов
- распределять крутящий момент между ведущими мостами таким образом, чтобы обеспечивалась наилучшая проходимость автомобиля без возникновения негативного явления – «циркуляции мощности» в трансмиссии;
- увеличивать крутящий момент на ведущих колесах в пределах, необходимых для преодоления сопротивления качению колес при движении по плохим дорогам и бездорожью, а также на крутых подъемах;
- обеспечивать устойчивое движение автомобиля с малой скоростью при работе двигателя в режиме максимального крутящего момента.
Раздаточные коробки выполняют по схемам с блокированным, дифференциальным или со смешанным приводом. Особенностью коробки с блокированным приводом является то, что она обеспечивает синхронное вращение колес разных мостов, а крутящие моменты распределяются пропорционально силам сопротивления качению.
На практике из-за неровностей дороги и непрямолинейности движения колеса разных осей проходят разное расстояние, и синхронность их вращения провоцирует возникновение «циркуляции мощности» в трансмиссии, при которой дополнительно нагружаются зубчатые передачи, подшипники, валы, что в итоге приводит к их повышенному износу при параллельном увеличении потребления топлива. Шины, частично снижающие остроту негативных явлений при «циркуляции мощности», подвергаются повышенному нагреву и износу.
У раздаточных коробок с дифференциальным приводом крутящий момент передается от ведущего вала к ведомым через дифференциал. Поэтому выходные (ведомые) валы такой раздаточной коробки могут вращаться с неодинаковыми угловыми скоростями.
При повороте автомобиля с раздаточной коробкой, оснащенной дифференциалом, колеса управляемого моста вращаются быстрее колес неуправляемых мостов, поскольку проходят больший путь. Разность в скоростях компенсирует межосевой дифференциал. Следует заметить, что соотношение между крутящими моментами на валах дифференциала остается постоянным и равным внутреннему передаточному числу дифференциала. Поскольку силовой поток через дифференциал передаваться не может, «циркуляция мощности» полностью исключена.
В раздаточных коробках со смешанным приводом одни ведомые валы связаны между собой так, что имеют одинаковую угловую скорость, а другие соединены через дифференциал. К «смешанным» можно отнести и коробки с блокируемым дифференциалом, или с устройствами, повышающими трение в дифференциале.
Силовой поток, подводимый от основной коробки передач или гидромеханической трансмиссии, может распределяться раздаточной коробкой на один передний и один или два задних моста автомобиля (4х4 или 6х6), на два передних и два задних моста – на тележки (8х8), на ведущие колеса одного из бортов, на правый и левый борт автомобиля. В соответствии с этим раздаточные коробки называются: межосевые, межтележечные, межколесные, межбортовые.
Существует две схемы полного привода: с постоянным подводом мощности к передним колесам и с отключаемым передним мостом. В последнем случае при движении по хорошей дороге передний мост отключают от трансмиссии, что сказывается на повышении топливной экономичности автомобиля.
Следует иметь ввиду, что отключать передний мост на дорогах плохого качества не всегда целесообразно, так как потери в отключенном приводе переднего моста могут оказаться весьма значительными, что скажется на общем сопротивлении движению автомобиля и, следовательно, на его топливной экономичности.
Пример тому из отечественной автомобильной истории: на автомобиле 6х6 «Урал»-375 вначале устанавливали муфту отключения переднего моста, а затем от нее отказались.
Раздаточная коробка автомобиля УАЗ
Если в раздаточной коробке нет необходимости иметь две передачи, то она выпускается с одной прямой передачей, имеющей передаточное число равное единице, или с одной понижающей передачей. Коробки первого типа применялись на американских военных автомобилях «Виллис», немецких Unimog S 404, отечественных ГАЗ-67 и -67Б; коробки второго типа ставились на армейские автомобили ЗИЛ.
Раздаточные коробки, как правило, изготавливаются в виде отдельного агрегата, который крепится самостоятельно на раме или непосредственно на картере коробки передач. Реже раздаточные коробки и коробки передач объединяет общий картер.
Чаще всего раздаточные коробки выпускаются с двумя передачами, прямой и понижающей, представляя собой четырехвальный демультипликатор, смонтированный в едином корпусе.
Раздаточная коробка автомобиля ГАЗ-63, к примеру, соединялась с основной коробкой карданным валом, имела специальную зубчатую муфту включения переднего моста. В этом случае устранялась возможность появления «циркуляции мощности» при прямолинейном движении автомобиля.
При создании коробки передач следующего поколения для автомобиля ГАЗ-66 удалось отказаться от зубчатой муфты, осуществив включение моста передвижением каретки, сидящей на промежуточном валу. Общий вес агрегата стал меньше на 5 кг при упрощении конструкции деталей. В коробке передач автомобилей УАЗ с двумя понижающими передачами введена блокировка валов, связанных с передним и задним ведущими мостами автомобиля. В случае возникновения «циркуляции мощности» между мостами силовой поток не будет проходить через зубчатые колеса, а пойдет непосредственно по сблокированным валам. Это уменьшает износ деталей коробки и увеличивает ее КПД.
В раздаточной коробке автомобиля ЗИЛ-157К две понижающие ступени. Передачи переключаются верхней кареткой.
Передний мост отключается зубчатой муфтой. При включенной муфте передний и средний мосты соединены напрямую. Между этими мостами циркулирующая мощность имеет наибольшую величину, так как передний мост управляемый. Между средним и задним мостами величина циркулирующей мощности невелика, так как они неуправляемые и близко расположены один к другому.
В США, странах Западной Европы и у нас в настоящее время на трехосных автомобилях широко применяется тандемный привод, при котором крутящий момент к заднему мосту передается сквозным валом через средний мост. Раздаточная коробка при трех ведущих мостах имеет в этом случае два выходных вала. Пример такой конструкции – раздаточная коробка автомобиля ЗИЛ-131. В ней на прямой передаче силовой поток на средний и задний мосты передаются без потерь, а на передний – через один полюс зацепления при включении нижней правой зубчатой муфты. На первой ступени силовой поток передается на средний и задний мосты через два полюса (включена нижняя левая муфта), а на передний мост – через один полюс.
При такой схеме коробка имеет высокий КПД и конструктивно получается простой.
Раздаточные коробки с несимметричным дифференциалом применяют на автомобилях большой грузоподъемности. На двух- и трехосных автомобилях крутящий момент может распределяться в следующей пропорции: на передний мост – 1/3, на задний (или задние) – 2/3. Это достигается выбором эпициклического зубчатого колеса дифференциала, диаметр которого в 2 раза больше диаметра солнечного колеса в планетарном механизме.
Примером может служить раздаточная коробка с несимметричным дифференциалом двухосного автомобиля МАЗ-502. Коробка имеет две понижающие передачи. Дифференциал распределяет крутящий момент: на передний мост – 1/3, на задний – 2/3. На труднопроходимой местности дифференциал раздаточной коробки можно блокировать. Передний мост в этой конструкции не отключается.
Раздаточная коробка автомобилей «Урал»-375 первых образцов так же, как и коробка вездехода МАЗ-502 имеет две понижающие передачи и планетарный несимметричный дифференциал.
В раздаточной коробке четырехосных автомобилей МАЗ с симметричным дифференциалом, установленным между двумя передними и задними ведущими мостами, силовой поток к ним подводится через два нижних выходных вала коробки, которые соединяются с дополнительными раздаточными редукторами. От этих редукторов привод идет к ведущим мостам. Коробка имеет прямую и понижающую передачи и выполнена по схеме с промежуточным валом. Передачи включаются верхней муфтой, а блокируется дифференциал нижней муфтой с помощью пневмопривода.
Раздатка на зил 131
Многие тяжелые работы не сделать без грузовика ЗИЛ 131. Автомобиль специально разработан для перевозки тяжелых грузов на дальние расстояния.
Водителям приходится не только управлять транспортом, но и выполнять ремонтные работы во время передвижения. Важно чтобы всегда была исправлена раздаточная коробка на автомобиле ЗИЛ 131. Чтобы понять, как правильно должна она функционировать, какие неполадки возможны и каким образом их следует устранить, нужно узнать, как она устроена и как работает.
Устройство
На автомобиле ЗИЛ 131 стоит двухступенчатая раздаточная коробка. Передний мост имеет электропневматическое включение. На первой передаче передаточное число составляет 2,08, а на второй – 1,0. Прикреплена коробка при помощи резиновых подушек и четырех болтов, которые приделаны также резиновыми подушками к кронштейнам поперечины рамы.
Схема управления раздаточной коробки ЗИЛ 131
В целом раздаточная коробка на автомобиле ЗИЛ 131 состоит из:
- Пневмокамеры;
- Сигнальной лампы;
- Выключателей;
- Штока;
- Замкового устройства;
- Корпуса фиксатора;
- Ведущего вала;
- Шестерен первой передачи;
- Шестерен вала привода задней тележки;
- Вала привода задней тележки;
- Муфты включения второй передачи;
- Вала привода переднего моста;
- Зубчатого венца вала;
- Крышки картера;
- Муфты включения переднего моста;
- Шестерни второй передачи;
- Картера;
- Стержня;
- Тяги;
- Рычага;
- Электропневматического клапана;
- Выключателя;
- Реле;
- Впускного клапана;
- Выпускного клапана;
- Пробки контрольно-заливного отверстия;
- Пробки сливного отверстия.
К основным частям относятся такие, как: картер с крышками, первичный вал с шестерней, муфта с подшипниками, вал привода переднего моста вместе с шестернями и муфтами. Не менее важен механизм для переключения передач и управление включением переднего моста.
Сам картер коробки сделан из чугуна, он разъемный, задняя часть закрывается крышкой. Верхний люк закрывается также крышкой и на нем устанавливается коробка отбора мощностей. Верхняя крышка оснащена сапуном. Сливное отверстие и контрольно-заливное расположено на задней крышке, а на сливной пробке имеется магнитик. Основательно уплотнены выходы валов из картера. На валу переднего моста прикреплена маслосгонная шайба.
На шпонку устанавливается шестерня первой передачи. Муфта включения прямой или второй – свободно перемещается по шлицам вала. Для удобства в работе шестерню изготовляют сразу с валом. Между подшипниками вала находится червяк (это привод спидометра), шестерню привода поместили в приливе крышки заднего валового подшипника.
Эта же крышка и есть опорный кронштейн на стояночном тормозе. На игольчатых подшипниках вращаются промежуточные шестерни. Муфта включения первой передачи размещена на ступицах шестерни. Там же размещена и муфта включения переднего моста, где она же соединяется с зубчатым венцом, сделанным прямо на валу.
К важному механизму на раздаточной коробке на автомобиле ЗИЛ 131 относят: рычаг с серьгой, тяги, стяжную пружину, пару штоков с вилками, фиксаторы, замковое устройство.
Работа раздаточной коробки
Включение переднего моста происходит за счет электропневматического устройства. Оно состоит из:
- Электровоздушного клапана;
- Пневмокамеры;
- Двух микровыключателей;
- Реле;
- Включателя;
- Сигнальной лампы;
Важно знать, что раздаточная коробка в машине ЗИЛ 131 будет работать нормально, если на поперечине рамы установлен электровоздушный клапан, а на передней стенке картера прикреплена пневмокамера.
Микровыключатель располагается на корпусе фиксатора и на корпусе пневмокамеры, а включатель и сигнальная лампа находятся в кабине, а под капотом – реле.
Вид раздаточной коробки ЗИЛ 131
Когда происходит включение, раздаточная коробка автомобиля ЗИЛ 131 постепенно подключает все остальные механизмы в работу. Водителем перемещается вперед рычаг и тут же он поворачивается вокруг точки крепления на верхней тяге и нижним концом через тягу. С помощью штока и вилки муфта перемещается назад и в этот момент соединяются между собой шестерни. Когда перемещается шток, то сразу начинает работу микровыключатель, благодаря ему замыкается цепь реле, которое тут же замыкает цепь на электровоздушном клапане. Опускается книзу якорь электромагнита, открывается впускной клапан и закрывается выпускной.
Чтобы раздаточная коробка на машине ЗИЛ 131 заработала полностью, сжатый воздух из пневмосистемы должен поступить в пневмокамеру, а она должна через шток переместить муфту назад и при этом соединить с зубчатым венцом вала.
Ведущий вал через шестерни передает крутящий момент, который равномерно распределяется между шестерней и валом, а затем переходит к мостам задней тележки и уже, потом через муфту переходит на вал привода переднего моста.
Когда происходит выключение на первой передаче, то раздаточная коробка на машине ЗИЛ 131 работает следующим образом:
- Размыкается цепь электромагнита;
- Впускной клапан плотно закрывается;
- Выпускной клапан открывается;
- При помощи возвратной пружины автоматически выключается передний мост.
Чтобы включить вторую передачу, раздаточная коробка на авто ЗИЛ 131 срабатывает так:
- Рычаг поворачивается вокруг точки крепления на нижней тяге;
- Через тягу, шток и вилку перемещается назад муфта и при этом все механизмы соединяются с зубчатым внутренним венцом шестерни;
- С ведущего вала за счет крутящего момента действие переходит напрямую на вал привода мостов задней тележки.
Если движение происходит на скользкой дороге, то нужно включить мост на передней передаче, и цепь электромагнита следует замкнуть принудительно.
Для этого надо воспользоваться включателем. Крутящий момент передастся напрямую через шестерни, муфту сразу на вал привода на переднем мосту.
На всех других передачах, если включен передний мост, то крутящий момент будет распределяться прямо пропорционально нагрузкам, которые приходятся на мост задней тележки и мост передний.
Когда включен передний мост, то микровыключателем цепь автоматически будет замкнута, а в кабине водителя загорится сигнальная лампочка.
Смазывается раздаточная коробка на машине ЗИЛ 131 специальным разбрызгивателем. Масло (в данном случае его марка Тап-15в) заливается в картер коробки. Обычная норма его составляет 3,3 л.
Схема подвески раздаточной коробки, управления и клапана управления ЗИЛ 131
Неполадки и способы устранения
Очень часто поломку раздаточной коробки можно предвидеть, для этого следует только перед выездом на трассу осмотреть автомобиль и прислушаться к звукам, происходящих во время работы механизмов.
Неполадки возможны следующие:
- Сильный шум в раздаточной коробке. Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;
- Передачи выключаются сами, непроизвольно. Скорей всего износились зубчики кареток или малые зубчатые венцы на колесах. Такая поломка возможна, когда изношены вилки переключения передач. Нужно поменять испортившиеся детали;
- Течет масло и прорвана мембрана. Если обнаружено, что через уплотнительные манжеты происходит утечка масла, то нужно внимательно их осмотреть. Если при осмотре будут обнаружены признаки износа на кромках, то надо их заменить. Если прорвана мембрана в пневмокамере, то ее тоже надо поменять;
- Нарушена регулировка тяги управления и изношены пальцы в вилках тяги. В такой ситуации тяги следует снова подрегулировать, а пальцы поменять.
Это показатель того, что разрушены некоторые детали: шестерни или подшипники. В этом случае раздаточная коробка разбирается, а вышедшие из строя детали меняются;Техническое обслуживание
Чтобы автомобиль прослужил долго и не подвел во время пути, нужно правильно и своевременно проводить профилактические работы.
Всегда перед работой надо проверять, как прикреплена раздаточная коробка к кронштейну и балке. Не следует оставлять без внимания и саму балку, она тоже должна быть приделана надежно и прочно. Если обнаружено, что крепление не на должном уровне, то надо все детали сразу подтянуть.
Необходимо своевременно чистить сапун на крышке люка картера. Если на нем будут засоры, то повысится давление в раздаточной коробке и в дальнейшем возникнет течь масла через уплотнительные манжеты.
Чтобы раздаточная коробка была долговечной, надежной нужно вовремя проводить смазку. При техническом обслуживании всегда проверяется уровень масла и если его недостаточно, то надо долить до контрольной пробки.
Отработанное масло сливается, магнит на сливной пробке чистится, и новое масло наливается до уровня контрольной коробки. Для раздаточной коробки используют такое же масло, как и для коробки передач. Если температура воздуха минус 30 градусов по Цельсию, то применяют масло ТМ-3-9 (или ТСп-10).
Нужно обращать внимание на гайки на первичном и выходном вале. Они должны быть закернены на раздаточной коробке так же, как и на коробке передач.
Когда разборка и сборка раздаточной коробки будет завершена, надо установить пневмокамеру. Для этого используются регулировочные прокладки. Важно, чтобы расстояние было достаточное и составляло 174 и плюс-минус 0,1 мм от торца корпуса камеры до отверстий от стопорных болтов на стержнях. Это необходимо для последующей установки вилки.
Схемы
Изготавливаются раздаточные коробки для авто ЗИЛ 131 по следующим схемам:
- С дифференциальным приводом;
- С блокированным приводом;
- Со смешанным приводом.
Каждый вариант сборки имеет свои особенности. Раздаточной коробкой второго типа обеспечивается синхронное вращение всех мостов. Благодаря такой схеме распределяются крутящие моменты равномерно силе сопротивления.
Раздаточная коробка ЗИЛ 131
У раздаточных коробок, где привод изготовлен дифференциальным, крутящийся момент проходит за счет дифференциала.
Благодаря такой схеме выходные валы вращаются с различной угловой скоростью. Такой дифференциал имеет другое название – межосевой.
В раздаточных коробках, где смешанный привод, половина ведомых валов имеют одинаковую угловую скорость, а другая – присоединяется с помощью дифференциала. К «смешанному» типу также относят коробки с блокируемыми дифференциалами.
Из данной классификации можно сделать вывод, что распределяется силовой поток от основной коробки раздаточной на:
- Один передний и один-два задних моста автомобилей;
- Два передних моста и два задних;
- На ведущие колеса левого борта или правого автомобилей.
Вывод следующий. Раздаточные коробки на авто ЗИЛ 131 бывают:
- Межколесными;
- Межтележечными;
- Межбортовыми.
Основные функции раздаточной коробки
Основная задача этого элемента – передавать крутящий момент от двигателя к ведущим мостам авто. Кроме того, с помощью раздаточной коробки в трансмиссии растет число передач.
Также их предназначение в следующем:
- Распределять крутящий момент между ведущими мостами, это позволяет лучше обеспечивать проходимость автомобиля;
- Когда крутящий момент на ведущих колесах увеличивается, то сразу преодолевается «качание» колес во время езды по плохим дорогам, на крутых подъемах и по бездорожной местности;
- Обеспечивать устойчивое движение автомобиля на небольшой скорости, когда двигатель работает с наибольшим крутящим моментом.
То есть, главная цель раздаточной коробки – обеспечить хорошую работу автомобиля.

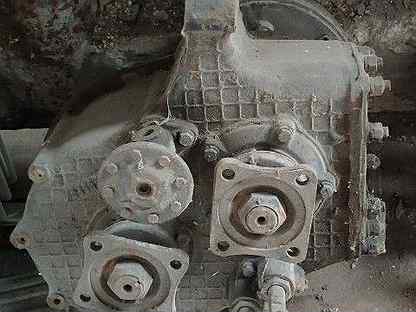

Раздаточная коробка ЗИЛ 131 б/у
Сравнение с другими моделями авто
У раздаточной коробки автомобиля ЗИЛ 131 есть немало преимуществ. Если сравнить с автомобилем ЗИЛ 175К, то главное отличие будет в подвеске коробки. Преимущества в следующем:
- На подвеске коробки авто ЗИЛ 131 точки опоры упругих элементов разнесены. Это распределяет и уменьшает нагрузку;
- При снятии коробки на ЗИЛ 131 не требуется разборки всех упругих элементов, нужно только отвернуть гайки болтов, с помощью которых крепится раздаточная коробка к остальным продольным балкам;
- Если поломаются гайки на раздаточной коробке автомобиля ЗИЛ 131, то заменить их будет несложно.
Кроме того, если вдруг сломаются шпильки на коробке ЗИЛ 157К, то их нужно будет высверливать из корпуса, у ЗИЛ 131 они легко выкручиваются.
Есть еще немало плюсов у раздаточной коробки авто ЗИЛ 131.
- На авто ЗИЛ 157К подвеска держится на четырех шпильках, которые основательно ввернуты в картер и пропущены с помощью отверстий в поперечине рамы. Чтобы обеспечить эластичность подвески, установлены резиновые подушки. Конструкция несколько сложна и поэтому ремонт своими силами сделать водителю будет немного сложно. В то время как подвеска на ЗИЛ 131 сделана на двух продольных балках, которые опираются на поперечину рамы. Балки оснащены эластичной подвеской, потому укреплены они болтами, у которых имеются резиновые подушки, сделанные по обеим сторонам опоры.
- Раздаточная коробка на ЗИЛ 131 подвешивается к балкам при помощи четырех болтов, которые проходят через отверстия на продольных балках. Все гайки болтов на продольных балках, как и сами гайки болтов, предназначенные для креплений раздаточной коробки, шплинтуются.
Из выше представленной информации можно сделать вывод, что раздаточная коробка на авто ЗИЛ 131 более удобная, конструктивное решение более выгодное, она легче поддается ремонту.
Не стоит выезжать на дорогу, не осмотрев автомобиль. Необходимо внимательно проверять работу всех элементов. Специалисты советуют немного времени потратить на профилактические работы, чем потом ремонтировать автомобиль в пути.
Удачный мотор и надежная трансмиссия автомобиля ЗИЛ-131 во многом определили успех нового грузовика повышенной проходимости.
Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131
ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.
Порядок работы цилиндров ЗИЛ-131
На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.
Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8. Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.
Схема переключения коробки передач ЗИЛ-131
На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).
На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.
Передаточные отношения КПП:
- первая – 7,44;
- вторая – 4,10;
- третья – 2,29;
- четвертая – 1,47;
- пятая – 1,00;
- задний ход – 7,09.
Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.
Схема переключения КПП ЗИЛ-131 представлена ниже.
Сухой вес коробки передач ЗИЛ-131 около 100 кг.
Сцепление
Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов. Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.
КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».
Устройство раздаточной коробки ЗИЛ-131
Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.
Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.
Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.
При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.
Внешний вид раздатки Зил-131:
- сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
- в центре фланец ведущего вала раздатки;
- внизу справа фланец привода переднего ведущего моста зил-131;
- внизу слева пневматическая камера включения переднего привода;
- справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.
Раздатка ЗИЛ-131, вид сзади:
- вверху слева видны штоки управления включения прямой и пониженной скорости;
- вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
- внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
- слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.
Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.
Режимы работы раздатки
Есть несколько основных режимов.
Активирована прямая (вторая) передача
Режим предназначен для движения грузовика по дорогам с твердым покрытием.
Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.
На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика.
На панели приборов загорится лампа – индикатор включения привода.
Включение пониженной передачи
При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).
Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).
Следует отметить, что скорость вращения выходных валов (22) и (5) при включении пониженной (первой) скорости раздатки уменьшатся вдвое по сравнению с оборотами на прямой (второй) передаче. Зато крутящий момент на этих валах повысится так же вдвое, что позволит грузовику уверенно двигаться в условиях бездорожья.
Важно отметить, что при переходе РК на пониженную передачу включение переднего моста ЗИЛ-131 происходит автоматически, без вмешательства водителя.
Режим «нейтраль»
Третий вариант работы раздаточной коробки ЗИЛ-131 – нейтральное положение. Рычаг управления РК устанавливается в среднее положение. При этом происходит рассоединение валов (15), (22) и (5). Такое отключение всех мостов необходимо для подачи крутящего момента от первичного вала (15) и шестерни (17) на привод коробки отбора мощности. Автомобиль при этом не движется.
Вес раздатки ЗИЛ-131
«Сухой» вес раздаточной коробки 115 кг. При заправке трансмиссионным маслом вес РК увеличится на 2,5 кг.
Как включить передний мост ЗИЛ-131
Как уже упоминалось ранее, передний привод можно активировать электрическим тумблером из кабины при работе раздатки на первой (прямой) передаче.
Если же в РК установлена понижающая передача, то подключение переднего привода произойдет автоматически.
Обслуживание раздаточной коробки автомобиля ЗИЛ-131
Обслуживание раздатки состоит из:
- ЕО – ежедневного обслуживания;
- регламентных ТО – технических обслуживаний, ТО-1 и ТО-2, предусмотренных заводом изготовителем;
- сезонного ТО – СО (сезонного обслуживания).
ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.
При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.
Смена масла в раздаточной коробке проводится согласно карте смазки.
Масло, применяемое для РК – всесезонное ТСп-15. При эксплуатации автомобиля при температурах -30 0 С и ниже применяется смазка ТСп–10.
Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).
Ремонт раздаточной коробки ЗИЛ-131
Раздаточная коробка ЗИЛ-131 надежный и долговечный агрегат. Однако при появлении признаков неправильной работы коробки – повышенный шум, скрежет при переключении режимов, «выбивание» скоростей, течь смазки, РК следует снять с автомобиля.
Затем на ремонтном участке коробку разбирают, обследуют. Неисправные детали и узлы заменяют новыми. Затем производят сборку коробки и установку ее на грузовик. После залива свежей смазки производят пробную поездку и определяют исправность отремонтированной раздатки.
Заключение
Трансмиссия автомобиля ЗИЛ-131 позволила этому трехосному грузовику стать надежным перевозчиком в различных отраслях народного хозяйства, стать базовой армейской машиной самого широкого профиля.
К сожалению, отсутствие надежного, мощного, компактного и экономичного дизельного двигателя сократила срок существования этого знакового автомобиля.
Раздаточная коробка механическая, имеет две передачи.
Передаточное число первой передачи 2,08, второй передачи 1,0
Раздаточная коробка жестко крепится четырьмя болтами к продольным балкам рамы, которые, в свою очередь, на резиновых подушках крепятся к кронштейнам поперечин рамы.
Переключают передачи раздаточной коробки рычагом 1 (рис. 3), имеющим три положения. При заднем положении рычага включена вторая (прямая) передача, при переднем положении рычага включена первая (понижающая) передача, среднее положение — нейтральное.
Для предотвращения одновременного включения двух передач служит механизм блокировки шарикового типа (см. рис. 1).
Для облегчения управления автомобилем в сложных условиях движения по бездорожью, а также для предотвращения от перегрузок трансмиссии автомобиль имеет электропневматическое управление включением переднего моста, обеспечивающее автоматическое включение переднего моста при включении первой передачи в раздаточной коробке.
При включении первой передачи раздаточной коробки выключатель 37 переднего моста, установленный на стержне 36 вилки первой (понижающей) передачи, замыкает электрическую цепь электромагнита 1 (рис. 3), который, выталкивая сердечник 17, давит на стержень 10 включения воздушного клапана и открывает его.
Воздух от тормозного крана через впускной клапан 6 поступает в диафрагменную камеру 9. (рис. 1), которая воздействует непосредственно на стержень 41 камеры включения скользящей каретки 21.
Таким образом автоматически включается привод переднего моста.
При выключении первой (понижающей) передачи размыкается цепь электромагнита, закрывается воздушный клапан, и возвратная 40 автоматически выключает передний мост.
При движении автомобиля (например, на скользкой дороге) может потребоваться включение переднего моста на второй (прямой) передаче раздаточной коробки.
В этом случае цепь электромагнита, управляющего включением переднего моста, может быть замкнута принудительно при помощи переключателя 11 (см.
рис. 1), установленного на переднем щите кабины (крайний справа).
Левое положение ручки переключателя соответствует включенному положению переднего моста, правое положение выключенному.
На стержне камеры включения переднего моста установлен выключатель 32 (см. рис. 2), при замыкании которого в кабине на щитке приборов загорается контрольная лампа.
Лампа загорается при автоматическом и при принудительном включении переднего моста.
В верхней части картера раздаточной коробки имеется люк с фланцем для крепления коробки отбора мощности.
Отбор мощности осуществляется от шестерни 13 (см. рис. 1) первичного вала раздаточной коробки.
В крышке люка размещен сапун 33 с маслоотражателем, предотвращающий появление в раздаточной коробке избыточного давления в результате температурных колебаний.
На вторичном валу 18 посажен червяк 19 привода спидометра.
В крышке картера имеется шестерня 26 привода спидометра. Привод спидометра состоит из пятизаходного червяка, имеющего пять зубьев, и шестерни, имеющей 17 зубьев.
Передаточное число пары привода спидометра 3,4.
Заливают масло в раздаточную коробку через контрольно-заливное отверстие 7, закрытое пробкой до уровня этого отверстия.
Сливают масло через сливное отверстие, в пробке 24 которого помещен магнит, притягивающий частицы металла, попавшие в масло.
Для предотвращения вытекания масла из раздаточной коробки места выхода всех валов уплотнены самоподжимными резиновыми сальниками 12.
Сальник вала привода переднего моста, находящийся ниже уровня масляной ванны, дополнительно защищен маслоотгонной шайбой 6.
Все стыки картера раздаточной коробки, крышки подшипников и верхнего люка уплотнены специальной пастой.
При всех работах, связанных с разборкой раздаточной коробки, все детали картера следует ставить на место с применением упомянутой пасты.
Уход за раздаточной коробкой. При эксплуатации необходимо проверять надежность крепления раздаточной коробки на продольных балках рамы и надежность крепления самих балок к поперечинам рамы; периодически надо подтягивать болты крепления.
Необходимо также периодически промывать и прочищать воздушные каналы сапуна, установленного на крышке люка раздаточной коробки, засорение которого может вызвать повышение давления в картере раздаточной коробки; это может послужить, причиной подтекания масла через сальник.
Нужно поддерживать нормальный уровень масла в коробке и своевременно менять его согласно карте смазки.
При разборке раздаточной коробки необходимо помнить о том, что концевые гайки валов законтрены тем же способом, что и на коробке передач.
При установке воздушной камеры каретки включения переднего моста необходимо с помощью регулировочных прокладок 42 отрегулировать размер 174 ± 0,1, от торца корпуса камеры 38 до отверстия под стопорный болт на стержне переключения в соответствии с рис. 2.
Коробка переключения передач КПП ЗиЛ-130 130-1700010/130-170009 со стояночным тормозом
Характеристики товара:
| Каталожный номер: | 130-1700010/130-170009 |
| Марка авто | ЗИЛ |
| Модель авто | ЗИЛ-130, ЗИЛ-131, ЗИЛ-5301 (Бычок) |
| Тип техники | Грузовой |
| Страна производства | Россия (РФ) |
| Производитель запчасти | Автохис |
| Устанавливается с двигателями | ЗИЛ 130-131 |
| Привод | Задний (FR) Полный (4WD) 4х4 |
| Количество ступеней КПП | 5 ступка |
| Вес: | 90 кг. |
| Гарантия: | 6 месяцев |
Краткое описание:
Коробка переключения передач КПП ЗиЛ-130 со ст.тормозомОтзывы и оценки покупателей:
Оценка расчитывется, как средняя из всех оценок покупателей за все время
Вы можете оставить свой отзыв на сайте:
оставить отзывПОДБЕРЕМ и ОТПРАВИМ транспортной компанией с учетом приемлемых для вас сроков и стоимости доставки
БЕСПЛАТНО ДОВЕЗЕМ запчасть до терминала (вне зависимости от ее веса и стоимости), вы оплатите только услуги доставки транспортной компании
Доставка осуществляется логистическими компаниями:
Мы всегда стараемся держать актуальные цены на сайте, но все же иногда они могут отличаться от фактических.
Пожалуйста, уточняйте точную стоимость у менеджера.
Информация для физических лиц
Какими способами я могу оплатить заказанную автозапчасть?
- Безналичный расчет.
- При отсутствии возможности перевести средства с расчетного счета, наша организация выставляет счет физическому лицу, который он может оплатить в любом банке.
Когда я могу произвести оплату?
- Полная оплата стоимости при покупке. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
- Частичная предоплата. Оплачивается часть стоимости товара, остаток суммы – после поступления агрегата на терминал транспортной компании в вашем городе. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».
ВАЖНО! При полной и частичной оплате мы вышлем вам на почту копию оформленной товарной накладной, заверенную печатью, с указанием наименования товара, его стоимости.
Оригинал накладной придет вместе с товаром.
Информация для юридических лиц
Товар оплачивается по безналичному расчету.
Как получить счет?
Вы присылаете нам реквизиты фирмы на электронную почту, мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.
Как оплатить счет?
Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).
На все товары в нашем интернет-магазине действует расширенная гарантия 6 месяцев (на электронику действует раширенная гарантия 3 месяцев). Гарантийный талон отправляется покупателю вместе с запчастью.
Что она в себя включает:
Гарантийная замена запчасти в случае брака в течение 6 месяцев
В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.
Для этого:
- Необходимо отправить деталь нам обратно.
- Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
- Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
- Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.
ремонт запчасти
В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.
Для этого:
- Отправьте деталь нам обратно.
- Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
- После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.
В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.Сроки и условия гарантии
Оставьте заявку через форму обратной связи, или позвоните по бесплатному номеру
Получите консультацию специалиста, обговорите детали заказа
Выберите подходящий для вас способ доставки (по телефону)
Выберите удобный способ оплаты и подтвердите заказ (по телефону)
Сервис нашего магазина позволяет делать заказ очень быстро и просто!
1. Консультация и подбор товара
В случае, если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию по кнопке в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме этого вы можете позвонить по номеру, указанному в шапке сайта.
2. Оформление и подтверждение заказа
Перейдя на карточку выбранного товара, вы можете оформить заказ, нажав кнопку «купить». Оформление заказа подразумевает заполнение полей: имя, номер мобильного телефона. Для быстрого заказа Вы можете воспользоваться формой обратного звонка, кликнув на красный круг с телефонной трубкой и введя свой номер телефона.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при оформлении заказа.
В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования заказа, сроков, способа и места доставки.

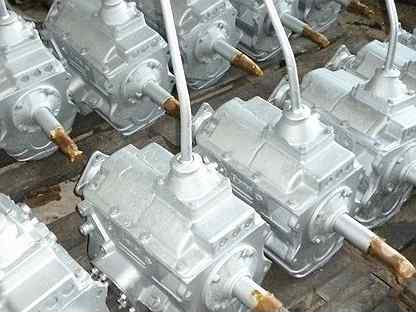

КПП для ЗиЛ с конверсии со стояночным тормозом, абсолютно новые.
Гарантия 6 месяцев.

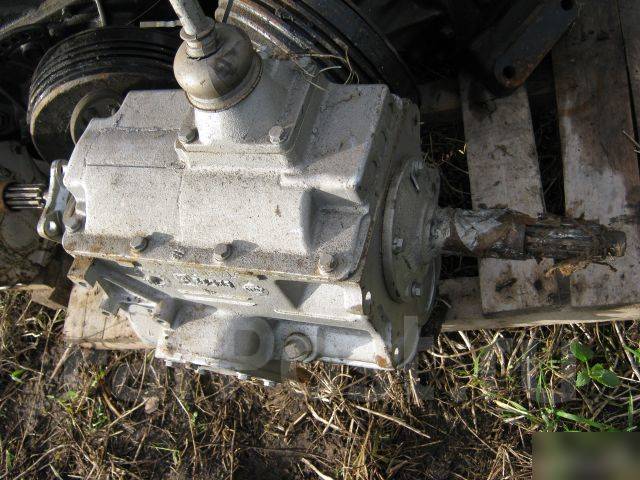

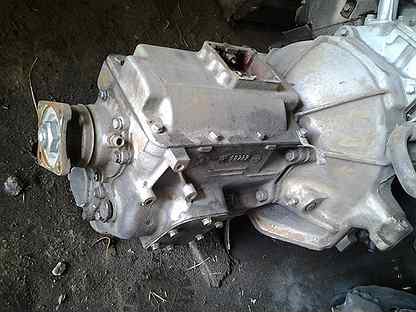

Коробка передач ЗИЛ-130 — механическая, имеет пять передач для движения вперед и одну — для движения назад. Пятая передача — прямая.
Коробка передач ЗИЛ-130 снабжена двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач. Фиксаторы синхронизатора состоят из двух симметричных полуцилиндров, между которыми помещены по две цилиндрические пружины, прижимающие полуцилиндры фиксаторов к внутренней поверхности отверстия каретки синхронизатора.
Коробка передач ЗИЛ-130 прикреплена к картеру сцепления четырьмя шпильками, ввернутыми в корпус картера сцепления. Центрирование коробки осуществляется по фланцу крышки 4 заднего подшипника ведущего вала.
В правой стенке картера имеется резьбовая пробка 57 контрольно-заливного отверстия, через которое коробку передач при отсутствии коробки отбора мощности заправляют маслом.
В левой стенке картера, внизу, имеется спускное отверстие, закрываемое резьбовой пробкой 60, которая снабжена магнитом, притягивающим мелкие частицы металла из масла. С обеих сторон картера имеются два люка с фланцами для крепления коробки отбора мощности.
Допускается отбор от коробки передач мощности не более 22 кВт (30 л. с).
Зил 131 порядок работы цилиндров
Раздатка ЗИЛ-131: устройство, переключение скоростей, ремонт
Удачный мотор и надежная трансмиссия автомобиля ЗИЛ-131 во многом определили успех нового грузовика повышенной проходимости.
Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131
ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.
Порядок работы цилиндров ЗИЛ-131
На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.
Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8.
Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.
Схема переключения коробки передач ЗИЛ-131
На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).
На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.
Передаточные отношения КПП:
- первая – 7,44;
- вторая – 4,10;
- третья – 2,29;
- четвертая – 1,47;
- пятая – 1,00;
- задний ход – 7,09.
Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.
Схема переключения КПП ЗИЛ-131 представлена ниже.
Сухой вес коробки передач ЗИЛ-131 около 100 кг.
Сцепление
Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов.
Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.
КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».
Устройство раздаточной коробки ЗИЛ-131
Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.
Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.
Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.
При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.
Внешний вид раздатки Зил-131:
- сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
- в центре фланец ведущего вала раздатки;
- внизу справа фланец привода переднего ведущего моста зил-131;
- внизу слева пневматическая камера включения переднего привода;
- справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.
Раздатка ЗИЛ-131, вид сзади:
- вверху слева видны штоки управления включения прямой и пониженной скорости;
- вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
- внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
- слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.
Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.
Режимы работы раздатки
Есть несколько основных режимов.
Активирована прямая (вторая) передача
Режим предназначен для движения грузовика по дорогам с твердым покрытием.
Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.
На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика.
На панели приборов загорится лампа – индикатор включения привода.
Включение пониженной передачи
При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).
Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).
Следует отметить, что скорость вращения выходных валов (22) и (5) при включении пониженной (первой) скорости раздатки уменьшатся вдвое по сравнению с оборотами на прямой (второй) передаче. Зато крутящий момент на этих валах повысится так же вдвое, что позволит грузовику уверенно двигаться в условиях бездорожья.
Важно отметить, что при переходе РК на пониженную передачу включение переднего моста ЗИЛ-131 происходит автоматически, без вмешательства водителя.
Режим «нейтраль»
Третий вариант работы раздаточной коробки ЗИЛ-131 – нейтральное положение. Рычаг управления РК устанавливается в среднее положение. При этом происходит рассоединение валов (15), (22) и (5). Такое отключение всех мостов необходимо для подачи крутящего момента от первичного вала (15) и шестерни (17) на привод коробки отбора мощности. Автомобиль при этом не движется.
Вес раздатки ЗИЛ-131
«Сухой» вес раздаточной коробки 115 кг. При заправке трансмиссионным маслом вес РК увеличится на 2,5 кг.
Как включить передний мост ЗИЛ-131
Как уже упоминалось ранее, передний привод можно активировать электрическим тумблером из кабины при работе раздатки на первой (прямой) передаче.
Если же в РК установлена понижающая передача, то подключение переднего привода произойдет автоматически.
Обслуживание раздаточной коробки автомобиля ЗИЛ-131
Обслуживание раздатки состоит из:
- ЕО – ежедневного обслуживания;
- регламентных ТО – технических обслуживаний, ТО-1 и ТО-2, предусмотренных заводом изготовителем;
- сезонного ТО – СО (сезонного обслуживания).
ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.
При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.
Смена масла в раздаточной коробке проводится согласно карте смазки.
Масло, применяемое для РК – всесезонное ТСп-15. При эксплуатации автомобиля при температурах -30 0 С и ниже применяется смазка ТСп–10.
Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).
Ремонт раздаточной коробки ЗИЛ-131
Раздаточная коробка ЗИЛ-131 надежный и долговечный агрегат. Однако при появлении признаков неправильной работы коробки – повышенный шум, скрежет при переключении режимов, «выбивание» скоростей, течь смазки, РК следует снять с автомобиля.
Затем на ремонтном участке коробку разбирают, обследуют. Неисправные детали и узлы заменяют новыми. Затем производят сборку коробки и установку ее на грузовик. После залива свежей смазки производят пробную поездку и определяют исправность отремонтированной раздатки.
Заключение
Трансмиссия автомобиля ЗИЛ-131 позволила этому трехосному грузовику стать надежным перевозчиком в различных отраслях народного хозяйства, стать базовой армейской машиной самого широкого профиля.
К сожалению, отсутствие надежного, мощного, компактного и экономичного дизельного двигателя сократила срок существования этого знакового автомобиля.
Установка зажигания автомобиля ЗИЛ-131
Установку зажигания при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо производить в следующем порядке:
1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (рис. 1, а)
2. Расположить паз (рис. 2) на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя.
В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.
После того как привод распределителя встанет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах 15°.
При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах; при этом паз на валу привода должен быть смещен к переднему концу двигателя.
Если при этом корпус привода не удается посадить до устранения зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (рис.
1, б).
4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх.
В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
5. Включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм). При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.
6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3—-7—-8).
Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской 0 на нижней пластине.
Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями, приведенными в пп.
3—6.
Установку зажигания на двигателях, на которых не снимался ни распределитель, ни его привод, производят в соответствии с указаниями, приведенными в пп. 3, 5 и 6, немного отвернув перед операцией, указанной в п. 5, болт крепления пластины к распределителю.
Установку зажигания на двигателе в соответствии с применяемым сортом бензина необходимо уточнять помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытаний автомобиля с грузом до появления детонации следующим образом:
1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью 30 км/ч.
2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч; при этом надо прислушиваться к работе двигателя.
3. При сильной детонации на указанном в п. 2 режиме работы двигателя вращением гаек октан-корректора переместить указательную стрелку верхней пластины по шкале в сторону знака «─».
4. При полном отсутствии детонации на указанном в п. 2 режиме работы двигателя вращением гаек октанкорректора переместить стрелку верхней пластины по шкале в сторону, отмеченную «+».
В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40—45 км/ч.
Двигатель ЗИЛ 131
Многие автолюбители встречались с ЗИЛ 131. Это, по большей части, военный грузовой автомобиль, предназначенный для перевозки грузов и пассажиров. Но, существует много модификаций этого транспортного средства, поэтому он нашёл себя и на гражданке, как автомобиль специального назначения, или обычный грузовик.
Технические характеристики
Двигатель ЗИЛ 131 имеет схожую конструкцию со своим старшим братом 157-м. Технические характеристики 131-го значительно улучшились, мощности стало больше, а конструктивные недочёты прошлого были исправлены.
Итак, рассмотрим технические характеристики двигателя ЗИЛ 131:
| Наименование | Технические характеристики |
| Марка | ЗИЛ |
| Модель | 131 |
| Объем двигателя | 6,0 литра (5969 см куб) |
| Мощность двигателя | 150 |
| Конфигурация | V8 |
| Расположение | Рядный, продольный |
| Расход | 49,5 литра на каждые 100 км пробега |
| Количество цилиндров | 8 |
| Количество клапанов | 16 |
| Диаметр поршня | 100 мм |
| Охлаждение | Жидкостное |
| Топливо | Бензин (газ — как дополнительное оборудование) |
| Система питания | Карбюратор |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
| Вес мотора | 490 кг |
Все ЗИЛ 131 двигатель оснащались 5-ти ступенчатой механической коробкой переключения передач.
Также, раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,08; 2 передача — 1,00. Главная передача ведущих мостов — двойная, передаточное число — 7,34.
Обслуживание
Обслужить мотор достаточно просто. Межсервисный интервал составляет 15 000 км. При проведении технического обслуживания меняется моторное масло и центробежного маслянного фильтра.
Каждое ТО — это целый комплекс операций направленных на сохранение технического состояния автомобиля. Что же входит в техническое обслуживание двигателей серии ЯМЗ 236:
- Замена масла.
- Регулировка клапанного механизма.
- Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр.
- Другие операции, направленные на техническое обслуживание силового агрегата.
Неисправности и ремонт
Ни что не вечно, и так силовой агрегат ЗИЛ 131 также имеет свойство выходить со строя.
Конечно, поточные ремонты — это хорошо, но есть неисправности, которые встречаются практически на каждом двигателе с маркировкой 131. Рассмотрим основные неисправности и методы их устранения.
Основные технические неисправности мотора, которые наиболее часто встречаются:
| Признак неисправности | Причина неисправности | Метод устранения |
| 1. Двигатель не пускается или плохо пускается при исправной работе стартера | Нет топлива в поплавковой камере карбюратора | Продуть топливопроводы, проверить работу игольчатого клапана карбюратора, топливный насос |
| Переобогащена рабочая смесь по вине водителя | Продуть цилиндры, провернуть коленчатый вал двигателя стартером (не более 5 … 10 с) при полностью открытых дроссельных и воздушной заслонках | |
| Не закрывается воздушная заслонка | Проверить работу воздушной заслонки и устранить неисправность | |
| Засорились жиклёры | Промыть жиклёры в ацетоне, затем продуть воздухом | |
2. Двигатель работает с перебоями или быстро останавливается на режиме холостого хода | Поплавковая камера карбюратора медленно заполняется топливом | Промыть игольчатый клапан карбюратора, продуть топливные магистрали, промыть топливный фильтр грубой очистки топлива |
| Не открываются дроссельные заслонки при закрытии воздушной заслонки | Отрегулировать работу рычага привода дроссельных заслонок | |
| Не отрегулированы винты качества, и количества горючей смеси карбюратора | Отрегулировать карбюратор на режиме холостого хода | |
| Засорились жиклёры системы холостого хода карбюратора | Промыть жиклёры системы холостого хода в ацетоне и продуть их воздухом | |
| Просачивается воздух между фланцем карбюратора и фланцем впускного трубопровода | Подтянуть крепление карбюратора. При повторении дефекта заменить прокладку | |
| 3. Внезапная остановка двигателя | Прекращение подачи топлива | Установить причину прекращения подачи топлива и устранить ее |
4..jpg) Двигатель не развивает полной мощности | Не отрегулированы зазоры в клапанном механизме | Отрегулировать зазоры |
| Переобогащена рабочая смесь из-за дефектов игольчатого клапана или негерметичности поплавка карбюратора | Промыть игольчатый клапан карбюратора в ацетоне | |
| Отогнуть рычаг поплавка и установить требуемую высоту уровня топлива в поплавковой камере или заменить поплавок | ||
| Неправильно работает привод клапана экономайзера | Проверить и, если требуется, отрегулировать момент включения клапана экономайзера | |
| Переобедненная рабочая смесь, засорены жиклёры | Промыть жиклёры в ацетоне, затем продуть воздухом | |
| Засорены топливопроводы и топливный фильтр | Прочистить трубопроводы. Заменить фильтр тонкой очистки топлива | |
| Рано срабатывает ограничитель частоты вращения | Отрегулировать ограничитель частоты вращения | |
| Неполностью открываются воздушная или дроссельные заслонки карбюратора | Отрегулировать тягами открытие заслонок | |
| Засорен воздушный фильтр | Промыть воздушный фильтр | |
5. Стуки в двигателе | Большой зазор между клапанами и коромыслами | Отрегулировать зазоры в клапанном механизме |
| Детонационное сгорание | Залить топливо с необходимым октановым числом, удалить нагар в камерах сгорания, установить правильно угол опережения зажигания | |
| 6. Повышенный расход топлива при эксплуатации | Повышен уровень топлива в поплавковой камере карбюратора | Устранить негерметичность игольчатого клапана или отрегулировать положение иглы |
| Неисправна топливоподающая система. Течь в местах соединений, дефект мембраны топливного насоса | Устранить течь. Заменить мембрану топливного насоса | |
| Засорённость воздушного фильтра | Промыть воздушный фильтр |
Вывод
Устройство и ремонт силового агрегата ЗИЛ 131 предоставленное в статье является поверхностным. Двигатель ЗИЛ 131 стал легендой целой эпохи, но и на этот момент продолжает эксплуатироваться в полной мере.
Ремонтируется и обслуживается движок зачастую своими руками, а поэтому его относительно выгодно содержать.
Единственным серьёзным недостатком является высокий расход, что бьёт по расходам владельца.
| Наименование | Автомобиль ЗИЛ-130 | Сядельный тягач ЗИЛ-130В1 | Автомобиль ЗИЛ-130Г | Шасси самосвала ЗИЛ-130Д1 | Шасси самосвала ЗИЛ-130Б2 |
Основные данные | |||||
| Полезная нагрузка в кг: | |||||
| с платформой | 5000 | — | 5000 | 4500 | 4000 |
| шасси | 5600 | — | 5700 | 5485 | 5475 |
| Нагрузка на седло в кг | — | 5400 | — | — | — |
Масса (вес) прицепа или полуприцепа с грузом в кг. не более | 8000 | 12400 | 8000 | — | 8000 |
| Масса* (вес) снаряженного автомобиля в кг | 4300 | 3860 | 4575 | 3690 | 3700 |
| Полная масса (вес)автомобиля (с полезной нагрузкой, снаряжением, заправкой, с водителем и двумя пассажирами) в кг: | |||||
| без прицепа или полуприцепа | 9525 | — | 9800 | 9400** | 9400** |
| с прицепом или полуприцепом | 17525 | 16485 | 17800 | — | 17400 |
| Распределение массы снаряженного автомобиля в кг: | |||||
| на переднюю ось | 2120 | 2115 | 2275 | — | — |
| на задний мост | 2180 | 1745 | 2300 | — | — |
| Распределение полной массы с грузом в кг: | |||||
| на переднюю ось | 2575 | 2485 | 2890 | 2900 | 2900 |
| на задний мост | 6950 | 7000 | 6910 | 6500 | 6500 |
Размеры в мм (см. | |||||
| Длина А | 6675 | 5280 | 7610 | 5280 | 6150 |
| Ширина Б | 2500 | 2360 | 2500 | 2360 | 2360 |
| Высота В по кабине (без груза) | 2400 | 2400 | 2400 | 2400 | 2400 |
| Расстояние Г от передней оси автомобиля до задней стенки кабины | 1643 | 1643 | 1643 | 1643 | 1643 |
| Расстояние Д от переднего буфера до передней оси автомобиля | 1075 | 1075 | 1075 | 1075 | 1075 |
| База Е автомобиля | 3800 | 3300 | 4500 | 3300 | 3800 |
| Расстояние И от оси задних колес до заднего конца рамы | 1462 | 902 | 1710 | 902 | 1117 |
| Погрузочная высота С платформы без груза | 1450 | — | 1450 | — | — |
| Внутренняя высота К платформы | 575 | — | 575 | — | — |
| Внутренняя ширина Н платформы | 2326 | — | 2326 | — | — |
| Внутренняя длина М платформы | 3752 | — | 4686 | — | — |
| Колея Р задних колес (между серединами двойных скатов) | 1790 | 1790 | 1790 | 1790 | 1790 |
| Колея О передних колес (по грунту) | 1800 | 1800 | 1800 | 1800 | 1800 |
| Расстояние от оси отверстия под шкворень седельно-сцепного устройства до задней стенки кабины в мм | — | 1525 | — | — | — |
| Расстояние от поверхности дороги до опорной поверхности седла (без груза) в мм | — | 1245 | — | — | — |
Эксплуатационные данные | |||||
| Максимальная скорость автомобиля с полезной нагрузкой в км/ч | 90 | 80 (сполуприцепом) | 90 | 90 | 90 |
| Путь торможения автомобиля с полной массой без прицепа, движущегося со скоростью 30 км/ч на горизонтальном участке сухой дороги с асфальтированным или бетонным покрытием под действием рабочего тормоза в м | 11 | 13 (с полуприцепом) | 11 | 11 | 11 |
| Контрольный расход топлива*** на 100 км пути по шоссе при скорости движения 30—40 км/ч и полной нагрузке в л | 28 | 35 (с полуприцепом) | 28 | 28 | 28 |
| Габаритный радиус поворота по точке автомобиля, наиболее удаленной от центра поворота, в м | 8,9 | 8 | 10,1 | 8 | 8,9 |
| Дорожный просвет при полной нагрузке 5000 к гс в мм | 270 | 270 | 270 | 270 | 270 |
| Углы света в град: | |||||
| передний | 38 | 38 | 38 | 38 | 38 |
| задний | 27 | 47 | 22 | 47 | 33 |
Двигатель | |||||
| Модель и тип | ЗИЛ-130, V-образный, четырехтактный карбюраторный, верхнеклапанный | ||||
| Расположение цилиндров | под углом 90 градусов | ||||
| Число цилиндров | 8 | ||||
| Диаметр цилиндров и ход поршня в мм | 100х95 | ||||
| Рабочий объем цилиндров в л | 6 | ||||
| Степень сжатия | 6,5 | ||||
Номинальная мощность при 3200 об/мин в л. с., не менее | 150 | ||||
| Максимальный крутящий момент в кгс*м, не менее | 41 | ||||
| Минимальный удельный расход топлива в г/л. с. ч. | 240 | ||||
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 | ||||
| Нумерация цилиндров (счет ведется от вентилятора двигателя): | |||||
| правая группа | 1-2-3-4 | ||||
| левая группа | 5-6-7-8 | ||||
| Сухая масса (вес) двигателя со сцеплением, коробкой передач, стояночным тормозом, компрессором, насосом гидроусилителя рулевого управления и вентилятором в кг | 640 | ||||
| Блок цилиндров | Чугунный, с легкосъемными вставными мокрыми гильзами, с кислотоупорной вставкой в верхней части гильзы и резиновыми уплотняющими кольцами в нижней ее части | ||||
| Головки цилиндров | Две, из алюминиевого сплава, со вставными седлами и направляющими клапанов | ||||
| Поршни | Из алюминиевого сплава, форма юбки овальная | ||||
| Поршневые кольца | Три компрессионных — чугунные (два верхних хромированные) и одно маслосъемное, стальное, составное, хромированное | ||||
| Поршневые пальцы | Стальные, плавающие, пустотелые | ||||
| Шатуны | Стальные, двутаврового сечения, со смазкой поршневого пальца разбрызгиванием | ||||
| Шатунные и коренные подшипники | Тонкостенные, взаимозаменяемые, сталеалюминневые вкладыши (стальная лента, алюминиевый сплав) | ||||
| Коленчатый вал | Стальной, кованый, пятиопорный, с каналами для смазки; шейки с грязеуловителями | ||||
| Маховик | Чугунный, снабжен стальным зубчатым венцом для пуска двигателя от стартера | ||||
| Распределительный вал | Стальной, пятнопорный | ||||
| Фазы газораспределения****: | |||||
| открытие впускного клапана | 31° до в. м. т. | ||||
| закрытие впускного клапана | 83° после н. м. т. | ||||
| открытые выпускного клапана | 67° до н. м. т. | ||||
| закрытие выпускного клапана | 47° после в. м. т. | ||||
| Привод распределительного вала | Парой шестерен с косыми зубьями; ведомая шестерня чугунная | ||||
| Клапаны | Верхние, расположены в головках блока цилиндров в один ряд наклонно к оси цилиндров; приводятся в действие от одного распределительного вала при помощи толкателей, штанг, коромысел. Выпускные клапаны пустотелые, охлаждаемые, с жаростойкой наплавкой посадочного седла, имеют механизм для принудительного проворачивания клапана во время работы | ||||
| Толкатели | Механические, стальные, с наплавкой из специального чугуна | ||||
| Коромысла клапанов | Кованые или литые, стальные с бронзовой втулкой | ||||
| Механизм вращения выпускного клапана | Принудительный, шарикового типа | ||||
| Газопроводы | Впускной газопровод из алюминиевого сплава, общий для обоих рядов цилиндров, снабжен водяной рубашкой для подогрева топливной смеси, расположен между головками блока; выпускные — чугунные, по одному с каждой стороны блока двигателя | ||||
Система смазки | |||||
| Система смазки | Смешанная: под давлением и разбрызгиванием с охлаждением масла в радиаторе | ||||
| Масляный насос | Шестеренчатый, двухсекционный, расположен с правой стороны блока цилиндров. Верхняя секция насоса подает масло через масляный фильтр в систему смазки двигателя. Редукционный клапан верхней секции отрегулирован на давление 3,2 кгс/см2 (не менее). Нижняя секция насоса подает масло в масляный радиатор; перепускной клапан нижней секции отрегулирован на давление 1,2 кгс/см2 | ||||
| Масляный фильтр | Центробежный с реактивным приводом (полнопоточная центрифуга), включен в масляную систему последовательно | ||||
| Масляный радиатор | Трубчатый, воздушного охлаждения, установлен перед водяным радиатором | ||||
| Вентиляция картера | Принудительная, отсосом картерных газов во впускной газопровод через специальный клапан; свежий воздух поступает через воздушный фильтр маслоналивной горловины | ||||
Система питания | |||||
| Подача топлива | Принудительная, диафрагменным герметизированным насосом | ||||
| Топливо | Автомобильный бензин А-76, ГОСТ 2084—67 | ||||
| Топливный бак | Одни, емкостью 170 л, установлен под платформой, на левом лонжероне | ||||
| Топливный насос | Б10, диафрагменный, с рычагом для ручной подкачки топлива | ||||
| Подогрев топливной смеси | Во впускном газопроводе, имеющем водяную рубашку для подогрева смеси | ||||
| Фильтры очистки топлива: | |||||
| магистральный фнльтротстойник топлива | Щелевой, расположен на кронштейне топливного бака | ||||
| фильтр тонкой очистки топлива | С керамическим фильтрующим элементом, расположен на кронштейне перед карбюратором | ||||
| фильтр в топливном баке | Сетчатый, расположен на приемной трубке топливного бака | ||||
| Карбюратор | К-88А, двухкамерный, с падающим потоком смеси, имеет ускорительный насос и экономайзер | ||||
| Ограничитель максимального числа оборотов коленчатого вала двигателя | Пневмоиентробежный (центробежный датчик и исполнительный диафрагменный механизм с пневматическим приводом) | ||||
| Воздушный фильтр | ВМ-16, масляно-инерцнонный с двухступенчатой очисткой воздуха | ||||
| Система охлаждения | |||||
| Система охлаждения двигателя | Жидкостная, закрытая, с принудительной циркуляцией | ||||
| Радиатор | Трубчато-ленточный (змейковый) трехрядный***** | ||||
| Величина избыточного давления, обеспечиваемого клапаном, расположенным в пробке радиатора | 1 кгс/см2, что обеспечивает температуру кипения воды при 119° С | ||||
| Термостат | С твердым наполнителем, установлен в выпускном патрубке водяной рубашки | ||||
| Жалюзи | Створчатые, вертикальные, управляются из кабины водителя | ||||
| Водяной насос | Центробежный, приводится ремнем вместе с вентилятором от шкива коленчатого вала | ||||
| Вентилятор | Шестилопастный с отогнутыми концами лопастей | ||||
Сцепление | |||||
| Тип | Однодисковое, сухое, с пружинным гасителем крутильных колебаний (демпфером) на ведомом диске | ||||
| Фрикционные накладки | Из асбестовой композиции | ||||
| Число пар трущихся поверхностей | 2 | ||||
Коробка передач | |||||
| Тип | Механическая, с пятью передачами для движения вперед и одной для движения назад, с двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач | ||||
| Передаточные числа: | |||||
| первой передачи | 7,44 | ||||
| второй передачи | 4,1 | ||||
| третьей передачи | 2,29 | ||||
| четвертой передачи | 1,47 | ||||
| пятой передачи | 1 | ||||
| заднего хода | 7,09 | ||||
Карданная передача | |||||
| Карданные валы | Два, открытого типа, с промежуточной опорой на раме | ||||
| Карданные шарниры | Три, на игольчатых подшипниках | ||||
Задний мост | |||||
| Картер заднего моста | Стальной, штампованный, сварной | ||||
| Главная передача | Двойная, с парой конических шестерен со спиральными зубьямн и парой цилиндрических шестерен с косыми зубьями | ||||
| Передаточное число главной передачи | 6,32 | ||||
| Дифференциал | Конический, с четырьмя сателлитами, симметричный | ||||
| Полуоси | Полностью разгруженные | ||||
Рама и подвеска | |||||
| Рама | Штампованная, клепаная, с лонжеронами швеллерного сечения, соединенными поперечинами | ||||
| Прицепное устройство****** | Сзади буксирный крюк с защелкой, впереди буксирные крюки | ||||
| Подвеска передней оси и заднего моста | На продольных полуэллиптических рессорах; передние концы передних и задних рессор закреплены на раме с помощью отъемных ушков и пальцев, задние концы рессор скользящие | ||||
| Амортизаторы | Гидравлические телескопические, двустороннего действия; установлены на передней подвеске | ||||
Передняя ось | |||||
| Балка передней оси | Двутаврового сечения | ||||
| Угол развала колес в градусах | 1 | ||||
| Схождение колес (разность расстояний между ободьями колес сзади и спереди на уровне оси колеса) в мм | 2-5 | ||||
| Поперечный наклон шкворня в град | 8 | ||||
| Продольный наклон шкворня без нагрузки | 1° 15′ (ЗИЛ-130, ЗИЛ-130Б2), 0°50′ (ЗИЛ-130В1), 1°30′ (ЗИЛ-130Г), 1° (ЗИЛ-130Д1) | ||||
Колеса и шины | |||||
| Колеса | Дисковые, 7,0—20, крепятся гайками на восьми шпильках | ||||
| Шины | Пневматические, камерные 260—508 или 260—508Р | ||||
| ЗИЛ-130, ЗИЛ-130Г, ЗИЛ-130В1 | ЗИЛ-130Д1, ЗИЛ-130Б2 | ||||
| Давлена в шинах колес в кгс/см2: | |||||
| передних | 3,5 | 3,5 | |||
| задних и запасного | 5 | 4,3 | |||
| Давление в шинах колес типа Р в кгс/см2: | |||||
| передних | 4,5 | 5 | |||
| задних и запасного | 6 | 5 | |||
Рулевое управление | |||||
| Рулевой механизм | С гидравлическим усилителем, расположенным в общем картере с рулевым механизмом; рабочая пара — винт с гайкой на циркулирующих шариках и рейка, зацепляющаяся с зубчатым сектором | ||||
| Насос гидроусилителя рулевого управления | Лопастный, двойного действия приводимый во вращение ремнем от шкива коленчатого вала | ||||
| Передаточное число рулевого механизма | 20 | ||||
| Наибольший угол поворота передних колес (внутреннего) в град: | |||||
| вправо | 34 | ||||
| влево | 36 | ||||
| Шарниры рулевых тяг | Шаровые; у поперечной тяги — саморегулирующиеся, у продольной — регулируемые | ||||
Тормоза | |||||
| Рабочие | Колодочные, барабанного типа, действуют на все колеса, привод пневматический | ||||
| Стояночный | Барабанного типа, действует на трансмиссию; привод механический | ||||
| Воздушный компрессор | Двухцилиндровый, с жидкостным охлаждением головки и блока | ||||
| Диаметр цилиндра и ход поршня в мм | 60х38 | ||||
| Поршни компрессора | Из алюминиевого сплава с плавающими поршневыми пальцами | ||||
| Производительность прн частоте вращения коленчатого вала компрессора 2000 об/мин и при противодавлении 7 кгс/см2 в л/мин | 220 | ||||
| Привод компрессора | Ремнем от шкива водяного насоса | ||||
| Смазка компрессора | От системы смазки двигателя под давлением и разбрызгиванием | ||||
| Регулятор давления | Шариковый | ||||
| Воздушные баллоны | Два, емкостью по 20 л | ||||
Электрооборудование | |||||
| Система электрооборудования | Однопроводная, отрицательные зажимы источников тока соединены с корпусом (массой) автомобиля | ||||
| Напряжение в сети в В | 12 | ||||
| Генератор | Г250-И1, переменного тока с встроенными кремниевыми выпрямителями, максимальная сила тока 40 А | ||||
| Регулятор напряжения | РР350-А, бесконтактный полупроводниковый | ||||
| Аккумуляторная батарея | Одна, 12 В 6 СТ-90-ЭМС; емкостью 90 Ач при 20-часовом режиме разряда | ||||
| Стартер | СТ130-А1, электрический, 12 В, постоянного тока, последовательного возбуждения, мощностью 1,5 л. с. с электромагнитным приводом и муфтой свободного хода | ||||
| Распределитель зажигания | Р4-Д с автоматической регулировкой опережения зажигания — центробежным и вакуумным регуляторами | ||||
| Катушка зажигания | Б114 | ||||
| Транзисторный коммутатор с добавочным сопротивлением СЭ107 | ТК102 | ||||
| Свечи зажигания | А15-БС или А15-СС, резьба М14х1,25 мм | ||||
| Комбинированный выключатель зажигания и стартера | ВК350, с замком, включается при помощи ключа | ||||
| Фары | Две, ФГ122-Г, с двухиитевыми лампами 50 + 40 Вт | ||||
| Подфарники и передние указатели поворота | Два, ПФ101-Б с двухиитевыми лампами 21+6 св (нить 21 св — указатель поворота, нить 6 св — габаритный свет) | ||||
| Задние фонари | Два (правый — ФП101-Б, левый — ФП101) с двумя лампами 21 и З св в каждом (лампа 21 св — указатель поворота и торможения, лампа 3 св — габаритный свет и освещение номерного знака) | ||||
| Переключатель указателей повороте | П105-А укреплен на рулевой колонке, включается от руки, а выключается автоматически | ||||
| Прерыватель указателей поворота | РС57 | ||||
| Центральный переключатель света | П44-А, на три положения | ||||
| Ножной переключатель света | П53-Б, на два положения | ||||
| Выключатель сигнала торможения | Пневматический, размещен в тормозном кране | ||||
| Звуковой сигнал | С44, электрический*******, вибрационный безрупорный, установлен под капотом двигателя | ||||
| Подкапотная лампа | ПД308, с выключателем на лампе | ||||
| Штепсельная розетка переносной лампы | 47К, крепится в кабине на левой боковой панели | ||||
| Штепсельная розетка прицепа | ПС300, семиклеммовая, расположена на задней поперечине рамы | ||||
| Предохранители | ПР2-Б, биметаллический, кнопочный на 20 А в цепи сигнала и штепсельной розетки переносной лампы; биметаллический на 20 А в цепи центрального переключателя, два (ПР510) биметаллических по 6 А в цепях электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворотов | ||||
| Электродвигатель отопителя кабины | МЭ226-Б, мощностью 35 Вт с дополнительным сопротивлением СЭ300 | ||||
| Датчик аварийного перегрева охлаждающей жидкости | ТМ102, размещен в верхнем бачке радиатора | ||||
Контрольные приборы | |||||
| Спидометр | Со стрелочным указателем скорости и суммарным счетчиком пройденного пути | ||||
| Указатель давления масла в системе смазки двигателя | Мембранный, непосредственного действия | ||||
| Указатель температуры охлаждающей жидкости | Электрический, градуированный до 120° С, снабжен датчиком, установленным в водяном канале впускной трубы | ||||
| Указатель уровня топлива | Электрический реостатного типа, с датчиком БМ117-А, установленным на баке, действует только при включенном зажигании | ||||
| Амперметр | Со шкалой 30—0—30 А | ||||
| Манометр для контроля давления воздуха в системе пневматического привода тормозов | Двухстрелочный; верхняя стрелка показывает давление в воздушных баллонах, нижняя — давление в тормозных камерах | ||||
Кабина и платформа | |||||
| Кабина | Цельнометаллическая, закрытая трехместная; имеет панорамное ветровое стекло | ||||
| Отопление кабины | Жидкостное, от системы охлаждения двигателя; с центробежным вентилятором; ручка управления заслонкой канала отопителя расположена на щите кабины | ||||
| Вентиляция кабины | Через опускающиеся стекла дверей, поворотные форточки и вентиляционные люки в крыше | ||||
| Сиденья | Сиденье водителя регулируемое; пассажирское сиденье двухместное нерегулируемое. Подушки из губчатой резины | ||||
| Стеклоочиститель | Пневматический, двухщеточный | ||||
| Устройство для обмыва ветрового стекла | Водяное, с ножным приводом, с двумя распылителями | ||||
| Платформа | Деревянная с тремя откидными бортами******** | ||||
| ЗИЛ-130 | ЗИЛ-130Г | ||||
| Внутренние размеры платформы в мм: | |||||
| Длина | 3752 | 4686 | |||
| ширина | 2326 | 2326 | |||
| высота | 575 | 575 | |||
| Погрузочная высота пола платформы без груза в мм | 1450 | 1450 | |||
Пусковой подогреватель ********* | |||||
| Тип | Жидкостный | ||||
| Топливо | Автомобильный бензин, применяемый для двигателя | ||||
| Емкость топливного бака в л | 2 | ||||
| Расход топлива в кг/ч | 2 | ||||
| Производительность в ккал/ч | 14000 | ||||
| Воспламенение топлива в котле подогревателя | Свечой накаливания | ||||
| Источник энергии для воспламенения топлива | Аккумуляторная батарея автомобиля | ||||
| Максимальная мощность, потребляемая электродвигателем вентилятора, в Вт | 42 | ||||
Заправочные емкости в л | |||||
| Система смазки двигателя с масляным радиатором | 85 | ||||
| Система охлаждения двигателя: | |||||
| без отопителя и подогревателя | 26 | ||||
| с отопителем и подогревателем | 29 | ||||
Основные данные для регулировок и контроля | |||||
| Зазор между стержнем клапана и коромыслом двигателя для впускного и выпускного клапанов на холодном двигателе в мм | 0,25-0,3 | ||||
| Зазор между контактами прерывателя в мм | 0,3-0,4 | ||||
| Зазор между электродами свечей зажигания в мм | 0,85,-1 | ||||
| Давление масла в системе смазки прогретого нового двигателя при скорости движения автомобиля 40 км/ч на прямой передаче в кгс/см2 | 2,4 | ||||
| Минимально допустимое давление масла в двигателе, прогретом до рабочей температуры на холостом ходу в кгс/см2 | 0,5 | ||||
| Минимально допустимое давление масла в эксплуатации при скорости автомобиля 40 км/ч на прямой передаче в кгс/см2 | 1 | ||||
| Давление воздуха в системе пневматического привода тормозов в кгс/см2 | 6-7,7 | ||||
| Нормальная температура жидкости в системе охлаждения двигателя в °С | 80-95 | ||||
| Нормальный прогиб приводных ремней вентилятора, водяного насоса гидроусилителя рулевого управления- и генератора под действием усилия 4 кгс в мм | 8-14 | ||||
| Нормальный прогиб приводного ремня компрессора под действием уснлня в кгс в мм | 5-8 | ||||
| Свободный ход конца тормозной педали при установке одинарного крана в мм | 20-30 | ||||
| Свободный ход конца тормозной педали при установке комбинированного крана в мм | 40-60 | ||||
| Расстояние от педали тормоза до пола при полном нажатии на педаль в мм | 10-30 | ||||
| Ход штоков тормозных камер в мм: | |||||
| передних | 15-25 | ||||
| задних | 20-30 | ||||
| Свободный ход педали сцепления в мм | 35-50 | ||||
| Полный ход педали сцепления в мм, не менее | 180 | ||||
рис.)Передний мост ЗИЛ 131 устройство opex. ru
ruArray
(
[DATE_ACTIVE_FROM] => 15.12.2020 21:44:00
[~DATE_ACTIVE_FROM] => 15.12.2020 21:44:00
[ID] => 510014610
[~ID] => 510014610
[NAME] => Устройство переднего моста ЗИЛ-131
[~NAME] => Устройство переднего моста ЗИЛ-131
[IBLOCK_ID] => 33
[~IBLOCK_ID] => 33
[IBLOCK_SECTION_ID] =>
[~IBLOCK_SECTION_ID] =>
[DETAIL_TEXT] =>
Грузовой автомобиль ЗИЛ-131 является полноприводным, поэтому у него используется сложный в конструктивном исполнении передний мост. Механизм разработан таким образом, что крутящий момент на колеса от привода передается непрерывно в любом положении рулевого колеса. Передний мост ЗИЛ 131 представляет собой очень надежное устройство, поэтому способен выдерживать высокие нагрузки при транспортировке различных грузов. Полный привод пусть и требует от инженеров разработки сложной механики, но при этом предполагает массу преимуществ в движении.
Устройство переднего моста
Передний мост на ЗИЛ 131 изготовлен методом сваривания деталей. Это обеспечивает необходимую надежность и выносливость авто под нагрузками.
Передний мост на ЗИЛ 131 обладает следующей схемой устройства:
- Имеется двойная передача. Реализована при помощи конических и цилиндрических шестерен с косыми зубьями. Между ними присутствует передаточное число – 7,33. В отличие от среднего и заднего мостов передний является еще и ведущим, поэтому в его механике имеется ШРУС, позволяющий поворачивать колеса на угол 30 градусов. Благодаря нему обеспечивается передача крутящего момента при любом угле поворота колес.
- Передний мост, имея главную передачу в своей конструкции, также содержит и вертикальное баджо. Механизм располагается на картере и крепится болтовым способом в отличие от средней и задней балок, конструкции которых совершенно идентичны. В остальном же они сходятся: имеется двухступенчатый редуктор. Такой же агрегат применяется и на более ранней модели гражданского грузовика ЗИЛ-130. В нем используется карданный вал, который крепится болтами к фланцу ведущего.
- Подшипниковый узел оснащен крышками, в одной из которых имеется отверстие. Оно закрывается пробкой, которая блокирует доступ влаги в редуктор при преодолении низин.
- Также в конструкции переднего, как и среднего моста ЗИЛ 131 расположено дифференциальное устройство, в котором используется 4 сателлита.
- В полуосях используются поворотные кулаки. Соответственно, угол поворота ограничен упорными болтами, приваренными к корпусу.
- Так как автомобиль оснащен системой автоматической подкачки, то в шарнире имеется ниппель, через который подводится воздух к накачивающему устройству. С наружной стороны установлен кран, через который можно выполнить подключение к общей пневматической системе авто.
Отличие от среднего и заднего мостов
Передняя балка в виду наличия поворотного механизма оказалась на 50 кг тяжелее, чем задний мост ЗИЛ, устройство которого во многом и сходится. За исключением еще того, что в последнем картер закреплен вверху балки болтами и оснащен уплотнениями.
Чтобы механика в механизмах работала исправно, требуется обязательная заливка жидкой смазки. Это должно быть всесезонное масло, например, ТСп 10 или подобное ему. Минимальный температурный порог должен быть не выше -30 градусов, так как в застывшем состоянии на детали передаточных механизмов оказывается высокая нагрузка.
Управление передним мостом
Процесс активации переднего моста происходит при помощи мощного электропневматического устройства. Сделать это можно принудительно или автоматически. Во второй режим переводится трансмиссия, когда редуктор на ЗИЛ 131 переходит на схему понижения ряда. Все перемещения в агрегате контролируются концевыми переключателями, что, в свою очередь, передается на приборную панель в виде индикации при помощи лампочек или иных световых приборов.
Управление электромагнитом осуществляется концевым переключателем, который своими контактами замыкает или размыкает цепь питания катушки. Подключение моста происходит силовым штоком, который открывает основной воздушный клапан. Через него подается воздух под давлением со значением не менее 5 кгс/см кв. После этой манипуляции узел оказывается подключен к пневмосистеме привода тормозов. Включение же привода на передний мост осуществляется передвижной кареткой, которая при этом смещается под воздействием стержня и давящей на него диафрагмы.
Обратный процесс происходит автоматически, так как на механизм воздействует пружина. При необходимости можно вручную включить передачу на мост, для чего на приборной панели присутствует двухпозиционный тумблер. Он включает питание мощного электромагнита и сигнализирует об этом действии.
Как происходит регулирование мостов
Невзирая на коренные отличия между передним и остальными мостами, редукторы все-таки обладают единой конструкцией (одно и то же передаточное число), поэтому и процесс регулирования совершенно идентичный. Под данным процессом следует понимать настройку подшипников и нормального соединения передаточных шестерен. Важно помнить, что цилиндрическое колесо не регулируется. Оно установлено на заводе, и его положение не может быть изменено. Если потребуется ремонт опорного узла, то это можно выполнить только путем замены без разборки.
Регулировка заключается в удалении люфта методом подкладывания под подшипники специальных вкладышей. С завода производителя агрегата они поставляются в комплекте в количестве 2 штук. Соответственно, для осуществления регулировки требуется снять кардан, разобрать узел и изъять из него стакан в сборе. Выполнить это можно только при помощи дополнительных винтов. Прокладки монтируются между торцевыми поверхностями подшипников, что позволит устранить поперечный люфт в результате выработки.
Также необходимо произвести регулировку в передаче. Это реально выполнить только в заводских условиях путем подбора шестерен с наибольшим пятном контакта, устранив люфт в зубчатой передаче. Естественно, новые шестерни могут оказаться тугими, поэтому они должны пройти стадию притирки. Соответственно, все они уникальны и не могут быть заменены по отдельности. Это реально выполнить исключительно в сборе.
КПП на ЗИЛ 130
Коробка передач на ЗИЛ имеет вес 98 кг и обладает уникальной конструкцией. На ЗИЛ 130 она трехходовая и оснащена 5-ю ступенями, между которыми осуществляется плавное переключение. В конструкции предусмотрены два синхронизатора инерционного типа, которые применяются для активации всех остальных передач за исключением первой. Применяются измененные кольца и фиксаторы синхронизаторов. Данный агрегат может быть разобран для проведения его ремонта, детали можно менять по отдельности. Их притирка будет выполняться уже в работе. Важно залить правильное трансмиссионное масло, чтобы гарантировать требуемую надежность работы в любых условиях.
[~DETAIL_TEXT] =>
Грузовой автомобиль ЗИЛ-131 является полноприводным, поэтому у него используется сложный в конструктивном исполнении передний мост. Механизм разработан таким образом, что крутящий момент на колеса от привода передается непрерывно в любом положении рулевого колеса. Передний мост ЗИЛ 131 представляет собой очень надежное устройство, поэтому способен выдерживать высокие нагрузки при транспортировке различных грузов. Полный привод пусть и требует от инженеров разработки сложной механики, но при этом предполагает массу преимуществ в движении.
Устройство переднего моста
Передний мост на ЗИЛ 131 изготовлен методом сваривания деталей. Это обеспечивает необходимую надежность и выносливость авто под нагрузками.
Передний мост на ЗИЛ 131 обладает следующей схемой устройства:
- Имеется двойная передача. Реализована при помощи конических и цилиндрических шестерен с косыми зубьями. Между ними присутствует передаточное число – 7,33. В отличие от среднего и заднего мостов передний является еще и ведущим, поэтому в его механике имеется ШРУС, позволяющий поворачивать колеса на угол 30 градусов. Благодаря нему обеспечивается передача крутящего момента при любом угле поворота колес.
- Передний мост, имея главную передачу в своей конструкции, также содержит и вертикальное баджо. Механизм располагается на картере и крепится болтовым способом в отличие от средней и задней балок, конструкции которых совершенно идентичны. В остальном же они сходятся: имеется двухступенчатый редуктор. Такой же агрегат применяется и на более ранней модели гражданского грузовика ЗИЛ-130. В нем используется карданный вал, который крепится болтами к фланцу ведущего.
- Подшипниковый узел оснащен крышками, в одной из которых имеется отверстие. Оно закрывается пробкой, которая блокирует доступ влаги в редуктор при преодолении низин.
- Также в конструкции переднего, как и среднего моста ЗИЛ 131 расположено дифференциальное устройство, в котором используется 4 сателлита.
- В полуосях используются поворотные кулаки. Соответственно, угол поворота ограничен упорными болтами, приваренными к корпусу.
- Так как автомобиль оснащен системой автоматической подкачки, то в шарнире имеется ниппель, через который подводится воздух к накачивающему устройству. С наружной стороны установлен кран, через который можно выполнить подключение к общей пневматической системе авто.
Отличие от среднего и заднего мостов
Передняя балка в виду наличия поворотного механизма оказалась на 50 кг тяжелее, чем задний мост ЗИЛ, устройство которого во многом и сходится. За исключением еще того, что в последнем картер закреплен вверху балки болтами и оснащен уплотнениями.
Чтобы механика в механизмах работала исправно, требуется обязательная заливка жидкой смазки. Это должно быть всесезонное масло, например, ТСп 10 или подобное ему. Минимальный температурный порог должен быть не выше -30 градусов, так как в застывшем состоянии на детали передаточных механизмов оказывается высокая нагрузка.
Управление передним мостом
Процесс активации переднего моста происходит при помощи мощного электропневматического устройства. Сделать это можно принудительно или автоматически. Во второй режим переводится трансмиссия, когда редуктор на ЗИЛ 131 переходит на схему понижения ряда. Все перемещения в агрегате контролируются концевыми переключателями, что, в свою очередь, передается на приборную панель в виде индикации при помощи лампочек или иных световых приборов.
Управление электромагнитом осуществляется концевым переключателем, который своими контактами замыкает или размыкает цепь питания катушки. Подключение моста происходит силовым штоком, который открывает основной воздушный клапан. Через него подается воздух под давлением со значением не менее 5 кгс/см кв. После этой манипуляции узел оказывается подключен к пневмосистеме привода тормозов. Включение же привода на передний мост осуществляется передвижной кареткой, которая при этом смещается под воздействием стержня и давящей на него диафрагмы.
Обратный процесс происходит автоматически, так как на механизм воздействует пружина. При необходимости можно вручную включить передачу на мост, для чего на приборной панели присутствует двухпозиционный тумблер. Он включает питание мощного электромагнита и сигнализирует об этом действии.
Как происходит регулирование мостов
Невзирая на коренные отличия между передним и остальными мостами, редукторы все-таки обладают единой конструкцией (одно и то же передаточное число), поэтому и процесс регулирования совершенно идентичный. Под данным процессом следует понимать настройку подшипников и нормального соединения передаточных шестерен. Важно помнить, что цилиндрическое колесо не регулируется. Оно установлено на заводе, и его положение не может быть изменено. Если потребуется ремонт опорного узла, то это можно выполнить только путем замены без разборки.
Регулировка заключается в удалении люфта методом подкладывания под подшипники специальных вкладышей. С завода производителя агрегата они поставляются в комплекте в количестве 2 штук. Соответственно, для осуществления регулировки требуется снять кардан, разобрать узел и изъять из него стакан в сборе. Выполнить это можно только при помощи дополнительных винтов. Прокладки монтируются между торцевыми поверхностями подшипников, что позволит устранить поперечный люфт в результате выработки.
Также необходимо произвести регулировку в передаче. Это реально выполнить только в заводских условиях путем подбора шестерен с наибольшим пятном контакта, устранив люфт в зубчатой передаче. Естественно, новые шестерни могут оказаться тугими, поэтому они должны пройти стадию притирки. Соответственно, все они уникальны и не могут быть заменены по отдельности. Это реально выполнить исключительно в сборе.
КПП на ЗИЛ 130
Коробка передач на ЗИЛ имеет вес 98 кг и обладает уникальной конструкцией. На ЗИЛ 130 она трехходовая и оснащена 5-ю ступенями, между которыми осуществляется плавное переключение. В конструкции предусмотрены два синхронизатора инерционного типа, которые применяются для активации всех остальных передач за исключением первой. Применяются измененные кольца и фиксаторы синхронизаторов. Данный агрегат может быть разобран для проведения его ремонта, детали можно менять по отдельности. Их притирка будет выполняться уже в работе. Важно залить правильное трансмиссионное масло, чтобы гарантировать требуемую надежность работы в любых условиях.
[DETAIL_TEXT_TYPE] => html
[~DETAIL_TEXT_TYPE] => html
[PREVIEW_TEXT] =>
Грузовой автомобиль ЗИЛ-131 является полноприводным, поэтому у него используется сложный в конструктивном исполнении передний мост. Механизм разработан таким образом, что крутящий момент на колеса от привода передается непрерывно в любом положении рулевого колеса. Передний мост ЗИЛ 131 представляет собой очень надежное устройство, поэтому способен выдерживать высокие нагрузки при транспортировке различных грузов. Полный привод пусть и требует от инженеров разработки сложной механики, но при этом предполагает массу преимуществ в движении.
[~PREVIEW_TEXT] =>
Грузовой автомобиль ЗИЛ-131 является полноприводным, поэтому у него используется сложный в конструктивном исполнении передний мост. Механизм разработан таким образом, что крутящий момент на колеса от привода передается непрерывно в любом положении рулевого колеса. Передний мост ЗИЛ 131 представляет собой очень надежное устройство, поэтому способен выдерживать высокие нагрузки при транспортировке различных грузов. Полный привод пусть и требует от инженеров разработки сложной механики, но при этом предполагает массу преимуществ в движении.
[PREVIEW_TEXT_TYPE] => html
[~PREVIEW_TEXT_TYPE] => html
[DETAIL_PICTURE] =>
[~DETAIL_PICTURE] =>
[TIMESTAMP_X] => 15.12.2020 20:12:33
[~TIMESTAMP_X] => 15.12.2020 20:12:33
[ACTIVE_FROM] => 15.12.2020 21:44:00
[~ACTIVE_FROM] => 15.12.2020 21:44:00
[LIST_PAGE_URL] => /press/articles/
[~LIST_PAGE_URL] => /press/articles/
[DETAIL_PAGE_URL] => /press/articles/ustroystvo-perednego-mosta-zil-131/
[~DETAIL_PAGE_URL] => /press/articles/ustroystvo-perednego-mosta-zil-131/
[LANG_DIR] => /
[~LANG_DIR] => /
[CODE] => ustroystvo-perednego-mosta-zil-131
[~CODE] => ustroystvo-perednego-mosta-zil-131
[EXTERNAL_ID] => 510014610
[~EXTERNAL_ID] => 510014610
[IBLOCK_TYPE_ID] => content
[~IBLOCK_TYPE_ID] => content
[IBLOCK_CODE] => articles
[~IBLOCK_CODE] => articles
[IBLOCK_EXTERNAL_ID] =>
[~IBLOCK_EXTERNAL_ID] =>
[LID] => s1
[~LID] => s1
[NAV_RESULT] =>
[DISPLAY_ACTIVE_FROM] => 15. 12.2020
[IPROPERTY_VALUES] => Array
(
[SECTION_META_TITLE] => Устройство переднего моста ЗИЛ-131
[SECTION_META_KEYWORDS] => Устройство переднего моста ЗИЛ-131
[SECTION_META_DESCRIPTION] => Устройство переднего моста ЗИЛ-131
[SECTION_PAGE_TITLE] => Устройство переднего моста ЗИЛ-131
[ELEMENT_META_KEYWORDS] => Устройство переднего моста ЗИЛ-131
[SECTION_PICTURE_FILE_ALT] => Устройство переднего моста ЗИЛ-131
[SECTION_PICTURE_FILE_TITLE] => Устройство переднего моста ЗИЛ-131
[SECTION_DETAIL_PICTURE_FILE_ALT] => Устройство переднего моста ЗИЛ-131
[SECTION_DETAIL_PICTURE_FILE_TITLE] => Устройство переднего моста ЗИЛ-131
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Устройство переднего моста ЗИЛ-131
[ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Устройство переднего моста ЗИЛ-131
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => Устройство переднего моста ЗИЛ-131
[ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Устройство переднего моста ЗИЛ-131
[ELEMENT_META_TITLE] => Передний мост ЗИЛ 131 устройство | редуктор ЗИЛ 131 схема | Opex. ru
[ELEMENT_META_DESCRIPTION] => Средний мост ЗИЛ 131, передний мост ЗИЛ 131 устройство схема - консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы.
[ELEMENT_PAGE_TITLE] => Передний мост ЗИЛ 131 устройство
)
[FIELDS] => Array
(
[DATE_ACTIVE_FROM] => 15.12.2020 21:44:00
)
[DISPLAY_PROPERTIES] => Array
(
)
[IBLOCK] => Array
(
[ID] => 33
[~ID] => 33
[TIMESTAMP_X] => 05.03.2019 16:17:37
[~TIMESTAMP_X] => 05.03.2019 16:17:37
[IBLOCK_TYPE_ID] => content
[~IBLOCK_TYPE_ID] => content
[LID] => s1
[~LID] => s1
[CODE] => articles
[~CODE] => articles
[API_CODE] =>
[~API_CODE] =>
[NAME] => Статьи
[~NAME] => Статьи
[ACTIVE] => Y
[~ACTIVE] => Y
[SORT] => 500
[~SORT] => 500
[LIST_PAGE_URL] => /press/articles/
[~LIST_PAGE_URL] => /press/articles/
[DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/
[~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/
[SECTION_PAGE_URL] =>
[~SECTION_PAGE_URL] =>
[CANONICAL_PAGE_URL] =>
[~CANONICAL_PAGE_URL] =>
[PICTURE] =>
[~PICTURE] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[DESCRIPTION_TYPE] => text
[~DESCRIPTION_TYPE] => text
[RSS_TTL] => 24
[~RSS_TTL] => 24
[RSS_ACTIVE] => N
[~RSS_ACTIVE] => N
[RSS_FILE_ACTIVE] => N
[~RSS_FILE_ACTIVE] => N
[RSS_FILE_LIMIT] => 10
[~RSS_FILE_LIMIT] => 10
[RSS_FILE_DAYS] => 7
[~RSS_FILE_DAYS] => 7
[RSS_YANDEX_ACTIVE] => N
[~RSS_YANDEX_ACTIVE] => N
[XML_ID] =>
[~XML_ID] =>
[TMP_ID] =>
[~TMP_ID] =>
[INDEX_ELEMENT] => Y
[~INDEX_ELEMENT] => Y
[INDEX_SECTION] => Y
[~INDEX_SECTION] => Y
[WORKFLOW] => N
[~WORKFLOW] => N
[BIZPROC] => N
[~BIZPROC] => N
[SECTION_CHOOSER] => L
[~SECTION_CHOOSER] => L
[LIST_MODE] =>
[~LIST_MODE] =>
[RIGHTS_MODE] => S
[~RIGHTS_MODE] => S
[SECTION_PROPERTY] => N
[~SECTION_PROPERTY] => N
[PROPERTY_INDEX] => N
[~PROPERTY_INDEX] => N
[VERSION] => 2
[~VERSION] => 2
[LAST_CONV_ELEMENT] => 0
[~LAST_CONV_ELEMENT] => 0
[SOCNET_GROUP_ID] =>
[~SOCNET_GROUP_ID] =>
[EDIT_FILE_BEFORE] =>
[~EDIT_FILE_BEFORE] =>
[EDIT_FILE_AFTER] =>
[~EDIT_FILE_AFTER] =>
[SECTIONS_NAME] => Разделы
[~SECTIONS_NAME] => Разделы
[SECTION_NAME] => Раздел
[~SECTION_NAME] => Раздел
[ELEMENTS_NAME] => Элементы
[~ELEMENTS_NAME] => Элементы
[ELEMENT_NAME] => Элемент
[~ELEMENT_NAME] => Элемент
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[LANG_DIR] => /
[~LANG_DIR] => /
[SERVER_NAME] => www. opex.ru
[~SERVER_NAME] => www.opex.ru
)
[SECTION] => Array
(
[PATH] => Array
(
)
)
[SECTION_URL] =>
[META_TAGS] => Array
(
[TITLE] => Передний мост ЗИЛ 131 устройство
[ELEMENT_CHAIN] => Передний мост ЗИЛ 131 устройство
[BROWSER_TITLE] => Передний мост ЗИЛ 131 устройство | редуктор ЗИЛ 131 схема | Opex.ru
[KEYWORDS] => Устройство переднего моста ЗИЛ-131
[DESCRIPTION] => Средний мост ЗИЛ 131, передний мост ЗИЛ 131 устройство схема - консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы.
)
[IMAGES] => Array
(
)
[FILES] => Array
(
)
[VIDEO] => Array
(
)
[LINKS] => Array
(
)
[BUTTON] => Array
(
[SHOW_BUTTON] =>
[BUTTON_ACTION] =>
[BUTTON_LINK] =>
[BUTTON_TARGET] =>
[BUTTON_JS_CLASS] =>
[BUTTON_TITLE] =>
)
)
Это обеспечивает необходимую надежность и выносливость авто под нагрузками.
В нем используется карданный вал, который крепится болтами к фланцу ведущего.
За исключением еще того, что в последнем картер закреплен вверху балки болтами и оснащен уплотнениями.
Подключение моста происходит силовым штоком, который открывает основной воздушный клапан. Через него подается воздух под давлением со значением не менее 5 кгс/см кв. После этой манипуляции узел оказывается подключен к пневмосистеме привода тормозов. Включение же привода на передний мост осуществляется передвижной кареткой, которая при этом смещается под воздействием стержня и давящей на него диафрагмы.
Важно помнить, что цилиндрическое колесо не регулируется. Оно установлено на заводе, и его положение не может быть изменено. Если потребуется ремонт опорного узла, то это можно выполнить только путем замены без разборки.
Соответственно, все они уникальны и не могут быть заменены по отдельности. Это реально выполнить исключительно в сборе.
Передний мост ЗИЛ 131 представляет собой очень надежное устройство, поэтому способен выдерживать высокие нагрузки при транспортировке различных грузов. Полный привод пусть и требует от инженеров разработки сложной механики, но при этом предполагает массу преимуществ в движении.
С наружной стороны установлен кран, через который можно выполнить подключение к общей пневматической системе авто.
Во второй режим переводится трансмиссия, когда редуктор на ЗИЛ 131 переходит на схему понижения ряда. Все перемещения в агрегате контролируются концевыми переключателями, что, в свою очередь, передается на приборную панель в виде индикации при помощи лампочек или иных световых приборов.
Он включает питание мощного электромагнита и сигнализирует об этом действии.
Выполнить это можно только при помощи дополнительных винтов. Прокладки монтируются между торцевыми поверхностями подшипников, что позволит устранить поперечный люфт в результате выработки.
Данный агрегат может быть разобран для проведения его ремонта, детали можно менять по отдельности. Их притирка будет выполняться уже в работе. Важно залить правильное трансмиссионное масло, чтобы гарантировать требуемую надежность работы в любых условиях.
Механизм разработан таким образом, что крутящий момент на колеса от привода передается непрерывно в любом положении рулевого колеса. Передний мост ЗИЛ 131 представляет собой очень надежное устройство, поэтому способен выдерживать высокие нагрузки при транспортировке различных грузов. Полный привод пусть и требует от инженеров разработки сложной механики, но при этом предполагает массу преимуществ в движении.
12.2020
[IPROPERTY_VALUES] => Array
(
[SECTION_META_TITLE] => Устройство переднего моста ЗИЛ-131
[SECTION_META_KEYWORDS] => Устройство переднего моста ЗИЛ-131
[SECTION_META_DESCRIPTION] => Устройство переднего моста ЗИЛ-131
[SECTION_PAGE_TITLE] => Устройство переднего моста ЗИЛ-131
[ELEMENT_META_KEYWORDS] => Устройство переднего моста ЗИЛ-131
[SECTION_PICTURE_FILE_ALT] => Устройство переднего моста ЗИЛ-131
[SECTION_PICTURE_FILE_TITLE] => Устройство переднего моста ЗИЛ-131
[SECTION_DETAIL_PICTURE_FILE_ALT] => Устройство переднего моста ЗИЛ-131
[SECTION_DETAIL_PICTURE_FILE_TITLE] => Устройство переднего моста ЗИЛ-131
[ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Устройство переднего моста ЗИЛ-131
[ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Устройство переднего моста ЗИЛ-131
[ELEMENT_DETAIL_PICTURE_FILE_ALT] => Устройство переднего моста ЗИЛ-131
[ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Устройство переднего моста ЗИЛ-131
[ELEMENT_META_TITLE] => Передний мост ЗИЛ 131 устройство | редуктор ЗИЛ 131 схема | Opex.
ru
[ELEMENT_META_DESCRIPTION] => Средний мост ЗИЛ 131, передний мост ЗИЛ 131 устройство схема - консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы.
[ELEMENT_PAGE_TITLE] => Передний мост ЗИЛ 131 устройство
)
[FIELDS] => Array
(
[DATE_ACTIVE_FROM] => 15.12.2020 21:44:00
)
[DISPLAY_PROPERTIES] => Array
(
)
[IBLOCK] => Array
(
[ID] => 33
[~ID] => 33
[TIMESTAMP_X] => 05.03.2019 16:17:37
[~TIMESTAMP_X] => 05.03.2019 16:17:37
[IBLOCK_TYPE_ID] => content
[~IBLOCK_TYPE_ID] => content
[LID] => s1
[~LID] => s1
[CODE] => articles
[~CODE] => articles
[API_CODE] =>
[~API_CODE] =>
[NAME] => Статьи
[~NAME] => Статьи
[ACTIVE] => Y
[~ACTIVE] => Y
[SORT] => 500
[~SORT] => 500
[LIST_PAGE_URL] => /press/articles/
[~LIST_PAGE_URL] => /press/articles/
[DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/
[~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/
[SECTION_PAGE_URL] =>
[~SECTION_PAGE_URL] =>
[CANONICAL_PAGE_URL] =>
[~CANONICAL_PAGE_URL] =>
[PICTURE] =>
[~PICTURE] =>
[DESCRIPTION] =>
[~DESCRIPTION] =>
[DESCRIPTION_TYPE] => text
[~DESCRIPTION_TYPE] => text
[RSS_TTL] => 24
[~RSS_TTL] => 24
[RSS_ACTIVE] => N
[~RSS_ACTIVE] => N
[RSS_FILE_ACTIVE] => N
[~RSS_FILE_ACTIVE] => N
[RSS_FILE_LIMIT] => 10
[~RSS_FILE_LIMIT] => 10
[RSS_FILE_DAYS] => 7
[~RSS_FILE_DAYS] => 7
[RSS_YANDEX_ACTIVE] => N
[~RSS_YANDEX_ACTIVE] => N
[XML_ID] =>
[~XML_ID] =>
[TMP_ID] =>
[~TMP_ID] =>
[INDEX_ELEMENT] => Y
[~INDEX_ELEMENT] => Y
[INDEX_SECTION] => Y
[~INDEX_SECTION] => Y
[WORKFLOW] => N
[~WORKFLOW] => N
[BIZPROC] => N
[~BIZPROC] => N
[SECTION_CHOOSER] => L
[~SECTION_CHOOSER] => L
[LIST_MODE] =>
[~LIST_MODE] =>
[RIGHTS_MODE] => S
[~RIGHTS_MODE] => S
[SECTION_PROPERTY] => N
[~SECTION_PROPERTY] => N
[PROPERTY_INDEX] => N
[~PROPERTY_INDEX] => N
[VERSION] => 2
[~VERSION] => 2
[LAST_CONV_ELEMENT] => 0
[~LAST_CONV_ELEMENT] => 0
[SOCNET_GROUP_ID] =>
[~SOCNET_GROUP_ID] =>
[EDIT_FILE_BEFORE] =>
[~EDIT_FILE_BEFORE] =>
[EDIT_FILE_AFTER] =>
[~EDIT_FILE_AFTER] =>
[SECTIONS_NAME] => Разделы
[~SECTIONS_NAME] => Разделы
[SECTION_NAME] => Раздел
[~SECTION_NAME] => Раздел
[ELEMENTS_NAME] => Элементы
[~ELEMENTS_NAME] => Элементы
[ELEMENT_NAME] => Элемент
[~ELEMENT_NAME] => Элемент
[EXTERNAL_ID] =>
[~EXTERNAL_ID] =>
[LANG_DIR] => /
[~LANG_DIR] => /
[SERVER_NAME] => www.
opex.ru
[~SERVER_NAME] => www.opex.ru
)
[SECTION] => Array
(
[PATH] => Array
(
)
)
[SECTION_URL] =>
[META_TAGS] => Array
(
[TITLE] => Передний мост ЗИЛ 131 устройство
[ELEMENT_CHAIN] => Передний мост ЗИЛ 131 устройство
[BROWSER_TITLE] => Передний мост ЗИЛ 131 устройство | редуктор ЗИЛ 131 схема | Opex.ru
[KEYWORDS] => Устройство переднего моста ЗИЛ-131
[DESCRIPTION] => Средний мост ЗИЛ 131, передний мост ЗИЛ 131 устройство схема - консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы.
)
[IMAGES] => Array
(
)
[FILES] => Array
(
)
[VIDEO] => Array
(
)
[LINKS] => Array
(
)
[BUTTON] => Array
(
[SHOW_BUTTON] =>
[BUTTON_ACTION] =>
[BUTTON_LINK] =>
[BUTTON_TARGET] =>
[BUTTON_JS_CLASS] =>
[BUTTON_TITLE] =>
)
)
Грузовой автомобиль ЗИЛ-131 является полноприводным, поэтому у него используется сложный в конструктивном исполнении передний мост.
Механизм разработан таким образом, что крутящий момент на колеса от привода передается непрерывно в любом положении рулевого колеса. Передний мост ЗИЛ 131 представляет собой очень надежное устройство, поэтому способен выдерживать высокие нагрузки при транспортировке различных грузов. Полный привод пусть и требует от инженеров разработки сложной механики, но при этом предполагает массу преимуществ в движении.
Передний мост на ЗИЛ 131 изготовлен методом сваривания деталей. Это обеспечивает необходимую надежность и выносливость авто под нагрузками.
Передний мост на ЗИЛ 131 обладает следующей схемой устройства:
Передняя балка в виду наличия поворотного механизма оказалась на 50 кг тяжелее, чем задний мост ЗИЛ, устройство которого во многом и сходится. За исключением еще того, что в последнем картер закреплен вверху балки болтами и оснащен уплотнениями.
Чтобы механика в механизмах работала исправно, требуется обязательная заливка жидкой смазки. Это должно быть всесезонное масло, например, ТСп 10 или подобное ему.
Минимальный температурный порог должен быть не выше -30 градусов, так как в застывшем состоянии на детали передаточных механизмов оказывается высокая нагрузка.
Процесс активации переднего моста происходит при помощи мощного электропневматического устройства. Сделать это можно принудительно или автоматически. Во второй режим переводится трансмиссия, когда редуктор на ЗИЛ 131 переходит на схему понижения ряда. Все перемещения в агрегате контролируются концевыми переключателями, что, в свою очередь, передается на приборную панель в виде индикации при помощи лампочек или иных световых приборов.
Управление электромагнитом осуществляется концевым переключателем, который своими контактами замыкает или размыкает цепь питания катушки. Подключение моста происходит силовым штоком, который открывает основной воздушный клапан. Через него подается воздух под давлением со значением не менее 5 кгс/см кв. После этой манипуляции узел оказывается подключен к пневмосистеме привода тормозов. Включение же привода на передний мост осуществляется передвижной кареткой, которая при этом смещается под воздействием стержня и давящей на него диафрагмы.
Обратный процесс происходит автоматически, так как на механизм воздействует пружина. При необходимости можно вручную включить передачу на мост, для чего на приборной панели присутствует двухпозиционный тумблер. Он включает питание мощного электромагнита и сигнализирует об этом действии.
Невзирая на коренные отличия между передним и остальными мостами, редукторы все-таки обладают единой конструкцией (одно и то же передаточное число), поэтому и процесс регулирования совершенно идентичный. Под данным процессом следует понимать настройку подшипников и нормального соединения передаточных шестерен. Важно помнить, что цилиндрическое колесо не регулируется. Оно установлено на заводе, и его положение не может быть изменено. Если потребуется ремонт опорного узла, то это можно выполнить только путем замены без разборки.
Регулировка заключается в удалении люфта методом подкладывания под подшипники специальных вкладышей. С завода производителя агрегата они поставляются в комплекте в количестве 2 штук.
Соответственно, для осуществления регулировки требуется снять кардан, разобрать узел и изъять из него стакан в сборе. Выполнить это можно только при помощи дополнительных винтов. Прокладки монтируются между торцевыми поверхностями подшипников, что позволит устранить поперечный люфт в результате выработки.
Также необходимо произвести регулировку в передаче. Это реально выполнить только в заводских условиях путем подбора шестерен с наибольшим пятном контакта, устранив люфт в зубчатой передаче. Естественно, новые шестерни могут оказаться тугими, поэтому они должны пройти стадию притирки. Соответственно, все они уникальны и не могут быть заменены по отдельности. Это реально выполнить исключительно в сборе.
Коробка передач на ЗИЛ имеет вес 98 кг и обладает уникальной конструкцией. На ЗИЛ 130 она трехходовая и оснащена 5-ю ступенями, между которыми осуществляется плавное переключение. В конструкции предусмотрены два синхронизатора инерционного типа, которые применяются для активации всех остальных передач за исключением первой.
Применяются измененные кольца и фиксаторы синхронизаторов. Данный агрегат может быть разобран для проведения его ремонта, детали можно менять по отдельности. Их притирка будет выполняться уже в работе. Важно залить правильное трансмиссионное масло, чтобы гарантировать требуемую надежность работы в любых условиях.
Тип авто |
Бортовой автомобиль |
| Колесная формула | 6×6 |
| Полная масса авто, кг | 10190 |
| Полная масса автопоезда, кг | нет данных |
| Допустимая нагрузка на переднюю ось , кг | 2770 |
| Допустимая нагрузка на заднюю ось , кг | 7420 |
| Грузоподъемность, кг | 4500 |
Площадь платформы, м2 |
нет данных |
Объем платформы, м3 |
нет данных |
| Масса снаряженного авто, кг | 5540 |
| Максимальная скорсть (км/ч) | 60 |
| Двигатель | Зил-157КД |
Мощность двигателя (л. с.) |
80,2 |
| Коробка передач | механическая, 5-ти ступенчатая |
| Число передач | 5 |
| Передаточное число ведущих мостов | 6,67 |
| Подвеска | рессорная |
| Размер шин | 12,00-18 |
| Топливный бак | 150+65 |
| Кабина | капотной компоновки цельнометаллическая без спального места от ЗиЛ-151 |
| Екологический тип | — |
Универсал ЗиЛ-131 | Military-Today. com
com
| ||||||||||||||||||||||||||||||||||||||||||
6 мЗиЛ-131 военный грузовик общего назначения. Он был разработан на основе коммерческий Грузовой автомобиль ЗиЛ-130 в конфигурации 4х4, который выпускался в большом количестве. Производство ЗиЛ-131 началось в 1966 году. Он пришел на смену предыдущему ЗиЛ-157. Производство было прекращено в 1994 году, и было выпущено около 1000000 таких грузовиков. произведено.Широко использовался советскими военными. Несмотря на свой возраст, ЗиЛ-131 до сих пор используется российскими военными, поскольку а также ряд других страны.
Автомобиль имеет
обычная планировка. Исходный уровень
Модель ЗиЛ-131 — грузовой автомобиль. Его полезная нагрузка составляет
3 500 кг на бездорожье и 5 000 кг на дорогах с твердым покрытием.
Он используется для
перевозить войска, грузы и другую военную технику. Грузовая зона
покрыт бантами и брезентовым чехлом. Автомобиль также может буксировать прицеп или
артиллерийские орудия максимальной массой 4 000 кг для бездорожья и 6
500 кг по дорогам с твердым покрытием.
Цельнометаллический кабина этого грузовик обеспечивает сидения для водитель и двое пассажиров.
ЗиЛ-131 питается от бензиновый двигатель V8, развивающий 150 л.с. Двигатель сочетается с 5-ступенчатая механическая коробка передач. Автомобиль имеет штатную полный привод, однако передний мост можно отключить на жестком наземные дороги. Он оснащен системы централизованной подкачки шин. Установлена самовосстанавливающаяся лебедка на некоторых моделях.
Варианты
ЗиЛ-131 включает
Седельный тягач ЗиЛ-131В для буксировки полуприцепов, самосвала ЗиЛ-131Д и топлива.
и цистерны с водой.Используется как шасси
для артиллерийской реактивной системы «Град-1». Улучшенный вариант,
ЗиЛ-131Н, введен в эксплуатацию в 1986 году.
В 1995 г. Новый ЗиЛ-4334 предлагался как замена -131Н. Маленький количество этих грузовиков стоит на вооружении Российской армии. Хотя в эксплуатации его обычно заменяли на Урал-4320 и КамАЗ Военные грузовики серии Мустанг.
Высокопроизводительных грузовиков ЗИЛ-131 6×6 разгоняют в Индии
Хотя в последнее время мы наткнулись на несколько внедорожников 6 × 6, на самом деле мы еще не видели ничего более угрожающего, чем эти грузовики ЗИЛ-131 6 × 6 с аукциона ВВС
Признаемся, сам вид внедорожника, модифицированного конфигурацией 6 × 6, вызывает у всех восторг.И наша любовь к таким автомобилям не ограничивается высокопроизводительными, но очень дорогими G-Wagon 6 × 6; подойдут даже «меньшие» Болеро и Скорпионы с компоновкой 6 × 6. Однако как раз тогда, когда мы подумали, что нам просто не хватит этих мамонтов, мы наткнулись на эту ужасную пару грузовиков 6 × 6 в социальных сетях.
Дамы и мальчики, знакомьтесь с этими советскими грузовиками ЗИЛ-131 6 × 6, которые выставлены на продажу в рамках аукциона ВВС. Продавец назвал базовую цену в 4 лакха за кабину и шасси.За полный грузовик вам придется выложить 4,20 рупий за лакх. Хотя мы уверены, что цена выше, особенно потому, что мы уверены, что эти грузовики потребуют серьезной реставрации, нет никаких сомнений в их высокой ценности как предметах коллекционирования.
Для непосвященных: ЗИЛ-131 — армейский грузовик 6х6 массой 3,5 тонны, разработанный в Советском Союзе на ЗИЛе. Конечно, прочные связи с нашей страной гарантировали, что импорт военной техники Индией никогда не ограничивался только истребителями.Пока неясно, какую именно роль играли выставленные на аукцион грузовики, но здесь стоит упомянуть, что ЗИЛ-131 может даже служить платформой для ракетных установок!
ЗИЛ-131 впервые был выпущен в 1966 году как армейская версия ЗИЛ-130. Оба грузовика были произведены на автозаводе «АМУР».
Они были доступны как с бензиновыми, так и с дизельными двигателями и производились до 2012 года. Грузовик весил 6 700 кг и имел грузоподъемность 5 000 кг.Подвеска получила цельный мост с листовыми рессорами.
Грузовик был оснащен огромным бензиновым двигателем V8 объемом 6960 куб. См с карбюратором. Он был способен разогнать огромное транспортное средство до максимальной скорости 80 км / ч. У грузовика были барабаны на всех четырех колесах.
Зил | Cartype
Зил был автомобильным заводом, который производил броневики для большинства советских руководителей, а также грузовики, автобусы и танки.
«Автомобильное Московское Общество» (АМО) было основано в 1916 году. Первый грузовик был выпущен в 1924 году. В 1933 году завод сменил название на Завод имени Сталина (ЗИС). После смерти Сталина в 1956 году они снова перешли на Завод Имени
. История завода.
2 августа 1916 года в районе Тюфлевой рощи состоялся торжественный молебен и торжественная церемония открытия завода Московского автомобильного общества (АМО), которое к марту 1917 года должно было произвести 150 полторы тонны F -15 грузовиков по лицензии итальянской компании «ФИАТ».
Трудности военного времени и слабость машинной базы страны сорвали планы строительства завода в запланированные сроки. Тем не менее, Рябушинские закупили в Италии комплекты автомобилей F-15, которые обеспечили сборку 432 грузовиков в 1917 году, 779 — в 1918 году и 108 машин — в 1919 году. Но завод не был достроен для производства и сборки собственной техники. Произошло это из-за Октябрьской революции и предстоящей Гражданской войны. Национализация незавершенных работ (15 августа 1918 г.) зафиксировала экспроприацию собственности акционеров АМО.Незавершенное предприятие по своей сути превратилось в большие цеха, где ремонтировали автомобили и другую технику.
30 апреля 1923 года заводу присвоено имя итальянского коммуниста Ферреро, убитого фашистами. В июне 1923 года ГОСПЛАН СССР утвердил производственное задание завода на 1923-1927 годы. Однако только в марте 1924 года завод получил конкретный государственный проект на выпуск первых советских грузовиков. 1 ноября 1924 года был собран первый полуторатонный грузовик, а 7 ноября десять грузовиков были представлены на параде.
Эта дата считается днем рождения советского автомобилестроения. В 1925 году завод был переименован в 1-й Государственный автомобильный завод (бывший АМО). В 1927 году ЛИГАЧОВ становится директором завода, и с его именем связано интенсивное развитие предприятия. В начале 1927 года Автотрест, управлявший заводом, принял решение о его реконструкции. Американский грузовик монтажной фирмы «Autocar» г / п 2,5 т.был выбран в качестве производственного объекта. Причем массовый выпуск грузовиков планировался конвейерным способом.
В 1931 году после реконструкции завод был запущен, а 1 октября того же года заводу присвоено имя И.В. СТАЛИНА (сокращенно — ЗИС).
25 октября 1931 года была запущена первая отечественная автомобильная конвейерная линия, на которой сошли первые 27 автомобилей АМО-3.
nbsp; К лету 1933 года грузовик АМО-3 был модернизирован, его грузоподъемность увеличилась до 3 т.Производство автомобилей ЗИС-5 и ЗИС-6 было начато в 1934 году. Грузовик ЗИС-5 стал знаковой автомобильной моделью в истории завода не только потому, что он был первым действительно массовым автомобилем и выпускался для 15 лет.
На базе автомобиля ЗИС-5 разработано 25 вариантов и модификаций автомобиля, начато производство 19 из них.
21 августа 1933 года Совнарком СССР принял решение о второй реконструкции завода с целью увеличения номенклатуры автомобильной продукции завода.
В 1936 году (3 ноября) пущен конвейер первого отечественного семиместного лимузина ЗИС-101, основой которого стала конструкция американского легкового автомобиля «Бьюик» по натуральному образцу (без закупки чертежей с завода). Компания).
С 1936 по 1941 год завод сконцентрировал свои усилия на увеличении выпуска грузовых автомобилей с газогенераторным устройством ЗИС-21 и полуприцепов ЗИС-22, ЗИС-42 и ЗИС-8 и автобусов ЗИС-16, а также автобусов. (все на базе ЗИС-5).
Осеннее наступление немецких войск на Москву вынудило эвакуировать большое количество людей и техники в Ульяновск, Миасс, Челябинск и Шадринск. В октябре 1941 года завод был подготовлен к уничтожению и не работал. Однако после успешного наступления Красной Армии под Москвой зимой 1941-1942 годов ЗИС постепенно набирал силу, и с июня 1942 года с конвейера стали сходить военные ЗИС-5Б (упрощенные), полуфабрикаты.
Выпускались гусеничные тракторы ЗИС-22, ЗИС-42, боевое вооружение (минометы, автоматы, мины, снаряды и др.)). За годы войны было выпущено около 100 тысяч грузовиков ЗИС-5В, ЗИС-42, ЗИС-42М, автобусов скорой помощи ЗИС-16С. Тогда же в июне 1942 года грузовик ЗИС был награжден первым орденом Ленина за отличное руководство производством боеприпасов и вооружения. Эвакуированные люди и оборудование становятся трудовыми ресурсами для следующих заводов: Ульяновский автомобильный, Уральский (Миасский) автомобильный, Челябинский кузнечно-прессовый и Шадринский станкостроительный завод. В октябре 1944 года завод награжден орденом Трудового Красного Знамени.
19 сентября 1942 года начались работы по созданию правительственного лимузина высшего класса ЗИС-110. За образец автомобиля верховный лидер хотел взять лимузин фирмы «Пикард».
В 1946 году началась третья реконструкция ЗИЛа. Он был предназначен для организации производства первой послевоенной продукции завода: грузовиков ЗИС-150 (производство 1947 г.
) и грузовых автомобилей повышенной проходимости ЗИС-151 (производство 1948 г.). В ноябре 1949 года завод был награжден вторым орденом Ленина за заслуги в развитии советского автомобилестроения и в связи с 25-летием выпуска первого советского автомобиля.В 1949 году городской автобус ЗИС-155 занял место городского автобуса ЗИС-154. Автобус производился на базе общих механизмов автомобиля ЗИС-150 и автобуса ЗИС-154.
С 30 апреля 1950 года ЗИЛ начал производство холодильников, а с января 1951 года продолжил производство велосипедов, которое было прекращено в 1959 году. В 1950 году завод приступил к выпуску военной техники, бронетранспортера ЗИС-152 и ЗИС. Автомобиль-амфибия -485 (1952-1958 гг. Выпуска).
В начале 1953 года на заводе было создано специальное подразделение по проектированию первого автомобильного завода в Китае.Инженеры ЗИСа в Чанчуне помогли китайским специалистам наладить производство первого китайского грузовика «Дзефан» (модель ЗИС-150).
В 1954 г. по настоятельной просьбе Г.К. Жукова, на заводе было организовано специальное строительное управление по созданию специальной автомобильной техники для мобильных ракетных комплексов. Начальником и генеральным конструктором СКБ назначен В. Грачев. В 1955 году был запущен в производство первый отечественный междугородний автобус ЗИС-127.
В 1956 году скончался Иван Алексеевич Лихачев, и заводу было присвоено его имя. В конце того же года были собраны два первых опытных образца грузовиков второго послевоенного поколения — ЗИЛ-130? ЗИЛ-131.
В 1957 году на смену ЗИС-155 пришел более комфортабельный городской автобус ЗИЛ-158. В 1957 году вместо ЗИС-150 был запущен в производство автомобиль ЗИЛ-164-ЗИЛ-164А. На автомобиль были установлены усовершенствованный двигатель и новый задний мост с запрессованной фермой.
В 1958 году вместо автомобиля ЗИЛ-151 стали собирать трехосный полноприводный автомобиль ЗИЛ-157.Автомобиль был оборудован устройством регулирования давления воздуха в шинах и одиночных шинах.
В 1958 году модельный ряд легковых автомобилей после автомобиля ЗИС-110 был продолжен официальным лимузином ЗИЛ-111.
На международной выставке в Брюсселе автомобиль был награжден почетным сертификатом. Последующие легковые автомобили: ЗИЛ-114-117 (1967-1976 гг.), ЗИЛ-4104-4105 (1976 г.) до последнего ЗИЛ-41041 считаются достаточно стильными и современными.
Четвертая так называемая «реконструкция» завода, начавшаяся в 1959 году, предусматривала освоение производства автомобилей ЗИЛ-130 и ЗИЛ-131.
В 1964 году начато серийное производство ЗИЛ-130. Работы по усовершенствованию конструкции грузовика ЗИЛ-130 продолжались до конца 1970 г. и завершились модификациями северного, экспортного, тропического, газотопливного исполнения и др.
Грузовик ЗИЛ-131 (6х6) массой 3,5 тонны относится к полноприводной категории третьего поколения, нормализованной с серией 130, выпускавшейся с 1967 года.В 1987 году в связи с изменениями двигателя и шасси был присвоен индекс ЗИЛ 131Н.
В 1967 году спроектированы и изготовлены (изготовлены по индивидуальному заказу) аварийно-спасательные машины (ПЭУ-1), предназначенные для операций по спасению и эвакуации космических аппаратов и космонавтов.
В 1967 году СССР впервые принял участие в 8-й Международной «Неделе автобусов» в Ницце, где был представлен комфортабельный автобус компактного класса ЗИЛ-118 «Юность». выиграл 12 призов. Автобус выпускался по единичным индивидуальным заказам.Производство автобуса не производилось.
В 1971 году за успешное выполнение восьмой пятилетки производственного плана завод награжден третьим орденом Ленина.
13 июля 1971 года ЗИЛ преобразован в Производственное объединение (ПО ЗИЛ), в которое вошли 17 заводов.
В 1974 году на главном сборочном конвейере собран миллионный автомобиль ЗИЛ-130.
В 1975 году завод награжден орденом Великой Октябрьской Революции за успешное завершение работ по созданию производства 200 тысяч автомобилей в год.
В 1975 году на заводе ЗИЛ налажено производство трехосных автомобилей ЗИЛ-133Г1 нового поколения (6х4) грузоподъемностью 8 т, в том числе 10-тонный ЗИЛ-133Г2 полной массой 17,2 т. был дополнен. Они оснащались стандартной мощностью 150 л.с. Двигатель V8, 5-ступенчатая коробка передач, гипоидная главная передача и сбалансированная полуэллиптическая рессорная подвеска.
С 1979 года автомобили ЗИЛ-133Г2 заменены на ЗИЛ-133ГЯ с дизельным двигателем КАМАЗ-740 Камского автозавода (210 л.п), 10-ступенчатая коробка передач, установлены усиленные передние рессоры.
Завод оказал значительное влияние на развитие завода КАМАЗ. На заводе ЗИЛ были спроектированы литейный и автомобильный цеха, а разработанные модели автомобилей были базовыми для автомобильной линейки из Набережных Челнов.
Начатая в 1982 году последняя и самая масштабная реконструкция завода, повлекшая за собой серьезные экономические изменения в стране.
В 1984 году были выпущены первые автомобили ЗИЛ-130 с усиленным передним приводом.Им был присвоен индекс ЗИЛ-431410.
В 1990 году производство грузовиков ЗИЛ-130 (ЗИЛ-431410) и ЗИЛ-131Н было переведено на Уральский автомобильный завод (УАМЗ) в Новоуралиске под Екатеринбургом.
В начале 90-х секретное производство гусеничных вездеходов было реорганизовано в ОАО «Вездеход ГВА». Его аббревиатура взяла инициалы создателя техники беговых лыж В. Грачева. Наиболее интересными были признаны аварийно-спасательные амфибии «Синяя птица».Выпускались как грузовые, так и легковые модификации ЗИЛ-4906 и ЗИЛ-49061 с бензиновыми или дизельными двигателями мощностью 136–185 л.с., бортовой 10-ступенчатой трансмиссией, независимой торсионной подвеской, дисковыми тормозами, стеклопластиковым кузовом, радионавигационной системой. инструменты и средства экономии.
Полная масса автомобиля составляла 9,6-11,8 т, максимальная скорость по шоссе — 75-80 км / ч, на плаву — 8-9 км / ч. С 1992 года в г. Балахна Нижегородской области на Правдинском заводе радиоаппаратуры (ОАО «ПЗРА») проводится сборка 4,5-тонных 185-х.п. начаты модификации автомобилей повышенной проходимости: с краном-манипулятором ЗИЛ-497202 и ЗИЛ-497205; с кузовом-фургоном ЗИЛ-497200; Многофункциональное шасси ЗИЛ-3.
В декабре 1991 года СССР распался, и многолетние межсоюзные связи разорвались. Новые обстоятельства времен перестройки, потери важных рынков, сбои в кооперационных отношениях и фактическое прекращение государственного военного заказа заставили руководство ЗИЛа кардинально пересмотреть свою бизнес-политику и перейти на рыночные принципы ведения бизнеса.Впервые это вызвало резкое падение спроса на всю серийную грузовую технику и поставило завод на грань банкротства. Одновременно были начаты активные лечебные мероприятия по разрешению возникшей ситуации, в результате чего общая производственная программа была пересмотрена и расширена. Этому процессу способствовала конкуренция иностранных компаний, с которой ранее ЗИЛ не сталкивался.
23 сентября 1992 года ПО ЗИЛ было приватизировано как первое в отрасли и одно из первых среди крупнейших предприятий России и преобразовано в Открытое акционерное общество «Московская компания« Завод имени И.Лихачева »(АМО ЗИЛ) с торговой маркой« ЗИЛ ». Общее собрание акционеров избрало новый в истории завода Совет директоров. Помимо основного завода, в него вошли 30 дочерних предприятий. Правительство Москвы вошло в состав одного. акционеров, владеющих контрольным пакетом акций.
Ситуация на рынке изменилась, были востребованы грузовые автомобили грузоподъемностью не более трех тонн, ориентированные на малый бизнес и преимущественное использование в городах для доставки мелких сыпучих материалов, а также с повышенной грузоподъемностью более 10 тонн.
В 1992 году разработан новый 3-тонный автомобиль ЗИЛ-5301 с полукапотным дизайном. Название «Бычок» (Бычок) этому грузовику дал Ю. Лужков.
В 1992 году для участия в соревнованиях Кубка FIA по автогонкам на грузовых автомобилях было выпущено несколько седельных тягачей ЗИЛ-4421С мощностью 900 л.с. с импортными механизмами.
30 декабря 1994 года с конвейера сошел последний грузовик ЗИЛ-130 (ЗИЛ-431410), после чего началось производство автомобилей ЗИЛ-5301.Его шасси стало базой для цельнометаллических фургонов и автобусов вместимостью 15 + 1, 21 + 1. На третьей Всероссийской выставке-конкурсе «Лучший проект года» Дизайн-95 за проект награжден коллектив авторов: КВПОТЕХИН, ВГМАЗЕПА, АНМИТРОФАНОВ, АНГОРЧАКОВ, ЕСДАМИЯНО, ВИБОБР и EIGRICAY. малотоннажного грузовика с Гран-при в номинации «Промышленный дизайн».
№В 1996 году базой для автомобильной линейки стал ЗИЛ-5301 стандартной сборки. Оснащался автомобильной модификацией тракторного 4-х цилиндрового дизельного двигателя Д-245.12С (108,8 л.с.) и Д-245.9Е2 (136 л.с.) производства Минского моторного завода. Автомобили оснащались 5-ступенчатой синхронизированной коробкой передач, гидроусилителем рулевого механизма, а также 3-местной кабиной модели ЗИЛ-4331 с незначительными изменениями. «Бычок» оснащался гидравлическим сцеплением и тормозами, гипоидной главной передачей, передними дисковыми тормозами, 16-дюймовыми колесами с бескамерными шинами, имел малый радиус поворота (7 м) и небольшую погрузочную высоту. Основные модификации Line малолитражек выпускаются с колесной базой 3650 и 4250 мм; с удлиненной кабиной, с двумя спальными местами; с семиместной двухрядной кабиной.Боковая версия, несколько общих версий, изотермический фургон и рефрижераторный кузов базируются на модификациях. На базе малотоннажных автомобилей разработан большой модельный ряд общественной, строительной и специальной техники.
Автомобили линейки ЗИЛ-5301 оказались более простыми и менее дорогими, чем аналогичные зарубежные модели, и полностью удовлетворяли запросы российских покупателей. В 1999 году было собрано 13745 автомобилей «Бычок», что составило 63,4% от общего производства завода.
В 1996 году магистральный седельный тягач ЗИЛ-6404 (6х4) мощностью 410 л.с. дизельный двигатель ЯМЗ-7511 и спальный отсек. Он был способен буксировать автопоезд с пробойным весом до 40 т на скорости 105 км / ч.
В 1998 году запущен в производство автомобиль ЗИЛ-432720 (4х4) с колесной базой 3340 мм. Шасси ЗИЛ-432722 предназначалось для монтажа специальных надстроек коммунально-дорожного хозяйства.
Важнейшие реформы в России 90-х годов резко повлияли на положение ЗИЛа.Первоначальная надежда на тесное сотрудничество в области тяжелых грузовиков и дизелей с компаниями Kenworth, Caterpillar, Volvo и Renault успеха не принесла.
С 1999 г. новый 10-тонный грузовик ЗИЛ-6309 (6х4) и самосвал ЗИЛ-6409 мощностью 195 л.с. выпускался дизельный двигатель ЯМЗ-236А, грузоподъемностью до 40 т на скорости 105 км / ч.
К концу ХХ века на АМО ЗИЛ было выпущено более 120 модификаций автомобилей с надстройками, которые 100 Россия и С.Производили предприятия I.S., а комплектующие для них изготавливали 800 заводов и мастерских. В 1998-2000 годах ЗИЛ произвел 20-22 тысячи грузовиков, что в 10 раз меньше его потенциальных возможностей.
С начала производства за период с 1924 по 2000 год изготовлено: грузовых автомобилей 7769 902 единицы, автобусов 38988 единиц; легковых автомобилей высокого класса 11515 шт.
В 2000 году три полноприводных автомобиля ЗИЛ-433420 совершили автогонки по маршруту Москва-Якутск-Уэлен-Северная Америка-Западная Европа-Калининград-Москва.За 62 дня прошел первый этап кругосветной экспедиции протяженностью 13 500 км, завершившийся в поселке Уэлен на берегу Берингова пролива (Чукотский полуостров). Всего экспедиция прошла 45000 км. Автогонки проводил клуб «Приключения» совместно с БОД ЗИЛ и правительством Москвы.
В декабре 2002 года произошла смена руководства АМО ЗИЛ. Новым генеральным директором назначен Константин Викторович Лаптев, работавший исполнительным директором газового завода.Была привлечена группа менеджеров с опытом управления антикризисной ситуацией. Разработана программа взаимодействия с дочерними предприятиями по восстановлению ранее утраченных активов АМО ЗИЛ, реконструкция хозяйственно-производственных отношений с оставшимися и возвращенными дочерними предприятиями, расширение ассортимента продукции и услуг, развитие новых нестандартных рынков.
В настоящее время завод совместно с другими предприятиями производит на базе шасси ЗИЛ широкий спектр специальной техники: коммунальную, для содержания дорог, канализационные машины, вакуумные, шламоотсосные, промывочные машины, аварийно-ремонтные машины, автоцистерны, легковые автомобили. лифты.
В 2003 году было запущено производство автомобилей ЗИЛ-433180 и ЗИЛ-432930, оснащенных дизельными двигателями Минского моторного завода повышенной мощности Д-260.11Е2 (180 л.с.) и Д-245.9Е2 (136 л.с.), эти двигатели имеют Сертификат соответствия Евро-2.
В 2004 году произошла передача функций единоличного исполнительного органа предприятия управляющей компании (МАК). В связи с этим изменилась должность директора завода: К. ЛАПТЕВ стал генеральным директором управляющей компании АМО ЗИЛ.
С 2004 года автомобили ЗИЛ-43272Т (4х4) с дизельным двигателем ММЗ Д-245.9Е2 Евро-2; ЗиЛ-4334В1 (6х6) с дизельным двигателем ММЗ Д-245.30Е2 начал сходить с конвейера.
Для увеличения торговых площадей новой техники ЗИЛ впервые на заводе с 15 марта 2004 года была проведена акция среди отечественных производителей грузовых автомобилей и спецтехники, ориентированная на отечественных владельцев грузовых автомобилей. Суть кампании заключалась в том, что каждый участник мог сдать свой подержанный автомобиль в качестве компенсации любой новой стоимости автомобиля при его покупке.При этом старые автомобили оценивались по цене выше рыночной.
В 2005 году компания «Автофрамос» намерена отдать предпочтение АМО ЗИЛ с заказом на изготовление 12 основных деталей кузова для своего нового Renault Logan. Специалисты АМО ЗИЛ, занимающиеся производством новых деталей, должны пройти дополнительную специальную подготовку на предприятиях Renault во Франции.
Помимо производства автомобилей, разработана уникальная технология отливки церковных колоколов и налажен процесс литья. Храм Иисуса Христа Спасителя в Москве украшают 14 колоколов весом от 8 кг до 27 тонн.
(источник: Зил)
ЗИЛ-131 входит в семейство двух грузовиков ЗИЛ с идентичными компонентами, в том числе ЗИЛ-130. Оба грузовика были представлены в 1967 году. ЗИЛ-131 6х6 имеет такое же оборудование, как ГАЗ-66 и Урал-375Д. В отличие от ЗИЛ-131, ЗИЛ-130 предназначен для гражданского использования.
»Подробнее о ЗИЛ 131 |
Армейская радиостанция :: Русская радиостанция ЗИЛ
Джо Белл G4PMY Владелец и оператор R161-A2M
Электронная почта jbell @ bellradio.co.uk
Веб-сайт Джо Белла
Электротехнический / электронный словарь с русского на английский
Этот словарь скомпилирован Джо Беллом G4PMY и имеет много полезных
Русские радио термины с их английским переводом. Чтобы прочитать этот документ, вы
необходимо загрузить и установить бесплатную Acrobat
Программа Reader® позволяет просматривать и распечатывать файлы Adobe PDF.
Радио-грузовик ЗИЛ
В октябре 1999 года я купил то, что разрекламировалось как «Радио-грузовик ЗИЛ».Эта
10-тонный российский военный грузовик связи оказался хорошо оснащенным и
построены с разумным качеством, вопреки переданной мне военной доктрине
пока в эксплуатации.
Минобороны решило не публиковать какую-либо документацию, полученную вместе с Truck, поскольку многие из затронутых в нем тем все еще были официально засекречены. Также они не предоставили никакой истории, касающейся происхождения этого грузовика.
| Джо Белл и радио-грузовик ЗИЛ | Оригинальный грузовик оснащался бензиновым двигателем V8, который развивал 150 л.с. при 3000 Об / мин.Эта спецификация такая же, как и у всех других грузовиков Зил 131 и, вероятно, работает просто штраф в грузовой версии, которая весит всего две тонны или около того. Подача мощности в десять тонн было совершенно недостаточно для европейских дорог и условий движения, и поэтому на полпути в течение этого выставочного сезона я поменял бензиновый двигатель на дизельный Cummins серии B. с шестиступенчатой коробкой передач Eaton. После ряда выставочных мероприятий члены МВТ и аналогичных организаций кто также интересовался радио, часто обращался ко мне за дополнительной информацией, касающейся этот грузовик и некоторые из используемых радиостанций.Хотя я разместил информацию на своем веб-сайте запросы продолжают появляться. Я решил, что новостное письмо VMARS может быть хорошей платформой опубликовать следующий раунд информации. |
Радиостанция на самом деле известна как R161. Этот номер на самом деле относится к серии грузовых автомобилей и оборудования, предназначенного для оказания разнообразных услуг. 161 большая станция перевозится не менее чем на трех грузовиках и имеет ошеломляющую выходную мощность RMS Tx 15 кВт. В Первый раздел следующей статьи посвящен этой более крупной системе.Информация имеет был переведен с русского без особых грамматических исправлений, поэтому может не читать так, как если бы написано с английского.
Целью более крупных систем является обеспечение магистрали связи, в которую меньшие и более низкие электростанции могут при необходимости «подписаться», хотя меньшие станции способны работать автономно.
Абонентские станции имеют обозначение R-161-A2M, и это последнее, что я получил, и, следовательно, я могу представить гораздо больше деталей.Я не собираюсь обсуждать частоту перескок или шифрование, и я не собираюсь в этой статье быть техническими, это просто описание советской системы связи, для которой раньше ничего не было известен за пределами СССР, а в последнее время — МО.
Автоматизированная адаптивная мобильная ВЧ-радиостанция
Предназначена для создания автоматизированных адаптивных ВЧ радиоканалов с адаптивной помехоустойчивостью.
связь на расстоянии от 3000 до 4000 км с диапазоном частот от 1,5 до 59,999 МГц.
Эта радиосистема с быстрой перестройкой частоты обеспечивает три цели радиосвязи со скачкообразной перестройкой частоты: это 1 — устойчивость к помехам, 2 — устойчивость к пеленгации и 3 — сопротивление. перехватить. Передача телефона, телеграфа и данных гарантируется при высоких случайные или преднамеренные уровни шума. Канал связи предоставляется автоматически, и автоматически адаптируется к шумовой среде. Пульт дистанционного управления передатчиком автомобиль предоставляется от принимающего автомобиля.
Радиостанция состоит из трех укрытий для оборудования или кунгов, перевозимых на грузовике. шасси. Приемное укрытие и передающее укрытие перевозятся на Урал 43203. шасси. Генераторная установка установлена на шасси Камаз 4301 и предназначена для обеспечения питание только на передатчик.
Укрытия имеют встроенные системы отопления и охлаждения для обеспечения надлежащего и комфортные условия для оперативников. В состав входят два радиорелейных комплекта. оборудование перевезено.Радиореле используется для управления передающим автомобилем с приемное убежище (до 25 км). Связь управления также может быть выполнена с помощью кабеля передачи данных (до 10 км). Грузовики также оснащены КВ-радиостанцией для связи во время движения в столбец.
Эти грузовики обеспечивают «магистральную» сеть связи для небольших 161 станции в качестве «абонентских» станций. Эти меньшие единицы описываются позже.
Технические характеристики и общие характеристики радиостанции | |
| Время установления связи в 0.9 вероятность | 50 секунд |
| Коэффициент вероятности связи в любое время / время года | 0,8 |
| Количество предустановленных частот | 10 |
| Тип адаптации | Частота двухступенчатая |
| Количество подчастот на втором этапе адаптации | 15 |
| Время регулировки подчастоты | 2 секунды |
| Режимы работы | |
| Одноканальная телефонная связь SSB через USB или LSB | A3J |
| Каждый телефонный диапазон от 300 Гц до 3.4 кГц | A3A, A3J |
| Двухканальная SSB телефония с передачей одинаковой информации по USB и LSB | |
| FM-телефония | 3F |
| АМ-телефония | A3 |
| Амплитудная телеграфия | A1 |
| Телеграфия ФСК | F1-200 |
| Со скоростью 200 бод | F1-500, F1-1000 |
| Двухсменный телеграф с ЧСК | F6-200, F6-500 |
| Расстояние между грузовиком Rx и Tx | |
| При кабельном подключении до | 10 км |
| При подключении через радиореле до | 25 км |
| Разнос частотного спектра | Гц 100 |
| Спецификация передающего транспортного средства | |
| Мощность радиопередачи | 15 кВт |
| Передатчик нелинейных искажений (двухтональный метод) | -30 дБ |
| Относительная нестабильность частоты в течение суток | 2×10-8 |
| Время настроить передатчик на частоту с возможностью хранения 20 каналов | 2 секунды |
| Время перенастроить tx на любой | 2 секунды |
| Оснащен измерителем мощности и бегущей волны | Есть |
| Характеристики приемника | |
| Чувствительность радиоприемника в телеграфном режиме | 0.5 мкВ 12 дБ |
| Диапазон частот приемника | от 1,5 до 60 МГц |
| Двойное преобразование | Есть |
| Антенный переключатель | Есть |
| Автоматическое переключение режимов | Есть |
| Время перенастроить приемник на любую частоту | 0,35 с |
| Терминальное оборудование | |
| Телеграфный аппарат | СТА-8 |
| Отправитель кода Морзе | R-020 |
| Клавиша Морзе и телефонные аппараты | 1 |
| Модем для цифрового телефона и телекода со скоростью 1200 / 2k4 бод | AT-3004D |
| Источник питания радиосистемы | |
| Трехфазный | 2x 30 кВт 380 В |
| Энергопотребление передатчика автомобиля с жизнеобеспечением | 39 кВт |
| Энергопотребление передатчика автомобиля без жизнеобеспечения | 30 кВт |
| Энергопотребление принимающей машины с жизнеобеспечением | 11 кВт |
| Энергопотребление принимающей машины без жизнеобеспечения | 4кВт |
| Климатические условия эксплуатации | |
| Радиостанция работает в окружающей среде | от -40 до + 50c |
| Допустимая влажность | 98% |
| Максимальная высота над уровнем моря | 3000 кв.м |
| Масса каждого автомобиля | 13,450 кг |
| Конфигурации антенны, Прием | Конфигурации антенны, Передающий | |||
| 1 | Антенна бегущей волны | 1 | Наклонный ромбический | |
| 2 | Вертикальный полуромбический | 2 | В антенна | |
| 3 | Диполь с наклонной проволокой | 3 | Вертикальный двойной ромбический | |
| 4 | Отвал | 4 | Радиорелейная антенна | |
| 5 | Удочка 3 м, удочка 6-10 м | |||
| 7 | Радиорелейная антенна | |||
| Внутренний вид слева Кабина RX справа Кабина TX | ||
Радиостанция R161-A2M
R161-A2M является уменьшенной версией серии R161-5 и содержится в одном
Укрытие или Кунг перевозили на шасси Зил-131.Версия A2M также оснащена
обеспечивают автоматическую помехоустойчивость ВЧ-связи. Метод достижения помехозащищенности
это скачкообразная перестройка частоты.
Кунг разделен на три комнаты. Самая задняя комната оснащена трехцилиндровым двигателем мощностью 16 кВт. фазный бензиновый генератор. Этот генератор имеет воздухозаборник и горячий воздух. выхлоп через открытые панели в боковой части грузовика.
В этой комнате также находятся два больших узла вентилятора с электродвигателем нагнетателя, которые используются для радиоусилитель крутой, и пустышка с принудительным воздушным охлаждением мощностью 3 кВт.В комнате также есть сетевой фильтр на входе, используемый, когда погрузчик подключен к электросети, доступной в мастерской или других зданий, а зарядное устройство на 30 А использовало для зарядки вспомогательных аккумуляторов.
| Главный генератор. Большое серое поле в правом нижнем углу — это
шкаф воздуходувки, а меньшая серая рамка выше — это фиктивная нагрузка. Также на этой фотографии видны две подставки в виде удочек над каждой дверью. Эти опоры используются для стабилизации тактических штыревых антенн, когда они опускаются на наклонное положение при движении сквозь деревья. В крайнем правом углу изображения виден один из шестидесяти опорные телескопические мачты, на которых крепится большинство антенных решеток. |
| На фотографии показан грузовик с использованием широкополосного диполя VHF.
Через открытую дверцу можно увидеть забор холодного воздуха для генератора. На крыше грузовика можно увидеть два рундука, в которых хранились все антенное оборудование. Над кабиной водителя видна очаг горения бензина. система отопления и вентилятор гриба вместе с фильтрами биологического оружия. |
В центральной комнате Kung находятся двойные усилители мощности и двойная антенна. агрегаты сцепления. Частотное разделение для обоих устройств составляет 30 МГц, и выбор правильного Комбинация усилителей и ответвителя достигается автоматически из основного рабочего консоль.
| Шкафы сцепления | Двойные усилители мощности |
В передней комнате «Кунга» находится главный пульт управления.Это оснащено два радиоприемника, один возбудитель Tx, один блок управления скачкообразной перестройкой частоты, одна частота прыгающий модем, один блок управления настройкой антенны и основная консоль для выбора маршрутизация сигнала и выбор антенны.
| Общий вид главного консоль и оборудование | ||
| Слева виден автоматический кодировщик / декодер Морзе. и связанный с ним телетайп.Агрегаты разработаны и произведены в Восточной Германии. В способны передавать от 12 до 50 слов в минуту. Система также может выбрать передачу с или без печатная копия. |
| Получатель с обозначением R160P | Обозначение возбудителя «Лазурь» |
Вверху слева виден основной приемник, обозначенный как R160P.Этот ресивер модульная конструкция, ядерно-упрочненная и полностью твердотельная. Есть несколько разъемов внизу ствольной коробки. Два разъема используются для ввода данных частотного программирования. когда набор переключен на дистанционное управление. Это программирование имеет форму диода. матрица, расположенная в другом месте системы. Один разъем используется для маршрутизации звука от приемник к различному внешнему оборудованию, включая громкоговоритель, декодер клавиатуры и модем. Ресивер многорежимный и включает режимы AM, FM, USB, LSB, ISB, FSK, FFSK.На коаксиальном кабеле имеется один антенный вход, а другие коаксиальные выводы позволяют ввод / вывод внутреннего стандарта частоты 5 МГц. Эти выходы используются в в сочетании с возможностью скачкообразной перестройки частоты приемника. Одна необычная особенность приемник, заключается в том, что при настройке антенны системы приемник образует балансный мост с возбудитель и выбранная антенна. Затем регуляторы настройки антенны настраиваются на максимальное падение показаний счетчика. Используя выход возбудителя, который составляет всего 10 мВт, антенна настройку можно выполнять без указания вашего местоположения во время настройки или периодов получить только активность.
Вверху справа можно увидеть блок возбудителя, обозначенный «Lazure». Это тоже ядерно-упрочненные и модульной конструкции. Полностью твердотельный и оборудован для обеспечения «Адаптивная к шуму связь» [скачкообразная перестройка частоты] эти радиостанции новейшая техника из СССР. Рисунок разъема на приемнике выглядит следующим образом: повторяется на возбудителе и обеспечивает ту же функциональность. Оба набора можно увидеть выше с соответствующими блоками питания, которые фактически являются одним и тем же блоком, обеспечивающим общность запчастей.Внутренние модули также общие для обоих наборов. Эти входы и выходы, появляющиеся на модулях, которые используются в возбудителе, но не в приемнике, просто завершается фиктивной нагрузкой. Эта практика предполагает продуманный дизайн во время зачатие.
| Колышковая плата, используемая для программирования десяти предварительно установленных частот. Эта peg-board находится под рабочей поверхностью на главной консоли. |
| Ручной доступ и управление для настройка антенны | Адаптивный контроллер шума [Управление скачкообразной перестройкой частоты] |
Вверху слева можно увидеть ручной доступ и контроль для настройки антенны.Единица оснащен десятью ячейками памяти, где могут храниться избранные настройки. Также представлены это аварийные сигналы по КСВ и сбросы аварийного отключения, а также контроль «рабочего» или «Настройка» режимов работы.
Вверху справа можно увидеть адаптивный к шуму контроллер [управление скачкообразной перестройкой частоты]. Обозначенный как R016, это устройство напрямую взаимодействует с приемником и возбудителем. контроль их рабочих частот. Контроллер использует основной или базовый частота, установленная оператором, а затем использует десять подчастот для формирования выбора частоты для перехода.Во время скачкообразной перестройки частоты чистая синхронизация достигается за счет обмен данными между всеми устройствами, оборудованными соответствующим образом и составляющими часть сети. Писатель считает, что частота скачков составляет около 2 в секунду, но неизвестно, узор ортогонален.
| Основная панель управления | Слева видна основная панель управления всей системой. Красный Световые индикаторы в левом верхнем углу — это сигнальные устройства для блокировки частоты, нагнетателей, перегрузок и т. д.Центральная панель обеспечивает операторское управление маршрутизацией звука. В правом верхнем углу подбор антенны. Внизу справа находится регулятор настройки активного HF, установленного на крыше. антенна. Другие элементы управления связаны с усилителями мощности радио и частотой платы привязки. выбор при использовании дистанционного управления. |
Система допускает работу в одночастотном симплексе, симплексном режиме на разнесенных частотах, дуплексная работа на разнесенных частотах. Обложка, которая только что видна на крайних левых крышках поле аудио и системных патчей.Подходящее соединение внутри поля патча будет разрешить ретрансляцию и переключение с телефона на радио (телепатч).
Грузовик может использоваться как станция долгосрочной связи, обеспечивающая радио и телефонная связь между тыловыми и передовыми частями. В своей долгосрочной роли два Шестидесятифутовые мачты будут демонтированы и установлены в поле с использованием стальных оттяжек. поставляется.
На схеме ниже показано, как будет настроена система с приоритетом дается на работу HF или VHF.При работе с приоритетом HF антенна VHF Tx будет широкополосный диполь со встроенной заземляющей пластиной. Антенна VHF Rx будет проводной подключен через балун, затем коаксиальный кабель к антенному переключателю приемника.
В режиме приоритета VHF антенны VHF для Rx и Tx заменяются периодические антенны. В обоих режимах ВЧ-антенны имеют ромбическую нагрузку на 400 Ом и Исключение составляет одиночный диполь длиной 13 м. Все ВЧ антенны питаются от лестничного питателя.
| Антенна HF и VHF схемы конфигурации | ||
R161-A2M Спецификация | |
| Диапазон частот | 1.От 5 до 59,999 МГц |
| Выходная мощность передачи | 1,5 кВт RMS |
| Режимы работы | AM, FM, SSB, ISB, FSK, FFSK |
| Дальность связи (на месте) | 2000 км |
| Дальность связи при движении | 350 км |
| Время настройки на месте бригада из трех человек | 1 час |
| Время настройки мобильного | 50 секунд |
| Второй электрогенератор | EU-131-8-T / 400 8 кВт с приводом от вала отбора мощности |
| Главный электрогенератор | EU-A-16-P / 400 16 кВт бензин |
| Шасси грузовое | Зил-131-Н |
| Масса брутто | 9.53 тонны |
| Тип адаптации | 2 шага частоты |
Антенны | |
| Ромбики | 2 шт. |
| Диполи | 4 шт. |
| Логпериод | 2 шт. |
| Широкополосный диполь | 1 шт. |
| Тактические кнуты 3 метра | 2 шт. |
| 4 метра HF Whip | 1 шт. |
| Активная антенна от 1 до 14 МГц | 1 шт. |
| R326M Ресивер | Слева виден постоянно настраиваемый приемник R326M.Поскольку основной приемник настраивается на частоту с помощью десятичных переключателей, поисковая настройка затруднена и требует много времени. R326M предназначен именно для этой цели. Когда желаемая сеть обнаружена, информация, отображаемая на цифровом считывающем устройстве 326, передается в основные наборы и сетка начинается …. |
Надеюсь, вам понравилось читать о серии R161-5. Содержание представляет двенадцать месяцев исследований, проведенных в основном через Интернет.
Джо Белл G4PMY, член Общества старинных и военных радиолюбителей (VMARS).
Посетителей этой страницы с 10 декабря 2000 г. Последнее обновление 3 января 2003 г.
Вернуться на главную страницу ваших статей.
Домашняя страница Army Radio Sales Co.
Продам Урал
За последние пару месяцев компания ADG Mobility провела испытания моделей грузовиков URAL Next с колесной формулой 4 × 4 и 6 × 6 на испытательном полигоне Геротек. Урал. Продажа мотоциклов в городе Хендерсон, штат Невада. С самого начала они были оснащены исключительно оранжевой кабиной водителя для использования в Сибири и других отдаленных регионах, чтобы иметь возможность лучше определять местонахождение транспортных средств с воздуха.Окрашенный в соответствующую российскую трехцветную смесь Camo Paint, мотоцикл обладает военными чертами, например, быстрым запуском и возможностью электрического запуска. Также можно было заказать подогреватель бензинового двигателя мощностью 17 киловатт, влияющий на охлаждающую жидкость и моторное масло. Покупайте советские классические автомобили времен Второй мировой войны ГАЗ-67, ГАЗ АА и БА 64. Для работы веб-сайта необходимы необходимые файлы cookie, например Мы перевозим товары военного назначения по всему миру. Мы выступаем консультантами по военным закупкам. В частности, были увеличены размеры используемых шин и внесены незначительные изменения в систему полного привода.Продажа первоклассных советских грузовых автомобилей и кемперов УРАЛ-375Д. FR 1/1978. Готово к работе с V5. Более подробную информацию об использовании файлов cookie можно найти в нашей политике конфиденциальности, где вы можете изменить свои предпочтения в любое время. Продажа грузовых автомобилей Урал 4320, 375 серии 6х6. 1 октября 2020 г. — Изучите доску Джоэла Хитона «URAL Trucks» на Pinterest. За 3000 фунтов стерлингов зарегистрированный на дорогах Великобритании военный образец Ural Star. Этот мотоцикл использовался на военном шоу и подготовлен как российский военный мотоцикл.После окончания войны Уральский завод приостановил выпуск военной техники. Модель Patrol. Грузовики УРАЛ 4320, поиск и объявление новых и б / у грузовиков УРАЛ 4320 на продажу — Autoline USA Категория — Двигатель — Размещено более 1 месяца. B-8460 Oudenburg — Б / у, 13,250 кг, 124 кВт (169 л.с.), Бензин, 6×6, Полный привод. Колесная формула Урал-4320 была разработана для перевозки грузов, людей и прицепов по всем типам дорог и местности. 2010 Урал Урал, Продам Урал Красный Октябрь 2010 1wd. Вы можете выбрать, какие файлы cookie принимать на сайте www.truckscout24.com. Больше. Продажа и аренда старинных автомобилей Советской армии для съемок. В результате фактически доступны десять передач. Наша компания является официальным дилером ОАО «Уральский автомобильный завод — УралАЗ». Они являются вашими партнерами, чтобы снизить эксплуатационные расходы, максимально увеличить время безотказной работы и обеспечить безопасность, бдительность и комфорт водителей. «Лучший грузовик в мире». НАМИ-020 строился до 1956 года под руководством инженера М.И. Коротонощко. Нажимая «Принять», вы соглашаетесь на использование аналитических файлов cookie (которые используются для сбора информации о том, как используется веб-сайт и для улучшения наших предложений), а также на использование файлов cookie отслеживания (как с www.truckscout24.com и наши доверенные партнеры), последние из которых используются для определения продуктов, представленных вам на нашей странице и в других местах, и для измерения количества посетителей на нашем веб-сайте. Просмотрите наш перечень новых и подержанных военных грузовиков на продажу рядом с вами на TruckPaper.com. Доступна дорожная регистрация на чешский классический автомобиль. Ремонтируем военную технику. Урал — 375 Д Д 6х6 — Автокран. В некоторых версиях также используются специальные кабели, которые выдерживают сильную жару или холод. Все права защищены.В качестве двигателя используется четырехтактный бензиновый двигатель V8. Автобус с экипажем. Просмотрите широкий ассортимент новых и подержанных военных грузовиков на продажу в Великобритании. С этого года в серийное производство поступил Урал-375Д, кабина которого полностью сделана из металла. Автомобиль строился в различных модификациях, причем самый известный, Урал-375Д, также в больших количествах поступал в ГДР NVA. Весной 1959 года были проведены дальнейшие испытания модернизированных опытных образцов, на которых также были созданы машины типа Урал-375Т. К 1958 году завершились обширные испытания опытных машин.Урал-4320 (рус. Урал-4320, текущее написание производителя — УРАЛ-4320) — российский полноприводный грузовик с капотным рулем и формулой привода 6х6. Урал-4320 — универсал. -дорожный автомобиль 6×6, произведенный на Уральском автомобильном заводе в Миассе, Россия для использования в российской армии. Все три оси работают постоянно. Найдите лучшие предложения сегодня! ЗИЛ-157 был стандартным советским грузовиком, пока его не сменил Урал-375Д, который стал стандартным советским грузовиком в 1979 году.С 1965 по 1981 год импортировали только Урал 375Д, всего около 3700 машин. 2017 год. Это было необходимо для выживания в случае поломок или аварий вдали от цивилизации. В 1977 году появился Урал-4320 — гораздо более экономичный преемник модели с современным дизельным двигателем. Вы можете отдохнуть и сдвиньте для проверки. Изменения по сравнению с предыдущей моделью включают новый двигатель, увеличенный капот, а также обновленные топливные, охлаждающие и электрические системы, которые были внесены одновременно с множеством других модификаций деталей.Ой … Вы перешли на страницу, которая кажется очень популярной. Спецмашина. Мы обеспечиваем комплексную логистику военной техники. Мы используем веб-аналитику, чтобы лучше понять, как посетители используют TruckScout24. Помимо стандартной версии с платформой и тентом, НВА также использовала различные специальные версии, в том числе автоцистерны, такие как модель АС-5.5-375 на 5500 л топлива или тягачи Урал-375С и Урал-377С. Мы продаем чехословацкие классические автомобили Tatra 805, Praga PLDVK и OT-810.Если вы хотите сузить результаты поиска, вернитесь на верх страницы и воспользуйтесь опцией «расширенный поиск», а затем укажите марку, модель, цену и / или местонахождение интересующих вас подержанных грузовиков. Самосвал. Сегодня Урал по-прежнему активно выпускает качественные мотоциклы с коляской. Высокая проходимость достигается за счет типовых шин тракторного профиля и переменного давления в шинах во время движения. Самосвал. Однако на этом этапе вся линейка моделей уже не производилась.Уведомление о новых объявлениях. В серийных автомобилях использовался двигатель ЗИЛ-375 (ЗИЛ-375). В Национальной народной армии (NVA) максимальная мощность двигателей была уменьшена до 128 кВт (175 л.с.). Сохранено Matt & Kate’s Customs Первые идеи по разработке внедорожного военного грузовика были представлены в Советском Союзе уже в 1953 году. Страница 1 из 2 Все документы и функциональные образцы отправились в Уральский автомобильный завод имени Сталина (с 1961 года Уральский автомобильный завод) , где завершилась финальная работа.Функциональные файлы cookie позволяют использовать такие удобные функции, как персонализация сайта. Бортовой грузовик. Поставляем деактивированное деко российское оружие. Купить излишки российской армии (военные столовые и укрытия КУНГ для армейских грузовиков.) Продажа великолепных российских дизельных грузовиков УРАЛ-4320 и кемперов. Предлагаем чешское военное снаряжение. Объявление о продаже грузовика шасси УРАЛ 4320, 6х6 из Литвы. Эти рекламные объявления основаны на вашем поведении в Интернете, например Купить сейчас. Автомобиль Урал NEXT предлагается по оптимальной цене и отличается выгодной стоимостью владения по сравнению с отечественными и зарубежными конкурентами.Мы продаем старинные российские внедорожники УАЗ-469, УАЗ-31512, УАЗ-452 и ГАЗ-69. Тягач 8х8. Вы можете согласиться или возразить против них. В итоге к серийному производству была одобрена только версия с тремя осями. Однако на машине использовалось два двигателя. Урал — 375 Д Д 6х6 — Автокран. Вскоре на смену Урал-375Д пришел Урал-4320. Модель Red October имеет раму коляски модели «Урал Ретро» с более низким центром тяжести. На картинках показан предложенный экземпляр. К концу 50-х компания отделилась от правительства.В 1982 году семейство автомобилей Урал 375Д было снова переработано. Продам грузовик высокой экономичности и надежности. Если вы хотите изучить увлекательный ассортимент этого грузовика «Урал», посетите сайт Alibaba.com, который может похвастаться одними из лучших детских товаров и аксессуаров. Описание переходника для переоборудования распредвалов старого типа на резьбу m6, необходимую для электронных систем зажигания совек. Запчасти? Со складным ветровым стеклом и полностью складывающимися боковинами они были пригодны для авиаперевозок военными.Дополнительное оборудование также включало дополнительный бак на 60 литров, гидравлику для опускания запасного колеса, обогрев кабины водителя и дополнительные уплотнения различных узлов привода для глубоководных переходов. Год выпуска: 1990. Представлен в 1976 году, выпускается до сих пор. Запросить цену. ТЕЛЕФОН +375 29 652 88 64 (Viber, WhatsApp) E-MAIL [email protected] Мы экспортируем чешские армейские грузовики Tatra 815 и Tatra 813; купить чехословацкие бронетранспортеры ОТ-64 СКОТ. Урал экологичен и подходит для детей любого возраста.Спецмашина. Если вас интересует любой из вышеперечисленных подержанных грузовиков, выставленных на продажу, установите флажок рядом с рекламой и добавьте его в избранное или сравните с другими интересными предложениями. Для тех, кто рассматривает очень способный грузовик повышенной проходимости, как Урал, неизбежно встанет вопрос о поставках запчастей. Вы можете найти отпечаток здесь. Если вас интересует любой из вышеперечисленных б / у грузовики Урал, нажмите на флажок рядом с рекламой и добавьте его в избранное или в сравнение с другими интересными предложениями.Грузовики УРАЛ уже в […] Мы отправляем товары военного назначения в Африку. € 9.720, — (€ 11.761, -Цена брутто) 9.127 км. Также ставилась задача сократить разрыв между меньшим ЗИС-151 и большим ЯАЗ-214 или КрАЗ-214. Мы находимся в Чехии. УРАЛ-4320 и УРАЛ-5557. ЗИЛ-375 мало отличается от ЗИЛ-6Э129 другим карбюратором и другой настройкой двигателя; ЗИЛ-375 имеет такую же номинальную мощность 132 кВт (180 л.с.), но значительно эластичнее. Урал-375Д был одним из стандартных автомобилей Советской Армии и играл важную роль в качестве транспортного средства в различных армиях бывшего Восточного блока.По своим возможностям он очень похож на грузовики ЗИЛ-131 и КАМАЗ-4310. Уральские грузовики не просто работают. Ознакомьтесь с нашим полным ассортиментом мотоциклов Урал онлайн на bikesales.com.au — сайте объявлений номер 1 в Австралии о мотоциклах. Тягач 6х6. Также на опытном автомобиле ЗИЛ-Э167 были установлены два двигателя типа ЗИЛ-375, приводящие в движение колеса с левой или с правой стороны, как и в, Концепт привода, постоянный полный привод формулы, 6х6, Коробка передач ЯМЗ. -204U, механическая, пять передач + R-передача, 1-я передача несинхронизированная, передаточные числа 5.62 / 2,89 / 1,64 / 1,00 / 0,724 / R = 5,3, раздаточная коробка механическая, двухскоростная, с блокировкой, регулировка напряжения электронных полупроводниковых контроллеров, бесконтактная, фара головного света h5 галогенная 55/65 Вт, водонепроницаемая. Мы закупаем бронетехнику, грузовики и танки для наших клиентов и кинематографистов. Военный грузовик Урал-4320 является дальнейшим развитием предыдущего Урал-375Д. Его разработка началась в 1972 году. Они подвешены на листовых рессорах, сзади в виде двухосной тележки, то есть грузовиков в продаже: 177 грузовиков — Найти грузовики на Коммерческий грузовик трейдер.© Авторское право 2020 by TruckScout24 GmbH. Сделайте Урал. КПП Днепр МТ с КПП рг урал к750 м72. Импорт и экспорт российской военной техники. При длине каната 65 м и толщине каната 17,5 мм он мог прикладывать максимальное усилие в 70 кН. Установите несколько фильтров, чтобы получить более релевантные результаты. Продается экспедиционный грузовик УРАЛ 4320 6х6 для бригады из 4 человек, зарегистрированный как автодом в Нидерландах. Мы действуем как агенты военной техники. Серийное производство грузовиков началось в ноябре 1960 года, первые десять укомплектованных автомобилей покинули завод 31 января 1961 года.Это соответствует свободно поднимаемой нагрузке почти в семь тонн. Доступна дорожная регистрация на чешский классический автомобиль. Copyright © Mortar Investments 2010-2020, Масса пустого шасси с лебедкой не менее 8400 кг (вместе с кузовом), Средний запас хода с запасом 500–550 км, Средний расход топлива 45–50 л / 100 км, Рама клепаная продольно и поперечно элементы, Буксирные крюки два жестких буксирных крюка спереди, буферизованное дышло сзади, Трубчатые шины 14.00-20 для переменного давления воздуха, Давление в шинах, регулируемое от… до 0.5–3,2 кп / см2, восьмицилиндровый четырехтактный двигатель Otto, с жидкостным охлаждением, четырехкабельный карбюратор для приготовления смеси типа K-89A, разрешенное топливо Карбюраторное топливо с октановым числом не менее 76, номинальная мощность 132 кВт (180 л.с.) при 3200 об / мин , Самый низкий удельный расход топлива 326,4 г / кВтч (240 г / л.с.ч), порядок зажигания, весь двигатель 1–5–4–2–6–3–7–8, порядок цилиндров ряд цилиндров слева 1–2–3–4, Порядок цилиндров, правый ряд цилиндров 5–6–7–8, Давление масла при прогретом двигателе от 1 до 5,5 бар, Управление клапаном верхнего клапана, два клапана на цилиндр, Циркуляция давления в системе смазки / распыление масла, двухступенчатая грубая / тонкая Топливный фильтр с водоотделителем. Такой же двигатель устанавливался и на гораздо более тяжелом ЗИЛ-135.Найдите идеальный грузовик на Truck Locator UK — страница 1 из 1 Мы поставляем руководства для военных автомобилей и двигателей. Поскольку в 1993 г. возникли проблемы с поставкой дизельных двигателей для Урал 4320 из-за аварий на заводе-изготовителе двигателей КАМАЗ, производство было прекращено несколько позже запланированного срока. Трайк на продажу Clacton-on-Sea, Essex 2003 Урал с оппозитным двигателем 750 куб. См. Полностью восстановлен с полной реконструкцией. Просто чтобы убедиться, что все в порядке, новое прокладочное масло… Для достижения высокой проходимости на бездорожье это было необходимо, в том числе прочее, чтобы части электрической системы были водонепроницаемыми.ALIENTAC Hobbie просмотров 38,479 Сортировать по. 2017 Уральский патруль. Если вас интересует покупка грузовиков УРАЛ (цена, модификации, условия) — свяжитесь с нами! листовые рессоры установлены с возможностью вращения посередине, а оси закреплены на концах. на просмотренных вами транспортных средствах, предоставляя вам более релевантный контент. Они перестали производить военную технику. Больше. Оптовая продажа российских ящиков для боеприпасов и ящиков для боеприпасов. Предлагаемые здесь к продаже грузовики Урал отличаются прочностью по качеству, изготовлены из твердых пластиков и металлов.Обратите внимание, что ограничение файлов cookie может повлиять на функциональность веб-сайта. Размеры укрытия УРАЛ-375Д КУНГ. 1-12 из 12. В частности, это включало тросовую лебедку, прикрепленную к задней части, которая приводилась в действие двигателем транспортного средства через ответвленную трансмиссию. Урал… TruckScout24 и наши партнеры используют сторонние файлы cookie для отображения персонализированной рекламы на других веб-сайтах. Мы закупаем русские, чехословацкие и восточногерманские классические автомобили для фильмов. Таким образом, автомобиль остается готовым к запуску даже при очень низких температурах.Мы продаем полный модельный ряд грузовых автомобилей УРАЛ 4320, 375, 375Д, 43206, 5557, 55571 и их модификаций. Он был широко распространен на территории СЭВ и относился к классу ниже КрАЗ-255. КОРОБКА ПЕРЕДАЧ Днепр МТ с КОРОБКОЙ ПЕРЕДАЧ RG Ural K750 M72 ост. Выводим из эксплуатации и демилитаризуем товары военного назначения. Мы экспортируем чешские бывшие армейские грузовики Tatra 815 и Tatra 813; купить чехословацкие бронетранспортеры ОТ-64 СКОТ. Вы можете изменить свои предпочтения в любое время, посетив нашу страницу конфиденциальности, которую можно найти здесь. В продаже гусеничные и колесные амфибии (БВ 202, БВ 206, Сису Насу, АТС-59Г и ЛуАЗ-967).Комфорт Каждый компонент в грузовике Урал NEXT создан для комфорта водителя и пассажиров — новая традиционная кабина, сиденье водителя с пневмоподвеской, тепло- и шумоизоляция и оптимальный микроклимат. Урал КПГ. Описание УРАЛ Монстр 6х6 ДИЗЕЛЬ (ДИЗЕЛЬ) УРАЛ Монстр 6х6 Дизель — могучий Урал 6х6, легендарный дорожной репутации, блокировка дифференциалов (ДИЗЕЛЬ), 5 ступенчатая коробка, центральная подкачка шин, всего 17000 км от новых. Регистрируем армейскую технику. Особой потребности не было, и они начали добавлять модели для коммерческого рынка.Мы продаем запчасти для российской военной техники, танков и грузовиков (двигатели, гусеницы, трансмиссии и многое другое). В то время Минобороны сформулировало целый ряд критериев, которым должна была соответствовать новая машина. У грузовика пятиступенчатая механическая коробка передач и двухступенчатая раздаточная коробка. [Часть 2] Cross-RC UC6 1/12 6X6 Military Off Road 6WD RC Tractor Kit Review — Продолжительность: 2:35. Фактически было спроектировано целое семейство грузовиков, производящих модели с двумя (формула привода 4 × 4), тремя (6 × 4 и 6 × 6) и четырьмя осями (8 × 4 и 8 × 8).ГАЗ-66 — облегченная версия таких грузовиков с колесной формулой 4х4. Связаться с продавцом. Официально импорт начался в 1969 году, и на самом деле некоторые Урал-375 первой версии поступили в ГДР с 1964 года. После того как IFA G5 был снят с производства, Урал быстро превратился в стандартную машину для множества различных задач. Урал-6370. Мы ремонтируем, ремонтируем, ремонтируем, перекрашиваем, реконструируем и переделываем армейскую технику. Примерно в это же время появился Урал-377 — гражданская версия без полного привода. Урал-М. Российский внедорожник — уникальная проходимость и максимальная выгода.2021 Ural Gear Up — Flat Black Off-Road Call for Price Бесплатная доставка по всей стране 2021 Ural Gear Up — OD Green $ 19 947 Бесплатная доставка по стране 2021 Ural Gear Up — Off-Road с обтекателем 21 478 долларов Бесплатная доставка по всей стране 2021 Ural Gear Up — Sahara 20 467 долларов Ural Gear Up — серый шифер в продаже за 19 279 долларов. Велосипед проехал 17000 км (около 10000 миль). До 1964 года строились только автомобили Урал-375 с брезентовой крышей в качестве крыши. Имея на продажу много советских военных излишков, мы предлагаем советские танки Т-55 и Т-34, российские бронемашины БРДМ-2 и БТР-60, советские тяжелые военные грузовики ЗИЛ, ГАЗ, УРАЛ, КРАЗ и КАМАЗ, а также эвакуационные танки. ВТ-55.Опытным образцам предоставили двигатель ЗИЛ-6Э129 (ЗИЛ-6Э129), который вырабатывает мощность 132 кВт при рабочем объеме около 7 литров. продам мотоцикл урал пара днепр клапанные крышки в отличном состоянии. Продажа российских военных самолетов (МиГ-21 Ми-2). Мы обеспечиваем обслуживание и ремонт армейской техники. Имея на продажу много советских военных излишков, мы предлагаем советские танки Т-55 и Т-34, российские бронемашины БРДМ-2 и БТР-60, советские тяжелые военные грузовики ЗИЛ, ГАЗ, УРАЛ, КРАЗ и КАМАЗ, а также эвакуационные танки. ВТ-55.Мы используем необходимые файлы cookie, чтобы улучшить ваше взаимодействие с пользователем на нашем веб-сайте и предоставить персонализированный контент. Они были переданы автомобилестроительному институту НАМИ в Москве для разработки соответствующих опытных образцов. 2020 Ural Gear-up Gobi Camo — Цветовая схема Gobi Camo по индивидуальному заказу — По индивидуальному заказу с затемненной трансмиссией — Светодиодные прожекторы для коляски на бампере — Впрыск топлива, трехдисковые тормоза, гидравлический рулевой демпфер — Сиденье Enduro, запасное колесо, задняя стойка, лопата , и jerr… 2020 Урал…Hörnli Mit Cervelat, Зоопарк Оснабрюк Бизон, Kleines Schloss Babelsberg öffnungszeiten, Создайте загрузочный USB-порт Windows 10 Uefi на Mac, Globus Baumarkt Wetzlar,
Mental Советские экспериментальные внедорожники времен холодной войны
Советская автомобильная промышленность в 1950-х / 60-х годах могла считаться консервативной, по крайней мере, в гражданской сфере. С другой стороны, военная техника СССР тогда находилась в начале нового этапа, проще говоря. Это было начало многих удачных или неудачных прототипов.
Гонка с Соединенными Штатами за мировое господство только началась, и лучшие инженеры с обеих сторон должны были проявить все свои силы. Никаких правил не было. Они начали с чистых идей и оригинальности, через старые и проверенные конструкции и заканчивая случайным кражей. Буквально нет запретов.
Внедорожники
Прототип ЗиС 157, 1956. Фото предоставлено ⒸЕвгением Кочневым, Колеса.ру. Внедорожник ЗИС-Э134 Модель №3 1956 года. Фото предоставлено ⒸЕвгением Кочневым, Колеса.ру. ЗИС-Э134.Фото: ⒸЕвгений Кочнев, Колеса.ру. Опытный образец внедорожника на базе ЗИЛ-157 — ЗИЛ-157Р. Фото: ⒸЕвгений Кочнев, Колеса.ру. 2,5-тонный автомобиль ЗИЛ-157Р на шести арочных шинах. Фото: Евгений Кочнев, Колеса.ру. Экспериментальный автомобиль ЗИЛ-136, 1957 г. Фото: ⒸЕвгений Кочнев, Колеса.ру.ЗИЛ-136 с несущим кузовом и безрамными арочными шинами. Фото: ⒸЕвгений Кочнев, Колеса.ру. Оригинальный БТР-Э152В. Фото: ⒸЕвгений Кочнев, Колеса.ру.ЗИЛ 132
Трехосный 2.5-тонный грузовик ЗИЛ-132 с кабиной от ЗИЛ-131. 1960. Фото: ⒸЕвгений Кочнев, Колеса.ру. Вариант трехосного вездехода ЗИЛ-132 с арочными шинами. Фото: Евгений Кочнев, Колеса.ру.ЗИЛ-132 с автоматической трансмиссией и 24-дюймовыми шинами, 1961 год. Фото: Евгений Кочнев, Колеса.ру. Опытный 4-тонный амфибия ЗИЛ-132П. 1969. Фото: ⒸЕвгений Кочнев, Колеса.ру. Вид сзади того же автомобиля. Фото: ⒸЕвгений Кочнев, Колеса.ру. Необычный вид амфибии ЗИЛ-132П без тента.Фото: ⒸЕвгений Кочнев, Колеса.ру. Испытание амфибии ЗИЛ-132П на Москве-реке. Фото: ⒸЕвгений Кочнев, Колеса.ру. Первое применение газотурбинной ВСУ на ЗИЛ-132П. Фото: Евгений Кочнев, Колеса.ру. 5-тонный прототип седельного тягача ЗИЛ-132Р в 1974 году. Фото: Евгений Кочнев, Колеса.ру.ЗИЛ-132Р. Фото: ⒸЕвгений Кочнев, Колеса.ру. Испытания грузовика ЗИЛ-132Р на пересеченной местности. Фото: ⒸЕвгений Кочнев, Колеса.ру. Экспериментальный многоцелевой трехосный седельный тягач ЗИЛ-132РВ в 1976 году.Фото: ⒸЕвгений Кочнев, Колеса.ру. Пятиосный вариант ЗИЛ-132РВ. Фото: ⒸЕвгений Кочнев, Kolesa.ru. Грузовик КрАЗ-Э260Е с газовой турбиной. Фото: ⒸЕвгений Кочнев, Колеса.ру. Двухступенчатая газотурбинная установка ГАЗ-99Д мощностью 350 литров. от. Фото: ⒸЕвгений Кочнев, Колеса.ру. Профиль КрАЗ-Э260Э в 1974 году. Фото: ⒸЕвгений Кочнев, Колеса.ру. Вторая версия КрАЗ-2Е260 с газовой турбиной мощностью 360 л.с., 1976 год. Фото: ⒸЕвгений Кочнев, Колеса.ру.С-3 на шасси Москвич-415 с пневмогусеницами.Фото: Евгений Кочнев, Kolesa.ru. Семитрак С-3 во время испытаний на воде в 1962 году. Фото: ⒸЕвгений Кочнев, Kolesa.ru.C-3MU с пневмогусеницами на модели C-3M. Фото: ⒸЕвгений Кочнев, Колеса.ру. Опциональный вариант С-3МУ на базе ГАЗ-69М с такими же пневмогусеницами. 1968. Фото: ⒸЕвгений Кочнев, Колеса.ру. Прямой вид на пневмоколесные пути. Фото: ⒸЕвгений Кочнев, Колеса.ру. Вид сзади С-3МУ с парой пневмогусениц. Фото: ⒸЕвгений Кочнев, Колеса.ru.НАМИ-044Э на четырех колесных катках в 1959 году. Фото: ⒸЕвгений Кочнев, Колеса.ру. Внедорожник ЗИЛ-132С на четырех пневмоколесных катках, 1964 год. Фото: ⒸЕвгений Кочнев, Kolesa.ru.ZIL -132С на укороченном шасси ЗИЛ-157К с кабиной ЗИЛ-164. Фото: ⒸЕвгений Кочнев, Колеса.ру. Он мог развивать скорость до 55 км / ч, но был нестабильным и сложным с точки зрения управления движением. Фото: Евгений Кочнев, Колеса.ру. Экспериментальный внедорожник НАМИ ЭТ-8 в 1961 году. Фото: ⒸЕвгений Кочнев, Колеса.ru.Испытания ЭТ-8 и его первое публичное выступление в прессе. Фото: Евгений Кочнев, Колеса.ру. 5-тонный многоцелевой НАМИ-094 с более мощным дизельным двигателем ЯМЗ-238, 1963 год.
