ЗиЛ-131-советский грузовик повышенной проходимости выпускавшегося с 1966 по 2002 год. Выпуска грузовика был налажен на Московском Заводе имени Лихачева ЗиЛ. Грузовик должен был прийти на смену грузовику ЗиЛ-157. Грузовик предназначен для перевозки грузов и буксировки прицепов/орудий по шоссейным и грунтовым дорогом, а также бездорожью. Имеет грузовое отделение приспособлено для перевозки людей в деревянном кузове со складными скамейками вдоль бортов.
История создания
История производства грузовика началась в 1956 году, когда конструкторы ЗиЛа представили партийным чиновникам опытный образец ЗиЛ-131 созданный на базе ЗиЛ-132. Параллельно с ЗИЛ-131 разрабатывался грузовик ЗиЛ-130. Грузовик успешно прошел испытания на автомобильных полигонах и различные климатические тесты. В 1961 году грузовик планировалось запустить в массовое производство, но из-за различных бюрократических проблем производство задержалась на пять лет. За время задержки грузовик продолжался совершенствоваться, о чем говорит первая модернизации машины спустя 20 лет производства. Во время проектирования ближайшим конкурентом ЗиЛ-131 был ЗиЛ-132 с колесной формулой 6х6 имевший равноудаленные мосты с более широкими колесами. Тактик-технические характеристики ЗиЛ-132 были выше, чем у ЗиЛ-131, но ЗИЛ-131 был дешевле и проще в производстве.
Хоть и ЗИЛ-131 должен был заменит ЗИЛ-157 (года производства 1958-1994) им было суждено производиться вместе в одних и тех же цехах московского завода ЗИЛ на протяжении 25 лет. Производство ЗИЛ-131Н продолжалось до 1994 на московском заводе ЗИЛ (по некоторым данным до 1990 года), производство грузовика прекращено с началом производства ЗИЛ-4334. Производство грузовика было продолжено в Новоуральске на автомобильном заводе АМУР до 2010 года, с 2003 года была начато производство грузовика АМУР-531350, грузовик представлял копию ЗИЛ-131, но с дизельным двигателем. Производство ЗИЛ-131 было полностью завершено на заводе АМУР в 2011 после его банкротства. Шасси грузовика стала платформой для создания множества фургонов и специальной техники для военных и гражданских нужд. В 1974 машина была удостоена Государственного знака качества.
На грузовом шасси ЗИЛ-131 можно встретить автокраны, военные КУНГи (командные, радиостанции, мобильные мастерские и т.
д.), машины для обслуживания аэродромов и самолетов, пожарные машины, военные грузовики для перевозки личного состава, РСЗО «Град-1» и «Катюша» и т.д. КУНГи военных ЗИЛ-131 оборудовались фильтровентиляционной установкой ФВУА-100Н-12, способная очищать воздух от радиоактивной пыли и газовых отравляющих веществ, при этом создается избыточное давление, которое не позволяет проникать воздух с улицу в кузов через щели.
За время производства было выпущено 998 429 грузовиков ЗИЛ-131 и его модификаций. С 1987 по 2007 год было произведено 52 349 грузовиков ЗИЛ-131Н. Максимальный объем производства грузовика пришёлся в 1980-ые годы, ежегодно завод выпускал с конвейера почти по 50 000 ЗИЛ-131 в год. Над производством грузовиков на заводе трудился штат из 120 000 сотрудников. Во время Афганской войны военные грузовики ЗИЛ-131 стали кустарно вооружать зенитными пушками ЗУ-23-2 или автоматическими миномётами «Василек», данный способ кустарной модернизации продолжали использовать во время двух Чеченских компаний и во время военного конфликта на Востоке Украины.
Конструкция
1 — ведущий фланец цапфы поворотного кулака 2 — шинный кран 3 — тормозной барабан переднего колеса 4 — переднее колесо с пневматической шиной переменного давления 5—продольная листовая рессора 6—педаль сцепления 7 — продольная рулевая тяга 8 — рулевой механизм 9 — передний буфер 10 — лебедка барабанного типа с червячным редуктором 11 —трубчатый масляный радиатор смазки двигателя 12 — масляный радиатор гидроусилителя рулевого управления 13 — бачок насоса гидроусилителя 14 —- радиатор охлаждения двигателя 15 — маслоналивная горловина с фильтром вентиляции картера двигателя 16 — компрессор пневматической системы привода тормозов и централизованной подкачки шин 17 — воздушный фильтр 18 — двигатель 19 — педаль ножного тормоза 20 — рулевое колесо 21 — рычаг коробки передач 22 — рычаг переключения передач раздаточной коробки 23 — педаль управления дроссельной заслонкой карбюратора 24 — рычаг включения лебедки 25 — рычаг ручного тормоза 26 — воздушный баллон для сжатого воздуха 27 — трубка вентиляции картера коробки передач 28 — трубка выпуска воздуха из воздухораспределительного клапана 29 — трубка подвода воздуха в топливные баки 30 — задний кронштейн установки кабины 31 — электромагнитный воздухораспределительный клапан для автоматического включения переднего ведущего моста 32 — топливный бак 33 — карданный вал привода среднего ведущего моста 34 — глушитель шума выпуска отработавших газов 35 — труба глушителя 36 — карданный вал привода заднего моста 37 — верхняя реактивная штанга подвески заднего моста 38 — нижняя реактивная штанга подвески 39 — заднее колесо 40 — розетка для переносной лампы 41 — задний буфер рамы
ЗиЛ-131 представляет собой рамный грузовой автомобиль с колесной формулой 6х6.
Все ТТХ создавались изначально под военные нужды, что подразумевает достаточно мощный мотор и крепкой рамой, возможность буксировки орудий и преодолевание водных препятствий в брод. Масса машины 6135 кг, грузоподъемность 5 тонн по шоссе и 3,5 тонны по грунтовым дорогам. Машина пригодна для эксплуатации во всех условиях, включая тропические, в любое время года при температуре от -40 до +55 градусов Цельсия. Машина оснащена 5 ступенчатой коробкой передачи с возможностью выбора понижающей передачи (1-ая передача используется при большой загруженности или подъеме в гору), передний привод можно отключать с помощи коробки передачи или электропневматическим приводом с помощи тумблера из кабины авто. Кабина авто представляет из себя цельнометаллический кузов в котором размещается водитель и два пассажира на отдельном двойном диване, под которым располагается небольшой багажник. Первые кабины для ЗИЛ-131 использовались от ЗИЛ-130, были заменены по просьбе военных. И наоборот Кабина термоизолирована, для отопления салона используется печка, использующая систему охлаждения двигателя.
Машина обладает отличными характеристиками для езды по бездорожью за счет полного привода 6х6 с возможностью регулировки давления на грунт с помощи централизованной подкачки шин из кабины машины прямо во время движения. Централизованная подкачка шин повышает живучесть машины во время прокола/прострела колеса, подкачивая повреждённое колеса пока машина не доберётся до безопасного места или автомастерской.
Как правило на ЗИЛ-131 ставился карбюраторный 8-и цилиндровый V-образный двигатель объемом 6,28 литра. Мощность двигателя составляет 150 л.с., «пожирает» бензин А-76 из двух баков по 170 литров. Расход топлива по шоссе составляет 35 литров на 100 км и 60-70 литров при езде по пересеченной местности. Расход топлива при максимальной загрузке по бездорожью достигает 100 литров на 100 км. Запас хода 600-630 км. Двигатель обеспечивает максимальную скорость 85 км/час, крейсерскую скорость 50-60 км/час.
Основные модификации:
- ЗИЛ-131А-автомобиль имеет упрощенную сборку, посредством замены герметичных-экранированных электроприборов простыми приборами.
Стали выпускать в январе 1971. Появления данной модели связано с тем, что автомобиль перестал быть сугубо военным и его унифицировали для гражданских задач. - ЗИЛ-131Н-модернезированный вариант грузовика выпускался с 1986 года. Модернизированный вариант ЗИЛ-131 стали выпускать с дизельными двигателями ЗИЛ-131Н1 (Д-245.20-105л.с.) и ЗИЛ-131Н2 (ЗИЛ-0550, 132-л.с.), новый карбюраторный двигатель отличался более высокой степенью сжатия и возможности использовать в качестве топлива бензин марки А-76 и АИ-93. Ресурс двигателя ЗИЛ-5081 увеличен до 250 00 км
- ЗИЛ-131В-сиделный тягач имел сцепное устройство для транспортировки прицепов. Сидельный тягач послужил базой при создании автопоезда ЗИЛ-137 с колесной формулой 10х10
- ЗИЛ-131Д-самосвал, не получил распространения, производство было свернуто
- ЗИЛ-131Х-вариант грузовика адаптированный для использования в тропических и пустынных климатах
- ЗИЛ-131-137Б автопоезд с колесной формулой 10х10. Шасси часто использовалась при создании аэродромных пожарных машин, пусковых ракетных установок
Стали выпускать в январе 1971. Появления данной модели связано с тем, что автомобиль перестал быть сугубо военным и его унифицировали для гражданских задач.
Шасси часто использовалась при создании аэродромных пожарных машин, пусковых ракетных установокЗаключение
Грузовик по праву вошел в историю советского. Грузовики ЗИЛ-131 еще долго будут ездить по дорогам стран бывшего СССР и дружественных стран. Даже спустя несколько десятков лет бывшие водители с уважением отзываются о машине за ее качество, надежность и простоту обслуживания. Даже в мороз -30…-50 водители умудряются его заводить без проблем предварительно налив в карбюратор бензин и прогрев картер двигателям паяльной лампой. Отличная проходимость обеспечивается полным приводом 6х6 с возможностью регулировки давления в шинах. Машина имеет «спартанский» набор комфорта для водителей состоящий из ручных стеклоподъёмников и печки способной протопить салон машины до состояния «бани». Машина не рассчитана на дальние поездки из-за прожорливости и крейсерской скорости 50-60 км/час. Среда обитания грузовика-лесные дороги поля. 131-ый ЗИЛ еще долго будет служить в пожарной охране и выполнять боевые задачи в армии.
| Колесная формула | 6х6 |
| Тип подвески | рессорная |
| Двигатель | ЗИЛ-131, карбюраторный, 8-целендровый, V-образный |
| Объем двигателя | 6 литров |
| Мощность | 150 л.с. |
| Топливо | АИ-72 и АИ-76 |
| Объем бака | 2х170 |
| КПП | пятиступенчатая |

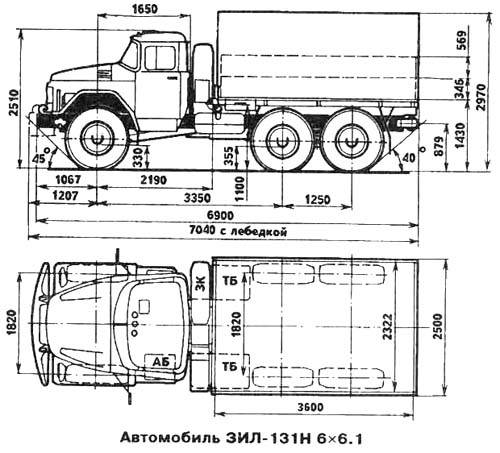

| Габариты | Длина 7040 мм, высота 2480 (без тента) и 2970 мм с тентом, щирина 2500 мм |
| Колея | 1820 мм |
| Клиренс | 330 мм |
| Базовая масса | 6135 кг без лебедки и 6235 с лебедкой |
| Снаряженная масса | 10185 кг |
| Грузоподъемность | 5000 кг по шоссе и 3500 по пересеченной местности |
| Масса буксируемого прицепа | 6500 кг по шоссе и 4000 по пересеченной местности |
| Экипаж |
1 водитель+2 пассажира |
| Скорость | максимальная 85 км/час, крейсерская 50-60 км/час |
| Запас хода | 600-630 км по шоссе |
| Расход топлива | 35 литров на 100 км по шоссе, 60-70 по пересеченной местности |
| Преодолеваемое препятствие |
подъем-30 гр. , 1400 брод |
| Броня | нет |
| Вооружение | нет |
АТЗ-4-131 автомобильный топливозаправщик на шасси ЗиЛ-131 — Каталог К.В.Х.
Серийное производство организовано в 1971 году на заводе строительного оборудования в Реутове. В зависимости от назначения, а следовательно и комплектации, выпускались АЦ, АЦЗ или АТЗ. Емкость варьировалась от 4 м3 у стальных цистерн до 4.4 у алюминиевых.
Из книги Е. Кочнева «Автомобили Советской Армии 1946-1991», Яуза 2011.
В семейство различных автоцистерн на шасси ЗиЛ-131 входили самые простые модели двойного назначения, а также унифицированные военные топливозаправщики АТЗ-4-131 и АТЗ-4,4-131 и маслозаправщик МЗ-131.
АЦ-4,0-131 – многоцелевая автоцистерна двойного назначения на шасси ЗиЛ-131 со стальным резервуаром вместимостью 4100 л и сливом топлива самотеком.
Принята на вооружение в 1971 году и состояла в подразделениях материального обеспечения для хранения, транспортировки и перекачивания нефтепродуктов. Оснащалась вихревым насосом СВН-80 производительностью 500 л/мин с приводом от коробки отбора мощности автомобиля, боковой кабиной управления, продольными цилиндрическими пеналами или ящиками для хранения рукавов, фильтром предварительной очистки и системой контроля. Полная масса машины – 10 365 кг.
АЦ-4,3-131 (АЦЗ-4,3-131) – автоцистерна-заправщик двойного назначения на шасси ЗиЛ-131 с рамным 4300-литровым резервуаром из алюминиевого сплава и задней кабиной управления. Принята на вооружение в апреле 1970 года и выпускалась до 1973 года. Применялась для транспортировки, перекачивания топлива и одновременной заправки до четырех единиц колесной или гусеничной техники с замером выдаваемых количеств. На машине были смонтированы вихревой насос СВН-80, фильтр тонкой очистки, два топливных счетчика-литрометра, трубопроводы и раздаточные рукава с кранами, боковые пеналы для рукавов.
Управление всеми операциями ручное из кабины управления, установленной между кабиной водителя и цистерной. Полная масса – 10 510 кг.
АТЗ-4,4-131 – армейский топливозаправщик на шасси ЗиЛ-131 со стальной? несущей цистерной с эксплуатационной емкостью 4400 л. Принят на вооружение 21 января 1975 года. По общей конструкции и комплектации был унифицирован с заправщиком АТЗ-4-131 и служил для одновременной заправки четырех потребителей.
АТЗ-4-131 (АТЗ-4,1-131) – многоцелевой армейский топливозаправщик на шасси ЗиЛ-131 со стальной цистерной вместимостью 4148 л. Принят на вооружение в июле 1976 года и выпускался с того же года Реутовским заводом стройоборудования. По общей конструкции и оснащению был унифицирован с заправщиком АТЗ-4,4-131. Снаряженная масса машины – 7040 кг, полная – 10 370 кг.
Из книги «Автомобильные цистерны для транспортирования нефтепродуктов»
Рыбаков К. В., Савин В. Д., Митягин В. А.
— М.: Транспорт, 1979
АВТОМОБИЛИ-ЦИСТЕРНЫ АЦ-4,3-131 и АЦ-4, 0-131
Автомобили-цистерны АЦ-4,3-131 и АЦ-4,0-131 предназначены для транспортирования и временного хранения нефтепродуктов. АЦ-4,3-131 и АЦ-4,0-131 выполнены па шасси автомобиля ЗиЛ-131. По составу и компоновке специального оборудования они близки в основных решениях. Основное отличие состоит в том, что цистерна и коммуникации АЦ-4,3-131 выполнены из алюминиевого сплава АМГ-3, а цистерна и коммуникации АЦ-4,0-131 из стали Ст. 3 с последующим нанесением антикоррозионного покрытия на внутреннюю поверхность цистерны. Применение алюминиевого сплава позволило увеличить вместимость цистерны на 300 л.
Специальное оборудование автомобилей-цистерн включает цистерну, кабину управления, пеналы, агрегаты и узлы гидравлической системы, систему контроля налива нефтепродуктов, электрооборудование, запасной инструмент и принадлежности.
Цистерны калиброванные и являются мерой полной вместимости. Оборудование цистерн включает горловину, отстойник и отсек, расположенный сзади цистерны и закрываемый двумя дверками.
Отличительной особенностью цистерн является низкая горловина, в связи с чем для компенсации температурного расширения перевозимых нефтепродуктов предусмотрен компенсационный бачок.
Из-за конструктивных различий различно и крепление цистерн к раме шасси автомобиля ЗиЛ-131. Цистерну АЦ-4,3-131 устанавливают через резиновые прокладки в специальные опоры на шасси и закрепляют поясами. Цистерна АЦ-4,0-131 прикреплена к шасси болтами.
Кабина управления установлена между кабиной водителя и цистерной и прикреплена к кронштейнам рамы шасси и к цистерне. На передней стенке кабины управления установлен кронштейн, к которому прикреплен держатель запасного колеса автомобиля. Кабина управления представляет собой .цельносварной каркас из стандартного проката, обшитый листами из стали Ст. 3. Из поддона кабины управления предусмотрен слив нефтепродукта. Слева, справа и сверху кабина управления имеет по одной двери для доступа к технологическому оборудованию гидравлической системы автомобиля-цистерны.
В закрытом положении двери запирают замками. Боковые двери в открытом положении фиксируются упорами. Все двери обшиты листами из алюминиевого сплава и уплотнены резиновой прокладкой. В пеналах, установленных по бокам цистерны, размещается по три рукава Ду-75 мм длиной 3 м каждый. Кроме этого, в заднем отсеке уложены два рукава Ду-38 мм длиной 9 м каждый.
Для контроля количества находящегося в цистерне нефтепродукта имеется механический указатель уровня. Система электрооборудования, устанавливаемая на автомобилях-цистернах, позволяет контролировать предельный уровень налива нефтепродуктов с получением светового и звукового сигналов, дублирование ламп аварийного перегрева охлаждающей жидкости и аварийного падения давления масла, подсветку колеи автомобиля и освещение кабины управления.
Автомобили-цистерны оборудуют комплектом запасных частей, инструментом, принадлежностями и противопожарным оборудованием.
Гидравлическая система АЦ-4,3-131 и АЦ-4,0-131 включает: насос СВН-80; перепускной клапан; всасывающий, напорный, сливной и откачивающий трубопроводы; фильтр предварительной очистки; задвижки и вентили.
Управляют ею вручную с помощью механической передачи.
Насос прикрепляют к поддону кабины управления. Режим работы насоса изменяют ручным приводом газа, устанавливаемым в ящике с левой стороны автомобиля-цистерны. Для контроля частоты вращения, определения суммарной наработки насоса в часах и дистанционного управления сливом нефтепродукта насос дорабатывают.
Арматура включает стандартные задвижки Ду-65 мм, Ду-50 мм и вентили Ду-20 мм. Трубопроводы технологической обвязки на АЦ-4,3-131 выполнены из алюминиевых труб 80х2,5 мм и 55х2,5 мм, на АЦ-4,0-131—из стальных труб 75х2 мм и 56х2 мм с антикоррозийным покрытием их внутренней поверхности.
Трубопроводы всасывающий и напорный служат для заполнения цистерны и выдачи из нее нефтепродукта как своим насосом, так и посторонними перекачивающими средствами. Приемовыдающие патрубки этих трубопроводов выведены на левую сторону автомобиля-
цистерны. Фильтр предварительной очистки устанавливают в отстойнике цистерны и прикрепляют к напорно-всасывающей трубе.
Сливной трубопровод предназначен для слива топлива из цистерны самотеком.
На АЦ-4,3-131 и АЦ-4,0-131 можно выполнять следующие сливо-наливные операции: заполнение цистерны и слив из нее нефтепродуктов своим насосом; заполнение цистерны и слив из нее нефтепродуктов посторонними перекачивающими средствами; перекачку нефтепродуктов, минуя цистерну; слив нефтепродуктов из рукавов в цистерну и выдачу нефтепродуктов из цистерны через раздаточные краны.
Автомобили-цистерны АЦ-4,3-131- и АЦ-4,0-131 имеют доработанное шасси автомобиля ЗиЛ-131. Доработка шасси автомобиля заключается в том, что на лонжероны шасси через резиновую прокладку устанавливают раму, прикрепляют ее к лонжеронам шасси с помощью шести стремянок, от бокового смещения фиксируют ловителями,, имеющимися в передней части шасси, В средней части рама жестко скреплена с лонжеронами с помощью имеющихся кронштейнов для крепления кузова.
Рамы автомобилей-цистерн АЦ-4,3-131 и АЦ-4,0-131 сварной конструкции и состоят из двух труб прямоугольного сечения каждая.
На раме автомобиля-цистерны АЦ-4,3-131 с помощью
косынок крепятся три ложемента, изготовленные из швеллера № 8. На раме автомобиля-цистерны АЦ-4,0-131 вместо ложементов предусмотрены кронштейны для крепления цистерны. Для крепления кабины в передней части каждой из рам установлены четыре кронштейна.
Глушитель двигателя доработан и перенесен под передний бампер автомобиля. Выход отработавших газов предусмотрен вправо по ходу движения автомобиля-цистерны.
Отбор мощности для привода насосов автомобилей-цистерн АЦ-4,3-131 и АЦ-4,0-131 осуществляется от односкоростной коробки отбора мощности, установленной на раздаточной коробке автомобиля, через промежуточный карданный вал автомобиля ГАЗ-69.
Для регулировки частоты вращения вала двигателя на шасси предусмотрен привод газа, который управляется из ящика ручкой регулировки газа. Узел регулировки газа позволяет дистанционно, управлять дроссельной заслонкой карбюратора.
Цистерна АЦ-4,3-131 — сварная, эллиптической формы, из сплава АМг-3.
Толщина обечайки цистерны. 4 мм, днищ—6 мм. Цистерна через, резиновые прокладки установлена на раму и закреплена поясами. Ободом через резиновую прокладку цистерна закреплена к кабине управления. В местах прохода поясов к обечайке цистерны приварены два ребра жесткости. Для исключения продольного перемещения цистерны на ней предусмотрены упоры.
В заднем отсеке цистерны на кронштейнах, закрепленных к заднему днищу, уложены раздаточные рукава Ду-38 мм с кранами ДК-38 и установлен ящик ЗИП. В переднее днище цистерны вварены: напорно-всасывающая труба и два фланца — один для уровнемера, а второй для подсоединения сливной трубы компенсационного бачка. На цистерне установлен отстойник, в котором закреплен фильтр.
Для уменьшения гидравлических ударов жидкости о переднее днище цистерны в ней установлен волнорез, который крепится к ребру жесткости. Волнорез состоит из нескольких самостоятельно закрепленных секций, между которыми имеются отверстия для перетекания нефтепродукта. Кроме этого, в самих секциях также имеются отверстия.
Цистерна АЦ-4,3-131 является мерой полной вместимости и поэтому калибруется, для чего в горловине устанавливают уголок, служащий указателем уровня налива нефтепродукта, пoбокам цистерны на кронштейнах установлены три пенала для укладки рукавов Ду-75 мм. Пеналы круглого поперечного сечения выполнены из листового металла. Откидывающиеся крышки, расположенные по торцам пеналов, позволяют быстро извлечь рукава, а в транспортном положении крышки закрыты подпружиненными замками.
Цистерна АЦ-4,0-131 — сварная, эллиптической формы, из листовой стали. Толщина обечайки цистерны 3 мм, днищ — 4 мм. Днища цистерны — гофрированные, с отбортованными краями. Цистерна установлена на раму и закреплена к ней болтами М14. К кабине управления цистерна крепится так же, как и цистерна АЦ-4,3-131. Отличительной особенностью является отсутствие волнорезов. В остальном цистерна конструктивно аналогична цистерне АЦ-4,3-131.
Для определения количества находящегося в цистерне нефтепродукта на переднем днище цистерн АЦ-4,3-131 и АЦ-4,0-131 смонтирован поплавковый указатель уровня, В правом отсеке
кабины управления на двух стяжках закреплен компенсационный бачок, служащий дополнительной емкостью при температурных расширениях нефтепродукта.
Емкость компенсационного бачка 110 л. .
Горловина цистерны АЦ-4,3-131 и АЦ-4,0-131 закрыта, крышкой сварной конструкции, прикрепленной к фланцу горловины болтами. На крышке горловины расположены: наливная горловина, смотровой люк, фланец для крепления ограничителя наполнения и комбинированный клапан. Наливная горловина служит для заполнения цистерны свободным наливом. Она герметично закрыта быстросъемной крышкой. Через смотровой люк наблюдают за уровнем нефтепродукта при заполнении свободным наливом. Он выполнен в виде иллюминатора, закрываемого быстросъемной крышкой.
Клапан — комбинированный, предназначен для сообщения внутренней полости цистерны с атмосферой при изменении давления внутри цистерны выше или ниже допустимого. Под клапаном для защиты его от прямого удара волны нефтепродукта установлен диск, сверху на клапан установлена -крышка.
ЗиЛ-131 | Weaponsystems.net
Обзор
ЗиЛ-131
Российский тактический грузовик ЗиЛ-131 в полевых условиях в 2011 году.
Источник: Виталий В. Кузьмин — © GNU Attribution — Share Alike лицензия
Происхождение
Советский Союз
Тип
Тактический грузовик
Введен в эксплуатацию
1966
В эксплуатацииСтатус
016Разработка
Начало 1960-х
Разработчик
Советский Союз
Производство
1966 — 2012
Производитель
Советский Союз
—
ЗиЛ
Россия
—
ЗиЛ
Количество произведено
Произведено в очень больших количествах
Известные пользователи
Советский Союз
Варианты
ЗиЛ-131
Вариант грузовика Zactical-1.
Также используется в качестве шасси для различных специализированных автомобилей с кузовом-фургоном КУНГ, автоцистерн и автомобилей-генераторов.
ЗиЛ-131В
Тягач вариант грузовика ЗиЛ-131. Он имеет седельно-сцепное устройство для прицепов.
Подробнее
Факты ЗиЛ-131
Общий
Происхождение
Советский Союз
Тип
Тактический грузовик
Экипаж
1 + 2 в кабине
5 Размеры0077
Вес
6.7 T пусто
10,4 T с 3,5 T Cargo
11,9 T Полная нагрузка
Длина
7,04 M
Шид
2,50 M
Высота
298 до
2,5010 2
2,501 2
2,48 до салона
2,5010 2
2,48 до салона
2,5010 2,5010 2,118 Mail over tarpaulin cover
Chassis
Chassis type
Wheeled chassis, 6×6
Steering
Front axle
Tread
1.
82 m
Wheelbase
3.35 + 1.25 m
Automotive
Engine model
ZiL-131
Engine type
V8 petrol engine
Power output
150 hp at 3.200 rpm
Torque
402 Nm at 2.000 rpm
Transmission
ZiL-130, manual
5 forward, 1 reverse
2-speed transfer case
Fuel
2x 170 L
Mobility
Speed
80 km/h on road
Range
850 km
Turn radius
20.2 m
Power to weight ratio
22.4 hp/t empty
14.4 t hp/t with 3.5 t cargo
12.6 hp/t with 5.0 t cargo
Obstacle crossing
Ground clearance
0.33 m
Wall
0.6 m
Trench
1.0 m
Gradient
58 %
Slope
40 %
Fording
1.
4 m
Protection
Armor type
None, softskin vehicle
NBC system
No
Smoke system
No
Cargo capacity
Payload
3.5 t in the field
5,0 т на дороге
Буксируемый груз
4,5 т на дороге
6,0 т на дороге
Медиа
АТЗ-4,4-131
Российская автоцистерна АТЗ-4,4-131 на базе шасси автомобиля ЗиЛ-131 на всеобщем обозрении в 2015 г.
Источник: Кузьмин Виталий В.
ЗиЛ-13В
Восточногерманский тягач ЗиЛ-131В, перевозящий ракету «земля-воздух».
Источник: Министерство обороны США
Авторское право: общественное достояние
