[Инструкция] Как Выкрутить Сломанный Болт: 100% Способ
Большинство современных соединений различных механизмов собираются при помощи крепления на резьбе – болтов, гаек, винтов и проч. Резьбовое соединение достаточно простое и надёжное, можно сказать, прошедшее проверку временем.
При правильном подходе к выбору материала и технологии его изготовления (например, использование в производстве закалки) резьбовые соединения на болтах и гайках могут обеспечивать надёжное соединение в течении десятков лет.
Содержание:
- Почему болты срываются?
- Способы, которыми можно выкручивать болты
- При помощи верхушки болта с головкой
- Использование небольшой отвертки или зубила
- Использование экстрактора
- №1 Рассверливание остатков болта
- №2 Закручивание экстрактора
- ВИДЕО: ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ
- ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ своими руками в гараже !?
Почему болты срываются?
Несмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаются
В такой отрасли, как автомобильная промышленность, резьбовые соединения применяются очень широко.
Практически все детали автомобиля собираются при помощи резьбы. Несмотря на ещё большую простоту и дешевизну сварки, она не может полностью вытеснить резьбу, поскольку последняя обладает возможностью быстро разобрать конструкцию.

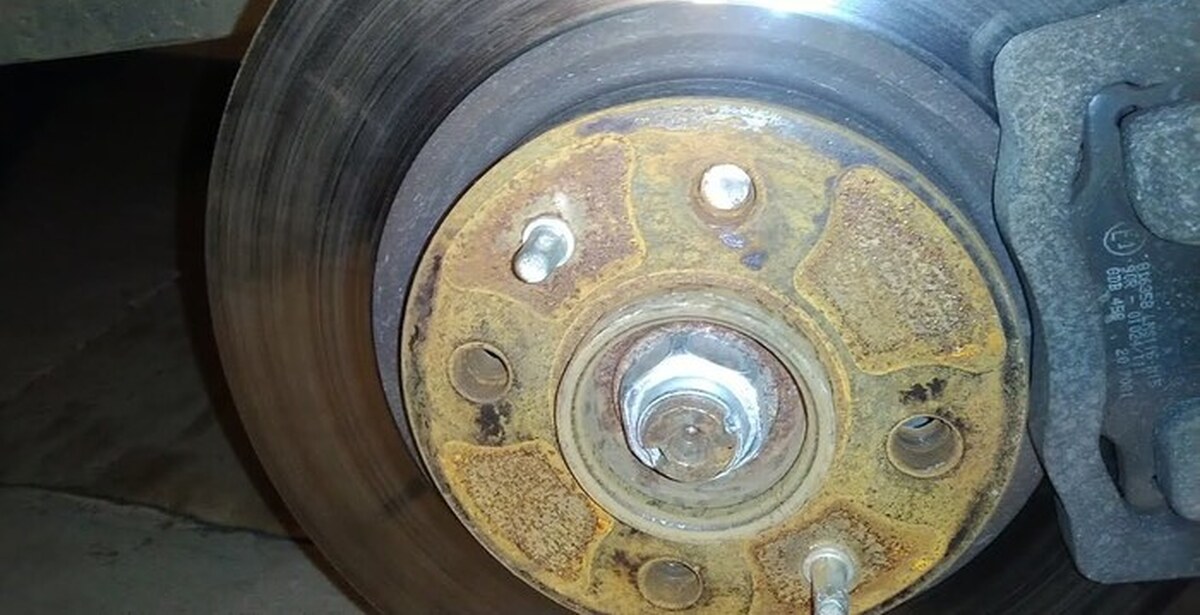

При поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематично
В статье рассмотрен вопрос, какими образом можно достать остаток сорванного болта из резьбового отверстия на примере работы с блоком цилиндров автомобиля.
Верхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручивания
Причин, по которым болты разрушаются, немного. Основная – это чрезмерное усилие при закручивании. Используя ключи с длинной ручкой к болтам можно прикладывать огромные силы, которые, в конце концов, приведут к превышению усилия над пределом текучести, и болт просто разрушится в самом слабом месте.
Чаще всего это первая треть длины резьбы, начиная от головки болта.
При сборке некоторых аппаратов важно не только подобрать правильные болты по резьбе и классу прочности, но и закрутить их с правильным усилием. Причём, оно должно быть не больше и не меньше чем то, которое указано в инструкции по сборке. Обычно, болт закручивают до его остановки, а потом производят докручивание.
Усилие при докручивании измеряют в ньютонах на метр или в килограмм-силах на метр (устаревший способ). Как это часто бывает, у мастеров может не оказаться нужного ключа, и используется то, что есть под рукой.
Вполне может сложиться такая ситуация, когда гипотетический болт, например, с резьбой М8, который должен закручиваться ключом с номинальным усилием 3.8 кгс·м, будет закручен ключом с усилием 4 кгс·м. При этом болт может сломаться. Даже разница в силе закручивания в 5% часто приводит к поломкам болтов.

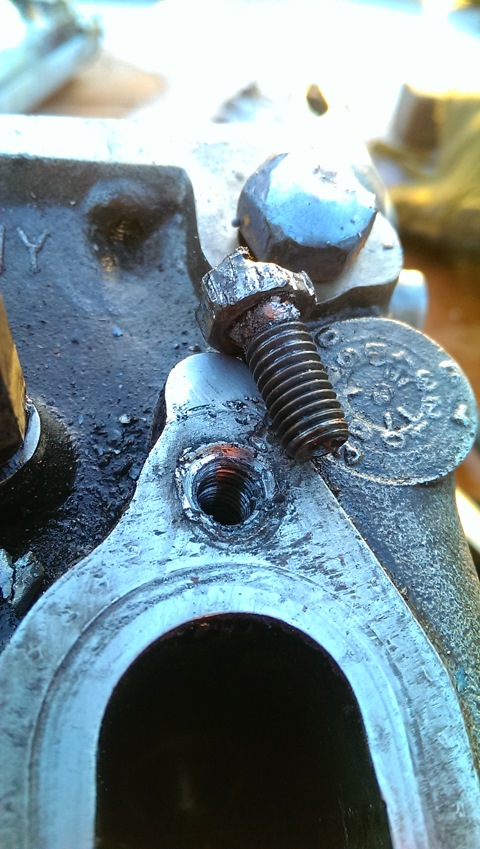

Если приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головке
Нижняя же часть болта остаётся в конструкции.
При этом, поскольку резьба уже находится на своём штатном месте, а болт просто докручивается, она может находиться сразу в обеих скручиваемых деталях.
То есть, даже разборка всей конструкции не могла бы извлечь остатки болта. Единственное возможное решение в такой ситуации – провести экстракцию сломанной резьбы каким-либо другим способом.
При этом нужно понимать, что при извлечении болта ни в коем случае нельзя повредить внутреннюю резьбу конструкции, иначе ничего в это отверстие закрутить больше не получится.
Читайте также: Как изготовить качели своими руками: особенности конструкции, пошаговые инструкции (чертежи с размерами) | (100 Фото & Видео)Способы, которыми можно выкручивать болты
Экстракторы сломанных болтов
Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.
При помощи верхушки болта с головкой
При деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии
Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.
Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.
Использование небольшой отвертки или зубила
Выкручивание поврежденных болтов
Можно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.
Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.
Использование экстрактора
Экстрактор представляет собой сверло, имеющее длинный конусообразный наконечник
Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата.
Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).

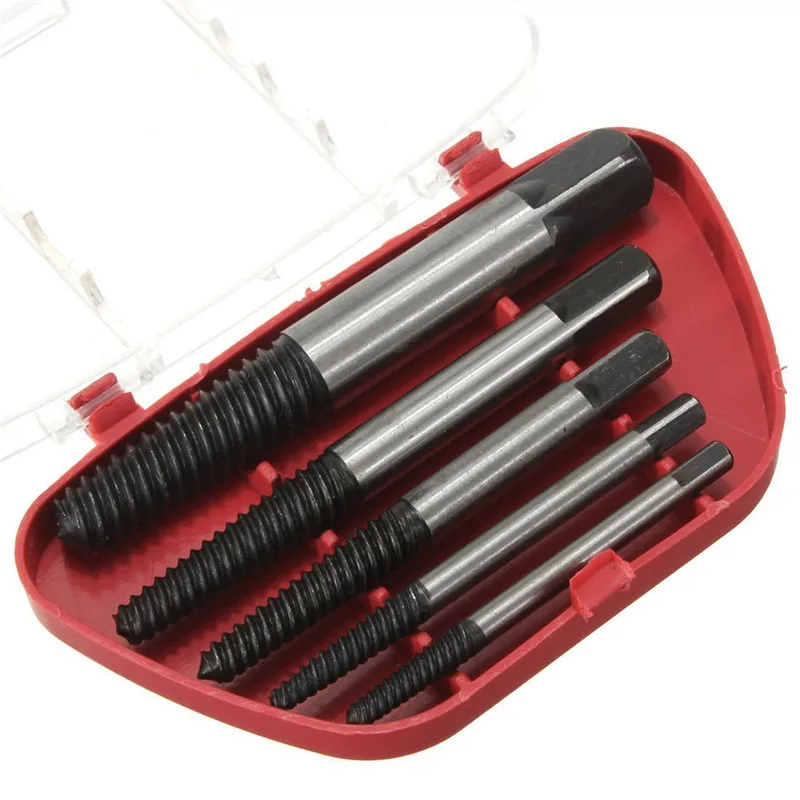

Обычно, в продаваемых наборах идёт несколько сверл разного диаметра
Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.
В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.
Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.
№1 Рассверливание остатков болта
Рекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт
1
Вначале необходимо сделать отверстие в остатках сломанного болта.
Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.
При этом используются два сверла с разной формой наконечника – с тупым и острым углом
2
В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.
К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.
Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.
№2 Закручивание экстрактора
Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора
1
Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра.
В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа
2
Далее экстрактор закручивается в болт и вращается в нём до упора.
Дальнейшее вращение экстрактора приводит к выкручиванию остатков болта
ВИДЕО: ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ
ЛУЧШИЙ СПОСОБ выкрутить СОРВАННЫЙ БОЛТ или СЛОМАННУЮ ШПИЛЬКУ своими руками в гараже !?
[Инструкция] Как выкрутить сломанный болт: 100% Рабочий способ
5.
6
Общий балл
Как выкрутить сломанный болт
Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.
Раскрытие темы
9
Доступность применения
9
Актуальность информации
9.5
Рейтинг пользователей: 1 (1 Голос)
Как выкрутить сломанный болт — 3 надежных способа
Сломанный болт – это проблема, с которой приходится сталкиваться многим из нас при выполнении различных работ по хозяйству. Однако если болт или шпилька сломались, отчаиваться не стоит. Выходов из этой ситуации довольно много. О некоторых из них мы сегодня расскажем вам в нашей небольшой статье, детально проиллюстрировав все рекомендации фотографиями.
Содержание
- 1 Как подготовиться к тому, чтобы выкрутить сломанный болт
- 2 Способ первый: Плоская отвертка или зубило и молоток
- 3 Способ второй: Использование керна и молотка
- 4 Способ третий: Приваривание гайки
Как подготовиться к тому, чтобы выкрутить сломанный болт
Если такая беда вдруг приключилась с вами, сразу же бросаться выкручивать сломанный болт не стоит.
Предварительно следует подготовить его к этой операции. Для болт надо обработать жидкостью WD-40 или любым аналогичным препаратом и немного подождать. Затем для снятия существующих внутренних напряжений это место необходимо тщательно прогреть, используя, например, газовую горелку. Для этой цели подойдет даже миниатюрный ее вариант, о котором разгорелись горячие споры в комментариях вот к этой статье.
Проделав эти манипуляции, можно начать вывинчивать сломанный болт, используя для этого один из следующих способов.
Читайте также Как правильно укоротить болт, не повредив его
Способ первый: Плоская отвертка или зубило и молоток
Этот способ выкрутить сломанный болт является самым простым, но использовать его можно далеко не всегда. Дело в том, что довольно часто на месте слома имеется небольшой выступ, к которому и можно приложить выкручивающее усилие. Сначала в этот выступ можно упереться отверткой. Если воздействие отвертки недостаточно, то в руки можно взять и зубило.
Затем, постукивая по нему молотком, попытаться постепенно выкрутить подкачавший болт.
Способ второй: Использование керна и молотка
К керну следует сразу же переходить тогда, когда в месте слома отсутствуют выступы. Инструмент необходимо расположить на периферии окружности излома под углом к ее поверхности и постукивать по нему молотком так, чтобы вынуждать болт вращаться в направлении выкручивания. Прокручивать его таким образом необходимо до тех пор, пока обломок не выйдет настолько, чтобы его можно было ухватить плоскогубцами.
Способ третий: Приваривание гайки
Если в вашем хозяйстве имеется сварочный аппарат, то этот способ будет наиболее эффективным. Для его реализации следует найти гайку, размер которой на пару единиц превышает размер болта. Это позволит сделать место сварки более надежным. Взяв гайку плоскогубцами, ее необходимо приставить к месту излома с небольшим смещением от центра и электродом приварить к выступающей части сломанного болта.
Когда место сварки остынет, гайку вместе с приваренным к ней болтом можно вывернуть, вооружившись гаечным ключом.
Читайте также Инструментальные новинки: Насадка для восстановления болтов и специальный зажим
Итак, вы видите, что сломанный болт – это такая неприятность, с которой можно всегда справиться. Поэтому столкнувшись с этой проблемой, не стоит паниковать. Следует лишь вспомнить предложенные нами способы или обратиться за советом к опытным мастерам, в загашнике которых наверняка найдутся и другие действенные методы борьбы с этой проблемой.
Экстрактор для высверливания сломанных болтов Alden Grabit #3127P, для удаления 5/16″ и 8 мм — 97-527-6
Бренд: Alden
26,49 долларов США
Добавление в корзину… Товар добавлен
Экстрактор для высверливания сломанных болтов Alden Grabit #3127P
для удаления 5/16″ и 8 мм
- Сломанные болты и шпильки быстро и легко удаляются без повреждения резьбы
- Высококачественная быстрорежущая сталь, термообработанная и прецизионная отшлифованная
- Подходит для удаления сломанных дюймовых, а также метрических болтов и шпилек
Использовать в обратном направлении только при сверлении и извлечении
Комплект из 4 экстракторов для высверливания извлекает сломанные болты 1/4 дюйма — 1/2 дюйм в диаметре Сверла до класса 8 и 10,9застежки класс.

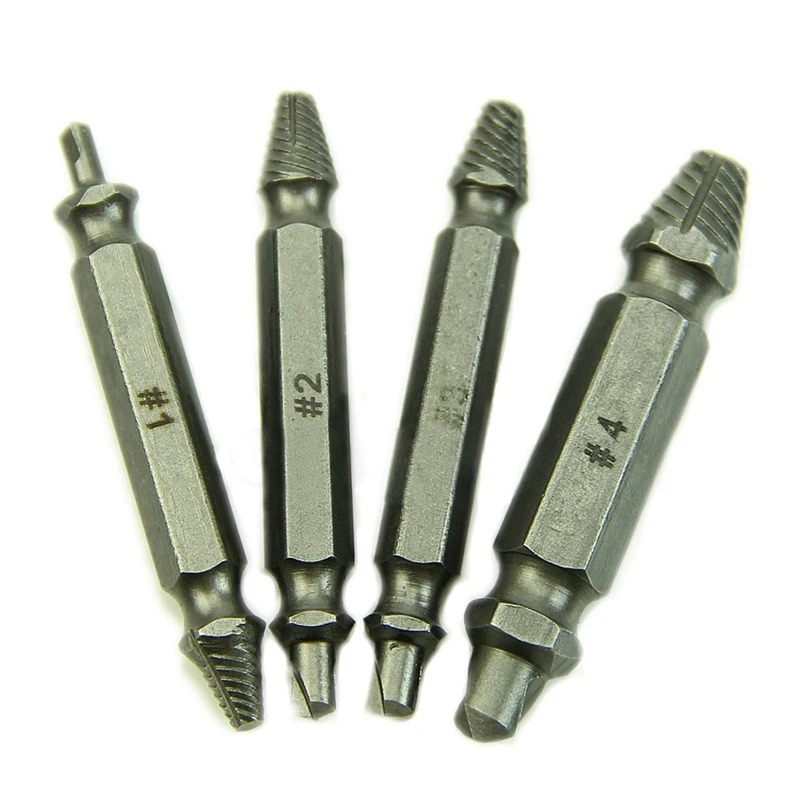

Drill-out — сверло и экстрактор в одном инструменте. Высверливание включает в себя уникальное взаимодействие между сверлом и экстрактором, что обеспечивает максимальный удар и способность к выламыванию. Зазубренный конец инструмента для извлечения обеспечивает больший крутящий момент для трудновыкручиваемых болтов.
Особенности:
- Уникальный наконечник сверла позволяет инструменту оставаться в центре.
- Самоцентрирующийся наконечник сверла исключает блуждание или блуждание.
- Не требуется шлифовка, центрирование или пилотное отверстие.
- Работает с зубчатыми, неровными и грубыми изломами.
- Дважды закален для дополнительной прочности; приводит к нескольким извлечениям на инструмент.
- Изготовлен из быстрорежущей стали M2. Сталь высочайшего качества, используемая и произведенная в США.
Specifications:
| ITEM NUMBER | MODEL | TO REMOVE BOLT OR STUD SIZE |
| 97-526-8 | 2507P | 1/4″ and 6 mm |
| 97-527-6 | 3127P | 5/16″ and 8 mm |
| 97-528-4 | 3757P | 3/8″ and 10 mm |
| 97-529-2 | 5007p | 1/2 «и 12 мм |
| 97-525-0 | 4017P | набор из 4 булива, как выше |
4444.
насадки с уникальным цанговым экстрактором, которые удобно использовать с любой реверсивной дрелью.0011Посмотреть все Экстракторы для высверливания сломанных болтов Alden Grabit
Экстрактор для высверливания сломанных болтов Alden Grabit #3127P, для удаления 5/16″ и 8 мм — …
Экстрактор для высверливания сломанных болтов Alden Grabit #3127P, для удаления… Сломанный анкерный болт из обработанной древесины
Крис Дезиэль
Обработанная под давлением древесина может быть очень плотной, поэтому всегда полезно просверлить пилотное отверстие, прежде чем пытаться погрузить в него анкерный болт. , вы можете в конечном итоге срезать болт на части, и если он не погрузился достаточно глубоко, чтобы выполнить свою работу, вы должны удалить его.Если болт срезан над поверхностью дерева, извлечь его легче, чем если он срезан снизу.
Срезанный над деревом
Вам повезло, если болт сломался над поверхностью дерева, потому что вам, вероятно, не составит труда его вытащить.
Если хотя бы 1/4 дюйма стержня обнажено, этого достаточно, чтобы зажать его плоскогубцами. Как только плоскогубцы будут заблокированы и вы уверены, что они не соскользнут, вы сможете вывернуть болт, повернув его против часовой стрелки. Плоскогубцы наиболее эффективны, если вы можете ухватиться за стержень, удерживая их параллельно дереву. Если вам придется нести прямо вниз сверху, вы не сможете развить большой крутящий момент.
Если хотя бы 1/4 дюйма стержня обнажено, этого достаточно, чтобы зажать его плоскогубцами. Как только плоскогубцы будут заблокированы и вы уверены, что они не соскользнут, вы сможете вывернуть болт, повернув его против часовой стрелки. Плоскогубцы наиболее эффективны, если вы можете ухватиться за стержень, удерживая их параллельно дереву. Если вам придется нести прямо вниз сверху, вы не сможете развить большой крутящий момент.Срезанная поверхность
Вы все еще можете повернуть болт с стержнем менее 1/4 дюйма с помощью стопорных плоскогубцев, если вы можете отколоть достаточно древесины, чтобы плоскогубцы могли захватить ее. Если у вас есть достаточно острое долото, вам может даже не понадобиться молоток, чтобы выточить желоб вокруг хвостовика, но молоток облегчит работу. Вы также можете просверлить ряд отверстий небольшим сверлом и выдолбить древесину между отверстиями. Вам не нужно делать корыто глубоким — достаточно от 1/4 до 1/2 дюйма.
Срез под поверхностью
Если болт находится под поверхностью дерева, лучше всего использовать экстрактор для болтов, чтобы удалить его.
3/16-дюймовый экстрактор должен работать в большинстве случаев. Чтобы использовать его, вы сначала просверлите отверстие глубиной около 1/2 дюйма в хвостовике с помощью сверла с твердосплавным наконечником. Затем вы вбиваете экстрактор в отверстие молотком и, зажав его воротком, поворачиваете его против часовой стрелки. Используйте плоскогубцы, если у вас нет разводного ключа, или вставьте экстрактор в дрель и используйте дрель, чтобы вывернуть болт.
3/16-дюймовый экстрактор должен работать в большинстве случаев. Чтобы использовать его, вы сначала просверлите отверстие глубиной около 1/2 дюйма в хвостовике с помощью сверла с твердосплавным наконечником. Затем вы вбиваете экстрактор в отверстие молотком и, зажав его воротком, поворачиваете его против часовой стрелки. Используйте плоскогубцы, если у вас нет разводного ключа, или вставьте экстрактор в дрель и используйте дрель, чтобы вывернуть болт.Наконечники
Если диаметр болта составляет 3/8 дюйма или меньше, и достаточное количество хвостовика обнажено, его можно легко снять, затянув сверлильный патрон вокруг хвостовика и запустив сверло. задний ход. Этот метод, вероятно, не будет работать для больших болтов, но, возможно, стоит попробовать. Если болт, который вы выкручиваете, единственный, который скрепляет два больших куска пиломатериала, убедитесь, что они оба хорошо поддерживаются, пока вы работаете с болтом. В противном случае они могут создать нагрузку на болт и затруднить его удаление.
