Как заменить датчик скорости на ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что датчик скорости на автомобиле ВАЗ-2114 переставал работать. При этом могут наблюдаться такие изменения в работе двигателя, как: автомобиль глохнет на холостых оборотах или будет наблюдаться нестабильная работа мотора. Конечно, это может быть связано с датчиком массового расхода воздуха или прочими подобными изделиями.

Содержание

  • 1 Видео о замене датчика скорости на ВАЗ-2114
  • 2 Процесс замены датчика скорости
    • 2.1 Инструмент
    • 2.2 Алгоритм
  • 3 Проверка датчика скорости
  • 4 Выбор датчика скорости (артикулы)
    • 4.1 Аналог
  • 5 Выводы

Видео о замене датчика скорости на ВАЗ-2114

Видеоматериал расскажет о замене датчика скорости, а также поведает о некоторых нюансах процесса.

Процесс замены датчика скорости

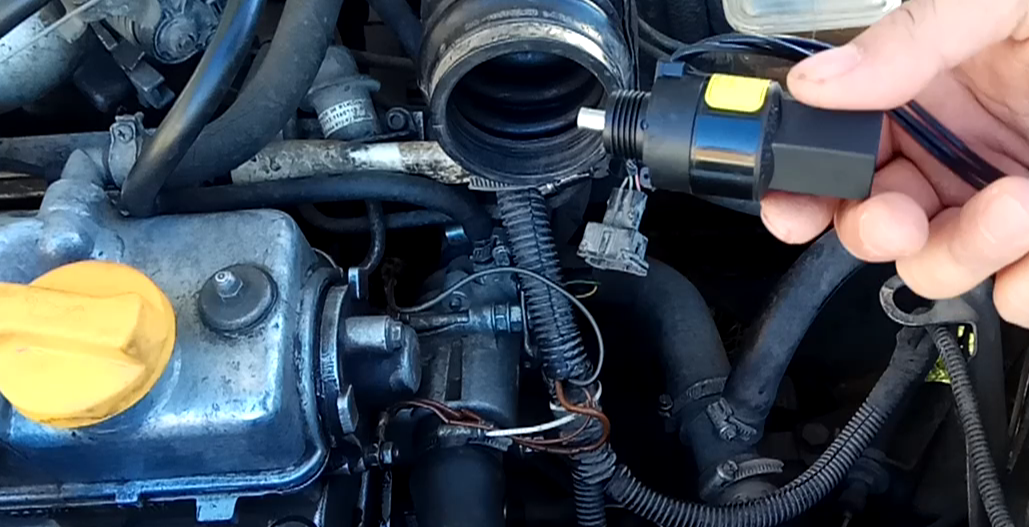

Новый и старый датчик скорости

Как показывает практика, родной датчик скорости ВАЗ-2114 не отличается особой надежностью и долговечностью, поэтому его приходиться менять достаточно часто.

Связано это с износом внутренних элементов, которые постоянно в движении и под воздействием температуры, а также обрывом контактной группы.

Инструмент

Итак, как всегда, прежде чем перейти непосредственно к самому процессу замены, стоит разобраться с инструментарием, который будет необходим для совершения действия: новый датчик и набор ключей (а именно – 10, 14, 21).

Алгоритм

Теперь, когда всё собрано, можно перейти непосредственно к самому процессу замены. Для того, чтобы не получить ожоги, необходимо производить все работы ТОЛЬКО на холодном двигателе. Поэтому, если автомобилист только приехал, стоит дать главному силовому агрегату остыть. Итак, переходим непосредственно к последовательному процессу замены датчика скорости:

  1. Демонтируем клемму-минус с аккумуляторной батареи.
  2. Находим месторасположения датчика скорости.

    Месторасположение датчика скорости на автомобиле

    Конструкторы его расположили возле щупа проверки масла КПП.

  3. Для того, чтобы открутить датчик, придётся снять абсорбер.

    Расположение абсорбера

    Снимаем абсорбер

    Абсорбер демонтирован

  4. Снимаем разъем проводов с датчика.

    Отсоединяем колодку проводов

  5. Против часовой стрелки демонтируем датчик.

    При помощи ключа откручиваем датчик

  6. Процесс прошел достаточно легко и просто.
  7. Сборка проводится в обратном порядке.

Проверка датчика скорости

Подробнее о проверке датчика скорости на ВАЗ-2114 мы уже писали ранее.

Выбор датчика скорости (артикулы)

После рассмотрения процесса замены, стоит определиться с выбором самого датчика.

2111-3843010 – оригинальный каталожный номер датчика скорости ВАЗ-2114.

Конечно, многие автомобилисты замечали, что он имеет пластиковый шток, который достаточно легко сломать, а поэтому он не достаточно надежный.

Датчик скорости

Аналог

Датчик скорости Fenox SS10102O7

Выходом из ситуации некачественного заводского датчика может стать аналог, который можно легко установить вместо оригинала. Компания Fenox предлагает деталь с артикулом SS10102O7 — достаточно качественная не оригинальная деталь, которая успела завоевать сердца автомобилистов.

Выводы

Заменить датчик скорости на ВАЗ-2114 достаточно просто и с данной операцией способен справиться почти каждый автомобилист самостоятельно. Стоит отметить, что в процессе замены необходима аккуратность, поскольку, как показывает практика, многие автолюбители роняют шток внутрь КПП, что приводит к демонтажу и разборке самого агрегата.

MasteraVAZa » Самостоятельная замена датчика скорости ваз 2115

  • 1 Принцип работы
  • 2 Типы устанавливаемых измерителей
    • 2.1 Тип №1
    • 2.2 Тип №2
    • 2.3 Тип №3
  • 3 Ваз 2115 замена датчика скорости
    • 3.1 Начинаем замену
    • 3. 2 Порядок работ

Датчик скорости ваз 2115

Вы обнаружили, что ваш автомобиль ваз 2115 стал глохнуть на холостом ходу, появились «плавающие» показания спидометра, упала тяга двигателя, и увеличился расход топлива – все это означает, что барахлит датчик скорости. Заменить датчик скорости ваз 2115 дело не сложное.
Достаточно знать, где он располагается и как к нему добраться. Процедура займет совсем немного времени и сэкономит ваши деньги, а  наша инструкция вам поможет. Начнем по порядку.

Принцип работы

Принцип действия современного датчика скорости (здесь и далее ДС) основывается на эффекте Холла:

  • Датчик скорости передает импульсы напряжения на контроллер с частотой, прямо пропорциональной скорости движения ведущих колес.
  • Контроллер, основываясь на  импульсах датчика,  регулирует работу двигателя в режиме холостого хода, и при помощи РХХ (регулятора холостого хода) контролирует подачу воздуха, идущего в обход дроссельной заслонки.
  • При этом частота сигналов ДС прямо пропорциональна настоящей скорости автомобиля.
  • ДС различаются по соединительным разъемам к колодке жгута.
  • В системах БОШ применяется квадратный разъем.
  • Датчик, имеющий круглый разъем, применяется в таких  системах как GM и Январь 4.
  • Все эти датчики являются шести импульсными, они выдают шесть импульсов за один оборот оси.
  • Десяти импульсный датчик встречается в маршрутных компьютерах карбюраторных «Самар».

Сигналы от  датчика скорости используются системой управления для расчета порогов выключения подачи топлива, и для электронного принудительного ограничения скорости машины (в современных системах управления).
Устанавливая привод спидометра в моделях, где еще есть таковой, в коробку, нужно быть очень аккуратным, иначе при перекосе сомнутся хрупкие пластмассовые зубья на ведущей шестерне привода спидометра и тогда вам предстоит полная разборка всей коробки передач (чтобы заменить сломанный привод) и возрастает цена вопроса.


Выходное напряжение для низкого уровня импульса допустимо не более 1 В, а  для высокого уровня должно быть не менее 5 В.

Типы устанавливаемых измерителей

Замена датчика скорости своими руками  для ваз 2115 мало, чем отличается  от замены на любом автомобиле «десятой серии» (например ВАЗ 2110-2112), а так же серии «Самара» (ВАЗ 2113-2115), и новинках, таких как  Лада Калина, Гранта либо Приора.
Сам датчик располагается на задней стороне сверху КПП (если смотреть от радиатора) прямо над дифференциалом, где и выходят провода (на фото ниже показан стрелкой, смотрите под патрубками).

Под патрубком, указанным стрелкой располагается искомый нами измеритель

На моделях ВАЗ в разное время ставились датчики (измерители) трех типов.Первый из них на новых автомобилях уже не применяется.

Тип №1

Устанавливался на первые «Самары» имеющие инжектор с тросовым приводом спидометра:

  • Он устанавливался как «промежуточная вставка» между тросом спидометра и выходом шестеренки на КПП.
  • От него в сторону отходят провода с разъемом.

Измеритель скорости первого (наиболее старого) типа

  • Его неисправность определить можно только специальным диагностическим прибором при одинаковых оборотах на (ХХ) холостом ходу. А так же при движении автомобиля накатом и при остановке.

Иногда, когда случается такая поломка, автомобиль начинает глохнуть сразу после включения  «нейтралки» (нейтральной передачи) при движении.

Происходит это из-за того, что автомобиль, при движении, держит немного завышенные обороты ХХ изначально (1000 вместо 850 если автомобиль остановился). Это придумано для плавного переключения при движении накатом от «нейтралки» к передаче.

Внимание: Перед заменой рекомендуется проверить механизм привода (на котором накручен датчик измеритель)

Можно сделать это, попытавшись провернуть привод, используя любые подручные средства.
Аккуратно! Чтоб не разбить квадратное окошко.

Тип №2

Более новая модель измерителя, устанавливается на последующие модели инжекторных ваз.Главное  ее отличие, это электронный спидометр и полное отсутствие троса.
Накручивается он  прямо на выход шестерни привода.

Измеритель скорости второго типа, более новая модель без троса

При поломке его  на панели приборов перестает отображаться скорость движения авто.Остальные симптомы такие же как и у первой модели.

Тип №3

Новейшая  версия в которой ненадежный механизм привода (в случае поломки которого приходилось раньше снимать и разбирать коробку) заменен на современный электронный (который и основывается на эффекте Холла).

Измеритель скорости, работа которого основана на эффекте Холла

Последствия выхода из строя такого измерителя точно такие же, рассмотренные у предшествующего аналога.
Однако на машинах с таким типом датчика устанавливаются электроусилители руля (сокращенно ЭУР). При отказе измерителя меняется усилие при повороте руля, а в некоторых случаях сгорает обмотка ЭУР.
Это особенно неприятно при «плавающем» дефекте измерителя скорости. При повороте начинает меняться усилие на руле.Некоторых водителей это пугает. Сейчас от ЭУР отказались.

Внимание: Такие измерители имеют совершенно разную маркировку для «Приоры» и «Калины» и не являются взаимозаменяемыми!

Прежде чем покупать новый, необходимо проверить, измеритель, какой маркировки установлен на вашей машине.Маркировка измерителя пишется  на его боковом пояске.

Ваз 2115 замена датчика скорости

Прежде чем приступать к замене датчика скорости, рекомендуем осмотреть подключаемую к нему колодку и провода на предмет обрыва. Если с ними все в порядке и дело только в датчике, вам понадобятся следующие инструменты для его замены.
Чтобы заменить измерители двух первых типов:

  • Отвертка шлицевая (плоская)
  • Плоскогубцы (пассатижи)
  • Крестовая отвертка

Чтобы заменить измеритель третьего последнего типа:

  • Головка на 10 с удлинителем и трещоткой (либо ключ на 10 при их отсутствии)
  • Отвертка плоская (шлицевая)
  • Крестовая отвертка
  • Ключ на 22

Дополнительный инструмент:

  • Очиститель тормозов
  • Металлическая щетка
  • Ключ на 22
  • Чистая ветошь

Начинаем замену

Итак:

  • Сначала снимаем с машины впускной патрубок с корпусом фильтра.
  • Очищаем поверхности коробки металлической щеткой при сильном загрязнении вокруг датчика.
  • Затем смываем грязь, при помощи очистителя тормозов и протираем поверхности и измеритель ветошью.
  • Если у нас тросовый привод спидометра, то сначала откручиваем трос от измерителя рукой либо плоскогубцами.
  • Иногда бывает, выкручивается и сам датчик.
  • Тогда надо придерживать датчик,  используя ключ на 22 либо рукой.
  • Снимаем сам датчик.

Порядок работ

Первый и второй тип выкручиваются рукой либо ключом на 22 с оси привода.

Снимаем датчики первых двух типов

 Итак:

  • Чтобы снять новый, необходимо открутить его гайку, воспользовавшись ключом на 10 (удобнее головкой с удлинителем и трещоткой).
  • Затем поддеваем и вытаскиваем его.

Поддеваем и вытаскиваем измеритель третьего типа

  • Датчик третьего образца устанавливается непосредственно в коробку, поэтому,  когда вы его достанете, он будет весь в масле.
  • Протираем его и закрываем окно в корпусе коробки чистой ветошью, чтобы предотвратить попадания внутрь ее посторонних предметов и мусора.

Теперь устанавливаем новый, и можем собирать в обратной последовательности. Как видите, все не так уж сложно. Для своей конкретной модели авто и типа измерителя вы можете посмотреть видео.
