Как заменить ступичный подшипник на Ваз 2114: пошаговая инструкция

Главная » Ваз 2114

Опытные владельцы автомобилей знают, что ходовая время от времени нуждается в замене ступичного подшипника. И хорошо, если автовладелец сработал на опережение. Гораздо хуже, когда подвывающий подшипник приводит в конце концов к тяжелому ДТП. Сегодня мы поговорим о том, как осуществляется замена ступичного подшипника на Ваз 2114.

Содержание

1. Немного об устройстве и функционале
2. Диагностика подшипника
3. Инструкция по замене

Немного об устройстве и функционале

Главное назначение детали – обеспечить равномерность при вращении колес автомобиля. Учитывая название детали, несложно догадаться, что ступичные подшипники – это связующее звено между ступицей и осью, к которой крепятся тормозной диск и колесо.

Устройство детали полностью соответствует классической разновидности подшипников качения. Это два металлических кольца, в которые запрессованы конические ролики, защищенные от корпуса с помощью прочного резинового изолятора.

В отличие от зарубежных конкурентов, отечественные подшипники создаются по устаревшей технологии HUB. Они устанавливаются довольно сложно, требуют очень точного момента затяжки и нуждаются в обильной смазке.

Работы механизма хватает на несколько лет. Советуется менять запчасть на Ваз 2114 примерно раз в 100 тысяч километров. Но негативные факторы эксплуатации могут ускорить процесс износа:

• Плохие дороги. Вся сила ударной нагрузки приходится на этот механизм системы. Со временем металл «устает» и подшипник начинает разрушаться.
• Агрессивные реагенты. В России в целях экономии средств в зимний период часто используются агрессивные химические реагенты для посыпки дороги от гололеда.
• Резкая смена температур. Владельцы теплых гаражей в зимний период неосознанно сокращают срок службы многих металлических деталей, для которых большую нагрузку создают резкие перепады температуры при выезде и въезде в гараж.

Диагностика подшипника

Поговорим о том, как проверить ступичный подшипник.

Косвенным признаком того, что необходимо обратить внимание на подшипник на ВАЗ 2114, является появление характерного гула или гудения со стороны одного из колес во время движения. Обычно на высоких скоростях шум усиливается, поэтому его легче услышать на трассе.

Водитель, находясь в салоне, не всегда способен правильно определить источник шума. Например, гул из левого колеса может восприниматься, как из правого. Или наоборот. Чтобы точно определить на слух, где расположен поврежденный подшипник, нужно проследить за тем, как изменяется звук на поворотах, когда механизм подвергается более высокой нагрузке.Если при повороте направо звук исчезает, а при повороте налево – появляется, износился правый подшипник.

Диагностика осуществляется следующим способом.

1. Поднимаем автомобиль так, чтобы вывесить диагностируемое колесо.
2. Покачиваем его с помощью рук, взявшись за верхнюю часть.
3. Прокручиваем колесо руками.
4. Обращаем внимание на плавность замедления движения и на посторонние звуки.
5. О возникшей проблеме может также свидетельствовать возникающий люфт.

Инструкция по замене

Замена заднего ступичного подшипника на Ваз 2114 осуществляется так:

1. Ослабьте колесные болты и ступичную контргайку перед тем, как поднять автомобиль.
2. Поднимите автомобиль с помощью домкрата. Скрутите до конца гайку ступицы и снимите колесо. Открутите крепежные болты на барабане.
3. Снимите барабан. Если он приржавел, предварительно обработайте место соединения с помощью WD-40. Если и после этого барабан не поддается, используйте длинные шпильки. Вкрутите их в отверстия и поочередно затягивайте до тех пор, пока запчасть не сдвинется с места. Можно осторожно помогать молотком, постукивая им с обратной стороны.
4. Разогните стопор и открутите контргайку. Если она идет туго, воспользуйтесь удлинителем для ключа.
5. С помощью универсального съемника спрессовываем ступицу.
6. На валу остается внутренняя обойма, а в корпусе наружная часть подшипника. Если параллельно вы хотите заменить колодки, нужно снять крепления полуоси.
7. Теперь наступило время демонстрировать механизм целиком.
8. Как правило к щитку тормозов прикипает задняя часть оси. Для демонтажа придется воспользоваться молотком.
9. Снимаем обойму подшипника ступицы универсальным съемником. Если тормозную систему менять не нужно, эту операцию можно выполнить прямо на полуоси автомобиля.
10. Кладем ступицу на кирпичи или бруски, как показано на фото. Молотком выбиваем старый задний ступичный подшипник.
11. Обязательно уберите грязь, промойте ступицу в бензине. Очистите подобным образом и полуось. Используйте густую смазку для обработки посадочной поверхности. Поставьте новый подшипник на ступичное отверстие. Монтажные фаски помогут избежать перекосов.
12. Рукой нажмите на подшипник и вдавите его примерно на 3 миллиметра. Поставьте сверху старый подшипник.
13. Боковой частью молотка осторожно забейте деталь внутрь. Если процесс идет тяжело, можно охладить подшипник в морозилке, а ступицу разогреть.
14. Когда подшипник задней ступицы займет свое место, можно устанавливать стопорное кольцо. Для этого используются круглогубцы. Не забудьте предварительно смазать ось.
15. Аккуратно наживите собранные механизм на цапфу. Следите, чтобы избежать перекосов. Затем наденьте на резьбу шайбу и накрутите контргайку ступицы.
16. С помощью гайки запрессуйте ступицу на ось. Момент затяжки: 220 Н*М. Поставьте барабан, закрепите его и прикрутите шасси.

Как видите, замена подшипника — занятие довольно сложное и длительное. Необходимо иметь специальный инструмент. Иногда проще обратиться за помощью в автосервис.



1 380 views

Похожие материалы

Замена переднего ступичного подшипника на ВАЗ 2113,14,15

Перейти к контенту

Главная » Ходовая часть

Опубликовано: 24. 12.2017

Ступичный подшипник переднего колеса на автомобилях ВАЗ 2113, 2114, 2115 не регулируется. Поэтому при появлении гула при движении и люфта его нужно поменять.

Для выполнения работ по замене ступичного подшипника вам потребуются:

• надежный домкрат;
• приспособления для замены подшипников;
• съемник внутренних стопорных колец.

Все работы рекомендуется производить с помощником.

---

1. Поддеваем отверткой и снимаем колпак ступицы.
2. Ставим противооткатные упоры под передние колеса.
3. При помощи молотка и кернера нужно выпрямить края гайки с двух сторон вала привода.
4. Помощник зажимает педаль тормоза и держит ее.
5. При помощи торцового ключа на 30 ослабляем гайку ступицы.
7. Снимаем колесо и откручиваем гайку ступицы до конца.
8. Аккуратно снимаем суппорт тормозного механизма не отсоединяя шланга.
9. Снимаем тормозной диск.
10. Откручиваем 2 болта крепления шаровой опоры к поворотному кулаку.
11. На пару оборотов откручиваем гайку крепления верхней опоры к кузову.
12. Отжимаем нижний рычаг подвески вниз, отводим нижний конец стойки в сторону и выводим из ступицы хвостовик наружного шруса.
14. Упирая лапы съемника в поворотный кулак  и, вращая гайку болта Выпрессовываем ступицу из поворотного кулака

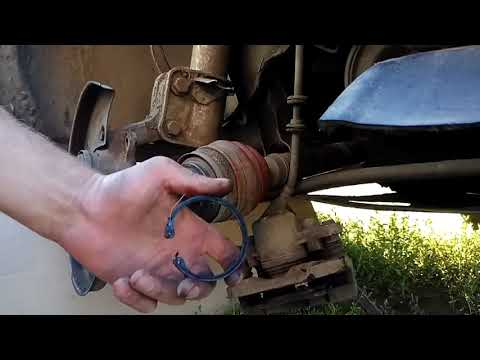

15. При помощи съемника сжимаем и снимаем стопорное кольцо с наружной стороны подшипника ступицы.
16. С обратной стороны также снимаем стопорное кольцо подшипника.
17. При помощи приспособления выпрессовываем подшипник из поворотного кулака.
18. Если внутреннее кольцо не вышло спрессовываем его съемником.кулака.

Установка подшипника ступицы

1. Промываем от грязи посадочное отверстие в поворотном кулаке.
2. При помощи съемника устанавливаем стопорное кольцо с наружной стороны подшипника.
3. Запрессовываем новый подшипник в поворотный кулак до упора в стопорное кольцо. При этом усилие съемника должно прикладываться только к наружному кольцу подшипника.
4. При помощи съемника устанавливаем стопорное кольцо с внутренней стороны.
5. Запрессовываем ступицу во внутреннее кольцо подшипника. При этом усилие должно прикладываться только к внутреннему кольцу подшипника.
6. Вставляем вал привода в отверстие ступицы.
7. Надеваем упорную шайбу и закручиваем новую гайку ступицы.
8. Все оставшиеся детали устанавливаем в обратном порядке.
9. После установки колеса затягиваем гайку подшипника ступицы  моментом 225,6–247,2 Н·м (23–25,2 кгс·м).
10. После этого нужно замять края гайки в проточки вала привода и надеть колпак на место.

Видео по замене ступичного подшипника на автомобилях ВАЗ:





Как вам статья?

Рейтинг

( 1 оценка, среднее 5 из 5 )

Как заменить передний ступичный подшипник на ВАЗ 2108, 2109, 21099, 2110, 2114, 2115, 1118, 1119 своими руками.

Как заменить передний ступичный подшипник. Производим самостоятельную замену подшипника передней ступицы

Ступичные подшипники — механизмы, являющиеся подшипниками качения. Основная их задача – обеспечить равномерное вращение колеса вокруг оси. Такие подшипники делятся на однорядные и двухрядные, они также бывают закрытыми или открытыми. Ступичные подшипники используются как в легковых, так и в грузовых автомобилях. Стоит отметить, что задние и передние ступичные подшипники имеют между собой некоторые отличия.

Подшипник передней ступицы, где есть признаки неисправности

Подшипники передних ступиц в автомобиле подвержены экстремальным нагрузкам — высокие перепады температур, влияние окружающей среды, образование ударных нагрузок при заезде на яму, рулевое управление, тормоза, привод. Люфты не должны препятствовать вращению колеса, важно, чтобы оно вращалось с минимальным трением и допустимым шумом.

Однако, несмотря на фактически колоссальные нагрузки, ступичные подшипники долговечны и очень долговечны.

При торможении и разгоне возникает повышенное давление, а во время движения на них не действуют и несколько сил.

Очень часто владельцы транспортных средств вспоминают об этих деталях только тогда, когда возникает лишний шум при вращении колес. Наиболее частые проблемы – неправильная работа или установка подшипников передней ступицы.

О появлении проблем с подшипниками передней ступицы укажут такие признаки — сильный гул или шум, наиболее заметный при прохождении поворотов, появление люфта в колесе, который также сопровождается шумом или постукиванием.

Инструменты и приспособления для работы

1. Крепление.
2. Долото.
3. Молоток.
4. Ключ на 12.
5. Конечный ключ 30.
6. Плоскогубцы.
7. Джек.
8. Ключ Бало.
9. Съемник для перепечатки ступичных подшипников.

Какой подшипник выбрать

Как правило, в передней ступице установлены конические однорядные роликовые подшипники.

Механизмы более сложные чаще всего используются на переднеприводных автомобилях. Такие подшипники способны выдерживать огромные нагрузки, но цены на них существенно отличаются. Ступичные подшипники закрытого типа проще в эксплуатации – при изготовлении смазочный состав в них и не потребуется заменять. Они полностью герметичны и разбирают их. Открытые роликоподшипники требуют постоянного ухода. Если за состоянием подшипника постоянно следить, передние ступичные подшипники вполне могут послушать к 130 тысячам километров пробега.

Как снять подшипник съемником не снимая поворотный кулак с автомобиля, плюсы и минусы этого снятия

Этот способ хорош тем, что не нужно воздействовать на болт регулировки развала. Однако его минус – неудобная работа, а замена подшипника без подъемника или смотровой ямы будет крайне затруднительна. Выдавать и выпрессовывать подшипник, а также выбивать ступицу в таком положении очень неудобно.

Как снять подшипник сняв рейку в целом, достоинства и недостатки

Этот метод занимает больше всего времени.

Чтобы снять рейку, необходимо срезать рулевой наконечник, затем открутить гайки, которыми верхняя опора крепится к кузову.

Теперь на снятой с авто стойки подшипник надо заменить. Это немного сложно и занимает много времени.

Как снять подшипник сняв поворотный кулак с автомобиля, достоинства и недостатки

При снятии поворотного кулака замена подшипника существенно проще и удобнее, однако можно сломать регулировку развала автомобиля. Перед откручиванием болтов, которые крепятся к стойке поворотного кулака, следует поставить две метки. Одна метка отмечает положение до стойки регулировочного болта, а вторая – положение до стойки поворотного кулака. При сборке должны быть достигнуты данные этикетки.

Даже если начальная точность не будет достигнута, ошибка будет минимальной. Этот способ хорошо подходит водителям, которые меняют не только подшипник передней ступицы, но и производят регламентные работы – замену рулевых наконечников, сайлентблоков рычагов, шаровых опор и так далее.

Советы профессионалов

Замена подшипника передней ступицы немного сложнее, чем замена подшипника задней ступицы, но выполнить такую ​​работу можно, следуя нашим советам и имея под рукой необходимые инструменты.

замена ступичного подшипника (инструкция). Запчасти ВАЗ-2114

На автомобиле ВАЗ 2114 замена ступицыПодшипник производится в случае выхода из строя. Изношенный подшипник может стать причиной многих неприятностей. Следует отметить, что смазка внутри запрессована на заводе, а новая в процессе эксплуатации не добавляется. Поэтому возможно высыхание смазки, а вместе с выработкой шариков это приводит к биению и появлению вибрации. Следствие — посторонние звуки, тряска при езде (особенно на большой скорости). Также может быть незначительное увеличение расхода топлива, чрезмерный нагрев ступицы и колеса. Поэтому необходимо проводить своевременный ремонт и техническое обслуживание ВАЗ 2114.

Симптомы выхода из строя подшипника

Самый верный признак — появление своеобразного воя, исходящего со стороны вышедшего из строя подшипника. Но не стоит сразу бить тревогу и загонять машину в автосервис. ВАЗ 2114 можно отремонтировать и самостоятельно. Для этого не требуется много навыков: достаточно уметь работать съёмниками и ключами.

Ездить с изношенным подшипником нежелательно, в конечном итоге он может заклинить. А если это произойдет на большой скорости, то одно колесо перестанет крутиться и машина потеряет управление. Итог – авария и огромный вред здоровью. Стоимость одного подшипника примерно 450-700 рублей (в зависимости от производителя). Поэтому для их замены по кругу нужно максимум 2 800 руб.

Поиск и устранение неисправностей

Первый способ — ехать на высокой скорости и прислушиваться к звукам. Если подвеска ВАЗ 2114 имеет неисправность, то сразу все становится ясно. Гул и вибрация от колеса часто говорят о том, что подшипник пришел в негодность. И чем дольше эксплуатируется сломанная машина, тем мощнее гул. Поэтому желательно проводить ремонт на ранней стадии выхода из строя. Также стоит отметить, что при езде с неисправным подшипником ступица нагревается сильнее.

Чтобы убедиться, что звук издается действительно несущим, не обязательно загонять машину в автосервис. ВАЗ любой модели можно отремонтировать своими руками. А определить поломку и подавно. Поднимите ту сторону автомобиля, с которой слышен звук. Попробуйте провернуть колесо вручную. Сопротивления быть не должно, и если есть заедание, то обратите внимание на то, что назвали — неисправность тачпада или подшипника. Может быть что неисправна подвеска 2114 и все звуки исходят от нее. Поэтому необходимо как можно тщательнее все осмотреть.

Инструменты для работы

Для самостоятельного ремонта ходовой ВАЗ 2114 необходим следующий инструмент:

• Домкрат — желательно гидравлический или пневматический подкатного типа (с колесами), чтобы было удобнее работать.
• Набор ключей и отвертка.
• Плоскогубцы, пассатижи, утконосы.
• Съемник стопорных колец.
• Съемники подшипников передней и задней ступиц. Можно использовать как разные, так и универсальные.
• Молоток и несколько оправок разного диаметра.

Также может понадобиться газовый баллон с насадкой. Чтобы установить новый подшипник было проще, можно немного прогреть ступицу (но не сильно, так как сальники могут расплавиться). Поэтому на автомобиле ВАЗ 2114 замена ступичного подшипника производится максимально аккуратно и по определенной схеме.

Снятие ступицы заднего колеса

Алгоритм ремонта следующий:

• Ослабьте болты на колесах.
• Разжать гайку ступицы и ослабить ее ключом «на 30».
• С помощью домкрата поднимается ремонтируемый борт.
• Болты откручиваются и колесо снимается.
• Далее необходимо открутить две направляющие, они держат барабан на ступице. Все запчасти ВАЗ 2114 укладываем так, чтобы не потерять и не загрязнить.
• С помощью небольшого молотка и деревянной прокладки снимите барабан. Старайтесь не ударять по нему металлическими предметами: хрупкий алюминий начнет разрушаться.
• Полностью снимите гайку ступицы.
• Снимите ступицу с помощью специального съемника.

На этом процедура демонтажа завершена. Осталось дело за малым – вынуть подшипник и установить на его место новый.

Замена подшипника задней ступицы

После демонтажа ступицы необходимо при помощи съемника снять стопорное кольцо. Можно использовать тиски: так будет гораздо проще проводить ремонт. Зажмите ступицу и установите на нее съемник. Представляет собой длинный болт с насадками. С помощью ключа заверните гайку и выдавите подшипник из ступицы колеса. Процесс довольно сложный, требует много усилий. Если это не работает, используйте прокладку и молоток. Нанесите несколько резких и сильных ударов – подшипник выйдет из посадочного места.

После извлечения старого нужно поставить новый. Для этого используется тот же ремувер, только устанавливается он иначе. Ведь цель процесса — установка, а не извлечение. После сборки: установлена ​​ступица, новая гайка, тормозной барабан, направляющие и колесо. Затяните после опускания стороны на домкрате. Так производится замена ступичного подшипника заднего колеса на ВАЗ 2114. Ремонт желательно производить сразу на обоих задних колесах.

Замена передних ступичных подшипников

Инструмент для ремонта остается тем, кроме съемника. Если у вас универсал, то для работы подойдет. А вот если для задних подшипников, то нет — придется приобрести еще один. Процедура полностью аналогична, только вместо барабана устанавливается диск. Также следует отметить, что ступица устанавливается на внешний ШРУС и соединяется с ним при помощи шлицев. В остальном отличий нет, даже запчасти ВАЗ 2114 почти одинаковые.

Размеры подшипников разные, поэтому установить с заднего моста вперед не получится. При работе старайтесь не повредить тормозной диск. Если он имеет большой выход, его желательно заменить на новый. Обратите внимание, что диски и барабаны (а также колодки) следует менять парами. То есть, если вы ставите новое на левое переднее колесо, пожалуйста, и на правое тоже сделайте это. В противном случае внешний вид бьет, и при торможении машину будет тянуть в сторону.

Особенности ремонта

Вы знаете как производится на автомобиле ВАЗ2114 замена ступичного подшипника, теперь можно рассказать о некоторых особенностях. Многие автолюбители совершенствуются – ставят на заднюю ось дисковые тормоза. Да, они дают ряд преимуществ: уменьшается тормозной путь, упрощается замена колодок, повышается надежность. Ручной тормоз тоже работает отлично: троса нет, а вместо него гидравлика. Но при ремонте все действия будут аналогичны тем, что происходят при работе с передними ступицами. Придется снимать диски, суппорта, полностью разбирать узел. Если болты скреплены, то сделать это будет сложно.
