Замена рулевой трапеции ваз 2107: Замена рулевой трапеции на ВАЗ 2107 самостоятельно — RallySale.ru Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин

Содержание

Замена рулевых тяг ВАЗ 2107, как заменить неисправные тяги своими руками. Замена рулевых тяг ВАЗ 2107

Рано или поздно вам придется столкнуться с заменой рулевых тяг. Такую операцию на ВАЗ 2107 производят на основании диагностики состояния передней подвески авто. С точки зрения безопасности пассажиров и водителя данный узел является ответственным, поэтому в случае выхода его из строя нужно незамедлительно ставить новые. О том, как произвести замену рулевых тяг ВАЗ 2107 и пойдет речь в сегодняшней статье.

Содержание

Рулевые тяги, наконечники рулевых тяг, где они находятся, какие функции выполняют
Как часто нужно менять рулевые тяги и наконечники
Признаки выработки в наконечниках рулевых тяг
Инструменты, приспособления, расходные материалы
Запчасти для ремонта и замены рулевых тяг
Выбор рабочего места
Демонтаж рулевых тяг ВАЗ 2107, поэтапно
Полезные советы по облегчению демонтажа
Установка рулевых тяг регулировочные работы (подробно)
Советы профи

Рулевые тяги, наконечники рулевых тяг, где они находятся, какие функции выполняют

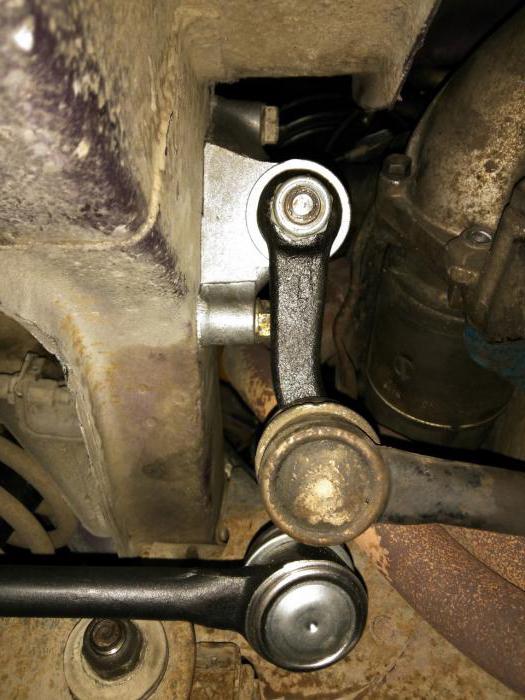

Рулевые тяги расположены в самом низу вашего авто, но просто так посмотреть у вас на них не выйдет, поскольку закрываются они передними колесами машины, дабы не было скольжения колес в бок. Чтобы частично их разглядеть, выверните руль до упора, и вы увидите, как к поворотному кулаку подсоединена одна из тяг.

Невзирая на различные конструктивные особенности рулевого привода на разных моделях авто, суть действия привода как такового не меняется. Основная функция заключается в том, что при любом повороте рулевого колеса, во время движения авто, передается усилие на колеса, задавая автомобилю или прямолинейное движение, или же повороты , влево, вправо. Если говорить иначе, то управляемые колеса должны делать повороты под разными углами. Это стало реально благодаря трапеции рулевого управления, которая состоит из: левой и правой рулевых тяг, а так же средней и рычагов колес.

Как часто нужно менять рулевые тяги и наконечники

Выполнять столь не легкую операцию стоит не часто. Вы сами будете чувствовать, когда рулевая тяга или наконечники аж «пищат», требуя замены, будут присутствовать: стук рулевых тяг, люфт рулевого колеса т.е. характерные изменения в поведении авто.

Признаки выработки в наконечниках рулевых тяг

Самым уязвимым элементом рулевой тяги является наконечник. Средним временем его эксплуатации принято считать пробег около 40 тысяч километров. Средняя цифра была выбрана по причине того, что на износ наконечника влияет сразу несколько факторов: стиль вождения и дорожные условия. Так же причиной может стать некачественный пыльник, установленный вместе с контрафактным наконечником, он запросто может лопнуть или порваться.

Достигшая критической точки неисправность наконечника становится сразу ясна — вы сразу начнете ощущать люфт. Отремонтировать наконечники у вас не выйдет, они меняются в сборе.

Инструменты, приспособления, расходные материалы

Первое, что всплывает в голове, так это то, хватит ли у вас инструментов для самостоятельной замены, или придется покупать новые, что повлечет за собой не малые растраты.

Итак, для замены рулевых тяг ВАЗ 2107 вам понадобятся:

домкрат;
пассатижи;
гаечный ключ на 22;
отвертка;
молоток;
съемник шаровых шарниров.

Запчасти для ремонта и замены рулевых тяг

Прежде всего, нужно убедиться, что проблема состоит именно в рулевой тяге. Посетите специалиста на СТО или же проведите диагностику самостоятельно, если у вас хватает навыков или есть под рукой масса информации.

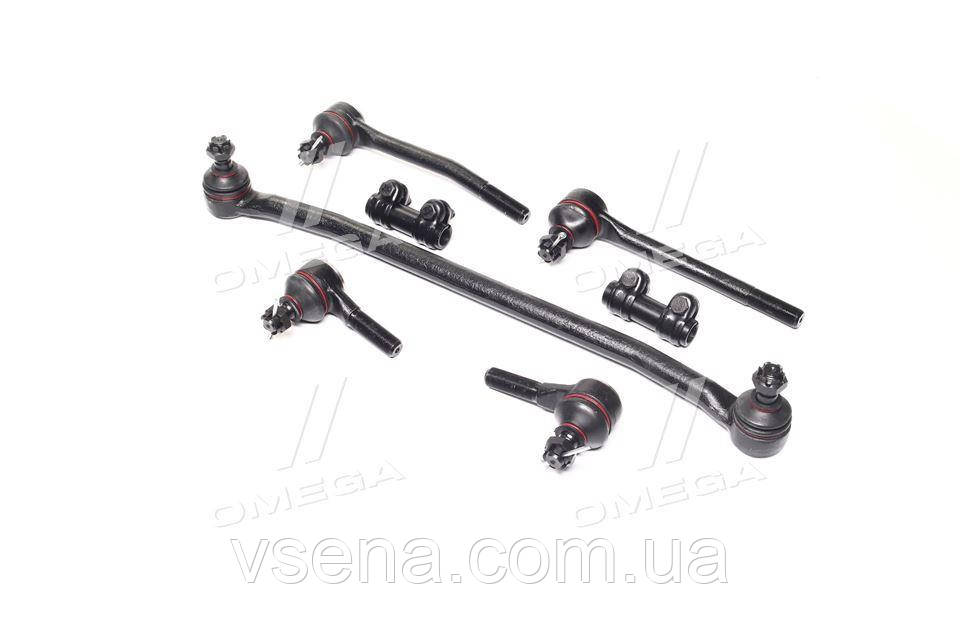

Если проблема таки состоит в рулевой тяге, то нужно купить подготовить:

защитные чехлы;
тяги рулевые;
гайки с коронкой и фиксирующим шплинтом.

Выбор рабочего места

Прежде всего, стоит позаботиться о месте работы. В данном случае нужна смотровая яма. Для демонтажа и установки используется съемник, удлинитель и торцовый ключ.

Демонтаж рулевых тяг ВАЗ 2107, поэтапно

Демонтаж рулевых тяг ВАЗ 2107 производится следующим образом:

с помощью щетки убираем загрязнение узел;
наносим проникающий состав на резьбовые соединения;
фиксирующие шплинты вынимаем пассатижами;
откручиваем гайку на пальце с помощью ключа на «22» или накидного ключа;

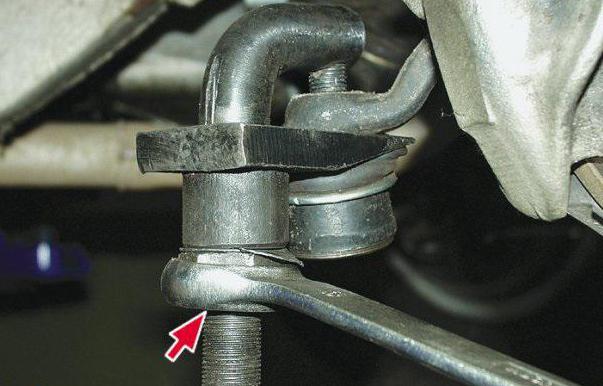

используя специальный съемник отстыковываем от поворотного кулака рулевые тяги;
с помощью болта выдавливаем палец из проушины.

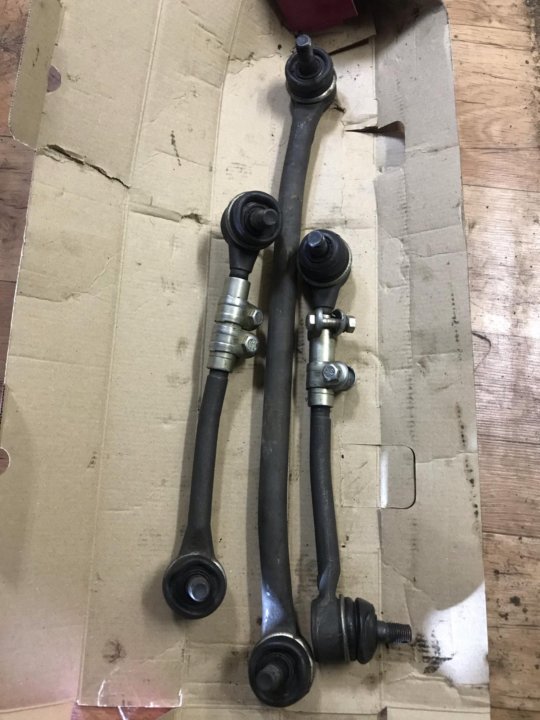

Изношенные рулевые тяги стоит менять сразу комплектом, так рекомендует делать сам производитель ВАЗ 2107.

Полезные советы по облегчению демонтажа

Перед тем, как разобрать боковую рулевую тягу нужно измерить и записать ее длину. Это понадобится для того, что при сборке не изменилась имеющаяся величина схождения колес на вашем авто ВАЗ 2107.

Для ускорения процесса монтажа можно предварительно обстучать место соединения через бронзовую или медную выколотку.

Установка рулевых тяг регулировочные работы (подробно)

Установка рулевых тяг ВАЗ 2107 выполняется следующим образом:

берем стальную линейку высокой точности и с ее помощью измеряем длину старой сборки;
с помощью резьбового соединения регулируем новый узел до нужного размера;
стопорим узел контргайками;
вводим палец в посадочное гнездо;
завинчиваем гайки.

Советы профи

Самой распространенной поломкой рулевого привода является природный износ, а так же негодность наконечника рулевых тяг.

Даже на сегодняшний день встречаются люди, которые реставрируют рулевые тяги.

Тяги имеют свойство деформироваться от наезда на препятствия или от сильного наезда на кочку. Берегите свое авто, будьте аккуратны, а если наезд на кочку уже был совершен, то стоит проверить тяги, а так же шаровые на исправность.

Выбирая рулевые тяги, в первую очередь вы должны опираться на требования производителя.

После замены наконечников рулевых тяг, нужно сразу ехать на стенд, чтобы отрегулировать развал схождения колес.

Для во избежания аварийных ситуаций и серьезных неприятностей стоит своевременно заменить неисправные узлы рулевого механизма ВАЗ 2107.

Замена рулевой трапеции Ваз 2107 и Нива цена в Барнауле

Аккумуляторы (549)

Автомобильные аккумуляторы (373)

Аккумуляторы для мототехники (112)

Тяговые аккумуляторы (48)

Аккумуляторы для ИБП (71)

Сопутствующие АКБ товары (200)

Ареометры (6)

Вода дистиллированная (5)

Зажимы (4)

Зарядные, пусковые устройства для автомобиля (66)

Клеммы для АКБ (43)

Коврики под аккумулятор (1)

Крепление для аккумулятора (10)

Нагрузочные вилки (8)

Провода прикуривания (стартер-кабели) (21)

Соединительные провода (28)

Электролит для аккумулятора (8)

Масла и смазки (1955)

Моторные масла PVL (легковые) (721)

Моторные масла СVL (грузовые) (218)

Масло для мото, гидро и садовой техники (120)

Трансмиссионные масла (391)

Масла специального назначения (26)

Гидравлические масла (84)

Индустриальные масла (66)

Емкости для масла, ПЭТ (10)

Смазки (210)

Жидкости ГУР (10)

Расходники для масла, смазки (143)

Фильтры автомобильные (3845)

Воздушные фильтры (1403)

Масляные фильтры (1020)

Салонные фильтры (655)

Топливные фильтры (675)

Съёмники для фильтров (40)

Прочие фильтры (62)

Автоакссесуары (2454)

Автокресла (39)

Аксессуары для мобильных устройств (87)

FM трансмиттеры, модуляторы, MP3 плееры (6)

Аварийные знаки (2)

Автоаптечки (4)

Автоутеплители (27)

Брызговики (52)

Колпаки на колёса (30)

Антистатики (3)

Ароматизаторы, декоративные изделия (380)

Газовые баллончики, горелки, плитки (9)

Зажигалки (6)

Дефлекторы, спойлеры на боковые стекла (55)

Знаки на стекло (23)

Канистры (22)

Коврики салона (310)

Компрессоры (39)

Реснички на фары (2)

Лопаты автомобильные (4)

Наборы автомобилиста (5)

Контейнеры для мусора (10)

Накладки на педали, пороги, двери, кузов (1)

Щётки (67)

Щетки стеклоочистителя (248)

Сетка, решётка в бампер (7)

Огнетушители (9)

Оплетки (278)

Органайзеры: накидки, сумки (19)

Орнаменты и эмблемы, флаги (5)

Очки поляризационные (58)

Тросы, элементы стяжки грузов (83)

Холодильники (4)

Пылесосы (7)

Разветвители прикуривателя, прикуриватели (5)

Рамки номерного знака, крепления (65)

Ремкоплеты бескамерных шин (10)

Ручки, чехлы КПП, ручки на руль (8)

Салфетки, губки (114)

Световозвращающие устройства (25)

Тенты (чехлы) на автомобиль (14)

Фонари, лампы (18)

Цепи противоскольжения (3)

Чехлы для хранения колес (3)

Чехлы на сиденья, накидки, подголовники (264)

Шторки, экраны на стекла (24)

Автохимия, автокосметика (709)

Автомобильная полироль (84)

Автомобильные очистители, промывки (158)

Автомобильные присадки (87)

Автомобильный клей, герметик, паста (106)

Средства от комаров (8)

Автомобильный шампунь (53)

Антикоррозийная защита автомобиля (38)

Антизапотеватели (3)

Быстрый запуск (19)

Жидкость для розжига (6)

Лакокрасочные материалы (28)

Краски (122)

Жидкая резина (8)

Инструменты (1039)

Муфты и штуцера (6)

Продувочные пистолеты (2)

Зубило (5)

Измерительный инструмент (4)

Инструмент в ложементах (5)

Мультиметр (7)

Пассатижи (21)

Биты (51)

Бокорезы (8)

Воротки (14)

Гайковерт-мультипликатор (5)

Головки (282)

Диски (12)

Длинногубцы (14)

Шланги (12)

Шестигранники (19)

Домкраты (29)

Другие инструменты (28)

Карданы (16)

Страховочные опоры (4)

Ключи (303)

Кувалды (9)

Манометры (6)

Молотки (10)

Монтажки (6)

Наборы инструментов (30)

Наконечники насоса (3)

Отвертки (80)

Принадлежности для пайки (9)

Рулетки (13)

Удлинители для воротка (16)

Шприцы (31)

Магниты (4)

Набор щупов (3)

Расходные материалы (164)

Тавотница (9)

Изолента (24)

Перчатки (19)

Скотч двусторонний (21)

Хомуты (91)

Товары для пикника (40)

Стеклоомывающая жидкость (36)

Запчасти (16441)

Автокрепёж (1005)

Болт маслосливной. Прокладка маслосливного болта (73)

Выхлопная система (220)

Кузов и оптика (1)

Подвеска (5748)

Подогреватель тосола (72)

Рулевое управление (755)

Салон (126)

Система ГРМ (528)

Система двигателя, датчики двигателя (637)

Система зажигания (1245)

Система навесного оборудования (1007)

Система охлаждения (771)

Топливная система (201)

Тормозная система (2617)

Трансмиссия (1607)

Электрооборудование (79)

Пневматический инструмент (100)

Пневмоинструмент (20)

Ремкомплекты (62)

Ударные головки (6)

Шланги воздушные (12)

Технические жидкости системы охлаждения (195)

Теплоноситель (3)

Антифриз (149)

Мочевина (9)

Растворители (27)

Фреон (заправка кондиционеров) (7)

Тормозные жидкости (25)

Электрооборудование автомобиля и системы запуска (1287)

Автолампы (589)

Свечи зажигания (383)

Свечи накаливания (11)

Системы запуска (54)

Электрооборудование (150)

Предохранители (97)

Вебасто и комплектующие (4)

Элементы питания (131)

Батарейки Крона 9V, 6F22 (4)

Батарейки распродажа (4)

Большие батарейки D, LR20, R20, 373 (7)

Дисковые литиевые батарейки 3 V CR, LR (41)

Зарядные устройства для батареек (6)

Мизинчиковые батарейки AAA, LR03,FR03, R03,286 (20)

Пальчиковые батарейки AA, LR6, FR6, ZR6, R6, 316 (31)

Спецэлементы A27, A23 (23)

Средние батарейки C, LR14, R14, 343 (6)

Шины (473)

Автомобильные шины (174)

Грузовые шины (22)

Камеры для шин (12)

Расходники для колёс (145)

Расходники для шиномонтажа (120)

Солнечная энергетика (68)

Солнечные модули (12)

Контроллеры (11)

Коннекторы (7)

Кабель для электрических установок (8)

Крепёжные элементы для солнечных батарей (10)

Солнечные панели для туризма (2)

Аккумуляторы для солнечных батарей (13)

Инверторы (5)

Неисправности и замена рулевых тяг ВАЗ 2107 в домашних условиях » Авто центр ру

Благодаря рулевым тягам выполняется поворот передних колес, поэтому в целях безопасности их нужно всегда держать в рабочем состоянии.

На ВАЗ 2107 установлена устаревшая система тяг с шарнирами, которая называется трапецией. У нее небольшой ресурс, поэтому приходится ее часто менять. Зная устройство и руководствуясь инструкцией по демонтажу и сборке, заменить рулевые тяги можно своими руками.

Устройство и принцип работы трапеции

Рулевые тяги разворачивают колеса в сторону, куда водитель повернул руль. Расположена она на уровне днища машины под силовым агрегатом, прикреплена снизу к лонжеронам. Состоит из трех тяг: правой, средней и левой. У средней тяги два шарнира, две другие являются сборными деталями из длинной и короткой частей.

Работает трапеция по следующей схеме. Когда водитель поворачивает рулевое колесо, вращается хвостовик редуктора и вал. С помощью червячного механизма усилие передается на сошку. Она начинает разворачиваться в нужную сторону вместе с тягами. Благодаря всем трем тягам одновременно поворачиваются передние колеса. Шаровые пальцы, расположенные на концах тяг, дают возможность двигаться рулевым тягам лишь по горизонтали.

Диагностика неисправностей трапеции

В процессе эксплуатации шаровые пальцы постоянно
проворачиваются, сухари истираются, появляется люфт. Об изношенности
наконечника говорят следующие признаки:

снизу машины слышаться стуки при движении по
неровным дорогам;
на ровной дороге авто самопроизвольно меняет
траекторию пути;
чувствуется вибрация на руле, которая передается
от люфта шаровых пальцев;
тяжело поворачивать руль, при этом снизу слышен
скрип.

Если, поворачивать рулевое колесо, нужно прилагать значительные усилия, это говорит о том, что заклинило шаровой палец в корпусе. В этом случае срочно нужно менять пришедшую в негодность деталь, иначе палец может выбить из гнезда во время движения, и машина потеряет управление. Шарниры быстрее изнашиваются, если пришел в негодность пыльник, из-за чего грязь попадает в шарнирное соединение.

Неисправность рулевых тяг возможна по следующим причинам:

Естественный износ. Срок службы зависит от
условий, в которых эксплуатируется авто. Обычно он составляет 20-30 тыс. км
пробега, далее в узлах появляется стук и люфт.
Поврежденные защитные колпачки на шарнирах. Под
пыльник попадает грязь, песок, вода. Коррозийные процессы и абразивное действие
сокращают эксплуатационный срок шаровых пальцев.

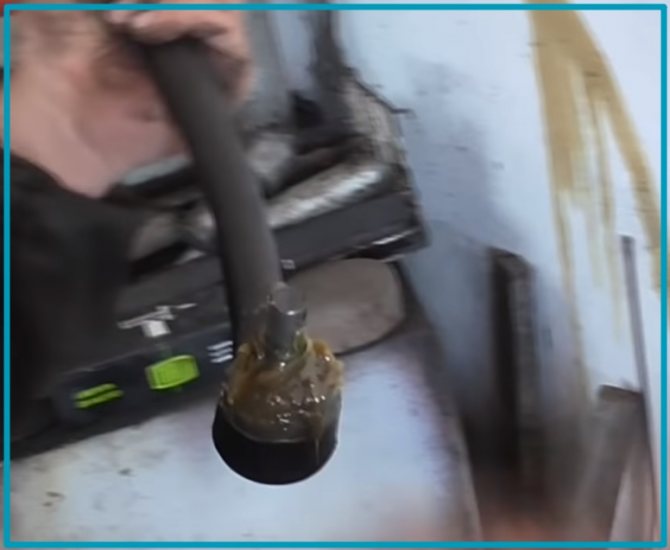

Недостаточное количество смазочного вещества
приводит к повышенному трению и преждевременному износу соприкасающихся
деталей. Перед монтажом нужно проверять наличие смазки.
Деформация тяги в результате удара о
какое-нибудь препятствие на дороге или при наезде на кочку. Если искривление
незначительное, можно попробовать выровнять тягу, подогревая ее газовой
горелкой.

При сильном износе появляется люфт и большой свободный ход
колесной передней пары в горизонтальной плоскости. Для прямолинейного движения
водителю приходится постоянно выравнивать автомобиль с помощью поворота руля.

Диагностируются неисправности рулевых тяг путем проведения
следующих действий:

Машину устанавливают на смотровую яму.

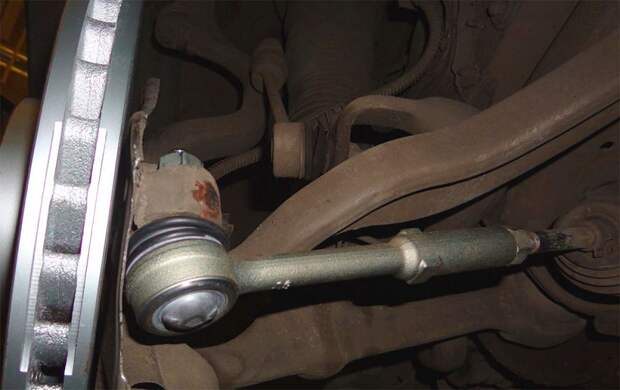

Спустившись под авто, нужно сделать визуальный
осмотр трапеции, особенно, если был удар.
Тягу рукой берут около наконечника и раскачивают
в вертикальной плоскости – вниз-вверх. Если почувствуется люфт, деталь
необходимо менять. Так же проверяют все шарнирные узлы.

Следует учесть, что крутить стержень вокруг своей оси не имеет смысла, так как это рабочее состояние рулевой тяги. Если ощущается небольшой люфт, это объясняется срабатыванием пружины, расположенной внутри наконечника.

Диагностика рулевых тяг ВАЗ.

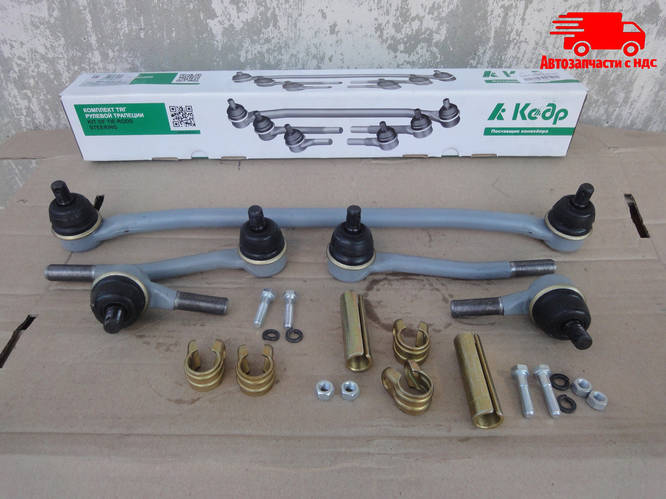

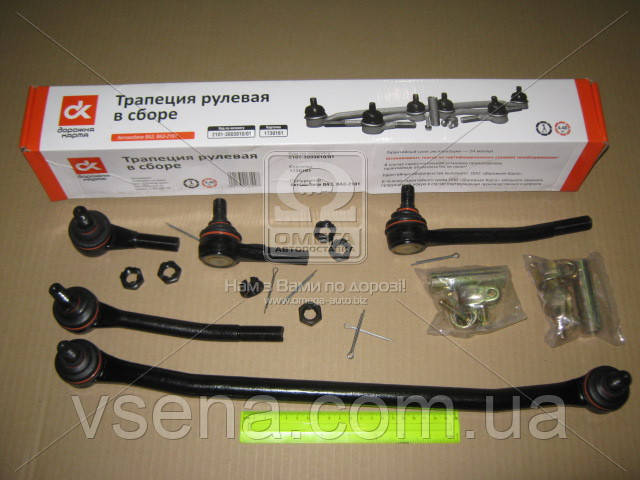

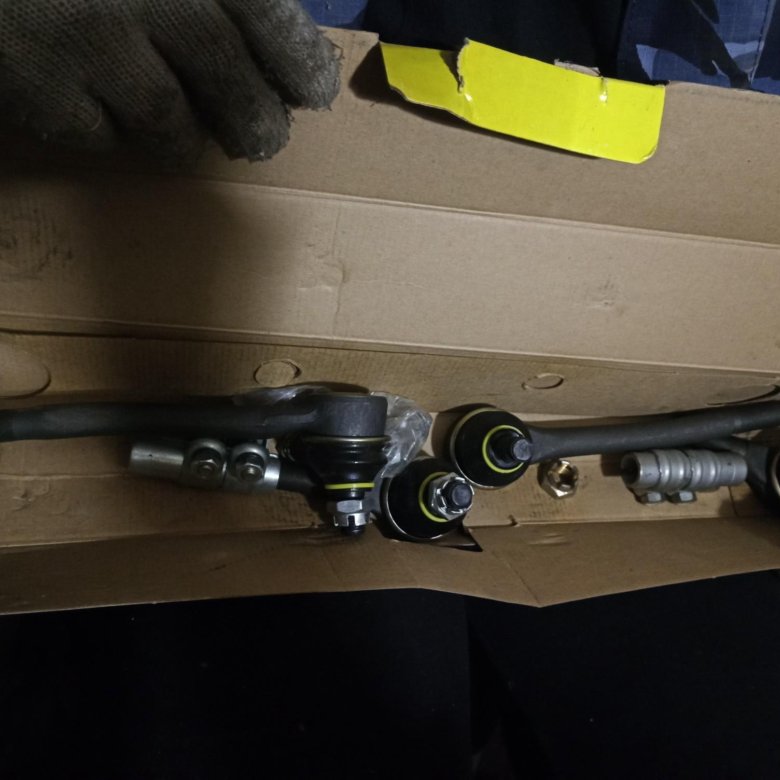

Для замены желательно приобрести полный ремкомплект, но можно менять отдельные запчасти.

На замену трудно найти оригиналы изделий, поэтому покупать
следует детали известных производителей, чтобы они подошли на ВАЗ 2107 и
отличались хорошим качеством. Рулевую трапецию не обязательно менять полностью
за один раз, можно менять детали по мере износа. Поэтому рулевые тяги часто
собраны из изделий разных производителей.

Самостоятельно меняем короткий наконечник: пошаговая инструкция

Для проведения процедуры не потребуется смотровая яма, так
как наружная часть трапеции доступна после демонтажа колеса. Из инструментов
нужно приготовить: набор ключей, плоскогубцы, молоток, специальный съемник в
виде стакана, рулетку или линейку, домкрат. Из материалов: резиновые перчатки, смазку
WD-40, опору под колеса против отката, ветошь.

Перед заменой необходимо выполнить ряд подготовительных

мероприятий:

Установить машину, зафиксировать и снять колесо
с той стороны, где будут проводиться работы. Руль выворачиваем в нужную сторону
до упора.

Все крепления, которые будут откручиваться,
нужно очистить от загрязнений и смазать WD-40.
Замеряем рулеткой расстояние от одного центра
наконечника до другого, чтобы при замене сохранить прежнюю длину тяги.

Извлекаем шплинт из гайки в виде короны,
соединив его концы.

Разборку проводим по следующему алгоритму:

Откручиваем внешнюю гайку, стягивающую хомут,
ближайшую к колесу. Внутреннюю трогать не нужно.

Далее откручиваем крепежную гайку шарового
пальца.

Надеваем съемник на шарнир и крутим гайку на
ключе, пока не выйдет палец с шаром из проушины поворотного кулачка.

Достаем шарнир из хомута, проворачивая его
против часовой стрелки.
Проверяем смазку на новом изделии и вкручиваем
на место сношенной детали.

Проворачивая
наконечник и измеряя расстояние линейкой, подгоняем длину тяги.
Затягиваем гайку
на хомуте, вставляем палец в гнездо и затягиваем крепление.
Ставим и
разгибаем шплинт.

Если нет съемника, выпрессовку пальца можно сделать ударами молотка. Только нужно бить аккуратно, чтобы не нарушить резьбу.

Как полностью разобрать трапецию

Полностью тяги демонтируют, если замена производится в сборе
или если меняются наконечники в комплекте с пыльниками. Демонтаж и замена
производятся аналогично, как и внешнего шарнира, но немного в другом порядке.

Автомобиль загоняем на подъемник, обрабатываем крепления WD-40 и снимаем шплинты. Демонтаж колес не нужен. Рожковым ключом выкручиваем крепежные гайки, которые фиксируют шаровые пальцы. Крепежные болты на хомутах не выкручиваем. Гайки, расположенные внутри, выкручиваем с помощью изогнутого ключа.

Съемником выдавливаем оба пальца из проушины. Таким же
образом демонтируем другие две тяги.

Установив новые изделия, ослабляем хомуты и подгоняем размеры под старые тяги. Длина рычага регулируется с помощью вкручивания или выкручивания короткой тяги. Стягиваем хомуты гайками.

Собранные детали устанавливаем на автомобиль, закручиваем
гайки и закрепляем шплинтами. Средняя
тяга крепится так, чтобы изгиб выступал вперед.

После окончания работ желательно выехать на дорогу и
проверить поведение автомобиля на трассе. Если при движении по прямой, машину
заносит, нужно поехать на СТО и отрегулировать правильно развал схождения на
передних колесах.

Важно следить за состоянием тяг, чтобы быть в уверенным в управляемости автомобиля на дороге. При малейшем подозрении на неисправность, следует выполнить диагностику и заменить неисправные и изношенные детали. Сделать это несложно даже начинающему водителю с небольшим опытом ремонтных работ.

Замена наконечников рулевых тяг на ВАЗ классика.

Замена трапеции рулевых тяг на ваз 2107

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

увеличенный люфт руля;
стуки в рулевом управлении;
ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

[tip]Примечание: В случае деформации рулевые тяги подлежат обязательной замене. Пытаться их выпрямить и установить назад — недопустимо![/tip]

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

набор накидных или рожковых ключей;
пассатижи;
съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
Установить съемник рулевого наконечника.
Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

[tip]Примечание: при отсутствии съемника можно выбить палец из поворотного кулака молотком, нанося удары по рычагу вдоль оси. Можно облегчить работу, нанеся на палец средство WD-40. С его помощью палец выйдет из рычага намного легче.[/tip]

Расшпринтовать и выкрутить гайку второго пальца наконечника.
С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
Снять рулевую тягу.
Установить новую тягу.
Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

В процессе эксплуатации автомобиля детали подвески и других систем подвергаются значительным нагрузкам, что ведет к их износу и выходу их строя. На модели ВАЗ 2107 в наконечниках рулевых тяг образуется выработка, во время движения по плохой дороге появляются стуки. Игнорирование их чревато разрушением узла и потерей управления автомобилем. Решение проблемы – замена неисправных деталей механизма.

Для выполнения ремонтных работ на автомобиле ВАЗ 2107 потребуются следующие запасные части:

тяги рулевые;
защитные чехлы;
гайки с коронкой и фиксирующим шплинтом.

Замена узлов производится на автомобиле, установленном над смотровой ямой. Для демонтажа деталей и установки новых используется специальный съемник, торцовый ключ и удлинитель.

Порядок выполнения ремонтных работ

Замена неисправной детали рулевого механизма производится в такой последовательности:

Узел очищаем от загрязнений при помощи щетки, на резьбовые соединения наносим проникающий состав.
Пассатижами вынимаем фиксирующие шплинты и при помощи накидного ключа или головки на «22» откручиваем гайку на пальце.
Тяги рулевые от поворотного кулака отстыковываются с использованием специального съемника. Приспособление надевается на узел сверху и при помощи болта производится выдавливание пальца из проушины.

Полезный совет: если место соединения предварительно обстучать через медную или бронзовую выколотку, то процесс демонтажа значительно ускоряется.

Производитель автомобиля ВАЗ 2107 рекомендует изношенные рулевые тяги менять комплектом. Ресурс данных конструкционных узлов из одной партии установленных на автомобиле, как правило, одинаков. Замена только одного из них не решает проблемы кардинально пройдет немного времени и процесс ремонта придется повторить в отношении остальных элементов системы.

Установка деталей и регулировка

Монтаж рулевых тяг на автомобиле классической модели ВАЗ 2107 не представляет особой сложности и выполняется следующим образом:

Измеряем длину старой сборки при помощи стальной линейки с возможно большей точностью.
Новый узел регулируем при помощи резьбового соединения до нужного размера и стопорим контргайками.
Установка детали на место осуществляется путем введения пальца в посадочное гнездо и завинчивания гайки с определенным моментом.

Замена рулевой трапеции ваз 2107 своими руками

Почетаемые юзеры нашего веб-сайта, эта страничка посвящена — «Замена рулевой трапеции ваз 2107 своими руками«. Читайте также статьи по теме:

Содержание

замена рулевых тяг на автомобиле ваз 2107

Снятие рулевых тяг с автомобиля ваз 2107

2. Очищаем от грязи гайки и чехлы рулевой тяги.

3. Наносим проникающую смазку на резьбу шаровых шарниров рулевых тяг.

4. Плоскогубцами вынимаем шплинт гайки крепления рулевого пальца к рычагу поворотного кулака.

5. Рожковым ключом на 22 мм отворачиваем гайку крепления рулевого пальца шарового шарнира к рычагу поворотного кулака.

7. Съемником выпрессовываем пальцы рулевых наконечников и снимаем боковые рулевые тяги.

8. Перед разборкой боковой рулевой тяги измеряем и записываем ее длину. Это необходимо для того, чтобы при сборке не изменить имеющуюся величину схождения колес на автомобиле ваз 2107. Ослабляем болты стяжных хомутов соединительной муфты и вывинчиваем рулевые наконечники.

Аналогично снимаем и разбираем другую боковую рулевую тягу.

9. Для снятия средней рулевой тяги расшплинтовываем и торцовым ключом на 22 мм с удлинителем из моторного отсека ваз 2107 отворачиваем гайки.

10. Если пальцы шарниров боковых рулевых тяг отсоединены от маятникового рычага и сошки редуктора рулевого механизма, то при помощи съемника выпрессовываем пальцы шаровых шарниров рулевой тяги и снимаем тягу.

11. Если боковые рулевые тяги не отсоединены от проушин сошки и маятникового рычага, то пальцы шаровых шарниров средней рулевой тяги можно выпрессовать, выбивая их с помощью подходящего стержня А. Предварительно подставляем упор Б под внутренний наконечник боковой рулевой тяги.

Установка рулевых тяг на автомобиль ваз 2107

1. Устанавливаем рулевые тяги на автомобиль ваз 2107 в обратной последовательности. После сборки и регулировки боковой рулевой тяги по длине затягиваем стяжные хомуты.

2. После установки рулевых тяг на автомобиль ваз 2107 необходимо проверить и в случае необходимости отрегулировать углы схождения колес самостоятельно (см. «Углы установки колес на автомобиле ваз 2107 — развал, схождение — регулировка») или в специализированной мастерской.

Замена рулевой трапеции на классике — Ваз-2101, Ваз-2105, Ваз-2106 и Ваз-2107

Читайте

Выход из строя рулевого наконечника, рулевой тяги и даже всей рулевой трапеции на классике моделей Ваз-2101. Ваз-2105. Ваз-2106 и Ваз-2107 сопровождается характерным стуком в подвеске (даже на небольших неровностях), потерей курсовой устойчивости при движении (автомобиль отказывается ехать прямо, тянет в сторону и приходится постоянно подруливать), а так же неравномерным износом шин. Многим владельцам классики, которые уже имеют большой стаж вождения таких автомобилей, это знакомо, а учитывая качество наших дорог, вопрос о замене тяги, наконечника или всей рулевой трапеции, вставал уже не раз.

Дальше, будем определятся с местом для проведения всех работ и с необходимым инструментом для успешной замены рулевой трапеции на Ваз-2101. Ваз-2105. Ваз-2106 и Ваз-2107. О месте проведения работ писать-читать много нет необходимости, так как работы необходимо проводить на яме, подъемнике либо эстакаде, иначе веселое времяпрепровождения вам будет гарантировано и травмоопасно. С инструментом, тоже довольно просто, смотрите фотографию №1 следующую далее.

Вам потребуются ключи на 22, 13, 12 (может понадобиться), пассатижи, отвертка, рулетка и молоток. Думаю, всё перечисленное у вас найдётся, все-таки вы серьезный автолюбитель:). А вот съемник для рулевых тяг, скорее всего придется вам приобрести. Смотрите фотографию №2. Два варианта: справа съемник ветеран (в простонародье называется «уголком», который наверно был изобретен в год выпуска первого автомобиля из «классики»), а слева универсальный съемник. И тот, и другой съёмник поможет вам справиться с поставленной задачей. Но, я всё же советую вам отдать предпочтение универсальному съемнику, так как им удобнее работать и распрессовывает пальцы на раз, к тому же может пригодится и при ремонте на других моделях автомобилей.

По запчастям, считаю, что самым оптимальным вариантом для покупки будут рулевые наконечники, трапеция и тяги Белебеевского производства (представлены на фотографии №3 ). В их комплект входят: две рулевые тяги, два рулевых наконечника, поперечная (средняя) тяга, шесть шплинтов и столько же гаек. Вроде, как все хорошо, но это не все. Не хватает, сгонов рулевых тяг (регулировочные муфты)! Почему производитель ими не комплектует свои наборы, остается загадкой. Если не ошибаюсь, то только «Трек» считает необходимым наличие рулевых сгонов в своём комплекте. Проверяйте комплект, не отходя от кассы! Если же сгоны всё таки отсутствуют в комплекте, тогда обязательно их купите отдельно. Как выглядят сгоны и сколько их всего необходимо, вы увидите на фотографии №4

Замена рулевых тяг , наконечников ваз -классика

Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками

Замена рулевых наконечников на ВАЗ 2101, 2103, 2105, 2106 и 2107

Видео описание работы по замене рулевых наконечников на автомобилях ВАЗ «классика» от 2101 и до 2107.

Инструкция замены рулевой трапеции на классике Ваз-2101, Ваз-2105, Ваз-2106 и Ваз-2107 пошагово с фотографиями:

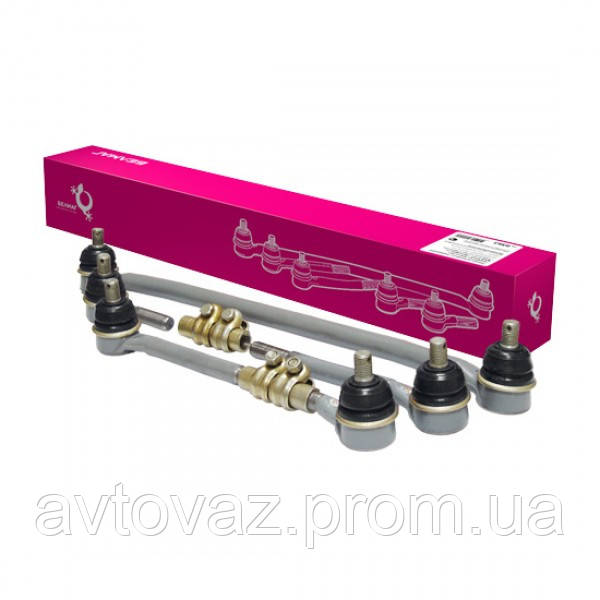

Рулевая трапеция ВАЗ 2107

Рулевой трапецией называется система тяг, позволяющая обеспечивать поворот колес на разный угол.

В рулевую трапецию входит:

— длинная рулевая тяга;

— два длинных(правый/левый) и два коротких рулевых наконечника;

— две соединительные муфты с набором стяжных хомутов.

Назначение рулевой трапеции заключается в передаче команды руля на передние управляемые колеса автомобиля. От состояния рулевых наконечников рулевой трапеции зависит управляемость и безопасность движения, а также и комфорт передвижения.

При возникновении люфтов в рулевой трапеции требуется либо замена тяги, в соединение которой появился люфт, либо всей рулевой трапеции, если люфт появился сразу в нескольких рулевых наконечниках.

Автомобиль ставится на смотровую яму и фиксируется надежными упорами, можно для гарантии поставить на скорость.

Выпрессовав пальцы на рычаге рулевого редуктора, откручиваете болты крепления маятникого рычага и, перевернув его вниз, вынимаете в сторону правого колеса (удобнее, когда колесо снято), вместе с подсоединенными к нему тягами. Колесо необходимо вывернуть, чтобы набор тяг мог выйти наружу.

Можно, в крайнем случае, слегка отжать большой «монтажкой» или куском трубы, трубу глушителя и палец тяги выйдет. Если не получится вынуть этот набор дальше с первого раза, то необходимо поворачивая его из стороны в сторону продвигать в сторону правого колеса, что в итоге у вас непременно получится.

Из рулевых тяг новой рулевой трапецииваз 2107 собираете такую же конструкцию, состоящую из короткого рулевого наконечника, соединительной муфты, длинного правого рулевого наконечника, маятникового рычага и средней рулевой тяги. Затягиваете болты на месте, шплинтуете их и можно устанавливать все на место, также со стороны правого переднего колеса.

При сборке, чтобы сориентироваться какая из длинных рулевых тяг правая, а какая левая необходимо взять ее наподобие пистолета в руку за рулевой палец, тогда сама тяга, исполняющая роль дула покажет в какую сторону оно повернуто. Если вправо, значит это правый длинный наконечник и наоборот.

Читайте

Да, средняя тяга ставится первой на рычаге маятника и рычаге рулевого управления, затем уже палец длинной рулевой тяги. Для того, чтобы среднюю рулевую тягу вы установили в правильное положение, необходимо ее сориентировать при установке. Если посмотреть на нее сверху, то загнутые ее концы должны смотреть в сторону КПП.

Соединяя через муфту короткую и длинную рулевые тяги, необходимо предусмотреть, что короткая тяга закручивается по часовой стрелке, а длинная тяга против (левая резьба). Резьбы необходимо смазать подходящей смазкой, чтобы уберечь их от ржавчины и для легкой сборки.

Собирая узел из двух тяг и муфты, предварительно замерьте длину видимой части резьбы (на старой трапеции), выходящей из соединительной муфты у каждой тяги и такое же расстояние оставьте и при сборке нового соединения. Затягиваете стяжные хомуты на соединительной муфте и можно все устанавливать на место, действуя в обратном порядке.

После установки рулевой трапеции, необходимо обратиться в пункт сход-развал для проверки и регулировки. Удачи!

Смотрите также связанные новости

Не понравилось?

Опубликовано: 18 нояб. 2013 г.

Сегодня пойдет речь о том, как заменить рулевую трапецию на Кедр Триал Спорт в копейке самостоятельно.

После диагностики неисправностей, данный этап является неотъемлемой частью техобслуживания автомобиля, для приведения оного в рабочее состояние.

При этом самостоятельная замена рулевого управления на Кедр Триал Спорт в Ваз-2101 своими руками под силу любому автомобилисту, в чём Вам и поможет моя видеоинструкция.

Данная тема затрагивает такие пункты: 1. как снять рулевую трапецию в VAZ 2101 самостоятельно, 2. самостоятельная замена рулевого управления на Кедр Триал Спорт в Ваз-2101 своими руками и 3. самостоятельная установка рулевого управления Кедр Триал Спорт на копейку своими руками на место.

Так что, перед тем, как поменять рулевую трапецию на Кедр Триал Спорт в VAZ 2101 самостоятельно, рекомендую ознакомиться с данным видеоматериалом.

Если все же, у Вас будут вопросы, как установить рулевое управление Кедр Триал Спорт на копейку самостоятельно, то изучите самостоятельное снятие рулевого управления в Ваз-2101 своими руками, и попытайтесь воспроизвести те же действия в обратном порядке. Удачи в ремонте!

Замена рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика – замена рулевых наконечников, замена рулевых тяг ваз, замена рулевой трапеции, как поменять рулевые наконечники

TOP- 10 (рейтинг голосов)

Выход из строя рулевого наконечника, рулевой тяги и даже всей рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика сопровождается характерным стуком в подвеске (даже на небольших неровностях), потерей курсовой устойчивости при движении (автомобиль отказывается ехать прямо, тянет в сторону и приходится постоянно подруливать) и неравномерным износом шин. Думаю, многим автолюбителям это знакомо и, учитывая качество наших дорог, вопрос о замене тяги, наконечника или всего зразу, вставал уже не раз. И естественно, всем приходят на ум одни и те же вопросы: Как определить, разбит ли рулевой наконечник или тяга. Можно ли заменить тягу или рулевую трапецию самостоятельно? Какой инструмент понадобится для этой работы? Какого производителя рулевой трапеции лучше покупать? Есть ли в этом деле подводные камни? И обязательно ли делать развал-схождение после ремонта. Где найти исчерпывающие информации по замене тяг рулевой трапеции. Верно. Ну, не зря же Вы читаете эти строки))). И отвечая на последний вопрос, я скажу – Здесь. В крайнем случае, буду стараться, чтобы так и было. Надеюсь, что после прочтения данного материала, Вы будете знать все ответы на волнующие Вас вопросы…. Во накрутил))) Ладно, дальше только по делу.

А дальше, давайте сразу определимся с местом для проведения работы и с инструментом, который нам понадобится для успешной замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика. Здесь много писать-читать не придется, так как работу необходимо проводить на яме, эстакаде или подъемнике. В противном случае веселое времяпрепровождения Вам гарантировано и травмы тоже. По инструменту, тоже все просто, смотрим фото 1 ниже.

Запчасти… Думаю, что самый оптимальный вариант для покупки, это рулевые наконечники, тяги и трапеция Белебеевского производства. Фото 3. В комплект входит: два рулевых наконечника, две рулевые тяги, поперечная (средняя) тяга, шесть гаек и столько же шплинтов. Вроде, как все хорошо, но не все. Нет, сгонов рулевых тяг (регулировочные муфты)! Почему производитель ими не комплектует свои наборы, остается не понятно. Если не ошибаюсь, то только Трек считает необходимым наличие рулевых сгонов в комплекте. Так что, все проверяем, не отходя от кассы! Если сгоны отсутствуют, обязательно их покупаем. Как они выглядят и сколько их всего видно на фото 4.

И о главном. Описание с фотографиями замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

2. Далее, ключом на 22 откручиваем по очереди все гайки. Фото 6.

Замена рулевых наконечников lada 2101 (ваз 2101)

Выход из строя рулевого наконечника, рулевой тяги и даже всей рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика сопровождается характерным стуком в подвеске (даже на небольших неровностях), потерей курсовой устойчивости при движении (автомобиль отказывается ехать прямо, тянет в сторону и приходится постоянно подруливать) и неравномерным износом шин. Думаю, многим автолюбителям это знакомо и, учитывая качество наших дорог, вопрос о замене тяги, наконечника или всего зразу, вставал уже не раз. И естественно, всем приходят на ум одни и те же вопросы: Как определить, разбит ли рулевой наконечник или тяга? Можно ли заменить тягу или рулевую трапецию самостоятельно? Какой инструмент понадобится для этой работы? Какого производителя рулевой трапеции лучше покупать? Есть ли в этом деле подводные камни? И обязательно ли делать развал-схождение после ремонта? Где найти исчерпывающие информации по замене тяг рулевой трапеции? Верно!? Ну, не зря же Вы читаете эти строки))). И отвечая на последний вопрос, я скажу – Здесь!. В крайнем случае, буду стараться, чтобы так и было. Надеюсь, что после прочтения данного материала, Вы будете знать все ответы на волнующие Вас вопросы…. Во накрутил))) Ладно, дальше только по делу.

Определить, пора менять тяги или нет, не сложно. Достаточно загнать автомобиль на яму и руками покачать, подергать тяги. Проверяя осевые люфты в шаровых пальцах. Если осевой люфт превышает 1 мм или наконечник, когда Вы будете дергать тягу вверх и вниз, будет стучать, то это означает, что пора читать дальше и готовиться к работе. Так как описать процесс диагностики сложно, то я решил разместить видео, на котором Вы увидите, как проверять и как стучат шаровые пальцы рулевых тяг и наконечников. Смотрите видео ниже.

Думаю, ключ на 22, 13, 12 (может пригодиться), отвертка, молоток и пассатижи у Вас найдутся. Вы все-таки серьезный автолюбитель)). А вот съемник для рулевых тяг придеться купить. Смотрим фото 2. Два варианта, слева универсальный съемник, справа съемник ветеран, в простонародье «уголок», который наверно был изобретен на следующий год после выпуска первой Классики. И тот, и другой помогут Вам справиться с поставленной задачей. Но, я бы посоветовал бы Вам остановиться на универсальном съемнике и работать удобней, и распрессовывает пальцы на раз, и на других марках автомобилей еще послужит. Да, и рулетку не забудьте приготовить.

И о главном. Описание с фотографиями замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика:1. Первым делом, забравшись под автомобиль, отчищаем гайки шаровых пальцев от грязи. При помощи пассатижей вытаскиваем с пальцев шплинты, проволоку, гвоздики, в общем, все, чем были зафиксированы гайки. Фото 5

2. Далее, ключом на 22 откручиваем по очереди все гайки. Фото 6.

3. Гайки скручены, в дело пускаем съемник. Фото 7 и 8.

4. Так как правая и левая рулевые тяги отличаются, то стараемся их не путать. Сняли правую рулевую тягу с наконечником, положили с правой стороны. Но, не беда, если забыли где какая. Это легко можно узнать, поверните тягу пальцем вверх и смотрите, в какую сторону идет наклон с той стороны она и была снята (фото 9), то же самое проделывайте перед установкой. Лучше лишний раз проверить, чем в очередной раз распрессовывать палец и рисковать повредить пыльник.

5. После того, как тяги сняты, можно с них брать размеры. Рулеткой измеряйте расстояние между центровочными ямками рулевых тяг. И такой же размер выставляйте на новых тягах (фото 10). Тяги скрутили, но хомуты на сгонах пока не затягивайте.

6. Если тяги скручены в необходимый размер, их можно устанавливать на автомобиль. Еще раз напомню, левую и правую сторону не путать. И поперечную (среднюю) тягу устанавливаем изгибом к картеру двигателя, то есть поперечина как бы огибает кожух кпп. Фото 11.

7. Когда все пальцы затянуты и зашплинтованы, можно затянуть и хомуты сгонов. Фото 12. И готовимся к поездке на развал-схождение.

Во как-то, так! И еще, если Вы меняете один наконечник или пару (тягу и наконечник) и правильно выставите размер, то можете избежать поездки на развал-схождение. Но, если меняете рулевую трапецию полностью, то избежать данной процедуры Вам не удастся. Так как, новая поперечная тяга, не позволит сохранить необходимый размер. Это проверено.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Выход из строя рулевого наконечника, рулевой тяги и даже всей рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика сопровождается характерным стуком в подвеске (даже на небольших неровностях), потерей курсовой устойчивости при движении (автомобиль отказывается ехать прямо, тянет в сторону и приходится постоянно подруливать) и неравномерным износом шин. Думаю, многим автолюбителям это знакомо и, учитывая качество наших дорог, вопрос о замене тяги, наконечника или всего зразу, вставал уже не раз. И естественно, всем приходят на ум одни и те же вопросы: Как определить, разбит ли рулевой наконечник или тяга. Можно ли заменить тягу или рулевую трапецию самостоятельно? Какой инструмент понадобится для этой работы? Какого производителя рулевой трапеции лучше покупать? Есть ли в этом деле подводные камни? И обязательно ли делать развал-схождение после ремонта. Где найти исчерпывающие информации по замене тяг рулевой трапеции. Верно. Ну, не зря же Вы читаете эти строки))). И отвечая на последний вопрос, я скажу – Здесь. В крайнем случае, буду стараться, чтобы так и было. Надеюсь, что после прочтения данного материала, Вы будете знать все ответы на волнующие Вас вопросы…. Во накрутил))) Ладно, дальше только по делу.

Определить, пора менять тяги или нет, не сложно. Достаточно загнать автомобиль на яму и руками покачать, подергать тяги. Проверяя осевые люфты в шаровых пальцах. Если осевой люфт превышает 1 мм или наконечник, когда Вы будете дергать тягу вверх и вниз, будет стучать, то это означает, что пора читать дальше и готовиться к работе. Так как описать процесс диагностики сложно, то я решил разместить видео, на котором Вы увидите, как проверять и как стучат шаровые пальцы рулевых тяг и наконечников. Смотрите видео ниже.

А дальше, давайте сразу определимся с местом для проведения работы и с инструментом, который нам понадобится для успешной замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика. Здесь много писать-читать не придется, так как работу необходимо проводить на яме, эстакаде или подъемнике. В противном случае веселое времяпрепровождения Вам гарантировано и травмы тоже. По инструменту, тоже все просто, смотрим фото 1 ниже.

Думаю, ключ на 22, 13, 12 (может пригодиться), отвертка, молоток и пассатижи у Вас найдутся. Вы все-таки серьезный автолюбитель)). А вот съемник для рулевых тяг придеться купить. Смотрим фото 2. Два варианта, слева универсальный съемник, справа съемник ветеран, в простонародье «уголок», который наверно был изобретен на следующий год после выпуска первой Классики. И тот, и другой помогут Вам справиться с поставленной задачей. Но, я бы посоветовал бы Вам остановиться на универсальном съемнике и работать удобней, и распрессовывает пальцы на раз, и на других марках автомобилей еще послужит. Да, и рулетку не забудьте приготовить.

И о главном. Описание с фотографиями замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Первым делом, забравшись под автомобиль, отчищаем гайки шаровых пальцев от грязи. При помощи пассатижей вытаскиваем с пальцев шплинты, проволоку, гвоздики, в общем, все, чем были зафиксированы гайки. Фото 5

2. Далее, ключом на 22 откручиваем по очереди все гайки. Фото 6.

3. Гайки скручены, в дело пускаем съемник. Фото 7 и 8.

4. Так как правая и левая рулевые тяги отличаются. то стараемся их не путать. Сняли правую рулевую тягу с наконечником, положили с правой стороны. Но, не беда, если забыли где какая. Это легко можно узнать, поверните тягу пальцем вверх и смотрите, в какую сторону идет наклон с той стороны она и была снята (фото 9), то же самое проделывайте перед установкой. Лучше лишний раз проверить, чем в очередной раз распрессовывать палец и рисковать повредить пыльник.

6. Если тяги скручены в необходимый размер, их можно устанавливать на автомобиль. Еще раз напомню, левую и правую сторону не путать. И поперечную (среднюю) тягу устанавливаем изгибом к картеру двигателя. то есть поперечина как бы огибает кожух кпп. Фото 11.

Во как-то, так! И еще, если Вы меняете один наконечник или пару (тягу и наконечник) и правильно выставите размер, то можете избежать поездки на развал-схождение. Но, если меняете рулевую трапецию полностью, то избежать данной процедуры Вам не удастся. Так как, новая поперечная тяга, не позволит сохранить необходимый размер. Это проверено.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Среднюю тягу и козе ясно как правильно ставить, а вот как её интересно снимать, как правильно кто-то заметил не упомянуто даже вскользь. А там очень желательно сначала снять приёмную трубу (штаны). Вероятно, к инструментам на фотографии 1 прийдётся добавить два-три штуки запасных шплинта (вы и вправду думаете, что они у вас будут все целы?), вороток, удлинитель и головку на 22 чтобы некоторые из гаек можно было открутить из под капота. Второй момент — автор забыл упомянуть, что тяги на трапеции легко перепутать местами на том же маятнике или на рулевом редукторе тогда даже до сход-развала будет доехать проблема. Третий момент: наряду с заменами рулевых тяг и их наконечников необходимо проверить шаровые соединения. Проверяется это покачиванием вывешенных передних колес по вертикали, если есть ощутимый люфт — обе шаровых под замену. Если меняются шаровые с одной стороны, то как правило на подходе пара с другой стороны, лучше сразу заменить их все. И лишь потом можно ехать на регулировку развала-схождения

arrow_drop_up -4 arrow_drop_down

28 июля 2017 19:02 #

Средняя тяга снимается также, как и рулевые наконечники с тягами: вытащили шплинты, открутили гайки (прямого накидного ключа как на фотографии 1 для этих целей вполне достаточно), съёмником распрессовали пальцы. После чего, остаётся только достать тягу. Да, немного мешает приёмная труба, но не настолько, чтоб появилась необходимость её снимать! Необходимо сначала вытащить палец с маятника и отвести сошку маятника в сторону. После чего, можно немного повернуть рулевое колесо в левую сторону (иногда и этого не приходится делать), приподнять правую сторону средней тяги, вытащить палец тяги с сошки рулевой колонки, немного провернуть тягу вокруг оси и вытащить её в правую сторону. Устанавливать в обратной последовательности. Сколько раз снимал и ставил среднюю тягу проблем никогда не было. Поэтому, ваши рекомендации по снятию приёмных штанов считаю просто фантазиями человека, который ни разу в жизни самостоятельно не снимал рулевую трапецию на Жигулях.

По шплинтам не понятный упрёк! В статье описывается замена рулевой трапеции. В описание и на фотографии 3 есть информация по гайкам, ШПЛИНТАМ и сгонам.

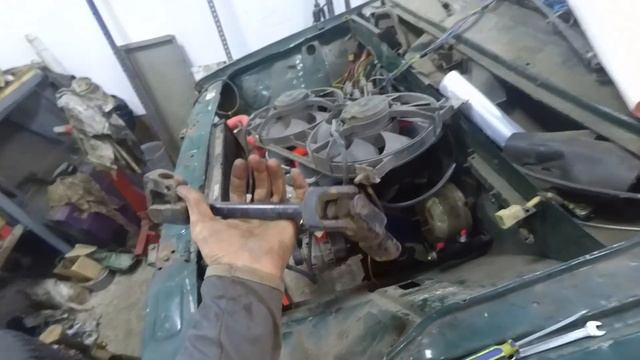

Да, длинный ключ, которым можно будет открутить гайки тяг сверху, через моторный отсек серьёзно облегчает работу. Но, это не простой ключ – это головка на 22, карданчик, удлинитель (не менее метра) и вороток. Зачем человеку, который не собирается каждый день гайки рулевых тяг собирать, изготавливать, покупать такой комплект, если можно обойтись одним лишь накидным ключом на 22. Если без съёмника никак не обойтись, то я так и написал, что придётся его купить.

Третье замечание вообще не по делу! Я повторюсь, в статье речь идёт о замене рулевой трапеции, а не о диагностике всей ходовой автомобиля. И если человек читает данный материал, то он знает уже о проблеме в подвески своего авто и готовится её устранить самостоятельно. То есть, заменить рулевую трапецию, после чего ему в обязательном порядке сделать развал/схождение. Вроде всё логично и понятно.

Вот если бы материла был о самостоятельной диагностике ходовой автомобиля или о подготовке авто перед посещением стенда развал/схождения. то тогда Ваш упрёк был бы по делу. Но, в этом случае, я могу немного дополнить ваши рекомендации: кроме проверки и замены шаровых опор необходимо проверить состояние верхних и нижних рычагов, состояние сайлентблоков рычагов, проверить и при необходимости устранить люфт подшипников передних ступиц, проверить и выровнять давления в шина (некоторые развальщики забывают это сделать), проверить люфт на маятнике, убедиться в целостности лонжеронов в районах крепления рулевой колонки и балки. И что ещё не маловажно проверить прикипели ли оси нижних рычагов на болтах балки! Так как это болезнь Жигулей. Если оси будут неподвижны на болтах, то развал будет сделать невозможно. И как результат, развалщик или откажется от работы, или просто сделает её недобросовестно.

Как-то так получается…

Добро пожаловать! Рулевые тяги — при помощи них колёса у автомобиля поворачиваются, поэтому их всегда нужно держать в хорошем состоянии и по возможности производить их анализ на наличие различного рода повреждений. Но всё же бывают случаи когда рулевые тяги приходят в негодность, и после этого встаёт вопрос: «А как же собственно заменить тяги на новые?» Ответ на этот вопрос, мы с вами сегодня как раз таки и разберём в статье.

Примечание! Для замены вам необходимо будет взять: Пассатижи, а так же гаечный ключ «на 22», отвёртку, ко всему этому нужно будет запастись молотком и специальным съемником шаровых шарниров! (Фото специального съемника приведено ниже)

Где находятся рулевые тяги? Они расположены в самом низу автомобиля, но так просто взглянуть на тяги не получится потому что их закрывают передние колёса у автомобиля. Поэтому чтобы разглядеть их по подробней, выверните руль и вы увидите что одна из рулевых тяг подсоединена к поворотному кулаку автомобиля.

Примечание! Для наглядности выше приведена схема, где красными стрелками указана центральная рулевая тяга, а синей стрелкой указаны две боковые тяги которые как раз таки и подсоединены к рычагам поворотного кулака которые указан зелёной стрелкой!

Когда нужно менять рулевые тяги? В основном при их деформации, машина начинает вести себя на дороге расхлябано, а именно: Передние колёса начинают при полностью выровненном руле уходить в какую либо сторону, а особенно это становится заметно на повороте, когда вы поворачиваете автомобиль допустим на лево а его тянет в право — это и есть основные признаки деформации рулевых тяг.

Примечание! Тяги деформируются от сильного наезда на кочку либо же на какое либо препятствие, поэтому будьте аккуратны и берегите свой автомобиль, а если наезд на кочку уже был совершен, то в таком случае проверьте сами тяги а так же их шаровые на исправность! (О том как проверить все эти вещи, см. в статье: «Проверка рулевых тяг и шаровых шарниров на исправность»)

Содержание

1 Как заменить рулевые тяги на ВАЗ 2101-ВАЗ 2107?
- - 1.0.1 Источники

Примечание! Совместно все тяги называются сокращённо «Трапеция», поэтому в некоторых случаях будет выгоднее полностью заменить трапецию чем просто одну рулевую тягу (Это только в том случае если большинство тяг пришло в негодность, потому что как правило трапеция целиком выйдет дешевле, чем покупать отдельно по одной тяги)!

В данной инструкции, замена рулевой тяги будет показана лишь на примере одной боковой, потому что остальные тяги заменяются точно так же!

Снятие: 1) Сперва для более удобной работы, снимите то колесо со стороны который вы собираетесь производить замену тяг. (О том как снять колёса, см. в статье: «Замена колеса на ВАЗ»)

2) Далее при помощи пассатижей, рас-шплинтуйте гайку пальца шарового шарнира.

3) После того как шплинт будет убран, с помощью гаечного ключа «на 22» отверните гайку крепления пальца.

4) Теперь взяв в руки специальный съемник, установите его как показано на фото ниже, а после установки начните заворачивать гайку которая присутствует на съемнике и вследствие чего палец должен будет выйти из рычага поворотного кулака.

Примечание! Если у вас нет съемника, то в таком случае возьмите в руки молоток и нанесите им несколько резких ударов по рычагу кулака и продолжайте бить до тех пор, пока палец который указан стрелкой не выйдет из ушка рычага! (Бить по рычагу, нужно вдоль его оси)

А если у вас не получится извлечь палец, то попробуйте нанести какую либо проникающую смазку наподобие «WD-40», и после нанесения палец намного быстрее выйдет из рычага!

5) Затем проделайте точно такую же процедуру по выпрессовыванию пальца, но уже на этот раз выпрессуйте палец внутреннего шарнира который указан стрелкой.

6) А после всех завершенных операций, снимите рулевую тягу с машины.

Установка: 1) Установка новой тяги осуществляется в обратном порядке снятию.

Примечание! Устанавливайте новую тягу точно такой же длинны как у вас и была ранее, иначе может нарушится схождение колёс!

А так же рекомендуется после установки новых тяг, отрегулировать схождение колёс у автомобиля! (О том как отрегулировать схождение, читайте в статье под названием: «Регулировка схождения колес»)

Источники

http://www.avtorem.info/stati/vaz-2101-vaz-2106-vaz-2107/zamena-rulevoj-trapetsii-na-avtomobilyah-vaz-2101-vaz-2105-vaz-2106-vaz-2107-klassika.html
http://master-informa.ru/remont-audi/avto/11618-zamena-rulevoj-trapetsii-na-avtomobilyakh-vaz-2101-vaz-2105-vaz-2106-vaz-2107-klassika-zamena-rulevykh-nakonechnikov-zamena-rulevykh-tyag-vaz-zamena-rulevoj-trapetsii-kak-pomenyat-rulevye-nakonechniki
http://vaz-russia. ru/remont/zamena-rulevyih-tyag-na-vaz-2101-vaz-2107.html

Прайс-лист на замену рулевой тяги в Нижнем Новгороде

Записаться на услуги

* При заказе с сайта скидка 10% на проведение работ с использованием запчастей исполнителя

Прайс-лист

Наименование работ	Класс автомобиля / Цены (₽)
Наименование работ		1	2	3
Замена рулевой тяги	840	840	1020
Комплексная замена рулевой тяги	1800	1800	1960
Рулевой механизм (зависит от автомобиля) — с/у, замена	3000	3360	3720
* Скидка при записи на сайте действует только в будние дни. Цены на работы указаны при условии применения запасных частей, предоставленных ООО «НижегородАВТО». В случае использования при ремонтах и ТО деталей, предоставленных клиентом, автоцентр оставляет за собой право изменять стоимость работ (услуг) в сторону увеличения. Гарантия 12 месяцев только на неоригинальные запчасти.

Замена рулевой тяги — крайняя мера, которая требуется в редких случаях. Чаще всего приходится менять рулевые наконечники, а также прочие расходные узлы, которые со временем приходят в негодность и образуя люфт. Это может угрожать соседним кузовным элементам.

Сама же тяга на большинстве автомобилей сделана достаточно качественно и обладает большим запасом прочности, однако её периодически нужно осматривать.

Если при проезде по препятствию слышится глухой стук и отдаёт в руль — можно провести простую диагностику неисправности механизма управления автомобиля: вывесить колесо и пошатать по горизонтали. Если имеется люфт, то проблема в тяге или в наконечнике. Это можно определить при дальнейшем осмотре. Зачастую замена рулевой тяги производится в тот же день! Мы поможем с выгодным подбором запчастей. Заказывая запчасти через нас Вы получаете лояльную (возврат без проблем) ГАРАНТИЮ на 1 ГОД.

Наконечники

Замена наконечников более частая процедура, чем сама замена рулевой тяги. Необходимость в осмотре данного узла можно выявить по следующим признакам:

при отпущеном руле (колёса выставлены прямо) — авто клонит в сторону
руль туго вращается или появился люфт
периодически бьёт в руль или появился стук под капотом со стороны руля

Пыльники, пальцевы, сайлентблоки

Хотя бы раз в полгода проверяйте состояние рулевого узла. Если вдруг при движении Вы чувствуете странную вибрацию в рулевом колесе — лучше приехать на диагностику. Возможно требуется замена: пыльников, пальцев и сайлентблоков рулевых тяг. В автосервисе «НижегородАВТО» специалисты проводит следующие мероприятия:

Профилактический и диагностический осмотр на стенде
Замена рулевой тяги, рулевых наконечников, рулевого механизма

Дополнительные услуги по замене:

С нами удобно:

Отвечаем за качество

Гарантия на работы и используемые неоригинальные запчасти.

Постоянные акции, скидки

Наблюдайте за главной страницей сайта!

Ценим время

Стараемся соблюдать сроки ремонта.

Весь спектр услуг

Поможем устранить любую неисправность.

Оценить стоимость ремонта по фото

Оставьте свой телефон и мы перезвоним в удобное для вас время!
