Замена сальника коленвала ваз 2109
Замена сальника коленвала ВАЗ-2109 считается одной из самых сложных ремонтных работ для «девятки», поэтому если вы не уверены в своих силах, лучше обратиться на СТО. При замене детали придется частично разобрать узел двигателя, что не так просто сделать, если под рукой нет всего необходимого. Но если следовать инструкциям, то выполнить ремонт даже в гаражных условиях возможно.
Содержание
- Роль сальника
- Когда нужно менять сальник?
- Замена переднего сальника
- Дедовский способ
Вернуться к оглавлению
Роль сальника
Сальник — это деталь, которая необходима для предотвращения утечки масла из механизмов во время их работы. Деталь имеет форму кольца, обычно выполняется из резины с жесткой внешней частью и упругой внутренней. Во внутренней части кольца есть насечки. Такая форма позволяет сделать соединение элементов конструкции более надежным.
Со временем сальник может стираться, в результате чего соединение деталей перестает быть достаточно плотным.
Нас интересует сальник коленчатого вала. На коленвале есть две манжеты, которые со временем придется сменить:
- Передняя, размещается между шкивом коленвала и самим коленчатым валом.
- Задняя, находится возле сцепления.
Сама по себе деталь очень простая, демонтировать ее легко, да и поменять тоже нетрудно. А вот добраться до местоположения сальника не так просто. Оба элемента находятся в глубине машины между рабочими органами узла, поэтому придется демонтировать несколько деталей, а затем все собирать заново. При этом остается риск неправильной установки манжеты, если поспешить.
Вернуться к оглавлению
Когда нужно менять сальник?
Существует несколько признаков того, что пора поменять сальник коленвала.
Если сальник уже износился, вы можете заметить масляные подтеки, которые будут увеличиваться с течением времени. Образуются течи возле шкива коленчатого вала. При техническом осмотре моторного отделения выявить их нетрудно.
С задним сальником все сложнее. Поскольку деталь расположена очень глубоко в конструкции, визуально оценить ее состояние не получится. Единственное, что может дать повод осмотреть задний сальник коленчатого вала, — пробуксовка сцепления, которая происходит из-за попадания масла на корзину.
Как дополнительный симптом — увеличенный расход масла. Все эти признаки дают повод для проведения детального техосмотра с дальнейшей заменой деталей.
Причиной замены может стать банальный износ детали. Срок эксплуатации у обоих сальников может отличаться, но менять их рекомендуется вместе. Поэтому, если вы заметили течь в моторном отделении, понадобится замена заднего сальника коленвала ВАЗ-2109 и переднего одновременно.
Вернуться к оглавлению
Замена переднего сальника
Теперь поговорим о том, как заменить деталь.
Замена переднего сальника коленвала трудоемкая. Для проведения работ вам понадобится полный набор ключей и две отвертки. Не забудьте купить прокладку для масляного насоса, помимо нового сальника.
Прежде чем разбирать узел, протрите все детали — так будет проще работать. Держите возле себя тряпку на случай, если понадобится срочно удалять масло или грязь с элементов конструкции во время работ.
Проще всего проводить работы с эстакадой, поскольку нужно добраться до картера двигателя. Но не у каждого есть эстакада. По этой причине многие автолюбители не выполняют работу по замене сальника самостоятельно, а доверяют все мастерам на СТО.
Если же у вас есть возможность поднять авто, приступаем к работе. Ее последовательность выглядит так:
- Прежде всего слейте масло, затем отключите АКБ.
- Теперь можно снять защиту картера — откручивайте 4 болта ключом-десяткой.
- Дальше понадобится снять крышку защиты моторного отделения. Здесь 6 креплений. Понадобится ключ на 8.
- После этого ослабляем винт натяжения ремня привода для генератора и снимаем сам ремень. Тут пригодится большой ключ на 17.
- Дальше придется демонтировать оба передних колеса.
- Выставьте передачу на первую. Для дальнейших работ вооружаемся ключом на 19 и ищем болт шкива. Скручиваем крепление, снимаем шкив.
- Поршень первого цилиндра ставим в положение ВМТ (верхней мертвой точки). Ищем метку на кожухе и приводе распредвала. Загляните через небольшое прямоугольное отверстие. На маховике метка должна совпадать с делением шкалы.
- Можно подкрутить коленчатый вал при помощи одного вывешенного колеса, чтобы метки совпали, но перед этим включите 5 передачу.
- Опять понадобится ключ на 17, при помощи которого нужно ослабить натяжной ролик. Демонтируйте ремень ГРМ.
- Теперь снимите нижнюю крышку картера сцепления. Тут всего 4 болтика, которые можно открутить ключом-десяткой.
- Дальше немного труднее. Впереди вас ждет незабываемое занятие — откручивание 16 креплений крышки картера двигателя. Тут понадобится накидной ключ на 10 и немного терпения. После того как все болты скручены, снимите крышку вместе с прокладкой.
- Далеко накидной ключ на 10 не убираем, впереди вас ждет маслоприемник.
- После демонтажа маслоприемника перед вами должен быть шкив. Берем две отвертки и вытаскиваем зубчатое колесо из посадочного места. Не потеряйте шпонку.
- Ключом-десяткой откручиваете еще 6 болтов, которые крепят масляный насос, после чего можете снять и его.
- Обстучите корпус насоса по сторонам, затем вытащите его из гнезда.
Теперь можете спокойно вытянуть передний сальник коленвала и заменить его на новый.
Вернуться к оглавлению
Дедовский способ
Есть еще один вариант, как снять сальник коленвала на ВАЗ-2109, но к нему не стоит прибегать, если вы не уверены в своих силах.
После того как убрали ремень ГРМ двумя отвертками, снимите с коленвала шкив, вытащив перед этим его шпонку. Дальше вам понадобится шлицевая отвертка либо крючок. Аккуратно поддеваем сальник и вытаскиваем его. Новую манжету перед монтажом нужно смазать маслом, чтобы она легче зашла на место.
Оправкой равномерно забиваем новый сальник коленвала ВАЗ на место.
Вот все советы, которые пригодятся вам для замены сальника коленвала. Если у вас нет необходимого инструмента и времени, лучше обратитесь в мастерскую.
Как заменить сальник коленвала на ваз 2109
Содержание
- 1 Замена переднего сальника коленвала на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
- 2 Где находится передний сальник коленвала?
- 2.1 Когда нужно менять передний сальник коленвала?
- 3 Как заменить передний сальник коленвала на ВАЗ 2108-ВАЗ 21099?
- 3.1 Рекомендуем прочитать:
- 3.2 Похожие статьи
Замена переднего сальника коленвала на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Сегодня вы перешли по этой ссылки не случайно, раз вы ищете подробную инструкцию по замене переднего сальника коленчатого вала, тогда мы вам её предоставим.
Инструкция по замене сальника будет относиться лишь к автомобилям «Самарского» семейства. В конце статьи вы сможете найти для себя наглядный видео-ролик, в котором подробно описывается замена сальника коленвала!

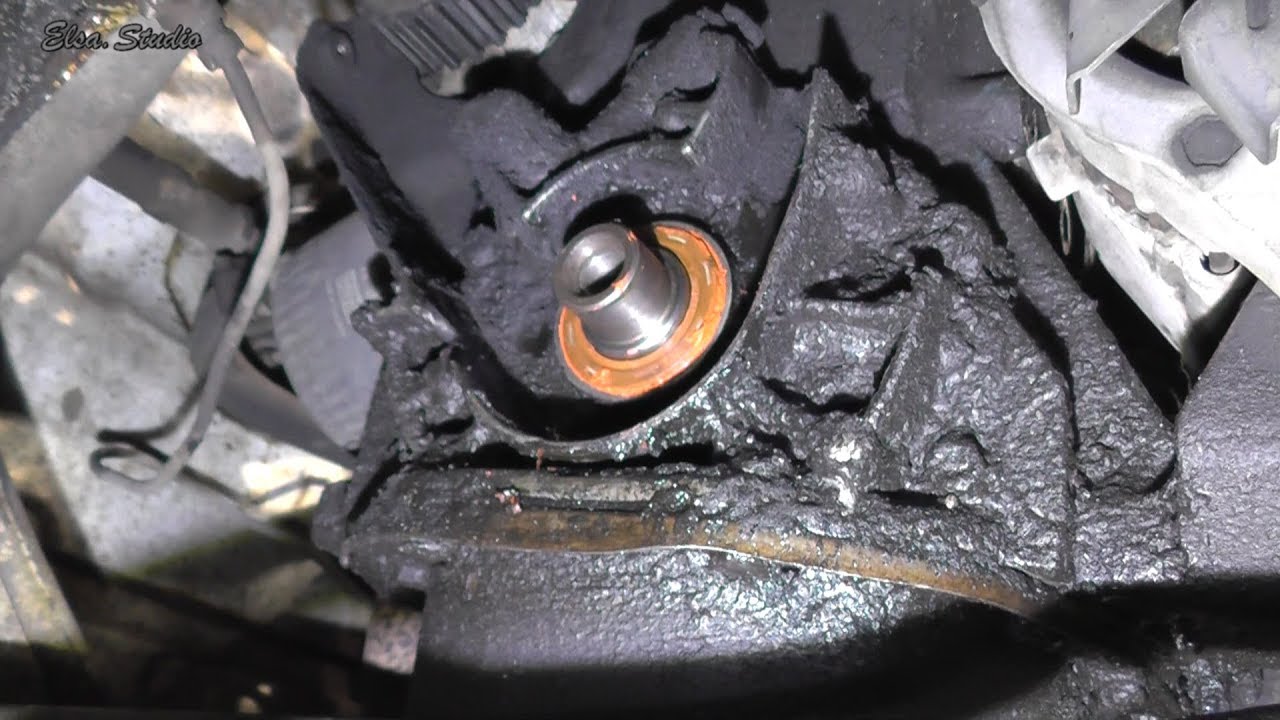

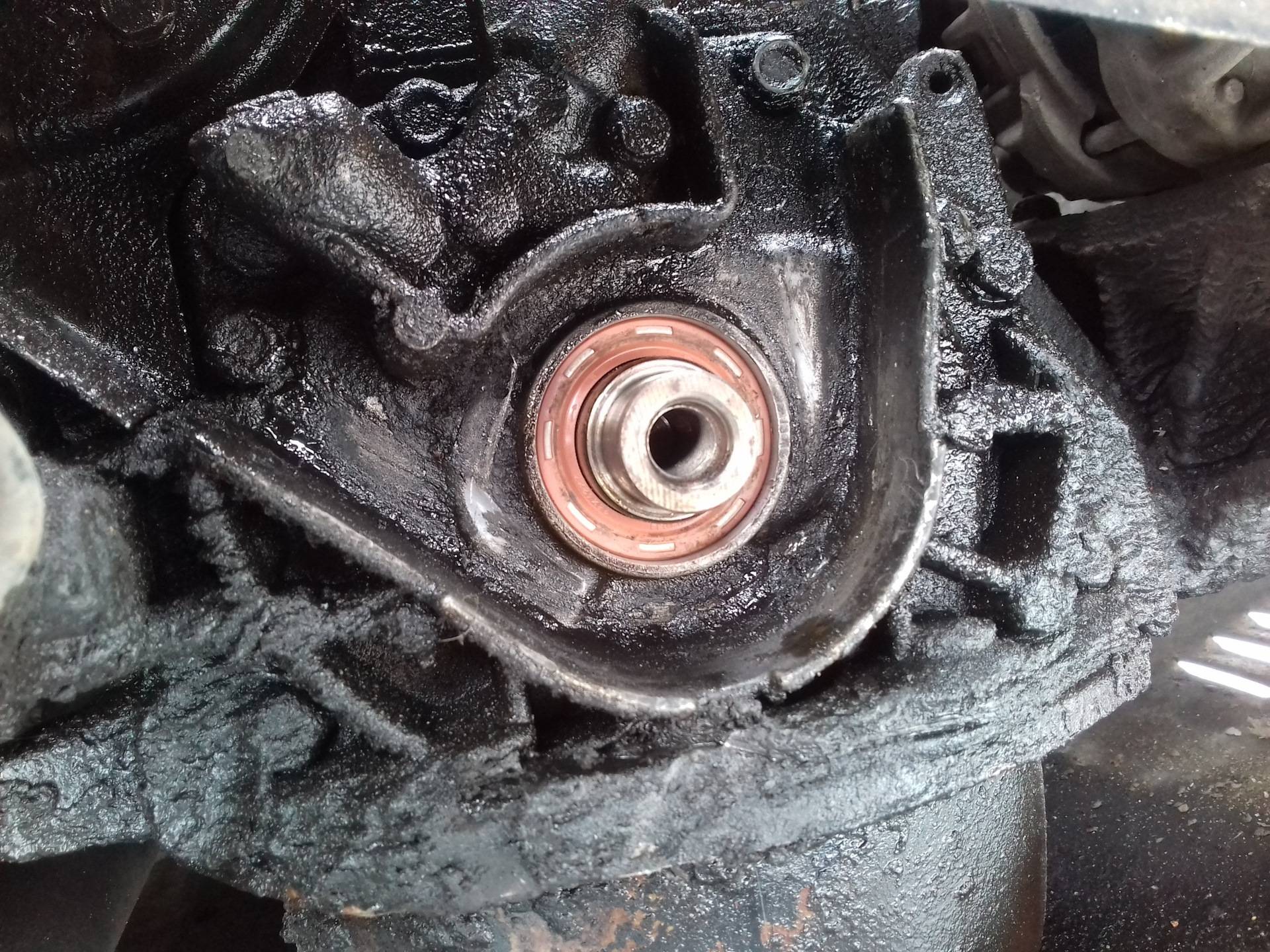

Где находится передний сальник коленвала?
- Он располагается в самой крышки масляного насоса, а если быть более точнее то он находится на носке коленчатого вала. Для того чтобы его разглядеть вам придется снять крышку ремня «ГРМ». (О том как снять крышку ремня «ГРМ», вы узнаете в этой статье по ходу работы)
- Когда крышка будет снята, обратите свое внимание на самый нижний шкив коленчатого вала, который на фото указан красной стрелкой. Вот под этим то шкивом и располагается передний сальник.
Когда нужно менять передний сальник коленвала?
Он подлежит замене, при:
- Появление на нем различного рода трещин, разорванностей и дефектов.
- А так же замену сальника необходимо производить, при его замасливании то есть при обнаружении на сальнике подтеков масла.
Примечание!
Не всегда при обнаружении подтеков масла, необходимо сразу же менять сальник, потому что масло через сальник может так же сочится по следующим причинам:
При загрязнённости системы вентиляции картера. (Как очистить систему вентиляции, вы сможете узнать из статьи специально посвященной: «Очистке системы»)
А так же при сильном пережатии шлангов системы вентиляции картера. В этом случае просмотрите все шланги системы на наличие изгибов и по возможности устраните проблему.
Как заменить передний сальник коленвала на ВАЗ 2108-ВАЗ 21099?
Снятие:
- В самом начале операции со всех шкивов снимите ремень «Газо-Распределительного Механизма». (О том как снять ремень, смотрите в статье: «Замена ремня ГРМ»)
- Далее при помощи двух плоских отверток, подденьте зубчатого типа шкив коленчатого вала.
- Затем снимите шкив зубчатого типа, с носка коленвала.
- Теперь при помощи отвертки подденьте и извлеките шпонку коленчатого вала, для того чтобы при снятии сальника она не потерялась.
- Следом не убирая отвертки, с её помощью подденьте сальник коленвала и после чего извлеките сальник из крышки.
Установка:
- Прежде чем приступить к установке нового сальника, смажьте его рабочую кромку моторным маслом.
- Затем запрессуйте сальник на своё место, при помощи головки, или при помощи отрезка трубы подходящего размера, или же при помощи оправки.
- После запрессовки установку нового сальника произведите в обратном порядке снятию, установив в паз коленчатого вала при этом шпонку, а на носок зубчатый шкив коленвала.
Примечание!
Когда все детали будут установлены, установите ремень «Газо-Распределительного Механизма» на своё место!
