Замена трапеции рулевых тяг на ваз 2107: Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Замена рулевых тяг на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Рулевые тяги необходимо всегда держать в хорошем состоянии и по возможности проверять их на наличие различного рода повреждений, ведь они являются неотъемлемой частью машины и участвуют в проворачивании колёс. Как заменить тяги на новые в случае, если старые пришли в негодность?

Примечание!
Вам понадобятся следующие инструменты: пассатижи,  гаечный ключ «на 22», отвёртка, молоток и специальный съемник шаровых шарниров (фото съемника приведено ниже).

Местонахождение тяг

Расположены внизу автомобиля, но просто взглянуть на тяги не получится, т.к. их закрывают передние колёса  автомобиля. Поэтому выверните руль и увидите как одна из рулевых подсоединена к поворотному кулаку автомобиля.

Примечание!
Для наглядности выше приведена схема, где красными стрелками указана центральная рулевая тяга, а синей стрелкой обозначены две боковые тяги, которые как раз таки и подсоединены к рычагам поворотного кулака, обозначенного зелёной стрелкой!

Когда нужно менять тяги?
В ситуации деформации машина начинает вести себя на дороге расхлябано, а именно:
при полностью выровненном руле передние колёса начинают уходить в какую-либо сторону, это особенно становится заметно на повороте (вы поворачиваете автомобиль допустим на лево, а тянет в право).

Примечание!
Тяги деформируются от сильного наезда на кочку или другое препятствие, поэтому будьте аккуратны и берегите свой автомобиль, а если неприятность приключилась, то проверьте сами тяги и шаровые на исправность! (Подробно процесс описан в статье: «Проверка рулевых тяг и шаровых шарниров на исправность»)

Замена тяг на ВАЗ 2101-ВАЗ 2107

Примечание!
Совместно тяги называются сокращённо «Трапеция», поэтому в некоторых случаях выгоднее полностью заменить трапецию, чем просто одну деталь. Порой, менять трапецию выходит дешевле, чем детали по отдельности.

В нашей инструкции, показана замена на примере одной боковой тяги, остальные заменяются аналогично.

Снятие

1) Сперва снимите колесо с той стороны, где вы собираетесь производить замену. (Столкнулись с трудностями? – читайте статью: «Замена колеса на ВАЗ»)

2) Далее с помощью пассатижей, расшплинтуйте гайку пальца шарового шарнира.

3) После того как шплинт будет убран, с помощью гаечного ключа «на 22» отверните гайку крепления пальца.

4) Теперь, взяв в руки специальный съемник, установите его как показано на фото ниже, а после установки начните заворачивать гайку, присутствующую на съемнике. Палец должен выйти из рычага кулака.

Примечание!
В случае отсутствия съемника, возьмите молоток и нанесите им несколько резких ударов по рычагу кулака и продолжайте бить до тех пор, пока палец, указанный красной стрелкой, не выйдет из ушка рычага! (Бить по рычагу нужно вдоль его оси).

В случае трудностей с извлечением пальца, попробуйте нанести какую-нибудь проникающую смазку наподобие «WD-40», должно помочь и облегчить выход детали.

5) Затем проделайте точно такую же процедуру по выпрессовыванию пальца, но теперь выпрессуйте палец внутреннего шарнира, обозначенный стрелкой красного цвета.

6) После всех завершенных операций, снимите рулевую тягу с машины.

Установка

Установка новой тяги осуществляется в обратном снятию порядке.

Примечание!
Устанавливать новую деталь необходимо точно такой же длины как прежняя, в противном случае нарушится схождение колёс!

Рекомендуется после установки новых запчастей отрегулировать схождение колёс у автомобиля! (читайте подробности в инструкции: «Регулировка схождения колес»)

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).



Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников – 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

[tip]Примечание: В случае деформации рулевые тяги подлежат обязательной замене. Пытаться их выпрямить и установить назад — недопустимо![/tip]

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

[tip]Примечание: при отсутствии съемника можно выбить палец из поворотного кулака молотком, нанося удары по рычагу вдоль оси. Можно облегчить работу, нанеся на палец средство WD-40. С его помощью палец выйдет из рычага намного легче.[/tip]

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

Замена рулевых тяг — цена в Москве, стоимость замены рулевого наконечника на YouDo

Если вам необходима замена рулевых тяг – цена на услуги исполнителей Юду будет доступной по Москве. Квалифицированные механики предоставляют полный спектр услуг по обслуживанию авто любых марок, поэтому вы быстро найдете подходящего специалиста.

Основные причины поломки рулевого механизма

Наконечники и рулевые тяги – это очень важные элементы механизма управления транспортным средством, поэтому при обнаружении первых признаков поломки обратитесь за помощью к опытному мастеру.

Исполнители Юду при помощи специального оборудования проведут диагностику, чтобы выявить причину возникновения неисправности рулевых тяг (езда по плохим дорогам, разрушение защитного чехла рулевых пальцев, нарушение исходной величины схождения колес).

Основными признаками необходимости выполнять замену рулевой тяги являются:

• стуки в подвеске при торможении или ускорении
• увеличение свободного хода руля при повороте колес
• изменение устойчивости автомобиля на дороге

Квалифицированные автомеханики выполнят работы по замене рулевого наконечника, тяги на высоком профессиональном уровне и по доступным расценкам.

Сколько стоит ремонт авто в Москве

Работы по замене узлов и деталей рулевого механизма являются достаточно сложными в технологическом плане, поэтому лучше доверить ремонт опытному мастеру, зарегистрированному на сайте Юду.

Квалифицированные специалисты выполнят бесплатно диагностику автомобиля, после чего рассчитают, сколько будет стоить замена рулевых тяг – цена зависит от таких факторов:

• степень изношенности рулевого механизма
• марка и модель автомобиля
• стоимость неисправных запчастей, которые необходимы для восстановления механизма
• срочность выполнения ремонта

Примерные расценки на восстановление рулевого механизма в Москве указаны в прайсах автомехаников, зарегистрированных на Юду.

Ознакомившись со стоимостью работ, вы сможете установить доступную для вас цену на установку новых запчастей рулевого механизма.

На сайте youdo.com вы быстро найдете опытных специалистов, предоставляющих целый комплекс сервисных услуг по обслуживанию автомобилей различных марок и моделей. Профессиональные мастера по ремонту транспортных средств после выполнения работ дают гарантию.

Чтобы выбрать квалифицированного автомеханика, ознакомьтесь с рейтингом Юду и отзывами о работе исполнителей, оставленными нашими пользователями. Закажите на Юду такую услугу, как замена рулевых тяг – цена за работу исполнителей будет ниже, чем расценки на ремонт в крупных автомастерских Москвы.

Неисправности рулевых тяг: как их обнаружить и как с ними бороться?

Рулевые тяги являются важной частью рулевого механизма. Любые неисправности с ними – это не проблемы из серии «машина не едет». Это прямая угроза отказа руля во время движения автомобиля, а значит, прямой путь к ДТП. Поэтому состояние рулевых тяг нужно постоянно контролировать, а при появлении подозрений о наличии неисправностей – ни в коем случае не игнорировать их.

Своевременная замена рулевой тяги и наконечников поможет избежать многих неприятных неожиданностей на дороге.

Функции рулевых тяг

Рулевые тяги передают усилие от руля к поворотным рычагам ступиц для поворота колес. Более того, они являются частью рулевой трапеции, определяя угол поворота каждого колеса (при повороте колеса идут по разным радиусам).

Основные проблемы с рулевыми тягами

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.

Гораздо чаще возникают неисправности, связанные с:

• Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
• Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -> гайка ослабляется -> палец теряет плотный контакт  -> рулевая трапеция теряет свою геометрию  -> управлять авто невозможно.
• Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
• Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Сигналы о проблемах с рулевыми тягами

Вовремя заметить неисправность позволит простая внимательность к тому, как «ведет» себя автомобиль на дороге. Большой свободный ход руля, а также посторонние звуки (чаще всего стук) при повороте – знак о проблемах с шарнирами. Отклонение от выбранной линии движения, а также от заданного радиуса поворота может свидетельствовать, что шарнир развалился или износились наконечники. Главное – заметить проблему вовремя, чтобы не потерять контроль над автомобилем внезапно, прямо во время движения.

Устранение неисправностей

Абсолютное большинство рулевых тяг и шарниров являются одноразовыми, то есть ремонту они не подлежат. Только замена деталей в случае обнаружения неисправностей даст гарантию, что автомобиль не подведет вас в самый неподходящий момент.

Замена рулевой трапеции на ВАЗ 2107 самостоятельно

В конструкции отечественного авто ВАЗ 2107 применяется такой механизм, как рулевая трапеция. Этот механизм играет важную роль в системе управления автомобиля, так как с его помощью происходит поворот колес. Поломка рулевой трапеции на ВАЗ 2107 приведет к серьезным последствиям, поэтому необходимо регулярно проводить диагностику и ремонт детали.

Предназначение и принцип работы

На семерке, а также предыдущих моделях Жигулей, с завода устанавливается рулевая трапеция, представляющая собой набор рулевых тяг и наконечников. Во многих нынешних автомобилях от этой системы рулевого управления отказались, что связано с ее ненадежностью или непрактичностью. Трапеция отвечает за синхронное перемещение колес в одну и другую сторону. Достигается это за счет соединения рулевых тяг ВАЗ 2107 с рулевым редуктором.

Конструкция механизма основывается на трех главных составляющих:

• • Средняя или центральная тяга. Эта деталь соединяется с рычагом маятника и редуктором червячного типа.
  • Правая тяга — фиксируется к поворотному крепежу маятника с цапфой кулака правого колеса.
  • Левая тяга соединяется с редуктором и кулаком левой ступицы.

Имея представление об устройстве трапеции на семерке, надо разобраться с принципом работы механизма:

Корончатая гайка со шплинтом крепит наконечник

1. Во время перемещения рулевого колеса происходит вращение вала с хвостовиком редуктора. Червячная передача имеет малое количество зубьев, за счет чего снижаются обороты, способствуя росту силы момента.
2. В итоге такого воздействия происходит поворот сошки в соответствующую сторону, перемещая при этом тяги — левую и среднюю. На правую тягу момент усилия передается через соответствующий кронштейн маятника.
3. Наблюдается синхронное перемещение всех составляющих элементов. При этом происходит перемещение колес в нужную сторону — налево или направо.
4. В качестве дополнительного шарнира используется рычаг маятникового типа, фиксируемый на втором лонжероне. Перемещение сошки в маятнике может выполняться за счет втулки или посредством подшипника.
5. Перемещение трапеции обеспечивается за счет шаровых пальцев.

В устройстве рулевой системы ВАЗ 2107 не применяется механизм усиления передачи момента от руля на колеса. Эта задача возложена на редуктор червячного типа, за счет которого и происходит увеличение момента. Как только водитель ощущает, что руль начинает крутиться туго, значит, пора провести диагностику, и устранить поломку.

Где находится трапеция на ВАЗ 2107

Чтобы произвести диагностику системы управления автомобиля ВАЗ 2107, понадобится для начала найти расположение трапеции. Найти ее не трудно, так как находится трапеция под капотом, а точнее в нижней части моторного отсека.

Направления усилий для проверки люфта

Чтобы увидеть механизм с земли(не с ямы), необходимо выкрутить руль до упора, переместив колеса в любую сторону, и посмотреть под подкрылком. Располагается механизм ближе к перегородке между подкапотным пространством и салоном. Однако добраться до устройства не так легко, как может показаться изначально.

Когда приходит время замены

Средний срок службы трапеции составляет 20-30 тысяч км пробега, после чего требуется провести диагностику и замену. В лучшем случае механизм может прослужить до 50 км пробега. Причины того, что пришло время менять трапецию, проявляются следующим образом:

1. Увеличивается люфт руля.
2. Возникновение стуков при езде по неровным дорогам.
3. Неравномерный износ резины.
4. При движении машину начинает тянуть в одну или другую сторону.

Нужно смазывать все новые наконечники

При наличии признаков деформации рулевых тяг, происходит смещение машины с запланированной траектории, что также является сигналом необходимости замены механизма. Чтобы заменить тяги и наконечники, требуется изначально выяснить, что причина поломки заключается именно в них. Ведь аналогичные признаки могут появляться при неправильной настройки развала-схождения колес. Для диагностики устройств понадобится обеспечить доступ к ним, поэтому машину следует расположить на смотровой яме или эстакаде.

Чтобы осмотреть или поменять рулевую трапецию, потребуется доступ к наконечникам. Для начала проверяются пыльники, на которых недопустимо присутствие разрывов и трещин. Люфт шарниров должен быть в пределах нормы до 1,5 мм. Чтобы удостовериться в неисправности наконечников трапеции ВАЗ 2107, следует подергать деталь вверх и вниз. Наличие посторонних звуков означает их износ, и необходимость замены.

Лучший способ самостоятельного замера длины боковых тяг

Обычно не происходит износ центральной тяги трапеции ВАЗ 2107 в отличие от наконечников, и основная ее неисправность только в том, что она может изогнуться. Наличие изгибов недопустимо, и устройства при таких деформациях следует заменить.

Процедура замены центральной рулевой тяги

Перед тем, как производить ремонт или замену трапеции, рекомендуется купить комплект в сборе. Для этого выбирается комплект популярных производителей Белмаг, Кедр, Трек и другие. При его покупке необходимо учитывать артикул. Заменить механизм можно самостоятельно в домашних условиях, соблюдая пошаговую инструкцию. Рассмотрим замену центральной тяги. Замена рулевых наконечников отличается необходимостью учитывать и регулировать их длину.

1. Поддомкратить переднюю часть автомобиля, и демонтировать колесо с той стороны, где будет меняться тяга.
2. Первоначально следует произвести демонтаж шплинта, который исключает самооткручивание гайки рулевого наконечника.
3. Используя ключ на «22», надо вывинтить гайку, за счет которой фиксируется палец наконечника.
4. Для съема этой детали понадобится воспользоваться специальным съемником.
5. Извлечь палец наконечника из поворотного кулака.
6. Аналогично произвести расшплинтовывание гайки второго наконечника, и произвести демонтаж пальца.
7. После снятия рулевой тяги, осуществляется установка нового устройства.
8. В завершении остается установить на место гайки, и на пальцах зашплинтовать их.

Эта инструкция предполагает замену одной тяги, а если меняется вся трапеция, то процесс выполняется еще проще. Для этого необходимо отсоединить тяги от кулаков, а также от рычага редуктора руля. Обычно такая процедура не занимает много времени, и выполняется достаточно быстро.

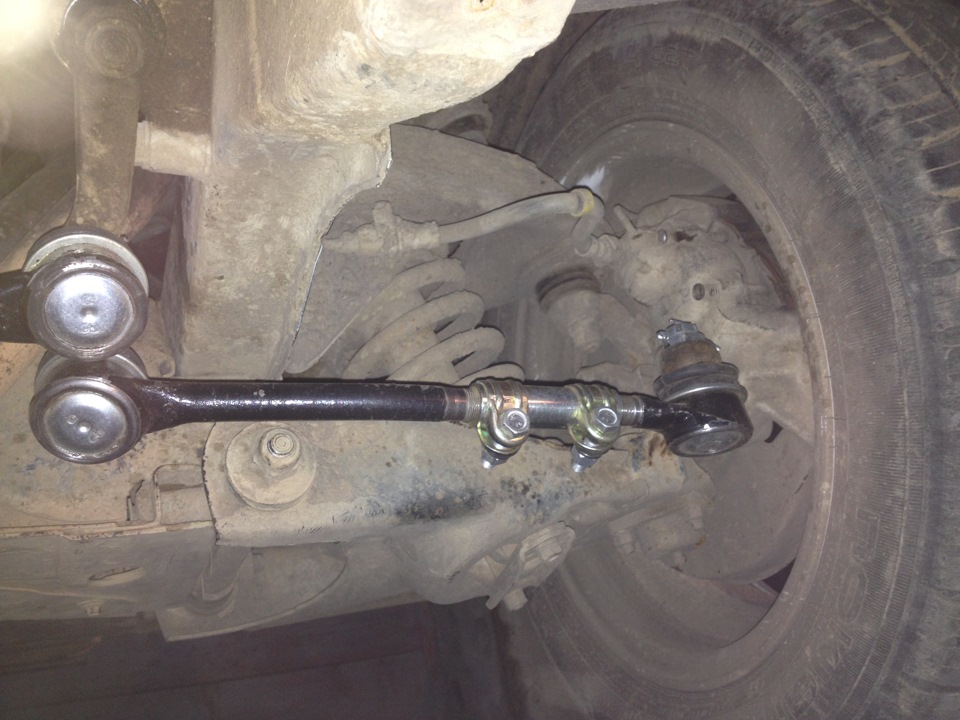

Вставляем тягу на место

Крепление наконечников между собой, на каждой из сторон авто обеспечивается за счет втулок, посредством которых можно менять их длины. Именно за счет этой возможности регулировки происходит выставление угла схождения передних колес. После замены не забывайте сразу заехать на СТО для регулировки развала схождения колес.
