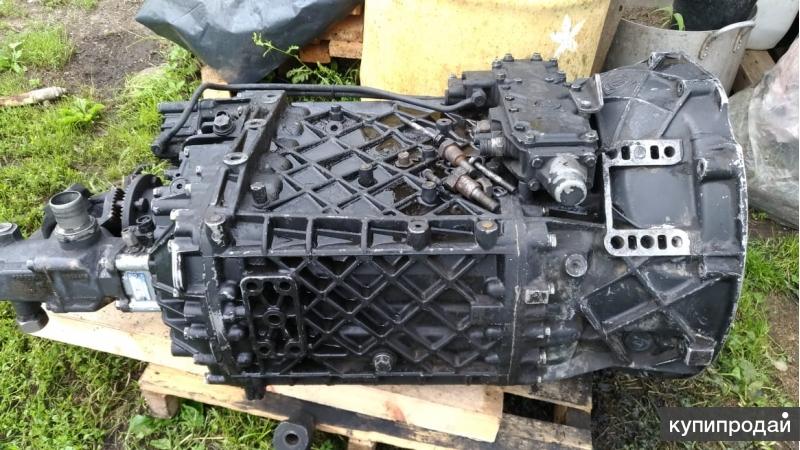

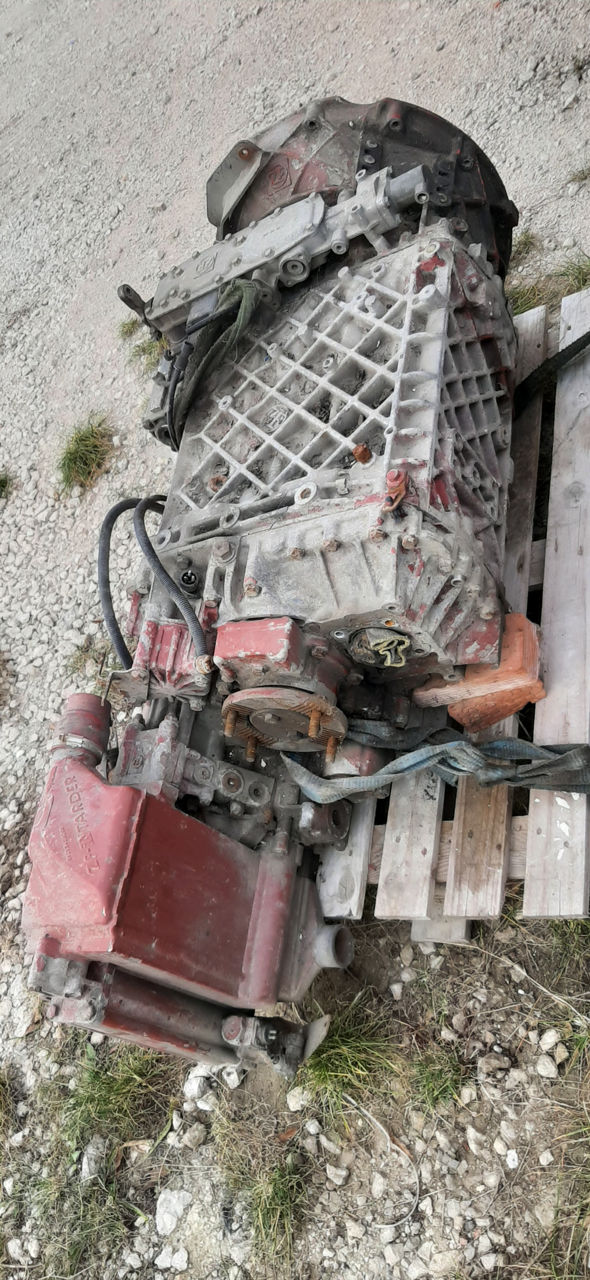

КПП ZF конструктивно состоит из четырехступенчатой части с понижающей и задней передачами. Есть в ней и промежуточный вал. Количество предлагаемых скоростей увеличивается за счет применения расположенного в задней части демультипликатора планетарного вида. Если учесть понижающую, в общей сложности коробка имеет 9 передач для передвижения автомобиля передним ходом. Скорости с первой по четвертую относятся к пониженному диапазону демультипликатора, а с пятой по восьмую – к повышенному.

Особенности коробок ZF

Особенности четырехступенчатой части:

• КПП синхронизирована, снижающая скорость и задний ход оснащены кулачковыми муфтами;
• передачи переключаются механическим путем;
• схема активации скоростей представлена двойным либо аскадным Н;
• система оснащена сервошифтом.

Демультипликатор в автоматических трансмиссиях ZF синхронизирован. Переключение скоростей производится при переходе из ряда 3/4 в 5/6 и обратно.

Что нужно делать для длительной эксплуатации без ремонтов

Важно: всегда нужно осуществлять регулярный контроль уровня масла в автоматической коробке передач и своевременно выполнять замену расходного материала. Менять смазку требуется не реже, чем каждые 60 тысяч километров пробега. Но этот показатель во многом зависит и от условий эксплуатации. Смазывающий материал теряет свои рабочие свойства при длительном использовании. Меняется вязкость жидкости, увеличивается объем продуктов износа, забиваются фильтрующие элементы. Что касается уровня, то он всегда должен быть в норме, поскольку угар масла не допускается, а понижение объема может быть связано с нарушением герметичности уплотнений. Также следует избегать смешивания жидкостей с разными техническими характеристиками и свойствами.

Чтобы не допустить быстрого выхода из строя коробки передач, необходимо придерживаться следующих правил использования:

1. Периодически проверять работу радиатора охлаждения автоматической трансмиссии и производить его очистку при необходимости. Если устройство залеплено грязью, это станет причиной перегрева, приведет к более быстрому износу рабочей жидкости.
2. Не допускается пуск мотора с буксира. Если завести двигатель с толкача, включив сначала нейтральную передачу (N), а затем – первую скорость (D), то это приведет к полному выходу из строя агрегата. В момент переключения первичный вал не крутится, а насосное устройство не создает давление жидкости. Поломка возможна из-за того, что непонятно, как произойдет активация соленоидов, какие именно фрикционы включатся, куда направится смазка.
3. Всегда требуется прогрев трансмиссии. Отдельные модели КПП ZF более чувствительны к повышенным нагрузкам в непрогретом положении. Если коробка будет работать на высоких мощностях, а охлаждающая жидкость агрегата еще не нагрелась, то это приведет к выдавливанию сальников и уплотнительных элементов в гидравлическом блоке.
4. Нельзя включать режим паркинга (Р) во время езды. Активация рычага может стать причиной повреждения фиксатора на селекторе либо попадания металлической стружки от работы зуба крепления по шестеренке внутрь коробки.
5. Нежелательно долго буксовать в грязи или снегу. Если транспортное средство застряло, лучше вызвать эвакуатор. Длительные попытки выбраться самостоятельно станут причинами перегрева рабочей жидкости, подгорания фрикционов, активации аварийного режима трансмиссии. Кроме того, не рекомендуется быстро переводить рычаг коробки передач из положения R в D и обратно.
6. Не допускаются буксировка других транспортных средств и спортивный или агрессивный стиль езды. Некоторые автолюбители в режиме D нажимают одновременно педали газа и тормоза, чтобы при отпускании последнего можно было резко сорваться с места. Это приводит к быстрому износу конструктивных элементов трансмиссионного агрегата.

Также следует проверить моторный отсек и убедиться, что в него свободно поступает воздух. В противном случае коробке передач не будет хватать обдува. Результат – перегрев КПП.

Типичные поломки

Для коробок передач ZF характерны следующие неисправности:

1. Сложности с переключением скоростей в трансмиссии. Причины проблемы могут заключаться в неполной деактивации сцепления. Для устранения неисправности потребуется выполнить регулировку механизма. Если система сцепления работает со сбоями, износился один из валов, то потребуется ремонт устройства. Для восстановления агрегата рекомендуется использовать только оригинальные и качественные запчасти для КПП ZF, поскольку при применении подделок есть вероятность быстрого износа и выхода из строя детали.
2. Передачи выключаются в делителе самостоятельно. Причину неисправности следует искать в нарушении регулировки хода рычага данного механизма. Для устранения следует произвести корректировку.
3. Передачи на агрегате не отключаются либо деактивируются самостоятельно во время движения транспортного средства. Неисправность может быть следствием нарушения регулировки дистанционного приводного устройства либо ослабления фиксаторов рычагов тяг приводного механизма. Пользователю необходимо произвести настройку либо подтянуть крепления.
4. Скорости в делителе не активируются. Проблему следует искать в нарушении положения регулировочного винта. Он расположен на педали сцепления. Нужно выполнить регулировку этого элемента, опираясь на рекомендации, описанные производителем транспортного средства в сервисном мануале.

Также при диагностике необходимо обратить внимание на наличие масляных подтеков и следов смазывающей жидкости под автомобилем. При их появлении проверяют целостность корпуса коробки передач, уплотнителей и сальников.

Что включает в себя процесс ремонта коробки передач

Ремонт трансмиссионного агрегата ZF включает в себя следующие шаги:

1. Диагностика трансмиссии. При необходимости к устройству подключается компьютерное оборудование или сканер.
2. Демонтаж и разбор агрегата для определения дефектных узлов и деталей.
3. Промывка и очистка конструктивных элементов КПП, внутренних составляющих.
4. Дефектовка деталей трансмиссии.
5. Подбор запчастей для замены и ремонта. Вместо вышедших из строя устанавливаются новые оригинальные, контрактные или работоспособные б/у детали.
6. Промывка гидротрансформаторного устройства от продуктов износа и отложений смазки.
7. Сборка трансмиссионного агрегата.
8. Залив качественной смазывающей жидкости. Для этой цели желательно использовать масло, рекомендованное заводом-производителем.
9. После ремонта и сборки производятся испытания коробки передач на герметичность.
10. Завершающим этапом является выходная проверка и тестирование агрегата.

При переборке автомата, который прошел более 200 тысяч километров, рекомендуется менять или восстанавливать гидротрансформатор. Одновременно с этим берутся другие сальники, втулки и фрикционы. Следует заменить прокладку гидравлического блока или сепараторную пластину, даже если визуально она целая, неизношенная. На некоторых моделях коробок передач ZF расходными материалами также являются коннекторы колодки электрической платы с уплотнителями и дорожками, которые имеют свойство протекать при низких температурах. Если транспортное средство длительно эксплуатируется с изношенным гидротрансформатором, который во время движения издает посторонний гул, то это может спровоцировать неисправности в работе масляного насоса и подшипникового устройства помпы.

После проведения ремонта коробки передач транспортное средство передается автовладельцу со всеми необходимыми документами, включая гарантийный талон и сертификаты качества на детали и масло.

Сроки и стоимость работы

Продолжительность ремонта и его стоимость определяются характером поломки и сложностью восстановления агрегата. Этот нюанс зависит от квалификации специалистов, которые будут заниматься работами. Мастера из «Снабавто» могут в сжатые сроки произвести качественный ремонт коробки передач. При необходимости компания предоставит специалиста для консультации.

ZF. Коробка передач ZF- Особенности конструкции. Обслуживание

Известный автоконцерн ZF является лидером по производству автоматических трансмиссий, коробок передач для современных автомобилей. Многоступенчатые автоматические коробки передач фирмы ZF устанавливаются на автомобилях известных марок: Ауди, БМВ, Вольво Мерседес, Пежо, Рено, Ситроен, Фольксваген, Шкода и пр. Количество ступеней в новых моделях коробок передач ZF достигает девяти. Основные преимущества продукции фирмы ZF – это высокая технологичность, эффективность, надежность, экономичность (минимальное потребление топлива).

Коробка передач ZF- особенности конструкции

Сравнительно небольшие габариты гидравлических блоков специальной конструкции позволили создать АКПП малых размеров. Благодаря компактности коробки передач и высокой эффективности смазки рабочих узлов и деталей, transmission работает на сверхвысоких оборотах выходного вала. При этом автоматическая коробка ZF максимально сохраняет надежность и повышенную работоспособность.

Управление коробкой ZF производится полностью в автоматическом режиме. При этом обеспечены следующие показатели:

1. Улучшение плавности хода при переключении передач.
2. Полная реализация динамических характеристик транспортного средства.
3. Отличная ремонтопригодность устройства.

Наличие сложных автоматических датчиков и электронных систем не привело к ухудшению показателей надежности, долговечности и управляемости авто.

Требования по техобслуживанию АКПП ZF

Коробка передач АКПП ZF – очень сложный механизм, рабочие элементы очень чувствительны к негативным факторам:

• техобслуживание плохого качества;
• экстремальные условия эксплуатации;
• агрессивная манера езды.

При должном уходе и качественном обслуживании автоматические коробки передач от немецких производителей ZF функционируют без сбоев свыше заявленного срока. Автомобили, оснащенные АКПП ZF, способны пройти без ремонта путь, равный более 200 000 км. В то же время, если отсутствует своевременная смена смазочного материала АТФ в трансмиссии ZF, коробке потребуется сложный дорогостоящий капитальный ремонт после пробега в 60 – 70 000 км.

Краткое описание четырехступенчатой АКПП ZF4 HP22

Немецкой компанией разработана трансмиссия с автоматической коробкой передач ZF4HP22 для установки на автомобилях c задним приводом: Audi, BMW, Land Rover, Volvo, Peugeot, Jaguar. Трансмиссия оснащена электронным блоком управления, которая контролирует работу системы охлаждения и управляет работой коробки передач. АКПП ZF4HP22 отличается сверхвысокой надежностью, устройство редко выходит из строя из-за больших пробегов. Причина возможных поломок – неправильная эксплуатация. Автопроизводители рекомендуют регулярно проверять уровень трансмиссионного масла и его состояние.

Совет: При минусовых температурах окружающей среды желательно разогреть масло, для этого нужно запустить двигатель и выждать две-три минуты на холостом ходу. Прогрев смазочной жидкости создает улучшенные условия для стабильной работы фрикционных дисков, а также рабочих элементов коробки передач.

Пятиступенчатая коробка передач ZF5HP18

При увеличении количества передач улучшаются динамические показатели современных силовых агрегатов большой мощности. Коробка автомат ZF5HP18 устанавливается на современных автомобилях марки BMW. Она характеризуется высокой надежностью, трансмиссия выдерживает эксплуатацию в тяжелых экстремальных условиях. Допускается работа коробки даже при вынужденном масляном голодании. Однако, этой конструкции присущи некоторые недостатки.

Здесь часто выходят из строя:

механизм сцепления;
гидравлический блок.
Ремонт сцепления АКПП ZF 5HP18 осуществляется после полного демонтажа коробки передач. Чаще всего замене подлежит вал сцепления. В отличие от механизма сцепления, гидроблок можно отремонтировать. Однако, после пробега более 400 000 км, он также подлежит замене на новый

Ассортимент продукции ZF Промышленные редукторы

Универсальное применение

Промышленные редукторы должны хорошо работать и в то же время быть компактными, точными и эффективными. Надежность и безопасность являются другими аспектами, которые требуют рассмотрения. Благодаря своим крупным коробкам передач для промышленного применения и большим мобильным машинам ZF учитывает эти требования. Благодаря модульной конструкции серия трансмиссий может использоваться в чрезвычайно широком спектре приложений — от вальцовых мельниц и проходческих машин до карьерных экскаваторов грузоподъемностью 800 тонн, и это лишь некоторые области применения. Широкий ассортимент продукции в сочетании с высоким уровнем инженерных знаний, многолетним опытом, высочайшим качеством продукции и глобальными услугами делают ZF ценным партнером для применения в секторе промышленных трансмиссий. 9№ 0005

ZF предлагает полную линейку планетарных трансмиссий для широкого спектра применений, всегда идеально подходящих для предполагаемой цели.

Redulus

^4F

Силовые агрегаты будущего

Новейшая конструкция редуктора ZF Redulus ^4F вышла на новый уровень: гибкость, компактность, увеличенная грузоподъемность и расширенные возможности обслуживания.

Система мониторинга состояния ProVID

«Умная» система мониторинга состояния ZF ProVID обеспечивает постоянную регистрацию, оценку и документирование трансмиссии. Таким образом, он позволяет планировать и проводить проверки или техническое обслуживание в наилучший момент. Любые неисправности, которые могут возникнуть в трансмиссии, выявляются на самой ранней стадии и инициируются необходимые меры.

Ассортимент продукции

Эксперты по морскому применению

Муфты и муфты ZF

Более 100 лет опыта в разработке и производстве приводов ZF, более 30, основа, на которой ZF Industrieantriebe Witten GmbH может предложить технически совершенный ассортимент надежных муфт и сцеплений для общего и тяжелого машиностроения, а также для морского применения.

ZF Aftermarket для промышленных коробок передач и муфт/сцеплений

Сервис промышленных коробок передач, муфт и муфт

ZF предоставляет профессиональные услуги практически во всех странах мира. ZF Industrieantriebe Witten GmbH предлагает замену и ремонт крупногабаритных редукторов, муфт и сцеплений, которые ранее поставлялись под торговыми марками Lohmann & Stolterfoht, Mannesmann Rexroth или Bosch Rexroth.

Осмотр коробки передач или муфты/муфты и раннее обнаружение повреждений

Профилактическое обслуживание коробки передач соотв. муфта или сцепление повышает эксплуатационную готовность вашей машины или установки и повышает эффективность работы. Наши квалифицированные специалисты по обслуживанию обладают обширным опытом обнаружения повреждений на ранней стадии с помощью проверенных программ проверки и современного измерительного и испытательного оборудования.

Раннее обнаружение повреждений

Запасные части

Эта услуга характеризуется скоростью, компетентностью и эффективной логистикой по всему миру. Мы поставляем оригинальные запасные части производителя – даже после окончания серийного производства – а также комплекты запасных частей и комплекты для переоборудования для существующей техники.

оригинальные запасные части

Ремонт

Наши глубокие знания коробки передач соотв. Конструкция муфты/муфты обеспечивает безупречный и экономичный ремонт. Капитальный ремонт и изготовление новых отдельных деталей, а также перешлифовка зубьев шестерен осуществляется нами по оригинальным чертежам. Перед отправкой отремонтированные коробки передач соотв. муфты/муфты тестируются в соответствии с самыми строгими стандартами качества на наших испытательных стендах, и все результаты заносятся в протокол испытаний.

ZF предлагает квалифицированный ремонт

Обслуживание на месте

Наши квалифицированные и опытные специалисты по обслуживанию предлагают быструю и всемирную поддержку на месте, включая визуальный осмотр, эндоскопию, анализ вибрации, ремонт и анализ масла.

Выездное обслуживание ZF

Документация и поддержка

Техническая информация и документация обеспечивают надежное выполнение всех работ по обслуживанию. Имеются каталоги запасных частей, инструкции по эксплуатации, руководства по ремонту и диагностическая документация.

ZF располагает оригинальными документами и чертежами

Ваш партнер в области больших приводов – мы знаем, что действительно важно…

ZF Industrieantriebe Witten GmbH – Наша история

Преемник компании Stolter + Lohtmann GmbH

Когда в 2015 году ZF перенял крупный бизнес по производству зубчатых передач у Bosch Rexroth, наследие Lohmann + Stolterfoht также перешло к ZF. Являясь правопреемником бывшего Lohmann + Stolterfoht GmbH (L+S), ZF Industrieantriebe Witten GmbH сегодня опирается на многолетний опыт проектирования и производства коробок передач и сочетает его с ноу-хау ZF в области технологий трансмиссий.

ZF Industrieantriebe Witten GmbH отвечает за бизнес-подразделение промышленных приводов и предлагает большие приводы для горнодобывающей промышленности и крупных строительных машин, промышленные машины и оборудование, системы канатных дорог, а также редукторы, муфты и муфты для морского и оффшорного применения.

Редукторы генераторов для ветряных электростанций мощностью до 9,5 МВт также входят в производственную программу.

Перемещение больших вещей — промышленные редукторы ZF

• Сегодняшние проблемы требуют устойчивых решений — ZF предлагает современные прикладные системы, интеллектуальные продукты и решения для трансмиссии.
• Глобальным тенденциям, таким как урбанизация, сохранение окружающей среды, энергоэффективность и цифровизация, отвечают инновационные подходы.
• Конструкторские комплекты ZF отличаются гибкостью, изготавливаются на заказ и настраиваются для каждого отдельного применения.

Перемещение больших предметов — промышленные редукторы ZF

Что нужно знать о 8-ступенчатой ​​трансмиссии ZF

3/11 Geddes Street Balcatta WA 6021

Запрос сегодня: (08) 9240 5449

Эл. адрес

Система трансмиссии играет одну из самых важных ролей в автомобиле. В конце концов, вы можете иметь всю мощность двигателя в мире, но не имеет значения, если эта мощность не может быть передана на колеса.

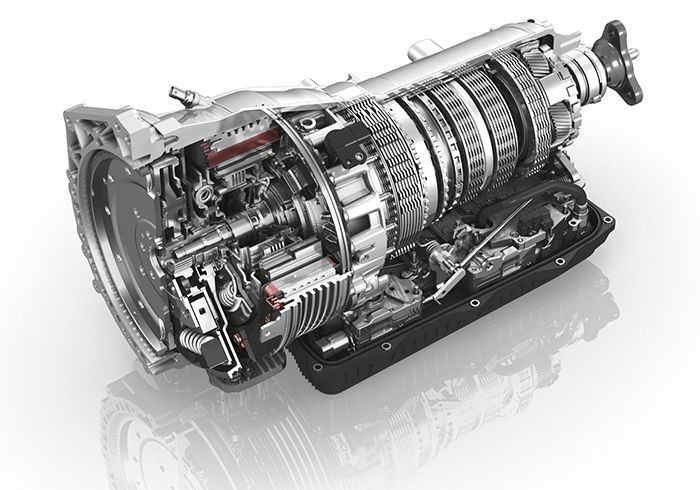

8-ступенчатая коробка передач ZF заработала репутацию одной из лучших систем автоматической трансмиссии на современном рынке. Изготовленный немецким поставщиком ZF, он имеет длинную и славную историю успеха в автомобильной промышленности как для легковых, так и для коммерческих автомобилей.

---



---

Как работает 8-ступенчатая коробка передач ZF?

Большинство автомобильных трансмиссий сосредоточено на улучшении передаточного числа, чтобы повысить эффективность передачи мощности от двигателя к колесам. Коробка передач ZF 8 Speed ​​использовала другой подход.

Вместо того, чтобы увеличивать диапазон работы коробки передач, ZF решила сосредоточиться на минимизации расхода топлива за счет снижения веса и повышения гибкости, разработав ее так, чтобы она была совместима с широким спектром типов автомобилей.

Что делает 8-ступенчатую коробку передач ZF превосходной?

8-ступенчатая коробка передач ZF пользуется чрезвычайно положительной репутацией в автомобильной промышленности. Его очень гибкая конструкция означает, что трансмиссию ZF можно использовать в огромном количестве моделей автомобилей, от дорогих спортивных автомобилей до роскошных седанов.

8-ступенчатая трансмиссия ZF может выдерживать максимальный выходной крутящий момент от 300 Нм до 1000 Нм. Преобразователь крутящего момента можно даже заменить на электродвигатель, создавая гибридный вариант, который по-прежнему будет иметь значительную мощность.

Он совместим практически со всеми заднеприводными автомобилями и может работать с большинством полноприводных и полноприводных систем. 8-ступенчатая коробка передач ZF может быть легко интегрирована практически во все автомобили, независимо от того, старая это модель или новая.

Гидравлические функции в коробке передач даже позволяют ZF быть пригодным для конфигураций двигателя start/stop, позволяя автомобилям значительно повысить эффективность использования топлива. Продуманная техническая конструкция коробки передач ZF также позволяет переключать несколько передач. 8-ступенчатая коробка передач ZF может плавно переключаться, например, с третьей на шестую передачу, мгновенно увеличивая мощность автомобиля.

Вот почему эксперты доверяют ZF и заявляют, что он не хуже, если не лучше, моделей с коробкой передач с двойным сцеплением.

Какие производители используют 8-ступенчатую коробку передач ZF?

Если за последние несколько лет вы купили дорогой автомобиль, велика вероятность, что он оснащен коробкой передач ZF.

ZF особенно популярен во многих роскошных седанах и спортивных автомобилях с автоматической коробкой передач. Производители Aston Martin, Chevrolet, Alfa Romeo, Dodge, Ford и BMW полагаются на трансмиссии ZF.

Никогда бы не подумал, что у Ford F-150 и Rolls Royce есть что-то общее, но они оба часто оснащены коробкой передач ZF.

Как ухаживать за 8-ступенчатой ​​коробкой передач ZF

Как и любая коробка передач, ZF требует регулярного обслуживания коробки передач для обеспечения максимальной производительности. Чаще всего для правильной диагностики проблемы с трансмиссией требуется, чтобы трансмиссия была хотя бы частично разобрана.

С такой высококачественной коробкой передач, как ZF 8 Speed, последнее, что вам нужно, это чтобы неопытный техник разобрал коробку передач ZF, а затем понял, что он не может собрать ее обратно или устранить проблему.
