Порядок работы цилиндров 402 двигателя

Одним из самых легендарных моторов Советского союза остается — двигатель ЗМЗ 402 (сокращенно — дв. 402). Изготовитель силового агрегата — ООО «Заволжский моторный завод», именно от этого двигатель получил такое название — ЗМЗ 402. Еще одной модификацией стал ЗМЗ 24Д, но он не прижился в связи с частыми ремонтами и дорогим обслуживанием.

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

Применяемость мотора

Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя. Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.

В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.

Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.

С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации. Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.

Технические характеристики и описание

Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

Допустимые нормы зазоров

Зачем вообще осуществляется регулировка клапанов, и что будет, если ее вовремя не выполнить? Последствия могут привести к прогоранию цилиндра и в следствии к дорогостоящему и по времени затратному ремонту 402 двигателя. Иными словами, эта процедура позволяет поддерживать в работоспособном состоянии детали ДВС.

Есть несколько явных признаков того, что пришло время процедуры регулировки:

• стук клапанов в движке;
• нестабильная работа ;
• падение мощности ;
• увеличенный расход топлива .

Допустимые нормы представлены ниже:

1. 1 и 4 цилиндры . Для этих цилиндров допускные показатели на всасывающих клапанах будут в пределах 0,40-0,45 мм, а для выпускных 0,35-0,40 мм.
2. 2 и 3 цилиндры . Тут показатели как на впускных, так и на выпускных будут в диапазоне 0,40-0,45 мм.

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 1 из 2

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Техническая характеристика системы зажигания

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402.10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине). Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10» равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021. 10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Кривошипно-шатунный механизм

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было о сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

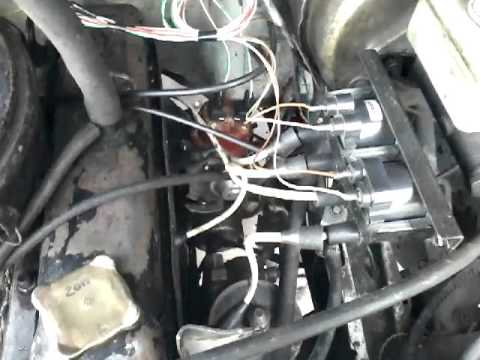

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра. Порядок работы цилиндров: 1-2-4-3.

Регулировка системы зажигания ЗМЗ 402 — Ремонт своими руками

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность. В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида: • Контактная система • Бесконтактная система

Система зажигания состоит из следующих компонентов: 1. Катушка 2. Распределитель-прерыватель искры (трамблер) 3. Коммутатор 4. Свечи зажигания 5. Замок зажигания 6. Стартер 7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

1-2-4-3

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:

• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя) • Неустойчивая работа мотора на холостом ходу • Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов) • Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече) • Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания) • Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания) • Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются: • Проблема с запуском мотора (Нужно несколько попыток) • Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты) • Свечи зажигания светло-серого или белого цвета • Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе) • Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы: • Порядок работы двигателя 1-2-4-3

• Ротор трамблера вращается против часовой стрелки • Люфт на свече зажигания должен быть не более 0,8мм • Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм • Значение сопротивления на свече зажигания колеблется от 4 до 7кОм • Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель). Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок корректор-октана. Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

1. Поворачивают распределитель против часовой стрелки.
2. Будьте готовы к тому, что обороты мотора возрастут.
3. Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
4. Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Похожая статья Причины, если троит двигатель и моргает чек

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Выбор моторного масла

По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.

Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.

Интересные факты

Двигатель ЗМЗ 402 получил довольно широкое распространение не только на территории Союза и СНГ, но и в Прибалтике, а также Германии. Так, силовой агрегат устанавливался на такие знаменитые модели, как Мерседес Бенц 302 и 115.

Похожими можно назвать двигатели, которые устанавливались на автомобили: Plymouth Valiant (1967–1976), Dodge Dart (1967–1976), Dodge Aspen и Plymouth Volaré (1976–1980), Chevrolet Nova (1967–1974), Ford Falcon (1962–1991), Volvo 140/240 (1967–1993), Mitsubishi Debonair (1964–1986).

инжектор на 402 двигатель

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель	Ответить с цитатой |
у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

https://mpsz.ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т. е. с ДД и бортовым компьютером).

Вернуться к началуВернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т.е. шли задиры. Или как то иначе?

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

• Моторчики печки и стеклоочистителя;
• Звуковые сигналы;
• Приборы освещения;
• Элементы системы зажигания;
• Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что были разные – их выпускали во Владимире и Риге.

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

В инструментальном наборе обязательно наличие:

• заметочные щупов;
• торцевых, рожковых, накидных ключей;
• ключей для вывертывания свечей;
• купленных прокладок для замены отработанных аналогов;
• устройства для проворачивания коленчатого вала;
• набор минусовых, плюсовых отверток.
• неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Порядок работы цилиндров 402 двигателя

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было о сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра. Порядок работы цилиндров: 1-2-4-3.

Об истории предприятия и двигателя «3M3-402»

3аволжский моторный завод находится в шестидесяти километрах от Горьковского автомобильного завода, и с самого дня своего основания выпускал продукцию, главным образом, для его нужд. Сначала, с 1956-го года, предприятие выпускало детали, запасные части и алюминиевое литьё для ГА3а. Но уже с 1958-го года начало работать как завод по производству двигателей – для комплектации автомобилей ГА3 и УА3.

Первый четырёхцилиндровый двигатель для «Волги ГАЗ-21» на 3M3 был выпущен в 1959 году. С 1963 года завод освоил производство не только четырёхцилиндровых «легковых» моторов, но и восьмицилиндровых – для грузовых машин «ГАЗ» и автобусов «ПАЗ». На пике своего развития 3аволжский моторный завод выпускал свыше 450 тысяч двигателей в год. Это первое в России двигателестроительное предприятие, которое сертифицировало систему менеджмента качества всего производства на соответствие требованиям международных стандартов «ИСО-9001».

С 2006 года 3аволжский моторный завод входит в машиностроительный холдинг «Соллерс». в сегодняшнем ассортименте предприятия – не только бензиновые, но и дизельные, и работающие на газе двигатели; в том числе и полностью соответствующие требованиям актуального экологического стандарта «Евро-5».

Двигатель «3M3-402» не является совершенно новой разработкой, созданной «с нуля». За основу при его создании был взят выпускавшийся с 1968 года мотор«ЗМЗ-24Д», модернизированный и оптимизированной для значительно изменившейся «Волги». Конструкционно «3M3-24Д»,в свою очередь, восходит к «сердцу» «Волги ГАЗ-21» первого поколения – мотору «3M3-21», который серийно выпускался с 1957 года.

Это были весьма прогрессивные для своего времени двигатели. Верхнеклапанные, с полусферическими камерами сгорания; с расположенными под углом (а не в ряд) клапанами; впускным коллектором на левой и выпускным на правой сторонах головки цилиндров; с цепным (а не шестерёнчатым) приводом высоко расположенного распределительного вала.

Базовый двигатель 402-го семейства – «3M3-402.10», для легковых машин, в заводской комплектации предназначался для использования 92-го бензина. А модификация для такси и микроавтобусов – «3M3-4021.10» – была рассчитаны на бензин 76-й (80-й по-нынешнему). Поэтому в процессе эксплуатации некоторые владельцы «Волг» переделывали моторы, изначально рассчитанные на высокооктановый бензин, под более недорогое, всегда и везде имеющееся в наличии низкооктановое топливо. Поскольку, несмотря на то, что в СССР бензин стоил дёшево, и расход топлива 402-го мотора был существенно выше, чем у двигателей современных машин. А 76-м бензином можно было зачастую заправляться и бесплатно – из, так сказать, «сэкономленных» на работе запасов. Ведь все грузовики-среднетоннажники работали на нём.

Регулировка системы зажигания ЗМЗ 402 — Ремонт своими руками

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность. В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида: • Контактная система • Бесконтактная система

Система зажигания состоит из следующих компонентов: 1. Катушка 2. Распределитель-прерыватель искры (трамблер) 3. Коммутатор 4. Свечи зажигания 5. Замок зажигания 6. Стартер 7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

1-2-4-3

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:

• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя) • Неустойчивая работа мотора на холостом ходу • Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов) • Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече) • Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания) • Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания) • Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются: • Проблема с запуском мотора (Нужно несколько попыток) • Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты) • Свечи зажигания светло-серого или белого цвета • Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе) • Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы: • Порядок работы двигателя 1-2-4-3

• Ротор трамблера вращается против часовой стрелки • Люфт на свече зажигания должен быть не более 0,8мм • Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм • Значение сопротивления на свече зажигания колеблется от 4 до 7кОм • Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель). Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок корректор-октана. Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Установка зажигания на различные типы двигателей

Схема своими руками

На двигателе УМЗ-421,

применяемом на автомобилях Газель и УАЗ, используется классический трамблер с механическим прерывателем, то есть контактна система зажигания. Установка момента зажигания на моторе УМЗ-421 выполняется регулировкой своими руками положения тонкой пружины в трамблере через специальное окошко. Метод таков:

1. Поставьте бегунок трамблера по первому цилиндру, а первую метку по ходу шкива — напротив штифта.
2. Снимите трамблер и убедитесь в правильном положении ножки относительно прорези. Прорезь внутри ножки должна смотреть параллельно двигателю.
3. На демонтированном распределителе зажигания УМЗ-421 пассатижами согните стойку крепления тонкой пружинки. Толстая пружина должна включаться в работу примерно на середине хода бегунка, когда вы повернёте его относительно трамблера УМЗ-421.
4. Стрелку октан-корректора поместите точно в центре шкалы.
5. На ходу, при полностью прогретом двигателе и выжатой педали акселератора должна возникать небольшая детонация, в противном случае повторяем пункт 3.
6. После завершения описанных выше манипуляций закрываем шторку регулировочного отверстия трамблера УМЗ-421.

Для двигателя ПД-23 (пусковой мотор для тракторов) допустимая величина зазора. Между электродами свечи зажигания ПД-23 составляет 0,6-0,7 мм. Перед установкой зажигания ПД-23 на мотор обязательно нужно проделать регулировку зазора. Всё это касается –

ПД—

23
.
Схема своими руками для двигателя ПД
—
23 1 – метка на корпусе муфты сцепления; 2 – метка «Заж» на маховике; 4 – контакт поводка; 5 – обозначение клемм; 6 – ось; 7 – угол между вертикальной осью магнето и осью кулачков, равный 5-10°; 8 – ось вертикальная магнето; 9 – стрелка направления вращения ротора магнето; 10 – кулачок пускового ускорителя; 11 – прорезь на пусковом ускорителе; 12 – метка ВМТ-1ц на маховике; a – установка зажигания пускового двигателя по маховику; b – вид магнето сзади; c – вид на магнето спереди.

На дизельном силовом агрегате Д-144 устанавливается опережение впрыска топлива путём вращения зубчатого шкива распределительного вала. На Д-65 ЮМЗ (трактора серии ЮМЗ, его обозначают Д-65 ЮМЗ) эта процедура производится вращением коленчатого вала. На ЗМЗ-409 установлена микропроцессорная система зажигания. По многочисленным отзывам наиболее слабым местом у ЗМЗ-409 является катушка зажигания.

Рассматриваем:

• Д-144;
• УМЗ-409;
• Д-240;
• УМЗ-421;
• ПД-23;
• Д-245;
• Д-65;
• ЮМЗ.

Стробоскоп для установки зажигания –

установить зажигание на УМЗ-421 своими руками можно при помощи стробоскопа. Для этого датчик стробоскопа соединяют с высоковольтным проводом свечи первого цилиндра на прогретом двигателе, после чего луч стробоскопа направляется на метку, которая находится на крышке газораспределительного механизма. Такая установка момента зажигания самая точная, её надо верно поставить.

Стробоскоп для установки зажигания можно сделать своими руками.

Стоимость простого устройства для определения углов опережения будет при этом существенно ниже, чем у промышленных аналогов, а точность измерений и долговечность прибора будут даже лучше. Для того чтобы правильно получился самодельный (своими руками) стробоскоп, нужен только дешёвый карманный фонарь (таких навалом в любом магазине электроприборов), подключить кусок антенного провода и ещё немного других деталей.

Схема для наглядности:

Сборка приборов ММЗ Д-240 и Д-245 своими руками занимает около 30 минут. Двигатели ММЗ Д-240 и Д-245 перед установкой опережения воспламенения горючего нуждаются в регулировке положения импульсных колёс коленчатого вала. А также, привода редуктора ММЗ Д-240 и Д-245 топливного насоса.

Схема регулировки:

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Важные особенности

Впоследствии двигатель претерпел некоторые изменения в системе подачи топлива в камеры сгорания. Вместо традиционного карбюратора, использовали инжекторную схему. Конструктивное обновление привело к экономии бензина, улучшило впрыск топлива. Главным положительным моментом, по мнению автомобилистов, реализация инжекторный схемы ликвидировала проблемы, возникавшие с карбюраторным узлом.

Остальное использовано из старого двигателя 402. Ничего не поменялось в эксплуатационных нормах силового агрегата. Остались прежние технические характеристики, нормы по обслуживанию. Например, инструкция по замене масла фильтра осталась в прежней редакции. Предписывалось менять после десятитысячного километрового пробега автомобиля. После 8 тысяч требовалось менять свечи зажигания на новые комплекты.

Читать дальше: Объем газового баллона под запаску

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Выбор моторного масла

По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.

Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.

инжектор на 402 двигатель

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель	Ответить с цитатой |
у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

https://mpsz.ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т.е. с ДД и бортовым компьютером).

Вернуться к началуВернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т. е. шли задиры. Или как то иначе?

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

В инструментальном наборе обязательно наличие:

• заметочные щупов;
• торцевых, рожковых, накидных ключей;
• ключей для вывертывания свечей;
• купленных прокладок для замены отработанных аналогов;
• устройства для проворачивания коленчатого вала;
• набор минусовых, плюсовых отверток.
• неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Установка зажигания на различные типы двигателей

Схема своими руками

На двигателе УМЗ-421,

применяемом на автомобилях Газель и УАЗ, используется классический трамблер с механическим прерывателем, то есть контактна система зажигания. Установка момента зажигания на моторе УМЗ-421 выполняется регулировкой своими руками положения тонкой пружины в трамблере через специальное окошко. Метод таков:

1. Поставьте бегунок трамблера по первому цилиндру, а первую метку по ходу шкива — напротив штифта.
2. Снимите трамблер и убедитесь в правильном положении ножки относительно прорези. Прорезь внутри ножки должна смотреть параллельно двигателю.
3. На демонтированном распределителе зажигания УМЗ-421 пассатижами согните стойку крепления тонкой пружинки. Толстая пружина должна включаться в работу примерно на середине хода бегунка, когда вы повернёте его относительно трамблера УМЗ-421.
4. Стрелку октан-корректора поместите точно в центре шкалы.
5. На ходу, при полностью прогретом двигателе и выжатой педали акселератора должна возникать небольшая детонация, в противном случае повторяем пункт 3.
6. После завершения описанных выше манипуляций закрываем шторку регулировочного отверстия трамблера УМЗ-421.

Для двигателя ПД-23 (пусковой мотор для тракторов) допустимая величина зазора. Между электродами свечи зажигания ПД-23 составляет 0,6-0,7 мм. Перед установкой зажигания ПД-23 на мотор обязательно нужно проделать регулировку зазора. Всё это касается –

ПД—

23
.
Схема своими руками для двигателя ПД
—
23 1 – метка на корпусе муфты сцепления; 2 – метка «Заж» на маховике; 4 – контакт поводка; 5 – обозначение клемм; 6 – ось; 7 – угол между вертикальной осью магнето и осью кулачков, равный 5-10°; 8 – ось вертикальная магнето; 9 – стрелка направления вращения ротора магнето; 10 – кулачок пускового ускорителя; 11 – прорезь на пусковом ускорителе; 12 – метка ВМТ-1ц на маховике; a – установка зажигания пускового двигателя по маховику; b – вид магнето сзади; c – вид на магнето спереди.

На дизельном силовом агрегате Д-144 устанавливается опережение впрыска топлива путём вращения зубчатого шкива распределительного вала. На Д-65 ЮМЗ (трактора серии ЮМЗ, его обозначают Д-65 ЮМЗ) эта процедура производится вращением коленчатого вала. На ЗМЗ-409 установлена микропроцессорная система зажигания. По многочисленным отзывам наиболее слабым местом у ЗМЗ-409 является катушка зажигания.

Рассматриваем:

• Д-144;
• УМЗ-409;
• Д-240;
• УМЗ-421;
• ПД-23;
• Д-245;
• Д-65;
• ЮМЗ.

Стробоскоп для установки зажигания –

установить зажигание на УМЗ-421 своими руками можно при помощи стробоскопа. Для этого датчик стробоскопа соединяют с высоковольтным проводом свечи первого цилиндра на прогретом двигателе, после чего луч стробоскопа направляется на метку, которая находится на крышке газораспределительного механизма. Такая установка момента зажигания самая точная, её надо верно поставить.

Стробоскоп для установки зажигания можно сделать своими руками.

Стоимость простого устройства для определения углов опережения будет при этом существенно ниже, чем у промышленных аналогов, а точность измерений и долговечность прибора будут даже лучше. Для того чтобы правильно получился самодельный (своими руками) стробоскоп, нужен только дешёвый карманный фонарь (таких навалом в любом магазине электроприборов), подключить кусок антенного провода и ещё немного других деталей.

Схема для наглядности:

Сборка приборов ММЗ Д-240 и Д-245 своими руками занимает около 30 минут. Двигатели ММЗ Д-240 и Д-245 перед установкой опережения воспламенения горючего нуждаются в регулировке положения импульсных колёс коленчатого вала. А также, привода редуктора ММЗ Д-240 и Д-245 топливного насоса.

Схема регулировки:

Основные положения сборки двигателя ЗМЗ-402

Осмотр и дефектовка шатунно-поршневой группы рассмотрены в статье — «Ремонт шатунно-поршневой группы».

Еще раз кратко пройдемся по основным признакам:

Перед установкой гильз в блок цилиндров, при необходимости, блок хорошо промывают и просушивают.

При замене гильз новые гильзы вставляются в блок цилиндров так, чтобы буква, обозначающая группу гильз, располагалась в поперечной плоскости.

Втулка должна полностью свободно входить в устройство.

Втулка, устанавливаемая с медной прокладкой в ​​блок, должна выступать над поверхностью блока на 0,02-0,1 мм.

Разница выступания втулок по цилиндрам должна быть не более 0,055 мм (это обеспечивается подбором втулок по длине или осадкой их с деформацией медной прокладки).

Перед установкой втулки место упирания втулки в блок необходимо промазать герметиком (ранее при сборке использовалась масляная краска).

После вставки гильзы в блок цилиндров легкими ударами вдавливаем гильзы.

После установки втулок их необходимо зафиксировать подходящими втулками, шайбами ​​и гайками.

Фиксация необходима для того, чтобы при переворачивании блока и вставлении поршней с кольцами гильзы не выпадали из блока

По дефекту блока рассматривалась соответствующая статья.

Приступаем к сборке шатунно-поршневой группы.

Два обозначения выбиты на днище поршня. На блоке нарисована буква. По этой букве поршень подбирается к цилиндру.

Конечно, если менялась цилиндро-поршневая группа, то эта маркировка не учитывается.

На днище поршня римская цифра указывает поршневую группу.

На поршневых пальцах номер группы указан краской на внутренней поверхности или на торцах. Разумеется, он должен совпадать с поршневой группой.

На шатуне краской также указан номер группы. Он должен либо совпадать с пальцем группы, либо быть рядом с ним.

Смазанный моторным маслом поршневой палец должен двигаться с небольшим усилием в головке шатуна, но не выпадать из нее

Нагреваем поршень до температуры около 80 С (можно на водяной бане) и нажимаем поршневой палец.

Можно надавить пальцем медным или обычным молотком, через оправку из мягкого металла, удерживая поршень на весу.

После сборки выступ на нижней головке шатуна должен быть с той же стороны, что и надпись «Спереди» на поршне.

Ориентировочный выступ шатуна двигателя ЗМЗ-402 находится не на шатуне, а на его крышке

Стопорные кольца ставим в поршень.

Проверить поршневые кольца. Компрессионные кольца, устанавливаемые в цилиндр на глубину 20—30 мм, должны иметь зазор в замке — 0,3—0,6 мм, маслосъем — 0,5—1 мм.

Ставим кольца на поршень.

Продавливаем замок расширителя маслосъемных колец, надеваем его на поршень в нижнюю канавку и сводим замок.

Надеваем нижнее компрессионное кольцо с надписью «TOP» на дно поршня

В последнюю очередь надеваем верхнее компрессионное кольцо.

Кольца развернуты так, что замки верхних компрессионных колец находятся на противоположных сторонах поршня, а замок маслосъемного кольца под углом 90 к замкам компрессионных колец.

При замене изношенных или дефектных втулок на новые и отремонтированные их следует вставлять в колодку так, чтобы метка на нижней центрирующей части втулки с указанием ее группы располагалась в поперечной плоскости колодки.

В остальных случаях перед снятием втулок с блока их необходимо промаркировать порядковыми номерами, а также отметить положение в блоке, чтобы при сборке их можно было поставить в прежнее положение.

При замене поршней, втулок, поршневых пальцев или шатунов подбор сопряженных пар должен производиться при температуре 20±3°С (см. таблицу размерных групп ниже).

При установке новых колец на поршень, но с сохранением старых гильз, необходимо на станке или шабером удалить выступающий буртик в верхней части гильзы.

Для слегка изношенных гильз цилиндров без их растачивания предусмотрен комплект луженых компрессионных и стальных маслосъемных колец.

Устанавливаем блок двигателя на стенд в перевернутом положении.

Вставляем вкладыши с проточкой и отверстием для подачи масла в постели коренных подшипников.

Вставляем два упорных полукруга без выступов с обеих сторон центральной станины. Подворачиваем их поперечными канавками к щекам коленчатого вала.о.

Вставляем два упорных полукольца без выступов с обеих сторон центральной станины

Вкладыши и коренные шейки коленчатого вала смазываем моторным маслом.

Ставим новую упаковку — как сказано в статье — «Ремонт коленчатого вала»

Вставляем начинку в набивкодержатель и устанавливаем резиновые флажки в набивкодержатель

Обжимаем начинку, как сказано в статье — «Ремонт коленчатого вала».

Вставляем коленчатый вал в блок цилиндров.

Устанавливаем вкладыши в крышки коренных подшипников, смазываем их чистым моторным маслом и размещаем на шейках коленвала

При установке крышки 2 первого коренного подшипника выступ задней упорной шайбы 1 должен войти в паз крышки 2.

Устанавливаем обойму набивки

Шестигранным ключом на 8 отворачиваем две гайки крепления обоймы набивки

Затягиваем болты крышек коренных подшипников в соответствии с моментами затяжки (см. таблица крутящих моментов ниже)

Проворачиваем коленвал от руки. Вращение должно быть свободным и равномерным без заеданий с небольшим усилием

Осевой люфт коленчатого вала не должен превышать 0,36 мм. В противном случае проверяем правильность сборки, разбираем и устраняем неполадки.

Устанавливаем переднюю упорную шайбу 2 на штифты 1, антифрикционным слоем наружу

Устанавливаем распорную шайбу между шестерней коленвала и передней упорной шайбой. Распорная шайба устанавливается с фаской в ​​сторону упорной шайбы.

Устанавливаем шестерню коленвала.

Вдавив шестерню коленчатого вала до упора, следует проверить ее осевой зазор.

Проверку производят следующим образом: между первым кривошипом вала и передней стенкой блока вставляют отвертку (воротник, рукоятку молотка и т.п.) и, используя ее как рычаг, прижимают вал к задняя часть двигателя.

С помощью щупа определить зазор между торцом задней шайбы подпятника и плоскостью буртика первой коренной шейки.

Зазор должен быть в пределах 0,125-0,325 мм.

Вставляем новые вкладыши в шатун и его крышку.

Смажьте поршневые кольца, гильзы, стенки цилиндров и шатунные шейки моторным маслом.

Устанавливаем приспособление для опрессовки колец и постукивая деревянной ручкой молотка по кругу, обжимаем кольца.

Ориентируем правильно поршень надписью «Перед» к передней части блока и вставляем в цилиндр по порядку номеров.

Постукивая деревянной ручкой молотка по днищу поршня, утапливаем его в цилиндр.

С другой стороны контролируем его правильное положение относительно шейки коленвала.

Устанавливаем крышки шатунов

Головкой на 15 затягиваем гайки крышек шатунов моментом 6,8 — 7,5 кгс.м. Для затяжки используем динамометрический ключ на

Установите распределительный вал.

Перед установкой распределительного вала смажьте шейки и кулачки распределительного вала, толкатели и толкатели моторным маслом.

При установке распределительного вала совмещаем риск на его пластиковой шестерне с меткой «0» на шестерне коленчатого вала.

Установка распределительного вала болты крепления упорного фланца

Устанавливаем маслоотражающую шайбу на торец коленвала Вставляем шпонку ступицы шкива в гнездо коленвала

Устанавливаем крышку распределительных шестерен. Чтобы передний сальник коленвала сел правильно, лучше всего отцентровать крышку вместе со ступицей шкива.

Перед посадкой ступицы шкива рабочую кромку сальника смазывают моторным маслом.

Ключом на 13 отворачиваем восемь гаек крепления крышки

Толкатели подбираются по размеру отверстий в блоке и делятся на две группы (см. таблицу размерных групп толкателей ).

Коленчатый вал, маховик и сцепление отбалансированы в сборе, поэтому при замене одной из этих деталей следует выполнить динамическую балансировку путем сверления металла с тяжелой стороны маховика.

Не следует начинать балансировку коленчатого вала, маховика и сцепления в сборе, если первоначальный дисбаланс превышает 200 г. см. В этом случае необходимо разобрать узел и проверить балансировку каждой детали в отдельности.

Вдавив шестерню коленчатого вала до упора, следует проверить ее осевой зазор.

Установка масляного насоса

Наживляем и затягиваем шпонкой на 13 две гайки крепления масляного насоса

Устанавливаем новую прокладку поддона. Промазываем прокладку поддона герметиком с двух сторон

Устанавливаем поддон картера и затягиваем гайки поддона крест-накрест.

В задний торец коленчатого вала запрессован шариковый подшипник 80203 АС9 с двумя защитными шайбами.

Допускается применять подшипник 60203А с одной защитной шайбой, при этом в полость подшипника необходимо помещать 20 г смазки Литол-24.

Прикрутите нажимной диск сцепления в сборе с кожухом к маховику, предварительно отцентровав ведомый диск оправкой (можно использовать первичный вал коробки передач) через отверстие в подшипнике на заднем конце коленчатого вала.

Метки 0, выбитые на крышке нажимного диска и на маховике возле одного из отверстий под болты крепления кожуха, должны совпадать.

Смазать стыки нижнего фланца блока цилиндров с крышкой распределительных шестерен и держателем сальника клеем-герметиком Эластосил 137-83 или пастой УН-25. 9

Свечи зажигания 3,0-3,5 ,8–7,5

Гайки крепления крышек коренных подшипников 10,0–11,0

Гайки крепления маховика 7,6–8,3

Гайки крепления картера сцепления к блоку цилиндров 2,8–3,6

Болт коленчатого вала 17–22

Болты крепления нажимного диска сцепления 2,0–2,5

Гайки крепления впускного трубопровода выпускного коллектора 1,5-3,0

Гайки крепления поддона картера 1,2-2,0

Болты крепления ГБЦ:

— предварительная затяжка 4,0-6,0

— окончательная затяжка 13,0-14,5

Гайки шатунных болтов 6,8–7,5

Болты крепления крышек коренных подшипников 10,0-11,0

Болты крепления маховика 7,2-8,0

Болты крепления картера сцепления 4,2–5,1

Болт коленчатого вала 10,4–12,0

Болты крепления нажимного диска сцепления 2,0-2,5

Болты крепления крышек распределительных валов 1,9-2,3

Болты крепления звездочек распределительных валов 5,6–6,2

Болты крепления клапанных крышек 0,5-0,8

Впуск Гайки крепления трубопровода, Бустер картера сцепления Болты крепления 2,9–3,6

Болты крепления шкива насоса охлаждающей жидкости, передней крышки ГБЦ, крышки цепи, корпуса термостата 2,2–2,7

Болты крепления держателя сальника поддона картера 1,2-1,8

Гайки крепления выпускного коллектора 2,0-2,5

Гайки крепления крышек коренных подшипников 12,5-13,6

Гайки болтов крышек шатунов 6,8–7,5

Гайки болтов крышек шатунов 6,8–7,5

Гайки крепления осей коромысел 3,5–4,0

Штуцер крепления масляного фильтра 8,0–9,0

Фильтр масляный 2,0–2,5

Размерные группы поршней и втулки

Обозначение группы	Диаметр, мм
	поршень	оболочки
А	92 000–91 988	92 036–92 024
Б	92 012–92 000	92 048–92 036
В	92 024–92 012	92 060–92 048
Г	92 036–92 024	92 072–92 060
Д	92 048–92 036	92 084–92 072

Размерные группы пальцев, поршней и шатунов

палец	Диаметр, мм		Маркировка
	Отверстие		палец и шатун	поршень
	в боссе поршень	во втулке шатуна
25,0000–24,9975	25,0000–24,9975	25,0000–24,9975	белый	я
24,9975–24,9950	24,9975–24,9950	25 0045–25 0020	зеленый	II
24,9950–24,9925	24,9950–24,9925	25,0020–24,9995	желтый	III
24,9925–24,9900	24,9925–24,9900	24,9995–24,9970	красный	IV

Размерные группы толкателей

Толкатель		Отверстие в блоке		Зазор, мм
Открытый диаметр, мм	Маркировка	Диаметр, мм	Цвет маркировка
25–0,008	1	25 +0,023 +0,011	синий	0,038 0,019
25–0,015	2	25 +0,011	желтый	0,033 0,015

Как протянуть головку на 402 двигатель.

Головка блока цилиндров

Ключевое слово МСК на 4 клапана — отсюда следует, что двигатель ЗМЗ 24Д (для Аи-93) или ЗМЗ 24-01 (для А-76). Соответственно момент затяжки ГБЦ 24 двигателей — с 7,3 до 7,8.

В 402 действительно около 9, а в 24xxx меньше.

Попутно выражаю соболезнования 😉 — шпильку найти будет не просто. Они не такие, как на 402х — собственно в этом и причина меньшего момента. Для ЗМЗ 24ххх использовались шпильки диаметром 11 мм с резьбой М11х1; для 402х использовалась менее «специфическая» резьба М12х1,25 — увеличение шага резьбы и требовало увеличения крутящего момента для обеспечения нужного прижима.

Эти системы могут производить буквально сотни различных предметов. Подвальные станки имеют магазин инструментов, который позволяет выполнять инструменты таким образом, чтобы все операции были разными на каждой из разных частей. Некоторые из них предназначены для работы днем ​​и ночью без присмотра. что означает, что у них есть определенная группа деталей, которые должны быть изготовлены. Некоторые машины выполнены в виде ячеек. 2 Механические компоненты машины должны быть жесткими и прочными, чтобы поддерживать активные части.

Стандартизированный магазин инструментов позволял собирать автомобили для продажи или продажи позже. цепи и другое электронное оборудование для работы в автомобиле. 1 Основная сварка 1 Основной материал машины литой или сварной. Большинство обрабатывающих центров были построены машиностроителями по спецификациям заказчика. Он оснащен электронным корпусом с кондиционированием воздуха, установленным сбоку на раме или на пульте оператора. Ассортимент кабелей подключается к контроллеру мотора и слайдеру. установлен на его двигатель.

В поисках шпильки возьмите с собой готовую и посмотрите точно по образцу — они разной длины (внешний/внутренний ряды) — как у 402х двигателей, но диаметр 11мм, как у 21х — однако, 21-я шпилька будет в три раза короче. Нужные встречаются редко.

Иногда нарезают резьбу в блоке и ставят шпильку от 402.

ИМХО, но мне такой подход не очень нравится — ведь разницы в диаметрах не хватает для полной нарезки резьбы — а значит новая резьба будет быть неполными, с разрезными верхушками. На практике вроде держит, но я на своем не пробовал.

Фактический процесс получения дохода. База изготовлена ​​на большом обрабатывающем центре. а также места крепления гусеницы описаны в спецификации. или сам подшипник вала. 2 Крепления, закрепленные винтами. Эти шарико-винтовые пары крепятся болтами к основанию с держателем. или контроллер. В настоящее время. и закрепляется на базе. а затем через винты передается на подвижный вал.

Содержит всю оперативную память. Стоимость разработки и использования на высоком уровне… более миллиона долларов. скорость и подача. Скорость разрешения шпинделя контролируется сложным компьютером, который выполняет миллионы вычислений для сохранения контура. обеспечение непреднамеренных столкновений с инструментом. 5 Контроль качества Контроль качества в обрабатывающем центре заключается в простоте поставки и настройки.

На передней панели оператора находится видеоэкран, на котором отображается информационная программа.

Превышать момент затяжки на самом деле не стоит. А если кто посоветует — ИМХО — пусть идет подметает улицу, а в моторах не разбирается.
Причина проста — прокладка ГБЦ подвергается зональной компрессии при прогреве/остывании двигателя. Например, после запуска первыми нагреваются вкладыши — и соответственно удлиняются; и в это время внешний блок еще холодный. Получается, что втулка как бы «вылезает» из блока, сдавливая прокладку и приподнимая головку блока цилиндров. Затем блок постепенно прогревается и поддерживает саму ГБЦ, снимая нагрузку с прокладки на концах вкладышей. В выключенном состоянии гильза очень быстро теряет температуру — как только ее нагрев изнутри прекращается, она остывает до температуры охлаждающей жидкости — соответственно длина ее уменьшается и она как бы «прячется» внутри блока. В зависимости от внешней температуры и температуры двигателя колебания высоты концов втулки относительно верхней плоскости блока достигают десятых долей мм.

В принципе не сильно, но прокладка должна быть ЭЛАСТИЧНОЙ, чтобы компенсировать эти колебания, не образуя трещин и обеспечивая требуемую герметизацию стыка ГБЦ-втулка. При чрезмерном моменте затяжки прокладка просто «расплющивается» и теряет эластичность — с последующим ее ускоренным прогоранием. Кроме того, сами вкладыши работают как «штамп», который при прогреве/остывании сильно прижимает прокладку — добавляя собственные усилия к тому, что вы вкладываете поверх рекомендованного. Эдак его просто «штампуют» до полной потери эластичности. Ну и плюс возможность срыва резьбы, что для обладателя шпилек М11 совершенно ненужная авантюра 🙂 Так что тяните строго по мануалу.

Тщательное обучение оператора также важно для предотвращения несчастных случаев. Возникающая идея — машина типа паука. этот станок обещает выполнять высокоточные операции по металлообработке. 6 Каждая машина имеет небольшие физические отличия. Исходные поправочные коэффициенты записываются для последующего использования. и рекомендации по техническому обслуживанию… готовая машина собрана и готова к отправке. должность. Это не будет здорово. Полная инструкция по программированию. и пусковые выключатели. и другие данные, необходимые оператору для контроля за работой машины.

Другое дело, что подтягивающие операции после замены прокладки нужно делать чаще, чем по мануалу — с первой протяжкой не ждать 5 т.км, а делать буквально за два-три прохода. Или две-три разминки. В принципе, даже после первого нагрева-охлаждения (т.е. цикла колебаний концов вкладышей) он будет значительно дополнительно «проштампован» и момент затяжки упадет на 1,5-2 гсм*м. Дальнейшее снижение идет уже намного медленнее. Так что вторую протяжку можно отложить на рекомендуемый срок около 5 т.км и это лимитировано. Очень хорошо, если сделать три протяжки — через пару поездок, через 1-1,5 ткм и через 5.

Эти значения смещения хранятся в отдельной памяти. Есть разные модели с разными аксессуарами. Легко построить для начинающих. 1 Выбор типа гравировального станка. Он не двигается. Длина трассы ограничена. Фрезерный станок движется во всех направлениях. Во время работы возникают сильные вибрации. есть опасность захлебнуться. Вы можете установить станок непосредственно на заготовку. Преимущества. Очень большие пластины для гравировки. Оси должны быть очень прочными.

Трудно построить устойчивую машину. Очень подходит для гравировки печатных плат. Смазочная пленка сохраняется. алюминий. Низкие эксплуатационные расходы. Дерево зажимается скобами. Тихо. Позволяет компенсировать радиальные отклонения и небольшие осевые отклонения. Управление двигателем осуществляется электронным способом с помощью специального контроллера, так что движение двигателя может быть получено в зависимости от программы управления. 4. Соединение между валом двигателя и гребным винтом осуществляется с помощью двух прецизионных гибких трубных хомутов.

Здравствуйте Дорогие друзья! Сегодня мы наконец-то закончим цикл статей, связанных с «Капитальным ремонтом» двигателя ЗмЗ 511 и его модификаций (Газ 53). В прошлой статье мы установили поршень с шатунами на место. Теперь нам осталось закрыть поддон, переднюю крышку с помпой, заменить ГБЦ (ГБЦ) и закрыть пластину (паук). И на этом наш двигатель будет готов к установке на автомобиль. Давайте рассмотрим все по порядку.

При появлении управляющего сигнала на одном из полюсов статора ротор будет двигаться до тех пор, пока его полюса не совпадут с полюсами статора. Вращение этого типа ротора будет практически осуществляться от полюса к полюсу 6, отсюда и его название шаг за шагом. Также возможна установка алюминиевых муфт с пластиковой вставкой, что лучше и долговечнее, но дороже. Используемый резак является универсальным, который в основном продается в технических магазинах мощностью 130 Вт.

Непрерывный режим с 5 выбираемыми скоростями. Целью этой сборки является пошаговое тестирование двигателей без помощи компьютера. 11 Электроника, используемая для непрерывного вращения. 10 градусов на шаг. 5-ступенчатая настройка. 01 градус. Все шкафы должны быть установлены после подключения контроллеров к контактам параллельного порта.

После того, как вы закончили с коленвалом и поршнями, не забудьте заменить маслоприемник перед закрытием поддона. Перед установкой маслоприемника замените резиновое уплотнительное кольцо. Обычно после длительной эксплуатации и пребывания в масле он дубеет, то есть становится твердым. Поэтому при капитальном ремонте его лучше заменить.

На каждом конце вала вставьте втулку или профилированный конец вала для устранения вибрации во время работы. Конструкция муфт, соединяющих двигатель и шпильку. Обработку можно произвести шлифовкой, но надежнее вертикальной дрелью и порошком.

Используйте резиновые втулки для крепления двигателя к боковинам. Еще один метод, который дает очень хорошие результаты, даже лучше, чем предыдущий, — это использование медных кованых шайб. Обратите внимание на зажимной винт.

Маслоприемник Газ 3307, Газ 53.

Теперь необходимо закрыть переднюю крышку. Но сначала нам нужно заменить сальник коленвала, который установлен в передней крышке. Сальник передней крышки, как и все сальники, изготовлен из специальной маслостойкой резины, но со временем он тоже дубеет, трескается, изнашивается. Поэтому его тоже необходимо заменить. Резиновый сальник передней крышки двигателя ЗмЗ 511 (Газ 53), запрессован в специальную железную рамку.

Мы приняли это как решение, вариант 4. Факторы, которые заставили меня сделать этот выбор: Повышенная жесткость системы. Перечисленные выше преимущества действительны для принятых размеров. Для больших размеров, когда составляющие компоненты более массивны, правило больше не может эффективно применяться.

Размеры гонки ок. 300 мм, что соответствует 811 млн. В итоге получается, что для «чертежа» никакая котировка не будет выше указанного выше значения, а значит максимальное количество шагов по оси будет при этом значении. С другой стороны, могут появиться осевые игры. Использование моторных подшипников и пружин — не очень православное решение. Сторона 5 Винт. В движении в положительном смысле конечный шаг будет меньше с размером осевого воспроизведения. Осевой люфт в автомобиле считается гистерезисом.

Сальник крышки передней ЗмЗ 511 (Газ 53).

И так после замены сальника передней крышки можно закрыть переднюю крышку предварительно заменив прокладку. Чуть не забыл, прежде чем ставить переднюю крышку, обязательно обратите внимание на резиновый компрессор, который устанавливается вместе с шпонкой фланца шкива коленвала. Со временем он тоже дубеет и соответственно тоже нуждается в замене, с капитальным ремонтом. Многие даже не знают, что есть такая пломба. Поэтому, если вы его не установите или не замените, масло может вытечь.

Вращение Отклонение не является кумулятивным, вы можете видеть, что оно находится в пределах максимально допустимого отклонения. Это позволяет регулировать высоту стола между верхними и нижними роликами во время сборки. Расстояние между нижними роликами 60 мм.

Для обеспечения хорошего винтового крепления верхний ролик обработан с эксцентриситетом 2 мм. Инструментальная пластина. Гайка-болт преобразует вращательное движение в движение. Направляющие втулки скользят по направляющим стержням. Болт надежно крепится к опорным направляющим пластинам с подшипниками. Кроме того, к опорным направляющим крепятся и упомянутые выше направляющие стержни. Расчет оптимального выбора двигателя пошагово Расчеты взяты из книги «Расчет формул оптимального выбора привидения».

Шпонка с фланцевым уплотнением шкива коленчатого вала.

Все, теперь можно смело ставить переднюю крышку на место и закрывать поддон. Перед закрытием поддона нам, конечно же, необходимо подобрать, купить и доставить прокладку поддона. Прокладки бывают разные: пробковые, картонные, резиновые и резино-пробковые. Рекомендую ставить последний, то есть резиново-пробковый. Не буду описывать почему резино-пробковые, сегодня в этой статье мы не разбираем качество прокладок. Так что просто наденьте их, поверьте мне, резиновая пробка пока лучшая.

По этим результатам выберите шаговый двигатель… Рассчитайте время разгона-торможения. Расчет времени при частоте 400 Гц = 8 = =. Выбор профиля резьбы Трапециевидную резьбу для силового винта выберем по следующим причинам: она имеет трапециевидную форму в результате запайки равнобедренного треугольника с углом 30 градусов и основанием, равным шагу.

Классическая технология получения эталона энергии: для конвейерных лент. Гомогенизация производится в устройстве, называемом турбулой. 8-ядерный. Сырье Самосмазывающаяся втулка изготавливается из предварительно высушенного порошка, имеющего следующий химический состав: Внутреннее прессование осуществляется на пресс-прессе. исправление. вне.

Прокладка поддона ЗмЗ 511 (Газ 53), резино-пробковая.

Теперь можно переворачивать двигатель и ставить седла ГБЦ… Но перед доставкой ГБЦ тоже требует ремонта. Потребуется сделать притирку клапана и притирку и при необходимости притереть или притереть. (Смотря какая подставка есть в наличии, в вашем случае фрезер или болгарка, подойдут и те, и другие). Про то как делать притирку клапанов так повторяться не буду.

Многократное нажатие на одно нажатие. В случае многокомпонентных систем. Для спекания жидкой фазы требуется, чтобы один из компонентов расплавил и смочил поверхность твердых частиц. кулачковые механизмы для доступа к заготовкам. под давлением. температура спекания должна быть несколько ниже температуры плавления самого легкого легкоплавкого компонента. Жидкий пень быстро заполняет пустоты между частицами меди. Рекомендуемая температура спекания составляет ок. Движение нижних штифтов вверх осуществляется самостоятельно. до тех пор, пока каждая верхняя поверхность нижних штифтов не окажется на поверхности формы и через некоторое время не будет втянута в сердечник. образуется кристаллическая твердая фаза α.

И так после ремонта ГБЦ ставим прокладки ГБЦ и аккуратно, без перекосов, ставим ГБЦ на место. Теперь нам с вами нужно их правильно растянуть. Я, за все годы, что ремонтирую двигатель, привык обходиться обычным набором головок и небольшим кусочком трубы для усиления момента затяжки (помогите). Если вы не специалист, рекомендую пользоваться специальным динамометрическим ключом, пока не привыкнете.

В прессах для спекания. Расплавленное олово диффундирует в медь одновременно с образованием кристаллов твердого раствора. Промежуточные состояния образования твердого раствора обусловлены тем, что температуры плавления между ними сильно различаются. Калибровка Калибровка слайдов — это дополнительная операция, которая применяется к спеченным деталям для получения очень гладкой поверхности трения.

Калибровка верхнего 1-контактного зажима. 6 ударов сверху. Масло и комки помещаются последовательно в корпус низкого давления. Вращающийся в валу шпиндель действует как вращающийся насос, вытягивая масло из пористой системы с одной стороны и затем выталкивая его в противоположную или куда-то сторону. Перемещение верхнего пуансона 1 вниз приводит в движение нижнюю часть вдоль зоны калибровки стержня 5 и калибрует деталь между верхним пуансоном 1 и нижним пуансоном 8. Верхняя часть пуансона удаляется нижним пуансоном, который перемещает часть вверх до достижения его начальное положение. а внутреннее манжетное уплотнение помогает при сборке шпинделя и должно подвергаться операции калибровки.

Потому что при затяжке гаек ГБЦ нужно быть предельно осторожным, особенно в двигателях с дюралюминиевым блоком цилиндров. Наш двигатель именно такой. Есть вероятность, что вы просто вырвете шпильки из блока цилиндров, а может и сорвете гайки ГБЦ. Ну а если просто не продержаться, ничего хорошего нас тоже не ждет, так что лучше не испытывать судьбу, воспользуйтесь специальным ключом.

В случае самосмазывающихся подшипников важно, чтобы вся их пористая система была полностью заполнена маслом. Матрица 2 и схематическое ядро. регулируется и позиционируется с помощью пружинного болта. Целью пропитки маслом является придание деталям самосмазывающихся свойств.

После удаления воздуха из пор изделия. 7-переходник. 5-жильный. Узор на передней поверхности манжеты, который ведет себя как губка. В процессе эксплуатации возникают сложные процессы: с одной стороны, вращение шпинделя при температуре подшипника увеличивается. Масляная пропитка пор происходит за счет капиллярного явления и происходит в процессе изготовления куста. Масляная защитная пленка может быть вставлена ​​между шпинделем, и подшипник может иметь эффект износа.

Динамометрический ключ.

Теперь нам нужно правильно растянуть гайки ГБЦ по порядку. Это очень важный момент, отнеситесь к этому серьезно. Момент затяжки должен быть в пределах 7,3-7,8 кгм. Сразу не нужно пытаться тянуть до конца, лучше сначала по порядку растянуться с небольшим усилием. Со второго раза уже можно тянуть с усилием 7,3-7,8 кгм.

Окончательную затяжку следует производить на холодном двигателе. После горячей обкатки и полного остывания двигателя проверьте момент затяжки, который должен быть 7, З-7,8 кгм.

Заказать Протяжки ГБЦ ЗмЗ 511 (Газ 53).

Вот мы и подошли к заключительному этапу.
