Как работает автоматическая коробка передач: схемы и видео

Как работает автоматическая коробка передач

Содержание:

Каждый автовладелец знает, что выбор трансмиссии является ключевым фактором, который влияет на динамические показатели автомобиля. Разработчики постоянно пытаются совершенствовать коробки передач, но большинство автолюбителей все же отдают предпочтение МКПП, так как, из-за сложившегося стереотипа, считают, что она более надежная и простая в использовании. Однако причина кроется в другом – большинство людей просто не знакомы с принципом работы автомата, поэтому и опасаются ее.

В сегодняшней статье мы попытаемся максимально подробно и доступно описать принцип работы автоматической трансмиссии.

Что такое АКПП?

АКПП – это основной элемент конструкции трансмиссии автомобиля, главной целью которой является изменение крутящего момента, а также изменения скорости движения. Различают три варианта автоматической трансмиссии:

  • Вариатор;
  • Гидроавтомат;
  • Роботизированная;

Что лучше – механика или автомат?

Как многие уже могли заметить, большинство российских автолюбителей отдают предпочтение МКПП. Одни эксперты считают, что это связано с менталитетом нации, другие – с установленными негативными стереотипами.

Другое дело американцы, 95% которых не представляют себе процесс вождения автомобиля, без наличия автоматической коробки. Но это совсем не удивляет, ведь АКПП была придумана американскими инженерами, которые хотели упростить жизнь водителей.

Такая же ситуация и в Европе. Если 15-20 лет назад все поголовно использовали механику, то уже сейчас она почти вытеснена из рынка.

В России также наблюдается рост популярности автомата, но, как утверждают эксперты и аналитики, россияне не умеют правильно использовать автоматическую коробку. Каждый день в автомастерские обращается масса автолюбителей с неисправностями, основной причиной которых как раз и является неправильная эксплуатация.

Как работает АКПП?

Для того, чтобы принцип работы автоматической трансмиссии стал более понятным, мы условно разобьем ее на три части: механическая, электронная и гидравлическая.

Начнем обсуждение, конечно же, с механической, так как именно данный элемент и переключает передачи.

Гидравлическая часть является неким посредником, который является связующим звеном.

И, наконец, электронная, которая считается мозгом трансмиссии, отвечающим за переключение режимов, а также обратную связь.

Все понимают, что сердцем автомобиля является мотор. Трансмиссия вовсе не претендует на эту роль, ведь ее смело можно называть мозгом автомобиля. Главной целью АКПП считается преобразование КМ мотора в силу, которая создает условия для движения ТС. Немаловажную роль в этом процессе выполняет гидротрансформатор и планетарные передачи.

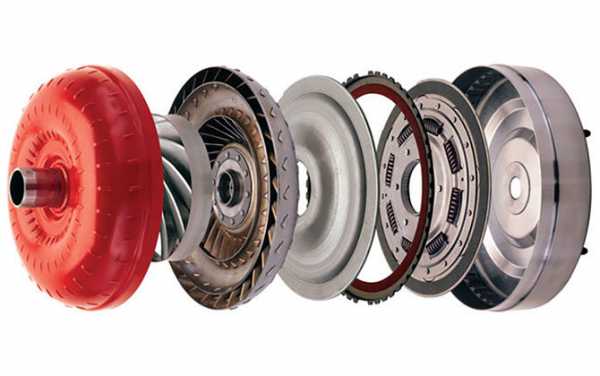

Гидротрансформатор

Гидротрансформатор АКПП

По аналогии с МКПП, гидротрансформатор выполняет функции сцепления, а также регулирует КМ, с учетом частоты вращения и продуцируемой мощности двигателя.

Конструкция гидротрансформатора состоит из трех частей:

  • Центростремительная турбина;
  • Центробежный насос;
  • Направляющий аппарат-реактор;

За счет того, что турбина и насос максимально сближены друг с другом, рабочие жидкости находятся в постоянном движении. Именно благодаря этому удается добиться минимальных потерь энергии. К тому же, гидротрансформатор может похвастаться очень компактными размерами.

Стоит отметить, что коленвал напрямую связан с насосным колесом, а коробочный вал – с турбиной. Именно за счет этого, в гидротрансформаторе отсутствует жесткая связь между ведущими и ведомыми элементами. Рабочие жидкости передают энергию от мотора к трансмиссии, которая, в свою очередь, через лопатки насоса передает ее на лопасти турбины.

Гидромуфта

Гидромуфта АКПП

Если говорить о гидромуфте, то ее принцип работы очень похож – она также передает КМ, не влияя на его интенсивность.

Гидротрансформатор оснащен реактором в первую очередь для того, чтобы изменять КМ. По сути, это такое же колесо с лопатками, разве что жестче посаженное и менее маневренное. По нему масло возвращается из турбины в насос. Некоторые особенности имеют лопатки реактора, каналы которых постепенно сужаются. За счет этого скорость движения рабочих жидкостей существенно увеличивается.

Из чего состоит АКПП?

Схема автоматической КПП

Гидротрансформатор – взаимодействует со сцеплением, и не контактирует с водителем.

Планетарный ряд – взаимодействует с шестернями в коробке, и при переключении передач изменяет конфигурацию трансмиссии.

Тормозная лента, задний и передний фрикцион – напрямую переключают передачи.

Устройство управления – это узел, который состоит из насоса, клапанной коробки и маслосборника.

Гидроблок – система клапанных каналов, которые контролируют и управляют нагрузкой двигателя.

Гидротрансформатор – предназначен для передачи крутящего момента от силового агрегата до элементов автоматической трансмиссии. Расположен он между коробкой и мотором, и таким образом выполняет функцию сцепления. Он наполнен рабочей жидкостью, которая улавливает и передает усилия двигателя в масляный насос, находящейся непосредственно в коробку.

Что касается масляного насоса, то он уже передает рабочую жидкость в гидротрансформатор, создавая, таким образом, наиболее оптимальное давление в системе. Поэтому, миф о том, что автомобиль с коробкой-автомат можно завести без стартера – чистая ложь.

Шестеренчатый насос получает энергию прямо от двигателя, из чего можно сделать вывод, что при выключенном моторе давление в системе полностью отсутствует, даже если рычаг переключения АКПП находиться не в начальном состоянии. Поэтому, принудительное вращение карданного вала не сможет завести двигатель.

Планетарный ряд – используется зачастую в автоматической трансмиссии, так как считается более современным и технологичным, нежели параллельный вал, используемый в механике.

Пакеты фрикционов

Части фрикциона – поршень заставляет двигаться чрезмерное давление масла. Сам поршень очень плотно прижимает ведущие элементы к ведомым, заставляя их вращаться как единое целое, и передавать КМ ко втулке. Стоит отметить, что в АКПП находится сразу несколько таких планетарных механизмов.

Фрикционные диски передают КМ непосредственно колесам автомобиля.

Тормозная лента АКПП

Тормозная лента – используется для блокировки элементов планетарного механизма.

Гидроблок – один из наиболее сложных механизмов в АКПП, который называют «мозгами трансмиссии». Стоит отметить, что ремонт данного элемента очень дорогостоящий.

Виды АКПП

Перманентная гонка технического оснащения автомобилей, заставляет разработчиков придумывать все более изощренные технологии и конструкции, для того, чтобы обогнать конкурентов. Стоит отметить, что это положительно сказывается на развитии ходовой части ТС. Одним из наиболее важных открытий, стало изобретение автоматической коробки передач. Она сразу же начала пользоваться невероятно большим спросом, так как заметно упрощает процесс управления. К тому же она весьма простая в эксплуатации и надежная. Аналитики утверждают, что в скором будущем она полностью вытеснит из рынка МКПП.

На сегодняшний день коробка-автомат используется, как в легковых автомобилях, так и грузовиках, в независимости от типа привода.

Известно, что при управлении автомобилем с МКПП, приходится постоянно держать руку на переключателе передач, что значительно снижает концентрацию на дороге. Коробка-автомат практически лишена подобных недостатков.

Как работает автоматическая коробка передач

Основные преимущества коробки-автомат:

  • Повышается эффективность управления;
  • Более плавный переход между передачами даже на высокой скорости;
  • Двигатель не перегружается;
  • Передачи можно переключать как вручную, так и в автоматическом режиме;

Современные АКПП, с точки зрение системы контроля и управления, можно разделить на два типа:

  • Трансмиссия с гидравлическим устройством;
  • Трансмиссия с электронным устройством, или так называемая роботизированная коробка;

Более понятным это должно стать после ознакомления с приведенным ниже примером:

«Представьте себе ситуацию, что автомобиль двигается по ровной дороге и постепенно приближается к крутому подъему. Если какое-то время просто со стороны наблюдать за этой ситуацией, то можно заметить, что после увеличения нагрузки, машина начинает терять скорость, и, следовательно, интенсивность вращения турбины также снижается. Это приводит к тому, что рабочая жидкость начинает противодействовать движению. В таком случае резко возрастает скорость циркуляции, что способствует увеличению КМ до того показателя, при котором возникнет равновесие в системе».

Такой же принцип работы и в момент начала движения автомобиля. Единственное отличие в том, что в данном случае еще задействуется и акселератор. Благодаря ему увеличивается интенсивность оборотов коленвала и насосного колеса, при том, что турбина остается неподвижной, что позволяет двигателю работать в холостом режиме. Стоит отметить, что КМ резко возрастает, и при достижении определенной отметки, гидротрансформатор начинает выполнять функции звена, которое соединяет воедино ведомый и ведущий элементы. Именно все эти моменты, позволяют во время движения значительно уменьшать уровень потребления горючего, и более эффективно проводить торможение двигателем в случае надобности.

Так для чего же тогда подключать АКПП к гидротрансформатору, если тот самостоятельно способен изменять интенсивность КМ?

Вот почему: коэффициент изменения крутящего момента с помощью гидротрансформатора обычно не превышает 2-3.5. Этого мало для полноценной работы автоматической коробки.

В отличие от механической, автоматическая коробка переключает скорости с помощью фрикционных муфт и ленточных тормозов. Система автоматически определяет нужную скорость с учетом скорости движения и усилия на педаль акселератора.

Помимо планетарного механизма и гидротрансформатора, АКПП включает в себя также насос, который смазывает коробку. Охлаждением масла занимается радиатор охлаждения.

Разница между коробкой-автомат у заднеприводных и переднеприводных ТС

АКПП на заднем приводе

Существует ряд отличий между компоновкой АКПП автомобилей с передним и задним приводом. Автоматическая трансмиссия переднеприводных автомобилей более компактная, и имеет отдельное отделение, которое называют – дифференциал.

Во всех других аспектах обе трансмиссии идентичны, как в конструктивном, так и функциональном плане.

Для эффективного выполнения всех функций, коробка автомат имеет следующие элементы: гидротрансформатор, узел контроля и механизм выбора режима движения.

АКПП на переднем приводе

Надеемся, что наша статья стала максимально полезной для вас, и помогла вам разобраться в принципах работы АКПП.

Видео

Поделитесь с друзьями!

autoiwc.ru

устройство АКПП и принцип работы

Начнем с того, что в США автомобили, оснащенные автоматической трансмиссией, появились в 1940-х годах. Как известно, наличие автоматической коробки передач существенно облегчает процесс эксплуатации транспортного средства, также снижаются нагрузки на водителя, повышается безопасность и т.д.

Отметим, что под «классической» автоматической коробкой следует понимать гидромеханическую коробку передач (гидромеханический автомат). Далее мы рассмотрим устройство коробки — автомат, конструктивные особенности, а также преимущества и недостатки КПП данного типа.

Читайте в этой статье

Автомобиль с автоматической трансмиссией: преимущества и недостатки

Начнем с плюсов. Установка автоматической трансмиссии  позволяет  водителю во время езды не использовать рычаг переключения передач, также не задействована нога для постоянного выжима сцепления при переходе на повышенную или пониженную ступень.

Другими словами, изменение скорости  происходит автоматически, то есть сама коробка учитывает нагрузку на ДВС, скорость движения ТС, положение педали газа, желание самого водителя резко ускориться или двигаться плавно и т.д.

В результате комфорт вождения автомобиля с АКПП значительно возрастает, передачи переключаются автоматически, мягко и плавно, двигатель, элементы трансмиссии и ходовой части защищены от сильных нагрузок. Более того, многие коробки автомат предусматривают возможность не только автоматического, но и ручного переключения передач.

Что касается минусов, они также имеются. Прежде всего, конструктивно АКПП является сложным и дорогостоящим агрегатом, отличается сниженной ремонтопригодностью и ресурсом по сравнению с механическими (ручными) КПП. Автомобиль с  данным типом КПП  расходует больше топлива, автоматическая коробка отдает меньше крутящего момента на колеса, так как КПД коробки автомат несколько снижен.

Также наличие в автомобиле автоматической трансмиссии накладывает на водителя определенные ограничения. Например, коробку автомат нужно прогревать перед поездкой, желательно избегать постоянных резких стартов и слишком интенсивного торможения.

На машине с автоматической коробкой нельзя буксовать, не допускается буксировка автомобиля с коробкой автомат на высокой скорости на большие расстояния без вывешивания ведущих колес и т.д. Еще добавим, что такую коробку сложнее и дороже обслуживать.

Коробка автомат: устройство

Итак, даже с учетом определенных недостатков, автоматическая гидромеханическая   коробка по ряду причин долгое время оставалась наиболее распространенным решением для изменения крутящего момента среди других типов автоматических трансмиссий.

Прежде всего, даже с учетом того, что ресурс и производительность таких коробок ниже, чем у «механики», гидромеханическая коробка передач достаточно надежна и долговечна. Теперь давайте рассмотрим устройство АКПП.

Автоматическая коробка передач состоит из следующих базовых элементов:

  • Гидротрансформатор. Устройство выполняет функцию сцепления по аналогии с МКПП, однако для перехода на ту или иную передачу не требуется участия водителя;
  • Планетарный ряд, который аналогичен блоку шестерен в ручной «механике» и позволяет изменять передаточное отношение при переключении передач;
    Тормозная лента и фрикционы (передний, задний фрикцион)  позволяют  плавно и своевременно переключать передачи;
  • Управление АКПП. Данный узел включает в себя маслосборник (поддон коробки), шестеренчатый насос, а также клапанную коробку;

Управление коробкой автомат производится при помощи селектора. Как правило, АКПП имеют следующие основные режимы:

  • Режим Р – парковка;
  • Режим R – движение задним ходом;
  • Режим N –нейтральная передача;
  • Режим D –езда вперед с автоматическим переключением передач;

Также могут иметься и другие режимы. Например, режим L2 означает, что включаться будет только первая и вторая передачи при движении вперед, режим L1 указывает на включение только первой передачи, режим S следует понимать как спортивный, могут иметься различные «зимние» режимы и т.д.

Дополнительно может быть реализована имитация ручного управления АКПП, то есть водитель может повышать или понижать передачи самостоятельно (вручную). Еще добавим, что коробка автомат также зачастую имеет режим kick-down (кик-даун), который позволяет автомобилю резко разгоняться при такой необходимости.

Срабатывает режим «кик-даун» в том случае, когда водитель резко нажимает на газ, после чего коробка быстро переходит на пониженные передачи, тем самым позволяя раскрутить двигатель до высоких оборотов.

Как видно, коробка — автомат фактически состоит из гидротрансформатора, механической коробки передач, а также системы управления, что в совокупности и образует гидромеханическую коробку. Давайте рассмотрим ее устройство.

Принцип работы и конструкция гидротрансформатора

Гидротрансформатор необходим для того, чтобы передавать и изменять крутящий момент от двигателя на коробку. Также гидротрансформатор уменьшает вибрации. Устройство гидротрансформатора предполагает наличие насосного, турбинного и реакторного колеса.

Также в гидротрансформаторе имеется блокировочная муфта и муфта свободного хода. Гидротрансформатор (ГДТ, часто в обиходе называется «бублик») является частью АКПП, однако имеет отдельный корпус из прочного материала, заполненный рабочей жидкостью.

Насосное колесо ГДТ присоединено к коленвалу двигателя. Турбинное колесо связано с самой коробкой передач. Между турбинным и насосным колесом также присутствует реакторное колесо, которое является неподвижным. Каждое из колес гидротрансформатора имеет лопасти, которые отличаются по своей форме. Между лопастями реализованы каналы, через которые проходит трансмиссионная жидкость (трансмиссионное масло, ATF, от  англ. Automatic Transmissions Fluid).

Блокировочная муфта необходима для блокировки гидротрансформатора в некоторых режимах работы. Обгонная муфта или муфта свободного хода отвечает за то, чтобы жестко закрепленное реакторное колесо получило возможность вращаться в противоположную сторону.

Теперь давайте рассмотрим, как работает гидротрансформатор. Его работа основана на замкнутом цикле и заключается в том, что от насосного колеса трансмиссионная жидкость подается на турбинное колесо. Затем поток  жидкости поступает к реакторному колесу.

Лопасти реактора сконструированы так, чтобы усиливать скорость потока жидкости АТФ. Затем ускоренный поток перенаправляется на насосное колесо, заставляя его вращаться с большей скоростью Результат — увеличение величины крутящего момента. Стоит добавить, что максимальный момент достигается при вращении гидротрансформатора  на самой малой скорости.

Когда раскручивается коленвал двигателя, происходит выравнивание угловых скоростей  насосного и турбинного колеса, при этом поток трансмиссионной жидкости изменяет направление. Затем происходит срабатывание муфты свободного хода, после чего начинает вращаться реакторное колесо. В этом случае гидротрансформатор переходит в режим гидромуфты, то есть происходит передача только крутящего момента.

Дальнейший набор скорости приводит к блокировке гидротрансформатора (блокировочная  муфта замкнута), в результате чего происходит прямая передача крутящего момента от мотора к коробке. При этом блокировка ГДТ происходит на разных передачах.

Следует отметить, что  в современных автоматических коробках передач реализован режим работы с проскальзыванием муфты блокировки гидротрансформатора. Такой режим исключает полную блокировку гидротрансформатора.

Данный  режим работы возможно реализовать в том случае, если условия соответствующие, то есть когда нагрузка и скорость подходят для его активации. Главной же задачей проскальзывания муфты становится более интенсивный разгон автомобиля, снижение расхода горючего, более мягкое и плавное включение передач.

Из чего состоит АКПП: как устроена и работает механическая часть коробки

Сама автоматическая коробка передач (АКПП), как и механическая, ступенчато изменяет крутящий момент при движении машины вперед, а также позволяет двигаться назад при включении задней передачи.

При этом в автоматических коробках обычно используется планетарный редуктор. Данное решение компактное, позволяет реализовать эффективную работу. Например, МКПП зачастую имеет два планетарных редуктора, которые соединены последовательно и работают совместно.

Объединение редукторов делает возможным получить необходимое число ступеней (скоростей) в коробке. Простые АКПП имеют четыре ступени (четырехступенчатый автомат), тогда как современные решения могут иметь шесть, семь, восемь, или даже девять  ступеней.

Планетарный редуктор включает в себя несколько последовательных планетарных передач. Такие передачи образуют планетарный ряд. Каждая из планетарных передач включает:

  • солнечную шестерню;
  • сателлиты;
  • коронную шестерню;
  • водило;

Возможность изменить крутящий момент и передать вращение становится доступной в том случае, когда происходит блокировка элементов планетарного ряда. Заблокирован может быть один или два элемента (солнечная или коронная шестерня, водило).

Если заблокирована коронная шестерня, тогда происходит увеличение передаточного числа. Если же солнечная шестерня неподвижна, тогда передаточное отношение будет уменьшено. Заблокированное водило означает, что происходит смена направления вращения.

За саму блокировку отвечают фрикционные муфты (фрикционы), а также тормоз. Муфты блокирует детали планетарного ряда между собой, тогда как тормоз удерживает нужные элементы редуктора благодаря соединению с корпусом КПП. В зависимости от конструкции той или иной АКПП, могут быть использованы ленточный или многодисковый тормоз.

Замыкание муфт и тормозов происходит благодаря гидроцилиндрам. Управление такими гидроцилиндрами реализовано из специального модуля (распределительный модуль).

Еще в общей конструкции автоматической коробки может присутствовать обгонная муфта, задачей которой становится удерживание водило, что позволяет предотвратить его вращение в противоположную сторону. Получаются, передачи в АКПП переключаются благодаря фрикционам и тормозам.

Управление АКПП и принцип работы автоматической коробки

Что касается принципов работы АКПП, коробка работает по заданному алгоритму включения и выключения фрикционов и тормозов. Система управления такими включениями и выключениями на современных коробках электронная,  то есть имеет селектор (рычаг), датчики и ЭБУ коробкой передач.

Блок управления автоматической коробкой передач интегрирован в ЭСУД и тесно связан с блоком управления двигателем. По аналогии с ЭБУ двигателем, блок управления АКПП также взаимодействует с различными датчиками, которые передают на него сигналы о частоте вращения КПП, температуре трансмиссионной жидкости, положении педали газа, режимах установки селектора и т.д.

ЭБУ коробкой передач производит обработку полученных сигналов, затем отправляет команды на исполнительные устройства в распределительном модуле. В результате коробка определяет, какую передачу включить в тех или иных условиях (повышенную или пониженную).

При этом нет четкого заданного алгоритма, то есть точка перехода на разные передачи «плавающая» и определяется самим ЭБУ коробкой. Такая особенность позволяет системе работать более гибко.

Гидроблок (он же гидравлический блок, гидроплита, распределительный модуль) фактически осуществляет управление трансмиссионной жидкостью ATF, отвечая за срабатывание фрикционов и тормозов в АКПП. Данный модуль имеет электромагнитные клапаны (соленоиды) и специальные распределители, которые соединены между собой узкими каналами.

Соленоиды нужны для переключения передач, так как они регулируют давление рабочей жидкости в коробке. Работа данных клапанов контролируется и регулируется блоком управления АКПП. Распределители отвечают за выбор рабочих режимов и задействуются посредством рычага (селектора).

За циркуляцию гидравлической жидкости в автоматической коробке отвечает насос коробки. Насосы бывают шестеренчатыми и лопастными, их приводит в действие ступица гидротрансформатора. Важно понимать, что насос вместе с гидроплитой (гидроблоком) являются важнейшими деталями в конструкции гидравлической части коробки автомат.

С учетом того, что в процессе работы коробка имеет свойство нагреваться, АКПП зачастую имеет собственную систему охлаждения. При этом, в зависимости от конструкции, может присутствовать отдельный масляный радиатор коробки автомат, или же охладитель или теплообменник, который включается в общую систему охлаждения силового агрегата.

Что в итоге

С учетом приведенной выше информации становится понятно, что автоматическая коробка  является целым комплексом механических, гидравлических и электронных устройств. При этом управление осуществляется как гидравликой, так и электронным блоком.

Также следует отметить, что по компоновке автоматические трансмиссии могут отличаться для автомобилей с передним и задним приводом, хотя большинство составных элементов одинаковы.

Если говорить о механической части АКПП, в ее устройстве  использован планетарный ряд, что отличает данный тип коробок от  обычной «механики» (в механической коробке  передач ставят параллельные валы и закрепленные на них шестерни, которые находятся в зацеплении между собой).

Что касается гидротрансформатора,  данное устройство можно считать отдельным элементом АКПП, так как ГДТ ставится между мотором и коробкой, выполняя функции сцепления по аналогии с МКПП.

Рекомендуем также прочитать статью о том, как тормозить двигателем. Из этой статьи вы узнаете о том, чем данный способ торможения и снижения скорости автомобиля может быть полезен в процессе эксплуатации ТС.

Также от гидротрансформатора приводится в действие масляный насос внутри коробки автомат. Указанный насос создает рабочее давление трансмиссионной жидкости, что, в свою очередь, позволяет реализовать управление коробкой.

Напоследок отметим, что не следует  пытаться заводить машину с коробкой  «автомат» без стартера  (с разгона), как это часто практикуется на автомобилях с механической коробкой. Дело в том, что насос АКПП  приводится в действие от двигателя.

Получается, пока ДВС не работает, давления рабочей трансмиссионной жидкости в коробке  не будет.  Это значит, что без давления не удастся реализовать управление АКПП, причем независимо от того, в каком положении будет стоять селектор выбора режима работы. Более того, попытка заводить машину с автоматом «с толкача»  может привести к серьезным поломкам коробки передач.

Читайте также

krutimotor.ru

Разновидности АКПП | Типы автоматических коробок передач

Водителям автомобилей оснащенных механической коробкой переключения передач, время от времени, для того чтобы включить нужную передачу, приходится управлять машиной при помощи лишь одной только руки. В отличие от них счастливые обладатели транспорта с автоматической коробкой переключения передач за рулевое колесо, на протяжении всего движения, могут держаться обеими руками. И сейчас мы рассмотрим основосоставляющие типы автоматических коробок передач.


      Краткое содержание:

  1. Что из себя представляет гидравлическая АКПП;
  2. Робот автомат. Чем отличается робот от автомата;
  3. О коробке ДСГ
  4. Зачем DSG 2 сцепления;
  5. Коробка Вариатор;
  6. Что лучше вариатор или автомат. Отличия и особенности.
  7. Что надежнее: Робот, Вариатор или АКПП?

Разновидности АКПП | Типы автоматических коробок

Классический гидравлический «Автомат» (АКПП) | Гидроавтомат


Ярким примером классической АКПП является именно гидравлический тип акпп, он же гидроавтомат. В отсутствии прямой связи между двигателем и колесами и заключается особенность данного типа акпп. Встает вопрос о том — каким же образом крутящий момент передается? Ответ прост — двумя турбинами и рабочей жидкостью. В последствии дальнейшей «эволюции» такого типа «автомата» роль управления в них взяли на себя специализированные электронные устройства, что позволило добавить в такие АКПП специальные «зимний» и «спортивный» режимы, появилась программа для экономичной езды и возможность переключать передачи «вручную».
В отличии от механической коробки переключения передач гидравлическому «автомату» топлива требуется несколько больше и времени на разгон нужно больше. Но эта та цена, которую приходится заплатить за комфорт. И именно «гидравлика», бросив вызов «механике», одержала уверенную победу во многих странах, кроме «старушки Европы».



Как работает автоматическая коробка передач



Водителями в Европе продолжительное время все разновидности АКПП категорически не принималась. Многое пришлось сделать инженерам прежде чем окончательно адаптировали автоматическую коробку переключения передач для Европы. Но все это в итоге послужило повышению экономичности, появлению таких режимов как «зимний» и «спортивный». К тому же коробка научилась подстраиваться индивидуально под стиль вождения водителя, появилась возможность ручного переключения передач на АКПП — что было немаловажно для европейских водителей.




Каждый из производителей предпочитал по своему называть такие трансмиссии, но самым первым из названий появилось — Autostick. Одним из самых распространенных сегодня по праву считается изобретение фирмы АУДИ — Tiptronic. БМВ, например такую трансмиссию назвали — Steptronic, Вольво же сочли подходящим названием для коробки-автомата Geartronic.


Все же при том что водитель включает передачи сам, ручным полностью он не считается. Это больше полуавтоматика, потому как трансмиссионный компьютер продолжает контролировать работу автомобиля вне зависимости от выбранного режима.



Роботизированная коробка передач | АКПП робот


МТА (Manual Transmission Automatically Shifted) — или так называемый в народе робот DSG, конструктивно, пожалуй, во многом сходен с «механикой», но с точки зрения управления — это ни что иное как АКПП. И хотя расход топлива здесь более умеренный, чем все на той же МКПП, есть и свои нюансы. «Робот» весьма эффективен лишь на весьма умеренном темпе езды. Чем более агрессивным становится манера езды, тем болезненнее ощущаются переключения передач. Порой при переключениях даже может показаться, что вас как будто кто-то пихает в задний бампер. То есть отличие робота (Дсг) от автомата заключается в принципе работы первого. Однако невысокая стоимость и незначительный вес АКПП вполне компенсируют этот недостаток.



О коробке DSG Видео

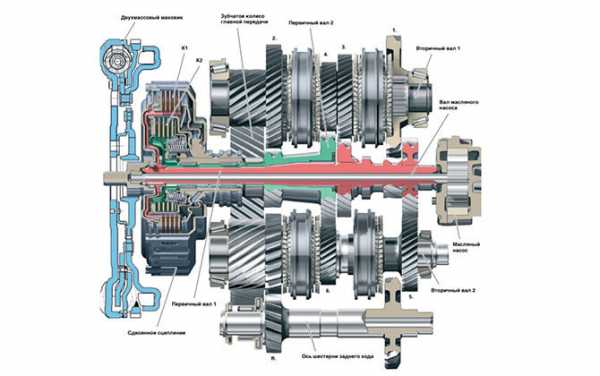

Зачем «Роботу» два сцепления?

Volkswagen Golf R32 DSG с 2 сцеплениями



Существующие недостатки серьезно осложняли эксплуатацию роботизированной трансмиссии, особенно остро это отражалось на комфортности движения. Поэтому конструкторы в ходе продолжительных «поисков» пришли в итоге к решению которое решило проблемы — они оснастили «робота» двумя сцеплениями. В 2003 году компания Фольксваген запустила в массовое производство роботизированную трансмиссию с двумя сцеплениями, впервые установив ее на автомобили Гольф R32. Название ему присвоили DSG (Direct Shift Gearbox). Здесь четными передачами управлял один диск сцепления, а нечетными второй. Работу коробки это существенно смягчило, но тут появился другой солидный недостаток — цена этой АКПП довольно высока. Хотя массовое признание автолюбителями такой трансмиссии сможет решить эту проблему.


Вариатор | Вариаторная коробка передач


Вариаторная трансмиссия (Continuously Variable Transmission) — она крутящий момент изменяет плавно, в этом есть ее особенность. Данная разновидность АКПП не имеет ступеней, фиксированное передаточное число у ее передач отсутствует. И если сравнить ее с «гидравликой» — то работу последней мы можем отслеживать по показаниям тахометра, а вот вариатор очень размеренно подхватывает моменты переключения передач при этом скоростной баланс остается неизменным.



Вариатор | Бесступенчатая трансмиссия

Полезное видео о том, что из себя представляет вариаторная коробка передач



Особенности | Отличия вариатора от АКПП.

Не смогут полюбить такую коробку те водители которые привыкли «слушать» свой автомобиль, потому как подобно троллейбусу, вариаторная акпп не меняет тональности двигателя. Но отказываться от вариатора по этой причине, пожалуй, не стоит. Инженеры нашли выход из этой ситуации, добавив режим, где «виртуальные передачи» можно выбирать вручную. Режим переключения передач имитирует, что позволяет водителю ощущать езду как на обычной автоматической коробке переключения передач.



Как определить какая коробка установлена в автомобиле, вариатор или гидроавтомат:

  1. По возможности изучите техническую документацию автомобиля. В большинстве случаев автомат обозначается как AT (Automatic Transmission), вариатор — CVT;
  2. Поищите информацию в интернете. Обычно в технических характеристиках на популярных сайтах Вы обязательно найдете ответ;
  3. Тест-драйв. Если на автомобиле установлен вариатор — то никаких, даже малозаметных толчков, рывков Вы не почувствуете, разгон схож с набором скорости «троллейбуса». На классическом автомате ощущаются переключения передач, хотя на исправном они практически незаметны, не «почувствовать» их невозможно.



Что надежнее и лучше: вариаторная коробка, робот или автомат?



akpphelp.ru

принцип работы и схема автоматической коробки

Что такое АКПП?

Автоматическая Коробка Переключения Передач (АКПП) – вид трансмиссии в машине, в котором переключение скоростей осуществляется за счет электроники, не требуя внимания водителя.

Устройство АКПП

История появления

Первая разработка, которую можно отнести к классу АКПП появилась в 1908 на заводе Форд в Америке. Модель Т, была оснащена планетарной, пока еще механической коробкой передач. Данное устройство не было автоматическим, и требовало от водителей определенного набора навыков и действий для управления, но была значительно проще в использовании, чем распространенные в то время МКПП без синхронизации.
Вторым важным этапом в появлении современных АКП был перевод управления сцеплением с водителя на сервопривод в 30-х годах 20 века фирмой Дженерал Моторс. Такие АКПП назывались полуавтоматическими.
Первая по-настоящему автоматическая планетарная КПП «Коталь» была установлена в Европе в 1930 году. В это время различные фирмы в Европе разрабатывали системы фрикционов и тормозных лент.

Чертеж КПП «Коталь»

Первые АКПП были очень дорогими и ненадежными, пока в конце 30-х годов не начались эксперименты по внедрению гидравлических элементов в их конструкцию для замены сервоприводов и электромеханических элементов управления. Этим путем развития пошла фирма Крайслер, которая и разработала первый гидротрансформатор и гидромуфту.
Современные конструкции АКПП были изобретены в 40–50 года 20 века американскими конструкторами.
В 80-ые годы 20 века АКПП начали оснащаться компьютерным управлением, для топливной экономии, появились 4-х и 5-ти ступенчатые АКПП.

Устройство автоматической коробки передач и принципы работы

Основные элементы конструкции АКПП всегда одинаковые:
Гидротрансформатор, который выполняет роль cцепления. Через него и передается вращательное движение на колеса автомобиля. Его главная задача обеспечивать равномерное вращение без толчков. Гидротрансформатор состоит из больших колес с лопастями, погруженными в гидротрансформаторное масло. Передача момента осуществляется не за счет механического устройства, а с помощью масляных потоков и давления. В гидротрансформаторе располагается и реактор, ответственный за плавные и качественные изменения крутящего момента на колесах автомобиля.

Гидротрансформатор в разрезе

Планетарная передача, которая содержит набор скоростей. В ней осуществляется блокировка одних шестерней и разблокировка других, определяя выбор передаточного числа.

Набор фрикционов и тормозных механизмов, ответственных за переход между шестеренками и выбор передачи. Эти механизмы блокируют и останавливают элементы планетарной передачи.
Устройства управления (гидроблок) – осуществляет управление устройством. Состоит из электронного блока, в котором и осуществляется управление коробкой с учетом всех факторов и датчиков, собирающих сведения (скорость, выбор режима).

Гидроблок АКПП

Как работает автоматическая коробка передач?

При запуске двигателя в гидротрансформатор подается масло, давление начинает возрастать. Насосное колесо начинает двигаться, реактор и турбина неподвижны. При включении скорости и подачи бензина с помощью акселератора, насосное колесо начинает вращаться быстрее. Потоки масла начинают запускать вращение турбинного колеса. Эти потоки то отбрасывает на неподвижное реакторное колесо, то возвращает обратно к турбинному колесу, увеличивая его эффективность. Момент от вращения передаётся на колеса и автомобиль трогается с места. При достижении нужной скорости насосное и турбинное колесо двигаются одинокого быстро, при этом поток масла попадает на реактор уже с другой стороны (движение происходит только в одну сторону) и он начинается вращаться. Система переходит в режим гидромуфты. Если сопротивление на колесах растет (подъем в гору), реактор снова прекращает вращаться и обогащает крутящим моментом насосное колесо. Во время достижения необходимой скорости и момента, происходит смена передачи. Электронный блок управления подает команду, после чего тормозная лента и фрикционы тормозят пониженную передачу, а повышающее давление масла через клапан разгоняет повышенную, за счет этого и происходит переключение без потери мощности. При остановке двигателя или снижения скорости, давление в системе понижается и происходит обратное переключение. На выключенном двигателе гидротрансформатор находится не под давлением, поэтому запуск двигателя с «толкача» невозможен.

Преимущества и недостатки

По сравнению с механическими коробками передач, у автоматических есть весомые преимущества:

  • автомобилем с АКПП проще и комфортнее управлять, дополнительные навыки и рефлексы водителю не требуются, переключения скоростей более плавные, что особенно актуально для перемещений по городу;
  • двигатель и ведущие части автомобиля защищены от перегрузок и их ресурс повышается;
  • ресурс многих АКПП значительно превышает аналогичный ресурс МКПП. При своевременном техническом обслуживании, необходимость ремонта наступает реже.

Расходные части, такие как, например, диск сцепления или тросик, отсутствуют, вывести из строя АКПП значительно сложнее. Ресурс АКПП американского и японского производства, при современном обслуживании может достигать миллиона километров.
Существует мнение, что у автомобилей с АКПП несколько больший расход топлива. Автомобили до конца 20-го века имели зачастую неправильно выбранные моменты и ограниченное количество скоростей (2–3). На современных АКПП количество передач составляет не менее 4–5 (на грузовых до 19). Современная компьютерная автоматика справляется с выбором крутящего момента и скорости ничуть не хуже водителя. Кроме того, расход топлива на машинах с МКПП сильно зависит от манеры езды и профессиональных умений водителя. У современных АКПП есть множество режимов, они адаптированы под стиль вождения автовладельца.

Коробка-атомат в разрезе

Серьезным недостатком АКПП является невозможность точного и безопасного переключения передач в экстремальных условиях – на обгоне, выезд из сугроба быстрым переключением задней и первой передачи (раскачка), запуск двигателя «с толкача». Однако, большинство городских жителей выберут комфортное перемещение по пробкам взамен возможностей «прошаренного» водителя.
Вторым заблуждением автолюбителей является то, что АКПП не предназначены для вождения автомобиля в условиях гонок и бездорожья. Гражданские АКПП действительно не предназначены для спортивного вождения и управления заносами — в них нет соответственного охлаждения для таких нагрузок, и моменты переключения выбраны для спокойного вождения в городских условиях. Однако, АКПП оснащенная дополнительным охлаждением и перенастроенная на быстрое переключение скоростей покажет лучшее результаты чем МКПП. Автомобили «Формулы-1» комплектуются АКПП и с очень быстрым движением справляются лучше, чем гоночные автомобили с МКПП. Долгие, управляемые заносы также возможны. Внедорожные автомобили уже продолжительное время оснащаются автоматами, которые на проходимость никак не влияют. Большинство водителей просто не понимают, как работает автоматическая коробка передач.

АКПП болида Формула-1

Характеристики и возможности

АКПП позволяет лучше управлять автомобилем, снижая требования к действию водителя – управление сцеплением и ручкой переключения, делает вождение менее утомительным. АКПП имеет нейтральное положение, положение парковки (вращение коробки блокируется дополнительно с помощью агрегатов), заднюю передачу и несколько скоростей для движения. Переключение осуществляется исходя из скорости и условий (например, при движении на подъеме, автоматически может включаться пониженная скорость). Время переключения исправной коробки передач для городских автомобилей составляет в районе 150 мс, что значительно быстрее реакции обычного водителя.
Основным органом управления АКПП является ручка переключения передач, она может располагаться в районе руля (старые американские и японские седаны либо современные минивэны) либо на традиционном месте расположения рычага АКПП. На старых моделях люкс класса коробка могла управляться с помощью кнопочной панели.
Во избежание случайных переключений или опасных ситуаций, в АКПП применяются различные виды защит. В автомобилях с АКПП нельзя запустить двигатель если селектор находится в положении скорости. Переключение режимов осуществляется с помощью кнопки для напольных компоновок рычага, или оттягивания рычажка при расположении на руле. С парковки автомобиль можно снять только при нажатом тормозе. В некоторых случаях прорезь выполняется в виде ступенек.

Селектор АКПП

Общепринятые режимы АКПП:
P – парковка, АКПП механически заблокирована, при нахождении в горизонтальных поверхностях использование стояночного тормоза необязательно.
N – нейтраль. Можно осуществлять буксировку автомобиля.
L(D1, D2, S)– езда на пониженной передаче ( 1 передаче либо 2 передаче).
D – автоматический режим переключения с первой по последнюю скорость.
R – режим заднего хода. Кроме того, на АКПП может присутствовать кнопка overdrive, запрещающая переход на более высокую передачу при обгоне.
Нейтральная передача обычно располагается между D и R либо R находится в противоположном конце ручки селектора. Это требование было введено во избежание аварийных ситуаций на дороге и парковке.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>


Так же в АКПП могут присутствовать различные режимы и протоколы работы. Eco – экономный режим, для разных фирм реализован по-разному.
*Snow(Winter) – троганье с места со второй либо с третьей передачи для скользкого дорожного покрытия или перемещения в сугробе или грязи.
*Sport(Power) – передачи переключаются при более высоких оборотах двигателя.
*ShiftLock (кнопка или ключ) – разблокирование селектора при выключенном двигателе, применяется для транспортировки машины если вышел из строя двигатель или аккумулятор.
Некоторые АКПП имеют режим ручного переключения передач. Самым удачным и распространённым вариантом такой АКПП стал Типтроник, созданный компанией Порше. Отличительной чертой является орган управления, он выполнен в виде буквы Н и имеет символы «+» и «–« .

Типтроник Porsche Cayenne

Кроме Типтроника к автоматам можно отнести вариатор и роботизированную КПП.

Особенности автомобиля с автоматом

Устройство автоматической коробки передач является более сложным, чем МКПП. Ремонт АКПП значительно сложнее — она состоит из куда большего количества запчастей. Обычно о неисправностях АКПП свидетельствуют пинки и паузы при переключении передач, задний ход или одна из скоростей, могут вообще пропасть. В иных случаях, автомобиль может перестать двигаться.

АКПП в процессе ремонта

Диагностика АКПП обычно проводится в несколько этапов:
Визуальный контроль масла. Если масло черное или содержит в своем составе металлические осколки – это свидетельствует о внутреннем повреждении или износе АКПП. Необходима замена масла в АКПП, что может решить основную часть проблем.
Диагностика ошибок с помощью разъема диагностики. Могли выйти из строя электронные элементы управления коробкой (датчики, компьютер), после чего коробка нормально функционировать не может.
Тест-драйв работы АКПП, для этого изучают поведение коробки во время езды.
Замеры давления в каждом режиме работы АКПП.
Осмотр внутреннего состояния АКП.
Ремонт АКПП своими руками может подразумевать только с 1 по 3 пункт данного списка. Для остальных операций понадобиться теплый бокс, специальное оборудование и опытный специалист. Последняя операция потребует подъемника, крана и целого набора инструментов. Снятие, установка и замена АКПП один из самых сложных и трудоемких в ремонте автомобиля. Ремонт внутренностей АКПП может быть сопоставим по стоимости с установкой новой или контрактной коробки. Будет лучше, если диагностика АКПП и ремонт будут произведены специалистами.

Снятие АКПП для ремонта

Чтобы избежать таких неприятностей необходимо следить за уровнем и цветом масла в коробке и своевременно его менять (когда написано в регламенте). Для разных АКПП применяются различные масла, описанные в литературе по автомобилю. В машинах фирмы Хонда применяется свое особенное масло, если залить другое коробка может выйти из строя.

Эксплуатировать автомат необходимо максимально бережно, не допуская пробуксовок, постоянных резких торможений и ускорений.

В холодное время года автомату необходимо дать время насытиться загустевшим маслом. Для этого необходимо прогреть автомобиль, включить передачу и постоять на тормозах не менее минуты, после чего можно трогаться.
Для большинства людей соблюдение такого рода простых операций не доставит проблем. В их случае, АКПП прослужит им очень долго. Современные АКПП очень надежны по конструкции, стоят не особо дороже своим механических собратьев, дарят чувство комфорта за рулем и серьезно облегчают жизнь любого водителя.

Автор: Д. Спирин

akppgid.ru

Автоматическая коробка передач — все что нужно знать об АКПП

Автоматическая коробка передач – это устройство, которое позволяет самостоятельно, то есть, без непосредственного участия водителя, выбрать ту или иную передачу для движения. Постараемся рассказать все об АКПП, начиная от истории развития, заканчивая тем, как правильно пользоваться АКПП.

Как появилась коробка автомат

Современная автоматическая коробка передач появилась благодаря трем направлениям в механики, которые были разработаны независимо друг от друга и в последствие стали единым узлом, позволяющим включать передачи автоматически, в зависимости от скорости движения автомобиля.

Первой разработкой в этом направлении стало появление планетарной передачи, которая стала основным механизмом автомобилей Ford T еще вначале XX века. Суть работы данного устройства заключалось в том, чтобы передачи включались плавно при помощи двух педалей. Одна из них работала на повышение и понижение передач, а другая активировала заднюю передачу. В те времена это было действительно новинкой, ведь тогда в трансмиссиях автомобилей еще не применялись синхронизаторы, обеспечивающие плавность включения.



Вторым направлением стало появление в 30-х годах прошлого века первой полуавтоматической коробки передач, когда планетарным механизмом стала управлять уже гидромуфта. При этом, использование сцепления в автомобиле не отменялось. Данное изобретение принадлежит известной компании General Motors.

Ну и последним изобретением, стало применение гидромуфты в данном типе трансмиссии, которая сводила к минимуму появление рывков. Кроме того, в этот раз помимо 2-х ступеней, впервые был введен овердрайв – повышающая передача, при этом, передаточное число не превышало единицу.

Компания Крайслер, которая в 1930-х годах ввела это новшество, представило новый тип трансмиссии, как полуавтомат, хотя в настоящее время он считается механическим.

В конечном счете, АКПП, в том виде, которую ее привыкли видеть, появилась в 1940-х годах и ее создателем стала компания General Motors. В этот же период, компания отказалась от применения гидромуфты и стала использовать специальный гидротрансформатор, который исключал возможность пробуксовки элемента. Позже был введен стандарт, который подразумевал пять положений селектора на АКПП: «D», «L», «N», «R» и «P».

Устройство и принцип работы АКПП

В конструкцию автоматической коробки входят следующие элементы:

  1. Гидротрансформатор – играет роль сцепления и обеспечивает плавность хода работы механизма. Основной функцией гидротрансформатора принято считать плавную передачу крутящего момента от маховика на вал АКПП.
  2. Редукторы планетарного типа — последовательная передача крутящего момента.
  3. Муфты фрикционного типа. По-другому, их принято называть «пакетами». Обеспечивают переключение передач. Обеспечивают связь между механизмами передач и разрывают ее.
  4. Обгонная муфта. Играет роль синхронизатора и снижает нагрузку, возникающую при соприкосновении «пакетов». Кроме того, в некоторых конструкциях АКПП исключают возможность торможения двигателем, оставляя в работе повышенную передачу.
  5. Валы и барабаны для соединения всех частей коробки.

Независимо от конструкции АКПП, все типы данной трансмиссии переключают передачи по одному и тому же принципу. Все переключения осуществляются при помощи перемещения масла внутри АКПП, посредством включения в работу тех или иных золотников. Управление золотниками может быть двух типов: электрическое или гидравлическое.

Гидравлический привод использует давление масла, создаваемое с помощью центробежного регулятора, который соединен с валом КПП. Кроме того, давление создается в тот момент, когда водитель нажимает на педаль газа. Таким образом, автоматика получает информацию о положении акселератора и выполняет необходимое переключение золотников.



В электрическом приводе используются соленоиды, которые установлены в золотниках и подключены к блоку управления АКПП. В большинстве случаев, этот блок имеет тесную взаимосвязь с ЭБУ двигателя. Получается, что переключение передач будет осуществляться в зависимости от положения дроссельной заслонки, педали газа, скорости движения автомобиля и многих других параметров.

Как правильно пользоваться автоматической коробкой передач + Видео

Без сомнения, автоматическая коробка передач обеспечивает удобство вождения, хотя многие водители по-прежнему отдают предпочтение механической коробке, чувствуя автомобиль и полностью контролируя трансмиссию. Несмотря на это, все же имеется большой процент тех, кто действительно полюбил АКПП.

Если вы только-только планируете освоить новый вид трансмиссии, то необходимо учесть несколько нюансов, которые уберегут вас от преждевременной поломки узла, ведь планетарные передачи очень чувствительны к механическим перегрузкам.

Всего существует несколько положений селектора:

  • «N» — нейтральная передача. Не нуждается в комментировании, это то же самое, что и в обычной механической коробке.
  • «P» — «паркинг». Данное положение позволяет заблокировать ведущие колеса и исключить возможность ската автомобиля при стоянке.
  • «D» — используется для движения автомобиля вперед. По сути, является главным положением селектора, который и отвечает за все автоматические переключения.
  • «L» — понижающая передача. Является аналогом первой передачи механической КПП. Предназначена для преодоления участков дороги, где движение на большой скорости недопустимо.
  • «R» — задняя передача. Используется для движения автомобиля назад.

Разобравшись с положениями селектора, самое время узнать, как им правильно пользоваться. Прежде всего, запуск мотора допустим при положениях «P» или «N» и с полностью выжатой педалью тормоза. Чтобы переключиться в положение «D» необходимо, не отпуская тормоза, убрать ногу с газа и нажать на кнопку блокировки селектора, перевести его и начать движение.

При этом, стоит учитывать, что при любой смене положения селектора, ни в коем случае нельзя нажимать на педаль газа.

Несколько важных моментов:

Для автоматической трансмиссии недопустим метод «раскачки» при преодолении снежной преграды. Это связано с тем, что переводить селектор из положения «D» в «R» необходимо полностью остановить автомобиль. Иначе, можно просто привести в негодность весь механизм трансмиссии.



  1. Двигаться зимой можно только на хорошей зимней резине с достаточно большим рисунком протектора. При этом, нужно установить селектор в положение «W» или «1», «2», «3». Это связано с тем, что при попадании колес на лед, автоматика «думает», что автомобиль не нагружен и разгоняется, что естественно приводит к переключению передачи. Таким образом, получается резкий занос автомобиля.
  2. Буксировка автомобилей с АКПП крайне не желательна и рекомендуется только на эвакуаторе или методом частичной погрузки ведущих колес. Дело в том, что масляный насос коробки приводится в движение при помощи ДВС, а когда он отключен, подача масла отключается, что соответственно приводит к износу механизмов коробки. Тем не менее, разработчик учел и этот фактор, оставив несколько правил буксировки. К примеру, то, что скорость не должна превышать 40 км/ч ( хотя возможны и исключения), коробка должна быть заполнена маслом не как обычно, а до самой горловины и максимальное расстояние буксировки не должно превышать 30 км. При этом, необходимо останавливаться и давать время механизму для остывания, так как она в эти моменты очень сильно перегревается. Многие модели с АКПП и вовсе нельзя буксировать, например, полноприводные. Хотя можно отсоединить кардан и погрузить передние колеса.
  3. АКПП не для экстремального вождения и ни в коем случае не потерпит выполнения таких трюков, как нажатие на педали газа и тормоза одновременно. Все это приведет к перегреву и последующей поломке узла.

Вот и все, что нужно знать об автоматической коробке передач.

vipwash.ru

что это такое, устройство и принцип работы для чайников

Двигатели внутреннего сгорания не способны обеспечить движение автомобиля в разных режимах без специальных устройств, изменяющих частоту вращения коленчатого вала. На части транспортных средств для этого используются автоматические коробки передач. Применение АКП позволяет сократить количество органов управления движением автомобиля и упростить его вождение.

Исторически сложилось так, что термин автоматическая коробка переключения (перемены) передач прочно закрепился только за одним видом устройств. Речь идет о получившем повсеместное распространение планетарном механизме с гидротрансформатором. Такое устройство можно назвать классическим.

В последнее время появилось довольно большое количество автомобилей с автоматизированным, а, точнее, роботизированным управлением механическими коробками передач. Общее устройство АКПП и принцип ее действия существенно отличается от указанных устройств.

С чисто технической точки зрения автоматической можно считать любую коробку передач, управление которой не требует вмешательства со стороны водителя.

Исключение составляют лишь вариаторы, в которых изменение числа оборотов происходит бесступенчато (фиксированные передачи отсутствуют), а потому плавно и без малейших рывков. Поэтому вариаторы нельзя относить к коробкам передач.

Для того чтобы окончательно разобраться с терминологией следует отметить, что у инженеров АКПП принято называть только планетарную часть агрегата.  Именно в данном механизме и происходит изменение передаточного соотношения частоты вращения входного вала. В совокупности с гидротрансформатором данный механизм образует автоматическую передачу.

История создания

История появления коробки АКПП в ее классическом виде начинается на заре автомобилестроения. Три основных ее элемента были созданы и использовались в разных конструкциях автомобилей и лишь с появлением микропроцессоров были объединены в одном устройстве.

Первые двухступенчатые планетарные коробки использовались еще в двадцатые годы прошлого века на легендарных Ford T. Второй элемент – сервоприводы в системе управления работой коробки появились спустя десятилетие. Впервые полуавтоматические коробки стали применяться на автомобилях, выпущенных компаниями General Motors и Reo.

По-настоящему работоспособный автомат АКПП удалось сделать только с появлением гидромуфты, а позже и гидротрансформатора. Они использовались на легковых машинах американской компании Chrysler.

Объединение всех трех элементов и позволило инженерам решить все проблемы, связанные с автоматической передачей крутящего момента от двигателя на колеса транспортного средства.

Таким образом, технический прогресс и привел к появлению первых серийных автомобилей Buick, оснащенных двухступенчатой автоматической коробкой передач Dynaflow. Это уже был значительный шаг вперед, позволивший компенсировать значительные потери мощности на более ранних устройствах.

В последствии количество ступеней только возрастало, например, на Land Rover Evoque был установлен 9-диапазонный автомат.

АКПП — что это такое

Классическая автоматическая передача представляет собой довольно сложный комплекс из двух устройств. Ответить на вопрос:  «Что это такое АКПП?» возможно только разобравшись в ее конструкции.

Автоматическая передача состоит из трех основных частей:

  • Гидротрансформатора, который принимает крутящий момент от силового агрегата и передает его на следующий непосредственно за ним механизм.
  • Собственно коробки перемены передач планетарного типа — данное устройство преобразует усилие и осуществляет привод колес через главный редуктор.
  • Устройства управления, состоящего из некоторого количества золотников, регулирующего потоки масла к исполнительным механизмам.

По аналогии с механической трансмиссией гидротрансформатор АКПП играет роль сцепления — он установлен между двигателем и планетарным механизмом. Его устройство значительно более сложное и допускает проскальзывание передачи во время начала движения и торможения. На большинстве современных АКПП гидротрансформатор блокируется при высоких оборотах двигателя.

Видео компании Тойота поясняет принцип работы гидротрансформатора и других элементов АКПП:

Планетарная коробка соответствует по назначению своему механическому аналогу. Разница состоит в том, что в автомате переключения производятся сервоприводами, а на механике – вручную.

Фактически управление работой АКПП осуществляется при помощи двух педалей: акселератора и тормоза. При этом нажатие на «газ» не приводит к увеличению частоты оборотов двигателя, а влияет непосредственно на скорость движения.

Устройство узлов и механизмов

Конструкции отдельных элементов могут различаться. Рассмотрим только один из наиболее часто встречающихся вариантов — гидротрансформатор. Он имеет в своем составе:

  • турбонасос;
  • турбину;
  • статор.

Корпус данного устройства жестко устанавливается на маховике, чем по аналогии оно сходно с корзиной механического сцепления.

Статоры бывают двух видов: неподвижные по отношению к блоку двигателя или стопорящиеся при помощи ленточного тормоза. Такая конструкция позволяет обеспечивать оптимальное использование крутящего момента, особенно на малых оборотах. Корпус гидротрансформатора заполнен вязким маслом.

Планетарная коробка или редуктор представляет собой целый набор механизмов в ее состав входят:

  • эпицикл — большая шестерня с обращенными внутрь зубьями;
  • малая солнечная шестерня;
  • водило с шестернями сателлитами.

Видео — принцип работы планетарного ряда автоматической коробки передач:

Один из вышеперечисленных узлов зафиксирован неподвижно по отношению к картеру коробки. Сателлиты находятся одновременно в зацеплении, как эпицикла, так и малой солнечной шестерни. Помимо названных узлов в состав коробки входят фрикционные муфты, которые, в свою очередь, состоят из двух элементов: хаба – ступицы и барабана.

Между ними находится комплект из чередующихся стальных и пластиковых фрикционных дисков и кольцеобразного поршня, управляющего их работой. В планетарной КП имеется также обгонная муфта, ее конструкция может быть разной. Она устроена таким образом, что способна вращаться достаточно свободно в одну сторону и заклинивает при изменении направления.

Устройство АКПП, помимо названных выше узлов, имеет еще и механизм управления, принцип работы которого зависит от типа исполнительных механизмов.

В современных АКП золотники гидроприводов перемещаются под воздействием соленоидов, напряжение на которые поддается от электронного блока управления. В классическом варианте управление осуществляется с учетом положения педали акселератора и регулятора давления масла центробежного типа установленного на выходном валу коробки.

Водитель выбирает режим работы АКП при помощи селектора, в большинстве современных автомобилей он устанавливается на центральной консоли. Управление может быть продублировано кнопками на рулевом колесе.

В настоящее время принят единый стандарт обозначения режимов работы АКП, позволяющий водителю не переучиваться при смене автомобилей разных производителей.

Принцип работы автоматической коробки передач (АКПП)

Существует несколько типов автоматических коробок перемены передач, работа каждой из них имеет ряд особенностей.

В общем виде принцип действия современной АКПП заключается в передаче крутящего момента от коленчатого вала двигателя на механизмы трансмиссии. При этом происходит изменение передаточного соотношения в зависимости от положения селектора и акселератора и условий движения автомобиля.

Рассмотрим принцип работы АКПП подробнее:

  • Двигатель раскручивает маховик, на котором жестко закреплена ведущая турбина. Она вызывает вихреобразное движение эксплуатационной жидкости в картере, что за счет вязкости и трения приводит в действие ведомую турбину. Отсутствие жесткой механической связи обеспечивает возможность вращения их с разной частотой. При больших оборотах гидротрансформатор блокируется для снижения потерь энергии.
  • Усилие передается на первичный вал АКП, где через систему шестеренок происходит изменение передаточного числа. Фрикционные муфты позволяют задействовать нужные секции для обеспечения оптимального режима работы двигателя. Для снижения ударных нагрузок и рывков в машине применяются обгонные муфты, которые имеют свойство проскальзывать на обратном ходе.
  • Управление работой фрикционов осуществляется при помощи гидравлической системы, состоящей из кольцевого исполнительного цилиндра. Гидропривод сжимает определенный пакет из фрикционов, которые приводят в действие соединенную с ними секцию из шестеренок.
  • Давление масла в системе обеспечивает специальным гидронасосом. Управление гидроприводами осуществляется при помощи золотников, перемещение которых в современных коробках обеспечивается соленоидами. В классической АКП они имеют гидравлический привод. В таком варианте управлении осуществляется непосредственно акселератором и центробежным регулятором давления.

Переключение передач в современных АКПП осуществляется при помощи селектора или кнопок, смонтированных на спице рулевого колеса. Водитель выбирает режим работы коробки, в электронном блоке управления активируется соответствующая программа. Соленоиды открывают нужные клапаны, и происходит передача крутящего момента от двигателя к трансмиссии автомобиля. По мере необходимости подключаются ступени с оптимальным передаточным числом.

Видео — устройство и работа автоматической коробки передач:

Одной из важнейших технических характеристик АКПП является время переключения передачи. Для автомобилей разных классов этот параметр имеет свои значения, при этом разница между ними может быть значительной.

Так для большинства массовых автомобилей время срабатывания находится в диапазоне от 130 до 150 мс. Суперкары могут похвастаться втрое меньшим показателем порядка 50 – 60 мс, у болидов он еще меньше – 25 мс.

Режимы

В настоящее время предусмотрен следующие стандартные режимы работы АКПП:

  • P (parking) — режим парковки, силовой агрегат и трансмиссия разобщены, селектор заблокирован. Стояночный тормоз используется также как и на машинах с механической коробкой.
  • R (reverse) — режим заднего хода, селектор невозможно перевести в данное положение при движении автомобиля вперед.
  • N (Neutral) — на советских автомобилях обозначалась русской буквой «Н», режим предназначен для остановок на срок не более пяти минут или для буксировки на сравнительно небольшие расстояния.
  • D (Drive) — на отечественных машинах «Д» движение вперед, при этом в действие поочередно приводятся все ступени, за исключением повышающей секции.
  • L (Low) – принудительная понижающая передача предназначена для обеспечения движения автомобиля в тяжелых дорожных условиях и в пробках малым ходом.

Помимо вышеперечисленных существуют и дополнительные режимы АКПП:

  • O/D (overdrive) режим, в котором возможно включение ступени с передаточным числом менее единицы, предназначен для движения по шоссе с постоянной скоростью.
  • D3 либо O/D OFF предполагает задействование только пониженных передач без овердрайва позволяет избегать частых блокировок гидротрансформатора АКПП.
  • S (иная версия цифра 2) зимний режим для движения в тяжелых дорожных условиях на 1 и 2 передаче или на второй.
  • L (другой вариант цифра 1) другой диапазон, когда используется исключительно первая ступень для перемещения на стоянках, въезде в гараж и выезде из него.

Автоматическая коробка не во всех режимах поддерживает торможение двигателем, что нужно учитывать при эксплуатации автомобиля. Использование обгонной муфты позволяет движение автомобиля накатом.

В большинстве машин торможение двигателем возможно только при включении пониженного диапазона из положения P, переход во время движении невозможен.

Кнопочные системы управления расположенные на спице руля обычно вводят еще ряд дополнительных режимов АКП:

  • Power либо Sport обеспечивает лучшую динамику разгона автомобиля, с появление электронных контролеров может включаться резким нажатием на акселератор.
  • Snow либо Winter для избегания проскальзывания колес начало движения осуществляется со второй или даже третьей передач.
  • Shift lock или Shift lock release позволяет разблокировать селектор при выключенном силовом агрегате.

Спортивный режим, включаемый автоматически, еще называют Kickdown, в большинстве моделей его использование возможно только на овердрайве. Для исключения ошибок водителя при переключениях селектора его рычаг блокируется разными способами. Это может быть и специальная кнопка на рычаге и необходимость его утопления вниз для перевода из одного положения в другое.

В случае поломки механизмов трансмиссии или возникновения опасности для них АКПП переходит в аварийный режим, возникает вопрос — что это такое? На деле водитель при возникновении такой неисправности имеет возможность добраться до гаража или автосервиса своим ходом.

Плюсы и минусы

Как и всякое сложное устройство, АКП имеет ряд достоинств и недостатков. Каковы же плюсы и минусы у автоматической коробки передач?

Начнем с преимуществ:

  • Водитель не отвлекается на манипуляции с механической коробкой передач, выбор режима может осуществляться в начале поездки. Это, безусловно, повышает безопасность движения.
  • Наличие гидротрансформатора обеспечивает более комфортные условия езды без рывков. Это положительно отражается на состоянии элементов трансмиссии и деталях двигателя.
  • Высокая надежность современных коробок и отсутствие необходимости в сервисном обслуживании весь период службы.

К числу недостатков таких коробок можно отнести более низкий КПД, что приводит к повышению расхода топлива. Сложность конструкции определяет ее более высокую стоимость, что сказывается на цене транспортного средства.

В целом достоинства автоматической коробки очевидны и перевешивают ее отрицательные стороны.

Автомобильная промышленность выпускает множество марок АКПП, каждая из которых имеет свои особенности. Наибольшее распространение такие устройства получили в США и Канаде, а в Европе, напротив, большинство водителей предпочитает механику. В нашей стране с появлением значительного импорта автомобилей из-за рубежа доля АКПП в общем парке постепенно увеличивается.

Советуем прочитать как и где можно осуществить подбор масла по марке автомобиля Motul и других производителей.

Подбор аккумулятора для автомобиля (подробнее) следует вести по нескольким параметрам.

Статья про сухую мойку автомобилей — https://voditeliauto.ru/poleznaya-informaciya/obsluzhivanie/mojka-chistka/suxaya.html. Кого-то она устраивает, а кого-то — нет.

Видео, поясняющее устройство АКПП:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу


Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

какие бывают типы автоматических коробок передач автомобилей

С момента появления первой автоматической трансмиссии, КПП данного типа составили серьезную конкуренцию МКПП. При этом долгое время коробка автомат устанавливалась на автомобили среднего класса и премиального сегмента, однако в дальнейшем агрегат стал массовым.

Благодаря огромной популярности, а также с учетом постоянного ужесточения норм и стандартов касательно топливной экономичности и экологичности, производители постоянно совершенствуют автоматическую трансмиссию, предлагают инновационные решения и т.д.

В результате сегодня можно выделить, как минимум, три основных типа «автоматов», которые сильно отличаются друг от друга по конструкции и принципам работы, однако каждый из них называется АКПП. Далее мы поговорим о том, какие бывают автоматические коробки, а также какие особенности имеет тот или иной агрегат.

Читайте в этой статье

Коробки — автомат: виды, типы и отличия

Начнем с того, что при выборе автомобиля с автоматом коробке передач нужно уделять отдельное внимание. Дело в том, что хотя все АКПП значительно повышают комфорт и упрощают процесс управления ТС, позволяя переключать передачи без участия водителя, каждая коробка имеет как определенные плюсы, так и минусы. Давайте разбираться.

  • Гидромеханический автомат АКПП (гидроавтомат, гидротрансформаторная АКПП) является первым типом автоматических коробок, который появился сразу за «механикой» и стал главным конкурентом МКПП.

Такая автоматическая трансмиссия фактически представляет собой  два отдельных устройства (гидротрансформатор и планетарную коробку передач). Наличие ГДТ (является сцеплением АКПП) означает, что нет прямой связи между двигателем и коробкой, крутящий момент от ДВС на КПП передается посредством двух турбин и рабочей жидкости (трансмиссионное масло ATF) .

Также масло в коробке автомат под давлением подается по отдельным каналам в гидроплите (гидроблок АКПП), благодаря чему жидкость является рабочим телом и воздействует на исполнительные устройства для включения передач.

На начальном этапе постой гидроавтомат представлял собой совокупность гидравлических и механических устройств, однако после активного внедрения электроники в конструкцию были внесены определенные изменения.

В современных АКПП жидкость перепускается по каналам посредством специальных клапанов (соленоид АКПП), которые управляются ЭБУ коробкой. В свою очередь, для корректного включения режимов и передач электронный блок получает сигналы с различных датчиков, которые информируют контроллер о скорости движения, нагрузке на двигатель, положении педали газа и т.д.

Также электронные устройства позволили расширить функционал АКПП. Коробка получила больше передач (общее количество может доходить до 6 и больше), появились дополнительные режимы (зима, спортрежим, экономичный режим), а также была реализована возможность эффективного переключения передач вручную (полуавтоматический режим работы АКПП Типтроник).

Если говорить о преимуществах, гидроавтомат имеет достаточно большой ресурс (в отдельных случаях до 500 тыс. км.), а также обеспечивает неплохой уровень комфорта при езде.

Что касается основных недостатков, такая коробка  дорогая в ремонте, требует регулярного обслуживания, требовательна к качеству трансмиссионного масла, боится длительных нагрузок и тяжелых условий эксплуатации, не отличается высокой экономичностью, склонна к перегреву. Еще отметим, что потери в ГДТ приводят к тому, что КПД гидромеханических автоматов снижается по сравнению с аналогами. В результате страдает разгонная динамика.

Такая трансмиссия, как и АКПП, имеет гидротрансформатор для передачи крутящего момента от ДВС, однако сама коробка сильно отличается. Если коротко, имеются два шкива, установленные на валах вариатора. Указанные шкивы соединены между собой  ремнем или цепью. В зависимости от нагрузки и скорости, ведущий и ведомый шкив изменяют свой диаметр, в результате чего крутящий момент на колесах также меняется. Причем происходит это предельно плавно.

С учетом того, что привычных фиксированных скоростей (ступеней) нет, благодаря такой особенности коробка вариатор CVT называется бесступенчатой трансмиссией (гибкое изменение передаточного отношения). Данный тип автоматов отличается от аналогов максимальной плавностью хода, так как смены передачи фактически не происходит. Обороты двигателя также удерживаются на одном уровне, без резкого увеличения и спада.

Как и в случае с АКПП, могут быть реализованы допрежимы (зимний, экономичный, спортивный, а также Типтроник с имитацией ручного переключения передач). При езде на авто с вариатором водители отмечают полное отсутствие ощутимых толчков, вибраций и т.п. Также следует выделить неплохую разгонную динамику и топливную экономичность.

Однако есть и минусы. Прежде всего, вариатор не рассчитан на высокие и даже средние нагрузки,  не отличается большим ресурсом, крайне сложен и дорог в ремонте, требователен к качеству и уровню масла. Это значит, что такую коробку не устанавливают в паре с мощными двигателями, в процессе эксплуатации трансмиссию крайне не рекомендуется нагружать.

  • Роботизированная коробка передач (коробка робот или АКПП робот) является еще одним видом автоматических трансмиссий, который по целому ряду причин стал действительно массовым около 20 лет назад.

Примечательно то, что данный агрегат разработан давно и фактически является механической коробкой передач с одним сцеплением, в которой при этом автоматизировано управление работой сцепления, а также выбора и включения/выключения нужной передачи.

Простыми словами, АКПП робот является автоматизированной (роботизированной) механикой. Такая коробка отличается низкой стоимостью производства (что заметно снижает стоимость всей машины), позволяет добиться значительной экономии топлива (по аналогии с механикой), а также динамичного разгона.

Если рассматривать недостатки, тогда, прежде всего, следует выделить заметное снижение комфорта по сравнению с АКПП и вариаторами. Простыми словами, сцепление остается точно таким же, как и на МКПП, при этом робот не всегда своевременно, быстро и точно подбирает нужную передачу, не может плавно управлять сцеплением и т.д.

В результате в момент переключений ощущаются толчки, рывки и т.д., робот затягивает переключений передач, не всегда точно подбирает передачи в соответствии с постоянно меняющимися условиями во время движения.

Также исполнительные механизмы (сервомеханизмы, актуаторы) на роботизированных коробках РКПП быстро выходят из строя, качественный ремонт часто является невозможным, то есть нужна полная замена. При этом важно понимать, что подобные механизмы стоят достаточно дорого.

С одной стороны, конструкция осталась похожей на механику, однако инженеры условно разместили сразу две такие механические коробки в одном корпусе.  Одна коробка имеет четные передачи, другая нечетные, также для каждой предусмотрено отдельное сцепление.

Если коротко, пока автомобиль движется, например, на одной передаче, следующая за ней уже также выбрана и включена, однако не задействована, так как сцепление выключено. В момент переключения передачи работающее сцепление быстро отключается, затем моментально подключается второе. Смена передачи происходит так быстро, что водитель этого почти не ощущает.

При этом управление таким роботом больше напоминает схему управления АКПП (имеется гидроблок под названием Мехатроник, необходимо большее количество трансмиссионного масла и т.д.). Одновременно с этим также присутствует большое количество сервомеханизмов (по аналогии с однодисковым роботом, который имеет одно сцепление).

Из плюсов можно выделить высокую топливную экономичность и отличную динамику разгона, высокий уровень комфорта, а также лучшую способность коробки справляться с высокими нагрузками по сравнению с АКПП и вариаторами.

При этом преселективная коробка сложная и дорогая в производстве, имеет заметно меньший ресурс, на практике раньше требует вмешательства, чем АКПП или вариатор. Что касается ремонта, роботы данного типа нуждаются исключительно в квалифицированном обслуживании, зачастую также требуются наборы дорогостоящего спецоборудования для проведения многих процедур (например, замена сцепления DSG).

Как отличить робот от автомата или вариатора

Дело в том, что производители стремятся максимально упростить весь процесс взаимодействия водителя с коробкой. По этой причине, например, робот может иметь такой же селектор и режимы (P-R-N-D), как вариатор или АКПП.

Что касается ощущений при езде (при условии, что трансмиссия и сам автомобиль полностью в исправном состоянии), можно обратить внимание на следующее:

  • в случае с «классическим» автоматом и преселективными роботами в режиме D может ощущаться легкий толчок;
  • на вариаторе момент переключений не чувствуется;
  • однодисковый робот может на низких оборотах в спокойном режиме переключаться относительно плавно, однако при динамичной езде коробка начинает толкаться сильнее. Рекомендуем также прочитать статью о том, что такое селектор АКПП. Из этой статьи вы узнаете о различных видах селекторов коробки автомат, а также какие особенности и отличия реализации селектора АКПП можно встретить на автоматах разных типов.

По этой причине рекомендуется отдельно изучать мануал к автомобилю, чтобы точно определить, какой тип трансмиссии установлен на конкретной модели. Как правило, следует обращать внимание на следующие указания:

  • AT — зачастую обозначает гидромеханический автомат;
  • CVT — вариаторная коробка передач;
  • AMT- роботизированная коробка с одним сцеплением;

Также можно задать вопрос на профильных автофорумах, отдельно изучить техническую литературу и т.д.



Подведем итоги

Как видно, каждая коробка автомат имеет как сильные, так и слабые стороны. Также с учетом разнообразия можно столкнуться с тем, что сразу определить, какая именно АКПП стоит на том или ином автомобиле, бывает затруднительно.

Напоследок отметим, что в процессе эксплуатации важно отдельно учитывать те или иные особенности конкретного автомата в зависимости от типа трансмиссии и вида АКПП. Также нужно строго соблюдать правила обслуживания автоматической коробки передач, что позволяет увеличить ресурс агрегата.

Читайте также

krutimotor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
