Что такое ДВС в устройстве современного автомобиля

С появлением автомобилей, человечество шагнуло далеко вперед, ведь теперь не обязательно преодолевать большие расстояния пешком или на лошадях, достаточно с комфортом сесть в свою машину, и отправиться куда угодно. В этом заслуга двигателя внутреннего сгорания, который преобразует тепловую энергию в механическую. Самое время разобраться, что такое ДВС, как он работает, а также какие виды двигателей внутреннего сгорания существуют.

Что представляет собой ДВС

Самый первый двигатель появился именно на бензине, поэтому его и будет рассматривать больше всего. Он состоит из нескольких механизмов, которые заставляют его непрерывно работать.

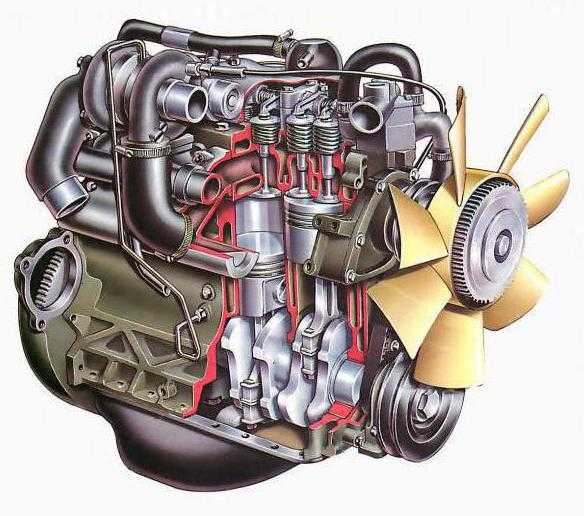

  1. Блок цилиндров. Представляет собой чугунную (иногда алюминиевую) конструкцию, внутри которой находятся отверстия цилиндрической формы. В нижней части блока устанавливается коленчатый вал, а в цилиндрах шатуны с поршнями. Блок цилиндров обеспечивает поддержку многих деталей, а еще является составной частью камеры сгорания.
  2. Кривошипно-шатунный механизм. Состоит из шатунов и коленчатого вала. Шатуны приводятся в действие при помощи поршней, а соответственно, раскачивают коленвал, который в дальнейшем передает вращающий момент на маховик и остальные части приводных механизмов.
  3. Головка блока цилиндров и ГРМ. Представляет собой механизм, который отвечает за весь процесс газораспределения. Имеет распределительный вал, кулачки, а также клапана. Вал приводится в движение коленчатым валом и заставляет открываться и закрываться клапана на нужных промежутках времени. Работа ГРМ четко синхронизирована с работой КШМ.
  4. Помимо основных частей, любой двигатель имеет систему охлаждения, смазки, а также питания, которое может быть карбюраторным, дизельным или инжекторным, кроме того, для работы бензинового мотора необходима система зажигания, которая представляет собой трамблер или модуль, а также высоковольтные кабели и свечи.

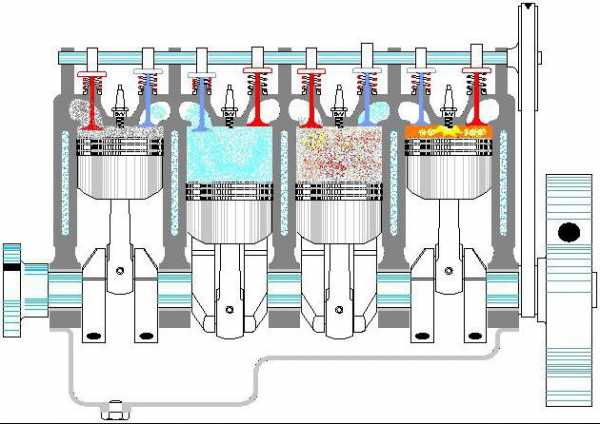

Принцип работы ДВС

Чтобы понять, как работает такой двигатель, рассмотрим пример простейшего одноцилиндрового мотора, который имеет четыре такта.

  1. Бензин, смешанный с воздухом подается внутрь цилиндра, впускной клапан открыт, поршень движется к нижней точке. При этом коленвал поворачивается, примерно, на 90 градусов.
  2. После наполнения цилиндра и достижения поршнем НМТ, он движется вверх, при этом оба клапана закрыты, происходит сжатие подаваемой смеси. Положение коленвала меняется еще на 90 градусов.
  3. Как только поршень достигает верхней точки, в этот момент на электродах свечи появляется искра, которая воспламеняет сжатую смесь и последняя создает большое давление, под действием которого, поршень перемещается вниз и заставляет коленчатый вал делать еще 90 градусов.
  4. Как только поршень достигнет нижней точки, он снова пойдет вверх. При этом, откроется выпускной клапан и под давлением, отработавшие газы выйдут в выпускной коллектор.

Конечно, весь этот процесс происходит намного быстрее, а работа всех систем очень четко синхронизирована. На протяжении всей работы, работает масляный насос, который создает нужное давление масла, для смазки деталей и механизма. Кроме того, через ременную передачу от коленвала приводится в движение водяной насос, который заставляет циркулировать воду или антифриз по системе.

Разобравшись с принципом работы, самое время узнать, какими бывают ДВС.

Виды двигателей внутреннего сгорания

Таких классификаций очень много, но мы начнем с самой большой – это дизель и бензин. Разница этих двух моторов в виде топлива, которое сжигается в цилиндрах. В отличие от бензинового, в дизельном моторе отсутствует система зажигания, так как воспламенение смеси выполняется только сжатием. Помимо этого, питание осуществляется при помощи насоса высокого давления и форсунок. Все остальные узлы и детали имеют схожее строение, а также назначение. Дизельный мотор намного мощнее и экономичнее, за счет более эффективного использования смеси.

По количеству цилиндров и расположению

Вот тут самое интересное, ведь чем больше цилиндров, тем выше объем, а значит, мотор работает намного производительнее. Изначально, все моторы комплектовались рядным расположением цилиндров, а их количество часто ограничивалось шестью. Чтоб увеличить объем мотора и сохранить место, разработчики создали V образный двигатель, в котором два ряда располагались друг к другу под углом. Такой вид моторов популярен среди американских классических автомобилей, а также многих грузовиков.



В настоящие момент существуют и двигатели, в которых поршня полностью отсутствуют. Ярким тому примером является роторно-поршневой мотор, который вместо камеры сгорания использует круглую полость, а внутри вращается ротор, который делит эту полость на три неравные части. В первую подается смесь, затем при вращении ротор сжимает ее о стенки и воспламеняет.

По аналогичному принципу, происходит микровзрыв, который заставляет ротор вращаться быстрее, а выпуск выполняется в первой же полости. Такой мотор обладает большой мощностью и почти полностью исключает вибрации, делая работу эффективнее, однако имеет большие трудности со смазкой, которую очень трудно подать внутрь РПД.

Последним представителем ДВС является газотурбинный, но так как он не применяется на автомобилях, рассматривать его устройство мы не будем.

Главной проблемой современного поршневого двигателя является то, что он обладает максимальной производительностью только в некотором количестве оборотов. К примеру, если взять за основу средний автомобиль, то его максимальная мощность будет достигаться только при 3000 об/мин. Если их количество будет больше, то КПД мотора резко падает. Конечно, современные двигатели имеют и большую мощность, однако общая проблема для них остается до сих пор.

Читайте так же

365drive.ru

Что такое ДВС в автомобиле?

Двигатель внутреннего сгорания в автомобилях – это самая главная составляющая. Если бы ДВС не был изобретен, тогда бы отрасль автомобилестроения, скорее всего, остановилась бы на колесе и не развилась дальше до современных масштабов. Двигатель сделал настоящую революцию. Давайте поговорим о том, что такое ДВС, о его истории, устройстве и принципе действия.

Первые попытки к созданию агрегата, подобного двигателю внутреннего сгорания, начались в 18 веке. Многие изобретатели со всего мира долго пытались создать механизм, в котором бы энергия от сгорания топлива могла бы превращаться в механическую.

Первый двигатель

Первыми о том, что такое ДВС и как его построить, задумались братья Ньепс из Франции. Они изобрели и собрали устройство, которое назвали «пирэолофор». Топливом в данном моторе выступала угольная пыль, но при всей эффективности данный механизм не получил особого признания в науке и остался только в виде чертежей. «Пирэолофор» имел очень несовершенную конструкцию. Он отличался высокими рабочими температурами и огромным расходом топлива при относительно низкой эффективности. Также этот агрегат потреблял много масла. Но уже тогда данный двигатель устанавливался на первые, еще не совершенные трехколесные машины.

Вторая попытка

В 1864 году Зигфрид Маркус, который занимался различными изобретениями, показал миру первый одноцилиндровый карбюраторный мотор.

Он приводился в действие от энергии сгорания продуктов нефтепереработки. Этот ДВС был способен развивать существенную на тот момент скорость – 10 миль в час.

Двухцилиндровый мотор Брайтона

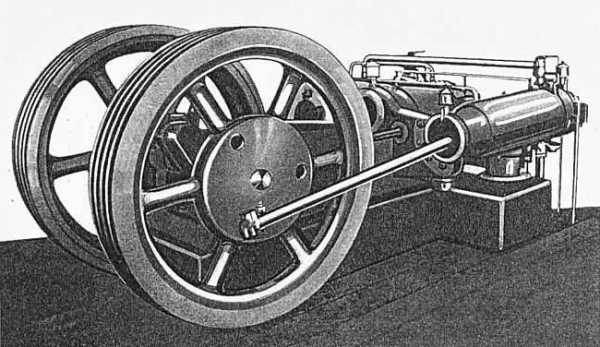

В 1873 году инженер Джордж Брайтон на основе уже существующих разработок создал двухцилиндровый ДВС. В самом начале мотор функционировал на керосине, а затем его перевели на бензин. Среди недостатков этого аппарата выделяли слишком крупные размеры.

Двигатель Отто

В 1876 году был сделан большой шаг в истории ДВС. Николас Отто сумел создать технически сложный агрегат, который максимально эффективно преобразовывал энергию сгорания нефтепродуктов в механическую энергию. В 1883 году французский инженер Деламар создает мотор, где в качестве топлива мог бы использоваться природный газ. Однако это изобретение также не нашло отклик и существует только на бумаге в виде чертежей.

Громкое имя в истории автомобилестроения

В 1815 году о том, что такое ДВС и как его можно использовать, задумался Готтлиб Даймлер. Он не просто создал эффективный двигатель, а наладил производство прототипа современного агрегата с вертикальным расположением цилиндров и карбюраторным впрыском.

Это первый на тот момент компактный механизм, который затем поспособствовал развитию автомобилестроения.

Общие определения о ДВС

О том, что такое ДВС в машине, знают, наверное, все. Но основная особенность любого механизма внутреннего сгорания в том, что топливная смесь поджигается непосредственно в рабочей камере, а не в каких-нибудь внешних носителях.В процессе работы двигателя выделяется химическая и тепловая энергия, которая преобразуется в механическую. О том, что такое ДВС, рассказывают в школьном курсе физики, а принцип работы основывается на эффекте от теплового расширения газов, образовавшихся в процессе сгорания горючей смеси под давлением в камере сгорания.

Виды ДВС

Можно выделить поршневые ДВС. Они наиболее эффективные. Это подтвердит человек, который имеет навыки обслуживания и ремонта двигателей, – машинист ДВС. Что это такое? Устройство данного мотора следующее: камера сгорания расположена внутри цилиндра, тепловая энергия превращается в механическую при помощи шатунно-поршневого кривошипного механизма, энергия передается коленчатому валу.

Существует несколько видов поршневых двигателей. Сначала отметим карбюраторные ДВС. Здесь топливная смесь приготавливается в карбюраторе, а затем впрыскивается в камеру сгорания от электрической искры. Это хорошая возможность узнать, что такое ДВС в машине. Инжекторный двигатель подает смесь непосредственно во впускной коллектор при помощи специальных форсунок. Все процессы в таком моторе контролируются электроникой. Воспламенение происходит от свечи.

Существуют также и дизельные агрегаты. Тем, кто не знал, что такое ДВС в машине, стоит познакомиться с этим типом мотора подробнее. Здесь топливная смесь поджигается без использования свечей. Воспламеняется она за счет сжатия воздуха, который в результате нагревается до температур, превышающих значения горения смеси. Топливо впрыскивается при помощи специальных форсунок.

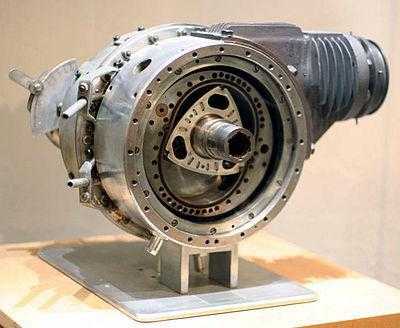

Роторно-поршневой двигатель – это довольно интересный агрегат. Что такое ДВС в автомобиле данного типа? Сейчас такое устройство встречается достаточно редко. В этом механизме тепловая энергия от сгорания превращается в механическую при помощи рабочих газов, которые вращают ротор в рабочей камере. Механизм имеет особенную форму, профиль и двигается по «планетарной» траектории непосредственно внутри рабочей камеры. Последняя имеет также особую конфигурацию – «8», а функции ее – ГРМ, поршневая группа и коленчатый вал. Сейчас все знают, что такое ДВС в авто уже практически не используется.

Существуют и газотурбинные двигатели. Здесь энергия превращается в механическую при помощи вращения ротора, который заставляет двигаться вал турбины. В ходе доработок и экспериментов ученые и инженеры со всего мира определили, что самый эффективный, надежный, неприхотливый, а также экономичный в плане горючего и масла – это поршневой ДВС.

Прочие виды двигателей, кроме поршневого, остались далеко в истории. Рассматривая вопрос о том, что такое ДВС в машине, стоит отметить, что роторно-поршневой мотор изготавливает сейчас только концерн Mazda. На Chrysler было собрано несколько газотурбированных моторов, однако это было очень давно, и никто из серьезных автопроизводителей не оценил эти агрегаты. В СССР газотурбированные двигатели использовали на некоторых танках и военных кораблях. Однако затем от технологии и вовсе отказались.

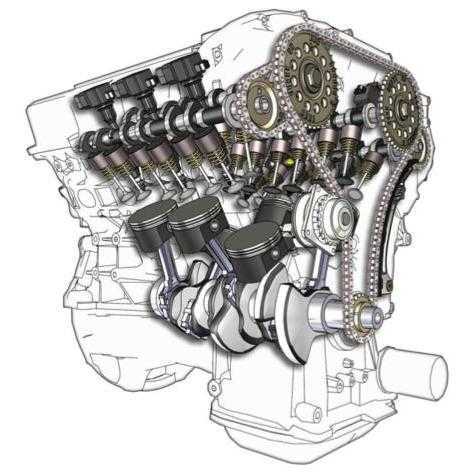

Как устроен ДВС

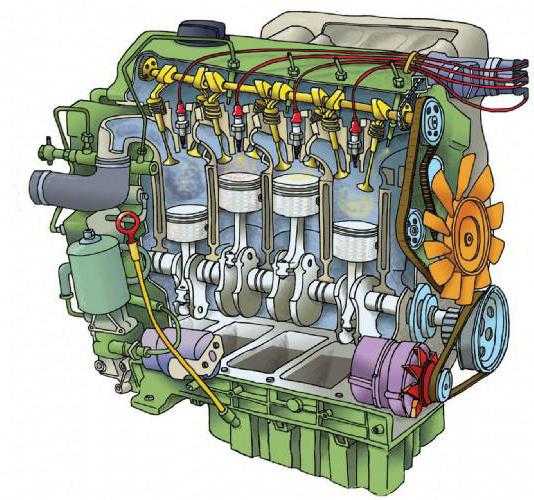

Для тех, кто не знает, что такое двигатель ДВС, рассмотрим устройство этого механизма. В корпусе мотора объединяются сразу несколько важных узлов. Это блок цилиндров – внутри воспламеняется смесь бензина и воздуха, а затем газы заставляют поршни двигаться. Кривошипно-шатунная группа передает энергию на коленвал.

Механизм ГРМ служит для обеспечения открытия или закрытия впускных и выпускных клапанов в нужный момент. Он нужен для того, чтобы впустить смесь в цилиндры и выпустить отработанные газы. Также ДВС оснащен системой подачи топлива, зажигания смеси и удаления выхлопных газов.

Принцип работы ДВС

Каждый, кто стакивается с автомобилем, обязан знать, что такое двигатель ДВС и как он работает. Когда владелец автомобиля поворачивает ключ в замке зажигания, стартер вращает коленчатый вал. Поршень под действием коленчатого вала приводится в движение. Когда он достигнет своего нижнего положения, то переходит к движению в ВМТ. Затем в камеру сгорания подается смесь горючего и воздуха. Когда поршень движется вверх, смесь сжимается. В момент, когда он достигнет своего верхнего крайнего положения, искра, сгенерированная свечей, подожжет горючую смесь. Происходит взрыв, и выделяющиеся газы с большой силой толкают поршень обратно вниз. В этот момент откроется выпускной клапан. Через него горячие отработанные газы выходят из цилиндра в атмосферу. Когда поршень снова пройдет нижнюю мертвую точку, он вновь отправится в верхнюю. За это время коленвал совершит один оборот.

Когда поршень начнет новое движение, откроется впускной клапан и впустит в цилиндр очередную порцию горючей смеси. Последняя займет собой весь объем отработанных газов. Далее весь описанный процесс начнется заново. Так как работа поршня в этих примитивных двигателях ограничена лишь двумя тактами, то он совершает меньше движений, чем четырехтактных двигатель. Также снижаются потери энергии на трение. Но в процессе работы выделяется много тепла, и такие моторы сильнее греются.

Необходимо использовать масло ДВС. Что это такое? Это специальная маслянистая жидкость, изготовленная из углеводородов, которая снижает трение в поверхностях. В двухтактном моторе поршень также выполняет функцию механизма ГРМ, открывая и закрывания клапаны. Главный недостаток этой системы – неэффективный газообмен в сравнении с четырехтактным агрегатом.

Заключение

Вот что такое ДВС в машине. Это тот механизм, который приводит в движение тяжелый автомобиль. Сегодня это принимается как должное, а ведь в свое время ДВС считался величайшим прорывом.

fb.ru

Что такое ДВС в автомобиле: расшифровка

Хотя по нашим дорогам уже можно встретить электрокары, но большинство начинающих водителей еще интересует, что такое ДВС в автомобиле, так именно такими агрегатами оснащено подавляющее число машин. Подробности узнаем далее.

Расшифровка ДВС

Под данной аббревиатурой скрывается двигатель внутреннего сгорания. Он может быть установлен не только в транспорте, но и в другой технике, например, газонокосилках, электрогенераторах, бензопилах и др. Подобное оборудование широко использует преимущества аппарата.

Двигатель внутреннего сгорания – это тепловое устройство, внутри которого энергия сгорающей топливной смеси переходит в механическую работу.

Такое устройство изобретено достаточно давно, а со второй половины прошлого века устанавливается на самоходный транспорт. Хотя конструкционно агрегат претерпел с тех пор много изменений, но принцип работы остался практически прежним.

Существует определенная градация таких моторов исходя из количества рабочих циклов:

  • двухтактные;
  • четырехтактные.

Конструкторы используют деление по методике приготовления топливной смеси:

  • карбюраторный;
  • инжекторный;
  • дизельный.

Первые два типа относятся к разновидностям с внешним топливообразованием, а последний – с внутренним типом топливообразования. Также внутри автомобильных движков энергия преобразовывается по-разному, что привело к возникновению турбинных, реактивных поршневых и комбинированных агрегатов.

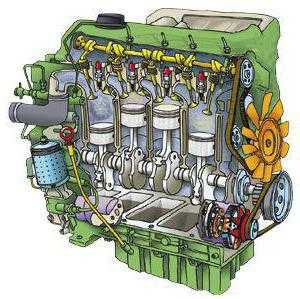

Составные части

Автомобилистам, интересующимся своей техникой, желательно знать, из чего состоит ДВС. Современное устройство предполагает большое количество деталей. Они в комплексе влияют на производительность и эффективность работы всей силовой системы. К основным элементам относятся:

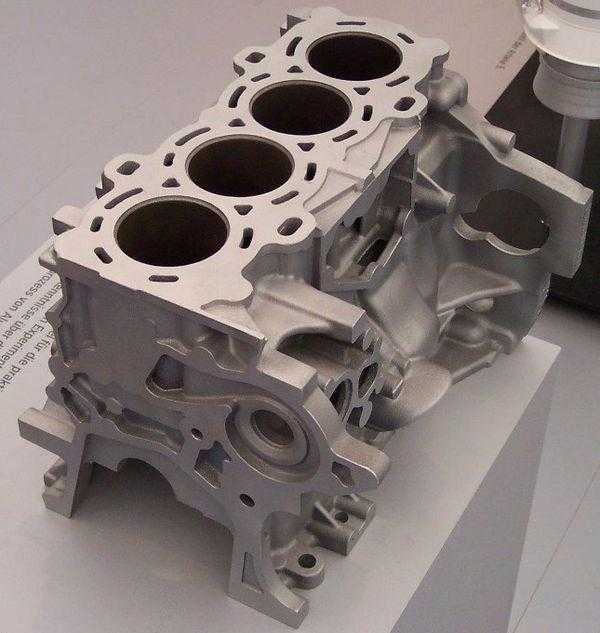

  • Блок цилиндров. Это базовая деталь установки, так как к ней привязываются остальные части. Внутри большинства цельных блоков обычно располагается 4 цилиндра. Также встречаются 6-ти, 8-ми и 12-ти цилиндровые авто. Реже количество бывает другим.

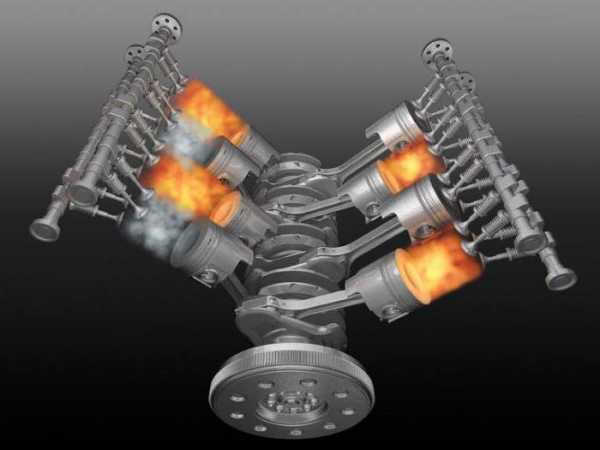

    Расположение полостей может быть линейным, V-образным и горизонтальным (опозитным).
  • Поршень. Внутри каждого из цилиндров компрессия создается поршнем, зафиксированным на шатуне. Он представляет собой полую цилиндрическую деталь из легких сплавов, перемещающуюся соосно.
  • Свечи. Если воспламенение не предполагается от сжатия топливной смеси, то для принудительного искрообразования должны стоять свечи. Они своевременно поджигают смесь, чтобы высвобождалась энергия.
  • Клапаны. Через них обеспечивается подача топлива и выпуск отработанных газов в выхлопную систему. Таким образом, они бывают впускные и выпускные. Как минимум одна пара задействована для каждого цилиндра.
  • Коленчатый вал. На нем крепятся шатуны с поршнями. Отбор мощности проводится от одного из хвостовиков коленвала. Благодаря этому элементу вращательное движение переводится в поступательное.

Так как вся система требует смазки, то снизу силовая установка имеет картер. В нем собирается масло, а за счет принудительной отправки часть его уходит на смазывание обратно.

ДВС: что это такое в машине?

Процессы преобразования энергии в силовой установке происходят множество раз в секунду. Таким образом удается двигать автомобиль, передавая вращение от коленвала посредством трансмиссии на ведущие оси машины.

Более подробно процесс включает несколько этапов. На первой стадии топливовоздушная смесь проникает из впускного клапана в камеру сгорания. Далее ее сжимает поршень до определенного объема. На этой стадии происходит искрообразование от свечи.

Воспламененная смесь при избыточной температуре обладает высоким давлением. За счет него обеспечивается создание усилия на торец поршня, толкая его от верхней точки сжатия вниз. Этот момент называется рабочим ходом. Соответственно шатун давит на коленвал и обеспечивает его вращение.

По инерции поршень снова идет вверх и в это время открываются выпускные клапаны. Из камеры сгорания удаляются продукты сгорания. Далее цикл повторяется снова.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Двигатель внутреннего сгорания (ДВС) — что это такое в машине?

ДВС – это двигатель внутреннего сгорания, который есть практически в любой современной машине. Конечно, в последнее время в мире появились электрокары, работающие на электрических моторах, но 95 % автомобилей оснащаются ДВС. Что это такое в машине и как это работает? Давайте подробнее рассмотрим данный вопрос.

Принцип

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине.

Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Давайте теперь подробно рассмотрим, что это такое в машине – ДВС.

Теория

Если поместить небольшое количество бензина в закрытое пространство и поджечь его, то он сгорит, освобождая при этом большое количество энергии в виде расширяющегося газа. Если создать цикл таких взрывов (до сотни раз за минуту), то высвобождающуюся энергию можно использовать для движения транспортного средства. Именно это и делают двигатели. Внутри них создается цикл взрывов бензина, и высвобождающаяся энергия заставляет вращаться колеса автомобиля.

Практически все машины на данный момент оснащаются четырехтактными двигателями. Там сгорание топлива осуществляется в 4 этапа:

  1. Впуск топливной смеси.
  2. Ее сжатие.
  3. Сгорание.
  4. Выпуск отработанных газов.

Основные элементы двигателя

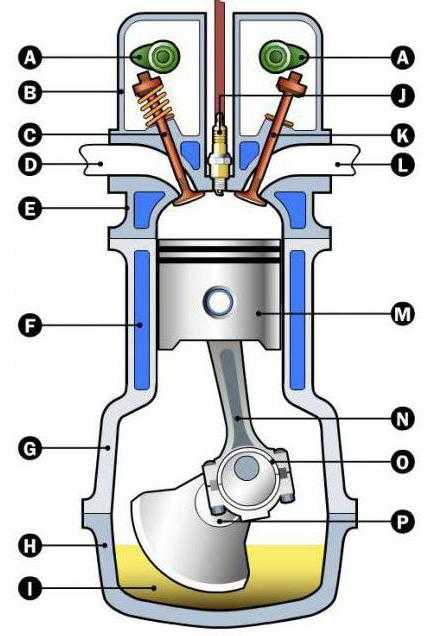

Ниже на рисунке показана схема расположения элементов в цилиндре. В зависимости от модели двигателя, их может быть 4, 6, 8 и даже больше.

На рисунке обозначены следующие элементы:

  • A – распределительный вал.
  • B – крышка клапанов.
  • C – выпускной клапан. Открывается строго в нужное время для того, чтобы отработанные газы выводились за пределы камеры сгорания.
  • D – отверстие для выхода отработанных газов.
  • E – головка блока цилиндра.
  • F – пространство, заполняемое охлаждающей жидкостью. В процессе работы двигатель сильно нагревается, поэтому его необходимо остудить. Чаще всего для этого используется антифриз.
  • G – корпус двигателя.
  • H – маслосборник.
  • I – поддон.
  • J – свеча зажигания. Обеспечивает искру, необходимую для того, чтобы зажечь топливную смесь, находящуюся под давлением.
  • K – впускной клапан. Открывается и запускает в камеру сгорания воздушно-топливную смесь.
  • L – отверстие для впуска топливной смеси.
  • M – сам поршень. Движется вверх-вниз в результате детонации топливной смеси, передавая механическую нагрузку на коленчатый вал.
  • O – шатун. Соединительный элемент поршня и коленчатого вала.
  • P – коленвал. Вращается в результате движения поршней. Передает усилия на колеса через трансмиссию автомобиля.

Все эти элементы принимают участие в четырехтактном цикле.

Внутренний процесс

Вот что происходит внутри во время работы мотора:

  1. Поршень находится в самом верху, в это время открывается клапан для впуска топливной смеси. При этом он передвигается вниз, засасывая топливную смесь, состоящую из бензина и воздуха. Это первый такт. Затем капля бензина смешивается с воздухом (без него бензин не сгорит) и поступает внутрь.
  2. Второй такт. Поршень достигает нижней точки, впускной клапан закрывается, и он снова перемещается вверх. При этом топливная смесь сжимается и достигает своего пика, когда поршень находится в самой верхней возможной точке.
  3. Когда поршень вверху, и топливная смесь сжата до предела, свеча зажигания испускает искру, в результате чего бензин зажигается. Находясь под сильным давлением, смесь взрывается, толкая поршень обратно вниз. Он соединен с коленвалом через шатун, и при движении вниз от взрыва усилие передается на коленчатый вал, поэтому тот и вращается.
  4. Четвертый такт – выпуск отработанных газов. При новом движении поршня вверх открывается выпускной клапан, газы под давлением выходят из камеры сгорания и через выхлопную трубу выбрасываются на улицу.

Этот процесс осуществляется непрерывно во время работы двигателя и происходит во всех блоках цилиндров. После четвертого такта (выпуск отработанных газов) в камеру сгорания поступает новая воздушно-топливная смесь, а затем все повторяется снова. В результате движения всех поршней, которые соединены с коленвалом, последний активно раскручивается. Через трансмиссию осуществляется передача усилий на колеса автомобиля. Практически все модели машин с ДВС работают по этому принципу. Сами двигатели могут отличаться расположением и количеством блоков цилиндров, но сути это не меняет.

Теперь вы знаете, что это такое – ДВС в машине, и как он работает. А как он запускается?

Как завести машину с ДВС?

Машина заводится с помощью вращения ключа в замке зажигания. При его повороте происходит замыкание определенных контактов, в результате чего на стартер подается напряжение. Он начинает вращаться и запускает двигатель.

В некоторых автомобилях вместо ключа используется кнопка зажигания. Достаточно просто нажать на нее. После этого закрутится стартер, и двигатель запустится.

Заключение

Двигатели внутреннего сгорания существуют уже много лет и будут актуальны еще несколько десятилетий. Они постоянно совершенствуются и улучшаются. Электродвигатели, разрабатываемые сегодня, пока не могут составить серьезную конкуренцию автомобильным моторам внутреннего сгорания. Появляются даже радиоуправляемые машины с ДВС – дорогие игрушки для взрослых. Там принцип работы силовых установок такой же, только все элементы уменьшены в соответствии с масштабом.

Пожалуй, теперь мы разобрались, что это такое – ДВС в машине, однако все это лишь теория, которую рассказывают даже в школах.

fb.ru

Из чего состоит и как работает двигатель автомобиля?

У каждого из нас есть определенный автомобиль, однако лишь некоторые водители задумываются о том, как устроен двигатель автомобиля. Нужно понимать также, что полностью знать устройство двигателя автомобиля необходимо лишь специалистам, работающим на СТО. К примеру, у многих из нас есть различные электронные устройства, но это вовсе не означает, что мы должны понимать, как они устроены. Мы просто пользуемся ими по прямому назначению. Однако с машиной ситуация немного другая.

Все мы понимаем, что появление неполадок в двигателе автомобиля напрямую влияет на наше здоровье и жизнь. От правильной работы силового агрегата нередко зависит качество езды, а также безопасность людей, которые находятся в автомобиле. По этой причине, рекомендуем уделить внимание изучению данной статьи о том, как работает двигатель автомобиля и из чего он состоит.

История разработки автомобильного двигателя

В переводе с оригинального латинского языка двигатель или мотор означает «приводящий в движение». Сегодня двигателем называют определенное устройство, предназначенное для преобразования одного из видов энергии в механическую. Самыми популярными сегодня считаются двигатели внутреннего сгорания, типы которых бывают разными. Первый такой мотор появился в 1801 году, когда Филипп Лебон из Франции запатентовал мотор, который функционировал на светильном газе. После этого свои разработки представили Август Отто и Жан Этьен Ленуар. Известно, что Август Отто первым запатентовал 4-тактный двигатель. До нашего времени строение двигателя практически не изменилось.

В 1872 году состоялся дебют американского двигателя, который работал на керосине. Однако данную попытку трудно было назвать удачной, поскольку керосин не мог нормально взрываться в цилиндрах. Уже через 10 лет Готлиб Даймлер презентовал свой вариант двигателя, который работал на бензине, причем работал довольно неплохо.

Рассмотрим современные типы двигателей автомобиля и разберемся, к какому из них принадлежит ваша машина.

Типы автомобильных двигателей

Поскольку наиболее распространенным в наше время считают двигатель внутреннего сгорания, рассмотрим типы двигателей, которыми оснащаются сегодня почти все машины. ДВС – это далеко не наилучший тип двигателя, однако именно его используют во многих транспортных средствах.

Классификация двигателей автомобиля:

  • Дизельные двигатели. Подача дизельного топлива осуществляется в цилиндры посредством специальных форсунок. Такие моторы не нуждаются в электрической энергии для работы. Она им нужна лишь для запуска силового агрегата.
  • Бензиновые двигатели. Они бывают карбюраторными и инжекторными. Сегодня используется несколько типов систем впрыска и карбюраторов. Работают такие моторы на бензине.
  • Газовые двигатели. В таких двигателях может использоваться сжатый или сжиженный газ. Такие газы получают с помощью преобразования дерева, угля либо торфа в газообразное топливо.

Работа и конструкция двигателя внутреннего сгорания

Принцип работы двигателя автомобиля – это вопрос, интересующий практически каждого автовладельца. В ходе первого ознакомления со строением двигателя все выглядит очень сложным. Однако в реальности, с помощью тщательного изучения, устройство двигателя становится вполне понятным. В случае необходимости знания о принципе работы двигателя можно использовать в жизни.

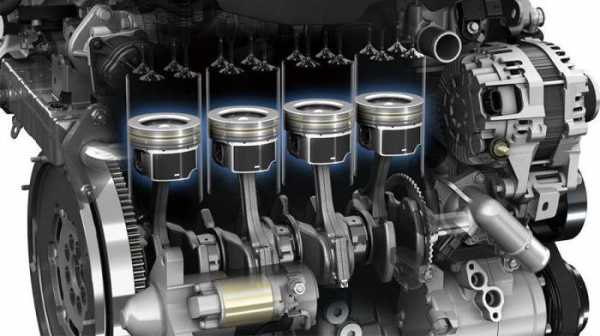

1. Блок цилиндров представляет собой своеобразный корпус мотора. Внутри него расположена система каналов, которая используется для охлаждения и смазки силового агрегата. Он используется в качестве основы для дополнительного оборудования, к примеру, картера и головки блока цилиндров.

2. Поршень, являющийся пустотелым стаканом из металла. На его верхней части расположены «канавки» для поршневых колец.

3. Поршневые кольца. Кольца, расположенные внизу, называются маслосъемными, а верхние – компрессионные. Верхние кольца обеспечивают высокий уровень сжатия или компрессию смеси топлива и воздуха. Кольца используются для обеспечения герметичности камеры сгорания, а также в качестве уплотнителей, предотвращающих попадание масла в камеру сгорания.

4. Кривошипно-шатунный механизм. Отвечает за передачу возвратно-поступательной энергии поршневого движения на коленчатый вал двигателя.

Многие автолюбители не знают, что на самом деле принцип работы ДВС является достаточно несложным. Сначала топливо попадает из форсунок в камеру сгорания, где оно смешивается с воздухом. Затем свеча зажигания выдает искру, которая вызывает воспламенение топливно-воздушной смеси, из-за чего она взрывается. Газы, которые формируются в результате этого, двигают поршень вниз, в процессе чего он передает соответствующее движение коленчатому валу. Коленвал начинает вращать трансмиссию. После этого набор специальных шестерён осуществляет передачу движения на колеса передней или задней оси (в зависимости от привода, может и на все четыре).

Именно так работает двигатель автомобиля. Теперь вас не смогут обмануть недобросовестные специалисты, которые возьмутся за ремонт силового агрегата вашей машины.

P.S. Советуем обратить внимание на статью о том, как выполнять мойку двигателя своими руками – здесь.

avtopub.com

Как работает двигатель автомобиля, виды и основные узлы

Двигатель — сердце. Как много сегодня означает это слово. Без двигателя не работает ни одно устройство, двигатель дает жизнь любому агрегату. В данной статье рассмотрим, что такое двигатель, какие виды бывают, как работает двигатель автомобиля.

Основная задача любого двигателя – превратить топливо в движение. Одним из способов достичь такого можно с помощью сжигания топлива внутри мотора. Отсюда и название двигатель внутреннего сгорания.

Но, кроме ДВС следует различать и двигатель внешнего сгорания. Примером служит паровой двигатель теплохода, когда его топливо (дерево, уголь) сгорают за пределами мотора, генерируя пар, являющийся движущей силой. Двигатель внешнего сгорания не так эффективен как внутреннего.

На сегодняшний день широкого распространения получил двигатель внутреннего сгорания, которым укомплектованы все автомобили. Несмотря на то, что КПД ДВС не близко к отметке 100 %, лучшие ученые и инженеры трудятся над доведением до совершенства.

По видам двигателя делятся:

• Бензиновые: могут быть как карбюраторными так и инжекторными, используется система впрыска.

• Дизельные: работают на основе дизельного топлива, которое под давлением распыляется в камере сгорания топливной форсункой.

• Газовые: работают на основе сжиженного или сжатого газа, произведённого от переработки угля, торфа, дерева.
Итак, перейдем к начинке мотора.

• Основным механизмом является блок цилиндров, он же часть корпуса механизма. Блок состоит из различных каналов внутри себя, что служит для циркуляции охлаждающей жидкости, снижая температуру механизма, в народе называется рубашка охлаждения.

• Внутри блока цилиндров расположены поршни, их количество зависит от конкретного двигателя. На поршень одеваются в верхней части компрессионные кольца, а в нижней маслосъемные. Компрессионные кольца служат для создания герметичности при сжатии для воспламенения, а маслосъемные для забора смазывающей жидкости со стенки блока цилиндров и предотвращения попадания масла в камеру сгорания.

• Кривошипно-шатунный механизм: передает вращательный момент от поршня к коленвалу. Состоит из поршней, цилиндров, головок, поршневых пальцев, шатунов, картера, коленвала.

Алгоритм работы двигателя достаточно прост: топливо распыляется форсункой в камере сгорания, где перемешивается с воздухом и под воздействием искры образованная смесь воспламеняется.

Образованные газы толкают поршень вниз и вращательный момент передается коленвалу, который передает вращение трансмиссии. С помощью шестеренного механизма происходит движение колес.

Если сотворить бесперебойный цикл воспламенений горючей смеси за определенное количество времени, то получим примитивный двигатель.

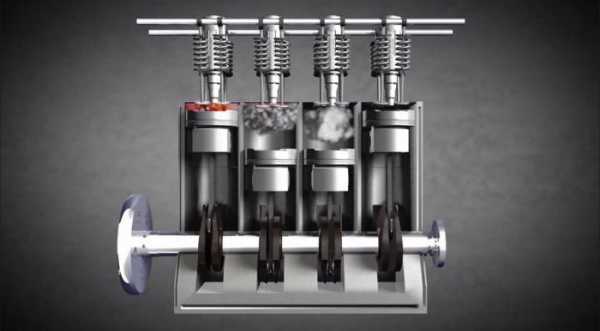

Современные моторы основаны на четырехтактном цикле сгорания для превращения топлива в движение транспорта. Иногда такой такт называют в честь немецкого ученого Отто Николауса, сотворивший в 1867 году такт, состоящий из таких циклов: впуск, сжатие, горение, выведение продуктов сгорания.

Описание и предназначение систем:

• Система питания: дозирует образованную смесь воздуха и топлива и подает ее в камеры сгорания — цилиндры двигателя. В карбюраторном варианте состоит из карбюратора, воздушного фильтра, впускного трубоканала, фланца, топливного насоса с отстойником, бензобака, топливопровода.

• Система газораспределения: балансирует процессы впуска горючей смеси и выпуска отработанных газов. Состоит из шестерен, кулачкового вала, пружины, толкателя, клапана.

• Система зажигания: предназначена для подачи тока на контакт свечи для воспламенения рабочей смеси.

• Система охлаждения: уберегает мотор от перегрева, путем циркуляции и охлаждения жидкости.

• Система смазки: подает смазывающую жидкость к трущимся деталям, с целью минимизации трения и износа.

В данной статье рассмотрены понятие двигателя, его виды, описание и назначение отдельных систем, такт и его циклы.

Многие инженеры работают на тем, чтобы минимизировать рабочий объем мотора и существенно увеличить мощность, сократив потребление топлива. Новинки автопрома в очередной раз подтверждают рациональность конструкторских разработок.

autovogdenie.ru

Виды автомобильных двигателей: описание, характеристики

Мало кто знает, что двигатель внутреннего сгорания был изобретён ещё 5 веков назад, легендарным инженером и конструктором Леонардо да Винчи. Но, после первого чертежа потребовалось ещё 300 лет, чтобы были созданы первые прототипы, которые могли полноценно работать.

Виды двигателей

Первый полноценный прототип двигателя внутреннего сгорания был сконструирован в далёком 1806 году, который принадлежал братьям Ньепсье. После этого важного исторического факта было недолгое затишье.

Но, в конце 19 века три легендарным немца положили старт автомобилестроению — Николас Отто, Готлиб Даймлер и Вильгельм Майбах. После этого двигатели внутреннего сгорания получили много модификаций и вариантов, которые используются по сегодняшний день.

Рассмотрим, какие существуют виды автомобильных ДВС, а также укажем типы двигателей:

  • Паровая машина
  • Бензиновый двигатель
  • Карбюраторная система впрыска
  • Инжектор
  • Дизельные двигатели
  • Газовый двигатель
  • Электрические моторы
  • Роторно-поршневые ДВС

Паровая машина

Первым представителем полноценного двигателя внутреннего сгорания следует считать паровую машину, которая устанавливалась на все транспортные средства 19 века, до момента изобретения остальных видов моторов.

На то время паровыми движками оснащались паровозы, автомобили и даже примитивные трёхколёсные самоходные машины (напоминающие мотоциклы). Изобретение такого класса завоевало весь мир, но к концу 19 — начало 20 века стало неэффективное, поскольку транспортные средства на пару не могли развивать достаточно большую скорость.

Бензиновый двигатель

Бензиновый двигатель — это ДВС средством питания, которого является бензин. Горючее подаётся с топливного бака при помощи насоса (механического или электрического) на систему впрыска. Итак, рассмотрим, какие бывают типы бензиновых моторов:

  • С карбюратором.
  • Инжекторного типа.

Современный мир привык, что большинство автомобилей имеет электронную систему впрыска топлива (инжектор).

Карбюраторная система впрыска

Карбюратор — это тип впрыскового устройства горючего во впускной коллектор с дальнейшим распределением по цилиндрам. Первый примитивный карбюратор был разработан в Германии ещё в конце 19 века и имеет почти 100 летнюю историю развития.

Карбюраторы бывают — одно-, двух-, четырех- и шестикамерные. Кроме этого существует достаточно много прототипов.

Принцип работы карбюратора достаточно простой: бензонасос подаёт топливо в поплавковую камеру, где бензин проходит сквозь жиклёры механическим путём (количество впрыскиваемого топлива регулирует водитель при помощи педали акселератора), и подаётся во впускной коллектор. Недостатком карбюратора стало то, что он чувствительный к регулировкам, а также не соответствует экологическим международным нормам.

Инжектор

Инжекторный двигатель — это тип впрыскового устройства горючего в цилиндры двигателя. Инжекторный впрыск бывает моно и разделённым Данная система на сегодняшний день все больше совершенствуется, чтобы уменьшит выбросы СО2 в атмосферу. Для впрыска используются форсунки, которые ещё ранее начали использоваться на дизельных двигателях.

С переходом на данную систему транспортные средства стали оснащать электронными блоками управления двигателем, чтобы корректировать состав воздушно-топливной смеси, а также сигнализировать о неисправностях внутри системы.

Дизельные двигатели

Дизельный мотор — это вид двигателя, который расходует как горючее дизельное топливо. Основные системы и элементы движка идентичны бензиновому брату, различие состоит в системе впрыска и воспламенении смеси. В дизельном моторе отсутствуют свечи зажигания, поскольку воспламенение смеси от искры не нужно.

На моторах такого типа устанавливаются свечи накала, которые разогревают воздух в камере сгорания, который превышает температуру воспламенения. После этого через форсунки подаётся распылённое топливо, которое сгорает, чем создаёт достаточное давление для привода в движения поршня, который раскручивает коленчатый вал.

Дизель с турбонаддувом

Одним из подвидов дизельного ДВС считается турбодизель. На этом моторе установлена турбина, которая имеет вид улитки. При помощи турбины в мотор подаётся больше количество сжатого воздуха, который даёт больше детонационный эффект, за счёт чего движок можно быстрее разогнать.

Газовый двигатель

Газовые двигатели на сегодняшний день в автоиндустрии в чистом виде почти не используются, поскольку частые поломки моторов, стали причиной полного отказа от них. Вместо этого, газовые установки зачастую можно встретить на бензиновых автомобилях, что значительно экономит расход денег на горючее.

Газ с баллона подаётся на редуктор, который распределяет топливо по цилиндрам, а затем горючее попадает непосредственно в камеры сгорания. После этого с помощью свечей зажигания газ воспламеняется. Единственным недостатком использования газовой установки считается то, что мотор теряет 20% своего потенциального ресурса.

Электрические моторы

Николас Тесла впервые предложил использовать для автомобилей электроэнергию. Электрические моторы на сегодняшний день не распространены, поскольку заряда батареи хватает только до 200 км пути, а заправочных станций, которые могут предоставить услугу зарядки автомобиля — практически нет.

Известная мировая компания, производитель электрических автомобилей «Тесла» продолжает совершенствовать электродвигатели, и каждый год дарит потребителям новинки, которые имеют больший запас хода без дозарядки.

Гибриды

Наверное, самые желаемые двигатели на сегодняшний день. Это смесь бензинового двигателя внутреннего сгорания и электромотора. Существует несколько вариантов работы такого движка.

  1. Мотор может работать на попеременном питании. Сначала движение производится на бензине, пока генератор заряжает батарею, а затем водитель может переключиться на электропитание.
  2. Двигатель и электромотор работают одновременно, что помогает сэкономить расход горючего на одно, и тоже расстояние с другими типами ДВС.

Роторно-поршневые ДВС

Роторно-поршневой силовой агрегат в автомобилестроении не нашёл широкого распространения, хотя можно встретить модели автомобилей, которые используют такой тип ДВС. Предложил создание такого мотора — конструктор Ванкель.

Движение осуществляется за счёт вращения трёхзубчатого ротора, который позволяет осуществить любой 4-тактный цикл Дизеля, Стирлинга или Отто без применения специального механизма газораспределения. Данный мотор активно использовался в 80-е годы 20 ст.

Водородный мотор

НОУ-ХАУ современного мира считается водородный двигатель. В автомобиль устанавливается установка водородного типа. Отличие от бензиновых моторов заключается в подаче топлива. Если у бензина топливо подаётся вовремя возврата поршня в ВТМ, то у водородного силового агрегата в момент, когда поршень возвращается к НТМ.

В будущем планируется создать водородный двигатель закрытого типа, когда не будет требоваться выброс отработанных газов, а также на 500 км автолюбитель сможет забить о заправке автомобиле.

Стоит понимать, что автомобили с таким мотором будут стоить весьма не дёшево, пока они полностью не вытеснят бензинового брата.

Вывод

Двигатели внутреннего сгорания имеют достаточно большое количество видов и типов, на любой вкус. Так, самыми популярными, по мировой статистике, считают бензиновые, дизельные и гибридные силовые агрегата. Но, все движется к тому, что человек хочет отойти от использования бензина и его аналогов и перейти полностью на электрику.

avtodvigateli.com

Отправить ответ

avatar
  Подписаться
Уведомление о
