Как отрегулировать газ – Регулировка газового оборудования на карбюраторном двигателе

Содержание

Как производится регулировка газобаллонного оборудования

Что такое газобаллонное оборудование

ГБО – это газобаллонное оборудование. Оно представляет собой газовую установку, которая и питает двигатель вместо обычного топлива. Газ может быть двух типов – пропан или метан. На практике они мало чем отличаются (за исключением агрегатного состояния), но в плане цены и хранения все же имеют небольшие разногласия.

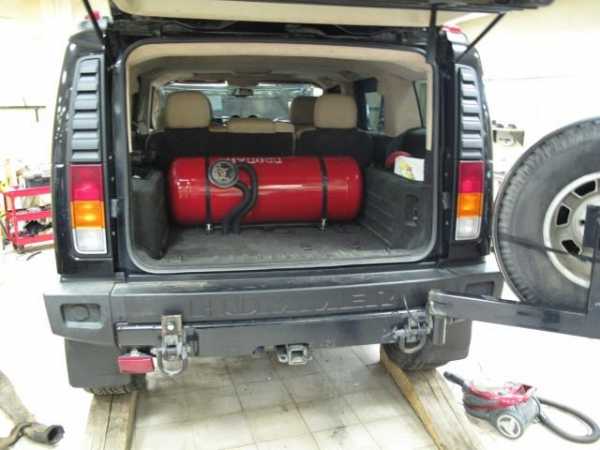

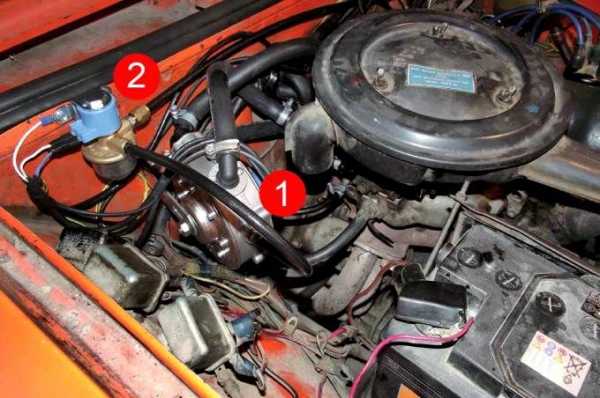

ГБО легкового автомобиля

Различают несколько видов ГБО:

  • Первого;
  • Второго;
  • Третьего;
  • Четвёртого;
  • Пятого поколения.

Чем выше поколение, тем совершеннее система (используется больше датчиков, электроники, все рассчитывается более точно и коэффициент работы выше). Но поколение ГБО подбирается в зависимости от типа двигателя и не всегда существует возможность использовать установку 5 поколения на старом моторе.

Какую систему выбрать?

В мире несколько ведущих производителей ГБО, один из которых – Ловато. Техника имеет довольно высокое качество сборки, а также высокие эксплуатационные показатели. Особенным преимуществом является электронный блок управления, который рассчитывает все показания с великолепной точностью и очень редко выходит из строя. Также можно отметить компактность этой установки, в сравнении, например, с оборудованием BRC. Выбирать стоит ГБО для конкретного типа газа, то есть либо для сжиженного пропана, либо для сжатого компрессированного метана. Кстати, при использовании пропана могут использоваться бензиновые форсунки, поскольку плотность и консистенция газа близка к бензину. При работе со сжатым газом обязательно использование специальных газовых инжекторов.

Регулировка карбюратора

Настройка карбюратора под ГБО

Регулировка ГБО не является чем-то очень сложным, поэтому произвести её сможет любой, кто хоть немного знаком с устройством автомобиля и знает принцип работы газового редуктора и двигателя. Проводить регулировку газового оборудования стоит только после настройки карбюратора.

Настроить карбюратор можно следующим образом. Для начала очистите его от внешних засорений (песка, пыли, масла), а также промойте его изнутри. Привести в порядок или даже заменить стоит фильтры, воздушные и топливные жиклёры, промыть поплавковую камеру и сам карбюратор. Проводить эту процедуру, конечно, необязательно, если вы спешите или не можете этого выполнить по каким-либо причинам, но все же ухоженный карбюратор работает намного стабильнее и производительнее. Вообще, проводить ТО этой запчасти стоит несколько раз в год, желательно с наступлением нового сезона. После этого можно перейти непосредственно к регулировке холостого хода.

Запустите двигатель и прогрейте его до рабочей температуры (несколько минут работы на холостом ходу). Здесь есть 2 винта: качества (обычно медный) и количества (пластиковый). Первый отвечает за качество смеси. Откручивая – содержание кислорода в смеси падает, закручивая – смесь стает более богата топливом. Второй винт отвечает за качество выхлопных газов. Винтом качества начинайте регулировку холостых оборотов. Попытайтесь выставить их практически на максимум. Как только вы почувствуете слаженный ритм в работе двигателя – остановитесь. Чем сильнее вы продолжите откручивать винт, тем быстрее обороты начнут падать. Когда холостой ход двигателя на карбюраторе отрегулирован, можно приступать к регулировке редуктора ГБО.

Настройка ГБО

Настройка ГБО производится также на прогретом двигателе. Существует несколько способов отрегулировать оборудование, все они похожи и выбирать конкретный способ стоит от типа двигателя, его технического состояния, возраста и подобных показателей. Настройка проводится при помощи всего 3 винтов:

  1. Винт холостого хода;
  2. Винт чувствительности;
  3. Винт жадности.

Первые 2 винта находятся вблизи друг от друга на редукторе.

Первый способ

Карбюратор должен быть настроен. Подходит этот способ для большинства редукторов разных марок. Для начала, на незаведенном двигателе закручиваем винт холостого хода до конца, при этом откручиваем пластиковый винт где-то на 5-7 оборотов, а также полностью выкручиваем винт жадности. Заводим авто. Можно завестись как на бензине, с последующим переходом на газ, так и сразу на газе. Начинайте закручивать пластмассовый винт до того момента пока двигатель не заглохнет. Не запуская двигателя, отверните его назад на 0.5-0.75об и запустите двигатель. Отверните на несколько оборотов винт холостого хода и попытайтесь поймать самые устойчивые обороты. Во время настройки попробуйте газануть несколько раз. Двигатель должен отзываться сразу и не подавать признаков нестабильной работы. Дальше начинайте регулировку дозатором. Закручивайте его до тех пор, пока это не начнёт сбивать холостые обороты. Ориентируйтесь по звуку двигателя, как только он станет ритмичным и будет сразу же отзываться на нажатие педали газа – прекращайте регулировку. Стоит делать все медленно, никуда не спеша, чтобы двигатель успевал начать работу на новых настройках, то есть после каждого поворота винта, иначе вы попросту ничего не услышите.

Настройка ГБО

Второй способ

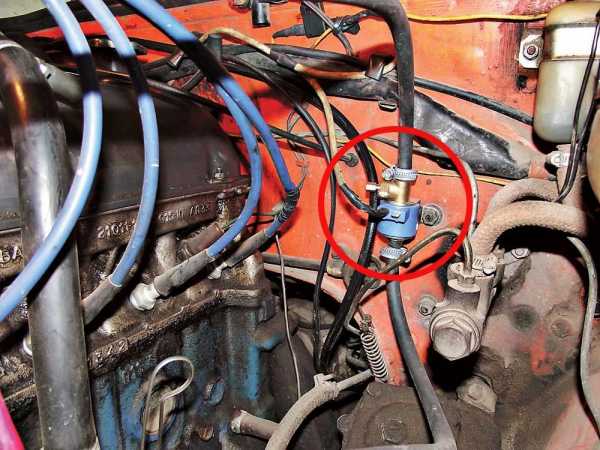

Карбюратор не имеет большого значения. Регулировка редуктора Ловато имеет немного другой характер. Перед началом регулировки поднимите обороты примерно до 3000-3100об/мин. Далее, найдите дозатор. Это металлический винт, располагающийся на шланге между редуктором и смесителем газа. Начинайте поворачивать дозатор до тех пор, пока обороты не начнут падать и терять свою стабильность. Как только вы заметили подобное – отверните винт примерно на четверть оборота назад, дабы установить обороты в идеальное положение. Первый этап закончен.

Найдите на редукторе винт холостого хода и начинайте регулировать холостые обороты. Пытайтесь добиться того, чтобы двигатель ровно работал на оборотах около 950-1000 об, при этом старайтесь постоянно поддерживать тягу газа на нормальном уровне. Исходя из показаний тахометра и звука отрегулируйте мембрану, после этого немного ослабьте тягу газа. На некоторых редукторах Ловато существует ещё один винт – винт принудительной подачи газа. Настройка ним обычно не требуется, а сам винт закручивают до упора.

Стоит ли установить ГБО на свой автомобиль?

Установка ГБО на свой автомобиль дело полностью индивидуальное, но, всё-таки, такое решение оправдано.

Газ намного дешевле привычного топлива и это уже один из поводов перейти на него. Второе – это, конечно же, экологичность.

Газ сгорает практически полностью, не оставляя после себя вредных выбросов и токсичных веществ, к тому же, нагара образуется существенно меньше. Газообразное топливо нисколько не вредит двигателю и не провоцирует частых поломок, а большинство проблем, связанных с клапанами и поршнями скорее проблема экономии на топливе и техобслуживании. Единственный минус ГБО в том, что ему необходима постоянная и своевременная регулировка, особенно в начале нового сезона.

autodont.ru

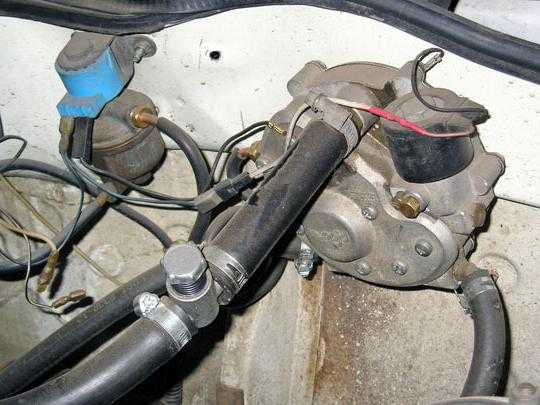

Регулировка редуктора ГБО (карбюратор) | Всё о газобаллонном оборудовании (ГБО)

Регулировка электронного редуктора.

На электронном редукторе-испарителе (далее «редуктор») есть две основные регулировки: давления во второй ступени (далее будем называть ее «чувствительность» — это ближе к истине) и количества газа проходящего через канал холостого хода. Двигатель нужно завести на бензине и прогреть до рабочей температуры, обороты холостого хода установить 950-1000 об/мин. Выключить подачу и выработать бензин. Исходное положение регулировок: дозатор вывернут на максимум (максимальное сечение канала подачи газа, если дозатор двухсекционный с раздельной регулировкой по камерам, то первая камера на максимум, вторую на минимум), винт холостого хода завернуть до конца, а затем отвернуть на 5 оборотов, винт чувствительности поставить в среднее положение.

Установка холостого хода.

Завести автомобиль на газе и используя подсос установить обороты 1700-2000 об/мин. Теперь в несколько шагов понемногу убирайте подсос и, вращая винт холостого хода, найдите максимум оборотов. Повторяйте эти шаги до тех пор, пока подсос не будет полностью убран, а двигатель устойчиво работать на холостом ходу. Выставьте винтом холостого хода максимальные обороты. Понемногу заворачивайте винт чувствительности, если обороты меняются, то скорректируйте винтом холостого хода на максимум. Если не получается, то заверните винт чувствительности на 2 оборота и повторите сначала. В итоге винт чувствительности завернут почти до конца, двигатель работает на холостом ходу на максимуме — 1100-1200 об/мин). Винтом холостого хода, заворачивая, убавляем обороты чуть меньше номинальных и затем, отворачивая, устанавливаем 950-1000 об/мин.

Настройка чувствительности редуктора.

Понемногу отворачиваем винт чувствительности до тех пор, пока это не станет влиять на обороты двигателя на холостом ходу, затем заворачиваем на 0.75-1.25 оборота назад. Пробуем резко «газануть» — двигатель должен хорошо откликаться на педаль «газа».

Настройка дозатора.

На работающем двигателе установите 3000-3500 об/мин (можно использовать помощника, но не подсосом), и заворачивайте винт дозатора до тех пор пока не найдете порог изменения в оборотах. Подвигайте винт дозатора больше — меньше, чтобы убедиться в этом. Отверните винт дозатора на 0,5-0,75 оборота от найденного порога. Если дозатор двухсекционный с раздельной регулировкой по камерам, то вышесказанное относилось к первой камере, вторую поставьте на 25-30% от первой. Если ваш редуктор имеет регулировку давления первой ступени, то заглушите двигатель, закройте расходную газовую магистраль, к полости первой ступени подключите манометр со шкалой на 1.5 кгс/см2, (подключается через контрольное отверстие заглушенное винтом), откройте расходную магистраль, заведите двигатель и на холостых оборотах выставьте давление первой ступени 0.38-0.42 кгс/см2. После этого повторите регулировку холостого хода и чувствительности редуктора. Эти работы являются газоопасными, и если вы не уверены в качестве подсоединения, то лучше обратиться в сервис.

Заключительная регулировка.

Проводиться так же, в несколько шагов. Пробуем резко нажать на привод «газа», затем заворачиваем винт чувствительности по 0,25 оборота до тех пор, пока не почувствуется провал в наборе оборотов. После этого отвернуть винт чувствительности на 0,5 оборота. Последнюю операцию лучше проводить не на слух, а на «трогание» автомобиля с места на малом «газу». После этого повторить процедуру настройки дозатора.

Особенности регулировки вакуумного редуктора.

Вакуумные редукторы в свою очередь подразделяются на два вида: с раздельной регулировкой холостого хода и чувствительности, с объединенным регулятором холостой ход/чувствительность. Настройка редуктора с раздельными регуляторами не отличается от настройки электронного редуктора. Настройка вакуумного редуктора с совмещенным регулятором проводится следующим образом.

Установка холостого хода.

Завести автомобиль на газе и, используя подсос, установить обороты 1700-2000 об/мин. Теперь понемногу убирайте подсос и, вращая винт настройки холостого хода, найдите максимум оборотов. Повторять эти шаги до тех пор, пока подсос не будет полностью убран, а двигатель устойчиво работать на холостом ходу. Выставьте винтом холостого хода максимальные обороты — 1000-1100 об/мин. Винтом холостого хода, заворачивая, убавляем обороты чуть меньше номинальных и затем, отворачивая, устанавливаем 950-1000 об/мин.

Заключительная процедура-настройка дозатора.

На работающем двигателе установите 3000-3500 об/мин (можно использовать помощника, но не подсосом), и заворачивайте винт дозатора до тех пор, пока не найдете порог изменения в оборотах. Подвигайте винт дозатора больше — меньше, чтобы убедиться в этом. Отверните винт дозатора на 0,5-0,75 оборота от найденного порога. Подрегулируйте холостой ход. Все — ГБО настроено.

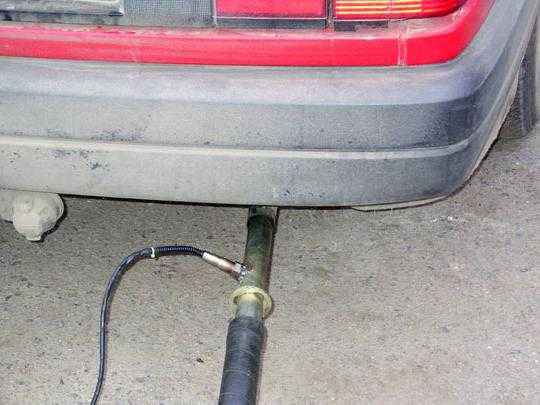

Желательно проверить настройку ГБО на содержание СО и кислорода в выхлопных газах. Содержание СО должно быть в пределах 0.35- 0.45%. Регулировку проводить винтами подачи количества воздуха на карбюраторе и винтом холостого хода на редукторе. При завышенном СО добавлять на карбюраторе, убавлять на редукторе, при заниженном — наоборот.

gbo4.ru

Самостоятельная регулировка ГБО

Очень часто наши автолюбители после установки газобаллонного оборудования на свои авто жалуются на повышенный расход топлива и слабые динамические характеристики. Это заставляет водителей обращаться за помощью в сервисные центры для проведения дополнительной регулировки системы.

Однако справиться с этой проблемой можно и самостоятельно. А о том, как происходит регулировка ГБО, расскажет наша сегодняшняя статья.

Нужно ли бить тревогу?

Вообще, такие факторы, как повышенный расход топлива и слабый разгон автомобиля с места, присущи даже машинам с самым дорогим газобаллонным оборудованием. Дело в том, что газ (какой бы он ни был, пропан или метан) по своим свойствам отличается от обычного бензина – коэффициент расширения последнего намного меньше, да и к тому же газ быстрее испаряется. В связи с этим машина начинает тратить больше топлива. Как правило, это значение не столь большое. «Аппетит» автомобиля увеличивается на 5-8 процентов, а мощность уменьшается на 3-5 лошадиных силы (но не более чем на 10 процентов). В то же время токсичность отработавших газов уменьшается до уровня Евро-5. Но как бы там ни было, если машина стала тратить больше топлива, не стоит поднимать панику – это естественное явление для газа. Обычно на СТО работники предупреждают водителей об этом при установке газобаллонного оборудования. Но если расход автомобиля стал запредельно высоким, регулировка ГБО будет неизбежной.

Сложно ли это сделать?

Как показывает практика, сложностей с настройкой ГБО практически не возникает. Если у вас уже имеется опыт самостоятельной регулировки карбюратора или системы впрыска, то проблем с газовой установкой у вас не будет.

Что будем настраивать?

Регулировка ГБО может быть разной в зависимости от поколения установленной системы. Итак, настройка газобаллонного оборудования может осуществляться через редуктор, винт регулировки мембраны и/или холостого хода, находящийся на шланге.

Как происходит регулировка ГБО?

Перед выполнением работ сначала нужно убедиться в уровне компрессии в цилиндрах (данное значение не должно быть менее 6.5 кгс/см2) и герметичности впускного такта.

Далее можно смело приступать к настройке электронного редуктора. Здесь ставим переключатель в салоне в положение «бензин» и поворачиваем ключ зажигания. После того как мотор прогреется до рабочей температуры, устанавливаем холостые обороты в районе 1 тысячи, выключаем подачу газа и вырабатываем остаток бензина.

Сама регулировка ГБО (Ловато в том числе) зависит от типа дозатора. Если он 1-секционный, то выворачиваем его на максимум. Ежели это 2-секционный дозатор, I камера устанавливается на MAX, а II — на MIN. Винт холостого хода поворачивается до упора, а далее прокручивается в обратном направлении на пять оборотов. При этом винт чувствительности устанавливается в среднее положение.

Как производится регулировка ГБО 4 поколения? Установка оборотов холостого хода

Это, пожалуй, самая ответственная операция в ходе регулировки газобаллонного оборудования. Что для этого нужно сделать? Первым делом необходимо переключить регулятор в положение «газ», завести двигатель и выставить при помощи подсоса обороты в пределах от 1600 до 2000. Что делается далее? Теперь подсос немного убирается, и винт холостого хода устанавливается на максимум. Так нужно делать до тех пор, пока ручка устройства не будет полностью утоплена.

Затем постепенно заворачивается винт чувствительности. Это делается для того, чтобы добиться максимума оборотов на холостом ходу. В завершении процесса мотор будет работать на газу устойчиво. При этом холостые обороты будут стабильно находиться в пределах от 950 до 1000 в минуту.

Настройка чувствительности редуктора

Это последний этап нашей регулировки. Для выполнения данного действия первым делом необходимо открутить винт чувствительности и после стабилизирования оборотов закрутить его обратно на 1 оборот. Далее резким нажатием на педаль газа проверяем нашу регулировку — приемистость ДВС должна быть хорошей.

Теперь настраиваем дозатор. Здесь вам понадобится помощник, который, нажимая на акселератор, установит обороты ДВС в пределах 3-3.5 тысяч в минуту.

Настройка дозатора начинается с вращения винта. Найдя пороговую точку (при которой меняются обороты двигателя внутреннего сгорания), данная деталь выворачивается обратно на ¾ оборота. Таким образом, для 2-секционного дозатора регулируется I камера. Для того чтобы отрегулировать вторую, произведите аналогичное действие (при этом винт выворачивается на ¼ оборота). Подобным образом производится также регулировка ГБО 2-го поколения.

В газовых редукторах, которые имеют возможность регулировки первой степени необходимо установить еще на холостых оборотах давление при помощи внешнего манометра. Его значения должны колебаться в пределах от 0.39 до 0.42 кгс на квадратный сантиметр. После этого настройка холостого хода повторяется заново (так же как и чувствительность редуктора).

Как в завершении происходит на ГБО 2 поколения регулировка? Последняя операция включает в себя настройку винта чувствительности. Что с ним необходимо сделать? Для этого, нажимая на педаль акселератора, закрутите на ¼ оборота винт чувствительности. Данная операция повторяется до тех пор, пока не появится заметный провал оборотов. После этого винт чувствительности выкручивается на ½ оборота. На данном этапе регулировку газобаллонного оборудования можно считать завершенной.

Как часто следует производить регулировку?

Стоит отметить, что необходимость в настройке газобаллонного оборудования на автомобилях возникает исключительно по мере забивания фильтра системы. Точной периодичности регулировки никто назвать не может, так как все напрямую зависит от качества залитого/задутого газа.

Как показывает практика, если автомобиль будет постоянно заправляться на проверенных АГЗС, то надобность в настройке ГБО попросту отпадет. В таком случае регулировка редуктора и винтов чувствительности не понадобится ближайшие 5-10 лет (и это минимальный срок).

fb.ru

Инструкция настройки гбо 2 поколения фото отчет. Регулировка редуктора. Голосовое озвучивание описанного в аудио записи.

Можете прослушать то, что написано нажав кнопку проигрывателя ниже



Или посмотреть видео не читая лишней информации



Для начала про вашу систему зажигания, которую стоит проверить !







Секрет ремонта редуктора 2 поколения





Регулировка редуктора

Регулировка редуктора на карбюраторных и  инжекторных автомобилях.

Регулировка электронного редуктора

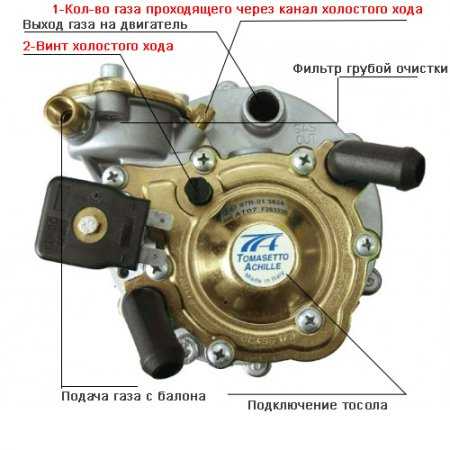

      На электронном редукторе-испарителе (далее «редуктор») есть две основные регулировки:
 давления во второй ступени холостого хода цифра2  на рисунке
и количества газа проходящего через канал холостого хода на рисунке цифра 1.
Двигатель нужно завести на бензине и прогреть до рабочей температуры, обороты холостого хода установить 950-1000 об/мин. Выключить подачу бензина и выработать бензин.
Исходное положение регулировок: дозатор вывернут на максимум

(максимальное сечение канала подачи газа, если дозатор двухсекционный с раздельной регулировкой по камерам,

  •



    то первая камера на максимум, вторую на минимум), винт холостого хода цифра 2 на редукторе завернуть до конца, а затем отвернуть на 5 оборотов, винт цифра 1 завернуть до конца.

    Установка холостого хода

          Завести автомобиль на газе и используя подсос установить обороты 1700-2000 об/мин.Теперь в несколько шагов понемногу убирайте подсос и, вращая винт холостого хода цифра 2, найдите максимум оборотов.

  • (имеется в виду, что винт цифра 2 крутить на откручивание до того момента пока обороты не перестанут расти в большую сторону как только перестали нарастать остановиться!!)

     Повторяйте эти шаги до тех пор, пока подсос не будет полностью убран, а двигатель устойчиво работать на холостом ходу.

    Понемногу заворачивайте винт цифра 2 до момента когда холостой ход автомобиля станет ближе к реальным оборотам на бензине.

    !!  Закручивать или откручивать следует помнить что реакция на ваши действия будут происходить с не большой задержкой по времени

    потому рекомендую делать медленно и с ожиданием отклика в пару секунд.



    Если не получается, то заверните винт чувствительности холостого хода  цифра 2 на 2 оборота и повторите сначала.

    В итоге цифра 1 винт завернут до конца, двигатель работает на холостом ходу на максимуме — 1100-1200 об/мин).

    Винтом холостого хода, заворачивая, убавляем обороты чуть меньше номинальных и затем, отворачивая, устанавливаем 950-1000 об/мин.

    Настройка чувствительности редуктора


          Понемногу отворачиваем винт цифра 1 до тех пор, пока это не станет влиять на обороты двигателя на холостом ходу,

    затем заворачиваем на 0.75-1.25 оборота назад. Пробуем резко «газнуть» — двигатель должен хорошо откликаться на педаль «газа».

  • Но лучше не трогать его если он изначально был закручен!!
  • При условии, что машина имеет объем до 3000 см3 этот винт рекомендую закрутить и не трогать.

    Настройка дозатора

  •



    На работающем двигателе установите 3000-3500 об/мин

    ( Можно использовать помощника, но не подсосом !

    Я например использую простое решение — подставляю отвертку под тросик газа на дроссельной заслонке.

    Тогда обороты постоянные и рука не устает держать тросик),
    и заворачивайте винт дозатора до тех пор пока не найдете порог изменения в оборотах.
    Крутите винт дозатора больше — меньше, чтобы убедиться в этом.

    Дозатор откручивать до тех пор пока обороты не станут изменяться — тоесть при сильно закрученном винте соответственно обороты будут падать а при максимально открученном обороты повышаются до тех пор пока не сравняются с давлением подаваемого газа с самого редуктора.

    Принцип прост откручивать винт до тех пор пока обороты растут и как только обороты перестали расти немедленно остановиться !!!!
    Это действие называется ПОРОГОМ подачи газа когда обороты не растут и не падают !!!
    Что бы не ошибиться я делаю этот процесс несколько раз для уверенности что я нашел этот момент -ПОРОГА
    Отверните винт дозатора на 0,5-0,75 оборота от найденного порога.

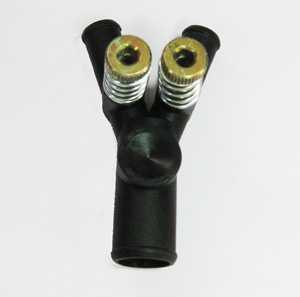

    Если дозатор двухсекционный с раздельной регулировкой по камерам, то вышесказанное относилось к первой камере, вторую поставьте на 25-30% закрытой от первой. (а лучше вообще закройте вторую камеру, имеется в виду вторичная камера вообще закрыта.

    Я к примеру вообще глущу вторую камеру хоть и делаю врезку для неё.)

    _______________________________________________________

         Желательно проверить настройку ГБО на содержание СО и кислорода в выхлопных газах.

    Содержание СО должно быть в пределах 0.35- 0.45%.

    Регулировку проводить винтами подачи количества воздуха на карбюраторе и винтом холостого хода на редукторе.

    При завышенном СО добавлять на карбюраторе, убавлять на редукторе, при заниженном — наоборот.

         Но самым лучшим помощником в настройке ГБО второго поколения является до ужаса удобная вещь как ЭМУЛЯТОР ЛЯМБДА ЗОНДА ( при условии что он присутствует в модификации авто).

    Он сразу показывает насколько корректно вы настроили машину  по степени сгорания смеси!!!

    Удобная и не заменимая вещь.

    При правильной настройке газа на авто, эмулятор показывает на холостых оборотах слегка БОГАТУЮ смесь (горит красная лампочка)
    А при наборе оборотов смесь немного БЕДНИТЬСЯ (горит-загорается зеленая лампочка).

        Удачной настройки надеюсь наше описание настройки вам пригодиться.

    Если у вас не получается то не беда, обратитесь к нам и мы вам поможем 066 087 23 29

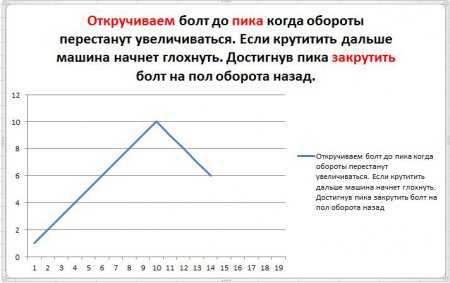

    То же самое что описано выше но в графическом изображении.



    Поднимаем обороты около 2500-3000 тыс. фиксируем их.

    Крутим болт мощности (винт дозатора) на патрубке, что идет от редуктора к дроссельной заслонке.

    То есть ищем пик поднятия оборотов.

    Далее по той же схеме настраиваем болт холостого хода.

    ВАЖНО:

    С одной оговоркой по болту холостого хода.
    Обороты следует сделать такими, что бы не казались завышенными от нормальных или положенных.

    !!!!!

    Если на холостом ходу включается вентилятор и машина сильно начинает глохнуть то !!!!! ищите нужные обороты ( болтом холостого хода), не до пика поднятия оборотов, а после пика, немного открутив болт холостого хода. Тем самым мы немного обогатим смесь.

    Что бы компенсировать включение вентилятора или любой другой дополнительной нагрузки.
    Таким способом вы настроили ваш автомобиль как того требует ваш двигатель.

    PS.

    Это дополнение я сделал для того что бы вы лучше понимали, что за пик такой и так далее.
    Судя по вашим звонкам решил, что такая диаграмма вам облегчит понимание, что к чему.

    С недавних пор стал вопрос о том что и такого описания для многих не совсем понятно…..
    тут я кое что придумал )))) это точно вам понравится.

    И так после этой строки я сделаю ссылку на то, что бы вы лично с моих слов смогли понять как примерно стоит настраивать машины на газу второго поколения.

    С установленным на автомобиль ГБО 2го поколения.

    Просто нажмите кнопку воспроизведения )))

    Секрет ремонта редукторов 2го поколения!!

    Установка газа ГБО 2го поколения своими руками Фотоотчет. Инструкция описания и установки по шагам..



    gbo4.net

    Фото отчет как самостоятельно настроить газ 4 поколения самому.

    Тут я вам покажу как я это делаю.
    Опишу правила и действия.
    То же самое вы можете прочесть ниже, если что то  вам стало не понятно.

    Всем привет ))).

    Начнем с того как правильно приступить к самостоятельной настройке машины на газу 4 поколения.

    В принципе почти все, ну многие, системы идентичны и построены по единому принципу.

    Отличие в основном это —

    Графический интерфейс.

    И небольшая разница в дополнительных опциях.
    В данной статье настройки подойдут к системам гбо; STAG4-EKO, STAG4-+, STAG-300, STAG-GOFAST, STAG- QBOX, Zenit (pro), KME DIEGO, COMPACT, LPGTECH.

    Начать нужно с :
    1. Прогреваем автомобиль до полного рабочего состояния. > +60


    2
    . Полностью выключаем всю нагрузку на двигатель. (печку, вентиляторы, обдув, подогрев сидений — любой прибор потребляющий энергию).

    Остается машина на холостом ходу без каких либо нагрузок.

    3. Подключаем шнурок, запускаем программу настройки блока самостоятельно так сказать своими силами:).

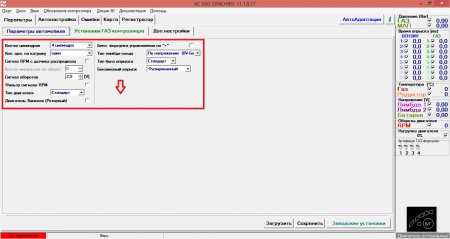

    4. На примере программы STAG4 открываем страницу :

    Выставляем количество цилиндров в автомобиле

    Правильно выберите количество цилиндров на катушку (обороты RPM должны соответствовать оборотам вашего автомобиля, будьте внимательны.
    На рисунке с права есть опция, обороты примерно должны быть в пределах 550-940)

    Проверяем все ли правильно соответствует нашему автомобилю.

    5

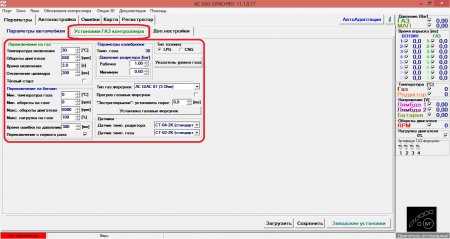

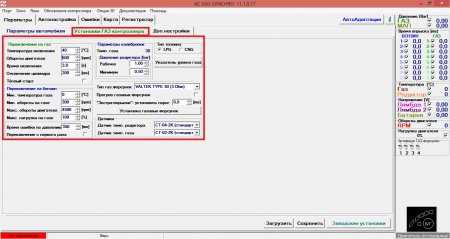

    . Далее идем на вкладку
    Выставляем температуру включения
    ЛЕТОМ +35( не меньше), ЗИМОЙ +40 или +50 (не меньше)
    Отключение цилиндра
    от 250
    ( я ставлю значение таким что бы при переключении с бензина на газ и обратно, двигатель не подергивался. То есть добиться плавного включения и отключения газа.)
    Время ошибки по давлению
    от 300 до 420
    Тип газовых форсунок
    Обязательно должно соответствовать типу форсунок что стоят именно у вас.
    (если не можете определить, что ставить то чаще всего форсунки ставят valtec typ 30 (3om), на крайний случай смотрите на форсунки любая уважающая себя фирма ставит все опознавательные знаки, что перечислены в перечне форсунок программы).

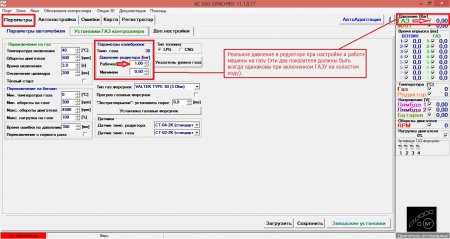

    Давление редуктора
    Рабочее от 1 до 1.3 бар ( не более, позднее я уточню что именно должно быть у вас в поле рабочее давление)
    и
    Минимум 0.50 ( не меньше)
    Тип топлива
    LPG -пропан (поставить метку)
    CNG -метан

    Остальное на этой странице, не столь значимо, можно не трогать. (это рассчитано для более продвинутого мастера )
    Мой пример :

    6. Далее идем на вкладку АВТОНАСТРОЙКА
    Жмем — СТАРТ

    Ждем окончания настройки. Программа оповестит нас об этом.

    (Настройка может длиться от 40 сек до 5 минут.

    Все зависит от правильной и корректной работы машины на БЕНЗИНЕ.

    Если машина работает не стабильно или не исправна система зажигания (свечи, провода, катушки) и так далее.

    Настройка длится более 2 минут.)

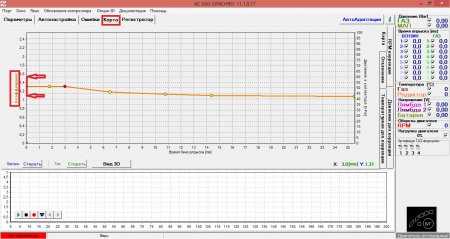

    7. Далее переходим на вкладку КАРТА

    Оранжевая линия примет примерно такой изгиб как показано у меня.

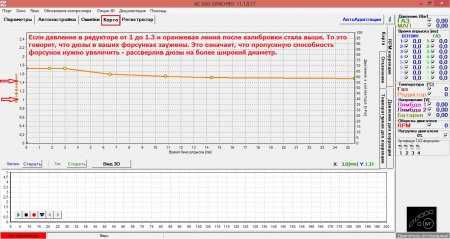

    Сейчас важно не сам изгиб как таковой, а от какой цифры в поле КОЭФФИЦИЕНТ будет расположено начало оранжевой линии.

    Желательно и важно что бы линия лежала в районе цифр 1 до 1.4

    Как добиться этого мы поговорим более подробно.



    Задача мастера когда устанавливается система гбо такова, что бы правильно подобрать по мощности сами форсунки под мощность вашего автомобиля.
    Есть тип форсунок, что универсальны и механически их можно подвести под любую машину с разными показателями мощности в лошадях.
    Есть форсунки выпущенные заводом которые не подводятся механически, а готовы уже под определенную мощность с небольшим запасом.
    Для тех или иных форсунок важно ДАВЛЕНИЕ настраиваемое самим РЕДУКТОРОМ.

    Помните я писал, что желательно, что бы давление было в пределах от 1 до 1.3 атмосфер.

    Вкладка Параметры

    После запуска АВТОКАЛИБРОВКИ рабочее и реальные давление станут одинаковы, это за вас сделает автомат при настройке.
    Но тут может появиться казус с самой линией !!!!!

    АЛиния стоит выше КОЭФФИЦЕНТА 1 до 1.4

    К примеру у вас давление от 1 до 1.3 бар и оранжевая линия после калибровки стала выше.
    То это говорит, что дюзы в ваших форсунках заужены.
    Это означает, что пропускную способность форсунок нужно увеличить — рассверлив дюзы на более широкий диаметр.



    Б — Линия стоит ниже КОЭФФИЦЕНТА 1 до 1.4
    К примеру у вас давление от 1 до 1.3 бар и оранжевая линия после калибровки стала ниже.
    То это говорит, что дюзы в ваших форсунках велики.
    Это означает, что пропускную способность форсунок нужно уменьшить — сузив дюзы на более мелкий диаметр.





    Всегда старайтесь что бы линия при давлении 1-1.3 бар была в диапазоне КОЭФФИЦИЕНТА 1-1.4

    Это обусловлено тем, что вы выбираете правильный коэффициент подачи газа для сохранения приемистости автомобиля, расхода газа ( не более 20% от бензина по расходу) и сохранения двигателя в рабочем состоянии не уменьшая ресурс его эксплуатации.

    _____________________________________________________________________________________________

    Вот в принципе самая простая инструкция по настройке блоков на газу 4 поколения, для многих систем гбо.

    Эти основы общеприняты почти везде.

    Так как алгоритм для всех един, и не важно, что сами программы не похожи друг на друга.

    Многие производители добавили свои фишки в настройки, но это для вас может показаться сложным.

    Но если вы горите желанием знать больше, пройдите обучение у официальных дилеров вам понравится.))

    Хочу напомнить, что статья дана в той мере, что бы машина поехала без каких либо проблем на газу не причинив особого вреда двигателю.

    Но тут не рассматривается более тонкая настройка по РАСХОДУ во всех диапазонах.

    Так как это требует более грамотного подхода к делу по настройке.

    Если машина ведет себя странно после автонастройки то вероятность неисправности в системе зажигания, подсосов, или повреждения датчиков вероятна 80% !!!!

    При полностью исправной работе двигателя и всех систем машина обязательно поедет без особых проблем после автонастройки.

    В противном случае обратитесь к специалисту за помощью.

    Возможно вы что то упустили при настройке или бывают исключения что машина в самом деле не настраивается.

    Человеческий фактор никто не исключает.

    Удачи.

    Настроим — расскажем — покажем — Киев 0660872329 с 10 до 18



















    gbo4.net

    Регулировка ГБО. | Всё о газобаллонном оборудовании (ГБО)

    Регулировка ГБО своими руками

    Регулировка газового оборудования, или регулировка гбо, часто называют точной настройкой. И эту настройку может выполнить как и специалист в данной области или же тот человек у кого руки растут из нужного места!

    Прежде как регулировать гбо, необходимо проверить некоторые узлы двигателя автомобиля. В цилиндрах компрессия должна составлять 6.5 кгс/см2, а впускной тракт полностью герметичен, и конечно проврете все провода и свечи.

    Без данной проверки, регулировка ГБО просто потеря времени. Сперва переключаем газовой редуктор в режим бензин и заводим авто. После того как мы прогрели двигатель до рабочей температуры выставляем холостой ход на 800 об/мин. После переключаем редуктор в нейтральное положение. Порядок регулировки ГБО зависит от типа дозатора. Односекционный, выкручуем на максимум, если ваша система двухсекционная, то первую камеру крутите на макс., а вторую на мин. Винт холостого хода закручиваем в притык и делаем 5 оборотов назад.

    Переключаем кнопку в положение «Газ», заводим авто и с помощью подсоса выставляем обороты на 1500-1700 об/мин. После ручку регулировки утаплюем полностью, что бы при выключенном подсосе двигатель работал устойчиво.

    После данной операции регулировка ГБО является то, что при закрученным практически до упора винте чувствительности двигатель работает на газу устойчиво и стабильно, обеспечивая обороты холостого хода порядка 1200-1280 оборотов в минуту, какие нужно уменьшить до 850-1000 об/мин.

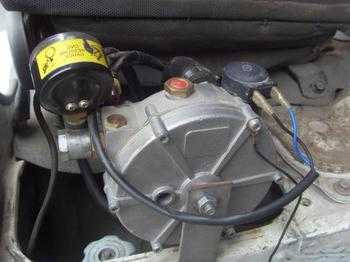

    Следующим процессом регулировка ГБО является настройка чувствительности газового редуктора.

    аккуратно выкручиваем болт чувствительности, и, когда перестает влиять на обороты холостого хода, заворачиваем его обратно примерно на 2 оборота.

    Проверяем регулировку ГБО резким нажатием на акселератор газа: приемистость двигателя должна быть мощной.

    Теперь самая сложная и ответственная регулировка ГБО – это настройка самого дозатора. Тут нам потребуется помощник, какой педалью газа установит обороты двигателя на 3200-3700 оборотов в минуту.

    Регулировка ГБО начинается с регулировки винта дозатора для того что бы понять где порог, при которой обороты меняются. Найдя данную точку, винт выворачивают в другую сторону ориентировочно на пол оборота. Для двухсекционного дозатора таким же образом регулируется первая камера, а вторая камера сводится к установлению на четверть положения винта.

    В некоторых редукторах есть возможность регулировка давления первой ступени необходимо на холостых оборотах, при помощи наружного манометра, давление примерно 0.38-0.42 кгс/см2. после чего вновь нужно выполнить регулировку холостого хода.

    Самая последняя операция регулировки ГБО сводится к следующему. Нажимаем на педаль газа, после чего примерно на четверть оборота, закручиваем винт регулировки. Повторяем данный процесс несколько раз, до тех пор как не появляется провалы оборотов. Как появляется нужно винт опять выкрутить на пол оборота.

    Теперь можно сказать что регулировка ГБО закончена. Приятной езды.

    gbo4.ru

    Регулировка ГБО 4 поколения. Своими руками.

    Очень часто установив на автомобиль газовое оборудование 4 поколения, пользователи не довольны расходом топлива или динамическими характеристиками автомобиля. Это заставляет ездить в сервисный центр для дополнительной регулировки ГБО. Хорошо если мастера понимают, как решить проблему. Бывают же ситуации когда ездить на регулировку ГБО смысла нет. Это происходит если сотрудники фирмы установщика плохо разобрались в принципе настройки, а не редко встречается вообще абсурдное мнение — автонастройка итальянских систем решает все проблемы. Нет автонастройка сделает минимум — чтобы машина хотябы не глохла. Остальные настройки необходимо проводить вручную используя диагностическое оборудование.


    Для настройки понадобяться

    1. Программа настройки ГБО
    2. Кабель для подключения к блоку управления ГБО
    3. Диагностический кабель (например ELM327)

    Что значит правильная настройка ГБО?

    Много раз говорилось, писалось и самое главное есть во всех инструкциях к автомобильному газовому оборудованию — при правильно настроенном ГБО 4 поколения время бензинового впрыска остается одинаковым при работе на бензине и газе. Сделать так, чтобы время впрыска не менялось — это и есть задача настройщика ГБО. Обратимся например к инструкции для газового оборудования 4 поколения OMVLНастройка топливной карты. Читаем с пункта 4.4.1 Modify the map (Коррекция топливной карты). И остальные системы ничем не отличаются. Это главное.

    Как этого добится?

    Существуют два варианта:

    1. Настраивать имея только кабель для регулировки ГБО по изменению времени впрыска. Если Вам приходится использовать этот вариант, то проще воспользоваться старыми версиями программ, где есть грубая настройка ГБО по нагрузке.

    2. Настраивать при помощи диагностического сканера по топливной коррекции. Если у Вас есть диагностический сканер или адаптер, то удобно будет настраивать любой программой.

    Нагрузка на двигатель

    Уточню, что является нагрузкой на двигатель. Для многих повышение нагрузки это повышение оборотов. Это в корне не верно. Если вы на нейтральной передачи нажмете газ в пол, обороты взлетят до предела, но нагрузка будет самая низкая. Нагрузка пропорциональна времени впрыска, а следовательно разряжению в коллекторе (для сжигания большого количества топлива требуется больше воздуха, поэтому разряжение в коллекторе пропорционально нагрузке).

    Автокалибровка

    Любимый раздел настроек большинства установщиков. В принципе с этого всегда нужно начинать. Автокалибровка это довольно простое действие, блок управления запоминает время впрыска бензина. Переходит на газ. И подстраивает коэффициенты топливной карты, чтобы на газе повторить время впрыска бензина.

    Только вот есть одно большое НО. Меняется вся карта по данным одной ячейки. То есть например OMVL меняет всю карту коэффициентов по клетке минимальной нагрузки при 3000 оборотах. LOVATO меняет всю карту по холостому ходу. Это необходимо, чтобы автомобиль смог поехать для настройки в движении. Ни о какой 100% настройки всех оборотов и всей нагрузке тут речи не идет.

    Грубая настройка по нагрузке (по времени впрыска)

    Регулировка ГБО по нагрузке подразумевает изменение ячеек не по оборотам, а по времени впрыска. То есть запоминаете время впрыска бензина в определенный момент движения (например 3 мс), переключаетесь на газ. Смотрите как меняется время впрыска бензина (условия движения и усилие на педаль газа не менять). Сравниваете с показаниями на бензине. Например получилось 4 мс, а было 3 мс. Значит произошло увеличение впрыска на 33%. Если время впрыска бензина при работе на газе увеличилось, это значит смесь беднее чем нужно. И беднее она на 33%. Теперь всю строку 3 мс изменяем на +33 единицы и так далее по всей нагрузке.

    Компании производители ГБО до, примерно, середины прошлого года, в своих программах закрывали карту коэффициентов и оставляли в свободном доступе лишь грубую настройку по нагрузке. Грубая регулировка по нагрузке выглядела ввиде 8 клеток, куда вводились коэффициенты. Эти коэффициенты накладывались на топливную карту. Первый столбец из 4 клеток отвечал за холостой ход. Первая клетка меняла столбец карты 1000 оборотов от 2 мс до 3 мс; 2 клетка меняла от 3.5 мс до 6 мс и так далее. Клетки второго столбца грубой регулировки меняли карту во всех столбцах кроме 1000 оборотов. То есть все кроме холостого хода.

    Для наглядности я сделал скриншоты старой версии программы.

    Карта коэффициентов программы OMVL. Я специально изменил все значения на 100.

    Клетки настройки по нагрузке, их не стало с 6 версией.

    Вводим поправочные коээфициенты в грубую настройку.

    Смотрим, что стало с картой коэффициентов.

    Это хорошо показывается как работает настройка по нагрузке. При регулировке по времени впрыска проще будет использовать именно старую версию программ (5.0.5 или 5.0.8).

    Использование разряжения в коллекторе

    Рассмотренные раннее способ настройки не удобен при настройке в движении. Очень сложно держать ногу в одном положении и найти дорогу с идеально ровным покрытием тоже не всегда возможно. Удобнее было записывать данные и анализировать их уже отключившись от автомобиля. Сначала записываем езду на бензине, потом на газе. Сравниваем время впрыска. Но тут возникает сложность. Как сравнить время впрыска в разных режимах работы? Для этого нужно синхронизировать данные при езде на бензине с данными при езде на газе по показаниям MAP сенсора.


    MAP сенсор показывает разряжение в коллекторе. Его показания меняются от изменения нагрузки, но не изменяются если неправильно подобрать коэффициент в программе настройки ГБО. Например при работе на бензине на холостом ходу у Вас время впрыска 3 мс, разряжение 0.3 атмосферы. Переходите на газ, время впрыска становится 4 мс, но показания MAP сенсора не меняются и остаются 0.3 атмосферы.

    Для использования этого принципа нужно воспользоваться вкладкой регистрации сигналов в программе настройки (пункт 6.1 Acquisitions (Регистрация сигналов)).

    1. Сначала нужно поездить на бензине километров 100, чтобы топливная коррекция пришла в норму.
    2. Записать данные при езде на бензине, сохранить их.
    3. Выписать чему равно разряжение в коллекторе при времени впрыска используемом в программе ГБО (2, 2.5, 3, 3.5, 4.5 мс и тд).
    4. Записать данные при езде на газе, сохранить их.
    5. В газовых данных смотреть на показания MAP и по ним определять на сколько ушло время бензинового впрыска.

    Например нужно настроить строку 3 мс, смотрите сколько MAP равен при 3 мс при езде на бензине, например 0.3. Смотрите сколько время бензинового впрыска при езде на газе при MAP 0.3, например 4 мс. Значит в строке 3 мс смесь бедная на 33%, прибавляем 33 единицы.

    Данный принцип замечательно реализован в ГБО Digitronik. Программа собирает данные, и строит график работы на бензине и на газе. Сразу становится видно где прибавить, где отнять. В простеньких блоках можно посмотреть кривые только по нагрузке — карта 2D. В блоках серьезнее Вы видите карту 3D, в ней видно изменении впрыска относительно нагрузки и оборотов. Из-за этой функции я всем рекомендую использовать блоки управления Digitronik. Для их настройки хватит только кабеля для ГБО.

    Для удобства обработки записанных данных можно использовать табличный процессор — Excel либо Calc (OpenOffice). Как это сделать я расскажу в другом материале.

    Настройка с использованием диагностического сканера.

    Наиболее правильным вариантом является регулировка ГБО 4 поколения с помощью диагностического сканера. Диагностические сканеры показывают топливную коррекцию ЭБУ автомобиля (FuelTrim). Топливная коррекции отображает отклонение впрыска от нормы в процентах. Опять же скорее всего используются показания MAP и MAF сенсоров и таблица эталонных значений времени впрыска при определенных показаниях этих датчиков. Когда время впрыска отходят от эталонных, коррекция смещается от 0. Например все тот же пример с 3мс при работе на бензине и 4 мс при работе на газе. Коррекция при этом будет 33%.

    Суть настройки по диагностическому сканеру сводится в подборе коэффициентов карты таким образом, чтобы при любых нагрузках и оборотах коррекция не выходила за рамки +-5%. Сначала я рекомендовал бы настроить карту только по нагрузке, а потом посмотреть нет ли разности по оборотам. Обычно достаточно настройки только по нагрузке.

    Удобство использования сканера в том, что Вам не нужно вычислять в уме отклонения. Это очень помогает при настройке в реальном времени. Вы во время движения видите карту коэффициентов и показания топливной коррекции. Мгновенно вносите правильный коэффициент и смотрите за реакцией автомобиля. Если Вы используете не полноценный сканер, а OBD адаптер с ноутбуком, то данные так же можно записать и обработать позже. Опять же привязавшись к MAP сенсору.

    Обработка данных диагностической программы в табличном процессоре, на примере Digimoto 5 версии я опишу в будущем.



    Тема о самостоятельной настройке ГБО 4 поколения на форуме



    Читайте также:

    О четвертом поколении подробнее

    Как проверить правильность настройки ГБО

    Стоит ли ставить ГБО

    Инструкции к ГБО

    gazmap.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
