Установка магнитолы в Приору


Штатная магнитола в Приоре есть, но только в комплектации «люкс». В остальных комплектациях («стандарт» и «норма») ее нет, но есть аудиоподготовка. Это означает что вся необходимая проводка для музыки есть, Вам остается лишь установить головное устройство (автомагнитолу) и динамики.

Установка магнитолы в Приору

Перед началом работ отсоединяем минусовую клемму с аккумулятора. Затем:

  1. Снять пластмассовый карман, который установлен в центральной консоли панели.
  2. Для этого нужно отогнуть верхний и нижний края, когда защелки ослабнуть потяните заглушку на себя.

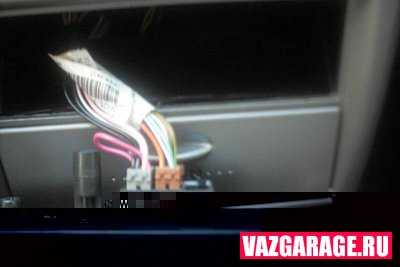

  3. На обратной стороне ящика будут закреплены 2 разъема стандарта ISO.

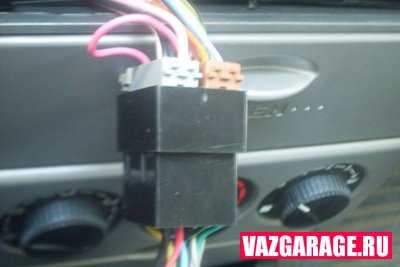

  4. Серый разъем — силовой, а коричневый предназначен для передних и задних динамиков.


Установка магнитолы в ВАЗ 2170 выполняется вместо пластиковой заглушки, но сначала автомагнитолу нужно подключить:

Кстати, многим не нравится штатное головное устройство в комплектации Люкс, поэтому его хотят заменить. Это видео демонстрирует, как снять магнитолу на Приоре:


Подключение магнитолы Приоры

Если Вы купите магнитолу с разъемом ISO, тогда подключить ее в автомобиль Lada Priora труда не составит. Просто вставляете две колодки с проводами в автомагнитолу и все.

Если головное устройство имеет другой интерфейс подключения (отличный от ISO), тогда потребуется подключать его через переходник, который чаще всего идет в комплекте. Либо подключить по схеме своими руками:

Теперь, когда автомагнитола Приоры подключена, осталось установить динамики.

Источник фото:


Ключевые слова:

Похожие материалы

xn—-8sbabr6ahc3e.xn--p1ai

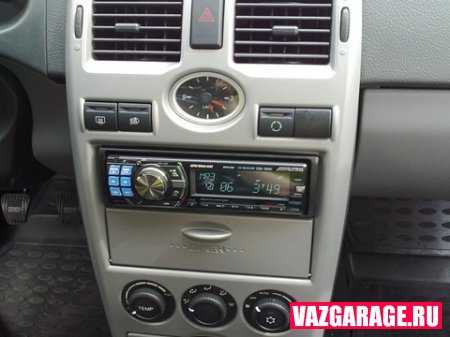

Установка магнитолы на Лада Приора

Штатная магнитола на Лада Приора есть, но только в комплектации “люкс”. В остальных комплектациях (“стандарт” и “норма”) ее нет, но есть аудио-подготовка. Это означает, что вся необходимая проводка для музыки есть, Вам нужно лишь установить магнитолу и динамики. Именно этим мы сегодня и займемся.

Напомним, что в предыдущей статье мы рассматривали установку и снятие замка зажигания на Лада Приора. Если все выполнить самостоятельно, можно сэкономить деньги и потратить их в нужное русло.

Как установить магнитолу на Приору своими руками

Перед началом работ отсоединяем минусовую клемму с аккумулятора.

Порядок действий:

1. Снять пластмассовый карман, который установлен в центральной консоли панели.

2. Для этого нужно отогнуть верхний и нижний края, когда защелки ослабнуть потяните заглушку на себя.

3. На обратной стороне ящика будут закреплены 2 разъема стандарта ISO.

4. Серый разъем – силовой, а коричневый предназначен для передних и задних динамиков.




Установка магнитолы в Приору выполняется вместо пластиковой заглушки, но сначала автомагнитолу нужно подключить.

Как подключить магнитолу на Лада Приора своими руками

Если Вы купите магнитолу с разъемом ISO, тогда подключить ее в автомобиль Lada Priora труда не составит. Просто вставляете две колодки с проводами в автомагнитолу и все.



Если головное устройство имеет другой интерфейс подключения (отличный от ISO), тогда потребуется подключать его через переходник, который чаще всего идет в комплекте. Либо подключить по схеме своими руками:

Теперь дело осталось за динамиками. Смотрите здесь статью про установку динамиков на Приору своими руками.

vazgarage.ru

Правильное подключение магнитолы

Подключить магнитолу своими руками не сложно, но сделать эту нужно правильно. Например, чтобы магнитола не разряжала АКБ при длительной стоянке и была возможность пользоваться магнитолой при выключенном зажигании. Рассмотрим несколько вариантов подключения автомагнитолы..

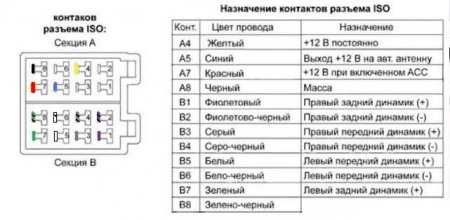

Начнем с разъемов, которые используются в магнитолах.

Разъемы автомагнитол бывают:

  1. Индивидуальные разъемы
  2. ISO разъем (международный стандарт)

Конечно удобнее, когда магнитола с разъемом ISO. Если придется менять магнитолу, то просто перетыкаете штекер и все готово.

В случае же с индивидуальными разъемами магнитолы, можно купить либо разъем переходник под ISO, либо обрезать провода и соединить их к колодке индивидуального разъема по схеме (что не рекомендуется делать, в крайнем случае стоит использовать термоусадочные кембрики и меры предосторожности).

Важным моментом при подключении магнитолы является правильно подцепить плюсовой провод. Для подключения магнитолы его лучше брать напрямую от АКБ через предохранитель. Диаметр проводки должен быть не меньше чем на разъеме магнитолы. В крайнем случае, подключить магнитолу от прикуривателя.

Пример: схема штатного подключения магнитолы для уменьшения утечки:

Чёрный — земля
Желтый — силовое питание +12 вольт, от АКБ
Красный — сигнал на включение магнитолы (от замка зажигания), слаботочные +12 вольт (логическая «1»).
Синий — включение Антенны или др. устройств (слаботочные +12 вольт при вкл. магнитолы)
Диоды — любые, достаточно слаботочных типа КД522Б

Для подключения магнитолы нужно подать плюс на два провода (красный и желтый):

  1. Желтый — отвечает за питание памяти магнитолы (настройки)
  2. Красный — (силовой) отключает работу магнитолы.


По инструкции красный провод подключается через замок зажигания, таким образом магнитола будет выключаться после отключения зажигания.

Для владельцев автомобилей ВАЗ 2110, чтобы не тянуть провод до замка зажигания, можно подключиться к 5 контакту колодки БСК:

Однако, такое подключение имеет свои недостатки, например, вместе с пассажиром нужно оставлять ключ зажигания, чтобы он слушал музыку, да и при включенном зажигании электропотребление увеличивается.


  Поэтому зачастую эти два провода (желтый и красный) скручивают вместе и подключают к постоянному плюсу вместе. Теперь магнитола работает всегда, вне зависимости от зажигания. Отрицательный момент такого подключения магнитолы является постоянное потребление тока (в зависимости от модели магнитолы потребляемый ток разный), что приводит к разряду АКБ при длительной стоянке автомобиля.

Подключение магнитолы через дополнительную кнопку

Чтобы исключить утечку тока в разрез красного провода ставят кнопку:

  1. Кнопка в разрез красного провода магнитолы;
  2. Кнопку переключает между постоянным «плюсом» и после зажигания;
  3. Через сигнализацию.

С первым вариантом думаю все ясно: просто в разрез красного провода на магнитолу вешается обычная кнопка вкл/выкл. Таким образом магнитола у вас работает всегда, но если Вы решили оставить машину на длительное время на стоянке, то просто выкл. кнопкой подачу тока на магнитолу.

Второй вариант, когда вместо обычной кнопки используется кнопка аварийки. Вторую кнопку аварийки Вы будете использовать именно для того, чтобы переключать режим питания магнитолы:

  1. Кнопка нажата — питание на магнитолу через постоянный плюс
  2. Кнопка не нажата — питание на магнитолу через плюс от зажигания

Пример подключения автомагнитолы:

  • Провод подсветки магнитолы к проводу подсветки прикуривателя.
  • Плюс после зажигания  с колодки часов (оранжевый провод)
  • Постоянный плюс с АКБ или прикуривателя.
  • Массу «-» с прикуривателя

Третий вариант: можно смонтировать простую схему которая будет подавать плюс и отключать его автоматически от сигнализации.
Если в автомобиле есть двухпроводной соленоид с срабатыванием на закрывание и открывание путем изменения полярности для каждой из этих операций, то работать он должен так:
При открытии дверей положительный импульс с соленоида подается на реле Р1, при этом реле сработает и фактически перейдет в режим самоподхватывания, обеспечивая питание от аккумулятора через выводы своих контактов и реле Р2 и подключая магнитолу к питанию.

При положительном импульсе во время закрытия произойдет срабатывание реле Р2, при этом цепь питания реле Р1 и магнитолы оборвется, магнитола отключится, а реле перейдет в обесточенное состояние. Но у этой схемы тоже есть минус — это повышенное энергопотребление за счет дополнительного реле Р1, которое всегда будет включено вместе с работающей магнитолой.


Заключение

Теперь учитывая все тонкости подключения магнитолы Вы можете попробовать самостоятельно подключить ее по одной из предложенных схем. Провода хорошо изолируйте во избежание короткого замыкания в дальнейшем. Смотрите также схемы подключения магнитол всех автомобилей (пароль на архив: lada2111.rf).
Определить ток утечки АКБ после подключения магнитолы вы можете по этому примеру.




Как подключена магнитола на Вашем автомобиле?



Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Магнитола на Приору: советы, установка, настройка

Вступление

Лада Приора – усовершенствованный прототип известной всем «десятки». Современный дизайн и новые детали комплектации сделали этот бюджетный отечественный автомобиль достаточно популярным среди автолюбителей. Но, несмотря на это, каждый владелец Приоры стремится усовершенствовать свою машину на собственный вкус, сделать более комфортной и стильной. Часто любители чистой и качественной акустики меняют штатный аудиопроигрыватель на более современный вариант. Установка магнитолы на Ладу Приора имеет некоторые особенности, ознакомится с которыми можно в данной статье.

Современные автомобильные проигрыватели достаточно функциональны и разнообразны не только во внешнем дизайне, но и в комплектации, способе установки и подключения. При выборе автопроигрывателя в Приору следует учитывать все особенности ее размеров, возможности подсоединения разъёмов и качество деталей.

Особенности монтажа магнитолы на Лада Приора

Как правило, установка магнитолы на Приору подразумевает несколько типов аудиопроигрывателей:

2 DIN медиапроигрыватель на LADA Priora

Данные обозначения означают габариты отверстия для установки магнитолы, которые соответствуют размерам 180х50х160 мм для 1 DIN и 180х100х160 мм для 2 DIN. При желании установить более современный вариант магнитолы 2 ДИН, автовладельцу придется провести процедуру распиливания перегородок передней консоли автомобиля, чтобы расширить отверстие под проигрыватель. В некоторых случаях для подгонки размеров возникает необходимость выпилить или приобрести соответствующую переходную рамку для консоли, что намного сложнее чем монтаж 1 ДИН.

Если все же принято решение об установке системы стандарта 2 DIN, то работы по ее монтажу лучше всего доверить опытному специалисту, иначе есть риск испортить как саму консоль, так и обшивку салона автомобиля.

Следует также отметить, что магнитолы стандарта 2 ДИН обладают обширным набором функций:

  • длительный срок эксплуатации благодаря ударостойкому корпусу;
  • спаренные усилители в несколько раз повышают прием сигнала;
  • возможность переключения частоты радиосигнала всеми пассажирами автомобиля благодаря системе Music Zone;
  • функция всторенного радионавигатора;
  • встроенный разъем USB дает возможность подключить внешние устройства для просмотра и воспроизведения файлов;
  • наличие усилителя низких частот музыки для более качественного звучания.

Встроенный USB порт и выводы для усилителя

Установка магнитолы в Лада Приора своими руками

 В первом случае рассматривается установка аудиопроигрывателя типа 1 DIN, которая не предусматривает изменения формы и параметров пластиковой основы консоли. Перед монтажом следует обесточить автомобиль, вытянув минусовую клемму аккумулятора.

Процесс установки штатного аудиопроигрывателя рекомендуется разделить на несколько этапов в следующей последовательности:

  1. 1. Подготовка отверстия для установки. Для этого следует демонтировать пластиковую крышку, прикрывающую предусмотренную изготовителем нишу для установки аудиопроигрывателя;
  2. 2. Определение разъёмов для подключения. В отверстии для установки аудиопроигрывателя находятся несколько гнезд: для силовых соединений серого цвета и для динамиков коричневого цвета;
  3. 3. Подсоединение проигрывателя к автомобильным разъёмам. При соответствии разъёмов аудиопроигрывателя и машины по стандарту ISO, необходимо произвести подключение по схеме или через переходник;
  4. 4. Установка магнитолы в штатное отверстие. Снять магнитную рамку и установить корпус в штатное отверстие консоли автомобиля. При правильной фиксации произойдет небольшой щелчок;
  5. 5. Активация проигрывателя нажатием кнопки «Reset».

Установка аудиопроигрывателя типа 2 ДИН является более трудоемкой из-за формирования соответствующего размера отверстия в консоли Приоры. Процесс монтажа аналогичен системе установки 1 DIN, подключение выполняется по тому же принципу.

Прошивка штатной магнитолы Лада Приора

Современные технологии стремительно идут вперед, совершенствуя также и автомобильные гаджеты. Прошивка штатной магнитолы Лада Приоры позволяет автолюбителям пополнить возможности проигрывателя, добавив дополнительные функции, которыми не обладает стандартное программное обеспечение. Обновленный интерфейс магнитолы можно дополнить удобной сенсорной клавиатурой, свежими программами и новыми версиями плееров с возможностью воспроизведения всех аудио- и видео- форматов.

Комлпект магнитолы от Priora 2

Прошивка системы аудиопроигрывателя ВАЗ 2170 осуществляется при помощи SD-карты объёмом не менее 4 ГБ, отформатированной в системе FAT.

Прошивка магнитолы Лада 2170 достаточно проста:

  1. 1. Необходимо найти в сети подходящую программу и сохранить на свой ПК. Как правило, такими программами делятся автолюбители на тематических форумах;
  2. 2. Записать скачанные файлы на карту памяти;
  3. 3. Вставить SD-карту с необходимой информацией в предусмотренный слот на магнитоле;
  4. 4. Перезапустить проигрыватель нажатием кнопки «Reset», после чего автоматически запустится программа обновления. Таким образом прошивка проходит до конца, о чем свидетельствует шкала на мониторе магнитолы;
  5. 5. Когда прошивка закончена, следует достать карту памяти и перезагрузить проигрыватель, после чего можно пользоваться обновленным интерфейсом.

При выборе программы, с помощью которой будет осуществляться прошивка штатной магнитолы Лада Приора, следует обратить особое внимание на ее описание. Различные варианты для обновления могут включать в себя излишние и ненужные функции, которые в последствии станут перегружать память устройства и приведут к замедлению его работы.

Также следует подобрать программу по расширению дисплея устройства, иначе прошивка будет требовать постоянной калибровки экрана. Наиболее оптимальным решением в вопросе обновить ПО магнитолы станет обращение к опытным специалистам, предоставляющим данную услугу. Это поможет избежать некоторых непредвиденных сложностей, когда устанавливается неподходящая прошивка.

Советы по установке магнитолы в Лада Приора

Во избежание непредвиденных трудностей в процессе установки магнитолы в Лада Приора, рекомендуется воспользоваться советами опытных автолюбителей:

  1. 1. Перед установкой магнитолы необходимо хорошо изучить схему подсоединения медиаустройств. При неправильном подключении разъёмов проигрывателя велика вероятность выхода из строя некоторых систем автомобиля;
  2. 2. Существует много моделей магнитол от разных производителей. В некоторых из них сделаны индивидуальные разъёмы с дополнительным переходником в комплекте для стандарта ISO. Этот факт следует учитывать при выборе аудиоустройства для Лада Приора, так как одним из вариантов подсоединения в данной ситуации станет обрезание проводов и прямая спайка их с проводкой машины;
  3. 3. При прямом подсоединении штатной магнитолы можно использовать специальные клеммы;
  4. 4. Схема подключения аудиопроигрывателя по ISO останется такой же при замене магнитолы на новую.

Не следует для прямого соединения проводов использовать скручивание и оборачивание изолентой. Такой вид изоляции опасен при эксплуатации машины в зимний период, так как при низкой температуре лента на клейкой основе деформируется и разрушается, что приведет к замыканию проводов автомобиля.

vashalada.ru

Можно ли к штатной магнитоле Приоры подключить усилитель?


17.01.2012 Быстрые ответы, Ответы на вопросы


Можно, и не только по силовым проводам, так как на унифицированном разъеме головного устройства есть линейные выходы, предназначенные для этого. Другое дело, что они не являются привычными для всех гнездами под так называемые «Тюльпаны».

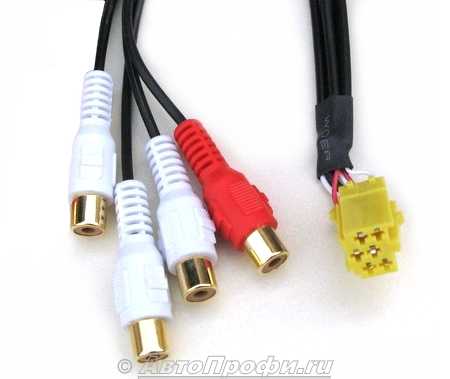

Но разъемы такого исполнения применяются на многих иномарках, допустим BMW…

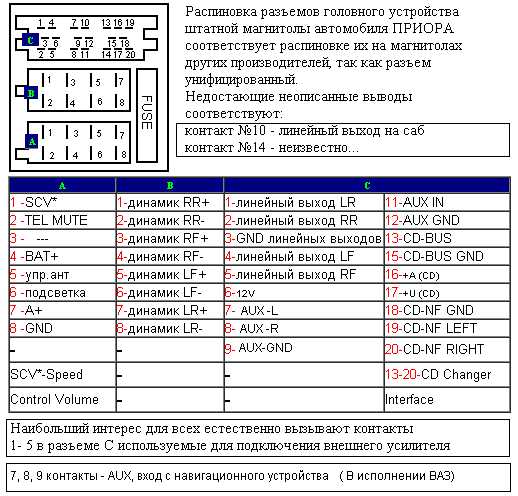

Ниже рисунок распиновок этих разъемов.
