Как проверить втягивающее реле стартера — Авто-Мото24.ру

Практически каждый владелец автомобиля сталкивается с проблемой запуска двигателя. Эта неприятность может происходить из-за ряда факторов про один из которых мы поговорим. Достаточно часто причиной невозможности завести машины является неисправность втягивающего реле стартера.

Прежде чем проверять реле стартера нужно в первую очередь убедится в исправности последнего. Для этого поворачиваем ключ зажигания и пробуем запустить мотор. Если же, при пуске стартер не срабатывает, а также слышны звуки щелчков, то это свидетельствует о исправности реле, но при этом сломан стартер.

Следующим вашим шагом является дальнейшая проверка. Вам необходимо замкнуть два контакта на задней крышке стартера. Это принудительная процедура его пуска. При этом электродвигатель начнет вращаться, что будет означать о нормальной работе этого элемента машины. Получается, что в таком случае неисправно реле.

Бывают случаи, когда произвести проверку без снятия невозможно. Прочитайте инструкцию как снять стартер на вашей машине и после этого переходите к дальнейшей его диагностике. Нам понадобится исправная аккумуляторная батарея. Используем два провода: один провод подключаем на клемму «плюс» АКБ при этом второй его конец к контактному выводу стартера; вторым проводом соединяем «минусовую» клемму и массу стартера.

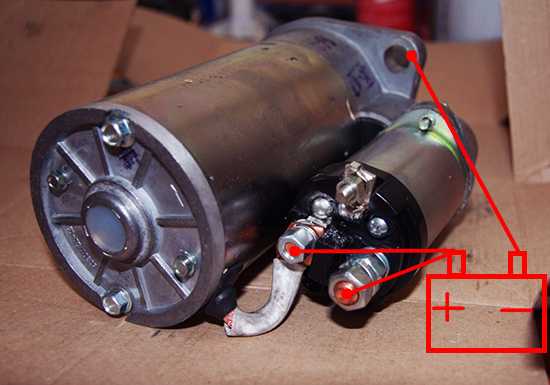

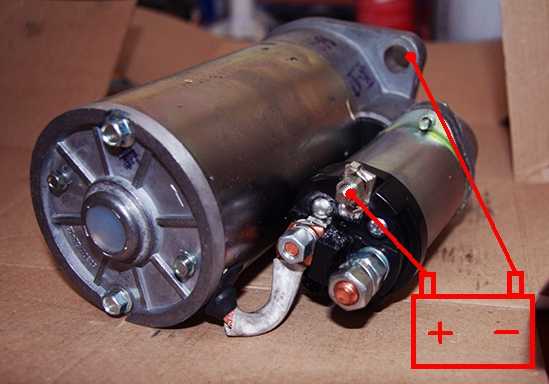

Вот таким образом вам нужно подключить стартер для его проверки

Как только контакты замкнуты – сработает реле в виде резкого щелчка. Если этого не произошло, то соответственно реле вышло из строя. Как правило, у него подгорают и залипают контакты. Их попросту нужно прочистить и привести в нормальный вид.
Рассмотрим признаки по которым можно определить неисправность втягивающего реле стартера:

  1. Гул в виде жужжания после запуска двигателя. Это означает, что стартер продолжает крутиться вместе с мотором. Такого быть не должно.
  2. Щелчок при запуске двигателя. При этом пуск последнего не происходит. В этом случае грешим на якорь стартера.
  3. Стартер крутится, но двигатель не вращается.

Последующая проверка технического состояния этого элемента автомобиля сводится к его разборке и чистке всех контактов. Однако в основном их конструкция является монолитной и проще всего произвести покупку нового элемента. При монтаже нового реле необходимо всегда отключать аккумулятор, дабы избежать короткого замыкания в электрической цепи авто.

Также смотрите видео по данной теме:

Как проверить втягивающее реле стартера

5 (100%) 1 vote[s]

avto-moto24.ru

Как проверить стартер на работоспособность?


Диагностика и ремонт17 ноября 2016


Стартер испытывает при работе серьезные механические нагрузки, поэтому по прошествии нескольких лет эксплуатации автомобиля всегда есть риск поломки данного узла. Если при повороте ключа зажигания авто отказывается заводиться, то одной из причин этого может быть непосредственно поломка стартера. Далее расскажем, как определиться с узлом, ответственным за возникновение неисправности и как проверить стартер на работоспособность.

Предпосылки для проведения диагностики рассматриваемого узла

Перечислим признаки, указывающие, что именно стартер является причиной невозможности запуска двигателя:

  1. Не слышно его срабатывания при повороте ключа зажигания в замке.
  2. Стартер не отключается после запуска мотора.
  3. Коленвал при вращающемся якоре устройства не проворачивается, и машина не может завестись.
  4. При срабатывании слышен сильный посторонний шум, скрежет.

Прежде чем снимать агрегат и проводить его проверку, нужно исключить простые причины подобного поведения машины. Необходимо сперва убедиться, что провода, связывающие аккумуляторные клеммы и непосредственно стартер имеют надежное соединение.

Батарея также не должна быть разряжена. Если под рукой нет мультиметра, просто включите фары и подайте звуковой сигнал. Если свет тусклый, а звук недостаточно громкий, то аккумулятор, скорее всего, разряжен. В этом случае придется «прикуривать» от другого авто или заряжать батарею.

Дальнейшая диагностика «на месте» без демонтажа устройства

Если причина не в разряженной батарее, выполните следующее:

  1. С выводов замка зажигания отсоедините провода и кратковременно замкните их между собой. Если стартер при этом сработает, то неисправен просто замок. В этом случае нужно будет завести мотор, поставить провода на место и продолжить движение.
  2. Если описанный способ не помог, а замок зажигания исправен, для дальнейшей проверки понадобится дополнительный высоковольтный провод. Один конец его соедините с выводом тягового реле, а другим прикоснитесь к плюсовой клемме батареи. Срабатывание стартера укажет на разрыв в цепи от тягового реле до аккумулятора.

Если все описанное выше не заставило стартер работать, то причина невозможности запуска двигателя кроется именно в этом механизме. Его нужно будет демонтировать и следовать дальнейшим инструкциям, описывающим, как проверить исправность детали.

Если стартер не раскручивает коленвал?

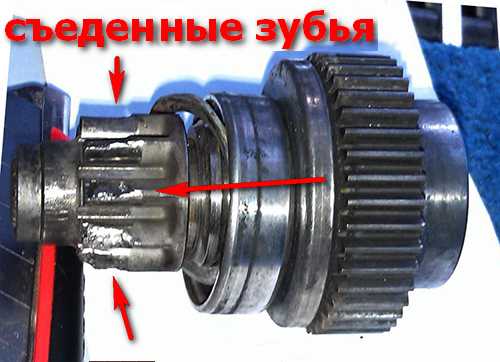

Это одна из наиболее частых поломок стартера. На неисправность может указывать явно слышный холостой звук его работы при включении зажигания. Это значит, что венец маховика коленвала мотора не вошел в зацепление с бендиксом стартера (шестерней обгонной муфты). Реле просто не может выдвинуть вперед шестерню, из-за чего, вращаясь сам по себе, стартер не раскручивает двигатель. Проверять в этом случае нужно и втягивающее реле, и бендикс, так как оба механизма могут служить причиной поломки.

Проверка бендикса

На этом этапе снимать стартер не потребуется. Проверить устройство можно так:

  • включите передачу,
  • выжмите тормозную педаль,
  • запустите стартер.

Бендикс будет нуждаться в ремонте или замене, если в ходе описанной проверки будет слышен металлический звук вращающегося якоря. Это говорит о пробуксовке бендикса. Если же ничего подобного вы не услышите, то придется переходить к проверке втягивающего реле.

Проверка втягивающего реле

Для осуществления проверки стартер потребуется сначала демонтировать. Для этого сначала от устройства отсоединяются подходящие к нему провода, затем откручиваются два или три болта крепления. Обычно работа проводится в смотровой яме.

После извлечения из подкапотного пространства рассматриваемой детали нужно очистить ее от грязи, а контакты зачистить «наждачкой» для удаления окисленных отложений. Далее:

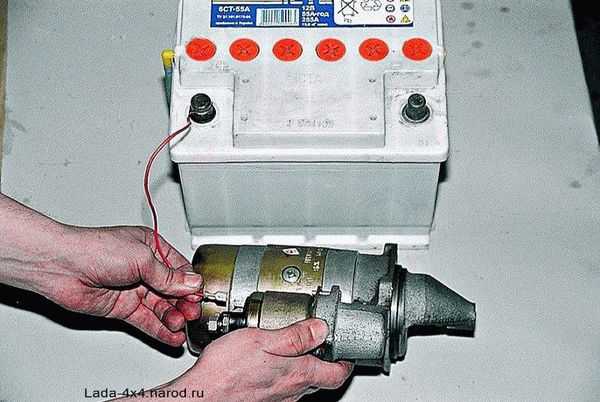

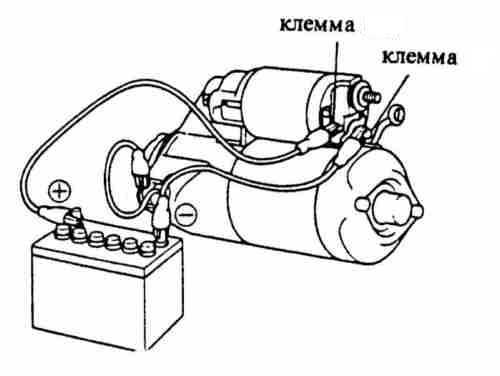

  1. Подготовьте заранее пару проводов для «прикуривания» с «крокодилами», а диагностируемое устройство расположите рядом с АКБ.
  2. Первый провод подсоедините одним концом к плюсовой клемме батареи, другим — к плюсовому выводу втягивающего реле (где большая гайка).
  3. Второй провод подключите к минусовой клемме аккумулятора.
  4. Свободным концом «минусового» провода коснитесь корпуса детали.

Если при этом в районе втягивающего реле будет отчетливо слышен щелчок, то можно констатировать исправность стартера автомобиля или хотя бы проверяемого компонента устройства. Если же ничего не произойдет, то втягивающее реле необходимо поменять или отремонтировать.

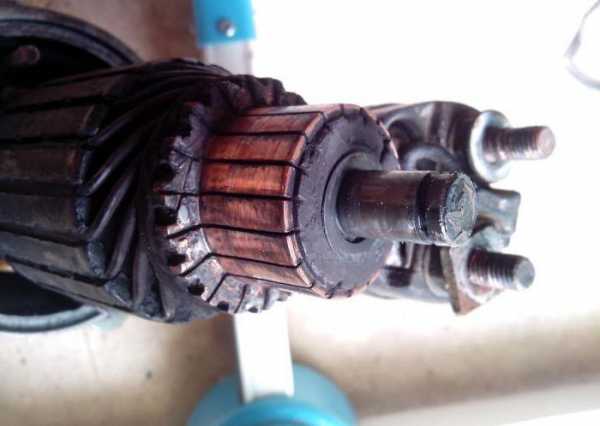

Проверка электродвигателя устройства

Если при включении зажигания слышны лишь щелчки тягового реле, то помимо неисправности контактов реле причина может крыться в нерабочем электродвигателе стартера. Проверить его состояние можно следующим способом:

  1. Зажмите демонтированный из моторного отсека агрегат в тиски (т. к. наша цель — заставить электродвигатель вращаться).
  2. Снова понадобятся высоковольтные провода с «крокодилами». Схема подключения будет примерно та же — «минус» АКБ соединяется с корпусом устройства, а «плюс» вместо управляющего ввода подсоединяется к нижнему контактному болту тягового реле.

Якорь рабочего стартера при этом начнет вращаться со скоростью 5000 об/мин (почему его и нужно зажать в тисках или в крайнем случае придавить ногой). Если же вращения не происходит, электродвигатель стартера неисправен и подлежит замене.

autochainik.ru

Как проверить втягивающее реле стартера

В этой записи я покажу устройство и способ проверки втягивающего реле. Зачем? Задают много вопросов, выбрасывают много рабочих реле, меняют стартера на китайские, короче, создают сами себе много попаболи.

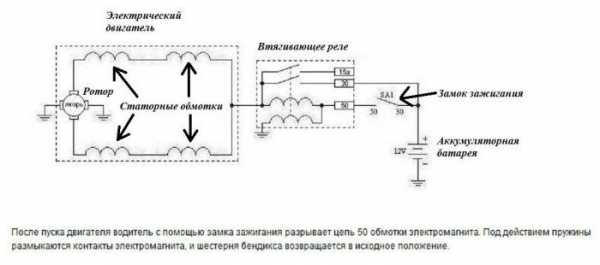

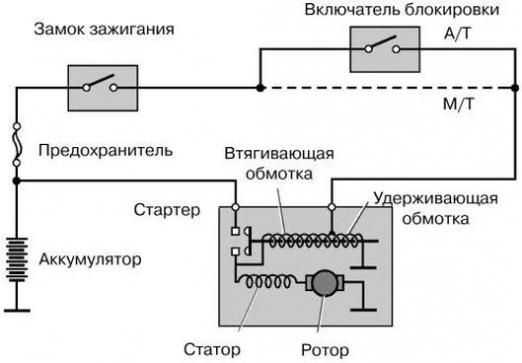

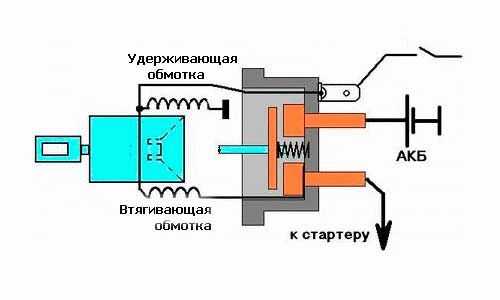

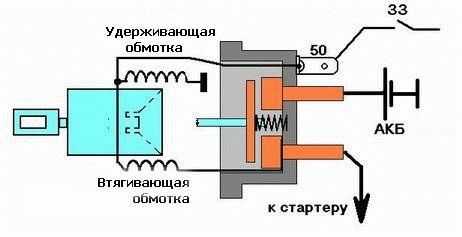

Электромагнитная часть реле состоит из двух обмоток — втягивающей (ВО) и удерживающей (УО). Для чего? Втягивание поршенька — быстротечный процесс, ВО справляется, но для удержания поршня, который при этом нажимает на свою пружину и пружинку контакта пятаков, нужно больше усилий, тут на помощь ВО приходит УО. Она и удерживает поршенек, пока мы «маслаем» стартером, при этом ВО уже вне работы, т.к. на обоих контактах у ВО «+».

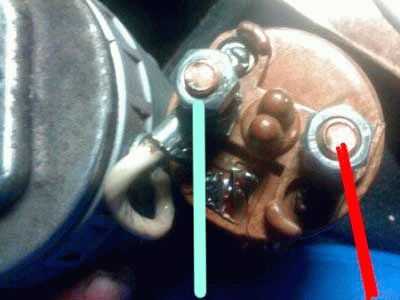

Один контакт у обоих обмоток общий, это «папа» или маленький болт, в зависимости от исполнения реле, вторым контактом у УО является корпус реле и, есс-но, стартера, а у ВО второй контакт выходит на нижний болт-пятак, к которому прикручивается толстый проводок, выходящий из стартера. Кто «в теме», как устроен сам стартер, тот знает, что этот толстый проводок — контакт щеток на щеточном узле. Т.е. «+», поданный на управляющий контакт проходит через обмотку реле на болт, с болта на «+»щетку стартерного мотора, с «+»щетки через коллектор на обмотку статора, и с обмотки через «-«щетку уже на землю. Вот такой длинный путь. При деффектовке стартера и его деталей об этом забывают или не знают.

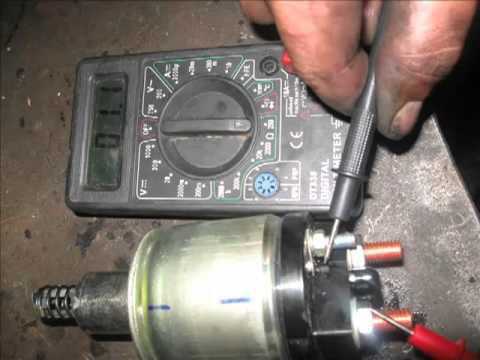

Я сделал видео о том, как проверить правильно втягивающее реле. Если у вас «беда» со стартером и втягивающее не «хлопает», не спешите его выбрасывать, проверьте. Если получилось как у меня в видео, то оно исправно, меняйте щетки в самом стартере.

PS: спасибо глазастому ewgen808 , который заметил, что в первом случае я «искранул» плюсом по корпусу втягивающего, а по «папе» управления забыл… Но от этого ничего не изменится, реле палец не втянет. «Будет новое реле, будет новый ролик» (С) Вассерман )))

Проверяем втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления поломок и способы их устранения.

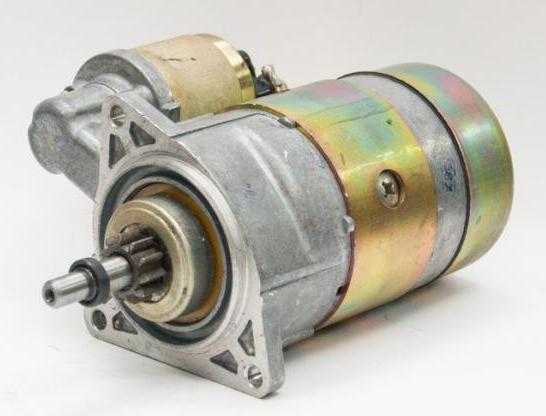

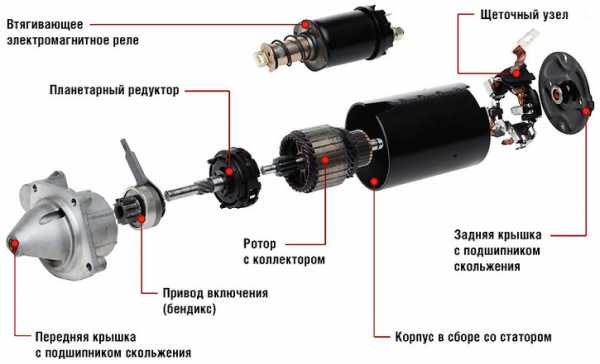

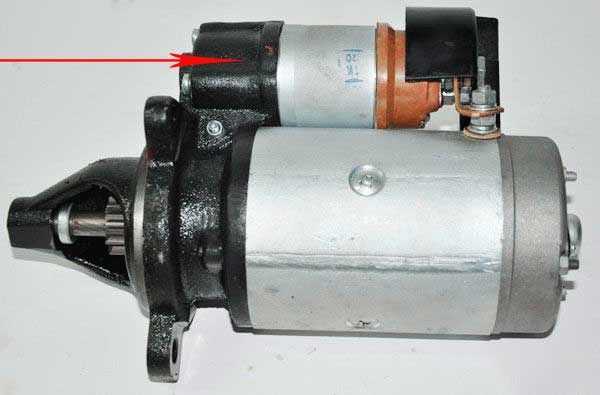

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производится посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

  1. Износ его элементов;
  2. Выгорание контактных пластин, установленных в крышку корпуса;
  3. Обрыв или перегорание обмотки катушек реле;
  4. Заедание якоря.

Появление этих неисправностей может вылиться:

  1. В несрабатывание стартера при запуске;
  2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
  3. Продолжение работы его даже после запуска мотора.

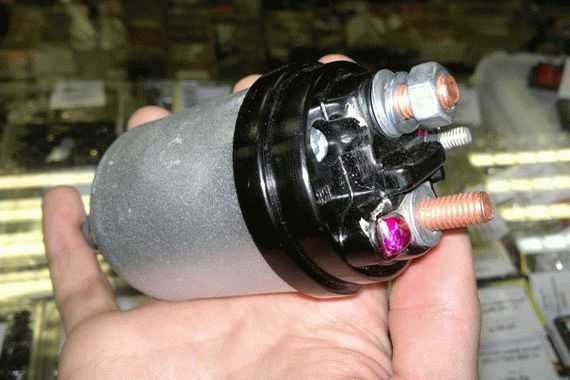

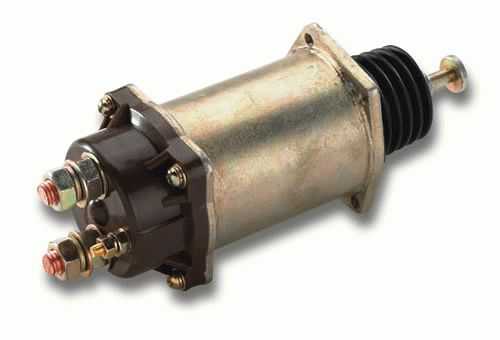

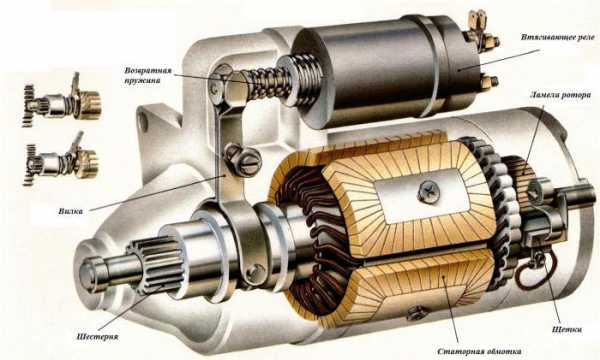

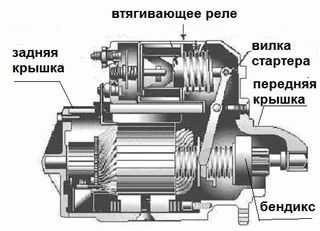

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

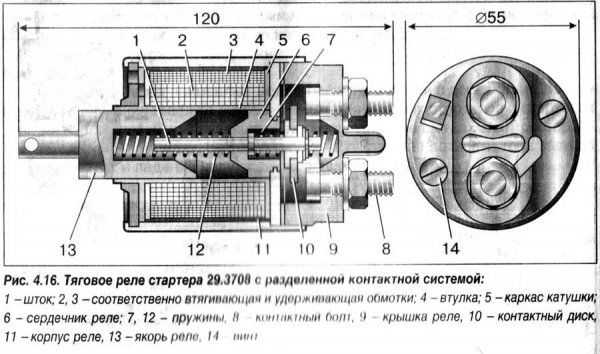

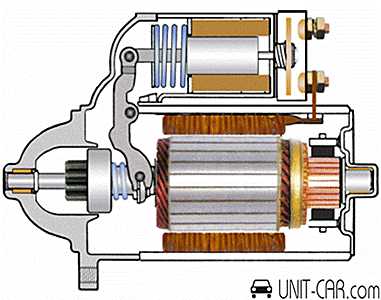

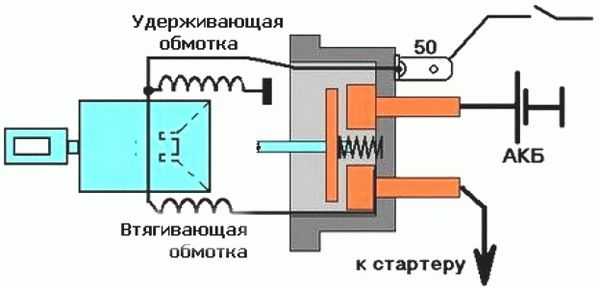

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

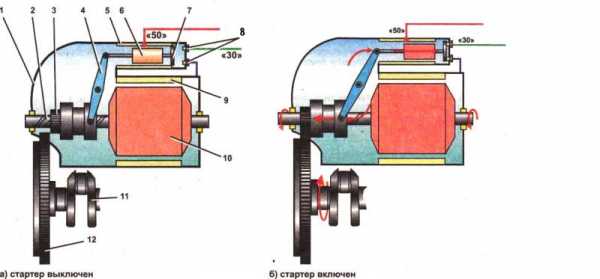

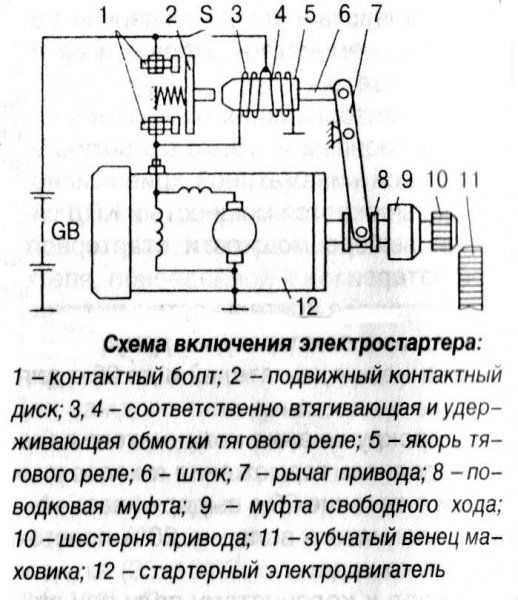

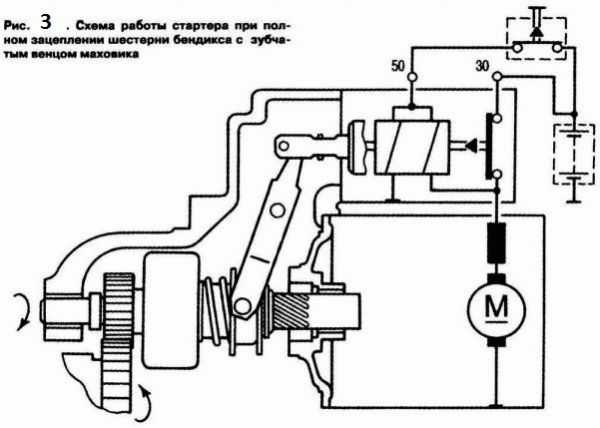

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

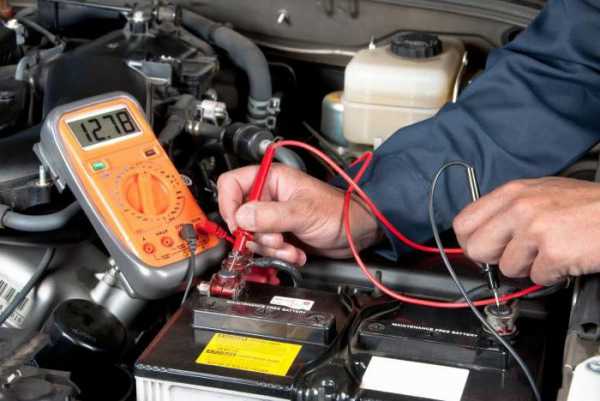

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

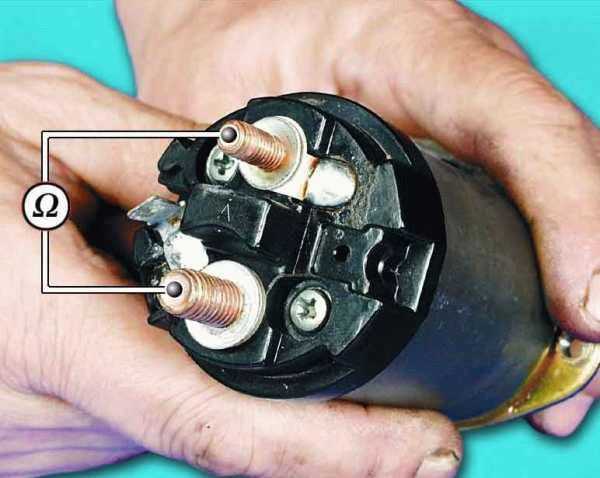

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

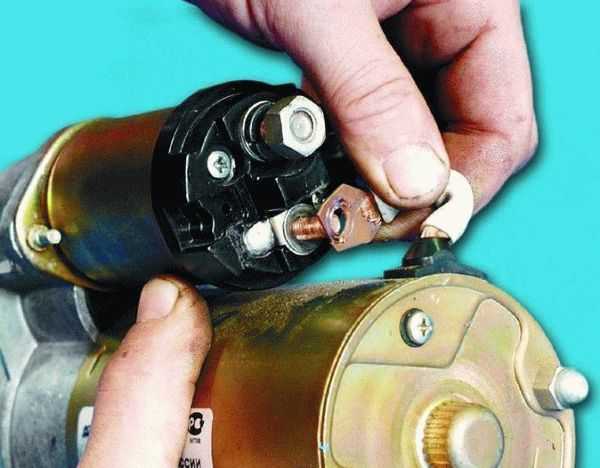

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления.

Затем уже стартер устанавливается на свое место.

Как проверить втягивающее реле стартера?

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

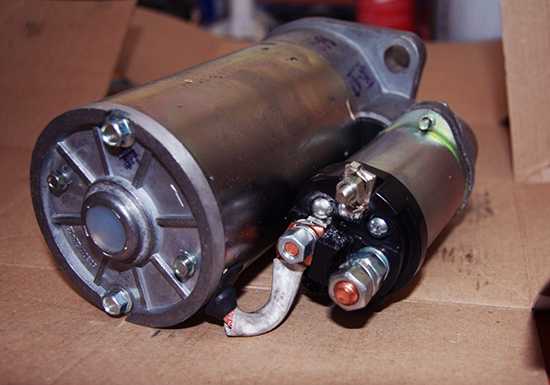

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

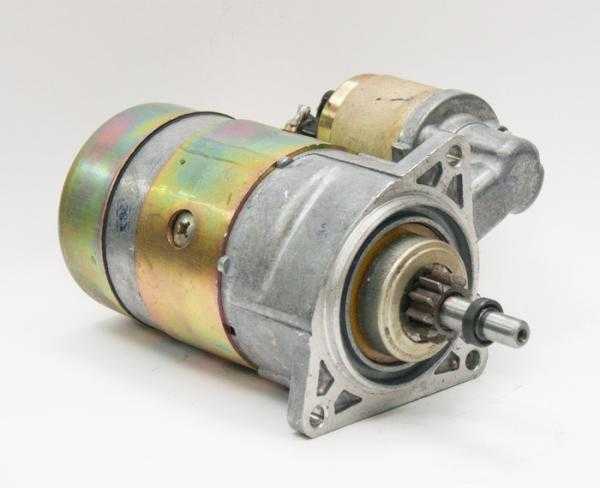

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

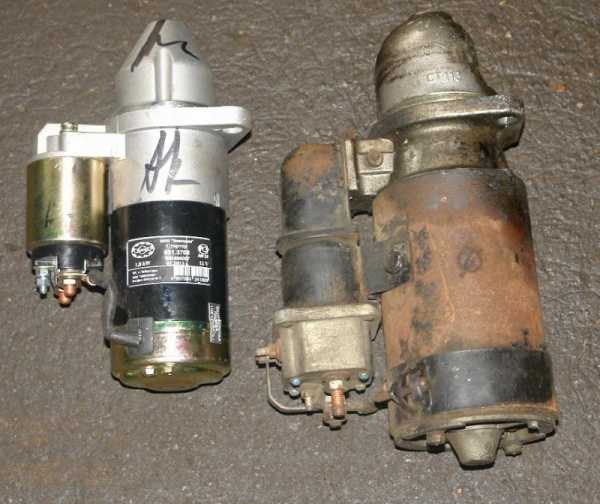

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.
Разборка и ремонт реле осуществляется в следующем порядке:

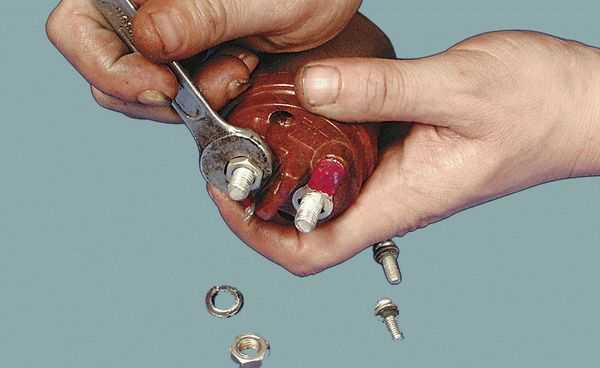

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.

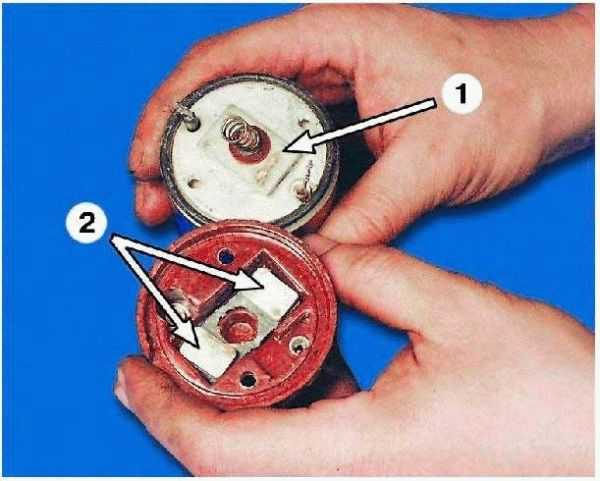

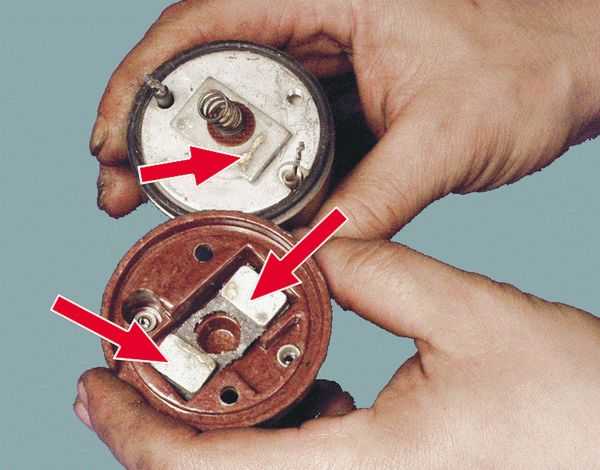

  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

Проверка и ремонт втягивающего реле стартера

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

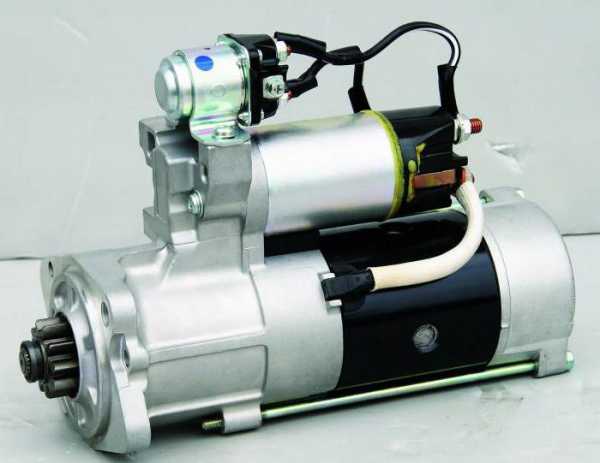

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;

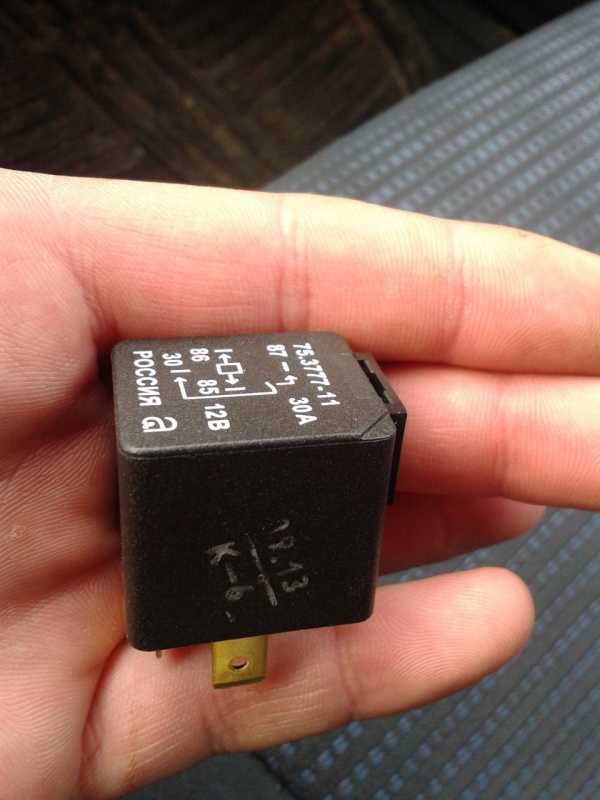

  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

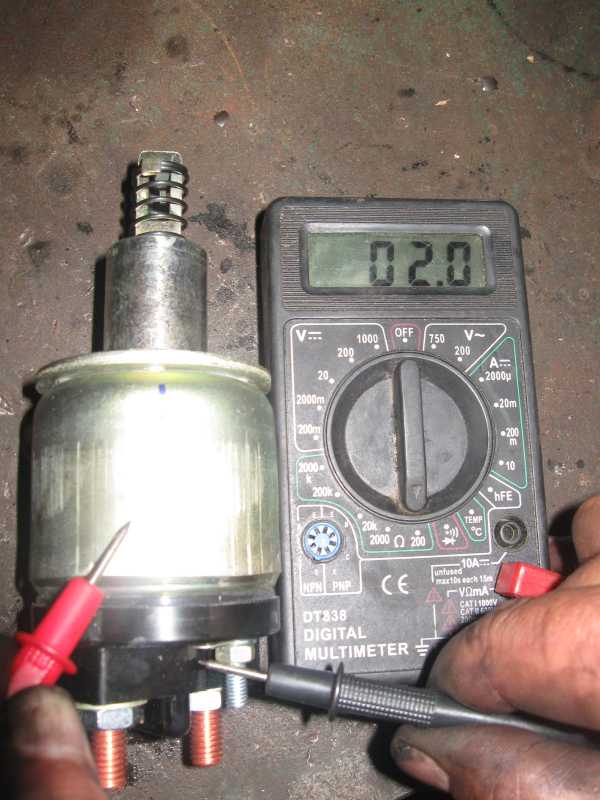

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
    • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
    • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

  • Откручиваются винты крепления крышки корпуса.
  • Иногда необходимо дополнительно отпаять концы обмотки.
  • Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
    • в первом случае поможет замена контактов,
    • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
  • Теперь останется собрать втягивающее реле и проверить его работоспособность.
  • Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

Как проверить втягивающее реле стартера

Практически каждый владелец автомобиля сталкивается с проблемой запуска двигателя. Эта неприятность может происходить из-за ряда факторов про один из которых мы поговорим. Достаточно часто причиной невозможности завести машины является неисправность втягивающего реле стартера.

Прежде чем проверять реле стартера нужно в первую очередь убедится в исправности последнего. Для этого поворачиваем ключ зажигания и пробуем запустить мотор. Если же, при пуске стартер не срабатывает, а также слышны звуки щелчков, то это свидетельствует о исправности реле, но при этом сломан стартер.

Следующим вашим шагом является дальнейшая проверка. Вам необходимо замкнуть два контакта на задней крышке стартера. Это принудительная процедура его пуска. При этом электродвигатель начнет вращаться, что будет означать о нормальной работе этого элемента машины. Получается, что в таком случае неисправно реле.

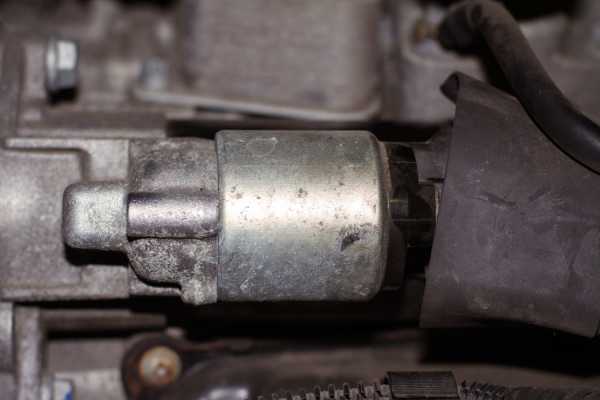

Бывают случаи, когда произвести проверку без снятия невозможно. Прочитайте инструкцию как снять стартер на вашей машине и после этого переходите к дальнейшей его диагностике. Нам понадобится исправная аккумуляторная батарея. Используем два провода: один провод подключаем на клемму «плюс» АКБ при этом второй его конец к контактному выводу стартера; вторым проводом соединяем «минусовую» клемму и массу стартера.

Вот таким образом вам нужно подключить стартер для его проверки

Как только контакты замкнуты – сработает реле в виде резкого щелчка. Если этого не произошло, то соответственно реле вышло из строя. Как правило, у него подгорают и залипают контакты. Их попросту нужно прочистить и привести в нормальный вид.
Рассмотрим признаки по которым можно определить неисправность втягивающего реле стартера:

  1. Гул в виде жужжания после запуска двигателя. Это означает, что стартер продолжает крутиться вместе с мотором. Такого быть не должно.
  2. Щелчок при запуске двигателя. При этом пуск последнего не происходит. В этом случае грешим на якорь стартера.
  3. Стартер крутится, но двигатель не вращается.

Последующая проверка технического состояния этого элемента автомобиля сводится к его разборке и чистке всех контактов. Однако в основном их конструкция является монолитной и проще всего произвести покупку нового элемента. При монтаже нового реле необходимо всегда отключать аккумулятор, дабы избежать короткого замыкания в электрической цепи авто.

Также смотрите видео по данной теме:

»

Отличная статья 0

smotri-dtp.ru

проверка реле стартера, как проверить реле стартера, замена реле стартера, поломалось реле стартера — что делать



 Каждый водитель сталкивался с ситуацией, когда автомобиль не заводиться. С такой проблемой могут столкнуться владельцы и старых авто и новых марок машин. Рано или поздно все детали, в какой — то степени изнашиваются и подлежат замене. Но если Вы как водитель знаете, где искать поломку, то Вы можете в таком случае сэкономить, так как Вы сможете определить причину поломки без специалиста. Поломаться может или стартер, или аккумулятор, или реле. Нас, в данном случае, интересует ситуация — поломка реле стартера.

  Давайте и приступим к информации о функциях, которые выполняют: стартер, втягивающее реле. А также ответим на вопрос: «каким образом можно проверить реле?  От чего зависит правильное действие механизма?».

  Итак, начнем

  Задача втягивающего реле стартера – это выталкивать бендекс и подача тока на мотор стартера. Говоря, на языке механическом, в процессе вращения стартера, бендикс выталкивается.

  Задача самого стартера — запускать двигатель. Фактически, этот элемент — самый главный элемент в машине.

  Чтобы рассмотреть вопрос: «с чего состоит реле?», а также для определения функций и всех деталей данного механизма — мы и подготовили следующий пункт.

Состав реле и как его механизм действует

   Втягивающее реле состоит из следующих деталей: корпуса, якоря, контактов, магнитов с обмотками и возражающей пружины.

   Работа реле выстроена на основах действия электромагнетизма.

   Такая деталь, как сердечник, сделана в виде трубки, внутри трубки находится якорь, там в свою очередь — вмонтирована обмотка проволки.



 С помощью электромагнитного поля создается ток в катушке — в этот момент происходит вход якоря в сердечник. Когда прекращается подача тока — якорь находится в свободном движении. Магнит представлен парой катушек: одна втягивающая, вторая — удерживающая. Втягивающая катушка подключается к мотору и клемме управления, а удерживающая — к выводу управления, она взаимодействует с корпусом. При подаче питания на контакт, в самой катушке, образуется такой физический процесс, как магнитная индукция, способствующая образованию магнитного поля. В следствии вышеописанного процесса, возвратная пружина сжимается под воздействием якоря, а бендикс — крутиться. Бендикс соединяет стартер с автомобильной АКБ. В тот момент, когда замыкают контакты, на втягивающую обмотку получает питание от клеммы «+», ток на катушке не образуется в это время, а на якорь воздействует поле катушки, которая удерживает, за счет этого якорь остается внутри.

 В процессе запуска силового агрегата автомобиля — происходит отключение питания, затем якорь попадает в свое изначальное положение при действии на него возвратной пружины, контакты размыкаются, в данном случае происходит следующий момент бендикс выходит из сцепления.

По каким причинам реле стартера приходит в нерабочее состояние?

1) Физический износ.

2) Если контактные пластины сгорели.

3) В следствии разрушения компонентов.

4) Когда обмотка сгорела.

Как вычислить поломку реле?

  Признаки: 1) Когда Вы запускаете двигатель, а отключение стартера не происходит, а значит, он находится в состоянии вращения и это не прекращается. При всем этом слышно характерное жужжание. 2) Вращается стартер после запуска, а двигатель — не запускается. 3) Когда Вы поворачиваете Ваш ключ, который находится в замке зажигания в его изначальное положение, Вам слышен щелчок стартера, но он — не начал вращаться.

Каким образом осуществить проверку реле стартера?

  Для осуществления проверки, Вам нужно провести демонтаж стартера с двигателя. Следующий шаг — приступите к выводу реле к выводу АКБ положительному, а корпус стартера — с отрицательным. В том случае, если стартер окажется в исправном состоянии — якорь будет выдвигать шестерню, а Вам будет слышен щелчок. В том случае, если Вы так и не услышите щелчок, то скорей всего это говорит о том, что втягивающее реле находится в неисправном состоянии.

 Причиной этого может послужить: перегорание контактов, заклинивание якоря (коррозия или грязь) или перегорание обмотки.

Что нужно делать для устранения поломки?

  Вам стоит начать из того, что Вам следует отключить питание от батареи аккумулятора. Ведь, пока подключена электрическая цепь — вытягивать и ремонтировать стартер по правилам техники безопасности запрещено. Игнорирование данного правила — приведет к замыканию, или к пожару проводки.

  Чтобы начать разборку Вам необходимо хорошо очистить стартер. Затем начать откручивание гайки щеточного узла с болта реле. Теперь переходите к процессу снятия контакта с болта. Приступите к откручиванию стяжных винтов, которые крепят реле к массе и вытягиваем реле. Далее, Вам нужно открутить торц гайки и приступить к его разделению на две части. Следующий шаг — это замена старого сердечника на новый. Когда это все Вы сделаете — собирайте все в обратном порядке и проведите установку втягивающего реле. Проведите проверку данного механизма и проведите его установку в машину.  Конечный этап данного процесса — это проверка Вами данного механизма и его деталей в работе. Проверку нужно проводить обязательно! Ведь Вы должны быть уверенными, что все сделано правильно и находится в исправном состоянии.



    Итак, давайте сделаем выводы, что первыми признаками поломки реле являются:

1) При запуске двигателя, стартер не может отключится. Он очень быстро вращается и слышен жужжащий звук.

2) При повороте ключа в замке зажигания, будет слышно щелчок, это будет говорить о том что устройство включено, но стартер будет находится при этом не в запущенном состоянии.

3) Стартер при повороте ключа работает в холостую, но двигатель при этом не вращается.

    Для устранения данной поломки, Вы можете воспользоваться помощью специалистов или же провести замену данной деталей — самостоятельно. Не забывайте при замене старого реле, но новое — нужно обращать внимание на качество купленной детали (еще при покупке).

    Когда Вы решаете проводить все работы самостоятельно: проверку, процесс разборки или ремонтные работы соблюдайте строго технику безопасности.

ru.megasos.com

Как проверить стартер? Диагностика неисправностей разными способами

Автомобильный стартер по своим размерам не может составить конкуренцию мотору или коробке передач, или хотя бы аккумулятору, однако не будь этого миниатюрного устройства в современном авто, все вышеперечисленные узлы были бы не более чем набором бесполезных агрегатов.Именно стартер выполняет пуск, старт двигателя, отсюда и название — стартер. Неисправности стартера ведут к неминуемым сложностям с запуском мотора, а порою и вовсе не позволяют сделать этого. Сегодня в рубрике «Как проверить?» я расскажу о стартере, о его неисправностях, причинах возникновения, а также способах диагностики этих самых неисправностей.

Что такое стартер я уже в двух словах рассказал, думаю, это устройство знакомо всем и нет смысла давать полное «книжное» определение этого узла. Вместо этого предлагаю поговорить о поломках стартера.

Неисправности стартера можно условно разделить на несколько категорий:

Механические. К этой категории следует отнести неисправности, вызванные критическим износом, а также поломки, связанные с повреждениями, нанесенными в результате ударов или других повреждений, причиненных механическим путем.

Электрические. К этой категории можно отнести нарушения в электросети, неполадки в подаче электропитания и т. д.

Признаки неисправности стартера:

  1. Стартер не крутит;
  2. Стартер крутит, но коленвал не вращается;
  3. Стартер щелкает, но не крутит;
  4. Стартер крутит очень слабо и мотор не может запуститься;
  5. Стартер крутит после того как мотор запущен.

Что проверять?

  • Проверить работу стартера в целом;
  • Проверить втягивающее реле;
  • Проверить якорь и щетки стартера;
  • Выполнить диагностику бендикса стартера.

Проверка стартера в целом

Чтобы проверить стартер в целом необходимо его снять. Затем, используя АКБ, подключаем к стартеру провода, как показано на фото. Если во время проверки стартер заработал и начал вращение, то можно сделать вывод, что причина не в нем и что стартер рабочий. Если же нет, продолжаем диагностику.

Проверка втягивающего реле

Подключаем одну «плюсовую» клемму к реле на корпусе стартера, а «минусовую» клемму цепляем на корпус стартера. После того как вы подадите ток на клеммы, рабочее втягивающее реле тут же выдвинет шестеренку наружу с характерным щелчком.

Проверяем якорь и щетки

Если предыдущие тесты не дали положительных результатов, следует продолжить проверку, следующие на очереди — щетки и якорь. Подаем напряжение 12 Вольт непосредственно на стартер, в обход втягивающего реле. Таким образом можно будет точно диагностировать неисправность обмотки якоря или щеток. Проверить щетки можно также при помощи мультиметра или обычной 12-вольтовой лампочкой. Подключаем провода к щеткодержателю и массе, если лампочка горит – щетки неисправны и подлежат замене.

Проверяем бендикс

Проверка бендикса также не требует особых навыков или инструмента. Берем бендикс и аккуратно закрепляем в тисках, и пробуем повернуть его, если муфта стартера поворачиваться только в одну сторону — бендикс исправен. Если же вращается в обе стороны, скорее всего, муфта неисправна.

Возможны ситуации, когда бендикс имеет серьезный износ, а его зубья слизаны или выкрошены, в таком случае бендикс просто не может войти в зацеп с маховиком. Выход один — замена бендикса стартера.

Стартер щелкает, но не крутит двигатель

Если во время попытки вы слышите отчетливые щелчки втягивающего реле, но мотор при этом не крутится, либо это происходит очень медленно и с трудом, то причина может быть следующая:

  1. Ротор цепляет «плюс» статора;
  2. Клинит втулка или вал двигателя;
  3. Имеется короткое замыкание обмотки (ротора или статора).

Если стартер вообще не крутит убедитесь, что:

При возникновении первых признаков неисправности стартера, тут же принимайте меры, любое промедление в итоге обернется против вас. В один «прекрасный» день, когда вы попытаетесь завести свой автомобиль, у вас просто ничего не получится и по «закону подлости» это произойдет именно тогда, когда вам ну оооочень нужен будет срочно автомобиль. Как только вы заподозрите, что стартер «барахлит» — проверьте его работоспособность и при необходимости замените его либо сами, либо обратитесь за помощью на СТО.

Текст: vopros-avto.ru

vopros-avto.ru

проверка устройства на работоспособность, не снимая его с машины, и оценка снятого втягивающего реле в домашних условиях

Для запуска двигателей внутреннего сгорания применяются электрические стартеры. Со временем узел изнашивается и может выйти из строя. Для правильного определения неисправности владельцу необходимо знать, как проверить стартер на работоспособность на автомобиле и в снятом состоянии.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности конструкции стартеров

Для запуска двигателей применяют три типа стартеров, различающихся конструкцией обмоток возбуждения:

  • последовательная;
  • смешанная;
  • от постоянных магнитов.

Стартеры с постоянным магнитом обладают небольшими габаритами и применяются для техники с двигателями малого объема и мощности. Новые модели стартеров, оснащенных неодимовыми магнитами имеют повышенную мощность, но стоимость изделий ограничивает распространение.

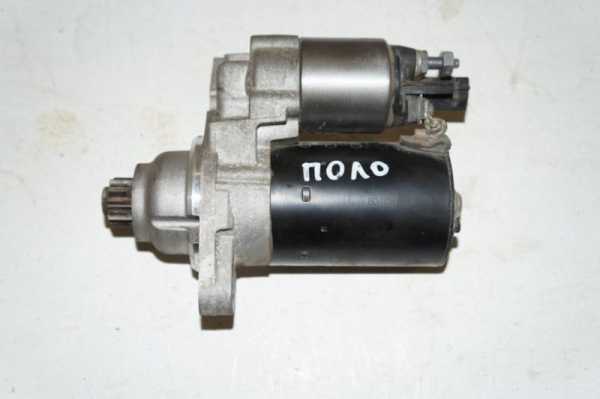

Редукторный стартер от автомобиля Поло Седан

Для обеспечения быстрого запуска требуется прокрутить вал с определенной частотой. Для обеспечения оборотов и сокращения габаритных размеров стартера применяются планетарные редукторы. Применение редукторов позволило уменьшить габариты устройств в 2 раза, что хорошо видно по приведенному ниже фото. Дополнительное уменьшение размеров достигнуто за счет внедрения деталей из полимеров и пластика.

Слева редукторный аналог, справа стандартный стартер от ГАЗ-21

Выходная шестерня, контактирующая с венцом маховика, располагается под передней крышкой либо висит консольно за пределами корпуса. Консольная схема используется в стартерах с подвижным якорем или в инерционных конструкциях. Концепция применяется при соосной установке тягового реле, а также при монтаже реле в крышке коллектора.

Пример консольного стартера

Основная масса стартеров имеет две подшипниковые опоры. Мощные и габаритные стартеры, развивающие более 1,5-2,0 кВт, оснащаются третьей опорой. Шестерня привода располагается между передней опорой и дополнительным подшипником.

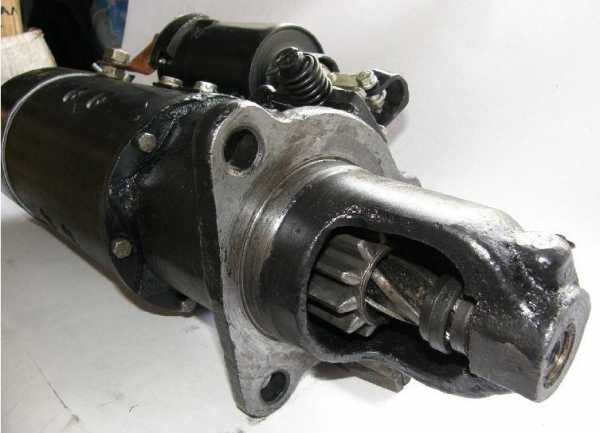

Стартер с дополнительной опорой

Классический коллектор имеет цилиндрическую форму и расположен на конце якоря. На современных стартерах встречаются торцевые коллекторные пластины, уменьшающие длину устройства и снижающие потребление меди.

Схема и принцип работы стартера

Стартер двигателя легкового автомобиля представляет собой электрический двигатель постоянного тока. Стартер ставится на картер двигателя, либо коробки передач в районе маховика. Крепление выполняется при помощи двух или трех шпилек. Такой способ фиксации обеспечивает корректное взаимное расположение узлов при обратной установке изделия.

Основные детали стартера

Основные детали стартера на схеме:

  1. Передняя крышка, служащая для крепления стартера к картеру сцепления. В крышке имеется отверстие, через которое проходит шестерня бендикса.
  2. Обгонная муфта или бендикс.
  3. Планетарный редуктор. Узел имеется не на всех моделях стартеров.
  4. Якорь электродвигателя.
  5. Корпус стартера с размещенным внутри статором.
  6. Управляющая вилка.
  7. Втягивающее электромагнитное реле.
  8. Щеточный узел.
  9. Графитовая щетка.
  10. Задняя крышка с установленной втулкой подшипника. Крышки и корпус стягиваются между собой 2-4 болтами, собирающими стартер в единый узел.

Принцип работы стартера автомобиля:

  1. При повороте ключа в замке зажигания включаются цепи зажигания. Дальнейший поворот ключа в позицию «старт» подает питание на обмотку реле 5. Подача питания выполняется через специальное коммутационное реле.
  2. Возникающее электромагнитное поле сдвигает якорь втягивающего реле 7. Якорь связан через рычаг 4 с обгонной муфтой 3, перемещающейся по валу стартера 2 по направляющим пазам.
  3. В определенный момент происходит введение шестерни муфты в зацепление с зубчатым венцом, установленным на маховике 12. При этом расположенная на подвижном якоре реле контактная пластина 7 замыкает цепь через контакты 8.
  4. Включается подача питания на обмотки электродвигателя 9. Якорь стартера 10 через шестерни прокручивает с частотой до 100 об/мин коленчатый вал 11 мотора и запускает его.
  5. После того как двигатель запустится и начнет набирать обороты, происходит автоматическое рассоединение шестерен. Разъединение происходит при помощи обгонной муфты.
  6. Ключ отпускается в положение включенного зажигания. Автомобиль готов к началу движения.

Визуализация работы стартера

Ряд автомобилей оснащен различного рода блокираторами запуска стартера. На автомобилях с механической трансмиссией может требоваться нажатие педали сцепления, предотвращающее пуск мотора на передаче. Автоматическая трансмиссия разрешает проводить запуск при постановке селектора в позицию нейтрали или парковки.

Стартер автомобиля предназначен для кратковременной работы, продолжительное использование устройства приводит к перегреву и выходу из строя.

Подробное визуальное объяснение принципов работы стартера продемонстрировано в видеоуроке, снятом для канала автора Михаил Нестеров.

Как снять стартер с автомобиля?

Стартер располагается на боковой части двигателя ближе к картеру сцепления. Трудоемкость снятия стартера зависит от плотности компоновки моторного отсека. На некоторых типах автомобилей демонтаж занимает до 3-4 часов.

Краткая последовательность шагов:

  1. Установить автомобиль над смотровой ямой для обеспечения доступа к нижним точкам крепления.
  2. Отключить клемму аккумулятора.
  3. Снять стальной или пластиковый лист защиты картеров двигателя и коробки передач.
  4. Иногда может требоваться демонтаж теплового экрана, защищающего узлы двигателя от нагрева теплом выпускной системы.
  5. Отвернуть нижний болт или гайку крепления стартера.
  6. Для доступа к верхнему болту возможно потребуется снятие аккумулятора с площадкой, воздуховодов двигателя или демонтировать кронштейны патрубков системы охлаждения.
  7. Отсоединить от стартера провода, клеммы которых прикручены к верхней части электродвигателя. Доступ к этим точкам может быть как сверху, так и снизу автомобиля.
  8. Выкрутить верхний болт или гайку крепления.
  9. Аккуратно вытянуть стартер с посадочного места. Для вывода узла на многоцилиндровых двигателях с V-образной схемой может потребоваться демонтаж колес, защитного локера, элементов выхлопного коллектора и опоры силового агрегата.
  10. Вынуть агрегат из моторного отсека вверх.

Каждый автомобиль имеет особенности конструкции, влияющие на трудоемкость снятия стартера. Рекомендуется выполнять демонтаж в условиях автосервиса, имеющего опыт работы и требуемый инструмент.

Ниже приведены фотографии демонтажа и разборки стартера Ниссан Альмера.

Основные признаки неисправности стартера

Симптомы, которые указывают на наличие проблем в работе стартера:

  • коленчатый вал не начинает вращаться, несмотря на работу стартера;
  • затрудненное вращение якоря стартера, сопровождаемое посторонними шумами;
  • медленное прокручивание вала с нормальным звуком, недостаточное для запуска двигателя;
  • стартер не реагирует на поворот ключа в замке зажигания;
  • ведущая шестерня стартер не выходит из зацепления с маховиком после пуска двигателя;
  • снижается мощность электродвигателя на прогретом силовом агрегате;
  • характерный запах гари, возникающий при работе стартера.

При проявлении подобных признаков желательно провести диагностику и ремонт стартера. Длительная эксплуатация неисправного узла приведет к полному выходу из строя.

Последовательность контроля работоспособности стартера

Порядок действий при проверке стартера:

  1. Перед началом проверки работоспособности стартера и цепей запуска необходимо проверить зарядку аккумулятора и, при необходимости, довести ее до нормы. Убедиться в надежности установки клемм и отсутствии на них следов коррозии и окисления.
  2. Проверить качество соединения массовых проводов с кузовом и стартером. Для этого требуется провести замер значения напряжения между отрицательной клеммой и кузовом или двигателем автомобиля. Тестовый прибор должен показать нулевое значение.
  3. На автомобилях, оборудованных электронными системами управления, следует провести компьютерную диагностику, которая покажет имеющиеся ошибки. Расшифровка кодов ошибок позволяет выяснить причины неисправности.
  4. Проверить исправность коммутационного реле или исправность цепей, отвечающих за включение втягивающего реле. Для проверки понадобится электрическая схема автомобиля с указанием точек подключения узлов.
  5. Проверить стартер и втягивающее реле на двигателе.
  6. При обнаружении неисправностей стартер снимается для ремонта и более тщательной проверки.

Проверка снятого с автомобиля стартера на работоспособность

При возникновении проблем с работой стартера требуется провести проверку узлов для определения причины поломки. Проверка стартера может проводиться в домашних условиях при помощи многофункционального тестового прибора или контрольной лампы.

Проверка включают в себя:

  • визуальный осмотр и очистка деталей;
  • проверку работы втягивающего реле;
  • замер сопротивления между обмоткой якоря и корпусом;
  • проверка сопротивления между ламелями коллектора якоря и сердечником;
  • контроль сопротивления между корпусом и обмотками статора;
  • дополнительные проверки деталей стартера.

Снятый с автомобиля стартер очищается от грязи при помощи мягкой волосяной щетки и затем протирается ветошью. Разборка осуществляется на слесарном верстаке. Демонтированные детали промывают и сушат. Для очистки обмоток применяется тряпка, смоченная бензином и продувка воздухом. Остальные детали допустимо мыть в щелочной ванне или при помощи керосина. Затем приступают к проверке и дефектовке узлов.

Диагностика втягивающего реле

Признаками неисправности реле являются:

  1. При повороте ключа в замке зажигания в позицию «старт» слышны щелчки, свидетельствующие о работе реле. Но стартер при этом не включается, яркость контрольных ламп и внешней световой сигнализации не меняется.
  2. При аналогичной ситуации наблюдается просадка напряжения — тускнеют лампы.
  3. После пуска двигателя продолжается вращение якоря стартера на повышенных оборотах.

Причинами неисправности реле являются:

  • обгорание контактов, из-за чего снижается или прекращается подача тока;
  • заклинивание якоря реле;
  • замыкание обмотки реле;
  • разрушение или просадка обратной пружины;
  • повреждение корпуса.

Проверка реле ведется по следующим шагам:

  1. Очистить контактные поверхности от грязи и окислов.
  2. Подключить реле напрямую к аккумулятору при помощи проводов с зажимами.
  3. Подать отрицательный сигнал на корпус стартера. Звук щелчка указывает на исправность реле, если никакого звука не подано — то реле неисправно.

Неисправности обмотки ротора

Наиболее частые проблемы с ротором (якорем) стартера:

  • пробивание обмотки на вал и далее на корпус стартера и автомобиля;
  • плохой контакт на точках соединения обмотки с коллектором из-за разрушения паяного соединения;
  • замыкание витков обмотки;
  • попадание металлической стружки и частиц щеток между ламелями коллектора;
  • выгорание одного или нескольких ламелей.

Для проверки якоря используется методика подачи напряжения на стартер минуя реле. Если вал не вращается, то требуется разборка стартера и детальная проверка состояния якоря.

Методики проверки снятого якоря:

  1. Пробой обмотки измеряется мультиметром. Возможна проверка состояния якоря при помощи контрольной лампы на 220 В. Устройство включается в бытовую сеть, один вывод подсоединяется к сердечнику, а второй — поочередно к ламелям коллектора.
  2. Повреждение паяных соединений обнаруживается при визуальном контроле детали.
  3. Износ коллекторной части также обнаруживается визуально. Глубина канавок между ламелями коллектора должна быть не менее 0,5 мм.
  4. Межвитковые замыкания возможно определить только в условиях специализированного сервиса, оснащенного прибором контроля.

Неисправности статора

К проблемам со статором относятся:

  • межвитковое замыкание;
  • пробой на корпус;
  • обрыв обмотки.

Для обнаружения повреждений используется тестирование мультиметром. Межвитковое замыкание диагностируется только специальным оборудованием.

Неисправности щеток и втулок

Щеточный узел может иметь неисправности:

  • износ, в результате которого щетки неплотно прилегают к коллектору;
  • заедание в направляющих.

Проверка щеточного узла заключается в измерении значения сопротивления между основной пластиной и держателем щеток. Исправный узел обладает сопротивлением, стремящимся к бесконечности. Если это условие не соблюдается, то имеется замыкание щеточного узла. Снятый щеточный узел требуется внимательно осмотреть на предмет трещин и сколов на графитовых элементах щеток. Рекомендуется проверить остаточную высоту деталей, при малом значении узел требуется заменить.

Вал ротора стартера опирается на медные или медно-графитные втулки, подверженные естественному износу. При появлении зазора происходит перекос ротора, который приводит к затрудненному вращению и неравномерному износу щеток. Работа электродвигателя с поврежденными втулками приводит к повреждениям обмоток или межвитковым замыканиям.

Неисправности бендикса и обгонной муфты

После демонтажа узла с вала стартера следует провести визуальный контроль состояния зубьев шестерни. Недопустимы глубокие забоины, выкрашивания и износ поверхностей зуба. На муфте не должно быть следов коррозии.

Проверка функционала устройства:

  1. Обернуть шестерню бендикса плотным материалом (картоном или материей).
  2. Зажать деталь за шестерню плоскогубцами или тисками.
  3. Попытаться руками провернуть кольцо муфты (расположенное за шестерней). Конструкция исправной муфты позволяет кольцу легко вращаться в одном направлении. Если поворот происходит с заеданиями или туго, а также получается вращать кольцо в противоположную сторону, то бендикс неисправен.

Бендикс стартера относится к числу неразборных и не подлежащих ремонту узлов. При повреждении он заменяется на новую деталь.

Другие поломки системы запуска

К другим поломкам стартера относятся:

  • повреждение электропроводки;
  • механические повреждения корпусов, крышек и соединительных деталей;
  • деформация или поломка вилки;
  • износ зубьев шестерни или направляющих канавок на валу.

Как проверить работу стартера, не снимая его с машины?

Работоспособность ряда узлов стартера можно проверить на автомобиле. Для этого применяется тестер или контрольная лампа. Проверка должна производиться с соблюдением техники безопасности, поскольку имеется риск нанесения травм.

Как можно проверить втягивающее реле стартера?

Тестирование работы реле производится по схеме:

  1. Проверить жгуты проводки реле на обрыв.
  2. Повернуть ключ в замке зажигания и попытаться включить стартер. Если нет характерного щелчка, то реле неисправно.
  3. Если есть щелчок, но пуска стартера не происходит, то необходимо проверить состояние контактных площадок. Для этого от реле отсоединяется сигнальный провод, идущий от замка. Затем соединяют подходящим металлическим стержнем (например, отверткой) клемму батареи и стартера, подавая ток мимо реле. Если якорь стартера вращается, то однозначно требуется ремонт или замена реле.

Проверка якоря стартера

Проверка работоспособности якоря производится путем подачи напряжения напрямую на стартер, минуя реле. Подключение выполняется толстыми медными проводами к клеммам аккумулятора. Если якорь стартера вращается, то узел считается исправным. В противном случае требуется демонтаж устройства, его разборка и полная диагностика.

Диагностика щетки, обмотки и бендикса стартера

Тестирование щеточного узла производится путем подключения лампочкой, рассчитанной на рабочее напряжение 12 В. Один вывод лампы подключается к держателю щетки, а второй замыкается на кузов. Об исправности щетки свидетельствует включение лампы. В противном случае требуется снятие и разборка стартера.

Простейшим способом тестирования состояния обмотки является подключение бытовой лампы на 220 В с мощностью 75-100 Вт. Лампа подключается последовательно между обмоткой и внешним корпусом. Один провод фиксируется на корпусе стартера, а второй подключается к выводным проводам обмоток. Если спираль лампы начинает светиться, то это указывает на пробой. Возможна проверка состояния мультиметром, работающим в режиме омметра. При подключении к исправной обмотке значение сопротивления должно находиться в пределах 10 кОм.

Для проверки бендикса применяется способ кратковременного включения стартера на передаче и зажатом рабочем тормозе. Стартер запускается на очень малый промежуток времени — менее 1 секунды. Если автомобиль дернулся, то узел исправен. Если начинается пробуксовка, сопровождаемая звуком вращающегося якоря — то требуется снятие стартера и замена бендикса.

Как проверить, берет ли на себя стартер ток?

Под термином «стартер берет ток» подразумевается просадка напряжения при попытке старта, но вращение коленчатого вала происходит с низкой частотой вращения. Для проверки требуется подключить вольтметр к положительной клемме батареи и кузову автомобиля. Если при попытке запуском наблюдается падение напряжения до 10 В и ниже, то это указывает на проблемы со стартером или проводкой. Нормальным считается снижение напряжения до 11,5-12,0 В.

Каких правил эксплуатации стартера следует придерживаться, чтобы он прослужил дольше?

Владелец автомобиля может продлить срок жизни стартера при соблюдении условий:

  1. Содержать моторный отсек в сухости. Отсутствие влаги не позволит появится и развиваться очагам коррозии на проводах и узлах стартера.
  2. Следить за изоляцией на проводах и клеммах стартера. Поврежденная проводка приводит к потерям тока и работе электродвигателя с перегрузкой.
  3. На автомобилях с механической коробкой запускать двигатель с выжатым сцеплением, что снижает нагрузку. Особенно это касается запуска при низкой температуре воздуха.
  4. Избегать попадания на стартер моторного масла, топлива или охлаждающей жидкости.
  5. Запрещается непрерывная работа стартера более 10 секунд. Между попытками пуска должно пройти не менее 30 секунд, необходимых для охлаждения электродвигателя и корректной работы аккумуляторной батареи.
  6. Нельзя использовать стартер для перемещения автомобиля даже на малое расстояние.
  7. Избегать движения по глубоким лужам.
  8. Контролировать напряжение на клеммах АКБ.
  9. Не включать стартер на работающем моторе. На ряде автомобилей используется защитное реле, не позволяющее включить стартер при вращающемся коленчатом вале двигателя.

Выполнение рекомендаций позволяет довести срок службы стартера без ремонта до 120-150 тыс. км и более.

Фотогалерея

На фото показаны этапы ремонта и дефектовки безредукторного стартера, хорошо видна конструкция узлов.

Видео

Видеообзор особенностей ремонта стартера предоставлен каналом автора Andrei Chernobrovkin.

 Загрузка …

avtozam.com

Как проверить стартер на работоспособность своими руками?

Стартер необходим любому автомобилю — именно с его помощью происходит запуск двигателя. Но так как это силовая машина, а при заклинивании ротора ток может увеличиться вплоть до 700 А, то он часто выходит из строя. И каждому водителю необходимо знать, как проверить стартер на работоспособность самостоятельно. И самое главное в этом деле — соблюдать технику безопасности, так как чрезмерный нагрев элементов может привести к воспламенению.

Система запуска двигателя

Любой автомобиль имеет два источника энергии — генератор и аккумулятор. Первый используется для подзарядки АКБ и питания всей электрики автомобиля при запущенном двигателе. Аккумулятор же используется для питания систем автомобиля на остановленном моторе. Но самое главное — он подает необходимый для прокручивания коленвала ток на стартер. При этом работают системы подачи топлива и зажигания. Все эти механизмы и устройства функционируют максимально синхронно, благодаря чему двигатель запускается очень быстро.

Для инжекторных моторов нормальное время запуска — 0,8 сек. И если это время больше, то потребуется полностью провести диагностику систем. Нужно обязательно знать, как проверить стартер на работоспособность.

ВАЗ-2110, как и большинство других автомобилей, нуждается в своевременной замене компонентов стартера. Щетки и втулки под действием силы трения и высокого тока изнашиваются, покрываются слоем нагара. Из-за этого увеличивается ток, потребляемый обмотками, в несколько раз.

Особенности конструкции стартеров

Любой стартер, используемый в легковых автомобилях, построен по классической схеме двигателя постоянного тока с параллельным возбуждением. В конструкцию входят следующие узлы и детали:

  1. Алюминиевый корпус.
  2. Передняя и задние крышки.
  3. Статорная обмотка.
  4. Ротор с обмоткой возбуждения.
  5. Медно-графитовые щетки.
  6. Бендикс.
  7. Обгонная муфта.
  8. Шестерня.
  9. Втулки в передней и задней крышках.
  10. Втягивающее реле.

Важные элемент — это втягивающее реле, оно выполняет сразу две функции — производит коммутацию силовых контактов и вводит в зацепление шестерню на обгонной муфте с венцом маховика. Втулками передается минус питания на обмотку ротора. А еще, благодаря этим втулкам, изготовленным из сплава меди, обеспечивается минимальное трение, что увеличивает КПД механизма.

Как снять стартер с автомобиля?

Так как проверить работоспособность снятого стартера намного проще, нежели установленного на автомобиле, потребуется провести демонтаж. Для этого вам потребуется наличие набора ключей, отвертки. В общих чертах процедура снятия выглядит так:

  1. Отключаете от аккумуляторной батареи минусовой провод. Обратите внимание на то, что к стартеру подходит толстый провод питания, на нем нет никакой защиты (плавкой вставки). Поэтому кратковременный контакт провода с кузовом автомобиля может вызвать перегрев аккумулятора и его взрыв. Будьте бдительны и всегда соблюдайте технику безопасности!
  2. На втягивающем реле имеется три вывода — два силовых (толстые провода гайками прикручены) и один тонкий для управления обмоткой. Сначала вытягиваете штекер подключения провода управления.
  3. Ключом «на 13» выкручиваете гайку, которой крепится силовой провод, идущий от аккумулятора к контакту на втягивающем реле.
  4. Следующий шаг — выкрутить все болты крепления стартера. Обычно их 2-3 штуки, не больше. Но есть небольшие нюансы у различных автомобилей. Так, на ВАЗ 2101 — 2107 нижний болт крепления находится в труднодоступном месте, выкрутить его можно только с помощью головки, удлинителя и кардана.

После снятия стартера обязательно проведите его визуальный осмотр, чтобы выявить механические повреждения. На корпусе не должно быть вмятин, трещин, пробоин — это может привести к повреждению обмоток, попаданию внутрь пыли и воды.

Диагностика втягивающего реле

Сразу необходимо проверить работоспособность втягивающего реле:

  • Для этого снимаете его, выкрутив отверткой болты крепления.
  • Ключом «на 13» выкручиваете гайку, которой крепится нижний контакт реле к выводу обмотки.
  • Устанавливаете внутрь тягового реле сердечник с пружиной, придерживаете рукой, чтобы он не выпал.
  • Нужно подать напряжение на вывод втягивающей обмотки. Если сердечник не втянулся, то реле неисправно, его проще заменить. Но если втянулся, то можно судить о том, что обмотка в исправном состоянии.

Вот как проверить работоспособность стартера ВАЗ-2109 и любого другого автомобиля своими руками. Очень часто поломка кроется в тяговом реле.

Если не запускался стартер, не издавал никаких звуков, то это говорит о том, что может быть поломка в силовых контактах. Для этого нужно воспользоваться простейшим пробником для прозвонки цепей.

Подключите мультиметр к силовым контактам тягового реле, полностью вдавите сердечник внутрь руками или подав на обмотку ток. Если при этом мультиметр показывает, что есть контакт, то тяговое реле полностью исправно, потребуется поломку искать внутри стартера.

Неисправности обмотки ротора

Простейший способ проверить исправность стартера — подать ток от аккумулятора непосредственно на силовой контакт в обход тягового реле. Это позволит узнать, как ведет себя электродвигатель, подает ли он какие-либо признаки жизни.

Но перед тем как проверить работоспособность стартера от аккумулятора, старайтесь использовать только толстые медные многожильные провода в хорошей изоляции.

Если не вращается ротор, то придется проверить и его. У него чаще всего случаются такие неисправности:

  1. Загрязняются ламели — контакты, по которым передается ток на обмотку ротора. Для избавления от такой поломки достаточно очистить тонким лезвием ножа промежутки между контактами.
  2. Появляется короткое замыкание — нарушается изоляция обмотки, в результате чего провод электрически соединяется с металлическим ротором.
  3. Появляется межвитковое замыкание — выявить эту поломку труднее всего, для диагностики необходимо использовать мегомметр. Мультиметром сделать проверку невозможно.

Самый простой способ сделать ремонт — это установить новый ротор. Производить перемотку обмотки проблематично, так как сложно найти подходящий провод.

Неисправности статора

Статор — это неподвижная часть, обмотка которой состоит из четырех частей. Провод применяется толстый, чтобы обеспечить максимальный крутящий момент. Перед тем как проверить снятый стартер на работоспособность, обязательно удостоверьтесь в том, что его обмотки не замкнуты на корпус. Сделать это можно простым мультиметром. Переведите его в режим «прозвонки» и проверьте, есть ли контакт между концами обмоток статора и корпусом.

Если нет контакта, то удостоверьтесь, что в обмотках нет обрыва. Поломки в целом такие же, как у ротора, смысла в перемотке нет, проще заменить статор заведомо исправным. Но если в стартере 90% элементов требует замены, то лучше купите новый в сборе — выйдет немного дороже, зато не придется перебирать все по винтикам.

Неисправности щеток и втулок

При помощи щеток передается ток на роторную обмотку стартера. Все четыре статорных обмотки соединены последовательно-параллельно, как показано на схеме, предложенной ниже.

Если будет повреждена одна обмотка статора, то питание на ротор не будет подаваться в полной мере. А если будут неисправны щетки, то питание на обмотку возбуждения не поступит. Так как проверить стартер на работоспособность от АКБ не получится, снимите заднюю крышку и щеточный узел.

Если имеется сильный износ, установите новые щетки — они продаются отдельно, приобрести их можно в любом магазине. Желательно заменить втулки, так как по мере износа они приобретают форму эллипса. Из-за этого существенно увеличивается трение. Также увеличивается потребляемый ток из-за ухудшившегося контакта. Старая втулка выбивается из задней крышки молотком и оправкой подходящего размера.

Бендикс и обгонная муфта

Обгонная муфта — это устройство, которое позволяет вращаться шестерне привода только в одну сторону. Неисправность этого узла характеризуется тем, что стартер вращается очень быстро, слышен звук, с которым шестерня входит в зацепление с венцом, но вращение коленчатого вала не происходит.

С помощью бендикса производится перемещение муфты и шестерни по оси ротора. На роторе имеются спиральные шлицы. Бендикс приводится в движение втягивающим реле.

Другие поломки системы запуска

Теперь, когда разобраны все поломки и выяснено, как проверить стартер на работоспособность, можно упомянуть про одну особенность. Дело в том, что очень часто венец маховика изнашивается и запуск двигателя становится невозможен — шестерня стартера не цепляет зубья. Можно исправить это бесплатно, достаточно только снять коробку скоростей, сбить венец, прогреть его и установить обратной стороной на маховик.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
