Как проверить втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

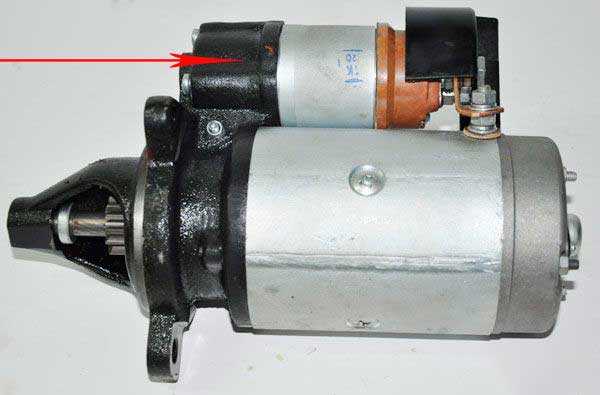

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

  • Износ его элементов;
  • Выгорание контактных пластин, установленных в крышку корпуса;
  • Обрыв или перегорание обмотки катушек реле;
  • Заедание якоря.

Появление этих неисправностей может вылиться:

  1. В несрабатывание стартера при запуске;
  2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
  3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

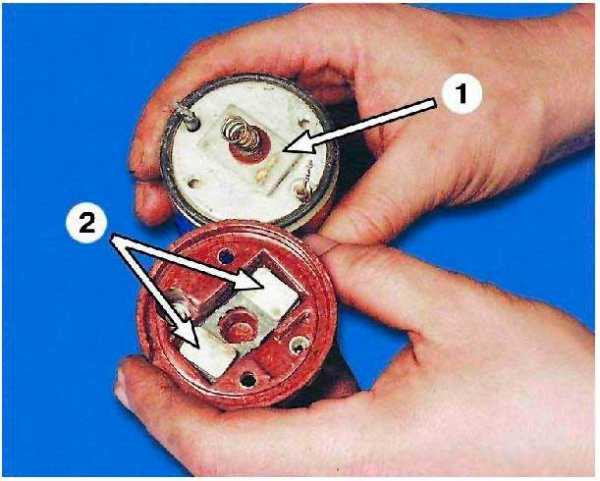

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

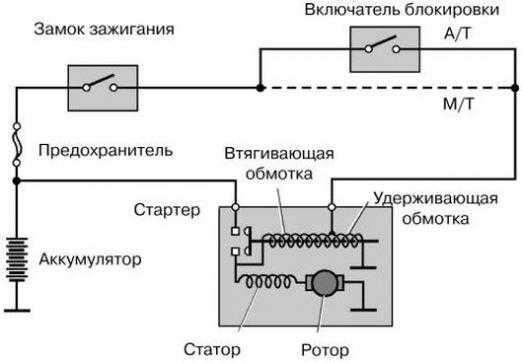

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

x7.by

Втягивающее реле стартера: ремонт, замена. Как проверить?

За успешный запуск двигателя отвечает втягивающее реле стартера. Ситуация, когда отсутствует реакция на поворот ключа в замке зажигания, знакома многим автолюбителям. Под капотом раздаются жужжание электромотора, сухие щелчки, а то и вовсе царит тишина. Результат один – машина не заводится.

Содержание этой статьи

Это может говорить о том, что неисправна одна-единственная деталь, которая одновременно выполняет две функции:

  • Замыкает цепь основного электромотора стартера, приводя во вращение его ротор.
  • Создаёт усилие на вилке, перемещающей по валу ротора бендикс. Шестерня бендикса входит в зацепление с зубчатым венцом маховика ДВС и передаёт крутящий момент от электромотора на коленчатый вал.

В дальней дороге не всегда есть возможность воспользоваться услугами ремонтной мастерской или вызвать на помощь выездную бригаду специалистов. Приходится справляться своими силами. Чтобы не оказаться полностью беспомощным, необходимо изучить принцип работы стартера и втягивающего реле и их устройство. Начнём по порядку.

Конструкция стартера

Агрегат, используемый для запуска двигателя автомобиля, по своей сути является компактным и мощным электродвигателем, конструкция которого дополнена несколькими специфическими деталями:

  • Расположенным на валу якоря бендиксом (обгонной муфтой), необходимым для передачи крутящего момента от электромотора на коленчатый вал ДВС.
  • Вилкой, продольно перемещающей муфту по валу якоря. Она установлена в передней крышке (маске) стартера.
  • Втягивающим реле, приводящим в движение вилку и замыкающим электрическую цепь, по которой ток поступает на обмотки электромотора. Оно, как и вилка, установлено на передней крышке.

Передача крутящего момента к бендиксу может производиться напрямую или через повышающий крутящий момент планетарный редуктор, который монтируется в основном корпусе узла, его передней или задней крышке.

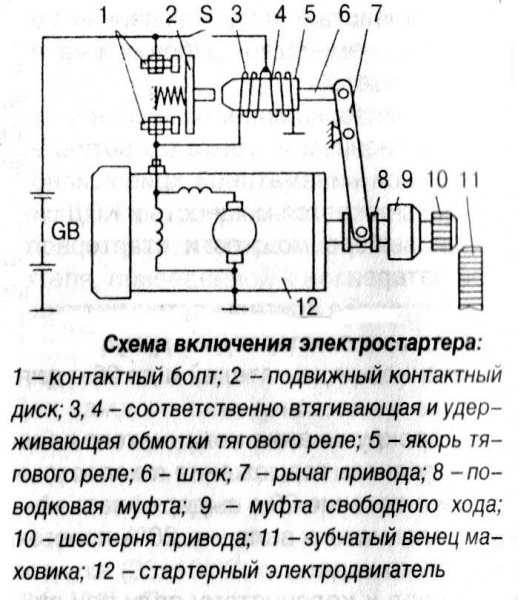

Схема втягивающего реле стартера

Устройство втягивающего реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

  1. Сердечник, который также называют якорем или ротором. Сердечник изготавливают из магнитного либо намагничиваемого сплава, либо выполняют в виде стального стержня с обмоткой.
  2. Приводной шток, закреплённый на сердечнике.
  3. Возвратная пружина якоря.
  4. Замыкающий шток с расположенной на нём контактной пластиной.
  5. Пружины сжатия и возврата контактной пластины.
  6. Втягивающая обмотка.
  7. Удерживающая обмотка.
  8. Задняя крышка реле, изготовленная из диэлектрического материала, чаще всего пластика.
  9. Проходящие сквозь крышку болты с расположенными на их внутренних концах контактными пластинами. С одного из этих болтов ток подаётся на втягивающую и удерживающую обмотки.
  10. В некоторых случаях имеются одна или две дополнительные клеммы для подачи напряжения на обмотки.

Узел в сборе крепится винтами или болтами к передней крышке (маске) стартера.

Принцип работы стартера и втягивающего реле

От описания устройства перейдём к принципам его работы. В тот момент, когда вы поворачиваете ключ в замке зажигания, происходит следующее:

  • Замыкаются клеммы контактной группы. Ток подаётся на болты контактных пластин, а через них на обмотки.
  • Образовавшееся на обмотках электромагнитное поле двигает сердечник в направлении задней крышки.
  • Сердечник тянет за собой конец вилки, закреплённой в маске стартера. Вилка перемещает бендикс (обгонную муфту), расположенный на валу основного электродвигателя стартера.
  • Бендикс входит в зацепление с зубчатым венцом коленчатого вала.
  • Замыкающий шток под давлением на него сердечника смещается назад и перемыкает контактные пластины.
  • Ток поступает на обмотки основного электромотора. Якорь вращается и приводит в движение коленчатый вал ДВС.
  • После прекращения подачи напряжения детали узла под воздействием возвратных пружин возвращаются в исходное положение.

При выходе узла из строя стартер перестаёт нормально функционировать и возникают проблемы с запуском двигателя автомобиля. Среди возможных неисправностей:

  • Механические повреждения.
  • Обрыв в обмотке.
  • Обгорание или разрушение замыкающих пластин.

Мало изучить устройство и понять, как работает механизм. Желательно научиться выявлять и устранять поломки.

Втягивающее реле стартёра. Устройство и принцип работы. Видео:

Признаки неисправности втягивающего реле стартера

Приступать к диагностике и ремонту следует при появлении первых тревожных симптомов. Это позволит существенно снизить расходы на ремонт и избежать серьёзных неприятностей. Перечислим основные симптомы:

  • Стартер крутит вхолостую, коленчатый вал не вращается.
  • В районе реле раздаются щелчки, но электромотор не работает.
  • Двигатель завёлся, но бендикс не выходит из зацепления с зубчатым венцом маховика коленвала.
  • Реакция на поворот ключа в замке зажигания или нажатие кнопки «Старт» отсутствует полностью.

Существует ряд первичных причин, по которым не срабатывает втягивающее реле стартера.

Прежде чем двигаться дальше, следует убедиться в исправности электропроводки, проверить предохранители и контактную группу замка зажигания.

Вполне возможно, что именно они являются источником возникших проблем.

Как снять втягивающее реле?

Не стоит пытаться искать и устранять неисправность непосредственно на автомобиле. Значительно проще сделать это, полностью демонтировав стартер. Для этого придётся:

  • Отключить аккумулятор, сняв с него клеммы. В противном случае в ходе работ может случиться короткое замыкание, в результате которого АКБ и другие электрические компоненты выйдут из строя.
  • Отсоединить электропроводку от втягивающего реле.
  • Отвернуть болты, которыми стартер крепиться к двигателю автомобиля, и извлечь деталь.

Лишь после этого можно переходить к диагностике, снятию, ремонту или замене интересующего нас узла. Первая проверка выполняется без предварительной разборки. Для её выполнения:

  • Подают ток от плюсовой клеммы аккумуляторной батареи на контакты втягивающего реле.
  • С помощью провода перемыкают корпус детали (массу) с минусовой клеммой АКБ.

Когда всё исправно, электродвигатель начнёт вращаться, а бендикс выдвинется вперёд. При прекращении подачи напряжения электромотор прекращает работу и муфта возвращается в исходное положение. Но могут быть и другие варианты:

  1. Электродвигатель работает, бендикс выдвигается, но назад не возвращается.
  2. Бендикс выдвигается, но электромотор не включается.
  3. Реле щёлкает или вовсе не срабатывает. Бендикс неподвижен. Стартер не крутит.

Но это всё симптомы, а необходимо выявить причины неисправностей. Для их поиска необходимо демонтировать реле, отвернув болты крепления к крышке и аккуратно отсоединив шток от вилки.

В некоторых случаях это удаётся сделать, лишь сняв переднюю крышку целиком.

Проверка втягивающего реле стартера. Видео:

Как проверить втягивающее реле стартера?

Причиной того, что муфта не возвращается в исходное положение, являются механические поломки – повреждение штока, сердечника, возвратных пружин. Деталь однозначно подлежит замене. В остальных случаях можно продолжить проверки и попытаться вернуть узлу утраченную работоспособность. Проверка втягивающего реле стартера выполняется в несколько этапов:

1. Подсоединяем клеммы обмоток и контактных пластин к плюсу аккумулятора, а корпусом реле касаемся минуса. Шток перемещается? Переходим к следующему этапу диагностики.

2. С помощью мультиметра замеряем сопротивление между контактами обмоток. В сети выложено немало видео, где показано, как производятся подобные замеры. Их авторы делают всё, в принципе, правильно. Только забывают сказать, что параметры сопротивления в зависимости от модели стартера различны.

В поисках точных показателей приходится изучать техническую документацию.

Если доступа к достоверным данным нет, придётся исходить из того, что не должно быть ни обрыва, ни сопротивления, превышающего 10 Ом.

Восстановить обмотки самостоятельно, да ещё в полевых условиях, не получится. Тут наверняка потребуется новая запчасть. Но если показатели сопротивления в норме, проверяем дальше.

3. Подсоединяем щупы мультиметра к силовым клеммам реле. Вставляем и утапливаем до конца сердечник. Показатели не должны существенно отличаться от тех, что получены при замере сопротивления на удерживающей обмотке. Разница в показаниях говорит о повреждении контактных пластин.

В последнем случае можно попытаться разобрать узел и почистить контактные пластины. Для этого, как минимум, конструкцией детали должна быть предусмотрена возможность разборки.

Ремонт втягивающего реле стартера своими руками

Самостоятельный ремонт требует определённых навыков. Браться за дело, не имея ни опыта, ни необходимого инструмента не стоит. Строго говоря, установка новой детали всегда предпочтительнее, чем ремонт вышедшей из строя.

Но иногда просто нет другого выхода. Например, если поломка произошла в дороге, вдали от магазинов запасных частей.

Если вы решились на ответственный шаг, придётся сначала удалить грязь с поверхности узла, воспользовавшись жёсткой щёткой и тряпкой, смоченной в керосине, уайт-спирите и т. п. После этого производится внешний осмотр на предмет ознакомления с устройством корпуса реле.

Ремонт и замена катализатора своими руками. — здесь больше полезной информации.

Как разобрать втягивающее реле стартера?

Вскрывать завальцованный корпус нет никакого смысла. Это сложная процедура с непредсказуемым результатом. Но, если производитель предусмотрел возможность вскрытия втягивающего реле, закрепив его заднюю крышку отдельными винтами или гайками на силовых клеммах, то доступ к контактным пластинам не станет серьёзной проблемой. Достаточно отвернуть крепления и подцепить крышку с помощью ножа или отвёртки.

Чистка контактов и замена отдельных деталей

После снятия крышки вы сможете оценить состояние контактных пластин. Нагар или окисление следует удалить, воспользовавшись наждачной бумагой. Повреждённые пружины, если таковые имеются, можно попытаться заменить, подобрав подходящие по размеру и характеристикам. Подбор пружин – дело весьма сложное. Приходится замерять не только размеры, но и развиваемое усилие. Сделать это, не имея в своём распоряжении специального оборудования, не получится.

Закончив ремонт, помещаем крышку на место, смазав место соединения герметиком, закрепляем её и производим повторную проверку. Убедившись, что все параметры находятся в норме, устанавливаем реле на стартер и выполняем окончательную сборку.

Говоря по совести, надолго такого ремонта не хватит. Пластины со временем выгорают, истончаются и уже не способны обеспечить надёжный контакт. Ещё раз отмечаем, что такие работы целесообразно проводить лишь в тех ситуациях, когда нет доступа к запасным частям. В остальных случаях правильным решением становится замена втягивающего реле стартера на новую и заведомо исправную деталь.

autoot.ru

Втягивающее реле стартера: признаки и причины неисправности, проверка

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.
Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

voditelauto.ru

Как проверить втягивающее реле стартера ВАЗ 2110

Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.

Устройство втягивающего реле и принцип функционирования

В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.

В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.

Распространенные поломки втягивающего реле

Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:

Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Статья была опубликована в паблике Машины. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. vk.com/cars.best Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

Тюнинг и ремонт ВАЗ 2110

Сегодня мы поговорим о стартере ВАЗ 2110, а именно о том, как его проверить. Перед тем как снимать стартер, нужно определиться, действительно проблема в нем.

Возможные неполадки стартера:

Если вы пытаетесь завести автомобиль, но не происходит никаких звуков, убедитесь, что аккумулятор не разряжен(проверьте прибором, напряжение должно быть не меньше 12 В), а также проверьте, чтобы был хороший контакт проводов на АКБ. Иногда места посадки проводов окисляются. Если вы видите следы окисления, то почистите клеммы и контакты на АКБ. Для чистки используйте мелкую наждачную бумагу или нож.

Если вы заводите авто, но опять-таки двигатель не заводится, но при этом слышны щелчки тягового реле (при этом аккумуляторная батарея хорошо заряжена), то тут два варианта – неисправность контактов реле, либо неисправность электродвигателя стартера.

Если вы пытаетесь завести авто и при этом не слышно щелчков тягового реле, то скорей всего неисправность в тяговом реле, или же обрыв проводки.

Если вы слышите, что стартер крутиться, но очень медленно, то опять таки проверьте напряжение, которое выдает АКБ. Это можно сделать при помощи прибора. Напряжение не должно быть меньше 12 В.

Ну и наконец, если вы убедились, что АКБ заряжен и проблем с проводкой нет, то снимите стартер вместе с тяговым реле, для более детальной проверки.

Какой инструмент нужен для проверки стартера ВАЗ 2110? Тут совсем просто, понадобится плоская отвертка и высоковольтные провода с крокодилами (в народе они называются провода для «прикуривания»).

Как проверить стартер ваз 2110:

Первым делом нужно проверить, чтобы муфта свободного хода легко перемещалась по валу. Это можно проверить с помощью отвертки.

Если она ходит свободно, то следующим этапом проверяем ход шестерни. Также с помощью отвертки пробуем ее провернуть. Шестерня должна легко вращаться относительно ступицы муфты по направлению вращения якоря. В обратном направлении шестерня ни в коем разе не должна проворачиваться.

Для проверки работоспособности втягивающего (тягового реле) нужно выполнить следующие действия:

Берем высоковольтные провода с крокодилами. Один из проводов подкидываем так: один конец на минус аккумулятора, другой конец на корпус стартера. Второй провод одним концом подключается к плюсу на АКБ, а другим – на вывод управляющего провода втягивающего. При таком подключении произойдет щелчок и муфта привода выдвинется. Если так произошло, то с втягивающим все в порядке. Если нет, то замените втягивающее реле.

Теперь проверим работу электродвигателя стартера. Для этого не трогайте все провода, которые подключали в пункте выше. Единственное, что нужно поменять, это убрать высоковольтный провод с управляющего ввода тяговым реле и подключить его на нижний контактный болт тягового реле. При таком подключении якорь стартера будет крутиться со скоростью 5000 оборотов в минуту. Если этого не произошло, значит неполадки кроются в электродвигателе стартера. Следовательно, его нужно починить, или же заменить.

Как проверить втягивающее реле стартера ВАЗ 2110

Проблемы с пуском автомобиля, странные звуки или «гудение», после проворота ключа в замке зажигания — симптомы, характерные для поломки втягивающего стартерного реле. Поломка не всегда проявляется сразу. Какое-то время устройство работает нормально, не признавая признаков неисправности. Но в определенный момент все меняется, и мотор отказывается заводиться.

В такой ситуации, лучший путь — замена втягивающего реле. Вопрос в том, как это сделать на автомобилях ВАЗ-2110 (смотрите видео, как проверить и как заменить втягивающее реле, ниже) . Неисправность может проявлять себя по-разному, а именно: отсутствием каких-либо действий, при попытке пуска мотора, появлением щелчков реле, бездействием стартера и так далее.

Каким бы ни был симптом, замена реле стартера на ВАЗ-2110 не так сложна, как кажется. При этом не нужно тратить деньги на СТО — всю работу можно сделать самостоятельно, своими руками.

Что стоит знать о втягивающем реле

Электрический мотор стартера отечественной «десятки» включается дистанционно, посредством сцепления венца махового механизма и бендикса. Это возможно, благодаря действию втягивающего реле стартера, состоящему из следующих узлов:

  • Двух катушек. Одна из них — втягивающая (соединяется элементом управления), а вторая — удерживающая (подсоединена к управляющему выводу).
  • Трех систем (магнитной, контактной и возвращающей).
  • Трубы с якорем. Устройство представляет собой сердечник, в котором находится обмотка из меди. Концы провода выводятся на клеммник. Один из проводов подключен к электрическому мотору и управляющему контакту, а второй — к управляющему выводу и корпусу.

Лучшее решение, в случае выявления неисправности — замена реле стартера. Главное здесь внимательно подойти к диагностике и убедиться, что причина именно в стартере. Это логично, ведь проблемы с пуском часто связаны с другими неприятностями — разрядкой АКБ автомобиля, нарушением целостности проводов, появлением окалин, ухудшением качества соединения контактов и так далее.

Как проверить стартер

Чтобы убедиться в работоспособности или неисправности стартера, вам потребуется аккумулятор и пара проводов. Первым шагом, демонтируйте стартер, после чего берите первый провод и подключайте его к «плюсу» источника питания и одному из выводов втягивающего реле. Второй провод крепите на «минусовую» клемму и соединяйте с массой стартера. Наличие щелчка свидетельствует об исправности «бендикса».

Обратите внимание на характер звука. В идеале, щелчок должен быть быстрым и резким. Если же он затянутый и вялый, можно с уверенностью говорить о неисправности механизма.

Видео: Проверка втягивающего реле и контактов стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Если проверки показали поломку стартера, направляйтесь в магазин для выбора и покупки подходящей запчасти. Если устройство имеет неразборной корпус, достаточно будет замены втягивающего реле. В ситуации, когда на машине установлен разборной стартер, действуйте так:

  • Скручивайте винты, которые стягивают крышку кожуха реле. В ряде случаев, используйте паяльник для отсоединения проводов обмоток (если они не дают снять крышку).
  • Проверяйте состояние силовых контактов. Часто именно они являются причиной неисправности. Лучшее решение — установить новую контактную группу. В ситуации, если повреждение контакта незначительное, обработайте поверхность с помощью наждачной бумаги, с мелким «зерном».
  • Собирайте изделие по обратному алгоритму.

Как выбрать новое втягивающее реле

Учтите, что втягивающее реле находится в подкапотном пространстве и смонтировано прямо на стартере. Как только вы нашли устройство, остается его поменять. Чтобы исключить ошибки в замене реле стартера, снимайте старый узел и берите его с собой в магазин. Так вы исключаете риски купить неподходящую деталь. Кроме того, производители ставят на втягивающих реле специальную маркировку, что упрощает выбор.

Фиксация детали производится с помощью 3-х винтов. Во избежание сложностей в будущем, купите по четыре медные гайки и шайбы. Преимущества таких изделий — устойчивость к пригоранию, что упрощает последующее скручивание.

Как поменять втягивающее реле

Для замены втягивающего реле на «десятке», подготовьте инструмент и сделайте ряд подготовительных мероприятий.

Для начала, отбрасывайте массу («минус») автомобиля, с помощью ключа на «десять». После демонтажа контакта, находите стартер, который смонтирован в нижней части моторного отсека (в промежутке между системой охлаждения и блоком двигателя). Далее, действуйте так:

  1. Подключайте к втягивающему реле пару проводов, после чего отбрасывайте красный провод (приходит от разъема типа «папа»).
  2. Сзади реле скручивайте пару гаек, с помощью ключа на «тринадцать».
  3. Берите отвертку с плоским «жалом» и, с ее помощью, отбрасывайте шнур от передней части крепежа.
  4. Освобождайте реле, после чего убирайте его в сторону.

Выполняя эту работу, следите, чтобы сердечник оставался внутри, а пружинка реле не вываливалась наружу. Этот момент, в процессе замены втягивающего реле, вызывает наибольшую сложность у автовладельцев. Для монтажа новой детали, выполняйте те же мероприятия, но по обратному алгоритму. Учтите, что старый сердечник остается на месте, поэтому монтаж нового реле производится без него, но с новой пружиной.

  1. Теперь берите отвертку с плоским «жалом» и прикручивайте провода в передней части реле.
  2. Далее соединяйте с проводами и вкручивайте гайки с помощью ключа на «тринадцать».
  3. На завершающем этапе протягивайте гайки, фиксирующие питающий провод и подключенные к разъему типа «папа».

Как видно, замена реле стартера не вызывает сложностей даже у новичка. Для успешного выполнения работ требуется немного — инструмент, время и четкое следование инструкции. При появлении сложностей, всегда можно воспользоваться фото- или видеоматериалами.

Видео: Замена втягивающего реле стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Как проверить реле стартера

Реле стартера важная деталь, отвечающая за включение двигателя автомобиля, синхронизацию работы всех деталей и распределение электроэнергии. Проверить его работоспособность не сложно, однако требует выполнения всей инструкции.

Содержание статьи:

  • Как устроен механизм
  • Частые неисправности
  • Процедура проверки
  • Меняем механизм
  • Цена ремонта
  • Видео

Стартуя двигатель автомобиля, не каждый водитель задумывается, с чего начинается этот непростой процесс. Реле стартера играет не последнюю роль в этой цепочке, а его поломка зачастую останавливает автомобиль. Процесс замены не столь сложный как кажется на первый взгляд, но для этого рассмотрим составные части, принцип работы и сам процесс ремонта.

Понятие и принцип работы реле стартера

Втягивающее или тяговое реле стартера необходимый атрибут каждого автомобиля. Оно работает в паре со стартером двигателя и выполняет важную функцию. В механизме запуска двигателя помимо реле стартера присутствуют шестерня и маховик. Именно посредством реле стартера шестерня и маховик зацепляются и в момент запуска выводиться из зацепления. Это необходимо для того, чтобы сам стартер работал правильно и служил долго.

Втягивающее реле стартера состоит из таких основным компонентов, как корпус реле, якорь, пружина, обмотки с электромагнитом и пара контактов.

Принцип работы реле стартера состоит в том, что при включении ключа зажигания образуется магнитное поле, которое перемещает якорь в корпус. Затем магнитное поле перестает действовать, однако катушка создает свое поле, не позволяющее якорю вернуться в исходное положение. Затем вместе с якорем перемещается шестерня бендикса, и наконец происходит его зацепление с маховиком.

После этого происходит замыкание контактных пар, вследствие чего образуется ток, который начинает вращать ротор вместе с маховиком. Для того, чтобы отцепить шестерню вместе с якорем, в действие приходит реле стартера. С его помощью отключается магнитное поле, и таким образом якорь вместе с шестерней приходят в изначальное положение.

Основные неисправности реле стартера

Как и любая другая деталь, у реле стартера могут возникнуть технические неполадки в работе. Они могут проявляться следующим образом. Самая явная причина неисправности состоит в том, что стартер попросту не срабатывает и таким образом двигатель не запускается. Противоположная проблема состоит в том, что стартер не прекращает свою работу после запуска двигателя.

Это также сигнализирует о проблеме в механизме. Также зачастую у стартера недостаточно оборотов, чтобы раскрутить маховик и таким образом включить его. Еще одним поводом для беспокойства служит отсутствие щелчка при срабатывании ключа зажигания, который сигнализирует о том, что якорь был втянут в корпус, и шестерня зацеплена с маховиком. Если его нет, значит механизм не сработал. Однако бывают случаи, когда щелчок срабатывает, однако устройство стартера так и не заработало. Проблема скорей всего кроется в выгорании контактных пар.

Причин для вышеперечисленных проблем может быть множество. В первую очередь, в глаза может бросаться явный износ деталей, которые не дают стартеру правильно работать. В данном случае решением проблемы служит замена деталей. Также могут перегорать контактные пары или обмотки, как было указано выше. Для устранения неполадок, как и в первом случае необходима полная замена деталей. Кроме этого, якорь может продвигаться в корпус с некоторой задержкой и трудностями.

Как проверить реле стартера

Прежде всего, проблема в несрабатывании двигателя может быть заключена в поврежденной проводке. Поэтому проверку следует начать с неё. Если она в полной исправности, следует проверить реле стартера. Большая вероятность, что оно попросту не работает.

Если щелчок слышен, но двигатель не запускается, следует проверить работоспособность контактных пар. Для этого отверткой вынимает клемму и замыкаем её с клеммой стартера. При этом должен поддаваться ток и если двигатель срабатывает, значит контактные пары не повреждены, и проблема кроется в других деталях.

Также в полную проверку реле стартера входит и проверка напряжения, так как нехватка энергии служит причиной недостаточного вращения маховика, и таким образом невозможности запустить двигатель. В этом случае понадобится специальный мультиметр. Один щуп необходимо присоединить к плюсовой клемме, а другой к массе. Затем следует повернуть ключ зажигания, и посмотреть на показатели мультиметра. Если они ниже доступной нормы, значит для запуска двигателя не хватает напряжения.

Все эти процедуры можно проводить, не снимая стартер с автомобиля, что облегчает работу. Однако если требуется полный осмотр реле с его снятием, следует помнить о правилах безопасности. Крутящийся момент довольно сильный, поэтому лучше всего поместить устройство на землю на безопасном расстоянии. Проводить разборку деталей также следует осторожно, так как неправильная проверка может нанести серьезные травмы.

Как заменить реле стартера

Произвести замену втягивающего реле стартера можно самому, строго выполняя все инструкции. При работе по замене деталей или замене самого реле стартера следует очищать их от грязи, так как они могут ухудшить дальнейшую работу и привести к замыканию. Замена реле стартера начинается с его снятия с автомобиля. Эта процедура довольно непроста.

Для этого автомобиль размещаем в осмотрительную яму. Процедуру замены начинаем с отключения всей проводки, посредством откручивания гаек в целях безопасности. Затем откручиваются верхние и нижние болты, с помощью которого крепится стартер и реле.

Далее устанавливаем новое устройство. Делать следует это в строгом обратном порядке. Наконец следует подсоединить проводку и затем проверить работоспособность всего устройства.

Стоимость ремонта реле стартера автомобиля

Проделать всю работу по проверке и замене реле стартера можно в любом автосервисе. Данная процедура будет надежнее, так как выполняться будет квалифицированными специалистами. Стоимость данной услуги стартует от $10 и выше. Стоимость самой детали реле стартера колеблется в пределах от $10 до $25 в зависимости от модели автомобиля и качества механизма. Если же брать иномарку, то цена может быть и выше $50.

Видео замены реле стартера ВАЗ:

Принцип работы втягивающего реле стартера, проверка, схема подключения

Любое движение автомобиля начинается с запуска мотора. Именно поэтому для исправной работы всей системы необходимо, чтобы устройство, запускающее двигатель было в полном порядке.

Если верить статистике, то чаще всего в системе запуска подводит втягивающее реле стартёра. Впрочем, об этом знает большинство водителей. Несмотря на это, когда начинаются проблемы с запуском двигателя, многие испытывают настоящий шок. Главный конфуз ситуации заключается в том, что отвезти машину в сервис не получится.

Есть, конечно, услуги эвакуатора. Но, во-первых, это дорого, а во-вторых, в некоторых местах, компаний, занимающихся подобными услугами просто нет. Поэтому знания о том, как восстановить втягивающее реле стартёра и как оно, вообще, работает, лишним не будет.

Что такое втягивающее реле стартёра

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

  • перераспределяет энергию между стартером и электромагнитным реле;
  • подаёт шестерни бендикса;
  • синхронизирует узлы стартера,
  • возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра. Также данный узел убирает бендикс от маховика.

С чего всё началось

Стоит признать, что втягивающее реле стартёра — это одна из старейших деталей автомобиля. Она была изобретена в далёком в 1912 году. Авторство изобретения принадлежит Чарльзу Каттерингу. Это легендарный основатель компании Delco, которая процветает и по сей день.

Кстати, именно изобретение втягивающего реле стартёра позволило женщинам водить машины наравне с мужчинами. Дело в том, что до этого важного открытия автомобили заводились при помощи ручки, которая вставлялась в шкив. Потом нужно было её покрутить, только после этого машина могла сдвинуться с места. Само собой, это требовало немало усилий.

Принцип работы

Чтобы понять, как работает втягивающее реле стартёра, вспомним обычный электромагнит. Основной принцип такой же. Узел состоит из двух обмоток: втягивающая и удерживающая. Также в конструкции есть схема активации стартера и сердечника.

Конец якоря тягового реле стартёра соединяется с вилкой. Вся конструкция работает по принципу рычага. Вилка зафиксирована в центральной части. Именно концом, который противоположен основному узлу, перемещается бендикс. Это происходит тогда, когда срабатывает электромагнит сердечника, отвечающего за втягивание.

Зафиксированная на оси в центральной части вилка противоположным от втягивающего реле концом перемещает бендикс при срабатывании электромагнита, втягивающего сердечник.

Когда вы поворачиваете ключ в зажигании, на обмотку подаётся напряжение. В результате образуется магнитное поле. Оно перемещает якорь, который сжимает пружину возврата.

Конец вилки двигается к маховику. Шестерня выталкивается и соединяется с бендиксом. Причём это происходит до того, как произойдёт состыковка с зубчатым маховиком.

Когда происходит зацепление, контакты замыкаются. Они интегрируются в конструкцию втягивающего реле стартёра. В этом процессе принимают участие две схемы, одна мощнее, а другая слабее.

Первая нужна, чтобы преодолеть сопротивление пружины. В процессе её работы втягивающая обмотка дезактивируется. Якорь в свою очередь фиксируется. За его удержание отвечает соответствующая обмотка.

Когда вы вытягиваете ключ из зажигания, контакты размыкаются. Подача тока прекращается. Обмотки оказываются обесточенными. В результате пружина возвращает якорь на место, а бендикс размыкается с маховиком.

Диагностика и ремонт

Проверяем систему

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Какие поломки могут быть

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

  • перегорание катушки,
  • механические повреждения,
  • естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

  • После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
  • При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
  • Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

Как подключить

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

Ремонт

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

  • Отключите питание от аккумуляторной батареи.
  • Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.
  • Открутите гайку щёточного узла.
  • Снимите контакт с болта.
  • Открутите стяжные винты. Именно они соединяют реле с массой авто.
  • Открутите торцы гаек.
  • Разделите устройство напополам.
  • Осуществите замену сердечника.
  • Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

Что ещё может сломаться

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Итоги

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.

»

Отличная статья 0

smotri-dtp.ru

Как проверить втягивающее реле стартера ваз 2110

ArtemTerti4niy › Блог › Втягивающее реле стартера – проверка и ремонт.

Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.

Устройство втягивающего реле и принцип функционирования

В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.

В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.

Распространенные поломки втягивающего реле

Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:

Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Статья была опубликована в паблике Машины. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. vk.com/cars.best Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

Как проверить втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

  • Износ его элементов;
  • Выгорание контактных пластин, установленных в крышку корпуса;
  • Обрыв или перегорание обмотки катушек реле;
  • Заедание якоря.

Появление этих неисправностей может вылиться:

  1. В несрабатывание стартера при запуске;
  2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
  3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

  1. Добираемся до самого стартера.
  2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
  3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
  4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
  5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
  6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Демонтируйте воздушный фильтр.
  3. Отключите комплект проводков, которые идут на втягивающее.
  4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
  5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
  6. Снимите стартер.
  7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
  8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

  1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
  2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
  3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
  4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
  5. Проверьте замыкание витков двух обмоток, используя омметр.

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Источники: http://www.drive2.ru/b/1699249/, http://x7.by/remont/153-kak-proverit-vtjagivayuschee-rele-startera-na-ispravnost.html, http://luxvaz.ru/vaz-2110/55-vtyagivayuschee-rele-startera.html

ladafakt.ru

Как проверить втягивающее реле стартера

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления поломок и способы их устранения.

Как все работает?

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производится посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.



Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

  1. Износ его элементов;
  2. Выгорание контактных пластин, установленных в крышку корпуса;
  3. Обрыв или перегорание обмотки катушек реле;
  4. Заедание якоря.

Появление этих неисправностей может вылиться:

  1. В несрабатывание стартера при запуске;
  2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
  3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.



Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Читайте по теме: Как проверить стартер и втягивающее реле.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.



Далее новое реле ставиться на стартер и затягивается болтами крепления. Затем уже стартер устанавливается на свое место.

autotopik.ru

Втягивающее реле стартера: устройство, проверка, принцип работы

Движение любого транспортного средства начинается с запуска его силового агрегата, поэтому для осуществления этой процедуры необходимо, чтобы пусковое устройство, в частности втягивающее реле стартера, из-за которого по статистике случается большинство проблем, всегда функционировали исправно. Главная особенность неисправности системы пуска заключается в том, что не всегда есть возможность транспортировки автомобиля в сервисный центр для устранения неполадки, поскольку таковые имеются не во всех населенных пунктах, помимо этого, потребуются услуги эвакуатора, а они стоят не дешево, и также могут отсутствовать. Поэтому знания об устройстве пусковой системы автомобильного двигателя, назначении стартера и его втягивающего реле будут отнюдь не лишними, и помогут самостоятельно устранить большинство неполадок этих элементов.

Для чего нужно втягивающее реле стартера?

В конструкции стартера этот узел выполняет следующие функции:

  • выступает в роли разделителя, эффективно перераспределяя энергию между электромагнитным реле и стартером;
  • управляет работой элементов стартера;
  • отвечает за синхронизацию шестерен бендикса, то есть, подает их во время пуска силового агрегата, и убирает после его остановки.

Правильное название этого реле – тяговое, именно оно постоянно употребляется в специализированной литературе, путая большинство владельцев транспортных средств, особенно начинающих. Принцип работы втягивающего реле довольно прост. Известно, что для запуска мотора необходимо начать вращение его коленчатого вала. Эта процедура занимает не больше секунды, а тяговое в это время управляет бендиксом, благодаря чему шестерня пускателя соединяется с шестерней коленвала. По сути, тяговое реле работает по такому же принципу, как и электромагнит.

В конструкцию элемента входят два типа обмоток:

  1. Удерживающая.
  2. Втягивающая.

Также в его схему включено устройство, которое позволяет активировать стартер и сердечник. Включение зажигания обеспечивает подачу напряжения на втягивающую обмотку реле, что приводит к образованию магнитного поля, которое воздействует на якорь, сжимающий возвратную пружину. Вилка начинает движение в сторону маховика, а шестерня входит в зацепление с бендиксом перед тем, как соединится с зубчатым маховиком. После этого соединения происходит замыкание интегрированных в реле контактов стартера, которое управляется двумя типами схем с разной мощностью.

Одна из них более мощная отключает втягивающую обмотку и фиксирует якорь, сжимая его пружину, которая удерживается за счет наличия в конструкции дополнительной обмотки. После выключения зажигания, контакты втягивающего реле размыкаются, ток уже не подается на обмотки, якорь под воздействием пружины возвращается в исходное положение, маховик и бендикс разъединяются.

Что делать, если не срабатывает втягивающее реле стартера?

Перед тем как приступить к обнаружению неполадок тягового реле, необходимо протестировать стартер на работоспособность. Самый простой способ его диагностики – это запуск силового агрегата. Достаточно просто провернуть ключ в замке зажигания, при этом в области расположения стартера раздаются отчетливые щелчки, сигнализирующие о начале его работы. Если коленвал двигателя так и не проворачивается, соответственно, это первые признаки неисправности втягивающего реле, которое нуждается в ремонте.

Существует несколько способов, как проверить втягивающее реле стартера, но, самым простым из них является следующий: в подкапотном пространстве необходимо обнаружить, где находиться стартер и добраться до него. Втягивающее находиться около стартера и соединено с ним. В задней части корпуса тягового реле находятся два медных контакта-болта, которые необходимо замкнуть между собой при помощи отвертки с хорошо изолированной ручкой. Если механизм пришел во вращение, следовательно, втягивающее неисправно.

Заметим, что не на всех моделях транспортных средств можно без проблем добраться к стартеру, порой это попросту невозможно, поэтому для корректной проверки работоспособности реле, элемент необходимо демонтировать с автомобиля. Работоспособность снятой детали проверяют при подключении ее к аккумуляторной батареи, при этом минусовая клемма соединяется с корпусом элемента, а плюсовая – с пусковой клеммой на втягивающем реле. После этого оно должно начать работать, сигнализируя об этом характерным щелчком.

Так же проверить реле можно при помощи мультиметра, для этого необходимо к плюсовой клемме (на ней находиться провод) подключить красный провод мультиметра. А черный бросить на массу (корпус) и включить режим вольтметра. Если при повороте ключа зажигания мультиметр показывает 12 вольт, то реле стартера исправно.

Внимание! При проведении тестирования необходимо соблюдать максимальную осторожность, поскольку механизм вращается слишком быстро, в связи с этим существует риск травматизма.

Причины, по которым тяговое реле стартера не функционирует правильно

Зачастую проблема заключается в залипании или подгорании контактов, однако существует и ряд других неисправностей. Перечислим их:

  • выработка составных частей устройства;
  • замыкание витков катушек;
  • повреждения вследствие неправильной эксплуатации.

Практически во всех этих случаях тяговое нуждается в замене, поскольку нет смысла его восстанавливать. Также наличие неисправностей этого узла можно определить по следующим признакам:

  1. При проворотах ключа зажигания наблюдается работа стартера, при этом силовой агрегат не запускается.
  2. Отсутствие характерного жужжащего звука работы пускового устройства в подкапотном пространстве автомобиля.
  3. Холостая работа пускателя, которая характеризуется пощелкиванием в его области, являющимся свидетельством работы системы, но при этом стартер не крутит коленвал двигателя.

Эти симптомы являются характерными при неисправностях втягивающего, помимо этого, часто его выход из строя вызван перегоранием электрических частей устройства. Наиболее подвержены этому электромагнитные схемы, поскольку они являются самыми незащищенными в конструкции. Реже подгорают контакты, клеммы и обмотки, и если в первых двух случаях достаточно их просто почистить, чтобы устранить неисправность, то в случае с перегоранием обмотки, придется заменить деталь. Также причиной неисправности тягового является физическое свойство металла, именуемое как «усталость», которая может полностью вывести устройство из строя.

Необходимо подчеркнуть, что невозможность запуска силового агрегата не всегда вызвана неисправностью втягивающего, либо стартера, возможно проблема в банальном его залипании. Если после ремонта или замены элементов ситуация не улучшилась, проблемы кроются в электрической сети автомобиля, могут быть вызваны низкой емкостью источника питания, наличием поломки в моторе, либо другими причинами. Правильно установить их можно лишь после проведения диагностики.

Небольшой итог написанного

Провести самостоятельную диагностику работоспособности и выполнить последующий ремонт втягивающего не составит труда для владельцев транспортных средств, тем более что для этого не нужен набор заумных инструментов и сложное технологическое оборудование. Сложность процесса тестирования зависит исключительно от удобства расположения стартера в моторном отсеке.

automorum.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
