Регулировка клапанов ВАЗ: схема, порядок ремонта своими руками






















Хай пипл. В этой статье рассмотрим как делать регулировку клапанов на классике. Владельцам отечественных автомашин семейства ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 приходится сталкиваться с такой работой двигателя, когда слышно, как стучат клапана. В этом случае надо найти причину, почему стучат и отрегулировать. Также надо их настраивать, были различные работы по ремонту ДВС, например, замена клапана, поршня, прокладки и т.д.

Содержание статьи:

  1. Правила регулировки клапанов.
  2. Инструменты для настройки клапанов.
  3. Порядок регулировки клапанов ВАЗ 2101-2107.
  4. Видео.
  5. Комментарии и отзывы.



Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана.

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.



Инструменты для настройки клапанов

Для качественного проведения ремонтных работ должны быть соответствующие инструменты. Чтобы отрегулировать клапанные механизмы, понадобятся следующие инструменты:

  • Набор ключей (торцевые и рожковые). Ключи на 13 мм и 17 мм обязательно.
  • Щуп для определения зазора.
  • Отвертки.
  • Фломастер.
  • Тряпки.

Щуп для определения зазора для классических автомобилей ВАЗ должен быть толщиной 0,15 мм.

Через сколько км пробега надо менять топливный фильтр?

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

  • подождать пока двигатель остынет, если он работал;
  • поставить машину на ровное место;



Порядок регулировки клапанов:
    1. Снять крышку воздушного фильтра и сам фильтр.
    2. Отсоединить трубки крепления фильтра и демонтировать крепление.
    3. Снимаем тросик управления воздушной заслонки (подсос).
    4. Снять тягу дроссельной заслонки.
    5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
    6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
    7. Снимаем крышку трамблера (распределителя).
    8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
    9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
    10. После совпадения меток приступаем к настройке зазоров клапанов.
      Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
      Угол проворота коленчатого вала Регулируемые клапана
      0 8 и 6
      180 4 и 7
      360 1 и 3
      540 5 и 2

      Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

    11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
    12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко  или с большим усилием, то надо регулировать.
    13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
    14. Далее, проделываем то же самое с 6-м клапаном.
    15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
    16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.



Видео

В этом видео показана регулировка клапанов на ВАЗ 2106.

Видео про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.



Комментарии и отзывы

autostuk.ru

Регулировка клапанов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка клапанов – на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы. А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!
Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Краткое содержание:

Когда нужно регулировать клапана?
Клапана требуют регулировки при:

  • Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
  • А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!
Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

Как отрегулировать клапана на ВАЗ 2101-2107?

1) Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)

2) После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

3) Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!
Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

4) Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.

2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».

3. И под завершение операции затяните болт, который указан под буквой «Б».

5) Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!
Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1) Начинать регулировку клапанов следует:

1. Сперва с «шестого и восьмого» клапана.

2. Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

3. Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

4. И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!
1) Не нарушайте очередность регулировки клапанов!
2) Клапана нужно регулировать только на холодном двигателе!

Для новичков!
Вопрос: Как выглядит щуп регулировки зазоров?
Примечание: На фото изображено две разновидности щупов!

Дополнительный видео-ролик:
Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в комментариях и мы вам на них ответим.

vaz-russia.com

Регулировка клапанов 2101, 2107 | РтиИваз

Регулировка клапанов ваз 2107 «классика» своими руками…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня мы попробуем ответить на вопрос — как пошагово регулировать клапана автомобилей ваз 2101- 2107 «классика». Я уже написал две статьи на эту тему в авто боге машины Рено Логан. Регулировка клапанов двигателя ваз является одной из важных работ по техническому обслуживанию автомобиля и требует особого внимания.

Не все автолюбители понимают, что ТО -техническое обслуживание выполненое не вовремя влечет за собой непоправимые последствия для автомашины. Поэтому проверять, регулировать клапана ваз 2107 надо каждые 10-15 тыс. км пробега.

Что же происходит?

Не точное срабатывание фаз газораспределения ГРМ препятствует полному заполнению цилиндров газом, также его полному сгоранию, а также препятствует продувки цилиндров. К тому же появляется ударная нагрузка кулачков распредвала на рычаг привода и стержень клапана. Все это ведет к тому, что детали прослужат меньше при не соблюдении вами автолюбитель своевременной регулировки клапанов ваз 2107.

Еще можно сказать так: двигатель, работая со стуком клапанов, намного уменьшает ресурс его эксплуатации, также увеличится расход топлива, масла двигателя.

Самым опасным для двигателя является уменьшение зазоров клапанов. Уменьшенный зазор между рычагом привода и кулачком распределительного вала не дает полностью «шляпе» клапана сесть в седло головки блока. В таком случае через образовавшуюся щель выбивает отработанный газ из камеры сгорания, сжигая кромку «шляпы» выпускного клапана.

Ко всему еще резиновые маслоотражатели «маслаки» сгорая и выйдя из строя из-за перегрева рабочей кромки клапана, увеличивают расход масла.

Начнем основной процесс регулировки клапанов ваз 2107…

  • 1. Используя торцовый ключ на «10» отворачиваем три гайки воздушного фильтра, снимаем крышку
  • 2. Вынув воздушный фильтр, отворачиваем торцовым ключом «8» четыре гайки крепления корпуса воздушного фильтра к карбюратору
  • 3. Отсоединяем воздухозаборник и резиновый шланг сапуна вентиляции картерных газов от крышки сапуна

Шланг сапуна, вентиляции картера от крышки сапуна

  • 4. Снимаем корпус воздушного фильтра вместе с опорной пластиной
  • 5. Далее нужно отсоединить трос управления воздушной заслонкой
  • 6. После чего отсоединим тяги привода карбюратора
  • 7. Для снятия клапанной крышки необходимо открутить все гайки крепления клапанной крышки
    пользуясь торцовым ключом «10»
  • 8. Затем снимаем крышку
  • 9. Обнаружив слабое натяжение цепи, ослабьте гайку натежителя цепи расположенную под водяным насосом
  • 10. Далее используя храповичный ключ «38» проверните коленчатый вал на 1-1,5 оборота по направлению вращения коленчатого вала двигателя, при этом пружина натежителя действующая на башмак автоматически отрегулирует натяжение цепи
  • 11. Затяните гайку натежителя и приступайте к регулировки клапана ваз 2107

Регулировка клапанов ваз 2107…

Прежде вам надо узнать порядок работы цилиндров у двигателей автомобилей «Москвич», «Жигули» и ВАЗ-2121 «Нива» (1 — 3 — 4 — 2). Нумерация цилиндров идет от торца головки блоков цилиндров или радиатора в сторону коробки. На крышке трамблера также нанесены цифры (1,3,4,2) и соответственно каждый бронипровод по своей длине тянется к своей свече на цилиндрах.

Инструмент у вас должен быть приготовлен заранее: ключи рожковые «13», «17», храповичный ключ «38», щуп толщиной 15 сотых миллиметров.

Храповичным ключом «38» проверните коленчатый вал по часовой стрелке до совпадения метки на шкиве распределительного вала с меткой на корпусе распределительного вала. Такое положение зубчатого шкива будет соответствовать концу сжатия в четвертом цилиндре (ВМТ).

В этом положение регулируется зазор у выпускного клапана третьего цилиндра (6-й кулачок). Повторяем эту же операцию на выпускном клапане четвертого цилиндра (8-й кулачок).

Чтобы отрегулировать зазоры между рычагами и кулачками ставьте между рычагом и кулачком распределительного вала щуп, отпустите контргайку. Далее вращая регулировочный болт, установите требуемый зазор с последующим затягиванием контргайки.

При этом щуп должен ходить с легким защемлением. Операцию надо повторить, если в результате затяжки щуп оказался пережатым, либо наоборот, свободно двигается.

Далее проворачиваем коленчатый вал двигателя на 180 градусов или распредвал на 90 градусов по часовой стрелке. Затем регулируем во втором цилиндре (4-й кулачок), а в четвёртым цилиндре (7-й кулачок).

После каждой регулировки клапанов обратите внимание, имеет ли кулачок свободный ход. Затем провернем коленчатый вал на 180 градусов и регулируем клапана в первом цилиндре (1-й кулачок) и во втором цилиндре (3-й кулачок).

Проворачиваем коленчатый вал еще на 180 градусов и регулируем клапана в первом цилиндре (2-й кулачок) в третьем цилиндре (5-й кулачок).

Важно: регулировку клапанов проводите только на холодном двигателе, температура, которой не выше 40°С. На холодном движке зазор между кулачками распредвала с рычагами должен быть 0,15 мм, а погрешность установки зазоров не должно превышать 0,02—0,03 мм.

Все зазоры установили, устанавливаем новую пробковую прокладку клапанной крышки, так как старая прокладка может быть деформирована, когда снимали крышку. Надеваем клапанную крышку и проверяем правильность посадки пробковой прокладки. При необходимости крайне осторожно поправьте прокладку клапанной крышки.

Прокладка клапанной крышки головки цилиндров ваз 2101-1003270

Не забывая надеть шайбы, наживляем все гайки «10». Затяжку гаек клапанной крышки надо начинать от центра и постепенно переходить к ее краям. Надеваем крышку распредвала, подсоединяем трос воздушной заслонки. Собираем тяги привода карбюратора.

Устанавливаем корпус воздушного фильтра, подсоединяем воздухозаборник, надеваем резиновые шланги, патрубки радиатора. Закрепляем корпус фильтра гайками «8» (главное не сорвать резьбу). Устанавливаем фильтрующий элемент, надев крышку, закрепляем ее тремя гайками «10».

Автолюбитель Вы знаете, что замену воздушного фильтра надо производить через каждые 20 тыс. км пробега.

Теперь проверяем натяжения ремня генератора, если ослабла необходимо его натянуть. Для этого отпустите гайку крепления генератора к установочной пластине и сместите генератор монтажной в сторону от двигателя и затяните гайку крепления.

Нормальный прогиб ремня должен быть 12-17 мм от усилия большего пальца руки 3-4 кг на сантиметр в середине между шкивами насоса и генератора. Натяжение ремня проверяйте через каждые 10 тыс. км пробега.

Систему охлаждения двигателя я бы посоветовал осматривать перед каждым выездом. Необходимо проверить уровень охлаждающей жидкости в расширительном бочке, проверить наличие протекания в местах соединения патрубков с термостатом, радиатором, помпой. А при необходимости затянуть хомуты не займет у вас много времени.

Если вы решили, по какой либо причине заменить охлаждающую жидкость, то слив ее производится через сливное отверстие в блоке цилиндров. Для чего надо отвернуть крышку радиатора и датчик температуры воды в нижней части радиатора. Что бы отвернуть датчик надо, прежде всего, отсоединить провода.

Башмаки натяжителя цепи: (1) ваз 2121; 21213-1006090-10; (2) ваз 2103-1006090-10; (3) ваз 2101-1006090-10



Успокоитель цепи ваз 2101; 2103-1006100-00

Видео:

Таблица. Порядок регулировки зазоров клапанов на «Классике» Лада 2101-2107:

Угол поворота
коленвала
Угол поворота
распредвала
Номер
цилиндров
Номер
клапанов
4 и 3 8 и 6
180° 90° 2 и 4 4 и 7
360° 180° 1 и 2 1 и 3
540° 270° 3 и 1 5 и 2

Счет клапанов слева на право начинается со стороны звездочки распредвала.

Регулировку клапанов ваз 2107, замену охлаждающей жидкости, мелкий ремонт своими руками и обслуживание ваз автомобиля можно самому произвести. НО, если есть большой опыт эксплуатации авто или у вас золотые руки.

Удачи всем! Выбирайте дорогу.

Еще читайте статью далее:

Покраска авто своими руками, видео Влада ЩЧ

Патрубок радиатора лопнул

www.rtiivaz.ru

Регулировка клапанов ваз 2106: порядок, схема и видео

Автовладельцам «классики», сконструированной в советский период, часто приходиться сталкиваться с вопросом ремонта и настройки своего автомобиля.
Благодаря высокой популярности и достаточно сильной плотности на дорогах автомобилей того времени, некоторые ремонтные процедуры и операции по настройке остаются достаточно актуальными.

Конструктивным отличием классических автомобилей от продуктов современного автопрома является необходимость регулировки многих параметров вручную.

Процедура регулировки клапанов на ВАЗ 2106 необходима по ряду определенных причин. Главной причиной является существенный нагрев силового агрегата во время работы. Законы физики гласят, что во время нагрева происходит линейное увеличение размеров твердых тел.

Это касается многих деталей ДВС, что и вызывает необходимость периодической регулировки согласно параметрам, определенным конструкторами на заводе.

Одним из наиболее важных элементов, требующих подстройки в условиях эксплуатации, является механизм газораспределения. Ключевым элементом данного механизма выступает клапан.

Клапаны принято делить на впускные и выпускные, они отвечают за открытие доступа для проникновения топливовоздушной смеси в рабочую камеру сгорания через специальные окна в головке блока цилиндров. Также они отвечают за выпуск отработанных газов.

В точке соприкосновения клапана образуется зазор, который принято называть тепловым. Именно этот зазор и подлежит тщательной регулировке.

Щупы для регулировки клапанов

Результатом неправильной регулировки клапанов является увеличение расхода топлива и ощутимое снижение характеристик мощности силового агрегата.

Подготовка к работе и разборка

Сразу хотелось бы отметить, что данная процедура требует временных затрат и обусловлена пониманием процесса. Существует определенный алгоритм реализации этой задачи. Для начала, установите свой автомобиль на ровной площадке, организуйте свободный и хорошо освещенный доступ к моторному отсеку.

Двигатель должен быть охлажденным и иметь температуру окружающего воздуха.

Перед началом работы по процессу регулировки, необходимо подготовить:

  • набор различных гаечных ключей размером на «10», «13», «14», «17»;
  • щуп на 0,15 мм;
  • ключ для получения возможности проворота коленвала;
  • отвертки;
  • запасную прокладку под клапанную крышку.

Процесс разборки включает в себя снятие воздушного фильтра, отсоединения всех патрубков от крышки воздушного фильтра, снятие троса подсоса, тяги акселератора и крышки ГБЦ.

Желательно снять крышку трамблера, чтобы она не доставляла неудобств в процессе регулировки. На шкиве и крышке сальника будут находиться метки. Коленчатый вал необходимо провернуть до момента их совпадения.

Это положение свидетельствует о том, что в 4-м цилиндре поршень находиться на такте сжатия.

Порядок осуществления процесса регулировки клапанов

Таблица последовательности регулировки зазоров клапанов на автомобиле ВАЗ 2106:

Угол поворота коленчатого вала Угол поворота распределительного вала Номера цилиндров Номера регулируемых клапанов

180°
360°
540°

90°
180°
270°
4 и 3
2 и 4
1 и 2
3 и 1
8 и 6
4 и 7
1 и 3
5 и 2



Клапана следует регулировать по строго определенной последовательности. Следующие данные указывают градус поворота коленвала для регулировки одного или другого клапана:

  1. Первоначальное положение, когда метки совпали, дают возможность отрегулировать клапаны 6 и 8.
  2. Провернув коленчатый вал на 180 градусов, регулируем клапаны 4 и 7.
  3. Проворот на 360 градусов обеспечивает доступ для работы с клапанами 1 и 3.
  4. Проворот на 540 градусов позволяет регулировать клапаны 5 и 2.

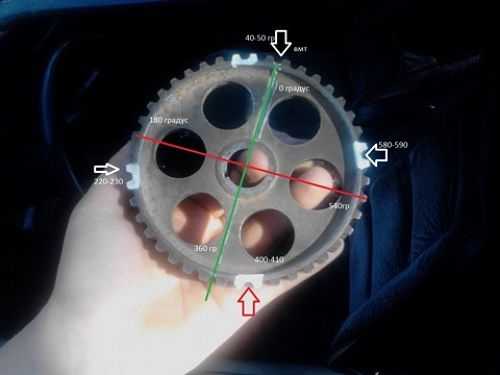

Для удобства, автолюбители и мастера наносят на шкив коленвала собственные метки. Чаще всего его делят на две части, оставляя отметку напротив той, что была сделана на заводе.

Процесс регулировки клапанов на ВАЗ 2106

Из этого видео, вы узнаете, как можно сделать регулировку клапанов для ВАЗ 2106. Приятного просмотра!

В процессе регулировки следует придерживаться данного алгоритма:

  1. Сохранив выставленное по меткам положение, осуществляем проверку зазора на кулачках 8 и 6 распредвала. Важным фактом является то, что зазоры считаются начиная от метки-звездочки, которая находится ближе к лобовому стеклу. От этого кулачка приступаем к отсчету. Далее, под распределительный вал, немного выше самого рокера, помещаем щуп. Если щуп проникает свободно, то необходимо ослабление гайки на 17 того рокера, где происходят замеры. Чтобы не столкнуться с прокруткой, нужно ослабить гайку на 13. Дальше осуществляется затяжка гайки на 17 и зазор снова измеряется. Необходимо добиться того, чтобы щуп, проникая в зазор, не гнулся, но при этом достаточно туго заходил в него с определенным усилием. После достижения нужного результата можно приступить к регулировке следующего кулачка.
  2. Приблизительно на 6 ходов, ключом реализуем прокрутку вала двигателя. Метка на звездочке должна занять положение на «9 часов» и совпасть с меткой на шкиве. Далее регулируем кулачки 4 и 7. Процесс регулировки идентичен вышеописанному.
  3. Затем производим прокрутку вала на 180 градусов. Метка на звездочке занимает положение «6 часов». Метка на шкиве строго должна совпадать с ней. В этом положении регулируются кулачки 1 и 3.
  4. Повернув вал так, чтобы отметка стала в положение «3 часа», мы получим возможность отрегулировать 2-й и 5-й кулачок.
  5. Последним этапом становится прокрутка коленвала стартером, затем производится контроль всех регулировок и затяжка гаек. Сборку всех демонтированных элементов осуществляем в обратном порядке. При необходимости, замену прокладки клапанной крышки осуществляем в процессе сборки.

Полезные советы

Особое внимание перед началом регулировки клапанов следует уделить цепи газораспределительного механизма. Цепь должна быть установлена правильно.

Предупреждающие знаки дорожного движения. Что это за знаки, вы сможете узнать на нашем сайте.

В этой статье, находится рейтинг видеорегистраторов с двумя камерами.

Тут, можно прочитать, как сделать тюнинг панели для ВАЗ 2114.

Следует тщательно проконтролировать степень её натяжения.

Неравномерный стук в зоне верхней части клапанной крышки является свидетельством того, что тепловые зазоры клапанов увеличены и необходима их регулировка. Для регулировки и измерения зазора необходимо использовать особые щупы, ориентированные на регулировку классических двигателей ВАЗ.

Эти щупы обладают большей шириной. Стандартные щупы являются достаточно узкими и не способны перекрыть весь зазор по ширине в зоне нажимных рычагов и кулачков распределительного вала. Это не дает возможности определения корректной величины зазора.

В большинстве случаев на чехле, сопровождающем щуп, находится схема регулировки клапанов. Она представлена и оформлена в виде таблицы. Хорошо отрегулированный двигатель на автомобиле ВАЗ модели 2106 является достаточно надежной конструкцией.

Отрегулированные клапана снижают шумность работы двигателя, обеспечивают его максимальную отдачу и топливную экономичность. Для достижения и поддержания максимальных эксплуатационных показателей, предусмотренных заводом-изготовителем, регулировку необходимо производить с предпочтительной периодичностью в 15 тысяч километров пройденного пути.

Опираясь на вышеуказанную информацию, процесс регулировки клапанов может быть осуществлен как в специализированном автосервисе, так и самостоятельно, путем проведения всех работ владельцем автомобиля.

natapku.ru

Регулировка клапанов ВАЗ 2101 своими руками

Регулировка клапанов — весьма ответственная процедура, от которой зависит очень много, например: стабильная работа мотора, расход топлива, мощность и нормальный запуск двигателя. О том, как отрегулировать клапана знают далеко не все автомобилисты, подавляющее большинство доверяют выполнение этой работы специалистам СТО, другие обращаются за помощью к знакомым и друзьям, а есть те, кто знает порядок регулировки и производит ее самостоятельно.

Сегодня я расскажу о том, как отрегулировать клапана на ВАЗ 2101 своими руками.

Перед тем как начнется регулировка клапанов ВАЗ 2101 необходимо обзавестись всем необходимым инструментом, чтобы потом не отвлекаться, для этой работы вам понадобится следующий набор:

  1. Плоский щуп А.95111, его толщина 0,15 мм или спецприбор для регулировки зазора между кулачками распредвала и рычагами.
  2. Запасная прокладка крышки клапанов (мало ли что может произойти, порвете случайно…)
  3. Набор отверток.
  4. Набор ключей торцовых и рожковых.

Читайте также: Самостоятельная регулировка карбюратора ВАЗ 2107

Если все необходимое есть в наличии — можно начинать

  1. Перед тем как приступать к работе дайте мотору остыть, его температура не должен быть выше 20°.
  2. Снимите крышку воздухоочистителя и достаньте воздушный фильтр.
  3. Открутите 4 гайки ключом на «8», затем необходимо снять идущие к нему шланги (снизу большой, маленький со стороны карбюратора)
  4. Снимите корпус воздухоочистителя.
  5. Трос подсоса отключите, в этом вам поможет отвертка и ключ на «8».
  6. Отключите тягу газа, снимите пружину и шайбу.
  7. Торцовым ключом на «10» открутите 8 гаек, которыми крепится крышка клапанов.
  8. Теперь можно снять крышку.
  9. Возьмите подготовленный щуп на 0.15 или спец приспособление, если оно у вас имеется, и рожковые ключи на «17» и «13».
  10. Проверните движок до момента совпадения меток на коленвале (передней крышке двигателя и шкиве), а также на звездочке распределительного вала.
  11. В данном положении нужно проверить зазор в 6 и 8 кулачках (руководствуйтесь приведенной таблицей)

  1. Посчитайте кулачки от звездочки распредвала.
  2. Установите щуп над рокером под распредвал, если смотреть с правой стороны — отчетливо видно место установки щупа. Если щуп устанавливается свободно — отпустите гайку на «17» у соответствующего рокера, придерживая другой рукой гайку на «13» от прокручивания.
  3. Далее гайку на «13» немного поверните и застопорите ее гайкой на «17», после снова проверьте зазор, используя щуп. Ваша задача — добиться тугого хода щупа с небольшим задеванием.
  4. Если вам удалось достичь необходимого зазора произведите финальную дотяжку ключом на «17». После этого можете приступать к регулировке следующего кулачка.
  5. Проверните вал мотора по часовой стрелке на 180°, при этом метка на звездочке должна указывать на «9 часов» если смотреть со стороны распредвала). Здесь большая точность не особо важна, поэтому все приблизительно.
  6. Следующие два кулачка 4 и 7 необходимо регулировать по приведенной выше таблице.
  7. Далее проверните вал двигателя на 180°, метка на звездочке внизу (на «6 часов»), а на шкиве к. в. должна совпадать.
  8. Отрегулируйте кулачки 1 и 3 по таблице.
  9. И в завершение — снова поворот на 180° на звездочке «3 часа». Кулачки 2 и 5. Как правило, после того как снимали и устанавливали распредвал, есть необходимость покрутить стартером, затем по новой проверить зазоры и в случае необходимости произвести корректировку.
  10. Прежде чем закрыть крышку убедитесь, что все гайки на «17» хорошо затянуты, если прокладка имеет повреждения или вы повредили ее во время снятия — замените ее.

Затяжка гаек крышки производится от центра к краям (все так же как и при замене распредвала или ГБЦ) и главное сильно не тянуть. Благо крышка клапанов не капризная и никаких правил затяжки в принципе соблюдать не надо.

Соберите все в обратном порядке и произведите тестовый запуск. На этом у меня все, теперь вы знаете как отрегулировать клапана на ВАЗ 2101, надеюсь, у вас все получится. Как видите, регулировка клапанов — без особого труда делается в домашних условиях и для этого совсем не обязательно ехать на СТО и платить кучу денег, достаточно лишь иметь свободное время и «прямые руки».

&nbsp

vaz-remont.ru

Регулировка клапанов Ваз 2106 своими руками

Любой механизм со временем изнашивается и нуждается в отладке. То же самое можно сказать и о клапанах на Ваз 2106. Изначально их тепловой зазор выставлен верно. Однако по мере работы двигателя постепенно его величина меняется.

Со временем зазор может стать меньше или больше. При уменьшении зазора клапана поджимаются, что приводит к нарушению герметичности. При больших зазорах клапана не имеют возможности раскрыться полностью.

Если возникла проблема, вы это услышите. Двигатель начнет издавать характерный металлический звон, исходящий из верхней части. Про этот неприятный звук в народе говорят просто: «стучат клапана». На видео отчетливо слышно, как это звучит:

Специалисты рекомендуют своевременно регулировать клапана, не дожидаясь возникновения проблем. Регулировка клапанов Ваз 2106 производится  через 30000 километров пробега. Не мешало бы это сделать и после ремонтных работ по мотору. Особенно это важно делать, если снималась головка блока.

Проверять зазор можно через каждые 10 000 километров.

Пошаговая инструкция

Порядок регулировки клапанов Ваз 2106 следующий (таблица ниже):

Порядок нумерации клапанов – от лобового стекла по направлению к радиатору.

В первоначальном положении регулируются клапана 6 и 8.

Затем коленвал проворачивается на 180 градусов и регулируется следующая пара клапанов.

Затем еще один проворот: на 360 градусов для регулировки следующей пары.

И последний проворот на 540 градусов для регулировки последней пары.

Непосредственно работы проводятся следующим образом:

  1. Поставьте автомобиль на ровное светлое место. У вас должно быть достаточно пространства с любой стороны мотора. Работать придется долго, поэтому условия должны быть комфортными.
  2. Дождитесь, пока остынет двигатель. Он не должен превышать температуру воздуха вокруг.
  3. Пока двигатель остывает, подготовьте набор инструментов: набор ключей, щуп, ключ для проворота коленвала, плоскую отвертку, новую прокладку под крышку клапанов.
  4. Проверьте, как натянут ремень ГРМ. Если есть необходимость, отрегулируйте натяжение ремня.
  5. Откройте крышку воздушного фильтра и выньте сам фильтр.
  6. Отсоедините от фильтра все патрубки
  7. Снимите тросик подсоса.
  8. Снимите тягу акселератора
  9. Уберите крышку ГБЦ.
  10. Чтобы было удобнее работать, лучше также снять крышку распределителя зажигания.
  11. Обычно при правильном натяжении ремня ГРМ метки на шкиве и на сальнике должны совпадать. Проверьте это. Около самой длинной метки на распределителе должна стоять метка шкива. На распредвале метка должна совпадать с выступом на клапанной крышке Ваза. Если это не так, проверните коленчатый вал до тех пор, пока метки не совпадут. Так вы обеспечите положение поршня в четвертом цилиндре в такте сжатия.
  12. Размещаем щуп под распредвал чуть выше над рокером. Щуп должен проникать с трудом. Если он легко помещается, значит нужно ослабить гайку на 17 на рокере. Затем ослабляется гайка на 13. Гайка на 17 затягивается и осуществляется новый замер с помощью щупа. Щуп должен заходить в зазор туго, но не гнуться.
  13. Регулируем оставшиеся пары клапанов по описанному методу. (порядок регулировки и углы проворота коленвала)
  14. В конце нужно прокрутить коленвал с помощью стартера и снова замерить все зазоры. Если регулировка произведена верно, затягиваем гайки.
  15. Собираем в обратном порядке и заменяем прокладку крышки клапанов.

Важные рекомендации

  • Чтобы выполнить правильную регулировку, нужно использовать специальные щупы, которые предназначены для двигателей Жигулей. Они отличаются от обычных большой шириной. Так как стандартные щупы для современных моторов имеют небольшие размеры, они не могут замерить весь зазор в ширину. В результате вы потеряете возможность корректно замерить величину зазора.
  • Если вам сложно запомнить порядок регулировки и углы проворота коленвала, поищите в чехле щупа схему. Обычно производители наносят ее прямо на щуп, что облегчает проведение работ. Если же вам не повезло, и схему обнаружить не удалось, можете просто распечатать эту статью и взять ее с собой в гараж.
  • Наиболее подходящая температура для корректной регулировки составляет 20 градусов тепла. Если регулировка осуществляется зимой, то двигатель слегка можно прогреть до указанной температуры.
  • Некоторые для удобства во время регулировки используют бегунок трамблера. Для этого они снимают крышку и следят за бегунком на распределителе. Градус проворота бегунка здесь иной. Каждая следующая пара клапанов регулируется после поворота бегунка на одну четверть (или 90 гардусов). Метки можно сделать самостоятельно краской или мелом.
  • Если вы используете в качестве топлива газ, то зазоры нужно установить чуть больше обычного.

Вот так вот легко и непринужденно производится регулировка клапанов на Ваз 2106 своими руками. И хотя большинство автолюбителей поручают эту работу специалистам СТО, отрегулировать клапана можно самостоятельно. Двигатель с отрегулированными клапанами будет работать более тихо и более эффективно. Процедура займет определенное время, но позволит сэкономить значительную сумму денег, если сделать все самому.

comments powered by HyperComments

7vaz.ru

Регулировка клапанов на восьмиклапанном двигателе ВАЗ 2110

Несмотря на возраст, старый добрый восьмиклапанник во всех его вариациях не только не уходит с дорог, но и во все новых инкарнациях продолжает выпускаться тольяттинским заводом. Но несмотря на неприхотливость и достаточный ресурс, в чем-то он уже давно устарел – и в немалой степени устарел газораспределительный механизм. Как бы ни была проста и «неубиваема» система «распредвал-толкатель-клапан», износ в ней неизбежен, а отсюда и необходимость в регулярной регулировке тепловых зазоров.

Периодичность регулировки

В необходимости регулировки зазоров в клапанах ВАЗ 2110 вспоминают, когда из-под капота раздается характерный звук тарахтящих толкателей. С этим ВАЗовскому 8-клапаннику повезло: есть моторы, у которых клапанные зазоры по мере износа умудряются уменьшаться, и здесь уже напомнил бы о себе прогар клапанов и необходимость в демонтаже головки.

Однако откладывать регулировку «до последнего» все равно не нужно. Сам по себе шум газораспределительного механизма уже прямое следствие роста ударных нагрузок в нем: верхушка кулачка не накатывается на толкатель, а бьет по нему. Даже при работе на холостых оборотах каждый кулачок за минуту испытает более 400 таких ударов – а сколько их будет за одну поездку? А удары – это и рост износа, и риск развития усталостных напряжений, причем на самой нагруженной части распредвала.

Заводской регламент предписывает первую регулировку клапанов на 3000 пробега (приработка деталей), затем на 45000 и далее каждые 45000 пробега. Приобретая ВАЗ 2110 с рук, стоит совместить регулировку клапанов с заменой ремня ГРМ, чтобы сразу иметь гарантированную точку отсчета регламентных процедур. С увеличением пробега может понадобиться процедура притирки клапанов.

Инструмент для проведения работ

Помимо обиходного набора головок и накидных ключей, которые у владельца ВАЗовской «десятки» и так должны быть, потребуется еще несколько инструментов:

  1.  Приспособление, отжимающие толкатели для извлечения регулировочных шайб из них. Можно обойтись и парой мощных отверток, но вопрос цены здесь не так велик, чтобы расплачиваться за экономию меньшим удобством. Можно и вовсе снять распредвал – но тогда придется снимать и ремень ГРМ, снова выигрыша во времени нет.
  2. Набор щупов – ими мы и будем измерять зазоры.
  3.  Микрометр – он не обязателен, но очень полезен. Толщина новой шайбы при регулировке высчитывается исходя из толщины старой и измеренного зазора, а что делать, если маркировка толщины на шайбе стерта (да и износ никто не отменял?). Микрометр 0-25 мм можно и одолжить, благо поверить его можно простым сведением без калибров.

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала Выпускной клапан Впускной клапан
40-50 1 3
220-230 5 2
400-410 8 6
580-590 4 7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

topmekhanik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
