Напряжение автомобильного аккумулятора — ElectrikTop.ru


Автомобиль не поедет не только без топлива, но и без исправного аккумулятора. Ситуация, когда горе-водитель пытается завести транспортное средство, а стартер не проворачивается, случается сплошь и рядом. Хорошо если это случилось в населённом пункте, где ваше авто подтолкнут, а если где-нибудь на просёлочной дороге, по которой проезжают раз в несколько дней, а на экране мобильного периодически выскакивает надпись, что не удаётся найти оператора – приятного мало. Чтобы такого не случилось нужно поддерживать АКБ в полной боеготовности. Основным критерием нормального функционирования является напряжение на аккумуляторе.

Основные характеристики, по которым можно проверить исправность аккумулятора

Теперь давайте попытаемся разобраться, как же взаимосвязаны основные параметры АКБ. Напряжение аккумулятора автомобиля напрямую зависит от плотности электролита. При разряде батареи происходит выделение  воды из электролита, являющейся частью (до 64 %) раствора жидкости. Из-за этого процесса  падает плотность электролита. При зарядке АКБ происходит  обратный процесс: поглощение воды ведет к повышению концентрации серной кислоты, в итоге чего плотность электролита растет.

Средний срок службы АКБ – 5 лет. При полной разрядке, проходят необратимые химические процессы, которые повернуть вспять уже не удастся. Поэтому нужно хотя бы 2 раза в неделю проверять напряжение автомобильного аккумулятора и плотность электролита. Почему кислотные, ведь существуют и щелочные аккумуляторные батареи? Кислота более сильный ионизатор. Если поместить на плюс щёлочь, то при высоком напряжении щелочного аккумулятора 13 В и более возможен пробой диэлектрика, так как добавляется агрессивное химическое воздействие.

Плотность электролита, второй после напряжения параметр, по которому проверяется работоспособность АКБ. Эта характеристика, незаменимая при отрицательных температурах. Ведь чем больше плотность, тем больше морозостойкость электролита. Плотность зависит от заряда АКБ и от соотношения компонентов электролита. Должно быть 33–36% серной кислоты на 64-67% воды. Плотность электролита исправного, полностью заряженного аккумулятора должна составлять 1,27 г/см3, тогда электролит будет замерзать при температуре -60С. Если плотность после полной зарядки аккумулятора составляет 1,2 г/см3 и меньше, значит, АКБ, как говорится, работает на последних парах и нуждается в немедленной замене.

Аналогичная плотность электролита при уровне зарядки автомобильного аккумулятора 56%. В данном случае электролит замерзает при температуре -27C. Плотность электролита измеряется ареометром. Правда, только на обслуживаемых аккумуляторах. А что если АКБ неразборная? Проверить плотность не удастся. Однако есть более простой и не менее надёжный способ проверить работоспособность аккумуляторной батареи своего авто – измерить напряжение АКБ.

Напряжение расскажет об аккумуляторе всё

Существуют следующие разновидности напряжения  аккумулятора.

  1. Номинальное – напряжение на клеммах равно 12 В.
  2. Напряжение заряженного автомобильного аккумулятора без нагрузки, в зависимости от производителя и зарядного устройства при разомкнутой электрической цепи напряжение на клеммах 12,6–12,9 В. В новой батарее.
  3. Саморазряд вследствие многих причин (спровоцированный, эксплуатационный и.т.д.). После установки на автомобиль разница в 0,2 В. – норма.
  4. Напряжение под нагрузкой. В новой батарее падение напряжения под нагрузкой в 100 А не должен превышать 1,8 В.

Важно! Хороший аккумулятор должен выдавать пиковую силу тока 300 А. и более, при этом спад напряжения не должен быть ниже 8.5 В. Дело в том, что пусковая мощность стартера, особенно если двигатель не заводился длительное время может превышать 2,5 кВт лучше свинцового аккумулятора с этой задачей не справится ни кальциевый, ни другой, имеющий плюсовую пластину из металла, находящегося выше по таблице Менделеева. Ниже – находятся металлы с ярко выраженными радиоактивными свойствами. Да и напряжение свинцового стабильнее даже при окончании срока эксплуатации.

А как узнать степень надёжности по напряжению, не проверяя плотность электролита? Нормальное напряжение аккумулятора, при номинальной нагрузке, на холостом ходу 12,4 В. Но это не показатель надёжности. В полной мере аккумуляторную батарею можно протестировать при помощи нагрузочной вилки. Чтобы лишний раз не перегружать недешёвое оборудование, достаточно нагрузить АКБ на 100 А. На пятой секунде можно смотреть на показания вольтметра. Если аккумуляторная батарея практически не эксплуатировалась – значение должно быть не ниже 10,8 в. Если вольтметр или мультиметр показывает 9,74 – его срок службы подходит к концу, так что нужно срочно озаботиться о покупке новой АКБ.

Сильный спад напряжения может быть вызван и неполной зарядкой АКБ. Чтобы этот фактор не вносил путаницу в показаниях, соответственно, не испытывал нервы на крепость, нужно правильно зарядить аккумулятор.

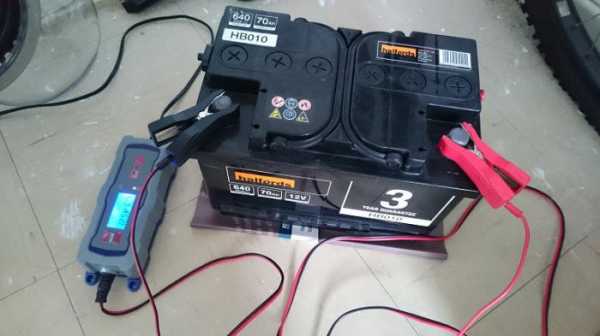

Правильная зарядка АКБ

Напряжение полностью заряженного автомобильного аккумулятора находится в пределах 12.9-13,1 вольт. Стоит ещё раз повториться, это только на клеммах. При подключении к автомобилю, даже если нет ни одного потребителя, может произойти спад напряжения, но не более чем на 0,2 В. Современные зарядные устройства для аккумуляторов имеют цифровое табло, на котором отображается напряжение в данный момент или процентное соотношение заряда. Со временем этим показателям доверять нельзя ведь металлическая пластина постепенно превращается в соль! Да и электролит может быть неоднороден. Как тогда знать, когда зарядка завершена? Всё зависит от выбранного вида зарядки.

  1. Ускоренная зарядка. На батарею подаётся ток силой в 2 раза превышающий зарядную ёмкость батареи. При ёмкости 60А – это 120 А. Так называемая  аварийная подзарядка, которая используется если срочно нужно куда-то ехать. К этой мере нужно прибегать в крайнем случае.
  2. Максимальное возможное напряжение. Бытует мнение, что данный способ подзарядки восстанавливает «битые» АКБ. Но это «русская рулетка». Возможен процесс неравномерной ионизации, при котором будет утеряна значительная ёмкость.
  3. Зарядное устройство заряжает батарею 20 часов – самый безопасный способ зарядки, который позволит использовать аккумулятор длительное время.

Важно! Напряжение зарядки не совпадает с напряжением, которое снимается с клемов после окончания оной. На ионизацию необходима дополнительная энергия, как правило на 25% больше, чем номинальная, которая будет отдана сетевым потребителям, соответственно, чтобы полностью зарядить аккумуляторную батарею с номинальным напряжением 12 В, необходимо напряжение 16 В.

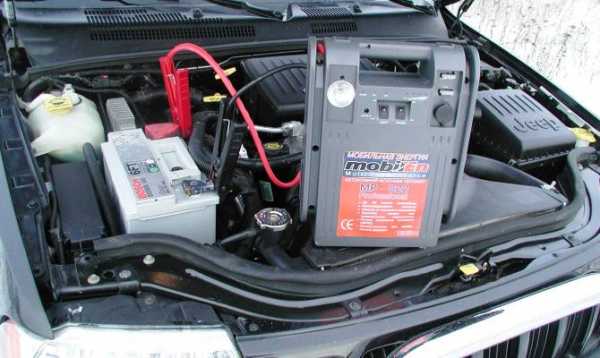

Можно ли заряжать АКБ от генератора? Можно, но только не напрямую. Автомобильный генератор выдает переменный ток, соответственно, нужен дополнительный прибор, который выпрямит ток и сконвертирует напряжение в 16 В. Естественно, что практически во всех автомобилях данное оборудование установлено производителем.

Может ли бортовая сеть разрядить аккумулятор. А если да, то за какой временной промежуток? Чтобы ответить на этот вопрос нужно проделать некоторые подсчёты. Характеристики напряжения бортовой сети автомобиля можно игнорировать, ведь независимо от того, какое напряжение бортовой сети данной модели, подключается все на 12 В. Другое дело  АКБ, с зарядной ёмкостью 20А может выдать 240 кВт, причём это один из самых малоёмкостных аккумуляторов.

Бортовой компьютер, аудиосистема на полную громкость, система климат контроля потребляют не более 2 кВт/ч. То есть, если суровой зимой в автомобиле будет поддерживаться комфортная температура и греметь музыка на всю округу, то малоёмкостного нового аккумулятора хватит на 5 суток бесперебойной работы.

Если все системы, в том числе и сигнализация, работают в экономрежиме, то в 10 раз дольше. Так что утверждение, что бортовая сеть за одну ночь разрядила аккумулятор не имеет под собой оснований. Скорее всего, АКБ разряжается по другой причине: токи утечки, загрязнение между клеммами, короткое замыкание между элементами и т.п.



electriktop.ru

Нормальное напряжение аккумулятора автомобиля: проверка акб

Какое напряжение должно быть на аккумуляторе, не всегда знают даже опытные водители. А ведь от качественной работы блока питания зависит не только запуск двигателя автомобиля, но и функционирование звуковой системы, подсветки, сигнализации, остальных потребителей напряжения. Вся бортовая сеть современных машин зависит от нормально заряженного аккумулятора. Но какие показатели считаются приемлемой нормой?

Нормативные требования заряда батареи

К важнейшим аспектам рабочего состояния автомобильного блока питания принадлежит напряжение. Проанализировав его показатели, рассчитывают количество заряда в аккумуляторе и, соответственно, его работоспособность.

Напряжение АКБ, состоящей из шести отдельных банок (наиболее распространенный вид блоков питания), в идеале находится в пределах 12,6–12,9В. Некоторые производители автомобильных источников питания заверяют, что их продукция может выдавать 13–13,2В, что также считается допустимым. На практике напряжение в легковых машинах составляет 12,2–12,5В, что свидетельствует о неполном заряде.

Еще меньшее значение указывает на то, батарея разряжена. Ее можно использовать без каких-то последствий при условии, что напряжение не опустится ниже 12 В. Если произведенные измерения покажут такую цифру, аккумулятор необходимо подзарядить, иначе его использование плохо отобразится на состоянии источника питания. При низких показателях зарядки увеличивается сульфатация пластин, что сопровождается уменьшением емкости батареи.

Но даже если измерительный прибор показывает такое малое напряжение, мотор автомобиля запускается. В рабочем состоянии батарея с помощью генератора при заведенном моторе вернет себе полный заряд.

Многих водителей интересует, сколько вольт должен показывать аккумулятор, чтобы его категорически запрещалось эксплуатировать. Минимальным значением является напряжение в 10,8 В. Все показатели, меньшие за эту цифру, свидетельствуют о глубоком разряде источника питания. Такое значение очень опасно для необслуживаемых аккумуляторов. Разрядившись полностью 2–3 раза, они быстро выходят из рабочего состояния.

Не стоит проводить измерения показателей напряжения блока питания сразу после отключения зарядного устройства, а подождать хотя бы час.

Еще одним аспектом, связанным с нормативными показателями вольтажа автомобильных источников питания, является его величина на выводах агрегата, не подключенного к машине. Данная величина известна как ЭДС и измеряется в тех же вольтах.

Просмотрите видео про проверку напряжения акб.


На практике ЭДС не что иное, как работа, затрачиваемая на передвижение плюсового заряда между выводами аккумулятора. ЭДС наблюдается на выводах даже тогда, когда ток не протекает по цепи. Если после полной зарядки блока питания на его выводах фигурирует показатель в 12,6В, то после установки батареи под капотом и последующего замера напряжения этот показатель падает до 12,4–12,5В. Зная, сколько должен показывать заряженный аккумулятор, нет причин для беспокойства.

Уровень заряда аккумулятора определяют и контролируют не только по показателям вольтажа, но и измерением плотности электролита. Во время подзарядки испарение воды приводит к увеличению показателей кислоты, от уровня которой увеличивается плотность электролита. На заряженном до 100% блоке питания ее показатели должны составлять 1,27–1,29 грамм на кубический сантиметр. Плотность измеряют специальным устройством – ареометром.

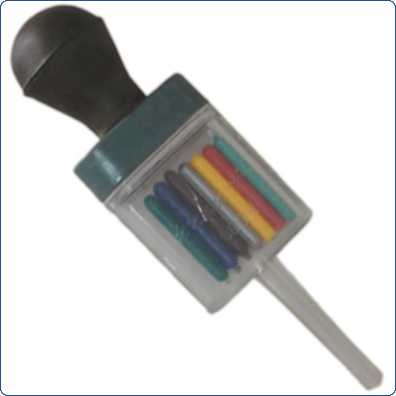

Процедура произведения замера выглядит так: прибор опускают в заливное отверстие блока питания, при помощи груши производят забор электролита в колбу таким образом, чтобы поплавок свободно двигался. Затем по шкале устройства снимают показатель плотности в соответствии с верхним уровнем электролита. Показатели напрямую зависят от температурных условий содержания и работы аккумулятора.

Неопытных автомобилистов часто интересует вопрос, сколько ампер должен показывать полностью заряженный аккумулятор. В амперах измеряют не вольтаж, а силу тока, из-за чего даже на 100% заряженный источник питания в состоянии покоя не покажет никаких ампер, поскольку между клеммами ток не протекает.

Причины снижения напряжения в АКБ

Напряжение на аккумуляторе уменьшается в тех случаях, когда:

  • батарея основательно исчерпала отведенный ей ресурс;
  • вышел из рабочего состояния автомобильный генератор, не позволяя источнику питания зарядиться во время движения;

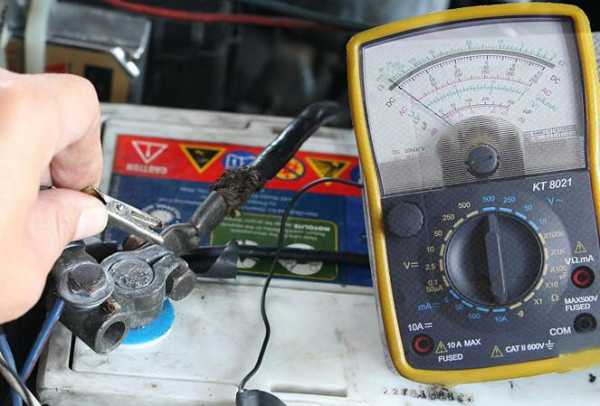

  • происходит утечка тока;
  • после зарядки увеличены нагрузки на автомобильную электрическую цепь.

Большинство из этих причин можно легко исправить, после чего нормальное напряжение аккумулятора автомобиля будет даже в тех случаях, когда источник питания эксплуатируется не один год. Лишь когда срок службы блока питания закончился, то такому агрегату ничем нельзя помочь.

В некоторых случаях виновниками разрядки блока питания являются сами автомобилисты. Эксплуатируя машину поездками на близкое расстояние, они не дают возможности батарее восстановиться полностью. Неплотно закрыв двери и не захлопнув багажник, забыв выключить фары, они способствуют тому, что даже на стоянке батарея продолжает работать, уменьшая свой заряд. Включенные лампочки и другие приспособления, требующие расхода заряда, за несколько часов могут разрядить аккумулятор до ноля.

Перед тем, как производить дополнительную (плановую) зарядку батареи или задуматься над покупкой нового агрегата, необходимо произвести визуальный осмотр агрегата, измерить силу тока, плотность электролита и определить напряжение в нем. Важно учитывать показатели приборов при работе блока питания без нагрузки и с дополнительной нагрузкой, считаться с условиями хранения и эксплуатации.

Как и чем проверяют нужный уровень заряда?

Замерять напряжение на источнике питания, прибегая к помощи бортового компьютера машины, крайне нежелательно, поскольку он часто может показывать ошибочные данные. Разнобой показателей происходит потому, что вольтметр приспосабливают не напрямую к батарее, а это приводит к возможным потерям, показывая цифры намного меньше, чем непосредственно на блоке питания.

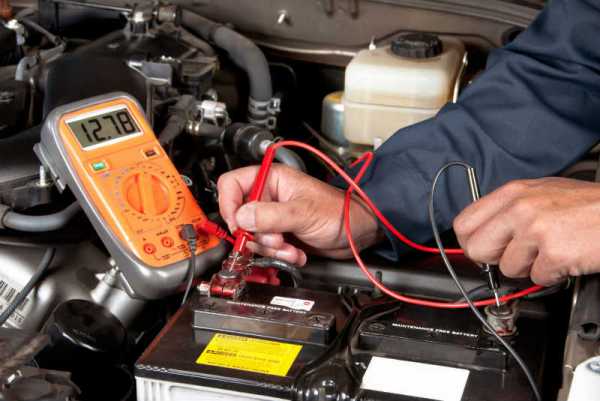

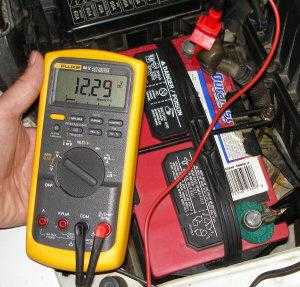

Напряжение автомобильного аккумулятора желательно измерять с использованием мультиметра или вольтметра, снаряженного нагрузочной вилкой.

Используя первый прибор, необходимо выставить его в режим для измерения вольтажа. Затем к выводам блока питания прикладывают щупы устройства (полярность особого значения не имеет) и замеряют показатель напряжения. Мультиметр стоит недорого и надежно служит в тех случаях, когда необходимо провести работы с установкой, обслуживанием и профилактикой автомобильного электрооборудования. В инструкции к использованию прибора указаны таблицы, позволяющие определить уровень зарядки.

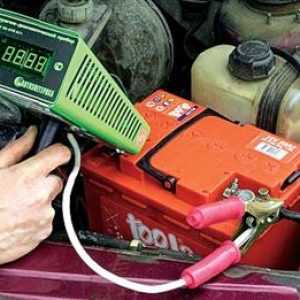

Использование нагрузочной вилки (прибора с вольтметром, двумя контактами, ручкой и дополнительным сопротивлением) для того, чтобы определить напряжение на клеммах аккумулятора, поможет изучить реальное состояние блока питания. В данном случае измеряется вольтаж с сопротивлением в замкнутой цепи. Вилка создает имитацию нагрузки на батарею, сопоставимую с запуском мотора.

Проверка напряжения акб.

Перед использованием данного устройства необходимо убрать всю грязь с корпуса батареи, хорошенько протереть его и очистить клеммы (для этого можно использовать мелкозернистую наждачную бумагу). Первым делом для такого теста блок питания необходимо зарядить до максимума, после чего клеммы вилки подключают к выводам батареи и подают нагрузку в промежутке 5 секунд. На последней секунде засекают показания вольтажа на шкале вольтметра. Если прибор покажет цифры ниже 9 вольт, то проверку АКБ больше производить нет необходимости – такой источник питания необходимо заменить.

Показатели напряжения аккумулятора под нагрузкой должны составлять 10–10,5В. После отсоединения прибора напряжение батареи немного увеличится.

Такая проверка демонстрирует работоспособность блока питания, поскольку нормальное напряжение могут выдержать практически все АКБ, а нагрузка указывает, какая из них «дохлая». Вилка создает нагрузки, в два раза превышающие показатели от номинальной емкости аккумулятора.

Если без дополнительной нагрузки источник питания демонстрирует показатели вольтажа полностью заряженного блока питания, а после присоединения нагрузочной вилки сильно «проседает», то это свидетельствует о какой-то неисправности в батарее (коротком замыкании, сульфатации и других факторах). Разобравшись с причиной, неисправность надо устранить или купить новый агрегат, чтобы старый аккумулятор однажды не подвел.

Зимние особенности показателей напряжения на блоках питания авто

Многие водители жалуются на то, что в холодную пору года в источнике питания при неработающем двигателе снижаются все его параметры, и машина не заводится. Предусмотрительные владельцы четырехколесных транспортных средств забирают батарею на ночь с улицы в теплое помещение.

Дело не в том, что на морозе происходит разрядка аккумулятора, а в том, что при минусовых температурах меняются показатели плотности электролита, отчего уменьшается уровень вольтажа. У полностью заряженного аккумулятора сбоев в работе не бывает даже в сильные морозы. У разряженной батареи состояние электролита зависит от температуры замерзания, что приводит к проблемам с запуском и нормальной работой двигателя.

Снижение температуры замедляет химические реакции в корпусе агрегата, с каждым градусом ниже ноля уходит примерно 1% максимального заряда, вследствие чего уменьшается и вольтаж.

Для тестирования аккумуляторов в минусовых условиях используют так называемый «холодный старт». Сначала измерения проводят при -18° С (такую температуру большинство блоков питания выдерживают без проблем), а затем при — 29° С. Нормальная работа блока питания зависит не от напряжения, а от энергии отдачи. То есть, чем ниже показатели сопротивления, тем легче току протекать внутри корпуса. В современных типах аккумуляторов показатели сопротивления снимают с помощью специальных примесей, которые добавляют в пластины, а также путем увеличения максимальной контактной площади электролита и пластин.

Максимально заряженной батарее не страшны любые морозы. Но зимой показатели того, какой должна быть зарядка авто, необходимо снимать хотя бы раз в 7–10 дней.

Зная, какое напряжение должно быть на аккумуляторе, необходимо помнить, что замеры напряжения желательно производить раз в месяц, чтобы предохранить батарею от нежеланных последствий. Проверить аккумулятор можно не только на СТО, но и в домашних условиях.

Интересные видео про норму зарядки акб


akbzona.ru

Напряжение аккумулятора автомобиля

Напряжение АКБ, наряду с ёмкостью и плотностью электролита, позволяет сделать вывод о состоянии аккумулятора. По напряжению автомобильного аккумулятора можно судить о степени его заряженности. Если вы хотите быть в курсе состояния вашего аккумулятора и осуществлять грамотный уход за ним, то обязательно нужно научиться контролировать напряжение. Тем более что это совсем несложно. А мы постараемся доступно объяснить как это делается и какие нужны инструменты.



Содержание статьи

Что показывает напряжение аккумулятора автомобиля?

Сначала следует определиться с понятиями напряжения и электродвижущей силы (ЭДС) автомобильного аккумулятора. ЭДС обеспечивает протекание тока по цепи и обеспечивает разность потенциалов на выводах источника питания. В нашем случае это автомобильная аккумуляторная батарея. Напряжение аккумулятора определяется разностью потенциалов.

ЭДС представляет собой величину, которая равна работе, затрачиваемой на перемещение положительного заряда между выводами источника питания. Значения напряжение и электродвижущей сил между собой неразрывно связаны. Если в аккумуляторе не возникает электродвижущей силы, то на его выводах не будет напряжения. Также следует сказать, что напряжение и ЭДС существуют без прохождения тока в цепи. В разомкнутом состоянии тока в цепи нет, но в аккумуляторе все равно возбуждается электродвижущая сила и на выводах есть напряжение.

Обе величины, ЭДС и напряжение аккумулятора автомобиля измеряются в вольтах. Стоит также добавить, что электродвижущая сила в автомобильном аккумуляторе возникает вследствие протекания внутри него электрохимических реакций. Зависимость ЭДС и напряжения АКБ можно выразить следующей формулой:

E = U + I*R0 где

E – электродвижущая сила;

U – напряжение на выводах батареи;

I – ток в цепи;

R0 – внутреннее сопротивление АКБ.

Как можно понять из этой формулы, ЭДС больше напряжения аккумулятора на величину падения напряжения внутри него. Чтобы не забивать вам голову лишней информацией скажем проще. Электродвижущая сила батареи представляет собой напряжение на выводах АКБ без учёта тока утечки и внешней нагрузки. То есть, если снять аккумулятор с авто и замерить напряжение, то в такой разомкнутой цепи оно будет равно ЭДС.

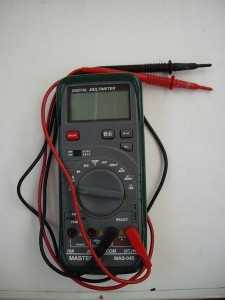

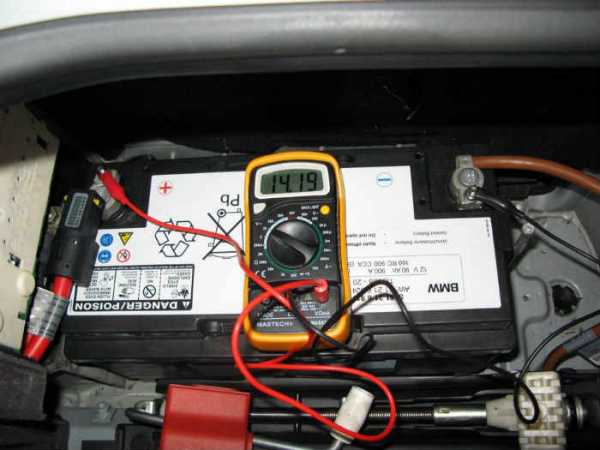

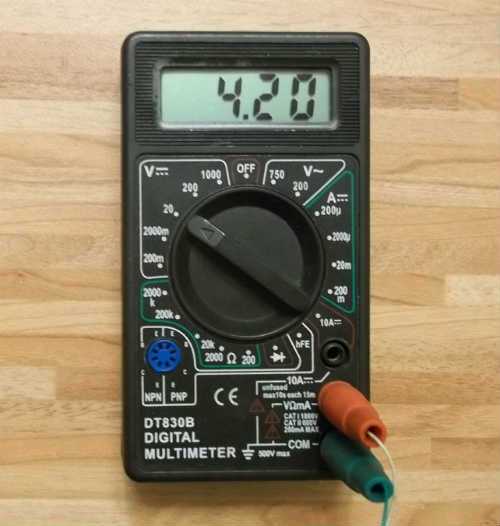

Для измерения напряжения можно использовать мультиметр

Измерения напряжения производятся такими приборами, как вольтметр или мультиметр. В аккумуляторе величина ЭДС зависит от плотности и температуры электролита. При увеличении плотности электролита растёт напряжение и ЭДС. Для примера, при плотности электролита 1,27 гр./см3 и температуре 18 C напряжение банки АКБ равно 2,12 вольта. А для аккумуляторной батареи, состоящей из шести элементов, значение напряжения будет 12,7 вольта. Это нормальное напряжение автомобильного аккумулятора, который заряжен и не находится под нагрузкой.
Вернуться к содержанию


Нормальное напряжение аккумулятора автомобиля

Напряжение на аккумуляторе автомобиля должно быть 12,6─12,9 вольта, если он полностью заряжен. Замер напряжения АКБ позволяет быстро оценить степень заряженности. Но реальное состояние и изношенность аккумулятора по напряжению узнать нельзя. Чтобы получить достоверные данные о состоянии аккумуляторной батареи, нужно проверить её реальную ёмкость и провести тест под нагрузкой, о котором будет сказано ниже. Советуем прочитать материал о том, как проверить аккумулятор автомобиля на работоспособность.

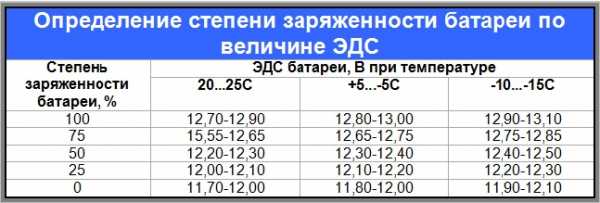

Однако с помощью напряжения вы всегда можете узнать степень заряженности аккумулятора. Ниже приводится таблица степени заряженности аккумулятора, в которой приводятся значения напряжения, плотности и температуры замерзания электролита в зависимости от заряда батареи.

Плотность электролита, г/см. куб. (+15 гр. Цельсия) Напряжение, В (в отсутствии нагрузки) Напряжение, В (с нагрузкой 100 А) Степень заряда АКБ, % Температура замерзания электролита, гр. Цельсия
Плотность электролита, г/см. куб. (+15 гр. Цельсия) Напряжение, В (в отсутствии нагрузки) Напряжение, В (с нагрузкой 100 А) Степень заряда АКБ, % Температура замерзания электролита, гр. Цельсия
1,11 11,7 8,4 0 -7
1,12 11,76 8,54 6 -8
1,13 11,82 8,68 12,56 -9
1,14 11,88 8,84 19 -11
1,15 11,94 9 25 -13
1,16 12 9,14 31 -14
1,17 12,06 9,3 37,5 -16
1,18 12,12 9,46 44 -18
1,19 12,18 9,6 50 -24
1,2 12,24 9,74 56 -27
1,21 12,3 9,9 62,5 -32
1,22 12,36 10,06 69 -37
1,23 12,42 10,2 75 -42
1,24 12,48 10,34 81 -46
1,25 12,54 10,5 87,5 -50
1,26 12,6 10,66 94 -55
1,27 12,66 10,8 100 -60

Советуем периодически проверять напряжение и заряжать АКБ по мере необходимости. Если напряжение автомобильного аккумулятора упало ниже 12 вольт, его обязательно нужно подзарядить от сетевого зарядного устройства. Эксплуатация его в таком состоянии крайне не рекомендуется.

Эксплуатация батареи в разряженном состоянии приводит к увеличению сульфатации пластин и как следствие, падение ёмкости. Кроме того, это может привести к глубокому разряду, что для кальциевых аккумуляторов смерти подобно. Для них 2─3 глубоких разряда – это прямой путь на свалку.

Напряжение также поможет диагностировать замыкание банок. Напряжение одного заряженного элемента АКБ составляет 2,1─2,15 вольта. Если одна из банок будет замкнута, то измерив суммарное напряжение батареи на выводах, вы сразу сможете понять это. Правда, нужно будет ещё выяснить, какой элемент замкнуло. Обслуживаемые аккумуляторы, которые выпускались раньше, имели выводы для каждого из элементов. Измерив по ним напряжение, можно было установить, где именно замыкание. В современных малобслуживаемых аккумуляторных батареях замкнутую банку можно установить при измерении плотности электролита. В замкнутом элементе плотность будет значительно отличаться от среднего значения по банкам. Советуем также прочитать о причинах перезаряда аккумулятора.

Ну, а теперь о том, а какой инструмент нужен автолюбителю для контроля напряжения и состояния АКБ.

Вернуться к содержанию


Инструменты для контроля напряжения аккумулятора автомобиля

Теперь, когда вы знаете, что такое нормальное напряжение аккумулятора автомобиля, поговорим о его измерении. Для контроля напряжения потребуется мультиметр (ещё называемый тестер) или обычный вольтметр.

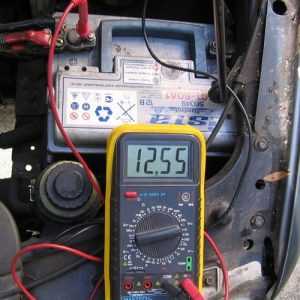

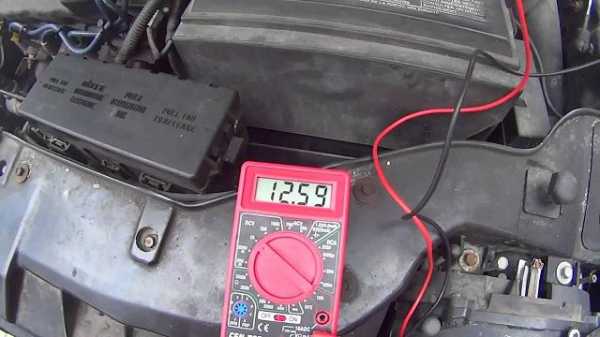

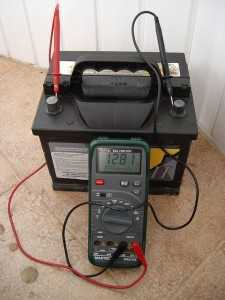

Измерение напряжения аккумулятора

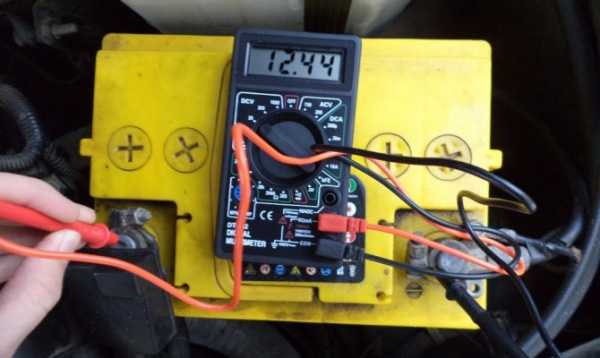

Чтобы измерить напряжение мультиметром, нужно перевести его в режим измерения напряжения, а затем щупы приложить к выводам батареи. Аккумулятор должен быть снят с авто или с него сняты клеммы. То есть, измерения проводятся на разомкнутой цепи. Красный щуп идёт на плюсовой вывод, чёрный – на минусовой. На дисплей будет выведено значение напряжения. Если перепутать щупы, ничего страшного не случится. Просто мультиметр покажет отрицательное значение напряжения. Подробнее о норме заряда аккумулятора автомобиля читайте в статье по указанной ссылке.

Есть ещё такой прибор, как нагрузочная вилка. Им также можно измерить напряжение. Для этого в нагрузочной вилке имеется встроенный вольтметр. Но гораздо интереснее для нас то, что нагрузочная вилка позволяет измерять напряжение АКБ в замкнутой цепи с сопротивлением. По эти показаниям можно судить о том, в каком состоянии находится аккумулятор. Фактически, нагрузочная вилка создаёт имитацию пуска двигателя автомобиля.

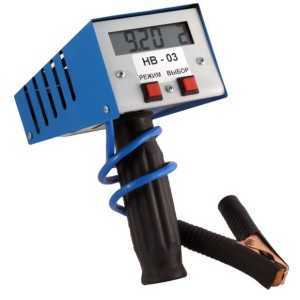

Нагрузочная вилка

Для измерения напряжения под нагрузкой следует подключить клеммы нагрузочной вилки к выводам АКБ и включить нагрузку на 5 секунд. На пятой секунде смотрите показания встроенного вольтметра. Если напряжение просело ниже 9 вольт, то аккумулятор уже потерял работоспособность и его следует заменить. Конечно, при условии аккумулятор полностью заряжен и в разомкнутой цепи выдаёт напряжение 12,6─12,9 вольта. На работоспособной батарее при подаче нагрузки напряжение сначала просядет где-то до 10─10,5 вольта, а затем начнёт немного расти.

Как видите, напряжение аккумулятора может быть в норме, а вот его состояние неудовлетворительным. Поэтому только по значению напряжения нельзя судить о работоспособности аккумулятора, а лишь о степени его заряженности. Можете также прочитать о причинах разрядки аккумулятора на автомобиле.
Вернуться к содержанию


О чём нужно помнить?

В заключение приведём некоторые советы, которые уберегут вас от ошибок при эксплуатации АКБ:

  • периодически измеряйте напряжение аккумулятора и регулярно (раз в 3 месяца) подзаряжайте его от сетевого зарядного устройства;
  • держите в исправном состоянии генератор, проводку и регулятор напряжения автомобиля для нормальной зарядки АКБ при поездках. Необходимо регулярно проверять значение тока утечки. Ток утечки аккумулятора автомобиля, норма и его измерение описаны в статье по ссылке;
  • проверяйте плотность электролита после зарядки и сверяйтесь с таблицей выше;
  • содержите аккумулятор в чистоте. Это снизит ток утечки.

Внимание! Никогда не замыкайте выводы автомобильного аккумулятора накоротко. Последствия будут печальными.

Вот и все, что хотелось сказать о напряжении автомобильного аккумулятора. Если у вас есть дополнения, исправления и вопросы, пишите их в комментариях. Удачной эксплуатации АКБ!
Вернуться к содержанию

akbinfo.ru

Напряжение заряженного автомобильного аккумулятора

Одним из важных показателей, обеспечивающих уровень работоспособности машины, является напряжение заряженного автомобильного аккумулятора. Каждый автовладелец должен знать о том, как измерять U АКБ и сколько вольт должен показывать заряженный аккумулятор, если он находится в продуктивном рабочем состоянии. Знание этого показателя необходимо для того, чтобы правильно оценивать текущее состояние аккумулятора автомобиля и вовремя обеспечить ему необходимую подзарядку, если показатель будет значительно меньше нормы.

Каким должно быть U АКБ в норме

Сразу стоит отметить, что сверхточных показателей здесь нет. Практика показывает, что запустить двигатель возможно даже тогда, когда уровень напряжения снижается больше, чем на 50%. Однако, для того чтобы не «посадить» батарею и не быть застигнутым врасплох тем, что аккумулятор «внезапно разрядился», водителю обязательно нужно регулярно контролировать батарею, периодически делая замеры на ее клеммах.

Если речь идет о понятии выходного напряжения, на АКБ оно может быть указано цифрой в 12 В. Однако на практике амплитуда этого показателя может колебаться в большую или меньшую сторону. Это зависит от интенсивности эксплуатации АКБ и состояния ее внутренних химических составляющих.

Владельцу автомобиля следует запомнить несколько цифр, которые без преувеличения можно назвать показателями первостепенной важности:

  • Напряжение от 12,4 до 12,8 В — нормальные фактические показатели, состояние АКБ рабочее, разрядка минимальна.
  • Ниже 12 В — батарея разряжена более, чем на 50%. Ездить можно, но аккумулятор скоро будет нуждаться в зарядке.
  • Ниже 11,6 В — критическое снижение показателя, батарея разряжена почти или полностью, ей срочно требуется зарядка.

Итак, правильный ответ на вопрос о том, какое напряжение должно быть у автомобильной АКБ в норме, — цифры 12,4-12,8 В. Иногда начинающие автомобилисты спрашивают, какое U имеет полностью заряженная батарея. Если есть желание снять показатель в скором времени после того, как аккумулятор зарядился, не рекомендуется делать это сразу же после окончания процесса зарядки. Лучше подождать некоторое время и измерить напряжение позже, когда оно немного опустится — например, после нескольких коротких поездок.

Практика показывает, что «полная» батарея, которая заряжалась недавно, имеет U 12,7 В. Если АКБ уже подразрядилась, число уменьшается, начиная от 12,3 В и ниже.

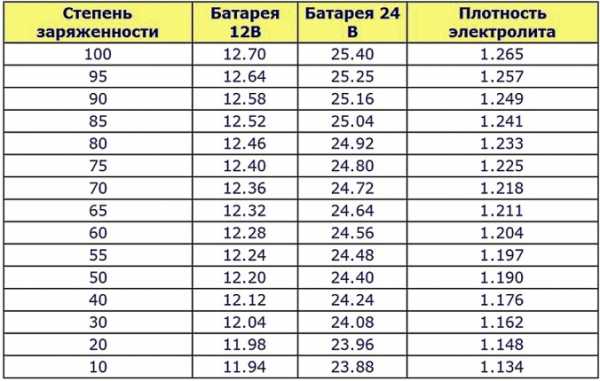

Таблица заряда аккумулятора по напряжению →

Что такое нагрузка и почему она необходима

Очень важно знать о том, что приведенные выше цифры номинального напряжения аккумулятора (12,4-12,8 В) не означают, что батарея способна долго выдержать нагрузку в виде двигателя внутреннего сгорания. Ведь замеры именно таким образом производятся в состоянии покоя батареи, а не в процессе ее работы. Поэтому есть метод проверки фактической работоспособности автомобильного аккумулятора с помощью такого прибора, как нагрузочная вилка. Нагрузочная вилка при подключении к АКБ имитирует работу двигателя, и проверяется фактическая работоспособность аккумулятора.

Правила использования нагрузочной вилки:

  • силу тока нужно выставлять, исходя из показателя емкости АКБ — при емкости батареи 60 Ач сила тока должна быть 120 А, то есть в два раза больше;
  • нагрузку проводить в течение 3-5 секунд, этого достаточно;
  • помнить о том, что 5-6 В — это критическое падение U, батарея почти разряжена, либо уровень ее емкости очень мал;
  • при нормальном рабочем состоянии аккумулятора после окончания нагрузки должно произойти быстрое восстановление его напряжения до исходного уровня (12 вольт, либо немного выше).

Нагрузочная вилка надевается на плюсовую клемму автомобильного аккумулятора. Минусовая клемма фиксируется широким железным зажимом (можно использовать плоскогубцы). Нагрузочная вилка может измерять уровень напряжения как в разомкнутой цепи, когда батарея находится в покое, так и создавать замкнутую цепь при подаче тока от 150 до 200 А.

При имитации запуска двигателя U батареи падает. В норме его снижение не должно составлять 9-10 В. Если оно продолжает падать, пока работает вилка, значит, аккумулятор слабый.

Принцип работы электролита АКБ и его роль в разное время года

Немаловажно знать и основную суть химических процессов, протекающих внутри свинцово-кислотной аккумуляторной батареи для того, чтобы ориентироваться в тех ситуациях, когда уровень ее напряжения изменяется. Показатель U АКБ напрямую зависит от уровня плотности кислоты, который в ней содержится. Плотность электролита меняется, когда батарею заряжают, либо она разряжается. Также плотность аккумулятора может резко возрасти зимой, и на напряжение это влияет очень сильно.

Чем больше разряжается батарея в процессе эксплуатации автомобиля, тем быстрее расходуется кислотная среда внутри нее, что обеспечивает быстрое снижение плотности электролитического состава. Когда же батарея заряжается, при расходе воды кислота, наоборот, начинает образовываться, и плотность электролита становится больше. В норме при заряженной батарее (12,7 В) плотность электролита должна составлять 1,27 гр/см3. Этот показатель можно измерить ареометром — принцип работы этого прибора предельно прост.

Что касается традиционного снижения U батареи автомобиля в зимнее время, эту проблему можно решить, регулярно контролируя все ее показатели, о которых уже говорилось выше. Такой контроль поможет, прежде всего, определить, нуждается ли АКБ в зарядке. Если зимой производить обслуживание аккумулятор вовремя и следить за тем, чтобы напряжение и фактическая работоспособность не падали ниже нормы, в сильные морозы аккумулятор сохранит достаточное количество плотности электролита для наиболее продуктивной работы.

Итак, напряжение заряженного автомобильного аккумулятора зависит от очень многих показателей. Ведущую роль здесь играет внимательность автолюбителя и умение проводить необходимые своевременные манипуляции с аккумулятором для того, чтобы АКБ работала долго и исправно, не требуя ремонта.

batteryk.com

под нагрузкой, в состоянии покоя

Напряжение и емкость — два главных параметра любого автомобильного аккумулятора. Качество работы батареи зависит именно от них, поэтому водитель должен уметь проверить, насколько высокое в данный момент напряжение у аккумулятора, и является ли оно допустимым. В рамках данной статьи рассмотрим, какое напряжение должно быть у аккумулятора в рабочем состоянии, в том числе и под нагрузкой.


Оглавление:
1. Каким должно быть напряжение аккумулятора
2. Как проверить норму напряжения аккумулятора
3. Напряжение аккумулятора зимой

Каким должно быть напряжение аккумулятора

Нет точного ответа на вопрос, какое напряжение аккумулятора можно считать идеальным. Обычно специалисты ориентируются на показатель необходимого напряжения для пуска двигателя. У заряженной новой аккумуляторной батареи напряжение для старта мотора должно быть на уровне около 12,6 или 12,7 Вольт.

Но не всегда, когда данный показатель выше, это является проблемой. Например, специалисты отмечают, что сразу после заряда аккумуляторной батареи ее напряжение при замере на 0,3-0,5 Вольт больше, чем реальное. При этом напряжение в 13-13,2 Вольт можно назвать допустимым, и даже на некоторых моделях новых батарей можно встретить подобный показатель, заявленный производителем.

Обратите внимание: Если вы хотите узнать реальное напряжение аккумулятора, не производите замер напряжения сразу после зарядки. Наиболее близкие к реальным значения батарея покажет через час-два после зарядки.

Нежелательным для аккумуляторной батареи считается напряжение ниже, чем 12,1 Вольт. Если батарея имеет напряжение ниже данного показателя, необходимо срочно зарядить ее. При эксплуатации батареи с низким напряжением велик риск развития сульфатации пластин, от чего избавиться в будущем будет довольно сложно, и аккумулятор придется менять на новый.

Стоит отметить, что даже с напряжением в 12,1 Вольт можно произвести старт двигателя.

Критическим можно назвать для аккумуляторной автомобильной батареи напряжение в 11,6 Вольт или ниже. Такая батарея не позволит стартовать двигателю, и ее можно считать полностью разряженной.

Важно: Выше приведены цифры, на которые следует ориентироваться. Если говорить о реальном положении дел, то на большинстве автомобилей, которые активно эксплуатируются, напряжение аккумулятора находится на уровне в 12,2-12,5 Вольт. Это вполне допустимые значения для грамотной работы мотора.

Как проверить норму напряжения аккумулятора

Можно выделить три основных вида напряжения автомобильного аккумулятора: номинальное, нормальное (фактическое) и напряжение под нагрузкой.

Номинальное напряжение — это то, которое можно встретить в различной технической литературе, связанной с автомобилями. Каждый водитель знает, что напряжение аккумуляторной батареи — 12 Вольт. Это и есть номинальное напряжение, то есть некое абстрактное значение.

Нормальное рабочее напряжение аккумулятора, как уже рассмотрели выше, находится на уровне от 12,2 до 12,7 Вольт. Это показатель напряжения аккумуляторной батареи без нагрузки.

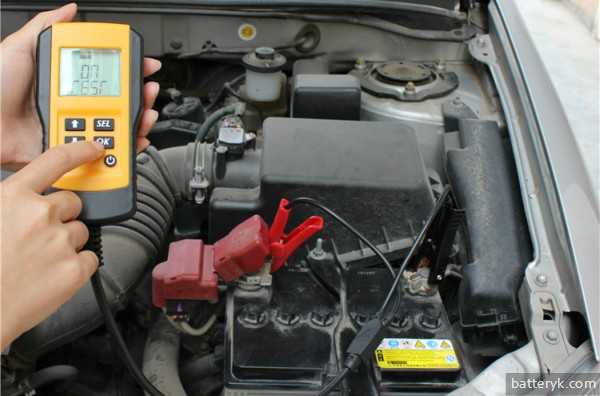

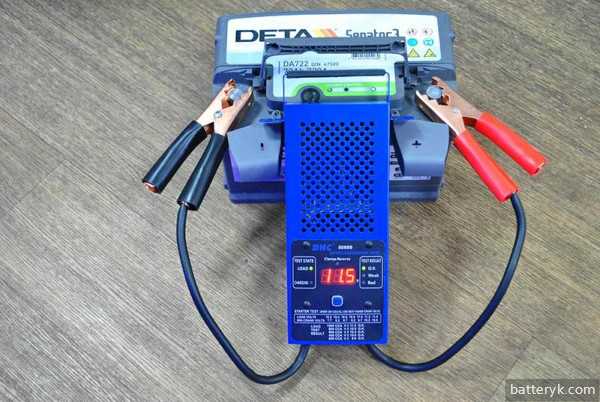

Напряжение под нагрузкой — один из важнейших параметров, который позволяет диагностировать аккумуляторную батарею на ее работоспособность. Проверка проходит следующим образом:

  1. Потребуется сам испытуемый аккумулятор (его необходимо снять с автомобиля) и “нагрузочная вилка”;
  2. Далее на аккумулятор при помощи нагрузочной вилки подают нагрузку, которая в два раза превышает емкость батареи. Пример: Если батарея имеет емкость в 65 Ам/ч, то подать на нее нужно нагрузка в 130 Ампер;
  3. Нагрузка подается примерно на 3-5 секунд, и в это время нужно следить за показателем вольтметра. Если напряжение не опускается ниже 9 Вольт, это говорит о том, что с батареей все нормально, и она заряжена. При падении напряжения до 5-6 Вольт, можно сказать, что такой батареи требуется зарядка. Если после зарядки вновь напряжение при тестировании опускается до 5-6 Вольт, это указывает на неработоспособность батареи.

Важно: После поданной “нагрузочной вилкой” напряжения через 3-5 секунд напряжение должно восстановиться до нормального значения (от 12,2 до 12,7 Вольт).

Стоит отметить, что напряжение в аккумуляторной батареи зависит от плотности электролита, который в ней находится. В процессе разрядки аккумулятора расходуется кислота, которой в электролите около 35-36% от общего объема. Из-за расхода кислоты снижается уровень плотности. В процессе заряда аккумуляторной батареи происходит восстановление процента кислоты.

Обратите внимание: При снижении плотности электролита снижается напряжение. Можно выделить следующую условную пропорцию: при напряжении аккумулятора в 12,7 Вольт плотность электролита в нем равна 1,27 г/см3.

Напряжение аккумулятора зимой

Снижение температуры окружающей среды приводит к изменению плотности электролита. В зависимости от того, насколько заряжена аккумуляторная батарея, следует делать вывод о реакции напряжения на низкую температура.

То есть, у заряженной батареи зимой повысится плотность, что приведет к повышению напряжения. Если батарея разряжена, то, наоборот, плотность будет снижаться из-за морозов, что может привести к трудностям при пуске двигателя.

Многие водители ошибочно считают, что зимой аккумулятор дополнительно разряжается от морозов. На самом деле это не так, и низкая температура окружающей среды не приводит к снижению параметров аккумулятора, но замедляет скорость химических процессов в нем.

Загрузка…

okeydrive.ru

Нормальное напряжение аккумулятора автомобиля. Напряжение заряженного аккумулятора автомобиля

Аккумуляторная батарея (АКБ) – это один из важнейших узлов автомобиля. Она обеспечивает электроэнергией стартер при запуске мотора, а также отвечает за работу множества других устройств при неработающем двигателе: ламп подсветки панели приборов и салона, магнитолы, сигнала, топливного насоса и др. Нормальная работа всех систем возможна только с заряженным аккумулятором. Именно поэтому он должен быть вовремя обслужен и заряжен.

Но часто случается совсем наоборот. Приходите вы в гараж или на стоянку, пытаетесь запустить двигатель, но в ответ стартер выдает вам либо звуки невероятных его усилий хоть немного провернуть маховик, либо же просто щелчки втягивающего реле. А в дополнение ко всему на приборной панели горит лампа, указывающая на разрядку аккумуляторной батареи.

Чтобы не попадать в такие ситуации, необходимо систематически производить диагностику аккумулятора, но для начала давайте разберемся, почему он разряжается.

Причины разрядки аккумуляторной батареи

Причин, из-за которых происходит разрядка батареи, может быть несколько. Вот некоторые из них:

  • аккумулятор полностью израсходовал свой ресурс;
  • неисправность генератора;
  • утечка тока;
  • повышенная нагрузка на бортовую электросеть;
  • несанкционированная работа электрических приборов при неработающем двигателе.

Почему так происходит

Любой аккумулятор имеет определенный ресурс, даже при своевременном обслуживании. Современные батареи, в зависимости от условий эксплуатации, могут служить от 3 до 7 лет. По истечению этого срока напряжение аккумулятора автомобиля постепенно начинает уменьшаться. Связано это с разрушением свинцовых пластин, которого, к сожалению, со временем никак не избежать. Конечно, можно попытаться восстановить АКБ, однако работать так, как новая, она уже не будет.

При неисправностях генератора напряжение зарядки аккумулятора автомобиля скачет, падает или вообще отсутствует. В этом случае батарея работает в аварийном режиме, что может привести не только к ее разрядке, но и к выходу ее из строя.

Утечка тока – одна из основных причин разрядки аккумулятора. Она легко определяется с помощью амперметра или мультиметра, включенного в его режиме. Замерив ток между снятой клеммой массы и минусовой клеммой аккумулятора, определяем величину утечки. Если она выше 80 мА, следует немедленно обратиться в сервис для поиска места утечки и устранения проблемы.

Нередко владельцы машин самостоятельно устанавливают дополнительные электроприборы (колонки, сабвуферы, осветительные элементы, разнообразные электронные устройства), даже не догадываясь о том, что существенно превышают величину нагрузки сети, предусмотренную паспортными данными авто. Это неизбежно приводит к тому, что генератор перестает справляться с этой нагрузкой, и часть ее перекрывается за счет АКБ.

Случается, что незадачливые водители, иногда покидая машину, попросту забывают выключить габариты, магнитолу, освещение салона или другие приборы, потребляющие электроэнергию. Такая невнимательность также является причиной быстрой разрядки аккумулятора.

Вовремя не обслуженная батарея также никогда не будет работать долго. Даже если в вашем авто установлен необслуживаемый аккумулятор, за ним нужно постоянно присматривать и периодически заряжать его.

Способы проверки состояния аккумуляторной батареи

Определить состояние АКБ одним способом невозможно. Не стоит слушать «специалистов», утверждающих, что, замерив напряжение аккумулятора автомобиля или его ток, можно сделать вывод о его работоспособности. Это комплексный процесс, включающий следующие мероприятия:

  • визуальный осмотр;
  • определение уровня электролита;
  • определение плотности электролита;
  • измерение напряжения аккумулятора.

Визуальный осмотр аккумуляторной батареи

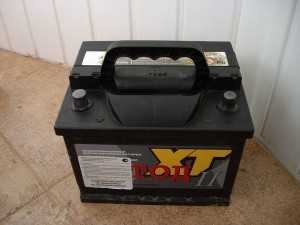

Первое, что можно сделать для установления работоспособности АКБ – это осмотреть ее. Внешний вид способен рассказать о многом.

Грязь вперемежку с влагой и автомобильными жидкостями на клеммах – недопустимое явление. Оно приводит к окислению металлических деталей и потере электрического контакта. В итоге в лучшем случае можем получить саморазрядку, в худшем – короткое замыкание. Если аккумулятор загрязнен, не поленитесь проверить ток саморазряда, чтобы убедиться в необходимости поддержания чистоты под капотом. Для этого возьмите амперметр, отсоедините от АКБ провода, прикоснитесь одним щупом к одной из клемм, а другим просто проведите по корпусу аккумулятора. Указанная на экране амперметра величина и будет током саморазряда.

Далее взгляните на корпус батареи. Наличие на ней трещин и потеков свидетельствует о механическом повреждении, ставшем причиной вытекания электролита. Если подобное случилось, использовать этот аккумулятор далее нецелесообразно. Когда есть потеки из-под пробок, необходимо проверить количество электролита в каждой из банок и устранить причину его выливания.

Как установить уровень электролита

Проверить уровень возможно лишь в обслуживаемых АКБ. Настоятельно не рекомендуется нарушать целостность корпуса необслуживаемой батареи для проведения непредусмотренного «обслуживания».

Если же аккумулятор обслуживаемый, его нужно снять, очистить от грязи и открутить пробки. Замер уровня производится с помощью специальной трубки с миллиметровой шкалой. Она опускается в банку до соприкосновения с верхней пластиной сепаратора, отверстие сверху зажимается пальцем. При вытаскивании можно легко определить уровень электролита. Он не должен быть менее 10 мм. Если уровень электролита меньше указанной величины, нужно определить причину его понижения. Обычно он падает из-за обычного выкипания и испарения. В этом случае нужно просто долить в банки дистиллированную воду.

Если же уровень уменьшился вследствие разливания электролита, доливать нужно готовый электролит. После доливки АКБ обязательно нужно подзарядить.

Как определить плотность электролита

Основным фактором, влияющим на рабочее напряжение аккумулятора автомобиля является плотность электролита. Измерить ее можно только с помощью специального прибора – ареометра. Он представляет собой большую пипетку с резиновой грушей вверху, шкалой и поплавком внутри. Измерение плотности, естественно, также можно произвести только в обслуживаемых аккумуляторах. Но какой же должна быть ее величина?

Плотность электролита для полностью заряженной АКБ при температуре 20 0С составляет 1,27 г/см3. При разрядке батареи этот показатель снижается.

Измерение напряжения аккумуляторной батареи

Какое напряжение аккумулятора автомобиля должно быть, чтобы можно было запустить двигатель? Определенного ответа здесь нет и быть не может.

Известно, что напряжение заряженного аккумулятора автомобиля должно быть 12,6-12,7 В. В зависимости от различных условий этот показатель может немного изменяться, но если заряд упал ниже 12 В, батарею можно считать разряженной на 50 %. Ее срочно нужно заряжать, так как глубокая разрядка неизбежно приведет к сульфатации свинцовых пластин. Но и при таком показателе запуск двигателя вполне возможен. При условии, что аккумулятору не нужен ремонт, а генератор дает зарядку, можно смело ездить. Но если напряжение не превышает 11,6 В, АКБ считается полностью разряженной, и ее дальнейшая эксплуатация без диагностики и зарядки невозможна.

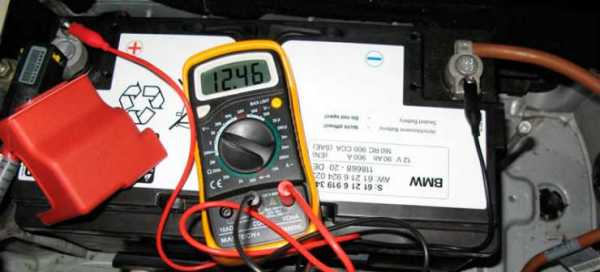

Измерить величину напряжения батареи несложно. Для этого потребуется отсоединить от нее провода, а к клеммам подключить контакты вольтметра или мультиметра в его режиме, выставив ограничение в пределах 20 В.

От чего зависит напряжение аккумулятора автомобиля. Степень разряженности АКБ

Теперь давайте попытаемся разобраться, как же взаимосвязаны основные параметры АКБ. Напряжение аккумулятора автомобиля напрямую зависит от плотности электролита. Когда батарея разряжается, происходит расходование кислоты, являющейся частью (36 %) электролита. Вследствие этого падает его плотность. Обратный процесс происходит при зарядке АКБ: расход воды ведет к образованию кислоты, в итоге чего плотность электролита растет.

Напряжение заряженного аккумулятора автомобиля (12,7 В) соответствует плотности 1,27 г/см3. При уменьшении одного из показателей уменьшается и другой.

Таблица зависимости напряжения АКБ от плотности электролита

Плотность электролита, г/см3

Напряжение заряда аккумулятора автомобиля, В

Степень разряженности АКБ, %

1,27

12,7

0

1,25

12,54

13,5

1,23

12,42

25,0

1,2

12,24

45,0

1,15

11,94

75,0

1,11

11,6

100,0

Как зависит плотность электролита и напряжение АКБ от температуры окружающей среды

От автовладельцев часто приходится слышать, что напряжение аккумулятора автомобиля зимой может существенно снижаться. Оставишь, мол, машину на несколько дней на морозе, и все, потом не заведешь. Именно поэтому некоторые из них снимают и забирают АКБ домой.

Что же происходит внутри батареи при низких температурах и к чему это может привести? На самом деле напряжение аккумулятора автомобиля зимой не падает. Да, плотность электролита меняется, но у заряженной батареи она растет, а у разряженной – падает. Иными словами, если АКБ разряжена, ее нужно либо зарядить, либо же носить с собой. В противном случае она не только не сможет запустить двигатель в мороз, в ней может замерзнуть электролит, что приведет к разрыву корпуса.

Заряженному аккумулятору ничего подобного не грозит. Да, иногда возникают проблемы со стартом двигателя, но только из-за того, что при низких температурах химические процессы протекают гораздо медленнее, поэтому АКБ может не выдавать требуемой для запуска мощности. Но достаточно внести ее в тепло и немножко выдержать, и она опять будет готова работать как раньше. Поэтому нормальное напряжение аккумулятора автомобиля для зимнего периода ничем не отличается от показателей для лета.

Как зарядить АКБ

Существует четыре способа зарядки аккумулятора. Каждый из них имеет свои достоинства и недостатки. Давайте разберем их.

  1. Метод зарядки при постоянном токе. Единственный недостаток – постоянный контроль над процессом. Суть его заключается в том, что на зарядном устройстве устанавливается ток, равный десятой части номинальной емкости батареи. Зарядка осуществляется в течение 20 часов. В связи с тем, что аккумулятор, заряжаясь, будет набирать величину тока, зарядный ток будет уменьшаться, поэтому его нужно подстраивать каждые 1,5-2 часа.
  2. Метод зарядки при постоянном напряжении. Этот способ также предполагает зарядный процесс в течение суток. Здесь необходимо учитывать, что напряжение зарядки аккумулятора автомобиля будет зависеть от величины подаваемого напряжения. Например, при непрерывной зарядке в 14,5 В на протяжении 24 часов батарея зарядится лишь на 75-80 %, при 15 В – около 90 %, и лишь при показателе в 16,3-16,5 В батарея успеет зарядиться полностью. Данный метод считается самым безопасным и эффективным.
  3. Комбинированный метод. Для зарядки этим способом потребуется специальное зарядное устройство. Процесс полностью автоматизирован и не требует ни контроля, ни присутствия. Достаточно просто подсоединить клеммы и включить аппарат. Когда в процессе зарядки будет достигнуто нормальное напряжение аккумулятора автомобиля, устройство выключится автоматически.
  4. Быстрая зарядка. Этот метод не рекомендован для применения в нормальных условиях. Его используют в крайних случаях, когда зарядить батарею нужно в самые короткие сроки. Для этого на устройстве устанавливается максимальный ток, которым аккумулятор должен заряжаться не более 20 минут. Конечно, о полной зарядке здесь речь не идет, но для запуска двигателя этого вполне будет достаточно.

fb.ru

Какое напряжение должно быть на заряженном аккумуляторе автомобиля, сколько вольт?

Водитель должен уметь оценить аккумулятор. Одним из важных показателей является напряжение.

1 Напряжение аккумулятора – о чем расскажет

Многие автолюбители знают, как проверить напряжение аккумулятора автомобиля, но каким оно должно быть, знают не все. У автомобилей напряжение без потребителей должно составлять 12,65 В. При меньших показателях батарея частично разряжена или неисправна. Падение до 12 В еще позволяет завести легковой автомобиль. Оценить степень разряженности можно, ориентируясь на таблицу:

Не стоит проводить измерения на только что заряженном аккумуляторе, потому что оно окажется завышенным. Снять реальный показатель возможно через час.

При измерении напряжения можно подключить, как нагрузку, габариты и лампы дальнего света. Установлено, что разрядный ток составит около 6 А, как потребляет стартер. Напряжение в исправном аккумуляторе не должно упасть ниже 11,5 В. Основная нагрузка аккумулятора – стартер. Проверяем показатели на клеммах при его включении – они не должны упасть ниже 9,5 В. Если меньше, стартер из-за неисправности использует слишком много энергии. Чаще это происходит из-за старения – окисляются контакты. Иногда ток при пуске стартера достигает немыслимой величины до 200 А.

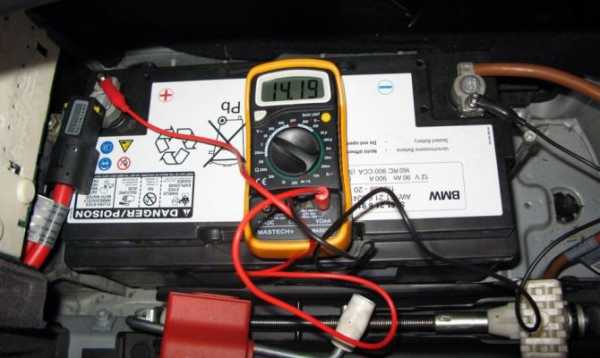

Для продолжения проверки запускаем двигатель. Работают, кроме аккумулятора, генератор с реле-регулятором. При запуске двигателя напряжение сначала падает, но проходит несколько секунд и оно начинает расти, превышая 12,6 В. Начинается зарядка аккумулятора. Контролируем величину зарядного напряжения, увеличив обороты до 2000. Нормальный показатель – 13,8–14,5 В. При дальнейшем росте требуется регулировка механического реле или замена электронного.

По величине напряжения можно оценить исправность генератора. Создаем для него нагрузку: включаем фары. Вольтметр должен показать при работающем двигателе больше 13,8 В. Если оно 12,6–13,0 В, проверяем натяжение ремня – причина может крыться в нем. Возможно, не исправен генератор, но если с ним все в порядке, обращаем внимание на реле-регулятор. В механических реле, которые устанавливались на машины раньше, регулировали контакты и поднимали напряжение. Электронные реле не регулируются, проверяем контакты. Если с ними все в порядке, придется заменить реле.

2 Контроль состояния – необходимые инструменты

Напряжение аккумулятора измеряется тестером, который еще называют мультиметром, или используют обычный вольтметр. Для проверки параметров под нагрузкой используется нагрузочная вилка. Устройство имеет два контакта – вольтметр, сопротитивление. С ее применением можно измерить напряжение, создавая имитацию работы стартера при пуске двигателя. Она создается подбором сопротивления, которое должно соответствовать емкости.

Для использования мультиметр переводим в соответствующий режим, щупами касаемся клемм. Для снятия объективных показателей АКБ отсоединяем от потребителей, снимаем контакты. Красным щупом подсоединяемся к плюсовому выводу, черный – к минусовому. Дисплей покажет значения. Если щупы подсоединить неправильно, катастрофы не произойдет, просто дисплей отобразит значения с отрицательным показателем.

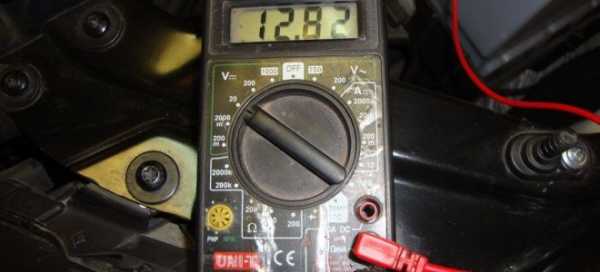

Напряжение АКБ измеряется тестером, который еще называют мультиметром, или используют обычный вольтметр

Нагрузочную вилку подключаем клеммами на выводы аккумулятора и на пятой секунде снимаем показания. Просадка ниже 9 В указывает на потерю работоспособности источника тока, он подлежит замене. Предварительно проверяем напряжение аккумулятора мультиметром без нагрузки. Показатели должны свидетельствовать о полной заряженности – 12,65 В. При разряженности заряжаем, после чего можно проводить испытание нагрузочной вилкой. Работоспособная батарея при нагрузке сначала просядет до 10–10,5 В, затем показатель немного растет.

Напряжение на батарее не позволяет делать выводы о работоспособности: проверка мультиметром может показать достаточное напряжение, а нагруженного аккумулятора – слабое. Само по себе напряжение указывает только на заряженность, но не работоспособность.

3 Применение нагрузки – проверка и оценка параметров

Среди показателей напряжения следует различать номинальные, фактические и нагруженные. Обычно принято считать, что напряжение 12 В, такой показатель есть номинальным. Он не отвечает фактическим показателям, тем более при нагрузке. В норме значение заряженного аккумулятора в покое составляет 12,65 В. На самом деле фактическое значение от 12,4 В до 12,8, оно самое достоверное. Показатель снимается на аккумуляторе, отсоединенном от потребителей.

Применение нагрузки изменит параметры: они будут очень далеки от номинальных и фактических. Чтобы узнать работоспособность, обязательно проводят испытания с применением нагрузки. В большинстве на заряженной батарее вольтметр показывает нормальное состояние, но стоит подключить нагрузку и она «умирает». Нагрузка для проверки состояния создается, как уже отмечалось, специальным аппаратом – нагрузочной вилкой. Нагрузка должна вдвое превышать емкость батареи.

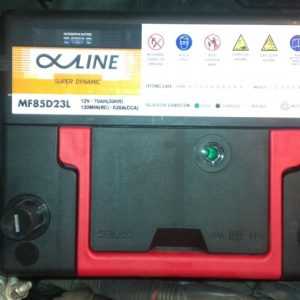

Сильнее всего распространены батареи емкостью 60 А/ч

Самая ходовая батарея емкостью 60 А/ч, для нее нагрузку подбираем на 120 А. Она подается не более 5 секунд, на последней снимаем показатели. Они не должны опускаться меньше 9 В, более низкие значения присутствуют в случае, когда проверка нагрузочной вилкой проводится на незаряженном аккумуляторе. Ничего страшного нет – подзарядили, и все. Но если заряженность полная (вне цепи показывал 12,6 В), а с вилкой 5–6 – пора менять на новый. Также следует знать, что после нагрузочной вилки восстановление напряжения до нормального происходит за 5 секунд.

4 Источник питания на морозе – почему падает емкость

Напряжение определяется внутренним содержимым аккумулятора – состоянием электролитического наполнителя. Разряд сопровождается расходом кислоты, которая входит в его состав. При разряде плотность снижается, а при зарядке процесс происходит в обратном порядке: расходуется вода, образуется кислота. Это приводит к повышению плотности. Необходимое состояние 12,7 В наблюдается при плотности 1,27 г/см3. Показатели взаимосвязаны – изменения одного сопровождается изменениями другого.

Зимой водители часто жалуются, что невозможно покрутить стартером двигатель, основные параметры источника тока упали. Некоторые снимают аккумулятор на ночь и забирают в теплое место. На самом деле в батарее при сильном морозе происходят процессы, совершенно не те, которые представляет большинство водителей. Совершенно не обязательно снимать каждый раз батарею и уносить в тепло, нужно ее хорошо зарядить. Хороший заряд – гарантия нормальной плотности и напряжения, что будет достаточным, чтобы завести машину в самый лютый мороз.

Разряд аккумулятора сопровождается расходом кислоты, которая входит в его состав

Что происходит с аккумулятором при сильных морозах? Если оставить его на ночь в холоде разряженным, уровень плотности стремительно снижается, и на утро не хватит напряжения, чтобы завести автомобиль. Хороший уровень заряда приводит к возрастанию плотности, даже на морозе, отчего повышается второй взаимосвязанный важный параметр. Поэтому в самые сильные морозы нормально заряженная батарея не снижает своей работоспособности. Пониженный уровень плотности, кроме того, что двигатель не заведется, может привести к замерзанию электролита, разрыву корпуса.

5 Зарядка аккумулятора – величина напряжения и тока

При напряжении менее 12 Вольт аккумулятор не следует использовать, его ставят на зарядку. Дальнейшая эксплуатация при большой разрядке приводит к невозвратимым отрицательным последствиям. Начинается процесс сульфатации пластин, падает емкость. Критическая норма – 10,8 В, ниже которой наступает глубокий разряд, при котором сильно сокращается срок службы. Особенно от этого страдают от необслуживаемые кальциевые аккумуляторы. Достаточно 2–3 глубоких разряда, и емкость теряется безвозвратно.

Старайтесь не допускать дальнейшей эксплуатации АКБ при падении напряжения ниже 12 В

Еще один важный момент, который повязан с нормальным напряжением. После зарядки вольтметр 12,6 В. Устанавливаем аккумулятор, замеряем напряжение и видим падение: 12,4–12,5 В. Это не повод для беспокойства, а пребывание в нормальном состоянии. При разомкнутой цепи показатели несколько больше, это фактически не напряжение, а электродвижущая сила (ЭДС).

Если батарея исправна, но не заряжена, ее заряжаем. Современной технологии известны три способа:

  • ускоренный, характерный для многих современных зарядных устройств;
  • с применением постоянного напряжения;
  • на постоянном токе.

Ускоренный режим, который называется Boost, не дает полного заряда, достаточный, чтобы завести автомобиль. Применяется такой способ при севшем автомобильном аккумуляторе, когда требуется немедленно выехать. Принцип такого способа в увеличенном зарядном токе. Использовать его часто не рекомендуется – сильно снижает срок службы аккумулятора.

При зарядке постоянным напряжением поддерживается постоянное напряжение. Подобный режим используется при несильном разряде: не ниже 12 В. Процесс полностью автоматический: подключили контакты, и можно быть свободным – контроль не требуется. При достижении нужного уровня заряда прибор определяет это и отключается.

Зарядка постоянным током самая полная и равномерная. Ток постепенно снижаем вручную. Постоянно контролируем напряжение и прекращаем зарядку при достижении нормы. Рекомендуется для сильно разряженных батарей.

tuningkod.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
