Назначение тнвд – принцип работы, устройство, назначение, конструкция

Топливный насос высокого давления: устройство и назначение

Топливный насос высокого давления в инжекторном двигателе выполняет функцию по поддержанию высокого давления для обеспечения полноценного впрыска топлива в камеры сгорания цилиндров.

Если же не знаете и двигатель машины для вас это очень сложное устройство, состоящее из тысяч различных деталей и узлов, которые трудятся в унисон, останьтесь и  получите удовольствие от новой информации.

Топливный насос высокого давления можно встретить и у дизелей, и у бензиновых агрегатов.

Устройство насоса сложное, но крайне важное для функционирования силового агрегата, поэтому мы постараемся поговорить о реальных разновидностях этого узла, встречающиеся под капотами наших авто.

Наверное, заядлые дизелисты с ревностью скажут, что топливный насос высокого давления – это прерогатива исключительно двигателей на солярке. Так и есть, вернее, было до изобретения бензиновых моторов с непосредственным впрыском, где также необходимо создавать высокое давление для инжекции горючего.

Но стоит отметить, что бензиновым двигателям нужно гораздо меньшее давление, развиваемые насосами двух типов моторов, и отличаются они примерно в 10 раз.

Топливный насос высокого давления

Какой бы ни была разновидность ТНВД, главным элементом его схемы в любом случае остаётся плунжерная пара.

Что же это за штуковина? Проще говоря, она представляет собой поршень (плунжер), вставленный в цилиндр (втулку). Но не думайте, что это такая уж простая деталь. На самом деле плунжерная пара крайне прецизионное устройство, изготовить которое можно только на высокоточном оборудовании.

Только представьте себе, расстояние между поршнем и втулкой должно составлять микроны! Кстати, это одна из причин, по которой дизельные моторы выходят из строя – некачественное топливо, имеющее в составе микрочастицы грязи, пагубно влияют на работоспособность плунжеров, царапая и загрязняя их.

Такие разные и одинаковые ТНВД

Переходим к разновидностям ТНВД. Так как инженерная мысль находится в постоянном поиске и попытках сделать мир лучше, появляются всё новые и новые технические решения.

В современном автомобилестроении топливный насос высокого давления представлен в трех основных типах:

• рядные;
• распределительные;
• магистральные.

Давайте попробуем разобраться, зачем их столько навыдумывали.

Рядный

Итак, рядный топливный насос высокого давления. В принципе, название этого типа насосов говорит само за себя. В них плунжерные пары расположены в один ряд, причём их количество равно количеству цилиндров мотора.

В одном корпусе с плунжерами расположен кулачковый вал, который и приводит их в действие, а сам вал имеет привод от коленвала двигателя. Такая вот система.



Управление подачей дизтоплива к форсункам может происходить как механически, так и при помощи электронных блоков управления.

Считается, что рядные ТНВД очень надёжны и неприхотливы к качеству горючего. Тем не менее, из-за своих внушительных габаритов они перестали использоваться на легковых авто с начала 2000-х годов.

Распределительный

Следующий топливный насос высокого давления, о которых мы вспомнили – распределительный.

Главным его отличием от предыдущей разновидности является наличие всего лишь одного или двух плунжеров. Чтобы обеспечить питание для всех цилиндров и никого не обидеть, плунжер вращается, попеременно подавая горючее в магистраль каждого.

Грубо говоря, его работу можно сравнить с револьвером, в котором бы по кругу вращался не барабан, а ствол.

Регулировка подачи солярки может быть и механической и электронной при помощи клапана, работающего под руководством блока управления двигателя.

Сам плунжер в распределительных ТНВД может иметь несколько вариантов привода:

• торцевой кулачковый;
• внутренний кулачковый;
• внешний кулачковый.

Первые два варианта из списка считаются наиболее оптимальными, так как меньше изнашивают механизмы насоса, хотя, в целом, данный топливный насос высокого давления нельзя назвать долговечным.

Магистральный

Ну и наконец, третий тип насосов – магистральный. В его составе может быть до трёх плунжеров, привод которых обеспечивается кулачковым валом или кулачковой шайбой, движущихся внутри ТНВД.

В отличие от своих собратьев, этот насос может развить очень высокое давление, а его главная задача заключается в нагнетании горючего в топливную рампу (аккумулятор), которое потом при помощи форсунок распределяется по цилиндрам.

Контролирует подачу горючего электронный клапан дозировки, находящийся в ведении блока управления мотором. Нужный объём топлива рассчитывается на основе информации, поступающей от многочисленных датчиков, разбросанных по силовому агрегату.

Кстати, о системе подачи топлива дизелей, в которой используются магистральные ТНВД, мы уже говорили в предыдущих статьях – это Common Rail, наиболее любимая технология у автопроизводителей.

Вот так всё просто. Надеюсь, дорогие читатели, эта статья раскрыла определённые секреты в строении автомобилей.

Подписывайтесь на рассылку, и вы никогда не пропустите свежие и полезные публикации.

Пока!

auto-ru.ru

Принцип работы ТНВД КамАЗ, правила эксплуатации и его компоненты

ТНВД – топливный насос высокого давления. Это один из сложнейших механизмов грузовика КамАЗ. Его роль в работоспособности и надежности невозможно переоценить. По сути, его поломка или частичный выход из строя могут привести к невозможности работы двигателя.

Тнвд камаз

Назначение

Какое назначение имеет ТНВД? Главная его функция, несомненно, поставка топлива от топливного бака в камеру сгорания двигателя. И это не простая доставка.

Как следует из названия, насос создает высокое давление и осуществляет впрыск топлива в камеру с воздухом. От точности и угла впрыска зависит очень многое.

Помимо транспортировочной роли, ТНВД грузового автомобиля КамАЗ выполняет фильтрацию поступающего топлива. Для этого система снабжена несколькими ступенями фильтров различной очистки. Речь касается не только мелких и крупных частиц, но и воды. Ее попадание в двигатель или насос может вызвать серьезную поломку или как минимум серьезно сократить срок службы.

Как работает?

Принцип работы можно разделить на несколько этапов и рассмотреть топливную систему в целом. На любом грузовике КамАЗ, ТНВД взаимодействует с другими системами, тем самым повышая эффективность работы. По своему расположению они бывают двух типов:

• рядные;
• V-образные.

Действуют они практически идентично и особых различий в принципе работы не замечается.

ТНВД имеет еще одно разделение. Это уже касается непосредственно самого процесса. Первый тип – аккумуляторный. На автомобилях КамАЗ он используется редко. Двигающая сила, которая приводит в действие поршень, это давление сжатых газов или пружины. Второй тип – непосредственное действие. Такой принцип работы осуществляется благодаря механическому взаимодействию с коленчатым валом. Именно он придает движение поршню.

Итак, двигатель грузовика КамАЗ оборудован рядным или V-образным (в зависимости от модели и конструкции) ТНВД, с непосредственным действием.Чаще всего именно рядным. Работает он следующим образом.

1. Задается движение от коленчатого вала, с помощью механической передачи.
2. Осуществляется вращение кулачкового вала, который смещает толкатели.
3. Толкатели своим воздействием сжимают специальные пружины.
4. Пружины приводят в действие плунжер и поднимают его.
5. Плунжер перекрывает впускной клапан и начинает вытеснять топливо.
6. Происходит распыление топлива форсунками, а излишки сливаются обратно.
7. Плунжер начинает опускаться со своего максимального верхнего положения.
8. Открывается впускной клапан, по которому подается топливо.

Если коротко, то принцип работы ТНВД выглядит так: топливо попадает в цилиндр и распыляется здесь с помощью поршня.

Составные части

Выверенная работа каждого компонента влияет на работу насоса в целом. Поломка или чрезмерный износ любого из них приводит к расстройству работы всей системы. Вот из чего состоит ТНВД грузовика КамАЗ:

• корпус насосной секции;
• корпус крышки;
• насос подкачки;
• плунжерная пара;
• толкатель;
• пружины;
• режимный регулятор;
• регулятор впрыска топлива;
• штуцер слива;
• штуцер впрыска;
• регулятор впрыска;
• редукционный клапан;
• электромагнитный клапан перекрытия топлива;
• рейка.

Все составляющие части обеспечивают полную изолированность внутренней части насоса, осуществляют создание необходимого уровня давления и регулируют впрыск.

Возможные поломки

Выйти из строя может любая составляющая ТНВД. Многие считают, что КамАЗ совершенно неприхотлив. Это не так. Топливная система, ввиду использования высокотехнологичных решений, предполагающих соответствующее качество обслуживания и эксплуатации, не имеет возможности серьезно противостоять грубым нарушениям норм. Но стоит отдать должное конструкторам – они сделали все, что можно, дабы повысить надежность каждого элемента и соединения. Чаще всего от износа страдает внутренняя часть насоса. Какие последствия от этого могут быть?

1. Повышенный расход топлива.
2. Повышенная задымленность выхлопа или дым в моторном отделе.
3. Перебои в работе двигателя на холостых оборотах и во время движения.
4. Трудный запуск двигателя или его полная невозможность.
5. Посторонние шумы при запуске и движении.
6. Утечки топлива.

Это далеко не полный перечень всех возможных поломок. Для обеспечения надежной и долговременной работы, а также определения поломки, рекомендовано проверять ТНВД на специальных стендах. Только так можно узнать истинную причину появления неисправностей.

Ремонт тнвд камаза

Каковы причины поломок?

Самая распространенная – вода в топливной системе. Несмотря на наличие фильтра, она все же может встречаться. К тому же он может выйти из строя, а это приведет к полному отсутствию фильтрации, что может стать смертельным для насоса и даже двигателя.

Присутствие различных мелких частиц в топливе ускоряет износ соприкасающихся поверхностей. ТНВД такое давление, чтобы КамАЗ мог выполнять свои главные задачи. А это достаточно высокие значения. Попадание песчинки или других примесей приводит к сколу и царапинам внутренних поверхностей.

Не только мусор в топливе, но и его состав имеет значение. Некачественная солярка может содержать в себе массу других соединений. Не все они безопасны для насосов и двигателей. В первую очередь из-за созданных температурных условий и веществ, на которые распадается такая гремучая смесь после ее использования двигателем.

И последнее в списке, но не по важности, это некачественный монтаж и настройка топливной системы. Ослабленное крепление приводит к вибрации механизма. А настройка качественно влияет на подачу топлива. Если впрыск недостаточный, то и не будет надежной работы.

Отдельно хотелось бы выделить использование всевозможных смесей и присадок, особенно от неизвестных компаний. Чтобы понять их вред для грузовика КамАЗ, нужно уяснить простую истину – насос уже настроен на правильную и долговременную работу.

Правила эксплуатации

Чтобы механизм работал как можно дольше, следует соблюдать самые элементарные принципы эксплуатации. А именно.

1. Использовать качественное топливо.
2. Регулярно очищать и заменять все фильтры системы.
3. Не пользоваться неизвестными смесями для повышения мощности или тому подобное.
4. Регулярно проводить очистку и промывку всех составных частей топливной системы.
5. В случае поломки, профилактики и для настройки правильной работы ТНВД КамАЗ посещать специализированные сервисные центры с опытными специалистами.
6. Устранять течи топливной системы.
7. Следить за герметичностью.
8. Регулярно проверять силу крепления насоса к двигателю. В случае необходимости – подтянуть.

autodont.ru

Топливный насос высокого давления. Рядный ТНВД

Примером рядного топливного насоса высокого давления применяемого на легковых автомобилях является насос дизеля Мерседес 190, состоящий из нескольких одинаковых секций. В передней части этого насоса расположен вакуумный насос 14, приводимый в движение эксцентриком 2, расположенным на торце кулачкового вала.

В нижней части  корпуса насоса установлен кулачковый вал, который соединяется со звездочкой привода через муфту опережения впрыска.

На кулачковом валу имеются про­филированные кулачки для каждой насосной секции и эксцентрик для приведения в движение насоса низкого давления, который крепится к привалочной плоскости насоса высокого давления.

Рис. Топливный насос высокого давления Мерседес:
1 – штуцер подключения вакуумного усилителя тормозов; 2 – эксцентрик привода вакуумного насоса; 3 – звездочка приводной цепи; 4 – автоматическая муфта опережения впрыска; 5 – винт установки начала впрыска; 6 – подача топлива; 7 – трубопровод высокого давления; 8 – рычаг перекрытия подачи топлива; 9 – вакуумная камера остановки двигателя; 10 – вакуумная камера увеличения частоты вращения коленчатого вала; 11 – регулятор частоты вращения; 12 – пробка для установки приспособления регулировки начала впрыска; 13 – топливоподкачивающий насос; 14 – вакуумный насос

В перегородке корпуса против каждого кулачка установлены роликовые толкатели 14. Оси роликов своими концами входят в пазы корпуса насоса, предотвращая проворачивание толкателей.

Рис. Секция рядного ТНВД:
1 – зубчатый сектор; 2 – регулирующая поворотная втулка плунжера; 3 – боковая крышка;  4 – штуцер нагнетательного клапана; 5 – корпус нагнетательного клапана; 6 – нагнетательный клапан; 7 – гильза плунжера; 8 – плунжер; 9 – рейка ТНВД; 10 – поводок плунжера; 11 – возвратная пружина плунжера; 12 – нижняя тарелка возвратной пружины; 13 – регулировочный болт; 14 – роликовый толкатель; 15 – кулачковый вал

Насосные секции установлены в верхней части корпуса и крепятся винтами. Основной частью каждой насосной секции является плунжерная пара, состоящая из плунжера 8 и гильзы 7. Плунжерную пару изготовляют из хромомолибденовой стали и подвергают закалке до высокой твердости. После окон­чательной обработки подбором производят сборку плунжеров и гильз так, чтобы обеспечить в соединении зазор, равный 3…5 мкм. Этим достигается  максимальная плотность сопряжения взаимодейст­вующих деталей обеспечивающих давление впрыскивания топлива до 1200 кгс/см2.

Сверху каждой плунжерной пары установлен нагнетательный клапан 6, размещенный в корпусе 5.

При вращении кулачкового вала 15 насоса выступ кулачка набегает на роликовый толкатель 14, который через регулировочный болт воздействует на плунжер 8 и перемещает его вверх. Когда выступ кулачка выходит из-под ролика толкателя, пружина 11, упирающаяся в тарелки, возвращает плунжер в первоначаль­ное положение. Рейка 9 входит в зацепление с зубчатым венцом поворотной втулки 2, надетой на гильзу.

Регулирование состава топливовоздушной смеси в дизельном двигателе происходит изменением подачи топлива при неизменном количестве воздуха, в отличие от бензиновых двигателей, где изменяется и то и другое. В рядных ТНВД изменение подачи топлива, обычно осуществляется за счет рейки, однако изменение подачи может осуществляться и за счет золотника, который перемещается по плунжеру. В рассматриваемом ТНВД при перемещении рейки 9 вдоль ее оси втулка 2  поворачивается на гильзе и, действуя на выступы  плунжера, поворачивает его, в результате чего изменяется количество топлива, подаваемого к форсункам. Ход рейки ограничивается стопорным винтом, входящим в ее продольный паз. Задний конец рейки соединен с тягой  регулятора частоты вращения коленчатого вала, установленного в корпусе ТНВД.

Принцип работы секции насоса

Принцип работы секции насоса заключается в следующем. При движении плунжера 1 вниз внутреннее пространство гильзы 12 наполняется топливом, и одновременно оно подается насосом низкого давления в подводящий канал 10 корпуса 11 насоса.

Рис. Схема работы секции насоса высокого давления:
а – впуск топлива; б – начало подачи; в – конец подачи;
1 – плунжер; 2 – продольный паз; 3 – выпускное отверстие; 4 – сливной канал; 5 – пружина; 6 – нагнетательный клапан; 7 – разгрузочный поясок; 8 – надплунжерное пространство;  9 – впускное отверстие; 10 – подводящий канал; 11 – корпус насоса; 12 – гильза; 13 – винтовая кромка

При этом открывается впускное отверстие 9, и топливо поступает в надплунжерное пространство 8. Затем под действием кулачка плунжер начинает подниматься вверх, перепуская топливо обратно в под­водящий канал 10 до тех пор, пока верхняя кромка плунжера 1 не перекроет впускное отверстие 9 гильзы. После перекрытия этого отверстия давление топлива резко возрастает и при рабочем давлении  топливо, преодолевая усилие пружины 5, поднимает нагнетательный клапан 6 и поступает в топливопровод.

Дальнейшее перемещение плунжера вверх вызывает повышение давления, превышающее давление, создаваемое пружиной форсунки, в результате чего игла форсунки приподнимается и проис­ходит впрыскивание топлива в камеру сгорания. Подача топлива про­должается до тех пор, пока винто­вая кромка 13 плунжера не откроет выпускное отверстие 3 в гильзе, в результате чего давление над плунжером резко падает, нагнетательный клапан 6 под действием пружины закрывается и надплунжерное пространство разъе­диняется с топливопроводом высокого давления. При дальнейшем движении плунжера вверх топливо перетекает в сливной канал 4 через продольный паз 2 и винтовую кромку 13 плунжера.

Нагнетательный клапан 6 разгружает топливопровод высокого давления, так как он снабжен цилиндрическим разгрузочным пояском 7, который при посадке клапана на седло обеспечивает увеличение объема топливопровода. Этим достигается резкое прекращение впрыскивания топлива и устраняется возможность его подтекания через распылитель форсунки, что улучшает процесс смесе­образования и сгорания рабочей смеси, а также повышает надежность работы форсунки.

Клапаны ТНВД

В ТНВД с рядным расположением плунжерных пар применяются нагнетательные клапана объемного течения и ограничения обратного течения, а также клапана постоянного давления.

Клапана обратного течения применяются для демпфирования волн обратного давления топлива, возникающих при закрытии распылителя форсунки, что уменьшает износ распылителя и подвпрыски топлива в цилиндры двигателя. Клапан  устанавливается как дополнительный над обычным клапаном перед топливопроводом высокого давления, идущим к форсунке.

Рис. Штуцер ТНВД с нагнетательным клапаном:
а – с клапаном объемного течения и ограничением обратного течения; b – с клапаном постоянного течения; 1 – корпус нагнетательного клапана; 2 – обратный клапан; 3 – промежуточный объем; 4 – разгрузочный поясок; 5 – сферический клапан; 6 – втулка клапана; 7 – нагнетательный клапан; 8 – жиклер; 9 – обратный клапан

Клапан состоит из головки с запорной конической фаской, разгрузочного пояска 4 и хвос­товика с прорезями для прохода топлива. Сверху на клапан установлена пружина 3, которая прижимает его к седлу. При подаче топлива разгрузочный поясок вместе с конусом клапана приподнимается над направляющей втулкой и топливо под давлением поступает к форсунке. При закрытии основного клапана клапан обратного течения перекрывает доступ обратных волн топлива.

Клапана постоянного течения применяются на ТНВД с давлением впрыска более 800 кг/см2, для уменьшения кавитации. При подаче топлива через нагнетательный клапан в конце хода нагнетания шариковый обратный клапан под действием обратных волн давления топлива открывается и система топливоподачи действует как нагнетательный клапан с перепускным дросселем. При уменьшении давления клапан закрывается, при этом в магистрали сохраняется постоянное давление.

Перемещение плунжера во втулке с момента закрытия впускного отверстия до момента открытия вы­пускного отверстия  называется активным  ходом  плунжера, который в основном и определяет количество подаваемого топлива за цикл работы топливной секции.

Изменение количества топлива, подаваемого секцией за один цикл, происходит в результате поворота плунжера зубчатой рейкой 5. При различных углах поворота плунжера благодаря винтовой кромке смещаются моменты открытия выпускного отверстия. При этом, чем позднее открывается выпускное отверстие, тем большее количество топлива может быть подано к форсункам.

Рис. Схема изменения подачи топлива:
1 – гильза; 2 –  впускное отверстие; 3 – плунжер; 4 – винтовая кромка; 5 –рейка

На рисунке показаны следующие положения винтовой кромки плунжера за цикл работы топливной секции:

• положение а – нулевая подача топлива. Плунжер 3 повернут так, что его продольный паз расположен против выпускного отверстия, в результате чего при перемещении плунжера вверх топливо вытесняется в сливной канал, подача топлива прекращается и двигатель останавливается
• положение  б – промежуточная подача, так как при повороте плунжера 3 по часовой стрелке объем вытесненного топлива уменьшается так как выпускное отверстие открывается раньше
• положение в – максимальная подача топлива и наибольший активный ход плунжера 3. В этом случае расстояние от винтовой кромки 4 плунжера до выпускного отверстия будет наибольшим

ustroistvo-avtomobilya.ru

Устройство и принцип работы насосов высокого давления (ТНВД)

Дизельный двигатель весьма сложный механизм. Его работа во многом напоминает современные инжекторные системы, которые пришли на смену карбюраторам. Однако работа дизеля невозможна без топливного насоса высокого давления, или как его называют опытные водители ТНВД. В дизельных двигателях насос выполняет сразу 2 важнейшие функции:

• Устройство нагнетает топливо под необходимым давлением.
• Регулирует момент начала впрыска.

ТНВД устройство

Последняя функция, правда, с тех пор как появились аккумуляторные системы впрыска, досталась форсункам, которые управляются уже с помощью электроники. Чтобы понять принцип по которому работает топливный насос высокого давления, давайте подробно разберем устройство этого механизма.

Конструктивные особенности ТНВД

Практически все ТНВД имеют примерно одинаковую конструкцию. Основой механизма является плунжерная пара, объединяющая в себе цилиндр и поршень. Делают ее из прочнейшей стали, способной выдерживать очень сильные нагрузки.

В остальном насосы в зависимости от конструкции делятся на несколько видов:

• Рядный. Топливо в этом случае, в цилиндр нагнетается с помощью отдельной плунжерной пары.
• Распределительный. В этом случае с помощью нескольких плунжерных пар топливо распределяется сразу по всем цилиндрам.
• Магистральный. Устройство служит исключительно для подачи топлива на аккумулятор.

В зависимости от вида принцип работы каждого из устройств совершенно различен, поэтому остановимся на них более подробно.

Рядный ТНВД

А легковые автомобили насосы такого вида перестали устанавливать еще в 2000 году. Однако. Однако сама конструкция устройства настолько надежна, что для грузового транспорта их используют, и по сей день. Рядный топливный насос высокого давления, можно смазывать маслом из системы смазки дизельного двигателя, что позволяет устройству работать даже на самом низкокачественном топливе.

Что касается внутреннего устройства рядного насоса, то он имеет количество плунжерных пар, аналогичное количеству цилиндров. Плунжеры установлены в самом корпусе, в нем же есть и топливные каналы. Плунжерные пары движутся от усилия кулачкового вала, который, в свою очередь, приводится в движение коленвалом автомобиля. Выглядит это следующим образом: кулачок набегает на толкатель плунжерной пары, которая, в свою очередь, двигается вверх по втулке, закрывая и открывая впускное и выпускное отверстие. В результате этих действий возникает давление, которое открывает клапан нагнетания и через него топливо подходит к нужной форсунке.

Регулировка рядного ТНВД, возможна как механическим способом, так и с применением электроники. В первом случае регулировка производится при помощи поворота плунжерной пары во втулке. Делается это при помощи шестерни, соединенной, с зубчатой рейкой. Что касается электронной регулировки, тут понадобится специальное дорогостоящее оборудование, которое можно найти только в автосервисе.

Распределительный ТНВД

Топливный насос высокого давления

В случае с ТНВД такого вида, всю работу выполняют один или максимум два плунжера, обслуживающие одновременно все цилиндры двигателя. Подобная конструкция в отличие от предыдущих дает таким насосам ряд преимуществ:

• Насосы такого вида гораздо легче и меньше по размерам.
• Они обеспечивают равномерность подачи топлива, что положительно сказывается на работе двигателя.

Однако главный недостаток заключается в том, что такие ТНВД, крайне недолговечны и неустойчивы к повышенным нагрузкам. Фактически вышеперечисленные свойства влияют на то, что распределительные насосы высокого давления ставят только на легковые автомобили с гораздо меньшей, чем у грузовиков мощностью двигателя.

Магистральные ТНВД

Пожалуй, самые современный топливный насос высокого давления. Он идеально подходит для нового дизельного двигателя. Используются они исключительно в аккумуляторной системе впрыска топлива. Устройство фактически делает работу инжекторного двигателя и нагнетает топливо в  рампу. Принцип работы таких насосов обеспечивает максимально, возможно, давление топлива, вплоть до 180 МПА, что необходимо для современного дизельного двигателя.

Количество плунжеров в магистральных насосах варьируется от 1 до 3, в зависимости от двигателя. В действие они приводятся также при помощи кулачкового вала или шайбы. На практике это выглядит следующим образом:

• Под действие возвратной пружины, которая двигается при вращении кулачкового вала, плунжер начинает движение вниз.
• Вследствие этого уменьшается давление в компрессионной камере и увеличивается ее объем.
• После открывается впускной клапан и в камеру начинает поступать топливо.

Подачей топлива управляет электронный блок ТНВД. Тут все зависит от потребности дизельного двигателя. Обычно клапан открыть полностью, однако, при необходимости электронный блок подает сигнал, и с помощью клапана регулирует количество поступающего топлива.

Неисправности ТНВД

Независимости от вида установленного ТНВД или надежности самого дизельного двигателя рано или позже – устройство начинает барахлить.

ТНВД Bosh

Несмотря на то что принцип работы у различных видов ТНВД в каждом случае иной, признаки неисправности устройство имеет практически аналогичные:

• Увеличивается расход топлива.
• Подача топлива к форсунке от ТНВД нарушена.
• Ремень ГРМ соскальзывает с шестерни ТНВД.
• Протекает топливо из насоса.
• Двигатель плохо заводится.
• Автомобиль сильно дымит при движении.

Главное, прежде чем приступить к ремонту топливного насоса следует исключить другие виды неисправностей. Вышеперечисленные признаки лишь намек и на самом деле могут говорить о чем угодно, вплоть от неисправности самих форсунок. Именно поэтому первым делом следует провести полную диагностику дизельного двигателя. Желательно сделать это с применением современной электроники – тогда результат будет гарантированно точен, вам не придется тратиться на ненужный ремонт, а неполадки двигателя будут устранены на 100%.

autodont.ru

Устройство и принцип действия ТНВД механического типа

Стандартные рядные ТНВД

Рядные ТНВД относятся к классической аппарату ре впрыскивания дизельного топлива. Эти надежные агрегаты используются на дизелях с 1927 г. Рядные ТНВД устанавливаются на стационарные дизели, на двигатели грузовых автомобилей, строительных и сельскохозяйственных машин. Они позволяют получать высокие цилиндровые мощности у двигателей с числом цилиндров от 2 до 12. В сочетании с регуляторами частоты вращения коленчатого вала, устройствами для изменения угла опережения впрыскивания и различными дополнительными механизмами они обеспечивают потреби гелю возможность широкого выбора режимов эксплуатации. Рядные ТНВД для легковых автомобилей сегодня не производятся. Мощность дизеля существенно зависит от количества впрыскиваемого топлива. Рядный ТНВД всегда должен дозировать количество подаваемого топлива
в соответствии с нагрузкой. Для хорошей подготовки смеси ТНВД должен дозировать топливо максимально точно, впрыскивая его под очень высоким давлением в соответствии с процессом сгорания. Оптимальное соотношение расхода топлива, уровней шума работы и эмиссии вредных веществ в ОГ требует точности порядка 1° угла поворота коленчатого вала по моменту начала
впрыскивания. Для управления моментом начала впрыскивания и компенсации времени на проход волны давления топлива через подводящую магистраль в стандартном рядном ТНВД используется муфта 3 опережения впрыскивания см. на рис. ниже, которая с увеличением частоты вращения коленчатого вала изменяет момент начала подачи топлива в направлении «раньше». В особых случаях предусмотрено управление опережением впрыскивания в зависимости от нагрузки на двигатель. Нагрузка и частота вращения коленчатого вала регулируются изменением величины цикловой подачи топлива. Рядные ТНВД делятся на два типа: стандартные и с дополнительной втулкой.

1. Дизель
2. Стандартный рядный ТНВД
3. Муфта опережения впрыскивания
4. Топливоподкачивающий насос
5. Регулятор частоты вращения коленчатого вала
6. Установочный рычаг с тягой от педали газа
7. Ограничитель полной подачи, зависимый от давления наддува
8. Фильтр тонкой очистки топлива
9. Магистраль высокого давления
10. Форсунка о сборе
11. Магистраль обратного слива топлива

Конструкция и принцип действия

Рядные ТНВД серии РЕ имеют собственный кулачковый вал 14, который установлен в алюминиевом корпусе. Он
соединяется с двигателем либо непосредственно, либо через соединительный узел и муфту опережения впрыскивания.
Количество кулачков на кулачковом валу TНВД соответствует числу цилиндров двигателя. Над каждым кулачком находится роликовый толкатель 13 с тарелкой 12 пружины 11. Тарелка передает усилие от толкателя на плунжер 8, а пружина возвращает его в исходное положение. Гильза 4 плунжера является направляющей, в которой плунжер совершает возвратно-поступательное движение. Сочетание втулки и плунжера образует насосный элемент, или плунжерную пару.

1. Корпус нагнетательного клапана
2. Проставка
3. Пружина нагнета тельного клапана
4. Гильза плунжера
5. Конус нагнетательного клапана
6. Впускное и распределительное отверстия
7. Регулирующая кромка плунжера
8. Плунжер
9. Регулирующая втулка плунжера
10. Поводок плунжера
11. Пружина плунжера
12. Тарелка пружины
13. Роликовый толкатель

Конструкция плунжерной пары

Плунжерная пара состоит из плунжера 9 и гильзы 8. Гильза имеет один или два подводящих канала (при двух каналах один из них выполняет функции подводящего и перепускного), которые соединяют полость всасывания с камерой высокого давления плунжерной пары. Над плунжерной парой находится штуцер 5 с посадочным конусом 7 нагнетательного клапана. Двигающаяся в корпусе TНВД рейка 10 вращает зубчатый сектор 2, управляя тем самым регулирующей втулкой 3 плунжера. Перемещение самой рейки определяется регулятором частоты вращения коленчатого вала. Это позволяет точно дозировать величину цикловой подачи. Полный ход плунжера неизменен. Активный ход и связанная с ним величина цикловой подачи могут изменяться поворотом плунжера, который совершается при помощи регулирующей втулки.

1. Полость всасывания
2. Зубчатый сектор
3. Регулирующая втулка плунжера
4. Боковая крышка
5. Штуцер нагнетательного клапана
6. Корпус нагнета тельного клапана
7. Конус нагнетательного клапана
8. Гильза плунжера
9. Плунжер
10. Рейка ТНВД
11. Поводок плунжера
12. Возвратная пружина плунжера
13. Нижняя тарелка возвратной пружины
14. Регулировочный винт
15. Роликовый толкатель
16. Кулачковый вал ТНВД



Плунжер имеет наряду с продольной канавкой 2 еще и спиральную канавку 7. Получаемая таким образом косая кромка на поверхности плунжера называется регулирующей кромкой 6. Если величина давления впрыскивания не превышает 600 бар, то достаточно одной регулирующей кромки, для больших значений давления впрыскивания необходим плунжер с двумя регулирующими кромками, отфрезерованными с противоположных сторон плунжера. Их наличие снижает износ плунжерной пары, поскольку плунжер с одной регулирующей кромкой под давлением прижимается к одной стороне гильзы, увеличивая ее выработку.В гильзе плунжера размещены одно или два отверстия для подвода и обратного слива топлива.
Плунжер притерт к гильзе так плотно, что пара герметична без дополнительных уплотнений даже при очень высоких давлениях и низких частотах вращения коленчатого вала. Из-за этого замене могут подвергаться только комплектные плунжерные пары.
Величина возможной подачи топлива зависит от рабочего объема пары. Максимальное значение давления впрыскивания у форсунки может составлять, в зависимости от конструкции, 400… 1350 бар. Угловой сдвиг кулачков на кулачковом валу гарантирует точное совмещение впрыскивания с фазовым сдвигом процессов по цилиндрам двигателя в соответствии с порядком его работы.

а — гильза с одним подводящим каналом
b — гильза с двумя подводящими каналами

1. Подводящий канал
2. Продольная канавка
3. Гильза плунжера
4. Плунжер
5. Перепускном канал
6. Регулирующая кромка
7. Спиральная канавка
8. Кольцевая канавка для смазки

ПЛУНЖЕРНАЯ ПАРА С ПРИВОДОМ

а — НМТ плунжера
б — ВМТ плунжера

1. Кулачок
2. Ролик
3. Роликовый толкатель
4. Нижняя тарелка возвратной пружины
5. Возвратная пружина плунжера
6. Верхняя тарелка возвратной пружины
7. Регулирующая втулка плунжера
8. Плунжер
9. гильза плунжера

Принцип действия плунжерной пары

(последовательность фаз)
Вращение кулачкового вала ТНВД преобразуется непосредственно в возвратно-поступательное движение роликового толкателя, приводящего в действие плунжер Движение плунжера в направлении к его ВМТ называется ходом нагнетания.
Возвратная пружина возвращает плунжер к его НМТ. Пружина рассчитана так, что даже при максимальных частотах
вращения кулачкового вала ТНВД ролик не отходит от кулачка; отскок и вместе с ним удар ролика по кулачку при длительной эксплуатации привели бы к разрушению поверхностей кулачка или ролика. Плунжерная пара работает по принципу перетока топлива с управлением регулирующей кромкой 5. Этот принцип используется в рядных ТНВД серии РЕ и индивидуальных ТНВД серии PF. В НМТ плунжера подводящий канал 2 гильзы 3 и канал 6 слива топлива открыты. Благодаря им топливо может перетекать под давлением подкачки из полости впуска в камеру 1 высокого давления. При движении вверх плунжер закрывает отверстие подводящего канала своим верхним торцом. Этот ход плунжера называется предварительным. При дальнейшем движении плунжера вверх давление
растет, что приводит к открытию нагнетательного клапана над плунжерной парой. При применении нагнетательного клапана постоянного объема плунжер дополнительно совершает втягивающий ход. После открытия нагнетательного клапана топливо во время активного хода через магистраль высокого давления направляется к форсунке, которая впрыскивает точно дозируемое количество топлива в камеру сгорания двигателя. Когда регулирующая кромка плунжера открывает перепускной канал, активный ход плунжера завершается. С этого момента топливо в форсунку не нагнетается, поскольку во время остаточного хода оно через продольную и спиральную канавки из камеры высокого давления направляется в перепускной канал. Давление в плунжерной паре при этом падает. По достижении ВМТ плунжер меняет направление своего движения на противоположное. Топливо при этом через спиральную и продольную канавки поступает обратно из перепускного канала в камеру высокого давления. Это происходит до тех пор, пока регулирующая
кромка вновь не перекроет перепускной канал. При продолжении обратного хода плунжера над ним возникает область низкого давления. С освобождением подводящего канала верхним торцом плунжера топливо вновь поступает в камеру высокого давления. Цикл начинается снова.

Последовательность работы плунжерной пары

1. Камера высокого давления
2. Подводящий канал
3. Гильза плунжера
4. Плунжер
5. Регулирующая кромка
6. Перепускной капал А полный ход плунжера

Регулирование цикловой подачи

Величину цикловой подачи топлива можно регулировать изменением активного хода кромки. Для этого рейка 5 через регулирующую втулку плунжера поворачивает сам плунжер 3 таким образом, что регулирующая кромка 4 может изменять момент конца нагнетания и
вместе с тем величину цикловой подачи (регулирование по концу впрыскивания). В крайнем положении, соответствующем нулевой подаче (а), продольная канавка находится непосредственно перед перепускным каналом. Вследствие этого давление в камере высокого давления плунжерной пары во время всего хода плунжера равняется давлению в полости всасывания и нагнетания топлива не происходит. В это положение плунжер приводится, если двигатель должен быть остановлен. При средней подаче (Ь) плунжер устанавливается в промежуточное положение (по регулирующей кромке). Полная подача (с) становится возможной только при установке максимального активного хода плунжера. Передача движения от рейки на плунжер может производиться либо через
зубчатую рейку на зубчатый сектор , закрепленный на регулирующей втулке плунжера либо через рейку с направляющими шлицами на штифт или сферическую головку на регулирующей втулке плунжера .

а — нулевая подача
b — средняя подача
с — полная подача

1. Гильза плунжера
2. Подводящий канал
3. Плунжер
4. Регулирующая кромка плунжера
5. Рейка ТНВД

www.carluck.ru

виды топливных насосов высокого давления, и принцип работы топливного насоса

Топливный насос высокого давления имеющий сокращенную аббревиатуру (ТНВД) выполняет следующие основные функции:

— подает топливо под высоким давлением в топливную систему ДВС;

— регулирует моменты впрыска топлива.

Топливный насос относится к наиболее важным устройствам, как бензиновых, так и дизельных двигателей.

ТНВД обычно применяются в дизельных двигателях. В бензиновых двигателях применение ТНВД нецелесообразно, ввиду того, что в нем не требуются такие высокие давления, как в дизельном двигателе.

Можно выделить следующие основные конструктивные элементы топливного насоса:

1. Плунжер (поршень) + Цилиндр (втулка) = Плунжерная система (пара)

Плунжерная система изготавливается из высокопрочной стали на высокотехнологическом оборудовании (станках), в связи с необходимостью высокой точности.

Всего один завод на все пост Советское пространство изготавливал плунжерные пары. Изготовление плунжерных пар сегодня происходит таким образом.

Если внимательно изучить процесс производства плунжерных пар, то отчетливо видно, что огромное значение уделяют прецизионному сопряжению (зазор между плунжерной парой). Плунжер плавно входит в цилиндр под действием собственного веса.

Как изначально упоминалось, топливный насос служит не только для подачи топлива в топливную систему, но и подает его к форсункам на каждый цилиндр на бензиновом двигателе.

Форсунки являются связующим звеном этой цепи и соединяются с насосом специальными трубопроводами. Для эффективного впрыска топлива форсунки соединяются с нижней распылительной частью с специальными отверстиями для увеличения эффективности впрыска топлива с дальнейшим воспламенением. Момент впрыска топливной смеси в камеру сгорания регулируется углом опережения зажигания.

Типы топливных насосов

Существует три основных типа ТНВД, которые мы с вами рассмотрим:

1. распределительный;
2. рядный
3. магистральный.

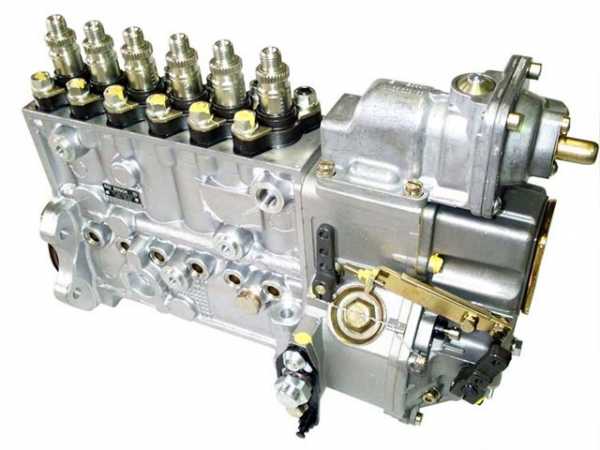

Рядный ТНВД

Рядный топливный насос высокого давления оснащен плунжерными парами, которые располагаются друг с другом. Их количество зависит от количества рабочих цилиндров двигателя и соответствует ему. Одна плунжерная пара обеспечивает подачу топлива только для одного цилиндра.

Пары устанавливаются в корпусе насоса, в котором имеются каналы входа и выхода. Плунжер приводится в работу при помощи кулачкового вала, который имеет привод от коленчатого вала.



При вращении кулачкового вала топливного насоса, кулачки воздействуют на толкатели плунжеров приводя их в движении внутри втулок насоса. Вследствие впускные и выпускные отверстия начинают последовательно открываться и закрываться. Когда плунжер движется вверх во втулке создается давление, которое приводит к открытию нагнетательного клапана, через который топливо подается к форсунке по топливопроводу.

Момент подачи топлива регулируется специальным устройством (муфтой центробежного типа). Работа муфты центробежного типа основана на перемещении грузиков под действием центробежной силы.

Центробежная сила изменяется по мере роста (или уменьшения) величины оборотов коленчатого вала двигателя, вследствие чего грузики расходятся к внешним краям муфты, либо сближаются к оси. Происходит смещение кулачкового вала относительно привода, что приводит к изменению работы плунжеров.

Когда обороты коленчатого вала увеличиваются – происходит ранний впрыск топлива, когда уменьшаются – поздний впрыск топлива.

Рядные топливные насосы зарекомендовали себя своей надежностью. Они совсем не привередливы к качеству топлива и смазка ТНВД осуществляется обычным моторным маслом.

Недостатки рядных топливных насосов высокого давления – их размер.

Распределительный ТНВД

Распределительный ТНВД включает в себя один или два плунжера, что зависит от объема двигателя.



И эти один или два плунжера работают на все цилиндры двигателя. Таким образом удалось не только обеспечить более равномерную подачу топлива, но и уменьшить габариты топливного насоса высокого давления. Недостатки распределительных ТНВД в их надежности и долговечности.



Распределительные ТНВД имеют различные типы привода:

1. торцевой привод;
2. внутренний привод;
3. внешний привод;

Наиболее эффективными себя показали торцевые и внутренние приводы ТНВД, с меньшей нагрузкой.

Кстати, такие импортные насосы, как Bosch, оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы отечественного производства.



Основным элементом в торцевом приводе Bosch является распределительный плунжер, который создает давление и распределяет горючую смесь по цилиндрам. Плунжер распределитель при этом совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.

Плунжер совершает возвратно-поступательно движение одновременно с вращением кулачковой шайбы, которая обегает кольцо. Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в начальное положение осуществляется с помощью возвратного механизма.

Именно вращательное движение плунжера, что приводится от приводного вала, способствует распределению топлива в цилиндрах. Величина подачи топлива обеспечивается с помощью электромагнитного клапана или центробежной муфты.

Работа насоса ТНВД

Работа насоса состоит из нескольких этапов:

1. Закачка порции топлива в надплунжерное пространство;
2. Нагнетание давления за счет сжатия и распределение топлива по цилиндрам.
3. Возвращение плунжера в исходное положение. Повторение цикла работы.

Внутренний кулачковый привод ТНВД

Такой привод топливных насосов применяется в распределительных ТНВД роторного типа, например,  Bosch VR, Lucas DPC. В данном типе ТНВД распределение горючей смеси происходит за счет плунжера и распределительной головки.



Распределительный вал оснащается двумя плунжерами, расположенными друг напротив друга, которые нагнетают топливо. Тем выше давление в насосе, чем меньше расстояние между плунжерами. По мере возрастания давления топливо поступает к форсункам через нагнетательные клапана.

Магистральный ТНВД

Магистральный ТНВД используется в известной системе подачи топлива Common Rail. Работа магистрального ТНВД заключается в накапливании топлива в топливной рампе, затем подается на форсунки. Давление в магистральном топливном насосе высокого давления составляет примерно 180 Мпа.



Магистральный насос бывает одно-, двух- или трех плунжерным.  Приводится магистральный ТНВД от кулачкового вала.

Когда кулачки воздействуют на плунжер, тот перемещается вниз, происходит расширение компрессионной камеры, давление падает и создается разряжение, которое приводит к открытию впускного клапана, и топливо начинает поступать.

Когда плунжер подымается – давление растет и клапан закрывается. Когда давление достигает необходимой отметки, топливо  через выпускной клапан нагнетается в топливную рампу.

Процесс подачи топлива в магистральном ТНВД регулируется дозирующим топливным клапаном, открытие и закрытие, которого осуществляется с помощью электроники.

www.autoezda.com

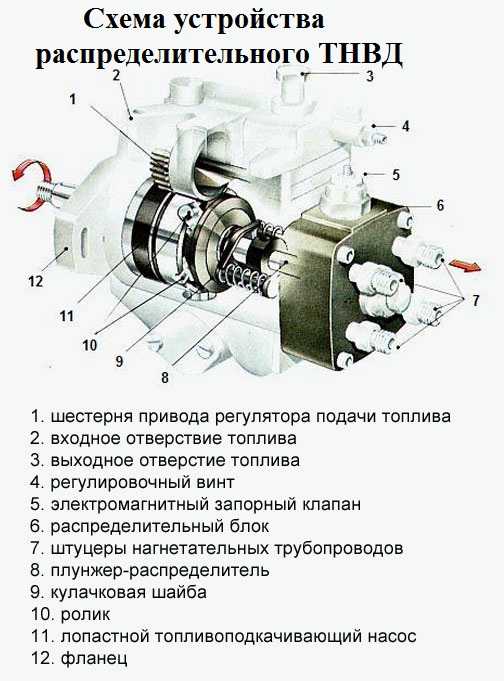

Устройство ТНВД BOSCH (Бош) VE. Топливный насос высокого давления

Топливный насос высокого давления ⭐ (ТНВД) — основной конструктивный элемент системы впрыска дизельного двигателя, выполняющий две основные функции: дозированную подачу топлива в цилиндры двигателя под давлением и определение правильного момента впрыска. После появления аккумуляторных систем впрыска, задачу определения момента подачи топлива выполняет электронная форсунка.

Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД

Принципиальная схема системы топливоподачи дизеля с одно­плунжерным распределительным топливным насосом (ТНВД) с торцевым кулачко­вым при­водом плунжера показана на рисунке:

Рис. Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД: 1 – топливопровод низкого давления; 2 – тяга; 3 – педаль подачи топлива; 4 – ТНВД; 5 – электромагнитный клапан; 6 – топливопровод высокого давления; 7 – топливопровод сливной магистрали; 8 – форсунка; 9 – свеча накаливания; 10 – топливный фильтр; 11 – топливный бак; 12 – топливоподкачивающий насос (применяется при магистралях большой протяженности; 13 – аккумуляторная батарея; 14 – замок «зажигания»; 15 – блок управления временем включения свечей накаливания

Топливо из бака 11 прокачивается по топливо­проводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасывается топливным насосом низкого давления и затем направляется во внутреннюю полость корпуса ТНВД 4, где создается давление порядка 0,2 … 0,7 МПа. Далее топливо поступает в насосную секцию высокого давления и с помощью плунжера — распреде­лителя в соответствии с порядком работы цилиндров подается по топливопроводам высокого давления 6 в форсунки 8, в результате чего осуществляется вспрыскивание топлива в камеру сгорания дизеля. Избыточное топливо из корпуса ТНВД, форсунки и топливного фильтра (в некоторых конструкциях) сливается по топливо­проводам 7 обратно в топливный бак. Охлаждение и смазка ТНВД осуществляются циркулирующим в системе топливом. Фильтр тонкой очистки топлива имеет важное значение для нормальной и безаварийной работы ТНВД и форсунки. Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3…5 мкм. Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топливе  Попадание влаги во внутреннее пространство насоса может привести к выходу последнего из строя по причине образования коррозии.

Топливный насос подает в цилиндры дизеля строго дози­рован­ное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима, поэтому характеристики двигателей существенно зависят от работы ТНВД.

Схема и общий вид распределительного насоса VE

Схема распределительного насоса VE представлена на первом рисунке, а его общий вид на следующем.

Основные функциональные блоки топливного насоса VE представляют собой:

• роторно-лопастной топливный насос низкого давления с регулирующим перепускным клапаном
• блок высокого давления с распределительной головкой и дозирующей муфтой
• автоматический регулятор частоты вращения с системой рычагов и пружин
• электромагнитный запирающий клапан, отключающий подачу топлива
• автоматическое устройство (автомат) изменения угла опережения впрыскивания топлива

Рис. Схема топливного насоса — Bosch VE: 1 – вал привода насоса; 2 – перепускной клапан регулирования внутреннего давления; 3 – рычаг управления подачей топлива; 4 – грузы регулятора; 5 – жиклер слива топлива; 6 – винт регулировки полной нагрузки  7 – передаточный рычаг регулятора; 8 – электромагнитный клапан остановки двигателя; 9 – плунжер  10 – центральная пробка; 11 – нагнетательный клапан; 12 – дозирующая муфта; 13 – кулачковый диск; 14 – автомат опережения впрыска топлива; 15 – ролик; 16 – муфта; 17 – топливоподкачивающий насос низкого давления



Рис. Общий вид распределительного ТНВД VE: а – ТНВД; б – блок высокого давления с распределительной головкой и дозирующей муфтой. Позиции соответствуют позициям на предыдущем рисунке.

Дополнительные устройства распределительного ТНВД VE

Распределительный ТНВД VE может также быть оснащен различными дополнительными устройствами, например, кор­рек­торами топ­ливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля.

Вал привода 1 топливного насоса расположен внутри корпуса ТНВД, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4. За валом 1 неподвижно в корпусе насоса установлено кольцо с ро­ли­ками и штоком привода автомата опережения впрыски­вания топлива 14. Привод вала ТНВД осуществляется от колен­чатого вала дизеля, шесте­ренчатой или ременной передачей. В че­тырехтактных двигателях частота вращения вала ТНВД составляет половину от частоты вращения коленчатого вала, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечива­ет распределе­ние топлива по цилиндрам. Поступательное движение обеспечивается кулачковой шай­бой, а враща­тельное – валом топливного насоса.

Автоматический регулятор частоты вращения включает в себя центробежные грузы 4, которые через муфту регулятора и систему рычагов воз­действуют на дози­рующую муфту 12, изменяя таким образом величину топливоподачи в зависимости от скоростного и на­грузочного режимов дизеля. Корпус ТНВД закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива является гидравлическим устройством, работа которого определяется давлением топлива во внутренней по­лости ТНВД, создаваемым топливным насосом низкого давления с регулирующим перепу­скным клапаном 2.

Видео: Работа ТНВД

ustroistvo-avtomobilya.ru
