Ремень приводной это – Когда менять приводные ремни | Что произойдет если оборвется приводной ремень?

Содержание

Что такое приводные ремни и какую роль играют? Как понять, что приводной ремень пора менять?

В современных моторах довольно много различного навесного оборудования, которое требует наличия привода. Чтобы не ставить на каждый агрегат отдельный моторчик, все узлы такие как ГУР, генератор, кондиционер, водяная помпа и т. д. они приводятся в движение при помощи ремней.

Ременная передача намного удобнее и дешевле, так как всего один ремень может приводить в движение сразу несколько узлов. Но, как и все в этом мире, ремни имеют ряд недостатков, о которых мы и поговорим в данной статье. Также затронем популярную тему замены, попытаемся ответить на вопрос как часто менять приводные ремни и как понять, что приводной ремень пора менять.

Приводной ремень или ремень агрегатов — это ременная передача, передающая крутящий момент от шкива двигателя на шкив узла, который нужно привести в движение (выше я перечислил большинство из них). Ремни бывают разных типов: зубчатые, клиновые и поликлиновые.

Самой большой проблемой всех ремней является их уязвимость и невысокая прочность. Несмотря на то, что порвать такой ремень вряд ли сможет даже очень сильный человек, в процессе эксплуатации они очень часто рвутся и доставляют массу хлопот. Происходит это из-за суровых условий эксплуатации, перегревы, чередующиеся охлаждением, влага, масляные подтеки и мелкие песчинки сказываются на состоянии ремня. Из-за всех этих факторов ремень приходит в негодность, о чем сообщает характерным свистом, который собственно и является вторым существенным недостатком всех приводных ремней. Появление скрипа и свиста вызывает у большинства автомобилистов неприятные ощущения, после чего многие производят их замену. Это, в принципе, правильно, однако в некоторых случаях в замене нет необходимости и решить вопрос появления свиста можно обычной регулировкой.

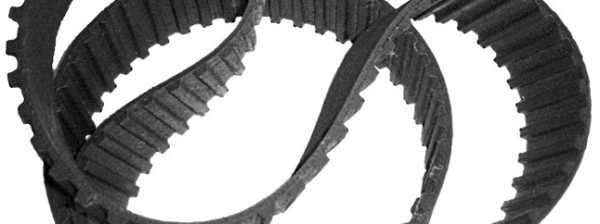

К зубчатым относится ремень ГРМ. Разрыв данного ремня наиболее опасен и может нанести мотору серьезный вред. Поэтому за его состоянием необходимо особенно следить. Замена этого ремня производится в строгом соответствии требованиям, это примерно 50-70 тыс. км. пробега. Хотя все индивидуально, у некоторых производителей ремни ходят по 100 и даже 150 тыс. км пробега.

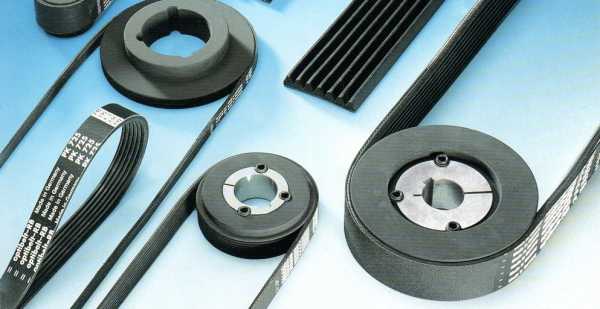

Клиновые и поликлиновые ремни используются для передачи крутящего момента от шкива двигателя на шкивы навесного оборудования. Данный тип ремней не играет такую важную роль как ремень ГРМ, однако и от его разрыва у вас могут быть большие неприятности. Замена ремней агрегатов также у каждого автопроизводителя может быть своя, в среднем этот интервал составляет примерно 50-70 тыс. км. Довольно часто случается так, что приводной ремень меняют досрочно по причине его непригодности. Из-за тяжелых условий эксплуатации поликлиновые и клиновые ремни могут преждевременно выйти из строя. Проявляется это в виде появления характерного свиста, который доносится из-под капота. Также понять, что ремень пора менять можно по наличию на его поверхности трещин, потертостей, торчащих нитей и т. д.

Почему свистят ремни?

Свист ремня генератора, а также ремня ГУР происходит по следующим причинам.

  1. Критический износ ремня. Истирание ручейков и ребер, а также повреждения разного рода.
  2. Попадание сторонних предметов. Иногда в ручейки попадают мелкие камешки, в результате чего сцепление ремня ухудшается. Чем больше этих камней будет в пазах, тем хуже будет сцепление ремня со шкивами, в итоге ремень начнет проскальзывать, издавая неприятный свист.
  3. Влага и прочие жидкости. Вода или другая жидкость (масло, антифриз, омыватель и т. д.) попадая на ремень или шкив, приводит к тому, что сцепление ремня со шкивом ухудшается, в результате чего он проскальзывает и начинает свистеть. Если после проезда по луже ремень начал пищать или свистеть, но уже очень скоро это прошло, переживать не стоит. Однако если свист появляется регулярно, например, во время запуска двигателя или при включении света, кондиционера, и других электропотребителей то, скорее всего, потребуется подтяжка или даже замена приводного ремня. Порою даже исправный ремень свистит в сырую или слишком холодную погоду, при первом запуске мотора. В данном случае рекомендуется произвести его регулировку, замена скорее всего не потребуется. Кроме воды на поверхность ремня могут попадать масло и охлаждающая жидкость. В данном случае ремень тоже будет проскальзывать, однако в отличие от воды, эффект от попадания масла может быть гораздо серьезнее. Масло не испарится так быстро, кроме того на масляную поверхность соберется большое количество пыли и песка, которые уничтожат ремень окончательно. Также масло негативно влияет на состояние резины из которой изготовлен ремень, что так или иначе ускорит процесс его старения.
  4. Шкивы. Проблемы с ремнями возможны также и по вине самих шкивов. За время эксплуатации они несмотря на то, что изготовлены из металла, способны истираться, особенно в тех случаях, когда в ремень набивается много камешков, которые стирают ребра шкива. В итоге даже после замены ремня вы можете наблюдать проскальзывание ремней по той причине, что сам шкив уже не соответствует требованиям данного ремня, проще говоря они уже подходят не идеально.

Что произойдет в случае разрыва приводного ремня?

В случае полного разрыва ремня агрегатов вы можете остаться без кондиционера, ГУРа (повернуть руль вы сможете разве что во время движения), а также без зарядки АКБ, света и охлаждения двигателя. Как вы понимаете, без ГУРа и кондиционера «жить», как говорится, можно, а вот без охлаждения и зарядки аккумулятора — вряд ли. Если без генератора вы еще «проедете на аккумуляторе» и после его полной разрядки просто заглохнете, то с охлаждением все намного сложнее. Без циркуляции ОЖ двигатель можно перегреть, в результате чего у вас будут очень большие проблемы.

Также обрыв приводного ремня опасен тем, что после обрыва куски ремня могут повредить другие узлы или «замотаться» в такой же ремень агрегатов. Последствия могут быть разные. В лучшем случае придется менять два ремня, в худшем — вы можете «попасть» на замену узлов, которые находятся возле этих ремней.

Как понять, что приводной ремень порвался?

Во-первых, скорее всего, вы услышите характерный звук похожий на хлопок. Во-вторых, из-за разрушения одного из ремней может пропасть зарядка на АКБ, о которой просигнализирует лампочка на панели. Если же это ремень ГУР вы почувствуете, что руль повернуть очень сложно, лучше всего это будет ощущаться на месте. Также один из признаков разрыва или отсутствия ремня — неработающий кондиционер. Из-за разрыва приводного ремня крутящий момент от шкива коленвала не будет передаваться на шкив вышеперечисленных агрегатов.

Подведем итоги…

Приводные ремни, изготовленные из резины и капрона, имеют ряд преимуществ, среди которых: невысокая себестоимость, простота, удобство замены и довольно большой срок эксплуатации. Среди минусов можно выделить: отсутствие защиты от грязи, пыли и влаги. Также минусом является способность таких ремней к растягиванию, а также вероятность разрыва в случае износа. Металлические цепи, к примеру, служат гораздо больше, не боятся ничего из вышеперечисленного, однако в случае разрыва урон двигателю будет просто колоссальным. Также следует учесть, что цепная передача крутящего момента гораздо дороже с точки зрения реализации, да и замена цепи ГРМ, к примеру, будет стоить в несколько раз дороже по сравнению с ремнем ГРМ.

Актуально: Что лучше — цепь или ремень ГРМ? Делаем правильный выбор!

Чтобы не допустить разрыва приводных ремней старайтесь следить за их состоянием, и контролируйте степень их натяжения. Избегайте движения по большим лужам и не асфальтированным дорогам. Не тяните с заменой с появлением первых признаков износа, произведите осмотр, подтяжку или замену ремней.

У меня все, спасибо за внимание! Напишите в комментариях, через сколько вы меняете ремни агрегатов и поделитесь секретом как продлить срок службы проводных ремней. До новых встреч на Вопрос Авто. Пока.

vopros-avto.ru

Приводной ремень — это… Что такое Приводной ремень?

Клиновые ремни

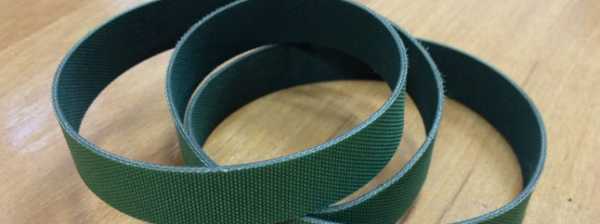

Плоский ремень

Приводной ремень — элемент ременной передачи, рабочая деталь машин и механизмов, которая служит для передачи крутящего момента. Передача крутящего момента происходит за счет сил трения или сил зацепления (зубчатые ремни).

Классификация

  • По способу передачи механической энергии:
    • трением;
    • зацеплением.
  • По виду ремней:

Пассики

Различные способы установки пассика

Па́ссик — приводной ремень круглого (симметричного) сечения в ремённом приводе. Как правило изготавливаются из резины или полимерных материалов. Чаще всего используются в электронных устройствах, в магнитофонах, электрофонах. Пассик передаёт вращение c ведущего шкива электродвигателя на ведомый шкив тонвала, подкассетника и т. п. Пассик эффективно сглаживает (демпфирует) колебания угловой скорости вращения электродвигателя, тем самым снижая детонацию.

Срок службы пассика ограничен не только механическим износом, но и старением собственно материала: резина и другие синтетические полимеры со временем высыхают, разлагаются с изменением коэффициента трения и эластичности. Нерасчётная смазка в канавке шкива также может испортить пассик.

См. также

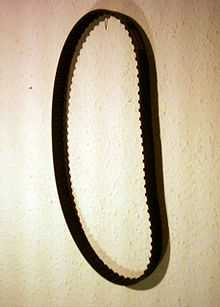

Зубчатый приводной ремень (англ. timing belt)

Литература

  1. Под ред. Скороходова Е. А. Общетехнический справочник. — М.: Машиностроение, 1982. — С. 416.
  2. Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. — М.: Издательский центр «Академия», 2004. — С. 416. — ISBN 5-7695-1384-5
  3. Д. Н. Решетов. Детали машин. — 4-е, переработанное и дополненное. — М.: «Машиностроение», 1989. — С. 496. — ISBN 5-217-00335-9

dic.academic.ru

Статья — Приводной ремень — что это от «РТИ-Промэкспорт»™ Барнаул

При эксплуатации машины автомобилисту приходится сталкиваться с особой терминологией. Многие понятия непонятны, требуют изучения. Уделим внимание одному из таких. Приводной ремень – что это? Рассмотрим виды, функции и особенности.

Классификация изделий

Приводной ремень обеспечивает передачу крутящего момента от двигателя к распределительному валу. Это происходит благодаря силе зацепления или трения. В первом случае используется зубчатая передача, во втором работа происходит благодаря разности материалов ремня и шкива.

По виду изделия бывают:

  • круглого сечения;
  • зубчатыми;
  • плоскими;
  • и другие.

Рассмотрим более пристально один из них. Пассиками называют приводные ремни круглого сечения. Для их изготовления используются полимерные материалы или резина. Такие элементы обеспечивают вращение с ведущего шкива двигателя на ведомый элемент другого органа автомобиля. Они удачно сглаживают колебания угловой скорости.

Особенности обслуживания

Поликлиновые и клиновые приводные ремни в России называются также плоскими и ручейковыми соответственно. В отличие от изделий ГРМ (газораспределительный механизм), они не нуждаются в столь пристальном внимании к сроку службы, установленному производителем.

Однако, контроль за ними все равно нужен. Штатная замена должна производиться с определенной периодичностью, и очень важно, чтобы процедура проводилась до момента, когда ремни выйдут из строя. Каждый из них отвечает за функционирование ответственного оборудования.

Чтобы вовремя обнаружить неполадку, нужно прислушиваться к возникающим симптомам: свистам, скрипам. Это могут быть признаки того, что ремень проскальзывает, а натяжка, возможно, ослабла. В мокрую погоду такие звуки могут усиливаться, поскольку влага противодействует сцеплению.

Не стоит паниковать, если вы услышали свист после проезда глубокой лужи, он вызван временным увлажнением рабочих механизмов. Если же посторонние шумы слышны сразу после старта автомобиля, стоит проявить бдительность.

Функциональные возможности

Поликлиновые и клиновые приводные ремни используются для работы генератора, кондиционера и других агрегатов. Клиновые имеют V-образное сечение. Поскольку на такие изделия постоянно действуют перепады температур и высокие нагрузки, они выполнены из металлического сердечника и каучука. В некоторых модификациях присутствует текстильная нить – это существенно повышает их прочностные характеристики.

Эксплуатационный срок

Приводные ремни рассчитаны на длительный период эксплуатации. В среднем они пригодны для работы в течение 25 тысяч часов. Этот показатель указан не в километрах, так как ремни задействованы не только при движении машины.

На износ проводных ремней влияют следующие факторы:

  • материал изготовления;
  • качество установки;
  • особенности хранения и эксплуатации.

Самый простой пример неправильного монтажа – установка приводного ремня с помощью отвертки или иного острого предмета. В результате повреждения изделие не способно отслужить расчетный срок эксплуатации.

Также в процессе взаимодействия приводных ремней с окружающей средой их состояние может ухудшиться. При неправильном хранении изделия не смогут прослужить отведенное количество часов.

На долговечность эксплуатации также оказывают влияние погодные условия. К примеру, при эксплуатации автомобиля при высоких температурах приходится чаще или постоянно кондиционировать салон. Очевидно, что в таких условиях износ приводного ремня будет больше, чем при обычных обстоятельствах.

Напоследок нужно отметить, что в современных автомобилях при обрыве ремня в дороге не получится произвести замену подручными средствами. Вам потребуется обращение в сервис-центр для устранения поломки. Для предотвращения подобных ситуаций ремень рекомендуется регулярно проверять, тогда риск выхода из строя существенно уменьшается. Это также повышает безопасность использования транспорта и удешевляет обслуживание автомобиля.

www.rti-prom.ru

Приводной ремень: типы,неисправности,маркировка. | НЕМЕЦКИЕ АВТОМАШИНЫ

Приводной ремень автомобиля — это элемент ременной передачи, рабочая деталь транспортных средств и механизмов, которая служит для передачи крутящего момента двигателя.

Передача крутящего момента происходит за счет сил трения или сил зацепления (зубчатые ремни, клиновидные ремни).

Существует ошибочное мнение, что ремень ГРМ (ременный привод газораспределительного механизма), не относится к приводным ремням. Но на самом деле это не так. Ремень ГРМ также относится с категории приводных ремней.

Приводные ремни разделяются на несколько видов:

— Ремень ГРМ (ременный привод газораспределительного механизма)

— Приводные ремни вспомогательных компонентов (навесное оборудование двигателя)

2. Поликлиновый ремень передачи крутящего момента двигателя на навесное оборудование двигателя

3. Клиновый ремень передачи крутящего момента двигателя на навесное оборудование двигателя

Ремни №2 и №3 в нашей стране также имеют дополнительные названия: плоский ремень (Поликлиновый ремень) или ручейковый ремень (Клиновый ремень).

Ременная передача отличается легкостью монтажа и замены, перегрузки компенсируются эластичностью приводов. Подобный вид незаменим во время работы на больших скоростях.

Приводные ремни отличаются по целому ряду характеристик, в первую очередь, это:

Традиционно в маркировке таких ремней указываются следующие данные:

Размеры приводов могут быть самые разные и выпускаются под конкретную модель автомобиля или оборудования. Перед заменой этой детали на своем транспортном средстве обязательно проведите сравнение новой и заменяемой.

Для правильного выбора приводного ремня, нужно учитывать марку и модель автомобиля, тип двигателя, его объём, код двигателя и назначение самого приводного ремня, будь это, к примеру, зубчатый ремень ГРМ, который приводит помпу и распредвал газораспределительного механизма двигателя, либо поликлиновый односторонний ремень, приводящий кондиционер.

Поэтому все вышеперечисленные критерии необходимо брать во внимание, чтобы не ошибиться, зря потратив деньги на ремень неподходящего размера и типа.

Неисправности поликлиновых ремней навесного оборудования и способы их устранения

Эксплуатационный износ присущ любому элементу конструкции, причем подвижные части, подвергающиеся воздействию силы трения и испытывающие нагрузку, подвержены износу более других. Повреждения ремня опасны высоким риском возникновения аварии.

Основными мерами безопасности являются контроль состояния ремня и своевременное восстановление его работоспособности (очистка, подтяжка и пр.).

  • Неприятный звук (писк) во время движения свидетельствует об ослаблении натяжения ремня. В этом случае требуется без задержек выполнить подтяжку.
  • При обнаружении на ремне или шкивах грязи и следов горючесмазочных материалов система требует очистки.
  • При осмотре обращают внимание на внешний вид приводного ремня – наличие механических повреждений (истертые мета, надрывы, сношенные края и др.).

Для обеспечения безотказной работы системы и продления срока эксплуатации поликлинового ремня важно следить также и за вспомогательными устройствами, в первую очередь, за обводными и натяжными роликами. Они напрямую влияют на характер движения, степень износа и вероятность повреждения ремня, поэтому должны сохраняться в хорошем состоянии.

Ролики постоянно испытывают давление, вследствие чего изнашиваются. Износ роликов влияет на степень натяжения ремня, качество работы системы в целом. Проверку приводного ремня, шкивов и роликов выполняют минимум через каждые 15 тыс. км. пробега. Ролики заменяют при обнаружении значительного износа и при замене навесного ремня.

Проверка приводного ремня

Свидетельством нарушений в работе поликлинового ремня является не только свист, но и другие посторонние шумы, возникающие в моторном отсеке. Эти звуки недвусмысленно указывают на то, что вероятность обрыва ремня значительно увеличилась.

Этот разрыв, в свою очередь, может привести к появлению намного более серьезных проблем, самой незначительной из которых является отсутствие света.

Правила замены поликлинового ремня

Приводной ремень подлежит замене:

  • при обрыве или обнаружении значительных повреждений, свидетельствующих о высокой вероятности обрыва,
  • после 50 тыс. км. пробега с начала эксплуатации или после предыдущей замены.

При замене ремня рекомендуется следовать определенным правилам:

  1. Перед установкой нового ремня его внимательно осматривают на предмет наличия дефектов.
  2. При замене ремня вместе с ним меняют и роликовую систему.
  3. Натяжение ремня должно обеспечивать прогиб не более 5 мм.

Точная и правильная установка ремня, передающего крутящий момент от двигателя, обеспечивает корректную работу целого ряда систем, поскольку гибкая конструкция поликлинового ремня позволяет собрать в единую систему генератор автомобиля и целый комплекс вспомогательного оборудования.

Работоспособность каждого элемента этой системы напрямую зависит от параметров работы приводного ремня:



  • отсутствия провисания,
  • отсутствия вибрации,
  • точности траектории движения,
  • равномерности хода.

Проверка ременной системы, входящих в нее роликов и сопряженных шкивов в обязательном порядке выполняется при любом техосмотре транспортного средства.

Если приводной ремень имеет трещины (последствия)



Если в вашей машине приводной ремень (или ремни) износились, то они будут иметь на поверхности трещины и потертости. В итоге начнет появляться свист во время их движения. В этом случае пришло время их плановой замены. Помните, что если вы не поменяете приводной ремень во время, то рискуете остаться без работоспособного оборудования автомобиля. Например, если срок службы ремня истек из-за серьезного износа, то он рано или поздно естественно оборвется.

Как правило, при обрыве приводного ремня вы услышите громкий хлопок из под капота. В итоге оборудование, которое получало от него крутящий момент, перестанет функционировать. Например, если оборвется приводной ремень, питающий генератор, то он перестанет заряжать аккумулятор и питать все электрическое оборудование автомобиля. В итоге вы увидите на приборной панели загоревшейся значок аккумуляторной батареи.

Также от обрыва ремня перестанет работать гидроусилитель. В итоге ваше рулевое колесо будет вращаться очень тяжело. Но самая главная проблема при обрыве приводного ремня это отсутствие передачи вращения на водяную помпу, которая способствует циркуляции охлаждающей жидкости по системе охлаждения двигателя. В итоге двигатель может быстро перегреться. В этом случае вы должны немедленно прекратить движение и выключить двигатель.

Поэтому во время движения постоянно контролируйте датчик температуры двигателя, который должен после прогрева мотора показывать одинаковую температуру в 90 градусов. Если вы увидите, что температурная стрелка пошла вверх и приближается к опасной красной зоне, то необходимо остановиться и, выключив двигатель провести диагностику системы охлаждения.

Внимание! Перегрев двигателя может привести к его выходу из строя (повреждение маслосъемных колпачков, выход из строя прокладки головки блока, повреждение поршневой системы). Поэтому не допускайте ни в коем случае перегрева силового агрегата, контролируя температуру двигателя на приборной панели.

От чего зависит срок службы приводных ремней?

Современные приводные ремни имеют достаточно долгий срок службы благодаря своей конструкции из современных надежных материалов. В среднем качественный ремень может служить до 25,000 часов работы. Обратите внимание, что срок службы указан в часах, а не в километрах, поскольку километраж прямо не влияет на срок службы приводных ремней. Ведь эти ремни находятся в движении даже тогда, когда автомобиль стоит на месте, а двигатель работаете на холостых оборотах.

Но это в теории, и по информации предоставляемой производителями ремней для потребителей.

На практике срок службы приводных ремней может существенно отличаться от заявленного производителем. Дело в том, что на износ приводных ремней влияет множество факторов. Например, важную роль в долгой службе ремней служит, как его устанавливали на автомобиль. Например, не редкость когда автомастера в технических центрах из-за своей низкой классификации или отсутствия опыта ремонта автомобилей пытаются посадить ремень на шкив с помощью отвертки. В итоге новый ремень повреждается и уже не сможет прослужить тот срок, который заявляет производитель. Подобный способ установки приводного ремня также применяется, для того чтобы ускорить процесс замены, чтобы не снимать шкив.

Кроме того, на срок службы ремней влияет условия хранения компонентов на складе и их транспортировки. Например, не редкость когда в автомагазинах продают приводные ремни с истекшим сроком годности. Да приводные ремни имеют срок годности. Дело в том, что химический состав материалов приводных ремней со временем меняется. И если приводной ремень был произведен 5 лет назад и неправильно хранился на складе, то при его установке на машину прослужит он не очень долго.

Также на долговечность ремней в автомобиле может влиять погода. Например, если вы живете в жарком климате, то вы часто пользуетесь кондиционером. Это означает, что компрессор кондиционера должен получать больше энергии. В итоге ремень, передающий крутящий момент на компрессор кондиционера испытывает повышенную нагрузку.

В том числе приводные ремни могут быстро изнашиваться, если машина долгое время эксплуатируется в холодную погоду. Например, в зимнее время электрооборудованию машины требуется больше питания, чем в теплую погоду.

В результате генератору требуется больше энергии для поддержания работоспособности электросети в транспортном средстве. В итоге ремень генератора испытывает повышенную нагрузку из-за увеличения крутящего момента.

Как правило, в новом автомобиле приводные ремни служат дольше, так как были установлены на заводе и до установки соблюдались все необходимые условия хранения. После замены заводских приводных ремней срок службы ремней сокращается.

Каждый автопроизводитель в технической документации и сервисной книжке обычно указывает в регламентных работах, когда необходимо планово заменить приводные ремни. Поэтому советуем вам внимательно ознакомиться с перечнем плановых технических осмотров и регламентом замены расходников. Как правило, производитель указывает предельный километраж, при котором в техническом центре мастера должны заменить приводные ремни. Таким образом, вы приблизительно узнаете предельный срок службы приводных ремней. Но это не означает, что вы не должны регулярно осматривать состояние ремней

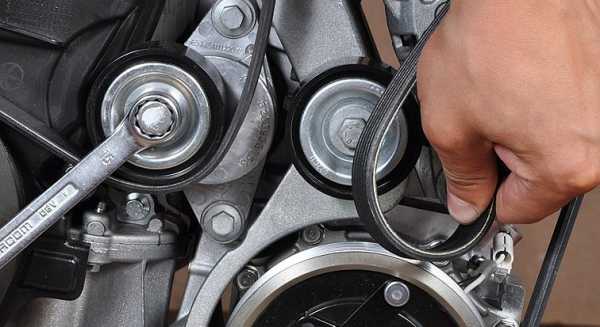

Как натянуть, подтянуть или ослабить приводной ремень

Если причиной свиста, визга или скрипа стал ремень, который ослаб, в результате чего он проскальзывает на шкивах, то если ремень не имеет признаков износа или повреждения, для того чтобы убрать посторонний звук необходимо подтянуть ремень.

На примере ремня генераторы это делается с помощью регулировочного специального болта (на современных автомобилях) или с помощью регулировочной планки (на более старых машинах).

Например, чтобы подтянуть ремень генератора на современном автомобиле необходимо сделать следующее:

— Ослабьте немного крепежные болты генератора (верхнее и нижнее крепление)

— Поверните регулировочный болт в сторону хода часовой стрелки, отводя генератор от блока двигателя и сразу проверяя уровень натяжки ремня

— Затем затените гайки крепежных элементов генератора

Обратите внимание, что в некоторых системах автомобиля процесс натяжки приводных ремней, слишком трудоемкий и требует применения специального инструмента.

Внимание. На рынке и во многих автомобилях в настоящий момент получили распространение нового поколения поликлиновые эластичные ремни. Например, одна из известных мировых производителей, подобных ремней, является компания Elast. Их продукция зарекомендовала себя лучшим образом. Эта компания является официальным поставщиком многих автозаводов. Эластичные поликлиновые ремни не требуют натяжки и подтягивания и т.п. Благодаря их конструкции и материалу такие ремни не растягиваются. Как правило, такие приводные ремни служат около 120,000 километров пробега.

Но для его первоначальной натяжки необходим специальный инструмент.

Во многих автомобилях также применяются специальные натяжными роликами ремня, что избавляет водителей от постоянного подтягивания ремней. Единственный недостаток такой конструкции, это, как правило, при замене приводных ремней необходимо также менять и натяжной ролик, так как его повторное использование вместе с новым ремнем невозможна.

Чем можно заменить временно приводные ремни в случае поломки машины на трассе?

К сожалению чем-то временно заменить приводные ремни в случае их обрыва на трассе, в современных автомобилях нельзя. В старых автомобилях при подобной проблеме иногда помогали женские колготки. Но эти времена ушли. При обрыве приводных ремней вам будет необходима техническая помощь.

seite1.ru

Что такое приводной ремень ГРМ?

Ремень ГРМ (приводной ремень) — резинотехническое изделие, которое синхронизирует работу коленчатого вала и распределительного вала двигателя. Привод ГРМ может быть ременным или цепным.

Ременной привод представляет собой в основе ремень замкнутого типа, который имеет зубья (насечки) с внутренней стороны для надежной посадки на шестерни механизмов. Ремень используется в устройстве ременной передачи. Также встречаются конструкции цепного привода ГРМ, в котором используется роликовая или зубчатая цепь.

Ремень ГРМ закрепляется на шкивах и передает вращательное усилие от коленвала двигателя на распредвал, обеспечивая синхронную работу механизма газораспределения (открытие и закрытие впускных и выпускных клапанов) относительно тактов работы мотора. Также ремень ГРМ приводит в действие и другое оборудование, такое как помпа (насос) системы охлаждения и т.п. Приводной ремень устанавливается снаружи двигателя, что сильно отличает устройство ременного привода от цепного привода.

В списке главных преимуществ ремня находятся:

  • снижение уровня шума;
  • отсутствие коррозии;
  • отпадает необходимость смазки;
  • простота конструкции привода;
  • облегченная процедура замены;

Ремень можно считать универсальным решением благодаря тому, что с его помощью в действие приводится не только ГРМ, но и дополнительные системы. Такая особенность означает, что ремень подвержен повышенным нагрузкам. Это приводит к его ускоренному износу сравнительно с цепью.

Ремень ГРМ необходимо периодически менять. Период замены ремня газораспределительного механизма по регламенту указан в руководстве по эксплуатации ТС. Заменить ремень ГРМ можно как в автосервисе, так и своими руками. Трещины, попадание масла и других технических жидкостей на ремень, а также ослабление натяжения приводит к быстрому износу, проскальзыванию и провисанию ремня.

Несвоевременная замена ремня ГРМ и долгая эксплуатация изношенного ремня, а также неквалифицированная самостоятельная замена зачастую приводят к обрыву приводного ремня. Не менее часто рвутся неоригинальные ремни ГРМ из списка дешевых аналогов-заменителей. Это происходит по причине низкого качества изделия.

Обрыв ремня ГРМ может иметь серьезные последствия и полностью вывести бензиновый или дизельный двигатель из строя. В результате обрыва очень часто происходит загиб клапанов механизма газораспределения, что потребует дорогостоящего ремонта.

В конструкции некоторых ДВС учитывается возможность того, что ремень ГРМ может порваться. На таких моторах обрыв ремня не приводит к серьезным повреждениям двигателя, но подобные силовые агрегаты встречаются заметно реже. Современные ДВС имеют большой крутящий момент, чем и вызвана конструктивная особенность мотора и загиб клапанов в результате обрыва приводного ремня.

Для замены ремня ГРМ потребуется осуществить демонтаж отдельных элементов в подкапотном пространстве, что позволит облегчить доступ к ременному приводу. Также потребуется снять защитный кожух, ослабить натяжение ремня путем отпускания натяжного ролика и т.д.

Обязательным условием является установка нового ремня ГРМ с учетом специальных меток на шкивах. Это необходимо для правильного выставления фаз газораспределения. Параллельно замене ремня ГРМ осуществляется контроль стояния сальников коленвала и распредвала, проверяется исправность помпы, натяжного ролика.

Замену оригинального ремня ГРМ рекомендуется осуществлять каждые 60-80 тыс. пробега. Если далее устанавливается высококачественный неоригинальный аналог, тогда интервал замены сокращается до 50 тыс. пройденных километров. Вместе с заменой ремня ГРМ каждые 50-80 тыс. км. необходимо менять и ролики.

Читайте также

krutimotor.ru

Что такое ремень привода навесных агрегатов (навесной или поликлиновый ремень) и для чего он нужен?

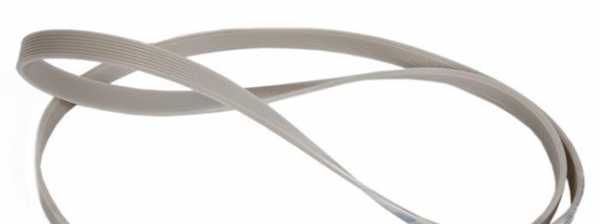

Навесной или поликлиновый ремень – это ремень приводов для навесных агрегатов, который используют для передачи крутящего момента на вспомогательные узлы автомобиля, в число которых входят: помпа, кондиционер, генератор, гидроусилитель.

Преимуществом этого простого по конструкции устройства является возможность передачи энергии при помощи единственного элемента. Принцип работы поликлинового ремня аналогичен функционированию ремня ГРМ.

Крутящий момент с коленвала передает крутящий момент одновременно на шкивы нескольких устройств, каждое из которых работает благодаря превращению полученного момента в иной, необходимый для выполнения функций, тип движения или трансформации в электрическую энергию.

Универсальность навесного ремня обусловлена его конструкцией и гибкостью.

Виды поликлиновых ремней

Для обеспечения работы различных систем оптимально подходит ремень, способный обеспечить жесткую передачу. Таким способом обеспечивается «отвод» крутящего момента на генератор, водяной насос и другие системы. Поликлиновые ремни – разновидность клиновых конструкций, позволяющая уменьшить величину радиуса изгибания гибкого соединения и увеличить передаточное число.

Для снижения габаритов практикуется использование обеих сторон ремня для приведения в действие вспомогательного оборудования. Такие модификации действуют в условиях небольшого монтажного пространства, но используются не во всех моделях автомобилей.

Современные улучшенные навесные ремни обладают высоким рабочим ресурсом и обеспечивают работу мощных генераторов, которые, в свою очередь, питают точную электронику бортовых систем и всех установленных вспомогательных систем.

Принцип работы

Монтаж навесного ремня выполняется с помощью механических или гидравлических систем, позволяющих создать необходимое натяжение и регулировать этот параметр при необходимости.

Такая установка дает возможность передавать крутящий момент как вид энергии движения на шкивы всех входящих в систему устройств от шкива коленвала. Для коррекции движения приводного ремня используются направляющие ролики.

Они обеспечивают точность траектории (маршрута) и предотвращают появление рабочих колебаний. Рабочий ресурс навесного ремня позволяет передачу крутящего момента величиной до 350 Нм.

Назначение системы с приводным ремнем

Ремень навесного оборудования в современных моделях автомобилей используется не только для передачи энергии на генератор для последующей ее трансформации в электрическую, но и в качестве приспособления, обеспечивающего работоспособность устройств:

  • насоса гидравлического усилителя руля,
  • генератора,
  • водяного насоса,
  • вентилятора,
  • механического нагнетателя,
  • компрессора системы кондиционирования и т.д.

Перечень устройств, входящих в систему, объединенную ремнем навесного оборудования, индивидуален для различных моделей машин.

Неисправности поликлиновых ремней навесного оборудования и способы их устранения

Эксплуатационный износ присущ любому элементу конструкции, причем подвижные части, подвергающиеся воздействию силы трения и испытывающие нагрузку, подвержены износу более других. Повреждения ремня опасны высоким риском возникновения аварии.

Основными мерами безопасности являются контроль состояния ремня и своевременное восстановление его работоспособности (очистка, подтяжка и пр.).

  • Неприятный звук (писк) во время движения свидетельствует об ослаблении натяжения ремня. В этом случае требуется без задержек выполнить подтяжку.
  • При обнаружении на ремне или шкивах грязи и следов горючесмазочных материалов система требует очистки.
  • При осмотре обращают внимание на внешний вид приводного ремня – наличие механических повреждений (истертые мета, надрывы, сношенные края и др.).

Для обеспечения безотказной работы системы и продления срока эксплуатации поликлинового ремня важно следить также и за вспомогательными устройствами, в первую очередь, за обводными и натяжными роликами. Они напрямую влияют на характер движения, степень износа и вероятность повреждения ремня, поэтому должны сохраняться в хорошем состоянии.

Ролики постоянно испытывают давление, вследствие чего изнашиваются. Износ роликов влияет на степень натяжения ремня, качество работы системы в целом. Проверку приводного ремня, шкивов и роликов выполняют минимум через каждые 15 тыс. км. пробега. Ролики заменяют при обнаружении значительного износа и при замене навесного ремня.

Проверка приводного ремня

Свидетельством нарушений в работе поликлинового ремня является не только свист, но и другие посторонние шумы, возникающие в моторном отсеке. Эти звуки недвусмысленно указывают на то, что вероятность обрыва ремня значительно увеличилась.

Этот разрыв, в свою очередь, может привести к появлению намного более серьезных проблем, самой незначительной из которых является отсутствие света.

Правила замены поликлинового ремня

Приводной ремень подлежит замене:

  • при обрыве или обнаружении значительных повреждений, свидетельствующих о высокой вероятности обрыва,
  • после 50 тыс. км. пробега с начала эксплуатации или после предыдущей замены.

При замене ремня рекомендуется следовать определенным правилам:

  1. Перед установкой нового ремня его внимательно осматривают на предмет наличия дефектов.
  2. При замене ремня вместе с ним меняют и роликовую систему.
  3. Натяжение ремня должно обеспечивать прогиб не более 5 мм.

Точная и правильная установка ремня, передающего крутящий момент от двигателя, обеспечивает корректную работу целого ряда систем, поскольку гибкая конструкция поликлинового ремня позволяет собрать в единую систему генератор автомобиля и целый комплекс вспомогательного оборудования.

Работоспособность каждого элемента этой системы напрямую зависит от параметров работы приводного ремня:

  • отсутствия провисания,
  • отсутствия вибрации,
  • точности траектории движения,
  • равномерности хода.

Проверка ременной системы, входящих в нее роликов и сопряженных шкивов в обязательном порядке выполняется при любом техосмотре транспортного средства.

golifehack.ru

Приводные ремни — виды и их характеристики

Приводные ремни — это основная часть ременной передачи, в которую также входят ведущий и ведомый шкивы. Вся эта конструкция используется в большинстве современных двигателей с целью передачи усилия от двигателя иным частям технического устройства. Приводные ремни служат в качестве ключевого элемента передачи механической энергии и подразделяются на несколько разновидностей.



Разновидности приводных ремней



Существует несколько основных разновидностей приводных ремней, которые различаются между собой не только техническими особенностями устройства, но и областью применения.



Зубчатые приводные ремни



Особенностью зубчатых приводных ремней является значительное снижение вибрации при работе оборудования. При этом они позволяют достичь максимальной мощности работы двигателя, выдерживая серьезные механические нагрузки.

Чаще всего передачи с использованием зубчатых приводных ремней встречаются в следующих областях:

  • печатная промышленность;
  • обработка древесины;
  • мельницы различного типа;
  • другая техника.



Клиновые приводные ремни



Своё название клиновые приводные ремни получили из-за особой формы трапециевидного сечения. Рабочими сторонами у такого ремня являются боковые. Для использования клинового приводного ремня требуются шкивы с канавками соответствующего профиля.

Клиновые приводные ремни используются в таком оборудовании, как:

  • компрессоры;
  • грохоты;
  • дробилки;
  • различные станки для обработки древесины;
  • аграрная техника.

Клиновые приводные ремни могут армироваться кордом из полиэстера для использования при передаче большой мощности. В тех же случаях, когда привод имеет обратный натяжной ролик, используется модификация клинового приводного ремня с открытыми зубчатыми боковыми гранями.












Размеры и предельные отклонения клиновых ремней

Обозначение сечения клинового ремня

Wp отклонение

W (справ.)

T (номин.)

Предельное отклонение

номинальное

предельное

Z (O)

8.5

+0.4; -0,3

10

6.0

±0.3

A

11.0

+0.6; -0.4

13

8.0

±0.4

В (Б)

14.0

+0.7; -0.5

17

11 (10.5)

±0.5

С (В)

19.0

+0.8; -0.5

22

14(13.5)

±0.5

D (Г)

27.0

+0.9; -0.6

32

19.0 (20)

±0.6

E (Д)

32.0

+1.0; -0.7

38

23.5(25)

±0.7





Поликлиновые ремни привода



В сравнении с клиновой разновидностью, поликлиновые приводные ремни представляют собой более универсальное изделие, которое можно использовать в самом широком спектре различного оборудования. Также особенностью является высокая эластичность.

Использование поликлиновых ремней привода допускается в:

  • компрессорах;
  • станках для обработки металла;
  • аграрной технике;
  • бетономешалках;
  • бытовой технике;
  • широком перечне другого оборудования.



Вариаторные приводные ремни

Данная разновидность используются для передачи усилия с вала на вал. Особенностью этого типа ремней является возможность регулировать скорость вращения привода, благодаря чему функциональность всего устройства значительно возрастает.

Оборудование используется в:

  • аграрной технике;
  • скутерах, снегоходах и других транспортных средствах.



Плоские приводные ремни



Этот тип изделий предназначен для использования в особо мощной технике. Подобный ремень снижает количество рывков при запуске устройства сразу не больших скоростях, что ремень цепляется за шкив плавно, поначалу проскальзывая. Также, они отлично впитывают масла и другие смазочные материалы, благодаря чему обладают одним из самых низких коэффициентов трения в работе.

Плоские приводные ремни предназначены для следующих типов техники:

  • оборудование для производства бумаги;
  • в переработке камней и их нарезании;
  • пилорамах;
  • устройствах для штамповки;
  • валковых мельниц.



Маркировка приводных ремней

Для ремней, использующихся в механической передаче усилия от двигателя другим элементам системы, ГОСТ устанавливает определенную маркировку. Она позволяет быстро определить основные параметры ремня. Проще всего такую систему объяснить на примере маркировки клиновых приводных ремней.

Для выбора приводного ремня важно правильно понимать его маркировку. Например, вам требуется клиновый ремень А1800. В этом случае «А» — это сечение ремня, цифры — это его номинальная расчетная длина.



Замена ремня привода: как выбрать новый

Вне зависимости от качества изделия и типа приводного ремня, с течение времени он изнашивается. Причиной этому может быть как механическое повреждение в результате длительного механического воздействия. Также к утрате свойств может привести воздействие продуктов нефтепереработки, таких как масла, бензин, керосин в двигательной системе.

В любом случае, вам потребуется замена приводного ремня. Производить ее лучше профессионалу, особенно на сложной технике: аграрной, промышленном оборудовании и т.д. Ошибка в неправильной установке ремня привода может привести к поломке всего устройства.

Выбирать новый ремень привода для замены лучше всего исходя из спецификаций самого привода. В документах к любому оборудованию подобного типа обычно указывается маркировка и другие данные необходимого для его работы ременного привода. Использовать для замены ремень другого типа крайне не рекомендуется — производитель и продавец не будут отвечать за его работоспособность.



Характеристики приводного ремня

Чтобы правильно выбрать ремень привода, необходимо внимательно изучить его основные характеристики. К их числу относятся следующие.

  • Уровень шума при работе.
  • Устойчивость к нагрузкам механического характера.
  • Химическая стойкость к нефтяным продуктам.
  • Температурный диапазон.
  • Растяжимость.
  • Нюансы обслуживания и замены.
  • Высокое значение КПД.

Современные приводные ремни дают крайне низкий уровень шума при работе, который лишь незначительно увеличивает общий уровень шума всего устройства. Использование качественных резинотехнических смесей при изготовлении позволяет добиться огромной устойчивости к механическим нагрузкам, химическим веществам. Что касается температурного диапазона работы, то он указывается для каждого профиля ремня привода. Растяжимость у таких изделий минимальная.



Заключение

Приводные ремни — это широкая группа резинотехнических изделий, которая служит для передачи механического усилия от двигателя подвижным частям системы. Существуют различные виды приводных ремней, такие как клиновые, поликлиновые, вариаторные и другие, каждый из которых предназначен для использования в определенных условиях и типах техники. Выбор привода для замены нужно делать исходя из маркировки прежнего изделия, а также необходимых характеристиках.

s-agroservis.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
