Коробка робот РКПП — отзывы, минусы, принцип работы

Для того, чтобы понять принцип работы роботизированной КПП, необходимо вспомнить, как устроена и функционирует обычная механическая коробка передач. В обзоре — принцип работы коробки робот, минусы и особенности эксплуатации автомобилей с РКПП.

Итак, базируется традиционная МКПП на двух валах, один из которых ведущий, или первичный, а второй – ведомый (вторичный). От двигателя с помощью механизма сцепления происходит передача крутящего момента на ведущий вал. Далее момент преобразуется и с ведомого вала поступает на управляемые колеса. На обоих валах есть шестерни, которые попарно находятся в зацеплении, только на ведущем валу они закреплены плотно, а на ведомом могут вращаться свободно. В нейтральном положении все шестерни вторичного вала свободно прокручиваются на нем, то есть передачи крутящего момента на колеса не происходит.
Чтобы включить передачу, водитель сначала выжимает педаль сцепления. В это время происходит отсоединение первичного вала от двигателя. Далее, при движении рычага коробки передач через систему тяг на ведомом валу начинают перемещаться специальные синхронизаторы. Приблизившись ко вторичной шестерне нужной передачи, муфта синхронизатора жестко фиксирует ее на валу. Когда сцепление включено, крутящий момент определенной величины передается на вторичный вал, от которого потом идет дальше, на главную передачу и на ведущие колеса. Часто для того, чтобы сократить длину коробки, ведомый вал разделяют на две части, между которыми и распределяют все ведомые шестерни.

Роботизированная коробка передач работает по такому же принципу. Особенность принципа работы РКПП только в том, что включение и выключение сцепления, а также выбор и переключение нужной передачи осуществляют специальные актуаторы (сервоприводы). Наиболее распространены электрические шаговые моторы, имеющие редуктор и исполнительный механизм. Но бывают коробки, оборудованные гидравлическими актуаторами.
Управление актуатором осуществляется с помощью электронного блока. После дачи команды на включение или смену передачи, первый актуатор выжимает сцепление, а второй переставляет синхронизаторы на нужную передачу. После этого сцепление плавно отпускается первым актуатором. Как видно, в салоне автомобиля с коробкой роботом даже не нужна педаль сцепления – система делает все сама. При этом команда на переключение передачи может даваться как автоматически (с помощью компьютера, самостоятельно определяющего нужный момент по показаниям приборов и датчиков), так и вручную (водителем при помощи специального селектора или рычага).

Главный минус роботизированной коробки передач в том, что нет обратной связи в сцеплении. Особенность коробки робот заключается в том, как ездить с ее помощью. Управляя обычной механикой, человек способен чувствовать скорость и момент, когда нужно переключить передачу, и делает это быстро, и в то же время плавно. Автоматике же приходится, ради избежания рывков, надолго разъединять передаваемый от двигателя к колесам поток мощности, что вызывает определенные «провалы» при разгоне. Единственным эффективным решением такой проблемы может стать сокращение отрезков времени при переключениях, но это приведет к значительному увеличению стоимости всей системы.

В этом плане переломным решением стало появление в 80-х коробки передач, имеющей два сцепления DCT, что расшифровывается как dual clutch transmission. Принципы, на которых она функционирует, можно рассмотреть на примере 6-скоростной DSG-трансмиссии от Фольксваген.
Этот концерн стал первым, кто начал массово использовать преселективные коробки на передне- и заднеприводных моделях с поперечно и продольно расположенными двигателями. Обозначение DSG — direct shift gearbox, или коробка прямого включения, уже стало использоваться как нарицательное для обозначения коробок, имеющих два сцепления, хотя это всего лишь бренд.
Такая коробка имеет два ведомых вала с находящимися на них шестернями, а также синхронизаторами, всё, как и у механики VW Golf с 6 ступенями. Однако особенность в том, что и ведущих валов у этой коробки тоже два, вдетых друг в друга как матрешки. Каждый из них имеет соединение с двигателем с помощью своего отдельного многодискового сцепления. На том валу, который находится снаружи, закреплены колеса-шестерни четных передач – второй, четвертой и шестой. Соответственно, на внутреннем – шестерни первой, третьей и пятой, а также задней передачи.

Например, автомобиль начинает движение и разгон. Вначале муфтой синхронизатора блокируется шестерня первой передачи, и она включается. Первое сцепление замыкается, происходит передача крутящего момента через внутренний ведущий вал на колеса, и машина начинает ехать.
Одновременно с активизацией первой передачи система начинает прогнозировать переключение на вторую передачу и блокирует ее шестерню. Поэтому такие коробки и носят название преселективных. Получается, что обе передачи включены одновременно. При этом нет никакого заклинивания, потому что шестерня второй передачи расположена на наружном валу, а его сцепление пока выключено.
Когда разгон уже увеличен и система будет повышать передачу, выключается первое сцепление и вместе с тем происходит смыкание второго. Теперь крутящий момент уже передается через наружный ведущий вал и пару второй передачи. В это же время на том валу, что внутри, выбирается третья передача, и так далее.
Когда автомобилю нужно замедлиться, то все это происходит наоборот. При этом все переходы происходят очень быстро и без разрывов мощности. Переключение передач коробки VW Golf происходит всего за 8 миллисекунд. Даже на Ferrari Enzo для этого требуется 150 мс!

Итак, коробки передач с двумя сцеплениями гораздо более экономичны и работают оперативнее, чем механика. Основной минус РКПП – их высокая цена. Еще недостатком можно считать то, что они не способны к передаче большой величины крутящего момента. Но эта проблема была решена, когда появились DSG от компании Ricardo в мощной, быстрой и дорогой модели Bugatti Veyron.

На сегодняшний день роботизированные коробки передач (DCT-коробки) есть не только у моделей Volkswagen, но также у новых моделей Тойота, Пежо, Ситроен, Опель, Форд, БМВ, Фиат, Митсубиси. Преселективные трансмиссии начали использовать даже в Porsche, а уж специалисты этого концерна точно знают толк в качественных технологиях. По прогнозам многих аналитиков, в недалеком будущем трансмиссии DCT и вариаторы станут самыми востребованными, а педаль сцепления вообще исчезнет, потому что человек всегда стремится пользоваться тем, что ему наиболее удобно.

povozcar.ru

Как правильно ездить на роботизированной коробке передач: особенности эксплуатации РКПП

Сегодня автомобили с роботизированной коробкой передач (РКПП, АМТ) составляют серьезную конкуренцию классическому гидромеханическому автомату АКПП и вариатору CVT по целому ряду причин. Прежде всего, коробка робот дешевле в производстве, также РКПП позволяет обеспечить высокую топливную экономичность, что особенно актуально с учетом жестких экологических норм и стандартов.

При этом на первый взгляд может показаться, что роботизированная трансмиссия не отличается от привычной АКПП, однако это не так. С учетом определенных особенностей и конструктивных отличий, необходимо знать, как пользоваться коробкой робот, чтобы добиться максимального комфорта при езде и продлить срок службы агрегата.

Читайте в этой статье

Как правильно пользоваться роботизированной коробкой передач

Прежде всего, роботизированная КПП фактически представляет собой МКПП, в которой управление сцеплением, а также выбор и включение/выключение передач осуществляется автоматически. Другими словами, коробка робот это все та же «механика», только передачи переключаются без участия водителя.

Еще отметим, что роботизированная трансмиссия также имеет ручной (полуавтоматический) режим, то есть водитель может самостоятельно повышать и понижать передачу аналогично Типтроник на АКПП.  Становится понятно, что производители РКПП стремятся имитировать классический автомат для упрощения взаимодействия. По этой причине робот имеет похожие режимы.

  • Как и на АКПП, имеется режим «N» (нейтраль). В этом режиме крутящий момент на колеса не передается. Указанный режим нужно включать при простое с заведенным двигателем, в том случае, если выполняется буксировка авто и т.д.  Режим «R» (реверс) означает движение назад.
  • Также коробка робот имеет режимы А/М или Е/М, что является аналогом режима D (драйв) для движения вперед. Такое обозначение свойственно простым «однодисковым» РКПП, то есть коробка имеет только одно сцепление.  При этом следует отметить, что роботизированные коробки передач с двойным сцеплением (например, DSG)  имеют режим, обозначенный  литерой D (драйв), как и на обычных АКПП.
  • Что касается режима М, это значит, что коробка переведена в режим ручного управления (аналогично Типтроник), а обозначения «+» и «-» указывают, куда нужно двигать селектор для повышения или понижения передачи. Еще добавим, что на коробках типа DSG управление ручным режимом может быть выполнено в виде отдельной кнопки на селекторе.

Эксплуатация роботизированной коробки передач: нюансы

Итак, если в автомобиле стоит роботизированная коробка автомат (робот), как пользоваться такой КПП, мы рассмотрим ниже. Казалось бы, данная коробка похожа на АКПП по принципу работы и не сильно отличается от аналога.  Другими словами,  нужно только перевести селектор в то или иное положение, после чего автомобиль начнет движение, причем дальнейшая езда будет похожа на машину с классической АКПП.

Сразу отметим, РКПП сильно отличается от автомата с гидротрансформатором. По этой причине нужно знать, как управлять коробкой робот, а также правильно эксплуатировать такую КПП.

  • Начнем с прогрева, то есть нужно ли прогревать коробку робот зимой. Как известно, для АКПП предварительный погрев обязателен, так как трансмиссионное масло (жидкость ATF) должно немного разжижиться. При этом для роботизированной коробки требования менее жесткие.

Если просто, однодисковый робот нужно греть точно так же, как и обычную механику. Что касается DSG, особенно с «мокрым» сцеплением, прогреть такую РКПП необходимо чуть дольше, так как в ней залит большой объем трансмиссионной жидкости.

В любом случае, как для МКПП, так и для РКПП независимо от типа, общие правила похожи. Важно понимать, что за время простоя масло в коробке стекает и густеет при низких температурах. Это значит, что двигатель должен поработать определенное время на холостых, чтобы прогрелся сам ДВС, а также масло успело растечься по полостям коробки передач.

При этом, в отличие от АКПП, селектор в разные режимы переводить не нужно, то есть достаточно включить нейтраль N. Дальнейшее движение должно быть в щадящем режиме, без резких стартов, на невысокой скорости. Помните, масло в коробке греется намного дольше, чем в двигателе. Чтобы трансмиссионная жидкость полностью прогрелась и вышла на рабочие температуры, необходимо проехать, в среднем, около 10 км.

  • Езда на подъемах и спусках с коробкой робот также является моментом, который заслуживает отдельного внимания. Существует много моделей с РКПП (как правило, в бюджетном сегменте), которые не имеют системы помощи при старте на подъем.

Это означает, что трогаться на подъем с роботизированной коробкой  нужно точно так же, как и на механике. Простыми словами, потребуется использовать ручник (стояночный тормоз). Сначала следует затянуть ручник, затем включается режим A, после этого водитель нажимает на педаль газа и параллельно снимает машину с ручника. Указанные действия позволяют тронуться в гору без отката.

Кстати, в этом случае также можно пользоваться не только автоматическим, но и ручным режимом, включая первую передачу. Единственное, не следует сильно давить на газ, так как возможна пробуксовка колес.  Еще добавим, что алгоритм работы РКПП предполагает, что такая коробка не позволяет двигаться в натяг, то есть на подъеме нужно повышать обороты двигателя.

Что касается спусков, в этом случае отпадает необходимость каких-либо дополнительных действий. Водитель просто переводит селектор в режим A или D, отключает стояночный тормоз и начинает движение. При езде под уклон будет проявляться эффект торможения двигателем.

  • Остановка на светофоре, движение в пробке и длительная стоянка. Сразу начнем с кратковременных остановок и пробок. Прежде всего, если стоянка короткая (около 30-60 сек.), например, на светофоре, нет необходимости переводить селектор из режима А или D в N. Однако более длительный простой все же потребует перехода на нейтраль.

Дело в том, что когда на роботе включен режим «драйв» и водитель останавливает автомобиль при помощи тормоза, сцепление остается выжатым. Становится понятно, что если машина находится в пробке или подолгу стоит на светофоре, нужно переключаться на «нейтралку», чтобы уберечь сцепление и продлить срок службы данного узла.

Что касается парковки или стоянки, после того, как автомобиль полностью остановлен, селектор РКПП переводится из режима A в N, затем затягивается ручник, после чего можно отпустить педаль тормоза и глушить двигатель автомобиля.

  • Дополнительные режимы коробки робот. Следует отметить, что роботизированная коробка также может иметь такие режимы как S (спортивный) или W (winter, зимний), причем последний часто обозначается в виде «снежинки».

Не вдаваясь в подробности, в зимнем режиме коробка передает крутящий момент на колеса «мягко», чтобы избежать пробуксовок на заснеженной дороге или на льду. Как правило, автомобиль в этом режиме трогается с места на второй передаче, а также плавно переходит на повышенные. В спорт режиме коробка робот переходит на повышенные передачи на высоких оборотах, что улучшает приемистость и разгонную динамику. При этом расход топлива также увеличивается.

Еще добавим, что во время езды роботизированная коробка позволяет переключаться из автоматического режима в ручной и обратно. Это значит, что водитель может прямо на ходу повышать и понижать передачи. Однако получить полный контроль над работой КПП не получится, так как режим полуавтоматический.

Это значит, что если скорость и обороты ДВС высокие, при этом водитель хочет понизить передачу, например, сразу с 4-й на 2-ю, ЭБУ коробкой не позволит реализовать такое переключение и включит только наиболее подходящую передачу.

Такая особенность является «защитой», так как понижение передач на две ступени вниз может привести к тому, что обороты двигателя «упрутся» в отсечку, момент переключения будет сопровождаться ударом, сильной нагрузкой на трансмиссию и т.д. Другим словами, включение той или иной передачи возможно только в том случае, если диапазон допустимых оборотов и скорость ТС, прописанные в ЭБУ, позволяют включить выбранную водителем передачу.

Советы и рекомендации

Как правило, водители, которые ранее эксплуатировали автомобили с классической АКПП, отмечают определенные особенности и отличия простых роботизированных коробок с одним сцеплением.

Данная коробка (однодисковый робот), может «затягивать» включение передач, отличается «задумчивостью» при понижении или повышении передачи и т.п. Также РКПП может работать не совсем корректно при резких нажатиях на акселератор и больше подходит для спокойной езды.

Чтобы резко ускориться, оптимально перейти в ручной режим, а также нажимать на газ плавно, чтобы минимизировать задержки и провалы. Что касается торможения двигателем, данный эффект вполне приемлемо реализован в автоматическом режиме.

Также для РКПП характерны легкие толчки при переключении передач. Все дело в том, что толчок появляется в момент, когда сцепление «смыкается». Избежать таких толчков можно, интуитивно угадывая, когда электроника инициирует переключения, и немного сбрасывая газ перед таким переключением.

Рекомендуем также прочитать статью о том, что такое коробка DSG. Из этой статьи вы узнаете об особенностях данного типа КПП, а также о преимуществах и недостатках преселективных коробок передач с двойным сцеплением.

Еще добавим, что сходство с механикой и наличие ручного режима все равно не означает, что на машине с роботом можно активно буксовать. Дело в том, что если на МКПП водитель «подпаливает» сцепление, далее износ узла и момент включения/выключения компенсируется изменением хода педали сцепления, также сам водитель чувствует момент включения и выключения механизма и т.д.

В случае с роботом, электроника попросту не «умеет» учитывать такой износ, что приводит к отклонению от запрограммированной точки схватывания, то есть происходит нарушение калибровки точно настроенных исполнительных механизмов. По этой причине один раз в 10-15 тыс. км необходимо выполнять инициализацию (обучение) коробки робот, так как игнорирование данного правила может привести к тому, что коробка падает в аварийный режим.

Что в итоге

С учетом приведенной выше информации становится понятно, что среди всех роботизированных коробок оптимальным вариантом можно считать преселективный робот с двумя сцеплениями (например, DSG или аналоги).

Данные коробки передач лишены многих недостатков однодисковых РКПП, а также обеспечивают максимум комфорта и высокую топливную экономичность. Также следует отметить, что робот с двойным «мокрым» сцеплением при грамотном обслуживании и эксплуатации имеет больший срок службы по сравнению с аналогами

Что касается езды, в большей степени отличия РКПП от АКПП проявляются именно в случае с однодисковыми роботизированными коробками передач. Если автомобиль оснащен такой коробкой, перед началом активной эксплуатации рекомендуется отдельно изучить особенности работы трансмиссии данного типа на практике.

Напоследок отметим, что в случае с DSG и аналогами, особенно если ТС имеет систему помощи при старте на подъеме, особой разницы между АКПП и РКПП водитель не заметит. Основной рекомендацией в этом случае остается только необходимость переводить коробку из «драйва» в «нейтраль» при простоях больше 1-2 минут.



Читайте также

krutimotor.ru

что такое коробка робот, плюсы и минусы, виды и принцип работы

2573 Просмотров

Многие знают, что на современных автомобилях устанавливаются автоматические коробки передач. Но только те, кто пользовались АКПП, знают, насколько она уступает механической коробке передач в экономичности топлива и скорости разгона. Дело в том, что АКПП потребляет больше топлива при разгоне и во время переключения, потребление на разгоне большое по причине того, что коробка перед тем как переключиться думает некоторое время и только потом переключает.

Исходя из этого, была разработана роботизированная коробка передач, в народе получила название «коробка робот». Она представляет собой механическую коробку передач, хоть и относится к разряду АКПП. Отличие от механической КПП в том, что сцепление отпускает и включает передачу устройства, которым обладает роботизированная коробка передач в автоматическом режиме.

Устройство

Как уже сказано выше, роботизированная коробка сама отпускает сцепление и включает передачу с помощью блока питания, который отправляет команды двум сервоприводам. Здесь водитель и стиль езды формируют для устройства РКПП информацию, исходя из которой, оно будет работать. Основное управление РКПП на себя берет электронный блок, в котором заложен определенный алгоритм. Главным плюсом РКПП считается то, что она объединила в себе простоту и удобство использования АКПП, и надежность, и экономичность МКПП.

РКПП принято считать одной из автоматических по причине того, что если в КПП хоть один из процессов автоматизирован, то она относится к АКПП. Основой РКПП является обычная механическая КПП, которая оснащается электронным блоком. На самом деле РКПП имеют некие различия по своей конструкции.

В основе практически каждой автоматической трансмиссии лежит фрикционное сцепление. Обычно устанавливают либо диск сцепление, либо пакет фрикционных дисков. На РКПП теперь установлено два диска сцепления, что позволяет переключать передачи без потери мощности.

Главное, почему различаются РКПП, — это по приводу переключения передач и отпуску сцепления. Привод бывает гидравлическим и электрическим. Каждый из них имеет свои плюсы и минусы.  В электрическом приводе основную задачу выполняет электрический мотор, а в гидравлическом это делают гидравлические цилиндры, которые выполняют эту задачу по сигналу электромагнитных клапанов.

Главным плюсом электрического привода является меньшая потребность в энергии, а у гидравлического привода главным плюсом считается высокая скорость переключения передач.

Также у обеих систем есть недостатки, главным из которых у электрической считается низкая скорость переключения (0.3-0.5 секунд), а у гидравлической большая потребность энергии. Поэтому гидравлические РКПП устанавливают на более дорогие автомобили, а электрическим блоком оснащены бюджетные автомобили.

Электронный блок, получая сигналы, которые передают ему датчики, создает определенный стиль переключения передач и отправляет его подчиняющимся ему системам, а те в свою очередь работают по этой системе. Во время работы электронный блок работает совместно с двигателем и системой ABS, если такая установлена.

Качества

У роботизированной КПП есть ряд плюсов и минусов, про основные качества уже было сказано выше. Сначала речь пойдет о недостатках этой КПП.

  • Основным минусом считается долгое переключение передач, но это уже исправлено добавлением второго диска сцепления, поэтому этот минус остался только на первых РКПП. Роботизированная коробка с двумя сцеплениями устанавливается даже на спортивные автомобили за счет того, что переключение происходит без потери мощности.
  • Второй главный недостаток для жителей городов состоит в том, что во время движения в пробках коробка сильно изнашивается, но это тоже решаемо переходом в ручной режим.
  • Есть и третий минус, который заключается в резком переключении передач на бюджетных версиях без двойного сцепления.

Поэтому минусов у такой коробки практически нет, если она не бюджетная и правильно используется.

Теперь о плюсах РКПП.

  • Одним из важных плюсов считается простота и надежность коробки.
  • Вторым плюсом считается то, что РКПП также, как и МКПП 4 или 5 ступенчатая коробка переключения передач.
  • Наличие функции ручного переключения передач, также считается положительным качеством.
  • Еще к плюсам относится то, что робот потребляет меньше масла, чем любая другая КПП, экономия топлива и другие значительные положительные качества не могут не радовать.

Отличия

Главным будет сравнение роботизированной трансмиссии с механикой, потому что робот изготовлен именно из нее. Основным отличием является то, что сцеплением теперь никак не управляет водитель. Теперь это делает электронный блок. Например, во время ручного режима водитель, включая первую передачу, подает сигнал на электронный блок, а тот в свою очередь отправляет команды двум сервоприводам, первый сервопривод должен выжать сцепление, а второй включить первую передачу. После включения передачи сервопривод, который выжимал сцепление, плавно его отпускает, и машина трогается, последующие переключения происходят по тому же принципу. На самом деле с механической коробкой передач различия несущественные. А это значит только то, что эти виды обладают 4-6 ступенчатыми трансмиссиями.

А вот, например, с автоматической КПП они более ощутимы. Трансмиссия автомат существенно проигрывает роботу, который оснащен двумя сцеплениями, в том числе проигрывает и в сравнении с роботом с одним сцеплением.

Дело в том, что АКПП пришла на смену механике еще в 1950 годах и стала более популярной своей простотой. АКПП имеет большой вес, это ее главный недостаток. Автомат выигрывает у робота с одним сцеплением за счет того, что переключения происходят без рывков и быстрее чем у робота. Однако у механики автомат выигрывает лишь в простоте использования.

АКПП бывают с различным количеством ступеней, самое большое количество передач насчитывает восьми-ступенчатая коробка передач.

Вариатор отличается от АКПП и МКПП тем, что у него вообще нет передач. В основе вариатора лежит два шкива, один из которых соединен с двигателем, а второй с трансмиссией. Движение передается либо цепью, либо ремнем. Главным минусом вариатора является низкий коэффициент полезного действия, за счет гидравлической муфты.

Резюме

Из данной статьи можно узнать о том, какая коробка переключения передач подойдет именно Вам, а также все виды КПП, все плюсы, минусы каждой из них, каково устройство роботизированной коробки передач. Отличия всех трех видов КПП между собой также можно узнать из статьи. Прочитав ее, каждый водитель сможет точно определить и выбрать для себя трансмиссию.

Естественно, что каждый выбирает коробку под свой стиль вождения и под свои субъективные мнения, такой подход считается наиболее правильным. Например, если водитель живет в городе и ездит лишь на работу и до магазина в день зарплаты, то значит идеально подойдут вариатор или автомат, при таких условиях они долго прослужат, а вот если Вы любитель съехать с асфальта или погонять по трассе, то тут только механика, либо дорогой робот. Следует обратить внимание на то, что учиться водить следует именно на механике, здесь лучше ощущается двигатель, и водитель начинает чувствовать автомобиль.

Самое главное, что следует вынести из этой статьи то, что КПП типа робот — это обычная механика с добавленным автоматическим сцеплением и включением передач.

portalmashin.ru

Роботизированная коробка переключения передач.

Подробности
















Категория: Трансмиссия











Опубликовано: 23 декабря 2014


















Просмотров: 15091






Роботизированная коробка передач – это одна из разновидностей механической коробки передач, отличие которой состоит в том, что за включение и выключение сцепления отвечают специальные автоматизированные устройства.
В настоящее время данный вид коробки передач достаточно популярен, и по распространению может поспорить с автоматической коробкой передач.

Основные компоненты и принцип действия роботизированной коробки передач.

Для того, чтобы лучше понять принцип работы роботизированной коробки передач необходимо знать, как работает классическая механика. В обычной механической коробке передач, основу составляют два вала: первичный и вторичный. На один из валов передается усилие от двигателя, со второго вала усилие передается на ведущие колеса. Между собой валы сообщаются шестернями, но на первичном валу шестерни закреплены намертво, а на вторичном валу шестерни могут прокручиваться.

Первоначально автомобилист выжимает сцепление (первичный вал отключается от двигателя), включает необходимую передачу (на вторичном валу блокируется нужна шестерня). В дальнейшем водитель отпускает сцепление, первичный вал подхватывает крутящий момент с двигателя, и передает его на вторичный вал, и автомобиль трогается с места.

Аналогичным образом работает и роботизированная коробка передач. Главное отличие состоит в том, что за включение сцепления, и выбор передачи отвечают специальные автоматизированные устройства – актуаторы. В конструктивном плане актуатор представляет собой надежный шаговый электрический мотор, дополненный редуктором и механизмом исполнения. На некоторых моделях автомобилей (как правило, очень дорогих) актуатор выполнен в виде гидравлического мотора. Управление актуаторами происходит в полностью автоматическом режиме. Управляет ими электронной блок. Следует сказать, что электронный блок имеет несколько режимов работы (обычно «Спорт», «Город», «Эконом»).

Когда водитель переключает рукоять коробки передач (или нажимает на подруливай лепесток), привод автоматически выжимает сцепление, и выбирает передачу в зависимости от оборот двигателя. Именно благодаря этому в автомобилях с роботизированной коробкой передач отсутствует педаль сцепления – она попросту не нужна.

Надо сказать, что в современных автомобилях электронный блок управления роботизированной коробкой передач подключен к информационной сети автомобиля. Он получает и анализирует информацию от антиблокировочной системы, системы курсовой устойчивости и других вспомогательных устройств, и принимает решение о включении необходимой скорости на этих данных.

Впрочем, существует возможность переключится на псевдоручное управление, и переключать передачи с помощью рычага или под рулевых лепестков. Однако, подобное переключение достаточно условно, и электронный блок контролирует все действия водителя. Он попросту не позволит включить неправильную скорость, и исправить ошибку водителя, если он вручную включит слишком высокую или слишком низкую передачу.

Виды роботизированных коробок передач.

Классифицировать данный вид коробок передач достаточно сложно, ведь каждая крупная автомобильная компания предлагает свои собственные наработки, которые сильно отличаются от классической схемы.

Итак, как уже было сказано выше, коробка-робот может работать с помощью электрического или гидравлического мотора.

В частности, гидравлическим приводом оснащаются свои роботизированные коробки такие компании, как Fiat, BMW, Peugeot, Volkswagen, Renault, Citroen, Audi, Alfa Romeo и Ламборгини. В свою очередь электрическим приводом оснащают свои роботизированные коробки такие крупные производители, как Toyota, Opel, Mitsubishi, Ford и Nissan. Корейские и китайские производители автомобилей пока обходят стороной данный вид коробок передач, так как он достаточно сложен в разработке и дальнейшем обслуживании.

Нельзя не сказать о роботизированных коробке передач с двумя сцеплениями. Эта технология появилась в конце 80-х годов прошлого века, и прошла серьезное испытание в автомобильном спорте и раллийных гонках. Два сцепления работают не одновременно, а попеременно. Первое сцепление включает четные передачи, а второе – нечетное. Благодаря подобной работе двух сцеплений, езда на автомобиле получается очень плавной и мягкой, однако в конструктивном плане такой агрегат достаточно сложен. Его ремонт и обслуживание может обойтись в приличную сумму денег.

Особый интерес представляет собой кулачковая роботизированная коробка передач. В автомобилях оснащенных такой коробкой имеется педаль сцепления, но используется она лишь, когда автомобиль трогается с места. В дальнейшем переключаться можно как в спортивном мотоцикле – не пользуясь педалью сцепления. Это самая быстрая из всех видов роботизированных коробок, так как можно переключить скорость всего лишь за 0,15 секунды, а это отличный показатель для любителей быстрой езды.

Отличия коробки-робота от коробок передач других видов.

  • Отличия от автоматической коробки передач. Главное отличие в том, что автоматическая коробка передач включает в себя сложнейшую планетарную передачу, которая не только увеличивает стоимость агрегата, но и повышает его массу. Коробка-автомат работает полностью самостоятельно и не дает водителю возможности переключать скорости в ручном режиме.
  • Отличия от вариатора. Как известно коробка-вариатор вообще не имеет передач. В конструктивном плане данная коробка полностью отличается от коробки-робота. Также можно отметить, что вариатор, из-за своей гидромуфты, имеет достаточно низкий коэффициент полезного действия, и «отъедает» до 10% от общей мощности автомобиля. Естественно, это повышает расход топлива при движении.
  • Отличия от ручной коробки передач. Собственно, главное отличие состоит в том, что коробка-робот имеет в своем составе актуаторы, которые включают сцепления, и управляются с помощью электронного блока. Роботизированная коробка передач намного облегчает управление автомобилем, по сравнению с ручной коробкой, но при этом не исключены рывки и задержки при переключении скоростей.

Преимущества и недостатки роботизированных коробок передач. К достоинствам таких коробок можно отнести:

  • Не снижает мощности двигателя и не увеличивает расход топлива. Коробка-робот имеет достаточно простую конструкцию, не обремененную дополнительными агрегатами и хитроумными устройствами. Благодаря этому коэффициент полезного действия робота высок, он не отнимает мощности двигателя и тем самым не увеличивает расход топлива.
  • Потребляет меньшее количество масла. Не для кого не секрет, что классическая автоматическая коробка передач потребляет до 10 литров масла на расходный цикл. В свою очередь коробка-робот обходится всего лишь 2-3 литрами, что очень выгодно и удобно.
  • Высокий ресурс сцепления. Сцепление в механической коробке передач имеет весьма ограниченный жизненный цикл. Менять его нужно достаточно часто. Зато сцепление в роботизированной коробке живет очень долго, так как электронный блок не ошибается при переключении и не дает сцеплению «гореть».
  • Высокая ремонтопригодность. Как уже было сказано выше коробка-робот имеет простую конструкцию, которую хорошо изучили во всех сервисных центрах страны. Ремонт такой коробки не займет много времени, и не обойдется в умопомрачительную сумму.
  • Возможность ручного переключения. Коробка-робот – сочетает в себе комфортность автомата и приемистость ручной коробке. При необходимости езда будет комфортной, а при желании – агрессивной.

К недостаткам можно отнести:

  • Большинство роботов не программируется. Автомобиль не будет подстраивается под стиль езды водителя. Придется ездить всегда в одном и том же режиме, либо переходить на ручное переключение скоростей. Лишь самые новые и дорогие роботы имеют возможность программирования, но их цена пока зашкаливает.
  • Не быстрая работа. Робот не может похвастаться быстрым и отточенным переключением скоростей. Дешевые роботизированные коробки передач могут переключать скорость 2-3 секунды и это непозволительно долго. Положение исправляют агрегаты с двумя сцеплениями, но они доступны не для всех автомобилей.
  • Сбои в прошивке. Ошибки в переключении скоростей – не редкость для роботизированных коробок передач. Рывки или включение неправильной скорости достаточно распространенные явления. В этом случае проблема заключается в электронном блоке, который либо прошивается заново, либо меняется целиком.

За последние два десятилетия технологии значительно продвинулись вперед, коробки-роботы стали надежны и распространены. Они пользуются заслуженной популярностью по всему миру, и люди уже не опасаются приобретать машины с подобной коробкой передач.

pnipokolesu.ru

Роботизированная коробка передач, все плюсы и минусы правильного выбора

Прогресс не стоит на месте, а желание человека сделать свой быт более удобным, подталкивает его на все новые изобретения. Стараясь облегчить жизнь водителя по многочисленным пробкам, производители автомобилей постоянно совершенствуют свои детища, применяя всевозможные новшества. Вот и к механической коробке передач на автомобиле придумали автоматическое сцепление. Сложив совместно понятия автомат и механика, конструкторы получили устройство под названием роботизированная коробка передач, совместившее в себе плюсы и минусы обоих агрегатов.

Роботизированная коробка передач

Устройство роботизированной коробки

Многие автовладельцы полагают, что роботизированная коробка представляет собой обычный автомат с какими-то особенностями. Но это не так. За основу конструкции разработчики взяли механическую коробку, более надежную, чем автоматическая, добавив к ней специальные устройства, отвечающие за выжим сцепления с переключением передач.

В обычной механике переключением передачи с выжимом сцепления заведует непосредственно водитель. Он самостоятельно, ориентируясь на дорожную ситуацию используя педаль сцепления с рычагом КПП, выбирает необходимую передачу согласно времени ее включения. Изобретатели решили исключить водителя из этой цепи, доверив все действия автоматике и компьютеру. Установив узлы-актуаторы, они сделали возможным автоматическое переключение роботизированной коробки, основой которой осталась механика.

Роботизированная механическая коробка передач, совместила положительные моменты постой механики и автомата – топливную экономичность, простоту ремонта и прочее с возможностью езды в автоматическом режиме без использования педали сцепления. При этом она сохранила возможность ручного управления при помощи рычага или подрулевых переключателей по принципу Типтроника.

Принцип работы

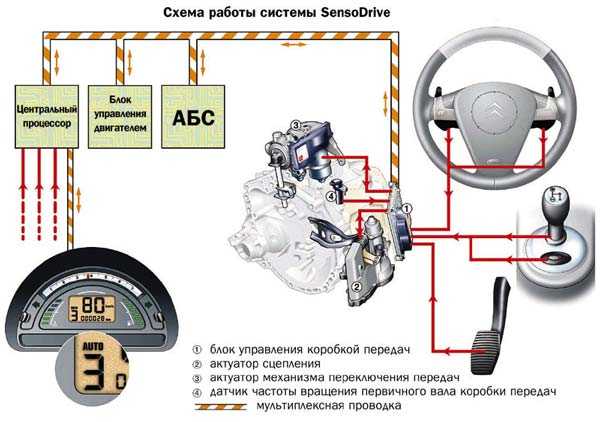

Коробка робот работает при помощи узлов-актуаторов. Получая информацию о скорости движения, оборотах двигателя, датчиков ABS и ESP с бортового компьютера и действуя через свою механическую часть, они выжимают сцепление, перемещают синхронизаторы в коробке, выбирая необходимую передачу. Сервопривод, ответственный за сцепление, приняв необходимую команду, рассоединяет первичный вал с двигателем. В это время второй сервопривод, выбрав нужную передачу, включает ее. После включения первый актуатор восстанавливает сцепление, и автомобиль продолжает движение.

Устройство роботизированной коробки передач

Сервоприводы, которые имеет робот, могут быть двух видов – электрические и гидравлические. Электрический представляет собой шаговый электродвигатель, перемещающий через редуктор свою исполнительную часть. Гидравлический привод воздействует через гидроцилиндр, получающий команды от электронного блока управления. Поэтому его еще называют электрогидравлическим.

Плюсы и минусы роботизированной коробки передач

  1. Коробка робот, выполненная на базе механики, обладает высокой надежностью по сравнению с автоматом и вариатором;
  2. Рабочий объем роботизированной коробки значительно меньше автоматической, и, значит, меньше количество используемого масла;
  3. Сцепление робота имеет увеличенный на 30 процентов ресурс;
  4. Почти все модификации имеют функцию переключения передач вручную по принципу Типтроника на автомате;
  5. Робот дешевле при производстве и ремонте по сравнению с вариаторной и автоматической коробками;
  6. Роботизированная коробка передач весит намного меньше, чем автоматическая, что дает ей преимущество для установки на малолитражные автомобили;
  7. Позволяет снизить расход топлива при равных условиях по сравнению с использованием всех остальных видов коробок передач.

Помимо достоинств робот имеет следующие недостатки:

  1. Коробка передач робот с электрическим сервоприводом обладает значительной задержкой переключения, достигающей 2-х секунд, которая вызывает дискомфорт при разгоне и динамичной езде;
  2. При использовании гидравлического привода применяется тормозная жидкость, которая постоянно находится под давлением, ускоряя процесс переключения до 0,05 секунды. Но гидравлический привод существенно дороже в устройстве, он повышает энергонагруженность мотора, являясь уделом дорогих автомобилей или спорткаров;
  3. На обычном роботе отсутствует возможность адаптации под стиль езды водителя. Если автомат может подстроиться, то робот поддерживает только один стиль, который установлен как прошивка в блоке управления.

Преселективная коробка передач. Движение в верном направлении

Из-за своих недостатков коробка переключения передач робот была встречена первыми покупателями довольно негативно. Основная претензия была в том, что робот работает с рывками во время движения. Но конструкторы, видя перспективу конструкции в ее простоте и дешевизне, не отказались от производства, продолжив поиски решения.

Для исправления ситуации, с целью избежать задержек переключения, производители предложили использовать коробку с двумя независимыми сцеплениями. Такое решение позволило полностью избавиться от рывков и задержек, увеличив динамику автомобиля, добавив комфорт водителю с пассажирами.

Audi с роботизированной коробкой передач

Первыми, кто начал серийно выпускать такие устройства, были Ауди и Фольксваген, начавшие устанавливать коробки DSG и S-Tronic на свои автомобили с 2003 года.

Двойное сцепление дало возможность включать последующую передачу при уже включенной передаче, переходя на нее без перерыва в работе коробки, сохранив тягу в полном объеме. Поэтому другое название коробки с двойным сцеплением – преселективная, что означает предварительно выбранная.

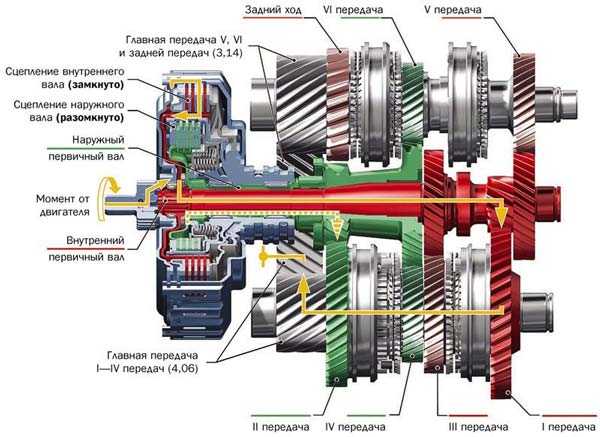

Если обычная коробка в устройстве имеет по одному первичному и вторичному валу, то такая получила в свою конструкцию их по два, предназначенных для четных и нечетных передач. При этом первичные валы вставлены один в другой по принципу матрешки, соединяясь с двигателем каждый отдельным многодисковым сцеплением.

При включении первой передачи на одном из вторичных валов в начале движения замыкается первое сцепление, автомобиль трогается. Умная электроника, понимая, что дальше должна быть вторая замыкает следующую шестерню на другом вторичном валу, но второе сцепление остается при этом разомкнутым, не внося конфликта в работу коробки. Как только необходимая скорость будет достигнута, произойдет одновременное выключение первого сцепления с включением второго. И так далее. При торможении процесс аналогичный, только в обратную сторону. Получается, что у такой коробки одновременно включены две передачи, что еще раз подтверждает ее название преселективная.

Скорость переключения преселективной коробки робота очень высока, превышающая по своим показателям скорости работы некоторых спортивных автомобилей. Например, робот серийного Гольфа имеет скорость переключения 8 миллисекунд, что меньше времени моргания глаза, а у Феррари Энзо роботизированная коробка переключается за 150 миллисекунд. Почувствуйте разницу, как говорят.

Достоинства и недостатки

Совместив лучшее от всех разработок, коробки передач с двойным сцеплением стали экономичнее и быстрее обычных механических. При этом они более комфортны для пассажиров, чем другие. Обладая малыми габаритами, роботы предпочтительнее в использовании для малолитражных автомобилей по сравнению с автоматическими коробками.

Но несмотря на обилие плюсов, есть значительные минусы. Недостатками преселективной коробки является ее сложность ремонта при высокой стоимости производства. До недавнего времени также была проблема при передаче большого крутящего момента, но сейчас она уже решена.

Подводя итоги

И сегодня многие именитые производители, такие как Ауди, Фольксваген, Опель, Фиат, и даже Порше признали перспективность этого направления, все больше склоняясь к использованию роботов в массовом производстве. Учитывая все положительные моменты при удешевлении производства, роботизированные коробки скоро полноценно войдут в жизнь автомобилистов, значительно потеснив механику с автоматом.

autodont.ru

Как это работает: роботизированная коробка передач

Одна из ветвей развития механических трансмиссий привела инженеров и конструкторов к созданию роботизированной коробки передач – устройства, в котором передачи переключает не человек (путем включения и выключения сцепления), а «робот» — управляемый электроникой механизм. На данный момент это одна из наиболее прогрессивных типов коробок передач, устанавливаемых на автомобили, у которой, тем не менее, есть свои плюсы и минусы.

Роботизированная коробка DSG

Принцип устройства роботизированной КПП

Платформой для создания роботизированной трансмиссии послужила механическая коробка передач. Конструкторы посчитали, что нет смысла выдумывать абсолютно новый механизм, достаточно усовершенствовать уже существующий.

Как известно, принцип работы механической коробки передач заключается в передаче крутящего момента от двигателя через первичный вал на вторичный, от которого крутящий момент попадает на главную передачу, а затем – на ведущие колеса. Момент переключения передач на «механике» осуществляется при помощи механизма сцепления, которым оперирует водитель — выжимая и отпуская сцепление, он руководит переключением передач с пониженной на повышенную, либо в обратном порядке.

В механизме работы роботизированной трансмиссии этот механический момент переключения передачи инженеры решили доверить автоматике, убрав из цепи управления непосредственное участие человека. У «робота» сцеплением и переключением передач ведают специальные узлы-актуаторы, которые бывают двух типов – актуаторы сцепления и актуаторы переключения передач. Первые ответственны за размыкание/смыкание первичного вала с двигателем, вторые – за переключение передач. Актуаторы, в свою очередь, управляются электронным блоком управления, который четко рассчитывает момент, когда должен отключиться/подключиться первичный вал и когда – включиться повышенная или пониженная передача. Когда такой сигнал поступает (при этом, электронный блок управления учитывает скорость движения машины, обороты двигателя, крутящий момент и другие данные), актуатор сцепления отсоединяет первичный вал от двигателя, а актуатор включения передачи выбирает нужную ступень. Затем актуатор сцепления плавно соединяет первичный вал с двигателем и автомобиль двигается на повышенной передаче. Тот же процесс происходит и при переключении с повышенной на пониженную передачу, а также при езде задним ходом. Устанавливались такие трансмиссии на автомобили многих марок (например, Toyota, Peugeot и другие).

Роботизированная» 2-вальная КПП с электрогидравлическими исполнительными механизмами (Citroen). Фото — Carexpert.ru

Как и многие механизмы, роботизированная трансмиссия была несовершенной (о ее плюсах и минусах мы поговорим позже) и именно из-за этого автомобили с «роботами» первого поколения не пользовались у покупателей успехом. Ситуация была исправлена с выходом на рынок роботизированных трансмиссий второго поколения – с двумя сцеплениями. Их еще называют преселективными коробками передач.

Преселективный робот DSG с двумя сцеплениями.

Первоначально такими «роботами» оснащались автомобили концерна Volkswagen (Volkswagen, Audi, Seat, Skoda), сегодня подобными трансмиссиями оборудуются машины и других марок (BMW, Ford, Fiat). В зависимости от типа сцепления такие коробки делят на КПП с сухим и мокрым сцеплением. Принцип работы такой коробки заключается в том, что четные и нечетные ступени разнесены по разным валам (первичным и вторичным), а их включением ведает отдельный блок сцепления. Механизм такой коробки заранее подготавливает к включению следующую ступень (отсюда и название «преселективная» — предваряющая выбор передачи), благодаря чему эта процедура происходит без отключения КПП от двигателя, тем самым, не прерывается крутящий момент от мотора к ведущим колесам.

Часто возникает вопрос: в чем же различия между автоматической и роботизированной трансмиссией? Ответ прост: в устройстве. Роботизированная коробка передач – это, как было указано выше, та же «механика», только включением/выключением сцепления и переключением передач тут занимаются приводы-актуаторы. В автоматической коробке передач присутствует важный агрегат – гидротрансформатор, который заменяет собой механизм сцепления и является он связующим звеном между двигателем и собственно коробкой передач.

Достоинства и недостатки «роботов»

Положительными сторонами роботизированных коробок передач первого поколения было отсутствие педали сцепления и более низкая, чем у автоматической трансмиссии, цена. Отрицательным аспектом этих КПП был несовершенный механизм включения последующих передач, из-за чего автомобиль дергался, что приносило дискомфорт водителю и пассажирам. Также минусом этой коробки была сложность и относительно высокая стоимость ее обслуживания, которая была выше, чем у традиционной механической трансмиссии.

К плюсам преселективной роботизированной КПП можно отнести скорость переключения передач, экономичность (ввиду отсутствия потери мощности при переключении передач), работу в полностью автоматическом либо «ручном» режиме. К минусам – наличие рывков при езде на первой передаче, дороговизну ремонта и обслуживания. Например, такой характерный для многих «роботов» минус, как откатывание автомобиля назад при трогании в гору (все же роботизированная трансмиссия, несмотря на отсутствие привычного механизма сцепления, является той же «механикой») изрядно нервирует владельцев машин с РКПП и требует привыкания к подобной особенности.

Читайте еще: Поломки Робота

Преселективный «робот» S tronic от Audi.

avtoexperts.ru

принцип работы и устройство, фото и видео

Наконец моя мечта сбылась! Я приобрел автомобиль. Сказать честно, вначале я очень сомневался. Даже ругал себя за то, что поддался на уговоры менеджера автосалона. Все дело в том, что в моей новой машине установлена роботизированная коробка передач. Раньше о ней я практически ничего не слышал.

Содержание

  1. Мнения водителей
  2. Устройство

Отлично понимал принцип работы, устройство «механики», да и с «автоматом» был на «ты», а вот с такой КПП иметь дело как-то не приходилось. Но как показала практика, мои опасения оказались напрасными. Теперь хочу поделиться добытыми знаниями и опытом в этом вопросе.

Что же собой представляет роботизированная КПП? Это полуавтоматическая трансмиссия, которая объединяет в себе характеристики механической и автоматической коробки передач. Передачи в ней переключаются водителем. От других автомобилей мой отличался наличием количеством педалей. Их оказалось всего две. Интересно, что третью педаль заменила целая сенсорная система. Переключение коробки происходит при помощи специальных передатчиков и бортового компьютера.


Он синхронизирует рабочий процесс элементов КПП. В свою очередь, электронная система умеет распознавать, предугадывать стиль и действие водителя. Для чего вообще нужна такая коробка? Как мне стало известно, она была разработана европейскими ведущими автомобильными компаниями. Цель – улучшить динамические и ходовые характеристики машин, а также их управляемость.


Подтверждением этому стали многочисленные видео о роботизированной коробке передач, которые я смог найти в интернете. Я их разместил равномерно по всему обзору этой коробки. Со своей стороны могу только дополнить, что удобство, комфорт, легкость управления и динамичность моего автомобиля действительно отличаются в лучшую сторону. А мне, поверьте, было с чем сравнивать.

В своём мнении я оказался не одинок. Одолевавшие меня сомнения по поводу правильности моего решения купить именно этот автомобиль развеялись, как только я прочитал отзывы о роботизированной коробке передач.

Что думают водители об этой КПП

Большинство водителей сходятся на мнении, что данная трансмиссия отлично выручает. В непростых городских условиях, с перегруженным транспортом дорогами с постоянными пробками, заторами роботизированная КПП помогает автомобилю работать безукоризненно. Весьма вероятно, что разработчики делали акцент именно на такие условия езды при попытке создать робота.

Остановки, торможение и старт на светофорах проявляются в лишнем расходе топлива, что никак не способствует его экономии. Однако с роботизированной трансмиссией все иначе. Отменная экономия горючего, отличная динамика и замечательные ходовые качества – вот малый перечень достоинств КПП.


Нахвалил, конечно систему я сильно. Естественно, у неё есть свои минусы. Попробую их перечислить.

  1. Всё запрограммировано так, что изменить динамику хода не получится. Мы попадаем во власть предсказуемости.
  2. Конечно, если вы компьютерный гений, то можете попробовать взломать систему, хотя сложности явно возникнут.

  3. Периодически чувствуется заторможенность робота в переключении передач. Иногда нужно резко переключиться. Это можно сделать на механике, но тут не получится. Всё это издержки робота.
  4. В горку на роботе взобраться будет сложно. Рискуете перегреть сцепление. В такой ситуации рекомендую переключаться в ручной режим.
  5. Городской режим палит сцепление, как не крути. Плюс чувствуются рывки при переключении передач.

Вот такой вот списочек. Это я описал на основании личного опыта, а поводил я уже 6 месяцев. Возможно, дальше появятся ещё какие-то минусы, о которых я обязательно сообщу.

Устройство конструкции

Устройство роботизированной коробки передач не такое сложное, как может показаться. В основу ее конструкции входит механическая трансмиссия. Она может иметь гидравлический или электрический привод сцепления. Гидравлическое сцепление происходит при помощи гидроцилиндров. Ими управляют электромагнитные клапана. Электрическое сцепление осуществляется за счет сервомеханизмов и отличается низкой скоростью работы. На переключение передач затрачивается приблизительно от 0,3 до 0,5 с.

Гидравлический привод демонстрирует четкую и быструю работу. Он использует гидроцилиндры. Они управляются электромагнитными клапанами. Теперь разберемся, как работает роботизированная коробка передач. Она может работать в двух режимах:

  • автоматическом;
  • полуавтоматическом.

Автоматический режим предполагает переключение передач коробкой, которая использует информацию с датчиков. Полуавтоматический режим предполагает ручное переключение передач. Переключая рычаг передач, и нажимая педаль газа, происходит передача информации от сенсоров к процессинговому блоку о действующей скорости и новом скоростном режиме.

Блок синхронизирует всю информацию, определяет оптимальную скорость, время переключения скоростей. Он также обеспечивает слаженную работу механизмов КПП. Хочу заметить, что здесь учитывается:

  • скорость вращения мотора;
  • работа кондиционера;
  • показатели приборной панели.


Гидромеханическим блоком, который отвечает за смыкание и размыкание сцепления, управляет центральный процессионный блок. Все действия выполняются одновременно с переключением скоростей водителем. Сам гидромеханический блок состоит из севромотора, связанного с линейным аккумулятором. Гидравлический цилиндр запускается с помощью тормозной жидкости. Он обеспечивает работу аккумулятора.

Такая система обладает большим и, по моему мнению, главным преимуществом. Электроника реагирует гораздо быстрее и точнее, чем человек. В результате сцепление можно завершить без вашего непосредственного участия. Такой вариант идеально подойдёт девушкам, которые решили купить себе машину. У женского пола часто возникают проблемы с переключением скоростей на механике.
Вернуться вверх

Как видно, принцип работы роботизированной коробки передач не такой сложный, как может показаться на первый взгляд. Не стоит бояться автомобилей, в которых установлена такая трансмиссия. На своем личном опыте я убедился, что работать с «роботом» удобно и просто. Да и в плане обслуживания никаких «заморочек» нет. Для того чтобы понять устройство, посмотрите фото роботизированной коробки передач, которых в интернете огромное количество. Да и я разместил парочку. Так вам будет проще понять устройство трансмиссии.

daciaclubmd.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
