         Вкладыши коленвала и шатунные являются важнейшими деталями любого двигателя, несмотря на свои небольшие размеры.

         Долговечность подшипников скольжения, именуемых вкладышами, как коренных, так и шатунных, очень сильно зависит от состояния и зазора между вкладышами и сопрягаемыми с ними деталями, а именно коренных и шатунных шеек коленчатого вала.

         Двигатель внутреннего сгорания работает от горения топлива в камерах и расширения появляющихся в процессе горения газов, которые под высоким давлением толкают поршни двигателя, а те в свою очередь с большой силой толкают шатуны.

         Шатуны своими нижними отверстиями (нижними головками) упираются и толкают с огромной силой шейки коленчатого вала, имеющего форму кривошипа и коленчатый вал при этом преобразует возвратно -поступательное движение поршней и шатунов во вращательное движение маховика, который через трансмиссию передает вращение на ведущие колеса автомобиля. Между отверстиями в нижних головках шатунов и шейками коленвала возникают огромные нагрузки и трение.

         Именно вкладыши коренные и шатунные, являющиеся подшипниками скольжения шатунов и шеек, установлены между отверстиями в головках шатунов и шейками коленвала. Они снижают трение и выдерживают огромные нагрузки между шатуном и шейкой коленчатого вала.

         Чтобы снизить трение, (кроме подачи масла под давлением с помощью системы смазки) вкладыши имеют антифрикционное покрытие, изготовлены из пластичных алюминиевых сплавов, чтобы противостоять большим нагрузкам и при этом не разрушаться.

         Данный материал не позволяет быстро износиться шейкам коленчатого вала. Вкладыши, постепенно изнашиваясь, не дают быстро износиться шейкам коленчатого вала, ведь вкладыши мягче самих поверхностей шеек. При работе двигателя на поверхностях шеек коленчатого вала не образуются задиры, прихваты (или вообще разрушиться) благодаря создаваемой системой смазки, масляной пленки. Конечно, качественный материал вкладышей имеет тоже огромное значение.

         Шатунные вкладыши – устанавливаются в нижней головки шатунов, а шатуны в свою очередь крепятся через шатунные вкладыши на шатунных шейках коленвала.

         Шатунные вкладыши имеют более простое устройство, являются опорами и подшипниками скольжения для нижних головок шатунов и шатунных шеек коленвала.

         Через шатунные вкладыши передаются большие нагрузки от шатунов (их нижних головок) на шатунные шейки коленчатого вала.

         После определенного пробега двигателя, даже при самом качественном моторном масле и исправной системой смазки, как коренные, так и шатунные вкладыши постепенно изнашиваются, и их следует менять.

Об износе вкладышей, как правило водителя оповещает стук или потеря давления масла.

         Стук коренных вкладышей – обычно металлический, глухого тона. Легко обнаруживается, когда мотор работает на холостых оборотах при резкой подаче газа (резком увеличении оборотов коленвала). И частота стуков увеличивается при повышении оборотов коленвала.

         Стук шатунных вкладышей резче стука коренных и он так же хорошо прослушивается на холостых оборотах двигателя при резкой подаче газа и резком увеличении оборотов коленвала.

Чтобы определить, вкладыши какого шатуна изношены и стучат, отключайте по очереди свечи зажигания (если при отключении какого то цилиндра стук пропадет, значит именно в этом цилиндре и изношены шатунные вкладыши).

         Падение давления масла, происходит не только от износа вкладышей, но и по другим причинам:

— износ масляного насоса;

— износ постелей распредвала;

— износ сопряжения редукционного клапана.

Прежде чем менять вкладыши, сначало следует убедиться в точной причине падения давления, особенно если они работают без шумов и стуков.

Другие артикулы товара и его аналогов в каталогах: 21010100010401, 21010100010415, 21010100010411, 21010100010412, 21010100010413, 21010100010414, 21010100010416. 21010100010417.

ВАЗ 2101- 2107, ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2121, ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2123, ВАЗ 2120.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить вкладыши шатунные ВАЗ 2101 на автомобиле семейства Ваз.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

avtoazbuka.net

Маркировка вкладышей ваз 2110

ВАЗ 2110 | Замена вкладышей

2.39. Замена вкладышей

ОБЩИЕ СВЕДЕНИЯ

Измерение зазора коренного подшипника Монтаж упорных подшипников коленчатого вала

1. УПОРНЫЕ БУРТИКИ СРЕДНЕГО КОРЕННОГО ПОДШИПНИКА 2. ДЕРЕВЯННЫЙ БРУСОК

Измерение осевого зазора коленчатого вала Измерение боковых зазоров шатунов В зависимости от технического состояния шеек коленчатого вала замена вкладышей может быть произведена как без демонтажа двигателя, так и после снятия двигателя с автомобиля. Если двигатель снят с автомобиля, замену вкладышей следует производить в соответствии с приведенными ниже инструкциями и с учетом особенностей конкретного типа двигателя. Перед заменой надо проверить состояние коренных подшипников. На снятом с автомобиля и перевернутом двигателе коленчатый вал лежит на верхних опорах. Замерить зазоры в коренных подшипниках между нижними опорами и шейками вала. Если зазоры определяются на двигателе без его демонтажа с автомобиля, необходимо приподнять коленчатый вал вверх, чтобы выбрать зазоры между валом и верхними коренными опорами, и измерить зазоры между шейками и нижними вкладышами. Замена вкладышей с демонтажом коленчатого вала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Демонтировать крышки коренных подшипников с вкладышами. Вынуть вкладыши.
2. Демонтировать коленчатый вал. Проверить состояние шеек вала.
3. Вынуть вкладыши из коренных опор блока цилиндров.

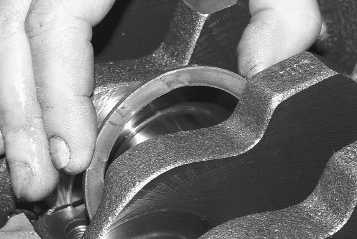

4. Смазать несущие поверхности новых вкладышей нужного размера и установить в постели коренных опор блока и в крышки подшипников.

5. Установить коленчатый вал, закрепить крышки коренных подшипников.

Замена вкладышей без демонтажа коленчатого вала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять масляный поддон, масляный насос, вывинтить свечи зажигания. Демонтировать крышку коренного подшипника, нуждающегося в замене вкладышей. Вынуть вкладыш из крышки.

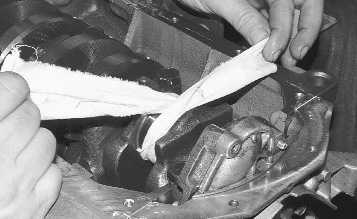

2. Установить монтажное приспособление для вкладышей в отверстии масляного канала шейки коленчатого вала. Если приспособление отсутствует, использовать шплинт, согнув его по месту.
3. Повернуть коленчатый вал по часовой стрелке, если смотреть спереди двигателя. При этом вкладыш, находящийся в постели коренной опоры, повернется вместе с валом и выйдет наружу.

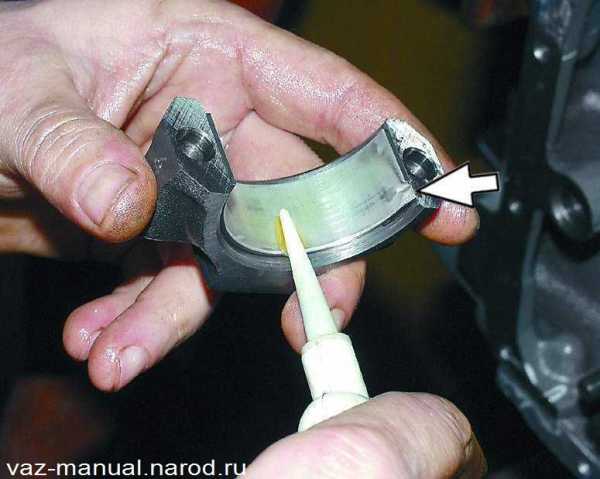

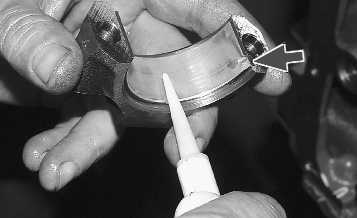

4. Смазать новый вкладыш и вставить его гладкой стороной (без замка) между шейкой вала и коренной опорой блока со стороны расположения углубления под замок вкладыша. Повернуть вкладыш на место и вынуть монтажное приспособление из масляного канала в шейке.
5. Смазать новый вкладыш и установить его в крышку коренного подшипника.
6. Установить крышку подшипника. Стрелка на крышке должна быть направлена к передней части двигателя.
7. Затянуть болты крышек коренных подшипников моментом 50 Нм + (40–60°).

Проверить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поверхности трения подшипников на наличие:       – износа;       – канавок;       – внедренных инородных частиц. Если имеются подобные дефекты, установить вид этих частиц и их происхожде ние. Осмотреть отстой и осадок в масляном поддоне.
2. Наружные поверхности подшипников на наличие:       – износа. Следы износа свидетельству ют или о перемещениях вкладыша, или о наличии значительных неровностей на сопрягаемых деталях.       – следов перегрева;       – следов ослабления посадки и проворачивания (деформированный выступ замка, кольцевые канавки).
3. Упорные поверхности (средний коренной подшипник) на наличие:       – износа;       – кольцевых канавок. Канавки вырабатываются из-за неровностей упорных торцов коленчатого вала. Предупреждение

При обнаружении дефектов вкладышей, кроме нормального эксплуата ционного износа, требуется внимательно осмотреть сопрягаемые детали: коленчатый вал, коренную опору, крышку подшипника, шатун.

4. Болты крепления крышек подшипников. Если болты растянуты, их следует заменить.

Измерить

Для того чтобы правильно определить размер вкладышей, нужно тщательно измерить зазоры в подшипниках. Можно использовать любой из описанных ниже способов измерения. Однако способ А предпочтительнее, так как обеспечивает более надежные результаты.

Предупреждение

В методе А измерения используются для расчетного определения зазора. Метод В предполагает непосредственное измерение зазора. Кроме того, метод В отличается тем, что не позволяет определить биение подшипника.

Не допускается установка вкладышей различного номинального размера в один коренной подшипник.

МЕТОД А

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерить с помощью микрометра диаметр коренной шейки вала. Измерения производить в нескольких местах по длине шейки в сечениях, отстоящих друг от друга на 90 градусов. Осреднить результаты измерений.
2. Измерить конусность и овальность.
3. Измерить внутренний диаметр вкладышей с помощью микрометра. При замене вкладышей измерения производить с новыми вкладышами. Предупреждение

При измерениях болты крышек подшипников должны быть затянуты номинальным моментом.

Если размеры шеек и отклонения от формы находятся в допустимых пределах, следует подобрать комплект вкладышей подходящего размера. В случае недопустимого износа шеек необходимо прошлифовать шейки коленчатого вала на ремонтный размер и установить комплект вкладышей уменьшенного размера.

МЕТОД В

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Установить вкладыши в опоры блока цилиндров и коленчатый вал.
2. Наложить измерительный пластиковый вкладыш на всю длину коренного подшипника.
3. Посадить крышку подшипника на место, осторожно постукивая по крышке сверху. Предупреждение

Во избежание повреждений блока цилиндров и/или крышек коренных подшипников следует использовать молоток с латунным или свинцовым бойком или киянку с кожаной насадкой. Запрещено сажать крышку на место затягиванием крепежных болтов. Пренебрежение этими указаниями может привести к повреждению блока цилиндров или к

motorsmarine.ru

Сборка двигателя ВАЗ 2110 VAZ (2111, 2112)

1. Очистите нагар по краям постелей
блока цилиндров. Очистите от отложений масляные канавки в постелях.
2.

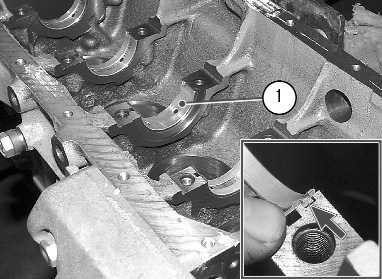

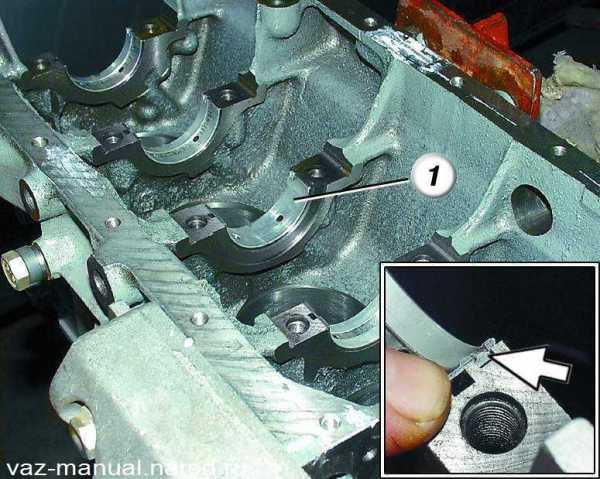

Установите вкладыши коренных
подшипников в постели блока цилиндров в соответствии с метками, сделанными
при разборке. Обратите внимание, что средний вкладыш 1 без проточки.

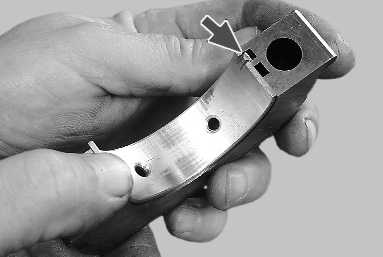

При установке вкладышей их стопорные усики должны войти в пазы постелей.
Смажьте вкладыши моторным маслом.

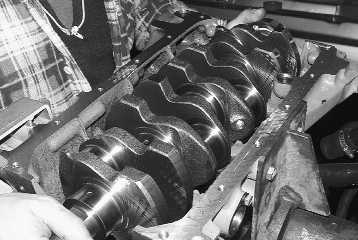

3. Установите коленчатый вал в
блок цилиндров.

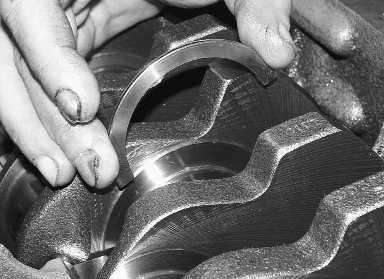

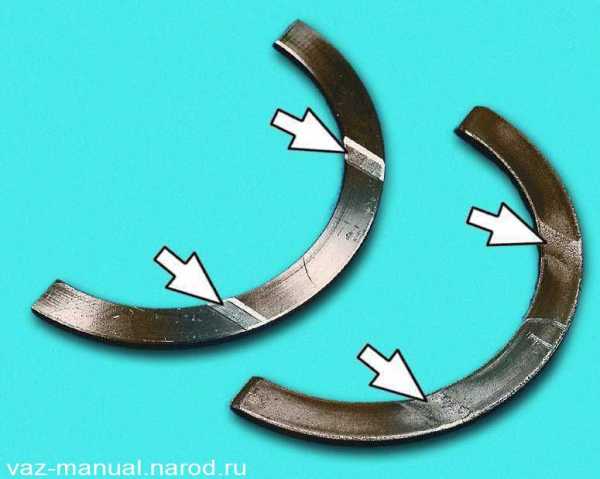

4. Смажьте упорные полукольца моторным
маслом. Обратите внимание на канавки полуколец – этими сторонами полукольца
устанавливаются к щекам коленчатого вала.

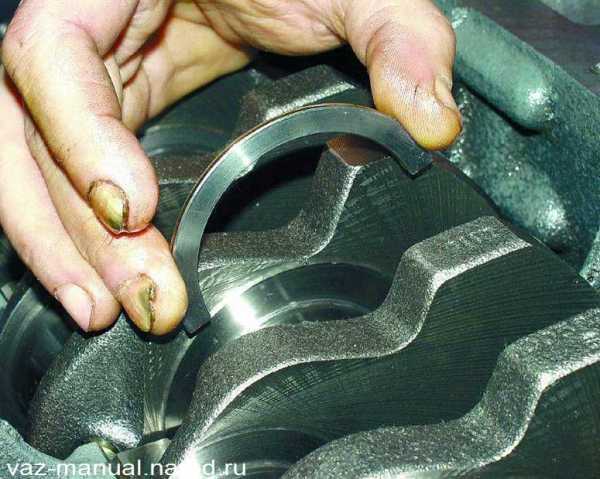

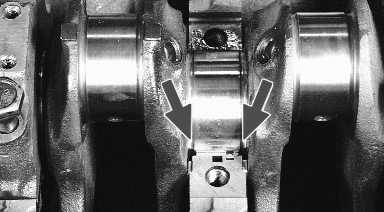

5. Установите сталеалюминиевое полукольцо
(белого цвета) с передней стороны средней постели (со стороны привода
распределительного вала)…
6. …металлокерамическое (желтого
цвета) – с другой стороны постели.

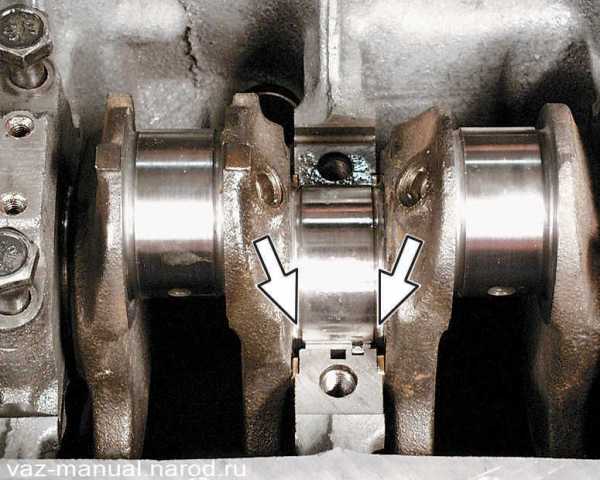

7. Поверните полукольца так,
чтобы их концы были заподлицо с торцами постели.
8. Вставьте вкладыши в крышки
коренных подшипников в соответствии с метками, сделанными при разборке.
При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте
вкладыши моторным маслом.

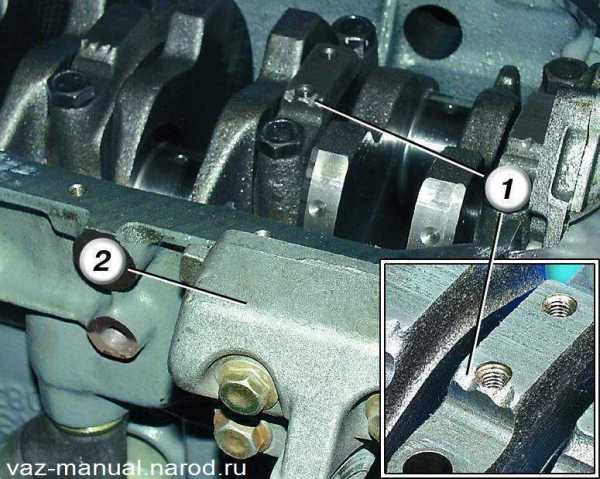

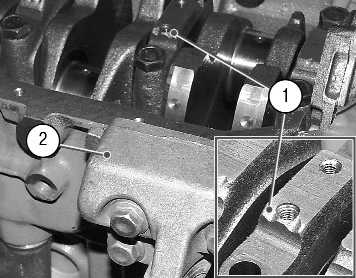

9. Установите крышки в соответствии
с метками. На крышках нанесены метки (насечки) в соответствии с номером
цилиндра. Исключение составляет пятая крышка, на которой нанесены
две метки, как и на второй. На второй крышке есть два резьбовых отверстия
под болты крепления маслоприемника. При этом номера цилиндров считаются
со стороны привода распределительного вала, а крышки устанавливаются
метками 1 в сторону кронштейна генератора 2.
10. Смажьте моторным маслом резьбу
и торцы головок болтов крепления крышек.

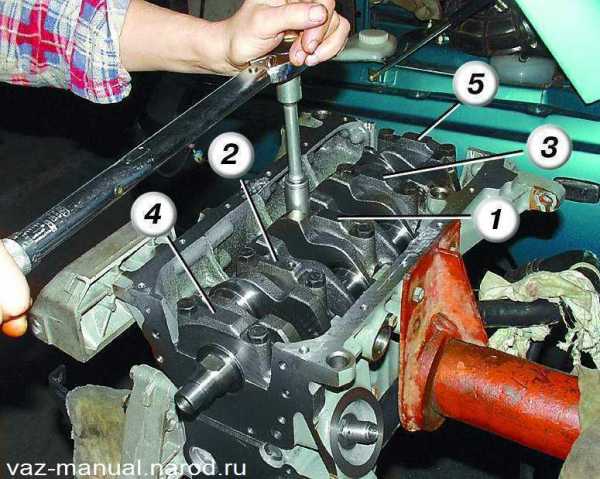

11. Заверните болты и затяните
их требуемым моментом (смотрите приложение «Моменты затяжки резьбовых соединений») в следующем порядке: первыми

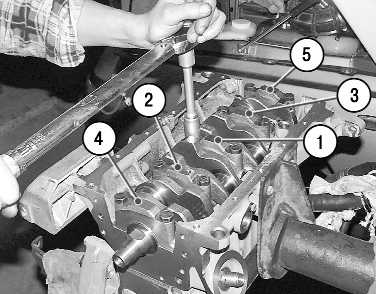

затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом
первой 4 и пятой 5. После затяжки болтов проверните на 2–3 оборота
коленчатый вал – он должен вращаться легко, без заеданий.

12. Для удобства установки смажьте тонким слоем консистентной
смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите
излишки смазки.

13. Установите масляный насос и
заверните болты его крепления (подробнее смотрите соответствующий раздел).
14. Для удобства установки смажьте
тонким слоем консистентной смазки прокладку держателя заднего сальника
и «приклейте» ее к блоку. Удалите излишки смазки.
15. Установите держатель заднего
сальника и заверните болты его крепления (подробнее смотрите соответствующий раздел).

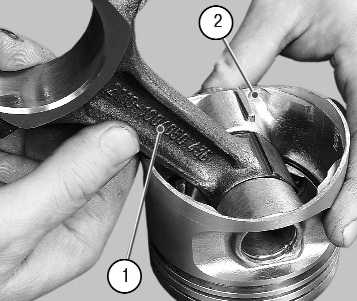

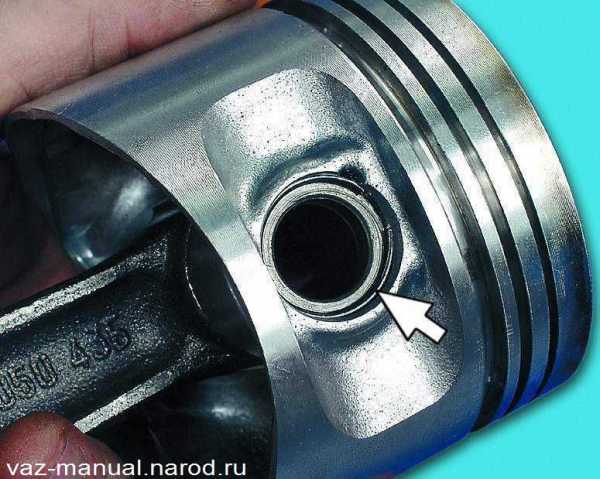

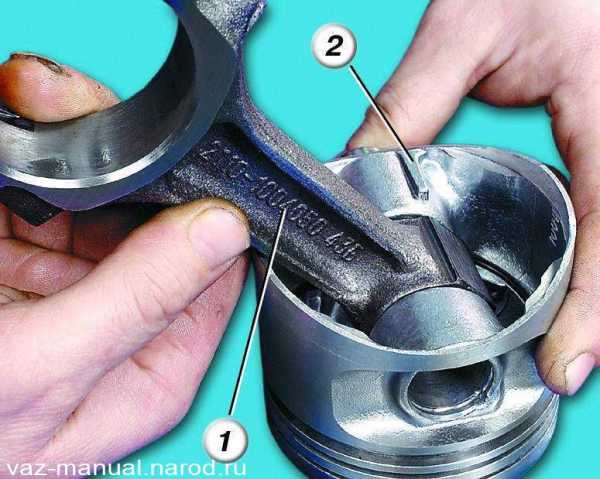

16. Вставьте шатун в поршень в соответствии
с ранее сделанными метками так, чтобы номер детали 1 на шатуне был
обращен в противоположную сторону от прилива 2 на бобышке поршня.
Затем вставьте поршневой палец.

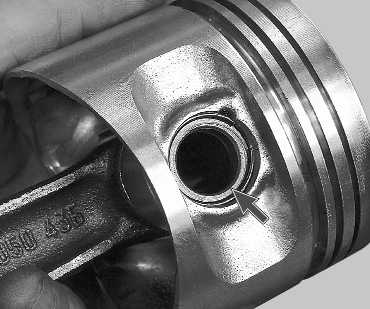

17. Установите стопорные кольца
с обеих сторон пальца. При этом обратите внимание, что кольца должны
быть четко установлены в канавках поршня.

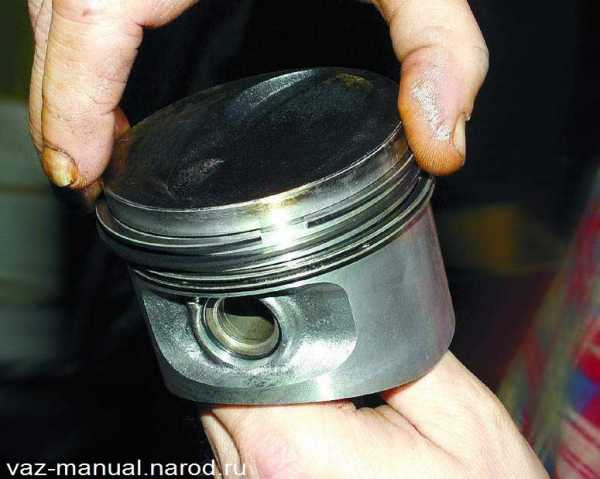

18. Установите на поршень разжимную
пружину маслосъемного кольца.

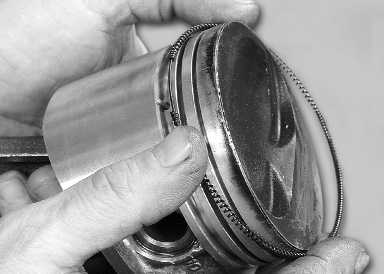

19. Установите поршневые кольца.

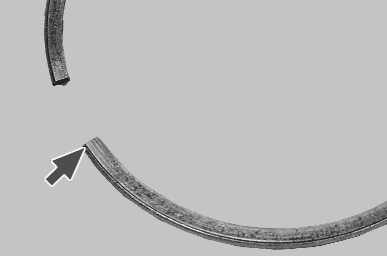

Это рекомендуется делать специальным съемником. Если его нет, установите
кольца на поршень, аккуратно разведя замки колец.

20. Порядок установки колец: первым
устанавливают маслосъемное кольцо (при этом замок кольца должен находиться
с противоположной стороны замку разжимной пружины), затем нижнее компрессионное
кольцо, последним – верхнее.

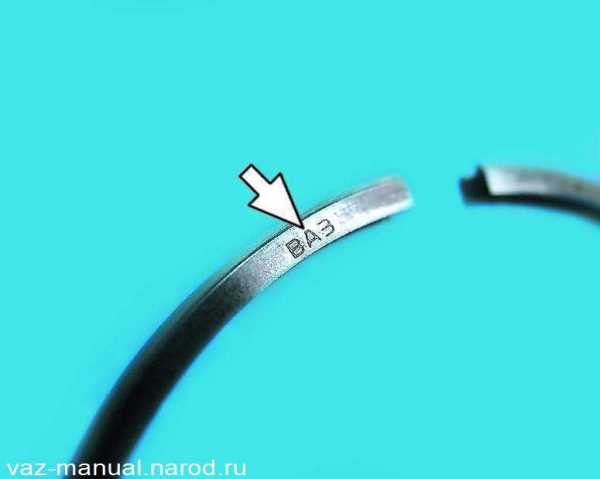

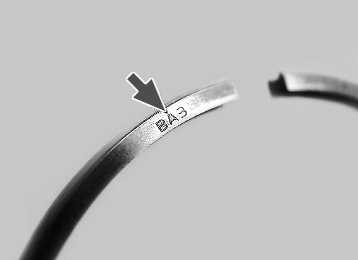

21. При этом обратите внимание,
что на кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «TOP».
Этой надписью кольца устанавливаются вверх (к днищу поршня). Если
надпись отсутствует, маслосъемное и верхнее компрессионное можно устанавливать
в любом положении.

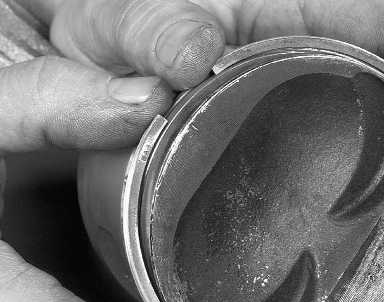

22. Нижнее компрессионное кольцо
отличается от верхнего кроме толщины наличием проточки и устанавливается
этой проточкой вниз.
23. Провернув кольца в канавках
поршня, убедитесь, что они вращаются легко. Если какое-либо кольцо
не проворачивается или заедает, его необходимо заменить.

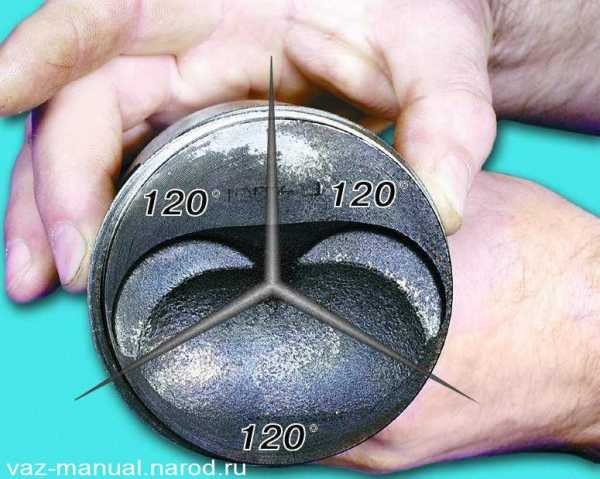

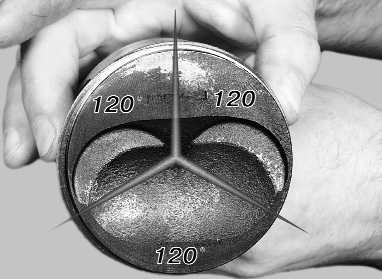

24. Разверните кольца на поршне
так, чтобы их замки располагались под углом 120° друг к другу.
25. Тщательно протрите чистой
тряпкой шатунные шейки коленчатого вала.
26. Тщательно протрите чистой тряпкой
зеркала цилиндров и смажьте их моторным маслом.

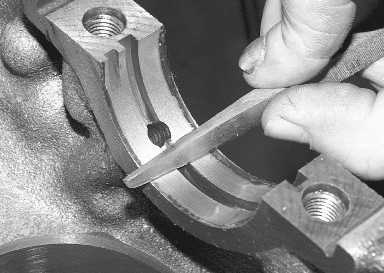

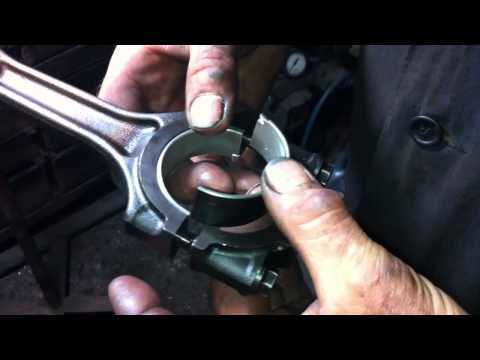

27. Вставьте вкладыш в шатун в соответствии
с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку
в шатуне. После этого смажьте вкладыш и поршень моторным маслом.

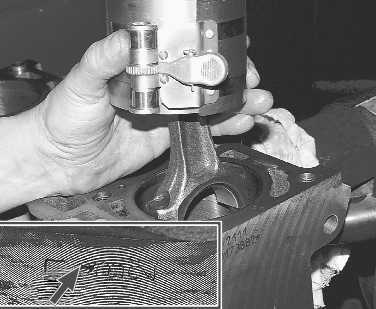

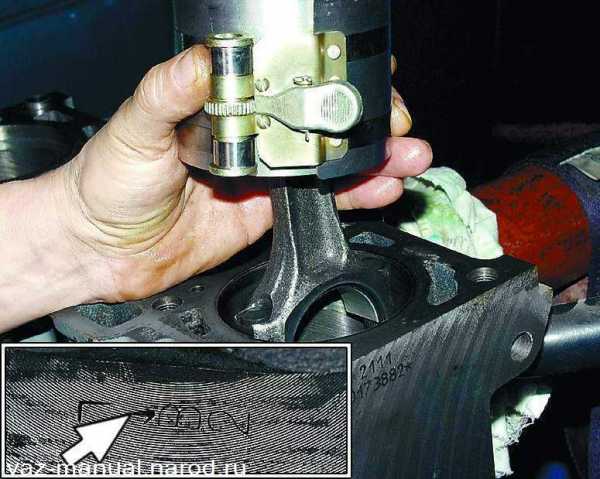

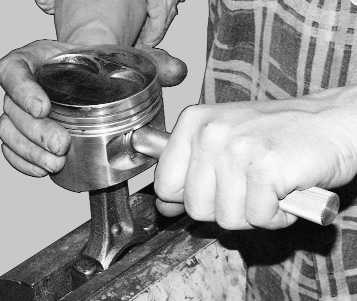

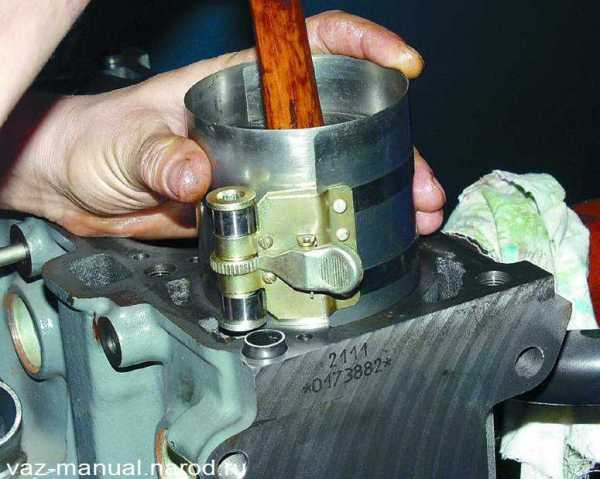

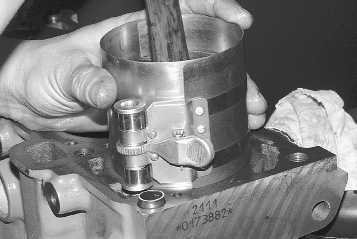

28. Наденьте на поршень специальную
оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр.
Рекомендуется предварительно провернуть коленчатый вал так, чтобы
устанавливаемый поршень был в НМТ. При этом стрелка на днище поршня
должна быть направлена вперед двигателя (в сторону привода распределительного
вала).
29. Плотно прижмите оправку к блоку
и ручкой молотка протолкните поршень в цилиндр. Если оправка будет
не плотно прилегать к блоку цилиндров, можно поломать поршневые кольца.

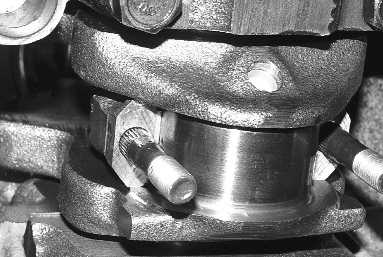

30. Установите нижнюю головку шатуна
на шейку коленчатого вала.
31. Вставьте вкладыш в крышку
шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша
вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом.

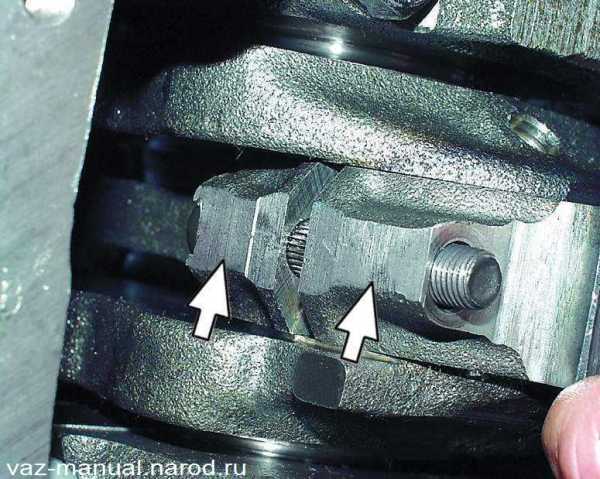

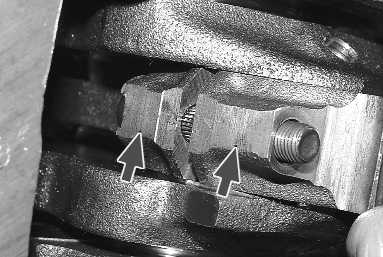

32. Установите крышку шатуна.
При этом номера цилиндра на крышке и нижней головке шатуна должны
быть с одной стороны.
33. Заверните гайки крепления крышки
и затяните требуемым моментом (смотрите приложение «Моменты затяжки резьбовых соединений»). Таким же образом
установите и остальные поршни.

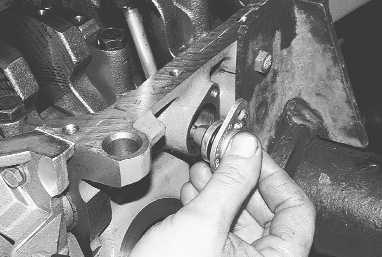

34. Вставьте датчик уровня масла
в блок цилиндров. При необходимости поверните коленчатый вал так,
чтобы противовес вала не мешал вставить датчик. Затем заверните болт
крепления датчика.
35. Установите маслоприемник
и заверните три болта его крепления.
36. Нанесите на болты крепления
маховика герметик. Установите маховик, стопорную пластину и заверните
болты крепления маховика (подробнее смотрите соответствующий раздел).
37. Для удобства установки нанесите
тонкий слой консистентной смазки на поверхность блока и «приклейте»
к нему прокладку масляного картера.
38. Установите масляный картер и
заверните болты его крепления (смотрите приложение «Моменты затяжки резьбовых соединений»). Далее двигатель
собирается в обратном порядке. Установку головки блока смотрите соответствующий раздел, ремня привода распределительного
вала смотрите «Замена ремня привода распределительного вала и натяжного
ролика».

vaz-rukovodstvo.ru

Замена вкладышей коленвала самостоятельно

Для бесперебойной работы двигателя автомобиля важна каждая деталь. Особое положение в системе кривошипно-шатунного механизма занимают вкладыши коленвала. Тонкие полукруглые сталеалюминевые пластинки, окружающие коренные и шатунные шейки, являются наружными обоймами подшипников скольжения, и от их состояния зависит общая работоспособность мотора.

Когда необходима замена вкладышей коленвала?

Расточка и фрезеровка вкладышей

В условиях тех физических и температурных нагрузок, которые доводится переносить коленчатому валу, удержать его на оси и обеспечить работу кривошипно-шатунного механизма могут только подшипники скольжения. Коренные и шатунные шейки выполняют функцию внутренних обойм, а вкладыши, соответственно, наружных. В системе блока мотора предусмотрена сеть маслопроводов, по которым под большим давлением к вкладышам подается моторное масло. Оно создаёт тонкую масляную плёнку, которая снижает силу трения и позволяет коленвалу вращаться.

Физический износ – это первое и основное условие, из-за которого приходится менять вкладыши. Как бы ни хотелось нам избежать износа, но поверхности шеек и вкладышей постепенно стираются, зазор между ними увеличивается, коленвал получает свободный ход, давление масла резко снижается. Всё это приводит к поломкам моторов.

Другая причина вынужденного ремонта – это ситуация, когда вкладыши коленвала проворачиваются. Каждому автовладельцу доводилось слышать о подобных неисправностях, но, как и почему это происходит, знают далеко не все. Тонкая пластина вкладыша укладывается в, так называемую, постель. На наружных стенках полуколец предусмотрены специальные усики (выступы), которые после сборки упираются в торцевые части блока или крышки подшипников.

Иногда при наступлении определённых условий, усики не способны удержать вкладыш и он, прилипая к шейке коленвала, проворачивается. Если провернуло вкладыши коленвала, мотор работать не может. Типичные причины подобной поломки:

  • слишком вязкая смазка, её отсутствие, попадание абразива;
  • слишком малый натяг при установке крышек подшипников;
  • недостаточно вязкая смазка и эксплуатация мотора в режиме перегрузок.

Подбор вкладышей коленвала

Замена вкладышей коленвала

Каковы бы ни были причины, по которым автовладелец вынужден разбирать мотор и производить смену вкладышей, без шлифовки коленвала не обойтись. Новые вкладыши устанавливаются либо на новый коленвал, либо после его шлифовки. Даже если повреждена или изношена только одна шейка – шлифовку до общего размера проходят все.

На заводе при сборке мотора устанавливаются стандартные вкладыши. Для ВАЗовских моторов выпускаются вкладыши 4-х ремонтных размеров. Соответственно шлифовку коленвала можно проводить не более 4-х раз. Шаг между размерами составляет 0,25 мм. Соответственно после первой шлифовки необходимо покупать вкладыши с маркировкой «0,25», после второй – 0,5, после третьей – 0,75, после четвёртой – 1,0. Моторам, которые устанавливаются на автомобили «ГАЗ» и «Москвич» доступны ещё две расточки до 1,25 и 1,50 мм.

Размеры вкладышей коленвала, которые необходимо приобрести, вычислить может только специалист, который проводит шлифовку коленвала. Иногда случается так, что повреждения шеек требуют шлифовки не до следующего размера, а через один. Вкладыши продаются только в комплекте для всех коренных или шатунных шеек.

Как заменить вкладыши коленчатого вала своими руками

Учитывая, что для доступа к коленчатому валу придётся разбирать мотор полностью, приступать к такому ремонту можно только, если автовладелец имеет необходимые знания и навыки в этом вопросе. Первым делом, необходимо извлечь и полностью разобрать мотор. Это можно сделать и в гараже, но для этого необходим полный комплект автомобильных ключей и других инструментов, а также механическая лебёдка. Для изъятия мотора необходимо выполнить следующее:

  • снять капот и аккумуляторную батарею;
  • слить масло и охлаждающую жидкость;
  • освободить двигатель от навесного оборудования: карбюратор, стартер, генератор, топливный насос и насос системы охлаждения, распределитель зажигания, снимаем радиатор и головку блока цилиндров;
  • далее откручиваем кожух сцепления, гайки подушек и извлекаем блок;
  • уложив мотор на верстак, следует снять: маховик, шкив, крышку привода распределительного вала, цепь и шестерню привода маслонасоса, валик привода вспомогательных агрегатов, маховик, а также держатель задней манжеты;
  • после того, как будут откручены 14 болтов поддона, нам станет доступен и сам коленвал;
  • для того, чтобы снять его потребуется открутить болты пяти крышек коренных подшипников и болты четырёх крышек шатунов.

Снимая крышки подшипников можно сразу заметить, где произошло прокручивание вкладышей. Настоятельно рекомендуется не снимать крышки и не извлекать коленвал до того, как его не увидит специалист. По характерным признакам неравномерного износа специалист сможет определить, где произошло смещение или искривление. Для этого необходимо, чтобы каждый вкладыш оставался на своём месте.

Стоит ли браться за установку коленвала самостоятельно?

Мотор автомобиля – устройство достаточно сложное и специфичное. Многие автолюбители успешно проводят его полную разборку и ремонт. Однако для того, чтобы правильно установить вкладыши коленвала, необходимо иметь определённые навыки. Лучше, если эту работу выполнит опытный моторист. Это необходимо в первую очередь для того, чтобы избежать чрезмерного или недостаточного натяга, что может послужить причиной проворачивания вкладышей.

cartore.ru

Шатуны ВАЗ 2110 облегченные, комплект

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

clubturbo.ru

Сборка двигателя — Ремонт двигателя

1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке. Обратите внимание, что средний вкладыш 1 без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей. Смажьте вкладыши моторным маслом.

3. Установите коленчатый вал в блок цилиндров.

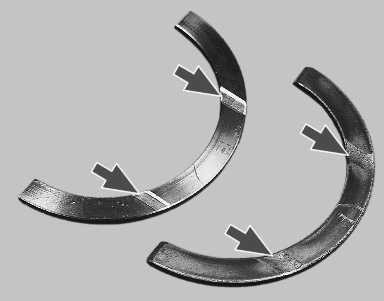

4. Смажьте упорные полукольца моторным маслом. Обратите внимание на канавки полуколец – этими сторонами полукольца устанавливаются к щекам коленчатого вала.

5. Установите сталеалюминиевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала)…

6. … металлокерамическое (желтого цвета) – с другой стороны постели.

7. Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.

8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.

9. Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. При этом номера цилиндров считаются со стороны привода распределительного вала, а крышки устанавливаются метками 1 в сторону кронштейна генератора 2.

10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

11. Заверните болты и затяните их требуемым моментом (см. прил. 1) в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на 2–3 оборота коленчатый вал – он должен вращаться легко, без заеданий.

12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.

13. Установите масляный насос и заверните болты его крепления (см. «Снятие и установка масляного насоса»).

14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.

15. Установите держатель заднего сальника и заверните болты его крепления (подробнее см. «Замена сальников коленчатого вала»).

4.14. Приспособление для запрессовки поршневого пальца: 1 – валик; 2 – поршневой палец; 3 – направляющая втулка; 4 – винт; 5 – дистанционное кольцо

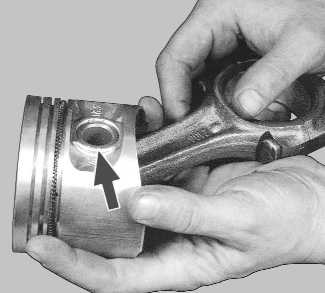

16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали 1 на шатуне был обращен в противоположную сторону от прилива 2 на бобышке поршня.

17. Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением (рис. 4.14). При его отсутствии можно подобрать подходящую оправку. Наденьте поршневой палец 2 на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем оденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.

18. Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 мин. Зажмите шатун в тисках, установите на него поршень, чтобы отверстия под палец совпали, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

19. После охлаждения шатуна смажьте поршневой палец через отверстие в бобышках поршня.

20. Установите стопорные кольца с обеих сторон пальца. При этом обратите внимание, что кольца должны быть четко установлены в канавках поршня.

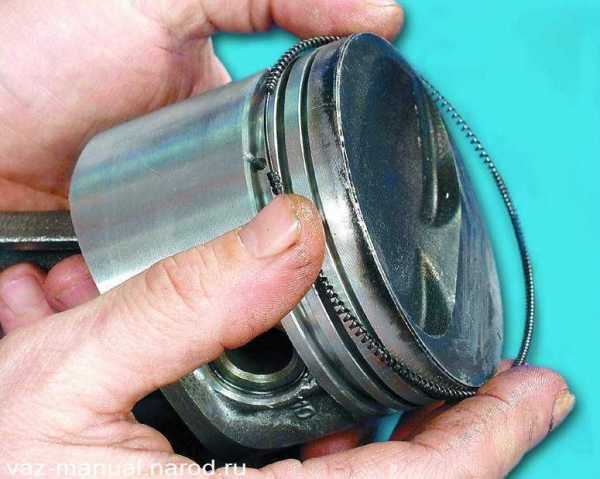

21. Установите на поршень разжимную пружину маслосъемного кольца.

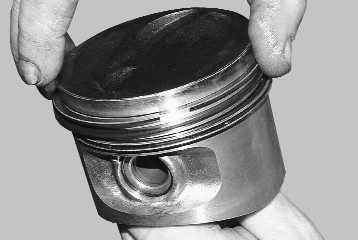

22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

23. Порядок установки колец: первым устанавливают маслосъемное кольцо (при этом замок кольца должен находиться с противоположной стороны замка разжимной пружины), затем нижнее компрессионное кольцо, последним – верхнее.

24. При этом обратите внимание, что на кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «TOP». Этой надписью кольца устанавливаются вверх (к днищу поршня). Если надпись отсутствует, маслосъемное и верхнее компрессионное кольца можно устанавливать в любом положении.

25. Нижнее компрессионное кольцо отличается от верхнего кроме толщины наличием проточки и устанавливается этой проточкой вниз.

26. Провернув кольца в канавках поршня, убедитесь, что они вращаются легко. Если какое-либо кольцо не проворачивается или заедает, его необходимо заменить.

27. Разверните кольца на поршне так, чтобы их замки располагались под углом 120° друг к другу.

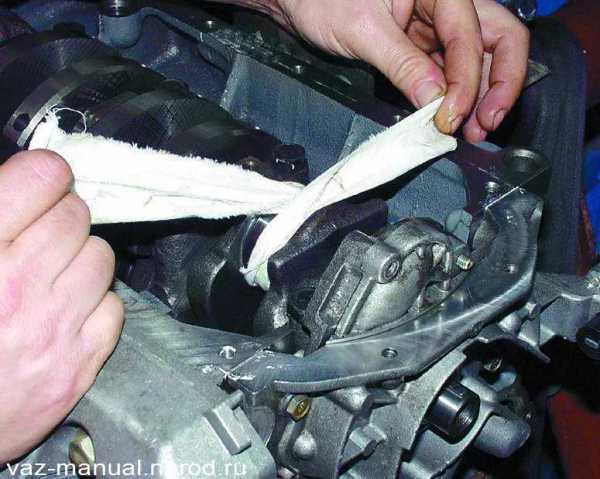

28. Тщательно протрите чистой тряпкой шатунные шейки коленчатого вала.

29. Тщательно протрите чистой тряпкой зеркала цилиндров и смажьте их моторным маслом.

30. Вставьте вкладыш в шатун в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в шатуне. После этого смажьте вкладыш и поршень моторным маслом.

31. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр. Рекомендуется предварительно провернуть коленчатый вал так, чтобы устанавливаемый поршень был в НМТ. При этом стрелка на днище поршня должна быть направлена вперед двигателя (в сторону привода распределительного вала).

32. Плотно прижмите оправку к блоку и ручкой молотка протолкните поршень в цилиндр. Если оправка будет неплотно прилегать к блоку цилиндров, можно поломать поршневые кольца.

33. Установите нижнюю головку шатуна на шейку коленчатого вала.

34. Вставьте вкладыш в крышку шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом.

35. Установите крышку шатуна. При этом номера цилиндра на крышке и нижней головке шатуна должны быть с одной стороны.

36. Заверните гайки крепления крышки и затяните требуемым моментом (см. прил. 1). Таким же образом установите и остальные поршни.

37. Вставьте датчик уровня масла в блок цилиндров. При необходимости поверните коленчатый вал так, чтобы противовес вала не мешал вставить датчик. Затем заверните болт крепления датчика.

38. Установите маслоприемник и заверните три болта его крепления.

39. Нанесите на болты крепления маховика герметик. Установите маховик, стопорную пластину и заверните болты крепления маховика (см. «Снятие, установка и дефектовка маховика»).

40. Для удобства установки нанесите тонкий слой консистентной смазки на поверхность блока и «приклейте» к нему прокладку масляного картера.

41. Установите масляный картер и заверните болты его крепления (см. прил. 1). Далее двигатель собирается в обратном порядке. Установку головки блока см. «Замена прокладки головки блока цилиндров», ремня привода распределительного вала см. «Замена ремня привода распределительного вала и натяжного ролика».

vaz-omg.ru

Шатун ВАЗ 2110

Уважаемые покупатели, во избежание ошибок при отправке комплекта шатунов, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, класс шатуна по массе и по отверстию в верхней головке.

         Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.

         Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.

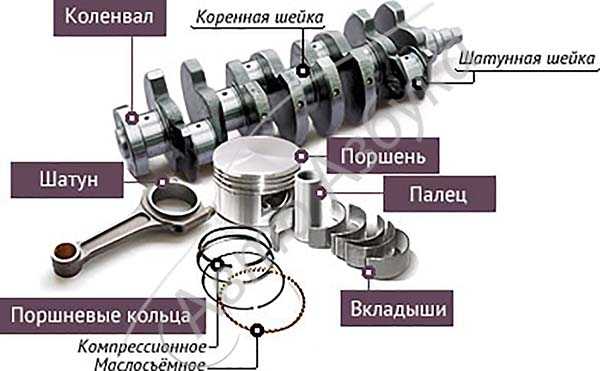

         Шатунно поршневая группа — шатун, поршень с кольцами, вкладыши скольжения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответствующем техническом состоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания.

Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.

1 – стрелка для ориентирования поршня в цилиндре; 2 – ремонтный размер; 3 – класс поршня;4 – класс отверстия для поршневого пальца; 5 – классы шатуна по массе и по отверстию в верхней головке; 6 – номер цилиндра.

На части двигателей 2110 может быть установлена шатунно-поршневая группа от двигателей 21083.



         В конструкции поршня ВАЗ 2110 и в конструкции всех последующих моделей, применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.

         Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей. Классы диаметров поршней и классы отверстий под поршневой палец принятые для модели 21083 соответствуют классам моделей 2110, 2112, 21124.

По геометрическим параметрам, нет отличий между поршнями моделей ВАЗ 21083 и ВАЗ 2110.

         Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна. Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых).

         По наружному диаметру поршневого пальцы делятся на три класса через 0,004 мм.         Класс поршневого пальца маркируется краской на его торце. По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.

Класс отверстия под поршневой палец 1 2 3
Диаметр отверстия под поршневой палец(мм) 21,982-21,986 21,986-21,990 21,990-21,994



Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.

Признаки неисправности шатунно — поршневой группы:

— повысился расход бензина;

— ниже 10 кгс/см2 стала компрессия двигателя;

— увеличился расход масла. За 1000 километров пробега уровень масла уменьшился от максимальной отметки до минимальной;

— изменился цвет выхлопных газов до сизого оттенка.

Другие артикулы товара и его аналогов в каталогах: 21100100404500.

ВАЗ 2110 — 2111, ВАЗ 2112, ВАЗ 1117 – 1119, ВАЗ 2113-2115.



Любая поломка – это не конец света, а вполне решаемая проблема !

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

avtoazbuka.net

Отправить ответ

avatar
  Подписаться
Уведомление о
