Сцепление автомобиля — назначение, типы и классификация. Требования к сцеплениям. Устройство однодискового фрикционного сцепления. Привод

Назначение и типы

Сцеплением называется силовая муфта, в которой передача крутящего момента обеспечивается силами трения, гидродинамическими силами или электромагнитным полем. Такие муфты называются соответственно фрикционными, гидравлическими и электромагнитными.

Сцепление служит для временного разъединения двигателя и трансмиссии и плавного их соединения. Временное разъединение двигателя и трансмиссии необходимо при переключении передач, торможении и остановке автомобиля, а плавное соединение – после переключения передач и при трогании автомобиля с места. При движении автомобиля сцепление во включенном состоянии передает крутящий момент от двигателя к коробке передач и предохраняет механизмы трансмиссии от динамических нагрузок, возникающих в трансмиссии. Так, нагрузки в трансмиссии возрастают при резком торможении с двигателем, пре резком включении сцепления, неравномерной работе двигателя и резком снижении частоты вращения коленчатого вала, наезде колес на неровности дороги и т.д.


На автомобилях применяют различные типы сцеплений (схема 1).

Схема 1 – Типы сцеплений, классифицированных по различным признакам.


Все указанные сцепления, кроме центробежных, являются постоянно замкнутыми, т.е. постоянно включенными и выключаемыми водителем при переключении передач, торможении и остановке автомобиля.





На автомобилях наибольшее применение получили фрикционные сцепления. Однодисковые сцепления применяются на легковых автомобилях, автобусах и грузовых автомобилях малой и средней грузоподъемности, а иногда и большой грузоподъемности.

Двухдисковые сцепления устанавливают на грузовых автомобилях большой грузоподъемности и автобусах большой вместимости.

Многодисковые сцепления используются очень редко – только на автомобилях большой грузоподъемности.

Гидравлические сцепления, или гидромуфты, в качестве отдельного механизма на современных автомобилях не применяются. Ранее они использовались в трансмиссии автомобилей, но только совместно с последовательно установленным фрикционным сцеплением.

Электромагнитные сцепления имели некоторое применение на автомобилях, но широкого распространения не получили в связи со сложностью их конструкции.


Требования к сцеплениям

Одним из основных показателей сцепления является его способность к передаче крутящего момента. Для ее оценки используется понятие величины коэффициента запаса сцепления ß, определяемой следующим образом:

ß = МСЦ / Мmax

где МСЦ – максимальный крутящий момент, который может передать сцепление,

Мmax – максимальный крутящий момент двигателя.

Помимо общих требований, касающихся каждого узла автомобиля, к сцеплению предъявляется ряд специфических требований, среди которых:


  1. Плавность включения. В эксплуатации она обеспечивается квалифицированным управлением, но некоторые элементы конструкции предназначены для повышения плавности включения сцепления даже при низкой квалификации водителя.
  2. Чистота выключения. Абсолютное выключение, при котором крутящий момент на выходном вале сцепления равен нулю, труднодостижимо, но если момент, передаваемый выключенным сцеплением, достаточно мал и не мешает включать передачи, то можно считать, что такое сцепление выключено практически чисто.
  3. Надежная передача крутящего момента при любых условиях эксплуатации. Слишком низкое значение коэффициента запаса приводит к увеличению времени буксования сцепления при трогании автомобиля (особенно в тяжелых эксплуатационных условиях), повышенному его нагреву и износу. Излишне большая величина коэффициента запаса сопровождается увеличением размеров и массы сцепления, повышением усилия, необходимого для управления им, и ухудшением предохранения трансмиссии и двигателя от перегрузок. Обычно значение коэффициента запаса сцепления составляют 1,4 – 1,7 для легковых и 1,5 – 2,0 для грузовых автомобилей, увеличиваясь до 2,3 на тяжелых тягачах.
  4. Минимальная величина момента инерции ведомых частей. Нарушение этого требования не скажется на выполнении сцеплением своих функций, однако будет приводить к удлинению процесса переключения передач и снижению срока службы синхронизаторов коробки передач.
  5. Удобство управления. Это общее для всех органов управления требование конкретизируется в виде требований к ходу педали и требуемому для ее нажатию усилию. Действующие в России ограничения в настоящее время составляют 150 Н усилия для автомобилей, имеющих усилители привода сцепления, и 250 Н для автомобилей без усилителей. Ход педали обычно не более 160 мм.


Типовое устройство сцепления — однодисковое, фрикционное

Фрикционным сцеплением называется дисковая муфта, в которой крутящий момент передается за счет силы сухого трения.

Широкое распространение на современных автомобилях получили однодисковые сухие сцепления. Однодисковым сцеплением называется фрикционная муфта, в которой для передачи крутящего момента применяется один ведомый диск.

Однодисковое сцепление (схема 2, а) состоит из ведущих и ведомых деталей, а также из деталей включения и выключения сцепления.


Схема 2 – Однодисковое фрикционное сцепление

а – включено; б – выключено; 1 – кожух; 2 – нажимной диск; 3 – маховик; 4 – ведомый диск; 5 – пластина; 6 – пружина; 7 – подшипник; 8 – педаль; 9 – вал; 10 – тяга; 11 – вилка; 12 – рычаг


Ведущими деталями являются маховик 3 двигателя, кожух 1 и нажимной диск 2, ведомыми – ведомый диск 4, деталями включения – пружины 6, деталями выключения – рычаги 12 и муфта с подшипником 7.



Кожух 1 прикреплен болтами к маховику. Нажимной диск 2 соединен с кожухом упругими пластинами 5. Это обеспечивает передачу крутящего момента от кожуха на нажимной диск и перемещение нажимного диска в осевом направлении при включении и выключении сцепления. Ведомый диск 4 установлен на шлицах первичного (ведущего) вала 9 коробки передач.

Сцепление имеет привод, в который входят педаль 8, тяга 10, вилка 11 и муфта с выжимным подшипником 7.

При отпущенной педали 8 сцепление включено, так как ведомый диск 4 прижат к маховику 3 нажимным диском 2 усилием пружин 6. Сцепление передает крутящий момент от ведущих деталей к ведомым через поверхности трения ведомого диска с маховиком и нажимным диском. При нажатии на педаль 8 (схема 2, б) сцепление выключается, так как муфта с выжимным подшипником 7 перемещается к маховику, поворачивает рычаги 12, которые отодвигают нажимной диск 2 от ведомого диска 4. В этом случает ведущие и ведомые детали сцепления разъединены, и сцепление не передает крутящий момент.

Однодисковые сцепления просты по конструкции, дешевы в изготовлении, надежны в работе, обеспечивают хороший отвод теплоты от трущихся поверхностей, чистоту выключения и плавность включения. Они удобны в обслуживании при эксплуатации и ремонте.

В однодисковых сцеплениях сжатие ведущих и ведомых деталей може

carspec.info

Сцепление автомобиля: назначение и устройство

Содержание статьи

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Устройство сцепления автомобиля

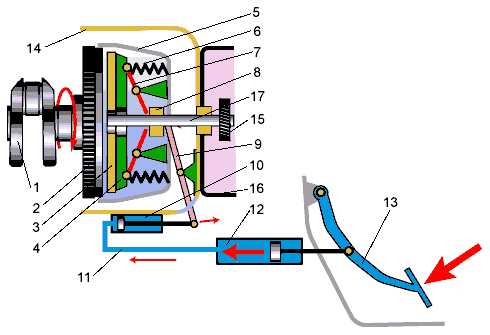

Схема гидравлического привода выключения сцепления и механизма сцепления:

  1. коленчатый вал;
  2. маховик;
  3. ведомый диск;
  4. нажимной диск;
  5. кожух сцепления;
  6. нажимные пружины;
  7. отжимные рычаги;
  8. нажимной подшипник;
  9. вилка выключения сцепления;
  10. рабочий цилиндр;
  11. трубопровод;
  12. главный цилиндр;
  13. педаль сцепления;
  14. картер сцепления;
  15. шестерня первичного вала;
  16. картер коробки передач;
  17. первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает
вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь
плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Детали механизма сцепления

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик коленчатого вала двигателя),
  • нажимного диска с пружинами,
  • ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое
время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач
и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Основные неисправности сцепления

Сцепление «ведет» (выключается не полностью) из-за большого свободного хода педали сцепления, перекоса нажимного подшипника, коробления ведомого диска или поломки пружин. Для устранения неисправности следует отрегулировать свободный ход педали, удалить воздух из гидропривода, заменить неработоспособные диски и пружины.

Сцепление «пробуксовывает» (включается не полностью) из-за малого свободного хода педали, замасливания или износа фрикционных накладок ведомого диска, поломки пружин. Для устранения неисправности необходимо отрегулировать свободный ход педали, промыть или поменять диски, пружины.

Сцепление включается резко вследствие заеданий в механизме привода, задирах на рабочих поверхностях дисков, маховика и разрушения фрикционных накладок ведомого диска. Для устранения неисправности следует заменить неисправные узлы привода, устранить задиры на поверхностях дисков, заменить ведомый диск.

Подтекание тормозной жидкости в приводе выключения сцепления возможно из главного или рабочего цилиндров, а также в соединительных трубках.
Для устранения неисправности следует визуально определить место утечки и заменить неисправные узлы, с последующей прокачкой всего гидропривода (удалить из него воздух).

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости.
В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали
сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты
двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при
движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.

avtonov.info

Сцепление и его виды в автомобиле

Сцепление является важным конструктивным элементом трансмиссии автомобиля. Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.

В зависимости от конструкции различают следующие типы сцепления:

• фрикционное сцепление;
• гидравлическое сцепление;
• электромагнитное сцепление.

Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.

Самым распространенным типом сцепления является фрикционное сцепление. Различает следующие виды фрикционного сцепления:

• однодисковое сцепление;
• двухдисковое сцепление;
• многодисковое сцепление.

В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.

На современных автомобилях устанавливается в основном сухое однодисковое сцепление. Однодисковое сцепление имеет следующее устройство:

• маховик;
• картер сцепления;
• нажимной диск;
• ведомый диск;
• диафрагменная пружина;
• подшипник выключения сцепления;
• муфта выключения;
• вилка сцепления.


Схема однодискового сцепления

Схема сцепления

1. Корпус;
2. Тангенциальная пружина;
3. Опорный подшипник;
4. Коленчатый вал;
5. Демпферная пружина;
6. Ведомый диск;
7. Нажимной диск;
8. Маховик;
9. Корзина сцепления;
10. Кольцо;
11. Распорный болт;
12. Диафрагменная пружина;
13. Выжимной подшипник;
14. Направляющая;
15. Первичный вал коробки передач;
16. Вилка выключения сцепления;
17. Рабочий цилиндр

Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала. В картере сцепления размещаются конструктивные элементы сцепления. Картер сцепления крепиться болтами к двигателю.

Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.

На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.

Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику. В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.

Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.

На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н. керамическое сцепление, накладки ведомого диска которого состоят из керамики, кевлара и углеродного волокна. Еще более прочные металлокерамические накладки, выдерживающие температуру до 600°С.

Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.

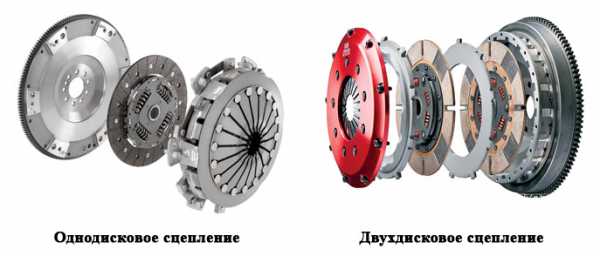

Схема двухдискового сцепления

Схема двухдискового сцепления

  1. Крышка корпуса
  2. Двухмассовый маховик
  3. Приводная пластина
  4. Ведомый диск 2 с демпферными пружинами
  5. Проставка
  6. Ведомый диск 1
  7. Нажимной диск
  8. Сенсорная пружина
  9. Регулировочное кольцо
  10. Диафрагменная пружина

На грузовых и легковых автомобилях с мощным двигателем применяется двухдисковое сцепление. Двухдисковое сцепление осуществляет передачу большего крутящего момента при неизменном размере, а также обеспечивает больший ресурс конструкции. Это достигнуто за счет применения двух ведомых дисков, между которыми установлена проставка. В результате получены четыре поверхности трения.


Принцип работы сцепления

Однодисковое сухое сцепление постоянно включено. Работу сцепления обеспечивает привод сцепления.

При нажатии на педаль сцепления привод сцепления перемещает вилку сцепления, которая воздействует на подшипник сцепления. Подшипник нажимает на лепестки диафрагменной пружины нажимного диска. Лепестки диафрагменной пружины прогибаются в сторону маховика, а наружный край пружина отходит от нажимного диска, освобождая его. При этом тангенциальные пружины отжимают нажимной диск. Передача крутящего момента от двигателя к коробке передач прекращается.

При отпускании педали сцепления диафрагменная пружина приводит нажимной диск в контакт с ведомым диском и через него в контакт с маховиком. Крутящий момент за счет сил трения передается от двигателя к коробке передач.

lowcars.net

Как устроено сцепление автомобиля, принцип действия и виды

Автомобиль состоит из множества сложных узлов и механизмов. Каждый элемент играет свою незаменимую роль. Если исключить сцепление из общей цепочки, автомобиль будет трогаться с места рывками, а двигатель подвергаться большим нагрузкам. Коробка передач в таких условиях эксплуатации прослужит не более трех дней.

Сцепление: общие сведения и назначение, функции

Сцепление является неотъемлемой частью трансмиссии, а располагается между двигателем и КПП автомобиля, обеспечивая ступенчатое переключение передач, контроль крутящего момента и временное прерывание связи маховика и трансмиссии.

Принцип работы сцепления основывается на силе трения, а если точнее – скольжения. Состоит система сцепления из привода и непосредственного механизма.

При необходимости резкого торможения именно сцепление может уберечь узел от перегрузки.

Управление в автомобилях с механической коробкой передач происходит за счет педали сцепления. С ее помощью удается соединять и разрывать связь между двигателем и КПП. Если педаль отпустить резко, пружина стремительно вернет ее в исходную позицию.

Езда на транспортном средстве с механической коробкой передач при постоянно выжатом сцеплении спровоцирует перегрев и быстрый износ элементов. Езда с пробуксовкой допустима в экстремальных условиях, для поднятия оборотов.

В стандартном виде сцепление отсутствует в гидромеханических КПП и вариаторах. Хотя, в гидромеханических коробках используются фрикционные муфты для плавного переключения передач. Встретить классическую сборку возможно лишь на РКПП, где процессом переключения управляют сервоприводы (гидравлические или электронные). Очень часто в РКПП используются два сцепления для оптимизации процесса и устранения задержек переключения – когда одно сцепление работает, другое в состоянии ожидания для переключения следующей передачи.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

  1. Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
  2. Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
  3. Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
  4. Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
  5. Привод и педаль сцепления. В автоматических коробках сохранен только механизм.

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Принцип работы приводов

Привод напрямую влияет на исправность всего узла и необходим для дистанционного управления из салона. В общей системе выделяют три основных типа:

  • Механический привод сцепления. Является одним из самых распространенных. Усилие передается при помощи троса к вилке. Конструкция находится под покрытием кожуха, который находится перед педалью и вилкой.
  • Гидравлический. Предполагает наличие основного и рабочего цилиндра, которые связаны под большим давлением трубками. После того как водитель нажимает на педаль, активируется шток. Действующий в итоге поршень имеет стойкую манжету и передает давление жидкости к рабочему цилиндру. Последний имеет отдельный шток, который давит на вилку. Используемая в системе жидкость размещается в отдельном бачке.
  • Электрический привод. По принципу действия схожий с механическим приводом. Единственное отличие заключается в срабатывании мотора при давлении на педаль.

Нажатие на педаль сцепления позволяет напрямую оказывать воздействие на нажимной диск автомобиля.

Виды сцепления и классификация

Сегодня автомобилисты выделяют множество классификаций сцепления. Можно встретить однодисковые или многодисковые механизмы. Кроме того, сцепление бывает сухими и мокрым, на это влияет среда, в которой работает узел. Самое большое распространение имеет сухое однодисковое сцепление. Отдельную классификацию выделяют относительно типа рабочего привода и относительно принципа нажатия на корзину.

По характеру силы трения существует два вида: сухое и мокрое. Сухое – обеспечивается за счет функциональной работы передачи вращения между двумя шкивами. Мокрое сцепление работает за счет передачи энергии при помощи сжатия компонентов, находящихся в автомобильном масле.

Отдельно существует различие по количеству шкивов:

  • Однодисковые. Системы, которые характерны как для легкового транспорта, так и для грузового. Элемент применим для автомобилей, у которых крутящий момент попадает в диапазон 0,7–0,8 кНм.
  • Многодисковая система. Применима для тяжелых транспортных средств с высоким крутящим моментом. В конструкции предусмотрено наличие двух рабочих дисков, корзины и системы контроля синхронного нажатия.

Если рассуждать относительно расположения пружин на дисках, то можно отметить, что встречаются два варианта: демпферные пружины помещены по периферии и наличие централизованной диафрагмы.

Особенности сцепления АКПП

Чаще всего автомобили с автоматической коробкой наделенны влажным многодисковым типом сцепления, хотя можно встретить варианты сухого сцепления. Управление выжимной силой, как и переключение передач, происходит за счет работы сервопривода. Актуаторы бывают гидравлические и электрические. Управление сервоприводами происходит при помощи ЭБУ или гидрораспределителя.

Больше всего негодований вызывает работа электрических сервоприводов во время переключения передач. Прежде чем, запустить в работу механизм сцепления, акутатор проводит анализ оборотов двигателя и только потом разъединяет ДВС от трансмиссии. Гидравлический сервопривод реагирует на давление, созданное распределителем и масляным насосом при достижении определенного показателя оборотов. После чего запускает в ход механизм сцепления.

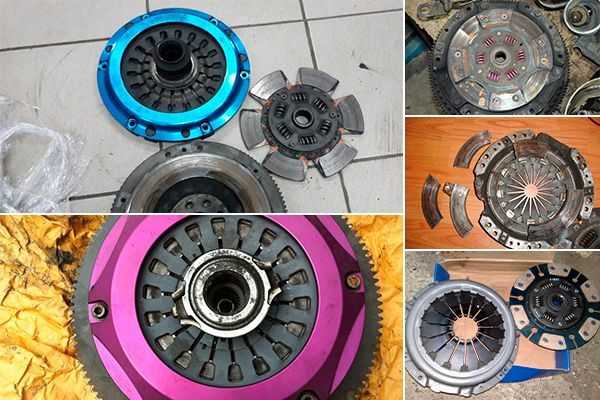

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.

Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

Чтобы детально понимать принцип работы сцепления автомобиля теорию необходимо подкреплять практикой. Если такой возможности нет, увидеть наглядный пример можно на роликах в сети:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

pricurivatel.ru

Устройство сцепления — Энциклопедия журнала «За рулем»

Сцепление — механизм кратковременного разъединения вала двигателя и механизмов трансмиссии (коробки переключения передач), предназначенный для плавного начала движения транспортного средства с места и бесшумного для переключения передач.
Сцепление состоит из одного или нескольких фрикционных дисков, прижимаемых к ведущему диску двигателя (маховику) пружинами. В рабочем состоянии фрикционные диски, покрытые абразивным материалом, прижаты к маховику и передают крутящий момент от коленчатого вала двигателя на ведомый диск, насаженный через шлицевое соединение на вал . Вращение передается благодаря силам трения. Как только водитель нажимает на педаль сцепления, выжимная муфта отводит фрикционный диск (или пакет дисков) от маховика, преодолевая сопротивление пружин. Сила трения уменьшается, фрикционные диски начинают проскальзывать, замедляют или прекращают вращение, двигатель отсоединяется от узлов трансмиссии. В результате при работающем двигателе крутящий момент на ведущие колеса не передается. Это позволяет замедлить движение автомобиля, разгрузить валы для бесшумного переключения передачи, либо остановить транспортное средство без остановки двигателя.
Механизм выключения сцепления состоит из выжимного подшипника, приводного механизма (механического тросового или гидравлического), педали сцепления. Фрикционные диски (или ведомый диск, если речь идет о наиболее распространенном двухдисковом сцеплении) покрыты накладками из материала на основе асбеста. В последнее время в сцеплении применяют новые материалы, не содержащие асбеста, что увеличивает долговечность сцепления в целом. В центральной части ведомого диска расположены выжимные рычаги или лепестковые элементы, на которые воздействует выжимной подшипник. В свою очередь подшипник перемещается по направляющей вала вилкой выключения сцепления, связанной с педалью сцепления тросовым или гидравлическим приводом. В ведомый диск встраивают демпферные пружины, компенсирующие колебания частоты вращения и улучшающие равномерность вращения вала , что положительно сказывается на плавности хода автомобиля и долговечности коробки переключения передач.

Разновидности сцепления

Механизмы сцепления, применяемые в автомобилях и мотоциклах разделяют по способу передачи крутящего момента на узлы трансмиссии (на ) на механические, гидравлические и электромагнитные. Наибольшее распространение получили механические сцепления, которые в свою очередь, подразделяются на:
1. На сухие и «мокрые», работающие в маслянной ванне. Первые используются в автомобилях, вторые — в мотоциклах. «Мокрое» сцепление позволяет уменьшить диаметр ведущего и ведомого дисков, увеличить срок службы сцепления и улучшить охлаждение механизма.
2. По способу передачи крутящего момента — постоянного и непостоянного действия. Сцепление постоянного действия устанавливается в транспортные средства, непостоянного действия — в мощные станки и в механизмы (например, в экскаваторы и погрузчики), в которых передача крутящего момента необходима лишь в кратковременном режиме.

3. По количеству дисков механизмы сцепления подразделяются на однодисковые (пара ведущий и ведомый диск), двухдисковые (с промежуточным ведомым диском) и многодисковые. Однодисковое сцепление применяется в легковых и грузовых автомобилях. Двухдисковое — в грузовиках большой грузоподъемности, специализированных машинах, тракторах.

Многодисковое сцепление применяется в механизмах «мокрого» типа в мотоциклах.

4. По расположению и количеству нажимных пружин сцепления — на механизмы с набором пружин, расположенных равномерно по поверхности диска (на грузовых автомобилях), и на сцепление с единственной центральной диафрагменной пружиной (на легковых автомобилях).
5. По способу приведения механизма сцепления в действие — с механическим, гидравлическим, электрическим и гидромеханическим управлением. Механический привод вышел из употребления. Наиболее распространенным видом на данный момент является сцепление с гидравлическим приводом.

Фрикционные материалы

В сцеплениях любого типа характеристики материала, из которого изготовлены накладки на диски сцепления, определяют плавность срабатывания механизма сцепления и его долговечность. Долгое время в сцеплении использовались накладки на основе асбеста. Высокая термостойкость асбеста устраняли проблему перегрева сцепления при частом использовании. А волокнистая структура материала обеспечивала плавность момента срабатывания.
В современных механизмах сцепления применяются композитные материалы, обладающие улучшенными по сравнению с асбестом характеристиками. Но в случаях, когда требуется передать на узлы трансмиссии крутящий момент очень большой величины, фрикционные материалы оказываются непригодными. Поэтому в гоночных автомобилях и в сверхтяжелой технике (грузовиках, тягачах) применяют керамические фрикционные накладки. Они обладают очень высокой износостойкостью, нечувствительны к перегреву, но не обеспечивают плавной передачи крутящего момента на . Сцепление с керамическими ведомыми дисками относят к механизмам жесткого срабатывания.

Сцепление в автоматических трансмиссиях

В транспортных средствах с автоматическими коробками передач и с вариаторами сцепление не используется. В автомобилях с А вместо него используется гидромуфта (по сути, сцепление непостоянного действия). А в вариаторных транспортных средствах — на скутерах, легких мотоциклах, автомобилях с вариаторной трансмиссией — необходимости в сцеплении не возникает.
Классический механизм сцепления применяется в автомобилях с автоматизированной механической коробкой передач. В этих машинах выжим сцепления и переключение передач механической осуществляется сервоприводами по командам электронной системы управления. Причем, существуют трансмиссии с двумя сцеплениями, работающими по очереди — одно передает крутящий момент на ведущие колеса через сцепленную пару шестерен, второе в этот момент разъединяет вал двигателя от второй пары шестерен для плавного включения следующей передачи.
Полуавтоматом выключения сцепления оснащаются автомобили с частичной автоматизацией переключения и большинство современных мотоциклов со сцеплением мокрого типа. Когда водитель мотоцикла прикасается к рычагу переключения передач, усилие передается на механизм выжима сцепления. Это позволяет переключать передачи без выжима сцепления рычагом на руле, а в большинстве случаев и плавно тронуться с места, осторожно отпуская ножной рычаг переключения . На автомобилях с полуавтоматической трансмиссией привод механизма выжима сцепления соединен с рукояткой.

wiki.zr.ru

Назначение и общая характеристика сцепления

Сцепление (главный фрикцион) служит для кратковременного отъединения трансмиссии от двигателя перед включением передач, их плавного соединения после включения передач, а также для предохранения трансмиссии от динамических перегрузок, возникающих при движении транспортной машины.

По принципу действия сцепления подразделяют на фрикционные, гидравлические (гидромуфты) и электромагнитные (порошковые). В зависимости от формы и конструкции трущихся деталей фрикционные сцепления могут быть дисковыми, специальными (колодочные, ленточные) и конусными.

По условиям работы поверхностей трения дисковые сцепления (главные фрикционы) делятся на сухие и работающие в масле.

В зависимости от материала поверхностей трения различают следующие сцепления (главные фрикционы):

  • сталь по фрикционному материалу
  • сталь по стали
  • чугун по oстали
  • чугун по фрикционному материалу

По способу создания силы, сжимающей диски, выделяют следующие сцепления:

  • пружинные (с несколькими периферийными или одной центральной пружиной)
  • полуцентробежные
  • центробежные
  • электромагнитные

В зависимости от типа механизма выключения различают сцепления (главные фрикционы) с рычажным и шариковым механизмами.

По типа привода выключения сцепления (главные фрикционы) бывают с механическим, гидравлическим, пневматическим, гидропневматическим и электромагнитным приводами.

Сцепление обычно устанавливается у маховика двигателя и представляет собой фрикционную муфту, через которую с помощью сил трения вращающий момент от двигателя передается к коробке передач и далее к ведущим колесам.

На изучаемых транспортных машинах применяются, как правило, фрикционные дисковые сухие, постоянно замкнутые сцепления (главные фрикционы у гусеничных машин) с периферийным расположением нажимных пружин и механическим приводом управления. В зависимости от числа ведомых дисков сцепления подразделяются на одно-, двух- и многодисковые.

Сцепление состоит из ведущей и ведомой частей, нажимного механизма и механизма выключения. Детали ведущей части сцепления воспринимают от маховика вращающий момент двигателя, а детали ведомой части сцепления передают этот момент ведущему валу коробки передач.

Ведущая часть сцепления включает в себя маховик 3, установленный на коленчатом валу двигателя, кожух 1 и нажимной диск 2. Маховик имеет обработанную торцевую поверхность, и к нему прикрепляется болтами кожух, соединенный с нажимным диском упругими стальными пластинами 5, что обеспечивает передачу вращающего момента от кожуха на нажимной диск, позволяя последнему перемещаться в осевом направлении при включении и выключении сцепления.

Рис. Схема однодискового сцепления с приводом выключения:
1 — кожух; 2 — нажимной диск; 3 — маховик; 4 — ведомый диск; 5 — упругая пластина; 6 — нажимная пружина; 7 — ведущий вал; 8 — рычаг; 9 — выжимной подшипник; 10, 13 — оттяжные пружины; 11 — вилка; 12 — педаль; 14 — тяга

К ведомой части относится тонкий ведомый диск 4 с прикрепленными к нему фрикционными накладками и ступицей, установленной на шлицах на вал 7, являющийся ведущим валом коробки передач. Нажимной механизм состоит из нажимных пружин 6, сила упругости которых обеспечивает включение сцепления. Механизм выключения состоит из выключающих рычагов 8, муфты выключения с выжимным подшипником 9 и вилки 11, предназначенной для перемещения муфты выключения. К приводу выключения сцепления относят тягу 14 и рычаг 8 с педалью 12 и пружиной 13. Если педаль отпущена, то сцепление включено, так как ведомый диск зажат между маховиком и нажимным диском усилием нажимных пружин, расположенных между нажимным диском и кожухом сцепления. Вращающий момент с помощью сил трения передается от ведущей части на ведомую.

Включение сцепления осуществляется плавным отпусканием педали — нажимной диск перемещается в сторону маховика и прижимает к нему ведомый диск. Пока сила, прижимающая диск к маховику, мала, сила трения между поверхностями ведущих и ведомых частей также мала, и ведомый диск будет вращаться с меньшим числом оборотов, чем маховик. Чем больше сила, прижимающая диск к маховику, тем больше сила трения, а следовательно, и вращающий момент, передаваемый от маховика на вал 7. При полностью отпущенной педали сила трения возрастает настолько, что ведущие и ведомые части вращаются как одно целое, и через сцепление может быть передан полный вращающий момент двигателя. Сцепления рассчитываются на передачу вращающего момента, который в 1,5 — 3 раза больше максимального вращающего момента двигателя, что необходимо для предотвращения буксования сцепления во включенном состоянии при резком изменении усилий на ведущих колесах, торможении, попадании смазки или воды на поверхности трения дисков сцепления.

При нажатии на педаль 12 сцепление выключается, так как муфта выключения, перемещаясь в осевом направлении к маховику, упорным подшипником нажимает на выключающие рычаги и поворачивает их относительно осей, закрепленных в кожухе, а наружные концы выключающих рычагов отодвигают нажимной диск 2 от ведомого диска 4, освобождая его и обеспечивая зазор с каждой стороны ведомого диска примерно по 1 мм. Сила трения между поверхностями ведущих деталей и ведомого диска отсутствует, вследствие чего вращающий момент от маховика на ведомый диск, а следовательно, и к ведущим колесам передаваться не будет.

К сцеплениям предъявляется ряд требований, основными из которых являются плавность включения, чистота и легкость выключения, безотказность работы, малый момент инерции ведомых частей, хороший отвод теплоты и гашение крутильных колебаний. Перечисленные требования определяют рациональную конструкцию элементов сцепления.

ustroistvo-avtomobilya.ru

Принцип работы и устройство сцепления автомобиля

Сцепление одним из важных узлов любого самоходного транспортного средства. Задача данного механизма заключается в плавном включении передачи усилийнепосредственно от маховика к первичному валу КПП в процессе движения авто и переключения скоростей. Сцеплениерешает задачи по корректному отключению или подключению силового агрегата к трансмиссии, а также передаче крутящих моментов. Чтобы уяснитьпринцип работы сцепления автомобиля необходимо подробно разобраться в конструкции этого узла.

Устройство сцепления автомобиля

  • Нажимной диск (НД) представляет собой плоский элемент выпуклой круглой конфигурации. В основании этого узла смонтированы специальные выжимные устройства в виде пружин.Они соединяются со специальной прижимной площадкой, такой же формы, как и НД. Диаметр последней детали идентичен маховику.Одну из его сторон тщательно отшлифовывают для максимального и эффективного контакта. Пружины установлены по направлению к центру НД.В процессе выжима они воспринимают механическую нагрузку. Нажимной диск надежно зафиксирован на маховике. В промежутке между прижимным узлом и маховиком смонтирован диск сцепления.

  • Диск сцепления (ВД, его еще называют ведомым диском) выполнен в аналогичной плоской круглой конфигурации. Его конструкция включает набор из фрикционных накладок и лучевого основания. Помимо этого сюда включена шлицевая муфта, которая обеспечивает подключениевала КПП. Плюс к этому, в числе составляющих механизма демпферные пружины, размещенные по кругу поверхности шлицевой муфты. Эти механизмы сглаживают вибрацию, возникающую в процессе включения привода сцепления.

  • Фрикционные накладки (ФН) прочно монтируются к диску сцепления с помощью стальных или полимерных заклепок. Производители их изготавливают из самых различных материалов: керамики, композиционных материалов, кевлара и так далее. Последний материал является наиболее надежным в плане механических нагрузок и воздействия агрессивной среды.

  • Выжимной подшипник (ВП) —достаточно сложная деталь.В зависимости от принципа срабатывания он разделяется на устройства нажимного или оттягивающего типа. Одна из сторон ВП выполняется в виде круглой нажимной площадки, размер которой соответствует диаметру пружин,которые смонтированы в центре НД. Данный механизм размещен на первичном вале, торец которого выступает из КПП. Для фиксации ВП в некоторых автомобилях используются стопорные пружины. Подшипник фиксируется на защитном кожухе вала КПП. В действие эту деталь приводит специальная вилка привода. Онакоторая воздействует на оправку, на которой имеются специальные выступы.

  • Система привода (привод) может быть реализована механическим, гидравлическим, электронным и комбинированным узлом. Последнеерешение представляет собой тандем нескольких предыдущих. На сегодняшний день такие системы пользуются хорошей популярностью. Рассмотрим более подробно три основных вида:

  • Механический привод. Для передачи усилия в механическом приводе используется специальный трос. Одна часть каната подключена к педали, а другая соединяется с выжимной вилкой. Трос размещается внутри кожуха, надежно зафиксированного возле педали и вилки. Такая конструкция обеспечивает ему необходимую защиту от механических воздействий.

  • Гидравлический привод. В число основных элементов, выполняющих передачу силы нажатия,входят2 гидроцилиндра, объединенныхтрубопроводом высокого давления. Во время механического воздействия на педаль, в действие приводиться шток ГЦ (главного цилиндра). На его торце имеется специальный поршень, которыйсдавливает гидрожидкость внутри устройства.Впроцессе этого появляется повышенное давление, которое потом передается через шланг к рабочему цилиндру. Его наконечник также оснащен штоком, соединенным с поршнем, толкающим шток.В свою очередь,шток воздействует на вилку. В качестве рабочей среды чаще всего используют тормозную жидкость. Она заливается в специальный бачок, пода в систему реализуется самотеком.

  • Электронный привод. В данной системе передача усилия производится с использованием электрического силового агрегата. Его включение происходит во время нажатия на педаль, посредством воздействия на трос. В этот моментэлектрическая энергия переходит в механическое перемещение.

Педаль сцепления—элемент, обеспечивающий оперативное управление всей системой. Она смонтирована в салоне и всегда размещена слева. В современных машинах, оснащенных автоматической КПП, она отсутствует. Механизм сцепления в автоматах работает без участия водителя,полностью автономно.

Принцип работы сцепления авто

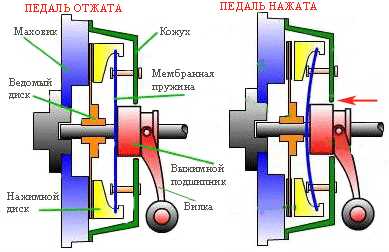

Передача крутящих моментовреализуется за счет воздействия силы трения на ВД(ведомый диск). Во время включения ВД зажат между НД и маховиком. В процессе нажатия на педаль перемещается трос, который выполняетповорот рычага. В процессе этого действия свободный край вилки воздействует на ВП (выжимной подшипник). Он перемещается к маховику и воздействуетна пластины,которые отодвигаютНД. Таким образом, освобождается диск сцепления, благодаря чему водитель с легкостью переключает скорость. После отпускания педали ведомый диск вновь фиксируется между НД и маховиком.

В гидравлических системах привода происходят идентичные операции, исключением является механизм передачи усилий. Механическое воздействие от педали на ведомый диск передает жидкость, размещенная в цилиндре.

vipwash.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
