Системы полного привода: какие бывают и каких проблем ждать от каждой из них

Для большинства полный привод — это когда ведущими являются все четыре колеса. Однако, копнув чуть глубже, мы обнаружим, что, даже если на машине стоит шильдик AWD, это не значит, что момент от двигателя поступает на обе оси. Разобраться с тем, что сегодня представляют собой полноприводные системы и какие технические проблемы за собой тянут, мы решили вместе с техническими специалистами сервисного центра «Дилижанс», специализирующегося на ремонте автомобилей концерна VAG.

На сегодняшний день в гражданском автомобилестроении существует два основных вида полного привода: подключаемый полный (Part-time) и постоянный полный (Full-time). В условные подвиды можно выделить электронно-управляемый полный привод (On-demand) и многофункциональный полный привод, который у разных марок, как правило, носит собственное название.

Подключаемый полный привод

В данной системе автомобиль по умолчанию едет в моноприводном режиме. В случае если появляется необходимость во всех ведущих колесах, вторая ось подключаются либо по желанию водителя, либо по сигналу электроники. Причем в первом варианте система принципиально различается по своему конструктивному устройству.

Жестко подключаемый, или полный привод Part-time

Этот тип привода считается самым простым и надежным, так как не имеет никаких сложных систем, которые должны отвечать за автоматическое распределение тяги по осям. По умолчанию крутящий момент передается только на одну ось, вторая ось включается только по необходимости с помощью раздаточной коробки с кулачковой муфтой. При включении «раздатки» обе оси жестко соединяются между собой, обеспечивая постоянное симметричное распределение крутящего момента.

Несмотря на конструктивную простоту, система имеет значимую особенность: невозможность ездить в режиме полного привода постоянно, а также на высоких скоростях и по ровным сухим поверхностям. Вернее, ездить-то можно, только с огромной вероятностью повредить систему полного привода.

Дело в том, что при повороте каждое из четырех колес вращается с разной скоростью и проходит свою траекторию поворота. Между осями нет никаких систем, компенсирующих разность этих скоростей, а потому вся нагрузка ложится на «раздатку», которая со временем и выходит из строя. Проще говоря, подключать вторую ось необходимо только для увеличения проходимости автомобиля на покрытиях, допускающих проскальзывание колес, таких как грязь, песок, снег, лед или в крайнем случае сильный дождь.

Проблемы

Что же касается технических проблем, то основной причиной выхода из строя раздаточной коробки как раз является пренебрежение правилами использования полного привода. Например, «раздатка» регулярно ломается на автомобилях Suzuki Jimny в силу того, что основными потребителями этого автомобиля являются представительницы прекрасной половины человечества, не особо разбирающиеся в конструктивных нюансах системы Part-time.

Если жесткое включение происходит не старым добрым рычагом, а с помощью электропривода, то система может не включиться. Происходит это чаще всего на стоящей машине, потому что зубья валов не попадают в зацеп и электроника дает отбой. Неисправностью это не является и исправляется просто накатом, чтобы в момент движения зацеп все же произошел.

Очень часто автомобили с системой Part-time являются объектами серьезного внедорожного тюнинга, а следовательно, и жесточайших нагрузок. Так что развалившиеся межколесные дифференциалы, оборванная цепь переднего вала и менянные главные передачи — не редкость на подобных авто. Однако в большинстве случаев узел настолько прост и надежен, что может вызвать вопросы лишь в случае огромных пробегов или халатного отношения владельца, например к замене масла.

К автомобилям с системой Parttime относится большинство современных пикапов и серьезных внедорожников: «УАЗ Патриот», Toyota Hilux, Foton Sauvana и даже Suzuki Jimny. Как правило, большинство автомобилей с подобной системой имеют в «раздатке» дополнительно понижающий редуктор, а также заднюю межколесную блокировку — штатно или в качестве опции

Автоматически подключаемый или полный привод On-demand

Самый массовый тип полного привода, в основе которого — многодисковая муфта, способная перебрасывать момент от основной ведущей оси к вспомогательной. Серьезным оружием на бездорожье такой тип привода не является (хотя есть исключения) и служит в большей степени как дополнительная система для более уверенного движения по неровностям и более эффективного распределения крутящего момента по колесам в зависимости от типа поверхности.

По умолчанию система On-demand функционирует в моноприводном режиме. Как только электроника получает сигнал о пробуксовке ведущих колес, с помощью электронно-управляемой многодисковой муфты момент подается на вторую ось. Дополнительно с помощью вспомогательных электронных систем может регулироваться и момент на каждом колесе.

Конструктивно система работает по принципу сцепления: внутри муфты находятся диски, которые при поступлении сигнала с датчиков механически прижимаются друг к другу, передавая момент на ведомую ось. Системы у разных марок отличаются в основном принципом прижимания этих дисков и «навороченностью» электронных «мозгов» привода, которая выражается в быстродействии или наличии различных ручных режимов включения. Простые системы, опираются, например, на информацию от датчиков ABS и ESP, а премиум-кроссоверы умеют отслеживать уже такие показатели, как угол поворота руля, крен кузова и т. д.



Проблемы

Учитывая, что принцип работы фрикционной муфты основан на трении, главной проблемой системы On-demand является перегрев, при котором система выдает ошибку и отключает ведомую ось. В большинстве случаев он возникает при длительных пробуксовках, например при попытке покорить какое-либо бездорожье, причем иногда даже самое безобидное. Как правило, остыв, муфта вновь становится работоспособной. Регулярное повторение подобного приводит к замене пакета фрикционов.

Еще одной распространенной проблемой является выход из строя подшипника корпуса муфты, признаками износа которого является шум, вой или вибрации. Само собой, состояние и уровень масла в муфте также сильно влияет на работоспособность привода. Исправность датчиков, с которых «мозги» муфты получают информацию, напрямую влияет на включение полного привода. Также часто можно столкнуться с неисправностью приводного механизма, сжимающего диски.

В целом можно сказать, что, хотя система On-demand отлично изучена и хорошо известна механикам, в ремонте она достаточно капризна и дорога. Радует то, что большая часть проблем фрикционной муфты связана с ее жесткой эксплуатацией, то есть когда городские кроссоверы начинают использовать как внедорожники. Если же полный привод используется время от времени в легком режиме, система почти не доставляет проблем.

К автомобилям с системой Ondemand относится большинство современных кроссоверов: Nissan XTrail, Kia Sportage, Mitsubishi Outlander. Однако встречаются и различные интересные исключения. Например, Renault Duster получил в пару к обычной муфте имитацию понижающей передачи, а Nissan Juke вообще имеет систему из двух независимых муфт на каждом из задних колес

Полный привод на основе муфты Haldex

Хотя система конструктивно является разновидностью подключаемого привода On-demand, она заслуживает отдельного упоминания, так как представляет собой нечто среднее между подключаемым и постоянным полным приводом.

В основе конструкции все та же многодисковая фрикционная муфта, управляемая посредством электрогидравлики. Фишка в том, что электроника запрограммирована даже на сухой ровной дороге часть момента передавать на заднюю ось, в результате чего автомобили с муфтой Haldex получаются с постоянным приводом. А отключается ось, например, при равномерном прямолинейном движении (например, на трассе) для экономии топлива.



Устройство муфты Haldex

Проблемы

На текущий момент муфта Haldex существует уже в пятом поколении. Проблемы с ней ровно те же, что и с обычными фрикционными муфтами, описанными выше. Особенности исключительно конструктивные: расположена муфта прямо в корпусе задней главной передачи, вместе с насосом и блоком управления. Учитывая, что первые версии Haldex скоро отметят двадцатилетие, у многих машин уже начинают отгнивать крышки электронного блока. Внимательно нужно относиться к замене масла, которая предполагает сокращенные интервалы: каждые 60 тыс. км.

Муфты Haldex используются такими марками, как Volvo, Land Rover, Ford, концерн VAG и многие другие

Постоянный полный привод

Автомобили с такой системой полного привода всегда передают крутящий момент на все четыре колеса, что понятно из англоязычного названия Full-time. В своей основе система оснащена межосевым дифференциалом, который имеет несколько конструктивных вариантов: симметричный и несимметричный, блокируемый и неблокируемый. Блокировка, в свою очередь, может выполняться в автоматическом или ручном режиме. Все это зависит от того, для каких целей создается полный привод. Чаще всего используется самоблокируемый дифференциал, который также может быть выполнен на основе одной из трех систем: вязкостной или фрикционной муфты и с блокировкой типа Torsen.

Если в двух словах, то система Full-time и конструктивно, и функционально совмещает в себе принцип работы систем Part-time и On-demand. Дифференциал напрямую передает крутящий момент от одной оси к другой, а установленная с ним в одном корпусе муфта в зависимости от степени блокировки может перераспределять этот момент исходя из условий. Навороченные системы с двумя приводными валами, наподобие трансмиссии SuperSelect от Mitsubishi, умеют дополнительно «отстегивать» одну ось, превращаясь в отключаемый полный привод.

Дифференциал Torsen

Отдельно стоит упомянуть трансмиссию на основе дифференциала Torsen, который становится все популярнее. У него вместо муфт используется три пары червячных шестерней, которые осуществляют перераспределение момента. В свободном состоянии распределение тяги по осям равное, как только скорости вращения колес начинают отличаться, вращение шестерней заставляет частично блокироваться выходные валы, передавая момент на колесо с лучшим зацепом.

В зависимости от задач автомобили с подобными системами также дополнительно комплектуются задним (и иногда передним) блокируемым межколесным дифференциалом, понижающим редуктором и даже дополнительной муфтой. Комбинации могут быть совершенно разными в зависимости от задач — внедорожных, спортивных или экономящих топливо. Например, трансмиссия от Audi на легковых моделях и кроссоверах — quattro ultra — имеет многодисковую межосевую муфту и дополнительно дифференциал с кулачковой муфтой в приводе задней оси, также способной к полному отключению.

Система Quattro Ultra Full-Time (слева) и планетарный редуктор Mercedes-Benz (справа)

Проблемы

Как ни трудно догадаться, из-за невероятной сложности отдельных конструкций любая неисправность систем постоянного полного привода грозит непростым и недешевым ремонтом.

Системы на основе вязкостных и фрикционных муфт, как и в случае с системами On-demand, склонны к перегреву. Не избежал этой участи и дифференциал Torsen, шестерни которого также сильно нагреваются и требуют для охлаждения специального графитового масла.

Кроме того, на автомобилях Audi, например, дифференциал находится в блоке коробки передач DSG, так что любая проблема с «роботом» автоматически ведет к разбору и этого механизма. На сложных системах с отдельным передним валом прибавляйте встречающиеся проблемы привода — его включения/отключения либо датчика работы.

Соответственно, всевозможные датчики и управляющие электронные блоки при сбое и трансмиссию выводят из правильного режима работы. То же самое касается работы коробки передач, функционирование которой напрямую влияет на работу полного привода. Люфты карданов и вой редукторов — частая болезнь серьезных внедорожников.

Устройство дифференциала на спортивных полноприводных моделях Audi

К автомобилям с системой Fulltime относится большинство современных премиум-моделей, дорогих или просто серьезных внедорожников, а также отдельных версий пикапов: Mitsubishi Pajero, Toyota LC, VW Touareg, Land Rover Discovery

Каков итог?

Как ни крути, ни одной универсальной системы полного привода, подходящей на все случаи жизни, до сих пор не создано. Ее выбор зависит исключительно от поставленных задач и приоритетов. Внедорожные вылазки ограничиваются не чищенной грунтовкой на дачу? Вам за глаза хватит системы On-demand. Мечтаете покорять Эверест, пробиваться сквозь тундру и нырять в болота? Вам нужна система Part-time, способная выдержать многое вдали от цивилизации. Но придется пожертвовать ездовым комфортом и получить навыки уверенного вождения на заднем приводе. Хочется, чтобы было и то и другое? Тогда вам необходима система Full-time, однако стоить она будет как сама по себе, так и в ремонте немалых денег.

Редакция журнала «Движок» выражает благодарность сервисному центру «Дилижанс» за помощь в подготовке материала.

dvizhok.su

Какой тип полного привода выбрать

Разбираемся в типах полного привода. Рассматриваем все плюсы и минусы того или иного решения.

avtoventury

В прошлой публикации мы пытались расставить все точки над i в вопросе, все ли внедорожники годны для бездорожья. Теперь рассмотрим тему более детально.

С первого взгляда все просто: у полноприводной машины крутящий момент передается от двигателя сразу на все четыре колеса. Такой автомобиль удобен как минимум неприхотливостью к качеству дорожного покрытия — будь то грунтовка, гололедица, мокрая глинистая проселочная дорога или центральный проспект в сильный ливень. Из очевидных плюсов — хорошая проходимость вне дорог с твердым покрытием, а на асфальте — хорошая динамика и отличный старт со светофоров практически без пробуксовки!

Однако иногда случаются казусы — сидит человек во внушительном внедорожнике со стильным шильдом «4WD» на блестящем крыле, но и сам внедорожник «сидит». Конечно, причин тому может быть масса, и самая распространенная из них — сам водитель. Хотя нередко бывает и так, что трансмиссия автомобиля совсем не рассчитана на такие испытания.

Возникают логические вопросы: «Почему не рассчитана?», «А какая рассчитана?». Ответам на эти вопросы и посвящается наша статья.

Существует три типа полноприводных трансмиссий: part-time (подключаемый вручную), full-time (постоянный) и torque on-demand (подключаемый электроникой).

Part-time

Этот тип появился первым. Он представляет собой схему жесткого подключения переднего моста. То есть передние и задние колеса всегда крутятся с одинаковой скоростью. Межосевой дифференциал отсутствует.

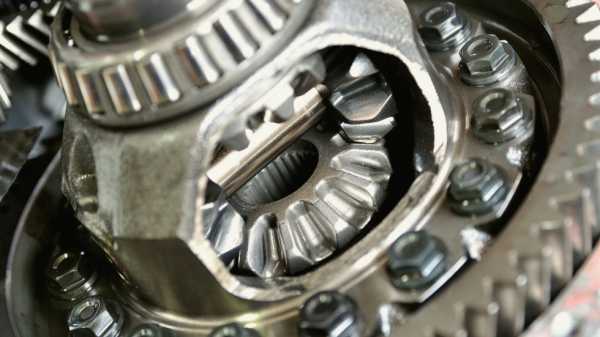

Дифференциал — это механическое устройство, которое принимает крутящий момент с приводного вала и распределяет его между ведущими колесами пропорционально, автоматически компенсируя разницу в их скорости вращения. Можно сказать, что дифференциал направляет момент на ведущие колеса, позволяя им вращаться с разными/дифференцированными угловыми скоростями (отсюда само название — дифференциал).

Дифференциалы стоят в переднем и заднем мостах на всех автомобилях, оснащенных полным приводом. На некоторых машинах дифференциал применен и в раздаточной коробке (эта схема полного привода называется full-time, о ней речь пойдет чуть позже).

Попробуем разобраться, зачем нужен дифференциал. Колеса любой машины вращаются с одинаковой скоростью, только когда машина едет прямо. Стоит ей начать поворот, как каждое из колес начинает жить своей жизнью. Одно из колес каждого моста начинает крутиться быстрее, чем второе, а сами мосты соревнуются друг с другом в скорости. Происходит это из-за того, что колеса идут по разным траекториям. То, которое снаружи поворота, проходит больший путь, чем то, которое внутри. Так же и мосты. Соответственно, внутреннее колесо (или ось, к которой оно относится), если бы не дифференциал, прост

www.zr.ru

Устройство и виды полного привода

Многие любители активного отдыха и частых поездок за город выбирают в качестве транспортного средства кроссоверы и внедорожники, в конструкции которых используется полный привод. Такие авто отличаются повышенным клиренсом и всеми ведущими колесами, что обеспечивает хорошую проходимость.

Но далеко не всегда такие авто способны преодолеть даже среднее бездорожье, не говоря уже о серьезной грязи. И виной этому может оказаться все тот же полный привод, точнее его конструктивные особенности. Поэтому наличие всех ведущих колес еще не означает, что машина способна на покорение сильной грязи.

Основные составные элементы трансмиссии

Полный привод подразумевает передачу крутящего момента от силового агрегата на колеса обеих осей, благодаря чему и повышается проходимость по грязи.

Основная конструктивная особенность привода этого типа перед другими (передний, задний) — наличие в трансмиссии дополнительного узла – раздаточной коробки. Именно этот узел и обеспечивает распределение вращения по двум осям авто, делая ведущими все колеса.

В целом эта трансмиссия авто состоит из:

  • сцепления;
  • коробки переключения передач;
  • раздаточной коробки;
  • приводных валов;
  • главной передачи обоих мостов;
  • дифференциалов.

Вариант конструкции полноприводной трансмиссии (подключаемый автоматически)

Несмотря на использование одних и тех же составляющих, вариаций и конструктивных исполнений трансмиссии – множество.

Конструктивные и эксплуатационные особенности

Стоит отметить, что на многих авто привод на все колеса осуществляется не всегда. То есть, ведущей постоянно является только одна ось, вторая же подключается только при надобности, причем делаться это может как в автоматическом режиме, так и вручную. Но есть и вариации трансмиссии, у которой отключение оси не осуществляется.

Трансмиссии с конструкцией, обеспечивающей передачу вращения на все колеса, используются на авто как с поперечной установкой силового агрегата, так и с продольной. При этом компоновка предопределяет, какая из ведущих осей функционирует постоянно (исключение – постоянный полный привод).

Система, обеспечивающая привод на все колеса может работать как с МКПП, так и с любой автоматической коробкой передач.

Устройство автоматической коробки передач

Принцип работы системы достаточно прост: от мотора вращение передается на КПП, которая обеспечивает изменение передаточных чисел. От коробки передач вращение поступает на раздатку, которая перераспределяет его на две оси. А далее уже по карданным валам вращение передается на главные передачи.

Но выше описана общая концепция системы полного привода. Конструктивно же трансмиссия может отличаться. Так, как правило, на авто с поперечным расположением в конструкцию КПП одновременно входят и главная передача переднего моста, и раздатка.

А вот в авто с двигателем, установленным продольно, раздатка и главная передача передней оси – отдельные элементы, и вращение на них поступает за счет приводных валов.

Существует еще ряд конструктивных особенностей, которые напрямую влияют на проходимость авто. В первую очередь это касается раздаточной коробки. В полноценных внедорожниках у этого узла обязательно имеется понижающая передача, которая в кроссоверах есть далеко не всегда.

Toyota Tundra

Также на внедорожные качества влияют дифференциалы. Количество их может быть разным. У одних авто присутствует межосевой дифференциал, входящий в устройство раздатки. Благодаря этому элементу осуществляется возможность изменения соотношение распределения момента вращения между осями в зависимости от условий движения. В некоторых авто для увеличения проходимости также предусматривается блокировка этого дифференциала, после задействования которого распределение вращения по мостам делается в строго заданных пропорциях (60/40 или 50/50).

Но межосевого дифференциала в конструкции системы может и не быть. А вот межколесные дифференциалы, устанавливаемые на главных передачах, присутствуют на всех авто, но не на всех имеются их блокировки. Это тоже сказывается на ходовых качествах.

Различаются также и механизмы управления приводом. В одних авто все делается в автоматическом режиме, у других для этого водителем задействуются электронные системы, у третьих – подключение полностью ручное, механическое.

В общем, полный привод, используемый на авто, система не такая уж и простая, как изначально кажется, хотя принцип его функционирования на всех авто одинаков.

Самыми известными являются системы:

  • 4Matic от Mercedes;
  • Quattro от Audi;
  • xDrive от BMW;
  • 4motion концерна Volkswagen;
  • ATTESA у Nissan;
  • VTM-4 компании Honda;
  • All wheel control разработка Mitsubishi.

Виды привода, используемые на авто

На автомобилях нашли применение три вида полного привода, отличающиеся между собой как конструктивно, так и по особенностям работы:

  1. Постоянный полный привод
  2. С автоматически подключаемым мостом
  3. С подключением вручную

Это основные и самые распространенные варианты.

Виды полного привода

Постоянный привод

Постоянный полный привод (международное обозначение – «full time»), пожалуй, единственная система, которая используется не только на кроссоверах и внедорожниках, а также и универсалах, седанах и хэтчбеках. Используется он на авто с обоими видами компоновки силовой установки.

Виды кузовов автомобиля

Особенность этого вида трансмиссии сводится к тому, что механизм отключения одной из осей не предусматривается. При этом раздаточная коробка может иметь понижающую передачу, включение которой осуществляется принудительно при помощи электронного привода (водитель просто выбирает селектором требуемый режим, а сервопривод осуществляет переключение).

Селектор выбора пониженной передачи и интенсивности движения в зависимости от местности

В его конструкции используется межосевой дифференциал с механизмом блокировки. В разных видах трансмиссии блокировка может осуществляться вискомуфтой, многодисковой муфтой фрикционного типа или же дифференциалом Torsen. Одни из них выполняют блокирование в автоматическом режиме, другие – принудительно, вручную (с использованием электронного привода).

Межколесные дифференциалы в системе постоянного полного привода также оснащаются блокировками, но не всегда (на седанах, универсалах и хэтчбеках ее обычно нет). Также не обязательно наличие блокировки сразу на двух осях, нередко такой механизм устанавливается только на одной из осей.

Привод с автоматически подключаемой осью

В авто с автоматически подключаемым мостом (обозначение – «On Demand»), полный привод включается только при определенных условиях – когда колеса постоянно работающей оси начали проскальзывать. В остальное время автомобиль является передне- (при поперечной компоновке) или заднеприводным (в случае, если двигатель располагается продольно).

У такой системы есть свои конструктивные особенности. Так, раздаточная коробка имеет упрощенную конструкцию и понижающей передачи в ней нет, но при этом она обеспечивает постоянное распределение крутящего момента по осям.

Также отсутствует и межосевой дифференциал, зато присутствует механизм автоматического подключения второй оси. Примечательно, что в конструкции механизма используются те же узлы, что и в межосевом дифференциале – вискомуфта или фрикционная муфта с электронным управлением.

Особенность работы привода с автоматическим подключением заключается в том, что распределение крутящего момента по осям делается с разным соотношением, которое меняется при разных условиях движения. То есть, при одном режиме вращение распределяется в пропорции, например, 60/40, а при другом — 50/50.

На данный момент система с автоматическим подключением полного привода является перспективной и ее используют многие автопроизводители.

Трансмиссия с ручным управлением

Трансмиссия с подключаемым полным приводом в ручном режиме (обозначение – «Part Time») сейчас считается устаревшей и используется не часто.

Ее особенность заключается в том, что подключение второго моста осуществляется в раздаточной коробке. И для этого может задействоваться как механический привод (посредством рычага управления раздаткой, установленной в салоне), так и электронный (водитель задействует селектор, а сервопривод осуществляет подключение/отключение моста).

В такой трансмиссии отсутствует межосевой дифференциал, что обеспечивает постоянное соотношение распределение крутящего момента (обычно в пропорции 50/50).

Практически всегда в межколесных дифференциалах используется блокировка, причем принудительная. Эти конструктивные особенности обеспечивают наибольшие показатели проходимости авто.

Иные варианты

Стоит указать, что существуют комбинированные трансмиссии, которым присущи конструктивные и эксплуатационные особенности одновременно нескольких видов систем. Они получили обозначение «Selectable 4WD» или многорежимный привод.

В таких трансмиссиях существует возможность установки режима работы привода. Так, подключение полного привода может осуществляться как в ручном, так и в автоматическом режиме (причем существует возможность отключения любого из мостов). То же касается и блокировок дифференциалов – межосевого и межколесных. В общем, вариаций работы трансмиссии – множество.

Есть и более интересные варианты, к примеру электромеханический полный привод. В этом случае весь крутящий момент поступает только на одну ось. Второй же мост оснащается электромоторами, которые задействуются в автоматическом режиме. Последнее время такая трансмиссия становиться все более популярной, хотя полноценной системой, в классическом понимании, ее назвать нельзя. Такие автомобили являются гибридными системами.

Положительные и отрицательные стороны

Полный привод имеет ряд достоинств перед другими типами. Основными из них можно выделить:

  • Эффективное использование мощности силовой установки;
  • Обеспечение улучшенной управляемости авто и его курсовой устойчивости на разных видах покрытия;
  • Повышенная проходимость авто.

Противовесом достоинств выступают такие негативные качества, как:

  • Повышенное потребление топлива;
  • Сложность конструкции привода;
  • Большая металлоемкость трансмиссии.

Несмотря на отрицательные качества, автомобили, у которых имеется полный привод, пользуются спросом и очень популярны даже среди автолюбителей, за город практически никогда не выезжающих.

autoleek.ru

как он работает и чем нехорош — Журнал «4х4 Club»

«Честный полный привод» — не вполне четкий, но убедительный термин, священная мантра интернет-гуру. Однако сегодня подавляющее большинство производителей делает ставку на электронику и многодисковые муфты, автоматически подключающие задний мост…

Хорошо иметь на случай штурма снежного заноса машину с колесной формулой 4х4, а в остальное время – экономичный монопривод. И при трогании с места на мокром асфальте полезно быть во всеоружии. Но уже через мгновение, когда скорость набрана, лишняя ведущая ось – только перерасход горючего.

Это стопроцентный формат кроссовера, и для того чтобы стали возможными быстрые или кратковременные включения второй пары ведущих колес, появились разнообразные многодисковые муфты их подключения.

ЭКОНОМИЯ МЕТАЛЛА И ТОПЛИВА
Недорогая и компактная многодисковая муфта, не вызывающая дополнительных вибраций и крайне отзывчивая, вытеснила сегодня на 90% полноприводных машин все другие виды трансмиссии, сведя формулу нынешней постройки массового кроссовера к единому принципу: поперечно расположенный впереди мотор постоянно приводит передние колеса, а задние подключаются муфтой по потребности.

Полный привод, реализованный таким образом, намного проще настоящих внедорожных конструкций. Раздаточной коробки нет, возле переднего дифференциала остаются лишь дополнительная пара шестерен отбора мощности да выходной вал. Еще один плюс: благодаря малому весу и размерам стало возможным разгрузить от тяжести муфты и без того тяжелую переднюю часть автомобиля. Многодисковая муфта поселилась прямо на заднем редукторе.

РАЗНЫЕ
Но муфта муфте рознь. При одинаковом принципе подключения второго моста  конструкции могут иметь значительные различия.

Изначально решено было каким-то образом заставить срабатывать муфту от проскальзывания передней половинки, связанной с мотором и передними колесами, относительно задней, соединенной с задними колесами. Забуксовал перед, пошла разница оборотов половинок, муфта заблокировалась, подключился зад. Логично?

Самые первые муфты применял Volkswagen Golf в своей трансмиссии Syncro. Пакет фрикционов в них не сжимался, а был залит силиконовой жидкостью, которая густела при больших нагрузках и сама передавала вращение. Управлять такой виско-муфтой было невозможно, характеристика ее работы оставляла желать лучшего, и 100% крутящего момента на задние колеса она передать не могла. К тому же при буксовании в грязи силикон вскипал, муфта быстро перегревалась и… сгорала.

Другая конструкция попала на ранние Ford Escape. Там диски муфты уже сжимались, но происходило это чисто механически, при помощи шариков и клиновидных прорезей, в момент проворачивания передней части относительно задней. Муфта работала четче, но резче, вызывая неожиданные удары в самой ответственной фазе скользкого поворота.

Представьте себе, что в вираже ваш автомобиль внезапно из переднеприводного превратится в «классику», а под сброс газа муфта также внезапно отключится. Последствия могут быть фатальными.

Эта проблема и дальше довольно долго преследовала производителей муфт. Чтобы адекватнее регулировать поток мощности к задним колесам, а заодно и оберегать диски муфты от перегрева, предприняли попытку использовать гидравлику.

ПРИШЕСТВИЕ HALDEX
Последней версией неуправляемой муфты стала первая генерация Haldex 1998 года. Здесь диски сжимал гидроцилиндр, давление масла для которого вырабатывал насос. Насос смонтировали на одной половинке муфты, а привод на него шел от другой. То есть теперь при разнице оборотов передних и задних колес нарастало давление сжатия и муфта блокировалась. Haldex работал мягко и оказался успешным.

Выигрышей получили сразу два: масло, теперь циркулирующее и через гидронасос, лучше охлаждалось, а гидропривод четче и, главное, быстрее срабатывал. Но все же оставалась неиспользуемой часть функционала привода – упреждение подключения заднего моста в самом начале развития опасной ситуации, частичное блокирование муфты для прохождения поворотов. С этим могла и должна была справиться электроника.

Так в 2004 году появилось второе поколение Haldex все с теми же дисками и насосом, но с электронным клапаном, а в «мозги» системы стабилизации машины внедрили отдел, заведующий полным приводом.

Компактный.  Весь набор элементов муфты Haldex собран в плотный блок и по габаритам лишь немного больше стандартного дифференциала

Система стала управляемой, и передаваемый назад крутящий момент перестал напрямую зависеть от разницы скоростей передних и задних колес.

ПРЕДУПРЕЖДЕН – ЗНАЧИТ ВООРУЖЕН

Все бы хорошо, но оставались «незатронутыми» ситуации, при которых хорошо бы получить состоявшийся полный привод еще до пробуксовки передних колес. Иными словами, насос, работающий от разницы оборотов половинок муфты, больше не устраивал инженеров-трансмиссионщиков. Ведь его спасительное давление в некоторых режимах движения просто отсутствовало.

Решение оказалось простым и в общих чертах применяется до сего дня в большинстве реализованных посредством муфты приводов.

Очередное — четвертое — поколение Haldex получило прикрепленный снаружи электронасос и уже знакомые нам клапаны регулировки перед гидроцилиндрами. Теперь в любое время муфта могла быть полностью или частично замкнута лишь по сигналу электроники.

Такой принцип дал массу положительных эффектов. Появились режимы старта с места, при которых муфта на короткий период разгона полностью блокируется. Добавились режимы существенной блокировки в поворотах, когда хорошее сцепление на сухом асфальте позволяет на всю катушку использовать полный привод.

Как ни удивительно, возросли вездеходные качества. Ведь теперь стало возможно простым нажатием кнопки переключать алгоритм работы муфты с «асфальтового» на «внедорожный» или доверить это дело автоматике.

Узнаете три основных режима работы трансмиссии вашего кроссовера? Безусловно, у вас именно такая муфта в приводе задних колес!

Только миг. Две составляющие быстродействия системы – электронный мозг и сверхбыстрый электроклапан, время открытия которого менее 0.1 с

ДАЛЬШЕ – БОЛЬШЕ
Электронное управление муфты стало удобно совместить и с системой стабилизации, и с программой собственной безопасности фрикционов. Небольшой термодатчик внутри муфты отныне следил за рабочей температурой и отключал привод, если перегрев фрикционов был близок. Конечно, ставший минут на десять недоприводным автомобиль может вывести из равновесия, но это несравнимо лучше дыма из-под днища и поломки трансмиссии.

Кроме того, чем больше кроссоверов с электронно-управляемыми муфтами оказывалось в руках владельцев, тем шире и точнее становились программы систем полного привода. Сегодня лучшие из них уже не боятся перегрева не только в рыхлом снегу, но и при откровенном грязевом буксовании. А еще и химики с материаловедами не сидели сложа руки. Новые материалы дисков и накладок позволили вдвое поднять температуру аварийного отключения, а также повысить передаваемый фрикционами момент до величин заведомо больших, чем может выдать мотор.

Современные материалы фрикционов, высококачественные масла и продвинутые программы управления замыканием дисков дают возможность даже держать муфту частично подключенной, не боясь ее перегрева. Автомобиль при этом получает распределение крутящего момента по осям в пропорции 10:90, а то и 40:60, что для брендов, тяготеющих к заднеприводной компоновке, позволяет сочетать классические повадки на дороге с легкой полноприводностью, порой почти незаметной. И даже непрерывно варьировать степень подключения, улучшая управляемость машины и помогая системе стабилизации делать свое дело.

Учитывая гибкость алгоритмов работы и высокую степень доведенности конструкции многодисковых муфт, на сегодняшний день это самый массовый вариант организации полного привода и вряд ли в обозримом будущем нас здесь ждет что-то принципиально новое.

media.club4x4.ru

Виды, типы полного привода автомобилей и их различия

[]

Полный привод:особенности, плюсы и минусы конструкций

Транспортным средством с полным приводом человек начал пользоваться задолго до появления автомобилем – им была лошадь. Большой дорожной просвет, интеллектуальная система полного привода – все это было гениально реализовано природой. На то, чтобы повторить это в технике, человеку понадобилось немало сил, средств, а самое главное, времени. Впрочем, эти годы не были потрачены впустую. Рассмотрим особенности существующих типов полного привода автомобилей, а также их плюсы и минусы.

НЕМНОГО ИСТОРИИ

Первое транспортное средство с полным приводом появилось без малого двести лет назад. Английские инженеры Тимоти Берстолл и Джон Хилл в 1824 году построили омнибус, у которого все четыре колеса вращались одновременно. Прошло еще 59 лет, прежде чем уже американский инженер Эммет Бандельер запатентовал свою систему полного привода. В его транспортном средстве некое подобие дифференциала распределяло тягу от парового двигателя между передней и задней осью. И только в 1903 году появился первый полноприводной автомобиль. Им стал Spyker 60 HP, созданный голландцами для участия в гонках: машина была снабжена аж тремя дифференциалами.

Рассмотрим виды полного привода и его различия.

ПОДКЛЮЧАЕМЫЙ ПОЛНЫЙ ПРИВОД (PART-TIME)

Сегодня это самый дешевый, но при этом требующий вдумчивого подхода к использованию тип привода. Принцип действия его прост и заключается в жестком подключении переднего моста. Именно отсутствие дифференциала между осями делает этот тип привода простым, потому как подключение моста происходит посредством простой механической муфты. В итоге зацепление получается жесткое, а распределение крутящего момента между осями одинаковое. Именно это одинаковое распределение крутящего момента и накладывает определенные ограничения на использование такого типа системы полного привода на асфальте. Первое, что вы почувствуете, если решитесь использовать такой полный привод на дорогах с твердым покрытием, – это снижение управляемости. Проходить повороты он станет заметно хуже из-за отсутствия разницы в длине пути мостов. Второй момент, который поджидает тех, кто пренебрегает предупреждениями в инструкции по использованию полного привода, а у таких авто они обязательно есть, – это повышенная нагрузка на трансмиссию и как следствие быстрый выход ее из строя. И третий момент – повышенный износ покрышек. В связи с этим включать подобный привод на автомобилях, не имеющих межосевого дифференциала, можно исключительно на бездорожье, где отсутствие дифференциала компенсируется возможностью проскальзывания колес. Несмотря на архаичность конструкции, машин с такой реализацией полного привода предостаточно. Как правило, это либо военная техника, либо отпетые внедорожники, как то УАЗ, Toyota Land Cruiser 70, Nissan Patrol, Suzuki Jimny, пикапы Ford Ranger, Nissan Navara, Mazda BT-50, Nissan NP300. Будучи на асфальте исключительно заднеприводной техникой, на бездорожье они все же могут позволить себе подключение переднего моста и тем самым существенно повышают проходимость. В общем, дешево и сердито.

АВТОМАТИЧЕСКИ ПОДКЛЮЧАЕМЫЙ ПОЛНЫЙ ПРИВОД (TORQUE-ON-DEMAND)

Этот вид системы полного привода фактически стал следующим этапом эволюции. Так же, как и в Part-Time, второй мост здесь подключается по требованию, но на этот раз требованием является желание водителя (для этого достаточно нажать соответствующую кнопку в салоне автомобиля), или это происходит автоматически. Подключение второго моста осуществляется в случае проскальзывания колес основного ведущего моста. Как правило, при такой схеме основным ведущим мостом является передний. Реализовать такую конструкцию удалось за счет межосевой муфты. То есть в этой конструкции дифференциал отсутствует, как и прежде, однако гидравлическая или же электромагнитная муфта допускает проскальзывание осей, а это улучшает управляемость автомобиля в полноприводном режиме. Есть у этой системы и один очень большой недостаток – перегрев муфты. Дело в том, что все муфты, будь то гидравлические или электромагнитные, обеспечивают проскальзывание осей за счет трения, в результате которого образуется тепло. Это самое тепло зачастую вызывает перегрев муфты и, как следствие, прекращение передачи крутящего момента в лучшем случае, а как худший вариант – ее полный выход из строя. Лучше противостоят перегреву электрогидравлические муфты, которые с успехом применяет на своих кроссоверах компания Nissan. Впрочем, и им свойственны перегревы, в связи с чем жесткое бездорожье таким кроссоверам, конечно же, противопоказано. А еще электрогидравлическая муфта, в отличие от гидравлической, способна замыкаться или размыкаться по команде от блока управления или по желанию водителя посредством той самой кнопки, о которой говорилось выше. То есть, заранее заблокировав муфту, трудный участок дороги можно преодолеть значительно комфортнее, однако нужно помнить, что включать жесткую блокировку на асфальте на таких автомобилях также не приветствуется. Недаром для защиты от дурака большинство систем предусматривают автоматическую разблокировку в случае превышения скорости, определенной как безопасная для этого режима движения. Автомобилей, использующих в своем внедорожном арсенале такой тип полного привода, довольно много. Как правило, это легкие внедорожники типа Renault Duster, Nissan Terrano, Mitsubishi Outlander, Toyota RAV4, Kia Sportage и т.д.

ПОСТОЯННЫЙ ПОЛНЫЙ ПРИВОД (FULL-TIME)

Это один из самых продвинутых и в то же время самых дорогих видов полного привода автомобилей. Подобный постоянный привод ввиду наличия того самого межосевого дифференциала, равно как и межколесных, – довольно дорогое удовольствие, причем как с точки зрения производства, так и с точки зрения эксплуатации и обслуживания. К тому же такой тип привода, помимо межосевого дифференциала, должен иметь и механизм его блокировки. Для чего? Достаточно вспомнить принцип работы дифференциала, как станет ясно, что если хотя бы одно колесо начнет проскальзывать, то весь крутящий момент тут же начнет перекидываться на него, и для чего тогда стоило огород городить? С другой стороны, если обеспечить возможность блокировки как межосевого, так и межколесных дифференциалов, то проходимость автомобиля увеличивается многократно. Как правило, такие схемы управления полным приводом могут быть доступны только на дорогих внедорожниках. К примеру, поэтапная блокировка всех дифференциалов доступна на очень недешевом Mercedes-Benz Gelendewagen.

Нашел постоянный полный привод свое применение и на шоссейных автомобилях. В частности, большинство производителей применяют их в качестве дорогой опции, обеспечивающей машине исключительную стабильность и превосходные динамические характеристики. Впрочем, стоит понимать, что законы физики никто не отменял, и как бы ни был стабилен полноприводной автомобиль на прямых и в поворотах, пренебрегать здравым смыслом не следует. Да и приемы управления такими машинами несколько отличаются от тех, какие применяются на передне- или заднеприводных моделях. Чтобы несколько нивелировать эту особенность, большинство производителей преднамеренно распределяют крутящий момент по осям не поровну, а в пропорции. К примеру, у большинства Mercedes-Benz с шильдом 4Motion момент по осям распределен в пропорции 30/70, чтобы придать автомобилю классический заднеприводной характер. Есть варианты полного привода, которые заточены исключительно на управляемость. Так, система постоянного полного привода Honda SH-AWD (SH – Super Handling – значит «суперуправляемый») может распределять крутящий момент не только между передним и задним мостами, но и между левым и правым задними колесами. То есть в повороте до 70% момента может перекидываться на внешнее заднее колесо, что буквально заталкивает машину в поворот.



Гибридный полный привод

Название этого типа полного привода говорит само за себя. Здесь для тяги на всех колесах применяются два разных двигателя. Как правило, переднюю ось в движение приводит двигатель внутреннего сгорания, а заднюю ось обеспечивает моментом электродвигатель. Такая система довольно проста с точки зрения реализации, потому как не требуются ни межосевой дифференциал, ни карданный вал. Впрочем, как показала практика, этот тип привода все же больше подходит для шоссейных машин, а не внедорожников. В крайнем случае такой привод можно реализовать на кроссовере, который не предназначен для постоянной войны с бездорожьем. Что, собственно говоря, и практикуется производителями. Достаточно вспомнить Lexus RX450h, Toyota RAV4h, Peugeot 508 RXh. Электромоторы, установленные на заднюю ось, позволяют улучшить управляемость автомобиля, повысить экономичность основных двигателей и лишь слегка улучшить проходимость. Чего, в принципе, бывает вполне достаточно, чтобы выбраться из сугроба или преодолеть незначительное препятствие.

5koleso.ru

Полный привод: муфта или дифференциал?

Полноприводных машин сейчас много, даже очень много. И причина засилья полного привода не только в растущей доле кроссоверов – мощные легковые автомобили сегодня тоже активно обзаводятся полным приводом. И по большей части это вовсе не Subaru и Mitsubishi, а куда более дорогие и солидные авто родом из Германии или Швеции. И одновременно с этим машин с «настоящим» полным приводом в последнее время все меньше и меньше. Даже апологеты «совсем постоянного полного» из Audi в новых моделях применяют муфты. Зачем?



Цена безопасности

Как-то так сложилось, что подключаемый полный привод считается решением не особенно надежным, не способным к передаче большого момента и вообще паллиативным, связанным с экономией средств. Причем уверены в этом 9 из 10 моих знакомых, которые о машинах знают вовсе не понаслышке. Но согласитесь: слова «экономия» и «дешевле» звучит как-то странно, если речь идет о новейших Х5, Х6 и Cayenne, ну или про «скромную» 550Xi или Panamera. Видимо, причина совсем в другом — вряд ли можно столько «наэкономить» на банальном межосевом дифференциале.

Если бы дифференциалы были настолько дороги, то вместо межколесного, наверное, тоже применяли бы что-то другое? И широко известный Torsen явно стоит не миллионы. Да, дело не в цене самого дифференциала. Сюрпризы преподнесли выявленные нюансы в настройке управляемости и работы различных электронных «помощников»: ABS, ESP и прочих систем повышения активной безопасности. И всё это оттого, что требования к активной безопасности машин сильно выросли за последние десятилетия, и управляемость даже простеньких машин находится на уровне, который и не снился спорткарам восьмидесятых.

Чем хорош постоянный полный привод? Тем, что крутящий момент присутствует на всех колесах постоянно, распределяясь по определенным правилам, жестко заданным устройством механизма. Напрямую задать распределение невозможно, но есть другие способы «научить» машину делать то, что нужно. Например, внедрением блокировки, использованием тормозных механизмов или чем-то ещё.

Кажется, что особой нужды в подобных «тонкостях» на дорогах с твердым покрытием нет, ведь ездили же Audi Quattro, Alfa 155, Lancia Delta Integrale… В любой книге в описании конструкций полного привода обязательно сказано, что уменьшение крутящего момента на колесах за счет его распределения на все четыре колеса позволяет увеличить боковую составляющую нагрузки, а значит, быстрее проходить повороты. Вдобавок можно реализовать тягу двигателя на любом покрытии. К тому же дифференциал – штука надежная, его не так уж легко сломать, делают их с запасом, ресурс у дифференциала очень высокий. В общем, сплошные плюсы.

1 / 3

На фото: Lancia Delta HF Integrale ‘1993–94

2 / 3

На фото: Alfa Romeo 155 ‘1992–1995

3 / 3

На фото: Audi quattro ‘1985–1991

К сожалению, очень быстро нашлись и минусы. Любое изменение тяги на полноприводной машине вызывает перераспределение массы по осям и колесам, а сложная трансмиссия следом распределяет и момент. Доля момента достанется всем четырём колёсам, но её количество будет зависеть от многих факторов. От сцепления каждого из колес, от массы деталей трансмиссии, от потерь на трение в узлах и так далее. В итоге получается, что предсказать, как именно изменится тяга на каждой из осей, сложно. Учитывая еще и постоянное изменение нагрузки, изменения в углах увода передней и задней оси становятся практически непредсказуемыми. Только очень опытный водитель может чувствовать все нюансы реакции машины на управляющие действия и быть готовым к любому развитию событий. Из этой ситуации пришлось искать выход.

Как это сделано?

Стабильность машины можно увеличить специальными конструктивными мерами. Например, увеличив момент инерции вокруг вертикальной оси, распределив нагрузку в пользу одной из осей таким образом, чтобы она постоянно на одной была больше, чем на другой, изменив толщину покрышек или углы установки. Ничего не напоминает? Конечно же, автомобили Audi. На них постоянный полный привод стал привычным и имел как минимум несколько особенностей из этого списка.

На фото: Audi A6 Allroad 3,0 TDI quattro ‘2012–14

Расположенный перед осью мотор обеспечивал большой момент инерции вокруг вертикальной оси и гарантированно высокую загрузку передней оси. Многорычажная передняя подвеска обеспечивает наилучшее сцепление именно на передней оси в широких диапазонах нагрузки.

На Porsche 911 Carrera4 аналогичная схема привода просто «перевернута» на 180 градусов, а особенности компоновки те же. А вот на машинах других марок эта схема как-то не прижилась – исключение составляют только редкие машины для «гонщиков» и небольшое количество кроссоверов.

На фото: Porsche 911 Carrera 4 Coupe ‘2015–н.в.

У Subaru схема полного привода и компоновка почти совпадают с таковой у Audi, за исключением более простых подвесок и более компактного мотора. Вместе с тем за счет меньших размеров и меньшей перегрузки передней оси управляемость куда более «спортивная».

Mitsubishi, Lancia и Alfa Romeo даже и вспоминать не стоит: их компоновка с поперечным мотором, да еще на очень компактных авто изначально не предназначалась неподготовленным водителям.

На фото: Под капотом Alfa Romeo 156 ‘2002–03

Получается, если не принимать специальных конструктивных мер, машина с постоянным полным приводом обладает сложной управляемостью. Она может демонстрировать повадки то переднеприводного, то заднеприводного автомобиля в зависимости от тяги, нагрузки и еще тысячи причин. Для получения приемлемого для серийной машины результата на доводку управляемости придется затратить солидные усилия, ведь среднестатистический водитель подобных сюрпризов не любит, ему нужна однозначность в поведении. Конечно, ее можно получить, установив сложные электронные системы контроля устойчивости, но это сложный и дорогой способ. Куда легче будет упростить схему трансмиссии, установив муфту, подключающую вторую ось только в случае необходимости. Конечно, без электроники всё равно не обойтись, но в случае переднеприводной машины с поперечным расположением мотора трансмиссия станет на порядок проще. Например, вместо очень сложной и тяжелой раздаточной коробки можно обойтись простым угловым редуктором.

Выбор авто


Toyota RAV 4 XA20 с пробегом: кузов цел только снаружи, а подшипники боятся оффроуда

Славный предок
Самый первый RAV4 поколения XA10 в свое время произвел фурор. Компания выпустила машину, которая сохранила практически легковую управляемость, но при этом обладала проходимостью неплохого внедорожника и…



17627

3

3

На машинах с продольным расположением двигателя и классической компоновкой преимуществ установки муфты чуть меньше. В массе значительного выигрыша получить не выйдет, но зато переднюю ось можно почти не подключать, избавившись от рывков тяги на рулевом управлении. И ещё можно снизить расход топлива, что для серийного автомобиля тоже немаловажно.

Подключать или не подключать?

Не так уж сложен постоянный полный привод, и не так уж он дорог. И первые поколения кроссоверов не случайно часто оснащали постоянным полным приводом. Да что там кроссоверы – вспомните нашу Ниву, которая получилась дешёвой и сердитой одновременно.

Для изначально переднеприводных машин действительно проще и дешевле оказалось сделать привод подключаемым. Разница в массе в 50 кг – это уже очень серьезно, а преимущества однозначной управляемости и возможности легкой настройки систем АБС существенно снижали цену «доводки» модели.

Применяемые поначалу для подключения задней оси вискомуфты оказались не лучшим выбором, и их быстро сменили на электронно-управляемые конструкции. Правда, некоторые производители, например, Honda, держались за свои специфические способы подключения полного привода (речь идёт о Dual-Pump-System). Но после массового внедрения даже простейших систем с управляемым подключением стало очевидным, что такого привода вполне хватает абсолютному большинству водителей. Причем хватает даже в случае мощных машин и повышенных требований к управляемости и проходимости.

Недостатки у системы подключаемого полного привода тоже имеются. В первую очередь они связаны с тем, что тут есть много узлов, которые дорого стоят. Поэтому их постоянно пытаются сделать подешевле и попроще. Результаты, правда, не всегда радуют.

Например, муфта может держать не весь крутящий момент мотора на первой передаче, а лишь его часть, или держать момент только ограниченное время. Она может не давать возможности работы с пробуксовкой, а скорость подключения – не регулироваться или регулироваться слишком грубо. Муфта может быть не рассчитана на длительную работу, в результате чего под нагрузкой частенько перегревается.

Электроника, обслуживающая систему подключения, тоже может быть упрощена. В этом случае алгоритмы иногда не учитывают часть режимов движения, снижая простоту безопасной управляемости.

В конце концов, у муфты всегда есть изнашиваемые узлы – например, сами сцепления, а зачастую еще и узлы гидропривода или электрики.

И всё же по мере снижения себестоимости электроники и применения подобных систем на всё более дорогих машинах качество такого механизма подключения неуклонно повышается. Хотя в целом муфта всё еще намного дороже простого дифференциала, и попытки сделать её ещё дешевле не прекращаются.

Отмечу, что есть такие конструкции подключения, эффективность работы которых превосходит все системы постоянного полного привода. К ним можно отнести почти все последние поколения полноприводных трансмиссий с изменяемым вектором тяги на Subaru и Mitsubishi и на премиальных немецких авто. Они дают возможность напрямую управлять крутящим моментом на одном или нескольких колесах на выбор. Это позволяет создавать автомобили с идеальной управляемостью и фантастическими возможностями. За рулем такой машины любая кривая на любом покрытии будет «прописана» почти идеально, причем с минимальными затратами усилий со стороны водителя. К сожалению, это сложные и дорогие системы, которые нацелены на получение фантастических показателей на гоночных трассах. И сконструированы они без оглядки на стоимость эксплуатации.

Не стоит пугаться и более простых систем. Например, куда более массовые авто наделяют отличной управляемостью и проходимостью муфты Haldex нескольких последних поколений. Младшие модели Land Rover, Range Rover, VW, Audi, Seat и Volvo широко используют конструкции этого бренда. И в эксплуатации подобные системы зарекомендовали себя достаточно надежными.

Полноприводные машины BMW получают и отличную проходимость, и безупречное поведение на асфальте. С тех пор как постоянный полный привод на Е53 заменили на подключаемый, систему непрерывно совершенствуют, и результаты прогресса впечатляют. Даже надежность смогли повысить до вполне приемлемого уровня.

Сегодня даже очень недорогие системы с чисто электрическим приводом от азиатских брендов не пасуют на бездорожье, да и на шоссе машины с ними радуют отличным поведением.

Что будет дальше?

Еще десяток лет – и кроме джиперов о постоянном полном приводе мало кто вспомнит. А по мере вытеснения машин с ДВС электромобилями сложные трансмиссии вымрут сами по себе, как мамонты. И боюсь, всем пора пересмотреть свое отношение к постоянному полному приводу. Это не дорогое и не элитное решение, а всего лишь не особенно востребованная технология из середины восьмидесятых. Из того времени, когда возможности моторов намного опередили возможности шин и электроники. Тогда-то и появилась легенда о самом полном и постоянном приводе. Которая, правда, здравствует и поныне.

www.kolesa.ru

Правильный полный привод: victorborisov — LiveJournal

Удивительно, но факт — очень многие автовладельцы совершенно не разбираются в типах полноприводных трансмиссий. А ситуацию усугубляют автомобильные журналисты, которые сами с трудом разбираются в типах приводов и том, как они работают.

Самое серьезное заблуждение заключается в том, что многие до сих пор считают, что правильный полный привод должен быть обязательно постоянным, и категорически отвергают системы автоматически подключаемого полного привода. При этом автоматически подключаемый полный привод бывает двух типов, разделяемый по характеру работы: реактивные системы (включающиеся по факту пробуксовки ведущей оси) и превентивные (в которых передача момента на обе оси активируется по сигналу от педали газа).

Я расскажу про основные варианты полноприводных трансмиссий и покажу, что за электронно-управляемыми полноприводными трансмиссиями будущее.

Все примерно представляют как устроена трансмиссия автомобиля. Она предназначена для передачи крутящего момента от коленчатого вала двигателя на ведущие колёса. В трансмиссию входит сцепление, коробка передач, главная передача, дифференциал и приводные валы (кардан и полуоси). Важнейшим устройством в трансмиссии является дифференциал. Он распределяет подводимый к нему крутящий момент между приводными валами (полуосями) ведущих колёс и позволяет им вращаться с разной скоростью.

Для чего это нужно? При движении, в частности при поворотах, каждое колесо автомобиля движется по индивидуальной траектории. Следовательно все колёса автомобиля в поворотах вращаются с разной скоростью и проходят разные расстояния. Отсутствие дифференциала и жёсткая связь между колёсами одной оси приведёт к повышенной нагрузке на трансмиссию, неспособности автомобиля поворачивать, не говоря о таких мелочах, как износ шин.

Следовательно, для эксплуатации на дорогах с твёрдым покрытием любой автомобиль должен быть оснащен одним или несколькими дифференциалами. Для автомобиля с приводом на одну ось устанавливается один межколёсный дифференциал. А в случае полноприводного автомобиля необходимо уже три дифференциала. По одному на каждой оси, и одного центрального, межосевого дифференциала.

Чтобы подробнее понять принцип работы дифференциала, крайне рекомендую к просмотру документальное короткометражное кино Around the Corner снятое в 1937 году. За 70 лет в мире не смогли сделать более простое и понятное видео про работу дифференциала. Даже не обязательно знать английский язык.

Главный недостаток, а скорее особенность, работы свободного дифференциала известна всем — если на одном из ведущих колёс автомобиля будет отсутствовать сцепление (например, на льду или вывешенное на подьемнике), то автомобиль даже не сдвинется с места. Это колесо будет свободно вращаться с удвоенной скоростью, в то время как другое останется неподвижным. Таким образом, любой моноприводный автомобиль можно обездвижить если одно колёс ведущей оси потеряет сцепление с дорогой.

Если же взять полноприводный автомобиль с тремя обычными (свободными) дифференциалами, то его потенциальная способность передвигаться в пространстве может быть ограничена даже если ЛЮБОЕ из четырёх колёс потеряет сцепление с дорогой. То есть, если полноприводный автомобиль с тремя свободными дифференциалами поставить всего одним колесом на ролики/лёд/вывесить в воздухе — он не сможет сдвинуться с места.

Как сделать так, чтобы автомобиль смог передвигаться в этом случае? Очень просто — необходимо заблокировать один или несколько дифференциалов. Но мы помним, что жёсткая блокировка дифференциала (а по сути такой режим приравнивается к его отсутствию) неприменима к эксплуатации автомобиля на дорогах с твёрдым покрытием ввиду повышенных нагрузок на трансмиссию и неспособности поворачивать.

Поэтому при эксплуатации на дорогах с твёрдым покрытием необходима изменяемая степень блокировки дифференциала (речь сейчас в одновном про межосевой дифференциал) в зависимости от условий движения. А вот на бездорожье можно передвигаться хоть с полностью заблокированными всеми тремя дифференциалами.

Итак, в мире существует три основных типа решения полного привода:

Классическая полноприводная трансмиссия (в терминологии автопроизводителей обозначается как full-time) имеет три полноценных дифференциала, поэтому такой автомобиль в любых режимах движения имеет привод на все 4 колеса. Но как я уже писал выше, если хоть одно из колёс потеряет сцепление с дорогой — автомобиль потеряет способность передвигаться. Следовательно такому автомобилю обязательно нужна блокировка дифференциала (полная или частичная). Самое популярное решение, практикуемое на классических внедорожниках — механическая жесткая блокировка межосевого дифференциала с распределением момента по осям в пропорции 50:50. Это позволяет существенно повысить проходимость автомобиля, но с жестко заблокированным межосевым дифференциалом нельзя ездить по дорогам с твёрдым покрытием. Опционально внедорожные автомобили могут иметь дополнительную блокировку заднего межколёсного дифференциала.

В трансмиссии Full-time присутствует три дифференциала A,B и С. А в part-time межосевой дифференциал A отсутствует и его заменяет механизм жесткого подключения второй оси вручную.

Одновременно с этим появилось отдельное направление механически подключаемого полного привода (Part-time). У такой схемы полностью отсутствует межосевой дифференциал, а на его месте находится механизм подключения второй оси. Такая трансмиссия обычно применяется на недорогих внедорожниках и пикапах. В результате, на дорогах с твёрдым покрытием такой автомобиль может эксплуатироваться только с приводом на одну ось (обычно заднюю). А для преодоления сложных участков на бездорожье водитель вручную включает полный привод путём жесткой блокировки передней и задней оси между собой. В результате момент передаётся на обе оси, но не стоит забывать о том, что на каждой из осей продолжает оставаться свободный дифференциал. Это значит, что при диагональном вывешивании колёс, автомобиль никуда не поедет. Решить эту проблему можно только с помощью блокировки одного из межколёсных дифференциалов (в первую очередь заднего), поэтому некоторые модели внедорожников имеют самоблокирующийся дифференциал на задней оси.

И самое универсальное и популярное в настоящее время решение — автоматически подключаемый полный привод (A-AWD — Automatic all-wheel drive, часто обозначаемый просто как AWD). Конструктивно такая трансмиссия очень похожа на подключаемый полный привод (part-time), у которой отсутствует межосевой дифференциал, а для подключения второй оси используется гидравлическая или электромагнитная муфта. Степень блокировки муфты обычно управляется электроникой и существует два механизма работы: превентивный и реактивный. О них чуть ниже в подробностях.

В трансмиссии межосевой дифференциал отсутствует, из коробки передач выходит два вала, один на переднюю ось (со своим дифференциалом), другой — на заднюю, к муфте.

Важно понимать, что для максимально эффективной полноприводной трансмиссии (независимо от того, full-time это или a-awd) требуется наличие переменной блокировки межосевого дифференциала (муфты) в зависимости от дорожных условий (про межколёсные дифференциалы отдельный разговор, не в рамках этой статьи). Для этого существует несколько способов. Самые популярные из них: вязкостная муфта, шестерёнчатый самоблокирующийся дифференциал, электронное управление блокировкой.

1. Вязкостная муфта (дифференциал с такой муфтой называется VLSD — Viscous Limited-slip differential) самый простой, но при этом малоэффективный способ блокировки. Это простейшее механическое устройство, которое передаёт вращающий момент посредством вязкой жидкости. В случае, когда скорость вращения входящего и выходящего вала муфты начинает различаться, вязкость жидкости внутри муфты начинает увеличиваться вплоть до полного затвердевания. Таким образом происходит блокировка муфты и распределение крутящего момента поровну между осями. Недостатком вязкостной муфты является слишком большая инерционность в работе, это не критично на дорогах с твёрдым покрытием, но практически исключает возможность её применения для эксплуатации на бездорожье. Также существенным недостатком является ограниченный срок службы, и как следствие к пробегу в 100 тысяч километров вязкостная муфта обычео перестаёт выполнять свои функции и межосевой дифференциал становится постоянно свободным.

Вязкостные муфты в настоящее время иногда применяют для блокировки заднего межколёсного дифференциала на внедорожниках, а также в качестве блокировки межосевого дифференциала на автомобилях Subaru с механической коробкой передач. Раньше были случаи применения вязкостной муфты для подключения второй оси в системах с автоматически подключаемым полным приводом (автомобили Toyota), но от них отказались ввиду крайне низкой эффективности.

2. К шестерёнчатым самоблокирующимся дифференциалам относится известный дифференциал Torsen. Его принцип основан на свойстве червячной или косозубой передачи «заклинивать» при определённом соотношении крутящих моментов на осях. Это дорогостоящий и технически сложный механический дифференциал. Применяется на очень большом количестве полноприводных автомобилей (практически все модели Audi с полным приводом) и не имеет ограничений по использованию на дорогах с твердым покрытием или на бездорожье. Из недостатков следует иметь ввиду, что при полном отсутствии сопротивления вращению на одной из осей — дифференциал остаётся в разблокированном состоянии и автомобиль не в состоянии сдвинуться с места. Именно поэтому автомобили с дифференциалом Torsen имеют серьезную «уязвимость» — при полном отсутствии сцепления на ОБОИХ колёсах одной оси автомобиль не в состоянии сдвинуться с места. Именно этот эффект можно увидеть в этом видео. Поэтому, на новых моделях Audi в настоящее время применяется дифференциал на коронных шестернях с дополнительным пакетом фрикционов.

3. К электронному управлению блокировкой относятся как простые способы притормаживания буксующих колёс с помощью штатной тормозной системы, так и сложные электронные устройства управляющие степенью блокировки дифференциала в зависимости от дорожной обстановки. Их преимущество заключается в том, что вязкостная муфта и самоблокирующийся дифференциал Torsen являются полностью механическими устройствами, без возможности вмешательства электроники в их работу. А именно электроника способна моментально определять на каком из колёс автомобиля требуется крутящий момент и в каком количестве. Для этих целей используется комплекс электронных датчиков — датчики вращения на каждом колесе, датчик положения руля и педали газа, а также акселерометр, фиксующий продольные и поперечные ускорения автомобиля.

При этом хочу заметить, что система имитации блокировки дифференциала на основе штатной тормозной системы зачастую оказывается не настолько эффективной, чем непосредственная блокировка дифференциала. Обычно имитация блокировки с помощью тормозной системы применяется вместо межколёсной блокировки и в настоящее время применяется даже на автомобилях с приводом на одну ось. Примером электронно-управляемой блокировки межосевого дифференциала может быть полноприводная трансмиссия VTD, применяемая на автомобилях Subaru с пятиступенчатой автоматической коробкой передач, или же система DCCD, применяемая на Subaru Impreza WRX STI, а также Mitsubishi Lancer Evolition с активным центральным дифференциалом ACD. Это самые совершенные полноприводные трансмиссии в мире!

Теперь перейдём к главному предмету обсуждения — трансмиссии с автоматически подключаемым полным приводом (a-awd). Технически наиболее простой и недорогой способ реализации полного привода. В том числе его преимущество заключается в возможности использования поперечной компоновки двигателя в моторном отсеке, но существуют варианты его применения и при продольном расположении двигателя (например, BMW xDrive). В такой трансмиссии одна из осей является ведущей и на неё в обычных условиях обычно приходится большая часть крутящего момента. Для автомобилей с поперечным расположением двигателя это передняя ось, с продольным — соответственно задняя.

Главный недостаток такого типа трансмиссии заключается в том, что колёса на подключаемой оси физически не могут вращаться быстрее, чем колёса «основной» оси. То есть для автомобилей, где муфта подключает заднюю ось пропорция распределения момента по осям колеблется в диапазоне от 0:100 (в пользу передней оси) до 50:50. В случае, когда «основная» ось задняя (например, система xDrive), часто номинальное соотношение момента по осям устанавливают с небольшим смещением в пользу задней оси, для улучшения поворачиваемости автомобиля (например, 40:60).

Всего существует два механизма работы автоматически подключаемого полного привода: реактивный и превентивный.

1. Реактивный алгоритм работы подразумевает блокировку муфты, отвечающей за передачу момента на вторую ось, по факту пробуксовки колёс на ведущей оси. Это усугублялось огромными задержками в подключении второй оси (в частности по этой причине не прижились вязкостные муфты в таком типе трансмиссии) и приводило к неоднозначному поведению автомобиля на дороге. Такая схема стала массово применятся на изначально переднеприводных автомобилях с поперечным расположением двигателя.

В поворотах работа реактивной муфты выглядит так: В нормальных условиях практически весь крутящий момент передаётся на переднюю ось, и автомобиль по сути является переднеприводным. Как только наступает разность вращения колёс на передней и задней оси (например, в случае сноса передней оси) межосевая муфта блокируется. Это приводит к внезапному появлению тяги на задней оси и недостаточная поворачиваемость сменяется избыточной. В результате подключения задней оси происходит стабилизация скоростей вращения передней и задней оси (муфта же заблокировалась) — муфта снова разблокируется и автомобиль сновится переднеприводным!

На бездорожье ситуация лучше не становится, по сути это обыкновенный переднеприводный автомобиль, на котором момент включения задней оси определяется пробуксовкой передних колёс. Именно по этой причине многие кроссоверы с таким типом привода на бездорожье совершенно не способны двигаться задним ходом. И на такой трансмиссии особенно хорошо ощущается момент подключения задней оси. При этом на дорогах с твёрдым покрытием автомобиль всегда остаётся переднеприводным.

В настоящее время такой алгоритм работы автоматически подключаемого полного привода используется редко, в частности это кроссоверы Hyundai/Kia (кроме новой системы DynaMax AWD), а также автомобили Honda (система Dual Pump 4WD). На практике такой полный привод совершенно бесполезен.

2. Муфта с превентивной блокировкой работает иначе. Её блокировка происходит не по факту пробуксовки колёс на «основной» оси, а заранее, в тот момент когда требуется тяга на всех колёсах (скорость вращения колёс вторична). То есть блокировка муфты происходит в тот момент, когда вы нажимаете на газ. Также учитываются такие вещи, как угол поворота руля (при сильно вывернутых колёсах степень блокировки муфты снижается, чтобы не нагружать трансмиссию).

Запомните, для подключения задней оси не требуется пробуксовка передней! Блокировка муфты автоматически подключаемого полного привода в первую очередь определяется положением педали газа. В обычных условиях на заднюю ось передаётся около 5-10% крутящего момента, но как только вы нажимаете на газ — муфта блокируется (вплоть до полной блокировки).

Серьезная ошибка, которую уже не первый год допускают автомобильные журналисты — нельзя путать алгоритмы работы автоматически подключаемого полного привода. Система автоматически подключаемого полного привода с превентивной блокировкой постоянно передаёт момент на все 4 колеса! Для неё не существует такого понятия, как «внезапное подключение задней оси».

К муфтам с превентивной блокировкой относятся Haldex 4 (моя отдельная статья по теме здесь) и 5 поколения, муфты Nissan/Renault, Subaru, система BMW xDrive, Mercedes-Benz 4Matic (для поперечно установленных двигателей) и многие другие. У каждой марки свои алгоритмы работы и особенности управления, это следует иметь ввиду при сравнительном анализе.

Так выглядит муфта подключения передней оси в системе BMW xDrive

Также следует особое внимание обращать на навыки управления автомобилем. Если водитель не знаком с принципами управления автомобилем на дороге и в частности с тем, как нужно проходить повороты (я писал об этом совсем недавно), то с очень большой вероятностью он не сможет поставить автомобиль с системой автоматически подключаемого привода боком, в то время как у него это элементарно получится сделать на полноприводном автомобиле с тремя дифференциалами (отсюда ошибочные заключения, что только Subaru может ехать боком). Ну и конечно не стоит забывать, что количество тяги на осях регулируется педалью газа и углом поворота руля (в том числе, как я уже писал выше — при сильно вывернутых колёсах муфта полностью не заблокируется).

Схема работы муфты Haldex 5 поколения, полностью управляемая электроникой (напомню, Haldex 1,2 и 3 поколений имел в конструкции дифференциальный насос, который приводился в действие разницей во вращении входящего и выходящего вала). Сравните с безумно сложной конструкцией муфты Haldex 1 поколения.

Кроме этого, практически всегда такие системы дополнены электронной имитацией блокировки межколёсных дифференциалов с помощью тормозной системы. Но следует иметь ввиду, что она тоже имеет свои особенности работы. В частности она работает только в определённом диапазоне оборотов. На низких оборотах она не включается, чтобы не «задушить» двигатель, а на высоких — чтобы не сжечь колодки. Поэтому нет смысла загонять тахометр в красную зону и надеяться на помощь электроники, когда автомобиль застрял. Про применении на бездорожье системы с гидравлической муфтой имеют более высокую стойкость к перегреву, чем фрикционные электромагнитные муфты. В частности, Land Rover Freelander 2/Range Rover Evoque может быть примером автомобиля с автоматически подключаемым полным приводом на основе муфты Haldex 4 поколения и очень впечатляющими способностями на бездорожье.

Что в итоге? Не нужно бояться систем автоматически подключаемого полного привода с превентивной блокировкой. Это универсальное решение как для дорожной эксплуатации, так и эпизодической эксплуатации на бездорожье средней сложности. Автомобиль с такой системой полного привода адекватно управляется на дороге, имеет нейтральную поворачиваемость и всегда остаётся полноприводным. И не верьте рассказам про «внезапное подключение задней оси».

Дополнение: Очень важный для понимания вопрос, это распределение крутящего момента по осям. Рекламные материалы автопроизводителей часто вводят в заблуждение и ещё больше запутывают в понимании принципов работы полноприводной трансмиссии. Первое, что необходимо запомнить — крутящий момент существует только на тех колёсах, у которых есть сцепление с поверхностью. Если колесо висит в воздухе, то несмотря на тот факт, что оно свободно вращается двигателем, крутящий момент на нём равен НУЛЮ. Во-вторых, не путайте проценты передаваемого крутящего момента на ось и пропорцию распределения крутящего момента по осям. Это важно для систем автоматически подключаемого полного привода, т.к. отсутствие центрального дифференциала лимитирует максимально возможное распределение момента по осям в соотношении 50/50 (то есть физически невозможно, чтобы соотношение было больше в сторону подключаемой оси), но при этом на каждую ось может передаваться до 100% крутящего момента. В том числе и подключаемую. Это обьясняется тем, что в случае, если на одной оси нет сцепления, то и момент на ней равен нулю. Следовательно все 100% момента будут на подключаемой муфтой оси, при этом соотношение распределения момента по осям всё равно будет 50/50.

victorborisov.livejournal.com

Отправить ответ

avatar
  Подписаться
Уведомление о
