Замена сайлентблоков задней балки на ВАЗ-2110: фото и видео

Все современные автомобили в конструкции подвески имеют большое количество сайленблоков. Их главное предназначение – гасить жёсткость соединения различных деталей между собой, оберегая их от прямого контакта и разрушения. Все резиновые сайленблоки ВАЗ-2110 работают по принципам кручения. Они снижают вибрацию, которая передаётся через шарнир при работе подвески.

Почему выходят из строя сайленблоки задней балки?

В процессе эксплуатации происходит отслоение резиновой детали от металлической втулки.

Сама резина деталей, которая отлита с втулками из металла, должна выдерживать огромные нагрузки, но время разрушает резину.

Кроме того, если детали будут установлены с перекосом, или качество ох окажется низким, что часто случается, то сайленблоки могут быстро выйти из строя. Кроме того, на долговечность деталей влияют следующие факторы:

  1. Главным фактором, который влияет на ресурс заведомо качественных сайленблоков, является стиль езды. Если не обращать внимания на ямы и прочие неровности, то в подвеске в первую очередь пострадают именно они.
  2. Развал-схождение тоже влияет на ресурс шарниров. Если его периодически не делать, то изменяться углы установки колёс, что приведёт к неправильной работе подвески.
  3. Резина не слишком долговечная, особенно если на её поверхности попадает масло и прочие технические жидкости. В этих случаях поверхность сайлентов покрывается трещинами, которые могут привести к разрывам.

Для того чтобы избежать проблем и дорогостоящего ремонта подвески, рекомендуется хотя бы раз в полгода осматривать состояние сайленблоков. Это поможет вовремя выявить и устранить проблемы.

Что нужно учитывать при замене

Сайлентблоки ВАЗ-2108 и ВАЗ-2110 визуально кажутся совершено одинаковыми, на самом деле их посадочные размеры различаются.

Существует несколько секретов и рекомендаций, принимая во внимание которые, можно добиться более долговечной эксплуатации шарниров задней подвески:

  1. Не стоит пытаться установить на ВАЗ-2110 сайленблоки от «девятки». Хотя они внешне практически идентичны, «девяточная» запчасть на пару миллиметров меньше. Поэтому установка этого элемента на «десятку» недопустима. А вот наоборот сделать можно, приложив немного больше усилий при запрессовке.
  2. Плановую замену резиновых шарниров подвески нужно проводить не менее чем через 40–50 000 км пробега.
  3. При выходе из строя одного сайленблока, лучше поменять и другие, которые находятся рядом с ним. Это избавит владельца от повторного ремонта, необходимость в котором может возникнуть через несколько тысяч км.

Качественный ремонт задней подвески на ВАЗ-2110 зависит от умений владельца автомобиля. При этом она довольно простая. Достаточно один раз сделать это своими руками, чтобы приобрести необходимые навыки. Для того чтобы всё получилось с первого раза, рекомендуется в первый раз привлекать к работе более опытных коллег.

Ремонтировать подвеску самому, или обращаться на специализированную СТО – это личный выбор каждого. Если вы решили доверить работы специалистам, лучше самостоятельно контролировать весь процесс, чтобы в следующий раз сделать всё самостоятельно.

Инструменты для работы

Заменяемые детали подчеркнуты красным цветом: шарнир, болт, гайка и пружинная шайба.

Для того чтобы замена сайленблоков задней балки прошла успешно, понадобятся следующие инструменты:

  1. Жидкое мыло или специальная смазка. Раньше использовали обычный мыльный раствор.
  2. Набор ключей. Лучше приготовить торцевые и накидные. Обязательно должны быть ключи на 17, 19 и 24.
  3. Трещотка для головок.
  4. Молоток и зубило для выбивания старой детали.
  5. Для того чтобы процесс разборки проходил легче, лучше использовать жидкость WD-40, которую нужно нанести на все ржавые гайки.

    Проникающее средство лучше нанести на ржавые гайки накануне вечером.

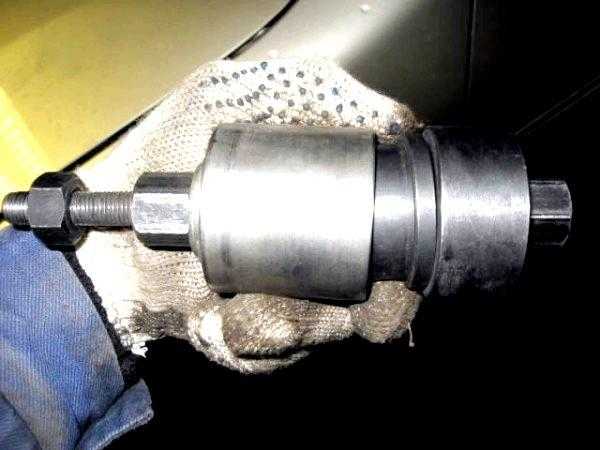

  6. Специальный съёмник для сайленблоков. Так как не у всех он имеется в наличии, можно попросить его на время у знакомых. В крайнем случае, нужно приготовить отрезок трубы подходящего диаметра.


    Съемник можно сделать своими руками.


    Шайбы вырезаются из толстого металла.


    К одной шайбе приваривается обойма от подшипника.


    Ось изготавливается из болта диаметром 14 мм.

  7. Щётка для зачистки ржавчины.
  8. Нож и тупая отвёртка.
  9. Домкрат и новые сайлены задней балки.

Что касается новых деталей, то фирменные запчасти от АвтоВАЗ имеют артикул 21100291405400. Можно купить усиленные сайленблоки VTR из полиуретана. Их артикул LADA0401RP, хотя стоят они в несколько раз дороже.


«Родные» сайлентблоки.


Полиуретановые сайлентблоки.

Процесс замены без снятия балки

Этот процесс по замене происходит следующим образом:

  1. Машина устанавливается на яму и поднимается на домкрате. Если работать приходится на земле, то нужно обязательно установить не только противооткатные упоры, но и подпорку, страхующую домкрат.

    Загоняем «десятку» на смотровую яму и поддомкрачиваем первое колесо.

  2. Для того чтобы упростить процедуру, задняя балка не снимается. Это избавит от необходимости демонтажа тормозных шлангов.
  3. Тормозной колдун нужно отцепить, иначе его можно случайно повредить.


    С левой стороны снимается тяга «колдуна».


    С правой стороны освобождается трос стояночного тормоза.

  4. Далее откручивается балка, которую нужно будет опустить вниз. Это упростит проведение ремонтных работ. Балка опускается с помощью лома.

    Откручиваем и вытаскиваем старый болт.

  5. Снимается резинка, расположенная на балке. Если она старая, то можно её просто разрезать.

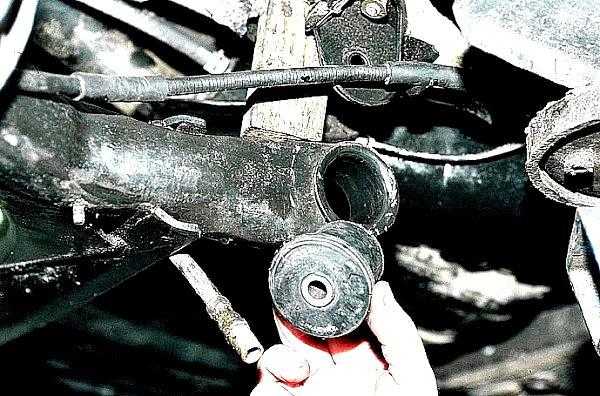

    Так выглядит балка со старым сайлентблоком, когда она опустится немного вниз.

  6. Сайленблок задней балки выбивается с помощью молотка и зубила.

    Для выпрессовки удобнее использовать съемник.

  7. Посадочное место очищается и туда вставляется новая деталь. Перед установкой, сайленблок нужно смазать жидким мылом. Не стоит следовать советам некоторых автомобилистов, которые рекомендуют смазывать резиновые запчасти солидолом. Это разъедает резину, что приводит к значительному сокращению срока эксплуатации.


    Смазываем посадочное место жидким мылом.


    Макаем сам сайлентблок в мыло.


    Смазанная мылом деталь заходит «как по маслу».

Остаётся прикрутить назад заднюю балку и вставить тормозной колдун на своё место.

Стандартная замена, со снятием задней балки

Если снять заднюю балку, то достать сайленблок будет значительно проще. Сама процедура проходит следующим образом:

  1. Автомобиль крайне рекомендуется загнать на смотровую яму. Можно работать и на земле, но это очень опасно.
  2. Балка отсоединяется от кронштейна. Для этого используется ключ на 19. Часто бывает так, что процесс отсоединения проходит очень тяжело, и даже трещотка и WD-40 не помогает. В таких случаях лучше использовать специальную трубу-рычаг, которая позволит создать огромное усилие. Длина трубы непосредственно влияет на усилие. Главное при этом не сорвать резьбу, иначе придётся срезать всё болгаркой.

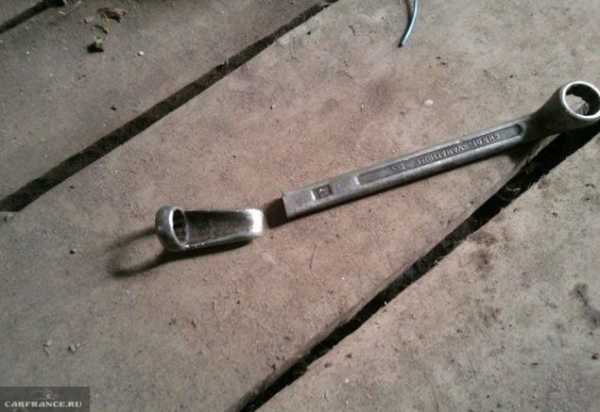

    Крутить гайки крепления балки удобнее слегка укороченным накидным ключом.

  3. Открученный болт достаётся, а проушина балки отводится вниз. Между кузовом и задней балкой лучше поставить проставку в виде бруска.
  4. Выбивается сайленблок, на его место ставится новая деталь.


    Для демонтажа можно использовать съемник на базе домкрата.


    Таким приспособлением легко выпрессовываются даже намертво «прикипевшие» детали.

  5. Балка устанавливается на место и закрепляется.

Ремонт задней подвески своими руками не такой уж сложный, он позволяет сэкономить немало средств. Рекомендуется посмотреть несколько обучающих видео, чтобы понять, как происходит процесс.

carfrance.ru

Задняя балка ВАЗ 2110: снятие, замена, ремонт

Балки, как задняя, так и передняя, являются важными звеньями в автомобиле. Задняя балка ВАЗ 2110 сделана из двух расположенных продольно рычагов, соединенных между собой. Крепеж производится при помощи усилителей, которые были приварены друг к другу.

Вернуться к оглавлению

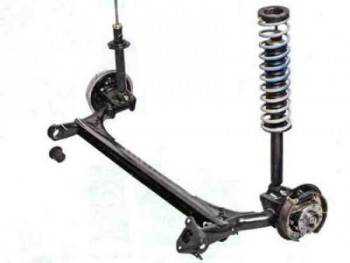

Строение балки

С внутренней стороны к рычагам подвески прикрепляются кронштейны со специальными отверстиями, необходимыми для установки амортизаторов. Также там располагаются фланцы, скрепленные при помощи болтов с осью задних колес и щитами, находящимися на тормозном механизме. С лицевой стороны к рычагам подвески прикрепляются втулки. Они вставляются в шарниры, сделанные из специального резинометаллического материала.

Сквозь них проходят болты, соединяющие рычаги подвески вместе со штампованно-сварными кронштейнами. Они, в свою очередь, прикреплены болтами, заваренными в лонжероне автомобиля. Пружины задней балки ВАЗ 2110 располагаются таким образом, что первое окончание упирается в углубление амортизатора, а второе проходит сквозь специальную прокладку непосредственно в опорную область, прикрепленную к изнаночной стороне арки на кузове автомобиля.

Прокладка выполняет функцию изолятора и сделана из резины. Амортизатор, установленный на задней подвеске, двустороннего действия. Он прикрепляется короткими болтами напрямую к кронштейну, расположенному на продольном рычаге в области задней подвески. В верхней части крепление производится штоковым методом. Шток закрепляется в верхней опоре прямо на пружине подвески. Амортизатор фиксируется сквозь защитную резиновую подушку и опорную шайбу.

Двухрядный упорный подшипник располагается в середине ступицы. По своей структуре он очень схож с подшипником, находящимся в ступице передних колес, однако по размеру он гораздо меньше.



Вернуться к оглавлению

Демонтаж заднего блока

Замена задней балки выполняется после транспортировки автомобиля на смотровую канаву или подъемник. Для начала снимите тормозные колодки, расположенные в задней части ВАЗ 2110. Отсоедините стальные канаты, которыми стояночный тормоз фиксируется к изнаночной стороне балки, прикрепленной сзади к кронштейну.

Теперь отсоедините тонкие тормозные шланги, ведущие к тормозным цилиндрам, находящимся в задней части машины. Отсоедините тормозные трубки, прикрепленные к балке. Кроме того, понадобится отсоединить от балки упругий рычаг, который находится на приводе, отвечающем за регулировку давления.

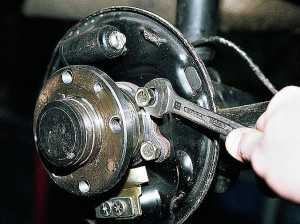

Используя ключ размером на 17, открутите 4 крепежных болта, держащие ось ступицы совместно с балкой задней подвески. Саму ось снимите вместе со щитом тормозного механизма и при необходимости разъедините их, отвернув два винта крепления при помощи крестообразной отвертки. Отогните скоб и снимите тормозную трубку.

От балки необходимо отсоединить нижние окончания амортизаторов и гайки, прикрепляющие балки к кронштейнам. После этого из балки нужно вынуть болты и осторожно ее снять. Используя головку 17 размера, открутите 3 гайки, прикрепляющие кронштейн к кузову.

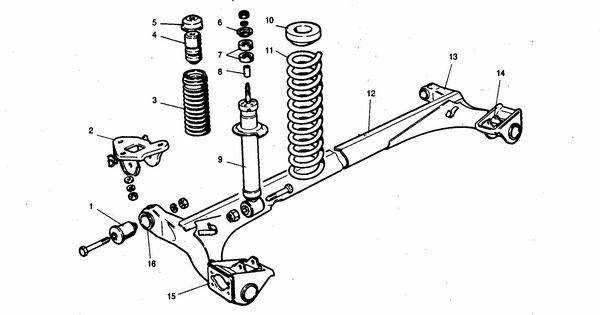

Устройство задней подвески: 1 — резинометаллический шарнир; 2 — кронштейн крепления рычага подвески; 3 — кожух амортизатора; 4 — буфер хода сжатия; 5 — крышка кожуха; 6 — опорная шайба; 7 — подушка амортизатора; 8 — распорная втулка; 9 — амортизатор; 10 — изолирующая прокладка; 11 — пружина задней подвески; 12 — соединитель рычагов; 13 — рычаг балки задней подвески; 14 — кронштейн крепления амортизатора; 15 — фланец; 16 — втулка рычага

Вернуться к оглавлению

Замена сайлентблоков

При возникновении скрипов и посторонних шумов в автомобиле необходимо произвести замену изношенных деталей. Это поможет избежать более существенных поломок, которые приведут к сложному и дорогостоящему ремонту. Первое, на что необходимо обратить внимание при проверке работоспособности балок — это сайлентблоки. Их замена производится при помощи специального съемника, изготовленного с использованием нескольких отрезков труб, к которым приваривают шайбы.

Если вы не хотите тратить лишнее время на изготовление, приобретите устройство в любом специализированном магазине. Задние колеса необходимо обязательно зафиксировать, используя специально приспособленные для этой процедуры башмаки или обычные кирпичи. Это необходимо сделать по той причине, что машина, приподнятая домкратом, может соскочить с него и придавить вас.

Выполните снятие приподнятого колеса и проверьте, насколько расшатаны сайлентблоки в рычаге балки. Если они болтаются, необходимо произвести ремонт. Открутите гайку верхней опоры и, нанося короткие удары по сошке, выворачивайте колесо. Удары необходимо наносить до тех пор, пока опора не выскочит. Затем открутите длинный болт, который расположен в верхней части рычага, и приступайте к непосредственному осмотру сайлентблоков передней балки.

Их необходимо выбить сильными ударами молотка по зубилу. Они выскакивают из пазов с легкостью после первого же удачного попадания. Для того чтобы получить большую скользящую способность, предварительно сделайте зачистку старого гнезда. После этого все детали смачиваются мыльным раствором, и методом запрессовки производится вдавливание нового сайлентблока на место старого. Учтите: после того как вы произведете запрессовку, люфты должны полностью отсутствовать, иначе ремонт передней балки пройдет впустую.

Для замены сайлентблоков на нижней балке потребуется приложить гораздо больше усилий. В первую очередь отключите стабилизатор, для того чтобы рычаг получил возможность свободного передвижения. Открутите все гайки, которые держат его в неподвижном состоянии, и выбейте их таким же способом, как и при замене в передней балке. После того как вы запрессуете новый сайлентблок, замену можно считать завершенной.

Обратите внимание на то, что снятие задней балки ВАЗ 2110 производится не в одиночку. Вам потребуется помощь нескольких человек. Они необходимы для поддержки и своевременного опускания задней подвески. Кроме того, выполнять работу по затяжке или ослаблению болтов на колесах автомобиля необходимо только в том случае, когда он стоит на земле.

expertvaz.ru

Замена Сайлентблоков Задней Балки Ваз 2110 Видео ~ AUTOINTERLINE.RU

Подмена сайлентблоков задней балки на ВАЗ 2110 своими руками

Процедура по подмене сайлентблоков задней балки на автомобиле ВАЗ 2110 обычно производится без помощи других обладателем машины. Ремонт такового рода не просит особенных способностей и опыта, плюс обходится довольно недорого.

Задняя опора

Сейчас мы побеседуем о том, где конкретно лучше делать подмену, как верно выбирать новые сайлентблоки, также как делать сам процесс 2-мя методами.

Гараж или СТО

Всех автолюбителей можно поделить на две категории:

  1. Те, кто делает огромную часть ремонта без помощи других у себя в гараже, и исключительно в критических случаях обращаются в автосервис;
  2. Те, кто предпочитают ничего своими руками не трогать, а стопроцентно доверяют ремонт и сервис мастерам станций технического обслуживания.

Любой из их прав по-своему. Поэтому упрекать тех, кто не вожделеет делать ремонт без помощи других, мы не имеем права. Ведь у гаражного и проф ремонта сайлентблоков, как и других узлов, есть свои достоинства.

100 имеет последующие плюсы:

  • Высококачественный, ответственный автосервис предоставляет гарантию на выполненный ремонт;
  • При повторной поломке, на которую распространяется гарантия, ремонт проведут безвозмездно;
  • Мастера есть мастера, они владеют огромным опытом и багажом познаний, что позволяет им хорошо делать свою работу.

Но сначала нужно найти такой автосервис, что, увы, дело не из простых. Многие дают гарантию, но при повторном воззвании они делают все вероятное, чтоб обосновать несоответствие поломки условиям гарантии. Очевидная уловка.

Ремонт у себя в гараже даст последующие плюсы:

  • Значимая экономия денег, так как для вас придется издержать средства лишь на расходные материалы;
  • Качество работы, выполненной мастером, всегда под колебанием, если вы не понимаете этого человека лично. Так что самостоятельный ремонт возможно окажется куда лучше, ежели на 100;
  • Покупка сайлентблока производится вами, а мастер только устанавливает. Для чего платить средства за работу, которую вы сможете сделать сами?!;
  • Гарантия того, что заместо старенького сайлентблока будет установлен новый. Непонятные 100 могут без заморочек установить старенькый, более либо наименее применимый сайлентблок заместо того, который вы им дали. Итог сами осознаете какой.

Зачем менять сайлентблоки

До того как начнется подмена сайлентблоков задней балки на ВАЗ 2110, необходимо разобраться, для чего вообщем проводится схожая процедура.

В реальности, не всегда конкретно сайлентблоки становятся предпосылкой проблем автомобиля. Но есть ситуации, при которых ремонт следует выполнить немедленно.

  1. При поездках резина начинает скрипеть. Если сайлентблоки вышли из строя, они не могут двигаться сразу с колесами, уступают в скорости вращения, из-за чего появляется шум.
  2. В задней части авто слышны стуки.
  3. Автомобилем трудно управлять, заднюю часть повсевременно вносит, тяжело заходить в повороты.
  4. Наблюдается неравномерный износ задних шин, они теряют свое качество резвее фронтальных.
  5. В неких случаях шины спускают, хотя повреждения отсутствуют.

Замена сайлентблоков задней балки ВАЗ. Простой способ.

Облегченный метод замены сайлентблоков задней балки ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115.



Замена сайлентблоков задней балки ВАЗ 2108-2115

Показываю, как заменить сайлентблок задней балки автомобилей ВАЗ 2108 2109 2110 2111 2112 2113 2114 2115 2170 …

Выбор новых элементов

Полимерные

Для подмены и надежной работы автомобиля, требуется приобрести отличные сайлентблоки. Избрать их легко, если знать некие аспекты:

  • Для модели ВАЗ 2110 подходят элементы с номером каталога 2110 2914054. Они имеют требуемый внешний поперечник, соответственный данной определенной модели ВАЗ;
  • Не пытайтесь приобрести сайлентблок от девятки и установить его на свою 10-ку. Из схожих мероприятий, кто бы что ни гласил, ничего не выйдет;
  • Удостоверьтесь в качестве изделий. Низкосортные сайлентблоки переполнили рынок, но их срок службы оставляет вожделеть наилучшего. Отличные детали выполнены из качественных материалов, способных выдерживать экстремальные нагрузки и температуры.

Способы замены

Мы поведаем для вас о двух основных способах замены сайлентблоков на задней балке десятки , которые с легкостью можно применить в гаражных критериях.

Какой конкретно способ избрать решайте сами. Но ознакомьтесь перед этим с ними более тщательно.

Первый способ

Особенной трудности способ не имеет, если верно следовать аннотации. Для начала отметим, что сайлентблок находится снизу автомобиля. Как следует, для вас будет нужно домкрат либо смотровая яма.

Недостатки

  1. Поднимите автомобиль с помощью домкрата либо загоните его на смотровую яму. 2-ой вариант удобнее, так как так обзор днища окажется лучше. Ну и работать стоя куда удобнее, ежели лежа под машиной.
  2. Снимать на сто процентов заднюю опору не непременно. При ее демонтаже будет нужно снимать дополнительно тормозные шланги, что просит много времени.
  3. Лучше отсоедините чернокнижник, чтоб не разрушить его в процессе ремонта. Но снимайте аккуратненько.
  4. Сейчас демонтируйте гайку ключом на 19 мм. Усилие придется прикладывать суровое, поэтому некие автолюбители зовут на помощь товарищей. Если помощников нет, обработайте за ранее резьбу всевластным средством WD40 либо обычный водой. Это даст креплению окислиться. Потом очистите его железной щеткой, что дозволит легче снять элемент.
  5. Ломом малость опустите опору вниз, но на сто процентов снимать ее не стоит.
  6. На опоре имеется резинка, которую следует отрезать, по другому она будет мешать в процессе работы. Только учтите, если резинка древняя, ее смело удаляйте. Не плохое изделие лучше демонтировать, просверлив маленькое отверстие.
  7. Сейчас сайлентблок снимается.
  8. Новенькая деталь обильно смазывается, и вдавливается на свое легитимное место. Только не используйте для смазки солидол, так как это вещество разъедает деталь. Наилучшим вариантом смазки служит обыденное мыло либо хоть какое подручное моющее средство.
  9. Возвратите на место чернокнижник и закрутите опору.

Второй способ

2-ой вариант подмены сайлентблока еще проще. Но он также имеет свои хитрости.

Обычный метод

  1. Поднимите машину на домкрате либо загоните на смотровую яму.
  2. Все этим же ключом на 19 мм демонтируйте гайки крепления на задней балки. Это позволить отсоединить опору от кронштейна.
  3. Извлеките выкрученный болт, отведите мало вниз проушину задней балки.
  4. Для облегчения работы воткните меж опорой и кузовов брус из дерева, по размерам приблизительно равный обыкновенному строительному кирпичу.
  5. Извлеките сайлентблок, нанеся по нему удары молотком.
  6. Смажьте новый блок кое-чем скользким, что дозволит элементу лучше делать свою работу.
  7. Запрессуйте сайлентблок на его место.
  8. Уберите вставленный брус и возвратите опоре ее изначальное положение, закрепив ее крепежными элементами.

На этом функцию подмены сайлентблока задней балки вашей российскей 10-ки производства компании АвтоВАЗ можно считать завершенной.

Оба способа позволяют самостоятельно, без лишних проблем решить вопрос вышедшего из строя сайлентблока. Не забудьте на всякий случай позвать товарища в гараж, который поможет для вас на более затруднительных шагах.

autointerline.ru

ВАЗ 2110: замена задней балки

Вступление

Задняя балка является важным элементом подвески автомобиля. Неудивительно, что от ее состояния в целом, а также основных функциональных элементов, зависит не только комфорт управления автомобилем, но и безопасность вождения. Своевременная замена задней балки ВАЗ 2110 поможет избежать непредвиденных неприятных ситуаций на дороге.

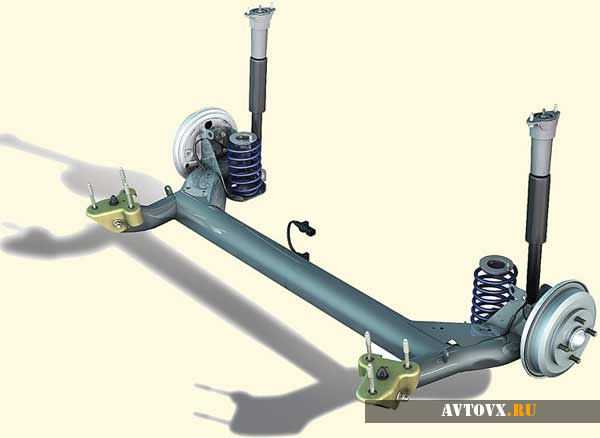

Строение задней балки

Чаще всего, все же, заднюю балку меняют любители автотюнинга. Особенно вдохновляется к действию водитель, наслушавшийся про прелести работы независимой подвески. Но все ли действительно так радужно в подобного рода модернизации ВАЗ 2110? Давайте разберемся немного подробнее о том, как правильно подойти к вопросу замены элементов подвески, чего делать ни в коем случае не стоит, а также рассмотрим возможные пути улучшения ходовых характеристик авто благодаря такому тюнингу.

Возможные причины замены задней балки десятой модели

Задняя подвеска ВАЗовского автомобиля, в целом, постоянно подвержена интенсивному износу. Периодически могут появляться стуки, скрежет и прочие посторонние звуки, явно намекающие на то, что с автомобилем что-то не в порядке. Проверяются стойки, пружины, рычажные втулки подвески. Конкретно на балку грешат в последнюю очередь.

Тем не менее, в мире нет ничего вечного и, уж тем более, совершенного. В погоне за этими простыми истинами автомобилист и решается на капитальную замену подвески. Даже если состояние балки на вашем автомобиле ВАЗ 2110 удовлетворительное, сама ее конструкция является далеко не совершенной. И ходовые характеристики авто можно улучшить, как минимум, заменив заднюю подвеску на “Приоровскую”.

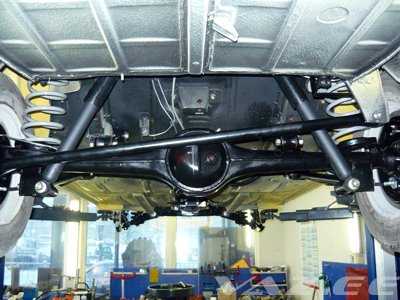

В более современных моделях авто используется, так называемый, торсион, для усиления подвески. Это также обеспечивает более равномерное распределение нагрузки между амортизаторами и улучшает ходовые характеристики автомобиля. Благо, многие “приоровские” фишки отлично применимы и на автомобилях ВАЗ десятой модели. Именно поэтому замена задней балки ВАЗ 2110 очень популярна среди любителей автотюнинга.

Многие же идут дальше, решаясь на установку независимой задней подвески для своего железного коня. Это достаточно серьезный и ответственный тюнинг ВАЗ. Поскольку стоит подобное удовольствие весьма недешево. Это же качается и более дорогостоящего обслуживания, обусловленного сложностью конструкции балки независимой подвески.

Торсион в балке

Но вопрос подобного рода модернизации касается не только цены, но и связанных с ним рисков. Кустарные конструкции, зачастую, оказываются технологически непродуманными и не выдерживают рабочих нагрузок автомобиля ВАЗ 2110. В результате чего задняя подвеска может развалиться в любой момент прямо на дороге. Согласитесь, такое “удовольствие” вам точно не надо, потому покупайте изделие лишь у проверенных брендов и магазинов (например, тот же Техномастер, Автопродукт и прочие ВАЗовские дистрибьюторы).

Как правильно выполнить замену задней балки на примере ВАЗ 2110

Инструкция подойдет практически для любого отечественного автомобиля с полузависимой задней подвеской. Конструкция именно такого типа установлена на ВАЗовской лошадке Lada 110. Избавившись от стоковой балки, вы вполне вольны ставить целый ряд альтернативных решений, но ни в коем случае не стоит забывать про благоразумность такого выбора, о чем мы подробнее говорили в предыдущем разделе.

Крайне удобно будет выполнять работы на специальном подъемнике, где у вас будет масса свободного пространства, естественного освещения и прочих удобств. С заменой вполне можно справиться и на смотровой яме, да и попросту на голой земле, на худой счет, поддомкратив заднюю часть авто. Теперь можно приступать непосредственно к демонтажу самой балки «десятки», установленной с завода-изготовителя.

  1. 1. Снимите задние колеса автомобиля. Разбираем тормозные колодки и откидываем тормозные тросики и шланги от балки и зацепления в кронштейнах;
  2. 2. Отключаем цилиндры стоячного тормоза от тормозной системы;
  3. 3. Далее следует отсоединить упругий рычаг ВАЗовского колдуна от балки;
  4. 4. Основа ступицы колеса крепится к деталям задней подвески при помощи четырех болтов под ключ на 17 мм. Их следует все открутить. После чего можно свободно откинуть в сторону всю ось в сборе с щитом тормозного механизма десятки;
  5. 4. Чтобы снять балку осталось лишь открутить болты в местах ее соединения с кузовом машины. Начнем с того, что отсоединим нижние болты амортизационных стоек;
  6. 6. Далее, с обеих сторон задней балки откручивается гайка, удерживающая рычаг подвески на кронштейне;
  7. 7. Теперь вам ничто не помешает извлечь изделие из под кузова вашей машины, достав болты резинометаллического шарнира. При необходимости демонтируются также кронштейны для крепления рычага задней подвески ВАЗ.

На этом можно сказать, что замена задней балки ВАЗ 2110 практически окончена. Большинство производителей обещает, что их изделие полностью подходит под стандартное крепление стоковой подвески, потому проблем с обратной сборкой у вас быть не должно. Как видите, процедура не особо сложная и по силам практически любому автомобилисту без необходимости обращения за помощью на СТО и лишней траты денег, соответственно.

vashalada.ru

Замена Сайлентблоков Задней Балки Ваз 2110 Видео

Подмена задних сайлентблоков ваз 2110 у себя в гараже

Обычно подмена задних сайлентблоков Ваз 2110 обходится достаточно недорого. Потому некоторые решают делать эту функцию конкретно у себя дома.
В чем достоинства самостоятельной подмены? По поводу того, что подмена сайлентблоков в задней опоре ваз 2110 обойдется в несколько раз дешевле.

Преимущества замены сайлентблоков у себя в гараже

Подмена сайлентблоков ваз 2110 задней балки

Вот какие достоинства всегда получите:

  • Во-1-х, такая процедура обойдется намного дешевле, чем в автомобильном салоне.
  • Во-2-х, не понятно, как отменно что остается сделать нашему клиенту выполнит мастер. Ведь все знают, что зачастую они делают нашему клиенту остается плохо, чтоб в этот список скоро снова обратились за помощью.
    Естественно, встречаются и совестные автослесари, но это уникальность.
  • В любом случае нужно будет приобрести сайлентблок самостоятельно и отдать его мастеру. В автомобильном салоне он только установит его. Другими словами, оплата происходит только за работу, которую делают и самому.
  • И в конце концов, никто не знает, установит ли мастер новый сайлентблок иначе говоря он обойдется каким-либо старенькым, однако все-же функционирующим.
Замена подшипника задней ступицы ваз 2110 видео.

Примечание: но конечно одно Но. В не плохих автосервисах дают гарантию на ремонт, если машина сломается, то 2-ой ремонт осуществится безвозмездно. Потому, главное, отыскать таковой автосалон, и все остальные будет в порядке.

Причины замены задних сайлентблоков

Подмена сайлентблоков задней балки ваз 2110

Читайте так же

Редко когда необходимо подменять сайлентблоки.
Разглядим несколько случаев, в каких их подмена обязательно нужна:

  • В свое время езды резина «скрипит». Просто если сайлентблоки плохо делают свою функцию, то резина не способен двигаться также стремительно, как лет эдак 30, потому и возникают посторонние звуки.
  • Слышно какое-то постукивание в задней части автомобиля.
  • Автомобилем трудно управлять, потому что он растерял устойчивость в задней части.

Примечание: в особенности это проявляется на поворотах.

  • Задние колеса изнашиваются неравномерно, резвее фронтальных. Нередко наблюдается, что задняя резина «сдувается» сама по для себя, хотя она не была пробита.

Если вовремя не поменять задний сайлентблок, то неувязка может разрастись, что приведет к аварийным ситуациям.

Как выбрать сайлентблоки

Подмена сайлентблоков задней подвески ваз 2110

Необходимо знать последующее:

Замена сайлентблоков задней балки шевроле авео видео.
  • Для Ваз 2110 и выше нужны сайлентблоки с каталожным номером – 2110-2914054. Они владеют определенным внешним поперечником, который подходит для данных автомобилей.
    Если приобрести сайлентблок для «Девятки», пытаясь установить его на «десятку», то ничего нет возможности.
  • Также необходимо уделять свое внимание на его качество. Купив плохой продукт, не факт, что он длительно прослужит.
    Он ожидается выполнен из крепкого материала, который выдержит воздействие даже самых больших температур.

Замена сайлентблоков задней балки ВАЗ. Простой способ.

Облегченный метод замены сайлентблоков задней балки ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115.

Какие инструменты понадобятся

Тут не обойдется только молотком, домкратом, и ключом на 19.
В дополнение конечно еще понадобиться последующие инструменты:

  • деревянный брусок;
  • специальный инструмент, позволяющий «запрессовать» сайлентблок (то есть, установить его так, чтобы он не был подвижным).

Примечание. Подобрать детали есть вариант просто, потому что они встречаются в свободной продаже.

Как происходит замена сайлентблоков без снятия балки

Замена сайлентблоков задней балки опель астра н.

Задний сайлентблок ваз 2110

Сайлентблок находится в низу автомобиля.
Даже впервой есть вариант запросто выполнить подмену сайлентблоков, если следовать данной аннотации:

  • Поднять машину домкратом.

Читайте так же

Примечание: необходимо подсунуть под машину картон иначе говоря старенькое покрывало, чтоб было можно запросто работать прямо под ней. Этого не надо, если имеется особая яма.

  • Опору можно не снимать стопроцентно. Ведь если снимать ее, то необходимо будет демонтировать и тормозные шланги.
    Как известно займет много времени. Однако тормозной чернокнижник лучше отцепить, потому что он при работе может случаем быть сломанным.
    Кроме того он может мешать, потому что его размеры являются достаточно габаритными. Чтоб его снять, за него необходимо потянуть, однако делать это нужно очень осторожно.
    Иначе можно «вырвать» его, что осложнит его вставление назад.
  • Открутить гайку есть вариант с помощью ключа на 19. Это сделать очень тяжело, потому лучше позвать еще кого-либо, кто бы посодействовал. Если нет ассистента, то делать нашему клиенту остается придется без помощи других. Для этой цели вам необходимо самые посильнее надавить.

Примечание: лучше брызнуть резьбу водой, чтоб она чуть-чуть окисла, после этого почистить ее щеткой по металлу. Так проще ее открутить.

  • При помощи лома есть вариант опустить опору вниз, однако не снимать ее.

Ваз 2110 сайлентблок задней балки и его подмена

  • Необходимо отрезать резинку, расположенную на опоре, потому что кроме этого она будет мешать. Делать это нужно только когда, если резинка уже древняя и даже не применима для предстоящей эксплуатации.
    Иначе ее конечно не поменять, а просто снять. Чтоб было легче ее снять, здесь есть вариант просверлить отверстие.
  • Необходимо смазать сайлентблок и вмять его назад.

Примечание: нельзя смазывать сайлентблок солидолом, потому что он может его разъедать. Потому смазать его лучше мылом либо моющим средством.

  • Сейчас воткнуть назад тормозной чернокнижник, а опору прикрутить на болт.

Обычная замена сайлентблоков

Более обычная подмена сайленблоков осуществляется так.

  • Данную работу необходимо проводить или в смотровой яме, или поднять машину на домкрат и залезть под нее. 1-ый вариант намного проще, потому что в данном случае обзор автомобиля будет наилучшим.
  • Используя ключ на 19 нужно открутить гайки, расположенные на болтах крепления задней балки. Таким макаром можно открепить ее от кронштейна.

  • После такого факта необходимо вытащить открученный болт, отводя вниз проушину балки. Чтоб облегчить свои деяния, меж кузовом ваз и опорой лучше воткнуть деревянный брусок размером с кирпич.
  • Потом молотком нужно вышибить сайлентблок.
  • До того как устанавливать сайлентблок назад, его необходимо смазать скользкой жидкостью, чтоб он лучше работал. Сейчас его можно запрессовать.
  • Нужно убрать брус, вернуть балку в исходное положение и закрепить болт вместе с гайками.

Фото материалы, видео- обзоры, пошаговая аннотация – это поможет выполнить работы по подмене заднего сайлентблока на дому. Но необходимо быть максимально осторожным, ведь не факт, что с первого раза нашему клиенту остается получится.

Замена сайлентблоков задней балки ауди 80 б3.

Ну и навредить собственному авто можно еще ужаснее. Зато веселит одно: стоимость «домашнего» ремонта является намного ниже, чем в автосервисе.

Читайте так же

avtotrue.ru

Снятие и замена балки задней подвески Ваз-2110

Снятие балки задней подвески

Работу проводим на смотровой канаве или подъемнике.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем задние тормозные колодки и отсоединяем тросы стояночного тормоза от балки задней подвески и кронштейнов.
Отсоединяем тормозные трубки от задних тормозных цилиндров, а задние тормозные шланги от балки.
Отсоединяем упругий рычаг привода регулятора давления от балки

Ключом «на 17» отворачиваем четыре болта крепления оси ступицы к балке задней подвески.

Снимаем ось ступицы вместе с щитом тормозного механизма.

Отогнув скобу крепления, снимаем тормозную трубку.

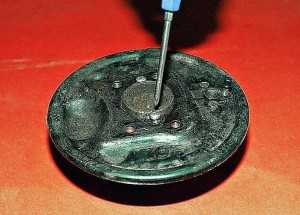

При необходимости ось ступицы и щит тормозного механизма разъединяем, отвернув крестообразной отверткой два винта.

Щит тормозного механизма и ступица с осью

Отсоединяем нижние концы амортизаторов от балки
Отворачиваем гайки болтов крепления балки к кронштейнам

Опускаем балку.

Вынув болты, снимаем ее.

Головкой «на 17» отворачиваем три гайки крепления кронштейна к кузову…

…и снимаем его.

ПОРЯДОК ВЫПОЛНЕНИЯ

Устанавливаем балку в обратной последовательности.

Болты крепления балки и нижних концов амортизаторов затягиваем в положении «автомобиль на колесах».
После этого прокачиваем гидропривод тормозов

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

avtolyubiteli.com

Правильная замена задней балки ВАЗ 2110 своими руками



Стандартная задняя балка на автомобиле ВАЗ 2110, как элемент подвески, предназначен для придания транспортному средству поперечной устойчивости и является таким средством, на котором крепятся все остальные элементы подвески.

Как устроена конструкция задней балки?

Металлическая задняя балка, фото которой представлено на нашем ресурсе, конструктивно представлена 2 рычагами продольного типа и элементами соединения, которые соединены методом сварки через компоненты усиления. На корме изделия расположены специальные держатели с отверстиями для монтажа амортизаторных элементов. Также там конструктивно исполнены фланцы с отверстиями под крепеж осей задней колесной пары совместно с кожухами систем кормовых тормозов.

В передней части балки заднего моста ВАЗ 2110 расположены рычаги с приваренными втулками, в которых методом запрессовки установлены шарниры резинового металлического типа. Через них проходят крепления задней балки, которые соединяют рычажную часть кормовой подвески к держателям штампованно-сварного типа. Те, в свою очередь, монтируются болтами приварного вида к кузовным лонжеронам.

Пружинные элементы подвески упираются одной плоскостью на подставку амортизаторной стойки, а другим, через прокладку-изолятор резинового типа в сварную опору потайной арки кузовного оперения. Амортизаторная стойка балки задней подвески ВАЗ 2110 представляет собой гидравлическую систему телескопического действия двухстороннего принципа действия.

Она через крепеж в виде болтового соединения сочленяется с держателем рычага продольного типа кормовой подвески. Верхний крепеж стойки изготовлен в виде штыревого соединения, при этом крепление штока к верхней опоре сделано через подушки резинового типа и шайбу опоры.

Заводская задняя балка «десятки», размеры которой отличаются от параметров аналогичных изделий, имеет номенклатурный номер 2110-2914008, в то время как балка «восьмерки» имеет номер 2108-2914008-10 по каталогу.

Демонтаж и монтаж задней балки

Если в ходе эксплуатации транспортного средства лопнула балка задней подвески ВАЗ 2110, то в перспективе требуется ее замена. Конечно, в качестве временного вспомогательного средства можно ее восстановить методом сварки. Но это делается исключительно для того, чтобы доехать до места техобслуживания, где ее необходимо заменить.

Эксплуатация автомобиля со сварной балкой задней подвески ВАЗ 2110 не только создает аварийно-опасную ситуацию на дороге, но и приводит к нарушению устойчивости автомобиля и ускоренному износу автомобильных шин транспортного средства. Рыночная стоимость задней балки достаточно высока, но ее замена в данном случае просто необходима.

Замену задней балки, которую можно купить в автомобильном магазине, проводим по следующему списку:

1. Устанавливаем транспортное средство на электрический подъемник или специальную ремонтную яму.
2. Демонтируем колодки тормозов с задних колес и освобождаем тросики ручного тормоза от задней балки и держателей.
3. Снимаем трубки тормозов от задних цилиндров, а шланги от кормовой балки.
4. Демонтируем крепеж регулятора давления приводного типа от кормовой балки.
5. Снимаем 4 болта крепежа оси ступицы к кормовой балке с помощью гаечного ключа на «17».
6. Демонтируем ступичную ось совместно с кожухом механизма тормозов.
7. Убрав скобу крепежа, демонтируем трубку тормозной системы.
8. По возникновении надобности ступичную ось и кожух механизма тормозов рассоединяем, при этом освободив 2 винта фигурной отверткой.
9. Открепляем низовой крепеж амортизаторов от задней балки.
10. Снимаем крепеж балки задней подвески к держателям.
11. Устанавливаем заднюю балку на землю.
12. Сняв крепеж, демонтируем изделие.
13. Снимаем крепеж держателя к кузовным изделиям и демонтируем кронштейн.
14. Установка компонента задней подвески проводится в обратном порядке.
15. Крепеж задней балки и нижней части амортизаторных стоек завершаем при транспортном средстве, установленном на площадке.
16. Завершаем работу прокачиванием тормозной системы.

На «десятку» в специализированных автомобильных магазинах всегда в реализации находится стабилизатор задней балки, который применяется специалистами в качестве компонента тюнинга для этой модели. Этот элемент представлен в виде прута из стали с крепежом к кормовой балке и внешне похож на стабилизатор устойчивости в поперечнике, устанавливаемый на фронтальной подвеске.

Принципиальная разница состоит в том, что при установке системы на передних колесах и преодолении препятствий задней колесной парой стабилизатор создает момент скручивания, а стабилизатор задней балки придает кормовой подвеске больше жесткости, при этом она будет создавать меньший момент кручения.

Монтаж этого изделия придает автомобилю следующие свойства:

• снижает угол крена кузовной части транспортного средства при проведении поворотов;
• увеличивает скорость преодоления поворотных фигур;
• улучшается взаимодействие задней подвески с рулевым механизмом.

Такое изделие, как сайлентблок задней балки, подлежит замене при условии, если в районе кормовой подвески прослушиваются определенные стуки или поскрипывание резинотехнических изделий, которыми оборудуются компоненты ходового механизма. При совершении поступательного движения или выполнении поворотных фигур транспортное средство недостаточно устойчиво в районе кормы. При этом наблюдается неравномерное изнашивание протектора на задних колесах.

А теперь порядок замены сайлентблока:

1. Отвинчиваем крепежные гайки с болтов кормовой балки, демонтируем скобу-фиксатор слева и разъединяем регуляторную тормозную тягу.
2. Освобождаем болт из технологического отверстия и несколько приподнимаем транспортное средство на домкрате, проушину балки отводим в нижнюю плоскость. Применяем брус из дерева в качестве прокладки между кузовной поверхностью и задней балкой.
3. Выпрессовываем сайлентблок задней балки с помощью съемника или выколотки.
4. Производим смазку рабочих поверхностей изделия и проушины раствором, облегчающим его монтаж, и запрессовываем изделие на место.
5. Вытаскиваем брус, другим домкратом проводим соосную установку проушины балки задней установки с кронштейном и закрепить крепежом.
6. Затяжку крепежа кормовой балки проводим на авто, снятом с подъемных механизмов.

Выбор сайлентблоков задней балки для автомобиля ВАЗ 2110 осуществляется в соответствии с номенклатурным номером 2110-2914054. Принципиальная разница этих изделий от аналогичных запчастей ВАЗовского модельного ряда состоит в размере наружных диаметров изделия. Штатный сайлентблок задней балки, замену которого можно произвести на электрическом подъемнике либо на эстакаде или водительской яме, приобретают в автомагазинах по соответствующему коду номенклатурного каталога.

Смотрите видео:

  • < Центральный замок на ваз 2106 и его установка
  • Как лучше произвести замену задних стоек ВАЗ 2110 >

world2car.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
