Заслонка карбюратора – Воздушная заслонка карбюратора — регулировка и управление

Если воздушная заслонка полностью не закрывается или полностью не открывается необходимо провести регулировку ее привода.

Подготовительные работы

— Снимаем корпус воздушного фильтра с карбюратора.

Регулировка привода воздушной заслонки («подсоса»)

Полностью утапливаем рукоятку «подсоса»

Таким образом открываем воздушную заслонку карбюратора.

Ослабляем стопорный винт наконечника тяги привода на рычаге управления воздушной заслонкой

Одним ключом на 8 мм придерживаем втулку винта, а другим ослабляем затяжку винта.

Ослабляем затяжку винта фиксатора оболочки тяги

Убеждаемся, что рукоятка «подсоса» утоплена до отказа

Рукой поворачиваем рычаг управления воздушной заслонкой до упора

В результате воздушная заслонка должна полностью закрыться перекрыв сечение первой камеры.

Устанавливаем расстояние между краем оболочки тяги и углом рычага расстояние 10 мм

Поворачиваем рычаг управления воздушной заслонкой обратно по часовой стрелке.

Воздушная заслонка полностью открыта и находится в вертикальном положении.

Слишком большое усилие при затяжке применять не надо, так как можно передавить оболочку и затруднить перемещение тяги. Перед затягиванием стопорного винта наконечник тяги утапливаем до отказа вправо, вовнутрь оболочки.

Несколько раз вытянув и утопив рукоятку «подсоса» убеждаемся, что заслонка полностью открывается и закрывается.
Для более четкой фиксации положения воздушной заслонки, можно после проведения регулировки ослабить крепление оболочки тяги и сместить ее (оболочку) на пару миллиметров в сторону рычага управления воздушной заслонкой. После чего ее крепление опять затянуть.

По окончании регулировки, в случае необходимости, отрегулируйте обороты холостого хода (Озон, Солекс).

В случае затрудненного перемещения или подклинивания при движении рукоятки тяги привода воздушной заслонки, неполного открытия воздушной заслонки, необходимо установить причину этого.

Отсоединяем тягу от рычага и пробуем перемещать рукоятку. Если перемещение происходит свободно, то  причина скорее всего в рычаге. Если нет, то меняем тягу привода в сборе.

Также следует промыть карбюратор снаружи (хотя бы со стороны рычага), снять рычаг, осмотреть его на предмет выявления деформации, проверить состояние его стопорного шарика. Дефектные детали нужно заменить.

При снятом рычаге привода воздушной заслонки отшлифовываем напильником отлив на крышке карбюратора, к которому он крепится.

Более подробно о доработке и приведении в норму деталей привода воздушной заслонки карбюратора 2108. 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 изложено на страницах «Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс» и «Не работает «подсос» карбюратора Солекс».

Еще пять статей на сайте по регулировке карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

twokarburators.ru

Дроссельная заслонка в карбюраторе, инжекторе и в моновпрыске

Для эффективной работы любого двигателя внутреннего сгорания необходимо обеспечить верное соотношение топлива и воздуха. Но, требования к соотношению топливовоздушной смеси бензинного двигателя во много раз выше, чем для дизельного мотора. Поэтому в бензиновых двигателях необходимо одновременно регулировать подачу воздуха и топлива, тогда как в дизельных достаточно изменения количества горючего. Дроссельная заслонка обеспечивает регулировку количества воздуха, который поступает в цилиндры.

Что такое дроссельная заслонка?

Дроссельная заслонка является частью системы впуска двигателей внутреннего сгорания, которая предназначена для регулировки подачи воздуха, с дальнейшим созданием топливовоздушной смеси. Такая заслонка монтируется в промежутке между впускным коллектором и воздушным фильтром.

Дроссельная заслонка играет роль воздушного клапана. Как только она открывается, то давление, создаваемое во впускной системе становится равным атмосферному, а при ее закрытии, давление уменьшается до степени вакуума.

Существуют два типа привода заслонки: механический и электрический.

Устройство и схема дроссельной заслонки с механическим приводом

1. патрубок подвода охлаждающей жидкости;
2. патрубок системы вентиляции картера;
3. патрубок отвода охлаждающей жидкости;
4. датчик положения дроссельной заслонки;
5. регулятор холостого хода;
6. патрубок системы улавливания паров бензина;
7. дроссельная заслонка.

Этот способ регулирования подачи воздуха применяется на карбюраторных автомобилях. Дроссельная заслонка и педаль газа имеют тесную связь, выполненную в виде металлического троса. Все элементы заслонки представляют собой единый блок, который включает в себя: регулятор холостого хода, датчик положения дроссельной заслонки, заслонка, закрепленная на специальном валу и корпус.

Корпус имеет отдельные патрубки для циркуляции системы охлаждения, которая подключается к системе охлаждения двигателя автомобиля. Также, встроена система вентиляции картера и улавливания паров бензина.

Регулятор холостого хода обеспечивает равномерное вращение коленчатого вала на время пуска двигателя и его прогрева, в то время как, дроссельная заслонка закрыта. В состав регулятора входит шаговый электродвигатель и специальный клапан. Они регулируют количество поступающего воздуха независимо от положения дроссельной заслонки.

Дроссельная заслонка в карбюраторе

Дозирование топлива в карбюраторе производится на основе эффекта Вентури – поток с малой плотностью, но  высокой скоростью движения увлекает за собой более плотные частицы. Во время работы двигателя на холостых оборотах, наполнение цилиндров топливовоздушной смесью минимально. Движение воздуха через щель между заслонкой и корпусом карбюратора увлекает за собой топливо из поплавковой камеры.

Топливный жиклер ограничивает количество бензина, которое выходит к дроссельной заслонке и смешивается с воздухом. Когда водитель нажимает на педаль газа, сопротивление движению воздуха сокращается, скорость возрастает, это приводит к усилению влияния эффекта Вентури. Благодаря такой конструкции карбюратор при любом положении дроссельной заслонки обеспечивает равное соотношение топливовоздушной смеси.

В моновпрыске

По конструкции моновпрыск похож на карбюратор – топливовоздушная смесь образуется в смесительной камере. В отличие от карбюратора, состав смеси регулируется электроникой. Дроссельная заслонка регулирует количество воздуха, которое поступает в цилиндры. Датчики массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ) и положения коленчатого вала (ДПКВ) поставляют контроллеру всю необходимую информацию для расчета количества топлива. По команде контроллера форсунка с электрическим управлением впрыскивает необходимое количество топлива, которое смешиваясь с воздухом, образует топливовоздушную смесь.

В инжекторе

В инжекторе используется тот же способ управления топливом, что и в моновпрыске. Разница в том, что топливовоздушная смесь формируется во впускном коллекторе (инжекторные системы) или непосредственно в цилиндре (системы прямого впрыска). Дроссельная заслонка в инжекторных двигателях точно также регулирует количество воздуха, как в карбюраторных или моновпрысковых моторах.

Заслонка с электрическим приводом

В настоящее время, автомобили комплектуются дроссельной заслонкой со встроенным электродвигателем. Это позволяет достигнуть самого минимального расхода топлива и сделать управление автомобилем безопасным и экологичным.

Среди особенностей электрической заслонки можно отметить полное отсутствие механической связи дросселя и педали газа, так как вместо троса, теперь, стоит электронный блок управления. Кроме того, регулировка холостого хода выполняется только дроссельной заслонкой.

Электронный блок сам подбирает частоту вращения коленчатого вала без участия водителя при любых режимах работы двигателя.

vipwash.ru

Механизм приоткрывателя воздушной заслонки Солекс

Надежный и беспроблемный пуск холодного двигателя автомобиля с карбюратором Солекс обеспечивает его пусковое устройство. Диафрагменный механизм приоткрывателя воздушной заслонки — один из элементов пускового устройства. Отвечает за небольшое приоткрытие полностью закрытой воздушной заслонки на некоторый угол (пусковой зазор). Тем самым обеспечивается приток воздуха в карбюратор и легкое обеднение сильно богатой топливной смеси, необходимой для пуска холодного двигателя. В результате свечи не заливаются, топливная смесь в норме, двигатель работает.

При неисправном механизме приоткрывателя воздушной заслонки карбюратора Солекс двигатель пускается с трудом, после нескольких попыток или не пускается вовсе (заливает свечи).

Перечень неисправностей влияющих на работу приоткрывателя воздушной заслонки карбюратора Солекс

— Не выставлен пусковой зазор между кромкой воздушной заслонки и стенкой воздушного патрубка карбюратора

Установите требуемый пусковой зазор («А»), вращая регулировочный винт в крышке корпуса приоткрывателя. Подробнее: «Регулировка пускового устройства карбюратора Солекс».

— Неисправна диафрагма приоткрывателя

Проведите несложную проверку работы механизма приоткрывателя. Снимите крышку карбюратора, утопите шток в корпус приоткрывателя, зажмите пальцем отверстие канала подведения разрежения в корпус механизма приоткрывателя. Отпустите шток, при исправной диафрагме, он должен оставаться в утопленном положении. После открытия отверстия канала, должен вернуться в исходное положение. Статья по теме: «Замена диафрагмы пускового устройства карбюратора Солекс».

— Не герметичен корпус механизма приоткрывателя

Проведите проверку, описанную выше. Деформированную крышку корпуса приоткрывателя замените, либо отшлифуйте.

— Загрязнен паз, по которому движется шток механизма приоткрывателя

Очистите ацетоном, либо средством очистки карбюратора и деревянной палочкой паз по которому движется шток приоткрывателя. Сделать это можно и не снимая крышку с карбюратора.

— Воздушная заслонка не отрегулирована по месту (полное закрытие) или заедает при вращении ее оси

Воздушная заслонка перед пуском холодного двигателя должна быть полностью закрыта и полностью, без зазоров перекрывать сечение воздушного патрубка карбюратора. Этим достигается необходимое максимальное обогащение топливной смеси. Следует устранить факторы, мешающие ее полному закрытию. Снимите верхнюю часть (крышку) карбюратора. Удалите грязь и отложения с воздушной заслонки и мест ее прилегания к стенкам воздушного патрубка 1-й камеры карбюратора. При подклинивании оси извлеките ось из крышки, устраните деформацию или подчистите заусенцы наждачной бумагой. Смазывать ось для легкости вращения не нужно. Воздушную заслонку подгоните по месту, немного ослабив винты ее крепления.

— Заедает рычаг привода воздушной заслонки

Проверьте легкость перемещения рычага с тягой привода пускового устройства («подсос») и без нее. При полностью открытой воздушной заслонке рычаг должен фиксироваться подпружиненным шариком. Если фиксации не происходит, воздушная заслонка на горячем двигателе может оставаться полузакрытой, что приведет к повышенному расходу топлива.

В случае загрязнения можно залить рычаг ацетоном, ВД-шкой или средством очистки карбюратора. В ряде случаев следует немного доработать этот рычаг: «Доработка рычага привода воздушной заслонки карбюратора Солекс». Привод воздушной заслонки регулируем, как указано на странице: «Регулировка привода воздушной заслонки карбюратора Солекс».

Примечания и дополнения

— Четкая работа механизма приоткрывателя воздушной заслонки обеспечит нормальный пуск холодного двигателя автомобиля. Особенно актуально это в зимний период.

— Проверить целостность диафрагмы приотрывателя можно, так же пустив холодный двигатель с закрытой воздушной заслонкой. Если диафрагма исправна, то после первых вспышек в цилиндрах шток приоткрывателя втянется и заслонка откроется на некоторый угол. Если ни чего не происходит, диафрагма пробита, либо корпус приоткрывателя не герметичен.

— Элементы механизма приоткрывателя воздушной заслонки карбюратора Солекс

Еще статьи по карбюратору Солекс

— Устройство верхней части (крышки) карбюратора Солекс

— Проверка и ремонт ускорительного насоса карбюратора Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора Солекс

— Предварительная проверка снятого с двигателя карбюратора  Солекс

— Сборка верхней части (крышки) карбюратора Солекс

twokarburators.ru

Автоматический регулятор заслонки карбюратора („автоподсос”)

Содержание:

1) Введение
— обзор альтернативных конструкции
— описание работы устройства
— ограничения
2) Алгоритм работы устройства
— блок-схема
— дополнительные факторы
3) Електроника
— измерение температуры
— перечень радиодеталей
— принципиальная схема
— электронная плата
4) Механика
— установка привода
— установка платы
5) Запуск и настройка
— возможности модификаций

1) Введение
Суть проблемы в человеческой лени, как обычно. Ну очень неприятно морозным утром дергать за ручку „подсоса”. Иногда мороз такой, что из-за количества верхней одежды просто за руль сесть уже целая операция, а тут еще согнуться нужно, что бы ручку достать. Кроме того, эти снисходительные ухмылки соседей на иномарках, мол, таз он и в Африке таз, стали просто раздражать. Причем ухмыляются они при каждой возможности, так как возможностей этих моя машина им дает до обидного мало. Ну не хочет она ломаться и всё тут! И расходники на нее в разы дешевле. И на буксире во дворе я уже всех перетягал, а меня еще никто – не было такой нужды, машина едет всегда, когда от нее это я требую. Ну, да бог с ними, с соседями…

А если серьезно, то требуется устройство, которое бы следило за температурой двигателя автомобиля. В случае, если температура двигателя будет ниже определенной граничной, следует открыть заслонку карбюратора. Это в общем.

Сначала я поискал в сети не сделал ли кто нечто подобное. Как и следовало ожидать, очень многие озадачивались данной проблемой и сумели её так или иначе решить. Кроме того я нашел два коммерческих продукта (рекламой не занимаюсь, поэтому без названий). Ознакомившись со всеми доступными материалами, твердо решил делать самостоятельно.
Коммерческие продукты дороги и, как мне кажется, слишком сложны. Да, у них есть какие-то дополнительные функции, но, на мой взгляд, эти функции далеко не критичны. По ценам же в отзывах люди писали о суммах значительно превышающих 100 у.е.

Что касается самоделок, то тут были и более и менее удачные решения, но ни одно из них меня как-то не покорило. Чисто механические конструкции, с использованием биметаллов и т.д., я даже не рассматривал, электрические были или с использованием каких-то больших моторедукторов (как будто надо управлять заслонкой как минимум в танке, а не в легковушке) или управление было автоматическим только условно. Нет, ребята старались и я их за это искренне уважаю, но все-таки их решения были не тем, что я ожидаю от такого устройства. А что я тогда, собственно, ожидаю от такого устройства? А ожидаю я очень многого, ну очень.

Начнём с его главной функции, то есть открыть заслонку, если двигaтель холодный и закрыть, когда горячий. Это, конечно, да. Но вот что я заметил в своей (и не только в своей, кстати, я специально присматривался) машине: после ночи простоя, что бы двигатель завести и что бы он не заглох, „подсос” нужно вытянуть по-больше. Но, буквально после минуты работы двигателя, когда он разгонит масло по системе, когда все вращающиеся детали чуть поработают, двигатель начитает работать всё быстрее сам по себе и „подсос” надо несколько убрать.

Не совсем убрать, так как двигатель ещё не прогрелся и без „подсоса” может заглохнуть, а только чтобы уменьшить обороты и поддерживать их стабильно. У меня этот момент наступает примерно тогда, когда стрелка указателя температуры на панели приборов только-только сдвинулась по шкале. После этого двигателю надо еще дать поработать на уже частично прикрытом „подсосе”, до момента достаточного прогрева. В моем случае, когда стрелке указателя до номинальной температуры осталось продвинуться ещё примерно на свою толщину, „подсос” уже можно убирать совсем. Необязательно ждать, когда двигатель прогреется окончательно так как для самостоятельной стабильной работы уже достаточно. Весь процесс происходить как в движении так и на стоянке, это неважно.

Кроме того, у меня есть еще определенные принципы, которые я не нарушаю ни при каких обстоятельствах, а именно:
1) переделка или модификация не должна быть сопряжена с длительным простоем авто (машина эксплуатируется каждый день), проэтому всё делается только вечерами или выходными.
2) переделка не может быть сопряжена с необратимыми изменениями конструкции автомобиля. Никакая сварка, резка, сверление и т.д. А вдруг переделка не понравится? Поэтому всё должно быть так сделано, что бы в любой момент был возможен возврат в исходное положение вещей.
3) бюджет переделки должен быть целесообразным.
4) наличие собственного завода точной механики и электроники необязательно, наличие гаража желательно.

2) Алгоритм работы устройства (блок-схема)

Алгоритм работы устройства получается следующий:
— если температура двигателя ниже или равна T_min открой заслонку «подсоса» на S_max
— если температура двигателя выше Т_min, но ниже Т_max, открой заслонку на S_med
— если температура двигателя выше или равна Т_max, закрой заслонку полностью.

Также обязательно следует учесть реальные условия работы регулятора, а именно:
— нельзя терять возможность ручного управления положением заслонки (мало ли что!). А вдруг датчик температуры двигателя выйдет из строя? А если с карбюратором что-то случится (засорится он или еще что) и машина захочет ехать только на «подсосе». Если не будет возможности ручной установки „подсоса” регулятор заслонку закроет и всё. Повлиять на это нельзя будет никак. Поэтому ручное управление надо сохранить.

— алгоритм работы устройства не учитывает температуры окружающей. Я это к тому, что у меня, когда на улице тепло, «подсос» трогать не нужно, несмотря на то, что в любом случае запуск холодный и стрелка всегда идет от начала шкалы. Летом и весной двигатель стабильно работает и без подсоса. Поэтому надо или предусмотреть замер температуры «за бортом» или возможность деактивации устройства, если видим что на улице не холодно. Я выбрал второе решение, но с сохранением возможности модификации в будущем.

— обязательно нужно сохранить механизм сигнализации текущего состояния заслонки. Я имею ввиду индикатор на панели приборов с пиктограммой заслонки.

— хорошо бы было предусмотреть в устройстве возможности модификации и дальнейших
модернизаций устройства. Это может оказаться необходимым, если, например, кто-то хотел бы использовать данное устройство в другом автомобиле или расширить его возможности.

4) Электроника
Для измерения текущей температуры двигателя я сначала хотел использовать дополнительный датчик, но потом заинтересовался заводским датчиком температуры двигателя, который управляет стрелкой на панели приборов. Оказывается, с точки зрения электроники, это простой NTC термистор, сопротивление, которого изменяется в зависимости от температуры. Чем больше температура двигателя, тем меньше напряжение на датчике. У меня, когда двигатель холодный, на датчике 11В (после запуска двигателя 13В), когда двигатель немного прогреется, примерно свыше 9.5В — можно частично закрыть заслонку.

При напряжении на датчике менее 8В „подсос” можно убрать совсем. То есть достаточно произвести замер напряжения на датчике что бы управлять заслонкой. Это проще, дешевле и, главное, надёжнее, чем монтаж дополнительного датчика. Я отсоединил родной провод от клеммы датчика и между ними вставил самодельный разделитель (см фото). Родной провод к панели приборов так и остался, а дополнительный протянул к нашему устройству.

Схема устройства и плата сделаны при помощи программы Eagle, которые прилагаются как в формате *.pdf так и в исходных файлах Eagle. Программу можно скачать www.cadsoft.de, индивидуальная бесплатная лицензия позволяет пользоваться всеми возможностями программы, с ограничениями по размеру платы и количеству слоев сигналов. У нас плата двухсторонняя, с металлизацией отверстий, размером 45 мм х 45 мм.

Перечень радиодеталей:

Принципиальная схема

Комментарий к схеме устройства:
— блок индикатора (елементы Q2, LED2, R2, R4, FUSE2). Транзистор управляет индикатором заслонки на панели приборов, в зависимости от сигнала, получаемого с микроконтроллера.

Светодиод дублирует работу индикатора заслонки на панели приборов. Это удобно, когда
устройство проверяется на набочем столе, а не в автомобиле. Предохранитель FUSE2 (и FUSE1 также) я разместил не на плате, а на проводе (см. фото). Так проще его поменять, если он перегорит. Если кто-то захочет сделать также, то проводок можно припаять не к точке INDICATOR на схеме, а к месту между FUSE2 и Q2 (как это сделал я) или к точке INDICATOR, но тогда надо будет вместо FUSE2 припаять перемычку.

— блок опорного напряжения (елементы IC3, C9, C10). Этот блок задаёт эталонное напряжение 4.096B относительно которого микроконтроллер измеряет напряжение от датчика температуры.

— блок напряжения питания (елементы IC2, FUSE1, C5, C6, C7, C8, R3, LED3) задает рабочее напряжение 5В для всего устройства, в том числе для сервомашинки. В качестве радиатора охлаждения для IC2 я использовал дюралевый уголок, на котором крепится вся конструкция. Между корпусом IC2 и уголком обязательно нужно подложить резиновую прокладку, а саму IC2 прикрутить пластмассовым болтом. Это нужно что бы изолировать корпус микросхемы от уголка, но сохранить теплообмен. Светодиод показывае наличие напряжения.

— блок подключения программатора (элементы R8-R12, LED1, 2510). Служит для загрузки программы в микроконтроллер.
— блок настроек (элементы T_max, T_min, S_max, S_med). Этими потенциометрами задаются все рабочие настройки устройства.

— делитель напряжения (элементы R1.1, R1.2, R1.3, R2.1, R2.2). Данный блок осуществляет преобразование напряжения 0-15 В от датчика температуры двигателя на 0-4В, то есть на величину допустимую для микроконтроллера, в пределах 0-5В. В варианте для ВАЗ 2108 элементы R2.1, R2.2 не используются, поэтому их значения на схеме не подаются. Если регулятор заслонки будет использован в другом автомобиле, возможно, потребуется другие значения резисторов делителя напряжения. Требуемые резисторы не всегда можно найти среди стандартных. Поэтому я предусмотрел возможность параллельного и последовательного подключения резисторов, что бы получить нужные диапазоны входного и выходного напряжения.

— блок резонатора (элементы Q1, C2, C2). Данный блок задаёт частоту работы микроконтроллера. Стандартная конфигурация, которую рекомендует Atmel для AtMega8. Данный блок следует учесть при конфигурации Fuse bits.

— блок управления сервомашинкой (элементы Q3, Q4, R5, R6, S_man). Данный блок отвечает за управление сервомашинкой: Q4 включает и выключает питание, когда сервомашинка неактивна, то есть двигатель прогрет. Это позволяет уменьшить потребление тока. Потенциометром S_man осуществляется переключение между режимами работы регулятора заслонки, а также задается положение сервомашинки в ручном режиме.

— блок микроконтроллера (элементы IC1, R1, L1, C3, C4, C11). Стандартная конфигурация
AtMega8 рекомендуемая изготовителем. Индуктор и конденсаторы служат стабилизации напряжения питания. Неиспользованные в устройстве порты микроконтроллера выводятся на разъемы JP, что позволяет их легко использовать в дальнейшем. Индуктор следует разместить внутри подставки микроконтроллера (см. фото).

Для того, что бы качественно собрать плату нужно иметь хоть немного практики подобного рода. Если никто никогда ничего из электроники самостоятельно не собирал настоятельно рекомендую поискать среди друзей человека с соответствующими навыками. Иначе я более чем уверен, что у вас ничего не получится и вы только расстроитесь из-за неудачи и выброшенных денег.

Плату я заказал на фирме, занимающейся изготовлением прототипов плат по проекту заказчика. Просто отослал им файлы Eagle и по почте получил платку, готовую для пайки радиодеталей. Чем больше штук заказываешь, тем дешевле получается за штуку. Я заказал три, на всякий пожарный. Здесь появляется хорошая возможность сэкономить, если скооперироваться группой и заказать на всех. Также по радиодеталям не всегда можно купить две или несколько штук. Например, резисторы можно купить от 100 штук.

Сборку платы следует начать с самых маленьких деталей, постепенно впаивая всё большие. Нюансы с пайкой индуктора, охлаждением IC2, монтажом предохранителей FUSE1, FUSE2 я указал ранее. Под Q4 тоже следует подложить резиновую прокладку и прикрутить пластмассовым болтиком с гайкой. Потенциометры T_min, T_max, S_max, S_med следует покупать такие, у которых головка регулировочного болтика находится сверху, а не сбоку. Иначе, во-первых, очень трудно будет разместить их на плате и, во-вторых, крайне неудобно будет регулировать.

После настройки на головки регулировочных болтиков следует капнуть, например, лаком для ногтей, что бы их зафиксировать от вибраций в автомобиле во время эксплуатации. Потенциометры следует брать только высокого качества, с герметичным корпусом и малым коэффициентом изменения сопротивления в зависимости от температуры.

Потенциометр также S_man настоятельно рекомендую купить в герметичном корпусе и с контактами на задней стенке, а не выходящими сбоку. Такой потенциометр прослужит в автомобиле намного дольше и его монтаж также будет проще. Не думаю, что IC3 какая-то экзотическая деталь, но советую начать поиски радиодеталей с неё, далее резисторы блока делителя, потенциометры, потом всё остальное. Подставку под IC1 следует брать только высокого качества, как на фото.

3) Механика
Как снять родной трос «подсоса» описано в книге по ремонту ВАЗ 2108. Это не трос даже, а прут стальной в оболочке, во всяком случае у меня в машине так было. Использовать его для нашего устройства очень затруднительно так как для того что бы достать/спрятать «подсос» следует приложить немалые усилия. Моё субъективное мнение: 99% этого усилия тратится на сам прут в оболочке, заслонка же двигается совершенно свободно и требует усилия совсем небольшого. Для использования родного прута нужен был бы мощный моторедуктор, так как это сделано в одном из коммерческих устройств, например. То есть массивный, дорогой, требующий много энергии, специального управления и т.д. редуктор.

Короче, на мой взгляд, плохое решение. Альтернативой могут быть тросики, например велосипедные, которые перемещаются в оболочке почти без сопротивления. В этом случае стандартная сервомашинка, используемая радиомоделистами, прекрасно справится с управлением заслонки. Я просто купил в веломагазине готовый тросик в оболочке подходящей длины (длина тросика 145 см, длина оболочки 135 см). Разве что с толщиной погорячился, я взял тросик 1.7 мм в оболочке 4 мм. Это многовато, были трудности что бы его пропихнуть в отверстие заслонки карбюратора. Поэтому советую брать тросик 1.5 мм (оболочка 4 мм).

Все хорошо, но тросик это не прут. Прут можно как тянуть, так и толкать. Тросик же можно только тянуть, если его толкать, то он согнется. Значит, если сервомашинка будет тянуть, надо предусмотреть возвратную пружинку, что бы все работало как следует.

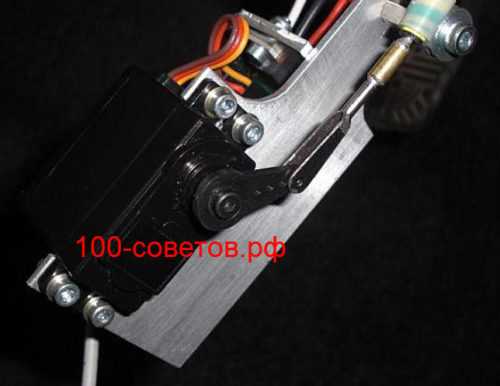

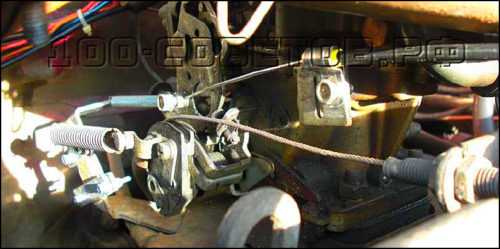

Как сделал я видно на фото.

Небольшой кронштейн (из того же дюралевого уголка, на каком крепится плата и сервомеханизм) крепится к кронштейну родной пружины педали газа. Следует сказать, что с возвратной пружинкой перегибать не стоит. Не надо туда пихать пружину, как от подвески. Не забывайте, что сервомашинка открывая заслонку будет должна эту пружинку натягивать, преодолевая ее сопротивление. Я сам использовал от какой-то игрушки. На одном фото видно разница этой пружинки с родной пружинкой газа.

Возвратную пружинку заслонки нужно добрать так, что бы ее силы было достаточно для натяжения тросика, не более. У меня пружинка самостоятельно не может даже заслонку карбюратора закрыть полностью (там такой шарик фиксирующий есть). Заслонка, что бы полностью закрыться, должна этим шариком в отверстие попасть. Но в сочетании с тросиком все работает отлично.

Далее находится фиксатор оболочки тросика возле карбюратора. Родной фиксатор, как показали эксперименты, не подходит. Дело в том, что этот фиксатор сжимает оболочку не по периметру, а как тиски — с двух сторон. В результате оболочка деформируется, из круглой делается овальной и „закусывает” тросик создавая большое сопротивление его перемещению. Поэтому родной фиксатор оболочки следует заменить на нечто такое, как видно на фото.

Я использовал дюралевый фиксатор, используемый для фиксации электропроводки в бытовых электроприборах. Фиксатор должен надежно держать оболочку не допуская ее перемещения, так как это повлечет за собой неправильную работу заслонки, но в то же время не должен пережимать оболочку «закусывая» тросик внутри ее. Фиксатор, который нашёл я захватывает оболочку по всему периметру.

Тросик в месте крепления заслонки следует облудить, что придаст ему упругость. Взять паяльник по-мощнее, припой, кислоту и облудить. Тросик это не прут и если его не облудить он будет деформироваться зажимным болтом заслонки карбюратора. Постепенно зажим будет ослабевать и заслонка будет перемещаться произвольно, опять же нарушая корректную работу устройства. Платку и сервомашинку я разместил в салоне, не в подкапотном пространстве.

Причин тому несколько:
в салоне чище, электроника не так подвергается воздействию температуры, влаги. Кроме того я нашел очень удобное место монтажа. Как видно на фото и видео, электроника и сервомашинка закреплены на дюралевом уголке. Это стандартный уголок со сторонами 50 мм и толщиной 2 мм доступный в магазинах со стройматериалами. Я в нем вырезал место крепления серва и просверлил отверстия для монтажа платы.

Теперь если приложить этот уголок с внутренней стороны «низкой», как моя, панели приборов в месте крепления реле зажигания (реле предварительно сняв конечно), то окажется что он каким-то образом садится там как влитой. Достаточно просверлить в уголке одно отверстие так, что бы оно совпало с отверстием в панели приборов от реле зажигания и вся конструкция отлично закреплена всего одним болтиком М 4. Реле зажигания я просто перенес рядом закрепив его пластиковым зажимом. Возле серва также следует надежно закрепить оболочку тросика. Далее к тросику припаиваем стальной наконечник.

Тут еще нюанс: не советую использовать шариковые шарниры в качестве наконечников. Они крепятся только с одной плоскости качалки (это та пластмассовая штукенция, рычаг, на вале сервомеханизма) и когда серво натягивает тросик пластиковая качалка серва выгинается. Если же взять наконечник как на фото, обхватывающий качалку с двух сторон этого эффекта нет и все работает как следует (см. фото).

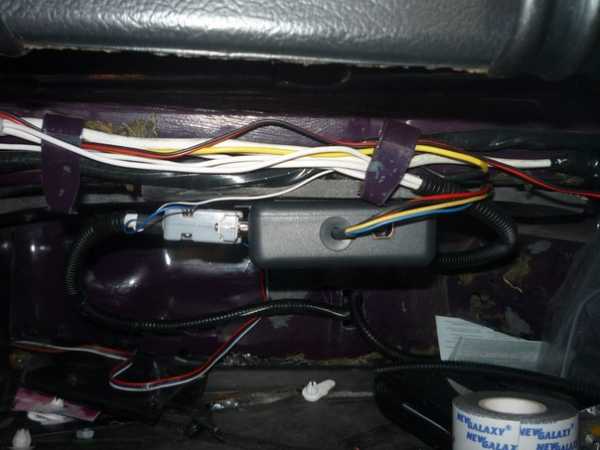

Потенциометр S_man следует разместить на месте ручки штатного „троса”. Я просто вырезал из куска листового дюраля кусок по размерам детали крепления заводского прута и проделал в нём три отверстия: два 4 мм под болты крепления и одно для оси потенциометра, по середине. Такая конструкция встаёт отлично на старое место.

1) Запуск и настройка
Устройство работает следующим образом:

— если потенциометр ручного управления установлен на 0, микроконтроллер производит замер температуры двигателя. В случае, если эта температура равна или ниже минимальной (двигатель холодный), микроконтроллер выставляет сервомашинку в положении максимум. Если температура двигателя выше минимальной, но ниже максимальной (двигатель тёплый), микроконтроллер выставляет сервомашинку в промежуточном положении. Если температура двигателя равна или выше максимальной (двигатель горячий) сервомашинка выставляется в положение ноль.

До тех пор пока сервомашинка находится не в ноле индикатор на панели приборов будет постоянно гореть сигнализируя открытую заслонку «подсоса».
Минимальная температура задаётся потенциометром Т_мин, максимальная – T_max. Максимальное и промежуточное положения сервомашинки соответственно потенциометрами S_max и S_med. То есть любой желающий может настроить устройство под свой конкретный двигатель и конкретный карбюратор.

— если потенциометр ручного управления провернуть на чуть более 0 (до 1/4 оборота) устройство деактивируется, замер температуры не производится, сервомашинка выставляется на ноль. Данный режим сигнализируется кратковременным миганием индикатора на панели. Конкретно лампочка мигнет 7 раз, потом выключится, что бы не отвлекать миганием во время движения. Этот режим я предусмотрел для деактивации устройства во время теплого времени года, когда машина в „подсосе” не нуждается независимо от температуры двигателя при его запуске. Как я говорил уже, моя машина начиная с весны и до первых заморозков заводится с полоборота и стабильно работает без подсоса.

— если потенциометр ручного управления проворачивать еще дальше (свыше 1/4 оборота) положение сервомашинки задается этим потенциометром, температура двигателя игнорируется, пиктограмма на панели приборов светится постоянно. Этот режим предусмотрен для ручного выставления положения заслонки независимо от температуры двигателя. Когда что-то не в порядке и машина ехать без „подсоса”
отказывается.

Устройство нужно запитать 12В, подключить минус, концевик индикатора заслонки и подключить проводок от датчика температуры. Всего четыре линии, опять же как показано на фото. Далее следует провернуть ключ зажигания аж засветятся все лампочки на панели, только тогда напряжение будет подано на датчик температуры двигателя. Теперь следует выставить потенциометр Т_min, то есть надо найти его такое положение, при котором сервомашинка переместится на S_max. Далее пробуем завести двигатель.

Как заведем выставляем положение заслонки для полностью холодного двигателя, то есть S_max, добиваясь минимальных достаточных для стабильной работы оборотов двигателя. Теперь ждём когда двигатель чуть прогреется и сервомашинка переместит заслонку в положение S_med, которое также можем подкорректировать выставляя приемлемые обороты двигателя. Далее ждем когда стрелка шкалы температуры двигателя переместится достаточно для устойчивой работы мотора, то есть момент, когда следует закрыть заслонку «подсоса» полностью. Это и есть T_max, который следует задать соответствующим потенциометром.

В процессе эксплуатации устройства были выявлены определённые недостатки как в алгоритме работы так и в конструкции устройства. Недостатки эти были учтены в последующих вариантах конструкции, а именно:
1) изначально индикатор открытой заслонки на панели приборов включался через реле. Из-за громких щелчков реле было убрано и сейчас индикатор включается совершенно бесшумно, через транзистор Q2.

2) напряжение на датчике температуры колеблется. На стрелке указателя температуры неподвижна, но сервомашинка неприятно дергалась, когда температура близка T_max или T_min. Кроме того, во время работы электростартера, при запуске двигателя, происходит резкое временное падение напряжения в бортовой сети. Соответственно и на датчике температуры двигателя также. Устройство это воспринимает как температуру двигателя свыше T_max и, в полном соответствии с алгоритмом работы, закрывает заслонку выставляя сервомеханизм на ноль. Запустить холодный двигатель становится невозможно.

Поэтому я добавил в алгоритм небольшую временную задержку. То есть, если температура двигателя будет расти и пересечёт любую из заданных потенциометрами, устройство ждет ещё 5 секунд прежде чем выставит сервомашинку. Если скачек происходит из холодной температуры сразу на горячую, то 10 секунд. Если по прошествии этого времени температура продолжает удерживаться, сервомашинка переместится в положение соответсвующее данной температуре. При обратном движении температуры, то есть при если двигатель будет охлаждаться, задержки нет никакой, сервомашинка переключится немедленно после пересечения заданной потенциометрами температуры.

Почему именно 10 секунд? Потому что десяти секунд должно быть полностью достаточно для запуска двигателя автомобиля в любых условиях. Если после десяти секунд непрерывной работы стартера двигатель не запускается, значит, что-то не в порядке: свечи залиты или наоборот топлива недостаточно, искры нету или слабая, и т.д. Крутить стартером дальше смысла особого нету, только аккумулятор разряжать, а он зимой и так слабее, чем летом.

3) в процессе настройки устройства заметил неприятную особенность, а именно реакцию устройства на факт, что заданная Т_min больше заданной Т_max или S_med больше S_max. Это противоречит логике, ибо минимальная температура не может быть больше максимальной, как и максимальное отклонение сервомашинки не может быть меньше минимального. Но на практике это возможно, так как положение потенциометров неизвестно. Откуда нам знать, как их на фабрике выставили? Устройство же просто производит замер и, если имеет место быть что-то из перечисленного, микроконтроллер сходит с ума.

Что бы этого избежать и облегчить себе процесс регулировки устройства, я добавил простой механизм индикации ошибок:
— если потенциометры будут выставлены так, что Т_min > Т_max индикатор заслонки будет мигать дважды.
— если потенциометры будут так выставлены, что S_med > S_max индикатор заслонки будет мигать трижды.
Устройство де активируется и не будет выполнять никаких операций до тех пор, пока обе из перечисленных ошибок не будут устранены.

Поломку датчика температуры двигателя или пропажу контакта на этой линии видно по поведению стрелки температуры, что удобно. Но использование заводского датчика имеет также один недостаток: устройство получается не универсальным. Регулятор будет работать корректно только с заводским датчиком ВАЗ 2108 или другим, но с идентичными выходными параметрами (зависимости напряжения от температуры).

Для управления другим двигателем нужно решить следующие проблемы: измерение температуры двигателя, диапазон регулировок заслонки, напряжение питания устройства.

Проще всего использовать на другом двигателе заводской датчик температуры от ВАЗ 2108, тогда никаких модификаций в устройстве не требуется. Если это невозможно необходим:
— подбор других значений резисторов в блоке делителя напряжения. Таких, что бы диапазон напряжения из используемого датчика температуры преобразовывался делителем на приемлемые для микроконтроллера 0-5В.
— изменение в прошивке микроконтроллера, в случае если используемый датчик температуры имеет отличную от NTC характеристику. Модификации не являются трудными, при наличии предоставляемой мною документации, если кто-то увлекается электроникой и программированием микроконтроллеров.

Что бы сохранить весь диапазон открытия/закрытия заслонки, возможно, потребуется использование другой качалки (длиннее или короче), или использование более другой, более мощной, сервомашинки. Микроконтроллер может управлять любой аналоговой сервомашинкой (1-2ms импульс, 20ms пауза). Плата без проблем выдержит сервомашинку с токопотреблением до 5 А. В этом случае, конечно, надо будет также вставить предохранитель FUSE1 на линии питания. Напряжение питания устройства должно быть в пределах 6-25 В. Свободные, неиспользуемые порты микроконтроллера я вывел на соединительные контакты JP. Их можно произвольно использовать для расширения функциональных возможностей регулятора.

Архив к статье; скачать…

Автор; Павел Стоцкий
[email protected]

xn--100—j4dau4ec0ao.xn--p1ai

Автоподсос на карбюратор своими руками

Практически все владельцы карбюраторных автомобилей знакомы с проблемой запуска двигателя морозным утром. Вся причина в подсосе, точнее, в необходимости вручную двигать заслонкой. Многие мечтают установить такой механизм, который все это делал бы автоматически. В этой статье рассмотрим, как сделать автоподсос на карбюратор своими руками.

Автомат управления заслонкой карбюраторного двигателя

Суть решения проблемы автоподсоса для карбюратора заключается в том, чтобы сделать доработку, в результате которой заслонка будет перемещаться без вашего вмешательства. Сегодня в продаже есть несколько видов систем автоматического управления воздушной заслонкой (САУВЗ). Например, «Садко» и его модификация «Садко-2». Принцип работы этих устройств заключается в том, что перемещение заслонки реализовано на базе шагового привода, который управляется специальным электронным блоком. Программное обеспечение построено на алгоритме зависимости температуры и оборотов силового агрегата. Как правило, режимов работы два: прогрев и движение на холодном двигателе.

• Прогрев двигателя. В этом режиме поддерживаются обороты двигателя в диапазоне, который заранее программируется в электронном блоке, вплоть до достижения заданной температуры, её значение также программируется. Поддержание заданных оборотов реализуется путём открытия или закрытия воздушной заслонки (ВЗ) с помощью шагового привода. Когда двигатель холодный, ВЗ полностью закрыта. По мере роста температуры происходит открытие заслонки. Полностью открывается ВЗ при прогреве двигателя до температуры +50 (+55) ^оС.
• Движение на холодном (не прогретом) двигателе. Если начинается движение автомобиля при температуре силовой установки ниже запрограммированного значения (это определяется увеличением оборотов выше заданных в течение определённого промежутка времени), автоматика запоминает положение ВЗ перед началом движения. В последующем перемещение заслонки осуществляется по мере повышения температуры двигателя.

Программирование электронного блока управления (ЭБУ) производится с помощью компьютера. Алгоритм работы ЭБУ предусматривает следующие дополнительные функции:

• прокачка бензонасоса перед пуском двигателя;
• включение печки при определённой температуре;
• отключение генератора при запуске.

Установить автоподсос на карбюратор своими руками очень просто. Для этого следует купить устройство, подобрать болты нужного размера и выполнить монтаж САУВЗ в соответствии с инструкцией. В комплекте предусмотрен цифровой датчик температуры, который впаян в проводку и крепится с помощью хомута к патрубку системы охлаждения двигателем. Моторедуктор САУВЗ устанавливается на корпусе карбюратора и подключается вместо троса управления заслонкой. Система полностью адаптирована для карбюраторов Солекс и монтируется в штатные места. Для карбюраторов серии Озон и прочих необходимо купить дополнительное крепление.

Монтаж САУВЗ

Система поставляется с моторедуктором, в корпус которого встроена электронная плата и необходимые провода для подключения. Настройки программного обеспечения индивидуальны для каждой модели автомобиля и задаются водителем. В конструкции редуктора используются пластиковые детали, что исключает образование инея внутри. Тяговое усилие обеспечивает перемещение заслонки при любых морозах.

Монтаж устройства выполняется в соответствии с руководством пользователю. Сначала подключаем массу. Для этого крепим нужный кабель в ближайшем удобном месте. Вслед за этим подсоединяем провода к датчику оборотов силовой установки и к клавише-лампе ручного тормоза.

Датчик температуры, который поставляется в комплекте, крепим на шланге системы охлаждения (СОД), ближе к блоку двигателя. Рекомендуется закрыть датчик, чтобы исключить обдув холодным воздухом. Это исключит возможность занижения показаний температуры СОД.

После этого подключаем питание напрямую к аккумуляторной батарее или через ключ зажигания. Соединять напрямую с клеммой катушки зажигания не рекомендуется, так как могут быть большие помехи. Если нет другого выхода, то подключение к разъёму катушки зажигания необходимо производить только через дополнительное реле.

Для крепежа моторедуктора предусмотрен комплект из пластины, тягового рычага, фиксатора для троса, болтов, шайб и гаек. Гибкую тягу (трос) нужно покупать отдельно. САУВЗ монтируется рядом с карбюратором. При этом трос управления заслонкой должен быть как можно короче и без изгибов.

В зависимости от типа карбюратора, можно автоподсос установить прямо на карбюратор, так чтобы управление заслонкой осуществлялось поворотом оси ВЗ без троса. В этом случае придётся делать крепёж самостоятельно.

Гибкую тягу, которая идёт из салона к заслонке снимаем и заменяем новым тросиком. Его необходимо подключить к редуктору. Автоподсос крепится на пластину с помощью болтов и гаек с шайбами. Для регулировки высоты установки привода предусмотрены дополнительные гайки.  Пластинка с рычагом монтируется между основной пластиной и моторедуктором. Центральную жилу гибкой тяги продеваем в отверстие рычажка и формуем. Оболочку фиксируем на пластинке, отрегулировав нужное положение. Рычаг в сборе необходимо надеть на ось привода в положение «вытянуто».

Видео — Авто-подсос на карбюраторе ваз 2108

Настройка САУВЗ

Программирование выполняется в соответствии с паспортом. Сначала система находится в положении закрытой заслонки. После запуска двигателя и прогрева в момент, когда он уже гарантированно не заглохнет, нажимаем 1 раз кнопку программирования. Вслед за этим будет происходить снижение оборотов. Как только они упадут до значения, которое вы определите в качестве прогревочного режима, нажмите клавишу 2-й раз. После прогрева двигателя до необходимой температуры, надавите на кнопку 3-й раз.

Автоподсос без привода

Принцип этой доработки основан на монтаже дополнительного термостата, который будет обеспечивать управление воздушной заслонкой. Многие водители знакомы с таким устройством, как термостат, который применяется на воздушных фильтрах. Это устройство предназначено для открытия заслонки холодного воздуха путём выдвижения штока при повышении температуры воздушного потока.

Чтобы установить этот автоподсос на карбюратор своими руками необходимо купить термостат на 8 и 9 и вмонтировать его в тройник 0,5 дюйма. Кроме этого, понадобятся штуцера, заглушка, тройник, рычаг и кронштейн. Два последних элемента можно не покупать, а сделать самостоятельно.

С двух сторон тройника вкручиваем штуцеры под трубку, которая обеспечивает обогрев коллектора. Третий выход необходимо заглушить, а затем просверлить в пробке отверстие. Вслед за этим нарезаем резьбу под термостат и вкручиваем его в тройник. К полученной конструкции подсоединяем рычаг, который через трос подключаем к воздушной заслонке. Также прикручиваем крепеж под рубашку.

Когда двигатель не прогрет и в системе холодная жидкость, заслонка закрыта. По мере повышения температуры тосола происходит срабатывание термостата, который перемещает рычаг. Трос натягивается и открывает заслонку. Закрытие ВЗ происходит под действием пружины, когда двигатель остывает.

vipwash.ru
