Маслоотбойник системы вентиляции картера

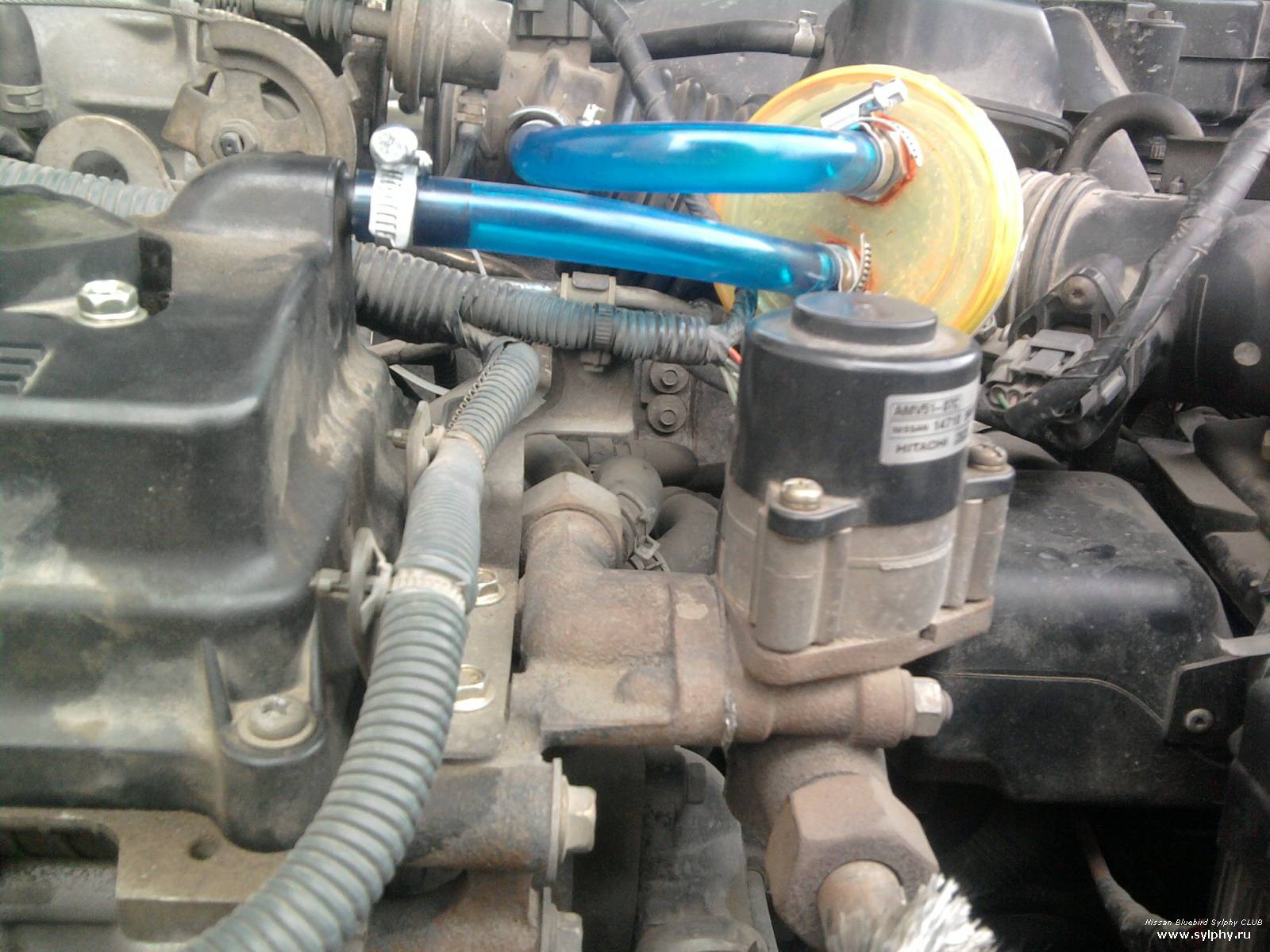

Установка маслоотделителя в систему ВКГ (вентиляции картерных газов). — бортжурнал Nissan Pathfinder Черный Боинг 2005 года на DRIVE2

Не буду тянуть вола за…жабры. Начну сразу с конкретики. Картерные газы идут по шлангу из клапанной крышки на вход турбины. В картерных газах есть масло и конденсат воды. И это все осаждается на клапанах, впуске, закоксовывает турбину и т.д…Вопрос:зачем козе баян? То есть зачем нам на впуске масло и всяка бяка?Правильно. Незачем. Но просто взять и вывести сапун под машину, как в Ваз2106 например, в турбомоторе нельзя. Значит нам просто надо очистить газы от гадости. Для этого и нужен маслоотделитель.Теперь об инсталляции.

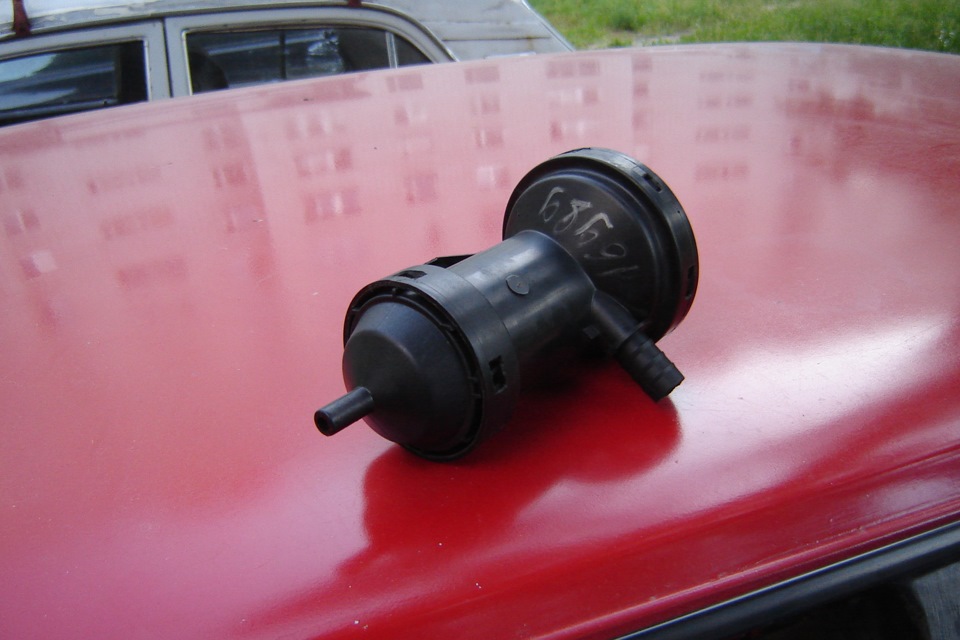

Был куплен маслоотделитель от Черри(о качестве его позже), фильтр топливный дизельный, шланг топливный жигулевский, хомутики на этот шланг. Хомутики на шланг ВКГ остались у меня от установки допнасоса системы охлаждения www.drive2.ru/l/4596213/ .

Возникает вопрос: зачем фильтр? Фильтр будет как индикатор. Залезаешь под капот, заодно одним глазом на фильтр. Если есть гадость, то можно прикинуть объем за определенный пробег. Обычно у знатоков выходило около 50 мл на 1000 км. Ну а затычка снизу из шланга и винта-открыл, слил, закрыл. )))

Сам патрубок, в который будем врезаться, виден на картинке. Он идет от выхода из головки на впуск.

Снимаем шлангочку…

…режем и собираем. Сначала я собрал вот так. Но это не правильно. Так как хомутик не зажимает пластик и фильтр крутится в выходе уловителя.

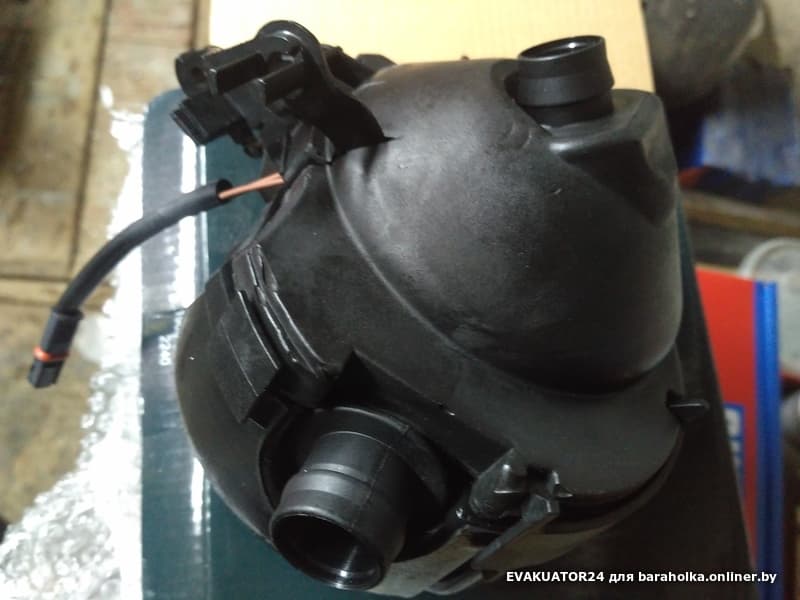

Собрался переделать…Начал раскручивать хомуты…И вот оно, качество, вернее чина-какчество.

Зато можно посмотреть, что внутри.

Берем суперклей и клеим. Потом вынимаем фильтрик, пересобираем соединение на шланг от жигулей.

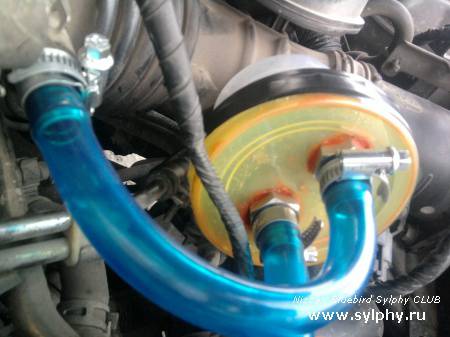

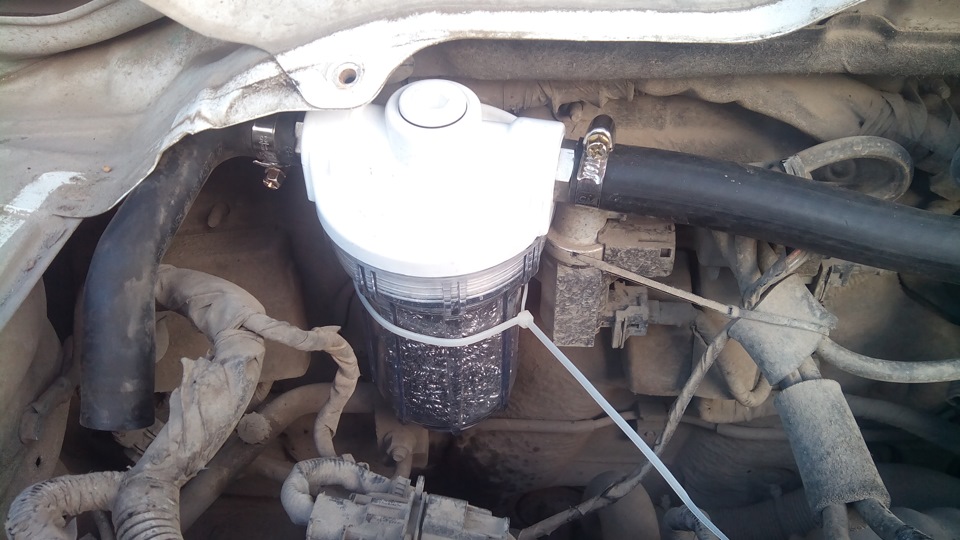

И все это дело ставим на место. Место еще хорошо тем, что там всегда тепло. И конденсат в уловителе не замерзнет зимой. Нам совсем нельзя, чтоб он мерз. Так как картерные газы могут выйти через сальники. Вместе с маслом.

Ну и конечно, после установки девайса проверяем, не мешает ли он машине ехать.

Вроде не мешает…

Всем чистых изнутри моторов!

Цена вопроса: 1 000 ₽ Пробег: 141800 км

Чистка маслоотделителя и его доработка (Улучшение вентиляции картера) — бортжурнал Лада 2106 1.6 White Wolf™ (TAZ) 1986 года на DRIVE2

Привет всем!Произвел очистку всех элементов маслоотделителя. Затем по мурзилке его слегка доработал, тем самым улучшил вентиляцию картера маслоотделителя. У многих двигателей зазор между верхним краем маслоотделителя и крышкой сапуна малый. Чтобы увеличить проходное сечение для выхода картерных газов надо срезать края стенок на 3-4 мм как показано на рисунке.

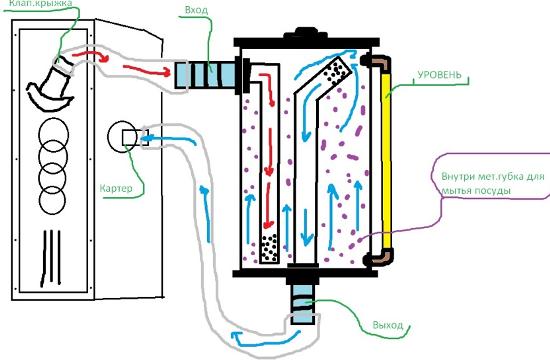

Рисунок. Маслоотделить после доработки

Фото_1

Фото_2

Фото_3

Фото_4

Поставил новую прокладку слегка пропитанную герметиком.

Фото_5

Система вентиляции не замерзнетВ картерных газах немало водяных паров, которые, конденсируясь на пламегасителе, зимой образуют ледяную пробку. Вынув и очистив ото льда и грязи пламегаситель, можно поставить его в нижний конец вытяжного шланга (или даже в патрубок маслоотделителя), как показано на рисунке. Здесь температура выше, чем наверху, и пламегаситель не замерзнет. В результате такой перестановки, кроме всего прочего, уменьшится попадание масла в корпус воздушного фильтра.

Рисунок. Доработка дополнительный пламегаситель

Фото_6

Фото_7

Данная операция позволяет существенно снизить объём масла попадающий в корпус воздушного фильтра (кастрюлю) и карбюратор.Лайки и комментарии приветствуются.

Всем удачи!

Системы отделения масла от картерных газов. Маслоотделители

В зависимости от конструкции двигателя утечка газов из одного цилиндра двигателя в пространство картера составляет от 10 до 30 л/мин. В зоне работы маслосъемных колец, вследствие высоких скоростей перемещения поршня, картерные газы обогащаются частицами масла размером от 0,1 до 2 мкм. Кроме того, образованию масляного аэрозоля способствует и постоянное перемешивание масла в масляной ванне вращающимся коленчатым валом.

Картерные газы в своем составе содержат моторное масло, которое находится во взвешенном состоянии в виде масляного тумана. Фильтрующие модули в составе системы смазки современных двигателей имеют специальную систему отделения моторного масла от картерных газов (масляные сепараторы).

Существующие системы вентилирования картера двигателя позволяют осуществить два варианта удаления картерных газов:

  • отвод картерных газов в атмосферу
  • возвращение картерных газов во впускной коллектор двигателя

Первый метод вентилирования картера двигателя практикуется немногими производителями автомобильных двигателей, а на сегодняшний день он не соответствует требованиям по охране окружающей среды.

Второй метод снижает выброс в окружающую среду картерных газов, но, с другой стороны, из-за содержащихся в картерных газах частиц масла, возникают другие проблемы:

  • появление отложений на горячих конструктивных элементах двигателя, например, на лопатках турбокомпрессора, что ведет к снижению срока службы
  • лаковые отложения в элементах системы охлаждения впускного воздуха
  • замасливание впускного тракта
  • повышение содержания твердых частиц в выхлопных газах

Поэтому системы вентилирования картера современного двигателя внутреннего сгорания должны обеспечивать отделение частиц масла. Это вызвано ужесточением требований по охране окружающей среды, а именно снижения содержания твердых частиц в выхлопных газах.

Для отделения частиц масла от картерных газов используют масляные сепараторы различной конструкции. Изначально в качестве отделителя масла использовалось синтетическое волокно, которое в виде фильтрующей ткани устанавливалась в корпусе масляного сепаратора и задерживала частицы масла, увлекаемые потоком картерных газов в системе вентиляции картера двигателя.

Рис. Масляный сепаратор с синтетическим отделителем: 1 – синтетический фильтроэлемент; 2 – картерные газы, очищенные от масла; 3 – картерные газы, содержащие частицы масла; 4 – отделенное масло

Задержанное таким образом моторное масло собиралось на дне корпуса масляного сепаратора и, через отверстие, возвращалось обратно в масляную ванну двигателя. Конструктивно масляный сепаратор интегрируется вместе с масляным фильтром в так называемый фильтрующий блок (модуль).

Рис. Внешний вид фильтрующего блока: 1 – масляный фильтр; 2 – масляный сепаратор

Однако, в процессе эксплуатации свойства фильтрующей ткани из синтетического волокна постепенно ухудшались, так как она загрязнялась смолистыми веществами, образующимися в результате неизбежного старения масла и его окисления, а также твердыми частицами, преимущественно углеродом в форме сажи, особенно у дизельных двигателей. Загрязнение фильтрующей ткани вело к возрастанию сопротивления прохождения через нее картерных газов, что, в свою очередь, вело к ухудшению работы системы вентиляции картера двигателя и диктовало необходимость замены фильтроэлемента масляного сепаратора.

Циклонные маслоотделители

Чтобы избавиться от недостатков фильтрующей ткани из синтетического волокна в последних моделях современных автомобилей стали применять циклонные маслоотделители.

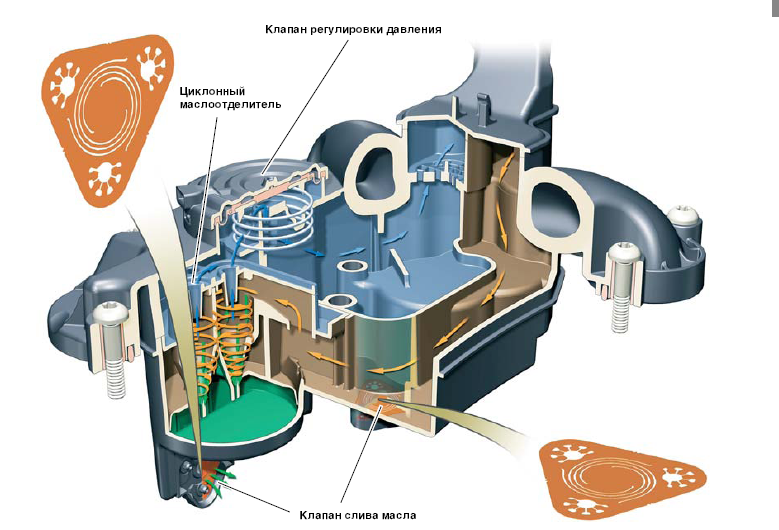

Рис. Принцип работы системы вентиляции картера двигателя с циклонным маслоотделителем: 1 – циклонный маслоотделитель; 2 – клапан регулировки давления; 3 – охладитель нагнетаемого воздуха; 4 – турбокомпрессор; 5 – газы, прорывающиеся через поршневые кольца

Картерные газы подводятся по каналу внутри двигателя в циклонный маслоотделитель. Циклонный маслоотделитель приводит воздух во вращательное движение. Благодаря возникающей центробежной силе масляный туман ударяется о стенку маслоотделителя. Там образуются капли масла, которые по каналу в картере стекают в масляный поддон. Очищенный от масляного тумана воздуха через клапан регулировки давления подводится к каналу забора воздуха.

Циклонный маслоотделитель снабжен специальным клапаном, ограничивающем разряжение в картере двигателе, так как при сильном разряжении могут быть повреждены сальники двигателя и другие резиновые уплотнения.

Рис. Схема работы клапана регулировки давления циклонного маслоотделителя: 1 – трубопровод подачи картерных газов; 2 – трубопровод забора воздуха; 3 – мембрана; 4 – пружина сжатия; а – открытое положение клапана; б – закрытое положение клапана

Клапан регулировки давления находится в крышке циклонного маслоотделителя. Он состоит из мембраны и пружины сжатия и регулирует давление при удалении воздуха из картера. Клапан регулировки давления закрывается при сильном разрежении в заборном канале. При незначительном разряжении в заборном канале он открывается силой пружины сжатия.

Очистка системы вентиляции картера

Как очистить систему вентиляции картера?

По существующим требованиям к токсичности современные двигатели оборудуют системой принудительной вентиляции картера, направляющей картерные газы во впускную систему. Наиболее эффективной, но более сложной является схема, при которой воздух в картер проходит через отдельный воздушный фильтр.

На бензиновых двигателях при малых нагрузках часть картерных газов, разбавленных воздухом, поступает в воздушный фильтр за фильтрующим элементом, а другая часть через регулирующий золотник или жиклер подается в задроссельное пространство.

Большинство современных дизелей выпускается фактически только с системой всасывания картерных газов во впускной трубопровод. Количество картерных газов, поступающих в камеру сгорания, зависит, главным образом, от состояния цилиндропоршневой группы.

Однако при увеличении сопротивления воздушного фильтра выше нормы и при износе сальников добавляется воздух с пылью, поступающий через них в картер. Это приводит к увеличению абразивного износа. Поэтому особенно важно следить за показаниями индикатора засоренности воздушного фильтра, которым, как правило, оборудуются двигатели большого литража, и своевременно фильтр. Кроме того, необходимо систематически проводить обслуживание системы вентиляции картера (промывку каналов, дозирующих элементов, клапана).

Необходимо иметь в виду, что при износе цилиндропоршневой группы и уплотнений стеблей впускных клапанов увеличивается попадание паров масла в камеру сгорания.

Это существенно повышает выброс канцерогенных веществ с отработавшими газами. Поэтому двигатели, оборудованные системой принудительной вентиляции картера, при повышенном угаре масла необходимо своевременно отправлять в ремонт. Хотя операция по очистке вентиляции картера и маслоотделителя входит в регламентные работы по техобслуживанию автомобиля, многие владельцы пренебрегают ею. А причина всех бед заключается именно в нарушенной вентиляции и скапливающемся при больших минусовых значениях конденсате в патрубках этой системы.

Как самостоятельно провести процедуру очистки вентиляции картера? Вначале демонтируйте систему:

  • Для безопасности проведения работ отсоедините клеммы АКБ
  • Снимите патрубок воздухозаборника
  • Отверните саморез и снимите кожух привода дроссельной заслонки
  • Отсоедините разъемы от форсунок и отведите кабель с разъемами в сторону
  • Открутите болты, крепления масломерного щупа и кронштейна поддержки впускного коллектора
  • Вытащите трубку масломерного щупа из корпуса двигателя (по направлению вверх)
  • Снимите крышку рампы, потянув ее резко вверх
  • Отсоедините топливопровод от топливной рампы
  • Ослабьте хомут крепления "хобота" от корпуса дроссельной заслонки и отсоедините его
  • Ослабьте хомут крепления патрубка клапана ХХ к хоботу или к корпусу воздушного фильтра и отсоедините патрубок
  • Отсоедините разъем клапана ХХ, снимите трос привода дроссельной заслонки
  • Ослабьте хомут шланга вентиляции картера, снимите шланг со штуцера клапанной крышки
  • Открутите и выньте верхние 4 болта крепления впускного коллектора.
  • Ослабьте нижние 5 болтов крепления впускного коллектора (но не выкручивайте их полностью)
  • Снимите впускной коллектор в сборе с рампой и форсунками по направлению вверх
  • Отсоедините, ослабив хомуты, шланги вентиляции картера от коробки маслоотделителя
  • Открутите два болта и отсоедините коробку маслоотделителя от блока двигателя
  • Осмотрите все снятые детали, промойте их, удалите "замазку" и снова промойте

При сильном загрязнении специалисты рекомендуют заменить маслоотделитель, так как отложения смыть сложно, а в дальнейшем они провоцируют загрязнение системы. Обязательно следует проверить состояние шлангов вентиляции картера и пламягасителя. При закоксованности дроссельной заслонки есть смысл ее демонтировать и промыть весь узел.

Сборка системы вентиляции:

  • Перед сборкой системы замените уплотнительные кольца маслоотделителя и смажьте уплотнения моторным маслом
  • Установите маслоотделитель на блок двигателя и закрепите его болтами
  • Затяните болты до момента 2,0 кгс. м, нижний болт заверните вручную
  • Если при затяжке маслоотделитель смещается или перекашивается, следите за тем, чтобы уплотнения не сошли с шеек на маслоотделителе
  • Оденьте шланги на штуцеры маслоотделителя (не забудьте надеть новые хомуты на шланги)
  • Ориентируйте шланги таким образом, чтобы они без надломов одевались при финишном монтаже на противоположные штуцеры.
  • Затяните хомуты на штуцерах
  • Если требуется замена прокладки впускного коллектора, лучше поменять ее на оригинальную
  • Выкрутите нижние 5 болтов крепления впускного коллектора.
  • Поменяйте прокладку впускного коллектора на новую
  • Наживите на 5-6 оборотов нижний ряд болтов крепления впускного коллектора
  • Пропустите шланг вентиляции (если он есть) между вторым и третьим воздушными каналами коллектора
  • Осторожно, не повредив прокладку, наденьте впускной коллектор на нижний ряд болтов крепления
  • Затяните болты крепления коллектора 2,0 кгс. м.
  • Соберите топливную магистраль и затяните первую ступень на 1,0 кгс.м., вторую ступень доверните на 75 град.
  • Заверните болт крепления нижнего кронштейна поддержки впускного коллектора
Некоторые "умельцы" вообще выбрасывают этот кронштейн как лишнюю деталь. Но этого делать категорически нельзя, так как вес коллектора достаточно большой и со временем он начнет "болтаться", появится подсос воздуха после массметра, начнут "прыгать" обороты на ХХ от 600-1500 об. и т.д.
  • Устанавите трубку масломерного щупа и прикрутите кронштейн крепления масломерного щупа к коллектору
  • Соедините все патрубки, оденьте "хобот" на корпус дроссельной заслонки
  • Затяните все хомуты и проверьте прочность крепления всех элементов
  • Подключите разъемы к форсункам и клапану ХХ.
  • Проверьте правильность сборки еще раз, подключите АКБ и запустите двигатель

Очистка системы вентиляции картера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Система вентиляции картерных газов – она присутствует во многих бензиновых автомобилях, за счёт неё экология не сильно загрязняется и все отработанные газы посылаются обратно в двигатель автомобиля на догорание, в стареньких автомобилях эту систему переделывают сами люди таким образом, чтобы все шланги вентиляции картерных газов выходили наружу (А связано это всё с тем, что двигатель начинает выпускать загрязнённые картерные газы и если они будут лететь обратно в движок, то они его просто душить от этого будут), из-за такого страдает экология сразу предупреждаем, но у двигателя повышается мощность и ему значительно легче дышать будет.

Примечание!
Чтобы почистить систему картерных газов, Вам будут нужны: Отвёртки, ключи всевозможные и пассатижи!

Краткое содержание:

Где находится система вентиляции картера?
Данная система состоит из двух шлангов (Указаны стрелками) и из фильтра, который пропускает через весь грязный воздух, частички масла и тем самым очищает весь воздух от этой дряни, сам фильтр располагается в крышке клапанов (Место расположение указано зелёной стрелкой), более подробно если Вы хотите его увидеть, посмотрите на маленькое фото, он выполнен в виде пакета сеток.

Примечание!
Принцип же работы системы вентиляции таков, при работе двигателя, смесь сгорает и по большей степени все уходит в выхлопную трубу, но все же чуть чуть через кольца поршней пары прорываются и в этом случае в работу уже вентиляция вступает, за счёт неё эти пары выходят сперва по нижнему патрубку вентиляции (Указан синей стрелкой на фото выше), затем очищаются фильтром и переходят уже в очищенной форме в верхний шланг, шланг малой ветви вентиляции (Указан красной стрелкой), и тем самым эти недогоревшие пары, летят обратно в двигатель автомобиля, на повторное сгорание, так и работает система вентиляции!

Когда нужно прочищать систему вентиляции картера?
Когда фильтр забивается грязью, когда шланги засоряются, в двигатель начинает лететь вся эта грязь, чтобы грязь не летела, нужно периодически промывать фильтр и шланги внутри чистить тряпочкой, периодичность эта зависит от того, насколько двигатель изношен, в новых движках первые тыс. 50 вообще даже и нечего лезть в систему вентиляции картера, потому что кольца на поршнях целые и особо много паров через них не прорывает в систему, на подношенных двигателях, по чаще рекомендуем, так как операция эта не долгая и вреда от неё никакого нет, только польза (Завод называет цифру 60.000 тыс. км. пробега, это очень много, если Вы хорошо относитесь к своему автомобиля, то чистите систему гораздо чаще, раз в 30.000 тыс. км. примерно).

Как очистить систему вентиляции картера на ВАЗ 2113-ВАЗ 2115?

1. В начале снимаются шланги, какие именно к вентиляции картера относятся мы уже в начале статьи говорили, так вот их снять будут нужно и внутри промыть и тряпочкой протереть (Снимаются шланги легко, они хомутами крепятся), если шланги все потресканные, то рекомендуем их сменить на новые.

2. Теперь кончик троса дроссельной заслонки от сектора дроссельного узла отсоедините, более подробно как это сделать, Вы найдёте в статье под названием: «Замена троса дроссельной заслонки», там будет пункт 1 и в нём 4 фотографии, Вам именно 2 и 3 нужна и описание к ним прочтите.

3. Затем гаечным ключом или накидным (Чем удобней, резьбу главное не сорвите), выверните два болта которые к ресиверу кронштейн троса дроссельной заслонки крепят (см. фото 1) и отложите кронштейн вместе с тросом в сторонку, чтобы не мешал он, после чего отверните две гайки которые крышку Головки Блока Цилиндров крепят (см. фото 2), снимите находящиеся под ними металлические шайбы, резиновые втулки (см. фото 3) и в завершение, снимите саму крышку с головки блока цилиндров.

Примечание!
Снятые резиновые втулки проверьте, по необходимости замените на новые если они порваны будут или потеряют свою эластичность, кроме того под крышкой Головки Блока который у Вас снята, будет располагаться резиновая прокладка, она в любом случае подлежит замене на новую, даже если старая ещё по вашему мнению находиться в неплохом состоянии!

4. Как только крышка будет снята, переверните её и внутри неё Вы найдёте два болта, которые крепят корпус маслоотделителя, данные болты будет нужно выкрутить (см. фото 1) и снять корпус (см. фото 2), затем извлеките сам маслоотделитель (Мы его ранее просто фильтром называли) и промойте все его сетки при помощи бензина хорошенько, а так же крышку ГБЦ промойте от налипшей на неё грязи, ну и всё, можете обратно ставить маслоотделитель на своё место, но только при установке, сориентируйте его так, как это на фото 3 и 4 показано чуть ниже.

Дополнительный видео-ролик:
Если решите вывести шланг вентиляции картера в атмосферу (К примеру двигатель износился и тем самым вентиляции душит Ваш мотор), то просмотрите ролик ниже, в нём как раз говориться как это сделать, а так же в нём рассказывается про небольшую доработку, благодаря которой, в двигатель будет лететь исключительно чистый воздух и частички масла туда с гораздо большей вероятностью не попадут.

Очистка системы вентиляции картера Лада Приора

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания

Из-за этого давление газов внутри двигателя повышается, и появляются течи масла через уплотнения.

Для того чтобы избежать этого, периодически очищайте и промывайте систему.

Очистку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Очищайте систему вентиляции картера перед каждой заменой масла.

Для того чтобы очистить систему вентиляции нужно снять впускной коллектор воздуха, крышку головки цилиндров.

Для этого:

Подготавливаем автомобиль для выполнения работы. Открываем капот и отсоединяем минусовую клемму аккумулятора.

Снимаем защитный экран двигателя.

Отсоединяем и отводим в сторону трос привода дроссельной заслонки.

Отсоединяем колодки проводов от катушек зажигания.

Отводим жгут проводов в сторону.

Разрезаем или расстегиваем хомут крепления жгутов проводов системы управления двигателем

Отстегиваем колодку проводов от датчика фаз.

Снимаем дроссельный узел, не отсоединяя от него шланги.

Соединение дроссельного узла уплотнено резиновой прокладкой

Ослабляем затяжку хомута шланга подвода разряжения к вакууму

Несмотря на то, что впускной трубопровод и дроссельный узел имеют отличия от тех же узлов, применяющихся на других модификациях автомобиля, снятие дроссельного узла выполняется аналогично.

Отсоединяем шланг подвода разряжения.

Ослабляем затяжку хомута шланга вентиляции картера

Отсоединяем шланг вентиляции картера от патрубка на крышке ГБЦ

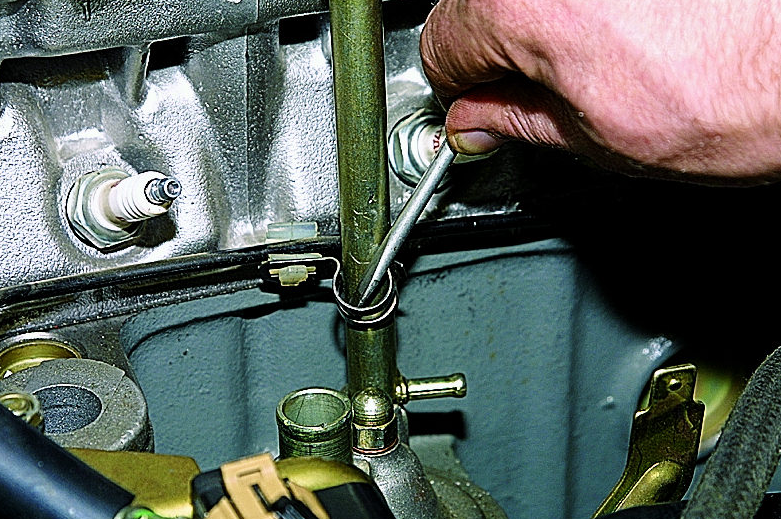

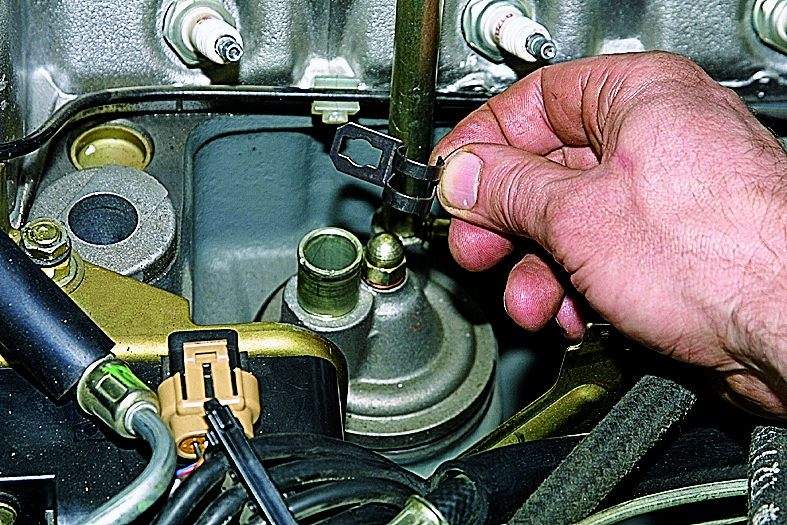

Ослабляем затяжку самореза крепления направляющей трубы щупа уровня масла

Головкой на 10 откручиваем две колпачковые гайки верхнего крепления впускного трубопровода к крышке ГБЦ

Головкой на 13 откручиваем два болта и три гайки нижнего крепления впускного трубопровода

Места крепления впускного трубопровода к головке блока цилиндров (рисунок 14, шпильки В и отверстия А под болты) показаны стрелками (впускной трубопровод, топливная рампа и форсунки для наглядности сняты)

Снимаем катушки зажигания первого, второго и третьего цилиндров.

Выводим впускной трубопровод из-за жгута проводов

Снимаем впускной коллектор вместе с направляющей трубкой щупа уровня масла.

После этого снимаем крышку головки блока цилиндров.

Крестовой отверткой ослабляем затяжку хомута малого шланга вентиляции картера

Отсоединяем шланг

Крестовой отверткой ослабляем затяжку хомута шланга большого шланга вентиляции картера

Снимаем шланг

Ключом на 10 отворачиваем болт крепления кронштейна жгута проводов

Ключом на 10 откручиваем болт крепления кронштейна колодки жгута проводов форсунок

Головкой на 8 откручиваем 14 болтов крепления крышки головки болтов

Поддеваем крышку отверткой за выступ

Снимаем крышку головки блока цилиндров

Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите.

Прочистьте отверстия штуцеров и патрубков для подсоединения шлангов

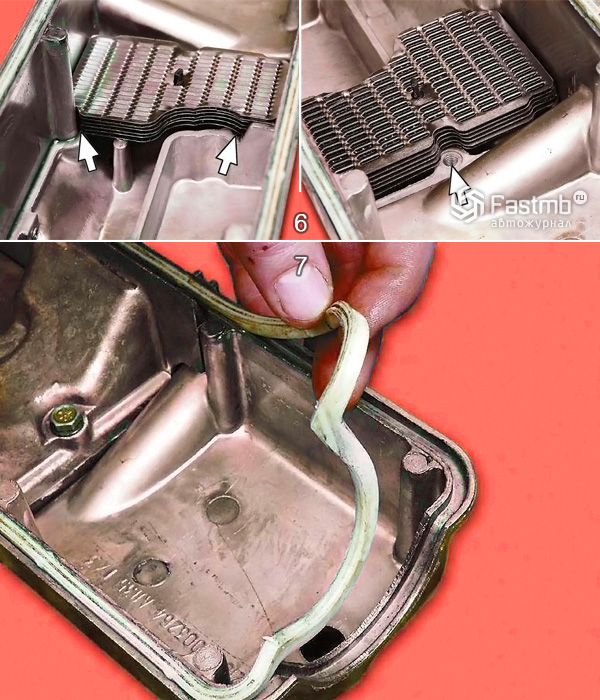

Выворачиваем шесть болтов крепления сепаратора с внутренней стороны крышки головки цилиндров.

Снимите сепаратор

Сожмите пассатижами фиксаторы маслоотражателя сепаратора, выньте маслоотражатель из маслоотделителя.

Подденьте аккуратно отверткой резиновое уплотнительное кольцо и снимите его

Сильно обжатое или потерявшее эластичность кольцо замените новым.

Перед установкой крышки головки блока очистите (от старого герметика) и обезжирьте привалочные поверхности головки блока цилиндров и крышки головки блока.

Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

Установите шланги и детали в порядке, обратном снятию.

Шевроле ланос. очистка системы вентиляции картера. chevrolet lanos | Ремонт авто

Рубрика: Lanos

Опубликовано 31.08.2018   ·   Комментарии: Комментарии к записи Шевроле ланос. очистка системы вентиляции картера. chevrolet lanos отключены  ·   На чтение: 5 мин


Lanos 1.5 троит — бюджетное лечение — Раскоксовка


Обычно сапун представляет собой небольшой короб квадратной формы, к которому присоединены два патрубка. Вам необходимо открутить небольшую гайку на самой шпильке, но не до конца, так как обратно надеть ее, не снимая поддон, невозможно.

Почему через сапун выдавливает масло: как устранить неисправность. Достаточно распространенной проблемой на многих автомобилях отечественного…

Как правило, из строя выходит клапан, забивается проходное отверстие в сапуне и т. Это значит, что газы из камеры сгорания проникают через уплотнение в картер двигателя, после чего там создается слишком высокое давление. Для более точного определения следует осмотреть свечи зажигания или только одну свечу на проблемном цилиндре.

Также проверяется уровень масла по щупу. В самом начале нужно отсоединить трубки от крышки клапанов, сапуна и патрубка воздуховода. Под ней вы увидите маслоотбойник, который закреплен при помощи шпильки.

В данном случае небольшое давление может иметь место. Если сапун забит, и чистка не принесла результата, то проверьте кольца — они залегли.

Профилактика Клапана рециркуляции выхлопных газов EGR nexia

Перед проверкой обязательно прогрейте двигатель и подключите компрессометр. При недостаточном значении измеряемой величины нужно принять меры по устранению причины.

Lanos 1.5 троит — бюджетное лечение — Раскоксовка

Как прочистить сапун Каждый заботливый автолюбитель внимательно следит за техническим состоянием своего железного и старается своевременно производить мелкий ремонт и профилактические работы. Например, необходимо очищать сапун по мере его загрязнения, так как с его помощью газы удаляются из картера двигателя. В автосервисе за эту нехитрую процедуру с вас попросят немалую сумму.

Однако зачем платить за то, что вполне можно сделать самому? Вам понадобится Хлопчатобумажные перчатки, гаечные ключи, отвертки, проволока.

Инструкция 1 Для начала выберите место, где вы будете производить процедуру очистки. Если погода сухая, то все можно сделать прямо на улице.

Но все же лучше найти гараж с хорошим освещением. Установите автомобиль на стояночный тормоз.

Откройте капот и найдите сапун. Для этого можно воспользоваться руководством по эксплуатации вашего автомобиля , где должно быть подробно расписано строение подкапотного пространства. Обычно сапун представляет собой небольшой короб квадратной формы, к которому присоединены два патрубка.

Один из патрубков соединяет сапун с моноинжектором, второй — с воздушным фильтром.

Не забудьте обесточить бортовую систему электропитания. Для этого снимите отрицательную клемму с аккумулятора.

Это необходимо для того, чтобы избежать замыкания и удара током. Сняв воздушный фильтр, вы увидите впускной коллектор, его необходимо снять. Под впускным коллектором вы увидите сапун, который как правило крепится на два болтика.

Демонтируйте с него крышку. Под ней вы увидите маслоотбойник, который закреплен при помощи шпильки. Вам необходимо открутить небольшую гайку на самой шпильке, но не до конца, так как обратно надеть ее, не снимая поддон, невозможно. В подобной ситуации следует проверить уровень смазки и привести его в норму при обнаружении проблем.

Гонит масло через сапун: Для проверки нет необходимости разбирать силовой агрегат. Становится понятно, что на начальном этапе следует оценить состояние сапуна, убедиться в его работоспособности и прочистить устройство в случае такой необходимости. Также проверяется уровень масла по щупу.

Если с уровнем все в порядке и отсутствуют другие дополнительные признаки неполадки, тогда оптимально заменить сапун на заведомо исправный. Убедившись в том, что сапун исправен и вентиляция находится на приемлемом уровне, потребуется произвести ряд замеров и оценить состояние ЦПГ.

Как уже было сказано, причиной могут быть вышедшие из строя кольца, то есть понадобиться промерить компрессию в двигателе.

Рекомендуем также прочитать статью о том, как правильно мерить компрессию в цилиндрах. Из этой статьи вы узнаете о том, для чего, каким образом и при помощи каких инструментов осуществляется данная процедура для получения точных данных.

Также на необходимость замерять компрессию может дополнительно указать и цвет выхлопных газов. Для проверки достаточно завести мотор, после чего оценить выхлоп. Во время проверки компрессии нужно замерять показания в каждом отдельном цилиндре.

Шевроле Ланос Chevrolet Lanos ремонт чиним проблему с оборотами

При нормальном состоянии ЦПГ компрессия должна быть на отметке от 11 МПа и выше рекомендуется ознакомиться в технической литературе применительно к конкретному типу ДВС. В случае обнаружения разбега по показаниям в цилиндрах отличия не должны превышать 1 МПа. Явное снижение компрессии даже в одном из цилиндров вполне может указывать на то, что происходят утечки газов, в результате чего масло идет через сапун.

Следует добавить, что компрессия также может снизиться в результате проблем с клапанами. Для более точного определения следует осмотреть свечи зажигания или только одну свечу на проблемном цилиндре. Наличие обильного серо-черного маслянистого нагара является признаком неисправностей, связанных с цилиндропоршневой группой.

Если же компрессия низкая, но на свече нет нагара, тогда вероятны проблемы с клапанами ГРМ. Отсутствие снижения компрессии укажет на то, что дальнейшие проверки будут связаны с системой вентиляции. Способ проверки данной системы будет рассмотрен на примере отечественной модели ВАЗ На других авто могут встречаться некоторые индивидуальные особенности, но общий принцип будет похожим. В самом начале нужно отсоединить трубки от крышки клапанов, сапуна и патрубка воздуховода.

Затем следует оценить степень их загрязнения. Если трубки забиты или грязные, тогда их можно прочистить очистителем карбюратора или бензином. После понадобится продуть их сжатым воздухом или высушить естественным образом. Далее нужно добраться до маслоотделителя, выкрутив фиксирующие болты и сняв его крышку.

После этого извлекается сам маслоотделитель.

Что означает сапун в автомобиле, и для чего он используется

Глубоко убеждён, Дорогие Друзья, что всякое творение рук человека одухотворяется от него подобно тому, как он сам некогда был одухотворен от своего Создателя. Так и всё, что создаем мы, начинает жить своей собственной жизнью. Даже технические системы, созданные нашими руками, обладают такими признаками жизни как чувствительность: например, болометр – маленькая платиновая пластинка, так чувствителена, что реагирует на изменение температуры всего лишь в одну стомиллионную градуса, достаточно коснуться пальцем стальной проволоки, что бы в ней появился электрический ток, металлы способны стареть и уставать так же, как и живые существа (Св. Лука Войно-Ясенецкий: "Дух, душа и тело"). Дух жизни пребывает во всем, особенно в технике, в которую мы вкладываем часть и своей Души. Естественно, что все имеющее Душу, все, что чувствует и развивается имеет свою историю. Вообще, о любой гаечке или болтике можно написать многотомный труд, поэтому, в рамках драйвовской статьи невозможно написать полную историю той или иной машины или даже маленькой детали, можно написать лишь только выдержку из их их истории, и сегодня, я перескажу Вам маленькую выдержку из истории сапуна …
Речь пойдет только о истории появления и развития тех сапунов, что являются частью так называемой системы вентиляции картерного пространства ДВС (о которой подробно будет сказано ниже). Итак, с того времени, как затарахтел первый поршневой ДВС Ленуара

Двигатель Ленуара 1859 год.

и по сей день, ни одному инженеру не удалось уплотнить поршень в цилиндре так, что бы газы (сжимаемые и расширяющиеся), не прорывались бы через уплотнения наружу портя воздух. Но, видимо, в те времена, все находились под таким впечатлением от диковинного устройства, что просто не замечали этой особенности. Была и ещё одна причина полного отсутствия систем вентиляции картера на первых двигателях - отсутствие герметического картера и масленого поддона как такового:

Двигатель постоянной готовности Брайтона 1872 год.


Его Величество - Бенц! 1886 год.


Самая полная вентиляция картерного пространства))) 1897 год контра-мотор Бенца

Первым производителем, который в 1896 году серийно стал применять на своих моторах закрытый картер с наполненным маслом поддоном, стал Дион-Бутон. При этом производитель столкнулся с проблемой: что бы поршень при ходе вниз не поднял давление настолько, что вылетели бы сальники, а при обратном ходе не всасывал пылюку была организованна отдушина с обратным клапаном, которая, заодно, стравливала прорвавшиеся в картер газы:


Y - отдушина с обратным клапаном - первая в мире система вентиляции картера!

Такие отдушины, но без клапанов, появились и на четырехцилиндровых моторах, где скачки давления из за опускания двух поршней уравновешиваются подъёмом двух других. Эти отдушины имели тройную функцию: отводили картерные газы, очищали их от брызг масла (они были настолько длинны, что масло осаждалось на их стенках без всякой дополнительной фильтрации газов, лабиринтов и циклонов), служили маслозаливными горловинами:


В - трубки отвода картерных газов с мелкоячеистыми сеточками. Хммм…, что-то напоминает …


Ах да! Всё новое - хорошо забытое старое)))

И на этом, эволюция систем вентиляции картера замерла на 40 лет. Даже авиация не внесла в данную систему практически никаких особенно новых идей, разве что:
1) На самолетах и гоночных автомобилях трубку, из которой картерные газы выходят в атмосферу, стали обрезать под углом 45 градусов и выводить срезом назад в набегающий поток от воздушного винта или просто в тот его напор, что возникает при стремительном движении транспортного средства. Так расчитывали достигнуть, в некоторой степени, их отсос из картера (эжекцию).


Мотор советского пикирующего бомбардировщика: система вентиляции картера выделена красным и состоит из трубок, берущих картерные газы из под крышек клапанных механизмов двух верхних цилиндров звезды, фильтрующиего бачка (сливающего пойманное масло к насосу) и эжектирующей трубки с косым срезом, посредством коей газы и эвакуируются в атмосферу.

И это не было простым капризом или веянием моды - о тлетворном воздействии картерных газов (как и выхлопных газов вообще) на свойства масла было известно с самой ранней поры появления первых ДВС. Ещё на заре 30-х в своей замечательнейшей книге "Der moderne kraftwagen " ((нем.) Современный автомобиль) М. Петер писал "… горячие выхлопные газы дурно влияют на смазочное масло, ухудшая ero смазочные свойства и загрязняя ero. В особенности это сказывается тогда, когда двигатель вследствие неполноты сгорания топлива начинает дымить". В чем же заключается это вредное влияние? Дело в том, что нефть имеет в себе примеси серы, потому выделяемые из неё солярка и бензин, несмотря на очистные меры, тоже имеют в себе долю этих примесей. При сгорании топлива в цилиндре, соединения серы вместе с газами просачиваются в картер, а там, смешиваясь с парами воды (которых в картере всегда в избытке - тот же конденсат) образуют серную кислоту - страшнейшего врага металлов и резин. Хотя даже и без соединений серы картерных газах вполне достаточно гадостей.
2) Для очистки картерных газов от масленого тумана и брызг стали применять хитрые циклоны и сложные фильтры. Делали это не для того, что бы защитить окружающую среду - нет, нет (такое время ещё не настало), а банально - что бы при резких маневрах автомобиля или крутых виражах самолета масло не терялось, а уловленное фильтром, возвращалось обратно в картер. Вот пример такого авиационного фильтра картерных газов, изображение которого, взято из отменной старой книги о авиамоторах (ещё поршневых) В. Рыбальчика, С. Полякова и В. Герасименко :


Думаю, что принцип его действия достаточно понятен без каких-либо пояснений.

Военной же промышленности развитие систем вентиляции картера обязано ещё одним важным нововведением (на этот раз кардинальным). А именно - при разработке бронетехники, конструкторы столкнулись с необходимостью размещать двигатель в тесном забронированном объёме, часто общем с тем объёмом, где размещен экипаж. И если выхлопные газы ещё как-то удавалось более или менее чисто выбросить наружу (благо в выхлопном тракте не так много мест, кои необходимо тщательно герметизировать), то с картерными газами вышла целая история - как ни старались, тем не менее они всегда находили среди многочисленных соединений, стыков, сальников и не плотностей двигателя места, где возможно было прорваться наружу. И если в обычном легковом автомобиле (при наличии достаточной вентиляции моторного отсека и отдельности его от салона) на это можно было закрыть глаза, то в броневике, где механик-водитель сидел чуть-ли не "верхом" на моторе да ещё и в наглухо закрытой бронекоробке, мириться с таким положением дел было себе дороже. Не облегчало жизнь и наличие вооружения, которое, при стрельбе, наполняло боевое отделение своей долей угарных газов. Доходило до того, что в жаркий летний день, находясь в эдакой духовке, над раскаленным мотором, некоторые члены экипажа просто угорали и падали в обморок. Выход из положения подсказали строители укрытий от химического оружия и бомбоубежищ, в которых, дабы не пустить ядовитые газы внутрь, сквозь малейшие и неизбежные неплотности, искусственно поднимали давление. Конструкторы же бронетехники, что бы не выпустить ядовитые газы из картера двигателя в боевое отделение (сквозь неизбежные неплотности), стали, наоборот, понижать давление в газов в картере, относительно давления воздуха в боевом отделении. Обычно, этого достигали сообщением полости картера с полостью воздушного фильтра (где при работе двигателя образовывалось немного пониженное давление) с помощью простого резинового шланга. Именно так поступили с двигателем гениального и легендарного советского легкого броневика времен Великой Отечественной войны БА-64 :


Интересно, что двигатель ГАЗ-ММ автомобиля ГАЗ М1, который применялся на броневике, в "легковом" исполнении, этой системы не имел, стало быть, БА-64 стал первым советским автомобилем (бронеавтомобилем) серийно снабжавшийся тем, что в последствии назовут "закрытой системой вентиляции картера" (Е. Прочко. Бронеавтомобиль БА-64. Амфибия ГАЗ-011. М.: Цейхгауз, 2006г., С.6) - именно о ней у нас и пойдёт речь в дальнейшем. Американцы же, считают, что закрытая система вентиляции картера PCV (Positive crankcase ventilation) появилась во время Второй Мировой войны на танках в связи с необходимостью форсирования ими глубоких бродов. В таком случае, простая (открытая) система вентиляции не способна исключить попадания вод в картер, в то время как её замыкание на двигатель полностью решало эту проблему. Тем не менее, на конструкцию производимых двигателей легковых и грузовых автомобилей все эти военные приспособления не имели решительно никакого влияния и никогда бы не возымели, если бы не сама природа, а именно: в конце 50-х годов в США - стране с самым высоким на то время уровнем автомобилизации, столкнулись с проблемой. Над многими городами, особенно в "теплых" штатах (например, Калифорнии) стали сгущаться облака смога. Было трудно дышать, ядовитые газы вызывали рези в глазах, головные боли, страдали дети. Свойства этих смогов, их состав и образование были тайной, приподнять завесу коей сумел доктор А. Ж. Хааген-Смит ,


Доктор Арье Жан Хааген-Смит.

который исследуя калифорнийский смог пришел к выводу, что одной из ключевых причин его образования являются картерные газы, "смоготворность" коих даже выше, чем у выхлопных. Нужно было срочно найти способ ликвидации этой проблемы и компания GM, построившая во время войны много бронетехники, для того что бы не допустить попадания вредных газов в атмосферу предложила вернуться к старой "танковой" системе. После ряда опытов, система доказала свою эффективность в борьбе с этим вредным явлением и уже с 1961 года закрытая вентиляция картера стала обязательной для всех новых автомобилей, продаваемых в Калифорнии, с 1964 - по всей Северной Америке, а затем и во всем мире. С тех пор, системы вентиляции картеров стали "официально закрытыми".
С этого момента, закрытая система вентиляции картера начала своё триумфальное шествие и получила самое широкое распространение в конструкциях двигателей. И наиболее удивительно здесь то, что оно объясняется вовсе не любовью моторостроителей к окружающей среде! Не-нет, дело в том, что в ходе эксплуатации выяснилась ещё одна приятная особенность этих систем: с ними увеличивался срок службы масла, а стало быть, и ресурс двигателя, а это уже не экологический, а экономический эффект!
Именно этот, как тогда выражались "народохозяйственный" эффект увеличения срока службы мотора (а стало быть и большей пользы, которую он может принести без дополнительных затрат) привлек к закрытым системам вентиляции взоры советских конструкторов и инженеров, один из которых - И. Г. Ананьев, написал замечательное исследование - "Вентиляция картера карбюраторных двигателей" равных которому по глубине и полноте изученности, на русском языке, я не встречал. Настоятельно рекомендую всем, кого волнует поднятая тема, ознакомиться с этим трудом (найти его в свободном доступе вы сможете на сайте РГБ ). Особенно он будет полезен для тех автолюбителей, которые в целях тюнинга или в каких либо иных собираются "выбросить" шланг сапуна "на улицу" - прочитав его они смогут понять все выгоды и недостатки этого решения и определить каждый для себя - нужно ли это именно ему. Я не стану пересказывать содержание исследования инженера Ананьева, а сразу перейду к его (весьма любопытным!) выводам. В те времена (50-60-е годы) среди систем вентиляции картера (как открытых так и закрытых) господствовали системы с так называемой "продувкой" картера свежим воздухом. Дело в том, что согласно господствующим тогда воззрениям, для возможно меньшей порчи масла, картерные газы следует не просто "высосать" но и "вдуть" на их место свежий воздух, т. е. обеспечить их подлинную "вентиляцию". Такая система применялась на двигателе 21-й Волги как с открытой системой вентиляции так и с закрытой:


Картерные газы высасывались либо трубкой с косым срезом при движении автомобиля, либо постоянно за счет разрежения в специальном эжекторе установленном в жерле карбюратора. Свежий воздух поступал в картер через отдельный маленький фильтр, либо через общий с системой питания.

Таим образом в картере создавали легкий "сквознячок", который по мнению главного конструктора Горьковского завода А.А. Липгарта , даже способствовал некоторому внутреннему охлаждению картера и масла в нем. Достаточно взглянуть на изображения двигателей тех лет, что бы понять, что система вентиляции картера с продувкой оного была господствующей во всех конструкциях:


Моторы тех лет…

Так, же, вентиляция картера с продувкой применялась на двигателях автомобилей ГАЗ-53 (открытая и закрытая в зависимости от модификации), ЗИЛ-130 и даже на первых ВАЗах. Так вот, результаты исследования Ананьева, убедительно продемонстрировали, что плюсы этой системы (долгое сохранение маслом свежести) практически полностью нейтрализуются минусами - его повышенный унос во впускной тракт этим самым "сквозняком", более высокая сложность и требовательность к обслуживанию. Поэтому, Ананьев пишет: "Трубка для подвода воздуха в картер должна быть упразднена, а сапун герметически закрываться!" Так, что в последствии, основываясь на данных именно этого исследования, была отсечена приточная трубка и фильтр системы вентиляции картера у ВАЗ-2101 и её многочисленного потомства.
В дальнейшем, развитие пошло именно по этому пути и новые модели ВАЗа и АЗЛК конца 70-х - 80-х годов имели закрытую систему вентиляции картера без притока уличного воздуха. Общий принцип всех этих систем сводился к вышеописанному, различия заключались лишь в технических особенностях:
1) Из какой точки двигателя производился отбор газов (чем выше она тем менее отобранные газы требуют специальной фильтрации):

Поэтому, низкорасположенный (почти у самых шатунов) забор картерных газов на двигателях классических ВАЗов требует наличие мощного центробежного фильтра.


В то время, как забор с наивысшей точки (из-под клапанной крышки) требует лишь небольшого фильтрика, легко умещающегося в маслозаливной горловине.(АЗЛК)

Так же, отбор газов из под клапанной крышки может быть обусловлен и тем обстоятельством, что в обратном случае, когда этот отбор происходит так как у классических ВАЗов, вредные газы могут застаиваться под клапанной крышкой, приводя к коррозии местных стальных изделий. Но и отбор непосредственно из картера тоже имел свои преимущества и, поэтому, уже на двигателе ВАЗ 2108 решили убить одним выстрелом сразу двух "ушастых спринтеров", организовав отбор картерных газов как сверху так и снизу блока:

2) Куда вводятся картерные газы до карбратора - перед воздушным фильтром:

Система вентиляции картерных газов двигателя автомобиля Москвич-408, цитата из руководства по эксплуатации: Прорывающиеся через неплотности поршневых колец отработавшие газы и пары бензина поступают из картера 1 через патрубок 6 (вваренный в крышку головки блока цилиндров), резиновый шланг 7 и патрубок 8 в центральную трубу воздухоочистителя. Вследствие этого картерные газы проходят через масляную ванну, через капроновый фильтрующий элемент и только после этого вместе с воздухом, засасываемым в воздухоочиститель, поступают в карбюратор 3 и далее во впускной трубопровод 2. Смолы, находящиеся в картерных газах, задерживаются н воздухоочистителе, чем предотвращается возможность их отложения на деталях карбюратора.

или за ним:


Карбюраторные ВАЗы

Обратите внимание, что в период господства контактно-масляных фильтров картерные газы предпочитали вводить перед этими фильтрами безо всякой предварительной очистки, т.к. считалось, что сам по себе контактно масляный фильтр может служить отличным фильтром не только воздуху, но и картерным газам. Когда появились сухие бумажные фильтрующие элементы, которые раскисали из за масляных брызг идущих вместе с картерными газами, стали использовать их (газов) дополнительную очистку и вводить только в зафильтровое пространство. Так же, для устранения эффекта засмоления карбюратора, в некоторых системах, картерные газы вводились позади него (по ходу движения потока) прямо в коллектор. А так как разрежение в коллекторе было слишком велико "когда не надо", то системы снабжали дополнительным дросселирующим клапаном (см. систему вентиляции картера ЗИЛ-131):

Так же, существуют и системы смешанного типа, где пытаются совместить выгоды от ввода газов перед карбюратором с выгодами от их ввода за ним (таковы например системы Ваз 2101-07, а так же ВАЗ 2108 и д.р. (см. соответствующие рисунки)).
3) Наличие дополнительных устройств, например - пламягасителя. Дело в том, что вместе с отработавшими газами в картер прорывается горючая смесь, образуя там "взрывоопасный коктейль". Следовательно, если в карбюраторе произойдёт хлопок, то фронт пламени, по шлангу, может достигнуть картера и спровоцировать возгорание находящейся в нем горючей смеси и масленых паров. Конечно, серьёзно это двигателю повредить не может, но всякое пламя в картере приводит к быстрой порче масла, что нежелательно, поэтому в шланг отвода картерных газов на многих автомобилях ставят эти устройства:

Эта проволочная спиралька - всем известный пламягаситель ВАЗ. Он пускает распространение фронта племени по спирали, делая его путь длинным и отбирает у него часть теплоты, чем совершенно его гасит.

Таковы особенности систем вентиляции картера, применяемых на многих современных моторах и поныне. Исчезновение карбюратора, обусловленное естественным ходом исторического процесса, практически никак на них не повлияло. И если Вы взглянете на любой из современных впрысковых моторов, то увидите на нем систему вентиляции, основанную на всё тех же, вышеописанных, принципах. Конечно же, на различных марках и моделях автомобилей (особенно иностранных), часто применяются значительно усложненные вариации этих систем, снабженные обилием датчиков, электрических клапанов и регуляторов и если бы я стал описывать их, то эта статья (итак неприлично распухшая), разрослась бы до страшных размеров.
А что же дизели, спросите Вы?
С первого взгляда, можно подумать, что развитие систем вентиляции картеров дизелей не должно радикально отличаться от пути развития систем вентиляции картеров бензиновых двигателей. На самом же деле это не так. Нельзя сравнивать условия работы масла в картере дизеля с условиями работы масла в картере бензомотора, так как у дизеля они несравненно легче:
1. В силу особенностей смесеобразования, в картер дизеля не прорывается рабочая смесь, а стало быть, солярка не действует разжижающе на масло.
2. Дизели работают с большим переизбытком воздуха и высокой степенью сжатия, поэтому, количество чистого уличного воздуха в составе их картерных газов намного выше (и они не такие концентрированные) т.е. при работе дизель может как бы продувать свой картер сам за счет большого количества воздуха, прорывающегося туда при такте сжатия.
Именно поэтому, системы вентиляции картерных газов грузовых и тракторных дизелей представляли собой всего-навсего обыкновенную трубку, выведенную из картера под днище. Соединяли её с впускным коллектором лишь в автобусных и легковых дизелях, так же это стали делать в последнее время на всех дизелях, под давлением экологического законодательства.
Вот, и всё, что мои умения позволяют выговорить в рамках драйвовской статьи. Безусловно, вне её поля зрения, оказался колоссальный пласт интереснейших систем, таких как системы вентиляции картера с избыточным давлением, кои применялись на советских и американских двухтактных дизелях, удивительные современные системы, которые скоро обзаведутся собственными микропроцессорами, а так же идеи и перспективные разработки из этой области. Как видите - я осветил лишь вершину айсберга, а исследовать всю колоссальную громаду и удивиться ей Вы можете сами, отправившись в путешествие по завораживающему миру техники…
В Добрый путь!

Для Вас старался - Kolhoz-nicK.

2 года

Сапун на двигателе (дыхательный клапан) - устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера .

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т. п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Где устанавливается сапун


Сапуны на автомобиле устанавливаются:

  • в самом двигателе;
  • в устройстве КПП;
  • в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун


Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

Похожие статьи

Почему через сапун выдавливает масло: как устранить неисправность. Достаточно распространенной проблемой на многих автомобилях отечественного и...

Многих начинающих водителей интересует, что такое сапун двигателя. Ведь часто можно встретить в рекомендациях по уходу за автомобилем упоминания об этой части мотора. Также сапун может играть довольно серьезную роль в диагностике некоторых проблем с силовым агрегатом. При проблемах с ним могут возникать различные негативные последствия для двигателя. Поэтому владельцу машины следует знать все особенности его строения. А также знать и уметь проводить профилактику неисправностей этого элемента мотора.

Это может уберечь вас от более дорогостоящего ремонта. По сути, сапун, хоть и кажется не слишком значительной деталью, на практике имеет огромное значение для здоровья силового агрегата.



Предназначение
Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни. При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун.

Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.



Строение
Сапун является, по сути, клапаном, стравливающим воздух из двигателя. При повышении давления он начинает пропускать через себя некоторое количество газов. Чем больше давление, тем большее количество воздуха может пройти через него. Для избегания попадания атмосферного воздуха внутрь, клапан способен пропускать только в одном направлении. Но на некоторых автомобилях этот процесс является обоюдным. В таких версиях в клапане установлен фильтр, не дающий пыли попасть внутрь мотора.

Чаще всего сапун расположен рядом с маслозаливной горловиной. Значительно реже можно встретить варианты с расположением его сбоку от блока цилиндров. От выходного патрубка идет шланг, подключаемый к корпусу воздушного фильтра. Такая компоновка характерна для всех автомобилей. Может различаться только небольшими нюансами, обусловленными особенностями кузова. Иногда имеется 2 патрубка, в таком случае второй шланг присоединяется к инжектору.

Неисправности . Самой частой причиной проблем с сапуном является его засоренность. Проявляется это путем выдавливания масла через любые доступные отверстия. Чаще всего страдают сальники коленвала. Именно через них обычно проходит масло. Намного реже встречается продавливание смазки через свечи или под клапанную крышку. Также часто может выбивать щуп.

При повышении давления его «отстреливает» с характерным хлопком. Удар может быть настолько сильным, что останется отметина на капоте. При появлении любых этих признаков нужно прочистить клапан сапуна.


Чистка
Для прочистки нужно снять сапун. После чего очищают его. Производится эта работа в несколько шагов:

  • Производятся подготовительные работы – снимаются шланги. На некоторых моделях потребуется демонтаж воздушного фильтра;
  • Откручивается крышка сапуна. Она может крепиться на 2 или 4 болтах. После снятия ее следует осмотреть на предмет повреждений;
  • Откручивается гайка, находящаяся на шпильке крепления маслоотбойника. На некоторых моделях не рекомендуется снимать ее целиком, одеть обратно ее будут мешать различные элементы конструкции;

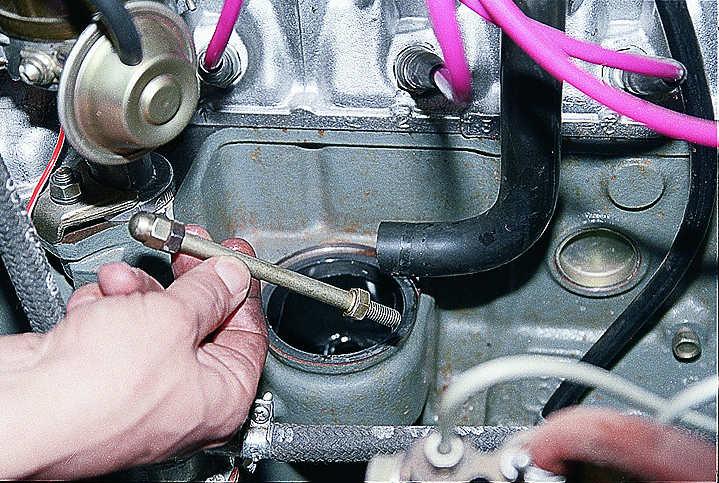

  • Прочищают трубку с помощью шомпола. Его можно изготовить из обычного куска проволоки. Возле наружного конца расположен «ершик» его также следует прочистить;
  • Производится обратная сборка сапуна.

После проведения работ необходимо проверить их качество. Для этого заводят двигатель, открывают маслозаливную горловину и накрывают ее полиэтиленовой пленкой. При правильно вычищенном сапуне пленка не должна приподниматься.

Заключение . В автомобильном моторе постоянно происходят различные процессы. Чтобы не испытывать затруднений с диагностикой проблем водителю желательно знать, что такое сапун двигателя. Ведь этот элемент важен для надежной работы силового агрегата. Иногда его рекомендуется чистить от скопившегося там масла. Особенно важно делать это перед зимой. Иначе система вентиляции картера откажет у вас во время первых серьезных морозов.

Обсуждение закрыто.

Владельцы старых отечественных авто после нескольких лет владения могут без проблем написать справочник "болезней" той или иной модели автомобиля. Одной из таких "болячек" является неисправность двигателя, при которой моторное масло выдавливает через сапун. Это явление в народе чаще всего называют просто: "гонит масло через сапун" или "выкидывает масло через сапун".

Проблема довольно неприятная и сопровождается большим количеством проблем, связанных с мотором. Именно об этой проблеме, как вы, наверное, уже догадались, мы и поговорим в данной статье. Вы узнаете почему гонит масло из сапуна, по каким причинам это происходит и как решить данную проблему. Поехали.

Как правило проблема актуальна с наступлением холодов, сапун замерзает и масло выдавливает. Проявляется это в виде масляных потеков, которые видны снаружи двигателя. Несвоевременная реакция на данное явление может привести к серьезным поломкам двигателя.

Принцип работы системы вентиляции картерных газов

Для того, чтобы понять почему масло выдавливает из сапуна, предлагаю вкратце рассмотреть принцип работы масляной системы. Не многие знают, но для правильной работы двигателя необходима вентиляция, так как в процессе его работы в картере собираются газы и речь сейчас отнюдь не о выхлопных. Чтобы обеспечить вывод этих газов в старых автомобилях использовалась так называемая система вентиляции картерных газов, которая спустя некоторое время и стала именоваться не иначе как "сапун". При помощи сапуна инженерам удалось реализовать вентиляцию картера и тем самым обеспечить сброс давления, которое образуется во время работы мотора. Однако система оказалась неэффективной, так как вместе с избыточным давлением и газами в сапун проникали мельчайшие частицы масла.

Частично вопрос проникновения "масляной пыли" в сапун удалось решить посредством специальной сеточки, которая улавливает масляные частицы и не пропускает их в сапун. Однако несмотря на это часть масляных испарений все же проникают дальше, создавая определенные трудности для владельцев. Небольшое количество масла проникшего в сапун не считается чем-либо страшным, однако если масло в сапуна гонит в больших количествах, это повод серьезно задуматься о техническом состоянии мотора.

Причины, по которым гонит масло через сапун

  • Износ ЦПГ. При серьезном износе цилиндропоршневой группы (ЦПГ) в частности колец, определенное количество выхлопных газов проникают в картер, в результате чего образуется избыточное давление и как результат начинается маслогон. Масло выдавливает под большим давлением и уже никакая сеточка от этого не спасает.
  • Забит маслоотражатель. В случае нарушения вентиляции масляные испарения начинают идти в обход очистителя, в результате чего масло гонит из сапуна.
  • Воздушный фильтр забит. Забитый фильтр не позволяет мотору "дышать", в итоге забор воздуха происходит из альтернативных источников, в том числе и через сапун, только уже вместе с маслом.
  • . Некоторые автомобилисты не соблюдают требований, указанных производителем и предпочитают лить масло по верхний уровень или выше, мотивируя это тем, что масла много не бывает. В итоге лишнее масло как и полагается начинает работать не в пользу, а наоборот, во вред и часть этого масла выдавливает через сапун, кроме того оно появляется и на воздушном фильтре.
  • Клапан сапуна вышел из строя. Неисправный или заклинивший клапан приводит к тому, что в картер начинают проникать отработанные газы, в итоге давление увеличивается и происходит выброс масла через сапун.

Диагностика неисправностей

  1. Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами. Более детально о том, как определить неисправность по выхлопным газам .
  2. Далее следует проверить компрессию во всех цилиндрах, значение на бензиновых ДВС должно быть в пределах 11-13 МПа. Более подробно о том как проверить компрессию вы можете узнать .
  3. Отсоедините патрубки от крышки клапанов, воздухана и сапуна. Оцените степень загрязнения. Если патрубки сильно грязные или забиты масляным нагаром, воспользуйтесь бензином для очистки или специальным очистителем для карбюратора.
  4. Проверьте состояние маслоотделителя. Открутите требуемые болты, чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой.
  5. Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку, в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.

Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах определите цилиндр с наименьшим значением. Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем. Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.

В заключение...

Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать. Важно следить за тем, чтобы уровень масла был в норме. Как только вы обнаружите, что , следите за его уровнем и постоянно наблюдайте, чтобы он не упал ниже допустимого. Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего. Регулярно следите за состоянием мотора и всех систем, и своевременно производите устранение той или иной неисправности, и ненужных растрат.

Многих начинающих водителей интересует, что такое сапун двигателя. Ведь часто можно встретить в рекомендациях по уходу за автомобилем упоминания об этой части мотора. Также сапун может играть довольно серьезную роль в диагностике некоторых проблем с силовым агрегатом. При проблемах с ним могут возникать различные негативные последствия для двигателя. Поэтому владельцу машины следует знать все особенности его строения. А также знать и уметь проводить профилактику неисправностей этого элемента мотора.

Это может уберечь вас от более дорогостоящего ремонта. По сути, сапун, хоть и кажется не слишком значительной деталью, на практике имеет огромное значение для здоровья силового агрегата.



Предназначение


Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни. При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун.

Также с помощью этого приспособления происходит . Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.



Строение


Сапун является, по сути, клапаном, стравливающим воздух из двигателя. При повышении давления он начинает пропускать через себя некоторое количество газов. Чем больше давление, тем большее количество воздуха может пройти через него. Для избегания попадания атмосферного воздуха внутрь, клапан способен пропускать только в одном направлении. Но на некоторых автомобилях этот процесс является обоюдным. В таких версиях в клапане установлен фильтр, не дающий пыли попасть внутрь мотора.

Чаще всего сапун расположен рядом с маслозаливной горловиной. Значительно реже можно встретить варианты с расположением его сбоку от блока цилиндров. От выходного патрубка идет шланг, подключаемый к корпусу воздушного фильтра. Такая компоновка характерна для всех автомобилей. Может различаться только небольшими нюансами, обусловленными особенностями кузова. Иногда имеется 2 патрубка, в таком случае второй шланг присоединяется к инжектору.

Неисправности . Самой частой причиной проблем с сапуном является его засоренность. Проявляется это путем выдавливания масла через любые доступные отверстия. Чаще всего страдают сальники коленвала. Именно через них обычно проходит масло. Намного реже встречается продавливание смазки через свечи или под клапанную крышку. Также часто может выбивать щуп.

При повышении давления его «отстреливает» с характерным хлопком. Удар может быть настолько сильным, что останется отметина на капоте. При появлении любых этих признаков нужно прочистить клапан сапуна.


Чистка


Для прочистки нужно снять сапун. После чего очищают его. Производится эта работа в несколько шагов:
  • Производятся подготовительные работы – снимаются шланги. На некоторых моделях потребуется демонтаж воздушного фильтра;
  • Откручивается крышка сапуна. Она может крепиться на 2 или 4 болтах. После снятия ее следует осмотреть на предмет повреждений;
  • Откручивается гайка, находящаяся на шпильке крепления маслоотбойника. На некоторых моделях не рекомендуется снимать ее целиком, одеть обратно ее будут мешать различные элементы конструкции;
  • Прочищают трубку с помощью шомпола. Его можно изготовить из обычного куска проволоки. Возле наружного конца расположен «ершик» его также следует прочистить;
  • Производится обратная сборка сапуна.
После проведения работ необходимо проверить их качество. Для этого заводят двигатель, открывают маслозаливную горловину и накрывают ее полиэтиленовой пленкой. При правильно вычищенном сапуне пленка не должна приподниматься.

Заключение . В автомобильном моторе постоянно происходят различные процессы. Чтобы не испытывать затруднений с диагностикой проблем водителю желательно знать, что такое сапун двигателя. Ведь этот элемент важен для надежной работы силового агрегата. Иногда его рекомендуется чистить от скопившегося там масла. Особенно важно делать это перед зимой. Иначе система вентиляции картера откажет у вас во время первых серьезных морозов.

Что такое сапун двигателя


Что такое сапун?

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т. п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Рекомендуем также прочитать статью о том, что такое EGR. Из этой статьи вы узнаете об устройстве, назначении и принципах работы системы рециркуляции отработавших газов.

Читайте в этой статье

  • Где устанавливается сапун
  • Почему нужно чистить сапун

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

  • в самом двигателе;
  • в устройстве КПП;
  • в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается  последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки,  происходит ускоренный износ синхронизаторов и т. д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

Что такое сапун двигателя?

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Назначение

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111: 1. Картер двигателя. 2. Сапун. 3. Шланг от сапуна к патрубку клапанной крышки. 4. Маслоотделитель под клапанной крышкой. 5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки. 6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

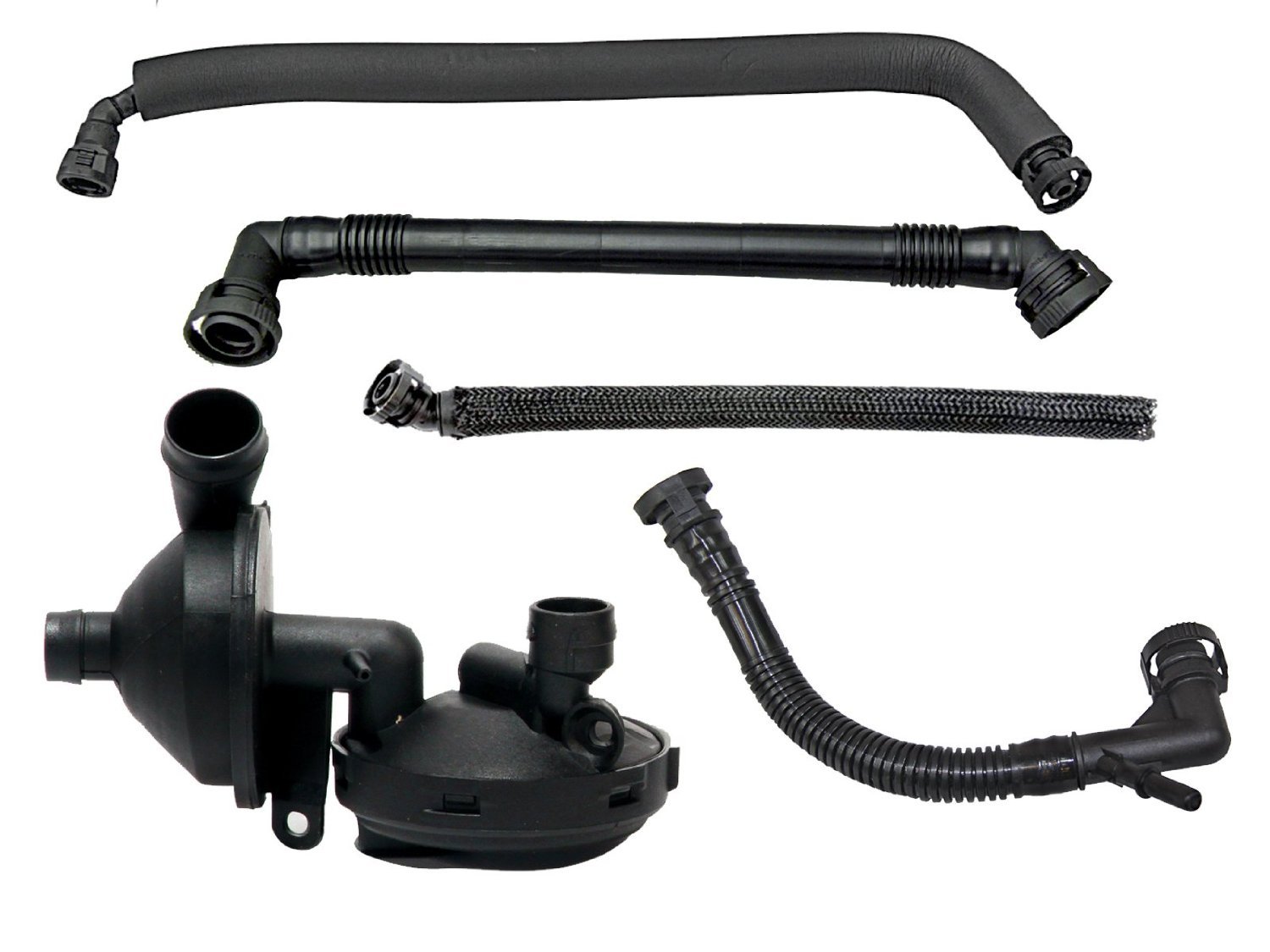

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

  1. Сапун.
  2. Маслоотделители.
  3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы  в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

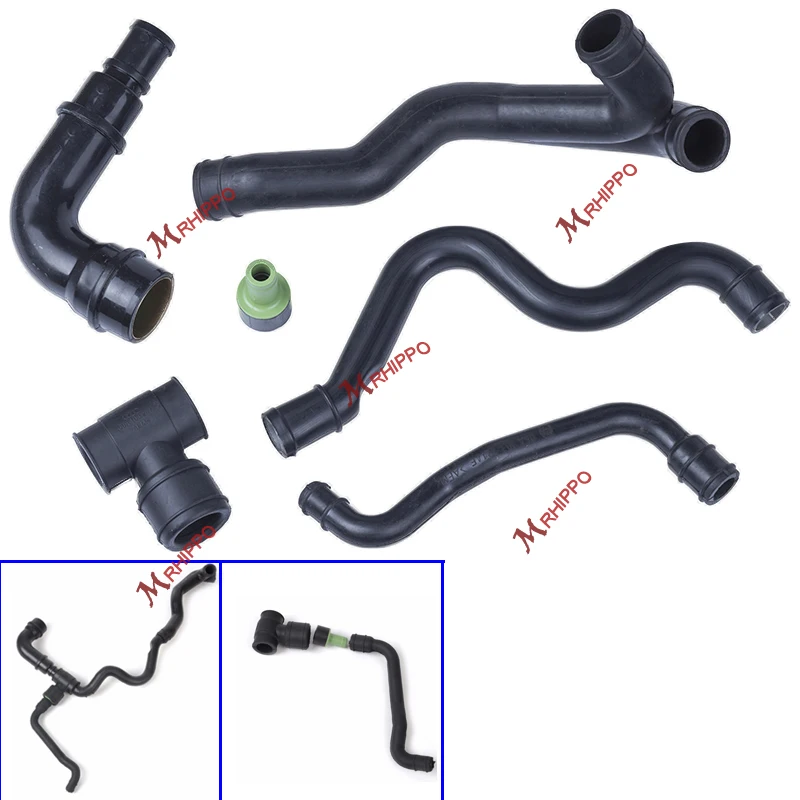

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

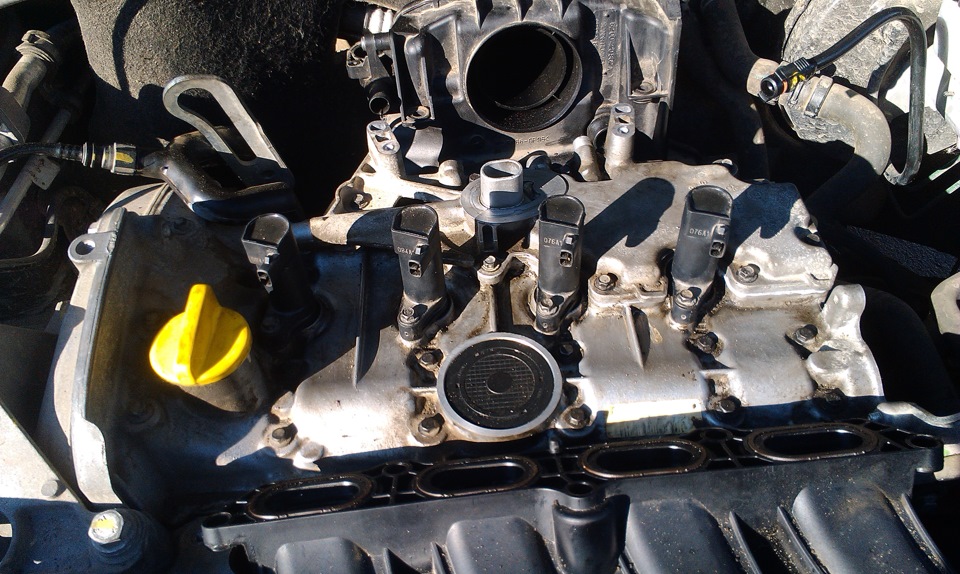

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Сапун двигателя

Некоторых начинающих водителей вгоняет в ступор вопрос «сапун двигателя и что это такое», ведь в рекомендациях по эксплуатации и уходу за автосредством часто упоминается этот важный элемент мотора.

Помимо этого, сапун нередко помогает диагностировать важные проблемы, связанные с силовым агрегатом: дело в том, что проблемы с данным элементом могут впоследствии вызвать неполадки двигателя, что затем может привести к дорогостоящему ремонту.

Именно поэтому владельцу авто просто необходимо знать все аспекты и характеристики прибора, а также иметь представление о том, как правильно предотвращать нарушения в его работе, ведь клапан-сапун, не кажущийся на первый взгляд значительной деталью, имеет большое значение для правильной работы силового агрегата.

В чём его предназначение?

Чтобы понять, что такое сапун, рекомендуется узнать, для чего он нужен, поскольку это находится в прямой связи с его принципом функционирования.

  • Основная задача данного приспособления – снижение давления в двигательном картере.

Во время работы автомобиля в картере собирается множество газов, которые со временем создают высокое давление. Если их вовремя не стравливать, мотор может прекратить работу, поскольку большое давление будет способствовать подпиранию поршней, а газ при этом начнёт выходить через любое другое отверстие. Чтобы такого не случилось, устанавливается этот клапан.

  • Ещё одна значительная функция прибора – снижение температуры внутри двигателя и его вентиляция.

По работе этого агрегата можно делать выводы о проблемах в работе мотора.

Например, при залегших кольцах или поршневых повреждениях, из шланга будет виден характерный серый дым, который можно сравнить с выхлопом.

В нормальном же рабочем состоянии из агрегата виднеется слегка прозрачный, едва заметный дымок. Существуют ситуации, когда двигатель постоянно выбрасывает масло через сапун. Это частая причина не только засорения клапана, но и других технических неполадок.

Клапан-сапун – важный элемент, позволяющий сообщаться со внешней средой закрытой ёмкости. Он позволяет уравнивать давление внутри ДВС: если оно резко понизится, то через клапан внутрь попадёт свежий воздух, который и устранит разницу между внешним, атмосферным, и внутренним давлением, создаваемым в полости картера.

 Место установки

Клапан-сапун в автомобиле обычно находится:

  • непосредственно в двигателе;
  • внутри конструкции заднего и переднего моста;
  • в КПП.

Принцип работы

Вне зависимости от места установки функции сапуна остаются прежними.

Важное дополнение – устройство обычно снабжено специальным фильтром, который не пропускает внутрь мотора грязь, пыль и частички влаги.

Иными словами, клапан даёт возможность «дышать» конструктивным узлам авто, из которых не допускается вытекание рабочих жидкостей и в которые не должны попадать мелкие частицы извне.

Во время работы двигателя масло внутри картера имеет свойство нагреваться, что приводит к повышению температуры двигателя. Во время этого воздух в картере начинает расширяться и создаёт давление, которое необходимо сбрасывать. В противном случае масляная жидкость, находящаяся внутри, вылетает сквозь уплотнители, а также сальники и прокладки. Такой принцип характерен и для любых других узлов – мостов, коробки передач и раздатки.

При охлаждении, наоборот, давление в картере быстро падает, из-за чего воздух снаружи пытается прорваться внутрь сквозь любые доступные отверстия. Для того чтобы противодействовать таким явлениям и полностью безопасно выровнять давление на двигатель, устанавливается это приспособление.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла.

Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены.

Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь. Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто.

Важно

Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять.

Неисправный клапан может привести к различным нарушениям:

  • риск течи КПП;
  • быстрый износ синхронизаторов и многое другое.

Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Полезное видео:

Двигатель гонит масло через сапун, решение проблемы

Сегодня мы поговорим про систему вентиляции картера и рассмотрим причины, по которым через сапун начинает гнать масло.

СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция. Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей. Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации. Вся эта смесь получила название картерных газов. Если бы двигатель был герметичным, с увеличением количества газов в картере, повышалось и давление внутри его. Из-за этого же возможен прорыв газов вместе с маслом через сапун, сальники, уплотнители или отверстие масляного щупа. Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

ОСОБЕННОСТИ КОНСТРУКЦИИ ВЕНТИЛЯЦИИ, ПРИНЦИП РАБОТЫ

Простейшая схема системы вентиляции картера, используемой на двигателях внутреннего сгорания ранее, состояла только из одного штуцера – сапуна, установленного в картере. Этот сапун соединял внутреннюю полость блока цилиндров с внешней средой, и картерные газы просто выходили через него в атмосферу. Но такая схема имела один существенный недостаток – в отводимых газах имелись частицы масла, которые тоже попадали во внешнюю среду. А это не только потери смазочного материала и надобность в периодической его доливке, но еще и загрязнение атмосферы. На современных автомобилях система вентиляции является закрытой. У нее тоже имеется сапун, но к нему подсоединен патрубок, обеспечивающий отвод газов во впускной коллектор или корпус воздушного фильтра, откуда они попадают в цилиндры и сгорают. То есть атмосфера ими не загрязняется. Дополнительно в систему включены элементы, обеспечивающие отделение масла и возврат его обратно в картер, чтобы оно не попало в цилиндры вместе с газами.

Вариантов маслоотделителей несколько, а на автомобилях разных производителей они могут отличаться по конструкции и принципу работы. Стоит отметить, что часть отработанных газов попадает в надклапанное пространство, и они тоже должны отводиться. Поэтому вся схема системы вентиляции двигателя на современном авто состоит из сапуна, маслоотделителя и двух патрубков. Дополнительно в систему может быть включен специальный клапан, регулирующий давление газов, поступающих во впускной коллектор. Конфигурация системы может быть самая разная, но от этого ее назначение и принцип работы не меняется. Для примера, рассмотрим конструкцию вентиляции ВАЗ-2110. В нижней части блока цилиндров данного авто установлен сапун, на который надет патрубок, второй конец этого шланга через штуцер соединен с крышкой головки блока. При этом внутри этой крышки на входе патрубка размещен маслоотделитель. С другой ее стороны имеется еще один штуцер, к которому подсоединена трубка, идущая к впускному воздушному патрубку.

Принцип работы такой вентиляции прост – газы через сапун попадают в пространство крышки ГБЦ и проходят через маслоотделитель, при этом отделенное масло стекает к клапанному узлу. После этого газы смешиваются с теми, что прорвались в надклапанное пространство и подаются в воздушный патрубок, а далее – в коллектор. Клапана, регулирующего давление в данном авто нет. На других машинах маслоотделитель может располагаться сразу возле сапуна, а за ним устанавливается клапан.

ПРИЗНАКИ И ПРИЧИНЫ ПРОТЕКАНИЯ МАСЛА ЧЕРЕЗ САПУН

Несмотря на свою простоту, данная система очень важна, и следить за ее работоспособностью необходимо. Одна из самых часто встречающихся проблем с вентиляцией - гон масла через сапун. Это может в дальнейшем стать серьезной проблемой, поскольку частицы масла, попадая в коллектор и цилиндры, будут забивать каналы, а при сгорании увеличивать количество сажи, которая затем попадет в картер, закоксовывая масляные каналы, и ухудшая работу системы смазки.

ПРИЗНАКИ ГОНА МАСЛА.

Их немного. В карбюраторном моторе это могут быть подтеки смазочного материала внутри корпуса воздушного фильтра и значительные следы масла на самом фильтрующем элементе.

Что касается инжекторных двигателей, то проблема проявляется в виде отложений на дроссельном узле и внутренних поверхностях впускного коллектора. При этом может отмечаться падение мощности мотора, увеличение потребления топлива.

ПРИЧИНЫ ВЫБРАСЫВАНИЯ МАСЛА ЧЕРЕЗ САПУН.

А вот их много, при этом многие из них к вентиляции не относятся.

Смазочный материал может идти через эту систему из-за:
1. Сильного износа поршневых колец и цилиндропоршневой группы в целом. Из-за этого в картер прорывается очень большое количество газов, и вентиляция просто не успевает их все отвести. Поэтому внутри мотора образуется повышенное давление, которое выдавливает масло в сапун;2. Засорения сливного канала маслоотделителя. В данном случае отделенному маслу деваться некуда, и оно подмешивается в проходящие газы;3. Загрязнения воздушного фильтра. Двигатель всасывает в себя большое количество воздуха, и если его не хватает из-за забитого элемента, то мотор будет подсасывать его вместе с маслом из системы вентиляции;4. Увеличенного количества масла в системе. Если смазки в моторе больше нормы, то излишки ее будут попадать в вентиляцию;5. Заклинивания клапана системы вентиляции;6. Износа ГРМ или прогорания клапана. В результате картерные газы попадают в надклапанное пространство, затем они проникают в картер, значительно повышая давление.

ДИАГНОСТИРОВАНИЕ ПРИЧИНЫ ГОНА МАСЛА

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла. При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции. Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр. Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок. Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь - причины дыма из выхлопной трубы. Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла. А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре. Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана. В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

ОСМОТР И ЧИСТКА СИСТЕМЫ ВЕНТИЛЯЦИИ

На ВАЗ-2110 это делается так:

1. Отсоединяем патрубки от сапуна, клапанной крышки, воздушного патрубка и проверить степень их засорения. При надобности их можно промыть в бензине или керосине, а после просушить;

2. Откручиваем гайки крепления клапанной крышки и снимаем ее. С внутренней стороны на ней расположены два болта крепления крыши маслоотделителя, которые необходимо открутить;

3. Снимаем открученную крышку и извлекаем маслоотделитель.

Представляет он собой пакет специальных пластин, который можно разобрать, промыть каждую пластину по отдельности, собрать обратно и поставить на место.

Поскольку на других автомобилях конструкция системы может быть другой, то и выполняется она несколько по-иному. Но суть работ от этого не меняется – снимаются все элементы и промываются. Что касается клапана регулировки подачи отработанных газов, который может быть установлен в систему вентиляции, то оценку степени его загрязнения и очистку выполнить нетрудно.

Он извлекается, проверяется ход его штока, и если он подклинивает, то клапан просто моется в бензине, просушивается и ставиться на место. Это все работы по обслуживанию системы вентиляции картера. Выполнить их несложно, и вполне под силу каждому автолюбителю. Напоследок отметим, что рекомендуется проводить чистку вентиляции каждый раз, когда меняется масло.

Сапун двигателя: что это, где находится, как устроен

Даже опытные водители, «намотавшие» на кардан не одну сотню тысяч километров, не всегда могут с уверенностью сказать, что такое сапун двигателя и для чего он нужен. Что же тогда можно сказать о тех, кто только недавно сел за руль.

Что это  и какова его роль

Главная задача этого сапуна − поддержка необходимого давления в закрытой ёмкости. Во время работы двигателя внутри накапливаются разнообразные газы, и если их не выпускать, то мотор не сможет нормально работать. Если говорить совсем простыми словами − это клапан, который при повышении давления стравливает излишки воздуха.

Ещё одна полезная функция этого устройства: понижение температуры и вентиляция двигателя.

Важный момент. Кроме своих основных функций, сапун является своего рода фильтром и не даёт пыли и грязи попадать в двигатель.

Где находится

В большинстве случаев сапун расположен недалеко от маслоналивной горловины, от него идёт шланг, подключённый к корпусу воздушного фильтра. Кроме установки непосредственно в мотор, прибор можно обнаружить и в таких местах, как:

  1. Коробка передач − в кпп у сапуна такая же функция, что и в моторе − контролировать давление. При сильно забитом клапане оно вырастает и сквозь уплотнители может начать течь масло.
  2. Задний и передний мосты. В них тоже есть масло, и для поддержания нормального давления также имеется сапун. При сильном загрязнении клапана может возникнуть подтечка масла.

Справка. Необходимо периодически проводить очистку устройства (каждые 10-15 тысяч километров). А если часто приходится ездить по бездорожью и пересекать водные препятствия, то идеальным будет очистка через 2-3 поездки.

Как устроен

Прибор очень простой и состоит всего из пяти деталей.

  1. Внешний корпус. Он изготовлен из металла, во время езды повредить его практически невозможно.
  2. Пружина для прижимания. Она заменяет электромеханический привод.
  3. Прокладка из резины. Служит для обеспечения герметичности в те моменты, когда нет необходимости сбрасывать лишнее давление.
  4. Стопорная гайка. Элементарный способ фиксации устройства. Варианты изготовления зависят от модели.
  5. Сам сапун. Имея внутри сквозное отверстие, даёт возможность выхода лишним газам.

Справка. Если устройство сильно загрязнено − лучше сразу менять на новое, не пытаясь его очистить.

Большинству автомобилей проведения профилактической очистки два раза в год хватает для безупречной работы на долгое время.

Оцените

(+6 баллов, 10 оценок)

Загрузка...

Что такое сапун?

Сапун – слово, которое редко упоминается в разговорах про автомобили. А между тем, устройство с таким названием выполняет очень важную, хотя и незаметную, функцию.

Сапун – это клапан, использующийся для выравнивания давления внутри корпуса какого-либо агрегата. При работе многих устройств, например, коробки передач, внутри образуется избыточное давление воздуха. Происходит это из-за теплового расширения как самой атмосферы в агрегате, так и эксплуатационной жидкости (чаще масла), наполняющей его. Если дополнительному объему будет некуда выходить «официально», он начнет выдавливать сальники или попросту разорвет корпус. Чтобы этого не произошло, применяется сапун.

В простейшем случае, он представляет собой короткую металлическую трубку, на конце которой одет подвижной колпачок. Когда объем воздуха внутри агрегата повышается, он стравливается через зазоры между колпачком и трубкой. За счет этого, давление в корпусе всегда равно атмосферному, что исключает выход масла через сальники и прочие неприятные ситуации.

Описанную выше конструкцию сапуна могут с легкостью увидеть владельцы ВАЗовской «классики». На любых «Жигулях» таким сапуном оборудован задний мост. Трубка с колпачком находится в верхней части прилива под редуктор. Причем периодически неплохо вручную проворачивать колпачок, чтобы исключить его блокировку забивающейся грязью.

Слово сапун, хоть и не часто звучит в разговорах про автомобили, но упоминается в основном в связи с двигателем. В этом контексте оно означает систему вентиляции картера, в которую входят шланг из картера двигателя, пламегаситель, маслоотделитель и крепежные хомуты. Эта конструкция значительно сложнее трубочки с колпачком, но фактически выполняет ту же самую функцию – выравнивает давление внутри масляного поддона с атмосферным.

Сапун двигателя

В норме через сапун двигателя должен выходить еле заметный масляный туман. Чтобы не засорять им окружающую среду, конструкторы уже более полувека назад придумали направлять шланг сапуна во впускной коллектор. Там выбросы из картера смешиваются со свежей порцией воздушно-топливной смеси и, будучи горючими, сгорают в цилиндрах двигателя.

С развитием автопрома, все реже можно видеть на дорогах «Жигули» с торчащим под капотом шлангом, из которого идет дым. Этот шланг – и есть сапун двигателя. На «убитых» моторах с изношенными поршневыми кольцами и низкой компрессией, в масляный поддон прорывается большое количество газов, в результате чего создается повышенное давление. Из-за этого через шланг сапуна идет уже не масляный туман, а, «чистое» моторное масло. Попав во впускной коллектор, оно способно настолько изменить состав топливной смеси, что двигатель заглохнет. Вывод шланга под машину является мерой «оттяжки» капитального ремонта двигателя и неслабым источником загрязнения атмосферы.

Сапуны любой конструкции требуют периодического внимания. Их внешнюю часть необходимо чистить, проверять подвижность «колпачка», а, в случае с системой вентиляции картера двигателя, оберегать от чрезмерных масляных отложений внутри. Полностью исправные сапуны надолго продлят ресурс агрегатов, которые они защищают, и избавят от лишних проблем владельца автомобиля.

(Пока оценок нет) Загрузка...

Что такое сапун двигателя и для чего он вообще нужен? Вот такой вопрос

Многих начинающих водителей интересует, что такое сапун двигателя. Ведь часто можно встретить в рекомендациях по уходу за автомобилем упоминания об этой части мотора. Также сапун может играть довольно серьезную роль в диагностике некоторых проблем с силовым агрегатом. При проблемах с ним могут возникать различные негативные последствия для двигателя. Поэтому владельцу машины следует знать все особенности его строения. А также знать и уметь проводить профилактику неисправностей этого элемента мотора.

Это может уберечь вас от более дорогостоящего ремонта. По сути, сапун, хоть и кажется не слишком значительной деталью, на практике имеет огромное значение для здоровья силового агрегата.

Содержание

  • Предназначение
  • Устройство
  • Неисправности
  • Чистка

Предназначение

Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни. При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун.

Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.

Устройство

Сапун является, по сути, клапаном, стравливающим воздух из двигателя. При повышении давления он начинает пропускать через себя некоторое количество газов. Чем больше давление, тем большее количество воздуха может пройти через него. Для избегания попадания атмосферного воздуха внутрь, клапан способен пропускать только в одном направлении. Но на некоторых автомобилях этот процесс является обоюдным. В таких версиях в клапане установлен фильтр, не дающий пыли попасть внутрь мотора.

Чаще всего сапун расположен рядом с маслозаливной горловиной. Значительно реже можно встретить варианты с расположением его сбоку от блока цилиндров. От выходного патрубка идет шланг, подключаемый к корпусу воздушного фильтра. Такая компоновка характерна для всех автомобилей. Может различаться только небольшими нюансами, обусловленными особенностями кузова. Иногда имеется 2 патрубка, в таком случае второй шланг присоединяется к инжектору.

Неисправности

Самой частой причиной проблем с сапуном является его засоренность. Проявляется это путем выдавливания масла через любые доступные отверстия. Чаще всего страдают сальники коленвала. Именно через них обычно проходит масло. Намного реже встречается продавливание смазки через свечи или под клапанную крышку. Также часто может выбивать щуп.

При повышении давления его «отстреливает» с характерным хлопком. Удар может быть настолько сильным, что останется отметина на капоте. При появлении любых этих признаков нужно прочистить клапан сапуна.

Чистка

Для прочистки нужно снять сапун. После чего очищают его. Производится эта работа в несколько шагов:

  • Производятся подготовительные работы – снимаются шланги. На некоторых моделях потребуется демонтаж воздушного фильтра;
  • Откручивается крышка сапуна. Она может крепиться на 2 или 4 болтах. После снятия ее следует осмотреть на предмет повреждений;
  • Откручивается гайка, находящаяся на шпильке крепления маслоотбойника. На некоторых моделях не рекомендуется снимать ее целиком, одеть обратно ее будут мешать различные элементы конструкции;
  • Прочищают трубку с помощью шомпола. Его можно изготовить из обычного куска проволоки. Возле наружного конца расположен «ершик» его также следует прочистить;
  • Производится обратная сборка сапуна.
После проведения работ необходимо проверить их качество. Для этого заводят двигатель, открывают маслозаливную горловину и накрывают ее полиэтиленовой пленкой. При правильно вычищенном сапуне пленка не должна приподниматься.

Заключение. В автомобильном моторе постоянно происходят различные процессы. Чтобы не испытывать затруднений с диагностикой проблем водителю желательно знать, что такое сапун двигателя. Ведь этот элемент важен для надежной работы силового агрегата. Иногда его рекомендуется чистить от скопившегося там масла. Особенно важно делать это перед зимой. Иначе система вентиляции картера откажет у вас во время первых серьезных морозов.

Что произойдет при выходе из строя воздушно-масляного сепаратора в вашем BMW из Норвуда

Наличие в вашем BMW какой-либо проблемы, связанной с маслом, не является хорошим признаком и требует немедленного решения. Правильный уход за маслом и масляными системами приводит к здоровому и счастливому двигателю BMW , обеспечивающему лучшую эффективность, долговечность и более чистую работу.

Когда вы имеете в виду воздушно-масляный сепаратор , он может означать разные вещи для разных автомобилей. Что касается BMW, то вы более конкретно говорите о системе вентиляции картера , которая также известна как PCV или CCV клапан ( клапан принудительной вентиляции картера ).

Как и о большинстве иностранных автомобилей, о BMW необходимо заботиться, чтобы избежать сложных механических проблем в будущем. Это легко сделать с помощью соответствующих услуг по техническому обслуживанию, таких как замена масла и проверка двигателя . Однако в течение всего срока службы вашего BMW некоторых проблем может быть трудно избежать, и отказ клапана PCV легко может быть одной из них.

Часто из-за отсутствия планового технического обслуживания клапан PCV транспортных средств начинает выходить из строя и остается незамеченным. Как только это произойдет, это существенно повлияет на долговечность двигателя автомобиля. Знание того, как жизненно важные аспекты вашего BMW работают вместе, как распознавать проблемы на ранней стадии и как их решать, - все это ключевые моменты в обслуживании вашего иностранного автомобиля. Давайте посмотрим на эти знаки.

Для чего нужен клапан вентиляции картера?

Система вентиляции картера BMW установлена ​​для сброса давления из картера и для перенаправления продуктов сгорания .Это работает путем отделения жидкого масла от воздуха, который находится внутри двигателя, а также во впускном коллекторе . После удаления масла из всасываемого воздуха его следует вернуть в масляный поддон . Клапан CCV также забирает оставшиеся пары масла и рециркулирует их обратно в автомобиль для использования в камере сгорания .

Это жизненно важно для срока службы двигателя вашего BMW, потому что без системы вентиляции картера двигатель вашего автомобиля будет пропускать чрезмерное количество несгоревшего топлива и масла.Этот избыточный выхлоп из двигателя может загрязнять воздух, а также вызывать коррозию двигателя автомобиля.

Признаки отказа PCV / CCV

Сама система CCV состоит из клапана, который отвечает за отделение масла от воздуха и управления потоком газов, и 4 шлангов для соединения компонентов автомобиля. Поскольку клапан PCV или система CCV состоит из нескольких компонентов, существуют разные причины выхода из строя воздушно-масляного сепаратора BMW, а также различные признаки и симптомы, сопровождающие это.Предупреждающие знаки важны для предотвращения чрезмерно высокого расхода масла, сжигания масла, потери мощности двигателя , пропусков зажигания и / или отложений с высоким содержанием углерода .

Основной аспект, с которым вы будете иметь дело, когда система CCV не работает должным образом, - это нарастание давления . Однако характер проблемы будет зависеть от того, забит ли клапан, застрял в закрытом положении, застрял в открытом положении или в шланге есть утечка или разрыв.

Общие признаки неисправности воздушно-масляного сепаратора включают в себя загорание контрольной лампы двигателя на приборной панели , чрезмерное количество используемого масла, свечей зажигания , покрытых слоем моторного масла, забитого масла , белого цвета дым из выхлопной трубы , и свистящие звуки во время движения.

Если ваш BMW испытывает отказ клапана CCV из-за того, что клапан засорен или застрял в закрытом положении, ваш автомобиль с большей вероятностью испытает утечку моторного масла, накопление шлама или влаги в двигателе, черный дым выходит из двигателя. , и / или повышенное давление в двигателе.

Если клапан CCV застрял в открытом положении, возможно, в вашем автомобиле оборван шланг . Более вероятно появление таких признаков, как пропуски зажигания в двигателе или грубая работа двигателя на холостом ходу, резкий запуск двигателя, моторное масло в клапане или шлангах PCV, обедненная смесь воздуха и масла или любой из общих показателей, перечисленных ранее.

Знание знаков позволит вам своевременно обнаружить проблему, связанную с клапаном PCV вашего BMW, предотвратить такие вещи, как моторное масло и загрязнение воздуха, а также обеспечить максимальную эффективность двигателя вашего автомобиля.

Оставьте это экспертам

Если вы думаете, что у вас может быть неисправность клапана PCV в вашем BMW, лучше всего обратиться к надежному механику, чтобы правильно диагностировать проблему. Если у вас есть база знаний и вы чувствуете себя комфортно, проверяя, где может возникнуть проблема, вы можете это сделать, но часто, когда вы имеете дело с неисправностью клапана PCV, вам необходимо снимать и заменять различные детали автомобиля. Это может быть сложно и трудоемко, и зачастую лучше доверить это профессионалам.

Лучший способ избежать выхода из строя воздушно-масляного сепаратора - это поручить механику, которому вы доверяете, выполнять плановое обслуживание вашего BMW, чтобы своевременно выявить возможные проблемы или вообще избежать более серьезных проблем. Если вы живете в районе Norwood , Westwood , Walpole , Sharon , Canton , Medfield , Needham , Dover или Boston, MA , обратите внимание на экспертов Revolution Автомобильные услуги по любым вопросам, которые могут у вас возникнуть относительно вашего BMW.

* Изображение BMW M2 предоставлено: teddyleung.

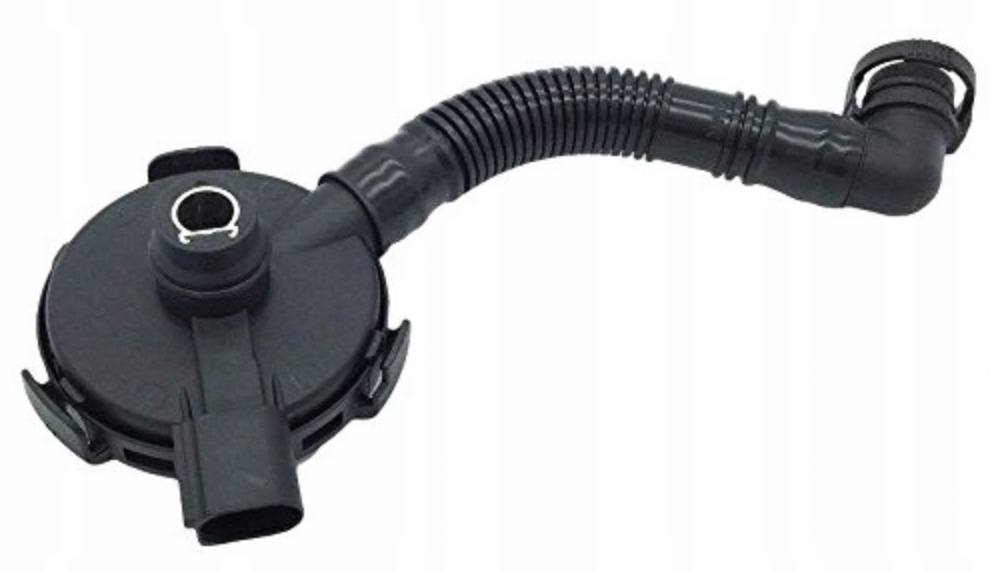

Как заменить выпускной масляный сепаратор

Независимо от типа транспортного средства, которое вы водите, и от того, бензиновый он или дизельный двигатель, он имеет какую-то систему принудительной вентиляции картера. Положительная вентиляция картера способствует попаданию обычных масляных паров из системы смазки двигателя в камеру сгорания для сжигания вместе с воздушно-топливной смесью. Хотя все они не включают масляный сепаратор, они работают одинаково.

Некоторые симптомы неисправности масляного сепаратора вентиляции включают, когда эти пары со временем забивают вентиляционный маслоотделитель и снижают его эффективность, дым выходит из выхлопной трубы, загорается контрольная лампа двигателя или на нижней стороне масляной крышки появляется осадок. Правильно функционирующая система PCV жизненно важна для долгосрочного здоровья вашего двигателя.

Часть 1 из 1: Замена дефлектора маслоотделителя

Необходимые материалы

Шаг 1. Найдите выпускной масляный сепаратор .Локации различаются в зависимости от транспортных средств, но большинство из них находятся в довольно общих местах.

Они могут быть расположены на одной линии с различными сапунными трубками или вентиляционными шлангами. Они также могут быть прикреплены болтами к блоку двигателя или удаленно установлены сбоку или в области колесной арки.

Этап 2: Снимите вентиляционный маслоотделитель . После обнаружения выберите соответствующий инструмент для снятия хомутов шланга сапуна.

Зажимы могут иметь винт или сниматься плоскогубцами или тисками. С помощью плоской отвертки осторожно отсоедините вентиляционные шланги от сепаратора.Снимите крепеж, удерживающий разделитель на месте, и снимите его с пути.

  • Совет : Если из масляного сепаратора вытекло масло, используйте очиститель двигателя или другой растворитель для очистки участка. Распылите необходимое количество и протрите тряпкой.

Шаг 3. Закрепите новый разделитель . После того, как вы очистили место расположения вентиляционного маслоотделителя (при необходимости), закрепите новый сепаратор на месте с помощью оригинальных креплений.

Новые вообще не требуются.

Шаг 4: Присоедините шланги . После закрепления снова прикрепите все шланги / трубки сапуна. Убедитесь, что все удаленные элементы надежно закреплены.

  • Примечание : Если дым из выхлопной трубы был одним из ваших симптомов, может потребоваться несколько дней вождения, чтобы перестать видеть дым. В выхлопной системе останется масляная пленка, которая сгорит через несколько дней езды.

Если дым из выхлопной трубы не прекращается в течение нескольких дней, у вас могут быть другие проблемы с вашей системой PCV.Если у вас есть симптомы неисправности вентиляционного маслоотделителя или симптомы не исчезают после замены, обратитесь к одному из сертифицированных технических специалистов YourMechanic.

Trouble Shooter | Утечки вакуума | Маслоотделитель

Курение, как тряпка

Я работаю над BMW 530i 2001 года с пробегом 125 000 миль с 3,0-литровым шестицилиндровым двигателем. Автомобиль привезли из-за негерметичности вакуума. Я обнаружил, что шланг в устройстве, которое BMW называет маслоотделителем (похожим на клапан PCV), треснул и протекал.Поменял шланг, что устранило утечку вакуума. К сожалению, теперь из выхлопной трубы выходит белый дым, в основном на холостом ходу. Я слышал о проблемах с заеданием маслоотделителя, из-за которого масло проталкивается через кольца. Кажется, этот всасывает масло через шланг маслоотделителя. Моя проблема в маслоотделителе, и если да, то как это проверить?

Дональд Дженкинс

Fall River, MA

Спасибо за ваш вопрос, Дональд.Все современные двигатели BMW, а также двигатели других немецких автопроизводителей оснащены системой вентиляции картера с регулируемым давлением. Эта система выполняет ту же функцию, что и обычная система PCV (удерживает и контролирует пары картера), но реализация может быть немного сложнее, чем то, к чему вы привыкли. В зависимости от типа двигателя использовались различные установленные снаружи клапаны вентиляции картера (также называемые маслоотделителями). Все работают одинаково, используя узел пружины и диафрагмы для управления давлением в картере.Правильно функционирующий маслоотделитель поддерживает небольшой вакуум в картере, так что вентиляция картера может поддерживаться во всех условиях работы двигателя.

Неисправный маслоотделитель может вызвать резкую работу двигателя. Вы также можете услышать свистящий звук из маслоотделителя. Более высокий, чем обычно, разрежение в картере может также вызвать утечку наружного воздуха через сальники коленчатого вала в картер. Это может вызвать свист или воющий шум в области переднего или заднего уплотнения на холостом ходу.В крайнем случае может показаться, что к вам в стойло подъезжает товарный поезд. Шум может быть довольно тревожным, и обычно его достаточно, чтобы побудить клиентов обратиться за профессиональной помощью для решения проблемы.

Также может гореть индикатор Check Engine, при этом в памяти сохраняются возможные коды пропусков зажигания в цилиндрах или неисправности кислородного датчика / адаптации смеси. Сохраненные неисправности будут различаться в зависимости от системы управления двигателем транспортного средства и могут также включать неисправности корректировки топливоподачи. Во всех случаях эти недостатки - отвлекающий маневр; настоящая проблема скорее всего в системе вентиляции картера.

Давление в картере (или вакуум) можно проверить по трубке масляного щупа. BMW перечисляет спецификации для этого на основе кода двигателя. Большинство из них близки к нулю или немного положительны. Если у вас есть соответствующий манометр, ищите показания 6 дюймов воды или меньше. Еще одна быстрая проверка - попытаться снять крышку маслозаливной горловины при работающем двигателе. Если его сложно снять, это указывает на проблему с системой вентиляции картера (избыточный вакуум).

Пластиковый маслоотделитель установлен на стороне двигателя, ниже впускного коллектора.Несколько пластиковых шлангов соединяют его с впускным коллектором, крышкой клапана и трубкой масляного щупа. В зависимости от конфигурации двигателя можно добраться до маслоотделителя, сняв некоторые окружающие компоненты, но не снимая впускной коллектор. Или, если вы не хотите мучить руки, снимите впускной коллектор в сборе, чтобы получить доступ к маслоотделителю.

Тепловое воздействие на двигатель могло сделать пластиковые шланги хрупкими, и вам может быть трудно их отсоединить и снять без повреждений.Лучшим вариантом для длительного ремонта будет замена всей связанной сантехники, когда все в разобранном виде. Работа также пойдет быстрее, потому что вам не придется беспокоиться о том, чтобы сломать какие-либо пластиковые детали во время разборки. Теперь самое время взглянуть на трубку масляного щупа и уплотнительное кольцо, так как утечки масла в этой области также являются обычным явлением. BMW предлагает обновленную трубку масляного щупа для некоторых моделей.

Помимо улавливания масла в жидкой и парообразной форме, маслоотделитель также может улавливать пары воды.В нормальных условиях пары воды потребляются двигателем, так как маслоотделитель направляет их вместе с парами масла во впускной коллектор. В очень холодных погодных условиях водяные пары, скапливающиеся в маслоотделителе, шланге направляющей трубки масляного щупа или отверстии в трубке масляного щупа, могут замерзнуть. Если при этом внутренний клапан маслоотделителя заклинивает в закрытом состоянии, может возникнуть более высокое, чем обычно, давление в картере, что приведет к протечке и / или поломке крышки клапана. Если внутренний клапан маслоотделителя при этом заклинивает в открытом положении, это может вызвать состояние гидрозатвора масла и внутреннее повреждение двигателя.

BMW решила эту проблему с помощью обновленного изолированного маслоотделителя и соединительных шлангов. Маслоотделитель выглядит так, будто его завернули в теплоизолирующее одеяло. Для решения этой проблемы также доступна обновленная направляющая трубка масляного щупа. Если у вас есть двигатель отдельно, чтобы разобраться с неисправным маслоотделителем, убедитесь, что используются обновленные детали, чтобы в дальнейшем предотвратить проблемы с холодной погодой.

Скачать PDF

Как заменить выпускной масляный сепаратор

Независимо от типа транспортного средства, которое вы водите, и от того, бензиновый он или дизельный двигатель, он имеет какую-то систему принудительной вентиляции картера.Положительная вентиляция картера способствует попаданию обычных масляных паров из системы смазки двигателя в камеру сгорания для сжигания вместе с воздушно-топливной смесью. Хотя все они не включают масляный сепаратор, они работают одинаково.

Некоторые симптомы неисправности масляного сепаратора вентиляции включают, когда эти пары со временем забивают вентиляционный маслоотделитель и снижают его эффективность, дым выходит из выхлопной трубы, загорается контрольная лампа двигателя или на нижней стороне масляной крышки появляется осадок. Правильно функционирующая система PCV жизненно важна для долгосрочного здоровья вашего двигателя.

Часть 1 из 1: Замена маслоотделителя дефлектора

Необходимые материалы

Шаг 1. Найдите выпускной масляный сепаратор . Локации различаются в зависимости от транспортных средств, но большинство из них находятся в довольно общих местах.

Они могут быть расположены на одной линии с различными сапунными трубками или вентиляционными шлангами. Они также могут быть прикреплены болтами к блоку двигателя или удаленно установлены сбоку или в области колесной арки.

Этап 2: Снимите вентиляционный маслоотделитель . После обнаружения выберите соответствующий инструмент для снятия хомутов шланга сапуна.

Зажимы могут иметь винт или сниматься плоскогубцами или тисками. С помощью плоской отвертки осторожно отсоедините вентиляционные шланги от сепаратора. Снимите крепеж, удерживающий разделитель на месте, и снимите его с пути.

  • Совет : Если из масляного сепаратора вытекшего масла протекло масло, используйте очиститель двигателя или другой растворитель для очистки этой области.Распылите необходимое количество и протрите тряпкой.

Шаг 3. Закрепите новый разделитель . После того, как вы очистили место расположения вентиляционного маслоотделителя (при необходимости), закрепите новый сепаратор на месте с помощью оригинальных креплений.

Новые вообще не требуются.

Шаг 4: Присоедините шланги . После закрепления снова прикрепите все шланги / трубки сапуна. Убедитесь, что все удаленные элементы надежно закреплены.

  • Примечание : Если дым из выхлопной трубы был одним из ваших симптомов, может потребоваться несколько дней вождения, чтобы перестать видеть дым.В выхлопной системе останется масляная пленка, которая сгорит через несколько дней езды.

Если дым из выхлопной трубы не прекращается в течение нескольких дней, у вас могут быть другие проблемы с вашей системой PCV. Если у вас есть симптомы неисправности вентиляционного маслоотделителя или симптомы не исчезают после замены, обратитесь к одному из сертифицированных технических специалистов YourMechanic.

Маслоотделитель вентиляции картера к крышке клапана ЛХ для Рендж Ровер


Цена: 21 доллар.95
  • На складе
  • Отправлено сегодня
  • Гарантированно Лучшая цена
Сохранить в список желаний Купить на

Получите 6 месяцев на беспроцентную выплату 99 долларов США +

Выберите PayPal Credit при оплате.

Щелкните здесь, чтобы узнать подробнее.

При условии утверждения кредита. См. Условия. Только для клиентов из США.

Подходит для
  • Range Rover Full Size 4. 4 (двигатель BMW) | 03-05

Подробнее

Это нужно быстро?

Мы работаем со складами на восточном и западном побережье и предлагаем наземную, двухдневную, трехдневную и ночную доставку, чтобы вы могли получить свой заказ тогда, когда он вам нужен, и по разумной цене.

Примечание: заказы на складе обычно отправляются в тот же день, если они получены с понедельника по пятницу до 12:00 по восточному времени.

Цена: 21 доллар.95

  • На складе
  • Отправка сегодня
  • Гарантированно Лучшая цена
Сохранить в список желаний Купить на

Получите 6 месяцев на беспроцентную выплату 99 долларов США +

Выберите PayPal Credit при оплате.

Щелкните здесь, чтобы узнать подробнее.

При условии утверждения кредита. См. Условия. Только для клиентов из США.

Подходит для
  • Range Rover Full Size 4.4 (двигатель BMW) | 03-05

Покупатели также приобрели

Подобные бестселлеры

1) Выберите Year20202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119

9198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950194919482) Выберите модель

Отличный выбор и обслуживание клиентов.Отлично, как видео!

Джеймс П.
Винтон, Вирджиния

2-19-21

Я лично работал со своим торговым представителем в течение многих лет с моими заказами от Atlantic British. Он мой путь к парню, который еще ни разу не подвел меня.

Роберт Б.
Вирджиния-Бич, Вирджиния

2-19-21

У вас всегда есть то, что мне нужно, и вы получите это быстро.

Керри С.
Амхерст, Вирджиния

2-15-21

AB уже более десяти лет является обширной базой данных и источником запчастей для моего Land Rover! Я очень рекомендую эту компанию любому энтузиасту Rover!

Крис Дж.
Нью-Порт-Ричи, Флорида

2-12-21

Я наблюдал за сайтом в течение довольно длительного периода времени, и всегда есть большой запас товаров, связанных с Range Rover

Майкл О.
Вайнленд, Нью-Джерси

2-9-21

Цена и наличие товаров и запчастей. Видео тоже очень полезны.

Wyatt L.
Poestenkill, NY

2-7-21

Очень хорошая компания. Отличные запчасти и быстрое обслуживание. Большое вам спасибо, ребята.

Бобби П.
Тивертон, Род-Айленд

2-5-21

Ребята, у вас есть все необходимые запчасти по конкурентоспособным ценам.

Майкл С.
Уэйн, Нью-Джерси

2-5-21

У вас очень конкурентоспособные цены и отличная поддержка

Дуглас Х.
Майами, Флорида

2-4-21

Широкий ассортимент качественной продукции. Быстрая доставка.

Уильям Л.
Andover, MA

2-3-21

Купить по автомобилю Магазин по категориям

отзывов наших клиентов...

Предыдущий слайд ◀ ︎ Следующий слайд ▶ ︎

  • БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

    - Билл М. (Бойдтон, Вирджиния)

    Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

    У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, прекрасно знают все Land Rover

    .

    - Кейт Б. (Блю Ридж, Вирджиния)

    Профессионализм. Мой торговый представитель - рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

    -Алан Р. (Н. Челмсфорд, Массачусетс)

  • БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

    - Билл М. (Бойдтон, Вирджиния)

    Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

    У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, прекрасно знают все Land Rover

    .

    -Кейт Б.(Блю Ридж, Вирджиния)

    Профессионализм. Мой торговый представитель - рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

    -Алан Р. (Н. Челмсфорд, Массачусетс)

  • У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, прекрасно знают все Land Rover

    .

    -Кейт Б.(Блю Ридж, Вирджиния)

  • Профессионализм. Мой торговый представитель - рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

    -Алан Р. (Н. Челмсфорд, Массачусетс)

Детали первого слайда Текущий слайд Детали второго слайда. Детали третьего слайда. Детали четвертого слайда.

Альфа Лаваль - Защитник

Полная система вентиляции картера

Сепаратор масляного тумана Альфа Лаваль Defender 500 сводит к минимуму выбросы картерных газов.Он служит полной системой вентиляции картера двигателя, включая очистку газов и встроенный регулятор давления в картере. Защищая турбокомпрессор и промежуточный охладитель, Defender 500 помогает поддерживать высокие характеристики двигателя и продлевать срок его службы в закрытых системах вентиляции (CCV). Агрегат предназначен для установки на внедорожные, морские, железнодорожные, военные и стационарные двигатели, охватывающие широкий спектр отраслей промышленности. Среди прочего, он может быть установлен на строительную технику, рабочие лодки, паромы и электростанции.
Defender 500 соответствует законодательству по выбросам, обеспечивает безопасность для окружающей среды и здоровья, а также турбо-защиту для систем CCV и не требует обслуживания.

КПД более 98%

В Defender 500 используется технология центробежной сепарации для очистки вентилируемых картерных газов. Капли масла и копоть удаляются из картера и возвращаются в масляный поддон. Только чистые картерные газы возвращаются в турбонагнетатель двигателя или в вентиляционное отверстие. Эффективность очистки составляет более 98%, что превосходит большинство технологий удаления масла.

Работа в тяжелых условиях

Специальные характеристики делают Defender 500 очень устойчивым к более высоким рабочим температурам и позволяют работать под разными углами, в условиях, которые часто встречаются на море, бездорожье или железнодорожном транспорте. Defender 500 обеспечивает высокую эффективность очистки и не требует технического обслуживания при работе с самыми тяжелыми двигателями.

Соответствует нормам выбросов

Способность Defender 500 свести к минимуму аэрозоли масла и частицы сажи в картерном газе поможет производителям промышленных дизельных и газовых двигателей для широкого спектра применений соблюдать более строгие глобальные нормы выбросов (например, Tier 4), вступающие в силу с 2015 г.

Вместимость

Defender 500 имеет производительность до 500 литров картерного газа в минуту и ​​рекомендуется для дизельных и газовых двигателей с рабочим объемом более 16 литров. Для получения дополнительной информации о доступных емкостях, пожалуйста, проверьте приведенную ниже таблицу и перейдите в раздел документации Defender 500, чтобы загрузить брошюру с данными продукта.

РЕКОМЕНДАЦИЯ ПО МОЩНОСТИ

Объем двигателя (литры)

Мощность двигателя (кВт)

Продувка двигателя (л / мин)

Defender 500 (единичный)

16–50

500–1000

100–500

Defender 500 (двойные)

50–80

1000–2000

500–1000

Defender 500 (тройные и более единиц)

80+

2000+

1000+

Патенты и заявки на систему вентиляции картера (класс 55 / DIG19)

Номер патента: 5261380

Реферат: Система вентиляции автомобильного двигателя, имеющая картер 12, впускную систему 14, 16, коленчатый вал 18 и по крайней мере один распределительный вал 20. Процессор 22 откачивает газы из картера и отделяет увлеченное смазочное масло от потока откачиваемого газа. Устройство для улавливания 24, 30 вводит отделенный газ в систему впуска, возвращая отделенное масло в картер.

Тип: Грант

Подано: 15 июля 1992 г.

Дата патента: 16 ноября 1993 г.

Цессионарий: Ford Motor Company

Изобретатель: Рональд Романо

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
