Основная функция системы отопления любого автомобиля — создание и поддержание в салоне комфортного микроклимата. Кроме этого, печка предотвращает запотевание стёкол и удаляет с них наледь в холодное время года. Поэтому поддержание системы отопления в работоспособном состоянии актуально для любого автовладельца.

Устройство и принцип работы системы отопления ВАЗ 2107

Печка ВАЗ 2107 создаёт и поддерживает в салоне комфортную температуру воздуха и препятствует запотеванию стёкол в холодную и влажную погоду. Она состоит из:

  • отопителя;
  • вентилятора;
  • блока управления.

Наружный воздух через отверстие в капоте попадает в кожух воздухоприёмной камеры, расположенной в моторном отсеке под лобовым стеклом. Затем он направляется к отопителю, где конденсируется большая часть содержащейся в нём влаги. Однако до полного прогрева радиатора в салон будет поступать слегка влажный воздух.

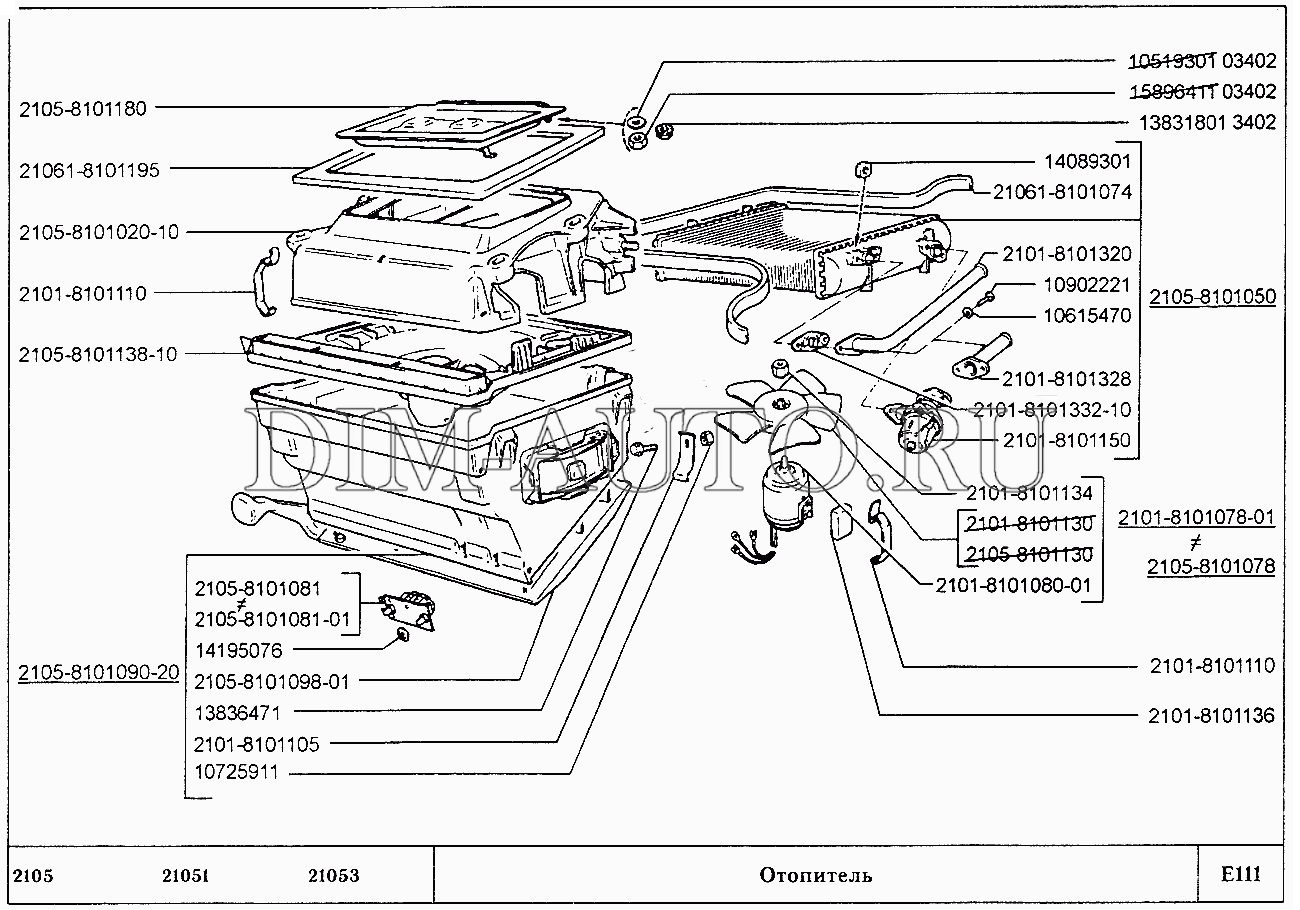

Радиатор печки нагревается охлаждающей жидкостью (ОЖ), поступающей из системы охлаждения. Температура регулируется специальным краном, частично перекрывающим направляющийся в систему отопления поток горячей ОЖ. Чем больше нагретой жидкости поступит в радиатор печки, тем теплее будет в автомобиле.

Положение крана меняется регулятором из салона посредством гибкой тяги.

В салон воздух поступает с помощью вентилятора отопителя, скорость вращения которого регулируется специальным резистором. При движении автомобиля на высокой скорости система отопления может работать и без включённого вентилятора. Попадающий под капот воздушный поток создаёт повышенное давление в коробке воздухопритока и нагнетает тёплый воздух в салон.

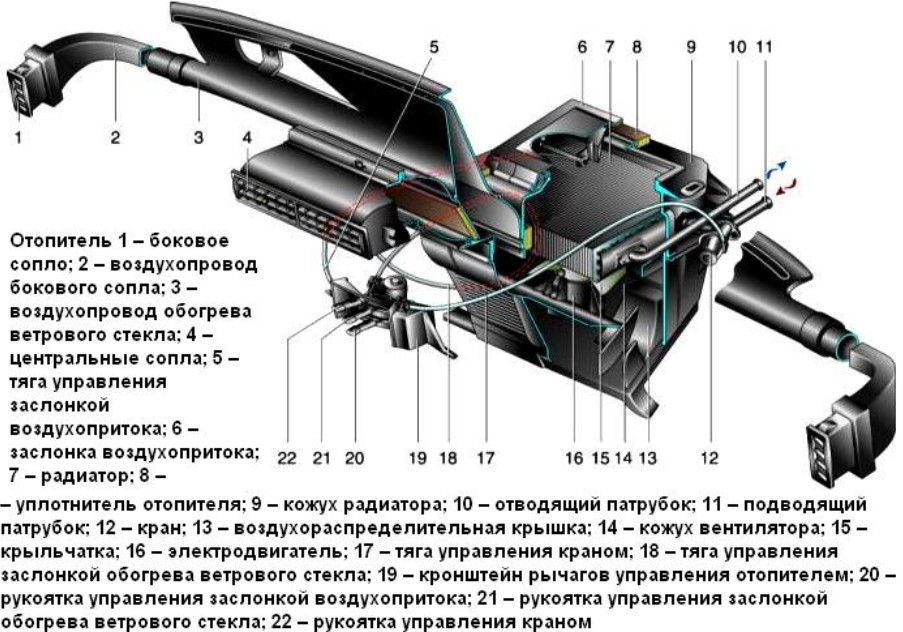

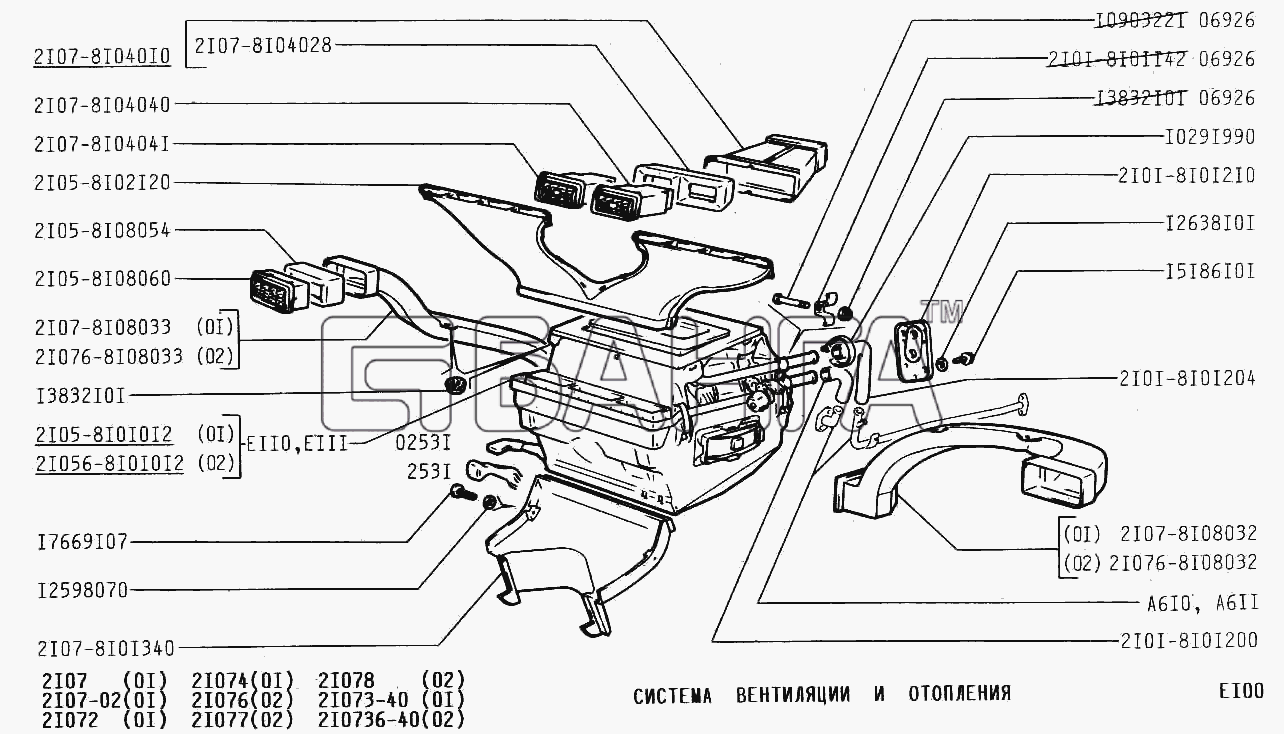

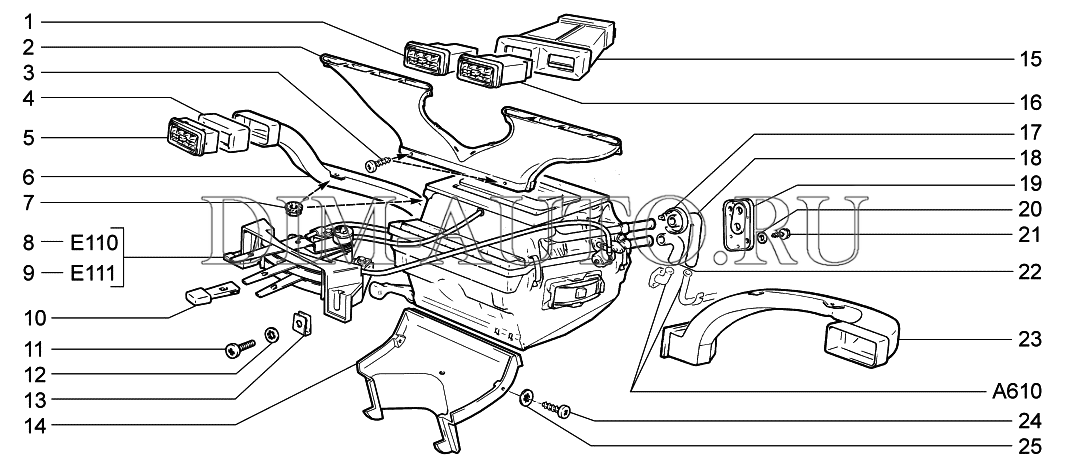

Система отопления ВАЗ 2107 устроена довольно просто (оранжевым цветом обозначены потоки тёплого воздуха, синим — холодноого)

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла, предотвращая их запотевание в холодную и влажную погоду.

Управление работой печки осуществляется с помощью нескольких рукояток на панели приборов. Верхняя рукоятка регулирует положение крана отопителя (крайнее левое положение — кран полностью закрыт, крайнее правое — полностью открыт). С помощью средней рукоятки меняется положение крышки воздухопритока. Поворачивая её вправо и влево, интенсивность подачи тёплого воздуха, соответственно увеличивается и уменьшается. Нижняя рукоятка регулирует заслонки воздуховодов обогрева стёкол. В правом положении воздушный поток направляется на боковые стёкла, в левом — на лобовое стекло.

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла

Узнайте, как заменить термостат на ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/termostat-vaz-2107.html

Доработка системы отопления

Устройство печки ВАЗ 2107 далеко не совершенно. Поэтому автовладельцы дорабатывают её самыми различными способами. Прежде всего предпринимаются попытки улучшения герметичности воздуховодов, особенно в местах соединений. Это позволяет несколько увеличить эффективность обогрева салона.

Владельцы ВАЗ 2107 дорабатывают систему отопления самыми различными способами

Замена вентилятора

Часто для улучшения работы печки автолюбители меняют родной вентилятор на более мощный, используемый в других моделях ВАЗ (например, ВАЗ 2108). Заводской электродвигатель вентилятора установлен на пластиковых втулках, которые быстро изнашиваются. В результате появляется люфт вала, а в салоне при работе вентилятора становится слышен свист. Ремонт и смазка втулок в этом случае, как правило, ожидаемого эффекта не приносят. Электродвигатель вентилятора ВАЗ 2108 установлен на подшипниках. Поэтому его установка в печку ВАЗ 2107 не только повысит эффективность обогрева салона, но и сделает работу вентилятора более надёжной.

Обычно вместе с электродвигателем вентилятора меняют и ряд других элементов блока управления печкой. Частота вращения заводского вентилятора ВАЗ 2107 при силе тока 4,5А составляет 3000 об/мин. Электродвигатель ВАЗ 2108 при частоте 4100 об/мин потребляет 14А. Поэтому при замене следует установить соответствующие предохранитель, резистор (обычно от «Нивы») и переключатель оборотов (например, от «Калины»).

Видео: доработка печки ВАЗ 2107

Для демонтажа вентилятора потребуются:

  • плоская и крестообразная отвёртки;
  • ключи на 7 и на 10;
  • круглогубцы.

Вентилятор снимается в следующем порядке.

  1. Демонтируется панель приборов, полка и перчаточный ящик.
  2. Ключом на 7 ослабляется кожух тросика регулирования воздушных заслонок. Петля тросика снимается с рычага.
  3. Ключом на 10 откручивается гайка крепления корпуса отопителя.
  4. Плоской отвёрткой из корпуса печки извлекаются левый и правый воздуховоды.
  5. Плоской отвёрткой снимаются защёлки, фиксирующие вентилятор на печке.
  6. Отсоединяются клеммы проводов.
  7. Вентилятор извлекается из корпуса печки.
  8. Снимается крыльчатка. При необходимости используются круглогубцы.

Размер нового вентилятора (от ВАЗ 2108) несколько больше. Поэтому его установка потребует некоторых изменений в конструкции печки. Если меняется только моторчик, необходимо будет сделать дополнительное отверстие в решётке, через которую тёплый воздух поступает в нижнюю часть салона. Если этого не сделать, корпус электродвигателя упрётся в решётку.

Замена корпуса печки

При установке вентилятора от ВАЗ 2108 потребуется изготовление нового каркаса, обычно из оргстекла. Это довольно трудоёмко и потребует определённых навыков.

Материалом для самодельного каркаса при доработке печки может служить оргстекло

При изготовлении нового каркаса следует точно соблюдать все размеры. Малейшие неточности могут привести к вибрации или выходу из строя нового вентилятора. Собрав конструкцию, следует смазать стыки герметиком и установить новый корпус на место. После этого обычно уровень шума в салоне снижается, а печка начинает лучше нагревать воздух.

Воздухозабор должен быть ВСЕГДА с улицы, тем более зимой, иначе окна потеть будут (а зимой и замерзать). Воздухозабор из салона делается только при включённом кондиционере (в семёрке этот вопрос не стоит).

То что в один «рукав» не дует, возможно: а) при махинации с печкой рукав не встал в нужное место и печка дует куда-то под панель, б) в сопло попала какая-нибудь хрень (поролон или что-то типа того).

Enakin

https://forums.drom.ru/russian/t1151720023.html

При изготовлении нового каркаса для моторчика следует точно соблюдать все размеры

Другие варианты тюнинга печки

Иногда дорабатывается конструкция воздуховодов. В корпусе печки делаются дополнительные отверстия, в которые вставляются сантехнические шланги. Через эти шланги, соединённые с боковыми и нижним воздуховодами, при работе двигателя создаётся дополнительный поток тёплого воздуха на стёкла и в ноги.

Часто причиной слабого обогрева салона является засорение радиатора печки. ОЖ начинает медленнее или совсем перестаёт циркулировать по системе отопления, и эффективность нагрева воздуха заметно снижается. Обычно в этих случаях радиатор меняют на новый.

Засорение радиатора печки приводит к снижению эффективности обогрева салона

Основные неисправности и способы их устранения

К наиболее характерным неисправностям печки ВАЗ 2107 относятся:

  1. Попадание воздуха в систему охлаждения. Это обычно происходит после заполнения системы антифризом. Устранение воздушной пробки нормализует процесс обогрева салона.
  2. При открытом кране отопителя ОЖ не поступает в радиатор. Чаще всего это происходит, когда в качестве антифриза используется вода. В системе образуется накипь, засоряющая кран и затрудняющая прохождение ОЖ. Проблема устраняется демонтажем крана с последующей его чисткой или заменой.
  3. Плохо работающий или вышедший из строя водяной насос. Если помпа не качает ОЖ, это может привести не только к отсутствию обогрева салона, но и к более серьёзным проблемам, например, к перегреву двигателя. Водяной насос не работает, как правило, при обрыве ремня генератора, а также при заклинивании в результате износа подшипников.
  4. Забитые соты радиатора печки. В этом случае подающий патрубок будет тёплым, а исходящий — холодным. Радиатор часто засоряется при использовании в качестве ОЖ воды, а также при попадании в систему масла или частиц присадок для устранения течи. Восстановить нормальную работу печки поможет чистка или замена радиатора.
  5. Смещение перегородки в радиаторе. Если оба патрубка радиатора горячие, а тёплый воздух в салон не поступает, то, скорее всего, в радиаторе сместилась перегородка. Единственное решение проблемы — замена радиатора на новый.

Подробнее о помпе ВАЗ 2107: https://bumper. guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/pompa-vaz-2107.html

Если на полу или стёклах появляется маслянистый на ощупь налёт, следует искать место утечки антифриза, которое может быть:

  • на кране;
  • на патрубках;
  • на радиаторе.

Если течёт кран или патрубок, их следует заменить. Протекающий радиатор можно временно запаять, но вскоре всё равно потребуется его замена.

Этим перечень возможных неисправностей печки не ограничивается.

Добраться до некоторых элементов системы отопления ВАЗ 2107 бывает достаточно сложно

Печка не выключается летом

Иногда в тёплое время года печку невозможно выключить, установив верхнюю рукоятку блока управления в крайнее левое положение. Если перекрыть кран не удаётся, неисправен сам кран или тросик его привода. Обнаружить кран можно под панелью приборов со стороны пассажирского сиденья. Если вручную его закрыть также не удаётся, не следует прилагать больших усилий. Кран может сломаться, а антифриз — вытечь в салон.

Заменить кран, предварительно купив новый, можно на любом автосервисе. Однако можно попробовать это сделать и самостоятельно. Следует отметить, что менять кран своими руками довольно неудобно по причине его расположения. Сначала следует открыть капот и отсоединить патрубок, идущий к крану. Так как из патрубка польётся ОЖ, под него необходимо подставить предварительно подготовленную ёмкость. После этого нужно снять вещевую полку и с пассажирского сиденья ключом на 10 открутить две гайки крепления крана к корпусу печки. Затем кран снимается со шпилек, вынимается и меняется на новый кран в обратной последовательности.

Причиной невозможности выключить печку обычно является неисправный кран отопителя

Засорение радиатора печки

Засорившийся радиатор печки можно промыть самостоятельно. Для этого потребуется:

  • две новые резиновые прокладки;
  • два червячных хомута;
  • набор ключей;
  • ОЖ;
  • ёмкость для сбора ОЖ.

Засорившийся радиатор печки можно промыть самостоятельно

Промывка радиатора выполняется на холодном двигателе в следующей последовательности:

  1. Под патрубки, которые будут сниматься, подстилается ветошь.
  2. Ослабляются хомуты крепления патрубков радиатора и крана.
  3. Патрубки снимаются. ОЖ из них сливается в заранее приготовленную ёмкость.
  4. Ключом на 7 снимается крепление уплотнителя с перегородки моторного отсека.
  5. Разбирается привод крана отопителя.
  6. Снимается кожух вентилятора.
  7. Через отверстие вытаскиваются патрубки отопителя. Радиатор снимается.
  8. Ключом на 10 отворачиваются болты, фиксирующие выходной патрубок радиатора.
  9. Старая прокладка заменяется на новую.
  10. Отсоединяется и чистится кран отопителя.
  11. Радиатор очищается снаружи от листьев и грязи.
  12. Патрубок чистится изнутри с помощью ёршика.
  13. Радиатор промывается Кёрхером под давлением 5,5 атм до тех пор, пока из него не пойдёт прозрачная вода. Для этого потребуется около 160 л воды.
  14. Если нет Кёрхера, для промывки можно использовать каустическую соду. Раствор соды заливается в радиатор и оставляется на один час. Затем раствор сливается, и его цвет сравнивается с цветом свежего раствора. Процедура повторяется до тех пор, пока цвет сливаемой и заливаемой жидкостей не станет одинаковым.
  15. После промывки каустической содой радиатор продувается компрессором.

Установка радиатора производится в обратном порядке. При этом рекомендуется заменить все хомуты и прокладки на новые.

Снятый радиатор можно разобрать, отпаяв его верхнюю часть и днище с помощью газовой горелки, и прочистить его внутренности насаженной на дрель металлической сеткой. При этом можно использовать специальную жидкость для промывки, щёлочь или лимонную кислоту. Затем радиатор запаивается и возвращается на место. Эта процедура довольно трудоёмка, поэтому часто бывает целесообразнее заменить радиатор на новый.

Видео: замена радиатора печки ВАЗ 2107

Ремонт и замена отдельных элементов системы отопления

Помимо радиатора, в систему отопления входят вентилятор с электродвигателем, кран и блок управления.

Водители, которые уже много лет сидят за рулём «Жигулей», нередко говорят, что печка ВАЗ 2107 иногда плохо греет. Самой распространённой причиной неисправностей такой системы, как печка ВАЗ 2107, является течь радиатора, а также патрубков, крана и соединений, расположенных непосредственно между ними. К этому можно добавить и сбои переключателя для режимов электровентилятора, повреждение проводов устройства или окисление их составляющих.

Марина Адулян

http://fb.ru/article/133081/pechka-vaz—ploho-greet-ustroystvo-pechki-vaz—zamena-radiatora-pechki-vaz—svoimi-rukami

Электродвигатель вентилятора

Электродвигатель печки считается одним из самых слабых мест ВАЗ 2107. Это обусловлено материалом втулок, на которых вращается ротор. При износе этих втулок работа вентилятора сопровождается характерным свистом. Это происходит через два-три года эксплуатации автомобиля. Электродвигатель можно привести в рабочее состояние с помощью чистки и смазки. Однако через непродолжительное время снова появится свист со стороны вентилятора печки. Специалисты в таких случаях рекомендуют заменить штатный электродвигатель на новый — подшипниковый. В результате свист пропадёт, а надёжность узла увеличится. Процесс замены связан с определёнными трудностями, так как расположен электродвигатель в довольно труднодоступном месте. Тем не менее после установки подшипниковый моторчик гарантированно проработает несколько лет.

Заводской электродвигатель вентилятора печки ВАЗ 2107 обычно меняют на подшипниковый

Читайте об устройстве вентилятора радиатора на ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/ne-vklyuchaetsya-ventilyator-ohlazhdeniya-vaz-2107-inzhektor.html

Кран отопителя

Кран отопителя меняется при заклинивании, протекании и в других случаях, когда его ремонт невозможен. Специалисты рекомендуют в этом случае устанавливать керамический кран.

Металлический кран отопителя обычно открывается осенью и закрывается весной. В периоды простоя он может закиснуть, покрыться накипью и просто выйти из строя. Результат может быть крайне неприятным для автовладельца. Эти недостатки отсутствуют у керамического крана. На керамике практически не накапливается накипь, и она не подвержена коррозии. В результате даже после длительного простоя кран отопителя будет находиться в работоспособном состоянии.

Штатный кран печки ВАЗ 2107 часто меняют на керамический

Блок управления

Управление системой отопления осуществляется из салона ВАЗ 2107 несколькими рычагами на панели приборов, связанными с управляемыми элементами гибкой тягой (стальной проволокой). С помощью этих рычагов можно:

  • регулировать степень открытия воздушных заслонок;
  • открывать и закрывать кран отопителя;
  • распределять воздушные потоки между лобовым и боковыми стёклами;
  • осуществлять забор воздуха из подкапотного пространства.

Каждый из рычагов блока управления отвечает за работу определённого узла

Кроме этого, имеется ещё и нижняя заслонка (воздухораспределительная крышка), которая управляется специальным рычагом, расположенным под панелью приборов со стороны водителя.

Таким образом, большую часть работ по ремонту, обслуживанию и замене элементов системы отопления ВАЗ 2107 любой автовладелец может выполнить самостоятельно. Кроме этого, рекомендации специалистов помогут своими руками осуществить доработку печки и сделать её работу более эффективной.

▶▷▶▷ схема вентилятора охлаждения ваз 2107 инжектор

▶▷▶▷ схема вентилятора охлаждения ваз 2107 инжектор
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:27-05-2019

схема вентилятора охлаждения ваз 2107 инжектор - Схема подключения вентилятора охлаждения ВАЗ 2 Схемы 2shemirushema-podklyucheniya-ventilyatora Cached Полная схема подключения и цоколёвка вентилятора охлаждения автомобилей ваз : 2104 2105 2109 2107 2110 2106 2114 2115 ( инжектор и карбюратор) Электросхема ВАЗ 2107 c описанием скачать бесплатно 7vazruustrojstvojelektroshema-inzhektornyj Cached Электросхема для Ваз 21074i Схема электрических соединений ЭСУД ЕВРО-2 М797, Январь 72 lada 2107 , 21074 с двигателями 2104, 21067, 2104-1411020-10, 21067-1411020-11,12 Схема Вентилятора Охлаждения Ваз 2107 Инжектор - Image Results More Схема Вентилятора Охлаждения Ваз 2107 Инжектор images Не включается вентилятор охлаждения ваз 2107 инжектор и bumperguruklassicheskie-modeli-vazsistema Cached Вентилятор охлаждения ВАЗ 2107 В силовых установках первых семёрок вентилятор радиатора был установлен прямо на валу водяного насоса Вентилятор охлаждения радиатора ВАЗ 2107Принудительное включение semerkavazrusistema-okhlazhdeniyaventilyator Cached ВАЗ 2107 оборудован электрическим вентилятором охлаждения радиатора Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру Не работает датчик включения вентилятора ВАЗ 2107 znatokvazrudvigatelsistema-ohlazhdeniyane Cached Схема включения вентилятора охлаждения ВАЗ 2107 ( инжектор ) Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления Схема ВАЗ-2107 2 Схемы 2shemirushema-vaz- 2107 Cached Электросхема ВАЗ - 2107 карбюратор полный вид: Схема электрическая ВАЗ - 2107 инжектор В схему инжекторного ВАЗ 2107 включены ЭБУ, электрический бензонасос, форсунки и датчики системы управления Схема включения электродвигателя вентилятора радиатора ВАЗ wwwvazdriverrushema_vklyucheniya_ventilyatora Cached Схема вентилятора радиатора без реле Схема включения вентилятора охлаждения Схема габаритов ВАЗ - 2107 Электросхема ваз 2104 (21043) карбюратор и инжектор с bumperguruklassicheskie-modeli-vaz Cached На ВАЗ 2104 используется аккумулятор 6СТ-55П или аналогичный В качестве источника переменного тока используется синхронный генератор 373701 (или Г-222) ВАЗ-2107 Датчик включения вентилятора: установка, ремонт, замена fbruarticle259390vaz--datchik-vklyucheniya Cached Температура датчика включения вентилятора ( ВАЗ - 2107 , инжектор ) для разных версий прошивок ЭБУ может составлять 92-95 ºС Его сопротивление при этом близко к нулю Система охлаждения ВАЗ 2107: устройство и схема 7vazruustrojstvosistema-ohlazhdenijahtml Cached Карбюратор и инжектор улучшают КПД, но ненамного Отведением этого тепла и занимается система охлаждения автомашины ВАЗ 2107 Схема системы охлаждения двигателя следующая: Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox - the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 7,240

  • Помогите не знаю что делать!Заранее спасибо. ваз 2105. Ребят подскажите,откапиталил ДВС на ваз 21053
  • инжектор. Схема подсоединения вентилятора системы охлаждения через реле. ВАЗ-2107 модифицированная люкс-версия автомобиля ВАЗ-2105 , который, в свою очередь, ведёт своё происхождение от Fiat 124 ,
  • я люкс-версия автомобиля ВАЗ-2105 , который, в свою очередь, ведёт своё происхождение от Fiat 124 , малолитражного семейного седана образца 1966 года (победителя конкурса Европейский автомобиль года 1967 года). Вместо ровной крышки багажника появилась крышка с выштамповкой от ВАЗ-2105, исчез ... Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Бачок омывателя - увеличенной емкости, от ВАЗ-2121. Под трего пассажира, в средней части - четыре мя сиденьями салона оборудовал ящики дефлектора ВАЗ-2107 для подачи воздудля инструмента. ха в салон. Убеждаемся в работоспособности вентилятора охлаждения, чистоте радиатора. Основная причина перегрева скопившаяся шуба между радиаторами кондиционера и охлаждения двигателя. Описание основных датчиков инжекторной системы ВАЗ и следствия их отказов. Вентилятором системы охлаждения двигателя, Двигатель внутреннего сгорания Схема: Двухтактный двигатель внутреннего сгорания с глушителем Википедия. Радиатор охлаждения ГАЗ 3110 медный 2рядный, вентилятор охлаждения 21102108, фару левую на ВАЗ 2114 в сборе с поворотником, ресничкой, полку... Электродвигатель вентилятора системы охлаждения двигателя. Модификация и комплектация автомобилей ВАЗ-2107. Схема генератора Ваз 2107 Жигули. Нужен вентилятор охлаждения помогите! Есть у кого вентилятор на кадет приму в дар или за умеренную плату! Форум ВАЗ 2109 Эксплуатация. Нет у меня инжектор! Bravo43: или может быть не правильно подключён вентилятор охлаждения. как думаете?

ассортимент

ведёт своё происхождение от Fiat 124

  • замена fbruarticle259390vaz--datchik-vklyucheniya Cached Температура датчика включения вентилятора ( ВАЗ - 2107
  • замена fbruarticle259390vaz--datchik-vklyucheniya Cached Температура датчика включения вентилятора ( ВАЗ - 2107
  • 2104-1411020-10

Request limit reached by ad vlaXML

Помогите не знаю что делать!Заранее спасибо. ваз 2105. Ребят подскажите,откапиталил ДВС на ваз 21053 инжектор. Схема подсоединения вентилятора системы охлаждения через реле. ВАЗ-2107 модифицированная люкс-версия автомобиля ВАЗ-2105 , который, в свою очередь, ведёт своё происхождение от Fiat 124 , малолитражного семейного седана образца 1966 года (победителя конкурса Европейский автомобиль года 1967 года). Вместо ровной крышки багажника появилась крышка с выштамповкой от ВАЗ-2105, исчез ... Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Бачок омывателя - увеличенной емкости, от ВАЗ-2121. Под трего пассажира, в средней части - четыре мя сиденьями салона оборудовал ящики дефлектора ВАЗ-2107 для подачи воздудля инструмента. ха в салон. Убеждаемся в работоспособности вентилятора охлаждения, чистоте радиатора. Основная причина перегрева скопившаяся шуба между радиаторами кондиционера и охлаждения двигателя. Описание основных датчиков инжекторной системы ВАЗ и следствия их отказов. Вентилятором системы охлаждения двигателя, Двигатель внутреннего сгорания Схема: Двухтактный двигатель внутреннего сгорания с глушителем Википедия. Радиатор охлаждения ГАЗ 3110 медный 2рядный, вентилятор охлаждения 21102108, фару левую на ВАЗ 2114 в сборе с поворотником, ресничкой, полку... Электродвигатель вентилятора системы охлаждения двигателя. Модификация и комплектация автомобилей ВАЗ-2107. Схема генератора Ваз 2107 Жигули. Нужен вентилятор охлаждения помогите! Есть у кого вентилятор на кадет приму в дар или за умеренную плату! Форум ВАЗ 2109 Эксплуатация. Нет у меня инжектор! Bravo43: или может быть не правильно подключён вентилятор охлаждения. как думаете?

Патрубок радиатора системы охлаждения 21073

Как поменять патрубки системы охлаждения ВАЗ 21073 «инжектор»…

Здравствуйте, читатель блога RtiIvaz.ru. В этой статье рассмотрим, как поменять патрубки системы охлаждения на ВАЗ 21073 инжектор, с алюминиевым радиатором.

ОПИСАНИЕ ПАТРУБКОВ ВАЗ 21073

Как выглядит комплект патрубков ВАЗ 2107 с инжекторным двигателем изображено на рисунке ниже:

РИС. 1. Комплект резиновых патрубков на ваз 21073 «инжектор».

  1. Отводящий патрубок,
  2. Подводящий патрубок,
  3. Муфта водяного насоса,
  4. Перепускной патрубок.

1. Отводящий патрубок – в народе называют нижний патрубок радиатора. Номер по каталогу 2105-1303010.

Нижний патрубок предназначен для соединения нижней части радиатора охлаждения с термостатом. По патрубку жидкость выводится из радиатора и подается на термостат. Он так же используется на автомобилях ваз – «классика», с карбюраторными двигателями.

2. Подводящий патрубок – в народе называют верхний патрубок радиатора. Номер по каталогу 2123-1303025. По нему охлаждающая жидкость подается в верхнюю часть радиатора системы охлаждения двигателя. Еще его можно применять в качестве отводящего патрубка на Ниву – шевроле.

3.Муфта водяного насоса – устанавливается между термостатом и помпой. Его номер по каталогу 2103 – 1803092. По нему охлаждающая жидкость подается из термостата в водяной насос. Используется он так же во всех двигателях ВАЗовской «классики». В народе его еще называют «коротыш».

4. Перепускной патрубок – соединяет верхнюю часть термостата и выпускной патрубок рубашки охлаждения двигателя. Номер по каталогу 2101 – 1303090. Его еще называют «уголок».

РАСПОЛОЖЕНИЕ ПАТРУБКОВ ВАЗ 2107

Далее мы рассмотрим, где и как располагаются все эти патрубки на примере фрагмента двигателя ВАЗ 2107:

РИС. 2. Система охлаждения двигателя ваз 2107.

1. Отводящий патрубок. 2.Подводящий патрубок. 3.Муфта водяного насоса 4. Перепускной патрубок. 5. Шланг подачи горячей жидкости в радиатор отопителя. 6. Расширительный бачок. 7. Рубашка охлаждения двигателя. 8. Крышка радиатора. 9. Радиатор охлаждения двигателя. 10. Кожух вентилятора (диффузор). 11. Вентилятор охлаждения радиатора. 12. Нижняя опора радиатора. 13. Шкив водяного насоса (помпы). 14. Трубка вывода жидкости из радиатора отопителя. 15. Ремень водяного насоса. 16. Водяной насос. 17. Патрубок выпускной, рубашки охлаждения двигателя. 18. Термостат. Стрелками здесь указано направление движения охлаждающей жидкости.

ПРИЧИНЫ НЕИСПРАВНОСТИ ПАТРУБКОВ РАДИАТОРА ВАЗ 2107

Замену патрубков системы охлаждения производят тогда, когда обнаружится, что уровень охлаждающей жидкости со временем убывает. Если вы обнаружили это в своем автомобиле, то внимательно осмотрите все патрубки. Иногда бывает, что ослаблен один из хомутов, и достаточно просто подтянуть его. В некоторых случаях утечка появляется в самом радиаторе охлаждения.

Тогда придется менять его, если он у вас алюминиевый, а если медный радиатор, то положение спасает пайка радиатора. Но, поскольку у нас сегодня другая тема, то будем рассматривать тот случай, когда жидкость вытекает вследствие дефекта резиновых патрубков системы охлаждения.

Чаще всего на резине появляются трещины в местах крепления их хомутами. Это можно обнаружить при появлении подтеков. Надо в этом месте слегка изогнуть патрубок и тогда сразу станет видна эта трещина. Для примера приведу вам фото ниже:

РИС. 3. Трещина на патрубке, в месте крепления хомутом.

Иногда ставят патрубки не совсем подходящие по форме и изгибам. Тогда возникают либо напряжения в материале, либо деформация. Вот в местах деформации чаще всего и образуются трещины (а то и вовсе резина обрываются) и жидкость начинает вытекать через них.

Бывает и так, что патрубки вообще лопаются, как показано на рисунке ниже:

РИС. 4. Лопнувший патрубок основного радиатора.

ЗАМЕНА ПАТРУБКОВ РАДИАТОРА ВАЗ 21073

В этой главе рассмотрим, как же заменить патрубки радиатора ваз 21073…

Перед заменой патрубков ваз 21073 надо снять пробки с радиатора и расширительного бачка. Приготовим шланг подходящего диаметра и какую нибудь емкость, можно старую канистру, но не менее чем на 10 литров. В системе охлаждения ваз 2107 по паспорту залито 9 литров жидкости.

Затем находим сливной кран двигателя. Он находится в нижней части блока. Надеваем на штуцер этого крана один конец шланга. Другой конец вставляем в емкость, которую мы предусмотрительно поставили ниже уровня двигателя. Если мы ее установим где попало, то может оказаться так что, она окажется выше уровня двигателя. В таком случае жидкость системы охлаждения не будет вытекать из двигателя.

Открываем кран и жидкость начнет вытекать из двигателя…

Пока жидкость вытекает, мы ключом (удобнее для этого применить торцевые головки) на 8 или на 7 мм, в зависимости от того какие хомуты применены в вашем автомобиле, ослабляем хомуты. Снимать сразу резиновые патрубки не рекомендую, поскольку жидкость еще не вся вытекла из системы охлаждения. Дождемся, когда жидкость из блока перестанет течь, затем приступим к радиатору.

Следующим шагом будет слив жидкости из основного радиатора охлаждения…

Выкручиваем пробку в нижней части радиатора и тут же вставляем в отверстие шланг, чтобы избежать напрасных потерь жидкости. Пробка эта показана на следующем рисунке:

РИС. 5. Расположение и вид сливной пробки основного радиатора.

Дожидаемся, когда из основного радиатора вытечет вся охлаждающая жидкость. Теперь мы можем смело приступить к демонтажу патрубков радиатора ваз 2107 с инжекторным двигателем (см.видео).

С термостата патрубки можно сразу не снимать. Обычно термостат извлекают вместе с ними, поскольку на снятом термостате их демонтировать легче. Ну вот, мы сняли все и теперь надо внимательно сравнить все новые патрубки со старыми, чтобы их длина, форма и диаметр в точности совпадали. Иначе они могут быть установлены неправильно, вследствие чего в местах изгиба могут появиться деформации.

Также если какой нибудь из них окажется коротким, то он может попросту порваться в процессе эксплуатации. Перед установкой каждого патрубка рекомендую хорошенько почистить посадочные места и смазать тонким слоем герметика.

С герметикой надо быть поаккуратнее, обычно мажут тонким слоем, и шланг надевают только через пятнадцать минут. Это надо чтобы герметик немного схватился. И я, обычно, стараюсь после установки всех шлангов, оставить все это на ночь. За это время герметик окончательно схватится, вследствие чего вероятность появления течи в месте соединения будет минимальной.

Сначала надеваем патрубки на термостат, но не затягиваем хомуты. При установке его на свое место может оказаться, что какой нибудь из них одет не совсем в том положении, в котором должен быть.

Термостат вместе с патрубками устанавливаем на свое место, все концы надеваем на свои места. Далее убедившись, что они сидят правильно, без перекосов и деформаций, можно уже окончательно затягивать хомуты. Таким же образом устанавливаем все остальные патрубки, затягиваем хомуты, и как уже говорилось выше, оставим до утра или хотя бы не менее двух часов.

По происшествии этого времени, закручиваем на место сливную пробку радиатора и закрываем кран блока.

Затем можно заливать охлаждающую жидкость. Перед этим надо бы открыть кран печки и снять два шланга, которые присоединены к дроссельной заслонке. Это нужно чтобы из системы охлаждения удалялся весь воздух. Иначе могут возникнуть воздушные пробки, и полное охлаждение двигателя не будет происходить.

Имейте в виду, что жидкости должно уйти около девяти литров. Если вы залили меньшее количество и при этом радиатор заполнился, это значит, что где то образовалась воздушная пробка и жидкость не проникла во всю систему охлаждения. А это чревато последствиями перегрева двигателя.

После заливки жидкости, пробуем завести двигатель, и внимательно осмотреть все места соединения резины с металлом. Иногда даже можно это сделать на ощупь и посмотреть на пальцы, нет ли там капель жидкости. Если они присутствуют, то нужно подтянуть хомут в этом месте, или найти причину подтекания. Иногда это бывает, если штуцер, на который надевается патрубок, либо помят, либо на нем есть трещина.

Если жидкость в радиаторе убывает, надо подливать ее до уровня нижней кромки заливной горловины. Жидкость в радиаторе может убывать, потому что как только вы завели двигатель, водяной насос разгоняет ее по всей системе. Проверив все патрубки радиатора, и убедившись, что на них нет течи, включите отопитель салона, он должен подавать теплый воздух.

Убедившись что все работает как надо, проверьте уровень в радиаторе охлаждения и закройте его пробку. Долейте, в случае надобности охл. жидкость в расширительный бачок до требуемого уровня.

См. видео:


Еще один момент: после замены патрубков радиатора, я обычно, даю двигателю поработать до тех пор, пока не включится электрический вентилятор охлаждения. Это говорит о том, что вы все сделали правильно, и система охлаждения работает, так как должно быть.

Ну вот, на этом заканчиваю статью, и надеюсь на то, что пригодится в процессе ремонта вашего автомобиля.

Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

Читайте далее:

Как снять радиатор

Патрубки на радиаторы от ваз 2108

Патрубки от системы охлаждения ваз 2110

Популярные статьи:

Особенности системы охлаждения ВАЗ-2107

Система охлаждения двигателя – жидкостная, закрытого типа с принудительной циркуляцией. На холодном двигателе жидкость циркулирует по «малому кругу»

В него входят рубашки охлаждения блока и головки блока цилиндров двигателя, насос охлаждающей жидкости, термостат, а также радиатор отопителя, когда его кран открыт.

При достижении температуры жидкости 80–85°С приходят в действие два клапана термостата, перекрывая малый круг и открывая жидкости путь через радиатор двигателя, который интенсивно обдувается встречным потоком воздуха при движении, а также при помощи электровентилятора.

Положение клапанов термостата при различной температуре охлаждающей жидкости: I — вход жидкости из головки блока цилиндров; II — выход жидкости к насосу охлаждающей жидкости; III — вход жидкости от отводящего шланга радиатора;1 — основной клапан,2 — перепускной клапан.

Радиатор состоит из двух горизонтальных бачков, соединенных между собой трубками. Для лучшего теплоотвода на них напрессованы пластины.

Жидкость подается в радиатор через верхний патрубок, а отводится через нижний.

В последнее время автомобили комплектуются радиаторами с пластмассовыми бачками и алюминиевой сердцевиной.

Проходя через радиатор, жидкость охлаждается, после чего снова поступает в двигатель.

Изменение объема охлаждающей жидкости при ее нагреве или охлаждении компенсирует расширительный бачок.

Для визуального контроля уровня охлаждающей жидкости бачок изготовлен из полупрозрачного полиэтилена.

Герметичность системы обеспечивается впускным и выпускным клапанами пробки заливной горловины радиатора.

На горячем двигателе выпускной клапан поддерживает повышенное давление в системе. За счет этого повышается температура кипения жидкости.

При ее остывании открывается впускной клапан, пропуская часть жидкости из расширительного бачка в радиатор и тем самым компенсируя уменьшение объема жидкости.

В пробке расширительного бачка имеется отверстие, поэтому в его внутренней полости давление всегда атмосферное.

Насос охлаждающей жидкости центробежного типа. Корпус насоса – алюминиевый, разборный, состоит из двух частей.

Валик насоса вращается в двухрядном подшипнике закрытого типа, не требующем обслуживания.

На передний конец вала напрессован фланец шкива привода насоса – клиновым ремнем от шкива коленчатого вала двигателя.

Не рекомендуется заливать в систему охлаждения двигателя воду. Это приводит к образованию накипи на стенках системы, коррозии деталей, ухудшению теплообмена и сокращению ресурса уплотнения насоса.

особенности и преимущества в работе и обслуживании своими руками с видео и фото материалами • Сам автоэлектрик

Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи. Представитель заднеприводного семейства ВАЗ, получивший систему впрыска

В чем новизна

Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии. Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера

Функции ЭСУД

Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:

  1. Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
  2. Регулировку частоты вращения коленчатого вала на холостом ходу;
  3. Управление искрообразованием на свечах зажигания;
  4. Корректировку угла опережения зажигания на всех режимах работы;
  5. Включение и выключение электрического топливного насоса,
  6. Управление электрическим вентилятором системы охлаждения двигателя.

На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3 Система впрыска ВАЗ 2107

Электрическая схема

Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства. Схема электрооборудования ВАЗ 2107 с карбюратором

Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.

Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107

Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.

Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку

Отличия в работе

Преимущества

Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:

  • Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;
Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы
  • Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
  • Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
  • Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;

Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.

  • Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.

На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.

Недостатки

У системы впрыска есть и некоторые изъяны, в частности:

  • Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
  • Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
  • Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.
На фото – диагностика кислородного датчика ВАЗ 2107

В заключение

Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.

Схема включения вентилятора охлаждения ваз 2114 инжектор


4.1 / 5 ( 36 голосов )

Схема включения вентилятора ВАЗ 2109 при помощи реле

Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы. Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом). В жаркую погоду, конечно же, перегрев сильнее происходит.

Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает. Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува. Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

https://youtu.be/https
://youtu.be/wdpTUvxVWFU

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.


Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

  • Отключите минусовую клемму от аккумуляторной батареи;
  • Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
  • Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
  • Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
  • Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
  • Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
  • Вручную снимите прижимную пластину;
  • Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

  1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
  2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
  3. Достаньте электродвигатель из корпуса вентилятора.
  4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
  5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Статья в тему: Объем масла в двигателе на ВАЗ 2109


Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

  • Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
  • Поддев шайбу, снимите ее;
  • В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
  • Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
  • Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.


Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.


Штифт направьте в продольное отверстие

Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Вентилятор радиатора ВАЗ 2107

Оглавление

Не работает Схема Не выключается

Не работает

На инжекторных двигателях ВАЗ-2107, двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.

Поэтому, поиск причин не включения вентилятора, начинают со снятия разъёма с датчика, при включённом зажигании. Если сам вентилятор исправен, то он должен заработать. Вставив в клеммы разъёма нагрузку, в виде лампочки, вентилятор должен остановиться.

Таким образом, Вы проверяете электрическую цепь электродвигателя вентилятора. В этом случае она будет исправна, а датчик вентилятора придётся заменить.

Важно

Правда следует отметить, что в продаже, бывают и некондиционные датчики, которые при установке на двигатель также, работать не будут.

Если после снятия разъёма с датчика, вентилятор не заработал, то его работоспособность нужно проверить, подсоединив его напрямую к аккумуляторной батарее. Вариантов эксперимента, всего два.

Если вентилятор работает, то придётся проверять работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ.

А если вентилятор не заработает, то придётся проверять состояние его щёток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи включения вентилятора будет отсутствовать ЭБУ, а некоторых «семёрках» даже не ставят и реле включения вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу гораздо проще и с этим могут справиться многие водители автомобилей ВАЗ-2107.

Схема

Представляем вам схему включения электровентилятора охлаждения радиатора на ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме в блоке предохранителей присутствует реле, соответственно датчик может устанавливаться слаботочный.

Не выключается

Полетел датчик включения вентилятора, который отслеживает температуру.

Находится он с правой стороны радиатора (вкручен в сам радиатор). Вот его необходимо заменить.

Источник: https://vz07-up.ru/ssh/ventilyator-radiatora.html

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Диагностика системы охлаждения двигателя ваз 21093, 2109, 21099 и определение неисправностей

В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

  • Наличие утечки охлаждающей жидкости – для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
  • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
  • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

Причины перегрева двигателя ваз

  1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
  2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
  3. При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
  4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Не нашли интересующую Вас информацию? на нашем форуме.

Не работает датчик включения вентилятора ВАЗ 2107, диагностика, схема включения и замена

Система охлаждения устроена таким образом, чтобы вентилятор запускался только после нагревания двигателя до установленной температуры. Неработающий датчик включения вентилятора может привести к серьёзным проблемам с двигателем.

Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ДТОЖ) который показывает температуру двигателя на панели приборов и устанавливается справой стороны двигателя.

Вовремя заметить его поломку можно только пожалуй только летом, да и то в городе или при медленной езде так как встречного потока воздуха вполне достаточно для нормальной работы системы охлаждения. Вентилятор системы охлаждения, на автомобилях ВАЗ 2107, запускается с характерным шумом, поэтому момент его запуска хорошо слышен.

Где располагается и температура включения

Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23.3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.

Для «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С0, поэтому установка подходящего по размерам, но с другим номером не рекомендуется.

На карбюраторных моделях датчик расположен на радиаторе

Проверка электровентилятора и его цепей

Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На карбюраторной модели все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Обратите внимание

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

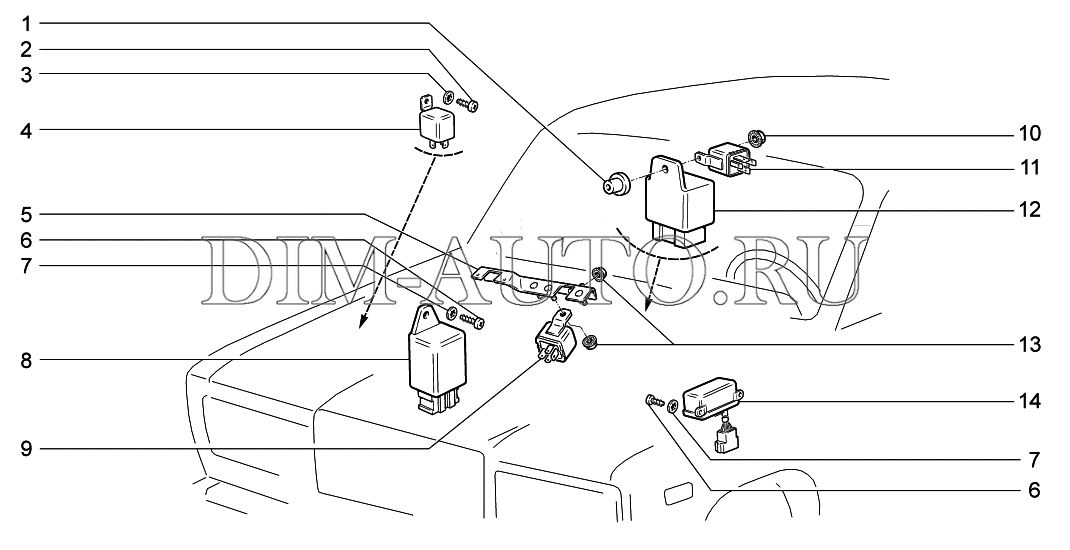

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

  1. разбираем реле;
  2. отгибаем верхний упор пластины;

  3. приподнимаем пластину с контактом для удобного доступа;
  4. поджимаем контакт;

  5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Замена датчика

Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

  • Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.
  • При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

Источник: https://znatokvaz.ru/dvigatel/sistema-ohlazhdeniya/ne-rabotaet-ventilyator-radiatora-vaz-2107

Схема проводки ВАЗ 2107 - инжектор: инструкция по монтажу электропроводки своими руками, фото

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

  1. Электронная система учитывает показания многочисленных датчиков;
  2. На их основе выбирает оптимальный режим;
  3. Подает раздельные сигналы на каждую форсунку.

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

  1. Новый шкив коленчатого вала;
  2. Передняя крышка двигателя с отливкой под установку датчика;
  3. Датчики температуры охлаждающей жидкости и положения коленвала;
  4. Новая проводка ваз 2107 на инжектор;
  5. Непосредственно сам инжектор;
  6. Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

  1. Демонтаж старого оборудования;
  2. Подсборка узлов перед установкой;
  3. Непосредственная установка и отладка системы впрыска.

Работы по демонтажу

Операции выполнять в строгой последовательности:

  1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
  2. Сливаем из системы охлаждающую жидкость;
  3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
  4. Отсоединяем корпус воздушного фильтра;
  5. Демонтируем карбюратор;
  6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
  7. Снимаем впускной коллектор;
  8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
  9. Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

  1. Закрепить блок ЭСУД;
  2. Добавить новые провода с клеммами подключения к штатной проводке;
  3. Протянуть проводку к радиатору охлаждения;
  4. Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

  1. Подключить с помощью клеммных колодок контроллер;
  2. Подсоединить провода к форсункам;
  3. Подсоединить проводку к электрическому вентилятору;
  4. Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.

Подключение вентилятора охлаждения форсунки ВАЗ 2107. Схема подключения вентилятора охлаждения ВАЗ. Особенности системы охлаждения в различных модификациях

За годы производства на автомобили ВАЗ-2107 устанавливались как карбюраторные, так и впоследствии инжекторные двигатели. Поэтому электрические цепи, питающие напряжение электродвигателя вентилятора системы охлаждения двигателя, отличаются друг от друга.

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ.Электронный блок управления, анализируя сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинается со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, значит, он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом вы проверяете электрическую схему двигателя вентилятора. В этом случае он будет исправно работать, и датчик вентилятора придется заменить.Правда, следует отметить, что в продаже есть и некачественные датчики, которые при установке на двигатель тоже работать не будут.

Если после снятия разъема с датчика вентилятор не работает, то необходимо проверить его работоспособность, подключив его напрямую к аккумулятору. Вариантов эксперимента всего два. Если вентилятор работает, то вам нужно будет проверить исправность предохранителя, который защищает эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, то придется проверить состояние его щеток, на износ.

На карбюраторных двигателях автомобиля ВАЗ-2107 в электрической цепи не будет ЭБУ включения вентилятора, а некоторые "семерки" даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор, намного проще и с этим справляются многие водители автомобилей ВАЗ-2107.

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда срывается реле (датчик) включения вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем - капремонтом двигателя. Во избежание проблем можно улучшить конструкцию, организовав принудительную обдувку радиатора. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, установленной на роторе водяного насоса.Это решение обеспечивало постоянный приток воздуха к радиатору при заклинивании двигателя. Учитывая, что конструкция ВАЗ 2107 мало отличается от своих «предшественников», установить такую ​​крыльчатку не составит труда.

Преимущество этого решения - надежность. Принудительный механический обдув радиатора гарантирует, что в жаркий день машина не закипит в пробке. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом. Зимой появляется еще один недостаток принудительного охлаждения - холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев.Тот факт, что на холодном двигателе вентилятор дует на радиатор, никак не влияет на скорость прогрева при условии, что термостат работает. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно доработать. :

  • Установить диффузор для направления воздушного потока через соты радиатора. Это повысит эффективность охлаждения.
  • Сдвинуть радиатор немного назад, ближе к крыльчатке.Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные полосы. Полосы необходимо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом, вы сможете уберечь автомобиль от перегрева.

Электровентилятор охлаждения радиатора (принудительный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не приносила проблем, можно организовать принудительное охлаждение без замены штатного электровентилятора с надетой на шкив помпы крыльчаткой.Для этого достаточно обеспечить включение резервного вентилятора кнопкой. Вам потребуются следующие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен. Исправность можно проверить омметром или шкалой. Если вентилятор не включается при нагреве нижней части радиатора, его необходимо заменить.

Во-первых, нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора. Для этого схему включения вентилятора ВАЗ 2107 нужно изменить так, чтобы он запитывался не напрямую от датчика, а через дополнительное реле.В этом случае контакты датчика вентилятора (термореле) не сгорят, а в случае выхода из строя дополнительного реле заменить его будет намного проще.

Также необходимо подключить кнопку включения вентилятора, чтобы при включении дублировал датчик, подавая напряжение на катушку реле при включении. В этом случае при выходе из строя датчика появится возможность вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Усовершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный.В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективный вентилятор с восемью лопастями обеспечивает особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально создавалась для эффективной работы. В случае выхода из строя причина кроется не в неэффективной штатной батарее, а в забитых ячейках радиатора или недостатке охлаждающей жидкости в системе. Поэтому, если двигатель перегревается при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и почистить соты радиатора (или заменить их).

В данной статье будет подробно рассказано о нагнетательном вентиляторе ВАЗ 2107. Существует два типа такой конструкции - электрическая и механическая. Любой владелец семерки начинает жалеть, что летом в пробке вдруг выходит из строя датчик включения вентилятора. После такого происшествия, как правило, начинают задумываться об улучшении конструкции. И есть несколько способов обновить.

Метод первый - принудительное охлаждение механического типа


Пожалуй, это можно так назвать.Вспомните первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них радиатор продувался из-за крыльчатки, прикрученной к ротору насоса. Такой же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения не сильно отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции. Дело в том, что даже зимой радиатор будет обдуваться потоком воздуха. Это снижает температуру двигателя, поэтому в салоне может быть достаточно прохладно. Летом это хорошо - мотор всегда остывает, вентилятор постоянно работает, тосол не кипит.


Но сделайте еще два небольших улучшения и летняя эксплуатация будет просто сказкой:

  1. Установите пластиковый диффузор, чтобы направлять воздух в соты радиатора.
  2. Верхнюю часть радиатора установить немного ближе к лопастям рабочего колеса. Крепеж выполняется небольшими полосками из твердого металла. Постарайтесь сделать так, чтобы расстояние от поверхности радиатора до крыльчатки было в пределах 2-4 см.

Это маленькие хитрости, которые помогут улучшить охлаждение двигателя ВАЗ 2107.Цена вопроса буквально мизерная - не более 80 рублей (столько стоит крыльчатка).

Метод второй - электрический


Если у вас новая машина, установлена ​​форсунка и электровентилятор, стоит ли ее портить форсированной крыльчаткой? Несколько разумнее будет оставить электровентилятор, но сделать резервный способ включения с помощью кнопки. В магазине приобретите несколько предметов и материалов:

  1. Новый датчик (если старый пришел в негодность).
  2. Реле электромагнитное с нормально разомкнутыми контактами.
  3. Красный провод сечением 0,75 кв. Мм.
  4. Кнопка установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
  5. Термоусаживаемая изоляция.
  6. Гнездовые разъемы и гнездо реле.

Схема подключения изображена на фото. Первым делом выключите вентилятор и поменяйте датчик включения. Затем вы собираете схему.


Обратите внимание, что в новых автомобилях используются датчики, способные переключать очень высокие токи.Но, несмотря на это, они все равно выгорают. Внезапные нагрузки быстро выведут его из строя. Что делать? Выход один - уменьшить ток на выводах датчика. Для этого ввести в схему электромагнитное реле. Теперь вероятность отказа датчика снижена. Но шанс выхода реле из строя становится выше. Правда, поменять будет проще.

Установите выключатель принудительного вентилятора в приборную панель и вытащите из него два провода - один можно сразу подключить к массе, а второй - к выходу датчика.Получается, что у вас параллельно подключены контакты кнопки и датчика. Поэтому при выходе из строя датчика можно включить электромагнитное реле кнопкой.

Метод третий - идеальные вентиляторы


Для улучшения охлаждения ВАЗ 2107 можно вместо штатного электровентилятора использовать более современные. Идеально подходят те, что устанавливаются на автомобили моделей Калина и Приора. Особенно хорошо подойдет электрический вентилятор с восемью лопастями.Поток воздуха от него будет намного сильнее, следовательно, соты радиатора остынут быстрее.


Можно даже увлечься вопросом улучшения охлаждения и установить два таких вентилятора. Но есть ли в этом смысл. Лучше тогда полностью очистить систему охлаждения изнутри, заменить все патрубки, поставить помпу с улучшенным рабочим колесом. И, наконец, поменять радиатор. Это будет намного эффективнее, чем делать огромный «колхоз» вокруг радиатора.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу, установлен внутри прямоугольного металлического каркаса, с помощью которого крепится к задней части радиатора. Когда на контакты привода подается напряжение (12 В), он начинает работать, вращая лопасти и создавая направленный воздушный поток, который, по сути, охлаждает тосол или антифриз.

Если вентилятор охлаждения не работает, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого совсем не обязательно иметь специальные навыки - достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке / замене.

Включение радиатора ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на нижней части радиатора)
  3. монтажный блок
  4. реле зажигания
  5. Замок зажигания

А - на контакт «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик включения электродвигателя;
  2. мотор вентилятора;
  3. реле включения электродвигателя;
  4. главный блок предохранителей;
  5. выключатель зажигания;
  6. дополнительный блок предохранителей;
  7. Генератор
  8. ;
  9. аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17. 3722 (пальцевые предохранители) реле 113.3747 был включен в цепь вентилятора. После 1998 года такого реле нет.

Также до 1998 г. использовался датчик включения ТМ-108 (температура замыкания его контактов 99 ± 3 ° С, температура размыкания 94 ± 3 ° С), после 1998 г. - ТМ-108-10 с аналогичными диапазонами температур или аналогами разных производителей ... Датчик ТМ-108 работает только в паре с реле, усиленный на большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Двигатель вентилятора
  2. Датчик включения двигателя
  3. Монтажный блок
  4. Замок зажигания

К9 - Реле включения электродвигателя вентилятора. A - К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Двигатель вентилятора
  2. Датчик 66. 3710 включения электродвигателя
  3. Монтажный блок

A - К клемме «30» генератора

Схема подключения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная.На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляется контроллером.

Схема форсунки 2113, 2114, 2115 и карбюратора

Где находится реле вентилятора

4 - реле электровентилятора;
5 - реле электробензонасоса;
6 - главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся на цвет проводов.Следовательно, мы находим реле, от которого от главного реле идет тонкий розовый провод с черной полосой (вывод 85 *) (не путать с тонким красным проводом с черной полосой, идущим от контроллера) и толстый белый провод питания провод с черной полосой (вывод 87) (нам нужны белый и розовый провода), это реле вентилятора.

Если вентилятор охлаждения не работает

Установлен электродвигатель для привода постоянного тока вентилятора, возбуждаемого постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с рабочим колесом 2500 - 2800 об / мин.
  • Потребляемая мощность электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82 ± 2 градуса.
  • Температура открытия контактов датчика 87 ± 2 градуса.

Вентилятор охлаждения может не включаться по следующей причине:

  • неисправности электропривода;
  • перегоревший предохранитель;
  • неисправен термостат;
  • вышедший из строя датчик температуры включения кулера;
  • неисправное реле ВО;
  • обрыв электропроводки;
  • Неисправность пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора ВАЗ подаем от АКБ напряжение 12 В - заработает исправный мотор. Если причина проблемы в вентиляторе, вы можете попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва в обмотках. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А).Проверка проводится с помощью автомобильного тестера, включенного в режим пробника.

  1. В автомобиле с карбюраторным двигателем необходимо проверить датчик - включить зажигание и замкнуть накоротко два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произойдет, проблема определенно не в датчике.
  2. Для инжекторных автомобилей необходимо прогреть двигатель до рабочей температуры и отсоединить разъем датчика, отсоединив его от бортовой сети автомобиля.В этом случае контроллер должен запустить вентилятор в аварийном режиме . .. Электронный блок воспринимает это как сбой в системе охлаждения и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

  1. Ставим машину на ровную поверхность, обездвиживаем стояночным тормозом.
  2. Открываем капот, отключаем минусовой вывод.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабьте зажим воздуховода на датчике потока воздуха и снимите гофру.
  5. Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 открутите крепление воздухозаборника и снимите его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отсоедините колодку проводов от разъема вентилятора.
  9. Осторожно снять кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта крепления электродвигателя к корпусу.
  11. Ставим на место новую.
  12. Ставим конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейшая установка производится в обратной последовательности.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105 ° С, при нормальной работе
температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: отрегулировать температуру переключения в «мозгу» или сделать кнопочку. Остановимся на втором. Включение вентилятора с кнопки очень удобно: застрял - включил, ушел - выключил, и никто не перегревается.

В салоне установлена ​​кнопка выбора режима работы вентилятора (постоянно выключен, включен постоянно, автоматическая активация по датчику) - такая "настройка" не нужна, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток, и поэтому мы должны использовать провода сечением не менее 2 мм, иначе более тонкий провод будет не выдержит и сгорит.

Видео - подключение и проверка VO

На старых моделях автомобилей ВАЗ «Классика» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал прямо от водяного насоса, а приводил его ремень генератора.Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры при достижении 100 градусов.

Такое случается не часто, но вполне возможно, что мотор вентилятора перегорит. В этом случае его ремонт достаточно проблематичный и затратный, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится какой-то инструмент, список которого я привел ниже:

  1. маленькая головка 10 мм
  2. малый удлинитель, примерно 10 см
  3. рукоятка с храповым механизмом (для удобства работы)

Обращаем ваше внимание, что для любых работ с электрооборудованием необходимо отсоединить как минимум отрицательную клемму от аккумулятора.

После этого отсоедините шнур питания от вентилятора, как показано на фото ниже:

Теперь отключаем провода идущие к датчику температуры:

Используя храповик и головку с насадкой, необходимо открутить верхний болт крепления конструкции, см. Фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом.Там уже не нужно использовать удлинитель, так как откручивать им будет не очень удобно:

Также отсоединяем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя правой стороной снизу:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот фото ниже показывает финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор в собранном корпусе, то для ВАЗ 2107 его цена будет порядка 1000-1200 рублей. В большей степени эта разница зависит от производителя.

ВАЗ 2107

Не работает форсунка

Заголовок

Форсунка ВАЗ 2107 - сложное устройство, ремонт которого намного дороже, чем карбюраторная система питания. Чтобы точно определить причину неисправности энергосистемы, необходимо считывать коды ошибок с компьютера (электронного блока управления). Сделать это можно, обратившись в автосервис или самостоятельно, имея определенное оборудование и программное обеспечение.

Прибор

Форсунка ВАЗ 2107 состоит из следующих элементов:

  • ЭБУ;
  • Датчики
  • Топливные трубки и шланги;
  • Фильтр топливный и воздушный;
  • Исполнительные механизмы;
  • Бензобак;
  • Электропроводка.

В систему питания форсунки входит основной элемент - компьютер или компьютер. Его постоянная память содержит программу (алгоритм), в соответствии с которой осуществляется управление исполнительными механизмами, к ним относятся:

  • Топливный насос;
  • Форсунки
  • Контроль холостого хода;
  • Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

Топливный насос

Активируется выходным сигналом ЭБУ через реле. Имеет сетчатый фильтр и датчик уровня топлива. Бензин из него проходит через топливный фильтр. Насос находится в баке и чтобы его снять, нужно снять заднее сиденье, снять люк и открутить крепление.

Сопло

Опрыскиватель с электромагнитным клапаном. Пожары от импульса ECU. Соответственно длительность открытия клапана (количество подаваемого бензина) зависит от времени импульса.Он устанавливается на общей для всех форсунок аппарели, постоянное давление в которой поддерживает клапан. Если оно превышено, клапан открывается и бензин возвращается обратно в бак. Форсунка попадает во впускной коллектор. Воздушный поток, проходящий через впускной коллектор, забирает часть газа, выбрасываемого соплом.


Контроль холостого хода

Топливная система поддерживает однооборотный двигатель с регулятором. Он представляет собой шаговый двигатель, соединенный с регулирующим телом конической формы.Его подход уменьшает воздушный поток, поступающий во впускной коллектор, и, наоборот, увеличивает удаление.

Клапан адсорбера

Необходимо для того, чтобы включить вентиляцию адсорбера, который собирает пары бензина и в нужный момент отдает их во впускной коллектор.

Система питания форсунок содержит датчики для измерения, преобразования и передачи сигнала на компьютер.

На автомобиле ВАЗ 2107 установлены следующие датчики:

  • Положение коленвала;
  • Массовый расход воздуха;
  • Положение дроссельной заслонки;
  • Температура охлаждающей жидкости;
  • Скорости;
  • Содержание кислорода в выхлопе.

Положение коленчатого вала

Этот параметр нужен компьютеру для своевременного открытия форсунок. При выходе из строя этого датчика автомобиль ВАЗ 2107 не поедет.

Расход воздуха

Позволяет подавать необходимое количество топлива. Сигнал от этого датчика иногда бывает неверным. Причиной этого может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнением отрицательно влияет на этот датчик.

Положение дроссельной заслонки

Этот сигнал аналоговый, т.е. непрерывный. Он передает точные данные о положении дроссельной заслонки.

Температура охлаждающей жидкости

Параметр нужен для того, чтобы компьютер понимал, прогрет ли двигатель. Это необходимо для правильной работы холодного мотора. Смесь обогащается за счет температурной коррекции.

Датчик скорости

Измеряет и передает сигнал в виде последовательности импульсов на компьютер.

Концентрация кислорода

Диагностика двигателя

От достоверности полученных данных зависит точное определение неисправности двигателя и ее устранение. Для этого понадобится хорошее оборудование. В его состав входят:

  • Тестеры двигателей;
  • Сканеры
  • Газоанализаторы.

Считывание кода ошибки с компа - это далеко не все. Стоит помнить, что полученные данные могут быть недостоверными. Показанная компьютером неисправность датчика не означает, что это действительно так.Проблема также возникает из-за проводки, плохого контакта. Следовательно, сканер может только считывать информацию ЭБУ. Причем сканер может быть реализован программно, дополнительно к нему понадобится специальный адаптер и, конечно же, компьютер.

Две другие группы оборудования позволят вам увидеть полную картину, но они довольно дороги. Если вы хотите постоянно заниматься диагностикой, то имеет смысл приобрести соответствующее оборудование и программное обеспечение.

Вот уже пять дней Константин ходит беспокойно: не проиграл ли он, заплатив больше за инжектор ВАЗ 2107? Может надо было с карбюратором брать?

Эх, Константин будет мучиться, пока эту статью не прочтет.Ведь здесь он узнает не только, чем инжектор ВАЗ 2107 лучше, но и:

  • его недостатки;
  • какие свечи покупать, если вышли из строя старые;
  • какое газовое оборудование установить, есть ли в этом смысл и какие особенности при эксплуатации;
  • стоит ли переживать, когда недавно купленная в салоне форсунка ВАЗ 2107 потребляет много топлива;
  • прямо около инжектора.

Почему инжектор ВАЗ 2107 лучше карбюратора

Инжекторный автомобиль лучше реагирует на нажатие педали газа.Этот автомобиль понравится тем, кто заботится об окружающей среде, потому что он менее токсичен, чем карбюратор.

Неисправность двигателя можно найти быстро. Достаточно поставить диагноз, который не займет 5 минут. Сделать это можно в автосервисе или самостоятельно, если у вас есть ноутбук и специальная программа для диагностики.

В отличие от карбюратора, инжекторный двигатель не требует постоянной регулировки.

Если у вас нет опыта вождения, то описанная модель будет в самый раз.Электроника помогает поддерживать оптимальные обороты двигателя, и вы можете быть уверены, что не умрете в нужный момент. Можно трогать без газа. А если сломаешь, не жалко.

Также в описываемом двигателе не нужно будет включать всасывание при нагреве, и холостой ход всегда стабильный.

Кроме электроники есть еще несколько полезных:

  • натяжитель цепи, с которым двигатель легче работать, и он становится не таким шумным, как карбюратор; Гидравлические подъемники
  • исключают необходимость регулировки клапанов.

Форсунка ВАЗ 2107 чуть мощнее карбюраторного аналога. Некоторые говорят, что у него меньше потребление, но это спорный вопрос, так как многие утверждают обратное.

Недостатки впрыска ВАЗ 2107

Форсунка установлена ​​на двигателе старого образца, поэтому до многих деталей добраться сложно. Однако мотор хороший и при правильной эксплуатации через пару лет вам не нужно будет заглядывать под капот для ремонта.

Катализатор установлен на расстоянии 10 см от земли и, чтобы не задеть его, придется выбирать дороги одинаково.

Инжекторному мотору нужен только качественный бензин. В противном случае система быстро загрязнится, и мотор перестанет работать.

Если что-то сломалось в моторе, то чаще всего самому не сделать. Придется идти в автосервис. Но пока у вас гарантия, это не проблема.

Какое газовое оборудование поставить, и имеет ли смысл

Владельцы со стажем говорят, что нужно ставить любую "Италию". Оборудование этой компании от 20 000 руб.

Расход топлива не уменьшается, но бензин стоит меньше, чем бензин, а значит и экономить соответственно имеет смысл.

Единственное, что нужно сделать, это менять воздушный фильтр каждые 5-6 тысяч километров. Если этого не сделать, то расходы увеличатся.

Стоит ли переживать, когда недавно купленный в салоне инжектор ВАЗ 2107 потребляет много топлива

Много топлива - это когда на 100 км пути уходит 13 литров и более.Во время обкатки новой машины - это вполне нормально. Если после обкатки ситуация не изменилась, рекомендуется перепрошить компьютер. Делайте это только с проверенными профессионалами.

Какие свечи покупать, если вышли из строя старые?

Иридиевые свечи фирмы NGK или Denzo.

Думаем, теперь вы точно сможете определиться, покупать ли вам инжекторный ВАЗ 2107 или отдать предпочтение старому доброму карбюратору.

О форсунке ВАЗ 2107

Форсунка, с помощью которой осуществляется непосредственный впрыск топлива, давно зарекомендовала себя большей экономичностью по сравнению с карбюратором. Ведь благодаря ему образование горючей смеси осуществляется непосредственно в камере сгорания, в результате чего обеспечивается точная дозировка топлива. В результате достигается снижение вредных выбросов в атмосферу, меньший расход, а также лучшее сгорание смеси.

В связи с этими обстоятельствами все современные автомобили оснащены именно форсунками, и даже ВАЗ 2107, форсункой которой является регулируемый электромагнитный клапан, не является исключением в этом списке.

Стоит учесть, что работа этого устройства происходит в тяжелых условиях и оно подвергается значительным нагрузкам. Соответственно инжектор, особенно на российских машинах, очень требователен к обслуживанию. Чистота двигателя и экономия топлива напрямую зависят от его чистоты, поэтому даже незначительные засоры могут повлиять на его эффективность.

В частности, загрязнение приводит к уменьшению впрыскиваемой дозы топлива и может нарушить форму облака распыляемой смеси. Конечно, установленные электронные системы в какой-то степени минимизируют негативные последствия засорения, но сами по себе проблемы не решают.

  • ненадежная работа системы зажигания;
  • «Спотыкание» при нажатии на педаль газа;
  • неравномерная работа двигателя;
  • потеря мощности;
  • Избыточное содержание в выхлопе углеводородов и окиси углерода, по-другому - CH и CO.

Факторы, влияющие на засорение форсунки

В большинстве случаев топливо само становится причиной засорения форсунки. Это связано с тем, что бензин представляет собой смесь различных сложных углеводородов (в том числе тяжелых парафинов), от которых практически невозможно избавиться даже в процессе очистки бензина.При воздействии высокой температуры легкие вещества испаряются, а парафины оседают на стенках устройства. Постепенно такие отложения увеличиваются, и это приводит к прекращению свободной подачи топлива.

Зная об этой особенности бензина, его производители добавляют в топливо специальную «присадку» - моющее средство, растворяющее отложения. Однако постоянное использование некачественного топлива, частое передвижение в городском режиме и на короткие расстояния приводит к тому, что отложения образуются быстрее, чем моющие средства. Еще одна причина засорения - движение при недостаточно прогретом двигателе.

Также необходимо обращать внимание на состояние дроссельной заслонки, поскольку поднимающиеся пары топлива из впускного коллектора могут оседать на дроссельной заслонке и на различных прилегающих к ней частях. В результате меняется пропорция топливовоздушной смеси.

Образование отложений на клапанах и непосредственно внутри камеры сгорания также отвечает за эффективную работу двигателя. Особую опасность представляют отложения, которые появляются на обратной стороне так называемых «пластин» впускного клапана, поскольку они поглощают топливо.В результате возникает вероятность детонационного сгорания топливной смеси, что может привести к повреждению двигателя.

Как промыть форсунку

Оптимальный вариант, конечно, - промыть форсунку в мастерской, но эту процедуру можно проделать самостоятельно. Для этого нужно приобрести специальную жидкость для стирки, шприц и набор новых свечей. Также вам понадобится помощник, который будет нажимать на педаль газа и поддерживать нужные обороты двигателя.

Для промывки форсунки необходимо использовать 1.5-3 литра бензина, который обычно используется, а затем смешайте его с промывочной жидкостью. Далее под капотом найдите шланг, который идет к впускному коллектору от вакуумного усилителя тормозов. Затем отсоединяется резиновая переходная трубка и с помощью шприца вливается приготовленная смесь. Затем следует подождать минут 20, чтобы все наросты отпали.

Далее помощник заводит двигатель и постоянно держит педаль газа. Самым сложным в этом процессе является введение смеси, так как шприц из-за высокого давления в трубке можно просто затянуть внутрь.Поэтому нужно аккуратно надавить на нее, тогда в трубку упадет сама жидкость.

Смесь для стирки не нужно заливать сразу, ее добавляют небольшими порциями, что позволяет добиться лучшего результата. Когда смесь закончится, необходимо выключить двигатель и дать ему остыть. Затем старые свечи заменяются новым комплектом, а рабочее место двигателя протирается сухой тканью.

Если такая процедура проводится впервые и машина эксплуатируется более трех лет, то звуки из глушителя станут вполне нормальными, от которых также могут взорваться клубы дыма.

Добрый день!

Сегодня я расскажу вам об интересном случае с автомобилем ВАЗ 2107.
Приехала машина с жалобами на неравномерный холостой ход.
Прежде всего подключаем сканер и смотрим корректировки топлива, долговременная корректировка оказалась чуть больше 1, это говорит нам о том, что ЭБУ автомобиля дает двигателю больше топлива, чем рассчитано заводом. Одной из причин может быть низкое давление в топливной рампе - но после проверки манометром отказываемся от этой теории - давление в норме.

Что ж, сканер не смог определить причину, поэтому прибегаем к тяжелой артиллерии - мотор-тестеру (подробнее об этом устройстве можно узнать на странице «Оборудование»).

Сначала запустите тест на неравномерность вращения коленчатого вала. Результатом этого теста будет такой график:

Теперь посмотрим, что мы видим на этом графике.
Серая линия показывает обороты двигателя.
Цветные линии - производительность цилиндра. Каждый цилиндр обозначен своим цветом (первый синий, второй розовый, третий красный, четверка зеленый)

На графике видно, что из 4 графиков зеленый (4-й цилиндр) заметно выделен. Он ниже всех и постоянно выходит за пределы 0. Если график ниже оси 0, это означает, что цилиндр не работал в этом цикле, а значит, двигатель в этот момент «балансирует».

Ну видим что есть подрезка и четвертый цилиндр не работает. Теперь нам нужно найти причину. Почему смесь не загорелась? Журнал «За рулем» как-то написал: «Либо сжигать нечего, либо нечего поджигать». Не самая полная формулировка. Кроме того, есть такие причины, как отсутствие компрессии и сбитый шкив датчика положения коленвала - в результате «пропавшего» зажигания.Итак, есть 4 причины: нет искры, искра попадает не вовремя, неправильная топливно-воздушная смесь, отсутствие компрессии.

Итак, продолжаем изучать графику. Для проверки системы зажигания рассмотрим участок графика при резком открытии дроссельной заслонки:


Видно, что с высоковольтной частью проблем нет. Если возникла проблема, то при резком открытии дроссельной заслонки график, соответствующий цилиндру с проблемой во взрывоопасной части, сначала упал бы ниже нуля.

Теперь, чтобы проверить разброс сжатия, переходим к концу графика.


В этом разделе графика можно увидеть, что 3 его хвоста практически сходятся, а 4-й цилиндр (зеленый) был ниже всех остальных. В этой статье я не буду останавливаться на особенностях теста, поэтому скажу результат - такое поведение графика говорит о низкой компрессии в цилиндре. Кроме того, третий цилиндр был немного ниже первого и второго.

Замер компрессии показал, что в 4-м цилиндре компрессия составляет 9,5-10 ат., А в остальных 12-12,5. (первый - 12,5; второй - 12; третий - 11,5, четвертый - 9,5-10). Залив в цилиндр несколько кубиков масла, выяснилось, что в низкой компрессии виноваты перегоревшие клапаны. В целом разброс давления по цилиндрам не должен превышать 1 атм, в противном случае завод рекомендует капитальный ремонт двигателя.

Итак, одна из причин найдена, но мы не будем останавливаться на достигнутом, проверим хронометраж тайминга и время искры.Для этого нам понадобится мотор-тестер и датчик давления на 16 атм. Откручиваем свечу, перекидываем провод от нее к разряднику, ввинчиваем датчик давления, заводим машину и снимаем график:


Вертикальная линия показывает время искры. Мы измеряем расстояние до ВМТ цилиндра (большая горбинка в начале графика) и сравниваем это значение со значением, полученным со сканера. В этом случае все было в порядке - цифры совпали, а значит, с зажиганием проблем нет.

А теперь приступим к проверке таймингов таймингов. Выпускной клапан на двигателях ВАЗ должен открываться на 145 градусов после ВМТ. Замеряем:


Видно, что выпускной клапан открывается на 159 градусов. Это означает, что фазы смещены примерно на 1 зуб.
Таким образом, мы проверили синхронизацию ГРМ без разборки двигателя. Без мотор-тестера это невозможно. Для проверки обычными методами необходимо разобрать двигатель, добраться до шкивов коленвала и распредвала, затем сместить метки на блоке, с метками на шкивах.А из-за того, что место под капотом ограничено, это не так просто.

«Семерка» - последний представитель серии заднеприводных автомобилей ВАЗ. Седьмая модель разработана на базе ВАЗ 2105 и отличается формой сидений, отделкой салона, формой световых приборов и мощностью двигателя.

Изначально на ВАЗ 2107 устанавливался двигатель на полтора литра от ВАЗ 2103. В дальнейшем линейка двигателей, устанавливаемых на «семерку», была расширена. Для разных рынков автомобили с объемом двигателя от 1.Было произведено от 45 до 1,7 литра. Именно двигатель объемом 1,7 литра первым оснастили не карбюратором, а системой впрыска. Впоследствии инжектор ВАЗ 2107 полностью вытеснил карбюраторные автомобили с конвейера.

Принцип работы инжекторного двигателя ВАЗ 2107

В отличие от карбюраторных систем, где приготовление топливовоздушной смеси происходит в камерах карбюратора, система впрыска предполагает впрыск топлива непосредственно в цилиндры.Поэтому такая система называется «системой распределенного впрыска».

Системы впрыска квалифицируются в зависимости от принципа действия и количества форсунок. «Семерка» оснащена отдельной системой впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует подачу топлива в цилиндры в зависимости от режима работы, положения педали газа и других параметров, считываемых специальными датчиками.

Компьютер (электронный блок управления) контролирует количество топлива и воздуха, поступающих в камеры сгорания двигателя. Кроме того, он контролирует образование искр на свечах зажигания, меняя свинец в зависимости от скорости вращения. ЭБУ также включает и выключает топливный насос, регулирует скорость. на холостом ходу контролирует количество СО в выхлопных газах, температуру охлаждающей жидкости в блоке цилиндров. Все это работает следующим образом.

Бензин из бака, проходя через топливный фильтр, закачивается в топливную рампу.Последний имеет регулятор давления, регулирующий подачу топлива к форсункам. В топливной рампе поддерживается давление 300 МПа, а избыток топлива направляется в бензобак по возвратной трубе.

Электронный блок управления открывает и закрывает форсунки, обеспечивая подачу бензина во впускные коллекторы при каждом обороте двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. ЭБУ рассчитывает это время на основе показаний многих датчиков.Основными показателями, влияющими на время открытия форсунки, являются данные датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется исходя из положения поршней в цилиндре, которое передает датчик коленвала на ЭБУ.

Учитываются другие параметры:

  • температура охлаждающей жидкости, которая влияет на процесс сгорания топливной смеси;
  • напряжение бортовой сети, от которого зависит время срабатывания форсунок;
  • об / мин двигателя;
  • Состав выхлопных газов.

Система зажигания Форсунка ВАЗ 2107

Инжекторный двигатель ВАЗ 2107 оборудован электронным модулем зажигания, состоящим из электронной платы и пары катушек. Благодаря отсутствию движущихся частей система отличается высокой надежностью и не требует регулярного обслуживания. Момент искрообразования определяется ЭБУ двигателя и зависит от частоты вращения коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

  • За счет оптимального формирования топливной смеси КПД инжекторного двигателя выше, чем у карбюратора.Соответственно, двигатель инжекторной ВАЗ 2107 потребляет меньше топлива и мощнее карбюраторного двигателя того же объема.
  • Электроника регулирует обороты двигателя, поэтому на холостом ходу он более стабильный, реже глохнет при неумелом старте с места и лучше заводится на морозе.
  • В отличие от карбюраторного двигателя, инжекторный двигатель не требует частой регулировки топливной системы и системы зажигания.
  • Оптимальный состав и количество поступающей в цилиндры топливно-воздушной смеси, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе.Это важный момент с точки зрения экологии и здравоохранения.
  • Натяжитель цепи и гидрокомпенсаторы клапанного зазора исключают необходимость ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
  • Диаграмма крутящего момента более плавная - высокий крутящий момент достигается в более широком диапазоне оборотов.

Примечание: на инжекторный двигатель может быть установлено газовое оборудование как второго, так и четвертого поколения. Последний вариант предпочтительнее - ГБО четвертого поколения экономичнее и исключает возможность хлопков в двигателе.

Недостатки инжекторной модели двигателя ВАЗ

Инжектор ВАЗ 2107 помимо достоинств имеет ряд недостатков:

Неисправности инжекторного двигателя ВАЗ 2107

Проблемы инжекторного двигателя «семерки» обычно проявляются сами такие:

  • Двигатель нестабильный.
  • Расход топлива ВАЗ 2107 увеличился.
  • В выхлопных газах повышенное содержание CO.
  • Провалы при нажатии на педаль акселератора.
  • Двигатель «не тянет» (пониженная мощность).
  • Для диагностики неисправностей в системе впрыска необходимо специальное оборудование. В частности, для считывания кодов ошибок и проверки показаний датчиков и работы ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика инжектора ВАЗ 2107 производится на специализированных СТО. Наиболее частая причина неисправности форсунок - засорение форсунок.

Причины засорения форсунки

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина.Содержащиеся в таком топливе тяжелые парафины оседают на стенках системы, блокируя подачу топлива. Производители качественного бензина добавляют в него моющее средство - специальную присадку, растворяющую отложения. Бензин низкого качества содержит слишком много парафина, который образует отложения быстрее, чем моющие средства.

Отложения интенсивнее образуются при низких температурах, поэтому при частом использовании автомобиля с холодным двигателем форсунки чаще забиваются.

Отложения могут накапливаться не только в форсунках.Часто пар оседает на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры топливовоздушной смеси.

Отложения некачественного бензина также могут появляться на задней стороне пластин впускных клапанов. Это может привести к прогоранию клапана или детонационному возгоранию топлива.

Для очистки системы впрыска от отложений необходимо использовать специальную промывочную жидкость и оборудование. Помыть инжектор можно в гараже. Для этого потребуется шприц и промывочная жидкость.Последний смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция выполняется на остановленном двигателе, затем на двигателе. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там горят. При этом на короткое время могут появиться клубы дыма, выходящие из глушителя.

Силовая установка «семерки» в зависимости от модификации может быть 1 шт.5-1,6 литра, как с карбюраторным, так и с инжекторным устройством двигателя на классической раме. Это рядный 4-цилиндровый двигатель с верхним расположением распредвала (SOHC), а мощность двигателя с дозированным впрыском составляет 68-74 л.с. в зависимости от версии.

Основные технические характеристики инжектора

Межремонтный ресурс двигателя оценивается в 125 тыс. Км, но обычно это не предел, хотя «двигатель» не является одним из самых проверенных автомобильных агрегатов.Для выявления отличий двигателя ВАЗ 2107 инжектор от аналога в карбюраторной версии уточнит определение «инжекторный двигатель». Что касается «семерки», то инжектор представляет собой встроенный в форсунку электроклапан, который пропускает через себя топливовоздушную смесь.

В двигателе ВАЗ 2107 инжектор, фото которого размещено на нашем интернет-ресурсе, использует устройство непосредственного впрыска, подающее топливо непосредственно в камеру сгорания силовой установки. В инжекторном автомобиле ВАЗ 2107 схему двигателя и его подключения можно посмотреть ниже

Преимущества:

  1. Данная конструкция показывает больший КПД, чем одноинжектор, который организует подачу топлива во впускной коллектор.
  2. Наличие повышенного КПД установки, что дает возможность увеличивать мощность при равном расходе топлива.
  3. Увеличенный ресурс двигателя за счет производительной самоходки для подачи топлива.
  4. Наличие ЭБУ, координирующего работу всех систем, что исключает дополнительное вмешательство в работу моторных систем.
  5. Такие моторы более отзывчивы и потребляют немного меньший расход топлива.

К основным недостаткам можно отнести финансовые затраты на обслуживание и ремонт более сложных электронных систем.


Симптомы

Основными признаками неправильной работы форсунок являются:

  • некорректная работа;
  • повышенный расход топлива;
  • превышение концентрации окиси углерода в выхлопных газах автомобиля;
  • неадекватная реакция педали газа при нажатии на нее;
  • снижение динамических свойств автомобиля.

В автомобиле ВАЗ 2107 инжекторная схема двигателя и его подключение к компьютеру кажется более многофункциональным, чем в системе питания карбюраторной «семерки».Сложнее становится и диагностическая работа по технике. К преимуществам инжектора можно отнести возможность установки на его основе ГБО - газового оборудования, что дает возможность довольно большие средства сэкономить на топливе. Принципиальная схема интеграции газового оборудования имеет существенные отличия в двигателях «семерки» разных типов.


Вывод: автомобиль ВАЗ 2107 инжекторный при всех своих достоинствах требует больших финансовых затрат. Во всех случаях обнаружения неисправности двигателя Семерки необходимо произвести ремонт двигателя, а затем проверить его работоспособность.

1. В автомобиле ВАЗ 2107 форсунка греет двигатель:

Если это произошло, то это следствие неисправности систем взаимодействия, в основном охлаждающего комплекса. Основные проблемы - поддержание рабочей температуры двигателя в пределах 96 ° С. Причины перегрева двигателя:

.
  • неисправность термостата;
  • воздушная пробка в системе охлаждения;
  • засорение радиатора;
  • различных утечек, в т.ч. и выхода водяного насоса и системы разгерметизации.

2. Двигатель в машине троит:

Если в Ладе седьмой модели двигатель троит, то причин может быть очень много. Основные дефекты следует искать в следующих узлах:

  • засоренные или грязные свечи зажигания;
  • визуальный осмотр, а при необходимости и проверка высоковольтных проводов;
  • неисправности форсунок или форсунок;
  • Иногда такое бывает при слабом контакте «массы» с элементами корпуса.

В последнее время существует достаточное количество программ для тюнинга инжекторного двигателя ВАЗ 2107, но их качество не всегда соответствует требованиям. Специалисты советуют использовать такие алгоритмы, которые уже проверены водителями, иначе придется корректировать настройки компьютера или инжектора, что представляет собой достаточный объем ремонтных работ.

Такой тюнинг двигателя требуется проводить в фирменных тюнинговых ателье или на специализированных СТО, где проведут качественную диагностику систем и подберут подходящий вариант чип-тюнинга.При правильном определении способа модернизации двигателя можно добиться значительного снижения расхода топливной смеси и повышения износостойкости силовой установки автомобиля.


Необходимо знать, что купить двигатель «семерки» можно в специализированном центре АвтоВАЗа или на станции техобслуживания автомобилей ВАЗ, ведь цена на двигатель - довольно приличная сумма.

Ваз 2107

форсунка почему

Силовая установка «семерки» в зависимости от модификации может быть 1 шт.5-1,6 литра, как с карбюратором, так и с инжекторным двигателем на классической раме. Это 4-цилиндровый рядный двигатель с верхним распредвалом (SOHC) с дозируемым впрыском мощностью 68-74 л.с. в зависимости от модификации.

Основные технические характеристики инжектора

Межремонтный ресурс двигателя составляет 125 тыс. Км, но обычно это не предел, хотя «двигатель» не является одним из самых проверенных автомобильных агрегатов. Чтобы выявить отличия двигателя ВАЗ 2107 от аналога в карбюраторной версии, уточним определение «инжекторный мотор».Что касается «семерки», то инжектор представляет собой встроенный в инжектор электроклапан, который пропускает через него топливно-воздушную смесь.

В двигателе ВАЗ 2107 инжектор, фото которого размещено на нашем интернет-ресурсе, использует устройство с непосредственным впрыском, которое подает топливо непосредственно в силовую установку камеры сгорания ... В инжекторном автомобиле ВАЗ 2107 двигатель схему и ее подключения можно посмотреть ниже

Преимущества:

  1. Эта конструкция показывает больший КПД, чем моно-форсунка, которая организует подачу топлива во впускной коллектор.
  2. Наличие повышенного КПД установки, что дает возможность увеличивать мощность при равном расходе топлива.
  3. Увеличенный срок службы агрегата за счет эффективной системы автоматического управления подачей топлива.
  4. Наличие ЭБУ, координирующего работу всех систем, что исключает дополнительное вмешательство в работу моторных систем.
  5. Такие моторы более отзывчивые и потребляют несколько меньший расход топлива.

Основные недостатки - финансовые затраты на обслуживание и ремонт более сложных электронных систем.


Признаки неисправности

Основными признаками, указывающими на неправильную работу форсунок, являются:

  • некорректная работа;
  • повышенный расход топлива;
  • превышение концентрации окиси углерода в выхлопных парах автомобиля;
  • неадекватная реакция педали газа при нажатии на нее;
  • снижение динамических свойств автомобиля.

В автомобиле ВАЗ 2107 инжекторная схема двигателя и его подключение к компьютеру кажется более многофункциональным, чем в системе питания карбюраторной «семерки». Диагностические работы на оборудовании усложняются. К преимуществам инжектора можно отнести возможность установки на его базе LPG оборудования - газового оборудования, что дает возможность сэкономить довольно большие средства на топливе. Принципиальная схема интеграции газового оборудования имеет существенные отличия от двигателей «семерки» разных типов.


Вывод: инжекторная машина ВАЗ 2107 при всех своих достоинствах требует больших финансовых затрат. Во всех случаях выявления неисправности двигателя «семерки» требуется ремонт двигателя, а затем проверка его работоспособности.

1. В автомобиле ВАЗ 2107 форсунка нагревает двигатель:

Если это произошло, то это следствие неисправности систем взаимодействия, в основном охлаждающего комплекса. Основная проблема - поддержание рабочей температуры двигателя в диапазоне, не превышающем 96 ° Цельсия.Причины перегрева мотора:

  • неисправность термостата;
  • образование воздушной пробки в системе охлаждения;
  • засорение радиатора;
  • различных утечек, в т.ч. и от водяного насоса и разгерметизации системы.

2. Автомобиль имеет тройной двигатель:

Если в Ладе седьмой модели двигатель троит, то причин может быть очень много. Основные дефекты следует искать в следующих узлах:

  • засоренные или грязные свечи зажигания;
  • визуальный осмотр, при необходимости проверка высоковольтных проводов;
  • неисправности форсунок или форсунок;
  • Иногда такое бывает при слабом контакте «массы» с элементами корпуса.

В последнее время появилось достаточное количество программ для тюнинга инжекторного двигателя ВАЗ 2107, но их качество не всегда соответствует требованиям. Специалисты советуют использовать алгоритмы, уже опробованные водителями, иначе придется корректировать настройки ЭБУ или форсунки, что представляет собой достаточный объем ремонтных работ.

Такую настройку двигателя необходимо провести в фирменной тюнинг-ателье или на специализированной СТО, где проведут качественную диагностику систем и подберут подходящий вариант чип-тюнинга.При правильном определении метода модернизации двигателя можно добиться значительного снижения расхода топливной смеси и повышения износостойкости силовой установки автомобиля.


Необходимо знать, что купить двигатель «семерки» можно в специализированном центре АвтоВАЗа или на станции технического обслуживания автомобилей ВАЗ, ведь цена на двигатель вполне приличная сумма.

Вот уже пять дней Константин беспокойно гуляет: ошибся ли он, заплатив больше за инжектор ВАЗ 2107? Может стоило взять с карбюратором?

Эх, Константин будет мучиться, пока эту статью не прочтет.Ведь здесь он выясняет не только, почему инжекторный ВАЗ 2107 лучше, но и:

  • его недостатки;
  • какие свечи покупать, если старые вышли из строя;
  • какое газовое оборудование установить, есть ли в этом смысл и какие особенности при эксплуатации;
  • стоит ли переживать, когда недавно купленный в салоне инжекторный ВАЗ 2107 потребляет много топлива;
  • прямо около инжектора.

Почему инжекторный ВАЗ 2107 лучше карбюраторного

Инжекторный автомобиль лучше реагирует на нажатие педали газа.Этот автомобиль понравится и тем, кто неравнодушен к окружающей среде, потому что он менее токсичен, чем карбюраторный.

Неисправности двигателя можно найти быстро. Достаточно поставить диагноз, который не займет и 5 минут. Сделать это можно в автосервисе или самостоятельно, если у вас есть ноутбук и специальная диагностическая программа.

В отличие от карбюраторного, инжекторный двигатель не требует постоянной регулировки.

Если у вас нет опыта вождения, то описанная модель будет в самый раз.Электроника помогает поддерживать оптимальные обороты двигателя, поэтому вы можете быть уверены, что не заглохнете, когда вам это нужно больше всего. Тронуться можно без подгазовки. А если сломать, то не жалко.

Так же в описываемом двигателе не нужно будет включать всасывание при прогреве, но холостой ход всегда стабильный.

Кроме электроники есть еще несколько полезных вещей:

  • гидравлический натяжитель цепи, с которым легче работать с двигателем, и он становится менее шумным, чем карбюраторный; Гидравлические подъемники
  • избавят вас от необходимости регулировать клапаны.

Форсунка ВАЗ 2107 чуть мощнее карбюраторного аналога. Некоторые говорят, что у него меньше потребление, но это спорный вопрос, так как это же число говорит об обратном.

Недостатки впрыска ВАЗ 2107

Форсунка устанавливается на более старый двигатель, поэтому многие детали труднодоступны. Однако двигатель хороший и при правильной эксплуатации пару лет вам не нужно будет заглядывать под капот для ремонта.

Катализатор установлен на расстоянии 10 см от земли и, чтобы не задеть его, нужно будет выбирать дороги равномерно.

Для инжекторного мотора нужен только качественный бензин. В противном случае система быстро загрязнится, и мотор перестанет работать.

Если что-то ломается в моторе, то чаще всего самостоятельно это не сделать. Придется ехать в автосервис. Но пока у вас гарантия, это не проблема.

Какое газовое оборудование поставить, и имеет ли смысл

Владельцы со стажем говорят, что нужно играть в любую «Италию». Оборудование этой компании стоит от 20 000 руб.

Расход топлива не снижается, однако бензин дешевле бензина, а значит, есть экономия, и соответственно имеет смысл.

Единственное, что нужно сделать, это менять воздушный фильтр каждые 5-6 тысяч километров. Если этого не сделать, то расход увеличится.

Стоит ли переживать, когда недавно купленная в салоне инжекторная ВАЗ 2107 потребляет много топлива

Много топлива - это когда идет от 13 литров и более на 100 км.Обкатка новой машины является нормальным явлением. Если после обкатки ситуация не изменилась, то рекомендуется перепрошить ЭБУ. Делайте это только с проверенными специалистами.

Какие свечи покупать, если вышли из строя старые?

Иридиевые свечи от NGK или Denzo.

Думаем, теперь вы можете точно определить, покупать ли вам инжекторный ВАЗ 2107 или отдать предпочтение старому доброму карбюратору.

О форсунке ВАЗ 2107

Форсунка с непосредственным впрыском топлива давно зарекомендовала себя как более эффективная, чем карбюраторная.Ведь благодаря ему образование горючей смеси осуществляется непосредственно в камере сгорания, в результате чего обеспечивается точная дозировка топлива. В результате достигается снижение вредных выбросов в атмосферу, меньший расход, а также лучшее сгорание смеси.

В связи с этими обстоятельствами все современные автомобили оснащаются форсунками, и даже ВАЗ 2107, форсункой которой является управляемый электромагнитный клапан, не является исключением в этом списке.

Следует учитывать, что эксплуатация данного устройства проходит в тяжелых условиях и подвергается значительным нагрузкам. Соответственно инжектор, особенно на российских машинах, очень требователен к обслуживанию. Эффективность двигателя и экономия топлива напрямую зависят от его чистоты, поэтому даже незначительные засоры могут повлиять на его эффективность.

В частности, загрязнение приводит к уменьшению впрыскиваемой дозы топлива и может нарушить форму облака распыляемой смеси.Конечно, установленные электронные системы в определенной степени минимизируют негативные последствия засорения, но сами по себе проблемы не решают.

  • неуверенная работа системы зажигания;
  • «Спотыкание» при нажатии на педаль газа;
  • неравномерная работа двигателя;
  • потеря мощности;
  • Избыточное содержание в выхлопе углеводородов и окиси углерода, по другому - CH и CO.

Факторы, влияющие на засорение форсунок

В большинстве случаев топливо само является причиной засорения форсунок.Это связано с тем, что бензин представляет собой смесь различных сложных углеводородов (в том числе тяжелых парафинов), от которых практически невозможно избавиться даже при переработке бензина. При воздействии высоких температур легкие вещества испаряются, а на стенках устройства откладываются парафины. Постепенно такие отложения накапливаются, и это приводит к прекращению подачи свободного топлива.

Зная об этой особенности бензина, его производители добавляют в топливо специальную «присадку» - моющее средство, растворяющее отложения.Однако постоянное использование некачественного топлива, частое передвижение в городском режиме и на короткие расстояния приводит к тому, что отложения образуются быстрее, чем действуют моющие средства. Еще одна причина засорения - езда с недостаточно прогретым двигателем.

Также необходимо обращать внимание на состояние дроссельной заслонки, так как поднимающиеся пары топлива из впускного коллектора могут оседать на дроссельной заслонке и на различных смежных частях. В результате меняется пропорция топливовоздушной смеси.

На эффективную работу двигателя также влияет образование отложений на клапанах и непосредственно внутри камеры сгорания.Особую опасность представляют отложения, которые появляются на оборотной стороне т.н. Впускной клапан «тарельчатый», так как поглощает топливо. Как следствие, существует вероятность детонационного сгорания топливной смеси, что может привести к повреждению двигателя.

Как промыть инжектор

Самый лучший вариант, конечно, - промыть инжектор в мастерской, но эту процедуру можно провести самостоятельно. Для этого нужно приобрести специальную жидкость для промывки, шприц и набор новых свечей.Также понадобится помощник, который будет нажимать на педаль газа и поддерживать нужные обороты двигателя.

Для промывки форсунки нужно использовать 1,5-3 литра обычно используемого бензина, а затем смешать его с промывочной жидкостью. Далее нужно найти под капотом шланг, идущий во впускной коллектор от вакуумного усилителя тормозов. Затем отсоединяют резиновую трубку-переходник и с помощью шприца вливают в нее приготовленную смесь. Затем следует подождать минут 20, чтобы все наросты отпали.

Далее помощник заводит двигатель и постоянно держит педаль газа. Самое сложное в этом процессе - это нагнетание смеси, так как шприц из-за высокого давления в трубке можно просто затянуть внутрь. Поэтому на него нужно аккуратно надавить, тогда в трубку упадет сама жидкость.

Смесь для полоскания не нужно заливать сразу, ее добавляют небольшими порциями для достижения наилучшего результата. Когда смесь закончится, необходимо выключить двигатель и дать ему остыть.Затем старые свечи заменяются новым комплектом, а рабочее место двигателя протирается сухой тканью.

Если такая процедура проводится впервые и машина эксплуатируется более трех лет, то звуки из глушителя, из которых также могут выходить клубы дыма, станут вполне нормальными.

Рубрика

Форсунка ВАЗ 2107 - сложное устройство, ремонт которого значительно дороже, чем карбюраторная система питания. Для точного определения причины неисправности системы питания необходимо считывать коды ошибок с ЭБУ (электронного блока управления).Это можно сделать, обратившись в автосервис или самостоятельно, имея определенное оборудование и программное обеспечение.

Устройство

Форсунка ВАЗ 2107 состоит из следующих элементов:

  • ЭБУ;
  • Датчики;
  • Топливные трубки и шланги;
  • Фильтр топливный и воздушный;
  • Исполнительные механизмы;
  • Бензобак;
  • Электропроводка.

В систему питания форсунок входит основной элемент - компьютер или ЭБУ. Его постоянная память содержит программу (алгоритм), в соответствии с которой осуществляется управление исполнительными механизмами, к ним относятся:

  • Топливный насос;
  • Форсунки;
  • Регулятор холостого хода;
  • Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

Бензонасос

Включается выходным сигналом ЭБУ через реле. Имеет сетчатый фильтр и датчик уровня топлива. Бензин из него проходит через топливный фильтр ... Насос находится в баке и для его снятия нужно снять заднее сиденье, снять люк и открутить крепление.

Сопло

Опрыскиватель с электромагнитным клапаном. Он запускается импульсом ЭБУ. Соответственно длительность открытия клапана (количество подаваемого бензина) зависит от времени импульса.Устанавливается на общей для всех форсунок пандусе, в которой с помощью клапана поддерживается постоянное давление. Если оно превышено, клапан открывается и бензин возвращается обратно в бак. Форсунка входит во впускной коллектор. Воздушный поток, проходя через впускной коллектор, уносит часть бензина, выбрасываемого форсункой.


Регулятор холостого хода

Топливная система поддерживает работу двигателя на холостом ходу с помощью регулятора. Это шаговый двигатель, связанный с коническим регулятором.Его подход уменьшает поток воздуха, попадающий во впускной коллектор, а удаление, наоборот, увеличивается.

Клапан адсорбера

Нужен для того, чтобы включить вентиляцию адсорбера, который накапливает пары бензина и в нужный момент отдает их во впускной коллектор.

Система питания форсунок содержит датчики для измерения, преобразования и передачи сигнала в ЭБУ.

На автомобиле ВАЗ 2107 установлены следующие датчики:

  • положения коленчатого вала;
  • Массовый расход воздуха;
  • Положения дроссельной заслонки;
  • Температура охлаждающей жидкости;
  • Скорости;
  • Содержание кислорода в выхлопных газах.

Положение коленчатого вала

Этот параметр необходим ЭБУ для своевременного открытия форсунок. При выходе из строя этого датчика автомобиль ВАЗ 2107 не поедет.

Расход воздуха

Позволяет подавать топливо в необходимом количестве. Сигнал от этого датчика иногда бывает неверным. Причиной этого может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнен, отрицательно влияет на этот датчик.

Положение дроссельной заслонки

Этот сигнал аналоговый, т.е.е. непрерывный. Он предоставляет точные данные о положении дроссельной заслонки.

Температура охлаждающей жидкости

Параметр нужен для того, чтобы ЭБУ понимал, прогрет ли двигатель. Это необходимо для правильной работы холодного мотора. Смесь обогащена температурной коррекцией.

Датчик скорости

Измеряет и передает сигнал в виде последовательности импульсов в ЭБУ.

Концентрация кислорода

Диагностика двигателя

От достоверности полученных данных зависит точное определение неисправности двигателя и ее устранение.Для этого потребуется хорошее оборудование. В его состав входят:

  • Тестеры двигателей;
  • Сканеры;
  • Газоанализаторы.

Считывание кода ошибки с ЭБУ - это далеко не все. Стоит помнить, что полученные данные могут быть недостоверными. Неисправность датчика, показанная ЭБУ, не означает, что это действительно так. Проблема также возникает из-за проводки, плохой контакт. Следовательно, сканер может только считывать информацию ЭБУ. Причем сканер может быть реализован программно, помимо него потребуется специальный адаптер и, конечно же, компьютер.

Две другие группы оборудования дадут вам полную картину, но они довольно дороги. Если вы хотите постоянно заниматься диагностикой, то имеет смысл приобрести соответствующее оборудование и программное обеспечение.

«Семерка» - последний представитель серии автомобилей ВАЗ с задним приводом. Седьмая модель разработана на базе ВАЗ 2105 и отличается формой сидений, внутренней отделкой, формой осветительных приборов и мощностью двигателя.

Первоначально 1.5-литровый двигатель от ВАЗ 2103 был установлен на ВАЗ 2107. Модельный ряд двигателей, устанавливаемых на «семерку», был расширен. Для разных рынков выпускались автомобили с объемом двигателя от 1,45 до 1,7 литра. Именно 1,7-литровый двигатель первым оснастили не карбюратором, а системой впрыска. Впоследствии инжектор ВАЗ 2107 полностью вытеснил карбюраторные автомобили с конвейера.

Принцип работы инжекторного двигателя ВАЗ 2107

В отличие от карбюраторных систем, где приготовление воздушно-топливной смеси происходит в камерах карбюратора, система впрыска предполагает впрыск топлива непосредственно в цилиндры.Поэтому такую ​​систему называют «системой многоточечного впрыска».

Системы впрыска квалифицируются в зависимости от принципа действия и количества форсунок. «Семерка» оснащена отдельной системой впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует подачу топлива в цилиндры в зависимости от режима работы, положения педали акселератора и других параметров, считываемых специальными датчиками.

Электронный блок управления (ECU) контролирует количество топлива и воздуха, поступающих в камеры сгорания двигателя. Кроме того, он контролирует образование искры на свечах зажигания, меняя ход в зависимости от скорости вращения. Также ЭБУ включает и выключает топливный насос, регулирует обороты холостого хода, контролирует количество СО в выхлопных газах, температуру охлаждающей жидкости в блоке цилиндров. Все работает следующим образом.

Бензин из бака, проходя через топливный фильтр, закачивается в топливную рампу.Последний имеет регулятор давления, регулирующий подачу топлива к форсункам. В топливной рампе поддерживается давление 300 МПа, а избыток топлива направляется в бензобак по обратной магистрали.

Электронный блок управления открывает и закрывает форсунки, подавая бензин во впускные коллекторы при каждом обороте двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. ЭБУ рассчитывает это время на основе показаний многих датчиков.Основными показателями, влияющими на время открытия форсунки, являются информация от датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется на основе положения поршней в цилиндре, которое передается на ЭБУ датчиком коленчатого вала.

Учитываются и другие параметры:

  • температура охлаждающей жидкости, которая влияет на процесс сгорания топливной смеси;
  • напряжение бортовой сети, от которого зависит время срабатывания форсунок;
  • частота вращения двигателя;
  • Состав выхлопных газов.

Система зажигания Форсунка ВАЗ 2107

Инжекторный двигатель ВАЗ 2107 оборудован электронным модулем зажигания, состоящим из электронной платы и пары катушек. Благодаря отсутствию движущихся частей система отличается высокой надежностью и не требует регулярного обслуживания. Момент искрообразования определяется ЭБУ двигателя и зависит от частоты вращения коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

  • За счет оптимального формирования топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного.Соответственно инжекторный двигатель ВАЗ 2107 потребляет меньше топлива и мощнее карбюраторного двигателя того же объема.
  • Электроника регулирует частоту вращения двигателя, делая его более стабильным на холостом ходу, меньше шансов заглохнуть при трогании с места и лучше запускаться на морозе.
  • В отличие от карбюраторного двигателя, инжектор не требует частой регулировки систем подачи топлива и зажигания.
  • Оптимальный состав и количество поступающей в цилиндры топливно-воздушной смеси, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе.Это важный момент с точки зрения экологии и здравоохранения.
  • Гидравлический натяжитель цепи и компенсаторы зазора гидрораспределителей исключают необходимость ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
  • Кривая крутящего момента более плавная - более высокий крутящий момент достигается в более широком диапазоне оборотов.

Примечание: на инжекторный двигатель может быть установлено газовое оборудование как второго, так и четвертого поколения. Последний вариант предпочтительнее - LPG четвертого поколения более экономичен и исключает возможность «хлопков» в двигателе.

Недостатки инжекторной модели двигателя ВАЗ

Инжекторный ВАЗ 2107 помимо достоинств имеет ряд недостатков:

Неисправности инжекторного двигателя ВАЗ 2107

Проблемы инжекторного двигателя G7 обычно проявляются в виде следующее:

  • Двигатель работает нестабильно.
  • Увеличен расход топлива ВАЗ 2107.
  • Выхлопные газы содержат повышенное содержание CO.
  • Провалы при нажатии на педаль акселератора.
  • Двигатель не тянет (пониженная мощность).
  • Для диагностики неисправностей в системе впрыска требуется специальное оборудование. В частности, для считывания кодов ошибок и проверки показаний датчиков и работы ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика инжектора ВАЗ 2107 проводится на специализированных СТО. Самая частая причина неисправности форсунок - забитые форсунки.

Причины засорения форсунки

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина.Содержащиеся в таких топливах тяжелые парафины оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него моющее средство - специальную присадку, растворяющую отложения. Низкокачественный бензин содержит слишком много парафина, который накапливает отложения быстрее, чем моющие средства справятся.

Отложения более интенсивно образуются при низких температурах, поэтому при частом использовании автомобиля с холодным двигателем форсунка забивается чаще.

Отложения могут не только накапливаться в форсунках.Часто пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры топливовоздушной смеси.

Отложения веществ, содержащихся в некачественном бензине, также могут появляться на обратной стороне пластин. впускные клапаны ... Это может привести к прогоранию клапана или детонации топлива.

Для очистки системы впрыска от отложений необходимо использовать специальную промывочную жидкость и оборудование. Инжектор можно мыть в гараже. Для этого потребуется шприц и промывочная жидкость.Последний смешивается с бензином и через шланг вакуумного усилителя тормозов заливается в систему впрыска. Сначала операция выполняется на заглушенном двигателе, затем на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. В этом случае на короткое время могут появиться клубы дыма, выходящие из глушителя.

Регулировка ТНВД ваз 2107

Можно немного углубиться в историю, так как сейчас мы поговорим о том, почему не работает бензонасос на автомобиле ВАЗ 2107.И разговор пойдет о карбюраторном двигателе. Поэтому топливный насос приводится в движение штоком, установленным в головке блока цилиндров. Но для начала нужно продумать конструкцию устройства и понять, что может выйти из строя.

Основные элементы ТНВД ВАЗ 2107

Бензонасос на автомобиле ВАЗ 2107 имеет корпус из двух половин, в чем-то даже похож на снаряд. Все самое интересное спрятано внутри. Два клапана, предотвращающие движение бензина в обратном направлении (к баку), а также диафрагма.Он приводится в движение кулачком на распределительном валу с помощью стержня. При выдавливании диафрагмы создается разрежение, благодаря которому впускной клапан открывается, а выпускной клапан плотно закрывается.

Когда диафрагма движется в противоположном направлении (с некоторым количеством бензина в корпусе насоса), впускной клапан полностью закрывается, а выпускной клапан открывается. А топливо по шлангу идет к карбюратору. Диафрагма имеет сложную конструкцию, так как состоит из нескольких слоев, а также содержит пружины, облегчающие движение штока.Однако из столь краткого описания видно, что элементов в конструкции не очень много, работа бензонасоса основана на простейших законах физики.

Основные неисправности ТНВД ВАЗ 2107

К наиболее частым поломкам можно отнести чрезмерный нагрев корпуса насоса и элементов. Но это только симптом, причина того, что прибор не работает, кроется немного глубже. Если нагревается топливный насос ВАЗ 2107, необходимо дать ему остыть. Вы, наверное, видели, как водители несколько раз мочили тряпку.холодной воды и оберните топливный насос. Да, это реальный выход из ситуации, причем самый быстрый. Но следует отметить, что цена всего насоса для карбюраторного мотора составляет порядка 600-700 рублей. А можно сразу поставить новую и забыть о поломке навсегда.


А что будет, если перегреется бензонасос ВАЗ 2107? Ведь режим работы двигателя не меняется, а вдруг без видимых причин начал глохнуть, бензина не хватает, помогает только мокрая тряпка.А все дело в сильном износе клапанов или диафрагмы. А при перегреве корпуса увеличиваются зазоры или полностью заклинивают клапаны. Следовательно, когда диафрагма движется, оба клапана закрыты или открыты, их поведение трудно предсказать. И только ремонт поможет? Но этот вопрос нужно рассмотреть более подробно.


Обращаем ваше внимание, что замена бензонасоса ВАЗ 2107 не требуется, если автомобиль разгоняется до определенной скорости нормально (или развивает определенное значение скорости), а затем начинает глохнуть, как будто в нем не хватает топлива.Причина кроется в таком маленьком элементе, как шток актуатора. При его сильном износе достигается следующее поведение: расход топлива становится больше, чем производительность насоса. Нельзя сказать, что топливный насос ВАЗ 2107 не качает, карбюратор просто не получает ту порцию топлива, которая ему нужна для работы в текущем режиме. Поможет только замена ложа, его цена не превышает 50 руб.

Ремонт или замена насоса?

Есть два способа избавиться от неисправной топливной системы.В первую очередь дорого, но надежно - замена всего бензонасоса на карбюратор ВАЗ 2107. Во втором - установка ремкомплекта. Что лучше? Если у вас руки заняты и вы можете выполнить все работы на отлично, то, конечно, дешевле будет установить только новые внутренности. Но если вы водитель, который редко сталкивается с подобными трудностями, лучше обзавестись новым устройством и установить его на автомобиль. К счастью, процедура простая - нужно открутить две гайки и ослабить зажимы.

Если двигатель автомобиля не заводится, то причинами таких последствий могут служить различные факторы. Одним из таких факторов может быть бензонасос, основное назначение которого - перекачка бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжектор, бензонасос намного надежнее, чем на карбюраторных. Несмотря на это, даже на автомобилях с впрыском топлива может выйти из строя топливный насос.

О чем идет речь

Топливный насос на форсунке ВАЗ 2107 представлен в виде электродвигателя с насосом, качающим бензин из бака.

Насос оснащен электродвигателем, который питается от автомобильной сети 12 В. Конструкция электродвигателя представлена ​​ротором, щетками и коллектором, которые постоянно находятся в бензине. Многие подумают, что такая система питания инжектора ВАЗ-2107 довольно опасна, но не все так просто.

Искра и бензин - опасные соединения, которые могут привести не только к возгоранию, но и к взрыву. Это произошло бы, потому что в электродвигателе бензонасоса возникает искра, если бы не то, что бензин относится к категории жидкостей, не проводящих электрический ток.К тому же бензин не горит, если нет воздуха, а топливный контур крайне замкнут. Таким образом, представлена ​​конструкция электрического бензонасоса на автомобиле ВАЗ 2107.

Владельцы автомобиля узнают о том, где находится топливный насос форсунки ВАЗ 2107 только при подозрении на его неисправность. На карбюраторной семерке это устройство находится в моторном отсеке рядом с двигателем. Многие могут подумать, что это устройство находится там на инжекторных семерках, но нет. Устройство располагается непосредственно в бензобаке автомобиля, что упрощает систему подкачки топлива.Если открыть багажник и приподнять ковер, можно увидеть его выпускные трубы. Такое расположение рассматриваемого устройства упростило процесс перекачки топлива, но тем самым затруднило доступ и замену изделия в случае выхода из строя.


Принцип работы устройства довольно прост. После поворота ключа зажигания на выводы электродвигателя подается питание, в результате чего насос качает бензин в систему до тех пор, пока не будет создано определенное давление.Когда давление будет создано, можно запустить двигатель. При запуске ДВС бензонасос продолжает работать на протяжении всего периода работы двигателя, поддерживая давление в топливной системе. После выключения двигателя давление в системе сохраняется некоторое время в течение нескольких минут, после чего, если двигатель не был перезапущен, то оно снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности топливного насоса, нужно будет обратить внимание на характерные признаки.В этом случае проводится диагностика рассматриваемого устройства. Самый простой способ проверить форсунку бензонасоса ВАЗ 2107 - включить зажигание и прислушаться к характерному шуму. Если топливный насос не перекачивает топливо, то в районе бензобака не будет слышно характерное жужжание. Причины могут быть разными:

  • Неисправен предохранитель. Для этого замените предохранитель и проверьте, начинает ли устройство работать.
  • Неисправное реле. Если реле вышло из строя, напряжение на клеммы электродвигателя не будет подаваться, а значит, устройство не будет работать.
  • Повреждение цепи питания электродвигателя. Необходимо проверить целостность проводки. Возможно, повреждена проводка к бензонасосу или отсутствует контакт массы.
  • Неисправность электродвигателя. Необходимо проверить изделие, сняв его с бензобака.
  • Неисправность насоса. Двигатель будет работать, но топливо в систему не будет подаваться.
  • Забит фильтр.
  • Неисправность ЭБУ. Не исключена и неисправность блока управления.


Если электродвигатель неисправен, то на него будет подаваться питание, но устройство не будет работать, и вы не услышите характерного гудения в районе бензобака.

Оценка состояния и работоспособности составных частей осуществляется путем проверки наличия напряжения на выводах электродвигателя. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого электродвигателя.

Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется с помощью манометра. Маслобензостойкий шланг диаметром 12 мм следует закрепить к манометру с помощью хомута. Другой конец шланга прикреплен к штуцеру топливного насоса. Предварительно снимается заглушка и откручивается катушка. Таким образом, можно оценить давление, подаваемое на форсунки автомобиля ВАЗ 2107. В этом случае давление на манометре должно составлять 3 атмосферы.


Пора менять ТНВД

Ремонт ТНВД ВАЗ-2107 не проводится, так как изделие неразборное и подлежит замене. Прежде чем прибегать к замене, нужно убедиться, что действительно неисправно устройство подачи топлива, а не другие элементы.

Важно знать! Некоторые мастера ремонтируют изделия самостоятельно, осуществляя их аккуратное вскрытие. Делать это не рекомендуется, так как слишком велики риски возгорания топлива.

Наиболее частые причины выхода из строя электрического топливного насоса:

  • Использование некачественного топлива.
  • Отсутствие периодической очистки топливной сетки.
  • Долгосрочное поддержание минимального количества топлива в бензобаке. Если бензонасос часто захватывает воздух, то это в несколько раз ускорит его выход из строя.

Перед заменой ТНВД необходимо сбросить давление в топливной системе. Для этого снимите клемму с устройства и запустите двигатель.Данная процедура проводится, если топливный насос накачивает топливо перед заменой, если нет, то в системе не будет никакого давления.


Процесс замены изделия осуществляется следующим образом:

  1. Во избежание возникновения короткого замыкания требуется отсоединить «минусовую» клемму от аккумулятора.
  2. Выкрутите 4 самореза, которыми фиксируется крышка топливного бака. Снимите крышку.
  3. Ключом на «10» откручиваем болт крепления хомута, тем самым освобождая бак и открывая доступ к насосу.
  4. Отвинтите фитинги трубопровода ключом на «17».
  5. Снимите разъем питания.
  6. Отвинтите все 8 гаек, которыми закреплено изделие. Вам нужно будет использовать клавишу на «7».
  7. Осторожно снимите крышку вместе с основным изделием и поплавком датчика уровня топлива. Если не удается снять помпу, следует воспользоваться плоской отверткой.
  8. Приемный мешок или крупная сетка удаляются.

При установке нового изделия важно убедиться в хорошем состоянии резиновой прокладки, в противном случае ее следует заменить.Деталь устанавливается в отверстие бака, после чего процесс сборки производится в порядке, обратном снятию. Наконец, необходимо проверить функционирование продукта. Для этого запускается двигатель, после чего проверяется герметичность всех соединений топливной системы.

При работе «семерки» одним из проблемных агрегатов является топливный насос. Иногда его неисправности приходится устранять срочно, «в дороге». Поэтому каждому владельцу «семерки» будет полезно знать, как работает бензонасос (карбюратор) ВАЗ 2107, каковы его основные неисправности и как отремонтировать.

Функции и устройство бензонасоса (карбюратора) ВАЗ 2107

Топливный насос - ключевой элемент системы питания двигателя. Насос предназначен для подачи бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку от блока цилиндров, внутри моторного отсека.

Специфика конструкции насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и низкое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто становятся причиной поломки агрегата.В результате прекращается подача бензина и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих частей:

Бензонасос ВАЗ 2107 работает так:

  • возвратно-поступательные движения толкателя обеспечиваются за счет совместной работы кулачка привода и возвратной пружины.
  • рабочие диафрагмы перемещаются, создавая попеременно давление и разрежение в рабочей камере;
  • при падении давления выпускной клапан закрывается, бензин начинает течь из газопровода через открывающийся впускной клапан;
  • при повышении давления впускной клапан закрывается, и бензин через выпускной клапан перекачивается в шланг, ведущий к карбюратору.

Причины неисправности ТНВД ВАЗ 2107

  • Сброс давления рабочей камеры из-за износа уплотнительной прокладки. Это приводит к утечке топлива из насоса или засасыванию воздуха вместо бензина.
  • Засорение каналов клапана (впускного и выпускного), в результате которого клапаны перестают выполнять свои функции. Проблему можно предотвратить, установив фильтр тонкой очистки в топливопровод перед топливным насосом.
  • Износ и перекосы деталей клапана.Результат перекоса такой же, как и при засорении клапанов, но выявить и устранить проблему довольно сложно.
  • Разрыв рабочей диафрагмы. В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
  • Повреждение камеры безопасности. Бензин начинает поступать в картер, где он разбавляет моторное масло. Если вовремя не заметить проблему, двигатель может заклинивать.

Устранение неисправностей ТНВД ВАЗ 2107

Перед проверкой ТНВД желательно запастись болтами М8 или другими изделиями аналогичного диаметра, которые могут служить заглушками для топливных шлангов.

Для проверки бензонасоса ВАЗ 2107 необходимо выполнить следующие действия:

  • Ослабить хомут на шланге подачи бензина к карбюратору и снять шланг с штуцера.
  • Заглушить топливный шланг, чтобы топливо не вылилось.
  • Несколько раз поверните рычаг ручного привода топливного насоса. Если из выпускного патрубка идет струя бензина, топливный насос исправен. Если нет, проверку следует продолжить.
  • Ослабьте зажим наливного шланга, снимите шланг и заглушку так же, как и раньше.
  • Закройте всасывающее соединение пальцем и несколько раз поверните рычаг ручного привода. Если есть заметный вакуум, проблема не в топливном насосе. Если палец не «прилипает», необходимо снять и отремонтировать или заменить топливный насос.

Замена топливного насоса ВАЗ 2107

Самый простой способ восстановить работу двигателя в случае поломки бензонасоса - это замена последнего. Замена ТНВД ВАЗ 2107 производится следующим образом:

Ремонт ТНВД ВАЗ 2107

Ремонт ТНВД ВАЗ 2107 вместо его замены - гораздо более рациональное решение с финансовой точки зрения.Для этого снимаем агрегат. Порядок снятия топливного насоса описан в предыдущем разделе «Замена топливного насоса ВАЗ 2107».

После разборки топливного насоса можно приступать к его разборке и проверке деталей на наличие повреждений или износа.

Начать стоит с прокладок. Толщина прокладки между топливным насосом и изолирующей пластиковой прокладкой должна быть более 0,3 миллиметра. Прокладка между проставкой и блоком цилиндров должна быть толще 0.8 миллиметров.

Самая частая поломка бензонасоса - это разрыв рабочей диафрагмы. Для его замены необходимо открутить болт крышки и вытащить узел диафрагмы (шток с неподвижными диафрагмами). Для их замены достаточно открутить гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.

Когда крышка снята, становится доступным сетчатый фильтр, который необходимо очистить от загрязнений и проверить на наличие повреждений перед повторной установкой.

Каналы клапанов топливного насоса следует очистить и проверить, не ослаблены ли они в седлах. Если виден люфт, клапаны следует заменить. Если причина люфта в сломанном сиденье, неисправность не может быть устранена. Вам нужно только заменить топливный насос.

В некоторых случаях нарушается герметичность рабочей камеры бензонасоса из-за деформации крышки. В этом случае можно попробовать подобрать и установить целую крышку от старого бензонасоса.

Ваз 2107

после пуска глохнет карбюратор. После запуска двигатель сразу глохнет: почему это происходит

Всем привет сегодня хочу рассказать о причинах, по которым у вас глохнет машина ВАЗ 2107, и из-за этого неприятного раздражения вы больше не можете продолжать ездить на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, к сожалению, таких причин много.
Первая причина - проблемы с регулятором холостого хода (РХХ), обычно машина глохнет на холостом ходу.Pxx может выйти из строя из-за загрязнения, и это приводит к тому, что шток заклинивает. Для уверенности нужно снять РХХ с семерки и тщательно промыть в случае загрязнения. Желательно использовать жидкость, хорошо смывающую масло.

Вторая причина, из-за которой глохнет ВАЗ 2107 - это сигнализация (если, конечно, она установлена), в большинстве случаев сигнализация срабатывает с электрической цепью бензонасоса, но где это у вас спрашивается? К тому же бессовестный механик, подключивший к вам сигнализацию, отсюда может плохо выполнять свою работу, и за этим могут последовать проблемы.Более того, если все делали на скрутках, то со временем слабеет, и все пишут буквы, как говорится. Мощность на помпу перестает поступать, в результате чего ВАЗ 2107 не запускается.


Третья причина - слишком богатая топливная смесь. Проверить этот вариант можно, открутив свечи, если контакты свечей покрыты сажей, это означает, что смесь слишком богатая. За то, сколько бензина подано в цилиндры, отвечает положение дроссельной заслонки, а также показания датчика температуры; на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникнет необходимость в замене датчика температуры, то придется слить немного, затем часть антифриза.
Отказ датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольт, то его придется заменить.


Четвертая причина - сильное обеднение горючей смеси. В результате ваша «семерка» тоже заглохнет.В основном это связано с утечками воздуха. Основные места всасывания - это прокладки впускной системы или ослабление крепления в тех местах, где они стоят. Для обнаружения утечек воздуха обычно используется дымогенератор, чтобы увидеть, куда втягивается дым.

И пятая причина - вакуумный усилитель тормозов. Так как через него могут проходить и утечки воздуха. Это происходит из-за негерметичной диафрагмы. Определить неисправный вакуумный бак на ВАЗ 2107 можно, пережав шланг, соединяющий вакуумный усилитель и впускной коллектор, если двигатель не глохнет, то, скорее всего, придется менять вакуумный бак.

Ну вот и все мы рассмотрели основные причины, по которым глохнет машина ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. Всем до свидания.

Владельцы ВАЗ 2107, 2110, 2112, 2114 и др. Могут столкнуться с проблемой - машина заводится и сразу глохнет. Двигатель запускается, но через несколько секунд обороты падают и двигатель глохнет. Рассмотрите возможные причины сбоя при запуске и способы их устранения.

Сначала рассмотрим наиболее частые проблемы.

  1. Закончился бензин (дизель) ... Как это ни парадоксально звучит, водители часто забывают следить за уровнем топлива в баке.
  2. На дизелях (особенно зимой) причиной того, что машина практически сразу завелась и заглох, могло быть замерзшее топливо (но как правило, дизельные ВАЗы встречаются очень редко).
  3. Качество бензина на заправках часто бывает ужасающим, поэтому, если заправить машину некачественным топливом, можно столкнуться с проблемой глохнувшего двигателя. Если плохого бензина мало, можно разбавить его хорошим.Но если залит полный бак, то суррогат лучше от греха слить.
  4. Изношенные провода и старые (неисправные) свечи тоже очень часто являются причиной.
  5. Компрессия двигателя, а точнее ее отсутствие, может спровоцировать ситуацию, при которой двигатель глохнет, едва успев «подхватить». Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которые во время эксплуатации автомобиля просто невозможно.

Интересная статья о биотопливе из обычных опилок, подробнее.

ВАЗ с форсункой заводится и внезапно глохнет

Несколько причин:

  1. Инжекторные автомобили могут вести себя так из-за неисправного топливного насоса ... Он в баке. Проверить его работоспособность очень просто. Если повернуть ключ зажигания в первое положение и прислушаться, вы услышите, как работает насос, подкачивающий бензин в систему.
  2. Сильное загрязнение тонкой очистки топливного фильтра также может стать причиной остановки автомобиля после запуска. Фильтр просто не успевает пропустить необходимое количество бензина.
  3. Ошибки ЭБУ часто приводят к проблемам с запуском двигателя, неполучением сигналов от определенных датчиков или получением их в искаженном виде. Диагностику таких поломок лучше проводить в специализированных сервисах.

Причины, по которым карбюраторные машины заводятся и глохнут

  1. Если машина заводится и сразу глохнет, то проблема может быть в нехватке топлива в поплавковой камере .... Можно попробовать накачать топливо вручную насос. Его нужно проверить на работоспособность, при необходимости заменить.Прежде чем заниматься самоочисткой системы питания в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.
  2. Другая причина, по которой двигатель глохнет, заключается в том, что сетчатый фильтр в карбюраторе перед входом в него забит ... Если автомобиль заводится и глохнет через несколько секунд из-за этого фильтра, то его необходимо очистить и промыть. Для этого используйте зубную щетку и разбавитель (бензин или ацетон).После этого сразу же вместе с фильтром очистите прорезь, в которую он вставлен.
  3. Бывает, что в автомобилях ВАЗ через несколько секунд после запуска скорость падает из-за неисправности электромагнитного клапана ... Проверка проводится следующим образом: выкручен клапан, на положительный контакт подано питание, и корпус замкнут на моторную массу. Если клапан работает правильно, будет слышен отчетливый звук, и игла войдет в корпус.

Можно просто подключить провод к вентилю и поставить на место.Если щелчка не слышно, клапан неисправен. Откручиваем вентиль и вынимаем из него жиклер. Если он погнулся, его нужно заменить. Убедитесь, что стопорная игла клапана движется свободно, прокладка клапана не порвана и плотно прилегает к корпусу.

Если есть щелчок клапана, то необходимо провести диагностику системы EPHC. Может потребоваться очистка топливного жиклера холостого хода. Если частота вращения двигателя падает, засорение может повлиять на устойчивость автомобиля. Для очистки жиклера необходимо создать повышенный вакуум в каналах системы.

Для этого заводим машину и поднимаем обороты до 3000. Выворачиваем на несколько оборотов жиклодержатель (соленоидный клапан). Это позволяет создать в каналах необходимый вакуум. Повторяем процедуру несколько раз.

Какие еще могут быть поломки ВАЗ 2107

Еще одна частая проблема, из-за которой двигатель автомобилей ВАЗ 2107 заводится и глохнет, - это излишек воздуха, попадающий в карбюратор ... В этом случае топливная смесь не может удерживать двигатель работает долго, а машина хоть и заводится, но глохнет через несколько секунд.Необходимо определить место утечки воздуха и устранить зазор.

Бывает, что форсунки и форсунки дозирующей системы забиваются ... Это тоже влияет на падение оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Необходимо открутить жиклеры и патрубки под крышкой карбюратора и прочистить их. После этого продуть колодцы и форсунки сжатым воздухом. Если у вас карбюратор Solex, то вам также необходимо прочистить и продуть топливные жиклеры, расположенные на дне колодцев.

Проблемы карбюратора Solex

Помимо всего вышеперечисленного, обороты двигателя падают, если уровень топлива в карбюраторе (поплавковой камере) неправильно отрегулирован. В результате в топливной смеси либо недостаточно, либо слишком много бензина. При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя.

Выполните следующие действия:

  1. снимите корпус воздушного фильтра, отвинтив все крепления;
  2. снимите крышку карбюратора;
  3. проверьте положение поплавков.Для этого разведите и сведите их вместе, чтобы добиться правильного расположения.

Необходимо добиться такого положения поплавков, чтобы они свободно перемещались, не цепляясь за стенки камеры, в которой они находятся. Не лишним будет замерить расстояние от выступов на поплавках до блокнота. Расстояние должно быть в пределах 0,75–1,25 мм. Используйте щуп для измерения.

Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.

Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Для правильного запуска двигателя необходимо проверить и устранить все вышеперечисленные неисправности. После этого, если проблема не была решена, придется обратиться к специалистам.

Ситуации, когда инжектор ВАЗ сразу заводится, после чего сразу глохнет, возникают довольно часто. А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют нагревательную свечу, но это не решение проблемы, а лишь временная мера.Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это свидетельствует о проблеме с подачей топлива (забит или работает топливный насос некорректно), либо о качестве топлива. б / у оставляет желать лучшего, а форсунки просто забиваются. А заводится машина только на остатках топлива в цилиндрах.

Обнаружение неисправного компонента

Так что же делать, если двигатель запускается легко, но после этого сразу тормозит и глохнет? Первым делом проверьте, нет ли нагара на свечах.Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Сначала заводится за счет движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не в состоянии выдержать всю нагрузку от коленчатого вала. Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем же причина неисправности двигателя? Если машина заводится, то хоть искра в порядке. То есть электрика работает как положено.Не лишним будет раскрутить головы и попробовать найти те свечи, которые покрыты слоем нагара. Вы можете очистить их, обжигая их над газовой горелкой и протирая спиртом (это можно делать только тогда, когда контакты холодные).

Сам инжектор тоже может засориться. В этом случае просто не работает подача топлива в камеру сгорания. Вам необходимо сделать следующее:

  • снять блоки и проверить заслонки;
  • проверить работу датчиков;
  • проверьте, нормально ли работает двигатель при температуре выше 80 ° C.

Естественно может выйти из строя сам бензонасос. В момент пуска двигателя он автоматически превращается стартером в инжектор, а затем следует тяга от генератора. Если один из этих компонентов не работает должным образом, автомобиль просто заглохнет. Здесь снова речь идет об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а вместе с ним и стартер работает неравномерно, то скорее всего проблема либо в нем, либо в замке зажигания.

Вам следует попробовать заменить его на заведомо исправный и повторно проверить работу двигателя. В крайнем случае контакты просто зажимаются.

Что делать, если проблема в ЭБУ?

Двигатель может выйти из строя при неисправности бортового компьютера. В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки и свечей зажигания. Когда двигатель сразу глохнет, это указывает на несоответствие между моментом подачи топлива и зажиганием топливной смеси.

Как правило, помогает смена прошивки или восстановление ее до заводского состояния. Хотя иногда может просто потребоваться корректировка цикла подачи топлива, а также насыщенности смеси. В крайнем случае, на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или выключить его, запустив двигатель в работу только от механики.

Следует отметить, что за работу двигателя отвечает не только сам ЭБУ, но и связка датчиков, регулирующих давление в форсунке, насыщенность смеси, момент зажигания.

То есть нужно проверить их работу. Хотя, при обнаружении неисправности одного из них, на приборную панель должен быть отправлен сигнал Check Engine. Это, например, происходит при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков. Стоит отметить, что в модели 2107 компьютер по умолчанию не установлен, но без него инжектор не работает.

Подобные проблемы возникают при синтетической переделке карбюратора под инжектор, но бортовой компьютер остается прежним.Просто меняют прошивку, подключают новые модули, но нужно понимать, что изначально на такую ​​работу не было рассчитано. Таким образом, если карбюратор переделывают, то вместе с ним необходимо менять ЭБУ на совместимую модель. К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка заводится и сразу глохнет, то основными причинами такой неисправности являются неисправности в электронике (в том числе и ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина.Определить первопричину не составляет труда. В крайнем случае всегда можно обратиться в центр СТО. Но стоит помнить, что любые корректировки работы бортового компьютера можно производить только при полностью исправном двигателе.

В этой статье мы подробнее рассмотрим ситуацию, когда карбюраторный двигатель автомобиля (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) запускается и глохнет из-за неисправности карбюратора. Будут рассмотрены неисправности карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Solexi их модификаций.


Признаки неисправности

- Двигатель запускается, работает несколько секунд и глохнет, повторные запуски неэффективны.

- Двигатель запускается с трудом, после непродолжительной работы глохнет, после перезапуска запускается и работает.

- Двигатель запускается и сразу глохнет, снова запускается и снова глохнет и так далее несколько раз, но потом все равно начинает работать.

Причины неисправности

Нет топлива в поплавковой камере

Подкачайте с помощью рычага ручной заливки на бензонасосе.

Диафрагма пускового устройства повреждена или не отрегулирована

Разобрать корпус пускового устройства, диафрагму заменить на новую. Отрегулируйте пусковое устройство.


Устройства запуска карбюратора 2108, 21081.21083 Солекс, 2105, 2107 Озон

Засорение топливных и воздушных жиклеров, колодцев для эмульсии и трубопроводов основной системы дозирования

Надо снять крышку карбюратора, открутить жиклеры, снять трубки, промыть и почистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно.На фото видно, что стоит чистить карбюратор 2105, Озон 2107.

На карбюраторе Solex вывернуть жиклеры, вынуть их вместе с эмульсионными трубками. На дне открытых колодцев расположены топливные жиклеры. Выворачиваем их тонкой длинной шлицевой отверткой. Чистим, промываем ацетоном и продуваем сжатым воздухом.


топливные и воздушные жиклеры, эмульсионные трубки и эмульсионные колодцы Карбюраторы ГДС 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Засорение топливных и воздушных жиклеров и каналов системы холостого хода

Выкрутите форсунки, промойте и прочистите их, продуйте сжатым воздухом.


Воздушные и топливные жиклеры карбюраторов CXX 2108 Солекс и 2105, Озон 2107

Нарушен уровень топлива в поплавковой камере карбюратора

Топливная смесь либо очень бедная, либо очень богатая в результате неправильной регулировки.


примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Статьи на сайте о регулировке уровня топлива:

Привод воздушной заслонки карбюратора не отрегулирован («всасывание»)

Что делать, если форсунка ВАЗ заводится и глохнет на холостом ходу? В первую очередь эта проблема касается старых автомобилей, так как с возрастом в топливной системе и в ней накапливаются различные загрязнения, а датчики и механизмы изнашиваются - все это неизбежно приведет к изменениям в работе двигателя.

Опишем по порядку все причины, приводящие к данной проблеме.

  1. В первую очередь поверке подлежит датчик массового расхода воздуха (MAF). Чувствительный элемент датчика загрязняется и изнашивается с возрастом, поэтому его напряжение покоя увеличивается, а также увеличивается время его реакции на изменения воздушного потока. При превышении напряжения покоя 1,035 В стоит подумать о замене датчика, потому что он больше не сможет давать завышенные показания по расходу воздуха.Электронный блок управления подаст большее количество топлива и смесь будет повторно обогащена - а это очень плохо скажется на всех режимах работы двигателя, а также на стабильности холостого хода.
  2. Контроль холостого хода (IAC) также может влиять на устойчивость двигателя. Заклинивание стержня - наиболее частая неисправность в нем. Кроме того, с возрастом компоненты регулятора естественным образом изнашиваются, а это приводит к проблемам с движением. Обычный ресурс 100-150 тыс. Км. Только с помощью специального оборудования можно проверить РХХ, а при подозрении на неисправность лучше сразу заменить на новый.
  3. Очень часто достаточно просто очистить дроссельный узел от грязи. Сделать самому несложно. Это самые простые случаи, на которые необходимо обратить внимание. Последуют нетипичные ситуации.
  4. Иногда проблема заключается в утечке во впускном коллекторе. Вам необходимо проверить прокладки, вакуумные шланги, уплотнительные кольца форсунок, вакуумный усилитель тормозов и заглушки коллектора. Самый простой способ найти утечку воздуха - это дымогенератор.
  5. Обратите внимание на давление топлива.
  6. Также необходимо проверить систему зажигания и, в частности, свечи зажигания.

В заключение следует отметить, что без специального оборудования полная проверка системы невозможна. Только с его помощью можно точно выявить неисправность.

Масса ВАЗ 2107. Варианты оптимизации двигателя

Двигатель - это основной силовой агрегат любого автомобиля, от которого зависят его мощность и динамические характеристики. На модели ВАЗ-2107 устанавливаются четырехтактные двигатели, каждый из цилиндров которых имеет по два клапана. Старые автомобили оснащаются карбюраторным двигателем, а новые - инжекторным.

Конструкция двигателя ВАЗ-2107

Прежде чем приступить к описанию характеристик двигателя, мы подробно расскажем вам обо всех элементах его конструкции, чтобы вы могли представить себе, как именно работает силовой агрегат. Состоит из следующих основных блоков:

  • блок цилиндров. Самая тяжелая деталь из чугуна. Здесь расположены цилиндры, расположенные в один ряд. Кроме того, в блоке предусмотрены проходы для охлаждающей жидкости, что исключает перегрев двигателя при работе;
  • коленчатый вал, который передает вращение двигателя на другие части автомобиля.К тому же он довольно тяжелый. Подшипники коленчатого вала (шейки) изготовлены из металла, закаленного токами высокой частоты для максимальной прочности;
  • Шатуны из кованой стали
  • с поршневыми пальцами. Эти элементы постоянно подвергаются высоким нагрузкам;
  • поршни с компрессионными и маслосъемными кольцами;
  • ГБЦ. Для изготовления этой детали используется прочный, но очень легкий алюминиевый сплав. Чтобы исключить утечку смазки, ГБЦ снабжена прокладкой;
  • маховик, который используется для запуска двигателя.Он находится в сцеплении со стартером, реагирующим на поворот ключа в замке зажигания;
  • распределительный механизм, который включает в себя распределительный вал и клапанный механизм.

Двигатель автомобиля - совершенный механизм, в котором хорошо продуманы системы смазки и охлаждения, подачи топливовоздушной смеси.

Характеристики двигателя ВАЗ-2107

Одна из основных характеристик - мощность двигателя автомобиля ВАЗ-2107, которая может быть разной в зависимости от модификации автомобиля.Например, с момента появления на внутреннем рынке (1976 г.) было выпущено три модели с карбюраторными моторами:

  • ВАЗ-2107 1.5: объем двигателя 1451 см 3, мощность 72 киловатта;
  • ВАЗ-21072 1.3: объем 1290 см 3, мощность 64 киловатт;
  • ВАЗ-21074 1,6 л. c: объем двигателя 1569 см 3, мощность 74 киловатт.

Кроме того, производитель выпустил две модификации автомобиля с инжекторным силовым агрегатом - 2107i 1.6 (мощность двигателя 70 киловатт) и 1.6МТ (73 лошадиные силы). Нельзя не упомянуть модель 21073 1.7 с центральным впрыском топливно-воздушной смеси. Этот тип «семерки» использует в качестве топлива бензин АИ-95 (другие модели - АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться максимальной мощностью 76 лошадиных сил.

ВАЗ 2107 - заднеприводный 4-дверный седан, выпускаемый с 1982 года на Волжском автомобильном заводе. Усовершенствованная конструкция в свое время присвоила автомобилю титул «Русский Мерседес». По своей сути Лада ВАЗ 2107 - это люксовая версия утилитарной малолитражки ВАЗ 2105.Это заметно с первого взгляда благодаря иному решению передней части капота с штамповкой под металлическую хромированную решетку радиатора, новым задним блокам фонарей. Оснащение салона антибликовой панелью с тахометром и дополнительными датчиками, анатомические сиденья, повышенная пассивная безопасность, не приветствуется только отсутствие антикоррозионного покрытия на кузове.

Технические характеристики ВАЗ 2107 зависят от четырехцилиндровых карбюраторных двигателей, которые комплектуются четырехступенчатой ​​или пятиступенчатой ​​коробкой передач. В 1992 году была модернизирована пятиступенчатая коробка передач ВАЗ 21074, что сделало обслуживание ВАЗ 2107 экономичным.Сейчас ВАЗ 2107 комплектуется только бензиновыми двигателями с электронным впрыском топлива.

Выведя автомобиль на мировой рынок, конструкторы оснастили автомобиль двигателем объемом 1,7 л и мощностью 84 л.с., что соответствует требованиям защиты окружающей среды ... Для азиатского рынка они выпустили автомобиль объемом 1,45 л и мощностью 66 л.с., который "питался" бензином с октановым числом 76.

На более поздних версиях автомобиля устанавливается двигатель объемом 1,6 л, соответствующий европейским нормам по выбросам газов - EURO-3.

Технические характеристики

Двигатель 1.6 л, 8кл (Евро-3) 1,5 л, 8кл (Евро-2)
Длина, мм 4145 4145
Ширина, мм 1620 1620
Высота, мм 1446 1446
База, мм 2424 2424
Колея передних колес, мм 1365 1365
Колея задних колес 1321 1321
Грузоподъемность, кг 400 400
Объем багажного отделения, дм 3 385 385
Масса снаряженная, кг 1060 1060
Полная масса, кг 1460 1460
Допустимая полная масса буксируемого прицепа с тормозами, кг 600 600
Допустимая полная масса буксируемого прицепа без тормозов, кг 300 300
Колесная формула / ведущие колеса 4x2 / задний
Макет автомобиля классический
Кузов / количество дверей седан / 4
тип двигателя инжектор
Объем двигателя, см 3 1568 1451
Система питания распределенный впрыск
Количество и расположение цилиндров 4, рядный
Максимальная мощность, кВт / об.мин. 54,8 / 5600 52,5 / 5000
Максимальный крутящий момент, Нм при об / мин 120/3000 112/4000
Максимальная скорость, км / ч 152 150
Расход топлива по ездовому циклу, л / 100 км 8,5 8,5
Топливо АИ-92 АИ-92
Трансмиссия механическая
Кол-во передач 5 вперед,
1 год назад
5 вперед,
1 год назад
Передаточное число главной пары 3,9 3,9
Рулевое управление глобоидный червь
Шины 165 / 70R13, 175 / 70R13
Емкость топливного бака, л 39 39

ВАЗ 2107 выпускалась с 1982 по 2012 год.За это время ему удалось стать поистине народным автомобилем. И неудивительно. Дешевизна, хорошая надежность узлов и агрегатов, а также возможность отремонтировать авто практически на коленях. Как известно, «сердце» машины - это мотор. А в этой статье двигатель ВАЗ 2107 будет рассмотрен подробно.

Какой двигатель можно поставить на эту машину

Изначально на модель ВАЗ 2107 устанавливалось 2 типа двигателей, это:

  • , рабочим объемом 1.5 литров
  • ВАЗ 2106
  • , рабочим объемом 1,6 л

Были также двигатели объемом 1,3 л и 1,2 л, но их очень мало и практически не встречались.

Также возможна установка двигателя от ВАЗ с передним приводом, но это слишком трудоемко и неоправданно.

Это интересно!
Иногда к названию машины добавляется английская буква «i». Это значит, что двигатель ВАЗ 2107 инжекторный.

Форсунка - форсунка.Сопло. По принципу работы инжекторные бензиновые двигатели очень похожи на дизельные.

Двигатель ВАЗ 2103

Характеристики

Основные характеристики двигателя представлены в таблице ниже:

ПАРАМЕТРЫ ЗНАЧЕНИЕ
Год выпуска двигателей этого типа 1972 - наше время
Система питания Форсунка / карбюратор
Тип двигателя Рядный
Количество поршней 4
Материал блока цилиндров чугун
Материал головки блока цилиндров алюминий
Количество клапанов на цилиндр 2
Ход поршня 80 мм
Диаметр цилиндра 76 мм
Объем двигателя 1452 см 3
Мощность 71 л.из. при 5600 об / мин
Максимальный крутящий момент 104 Нм при 3600 об / мин
Степень сжатия 8,5 единиц
Объем масла в картере 3,74 л

В двигателе используется топливо АИ-93. На практике автомобилисты могут заправлять совершенно разные виды топлива. Наиболее частые отклонения от нормы - заливка АИ-92 и АИ-95. Подробнее об этом вы можете прочитать ниже.
  • По имеющимся данным, расход топлива в городах составляет 9.4 литра на 100 км.
  • На ровной дороге на крейсерской скорости уже будет 6,9 литра на 100 километров.
  • В смешанном режиме расход составит от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот двигатель экономичным, но в этом случае многое зависит от самого водителя.
  • Еще один параметр, который зависит от водителя - это расход масла на 100 км. Для среднестатистического водителя автомобиля с этим двигателем это 700 грамм на 100 км. Это, конечно, немало, но при аккуратной езде можно снизить этот расход до 450-500 г / 100 км.
  • Двигатель 2103 в сборе весит 121 кг.

Его размеры (характеристики указаны в миллиметрах):

Особенности эксплуатации и обслуживания

Ранее говорилось, что многие водители не могут определиться с типом топлива, которое используется для своего двигателя на ВАЗ 2107. И если с АИ-92 все просто, так как его состав очень похож на АИ-93, то с У АИ-95 все не так гладко.

Повышение октанового числа приводит к повышенному риску перегорания клапана, но дает небольшое увеличение мощности.Двигатель начинает работать более плавно и стабильно.

Но конструкторы все же учли возможность использования бензина АИ-95. Вам просто нужно правильно выставить угол опережения зажигания на своей машине (если у вас обычный карбюраторный двигатель) или перепрошить блок управления двигателем (если у вас двигатель ВАЗ 2107 инжекторный). Но обычно и этого не требуется. Двигатели этой марки очень выносливы и не прихотливы к типу топлива (в разумных пределах).

К замене масла на любом двигателе нужно подходить со всей серьезностью.Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение выбирать масло похоже на настоящий навык. Взять хотя бы известные бренды, это не всегда безопасно, так как очень велика вероятность встретить подделку фирм, которые не чисты под рукой. В лучшем случае вы не получите тех положительных качеств, которыми обладает эта компания. В худшем случае придется проводить капитальный ремонт.

Читайте также: Автомобильный двигатель ВАЗ 2101: характеристики, неисправности и тюнинг

Неизвестные марки брать тоже не стоит.В этом случае вы покупаете кота в мешке. Можно купить масло по качеству, не уступающее дорогим аналогам, а можно залететь в дорогой ремонт. Лучше всего приобретать масло в специализированных магазинах, где можно получить хоть какое-то объяснение и компенсацию.

Также немаловажным параметром является класс масла по международной номенклатуре. Однако здесь все проще. Вам просто нужно взять то масло, которое рекомендует производитель.

Производитель (АвтоВАЗ) рекомендует для двигателей ВАЗ 2107 и других моделей с данным типом двигателя:

  • 5W-30;
  • 5W-40;
  • 10W-40;
  • 15W-40.

Масла надо брать около 4 литров. При замене обычно достаточно 3,5 л масла. Остальное лучше возить с собой в багажнике, так как расход масла в этом двигателе оставляет желать лучшего.

  • Замена масла в двигателе ВАЗ 2107

Сама процедура довольно проста и не должна вызывать никаких вопросов. Масло на ВАЗ 2107 лучше менять в теплое время года.

  1. Для начала нужно завести машину и прогреть ее до рабочей температуры.
    Затем заглушите его и дайте маслу стечь обратно в картер. На это уйдет около получаса. За это время готовим приемную емкость объемом 4-5 литров, а также новое масло, лейку и шланг.
  2. Выверните пробку на картере специальным ключом и дождитесь, пока стечет старое масло.
  3. При смене типа масла или марки обязательно берите еще и промывочное масло, которое очистит двигатель от старых остатков. Вылейте его таким же образом.
  4. Затем закручиваем крышку картера и заливаем новое масло через горловину на ГБЦ. Уровень измеряем щупом. Он должен быть где-то между отметками MIN и MAX. Учтите, что масло не вода и оно не может быстро погрузиться в картер, а потому после непродолжительной стоянки уровень масла в картере еще немного поднимется.

Обычно вместе с заменой масла меняют еще и масляный фильтр. Здесь еще проще:

  1. Отвинчиваем старый с помощью специального инструмента (можно и обыкновенного тросика), смазываем уплотнительное кольцо нового фильтра маслом и прикручиваем на место старого.

Регулировка клапанов - довольно сложный процесс, требующий определенных навыков и инструментов. Собственно регулировку клапанов желательно доверить грамотным специалистам, но если вы хотите все делать самостоятельно, то это видео для вас:

Капитальный ремонт и обслуживание

Если клапаны можно регулировать в домашних условиях, то капитальный ремонт двигателя доверить только специалистам.

При капитальном ремонте все узлы и агрегаты двигателя ВАЗ 2107 проверяются на исправность.

  1. Состояние клапана, регулировка;
  2. Цепь, натяжение цепи;
  3. Состояние сальников, сальников клапанов;
  4. Геометрия блока цилиндров;
  5. Состояние поршней, коленвала, пальцев, шатунов;
  6. Износ компрессионных колец;
  7. Состояние масляного насоса и насоса охлаждающей жидкости.

В случае поломки деталь будет заменена. Блок цилиндров будет расточен, что увеличит камеру сгорания и рабочий объем.После этой процедуры автомобиль будет находиться на обкатке в несколько тысяч километров.

Обычно обкатка длится 5-10 тыс. Км. В это время не рекомендуется давать двигателю большие нагрузки. После прохождения этой процедуры ваш двигатель вас порадует.

Неисправности

1. Двигатель не запускается

Причина поломки Метод устранения
Нет топлива в карбюраторе
Засорен топливопровод Продуть топливопровод, промыть топливный бак
Засорены фильтры карбюратора и топливного насоса Промыть фильтры, при необходимости заменить
Неисправна система зажигания Проверить систему зажигания, заменить сломанные детали
Не открывается воздушная заслонка карбюратора при первых вспышках в цилиндрах Устранить герметичность пускового устройства карбюратора
Электромагнитный клапан карбюратора не открывается при включении зажигания:
разрыв в проводе, идущем к клапану Проверить провод и его соединения, заменить поврежденный провод
Неисправен электромагнитный клапан Заменить клапан

2.Стук коренных подшипников коленчатого вала

Обычно глухой металлический стук. Обнаруживается, когда дроссельные заслонки внезапно открываются на холостом ходу. Его частота увеличивается с увеличением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает более резкий стук через нерегулярные промежутки времени, особенно заметный при плавном увеличении и уменьшении частоты вращения коленчатого вала.

Причина неисправности Способ устранения
Слишком раннее зажигание Отрегулируйте угол опережения зажигания
Недостаточное давление масла Проверить давление масла
Ослабленные болты маховика Затяните болты с рекомендованным моментом
Увеличенный зазор шейки
и вкладышей коренных подшипников
Отшлифовать шейки и заменить вкладыши
Увеличенный зазор между упорными полукольцами
и коленчатым валом
Заменить упорные полукольца на новые или увеличенной толщины

Автомобиль ВАЗ 2107 создан на базе модели 2105.Новый седан рассчитан на 5 мест и оснащался 5-ступенчатой ​​механической коробкой передач. Автомобиль был запущен в производство в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103. Последующие модели и модификации также оснащались карбюраторными двигателями внутреннего сгорания. Для экспортных моделей 21073 разработан новый узел впрыска. Он обладал достаточной мощью, а также экономией. Объем двигателя 1,7 л. Далее на все "семерки" стали ставить форсунки.Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение действующих экологических норм.

Разберемся, что такое инжектор, посмотрим принципы его работы, технические характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше среди специалистов и автомобилистов, не утихают до сих пор. Но оставим эти споры профессионалам. А начинающим автолюбителям просто необходимо знать, как работает эта система и как она работает.

Совсем не обязательно, чтобы автомобилистам эти знания понадобились для самостоятельного ремонта. Однако знание - сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули хитрые механики с СТО за углом.

История этого устройства начинается в 1951 году. Именно тогда известная компания Bosch установила такую ​​систему впрыска на двухтактный двигатель одного спорткара. Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В результате инжекторы полностью вытеснили своих «предков». Все современные автомобили оснащены такими системами как распределенного, так и прямого электронного впрыска.

Принцип работы инжектора в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском с помощью инжектора непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, как работает система, а также от того, где установлен инжектор и сколько их в машине.

Во всех современных автомобилях используется система распределенного впрыска топлива. То есть на каждый цилиндр есть отдельный инжектор. Принципы работы основаны на сигналах микроконтроллера, который получает информацию от множества датчиков.Затем, основываясь на этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

На автомобили ВАЗ 2107 устанавливается система распределенного впрыска. Работает в паре с электронной системой управления двигателем. Он называется ЭБУ. Он использует многочисленные датчики для контроля расхода и количества воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или выключает топливный насос, контролирует образование искры на свечах зажигания, а также корректирует углы зажигания.Помимо всего этого, ЭБУ регулирует частоту, с которой коленчатый вал вращается на холостом ходу, а также при необходимости запускает вентилятор охлаждения и управляет системой охлаждения.

Схема работы цепи питания впрыска на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызвать затруднений даже у новичков.

Сначала топливная система начинается с топливного бака и топливного фильтра. Затем с помощью топливного насоса смесь перетекает через фильтр в топливную рампу.На аппарели установлен специальный регулятор давления, который регулирует процесс подачи топлива к форсункам ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, а излишки топлива отправляются обратно в бак. Форсунки открываются и закрываются с помощью электрических импульсов, поступающих от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливной смеси во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

Сколько горючей смеси попадает в цилиндры, зависит от времени, в которое форсунки открыты. Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (инжектор ВАЗ 2107), установленные на двигателе, выдают всю необходимую для этого информацию. Например, датчик коленчатого вала предоставляет информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличен, то система увеличивает время открытия форсунок.Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

ЭБУ постоянно контролирует напряжение в электросети автомобиля, поэтому в случае снижения напряжения время открытия форсунок увеличивается. Все режимы работы мотора и форсунки контролируются контроллером. Этим обеспечивается регулировка состава топливной смеси и работа форсунок на «инжекторном» автомобиле ВАЗ 2107.

Система зажигания

Традиционные устройства здесь не используются. В качестве систем, обеспечивающих зажигание, ВАЗ 2107 (инжектор) комплектуется одним модулем, который состоит из двух катушек, а также электроникой. В системе не используются движущиеся части.

Как работает система впрыска G7?

Сколько топлива будет подаваться через форсунки в цилиндры, контролируется электрическим импульсом от ЭБУ. Блок рассчитывает количество топлива, которое нужно двигателю, а также определяет, какой длины будет импульс.

Когда коленчатый вал начинает проворачиваться, самый первый импульс от датчика холостого хода вынуждает ЭБУ включить все форсунки. Самая первая инъекция происходит каждый раз при запуске. Как долго продлится пульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса запускается и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива необходимо для создания смеси, а затем подает ее в двигатель.Инжектор ВАЗ 2107, кстати, экономичнее карбюраторных аналогов. Это достигается за счет более точной дозировки топлива.

Генератор

Форсунка ВАЗ 2107, помимо всех этих устройств и датчиков правильной работы системы впрыска, также комплектуется генератором. Необходимо зарядить аккумуляторы и запитать всех потребителей электроэнергии, а также систему впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль приводится в движение.В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов прямых владельцев, то они как всегда очень противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива и невысокую динамику модели ВАЗ 2107. При этом инжектор не ругают. Также многие водители говорят, что их устраивает все как в конструкции автомобиля, так и в устройстве и работе системы питания.Некоторым продукция российского автопрома совсем не нравится, поэтому всячески ругают отечественные автомобили.

Сегодня если не все, то большинство водителей оценили систему впрыска топлива. И многие начали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете приобрести новый или подержанный комплект, в котором есть все необходимое для работы с системой.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 рублей.Но такая замена обязательно окупится в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке». Инжектор ВАЗ 2107 намного лучше карбюраторного аналога.

Статья опубликована 27.06.2014 08:06 Последняя редакция 04.01.2015 12:15

В начале 1980-х Волжский автомобильный завод порадовал советских автомобилистов первенцем «2-го поколения» ВАЗ 2105. Автомобиль имел задний привод, представлял собой традиционный четырехдверный седан и был рассчитан на пять мест.«Пятерка», а именно так стали называть эту новинку, родилась под влиянием масштабных доработок автомобиля ВАЗ-2103. Популярность этой модели объясняется цифрами, свидетельствующими о том, что с 1980 по 2005 год было произведено около двух миллионов «пятерок». За это время были выпущены подвиды моделей «ВАЗ-2105» и «ВАЗ-21051» с агрегатами «2101» на 1,2 литра и «2105» на 1,3 литра.

Существенно улучшился интерьер автомобиля, появились более комфортные сиденья с подголовниками, обновили приборную панель, появилась обшивка дверей, а главное, водительское кресло стало заметно удобнее.

Впервые «пятерка» опробовала использование специальных «блочных фар» и цельнолитой обивки дверей салона «Жигули». Кроме того, вместо традиционной цепи в газораспределительном механизме разместили ремень ГРМ, способствующий более мощному тяговому усилию автомобиля. Позже этот ремень внедрили в автомобили ВАЗ с управлением передним приводом. Также в ВАЗ-2105 были элементы постороннего комфорта в виде обогрева заднего стекла.

В начале своего существования «пятерка» выпускалась с карбюраторным двигателем объемом 1 литр.3 литра. и мощностью 64 лошадиные силы. Однако позже моторы начали дорабатывать, начали вводить двигатель мощностью 69 лошадиных сил с модернизированным двигателем ВАЗ-21011. Уже в 90-х годах двигатели объемом до 1,5 л были полностью сняты с производства, осталась лишь модификация в виде ВАЗ-21053.

Для деятельности правоохранительных органов начали выпускать автомобили ВАЗ-21054 с дополнительной второй аккумуляторной батареей и бензобаком. С начала 2000-х годов была запущена программа по внедрению дополнительного оборудования в ВАЗ-2105.Автомобиль теперь был разделен на 2 версии «стандарт» и «стандарт». Для экспорта за границу была разработана модель ВАЗ-21057, которая по характеристикам была схожа с ВАЗ 21053, но при этом имела правый руль. и с двигателем 1,5 л производился в 90-х годах для британских потребителей.

В 1984 году появился не менее популярный автомобиль ВАЗ 2104. Это был пятиместный универсал традиционной компоновки, что относило его ко 2-му поколению классических автомобилей, по сравнению с ВАЗ-2102.В этом же году «двойка» выпускалась одновременно с ВАЗ 2104. Для продажи за границу «четверке» дали имя Lada Nova Break. По сравнению с предшественником ВАЗ 2104 был значительно улучшен. Автомобиль приобрел прямые линии в дизайне кузова, появились специальные блок-фары, которые располагались сзади и впереди автомобиля. Кроме того, кузов оснастили более эстетичным алюминиевым бампером. Также в салоне немало новинок. Так, двери обшили более плотным материалом, появились новые сиденья, приборная панель приобрела новый вид.Квартет оснастили улучшенной задней подвеской, а салон стал намного просторнее благодаря складывающимся сиденьям. С самого начала автомобиль выпускался с карбюраторным двигателем объемом 1,3 литра.

За рубежом автомобиль выпускался в модификации с инжекторным двигателем объемом 1,7 л. Отдельными сериями, начиная с 1999 года, налажено производство автомобиля ВАЗ-21045 с дизельным двигателем. С начала 2000-х сячных «четверок» начали выпускать три подвида: «люкс», «стандарт» и «норма».

ВАЗ-2107

С 1982 года Волжский автомобильный завод начал выпуск ВАЗ-2107. На экспорт этот автомобиль назывался Lada Riva или Lada 1500SL. Его отличительной особенностью является хромированная решетка радиатора, которая придает ему особый вид по сравнению с его собратьями. «Семерка» считается автолюбителями самой комфортабельной машиной из «2-го поколения» моделей «Жигулей». С первых же дней выпуска эти автомобили оснащались карбюраторными двигателями различного объема, начиная от 1.3 литра на 1,6 литра. В самом начале 1991 года для иностранного потребителя появилась вариация «семерки» под названием ВАЗ-2107. Этот автомобиль уже имел центральный впрыск топлива и двигатель объемом 1,5 литра. Для спецслужб выпускался автомобиль с роторно-поршневым двигателем.

Принцип работы генератора ВАЗ 2107 инжектор

Источник электричества в автомобиле - самый важный элемент.Инжекторный генератор ВАЗ 2107 мало чем отличается от своего карбюраторного родственника. В конструкции есть небольшие нюансы, но основные отличия заключаются в способе снятия и установки. Он выполнен по классической схеме - трехфазный генератор переменного тока.

В бортовой сети впрыска и карбюратора ВАЗ 2107 постоянное давление 12 вольт. Поскольку генератор вырабатывает переменное трехфазное напряжение, необходимо его выпрямить с помощью полупроводниковых диодов.Они расположены на подковообразной планке, всего диодов шесть. Поскольку генератор выдает нестабильное напряжение (в зависимости от оборотов двигателя оно может колебаться в пределах от 12 до тридцати вольт), устанавливается стабилизатор напряжения. Его использование позволяет поддерживать напряжение в бортовой сети в диапазоне 13,2… 14,8 Вольт.

Замена ремня форсунки ВАЗ 2107


Для проведения работ по замене ремня генератора на инжекторном автомобиле ВАЗ 2107 потребуется несколько инструментов: ключ на 17 и монтажная лопатка.Конечно же, новый ремень привода генератора. Для снятия ремня нужно ослабить гайку, которой генератор крепится к регулировочной планке. После этого монтажной лопаткой переносим генератор на блок двигателя ВАЗ 2107.

Сдвинув генератор к блоку, ремень можно легко снять. Стоит отметить тот факт, что перед снятием ремня на инжекторном ВАЗ 2107 необходимо отключить датчик положения коленвала. После этого снимаем старый ремень и надеваем новый.Теперь мы отодвигаем генератор от блока двигателя той же лопастью. Добиваемся необходимого натяжения ремня.

Причиной плохой зарядки АКБ на ВАЗ 2107 может быть недостаточно натянутый ремень генератора. Слишком сильное затягивание приведет к износу деталей генератора, включая подшипники. Провисание ремня не должно превышать восьми миллиметров при воздействии силы 90 Ньютонов. Добившись желаемого натяжения ремня, затяните гайку крепления генератора к натяжной планке и установите датчик положения коленчатого вала на место.Если не установить датчик, то бортовой компьютер впрыска ВАЗ 2107 выдаст ошибку.

Разборка генератора


Для ремонта генератора ВАЗ 2107 требуется его разборка. Если можно поменять щетки с регулятором напряжения на установленном блоке, то подшипники и диоды менять, придется разбирать генератор полностью. Перед разборкой нужно запастись новыми подшипниками, диодной сборкой, регулятором напряжения.Если все полностью поменять, то конденсатор тоже можно заменить.

Сначала снимаем конденсатор и регулятор напряжения. Собираем все шайбы и гайки в одно место, чтобы не потерять. Затем откручиваем шкив с крыльчаткой, вытаскиваем ключ и снимаем кольцо, которое установлено за ним. Теперь можно снять крышку с ротора генератора ВАЗ 2107. Чтобы заменить подшипник на передней крышке, нужно открутить четыре гайки, удерживающие подшипник. Затем выбейте его и вдавите новый.

Теперь переходим к задней крышке, в которой установлена ​​диодная сборка. Выбиваем якорь, откручиваем болты, соединяющие подкову и крышку. Отсоедините обмотку статора, снимите диоды. Если в обмотке статора инжекторного генератора ВАЗ 2107 произошло короткое замыкание, то его следует заменить. Лучше заменить диоды на весь блок, но можно и их припаять. Только при установке новых диодов в генератор нужно быть предельно внимательным, и после того, как все будет спаяно, залить эпоксидкой.Собираем инжекторный генератор ВАЗ 2107 в обратной последовательности, не забывая даже о самых мелких деталях.

Генератор ВАЗ 2107 проверяют не снимая с автомобиля. Для этого требуется вольтметр или мультиметр и контрольная лампа ... Проверка генератора ВАЗ 2107 заключается в измерении выдаваемого им напряжения под нагрузкой и без включения потребителей. Если вы подозреваете неисправность генератора, необходимо сначала проверить натяжение ремня привода генератора. Если натяжение ремня в норме, то проверяем напряжение на выводах АКБ.Значение напряжения при средней частоте вращения коленчатого вала и дальнем свете фар должно быть в пределах 14,5 - 13,5 В.

Чрезмерная зарядка аккумулятора.

Перезаряд характеризуется повышенным напряжением на выводах АКБ, то есть напряжение выше 14,5 В. Причина связана с регулятором напряжения. Чаще всего его неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора обычно невысока и в этом случае его легче поменять.Перед заменой очистите место прилегания отрицательной клеммы регулятора к корпусу генератора.

Отсутствие заряда или плохой заряд.

Если значение меньше минимального, проверьте напряжение холостого хода. Также необходимо измерить напряжение между выводом 30 генератора и его корпусом.
Если при проверке генератора ВАЗ 2107 значение напряжения при включении дальнего света фар на выводах АКБ ниже 13,5 В, а при выключенном свете напряжение медленно поднимается до значения до 13 - 13.4 В. Причину в этом случае нужно искать в плохом контакте вывода 30 генератора с аккумулятором, плохом контакте отрицательной клеммы и корпуса двигателя.

Чтобы проверить надежность соединения на выводе 30 генератора, необходимо измерить напряжение между выводом и корпусом генератора. Если напряжение существенно выше значения на выводах АКБ, то следует открутить гайку крепления провода и зачистить места подключения и натянуть гайку самой клеммы, находящейся между проводом и генератором.Плохой контакт в этом месте также будет сопровождаться сильным нагревом контактного болта.
Если напряжение на клемме больше 13,5 В, измерьте напряжение между положительной клеммой генератора и корпусом генератора. Если значение равно значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между отрицательной клеммой генератора и корпусом двигателя. Если значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора к АКБ.Если значение напряжения на выводах АКБ и выводе 30 генератора одинаковое, значит неисправен сам генератор. Самая частая неисправность в этом случае - это пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ВАЗ 2107 напряжение на выводах АКБ при включенном и выключенном дальнем свете одинаковое. В этом случае значение напряжения между выводом
30 и корпусом генератора не отличается от значения напряжения на выводах аккумуляторной батареи.Это возможно при неисправности регулятора напряжения генератора или при отсутствии напряжения для первоначального возбуждения, неисправен сам генератор.

Для начала нужно проверить наличие напряжения для возбуждения генератора. Лучше сделать это с помощью контрольной лампы, подключив один ее конец к корпусу, а другой - к проводу, подходящему к щеткам генератора или клемме 61 генератора, если генератор имеет встроенный регулятор напряжения. Если на проводе нет питания, то необходимо проверить целостность проводов, предохранитель и исправность регулятора напряжения на автомобилях с пультом дистанционного управления.

Встроенные регуляторы напряжения необходимо проверять при включенном питании, на подключенном к ним проводе или на выводе 61 генератора. Как это сделать, описано в статье и останавливаться на этом вопросе здесь нет смысла. Если и регулятор, и щеточный узел исправны для возбуждения, то неисправность следует искать в генераторе.

Проскальзывание приводного ремня.

Рассмотрим еще один вариант событий, выявленных при проверке генератора ВАЗ 2107. После запуска двигателя без включения нагрузки значение напряжения меньше нормы, но через некоторое время возвращается в норму.При включении резко падает нагрузка. Падение также может быть результатом резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это указывает на проскальзывание приводного ремня генератора, которое может быть вызвано ослаблением или износом как самого ремня, так и шкивов. В этом случае износ легко определяется по наличию блеска на нижней части шкива. В этом случае ремень необходимо заменить, натягивать в этом случае бесполезно. Кроме того, чрезмерно натянутый ремень может вызвать разрушение подшипников генератора.При установке нового ремня обратите внимание на глубину его погружения в канавку шкива. Если ремень вышел из строя полностью, то шкив также необходимо заменить.

Ну, наконец, и последнее, когда напряжение на выводах АКБ при проверке генератора ВАЗ 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте его отрицательной клеммы с корпусом генератора при встроенном расположении регулятора или кузове автомобиля при удаленном расположении.

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER»

admin 10/09/2014

Здравствуйте. Хочу рассказать о своей битве с низкими уровнями напряжения на моей 7. Как известно, на классическом впрыске генератор уже установлен на 73! ампер, которых в идеале должно хватить как минимум на 4 лампы по 100 Вт каждая. Так я подумал, приобретая эту машину, взамен ВАЗ 2106, в которой установка генератора от 08 до 55А решила проблему недозарядки в принципе.Каково же было мое удивление, когда каждое включенное устройство (фары, печка, обогрев стекол) отклоняло стрелку вольтметра до упора влево-влево, в результате не оставляя ничего для подзарядки аккумулятора ... Цифровой мультиметр подтвердил ужасное опасения - при включенных выше озвученных потребителях напряжение на выводах АКБ было 12 В на холостом ходу и 13 В на всех оборотах выше 1500. Ремень натянут. Удивлению не было предела. Китайский ген восьмерки на шохе потянул намного больше (4 дальние фары, стекло, печка, буфер) и не опускался ниже 13.8. Что ж, мне нужно было что-то сделать. Новый аналогичный ген был куплен у следующего калыма и сразу введен взамен старого. Перекур, запуск двигателя и… 13 вольт в нагрузке (без него 14, как на старом). Если бы подвернулся шланг, я бы зачерпнул из бака бензина и сжег это творение итальянских мастеров, но шланга под рукой не было и гнев от денег и времени потраченные деньги сменились любопытством - но какой смысл ? Вооружившись тестером, замерил планку на реле-регуляторе (РР), на проводе, который выходит из доп.выпрямитель и подключен к пп. На нем при работающем двигателе на любых оборотах выше 1500 при любой нагрузке 14! Вот вам и мысль Штирлица. Получается, что генератор «думает», что он исправен, сохраняет свои установленные 14 В за доп. выпрямитель, но на основном выпрямителе напряжение падало пропорционально нагрузке, а он (ген) не догадывался об этом. Для исправления ситуации нужно было запитать ПП от + акб, тогда регулятор должен правильно выполнять свою функцию. Сказано - сделано.протянут провод от главного реле форсунки (первое слева под бардачком, толстый красный провод с полосой) к ПП. Как на схеме


Белый провод, выходящий из генератора, должен быть отключен.
Полную схему с обозначениями можно взять здесь.
Теперь, при включенном зажигании, питание для PP поступает из общей сети, и поэтому он будет контролировать уровень напряжения вдоль нее. Перекуриваем, заводим двигатель и… вуаля. Стрелка штатного вольтметра замирает в конце зеленой зоны (14в) при любой нагрузке, если обороты двигателя выше 1300 об / мин.


Ближний свет, печка, музыка включена (не тихо)


Проблема Finito. Единственный минус - неработающая лампочка батареи на панели, но есть стрелка, поэтому лампа не нужна в принципе. можно снять - это упростит вашу машину, прибавит динамики и снизит расход топлива. Какая хорошая вещь! Надеюсь, я помог кому-то с хронической недозарядкой. Всем удачи на дорогах.
И еще немного информации: если сделаем так, как указано выше и так, то необходимо вынуть из приборки лампочку АКБ (3-ю сверху), иначе при включении зажигания загорится лампочка.

Уважаемые покупатели, во избежание ошибок при отправке генератора, в строке «Комментарий» укажите модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор Применяется для зарядки аккумуляторной батареи автомобиля, а также для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, систем вентиляции и отопления и других обычных потребителей электроэнергии.

Генератор 2104-07 или 21045 КЗАТЭ 2107- 372.3701-03 / 05 для автомобилей после 01.04.07 - генератор 372.3701-03 со встроенным выпрямительным блоком и встроенным устройством, предназначенный для работы в качестве источника электрической энергии параллельно с АКБ в электросистеме автомобилей ВАЗ-2104-07, автомобилей после 01.04.07 (инжектор), 21045, 2108-21099 и модификаций, работающих при температуре окружающей среды от минус 40 ° С до плюс 45 ° С и влажности до 90%. Номинальное напряжение, В 14. Максимальный выпрямленный ток, А 73

и.- Регулятор напряжения и щеточный узел для выхлопных генераторов с 1996 г.

1. - Крышка генератора со стороны контактных колец. 2. - Болт крепления блока выпрямителя. 3. - Контактные кольца. 4 - Шарикоподшипник вала ротора со стороны контактных колец. 5. - Конденсатор 2,2 мкФ ± 20% для подавления радиопомех. 6. - Вал ротора. 7. - Провод общего вывода дополнительных диодов. 8. - Клемма «30» генератора для подключения потребителей. 9. - Вилка генератора "61" (общий вывод дополнительных диодов).10. - Провод вывода «В» регулятора напряжения. 11. - Щетка, подключенная к выводу «В» регулятора напряжения. 12. - Регулятор напряжения. 13. - Щетка, подключенная к выводу «Ш» регулятора напряжения. 14. - Шпилька крепления генератора к натяжителю. 15. - Крышка генератора со стороны контактных колец. 16. - Крыльчатка вентилятора с приводным шкивом генератора. 17. - Полюс ротора. 18. - Подшипниковые шайбы. 19. - Проставочное кольцо. 20. - Шарикоподшипник вала ротора со стороны привода.21. - Стальная втулка. 22. - Обмотка ротора (обмотка возбуждения). 23. - Сердечник статора. 24. - Обмотка статора. 25. - Выпрямительный блок. 26. - Стяжной болт генератора. 27. - Буферная втулка. 28. - Втулка. 29. - Удерживающая втулка. 30. - Вывод «Б» регулятора напряжения. 31. - Щеткодержатель.

Ротор и статор - составные части электрической машины (в данном случае генератора), где неподвижная часть называется статором, подвижная часть - ротором. Статор и ротор разделены воздушным зазором.Их активные части - обмотки и магнитопровод; все остальные части являются конструктивными, обеспечивают необходимую прочность, жесткость, охлаждение, вращение и т. д.

Щеточный узел - обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части машины; представляет собой два скользящих контакта.

Выпрямительный блок (диодный мост) - предназначены для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Регулятор напряжения (реле-регулятор) - преобразователи электрической энергии, позволяющие получить заданное напряжение на выходе; представляют собой электронные компоненты из нескольких компонентов

Крышки статора и генератора крепятся четырьмя винтами.Вал ротора вращается в подшипниках, установленных в крышках. Подшипники смазываются на заводе на весь срок службы генератора. Задний подшипник прижимается к валу ротора и прижимается задней крышкой через пластиковую втулку. Передний подшипник вдавлен и вкатан в переднюю крышку и заменяется только вместе с ним. Его внутреннее кольцо вместе с дистанционным кольцом и шайбой зажато гайкой между шкивом и ступенькой на валу ротора. В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку).Вторые концы фазных обмоток подключены к выпрямительному мосту. Пластины объединены в выпрямительный блок, установленный на задней крышке генератора. Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание на обмотку возбуждения подается через две угольные щетки. Щеткодержатель конструктивно совмещен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения - неразборный, при выходе из строя заменяется.Для защиты бортовой сети от скачков напряжения при работе системы зажигания и уменьшения помех при радиоприеме между выводами «плюс» и «минус» подключается конденсатор емкостью 2,2 мкФ (± 20%). «клапаны (между« + »и« массой »генератора), расположенные на выпрямительном блоке. При включении зажигания напряжение на обмотку возбуждения генератора поступает через контрольную лампу в комбинации приборов (лампа горит).

После пуска двигателя обмотка возбуждения запитывается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после запуска двигателя лампа горит, это свидетельствует о неисправности генератора или его цепей.

Генератор предназначен для поставок на внутренний рынок и на экспорт в страны всех климатических зон.

Другие артикулы товаров и их аналоги в каталогах: 21070370101000 , 2107-372.3701-03 / 05.

ВАЗ 2104-2107, ВАЗ 2108, ВАЗ 2109-099.

Любая поломка - это не конец света, а полностью решаемая проблема!

Как самостоятельно заменить генератор на автомобиле классического семейства ВАЗ с инжекторным двигателем.

При наличии Интернет-магазина АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и УБЕДИТЕСЬ !!!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
