Устройство ваз 2105: ВАЗ-2105 () (2105, 21051, 21053, 21056, 21057)- описание, характеристики, история.

Содержание

Двигатель / ВАЗ 2105 / устройство ВАЗ

  • 1. Коленчатый вал.
  • 2. Крышка первою коренною подшипника.
  • 3. Держатепь переднею сальника коленчатою вала.
  • 4. Нижняя защитная крышка зубчатого ремня.
  • 5. Зубчатый шкив коленчатого вала.
  • 6. Шкив коленчатою вала.
  • 7. Шпонка шкивов коленчатою вала.
  • 8. Храповик.
  • 9. Крышка привода распределительного вала.
  • 10. Средняя защитная крышка зубчатого ремня
  • 11. И Ремень привода вентилятора, насоса охлаждающей жидкости и генератора.
  • 12. Шкив генератора.
  • 13. Валик привода масляного насоса и распределителя зажигания .
  • 14. Шкив привода масляного насоса и распределителя зажигания .
  • 15. Вентилятор системы охлаждения двигателя.
  • 16.
    Блок цилиндров.
  • 17. Натяжной ролик зубчатою ремня.
  • 18. Зубчатый ремень привода распределительного вала.
  • 19. Головка Цилиндров.
  • 20. Шкив распределительного вала.
  • 21. Верхняя защитная крышка зубчатого ремня.
  • 22. Держатель сальника распределительного вала.
  • 23. Установочный выступ на корпусе подшипников распределительного вала.
  • 24. Выпускной клапан.
  • 25. Впускной клапан.
  • 26. Корпус подшипников распределительного вала .
  • 27. распределительный вал .
  • 28. Рычаг привода клапана.
  • 29. Маслоналивная горловина крышки головки цилиндров.
  • 30. Прокладка крышки головки цилиндров.
  • 31. Крышка головки цилиндров.
  • 32. Датчик указателя температуры охлаждающей жидкости.
  • 33. Свеча зажигания.
  • 34. Палец поршня.
  • 35. Маховик с зубчатым ободом в сборе.
  • 36. Держатель заднего сальника коленчатого вала.
  • 37. Упорное полукольцо коленчатого вала.
  • 38. Передняя опора двигателя.
  • 39. Задняя опора двигателя.
  • 40. Передняя крышка картера сцепления .
  • 41. Масляный картер.
  • 42. Кронштейн передней опоры.
  • 43. Пружина передней опоры.
  • 44. Буфер подушки передней опоры .
  • 45. Резиновая подушка передней опоры.
  • 46. Поршень.
  • 47. указатель уровня масла.
  • 48. Шатун с крышкой в сборе.
  • 49. пpoбкa сливного отверстия масляного картера .
  • 50. Втулки валика привода масляного насоса и распределителя зажигания

На автомобилях установлен четырехцилиндровый, четырехтактным карбюраторный двигатель модели 2105 с ременным приводом распределительного вала. На части автомобилей может быть установлен двигатель 21011 с цепным приводом распределительного вала. В настоящем альбоме описывается двигатель 2105. Компоновка двигателя отличается простотой и удобством обслуживания. Все узлы, требующие регулировки и ухода (распределитель заживания, свечи, карбюратор, воздушный фильтр, и т.д.). установлены в легкодоступных местахЦилиндры двигателя объединены вместе с верхней частью картера и представляют собой единую отливку блок цилиндров При такой компоновке обеспечивается прочность конструкции. жесткость, компактность, надежность и уменьшается масса двигателя. В нижней части блока цилиндров на пяти опорах установлен коленчатый вал. Передний и задний концы коленчатого вала уплотняются самоподжимными резиновыми сальниками. Поршни 46 имеют по два компрессионных кольца и одно маслосъемное с разжимной пружиной. Соединен поршень с шатуном поршневым пальцем, запрессованным в верхнюю головку шатуна. На каждый цилиндр двигателя приходится по одному впускному и одному выпускному клапану, которые приводятся в действие распределительным валом 27, установленным на головке цилиндров в алюминиевом корпусе подшипников 26. Верхнее расположение распределительного вала позволяет уменьшить массу возвратно-поступательно движущихся деталей и тем самым обеспечить высокую надежность работы механизма газораспределения при большой частоте вращения коленчатого вала двигателя. Распределительный вал приводится во вращение от коленчатого вала с помощью зубчатого ремня 18. Клапаны приводятся в действие специальными рычагами 28.

Двигатель в сборе со сцеплением и коробкой передач образует силовой агрегат и устанавливается на автомобиле на трех эластичных опорах. Опоры воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении. Конструкция подвески силового агрегата обеспечивает минимальные колебания двигателя и устраняет передачу его вибраций на кузов. Двумя передними опорами 38 двигатель крепится к поперечине передней подвески автомобиля, а задней 39 - к поперечи не задней подвески двигателя. Передние опоры имеют резиновые подушки 45, в которых завулканнзированы стальные шайбы с болтами крепления. Для увеличения жесткости в отверстии внутри подушек находятся пружины, а для ограничения ходов применены буфера 44, которые представляют собой резиновый стержень с завулканизированной стальной втулкой. Подушки передней опоры крепятся к промежуточным пластинам, а те, в свою очередь, к кронштейнам 42 передней опоры двигателя. Кронштейны закрепляются на фланце блока цилиндров четырьмя шпильками Для предохранения правой подушки от горячей приемной трубы глушителей под нее устанавливается защитный кожух.
Задняя опора 39 состоит из трех спальных пластин, привулканизированных к разделяющей их резине. Верхняя пластина крепится к задней крышке коробки передач, а нижние к поперечине задней подвески двигателя. Чтобы не помялись полки поперечины при затягивании болтов крепления опоры, между полками устанавливаются дистанционные втулки. Блок цилиндров 16 является базовой деталью двигателя и служит для установки и крепления механизмов, аппаратов и вспомогательных агрегатов двигателя. Блок отлит из специального низколегированного чугуна. Для повышения жесткости нижняя плоскость опущена на 50 мм ниже оси коленчатого вала. Цилиндры блока по диаметру подразделяются через 0,01 мм на пять классов, обозначаемы х буквами А, В. С. D и Е. Диаметры цилиндров, соответствующие эти классам следующие, мм: А 79, 000-79, 010 В 79, 010 -79, 020 С 79, 020-79, 030 D 79.030-79.040 Е 79, 040-79, 050 Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиндр и сопрягающийся с ним поршень должны иметь одинаковый класс.
При ремонте цилиндры могут быть расточены и отхонингованы под увеличенный диаметр поршней (на 0, 4, 0, 8 мм) с учетом обеспечения зазора между поршнем и цилиндром 0,05-0.07 мм. Зля проведения ремонта кривошипно-шатунного механизма выпускаются детали ремонтных размеров: поршни и поршневые кольца, увеличенные по диаметру на 0.4 и 0, 8 мм, вкладыши коренных и шатунных подшипников для шеек коленчатого вала, уменьшенных по диаметру на 0, 25: 0, 5; 0.75 и 1, 00 мм. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала с тонкостенными сталеалюминевыми вкладышами. Подшипники имеют съемные крышки 2. которые крепятся к блоку самоконтрящимися болтами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками. Поэтому крышки подшипников невзаимозаменяемы и для различия на их наружной поверхности сделаны риски. Для крышек первых четырех подшипников число рисок соответствует номеру крышки. На пятой крышке нанесены две риски с большим промежутком между ними.
Опоры подшипников и соответствующие им крышки отсчитываются от переднего торца блока цилиндров. По обе стороны заднего коренного подшипника проточены гнезда для установки упорных полуколец 37, удерживающих коленчатый вал от осевых перемещении. С передней стороны подшипника ставится сталеалюминевое полукольцо, а с задней металлокерамическое (желтого цвета), пропитанное маслом. Следует иметь в виду, что канавки, находящиеся на одной стороне полуколец, должны быть обращены к упорным поверхностям коленчатого вала. Величина осевого зазора коленчатого вала при сборке двигателя обеспечивается в пределах 0,06-0.26 мм. Если в эксплуатации зазор превышает максимально допустимый (0, 35 мм), необходимо заменять упорные полукольца новыми или ремонтными, увеличенными на 0, 127 мм. В передней части блока цилиндров имеется полость для привода механизма газораспределения, отделенная от картера двигателя тремя сальникам и. Полость закрыта тремя пластмассовыми крышками 4, 10 и 21. С задней стороны к блоку цилиндров прикреплен держатель 36 заднего сальника.
С левой стороны к блоку цилиндров прикреплены масляный фильтр топливный насос, установлены система вентипяции картера и датчик давления масла. С правой стороны на блок цилиндров установлены насос охлаждающей жидкости и генератор. На верхней плоскости блока в передней левой ее части устанавливается распределитель зажигания Снизу блок цилиндров закрыт стальным штампованным картером 41. Картер имеет перегородку для успокоения масла. Между картером и блоком цилиндров установлена прокладка из пробка- резиновой смеси. Для слива масла из картера предусмотрена пробка 49. В пробке установлен постоянный магнит, который притягивает к себе мелкие стальные частицы, попавшие в масло при работе двигателя. Головка цилиндров Г) общая для четырех цилиндров, отлита из алюминиевого сплава, причем над каждым цилиндром сделаны камеры сгорания клиновидной формы. В каждой камере имеется резьбовое отверстие для свечи зажигания. С левой стороны в передней и задней части головки цилиндров выполнены каналы для стока масла в масляный картер.
В головку запрессованы седла клапанов, изготовленные из специального чугуна, чтобы обеспечить высокую прочность при воздействии ударных нагрузок. Размеры седла впускного клапана больше размеров седла выпускного клапана. Рабочие фаски седел обрабатываются после запрессовки в сборе с головкой цилиндров, чтобы обеспечить точную соосность фасок с отверстиями направляющих втулок клапанов. Направляющие втулки клапанов также изготавливаются из чугуна и запрессовывается в головку цилиндров с натягом. В отверстиях направляющих втулок нарезаны спиральные канавки для смазки. У втулок впускных клапанов канавки нарезаны до половины длины отверстия, а у втулок выпускных клапанов - на всей длине отверстия. Между головкой и блоком цилиндров установлена прокладка, изготовленная из асбестового материала на металлическом каркасе и пропитанная графитом. По краям отверстий под цилиндры прокладка имеет окантовку из мягкой стали Отверстие канала подачи масла к распределительному валу окантовано медной лентой.
Чтобы прокладка не прилипала к блоку и головке цилиндров, перед сборкой ее рекомендуется натереть графитом. Головка цилиндров крепится к блоку цилиндров одиннадцатью болтами. Для равномерного и плотного прилегания головки к блоку цилиндров и исключения коробления болты необходимо затягивать на холодном двигателе в два приема с помощью динамометрического ключа и в строго определенной последовательности (от центра к периферии налево и направо поочередно). В первый прием затяжка осуществляется предварительно момент затяжки приблизительно 39, 2 Н.м (4 кгсм). Во второй прием производится окончательная затяжка моментом 112.7 Им (11, 5 кгсм). Болты крепления головки цилиндров следует подтягивать после пробега первых 2000-3000 км, а в дальнейшем после снятия головки цилиндров или при появлении признаков прорыва газов или пропуска охлаждающей жидкости между блоком и головкой цилиндров. Сверху головка цилиндров закрыта крышкой 31. Крышка отлита из алюминия. В верхней части крышки имеется горловина для заливки в двигатель масла.
Для устранения течи масла между головкой цилиндров и крышкой установлена прокладка. Крышка крепится к головке цилиндров с помощью шпилек и гаек.

Пять вещей, за которые любят и ненавидят ВАЗ-2105

«Пятёрка» была последней серьёзной попыткой сделать что-то на старой платформе ВАЗ-2101, но при этом заметно отличающееся от прародителя. Поначалу у неё была масса «детских» болезней, но от большинства из них избавились за годы производства. Однако некоторые «болезни» появились в поздние годы (похожие истории переживали Москвич и Ока), а то, что казалось данностью или особенностями конструкции, с течением времени превратилось сплошное неудобство и архаизм. Примерно то же самое и с плюсами этой машины: если поначалу её ценили за новизну и стиль, то сейчас – за совершенно другие качества.

Ненависть #5: устаревший дизайн

«Пятёрке» почти не досталось лавров, пожатых на благодатной почве стиля ретро – в отличие, скажем, от «копейки», «тройки» или «шестёрки». Её стилистика – модный в 1980-х «кубизм», не переживший свой век, и поэтому к классике её теперь причисляют не в силу вызывающих ностальгию утончённых линий кузова или интерьера, а исключительно из-за заднего привода. Владельцы про внешность «пятёрки», равно как и о дизайне интерьера, высказываются в том смысле, что «что с неё возьмёшь». Когда она только появилась, она выглядела действительно здорово, но теперь на её внешность всем просто плевать. Так что это, собственно говоря, даже не повод для ненависти.

Любовь #5: эффективный отопитель

Отличная «печка», по большому счёту унаследованная от ВАЗ-2101, сослужила добрую службу и «пятёрке», и многим другим вазовским автомобилям. Единственным автомобилем, в котором этой печки хватало с трудом, была вышеупомянутая Ока (в силу двухцилиндрового мотора и большой площади остекления салона), но что касается «классики», то все автомобили этого вазовского семейства хвалят за тёплый салон. Это одна из тех черт, которая делает «пятёрку» по-настоящему российским автомобилем. Как и лёгкий аромат бензина, проникающий в салон через воздуховоды вместе с тёплым воздухом.

Ненависть #4: плохие эргономика и комфорт салона

Создатели ВАЗ-2105 действительно пытались добавить комфорта какими-то средствами помимо неплохого отопителя, но с тех пор прошло слишком много лет. Ныне «пятёрка» с натяжкой удовлетворяет даже самым скромным требованиям к комфорту. Владельцы жалуются на посадку за рулём «родом из 1960-х» (она такая и есть!), на собственно передние сиденья (даром что в поздних машинах использовались некогда люксовые «семёрочные»), в которых едва ли можно сносно существовать в мало-мальски дальней дороге, на отсутствие гидроусилителя и кондиционера, на тесноту заднего ряда… Вдобавок к этому на машинах поздних лет выпуска в ноги заднего пассажира немилосердно дует из щели между дверью и средней стойкой кузова.

Любовь #4: надёжный двигатель

На ВАЗ-2105 за всё время производства ставили несколько двигателей, являющихся вариациями самого первого двигателя ВАЗ-2101. Поначалу на «пятёрки» ставили «собственный» 1,3-литровый 69-сильный двигатель с ременным приводом ГРМ, но наилучшим образом на ней прижился так называемый «троечный» (с индексом ВАЗ-2103) 1,5-литровый 71-сильный мотор с более надёжной (хоть и более шумной) цепью привода ГРМ. Объективно, это самый удачный «классический» двигатель ВАЗа, и «пятёрки» под индексом ВАЗ-21053 комплектовались им вплоть до завершения выпуска в 2010 году. Двигатель с годами несколько модернизировался – перевёлся с карбюратора на распределённый впрыск и обзавёлся погружным электрическим бензонасосом в системе питания – но своих главных плюсов не растерял: надёжность, ресурс, низкая чувствительность к качеству топлива и способность завестись в любой мороз.

Ненависть #3: слабые элементы ходовой части

Когда-то вся вазовская «классика» считалась чуть ли не эталоном «неубиваемости», ведь из утончённого итальянского седанчика некогда получилась вазовская «копейка», которая, в отличие от прародителя, по выживаемости на российских дорогах давала фору иным представителям тогдашнего отечественного автопрома. Но годы идут, и всё познаётся в сравнении: шаровые опоры передней подвески и кронштейн тяги Панара в задней – это частая головная боль многих водителей «классики».

Любовь #3: большие возможности для тюнинга

На фото: Lada Sport VFTS '1982–86

С другой стороны, способов повышения любых качеств вашей «пятёрки» — надёжности, управляемости, проходимости – существует масса. Рынок забит недорогими тюнинговыми комплектами для подвески, тормозов, рулевого управления, трансмиссии, двигателя… Вообще на вазовской «классике» в России держатся многие направления тюнинга, любительского спорта и просто молодёжного фана: стрит, дрифт, БПАН, «боевая классика» и прочее веселье.

Ненависть #2: коррозия кузова

Как незаметно эта процедура ушла в историю – сразу после покупки загонять автомобиль на полную антикоррозийную обработку. Большинство современных автомобилей в этом не нуждается, несмотря на агрессивные составы, которыми поливают дороги, а вот «пятёрка» в этом нуждалась (и нуждается) весьма. Хотя процесс окраски «классических» кузовов на ВАЗе и претерпевал некоторые изменения, по нынешним меркам коррозионная стойкость кузова ВАЗ-2105 далека от великолепной. Всё начинается с банальных «рыжиков» по кузову и заканчивается сквозными дырами в днище, порогах и крыльях, которые, в отличие от более поздних моделей ВАЗа, нельзя просто так снять и заменить на новые, ибо они не прикручены, а приварены.

Любовь #2: дешевизна обслуживания и ремонта

За это любят «пятёрку» большинство владельцев. Конструкция её максимально проста, запчасти в большинстве своём дёшевы и совершено доступны, поэтому осуществить почти любой ремонт буквально в поле, имея в распоряжении пару ключей, отвертку, молоток и такую-то матерь, не составляет труда для мало-мальски рукастого автомобилиста.

Ненависть #1: низкая надёжность

А ремонтироваться приходится часто. Комментарий, максимально чётко описывающий этот пункт, выглядит так: «она может сломаться, стоя в гараже». Как мы уже говорили, когда-то над надёжностью ВАЗ-2105 всерьёз работали, избавляя её от огрехов первых лет выпуска, но потом на смену этим огрехам пришли не слишком качественные комплектующие и провалы в системе качества сборки. Теперь надёжность этого автомобиля называют «лотерейной» — опять-таки, как у Оки, она сильно разнится от автомобиля к автомобилю. И да, ВАЗ-2105 – это один из тех автомобилей, которым нужен постоянный уход.

Любовь #1: идеальный автомобиль для начинающих

Но согласитесь, этот самый «постоянный уход» и делал автомобили прошлого столь притягательными, вместе с капризностью наделяя их характером и заставляя воспринимать почти живыми. Да, ВАЗ-2105 по сравнению с современными машинами довольно часто ломается, но если бы кто-то хотел изобрести идеальный тренажёр для начинающего автомобилиста, он должен был бы выглядеть и работать именно так, заставляя вашего взрослеющего отпрыска разбираться в особенностях настройки карбюратора, учиться регулировать клапана или менять шаровые. Только… всё это было здорово 15 или 10 лет назад, а нужно ли это теперь? Нужно, и ещё как! Но не крупных городах, где вы даже в самом жёстком случае не ковыряетесь в моторе, а вызываете эвакуатор и везёте машину в сервис.

***

Сегодня «пятёрка» — это не автомобиль для начинающих, а, скорее, автомобиль для энтузиастов (то есть автомобилистов в изначальном смысле этого слова), и неважно, начинающих или опытных. И пусть среди слабых качеств есть никакая безопасность или неважная управляемость – с помощью нескольких толковых железок поправить можно всё, уверены фанаты таких машин. Зато среди сильных сторон этой машины мы нашли высказывание о том, что ВАЗ-2105 ездит там, где, извините, волки боятся заниматься отправлением естественных надобностей. Вероятно, автор имел ввиду проходимость, но она, объективно говоря, у ВАЗ-2105 не слишком выдающаяся. На наш взгляд, у этой фразы обнаруживается ещё один смысл: в современном мире ареал обитания «пятёрки» – провинция, которая в России, как известно, повсюду за окружными дорогами двух столиц.

Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.

ВАЗ 2105 (Жигули) 1980-1992 г.в.

Модель ВАЗ-2105 Жигули/Lada Nova - заднеприводный четырехдверный пятиместный седан АвтоВАЗа.

В 1980 г. появился первенец "второго поколения" заднеприводных автомобилей - седан ВАЗ 2105. Модель появилась в результате довольно серьезной модернизации ранее выпускаемых автомобилей ВАЗ "классической" компоновки. На базе модели 2105 чуть позже появились: "люксовый" седан ВАЗ 2107 и универсал ВАЗ 2104. Эти модели вместе с 2105, со временем вытеснили модели "первого поколения" (за исключением 2106).

Модель ВАЗ-2105 по своему дизайну почти соответствовала европейской моде начала 1980-х. Это позволило продавать модель в ряде европейских стран еще многие годы. Хотя в Европе такие заднеприводные четырехдверные пятиместные седаны уже в 70-х годах стали сдавать позиции переднеприводным моделям. С момента своего появления (а сейчас тем более) этот классический седан для многих автовладельцев так и не стал престижным и соответственно не стал самой массовой продукцией АвтоВАЗа. Это не помешало ему до появления переднеприводных ВАЗов считаться самой прогрессивной конструкцией. Внешне автомобиль получил спрямленные линии дизайна кузова, большие прямоугольные блок-фары спереди и сзади, алюминиевые бамперы, крылья модных тогда резаных обводов, привод распредвала ремнем, а не привычной цепью. Система вентиляции отличается от предшествующих наличием прямоугольных дефлекторов. Заднее стекло с электрообогревом - стандартная комплектация! Блок предохранителей и реле вынесен в моторный отсек.

Выпускаемый до сих пор модельный ряд ВАЗ-2105 отражает самую суть современного понятия - средство передвижения. Несколько аскетичный салон лишь качеством сборки и уровнем комплектации может испортить первое впечатление, но только не ценой (тем более после девальвации)! Салон претерпел значительные изменения: новая панель приборов, новые сиденья и обшивка дверей. Салон не очень большой - под стать всем "Жигулям", но новые материалы, подголовники передних кресел и приемлемое рабочее место водителя (водительское сиденье сдвинуто назад, что позволяет более удобно размещаться за рулем рослым водителям) производят лучшее впечатление, чем у предшественника - ВАЗ-2101. Однако, как и прежде, втроем на заднем сиденье все же тесновато. В некоторых автомобилях последних выпусков изменена электропроводка в связи с комплектацией панелью приборов от модели ВАЗ-2107. По причине смены и упрощения электрической части, почти ежегодно проводимых заводом-производителем, у таких моделей при покупке с рук необходимо последовательно проверить работу ВСЕХ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ!

С начала производства ВАЗ 2105 оснащали карбюраторными двигателями рабочим объемом 1,3-литра мощностью 64 л.с. (с ременным приводом распредвала), эти автомобили также комплектовали и 69-сильными (по старому ГОСТу) двигателями ВАЗ-21011, которые до 1986 года снабжали масляными фильтрами типа 2101. Впоследствии их заменили компактными типа 2105. Двигатели постоянно модернизировали. Позже была освоена модификация ВАЗ-21053 с двигателем ВАЗ-2103 мощностью 72 л.с. (по новому ГОСТу). Долгое время производили модификацию ВАЗ-21051 с 1,2-литровым двигателем ВАЗ-2101 мощностью 64 л.с. (по старому ГОСТу).

С 1982 по 1984 год вместе с коромыслами клапанов из стали 40Х распределительные валы для повышения износостойкости азотировали вместо закалки ТВЧ, что обеспечивало повышенную коррозионную стойкость, износостойкость и высокое сопротивление знакопеременным нагрузкам. С 1985 года устанавливали распределительные валы с отбеливанием кулачков. У этих валов есть шестигранный поясок между третьим и четвертым кулачками. С того же года на моделях монтировали 45-литровые топливные баки под бензин АИ-93 без сливных пробок вместо 39-литровых бензобаков со сливными пробками.

Карбюраторы типа 2105 с экономайзером принудительного холостого хода (ЭПХХ), который позволяет при торможении двигателем снижать уровень выбросов окиси углерода (пресловутый СО) и снижает расход топлива, монтировали на двигатели до 1985 года. Затем начали установку более простых по конструкции карбюраторов типа 21051, которые до 1987 года оснащали эконостатом. С 1986 года взамен стартера СТ-221 устанавливают стартер типа 35. 3708 и дополнительное реле зажигания. Менялась и система охлаждения. Так, с 1988 года на "пятерках" (неформальное имя ВАЗ-2105 и модификаций в шоферской среде) устанавливали радиаторы с алюминиевыми сердцевинами, изготовленными из двух рядов горизонтальных алюминиевых трубок круглого сечения и охлаждающих пластин. На седанах, помимо четырехступенчатых коробок передач, с 1985 года монтировали спроектированные на их основе унифицированные пятиступенчатые типа ВАЗ-2112, а позже - типа ВАЗ-21074. Со свертыванием на АвтоВАЗе производства маломощных 1,2-и 1,3-литровых моделей двигателей в производстве осталась только самая мощная 1,5 л модификация ВАЗ-21053, комплектации которой могут значительно отличаться отделкой салона (от кожзаменителя до велюра) и др. Кроме этого следует заметить, что мелкими сериями по специальным заказам ГИБДД, МВД, ФСБ и других спецслужб выпускаются автомобили ВАЗ 21054, которые дополнительно комплектуются вторым бензобаком и вторым аккумулятором.

ВАЗ-21057(Lada Riva) - модель аналогичная ВАЗ 21053, но с правосторонним расположением рулевой колонки. Соответственно изменено расположение педалей управления и вакуумного усилителя тормозов. Изменен алгоритм движения дворников ветрового стекла. Они двигаются слева направо, что обусловлено 'зеркальным' механизмом привода дворников. Эта экспортная модификация с правым рулем и 1,5 л. двигателем выпускалась в 1992-1997 для Великобритании

С 2001 г. была принята новая программа комплектации моделей, для модели ВАЗ 2105 появились два вида исполнения: "стандарт" и "норма".

В целом, заднеприводные "Жигули" второго поколения все еще пользуются устойчивым спросом среди неизбалованной отечественной публики, которая за дешевизну и доступность запчастей готова простить многие огрехи сборки и некачественные комплектующие. Управляемость "классики" на скользких зимних дорогах также давно ниже мировых требований.



1. Эксплуатация автомобиля


1.0 Эксплуатация автомобиля
1.1. Пуск двигателя
1.2 Управление коробкой передач
1.3 Движение автомобиля
1. 4 Торможение и стоянка
1.5 Эксплуатация нового автомобиля
1.6 Корректировка угла опережения зажигания
1.7 Меры предосторожности при эксплуатации автомобиля
1.8 Уход за кузовом
1.9 Хранение автомобиля
...

3. Общие данные


3.0 Общие данные
3.1 Техническая характеристика автомобилей
3.2. Органы управления
3.3. Управление вентиляцией и отоплением салона
3.4 Моменты затяжки резьбовых соединений
3.5 Инструмент для ремонта и технического обслуживания
3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости
3.7 Основные данные для регулировок и контроля
...

4. Двигатель


4.0 Двигатель
4.1 Возможные неисправности, их причины и методы устранения
4.2 Снятие и установка двигателя
4.3 Разборка двигателя
4.4 Сборка двигателя
4.5 Стендовые испытания двигателя
4.6 Проверка двигателя на автомобиле
4.7. Блок цилиндров
4.8. Поршни и шатуны
4. 9. Коленчатый вал и маховик
4.10. Головка цилиндров и клапанный механизм
4.11. Распределительный вал и его привод
4.12. Система охлаждения
4.13. Система смазки
4.14. Система питания
4.15. Карбюратор 210...

5. Трансмиссия


5.0 Трансмиссия
5.1. Сцепление
5.2. Коробка передач
5.3. Карданная передача
5.4. Задний мост
...

6. Ходовая часть


6.0 Ходовая часть
6.1. Передняя подвеска
6.2. Задняя подвеска
6.3. Амортизаторы
...

7. Рулевое управление


7.0 Рулевое управление
7.1 Возможные неисправности, их причины и методы устранения
7.2. Осмотр, проверка и регулировка рулевого правления
7.3. Рулевой механизм
7.4 Тяги и шаровые шарниры рулевого механизма
7.5 Кронштейн маятникового рычага
...

8. Тормоза


8.0 Тормоза
8.1 Возможные неисправности, их причины и методы устранения
8.2. Проверка и регулировка тормозов
8. 3 Кронштейн педалей сцепления и тормоза
8.4 Вакуумный усилитель
8.5. Главный цилиндр
8.6. Передние тормоза
8.7. Задние тормоза
8.8. Регулятор давления задних тормозов
8.9. Стояночный тормоз
...

9. Электрооборудование


9.0 Электрооборудование
9.1 Возможные неисправности, их причины и методы устранения
9.2 Цепи, защищаемые предохранителями
9.3. Аккумуляторная батарея
9.4. Генератор
9.5. Стартер
9.6. Система зажигания
9.7. Освещение и световая сигнализация
9.8. Звуковые сигналы
9.9. Очиститель ветрового стекла
9.11. Электродвигатель вентилятора отопителя
9.12. Контрольные приборы
9.13. Система управления пневмоклапаном карбюратора
...

10. Кузов


10.0 Кузов
10.1 Возможные неисправности, их причины и методы устранения
10.2. Двери
10.3. Капот, крышка багажника, бамперы
10.4. Остекление кузова, омыватели ветрового стекла и стекол фар
10.5 Панель приборов
10. 6. Сиденья
10.7. Отопитель
10.8. Ремонт каркаса кузова
10.9. Лакокрасочные покрытия
10.10. Противокоррозионная защита кузова
...

11. Модификации автомобиля


11.0 Модификации автомобиля
11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053
11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043
11.3 Автомобили ВАЗ-21044 с системой впрыска топлива
11.4. Устройство системы центрального впрыска топлива
...

12. Электросхемы


12.0 Электросхемы

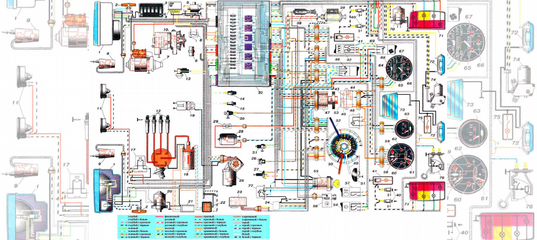

12.1 Интерактивная электросхема автомобиля ВАЗ-2105
12.2 Схема электрооборудования автомобиля ВАЗ-2104
12.3 Схема электрических соединений системы впрыска
12.4 Схема соединения комбинации приборов
12.5 Схема соединений контрольных ламп тормозной системы
12.6 Схема включения очистителей и омывателей фар
12.7 Схема включения электродвигателя вентилятора отопителя
12.8 Схема включения очистителя и омывателя ветрового стекла
12. 9 Схема включения указателей поворота ...

Мотор ВАЗ 2105: особенности, конструкция, тюнинг

«Пятерочный» двигатель — это выражение и сейчас еще в ходу среди обладателей старой вазовской классики. Одни считают этот мотор достаточно прогрессивным для своего времени. Другие отзываются о нем резко критически. Где же истина? Как всегда, она где-то посередине.

Не помешает напомнить читателям некоторые сведения о движке, который устанавливали на ВАЗ 2105, — «ящике для помидоров», как звали его за прямоугольные очертания.

Немного цифр

Два седана: ВАЗ 2105, —07 и универсал —04 представляли новую линейку вазовской классики, пришедшую на смену поколению «копейки» (2101, —02, —03, —06). Первенец этого семейства, — 5-я модель комплектовалась тремя силовыми агрегатами:

Модель машины Индекс двигателя Объем, см³ Мощность, л. с.
ВАЗ 21051 -2101 1200 60
ВАЗ 2105 -2105 1300 64
ВАЗ 21053 -2103 1500 75

Двигатель 2105 был задуман при этом как базовый. Самый слабый особой популярностью не пользовался. Два остальных агрегата имеют своих сторонников и противников. Некоторые технические характеристики «пятерочного» движка:

  • Блок цилиндров — чугунный, неогильзованный.
  • Расположение 4-х цилиндров — рядное.
  • Диаметр расточки — 79 мм.
  • Перемещение поршня — 66 мм.
  • Мощность* — 64 л. с. (примечание — в начале выпуска указывалась цифра 68). Поскольку никаких конструктивных переделок не было, очевидно, это вызвано изменением методики определения.
  • Момент кручения — 9,5 кГм при 3400 об/мин.
  • Объемное сжатие — 8,8.
  • Расход бензина АИ-92: город — 10,2; трасса — 6,2; смешанный цикл — 7,9.

Шаг вперед

Основой для двигателя 2105 послужил мотор 21011 объемом 1,3 л. Новый моторный агрегат воплотил в себе перспективные конструкторские решения. Можно спорить — насколько он получился удачным. Тем не менее, автостроителям из Тольятти нельзя отказать в технической смелости.

Двигатель ВАЗ 2105 с ремнем стал работать тише. Это связано с двумя моментами. Использование в приводе ГРМ зубчатого ремня вместо металлической цепи, которая не отличается бесшумностью, особенно когда вытянута. При этом натяжка ременной передачи стала автоматической, а по надежности оказалась даже лучше, чем у Ford Pinto, выбранного в качестве прототипа. Да и лишняя точка смазки отпала, что сократило потери моторного масла.

Недостатком «классических» вазовских моторов являлся стрекот привода клапанов, — гидрокомпенсаторов тогда еще не было. Использование на «пятом» движке литой алюминиевой крышки, закрывающей газораспределительный механизм, значительно снизило уровень шума.

Новый двигатель автомобиля ВАЗ 2105 буквально шелестел, в отличие от своего цепного собрата. Компоновка ременного привода не требовала снятия приводного шкива с коленчатого вала, как это было на Ford Pinto. Для подстраховки в случае обрыва ремня поршни снабжены торцевыми цековками, исключающими «встречу» с клапанами.

Еще одним достоинством являлась модульная конструкция привода клапанов. На американском прототипе последние размещались в головке блока цилиндров (ГБЦ). ВАЗовцы применили отдельную клапанную коробку с постелью для распредвала, что значительно облегчило ремонт двигателя и обслуживание ГРМ.

Карбюратор «Озон», получивший электромагнитный клапан принудительного холостого хода (ЭПХХ), способствовал повышению экологических показателей и топливной экономичности.

Почему не состоялся триумф

Единственным недостатком нового двигателя был короткий срок службы зубчатого ремня. Его рекомендовалось менять через 60 тыс. км. На деле ремни «умирали» даже раньше этого срока. Никакой катастрофы при этом не происходило, не считая того, что машина вставала там, где случился обрыв. Опытные водители возили в багажнике запасной экземпляр, поскольку замена зубчатого ремня ГРМ ВАЗ 2105 не составляла слишком большого труда.

Еще одной причиной, почему двигатели считались проблемными, являлся дефицит запчастей, характерный для того времени. Поршни ВАЗ 2105 были взаимозаменяемы с деталями 21011, не имеющими цековок. Иногда недобросовестные механики либо сознательно, либо за неимением штатных, устанавливали не те комплектующие.

Естественно, при обрыве ремня тарелки клапанов и головки поршней вступали в жесткий «клинч», и водитель был вынужден делать капитальный ремонт двигателя.

Общим недостатком всех «классических» движков являлась необходимость периодической регулировки клапанов, а на первых тысячах пробега еще и подтяжки болтов крепления ГБЦ. Кроме того, отличалось небольшим ресурсом навесное оборудование (водяная помпа, стартер, генератор, трамблер). Последний, правда, в последние годы отсутствовал, в связи с применением инжекторного впрыска.

Один из законов Мэрфи гласит: если в устройстве есть деталь, которую можно поставить наоборот, — всегда найдется человек, который это сделает. Такой деталью оказалась дистанционная пластмассовая проставка привода бензонасоса. Признаки ее неправильной установки: глохнет двигатель во время ускорения, в жару, при движении с боковым креном.

Крепежные отверстия на фланце проставки расположены асимметрично, причем разница на глаз почти незаметна. Этот «косяк» присутствовал на всех «классических» двигателях, и перекочевал, возможно, еще с FIAT 124. Случалось, на заводе проставку устанавливали вверх ногами. Двигатель при этом работал, однако уменьшался ход толкателя бензонасоса, что приводило к уменьшению его производительности.

После определенного пробега уровень бензина в поплавковой камере еле покрывал подающий топливный жиклер, и движок начинал глохнуть. Поскольку причина является довольно неожиданной, определить ее порой бывает затруднительно.

Некоторые любят погорячее

Молодые владельцы вазовской «классики» иногда делают тюнинг своих аппаратов. Конечно, нового обвеса, прямоточного выхлопа или оглушающей музыки, не всегда достаточно. Поэтому прибегают и к модернизации силового агрегата.

Самый простой способ сделать мотору 2105 тюнинг — установить карбюратор ДААЗ 21053 следующего поколения Solex. Прибавка, конечно, будет незначительной.

Более высокий прирост мощности обеспечивает расточка цилиндров и увеличение хода поршня. Возможные варианты:

  • Растачивание цилиндровых отверстий в размер 82 мм увеличивает объем до 1400 см³.
  • Использование тех же поршней, но более длинного колена (вал 2103 с кривошипом 80 мм) и укороченных на 7 мм шатунов дает 1600 кубиков.
  • При сочетании обоих вариантов рабочий объем становится равным 1700 см³. Такой тюнинг двигателя ВАЗ 2105 позволяет достичь мощности 100 л. с.

Более радикальным способом повысить технические характеристики является замена штатного мотора на роторный силовой агрегат (двигатель Ванкеля ВАЗ 413), выпускавшийся на ВАЗе небольшими партиями. Несмотря на небольшие размеры, тюнинговый привод выдает 140 «лошадок». Конечно, достать его весьма проблематично.

Мотор с индексом ВАЗ 2105 был недооценен, поскольку опередил свое время. Он стал первым отечественным двигателем с зубчатым ремнем вместо традиционной цепи. Время показало жизнеспособность этого решения. На современных авто (особенно малого и среднего класса) ремни встречаются чаще цепей. В немалой степени этому способствовало увеличение ресурса этих изделий.

Схема системы охлаждения ВАЗ 2105, 2107

Схема системы охлаждения карбюраторного двигателя автомобиля ВАЗ 2104, 2105, 2107
Система охлаждения (СО) двигателей автомобилей ВАЗ 2105, 2107 предназначена для поддержания их необходимой рабочей температуры. На изображении выше представлена ее схема.

Основные элементы системы охлаждения двигателя автомобилей ВАЗ 2105, 2107

— Рубашка охлаждения двигателя

Полости вокруг цилиндров двигателя, в головке блока и впускном коллекторе по которым циркулирует охлаждающая жидкость (ОЖ), отводя от них избыточное тепло.

— Помпа (водяной насос)

Предназначена для обеспечения принудительной циркуляции жидкости по системе охлаждения. Представляет собой вал с крыльчаткой, вращающийся на подшипнике в алюминиевом корпусе. Приводится в движение ременным приводом от шкива генератора и коленчатого вала. Рекомендуется периодически проверять натяжение ремня, так как при его проскальзывании помпа не может обеспечить эффективную циркуляцию ОЖ и двигатель будет перегреваться. Прогиб ремня под усилием 10 кгс должен находиться в пределах 10-15 мм.

— Радиатор

Предназначен для охлаждения  жидкости при движении автомобиля. Состоит из двух бачков и двух рядов трубок соединяющих бачки. Имеет пробку с впускным и выпускным клапанами на заливной горловине. Выпускной клапан  открывается при сильном нагреве жидкости и повышении давления в системе. При этом часть жидкости через него выбрасывается в расширительный бачок.

— Расширительный бачок

Предназначен для отвода из основной системы сильно нагретой и находящейся под давлением охлаждающей жидкости. Имеет пробку на заливной горловине. В пробке клапан, открывающийся при превышении давления в системе.

— Термостат

Термостат предназначен для поддержания нормального температурного режима двигателя путем соединения или разобщения малого и большого кругов системы охлаждения. На холодном двигателе ОЖ циркулирует по малому кругу (помпа, головка блока, блок цилиндров, печка, верхняя часть термостата). Температура ее быстро повышается. После прогрева ОЖ до 80 гр. срабатывает термоэлемент термостата, открывая его перепускной клапан. Жидкость начинает поступать через нижнюю часть термостата в радиатор (большой круг), где несколько охлаждается. От исправности термостата зависит нормальная и эффективная работа системы охлаждения двигателя вцелом.

— Вентилятор системы охлаждения

С четырехлопастной крыльчаткой объединенной с электродвигателем. Установлен на радиаторе. Предназначен для принудительного охлаждения жидкости, проходящий через радиатор. Включается при срабатывании термодатчика (ТМ-108), установленного в нижнем бачке радиатора, слева. Замыкающего свои контакты при температуре охлаждающей жидкости выше 89-95 гр. , размыкающего при 84-90 гр.

— Печка (радиатор отопителя салона)

Предназначена для обогрева салона автомобиля. Входит в состав малого круга системы охлаждения, поэтому прогревается в первую очередь. Имеет кран, перекрывающий циркулирующую через нее жидкость. Кран управляется рычагом из салона автомобиля.

— Патрубки и шланги

Предназначены для обеспечения циркуляции ОЖ по системе.

Для контроля водителем за температурным состоянием двигателя на панели приборов имеется стрелочный указатель температуры охлаждающей жидкости, соединенный с датчиком температуры ввернутым в головку блока цилиндров двигателя.

Примечания и дополнения

— Рабочая температура двигателя, поддерживаемая его системой охлаждения, находится в пределах 80-94 гр.

— На холодном двигателе необходимо всегда проверять уровень охлаждающей жидкости. От ее объема напрямую зависит температурный режим двигателя и соответственно правильность его работы. При температуре воздуха 18-20 гр. уровень охлаждающей жидкости должен находиться на 4 см выше метки MIN в расширительном бачке.

— Периодичность замены охлаждающей жидкости на двигателях автомобилей ВАЗ 2105, 2107 составляет 30.000 км пробега.

Еще статьи по двигателям ВАЗ 2105, 2107

— Что делать если закипел двигатель?

— Длина цепи двигателей ВАЗ

— Белый дым из глушителя, причины

— Двигатель не прогревается, причины

— Проверка термостата системы охлаждения

Устройство ВАЗ-2105 - Тюнинг и ремонт ВАЗ 2104-2107 (Классики)

Устройство ВАЗ-2105




Устройство автомобиля:
1. Фара, сблокированная с указателем поворота; 2. Радиатор системы охлаждения; 3. Аккумуляторная батарея; 4. Распределитель зажигания; 5. Воздушный фильтр; 6. Двигатель; 7. Вакуумный усилитель с главным цилиндром гидропривода тормозов; 8. Главный цилиндр гидропривода выключения сцепления; 9. Рулевое колесо; 10. Внутреннее зеркало заднего вида; 11. Заднее сиденье; 12. Запасное колесо; 13. Задний тормоз; 14. Пружина задней подвески; 15. Амортизатор задней подвески; 16. Задний мост; 17. Карданная передача; 18. Переднее сиденье; 19. Наружное зеркало заднего вида; 20. Рычаг стояночного тормоза; 21. Рычаг переключения передач; 22. Коробка передач; 23. Педаль гидропривода сцепления; 24. Педаль гидропривода тормозов; 25. Педаль акселератора; 26. Рулевой механизм; 27. Передний тормоз; 28. Пружина передней подвески с амортизатором; 29. Топливный насос; 30. Масляный фильтр; Тормоза. Рабочая тормозная система имеет гидравлический привод к колесным механизмам, управляется педалью подвесного типа и действует на все колеса. Система стояночного и запасного (аварийного) торможения (т.е. ручной тормоз) управляется рычагом, установленным на полу между передними сиденьями; действует только на задние колеса. Эта система имеет механический тросовый привод. Передние тормоза 27 дисковые, состоят из диска и суппорта.

Диск прикреплен к ступице колеса, а суппорт, охватывающий диск тормоза, прикреплен к кронштейну, установленному на поворотной цапфе. Внутри суппорта находятся колесные гидравлические цилиндры с поршнями, передающими усилие на колодки с фрикционными накладками. Задние тормоза 13 барабанные, с самоустанавливающимися колодками, с приводом от одного главного цилиндра с двумя поршнями или от рычага механического привода. В алюминиевом барабане заднего тормоза находится чугунное рабочее кольцо.

Гидравлический привод тормозов состоит из двух независимых контуров (систем) торможения передних и задних колес. Поэтому бачок имеет две емкости для тормозной жидкости, а в главном цилиндре сделаны две независимые полости с двумя поршнями. Две независимые системы введены для безопасности: в случае повреждения одной из них (утечка жидкости или повреждение трубопровода) вторая остается в действии. Имеющийся в системе привода задних тормозов регулятор давления уменьшает вероятность блокировки задних колес при торможении.

Применение вакуумного усилителя обеспечивает высокую эффективность торможения при ограниченном усилии на педаль. Разрежение воздуха для работы усилителя берется из впускной трубы двигателя. Поэтому усилитель действует только при работающем двигателе.

Электрооборудование. Электропроводка автомобилей выполнена по однопроводной схеме с номинальным напряжением 12 В, причем отрицательный полюс источников тока соединен с массой. Все реле и плавкие предохранители размещены в монтажном блоке, на крышку которого нанесены символы, указывающие назначение реле, номера предохранителей и защищаемые ими цепи. Это дает большое удобство для визуальной проверки состояния предохранителей. Источниками тока в системе являются генератор переменного тока типа Г-222 или 37.3701 с встроенным полупроводниковым выпрямителем и электронным регулятором напряжения и свинцовая аккумуляторная батарея типа 6СТ-55П. Для пуска двигателя применяется стартер СТ-221 или 35.3708 с электромагнитным тяговым реле и роликовой обгонной муфтой.

Впервые в отечественном автомобилестроении на автомобиле ВАЗ-2105 применены прямоугольные блок-фары, в которых объединены все функции дальний и ближний свет, габаритные огни и указатели поворота. Галогенные лампы, существенно улучшили светотехнические характеристики фар. В задних фонарях сблокированы габаритные и противотуманные огни, сигналы торможения, указатели поворота, фонари заднего хода.

Автомобили оборудованы щитком приборов, с установленным спидометром со счетчиками пройденного пути, указателем температуры жидкости в системе охлаждения двигателя и указателем уровня топлива в баке. Кроме того, в приборах имеются контрольные лампы различных систем, размещенные как на самих приборах, так и отдельном блоке контрольных ламп. Приборы снабжены стеклами, не дающими бликов.

Кузов. Кузов автомобилей ВАЗ-2105 типа "седан", а ВАЗ-2104 типа "универсал", цельнометаллический, несущей конструкции, т.е. такой, к которому крепится силовой агрегат (двигатель в сборе с коробкой передач и сцеплением) и все остальные узлы и механизмы автомобиля. Узкие стойки ветрового стекла, отсутствие в поле зрения водителя блестящих поверхностей, значительные размеры зеркал заднего вида, большие размеры зоны очистки ветрового стекла стеклоочистителем, эффективное действие смывателей переднего стекла на высокой скорости и эффективное устранение запотевания стекол системой вентиляции и отопления кузова обеспечивают на автомобилях хорошую обзорность, а следователь- но, безопасные условия вождения.

Для устранения ослепления водителя светом фар сзади идущих автомобилей применено внутреннее зеркало заднего вида с положениями "день" и "ночь". Ветровое стекло типа триплекс, состоящее из двух слоев стекла с прозрачной пластмассовой пленкой между ними, даже при растрескивании остается прозрачным. Заднее и боковые стекла безопасные, закаленные. Передние и задние двери с передней навеской, имеют безопасные стекла. Передние двери запираются ключом снаружи и кнопкой изнутри; запертая дверь может быть открыта внутренней ручкой. Замок задней двери имеет блокировку.

Дверь запирается изнутри кнопкой. Запертая дверь не может быть открыта внутренней ручкой. Капот, открывающийся в сторону движения автомобиля, навешен на кузов по переднему краю и закреплен сзади в одной точке замком. Багажник размещен в задней части кузова. Замок крышки багажника запирается и отпирается ключом. В багажнике размещается запасное колесо 12, домкрат, а также набор шоферского инструмента и принадлежностей.

Передние сиденья раздельные с откидными спинками и с механизмом регулировки положения сиденья и наклона спинки. Заднее сиденье неподвижное, цельное. Особенности устройства автомобиля ВАЗ - 2104 В отличие от автомобиля ВАЗ-2105 с кузовом типа "седан" автомобиль ВАЗ-2104 имеет кузов типа "универсал" с четырьмя боковыми дверьми и одной задней. Этот автомобиль обладает такими же достоинствами автомобилей с кузовом "седан", как комфортабельность, скорость, экономичность, и в то же время приспособлен для перевозки достаточно крупных грузов, не помещающихся в обычном легковом автомобиле.

Дверь задка одностворчатого типа с верхним расположением петель и с неподвижным стеклом служит для доступа в багажное отделение. В открытом поднятом положении дверь удерживается специальным телескопическим газонаполненным упором. При закрывании дверь удерживается замком, расположенным в нижней части двери. Открывается дверь нажатием на кнопку замка, встроенную в наружную ручку. Запирание двери снаружи осуществляется через замочную скважину кнопки тем же самым ключом, что и запирание передних боковых дверей.

Задние боковые двери имеют рамку и стекла измененной формы, а в боковине за задней дверью расположено неподвижное стекло. Для удобства размещения перевозимых вещей запасное колесо 14. инструмент, принадлежности и топливный бак 16 располагаются пол полом багажного отделения. Ниша запасного колеса закрывается крышкой, закрепляемой винтом с барашком. Площадь пола и объем багажного отделения могут быть дополнительно увеличены изменением положения подушки и спинки заднего сиденья. При необходимости подушка 22 заднего сиденья устанавливается вертикально вращением на петлях до упора в спинки передних сидений.

Металлический поддон подушки при этом ограничивает багажное отделение и удерживает груз от перемещения вперед. Спинка 18 заднего сиденья, повернутая относительно петель в горизонтальное положение, увеличивает площадь пола. Упоры спинки при этом устанавливаются своими концами в соответствующие гнезда на поддоне подушки.

Для укладывания спинки в горизонтальное положение необходимо предварительно последовательным нажатием на рукоятки крючков фиксаторов освободить верхнюю часть спинки. Конструкция заднего сиденья отвечает требованиям безопасности. Петли подушки и спинки, а также механизм фиксации спинки сконструированы таким образом, чтобы выдержать перегрузки при дорожно-транспортном происшествии.

Ходовая часть отличается тем, что в задней подвеске установлены пружины, выдерживающие повышенные нагрузки. Электрооборудование автомобиля несколько отличается от электрооборудования автомобилей ВАЗ-2105 следующим: для освещения задней части салона установлен плафон с встроенным выключателем: изменены форма и расположение задних фонарей: в вариантном исполнении может быть установлен стеклоочиститель и смыватель заднего стекла, а также электрообогрев стекла задней двери.

Руководство эксплуатации ваз 2105 инжектор. Книга ВАЗ. Ремонт и обслуживание «Жигулей. Альбомы по классическим автомобилям ВАЗ

Одна из самых популярных автомобилей, которые выпускал завод ВАЗ – это Жигули пятерка , а именно ВАЗ 2105 «Жигули».С конвейера этот автомобиль сошел еще в 1980 году. По своему формату вазовская пятерка – это заднеприводный четырехдверный седан, рассчитанный на пятерых пассажиров. Позже, на базе этой модели появились не менее известные модели:

- ВАЗ-2107 ;
- ВАЗ-2104 универсал.

Внешний экстерьер автомобиля полностью соответствовал своему времени, а именно восьмидесятым. Кузов пятерки состоял из прямых линий, бампер выполнен из алюминия, объемные прямоугольные фары. Далее описывать внешние данные известной всем пятерки нет смысла. Даже спустя более 30-ти лет этот автомобиль остается узнаваемым и популярным.

Изначально ВАЗ-2107 комплектовали карбюраторным двигателем с объемом 1,3. Но были и комплектации двигателей с использованием масляных фильтров, по типу 2101. Двигатели на этой модели постоянно модернизировали, делая их более мощными и выносливыми.

Технические характеристики ВАЗ-2105: двигатель имеет объем 1,3 и мощность 64 л.с. Габариты экстерьера кузова следующие: длина– 4130 мм, ширина– 1620 мм, высота– 1446 мм. Дорожный клиренс приспособленный к нашему бездорожью и составляет 17 сантиметров. А вот багажник имеет не большой объем, всего 385 литров. Расход топлива по смешанному циклу – около 10 литров на 100км.

Модель ВАЗ-2105 полюбилась также и потому, что достаточно не прихотлива в обслуживании. Это позволяет при возможности делать не сложный ремонт и тюннинг своими руками.

Не смотря на частые ремонты и невозможности отвечать стандартам современного автомобилестроения, ВАЗ-2105 остается одной из самых популярных моделей. Не высокая стартовая стоимость, легкость в ремонте и обслуживании, делает эту модель по истине народной.

ВАЗ 2104,2105 с двигателями 1.5, 1.5i, 1.6i устройство, обслуживание, диагностика, ремонт (PDF, 57Mb)
Эта книга по ремонту ВАЗ классического семейства с полноцветными иллюстрациями. Процесс разборки и ремонта снабжен подробными фотографиями и комментариями. Книга предназначена для автолюбителей, своими силами обслуживающими «жигули».


Руководство по ремонту ВАЗ-2104,2105 и модификаций (PDF, 31Mb)
Руководство по обслуживанию и ремонту автомобилей «Жигули» четвертой и пятой модели. Рассмотрен ремонт на базе готовых запчастей, приведены возможные неисправности и методы их устранения.
В руководстве описаны следующие модели автомобилей:
— седан ВАЗ-2105 с двигателем объемом 1.3 литра
— седан ВАЗ-21051 с двигателем объемом 1.1 литра
— седан ВАЗ-21053 с двигателем объемом 1.5 литра
— грузопассажирский «универсал» на ВАЗ-2104 на базе 2105
— универсал ВАЗ-21043 с двигателем объемом 1.5 литра


Автомобили «Жигули» ВАЗ-2104, -2105, -2107 Устройство и ремонт (DJVU, 7Mb)
Описание «Жигулей» четвертой, пятой и седьмой модели, в объеме, достаточном для их правильного ремонта. Приведены возможные неисправности, пределы износа и допуски. Издание 3-е, первое издание было выпущено в 1989 году. Авторы В.А. Вершигора, А.П. Игнатов, К.В.Новокшонов, К.Б.Пятков, изд.Транспорт, 1996г.


Руководство по ремонту и обслуживанию автомобилей семейства ВАЗ-2104, 2105 (DJVU, 48Mb)
Еще одна книга ВАЗ по ремонту. Предназначена для специалистов станций технического обслуживания и индивидуальных владельцев.


Руководство по ремонту и каталог деталей ВАЗ 2104, 2105. Официальное издание АО «Автоваз», Москва 2001 (DJVU, 14Mb)
Наиболее полное пособие по ремонту автомобилей ВАЗ 2104, ВАЗ-2105 и их модификаций на основе материалов от производителя Автоваза по вопросам устройства, обслуживания и ремонта. Может служит пособием при подготовке специалистов СТО. Настоящая книга ВАЗ.

Альбомы по классическим автомобилям ВАЗ


Многокрасочный альбом ВАЗ-2103, ВАЗ-2106 и их модификаций (PDF, 13Mb)
Иллюстрированное многокрасочное пособие знакомит читателя с общей компоновкой и устройстовм основных узлов и механизмов автомобилей ВАЗ-2103 и ВАЗ-2106, и их модификаций ВАЗ-21033, ВАЗ-21035, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065. Художники Е.И.Брейкин, В.Ф.Ермолин, Н.П.Осьмаков, В.К.Скребников.

Устройство кузова

Пополнение в семействе автомобилей ВАЗ произошло в 1980 году. Именно тогда появился первый автомобиль так называемого 2-го поколения, а именно - . Машина является заднеприводной, имеет 5 дверей и тип кузова седан. В настоящее время мало осталось любителей подобного экземпляра, но эта модель еще не забыта. Ею пользуются до сих пор, так как ВАЗ 2105 является настоящей тягловой лошадкой и частенько помогает в работе.

Эксплуатация данного автомобиля немного отличается от пользования современными авто, да и управлять ею сложновато по сравнению с новейшими моделями. Если у вас появилась подобная машина, следует тщательно изучить руководство по ее ремонту.

Следует сказать о том, что автомобиль достаточно прочный, к тому же некоторые поломки можно запросто устранить своими руками. Перечислим основные неисправности, которые могут привести к ремонту ВАЗ 2105.

Основные неисправности

  1. Не запускается двигатель. В этом случае возможны несколько вариантов устранения поломки. Первым делом нужно проверить наличие топлива в . Если топливо есть, следует тщательно изучить топливный насос. Он может засориться либо вовсе быть неисправным. Если с насосом все в порядке, обратите внимание на систему зажигания. Если и с ней нет проблем, значит, причина в негерметичности карбюратора.
  2. Двигатель работает неравномерно или начинает глохнуть на холостом ходу. Причин данной неполадки может быть несколько. К ним относятся: неправильная регулировка холостого хода в двигателе, неисправности в карбюраторе, повреждена дренажная трубка, изношены прокладки, поврежден шланг трубопровода, неправильно установлены зазоры, поломка системы зажигания.
  3. не может развить полную мощность. Причины следующие: дроссельная заслонка карбюратора не полностью открыта, засорен воздушный фильтр, вышла из строя система зажигания. Нужно проверить все эти моменты, чтобы устранить поломку.

Это основные неисправности двигателя ВАЗ 2105. Автолюбителю также не помешает помнить о том, как правильно должен эксплуатироваться автомобиль.

Поначалу не следует использовать максимальный скоростной режим авто. Водителю нужно привыкнуть к управлению ВАЗ 2105. Если вы неверно выбираете скорость машины при движении, то рискуете повредить элементы передней подвески, вызвать изгиб балки заднего моста. Также при максимальной скорости движения возможен быстрый износ шин, а повышенная вибрация кузова приведет к неустойчивости авто.

Автомобили советского производства просты в эксплуатации и обслуживании. Ремонт ВАЗ 2105 своими руками можно проводить в гараже. Речь идёт не о капитальном ремонте, а о регулировки и ремонте некоторых неполадок.

VAZ 2105 - советская модель малого класса. Впервые пятёрка появилась в 1980 году. Последний автомобиль модели 2105 сошёл с конвейера в сентябре 2012 года.

ВАЗ 2105 был создан на базе итальянского автомобиля Fiat 124 1966 года выпуска.

Второе название ВАЗа 2105 - «Жигули» пятёрка. После развала СССР модель была переименована в Lada 2105.

ВАЗ 2105 был представлен в большом количестве модификаций. Производители выпускали версии модели для служб безопасности и для участия в ралли.

Технические особенности

ВАЗ 2105 - модифицированная модель ВАЗ 2101. От прародителя 2105 позаимствовал кузов и детали подвески. Остальные узлы прошли доработку.

Салон

Элементы салона выполнены из пластика низкого качества. Автовладельцы жалуются на появление сверчков. Маленькое внутренне пространство салона - трём людям на заднем сиденье будет тесно. На протяжении 30 лет производители не вносили значительных изменений во внутренней обустройство автомобиля.

Шумоизоляция низкого уровня. В автомобиле стоит гул работающего мотора.

Двигатель

Производители предлагали два варианта двигателей:

  • 1,5-литровый силовой агрегат мощность 72 л. с.;
  • 1,3-литровый силовой агрегат мощностью 64 л. с.

1,3-литровым двигателем оснащались экспортные автомобили ВАЗ 2105. Для внутреннего рынка производители выпускали модель только с 1,5-литровым силовым агрегатом.

Двигатель унаследовал блок цилиндров от ВАЗ-2101. Производители отказались от использования цепи, и оснастили мотор ременным приводом распредвала. Модификация уменьшила шум силового агрегата. Но не устранила проблема полностью.

Подвеска

Конструкция ВАЗ-2105 копия всей ВАЗовской «классики». Передняя часть подвески - двухрычажная, задняя - неразрезной мост. За 30 лет выпуска глобальных модернизаций основы конструкции не производили.

ВАЗ-2105 сохранил недостатки «классики».

Коробка переключения передач

Изначально модель выпускалась с 4-ступенчатой механикой. Более поздние модели стали комплектовать 5-ступенчатой МКПП - положительно сказалось на расходе топлива.

Тюнинг


Любители отечественного автопрома тюнингуют ВАЗ 2105. Дорабатывают заводские неисправности и изменяют внешний вид при помощи обвесов, покраски авто, установки подсветки.

Технический тюнинг можно производить без СТО. Производится замена поршней и сцепления, подборка передаточного числа в коробке. Увеличить жёсткость подвеске можно и путём замены пружины амортизации и рычагов.

После изменений технических показателей ВАЗ-2105 необходимо доработать тормозную систему авто - обновить тормозные колодки, задние суппорты.

Общая информация об автомобиле

Модель ВАЗ-2105 Жигули/Lada Nova - заднеприводный четырехдверный пятиместный седан АвтоВАЗа.

В 1980 г. появился первенец "второго поколения" заднеприводных автомобилей - седан ВАЗ 2105. Модель появилась в результате довольно серьезной модернизации ранее выпускаемых автомобилей ВАЗ "классической" компоновки. На базе модели 2105 чуть позже появились: "люксовый" седан ВАЗ 2107 и универсал ВАЗ 2104. Эти модели вместе с 2105, со временем вытеснили модели "первого поколения" (за исключением 2106).

Модель ВАЗ-2105 по своему дизайну почти соответствовала европейской моде начала 1980-х. Это позволило продавать модель в ряде европейских стран еще многие годы. Хотя в Европе такие заднеприводные четырехдверные пятиместные седаны уже в 70-х годах стали сдавать позиции переднеприводным моделям. С момента своего появления (а сейчас тем более) этот классический седан для многих автовладельцев так и не стал престижным и соответственно не стал самой массовой продукцией АвтоВАЗа. Это не помешало ему до появления переднеприводных ВАЗов считаться самой прогрессивной конструкцией. Внешне автомобиль получил спрямленные линии дизайна кузова, большие прямоугольные блок-фары спереди и сзади, алюминиевые бамперы, крылья модных тогда резаных обводов, привод распредвала ремнем, а не привычной цепью. Система вентиляции отличается от предшествующих наличием прямоугольных дефлекторов. Заднее стекло с электрообогревом - стандартная комплектация! Блок предохранителей и реле вынесен в моторный отсек.

Выпускаемый до сих пор модельный ряд ВАЗ-2105 отражает самую суть современного понятия - средство передвижения. Несколько аскетичный салон лишь качеством сборки и уровнем комплектации может испортить первое впечатление, но только не ценой (тем более после девальвации)! Салон претерпел значительные изменения: новая панель приборов, новые сиденья и обшивка дверей. Салон не очень большой - под стать всем "Жигулям", но новые материалы, подголовники передних кресел и приемлемое рабочее место водителя (водительское сиденье сдвинуто назад, что позволяет более удобно размещаться за рулем рослым водителям) производят лучшее впечатление, чем у предшественника - ВАЗ-2101. Однако, как и прежде, втроем на заднем сиденье все же тесновато. В некоторых автомобилях последних выпусков изменена электропроводка в связи с комплектацией панелью приборов от модели ВАЗ-2107. По причине смены и упрощения электрической части, почти ежегодно проводимых заводом-производителем, у таких моделей при покупке с рук необходимо последовательно проверить работу ВСЕХ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ!

С начала производства ВАЗ 2105 оснащали карбюраторными двигателями рабочим объемом 1,3-литра мощностью 64 л.с. (с ременным приводом распредвала), эти автомобили также комплектовали и 69-сильными (по старому ГОСТу) двигателями ВАЗ-21011, которые до 1986 года снабжали масляными фильтрами типа 2101. Впоследствии их заменили компактными типа 2105. Двигатели постоянно модернизировали. Позже была освоена модификация ВАЗ-21053 с двигателем ВАЗ-2103 мощностью 72 л.с. (по новому ГОСТу). Долгое время производили модификацию ВАЗ-21051 с 1,2-литровым двигателем ВАЗ-2101 мощностью 64 л.с. (по старому ГОСТу).

С 1982 по 1984 год вместе с коромыслами клапанов из стали 40Х распределительные валы для повышения износостойкости азотировали вместо закалки ТВЧ, что обеспечивало повышенную коррозионную стойкость, износостойкость и высокое сопротивление знакопеременным нагрузкам. С 1985 года устанавливали распределительные валы с отбеливанием кулачков. У этих валов есть шестигранный поясок между третьим и четвертым кулачками. С того же года на моделях монтировали 45-литровые топливные баки под бензин АИ-93 без сливных пробок вместо 39-литровых бензобаков со сливными пробками.

Карбюраторы типа 2105 с экономайзером принудительного холостого хода (ЭПХХ), который позволяет при торможении двигателем снижать уровень выбросов окиси углерода (пресловутый СО) и снижает расход топлива, монтировали на двигатели до 1985 года. Затем начали установку более простых по конструкции карбюраторов типа 21051, которые до 1987 года оснащали эконостатом. С 1986 года взамен стартера СТ-221 устанавливают стартер типа 35. 3708 и дополнительное реле зажигания. Менялась и система охлаждения. Так, с 1988 года на "пятерках" (неформальное имя ВАЗ-2105 и модификаций в шоферской среде) устанавливали радиаторы с алюминиевыми сердцевинами, изготовленными из двух рядов горизонтальных алюминиевых трубок круглого сечения и охлаждающих пластин. На седанах, помимо четырехступенчатых коробок передач, с 1985 года монтировали спроектированные на их основе унифицированные пятиступенчатые типа ВАЗ-2112, а позже - типа ВАЗ-21074. Со свертыванием на АвтоВАЗе производства маломощных 1,2-и 1,3-литровых моделей двигателей в производстве осталась только самая мощная 1,5 л модификация ВАЗ-21053, комплектации которой могут значительно отличаться отделкой салона (от кожзаменителя до велюра) и др. Кроме этого следует заметить, что мелкими сериями по специальным заказам ГИБДД, МВД, ФСБ и других спецслужб выпускаются автомобили ВАЗ 21054, которые дополнительно комплектуются вторым бензобаком и вторым аккумулятором.

ВАЗ-21057(Lada Riva) - модель аналогичная ВАЗ 21053, но с правосторонним расположением рулевой колонки. Соответственно изменено расположение педалей управления и вакуумного усилителя тормозов. Изменен алгоритм движения дворников ветрового стекла. Они двигаются слева направо, что обусловлено "зеркальным" механизмом привода дворников. Эта экспортная модификация с правым рулем и 1,5 л. двигателем выпускалась в 1992-1997 для Великобритании

С 2001 г. была принята новая программа комплектации моделей, для модели ВАЗ 2105 появились два вида исполнения: "стандарт" и "норма".

В целом, заднеприводные "Жигули" второго поколения все еще пользуются устойчивым спросом среди неизбалованной отечественной публики, которая за дешевизну и доступность запчастей готова простить многие огрехи сборки и некачественные комплектующие. Управляемость "классики" на скользких зимних дорогах также давно ниже мировых требований.

Россия прощается с автомобилем и эпохой

МОСКВА (Рейтер) - Россия заканчивает свой давний роман с автомобилем, который когда-то ценился нацией, но стал символом упадка ее автомобильной промышленности и, для некоторых, сама страна.

АвтоВАЗ Lada 2107 едет по дороге в Санкт-Петербурге 2 мая 2012 года. Россия заканчивает свой давний роман с автомобилем, который когда-то ценился в стране, но стал символом упадка ее автомобильной промышленности. а для некоторых - сама страна.Решение государственного автопроизводителя АвтоВАЗ о прекращении производства последних моделей серии Lada Classic в этом году после четырех десятилетий - это больше, чем просто конец пути для автомобиля. Фотография сделана 2 мая 2012 года. Соответствует Feature RUSSIA-CAR / REUTERS / Александр Демьянчук

Решение государственного автопроизводителя АвтоВАЗ о прекращении производства последних моделей серии Lada Classic в этом году после четырех десятилетий - это больше, чем просто конец. дороги для автомобиля.

Хотя устаревшая серия семейных автомобилей в форме коробки высмеивается за границей, многие россияне считают ее последней связью с эпохой, когда они считали, что Советский Союз может выиграть холодную войну, и рассматривают ее кончину как признак снижения статуса России.

«Это случай национальной привязанности. Долгие годы в советское время Классика была недостижимой мечтой для многих мужчин. Было очень сложно найти один, и люди годами стояли в очередях », - сказал Вячеслав Лысаков, депутат парламента и глава ассоциации автомобилистов« Свободный выбор ».

«Многое из того (советского) времени уже прошло, и Classic был одним из оставшихся звеньев».

В прошлом месяце АвтоВАЗ остановил производство седьмой модели серии, 2107, оставив в производстве только один Classic - универсал 2104.Компания заявила, что в конце этого года пришло время «попрощаться» с этой моделью.

Лада часто становится предметом шуток за границей из-за своей квадратной формы и репутации ломающейся в самый неподходящий момент. В одном анекдоте спрашивают: как удвоить стоимость «Лады»? Ответ: Заполняя бак.

Джереми Кларксон, ведущий британского автомобильного телешоу Top Gear, незабываемо назвал Ладу 2107 «просто худшей машиной в истории». Молодых россиян, стремящихся к стилю, не увидят мертвыми в одном месте.

Но многие россияне среднего и пожилого возраста сожалеют о кончине Классика и видят дурные предзнаменования на будущее.

«Это был лучший в мире автомобиль по дизайну. Более красивой машины вы не увидите », - сказал 65-летний архитектор Александр Федоров, прогуливаясь по Красной площади в Москве.

«С тех пор Россия сбилась с курса. Российский автопром разрушен. Я виню в этом 12 лет Путина », - сказал он, указывая на красные стены и золотые купола Кремля, где 7 мая многолетний правитель России Владимир Путин начнет новый шестилетний президентский срок.

СДЕЛКА С FIAT

По соглашению с итальянской автомобильной компанией Fiat в 1970 году была произведена первая Lada Classic 2101 на базе популярного во всей Европе четырехдверного седана Fiat 124.

«Классик», или «Жигули», как его еще называют в бывшем Советском Союзе, стал большим хитом в стране, где владение автомобилем само по себе было символом статуса, а западные бренды не продавались.

Находчивые владельцы, привыкшие к нехватке и низкому качеству промышленных товаров в советской командной экономике, довольствовались тем, что у них было, и вскоре научились ремонтировать машину самостоятельно.

Его простота была преимуществом, так же как и его способность работать в суровые холода. В последующие годы его низкая цена и долговечность сделали его привлекательным, особенно в регионах России.

«Я люблю свою машину», - сказал Николай Дашкевич, механик из Москвы, у которого есть 25-летняя белая «Лада 2105», пятая в серии. «Более половины деталей являются оригинальными, но проехали более 1 миллиона километров (625 000 миль)».

Официальные лица АвтоВАЗа заявили, что из семи автомобилей этой серии было продано более 17.75 миллионов автомобилей к марту этого года.

Но АвтоВАЗ боролся с иностранной конкуренцией с момента развала Советского Союза в 1991 году. Рядом на улицах с громоздкими внедорожниками, которые предпочитали нувориши, он стал символом пропасти между богатыми и бедными.

АвтоВАЗ смирился с неизбежностью в прошлом месяце, остановив производство 2107 через 30 лет, хотя текущая стартовая цена невысока и составляет 206 900 рублей (7 000 долларов), что вызвало яростные споры среди автолюбителей в России.

«Давайте будем разумными и не будем мечтать о том, чтобы АвтоВАЗ продолжал выпускать модели, не меняя их в течение 30-40 лет», - написал участник онлайн-форума, назвавшийся только Sony.

Но многие участники не согласились. «АвтоВАЗ лично передал рынок бюджетных автомобилей китайскому автопрому, сдался без боя», - написал некий Максим.

ТРУДНЫЕ ВРЕМЯ

Российские автомобилестроители переживают тяжелые времена, несмотря на то, что Renault Фрэнсис и Nissan Nissan получат контроль над АвтоВАЗом в рамках сделки с государственной компанией «Ростехнологии».

Продажи Lada упали на 15% в годовом исчислении в последнем квартале, и АвтоВАЗ отзывает почти 100000 новых Ladas из-за технических неисправностей, в том числе 70 000 Lada Kalinas, модель, которую Путин продвигал, проехав на ней 2000 км по Сибири в 2010 году.

Путин также В прошлом году пытался продвигать новую Lada Granta, но ему потребовалось несколько попыток, чтобы завести ее, когда он тестировал ее.

Спад в национальной автомобильной промышленности вызывает еще большее раздражение для отечественных производителей, поскольку к концу десятилетия Россия станет крупнейшим автомобильным рынком в Европе, чему способствуют рост доходов и рост потребительских расходов.

Ожидается, что продажи автомобилей вырастут примерно на 6 процентов в этом году до 2,8 миллионов автомобилей и достигнут 4 миллионов к 2015 году.

Renault, General Motors и Ford входят в число глобальных игроков, которые находятся на ранних этапах расширения своих площадок или переходят на те, которые принадлежат России. партнеры.

Многие российские эксперты не с оптимизмом смотрят в будущее, говоря, что российские автомобили просто не конкурируют с иностранными брендами, но некоторые говорят, что усиление конкуренции пойдет на пользу потребителям.

«Несмотря на всю критику властей, которую вы слышите сейчас, на российской земле построена новая автомобильная промышленность, отрасль, производящая автомобили Ford, Volkswagen, Renault, Hyundai и так далее», - сказал обозреватель автомобильной промышленности Александр Пикуленко. для радиостанции "Эхо Москвы".

«Главное, чтобы потребитель мог получить хороший, надежный, безопасный и дешевый товар».

Однако некоторые россияне вряд ли когда-нибудь успокоятся.

«Сейчас вы видите все эти модные иностранные модели в России, но раньше мы гордились тем, что ездили на собственных автомобилях», - сказал Николай Пешков, бизнесмен из Ижевска, города, где в России производились последние модели 2107. «Думаю, выбора тогда не было, но Жигули были настоящей мечтой. Если он у вас был, вас уважали ». (1 доллар = 29.3650 рублей)

Лада Рива 2104, 2105, 2107 Комплект электростеклоподъемников

Электростеклоподъемники в передних дверях автомобилей Лада-2104, Лада-2105 и Лада-2107, выпускавшихся с 1979 по 2012 год.

Комплект стеклоподъемников с редуктором на две двери. В комплекте 2 стеклоподъемника, проводка для подключения, переключатели стеклоподъемников (92.3709, 2 шт.), Декоративные заглушки в отверстия от ручек стеклоподъемников.

Тип конструкции: реечная.

Производитель: ООО «Технические Системы» (Россия, г. Ижевск).

Торговая марка: "FORWARD".

Электростеклоподъемники - это корпус, в котором расположен механизм перемещения стекла - цепная передача. На рейке закреплен двигатель, приводящий в движение механизм. Неподвижный мотор-редуктор исключает возможность повреждения проводки в двери. Поручень стеклоподъемника абсолютно жесткий. Благодаря этому при подъеме и опускании стекла нет дребезжания, вибрации и резонансов.Стеклоподъемники очень легкие и компактные. Работают почти бесшумно.

Производитель гарантирует соответствие продукции заявленным техническим характеристикам, ТУ4542-160-70989610-2004-2005, требованиям ГОСТ Р 52230-2004, действующим нормам безопасности.

ООО "Технические системы" 426073 Ижевск.

В конструкции стеклоподъемника FORWARD используется реечный механизм, компактно размещенный внутри направляющего стекла, на котором закреплен мотор-редуктор, что определяет основные потребительские качества.

Повышенная надежность.

Механизм в принципе не имеет деталей, подверженных растяжению, истиранию, появлению люфтов. Все его компоненты имеют срок службы в несколько раз превышающий уровень традиционных требований к аналогичной продукции, и нечувствительны к уровню нагрузки. Стационарный мотор исключает риск повреждения питающих проводов при перемещении стекла. Обмотка двигателя защищена самовосстанавливающимся плавким предохранителем.

Простота установки.

Установка стеклоподъемника понятна на интуитивном уровне, удобна, использует минимальное количество крепежей, не требует доработки дверей, что экономит время.

Компактность.

Освободив место в двери, можно использовать ее, например, для установки нестандартных акустических устройств. Кроме того, простая форма и отсутствие люфта движущихся частей предопределяют отсутствие резонансов, что позволяет добиться чистого автозвука.

Постоянство коэффициента передачи.

Линейная кинематика устройства определяет стабильность развиваемой силы во всем диапазоне движения стекла, в том числе в верхнем положении, за счет чего достигается травматическая безопасность, а минимизация паразитных сил в поперечном направлении снимает проблему деформации стекла. дверная панель при перемещении стекла и упора в крайние положения.

Лада 2105 |

Настройки конфиденциальности

Этот сайт использует функциональные файлы cookie и внешние скрипты для улучшения вашего опыта.Какие файлы cookie и сценарии используются и как они влияют на ваше посещение, указано слева. Вы можете изменить свои настройки в любое время. Ваш выбор не повлияет на ваш визит.

ПРИМЕЧАНИЕ: Эти настройки будут применяться только к браузеру и устройству, которое вы используете в данный момент.

Согласие на использование файлов cookie GDPR

Данные, собранные на основании согласия
По вашему запросу и выражению согласия мы собираем следующие данные с целью предоставления вам услуг.Ваши данные не используются для каких-либо других целей и не передаются третьим лицам. Он удаляется после отзыва вашего согласия или вашего запроса на прекращение этих услуг.

Комментарии
Имя, адрес электронной почты, содержание комментария: эти данные собираются, когда вы оставляете комментарий, и отображаются на Сайте.

Если вы оставите комментарий на Сайте, ваше имя и адрес электронной почты также будут сохранены в файлах cookie. Это для вашего удобства, чтобы вам не приходилось снова вводить свои данные, когда вы оставляете еще один комментарий.Эти файлы cookie будут храниться на вашем компьютере, пока вы их не удалите.

IP-адрес и строка пользовательского агента браузера: эти данные собираются, когда вы оставляете комментарий.

Срок хранения: вышеупомянутые данные хранятся бессрочно, поэтому мы можем распознавать и одобрять любые последующие комментарии автоматически, вместо того, чтобы держать их в очереди на модерацию.

Данные, собранные на основании законного интереса
Исходя из наших законных интересов, мы собираем следующие данные для работы этого веб-сайта.Ваши данные не используются для каких-либо других целей и не передаются третьим лицам. Он удаляется по вашему запросу.

Статистика
На веб-сайте используется минимальная версия Google Analytics, службы, которая передает данные о посещаемости веб-сайта на серверы Google в США и позволяет нам замечать тенденции для улучшения взаимодействия с пользователем на нашем веб-сайте. Эта минимальная сборка обрабатывает личные данные, такие как: уникальный идентификатор пользователя, установленный Google Analytics, дата и время, название просматриваемой страницы, URL-адрес просматриваемой страницы, URL-адрес страницы, которая была просмотрена до текущая страница, разрешение экрана, время в местном часовом поясе, файлы, которые были нажаты и загружены, ссылки на внешний домен, тип устройства, а также страна, регион и город.

Вы можете отказаться от этого отслеживания в любое время, активировав настройку «Не отслеживать» в своем браузере.

Встроенный контент с других веб-сайтов
Статьи на веб-сайте могут включать встроенный контент (например, видео, диаграммы и т. Д.). Встроенный контент с других веб-сайтов ведет себя точно так же, как если бы посетитель посетил другой веб-сайт.

Эти веб-сайты могут собирать данные о вас, использовать файлы cookie, встраивать дополнительное стороннее отслеживание и отслеживать ваше взаимодействие с этим встроенным контентом, включая отслеживание вашего взаимодействия со встроенным контентом, если у вас есть учетная запись и вы вошли на этот сайт.

Ваши права в отношении ваших данных
Если вы оставили комментарии на Веб-сайте, вы можете запросить получение экспортированного файла с вашими личными данными, которые мы храним, включая любые данные, которые вы нам предоставили. Вы также можете потребовать, чтобы мы исправили или удалили любые личные данные, которые мы храним о вас. Отправьте запрос на адрес [email protected]

• Право отозвать согласие
• Право на доступ
• Право на удаление
• Право на исправление
• Право на переносимость данных
• Право на возражение
• Уведомление о нарушениях данных
• Право на подачу заявки жалоба в надзорный орган

Включить

Я люблю ВАЗ :: Авто Портал

29 сентября 2018

Сильные и слабые стороны самой популярной «семерки»


Александр Климов, фото rim3.ru и АВТОВАЗ

Самой популярной моделью (около 1,75 миллиона) в пассажирском парке нашей страны по-прежнему остается ВАЗ «классический» седан ВАЗ-2107 2005 года выпуска, известный как LADA 2107, а в народе просто «семерка». От более дешевых «пятерок» и «четверок», «семерки» отличаются зеленотропины обивки потолка, сиденья со встроенными подголовниками и оригинальной комбинацией приборов.

Появившийся в 1982 году в результате рестайлинга, с другими передними и задними крыльями, дверными панелями, решеткой, бамперами и фарами, а также отделкой и панелью приборов, угловатый классический седан второго поколения «Лада» с хромированной решеткой радиатора (в народе известен как «HBM» ") покорил сердца и карманы многих действующих советских автомобилистов.


Однако никто не мог предположить, что эта устаревшая уже во время дебюта заднеприводная машина продержится на конвейере более трех десятилетий и пережила большую часть Советского Союза. Хотя производство было прекращено почти шесть лет назад, интерес к характеристикам и работе устройств серии «семерки» не ослабевает.

Приведем список сильных и слабых сторон наиболее популярных моделей ВАЗ (LADA) 2107 выпуска с 2006 года, когда они оснащались двигателями с такой же системой впрыска топлива.


Преимущества:
- Низкие эксплуатационные расходы (ниже, чем у LADA Samara-2, т.е. ВАЗ-2115, ВАЗ-2114 и ВАЗ-2113)
Универсальный сервис и отличная ремонтопригодность
- Дешевизна и повсеместное распространение запчастей (правда, не всегда качественных)
- выносливость кузова к перегрузкам (правда, деформированные от перегрузок или аварий авто с провисшими стойками на рынке слишком короткие)
- моторы достаточно прочные, свободно вязовая до 125 000 км , но не редкость и моторы с достигнутым ресурсом 300 000 км!
- Достаточно надежная коробка передач с точным переключением передач
- Малая чувствительность моторов к качеству топлива
- Чуть более современный экстерьер, последней версии (после 2006 года) по сравнению с автомобилем до 2005 года.
- Высокий клиренс и перегрузка подвески.
Одно из лучших бюджетных предложений на рынке (помимо большинства автомобилей, поставленных самими владельцами или службами звуковой системы, сигнализации и других опций)

Недостатки:
- Возможное внезапное разрушение изношенной передней подвески (разъединение колес при движении)
- Низкая активная и пассивная безопасность (техника последней версии как минимум имеет инерционные ремни и усилители в передних дверях)
- Плохая эргономика салона, особенно передних сидений типа 2105
- Относительно большой расход топлива
- Тяжелое рулевое управление (Гур не по определению) типа червячный
- Слабый головной свет
Кузов (внешний):
- Низкая коррозия сопротивление кузова (особенно порогов, крыльев), поэтому необходима регулярная антикоррозийная обработка кузова
Кузов (салон):
- перекос в проемах г lass door
- Скрип приборной панели, обивки салона и сидений
Электрооборудование:
- Химические реагенты окисляют контакты и концевые выключатели.
- Часто перегоревшие наружное освещение и двухметровые лампы заднего стоп-сигнала
- Хитрая электрика стеклоочистителя, недолговечный стартер и генератор
Двигатель:
Низкокачественные бытовые комплектующие иногда заставляют за год на одной машине менять термостат несколько раз. Поэтому в случае выхода из строя лучше менять на части иностранного производства, если вы не сделали предыдущий владелец
- Оба двигателя (1,5 и 1,6 л) при открытом клапане ремня ГРМ ударяют по поршням.Замена ремня вместе с роликом натяжения доступна даже новичкам в области
- Плановая замена ремня ГРМ 75 000 км, но рекомендуется после 50-60 000 км.
- Регулярная замена масла рекомендуется делать 15 000 км и 10 000 км
- Клапаны с ручной регулировкой (45-90 000 км), однако звук клапанов на старых моторах из-за слишком неплотного соединения при работе не влияет.
- Утечка в соединении масляного насоса с блок, хотя обычно достаточно поставить прокладку на герметик
- При пробеге 40-60 000 км волокон резинового демпфера шкива коленвала, почему выходит из строя и датчик положения коленвала
- Часто приходится менять датчики положения дроссельной заслонки и массовый расход воздуха. Однако часто работоспособность последнего можно восстановить, промыв резьбу фильтра очистителем карбюратора
- Блок управления двигателем багги
- Топливный насос может вывести примерно за 50-60 000 км - для профилактики каждые два года нужно менять сетку фильтра или хотя бы почистить ее
Трансмиссия:
В зависимости от производителя ресурса сцепление может достигать 150-200 000 км и более, но может работать вместе и от 50 до 60 000 км соответственно. средний срок службы 100000 км.Использование диска и корзины сцепления с выжимным подшипником от признанных производителей (Luk, Sachs или Valeo и др.) значительно увеличивает срок службы
- Качество крестовин карданного вала нареканий не вызывает, но могут возникнуть проблемы с подшипниками полуосей
Автомобили ижевского производства часто повреждаются подшипники заднего моста (заменить на оси)
Подвеска:
- Шаровые опоры могут развалиться при пробеге 50-60 000 км
- Текущие отечественные амортизаторы должны заменить на аналоги от зарубежных производителей
- Тормозная система "сопиваса" цилиндров. Лечение - замена импортных комплектующих
Prachee :
- При замене колеса обязательно включать I трансмиссию и стояночный тормоз

Предыстория: семейство заднеприводных моделей II группы малого класса Classic LADA (" «Лада»), в которую вошли седаны моделей ВАЗ-2105 и ВАЗ-2107, а также универсал ВАЗ-2104. Прошел глубокий рестайлинг Lada первого поколения моделей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106, выпущенных в 1970-2006 гг. Соответственно, считается седаном люкс-класса LADA 2107 (ВАЗ-2107, LADA 1500SL, Нова, Рива, Печатка) выпускалась в 1982-2012 годах, и, кроме Вазы, собирали в Сызрани (СП «РосЛада»), Аргуне (завод «Пищемаш»), Ижевске (ИжАвто), а также в Украинском. заводы ЛАЗ, КрАЗ и ЗАЗ и даже в Египте.Базовая модель LADA 2105 (ранее код - ВАЗ-2105, экспортное наименование - LADA 1200S, 1300S, 1500S, Nova, Saloon, Riva) выпускалась в 1979-2010 годах. только на Вазе и используется на рынке. Универсал LADA 2104 собирали на ВАЗе в 1984-2004 годах, затем до 2012 года на ИжАвто. Кстати, на базе кузова и агрегатов 2104 выпускали пикап Vis-2345 в 1995-2010 годах и пикап ИЖ-27175 в 2005-2012 годах.
В процессе производства в «Классике» модернизирован ряд узлов и агрегатов, сохранив прежний внешний вид и интерьер.Самыми большими изменениями стали силовые агрегаты, с лета 2006 года на «семерке» использовались только двигатели с распределенным впрыском экологического класса Евро-2 - 1,5-литровый ВАЗ-2107-20 и 1,6-литровый ВАЗ-21074. -20, 2008 г. - только 1,6-литровый ВАЗ-21074-30 класса Евро-3 и 2011 г. - ВАЗ-21067-40 Евро-4. Трансмиссии на протяжении всего периода производства инжекторной «классики» были только 5-ступенчатой ​​механикой.

Двигатель Index (EQ. Класс) рабочий объем, см 3 Система питания Тип ГРМ / количество клапанов Мощность, л.с. произведено
ВАЗ-2107-20 (Евро 2) 1451 MPI SOHC / 8 В 68 2006-2008 гг.
ВАЗ-21074-20 (Евро 2) 1569 MPI SOHC / 8 В 74,5 2006-2008 гг.
ВАЗ-21074-30 (Евро 3) 1569 MPI SOHC / 8 В 74,5 2008-2010
ВАЗ-21074-40 (Евро 4) 1569 MPI SOHC / 8 В 74,5 2011-2012 гг.

Седан LADA 2107 продается только в комплектации "норма".

Примечание: «АВТО» на портале «Третий Рим» постоянно обновляется и обновляется, так что следите за обновлениями! .



18 доказательств того, что все происходит по какой-то причине в «Симпсонах»

Симпсоны больше не просто мультфильм - это легенда. Вот уже 3 десятилетия самые популярные герои мультфильмов очень забавно рассказывают об очень серьезных проблемах человечества.

AdMe. ru решил поделиться некоторыми ответами о семье, у которой миллионы поклонников по всему миру.

18. Какая машина у Гомера?

Вы можете узнать это, если посмотрите это вступление (серия 15, сезон 17). Герои мультфильма были заменены на реальных людей , поэтому теперь зрители могут увидеть, как на самом деле выглядят главные герои и на какой машине ездит Гомер Симпсон. Это была Лада 2105 .

17. Сколько стоит Мэгги?

Во вступлении, когда Мэгги «сканируют» в кассовом аппарате, автомат показывает цену.Это число составляет среднемесячных затрат на уход за новорожденным (по данным различных социальных исследований). Число меняется время от времени под влиянием инфляции.

16. Кто звучал как Майкл Джексон?

В первом эпизоде ​​3 сезона мы видим безумного парня, который думает, что он Майкл Джексон. Фактически, это был Майкл Джексон, , который был большим поклонником шоу. Некоторые сюжетные линии из серии придумал сам Джексон.Он не хотел, чтобы люди знали, поэтому в титрах указано неизвестное имя: Джон Джей Смит.

15. Сколько изменений вы заметили в новом вступлении?

В феврале 2009 обновили вступление. У Апу теперь 8 младенцев вместо собаки, Мэгги перебралась на заднее сиденье машины (согласно правилам вождения), и, в конце концов, Симпсоны собираются перед телевизором с плоским экраном . Какие изменения вы заметили?

14. Для чего нужны диванные сцены?

Кушетки сцены регулятор времени .Если серия слишком длинная, сцена на диване короче. Если серия короче, чем обычно, они делают сцену на диване длиннее.

13. Почему на выставке

The Itchy & Scratchy Show есть собака?

Фокс попросил шоураннеров добавить в семью еще одного персонажа. dog в The Itchy & Scratchy Show был компромиссом .

12.

Почему Гомер похож на Красти?

Есть причина, по которой Гомер и Красти так похожи.В самом начале клоун не должен был быть совершенно другим персонажем - он должен был быть альтер-эго Гомера . Это должно было показать Барту, что тот, кого он не уважает (Гомер), и тот, кого он очень любит (Красти), - это один и тот же человек.

11. Почему так много The Beatles?

Шоу и легендарные музыканты нравятся друг другу. В шоу приняли участие 3 участника группы: Джордж Харрисон, Ринго Старр и Пол Маккартни. Джон Леннон умер задолго до премьеры шоу, но его песня «Мать» попала в один из эпизодов. Итак, все 4 голоса известной группы были на The Simpsons.

10. Какое слово из

The Simpsons теперь в Оксфордском словаре?

Гомер « D'oh » стал настолько популярным, что был даже включен в Оксфордский словарь английского языка.

9. Как Мэтт Грёнинг подписывает свои работы?

Мэтт Грёнинг, создатель и аниматор шоу, говорит, что его инициалы есть в каждом эпизоде ​​ Симпсоны . Его показали в одной из серий 16 сезона.

8. Как Мэтт Грёнинг выглядит в мультфильме?

Мэтт Грёнинг - прототип владельца магазина комиксов . «На самом деле он не тот, кем я являюсь, а больше то, чем я кажусь», - объяснил создатель The Simpsons.

7. Кто озвучил первое слово Мэгги?

В 10 серии 4 сезона Мэгги произносит свое первое слово: «Папа». Элизабет Тейлор было предложено записать это слово.

6. О каком вирусе Симпсоны знали раньше всех?

В 1997 году болезнь, вызванная вирусом Эбола, была предсказана The Simpsons . Прогноз сбылся через 17 лет.

5. Что предсказывал

Симпсоны , появление в Лондоне?

Когда Лиза поехала в Лондон (серия 19, сезон 6, 1995), мы видим небоскреб за Тауэрским мостом , который очень похож на «Осколок». Даже расположение вроде бы такое же.Строительство башни началось 14 лет спустя.

4. Какие технологии были у них в 1995 году?

В этом же эпизоде ​​(серия 19, сезон 6) у будущего жениха Лизы часов с телефоном ! В 1995 году!

3. И это еще не все ...

На стационарном телефоне была функция видеозвонка . Это было в том же 1995 году (серия 19, сезон 6).

2. И еще одно удивительное «совпадение».«

В 2009 году зрители увидели плакатов Элвина и бурундуков 3 и Звездных войн . Предсказание сбылось: оба фильма вышли в прокат в один и тот же день, 18 декабря 2015 г. .

1. Do У Симпсонов есть машина для путешествий во времени?

Нет, они просто разговаривают с персонажами из Футурама . Вот кто им все рассказывает!

ВАЗ-2105 발전기: 장치, 연결, 수리 - 000

자동차 를 시동 할 때, 배터리 로부터 의 전류 의 이 손실 됩니다.이 요금 을 갱신 하기 위해 모든 자동차 설계 에 발전기 가 제공 됩니다. ВАЗ-2105 도 장착 되어 있습니다. 이 항목 은 무엇 입니까? 그는 어떻게 행동 합니까? 우리 기사 에서 발전기 의 장치 와 작동.

특색 있는

이 요소 는 기계적 에너지 를 전기 로 변환 하는 노드 입니다. ВАЗ-2105 발전기 가 수행 하는 주요 기능 은 배터리 를 충전 하는 것 입니다. 이 장치 는 크랭크 샤프트 가 회전 할 때 엔진 이 켜져 합니다. АвтоВАЗ (2105 는 예외 가 아닙니다) 의 자동차 에서 그들은 교류 발전기 를 사용 합니다.

어디 있는거야?

장치 는 엔진 앞쪽 에 있습니다.

발전기 는 크랭크 샤프트 에 의해 구동 된다. 이 요소 가 높을 수록 좋습니다. 결국, 물 이 들어 오면 즉시 실패 합니다.

장치

발전기 ВАЗ-2105 는 많은 부품 과 부품 으로 구성 되어 있습니다.가운데 주목 해야 한다:

  • 고정자
  • 로터.
  • 정류기 블록.
  • 브러시 매듭.
  • 전압 조절기 (공통 «초콜릿»).
  • 도르래 발전기 벨트.

위 의 모든 요소 는 금속 케이스 에 넣어 집니다.

이 요소 는 다소 무겁고 적어도 1 킬로그램 의 무게 가 나간다.

로터 에 대하여

이 사이트 의 주요 기능 은 자기장 을 만드는 것 입니다. 로터 샤프트 는 여자 권선 을 가지고 있습니다. 후자 는 두 개의 극 반쪽 에 배치 되며, 각 반 은 6 개의 투영법 을 사용 합니다. 접촉 링 은 샤프트 에도 제공 됩니다. 그들 덕분 에 흥미 진진한 권력 의 힘. 또한, 임펠러 팬 및 피동 구동 풀리 가 로터 샤프트 에 배치 됩니다. 알터네이터 벨트 의 베어링 과 도르래 는 유지 보수 가 필요 없는 품목 입니다.

고정자

이 요소 는 교류 를 발생 시키는 역할 을 합니다. 고정자 는 설계 시 권선 과 금속 코어 를 결합 합니다. 후자 는 접시 세트 입니다. 코어 의 슬롯 에는 루프 또는 웨이브 와인딩 이 사용 됩니다.

주택

뒤 표지 와 앞 표지 의 두 가지 표지 로 구성 됩니다.

후자 는 크랭크 축 구동 풀리 의 측면 에 위치 한다. 두 발전기 커버 는 여러 개의 긴 볼트 로 연결 됩니다. 생산 재료 - 알루미늄. 그것은 쉽게 열 을 발산 하고 발전기 작동 에 매우 적합한 자화 되지 않습니다. 또한 케이스 의 환기구 와 고정 용 "발" 이 제공 됩니다.

브러쉬

그들은 슬립 링 에 전류 를 전달 하는 역할 을 합니다. 브러시 유닛 은 2 개의 흑연 요소 를 포함 한다. 그들은 스프링 으로 바닥 에 눌려 있다. 이 모든 부품 은 하우징 브러시 홀더 에 고정 되어 있습니다. 최근 세대 에서이 소자 는 구조적 으로 전압 와 결합 되어 분리 할 수 ​​없는 노드 입니다.

정류기 유닛

발전기 에 의해 생성 된 정현파 전압 을 변환 해야 합니다. 이 장치 는 다이오드 가 설치된 금속판 입니다. 또한 방열판 의 기능 을 수행 합니다.

정류기 에는 6 개의 전원 다이오드 가 있습니다 (각 상 마다 2 개 소자). 긍정적 이고 부정적인 결론 이 있습니다.

감기

타이밍 벨트 가 장착 된 ВАЗ-2105 엔진 은 특수 와인딩 디자인 을 채택 하고 있습니다. 두 개의 다이오드 로 구성된 별도 의 그룹 을 통해 연결 됩니다. 이러한 정류기 로 인해 엔진 이 작동 하지 않을 때 방전 가 배터리 로 유입 되지 않습니다. 일부 자동차 운전자 는 발전기 의 디자인 을 수정 합니다. 권선 이 "별 모양" 으로 연결 되어 있고 추가 로 2 개의 다이오드 가 출력 에 연결 되어 있는 경우 요소 의 성능 을 15-20% 높일 수 있습니다.

전압 조절기

이 소자 는 온보드 네트워크 에서 정상 전압 레벨 을 을 합니다. 발전기 ВАЗ-2105 에는 반도체 전압 조정기 가 장착 되어 있습니다. 이로 인해 배터리 가 전력 서지 를 겪지 않습니다. 일반적 으로 발전기 는 13 ~ 14,5 볼트 범위 의 충전량 을 제공 합니다. 배터리 를 재충전 할 때 재빨리 끓일 수 있습니다.

운전

이 노드 는 벨트 전송 에서 작동 합니다. 로터 의 회전 속도 는 엔진 크랭크 샤프트 의 회전 주파수 의 3 배 입니다. 가스 를 누르기 가 어려울 수록 전압 생성 이 높아 집니다. 고전 적인 가족 의 차량 에는 V 벨트 가 사용 됩니다.

연결

발전기 를 연결 하려면 배터리 에서 음극 단자 를 제거 해야 합니다. 또한, 17 번 스패너 키 를 사용 하여 2 개의 장착 볼트 가 조여 집니다. 엔진 하우징 을 엔진 바닥 에 장착 합니다. 그런 다음 드라이브 벨트 를 설정 하십시오. 롤러 를 사용 하여 장력 을 설정 해야 합니다. 다음 으로 플러그 와 발전기 터미널 을 연결 하십시오. 출력 은 퓨즈 플레이트 를 통해 배터리 로 간다.그런 다음 배터리 단자 가 다시 연결 되고 엔진 이 시동 됩니다. 장치 는 전기 를 생성 하고 배터리 를 충전 해야 합니다.

결함 및 수리

첫째, 발전기 가 심각한 오작동 을 일으킨 경우 에도 ВАЗ-2105 의 수리 는 손 으로 수행 할 수 있습니다. 따라서, 가능한 첫 번째 고장 은 텀블러 폐쇄 또는 전기자 권선 의 파손 입니다. 증상 - 발전기 가 전류 를 발생 시키지 않습니다. 계기판 에는 배터리 가 있는 빨간색 램프 가 있습니다. 이러한 회로 는 전류 의 저항 을 측정 하는 저항계 로 측정 할 수 있습니다. 때로는 시각적 진단 을 통해 휴식 을 감지 합니다.

발전기 를 분해 한 후 코일 슬립 납땜 하는 것 뿐만 아니라 브러시 와 의 전선 연결부 를 검사 해야 합니다. ВАЗ-2105 의 수리 는 어떻게 됩니까? 단선 이 있으면 일반적인 납땜 인두 로 제거 할 수 있습니다. 그러나 이것이 "케이스" 단락 이라면 고정자 또는 앵커 어셈블리 의 교체 만이 여기 에서 도움 이 될 것 입니다.

다음 오류 는 정류기 와 관련 이 있다. 증상 - 브러시 어셈블리 가 양호한 상태 이고 감김 중단 이 없을 때 장치 가 전류 를 생성 하지 않습니다. 이 경우 오작동 의 원인 은 다이오드 브리지 입니다. 휴식 시간 에, 그들은 전류 를 통과 시키지 않거나 단락 을 동반 하여 양방향 으로 통과 하지 않습니다. 정류기 유닛 이 완전히 변경 됩니다. ВАЗ-2105 용 부품 은 저렴 합니다. 새로운 다이오드 브릿지 의 가격 은 약 400-500 루블 입니다.

전압 레귤레이터 오작동

때로는 소위 "초콜릿" 이 실패 합니다.

전압 조정기 의 오작동 을 확인 하는 방법 은 무엇 입니까? 증상 - 발전기 가 초과 또는 부족한 상태 로 충전 합니다. 배터리 가 자주 끓 거나 전혀 충전 되지 않습니다. 계기판 에는 배터리 가 달린 전구 가 있습니다. 이것이 가장 빈번한 고장 이라는 점 은 주목할 가치 가 있습니다.

ВАЗ-2105 에 이러한 부품 이 얼마나 있습니까? 새로운 필수 규제 기관 의 가격 은 150 루블 입니다.АвтоВАЗ 의 모든 클래식 모델 과 Запорожье 기반 Таврия 에서도 마찬가지 입니다.

무엇이 레귤레이터 를 정확히 파기 했는지 결정 하는 방법? 이렇게 하려면 타이밍 벨트 로 엔진 ВАЗ-2105 를 시동 하고 모든 전 기 장비 를 중간 속도 로 켜야 합니다 (전조등, 스토브, 캐빈 라이트). 다음 으로 전압계 를 사용 하여 배터리 자체 의 전압 레벨 측정 한 다음 출력 단자 와 발전기 사이 전압 레벨 을 측정 합니다. 판독 값 이 12,5 ~ 14 볼트 이면 요소 가 양호한 상태 입니다. 값 이 너무 높 거나 낮 으면 전압 조정기 를 교체 해야 합니다.

직장 에서 의 소음

발전기 영역 에 특성 소음 이 있는 경우 아마추어 베어링 수 있습니다. 가장 큰 하중 이 부과 되기 때문에 가장 자주, 앞 요소 가 겪 습니다. 발전기 를 분해 한 후에 는 베어링 의 구멍 상태 를 신중 합니다. 모터 의 마모 가 고정자 와 전기자 사이 간격 보다 크면 앞 커버 를 교체 해야 합니다.

그렇지 않으면 앵커 가 작동 중에 고정자 에 닿아 야 합니다. 베어링 은 내경 과 외경 뿐만 아니라 너비 도 선택 됩니다. 예 를 들어 Bosch 발전기 인 경우 웜기어 의 앞부분 에 ГАЗ-24-10 기어 박스 의 입력축 지지대 에서 베어링 을 설치할 수 있습니다. «Классика» 의 뒷면 에는 «Таврия» 및 «Москвич» 의 요소 가 사용 됩니다. 전압 발생기 ВАЗ-2105 의 권선 은 계기판 의 제어 램프 이 공급 됩니다. 그러므로 회로 가 개방 된 경우 장치 가 전류 생성 을 중단 하면 권선 에서이 전구 로 경로 를 "구동" 해야 합니다. 멀티 미터 를 사용 하는 것이 좋습니다.

결론

그래서 우리 는 자동차 ВАЗ-2105 에서 알터네이터 의 장치 와 결함 을 발견 했습니다. 대부분 의 경우 수리 는 손 으로 할 수 있습니다. 발전기 의 예비 부품 비용 은 거의 천 루블 을 넘지 않습니다. 가장 비싼 부품 중 하나 는 다이오드 브리지 입니다.그건 그렇고, 다른 "고전" 모델 과 맞습니다.

ВАЗ классика. «Жигули» - прощание с классикой

Автомобили Волжского завода, в простонародье называемые «Жигули», доступны и по-прежнему популярны на всем постсоветском пространстве. Владельцы «Жигулей» не тратятся на обслуживание в сервисах и имеют возможность самостоятельно отремонтировать или заменить неисправные детали и целые агрегаты. Автомобили ВАЗ уже много лет проверены эксплуатацией на наших разбитых дорогах, часто заправлены некачественным бензином, но способны работать в самых тяжелых условиях.

Весь модельный ряд классических «Жигулей» имеет схожую геометрию кузова, и некоторые автомобилисты с трудом различают «тройку» от «шестерки», «пятерку» от «семерки» и никогда не слышали о модификациях для каждой модели. Поэтому рассмотрим хронологию появления каждой модели, ее основные характеристики и визуальные отличия.

Начало ... ВАЗ 2101. Выпускается с 1970 года. За основу был взят итальянский Fiat 124. Для того, чтобы сделать первую «копейку» от Fiat, в автомобиль было внесено более 800 изменений, и он был существенно адаптирован для советской эксплуатации.Эта модель оснащена 1,2-литровым двигателем мощностью 64 л.с. Автомобиль разгоняется до 100 км / ч за 20 секунд и достигает максимальной скорости 142 км / ч.

Модификации.

  • ВАЗ 21011. Эта модель оснащена более мощным двигателем объемом 1,3 л и мощностью 69 л. с. Разгон до сотни составляет 18 секунд, а максимальная скорость - 145 км / ч. Салон получил более удобные передние сиденья и немного измененные органы управления, а также перенесены пепельницы с задних подлокотников прямо на дверные панели.Эта модель была оснащена решеткой радиатора с более частыми горизонтальными поперечинами, в нижней части передней панели появилось четыре дополнительных вентиляционных отверстия. Бамперы лишились клыков и взамен получили резиновые накладки по периметру.
  • ВАЗ 21013. Двигатель 1,2 л.
  • ВАЗ 21016. Двигатель 1,3 л.

Универсал. ВАЗ 2102. Выпускается с 1971 года. Универсал пятидверный. Силовой агрегат получил от ВАЗ 2101.Заднее сиденье откидывается, образуя площадку для перевозки грузов. Разгон до 100 км / ч за 23 секунды. Максимальная скорость 137 км / ч.

Модификации.

  • ВАЗ 21021. Двигатель 1,3 л.
  • ВАЗ 21023. Двигатель 1,45 л.

ВАЗ 2103. Выпускался с 1972 по 1983 год. Относится к модели повышенной комфортности по сравнению со своим предшественником ВАЗ 2101. Доработаны интерьер и внешний вид. Увеличена высота пассажиров.Оснащен двигателем 1,45 л мощностью 77 л.с. Развивает максимальную скорость 152 км / ч. Комплектуется пятиступенчатой ​​коробкой передач.

Модификации.

  • ВАЗ 21033. Двигатель 1,3 л. 1977 - 1983 гг. Выпуска.
  • ВАЗ 21035. Двигатель 1,2 л. 1972 - 1983 гг. Выпуска.

ВАЗ 2106. Выпускался с 1976 по декабрь 2005 года. Очень удачная и на момент выпуска самая престижная модель ВАЗа. Применительно к «тройке» изменения коснулись передней облицовки, задней панели багажника, бамперов, колпаков колес, боковых указателей поворота, решетки вентиляции и заводской таблички.Фары получили пластиковую рамку, модифицированы задние фонари с подсветкой номерных знаков. Трансмиссия была модифицирована, что позволило «шестерке» стать самой «мягкой» из всех классических моделей. Модель оснащалась мощным двигателем объемом 1,57 л. Мощность 80 л.с. Пятиступенчатая коробка передач. Развивает скорость 154 км / ч.

Модификации «шестерки».

  • ВАЗ 21061. Двигатель 1,3 л.
  • ВАЗ 21062. Праворульная версия, которая шла на экспорт.
  • ВАЗ 21063. Двигатель 1,45 л.
  • ВАЗ 21064. Модификация на экспорт с правым рулем.
  • ВАЗ 21065. Улучшенная комплектация по отношению к базовой модели. Использование карбюратора типа Solex, более мощного генератора, электрообогрева заднего стекла, бесконтактной системы зажигания, скоростного редуктора заднего моста с большим передаточным числом.

ВАЗ 2105. Второе поколение ВАЗ классики. «Пятерка» предназначалась для замены устаревшей модели 2101.Производство началось в 1980 году. Выпускался аж до 2010 года. Оснащен двигателем 1,3 л, мощностью 69 л.с., разгон до 100 км / ч за 18 секунд. Базовая модель шла с 4-ступенчатой ​​коробкой передач. Из особенностей механизм ГРМ приводится в действие зубчатым ремнем. В последний год выпуска модель была оснащена современным двигателем с распределенным впрыском, отвечающим нормам Евро-3, а окраска автомобиля производилась с использованием цвета металлик.

Модификации.

  • 21050 - 1.3 двигатель родной, но установлена ​​5-ступенчатая коробка передач.
  • 21051 - двигатель 1,2 л от ВАЗ 2101.
  • 21053 - двигатель 1,45 л от ВАЗ 2103. Комплектовался как 4-х, так и 5-ступенчатой ​​коробками передач.
  • 21053-20 - с двигателем ВАЗ-2104 (распределенный впрыск, 1,45 л, 71,4 л.с., 110 Нм, Евро-2) и 5-ступенчатой. Пропускной пункт;
  • 21054-30 - с двигателем ВАЗ-21067 (распределенный впрыск, 1,57 л., 82 л.с., 116 Нм, Евро-3) и 5-ст.Пропускной пункт;

На базе «пятерки» создана раллийная модель.

ВАЗ 2107. Производство началось в 1982 году и продолжается по сей день в Египте. Имеет множество модификаций. Базовая модель оснащалась 1,45-литровым двигателем мощностью 77 л.с., разгоняющимся до сотни за 15 секунд.

Модификации.

  • 21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)
  • 21073 (двигатель 1,7 л, 8 кл., Одинарный впрыск - экспортная версия для европейского рынка)
  • 21074 (двигатель 2106, 1.6 л, 8 кл., Карбюратор)
  • 2107-20 (двигатель 2104, 1,5 л, 8 кл., Центральный впрыск)
  • 2107-71 (двигатель 1,4 л, двигатель 21034 66 л.с. на бензине А-76, версия для Китая)
  • 21074-20 (двигатель 21067-10, 1,6 л, 8 кл., Многоточечный впрыск, Евро-2)
  • 21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Многоточечный впрыск, Евро-3)
  • 21077 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ - экспортная версия для Великобритании)
  • 21078 (двигатель 2106, 1.6 л, 8 кл. , Карбюратор - экспортная версия для Великобритании)

Основными внешними отличиями ВАЗ2105 и ВАЗ 2107 от предшественников являются фары, объединившие габаритные огни, повороты и основную фару в один блок. Они имеют прямоугольную форму, что делает их более современными. Между собой модели отличаются бамперами, решеткой под решетку радиатора. В модели ВАЗ 2107 решетка радиатора выступает вверх над фарами и образует фигурный изгиб капота, придавая ему особую рельефность.Изменены некоторые детали интерьера.

Универсал ВАЗ 2104. За основу была взята модель ВАЗ 2105, производство началось в 1984 году. Через год автомобиль вытеснил с конвейера своего предшественника ВАЗ-2102. С 1999 по 2006 год выпускалась модификация с дизельным двигателем объемом 1,5 л.

Модификации.

  • ВАЗ-2104 - двигатель ВАЗ-2105, 1,3 л, карбюраторный, с 4-ступенчатой ​​коробкой передач (КПП), базовая модель.
  • ВАЗ-21041 - двигатель ВАЗ-2101, 1.2 литра, карбюратор с 4-х ступ. Пропускной пункт. Серийно не производится.
  • ВАЗ-21042 - двигатель ВАЗ-2103, 1,5 л, правый руль.
  • ВАЗ-21043 - двигатель ВАЗ-2103, объемом 1,5 л, карбюраторный с 4- или 5-ступенчатым. Коробка передач, в вариантах с электрооборудованием и салоном от ВАЗ-2107.
  • ВАЗ-21044 - двигатель ВАЗ-2107, 1,7 л, одинарный впрыск, 5-ст. КПП, экспортная модель.
  • ВАЗ-21045 - двигатель ВАЗ-2107, 1,8 л, одинарный впрыск, 5-ступенчатая.КПП, экспортная модель. Серийно не производится.
  • ВАЗ-21045Д - двигатель ВАЗ-341, 1,5 л, дизель, 5-ст. Пропускной пункт.
  • ВАЗ-21047 - двигатель ВАЗ-2103, 1,5 л, карбюратор, 5-ст. Коробка передач улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.
  • ВАЗ-21048 - двигатель ВАЗ-343, 1,77 л., Дизельный, 5-ст. Пропускной пункт.
  • ВАЗ-21041i - ВАЗ-21067 1,6-литровый инжектор, 5-ступенчатая коробка передач, салон и электрооборудование от ВАЗ-2107.
  • ВАЗ-21041 ВФ - радиаторная конструкция ВАЗ-2107, инжекторный двигатель ВАЗ-2103 1,5 л, 5-ступенчатая коробка передач, салон и электрооборудование ВАЗ-2107.

Такая разноплановая и, кажется, уже вечная классика, созданная еще в Советском Союзе, но до сих пор любимая многими автовладельцами и, наверное, незаменимая у себя на родине.

Идея построить небывалый по масштабам автомобильный завод родилась на самом верху. Его инициировал Председатель Совета Министров СССР А.Н. Косыгин, которого поддерживал сам Брежнев. Количество денег, не обеспеченных товарами, в стране росло, и массовый автомобиль мог стать необходимой палочкой-выручалочкой: горожане охотно отдавали за него свои сбережения. Кроме того, современный автомобиль, пользующийся спросом за рубежом, должен был улучшить экспортную позицию страны, которая покупала за валюту больше, чем продавала.

Поиск партнеров велся без особой огласки. К этой деятельности было причастно даже КГБ, в частности Л. Колосов, корреспондент "Известий" в Италии, а также сотрудник всесильного комитета. Выбор пал на концерн FIAT - он предложил самые выгодные условия. В Италии, с ее традиционно сильным левым движением, в это время прошла всеобщая забастовка, и контракт с Советским Союзом очень помог выправить финансовое положение концерна. В СССР, конечно же, учитывали тот факт, что в 1966 году FIAT-124 стал автомобилем года в Европе.

Генеральное соглашение подписано 8 августа того же года в Москве.Документы подписали глава FIAT Витторио Валлетта и министр автомобильной промышленности СССР А.М. Тарасов. Завод было решено строить на берегу Волги (наличие реки решало многие транспортные проблемы), в молодом городе Тольятти. Раньше здесь был Ставрополь-на-Волге, частично затопленный после строительства ГЭС, но город строился практически с нуля под автогигантом. Одной из причин выбора площадки стало наличие мощных строительных организаций.

Вскоре в СССР было доставлено несколько автомобилей FIAT-124, которые прошли комплексные испытания. Их возили по стране, от Крыма до Воркуты, куда, естественно, доставляли по железной дороге. Также велись работы на не полностью реконструированном Дмитровском полигоне. В результате стал рождаться FIAT-124R (R - Россия), заметно отличающийся от стандартного «итальянца».

ДИЗАЙН

Внешне ВАЗ-2101 отличался от ФИАТ только более массивными клыками бампера, утопленными дверными ручками и, конечно же, эмблемами.Но начинка советской машины во многом была разной.

FIAT-124 в середине 1960-х тоже не был техническим открытием. Классическая компоновка, зависимая подвеска задних колес, четырехступенчатая коробка передач не лучше, чем у большинства конкурентов. Двигатель с низким расположением распредвала также соответствовал тенденциям, знакомым для массовых автомобилей тех лет. А вот двигатель ВАЗ-2101 хоть и сохранил рабочий объем двигателя Fiat, но получил другое межцентровое расстояние и верхний распредвал в головке блока - на этом нововведении как раз настояла советская делегация, побывавшая на итальянских заводах. и отметил, что FIAT активно развивает моторы с верхним валом.

Это нововведение потом сильно ударит по репутации автомобилей ВАЗ, когда распредвалы начнут массово выходить из строя - проблема будет решена не через год. А пока дизайн нежного 124-го активно прорабатывается для сурового советского быта. Условия эксплуатации автомобиля предполагались тяжелыми, поэтому диаметр накладок диска сцепления был увеличен с 182 до 220 мм, переделана коробка передач, изменена задняя подвеска путем «снятия» амортизаторов с рессор - до облегчить их последующую замену.

От дисковых тормозов сзади отказались, так как на дорогах советской глубинки они сильно загрязнялись и быстро изнашивались. Кстати, позже FIAT, на потомках 124-го, вернули задние барабанные тормоза. Усилены шаровые опоры, пружины, во многих местах - кузов. В переднем бампере появилось отверстие для заводной рукоятки (от него опять отказались начиная с ВАЗ-2105) и буксирные проушины под обоими бамперами.

В 1970-е годы ВАЗ-2101 и его преемники были вполне конкурентоспособны даже на западноевропейском рынке. Ведь в принципе покупатели получали всем известный FIAT по существенно более низкой цене - демпинг был основой успеха советских автомобилей с первых же лет экспорта за границу. В социалистических странах «Жигулей» вообще не хватало - например, в ГДР для получения заветной машины приходилось стоять в очереди более десяти лет.

Многие новинки автомобильной техники в СССР впервые массово проявились на «Жигулях». До ВАЗ-2101 дисковые тормоза устанавливались только на легковые ЗИЛы.В 1972 году на ВАЗ-2103 установили вакуумный усилитель тормозов, тахометр, электрические часы. В 1975 году на «шестерке» появились подголовники передних сидений. В 1980 году ВАЗ-2105 - первые «Жигули» с полностью новыми (кроме крыши) кузовными панелями - двигателем с ременным приводом ГРМ, фарами, совмещенными с габаритными огнями и указателями поворота. Спустя два года появился ВАЗ-2107 с анатомическими сиденьями, оборудованными встроенными подголовниками.

Помимо базового двигателя 1,2 л, версии 1. 3 позже были освобождены; 1,5 и 1,6 литра, различающиеся диаметром и ходом поршня. В 80-е годы на Жигулях появилась пятиступенчатая коробка передач. ВАЗ первым в СССР, хоть и мелкосерийно, выпустил модификации с моновпрыском (ВАЗ-21073) и дизельным (ВАЗ-21045).

Но уже к концу второй декады производства «Лада» на фоне одноклассников выглядела инопланетянином из античной эпохи. В салоне тесновато, мощность двигателя невысока, тормоза слабые.Карбюраторные двигатели не соответствовали все более строгим экологическим нормам. Все это усугублялось снижением качества комплектующих и сборки.

Последняя «Лада-2107» (название «Жигули» незаметно вышла из употребления), производство которой в Тольятти было прекращено этим летом (однако ее, как и ВАЗ-2104, по-прежнему будут собирать в Ижевске для пару лет), сохранил основные черты далеких предков ... Главное отличие: инжекторный мотор 73 л.с.при 5300 об / мин (карбюраторная версия развивала 77 л.с. при 5600 об / мин), что соответствует нормам Евро-3. В остальном это уже не та модель, владельцы которой в начале 80-х были менее удачливы, завистливо вздыхая. В ходе постперестроечных модернизаций и оптимизаций его постепенно упрощали в деталях и далее. В последнее время отличия пятой и седьмой моделей в основном сводились к внешнему оформлению.

МОДИФИКАЦИИ, ПРОТОТИПЫ, РЕДКИЕ

Помимо основных моделей, было выпущено множество модификаций с различными комбинациями двигателей и кузовов.Такое разнообразие было обусловлено, прежде всего, специфическими требованиями зарубежных рынков, где покупатель требовал предложения различных двигателей даже в бюджетном классе.

Кроме того, в небольших количествах выпускались ВАЗ-21073 с центральным впрыском топлива, автомобили с роторными двигателями (в основном для полиции и спецслужб), ВАЗ-21045 с 53-сильным дизелем. На экспорт шли и автомобили с правым рулем, у которых в связи с изменением развесовки (техническое любопытство!) Были усилены передние правые рессоры.

Канадский рынок требовал заметных улучшений - многие помнят «шестерку» со специально разработанными массивными бамперами на газонаполненных амортизаторах.

В 1990-е годы под торговой маркой ВИС («ВАЗинтерСервис») начали выпуск грузовых автомобилей на базе ВАЗ-2105, позже - 2107; Интересное сочетание «пятерки» и собственной «пятки» на базе «Оды» построил Ижевский автомобильный завод.

РОДСТВЕННИКИ ЗА РУБЕЖОМ

В Италии до 1974 г. выпускались FIAT-124 в различных модификациях (в том числе с 70-сильным двигателем верхнего вала, который устанавливался на версию «124 Speciale» - аналог ВАЗ-2103). более 1.5 миллионов копий. До 1972 года выпускался ФИАТ-125 - модель, внешне напоминающая 124-ю, но построенная на платформе старого семейства 1300/1500 с рессорной задней подвеской и увеличенной колесной базой. Последний потомок семейства - FIAT-131, отдаленно похожий на ВАЗ-2105, но с передней подвеской типа MacPherson, выпускался до 1984 года.

Под маркой SEAT аналоги наших Жигулей производились в Испании. В Пиренеях было построено около 900 000 автомобилей модели 124 и ее дальнейшей версии 1430.

Примерно 1,5 миллиона автомобилей FIAT Model 125 было произведено по лицензии в Польше. Выпуск продолжался до 1980 года. Еще больше времени потребовалось, чтобы построить «Полонез», с которым у 125-го было много общих узлов.

Версии 124-го производились также в Южной Корее, Аргентине, Болгарии, Индии («Премьер-118») и Турции. В последнем также были сделаны вариации на тему 131-го, разные версии назывались «Тофаш-Мурат», «Серче», «Шахин», «Доган», «Картал». Их строили до середины 1990-х годов.

ВЕЛИКАЯ ИТАЛЬЯНСКАЯ РЕВОЛЮЦИЯ

Без преувеличения! «Жигули» действительно стали причиной серьезных преобразований в советской промышленности и на протяжении всей жизни.

Еще на стадии подготовки производства на основном заводе и у субподрядчиков пришлось изменить некоторые ГОСТы. Предыдущие не обеспечивали должной точности и качества компонентов, требуемых итальянскими технологиями. На заводах СССР освоены современные узлы и агрегаты. А потребителю досталась необычная машина.

Лада

Лада

Легкий запуск, быстрый и эффективный обогрев салона. Отличная динамика и сильные тормоза. И, самое главное, надежность! Машины не требовали постоянной подтяжки, регулировки, смазки. В первые годы жизни автомобиля приходилось, по сути, только менять масло, иногда проводить простые профилактические операции. Это создало новый тип собственника. Все чаще это были люди далекие от техники, которые не вникали в устройство автомобиля и охотно доверяли его обслуживание и ремонт профессионалам.

Парк частных автомобилей рос беспрецедентными для страны темпами. И вместе с этим проблемы. В крупных городах ощущается нехватка парковок и гаражей (впрочем, это несравнимо с нынешними). Вспомните «Гараж» Эльдара Рязанова: какие страсти бушевали между теми, кто хотел получить дом за недешевый, но дефицитный автомобиль. Комедийный фильм не так далек от жизни, как кажется!

«Жигули» способствовали развитию сети АЗС и СТО.Но рост парка все же опередил возможности последнего. Машины стареют, но на кладбища они совсем не ходят, как планировалось изначально. Срок службы «Жигулей» составлял семь лет. Но их ремонтировали, меняли все - от рычагов подвески и двигателей до крыльев и лонжеронов.

Плановая экономика совершенно не предусматривала такого спроса на запчасти. А потом качество комплектующих стало падать. Даже далекие от техники владельцы с тревогой повторяли непонятные термины: сайлентблоки, трамблер, вкладыши, крышки, распредвал.Последнее стало излюбленной темой на рубеже 1980-х, когда в результате рационализации производства деталь стала выходить из строя даже на практически новых автомобилях.

Запчастей становилось все меньше и меньше, а знакомство в автосервисе было мечтой сотен тысяч советских автомобилистов, по крайней мере тех, кто не умел менять, регулировать, а тем более готовить и красить самостоятельно.

Тогда, уже в перестроечные времена, нехватку запчастей начали компенсировать кооперативы, растущие быстрее грибов.Но многие до сих пор с содроганием вспоминают эти подробности. Началась новая революция, в которой «Жигулям» отнюдь не принадлежит главная роль . ..

СПОРТ И УПРАЖНЕНИЯ

В начале 1970-х «Жигули» участвовали в ралли и кольцевых гонках. Для ВАЗ-2101 с рабочим объемом 1,2 литра на даче был создан отдельный класс, поскольку главный спорткар тех лет «Москвич-412» имел двигатель объемом 1,5 литра.

Спортсмены в «Жигулях» добивались все более серьезных результатов. А в 1975 году С.Брундза и Л. Шувалов, экипаж ВАЗ-2103, стали абсолютными чемпионами СССР. С тех пор на отечественных трассах преобладает ВАЗовская «классика».

Первый международный успех пришел к «копейке» уже в 1971 году, когда тольяттинцы завоевали серебряный кубок ралли «Тур Европы». Заводские гонщики неплохо выступили и в личном зачете. Наиболее яркие достижения 1970-х - начала 1980-х годов связаны с этапами Кубка дружбы социалистических стран (альтернатива капиталистическим чемпионатам).Пилоты «Жигулей» неоднократно побеждали в кубковых ралли и кольцевых гонках.

В середине 1970-х ВАЗы хорошо зарекомендовали себя на престижных ралли, включенных в чемпионат Европы. Анатолий и Галина Козырчиковы заняли 15-е место в общем зачете ралли «1000 озер» 1975 года. Спустя год С. Брундза и А. Гирдаускас заняли шестое место в абсолютном и второе в своем классе на ралли «Акрополис». Это было высшим достижением Lada в соревнованиях такого уровня.

В «Жигулях» приняли участие не только наши спортсмены, но и представители социалистических стран, и даже «дети капитализма», в основном скандинавы.

Гоночные версии «Жигулей» строились как на самом ВАЗе, так и различными спортивными клубами. Из зарубежных доводчиков самой известной стала чехословацкая мастерская «Металекс».

Вершиной спортивной изысканности «классики» стала «Лада-ВФТС», созданная на базе ВАЗ-2105 в Вильнюсе под руководством неоднократного чемпиона СССР Стасиса Брундза. Его двигатель развивал 160 л.с. при 7000 об / мин и 165 Нм при 5500 об / мин. Машины оснащались 4- или 5-ступенчатой ​​кулачковой коробкой передач.

«Классик» выезжал на соревнования еще в 1990-е годы, а в любительских ралли появляется и сейчас.

«Жигули» и «За рулем»

Несомненно, марка ВАЗ побила все рекорды по количеству упоминаний в ZR за всю историю журнала. Уже в 1968 году обложку июньского номера украсила фотография трех предсерийных автомобилей. А осенью редакция объявила конкурс на название новой машины. Получено 54 849 писем! Каких имен там не было! «Новорожец» и «Катюша», «Аргамак», «Директива» и ВИЛ-100 (если кто забыл, в 1970 году в стране широко отмечалось столетие со дня рождения В.И. Ленин). В пятерку лидеров вошли: «Волжанка» (3989 букв), «Дружба» (2878), «Мечта» (2806), «Жигули» (2220) и «Лада» (1752).

С появлением «Жигулей» им в журнале было уделено особое внимание. Читатели с нетерпением ждали очередного репортажа о жизни редакционной «копейки» с номером «00–55 Проба». А в постоянной рубрике «Мы едем на« Жигулях »» мы подробно описали конструкцию и приемы обслуживания, дали советы, как управлять и водить автомобиль, который был беспрецедентно динамичным для наших автомобилистов.

Каждая новая модель, модификация и даже модернизированный агрегат подробно описывалась в журнале со схемами, рисунками и фотографиями. Несколько моделей «Жигулей» после этой первой «копейки» отработали на «За рулем», намотав десятки тысяч километров по Москве и области на дальние дистанции. Например, «шестерки» в 1977 году вместе с «полями» приняли участие в путешествии, повторявшем маршрут знаменитого каракумского забега 1933 года.

В конце ХХ века журнал объявил конкурс «Русский Автомобиль века ».Свое мнение высказали более 80 000 (!) Читателей. Большинство признало таковым первенец ВАЗ - модель 2101 «копейка». И это правильно!

Однако на этом история «Жигулей» и их жизни на страницах ZR не закончилась. И это не закончится, пока не иссякнет интерес к самому массовому отечественному автомобильному семейству. И это произойдет не скоро: по данным ГИБДД, по состоянию на январь 2011 года в России зарегистрировано 6 800 000 автомобилей семейства ВАЗ «Классик». А это ... погоди ... 20,8% от всего автопарка России.

LIFE LINE - «ЖИГУЛИ» В ДАТАХ

Начало строительства завода ВАЗ, испытания ФИАТ-124 в СССР.

Миллионный автомобиль - ВАЗ-2103.

Трехмиллионный автомобиль - ВАЗ-2106.

Четырехмиллионный автомобиль - ВАЗ-2106.

Пятимиллионный автомобиль - ВАЗ-2101.

Шестимиллионный автомобиль - ВАЗ-2105. Окончание выпуска ВАЗ-2101. Всего было выпущено 2 710 930 экземпляров.

1982

Окончание производства ВАЗ-2101, изготовлено 2 710 930 экз.

Восьмимиллионный автомобиль - ВАЗ-2107. Окончание выпуска ВАЗ-2102. Произведено 666 989 экземпляров.

Начало производства ВАЗ-2106 в Сызрани и Ижевске. Читатели ZR называют ВАЗ-2101 русской машиной века.

Окончание выпуска ВАЗ-2106 в г. Тольятти, выпущено 3 946 256 экземпляров. Начало производства дизельного ВАЗ-21045.

Перенос производства ВАЗ-21043 в Ижевск.В Тольятти выпущено около 895 000 экземпляров. Семейство получит серийный инжекторный двигатель мощностью 73 л.с.

Окончание производства ВАЗ-2106 в Ижевске.

Окончание производства ВАЗ-2105. Было выпущено около 2 090 000 экземпляров.

Окончание производства ВАЗ-2107 в Тольятти. Было выпущено около 2 870 000 экземпляров. Выпуск был перенесен в Ижевск.

ЧЕЛОВЕК

В прошлом инженер-испытатель, заместитель начальника испытательного отдела, начальник отдела отделки автомобилей, затем начальник отдела дорожных испытаний и отделки автомобилей.Сейчас он пенсионер, но работает - создает новые методы.

«В 1967 году работал инженером-испытателем на ГАЗе. Примерно в это же время я узнал о ФИАТ-124 и решил перейти на строящийся ВАЗ, чтобы работать именно с этой машиной. Перевод был непростым, так как часть специалистов ГАЗа уже уехала, и больше людей туда отдавать не хотели.

Я стал инженером-испытателем ВАЗа в 1968 году, когда на заводе не было ни одного корпуса, даже Автозаводского района еще не было - чистое поле с несколькими фундаментами.Первой моей самостоятельной работой зимой 1968-1969 гг. Стала организация и проведение сравнительных испытаний ФИАТ-124 и прототипов ВАЗ-2101, еще с небольшими отличиями от «итальянцев».

Мы базировались в гараже горисполкома, а наша «испытательная база» - в соседнем селе Тимофеевка. Мы ездили на десятке машин круглосуточно, в три смены, по итальянской методике Stop and Go, имитирующей жизнь врача: короткая поездка на холодном двигателе и почти часовая парковка.По выходным «доктор выезжал» на 300–350 км, двигаясь с большой по тем временам скоростью. Дороги ледяные, а резина летняя, о шипах тогда и не мечтали.

Именно тогда меня поразила потрясающая по тем временам управляемость и устойчивость машины. У меня был опыт вождения разных моделей Москвичей, Победы, 21 Волги и двадцати четырех прототипов. Понравилась динамика и эффективные тормоза несмотря на отсутствие усилителя. Покорил мощный ТЭН и хороший обдув стекол.В то время, когда «москвичи» ехали с оттаявшими трещинами на лобовом стекле, закутавшись в тёплую одежду, мы развлекались за рулем в куртках и даже в рубашках.

За всю свою историю ВАЗ имел три ключевых автомобиля, давших жизнь целым семействам: ВАЗ-2101, Нива, созданная на узлах и агрегатах той же «классики», и переднеприводная «восьмерка».

У меня особое отношение к "классике". Считаю уникальным для того времени предложение по соотношению цена / качество.Купить Жигули даже на деньги было непросто. Даже сегодня, при огромном разнообразии выбора, «классика» пользуется спросом. Что ж, в моей личной жизни это знаковая машина, определившая мою судьбу. «

В начале 1970-х он был начальником технического отдела механосборочного производства. Ушел с завода« по возрасту »(не приемлет выражение« пенсия ») в 1998 году. Сейчас частный предприниматель, поставляет электрооборудование. комплектующие к главному конвейеру АВТОВАЗа

«Летом 1967 года приехал в Тольятти с ГАЗа.Пыльная нива, в небе поют жаворонки. На трех очень близко растущих тополях есть план еще не существующего растения. Мы, молодые начальники (набирали в менеджеры среднего звена парней не старше тридцати, был лимит директоров - до сорока) еще несуществующего предприятия, слушаем Полякова. Он все прекрасно выражает. И вдруг: первая машина должна сойти с конвейера к 100-летию со дня рождения Ленина! Осталось меньше трех лет, а здесь нет ни одного здания...

Впервые увидел FIAT-124 в США. Ни давать, ни брать консервную банку. Хлипко задевает наши дороги. Чуть позже через наш отдел внесены изменения в двигатель, коробку передач, подвеску, тормоза и другие узлы.

В двигателе самое существенное изменение - перемещение распредвала вверх - было сделано по задумке главного конструктора Соловьева. Сколько копий сломалось из-за этого! Но настоящая битва между FIAT и США запомнилась больше гильзами, в которых принимали участие мы, ВАЗовцы.Итальянцы настаивали на том, чтобы блок цилиндров был чугунным, без амортизаторов - «по проекту». Наши требовали вставить в него гильзы, считая, что отечественный «неправильный» чугун будет интенсивно изнашиваться или изнашивать поршни и кольца. Обе стороны сражались насмерть. Возникла угроза пропуска сроков. Поляков нашел выход: он не стал принимать сторону и решил пойти двумя параллельными путями. Мы даже закупили и установили оборудование для производства рукавов. Но эта площадка осталась невостребованной, так как металлурги смогли найти «правильный» чугун для блока и мотор не нуждался в гильзе.

Услышав слово «классика», большинство автолюбителей в нашей стране вспоминают вовсе не произведения Чехова и Толстого или симфоническую музыку, а семейство автомобилей Волжского автозавода, которое берет свое начало от легендарной «копейки» ВАЗ-2101, выпущен впервые в 1970 году. Заднеприводные малолитражки выпускались до 2012 года и, несмотря на архаичный дизайн, горячо любимы многими автомобилистами на просторах России и стран бывшего социалистического лагеря. Характеристики «Жигулей» вне зависимости от модели очень скромные, а конструкция угловатая и не слишком изощренная, но простота конструкции дает широкие возможности для тюнинга.Давайте рассмотрим наиболее распространенные решения для улучшения стиля и ходовых качеств классики.

What is tuning

Тюнинг автомобиля - это процесс его доработки с целью улучшения характеристик или улучшения его конструкции. Условно можно выделить два направления улучшений:

  • технический тюнинг,
  • стайлинг.

Техническая настройка направлена ​​на улучшение таких характеристик движения автомобиля, как мощность, аэродинамика, управляемость, динамические характеристики, экономичность и безопасность.Для улучшения этих параметров ведутся работы над двигателем, подвеской, коробкой передач, выхлопной и тормозной системами и другими узлами, влияющими на ходовые качества автомобиля.

Стайлинг проводится с целью изменить экстерьер автомобиля и его интерьер, сделать автомобиль уникальным. Улучшения в этой области тюнинга обычно касаются кузовных панелей, колесных дисков, осветительного оборудования и деталей интерьера.

Оба этих подхода применяются к моделям ВАЗ классической линейки, часто их комбинируя.Поэтому на дорогах нашей страны можно встретить как пятерки, семерки и другие измененные до неузнаваемости модели семейства, так и сверхмощные гоночные автомобили, внешне неотличимые от своих угловатых собратьев.

«Копейка», доработанная с помощью спортивного обвеса с большими противотуманками, аэрографией и новыми колесными дисками, выглядит практически как гоночный автомобиль

Стилизация «классика» ВАЗ: внешняя и внутренняя модификации

Многие владельцы «классики» Модели ВАЗ хотят сделать машину неповторимой, а интерьер - более комфортным и ярким, а некоторые просто считают внешний вид своих автомобилей незаконченным.Оба прибегают к визуальному тюнингу, иногда не затрагивая техническую часть. Рассмотрим самые популярные способы улучшения внешнего вида и интерьера «Жигулей».

Тюнинг передней оптики "Жигули"

Передние фары авто часто ассоциируются с глазами автомобиля. часто являются определяющим элементом дизайна, поэтому неудивительно, что чаще всего автолюбители в первую очередь берутся за настройку оптики. В зависимости от модели, задач по настройке и суммы денег, которую владелец готов потратить на улучшение своей машины, существует три типа доработок фар.Рассмотрим их по порядку от самых бюджетных до самых сложных и затратных.

Изменение формы головного светового оборудования путем установки накладок

Этот способ тюнинга фар чаще всего используется владельцами автомобилей ВАЗ-2104, 2105 и 2107. Их прямоугольное осветительное оборудование с плоской поверхностью плафона позволяет легко устанавливать крышки практически любой формы. Тюнинг-комплекты передних фонарей продаются в большинстве отечественных магазинов автозапчастей. Часто автолюбители изготавливают форсунки самостоятельно, ведь для этого нужен только толстый пластик, острая пила и наждачная бумага или напильник.

Насадки крепятся, как правило, с помощью клея непосредственно на крышку фары. При использовании саморезов насадку необходимо установить на кузов автомобиля, чтобы вода не попадала в фару, поэтому этот способ применяется реже.

К выбору клея стоит отнестись внимательно. Он должен быть термостойким, так как фары при длительной эксплуатации могут нагреваться до высоких температур.

Установка ангельских глазков на жигулях

Так называемые ангельские глазки - это более сложный вид тюнинга фар «классика».Чаще всего такую ​​модификацию делают на моделях ВАЗ-2106 и 2103, так как на этих автомобилях светодиодную ленту можно закрепить и снаружи фар. Впрочем, эта модификация довольно часто встречается на других изделиях «классической» линейки. Чтобы установить ангельские глазки на «четверку», «пятерку» или «семерку», необходимо просверлить внутрь абажура отражатель и установить в каждое отверстие диоды. Кроме того, с тыльной стороны размещен ящик для блока диодов и резисторов.

Аналогичным образом можно улучшить заднюю оптику.Светодиоды увеличивают яркость стоп-сигналов, изменяют рисунок задних фонарей и снижают нагрузку на электрическую систему автомобиля.

Все отверстия, просверленные в отражателях для установки диодов, необходимо закрыть герметиком, чтобы вода не попала в фару.

Ксеноновые фары для «классики» ВАЗ

Самая радикальная и дорогая модификация головного света «Жигули» - это установка ксеноновых фар. Ксеноновый свет намного ярче галогенного света, да и пятно от таких фар намного шире.Сам процесс установки прост. Достаточно снять фары, просверлить отверстия в отражателях и установить новые лампы. Однако стартовое оборудование и сами лампы могут быть довольно дорогими.

Видео: тюнинг фар ВАЗ 2106 с линзами

Тюнинг жигулевских окон

Для создания уютной атмосферы в салоне, а также для защиты от яркого солнечного света владельцы Жигулей часто прибегают к тонированию стекол, а также установке решетка на стекле заднего вида.

Тонировка: стиль, комфорт и закон

Тонировка автомобильных стекол, пожалуй, самый распространенный вид тюнинга. Как правило, окна тонируются пленкой. Также есть электротонировка, но ее стоимость измеряется тысячами долларов, поэтому на Жигулях она не используется. Существует несколько типов тонировочной пленки:


Автолюбитель, который собирается тонировать окна своего автомобиля, должен знать правовые нормы, касающиеся уровня затемнения. Основные положения ГОСТ 27902 (светопропускание стекла):

  1. Ветровое стекло не должно терять более 25% светопропускания.
  2. Для передних окон автомобильных дверей потери могут составлять до 30%.
  3. Центральное заднее стекло и боковые стекла задних дверей можно тонировать до 95%.
  4. На фасадных окнах нанесение рисунков и использование перфорированной пленки не допускается.
  5. На передних окнах запрещено использовать тонировочные пленки красного, зеленого, желтого и синего цветов.
Решетка заднего стекла: классика для классики

Решетка на заднем стекле - декоративный элемент, выполненный в духе мощных американских автомобилей семидесятых годов.Помимо чисто эстетических целей, он защищает заднюю часть салона от прямых солнечных лучей, а заднее стекло - от грязи.

Как правило, решетка продается в виде двух отдельных частей и крепится специальным выступом, расположенным по всему периметру детали. Этот выступ необходимо разместить под резиновым уплотнением заднего стекла. Желательно очистить и обезжирить соприкасающиеся поверхности.

Аэродинамические обвесы и спойлеры для «Жигулей»

Если вы хотите кардинально изменить внешний вид своей «классики», без аэродинамического обвеса вам не обойтись.Однако следует понимать, что слово «аэродинамический» по отношению к большинству тюнинговых пакетов для «Жигулей» используется образно. Детали, которые действительно улучшают обтекаемость или увеличивают тягу, встречаются не так часто и обычно стоят довольно больших денег.

Обычно в аэродинамический обвес входят:

  • модифицированный передний бампер с имитацией воздухозаборников и спойлеров;
  • накладки на пороги;
  • Задний бампер (иногда с декоративным диффузором).

Иногда в состав аэрокита входит еще и заднее антикрыло, которое чаще всего крепится к крышке багажника.

Доработка «классического» интерьера

Доработка салона «Жигулей» выглядит наиболее целесообразным направлением стилизации, ведь именно салон автомобиля чаще всего виден водителю и пассажирам. Кроме того, помимо эстетических изменений, можно значительно повысить уровень комфорта, который в базовых комплектациях моделей «классической» линейки невысок.

Звукоизоляция салона

Говоря о комфорте, в первую очередь следует обратить внимание на звукоизоляцию.В заводской комплектации «Жигулей» его практически нет.

Для оклейки салона шумоизоляционным материалом придется снять все сиденья, торпеду, а также обшивку дверей ... В качестве шумоизоляции можно использовать пенофол или специальное покрытие, которое продается в магазинах запчастей.

Передняя панель: замена, доработка и отделка

Передняя панель на автомобилях ВАЗ «классического» семейства может быть модернизирована или заменена целиком. Некоторые владельцы предпочитают устанавливать на свои автомобили торпеды от других моделей ВАЗ, но есть и те, кто решает установить детали от автомобилей других марок.На просторах сети можно найти фотографии «Жигулей» с торпедами от Mitsubishi Galant и Lancer, Nissan Almera и даже Maxima. Особой популярностью в нашей стране пользуется марка BMW, поэтому мастера устанавливают передние панели от большинства старых моделей баварского автопроизводителя на «классику». Естественно, донорские торпеды нужно серьезно переделать и подогнать под салон Жигулей.

Оригинальная лицевая панель может быть обшита кожей или другим материалом. Это довольно сложный процесс.Чтобы новая обшивка выглядела хорошо, материал должен быть идеально подогнан, чтобы он не провисал и не складывался. Сама торпеда должна быть полностью разобрана для обшивки.

Новые устройства часто устанавливаются на стандартную переднюю панель. Готовые приборные блоки к разным моделям «Жигулей» продаются в автомагазинах, но самые креативные автовладельцы делают весы, стрелки и фонари своими руками.

Видео: тюнинг приборной панели ВАЗ 2106
Сиденья: обивка или чехлы

Фирм, занимающихся производством чехлов на автокресла, очень много.В их ассортименте представлены модели практически под любые марки. Более того, многие из этих компаний изготавливают чехлы на заказ. Таким образом, выбрать вариант «классика» не составит труда. Однако в большинстве случаев чехлы - временное решение, они растягиваются и начинают «гулять» по сиденьям.

Если у вас есть навыки кройки и шитья, вы можете самостоятельно обрезать сиденья из материала, который вам подходит. Важно, чтобы ткань, кожа или винил были прочными и устойчивыми к деформации.

Обшивка дверных карт

После замены обивки сидений и передней панели имеет смысл обратить внимание на дверные карты.Как правило, в базовой комплектации они обиты дешевым черным дермантином и некачественным пластиком. Чтобы улучшить эту часть салона, придется снять внутреннюю обшивку двери после снятия подлокотника, ручки открывания внутренней двери и рычага стеклоподъемника.

Установка стеклоподъемников

В процессе тюнинга обшивки дверей можно также установить электрические стеклоподъемники. Монтажные комплекты продаются в магазинах автозапчастей.

Перетяжка потолка

Потолки на «Жигулях» страдают чуть ли не больше, чем другие элементы интерьера.Материал, которым покрывается потолок, часто проседает, рвется или пачкается. Есть два способа натянуть потолок:

  1. Прямая замена обивки. Эта процедура требует удаления дуг, по которым растягивается материал. Во время этой операции можно оклеить потолок дополнительной шумоизоляцией.
  2. Растягивание нового слоя обивки поверх старого. Такой способ подходит, если старый потолок еще не просел.
Замена руля и рычага КПП

Если тюнинг «классики» выполнен в спортивном стиле, есть смысл установить трех- или двухспицевый спортивный руль меньшего диаметра.Для этого нужно снять старый руль, крепления которого находятся под подушкой сигнала. Винты, удерживающие саму подушку, в зависимости от модели, находятся либо под эмблемой, либо на задней части руля.

Крепление рычага КПП также имеет смысл выбирать в соответствии с цветом и стилем внутренней отделки. Некоторые владельцы укорачивают сам рычаг, чтобы уменьшить его ход, но это может привести к снижению эффективности переключения.

Видео: своими руками

Занижение

В последнее время среди юных автолюбителей, которые чаще всего занимаются тюнингом «классика», популярно занижение подвески автомобиля.Делается это исключительно из эстетических соображений и часто приводит к снижению ходовых качеств автомобиля. Это направление благоустройства не рекомендуется жителям тех уголков нашей страны, где качество дорожного покрытия оставляет желать лучшего.

Недооценить "классику" довольно легко. Необходимо разобрать детали передней и задней подвески и обрезать пружины до необходимой длины.

Технический тюнинг «Жигули»: повышаем характеристики

Простота конструкции «Жигули» делает автомобили этого семейства идеальным конструктором, из которого можно собрать быстрый и маневренный автомобиль.А заднеприводная конфигурация позволяет построить настоящий автомобиль для соревнований по дрифту или любительских кольцевых гонок. Однако для серьезного улучшения управляемости, динамики и безопасности Жигулей требуются глубокие доработки. Подумайте, с чего вы можете начать этот процесс.

Как улучшить управляемость и устойчивость «классика»

Несмотря на классическую компоновку (двигатель передний, привод на задние колеса), «Жигули» отличаются посредственной управляемостью. И машины этого семейства не очень хорошо держат дорогу.Исправить эту ситуацию вполне возможно. Для этого нужно уделить внимание тюнингу подвески и тормозов.

Модификация подвески «Жигули»

Стандартная схема настройки «классической» подвески позволяет увеличить ее жесткость и значительно снизить крен. Он состоит из трех этапов:

  1. Установка рессор от «Нивы» (ВАЗ 2121). Пружины отличаются большей жесткостью, но при этом идеально подходят для установки на Жигулях.На этом этапе также необходимо заменить резиновые амортизаторы.
  2. Замена амортизаторов на спорт. Предпочтение следует отдавать газомасляным стойкам. Ассортимент этих агрегатов в магазинах запчастей очень широк.
  3. Установка жестких стабилизаторов поперечной устойчивости.

Модификация подвески не только улучшит управляемость и устойчивость, но и повысит комфорт при управлении «Жигулями».

Настройка тормозной системы

Улучшение тормозов на «Жигулях» стоит сделать, прежде чем браться за повышение мощности и динамических характеристик.Штатные тормоза «классики» никогда не отличались ни экономичностью, ни надежностью, поэтому могут просто не справиться с повышенными скоростями.

Как правило, все «Жигули» оснащались дисковыми передними и барабанными задними тормозами. Процесс улучшения лучше начать с замены задних тормозов. Комплекты для тюнинга тормозов от известных производителей доступны в магазинах запчастей, но цена может быть довольно высокой. Бюджетный вариант - установка вентилируемых дисковых тормозов от ВАЗ-2112.Они намного эффективнее останавливают машину.

Тюнинг задних тормозов сводится к замене барабанных механизмов на дисковые. ВАЗ-2108 может стать донором. Передние тормозные суппорты от «восьмерки» или «девятки» легко адаптировать и установить на «классику», как и задние, но диски нужно покупать отдельно.

Как повысить силовые и динамические характеристики «классики»

Ахиллесова пята «классики» - это ее динамика. Даже самые бюджетные иномарки набирают скорость намного быстрее «Жигулей».Многие владельцы «классических» ВАЗов не готовы с этим мириться. Они прибегают к тюнингу двигателей своих автомобилей, а также к модификации выхлопной системы.

Видео: заряженная «семерка» против суперкаров в соревнованиях по дрэг-рейсингу
Тюнинг двигателя «Жигули»

Владельцам инжекторных «Жигулей» доступен чип-тюнинг. Эта процедура не требует вмешательства в конструкцию двигателя. Изменение характеристик мотора происходит путем корректировки программного обеспечения двигателя. С помощью чип-тюнинга можно изменить уровень насыщения горючей смеси бензином, что, в свою очередь, приводит к изменению параметров мощности и экономичности.

Если на ваших Жигулях карбюраторный двигатель, то чип-тюнинг вам, к сожалению, не доступен. Однако мощность можно увеличить, установив два карбюратора или увеличив диаметр топливных и воздушных жиклеров карбюратора. Эффект от этой модернизации заключается в ускорении подачи топливовоздушной смеси в камеру сгорания.

Если этих улучшений недостаточно, можно использовать следующие методы увеличения мощности двигателя «классика»:

  1. Установка воздушного фильтра нулевого сопротивления увеличит мощность за счет улучшения процесса насыщения горючей смеси воздухом.Производительность двигателя увеличивается без ущерба для эффективности.
  2. Компрессорно-турбинная установка.
  3. Увеличение рабочего объема растачиванием блока цилиндров.
Видео: чип-тюнинг двигателя «семерка»
Тюнинг выхлопной системы

Грамотная доработка жигулевской выхлопной системы позволяет довести прирост мощности до 10 лошадиных сил. Шумопоглощение, экологичность и экономичность машины принесены в жертву повышению производительности.

Уменьшить сопротивление выхлопной системы и тем самым увеличить мощность можно, установив прямоточный выхлоп. Разница между обычным выхлопом и прямоточным потоком заключается в линейном расположении камер глушителя.

Следует понимать, что самодельный прямоток не может принести увеличения мощности ... В этом случае вся суть изменений будет заключаться только в увеличении объема выхлопа. Для большей уверенности в результатах тюнинга лучше всего приобрести прямоточный глушитель, разработанный специалистами для вашей модели автомобиля.

Это правило касается и замены глушителя «штаны». Неправильно подобранная деталь может нарушить работу цилиндров. Однако высококачественный коллектор с низким сопротивлением увеличивает мощность двигателя за счет более эффективного удаления выхлопных газов.

Повышение защищенности «классики»

Если вы серьезно модернизировали свою «классику», сделали ее заметно быстрее и маневреннее, стоит задуматься о повышении уровня безопасности. Это направление тюнинга становится особенно важным, если автомобиль будет использоваться в тех или иных соревнованиях.

Четырехточечные ремни безопасности для водителя и переднего пассажира

Стандартные ремни безопасности имеют трехточечную систему крепления. Они отлично справляются с фиксацией водителя и пассажира при лобовом и боковом ударе, но не удерживают кузов достаточно надежно. Четырехточечные ремни могут спасти людей даже в перевернутой машине. Они соприкасаются с телом на манер погон рюкзака и надежно удерживаются в кресле.

Нижние крепления четырехточечных ремней устанавливаются на нижней части спинок сидений, а верхние - на специальные проушины, которые необходимо установить в полу позади водителя и переднего пассажира или в каркасе безопасности.Обычно это оставляет недостаточно места для ног задним пассажирам, поэтому четырехточечные ремни в основном используются в спортивных модификациях без задних сидений.

Каркас безопасности для «Жигулей»

Каркас безопасности служит для защиты водителя и пассажира от травм при самых серьезных авариях. Большинство гоночных автомобилей оснащены рамами; более того, в большинстве гоночных серий наличие каркаса безопасности является обязательным условием для допуска автомобиля на трассу. В дополнение к своей защитной функции рама может также увеличить жесткость несущей конструкции, что положительно сказывается на управляемости автомобиля.

Есть два типа каркасов безопасности для установки на Жигули:

  1. Сварные. Установлен в кузов методом сварки. Эта конструкция не подлежит разборке.
  2. Болт. Болтовое соединение, обычно крепится к днищу и потолку автомобиля. Надежность и прочность крепления такой рамы несколько ниже, чем у сварной, но для «классики» ее характеристик обычно достаточно.

Тюнинг автомобилей ВАЗ «классической» линейки способен превратить устаревший бюджетный автомобиль в настоящего гоночного монстра или в стильный компактный автомобиль с очень высоким уровнем комфорта.Важно знать, когда остановиться на визуальном тюнинге и грамотно подойти к техническому тюнингу. Модифицируйте свои Жигули со вкусом и интеллектом, тогда результат приятно удивит вас и ваших соседей по дороге.

История АвтоВАЗа началась именно с линейки автомобилей с задним приводом, поэтому их называют ВАЗовыми классиками. Первая модель была скопирована с Fiata 124, ВАЗ 2101. Со временем этот автомобиль стал легендой. В кузове универсал выпускался ВАЗ 2102. После этого был небольшой рестайлинг, и так родилась тройка - ВАЗ 2103.

ВАЗ 2105 и 2104 в кузове универсал отличались от предыдущих моделей внешним видом (стал более квадратным) и переработанным салоном.

«Шестерка» ВАЗ 2106 стала поистине популярной машиной. Повышенная мощность двигателя и улучшенный внешний вид хорошо сказались на продажах этого автомобиля. Впервые фары ближнего и дальнего света были разделены. Так же изменились и задние фонари, ставшие более современными.

Только настоящий фанат ВАЗа сможет с первого взгляда отличить «семерку» ВАЗ 2107 от ВАЗ 2105.Наиболее заметные различия между этими автомобилями - это капот и сиденья. На более поздней модели капот имеет 2 штампованные полосы, а сиденья оснащены подголовниками, что добавляет комфорта этой кабине.

,

Добрый день. В этой статье я расскажу, как поменять сайлентблоки в передних верхних и нижних рычагах на классические. Но сначала я расскажу, почему они выходят из строя и как понять, нужно ли их заменять? Диагностика сайлентблоков передних рычагов.Почему сайлентблоки нужно менять со временем? Причин тому несколько: Со временем резина ...

,

Доброго времени суток уважаемый читатель. После того, как вы вошли на корабль, вы хотите, чтобы задняя ось вашего классического автомобиля снова высохла, без запотевания и капель масла. В этой статье просто рассказывается, как самостоятельно заменить сальник заднего редуктора (в том месте, где входит хвостовик коленвала). И сначала разберем все причины, по которым задний сальник ...

,

Доброго времени суток уважаемый читатель.Процесс замены переднего ступичного подшипника на классический не сложный. При наличии инструментов и свободного времени с этой процедурой справится каждый. Из этой статьи вы узнаете: Как узнать, сломан ли ступичный подшипник? Какую подшипниковую компанию выбрать? Какой инструмент вам нужен? Как заменить ступичный подшипник и как отрегулировать. Признак неисправности ступицы ...

,

Здравствуйте. Со временем в моторчике печки высыхает смазка во втулках, что вызывает скрип, свист или вой.Или печка совсем перестает дуть из-за того, что сгорели обмотки моторчика печки. В этих случаях производится замена мотора печки ВАЗ 2107 и как это сделать, читайте далее. Не рекомендую смазывать втулки мотора печки. эффект ...

,

Здравствуйте. В этот раз напишу о возможных причинах, из-за которых мотор печки на ВАЗ 2107 может не работать. К этим причинам можно отнести и другие классические модели, такие как ВАЗ 2105, 2106, 2101, 2103, 2104. Чтобы проверить все варианты на наличие неисправности, понадобится хотя бы контрольная лампа, а лучше мультиметр.Если узнать, что именно сломалось ...

,

Здравствуйте. Если вы завели машину в сильный мороз или в жаркий летний день, а вентилятор печки на ВАЗ 2114 перестал работать и не дует, не расстраивайтесь, так как эту проблему можно быстро решить, прочитав эту статью. Чтобы разобраться в причинах, по которым может не работать вентилятор печки, давайте сначала взглянем на схему электрического подключения ...

,

Здравствуйте! Рано или поздно у автомобиля начинают возникать проблемы с замком зажигания, такие как прогорание контактной группы, заклинивание замка рулевого управления, либо можно просто потерять ключ или сломать его в личинке.В связи с этим возникает вопрос, как заменить замок зажигания на ВАЗ 2106. Как снять замок зажигания на ВАЗ 2106. Перед ...

«Жигули» 1960-1980-х годов официально называют «классикой», и это, пожалуй, единственный случай в автомобилестроении, когда общепринятое значение слова стало ограниченным и не требует уточнения, какие автомобили обсуждаются.

По сравнению с большинством производителей автомобилей Волжский автомобильный завод (ВАЗ) - относительно молодое предприятие.Его строительство началось в 1967 году и шло невероятными даже по советским меркам темпами. Поскольку уже было принято решение о сотрудничестве с Fiat (первая модель Жигулей была сделана на базе Fiat-124), строительство велось по техническому заданию итальянцев, и с ними был подписан контракт на поставку. основного технологического оборудования и повышения квалификации специалистов. «Жигули» задумывались как народный автомобиль, который при относительно невысокой цене мог сократить невероятные очереди советских граждан, желающих иметь собственный транспорт.

Первые шесть автомобилей ВАЗ-2101 «Жигули» были выпущены 19 апреля 1970 года. Серийное производство «Копеков» началось в августе, и к концу года было выпущено 21 530 единичеков. Первые модели имели четырехцилиндровый двигатель объемом 1198 см³ мощностью 60 л.с. и максимальной скоростью 140 км / ч. Объективно ВАЗ-2101 превосходил другие автомобили советского производства рубежа шестидесятых - семидесятых годов по техническому уровню и качеству, особенно по внутренней отделке, но уступал им по долговечности и ремонтопригодности.ВАЗ-2101 выпускался до 1982 года.

В 1972 году вышла вторая модель Волжского автомобильного завода - ВАЗ-2102 - пятидверный универсал, выпускавшийся до 1985 года. Популярность и известность «лучшего друга лета» Жители »в итоге перешли на ресивер ВАЗ-2102 в лице ВАЗ четвертой модели.

В этом же году началось производство «Трешки» - ВАЗ-2103 (Lada 1500 в экспортном исполнении). Его базовый 72-сильный двигатель позволял развивать скорость 100 км / ч за 17 секунд, что делало модель самой динамичной из массовых советских автомобилей тех лет и сопоставимой по динамике с западными аналогами.За 12 лет выпущено 1 304 899 автомобилей «третьей» модели. Стоит отметить очень интересную модификацию, которую действительно не принимали - ВАЗ-2103 Порше. Вариант ВАЗ-2103 1976 года, предложенный Porsche, без всех хромированных деталей. Долгое время ВАЗ-2103 заслуженно считался комфортным, надежным и динамичным автомобилем, а некоторые ценители марки считают его самой элегантной и стильной моделью ВАЗ в целом.

Самый первый автомобиль ВАЗ-2106 был собран в декабре 1975 года, а 21 февраля 1976 года на третьей линии конвейера началось серийное производство новинки.28 декабря того же года копия этой модели стала трехмиллионным автомобилем, выпущенным Волжским автомобильным заводом, а 3 июня 1978 года. - четыре миллиона. 17 мая 1979 года один из автомобилей ВАЗ-2106, отправленных в Чехословакию, стал миллионным советским автомобилем, поставленным в страны СЭВ. Никто не мог представить себе такую ​​суперпопулярность неотличимой машины, пришедшей на смену третьей модели. Сравнительно мощный двигатель ВАЗ-2106 объемом 1,6 л и мощностью 75 л.с. разрешена максимальная скорость 152 км / ч.Эта модель выпускалась до 2006 года. Всего было выпущено 7 серийных модификаций и 3 нестандартных, одна из которых так называемая «Половина седьмого» - единственный экземпляр, сделанный по специальному заказу кого-то из Политбюро после демонстрация опытного ВАЗ-2107 высшему руководству СССР в 1979 году.

Мелкосерийное производство ВАЗ-2105 началось в октябре 1979 года, полномасштабное развертывание - в январе 1980 года и продолжалось до 30 декабря 2010 года. «Пятерка» стала вторым поколением «Жигулей», оснащенных 1.Карбюраторный двигатель объемом 29 литров мощностью 63,6 л.с. и 4-ступенчатая коробка передач. Было выпущено около 14 модификаций, которые отличались от базовой версии различными двигателями. Среди них можно выделить спортивную LADA 2105 VFTS (LADA-VFTS) - с форсированным двигателем 1,6 л, мощностью 160 л.с. (при 7000 об / мин), 164,8 Нм (при 5500 об / мин)) и прямозубые 4- и 5-ступенчатые коробки передач и ралийный LADA 2105 VIHUR.

В марте 1982 года Волжский автомобильный завод начал производство ВАЗ-2107, ставшего последней моделью из «классики».Седьмая модель базировалась на ВАЗ-2105, но в более роскошном и современном дизайне. 1,6-литровый двигатель с центральной системой впрыска топлива сделал «семерку» самой быстрой из «классических» ВАЗов (максимальная скорость 176 км / ч). Этот автомобиль также является одним из самых продаваемых автомобилей на постсоветском рынке благодаря своей простоте, надежности и, конечно же, невысокой цене. После полного закрытия производства LADA 2107 в России 17 апреля 2012 года эта модель продолжает выпускаться в Египте на предприятии Lada-Egypt.

Серийное производство ВАЗ-2104 («Четверки») было начато на Волжском автозаводе во второй половине 1984 года. За основу была взята модель ВАЗ-2105, отличавшаяся минимальными производственными затратами и максимальной. потребительский эффект. 4-тактный карбюраторный двигатель объемом 1198 куб. См, 58 л.с., распредвал с ременным приводом. Новая модель имеет открывающуюся вверх заднюю дверь и складывающееся заднее сиденье, что позволяет увеличить объем багажного отделения с 375 до 1340 литров.

Именно ВАЗ-2104 завершает производство «классической» линейки Волжского автозавода на базе ижевского производства.Еще можно купить машину у дилеров. В базовую комплектацию, стоимость которой начинается от 200 000 рублей, теперь входит бензиновый инжекторный двигатель рабочим объемом 1600 см³ мощностью 74,5 л.с. в комплекте с механической 5-ступенчатой ​​коробкой передач. ВАЗ-2104 способен развивать максимальную скорость 145 км / ч и разгоняться до 100 км / ч за 17 секунд. Расход 92 бензина должен составлять 7,5 л на 100 км.

Жизнь после окончания школы

В 2002 году Иван Дыховичный снял комедию «Копейка», в которой автомобиль становится машиной времени, отражая жизнь целого поколения.

7 июня 2004 года состоялось торжественное открытие первого и единственного в мире памятника популярному в России автомобилю ВАЗ-2101 «Копейка».

ВАЗ-2101 1971 года выпуска, подготовленный командой CityMotorsport, принял участие в исторической автомобильной гонке, которая прошла на престижной трассе Нюрбургринга 1 октября 2004 года. Соперниками «Копейки» были около 50 легендарных гоночных автомобилей прошлого. Сначала наш соотечественник проигрывал, в основном, из-за малой мощности двигателя, но после того, как пошел дождь, большую роль сыграло искусство управления.В итоге экипаж ВАЗ-2101 занял тридцатую позицию и первое место в классе.

Классика во времени

1972 - начало производства ВАЗ-2102

1972 - начало производства ВАЗ-2103

декабрь 1975 г. - выпуск самого первого ВАЗ-2106 («Шаха» или «Шоха», «шестерка», «шар»)

г.

октябрь 1979 г. 7 лет - первая мелкосерийная партия ВАЗ-2105 («Пятерка» или «Табуретка»)

март 1982 г. - Волжский автомобильный завод приступил к выпуску ВАЗ-2107 («Семерка», «Семера»)

.

Вторая половина 1984 г. - начало производства ВАЗ 2104 («Четверка»)

. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
