Двигатель ВАЗ 2114 инжектор 16 клапанов: характеристика | 🚘Авто Новости Онлайн

25.03.2022

Содержание

Технические характеристики
Немного об устройстве и описание
Обслуживание мотора
Вывод

Двигатель ВАЗ 2114 инжектор — это 16 клапанный двигатель, который устанавливался на ряд автомобилей серии АвтоВАЗ. Имеет повышенные технические характеристики по сравнению с 8-клапанными силовыми агрегатами.

Технические характеристики

На ВАЗ 2114 16v устанавливались два варианта шестнадцати клапанных силовых агрегатов. Так, транспортное средство оснащалось мотором с маркировкой 21124 и 21126. Оба движка обладали высокими параметрами, за что полюбились большинством автолюбителей.

Рассмотрим, какие на ВАЗ 2114 16 клапанная система ГРМ, установленные технические характеристики:

ВАЗ 21124

Наименование Показатель Объем 1,6 литр (1599 см куб) Количество цилиндров 4 Количество клапанов 16 Топливо Бензин Система впрыска Инжектор Мощность 89,1 л. с. Расход топлива 7,0 л/100 км Диаметр цилиндра 82 мм

ВАЗ 21126

Наименование Показатель Объем 1,6 литр (1597 см куб) Количество цилиндров 4 Количество клапанов 16 Топливо Бензин Система впрыска Инжектор Мощность 97,9 л.с. Расход топлива 7,2 л/100 км Диаметр цилиндра 82 мм

Немного об устройстве и описание

Все моторы имели комплектацию механической коробкой передач на 5 ступеней. Газораспределительный механизм имеет ременной привод. Первое и второе поколение транспотных средств (выпуск до 2007 года) оснащались простым бортовым компьютером, который не регулировал работу мотора от датчиков.

В последующем, было решено ставить ЭБУ, которые полностью будут регулировать работоспособность мотора при помощи датчиков контроля и осуществлять регулировку всех проводимых процессов.

Обслуживание мотора

ВАЗ 2114 с 16 клапанным двигателем имеет достаточно простое обслуживание, которое характерно для данного типа силовых агрегатов. Так, движок требует только регулярной смены масла и фильтров, а также замены расходных материалов согласно карты технического обслуживания.

Рассмотрим, как проводится ТО мотора с параметрами 2114 16 клапанная система ГРМ:

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Для мотора характерно заливать полусинтетическое масло с маркировками 5W-30. При нормальном и своевременном обслуживании, ресурс силового агрегата составляет 180 000 км пробега. После этого придётся проводить капитальный ремонт мотора.

Вывод

Двигатель ВАЗ 2114 16 клапанов обладает достаточно высокими характеристиками, но и как любой силовой агрегат АвтоВАЗ имеет низкий ресурс использования. Техническое обслуживание движка необходимо проводить каждые 12-15 тыс. км пробега.

В него входит замена масла и фильтрующего элемента смазки, а также диагностика всех систем. Средний расход горючего двигателем составляет 8-9 литров, но если провести чип-тюнинг можно добиться и 7 литров на 100 км пробега.

Источник

Поделиться в социальных сетях

16 клапанный двигатель ваз 2109.

Что понадобится для такого апгрейда

Мощность мотора такого автомобиля как ВАЗ 2114 может показаться недостаточной для очень многих автолюбителей. Однако это можно исправить.Разбираемся как переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку для блока цилиндров с 16 клапанами, то мощность авто может превзойти все ожидания. Причина этого заключается в том, что цилиндры мотора с подобной головкой блока могут наполняться специальной топливовоздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ для того, чтобы увеличить «силу» своего автомобиля. Так как переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Возникает вопрос и о разнице в мощности автомобилей. К примеру, мощность машины, чей двигатель достигает объёма 1.5 л, а количество лошадиных сил равняется 77, можно существенно улучшить. Если заменить 8-ми клапанную головку на 16-ти клапанную, то она возрастёт до 90 «лошадок»!

Это достаточно большая разница, поэтому следует разобраться в том, что необходимо сделать (и в каком порядке) для улучшения собственного авто.

Особенности разборки двигателя

Первое, что следует сделать, так это как можно аккуратнее разобрать двигатель. Этот элемент авто является самым ценным, поэтому разбирать мотор нужно крайне осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого заниматься разборкой самостоятельно.

Под клапанной крышкой можно обнаружить множество неприятных дефектов, в том числе и плохое состояние валика. Головка блока цилиндров также может выглядеть не лучшим образом, а втулки бывают настолько изношены, что многие удивляются тому, что они ещё работают.

Всё это означает, что после того, как двигатель будет разобран, можно обнаружить массу неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надёжность машины и позволит не беспокоиться, что увеличенная мощность ВАЗа может стать роковым фактором и привести к поломке уже в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надёжностью и достаточно долговечны.

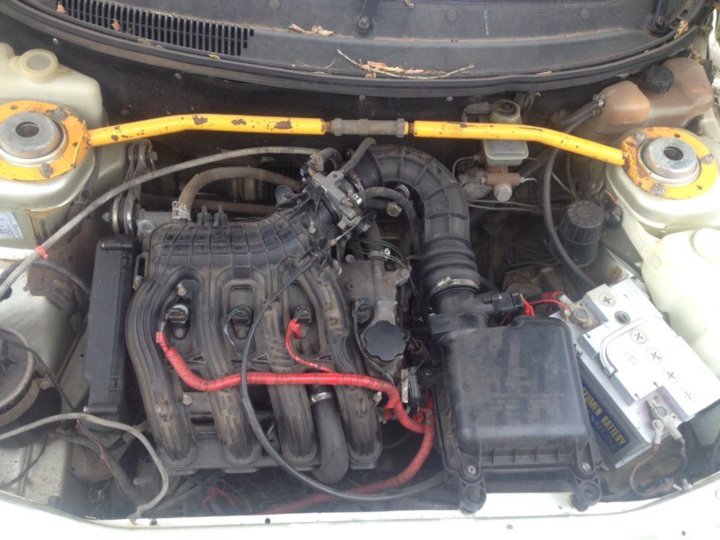

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, следует разобрать двигатель. Стоит предупредить, что многие детали придётся заменить.

К таковым относятся:

трубка тосола;
масляный насос;

масляный картер;
различные датчики;
коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже по тексту метод действительно поможет сделать автомобиль ещё более мощным, чем раньше.

Переделка двигателя ваз 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

Во время процесса по улучшению двигателя необходимо заняться модификацией болтов. Они используются для того, чтобы закрепить 16-ти клапанную головку. Для модернизации мотора ВАЗа нет нужды менять блок цилиндра, однако головку поменять всё равно необходимо. Для того, чтобы каждый болт надёжно вошёл в отверстие крепления головки, следует подогнать его не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, тоже нуждаются в доработке. Они должны идеально подходить под размер болтов. Если этого не сделать, то уровень надёжности двигателя существенно снизится.

После этого следует поменять:

- cперва поршни;

а затем и шатуны.

Шатуны ваз 2114

Делать это необходимо во время сборки цилиндров.

Теперь пришёл черёд доработки и подгонки проводки.

Важно увидеть разницу в строении 16-ти клапанных поршней от 8-ми клапанных. Кроме этого, расположение датчиков у них тоже различается. Это означает, что может возникнуть необходимость удлинить проводку.

После того, как двигатель будет собран, нужно доработать проводку. Если автовладелец не хотел бы получить лишние финансовые расходы, то ему нужно оставить модуль зажигания, после чего подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переделать 8 клапанный двигатель на 16 клапанный Особенности установки

Болты визуально могут очень сильно отличаться друг от друга, однако пугаться не стоит. Нужно использовать модифицированные болты.

Подобные болты обладают следующими характеристиками:

Диаметр равен 8-ми клапанному болту;
Длина равняется 16-ти клапанному.

Для того, чтобы облегчить прохождение этих болтов в отверстие, следует их заранее рассверлить. Если установить модифицированные болты по всем правилам и как можно более аккуратно, то надёжности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда владельцу авто кажется, что он не способен выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам, обладающим достаточным опытом работы. Они точно сделают всё правильно и так, как надо.

Дополнительный вариант увеличить мощность авто заключается в тюнинговании выпускного коллектора.

Это отличный способ для того, чтобы ещё чуть-чуть увеличить показатель мощности своего автотранспорта.

Полезное видео

Дополнительную информацию вы сможете получить из видео ниже:

После окончания установки следует обратиться к квалифицированному специалисту, который сможет произвести грамотную настройку блока управления мотора, после чего установит на ЭБУ специальную программу.

Объектом переделки явлвяется карбюраторный двигатель модификации 21083 от вазовских моделей 2108, 2109, 21099. Основной целью является превращение в 16-клапанный инжекторный путем установки главного блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на который была установлена 16-клапанная головка, показали большую разницу в поведении машины сравнительно с обычной для нее системой питания. На небольших оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора двигателем больших оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается такой же, как с карбюраторным двигателем на третьей.

На ровной прямой дороге двигатель легко достигает оборотов 5 тыс. об/мин, что производит незабываемое впечатление на многих водителей.

Что понадобится для такого апгрейда?

ГБЦ 16V,
укомплектованная коллекторами и ресивером,
датчик детонации,
дроссельный патрубок, имеющий датчик положения дроссельной заслонки, регулятор холостого хода,
ДМРВ,
приемная труба выхлопной системы с ДК,
термостат с датчиком,
оба ролика,
шкивы распредвала,
датчик фаз,
крышка газораспределительного механизма,
комплект проводки,
контроллер,
полностью укомплектованные топливопровод и бензобак,
указатель и датчик уровня масла,
датчик положения КВ,

рампа с комплектом форсунок,
поршни с кольцами и пальцами,
генератор с кронштейнами и натяжителем,
шкив коленвала,
шатуны,
привод генератора,
корпус масляного насоса с отливом для датчика положения КВ,
выхлопная система в комплекте.

Порядок выполнения работ

Все операции могут быть выполнены и без снятия блока, однако намного удобнее будет работать, если снять .

Снимается головка блока, все топливные трубки, штатный бензобак, полностью демонтируется , убирается термостат, генератор, все ремни и шкивы.
Отсоединяются патрубки системы охлаждения. Некоторые из них могут быть использованы, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
Снимается поддон. Старые поршни и шатуны заменяются поршнями под плавающие пальцы от 12-й модели и «десяточными» шатунами. Такая замена обусловлена тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.

Масляный насос заменяется на другой, на крышке которого имеется отлив для ДПКВ. Конечно, можно заменить только крышку, но ее невозможно снять без мощного шестигранника.
Устанавливаются новые патрубки системы охлаждения. Рекомендуется замена всего комплекта, это рационально и недорого, хотя можно и оставить некоторые старые патрубки. В датчике, включающем вентилятор, необходимость отпадает.
Производится подготовка к монтажу 16-клапанной головки. Не смотря на то, что расположение крепежей совпадает, все-таки придется укоротить болты от предыдущей головки, а в новой отверстия необходимо рассверлить сверлом х12.
Топливная магистраль устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.

Топливный бак устанавливается на место и подсоединяется к магистралям. Устанавливается проводка к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старые.
Чтобы новую проводку не удлинять, можно в процессе ее монтажа в стенке моторного отсека вырезать отверстие как в ВАЗ-2110.
В блоке высверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
Устанавливается помпа от ВАЗ-2112.
для вентиляции картера заменяется новым от ВАЗ-2112, он приобретается в комплекте с масляным щупом.
Монтируется головка, при этом старая прокладка заменяется новой, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего в местах сопряжений нужно убрать все выступы, а по каналах пройтись шарошкой для уменьшения внутри них сопротивления.

Термостат устанавливается от инжекторного двигателя «Самары» — 21082.
Подсоединяются патрубки системы охлаждения.
Монтируются задняя крышка механизма газораспределения, шкивы и ролики от модели 2112. Ремень устанавливается по меткам, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь набор продается в комплекте.
Все датчики устанавливаются на место. Температурный датчик остается старый, а для термостата необходимо купить новый, предназначенный для инжекторного двигателя. Другие датчики также необходимо купить новые. Как их устанавливать, а также описание особенностей их установки можно найти в специальной литературе.
Клапанная крышка монтируется на герметик. Ставится на место модуль зажигания, ресивер, провода, дроссель и гофра. Далее монтируется проводка ко всем датчикам. На место устанавливается воздушный фильтр, устанавливается трос привода дросселя от 21103.

Монтируется выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется купить новые.
Подсоединяется проводка к замку и приборной панели. Заливается масло, заполняется система охлаждения, бак заправляется бензином.

Но прежде чем начинать такую переделку, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборках можно найти готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе узаконивания такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель на автомобиль считается не более, как обычной запчастью.

Большинство владельцев «девятки» знает, что можно установить 16-клапанный двигатель на ВАЗ 2109, тем самым улучшив ходовые характеристики своей машины на высоких оборотах коленвала. Стоит ли это делать, и как воплотить задумку в жизнь?

Зачем ставить новый силовой агрегат?

Установка нового движка может пригодиться тем автомобилистам, которые хотят улучшить свою устаревшую машину. Многим отечественным автолюбителям известно, что «девятка» имеет довольно неплохие ходовые характеристики, требует немного бензина и вообще не так прихотлива в уходе, как иномарки, поэтому часто ее тюнингуют. Замена движка с 8 кл на более продвинутую модель имеет свои преимущества:

Повышение мощности.
Улучшение ходовых характеристик на высоких оборотах.
Эффективное использование топлива за счет инжекторной системы.
Более стабильная работа силового агрегата.
Не требуется постоянная подгонка клапанов.

Но есть и недостатки:

Для замены в своем гараже нужно много деталей и инструментов.
На низких оборотах двигатель на 16 кл немного хуже, чем его 8-клапанный аналог.

Здесь присутствует два варианта замены:

Установка целого движка от 2112 модели. В этом случае понадобится заменить не так много деталей, но стоимость целого движка может оттолкнуть от этой мысли.
Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый движок

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей схожи между собой. Также понадобятся топливная труба подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-ой модели. Далее проводятся такие работы:

Демонтируем старый силовой агрегат, отключаем все патрубки и электронику. Для того чтобы извлечь и поставить движок, необходим кран для удобства, поскольку весь узел увесистый. Это основная проблема в гараже.
Когда двигатель убран, можно установить новый в посадочное место. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Проверьте еще натяжение ремней.
Дальше нужно заменить всю топливную систему: бак, бензонасос, топливные магистрали.
Отличная замена для бака «девятки» — аналог от 2112. По размерам детали совпадают, а вот устройство у них разное, что не является препятствием для установки.
Для топливных магистралей нужно брать медные трубки, которые лучше гнутся.
Теперь можно заняться проводкой инжектора. Если «девятка» выпуска 2002 г и моложе, то особых проблем с подсоединением проводов не будет, а для старых моделей придется проделывать новые отверстия вручную.
Нужно установить абсорбер и фильтр бензина. Обычно их размещают под днищем и крепят шпильками.
Ставим датчики, меняем проводку на ту, которая подходит по длине.
С установкой генератора придется попотеть, поскольку родные крепления не подходят. Подыщите подходящие, замените — можете устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
В стартере придется поменять бендикс с 12 на 9 зубьев.
Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Подгонка помогает все детали поставить на место.

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление, вместе с двигателем создают силовой агрегат, который образует единый блок и закреплен в моторном отсеке.
16 клапанный двигатель ВАЗ 2109, по сравнению с 8 клапанным, отличается лучшей тягой при достижении им больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16 ти клапанный двигатель на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на авто ВАЗ 2109

На автомобиле ВАЗ 2109 установлен четырехрядный, четырехтактный, бензиновый двигатель:

Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
Шестнадцатиклапанный имеет два распределительных вала. Цилиндры работают в таком порядке: 1 – 3 – 4 – 2, от шкива коленвала выполняется отсчет.
Фазированный распределительный впрыск – система питания агрегата.
Управляет двигателем контроллер.
Большая часть устройств имеет нейтрализатор отработавших газов.
На двигателе справа расположены: приводы распредвалов, и генератора.
Слева – термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
Сзади – масляный фильтр, коллектор выпускной, датчик расположения коленчатого вала.
Спереди – впускной коллектор, с форсунками топливная рампа, датчик детонации, щуп для уровня масла, генератор, шланг вентиляции картера, датчик фаз.
Сверху, под крышкой из пластика, находятся: ресивер, свечи и провода высоковольтные.
Блок цилиндров изготовлен из чугуна методом литья.
Цилиндры расточены в блоке, имеют номинальный диаметр равный 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
Маркировка класса цилиндра производится латинскими буквами, снизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметров на диаметр.
К блоку цилиндров специальными болтами в нижней части крепятся, со съемными крышками, пять опор подшипников. Крышки не взаимозаменяемы, специально замаркированы на наружной поверхности.
От осевого перемещения коленчатый вал предохраняет установка упорных полуколец в гнезда на средней опоре. Со стороны шкива коленвала установлено полукольцо из стали и алюминия, сзади такой элемент изготовлен из металлокерамики.
Одно полукольцо или оба меняются при увеличении осевого зазора коленвала более чем 0,35 миллиметра.
Вкладыши шатунных и коренных подшипников изготовлены сталеалюминиевыми, тонкостенными. На опорах пятой, четвертой, второй и первой верхние коренные вкладыши БЦ имеют на внутренней поверхности канавки.
Канавки отсутствуют на нижних коренных вкладышах, верхнем вкладыше на третьей опоре и шатунных вкладышах.
На авто ВАЗ 2109 с 16 клапанным двигателем коленвал изготавливается из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Имеет восемь противовесов, которые отлиты заодно с валами.
Масло к шатунным шейкам подается от коренных через, просверленные в коленчатом валу каналы, которые закрыты заглушками.
На коленвалу впереди смонтирован зубчатый шкив привода распредвала. К нему подсоединяется , он же служит демпфером для крутящих колебаний коленвала.
Сзади на коленвалу закреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
Из алюминия изготовлены поршни. В продольном разрезе сечение юбки поршня конической формы, в поперечном разрезе имеет овальную форму.
На внешней поверхности вверху выполнены три канавки, для установки поршневых колец. Для нижнего маслосъемного кольца в канавке выполнены отверстия, через них масло со стенок цилиндра направляется к поршневому пальцу.
На днище поршня выбита стрелка, которая при установке детали должна направляться в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется, без его расточки, устанавливать новый поршень. Может оказаться, что в новом поршне под верхнее кольцо проточка будет немного выше, чем в прежнем, что приведет к поломке кольца о «ступеньку», которая образуется вверху при износе цилиндра.

Два верхних поршневых кольца являются компрессионными.
Они не допускают прорыв в картер двигателя газов, и способствуют отводу от поршня тепла к цилиндру:

На устанавливается общая для четырех цилиндров головка. Изготавливается из алюминиевого сплава. Между головкой и блоком монтируется прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя прокладку нужно заменить.

Все три детали: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

С обеих сторон головки в верхней части расположены по пять опор, для установки распредвалов.
16 клапанный двигатель на ВАЗ 2109 имеет два распределительных вала. На каждом из них находятся по восемь кулачков.
В цилиндре пара соседних кулачков одновременно открывает два клапана. Во вращение распредвалы приводятся от коленвала зубчатым ремнем.
Опорный ролик находится под шкивом впускного распредвала, а натяжной — под выпускным. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
Для сборки узла на приводных шестернях существуют установочные метки: на шкиве коленвала она должна совпадать с меткой, имеющейся на корпусе насоса масляного, а метки на шкивах распредвалов с метками привода распредвалов расположенных на его передней крышке.
В головку цилиндра запрессованы металлокерамические седла и латунные направляющие втулки клапанов. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на впускных втулках.
От загрязнений отверстия предохраняют маслоотражательные колпачки, выполняются детали из маслостойкой резины.
V-образно в два ряда расположены стальные клапаны. Выпускной клапан имеет головку, изготовленную из жаропрочной стали.
В действие их приводят гидротолкатели от кулачков распредвалов. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя, позволяет корпусу гидротолкателя проворачиваться вокруг своей оси.
За счет этого он равномерно изнашивается. Работа гидротолкателей производится при постоянной подаче под давлением масла.
Обеспечивается это каналом, расположенным в ГЦ, который имеет обратный шариковый клапан, предотвращающим, после остановки двигателя, слив из каналов масла и каналами, подводящими масло к шейкам распредвалов, расположенных внизу корпуса подшипников.

Совет: Гидротолкатели очень чувствительны к чистоте и качеству масла. Механические примеси их могут быстро вывести со строя, что сопровождается излишним шумом и интенсивным износом кулачков распредвалов. Неисправный гидротолкатель нужно менять, он ремонту не подлежит.

Клапан закрывается под действием одной пружины. На шайбу она опирается нижним концом, и на тарелку, которая удерживается двумя сухарями – верхним.
Снаружи сложенные сухари выполнены в форме усеченного конуса, внутри – три упорных буртика, которые входят в, имеющиеся на стержне клапана, проточки.
На авто ВАЗ 2109 16 клапанный двигатель снабжен комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и опоры распредвалов смазываются под давлением.
На стенки цилиндров, затем к пальцам и , кулачкам распредвалов, толкателям, на днище поршней и стержням клапанов масло подается разбрызгиванием. Самотеком смазываются остальные узлы двигателя.
На передней стенке БЦ установлен масляный насос. Здесь же расположены шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленвала установлена ведущая шестерня.
В крышке ГЦ расположен маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель авто ВАЗ 2109 в 16 клапанный инжекторный

При переоборудовании карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении авто. Даже ухудшение некоторых характеристик мотора до достижения им 2000 об/мин, компенсируется заметным улучшением тяги на больших оборотах. Н 5000 об/мин двигатель легко выходит на ровной прямой дороге.
Для выполнения работ понадобятся:

Головка блока цилиндров V16, которая укомплектована ресивером и коллекторами.
Дроссельный патрубок, в котором имеется датчик, контролирующий, в каком положении находится дроссельная заслонка.
Датчик детонации.
Регулятор холостого хода.
Штаны с датчиком кислорода.
Ролики.
Датчик, указывающий массовый расход воздуха.
Термостат с датчиком.
Шкивы.
Крышка механизма распределения газа.
Датчик фаз.
Проводка высоковольтная.
Проводка на форсунки и под капот.
Бензобак в сборе.
Указатель уровня масла.
Магистрали и трубки для подачи топлива.
Генератор.
Рампа с форсунками.
Контроллер VS 5.1…-42
Датчик расположения коленвала.
Датчик скорости.
Проводка к бензонасосу.
Кронштейн для генератора.
Устройство для натяжения ремня.
Шатуны.
Шкив коленвала и генератора.
Кольца и пальцы.
Поршни.
Паук.
Датчик уровня масла.
Корпус маслонасоса, вместе с отливом под ДПКВ.

Совет: Хотя все работы можно выполнять, не снимая блок, но для удобства лучше двигатель снять.

Инструкция по проведению работ включает:

Снимается ГБ, бензобак, топливные трубки.
Производится демонтаж всей системы зажигания.
Убираются генератор, термостат и все ремни и шкивы.
Устанавливается новый бензобак с бензонасосом. Фото его представлено ниже.

Отсоединяются патрубки, предназначенные для системы охлаждения. Несмотря на то, что часть из них и можно использовать, но цена изделий небольшая, поэтому лучше все заменить.
Снимается поддон.
Устанавливаются новые поршни и шатуны (под плавающие пальцы). Эта замена нужна потому, что старые имеют меньшую степень сжатия. К тому же, у них нет специальных выемок, которые нужны для клапанов новой ГБЦ.
Меняется маслонасос на устройство, имеющее отлив для ДПКВ на крышке.

Меняются патрубки для всей системы охлаждения.
Выполняются подготовительные работы для установки 16 – ти клапанной головки. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно рассверлить до 12 миллиметров, а болты от старой головки сделать короче.
Топливные магистрали нужно взять от модели автомобиля с инжекторным двигателем. Они устанавливаются на имеющиеся штатные места.
К магистралям подсоединяется топливный бак, после установки его на место.
Выполняется проводка к топливному насосу от блока управления.
Старыми остаются провода для датчика, показывающего уровень топлива.

Совет: Новую проводку можно не удлинять, а в стенке моторного отсека вырезать дополнительное отверстие.

Сверлится отверстие для установки датчика детонации, нарезается резьба М8.
Меняется помпа.
Устанавливается новый сапун для вентиляции картера, который приобретается одновременно с масляным щупом.

Монтируется новая головка.

Совет: Перед этим нужно подготовить коллекторы и головку. Убрать все выступы, где сопрягались детали, и обработать их шарошкой. Это уменьшит сопротивление внутри конструкции.

Устанавливается термостат от авто с инжекторным двигателем.
Подсоединяются для охлаждающей жидкости патрубки.
Монтируется задняя крышка устройства для газораспределения, ролики, шкивы.
Устанавливается по меткам ремень.
Монтируется с приводом генератор. Ставятся кронштейн, верхний натяжитель, болт генератора. Все элементы приобретаются в комплекте.

При установке нового генератора затягиваются болтами два нижних отверстия от прежнего устройства, верхнее отверстие остается свободным.
Под верхний натяжитель используется от старого один болт и один новый, для которого на блоке отверстие есть.
Устанавливаются все датчики: на крышке маслонасоса – ДПКВ, возле шкива впускного распределителя вала – датчик фаз, в блоке – , а в блоке и термостате – датчик температур, остается старым датчик в головке и датчик давления масла, в термостате устанавливается новый от инжекторной модели.
На герметик ставится крышка клапанов.
Выставляется модуль зажигания, дроссель, ресивер, гофра, свечные провода. Прокладывается проводка к датчикам.
Ставятся воздушный фильтр, новый тросик.
Устанавливается новый паук, резонатор. Остаться старым может глушитель.
Заливаются масло, охлаждающая жидкость, бензин.
Подключается проводка в салоне к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16 ти клапанным двигателем инжекторного типа хорошо видно на видео. После проведения всех работ под капотом будет стоять совершенно другой, приятного вида движок авто ВАЗ 2109.

Карбюратор на 16 клапанный двигатель.

Мощность двигателя такого автомобиля, как ВАЗ 2114, очень многим автолюбителям может показаться недостаточной. Однако это можно исправить. Думаем как переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля. Так переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Есть вопрос о разнице в мощности автомобиля. Например, мощность машины, объем двигателя которой достигает 1,5 л, а количество лошадиных сил равняется 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то увеличится до 9-ти.0 «кони»!

Это довольно большая разница, поэтому стоит разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.
