«Газель» — пожалуй, самый массовый в России грузовик малого класса. Эти машины встречаются на улицах каждый день. Мало кто помнит, но первые «Газели» шли с моторами и КПП от обычной «Волги». В таком виде «Газель» производилась в период с 1995 по 2002 гг. включительно. Это был двигатель Заволжского моторного завода, получивший маркировку ЗМЗ-402. Какие он имеет характеристики и особенности? Узнаем в нашей сегодняшней статье.

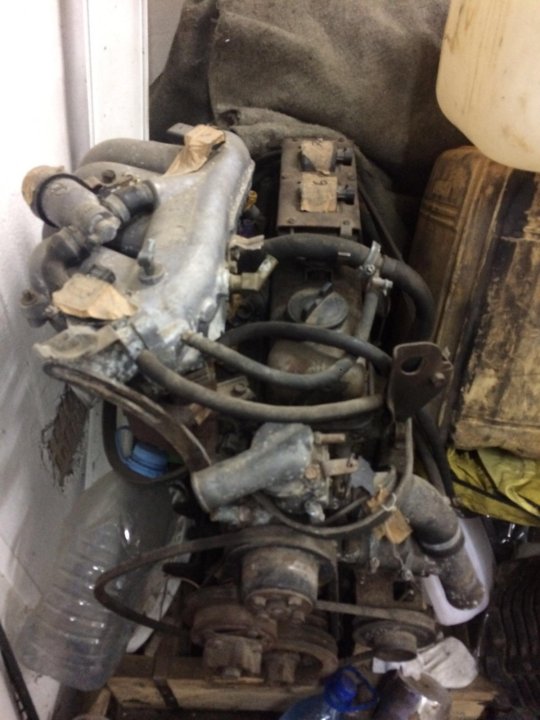

Описание

Двигатель ЗМЗ-402 – один из самых массовых, которые когда-либо выпускались в Заволжье. Этот мотор имеет алюминиевый блок с «мокрыми» чугунными гильзами. Распределительный вал находится внизу. Данный агрегат выпускался серийно с 1981 по 2006 гг. Изначально 402 двигатель для «Газели» не предусматривался. Это был модернизированный мотор 24Д, который ставится на советскую «Волгу». Среди существенных отличий 402-го мотора стоит отметить измененный выпускной коллектор, иной подъем распредвала (он стал выше на 0,5 миллиметра) и масляный насос. В остальном ЗМЗ-402 был копией мотора 24Д – двигателя из 50-х. О проблемах ДВС мы расскажем позже. Кстати, схема двигателя «Газели» (402 ЗМЗ) есть на фото в нашей статье.

Технические характеристики

Итак, ЗМЗ-402 – это бензиновый рядный четырехцилиндровый мотор с рабочим объемом в 2440 кубических сантиметров. Агрегат имеет простейшую карбюраторную систему питания с механическим бензонасосом.Система ГРМ – восьмиклапанная, с цепным приводом от коленчатого вала. 402 двигатель «Газели» имеет 92-миллиметровый ход поршня. Диаметр цилиндров – тоже 92 миллиметра, ввиду чего мотор имел малую степень сжатия и компрессию. В норме данный параметр составлял 8,2 килограмм на кубический сантиметр. Критическим считался показатель в 6,7 килограмм. Наряду с низкой степенью сжатия, 402 двигатель «Газели» отличался малой мощностью. Максимальная мощность, которая достигалась при 4,5 тысячах оборотов – 100 лошадиных сил. Крутящий момент – 182 Нм при 2,5 тысячах оборотов. И если для «Волги» этого параметра еще было достаточно, то для «Газели» уже нет. Машина была чувствительная к малейшим перегрузам. Восьмиградусные подъемы казались для нее настоящим испытанием. Рекомендуемое производителем масло – 5w30-15w40. При замене необходимо лить до шести литров. Регламент замены масла – десять тысяч километров. Но автомобилисты рекомендуют это делать раньше, на восьми тысячах.

Карбюратор на «Газели» с 402 двигателем

Что касается системы питания, здесь использовался отечественный карбюратор «Пекар» модели К151. Это штатный элемент, коим укомплектовывались все 402-е двигатели. «Газель» не стала тому исключением. Как показывает себя К151 в деле? Как отмечают отзывы владельцев, «Пекар» – не самый лучший карбюратор. На «Газели» с 402 двигателем хорошо ведет себя «Солекс». Он не имеет, таких минусов, как «Пекар»:

• Расход топлива. С карбюратором К151 «Газель» тратила порядка 25 литров бензина, причем 92-го. Установка «Солекса» позволяет снизить данный параметр примерно на четверть.
• Работа двигателя. Как не пытались настраивать «Пекар» автомобилисты, мотор все равно работал неустойчиво. На холостых плавали обороты, при разгоне ощущались провалы. На «Солексе» таких проблем нет.
• Ресурс. К151 обладает малым ресурсом. Через 50 тысяч километров он приходил в негодность. Причем К151 не подлежал ремонту – попытки установить ремкомплект были тщетными. Мотор работал еще хуже. Кстати, К151 мог выйти из строя и раньше. Известная болезнь – заклинивание заслонки вторичной камеры. «Солекс» имеет вдвое больший ресурс и легко поддается ремонту.

Клапана

Как мы уже отметили ранее, ЗМЗ-402 – это восьмиклапанный мотор, поэтому в системе ГРМ только один распределительный вал. Среди частых проблем – необходимость в регулировке клапанов. На «Газели» с 402 двигателем она должна производиться каждые 30 тысяч километров. Причем зазоры подстраиваются строго под каждый тип топлива. Производитель заявляет, что тепловой зазор на обеих клапанах (впускном и выпускном) должны быть 0,4 миллиметра.Но как показывает практика, для нормальной работы мотора нужны другие настройки. Регулировка клапанов на «Газели» с 402 двигателем под 92-й бензин должна производиться следующим образом. Для впускных клапанов зазор составляет 0,30 миллиметра, для выпускных – 0,25. А вот для езды на 76-м бензине нужно увеличить данный параметр до 0,44 миллиметров. Что касается большинства «Газелей» из 90-х, которые эксплуатируются сегодня, они ездят на пропан-бутане. Под это топливо свой тепловой зазор – 0,35 миллиметра. Именно с такими характеристиками машина будет приемистой и тяговитой.

Система охлаждения

Любой двигатель внутреннего сгорания нуждается в охлаждении. Не стал исключением и двигатель 402 «Газели». Система охлаждения двигателя данной модели – жидкостного типа, с принудительной циркуляцией от помпы. Схема СОД представлена в нашей статье.Устройство данной системы на всех «Газелях» одинаковое. Единственное – на модификациях «микроавтобус» установлены два отопителя и дополнительный электронасос. В конструкцию СОД входит:

• Термостат.
• Расширительный бачок.
• Радиатор.
• Вентилятор, приводящийся в действие от коленчатого вала.
• Датчик температуры охлаждающей жидкости.
• Ремень (для привода вентилятора).
• Салонный радиатор.
• Водяной насос.
• Байпасный клапан.
• Электронасос системы отопления.

В качестве охлаждающей жидкости производитель рекомендует использовать Тосол А-40. Также мотор работает и на чистой дистиллированной воде. Однако ее нельзя использовать в зимний период времени.

Ниже мы рассмотрим наиболее важные элементы системы охлаждения 402 двигателя «Газели».

Термостат

СОД состоит из двух кругов – малого и большого. По первому жидкость циркулирует до того момента, как мотор прогреется. Как только температура достигнет заданной отметки (обычно 70-80 градусов), тосол движется по большому кругу. Для чего нужен термостат? Именно он управляет регулировкой и подает жидкость по определенному контуру в зависимости от ее температуры. Что касается неисправностей термостата на 402-м моторе, зачастую случается клин элемента в закрытом виде. Ввиду этого мотор начинает перегреваться, поскольку жидкость циркулирует только по малому кругу, минуя основной радиатор.

Помпа

Иное ее название – водяной насос. Данный механизм обеспечивает циркуляцию тосола в системе охлаждения. Работает деталь от коленчатого вала. Чем выше его обороты, тем сильнее раскручивается крыльчатка насоса.Среди неисправностей помпы на 402-м моторе стоит отметить вой подшипника. В таком случае насос разбирается и меняется вал в сборе с подшипником. Также в негодность приходит сальник, шкив и крыльчатка.

Вентилятор и радиатор

С завода на «Газель» с 402-м мотором ставится трехрядный медный радиатор. Он достаточно выносливый и служит очень долго. Но со временем (особенно при использовании некачественной охлаждающей жидкости) начинается внутренняя коррозия металла. Из-за этого ухудшается теплоотвод и сильно греется двигатель. Также коррозия приводит к течи тосола. Что касается вентилятора, он шестилопастной и установлен на шкиву коленчатого вала. Вращается элемент с такой же частотой, что и сам вал. Работает вентилятор постоянно, из-за чего 402-й мотор не может нормально нагреться зимой.

Элементы отопления

Сюда входят:

• Салонный радиатор.
• Вентилятор отопителя с электрическим моторчиком.
• Соединительные патрубки.
• Элементы управления печкой с тросовым приводом.

Часто обрывается трос, что перекрывает клапан на печку. Из-за этого она греет как летом, так и зимой. Сам радиатор и вентилятор служат относительно долго.

Водяная рубашка и патрубки

Первая находится в самом блоке цилиндров, а также в ГБЦ. Принцип работы водяной рубашки простой. Холодный тосол, что идет от радиатора, попадает в каналы блока и забирает часть тепла. Далее жидкость снова попадает на радиатор и охлаждается. Среди неисправностей рубашки стоит отметить засор каналов и внутреннюю коррозию. Опять же, виновником сей проблемы является некачественная охлаждающая жидкость.

Генератор «Газели» (402 двигатель)

Немного расскажем о навесном оборудовании. Двигатель ЗМЗ-402 комплектуется 65-амперным генератором модели 1631.3701. Это трехфазный синхронный генератор со встроенным выпрямителем на кремниевых диодах. Приводится в действие он посредством ремня от шкива коленвала. Ротор вращается на шариковых подшипниках, что находятся в крышках. Стоит отметить, что смазка на вал ротора заложена на весь его срок службы. Внутри задней крышки имеется выпрямительный блок, что регулирует напряжение. Выпрямитель состоит из шести диодов, что установлены в подковообразные пластины. Данный генератор может выдавать ток от 12 до 14 Вольт. В статоре – две трехфазные обмотки, подключенные друг другу параллельно. Охлаждение – воздушного типа, через окна в крышке.Для возбуждения на роторе генератора находится обмотка. Ее выводы идут на два медных контакта, что соединяются с кольцами вала ротора. Питание подается через угольные щетки. Среди проблем данного генератора владельцы выделяют малую мощность. Для полноценной эксплуатации необходимо минимум 80 Ампер-часов. Также часто из строя выходят щетки генератора и «шоколадка» (регулятор напряжения).

Ресурс

Ремонт двигателю 402 «Газели» понадобится не раньше, чем через 200 тысяч километров. Для коммерческого автомобиля это не большой срок. Мотор может «капиталиться» до четырех раз. А чтобы ремонт двигателю «Газели» не понадобился долгое время, нужно вовремя менять в нем масло и не перегревать мотор.Также следует выставить правильное зажигание. На «Газеле» с 402 двигателем он выставляется на трамблере. Настройка угла опережения зажигания позволит сохранить клапана от прогара и увеличить приемистость мотора.

В заключение

Итак, мы выяснили, что собой представляет двигатель ЗМЗ-402. Конструкция данного мотора весьма устарела, ввиду чего возникают частые поломки с ним. Поэтому владельцы старых «Газелей» устанавливают вместо него более современные, 405 и 406 моторы. При таком же расходе они выдают намного больше мощности и крутящего момента. А поломки с ними случаются гораздо реже.

ЗМЗ 402 — двигатель ГАЗ 3110 2.4 литра

Технические характеристики 2.4-литрового бензинового двигателя ЗМЗ 402, надежность, ресурс, отзывы, проблемы и расход топлива.

2.4-литровый двигатель ЗМЗ 402 собирали на Заволжском заводе с 1981 по 2006 год и ставили на ряд популярных моделей отечественных автопроизводителей, таких как ГАЗ, УАЗ или ЕрАЗ. Силовой агрегат существовал в версии под 76-ой бензин с пониженной до 6.7 степенью сжатия.

К этой серии также относят двс: 405, 406, 409 и ПРО.

Содержание:

• Характеристики
• Расход
• Применение
• Поломки

Технические характеристики мотора ЗМЗ-402 2.

4 литра

Точный объем	2445 см³
Система питания	карбюратор
Мощность двс	100 л.с.
Крутящий момент	182 Нм
Блок цилиндров	алюминиевый R4
Головка блока	алюминиевая 8v
Диаметр цилиндра	92 мм
Ход поршня	92 мм
Степень сжатия	8.2

Особенности двс	нет
Гидрокомпенсаторы	нет
Привод ГРМ	шестерня
Фазорегулятор	нет
Турбонаддув	нет
Какое масло лить	6.0 литра 10W-40
Тип топлива	АИ-92
Экологический класс	ЕВРО 0
Примерный ресурс	200 000 км

Расход топлива ЗМЗ 402

На примере ГАЗ 3110 2000 года с механической коробкой передач:

Город	13. 0 литра
Трасса	9.2 литра
Смешанный	11.3 литра

На какие автомобили ставили двигатель ЗМЗ 402

ГАЗ

2410	1985 — 1992
3102	1981 — 2003
31029	1992 — 1997
3110	1997 — 2004
Volga 31105	2003 — 2006
Газель	1994 — 2003

УАЗ

452	1981 — 1997
469	1981 — 2005

Недостатки, поломки и проблемы ЗМЗ 402

Мотор очень шумный, склонен к дерганью и вибрациям в силу своей конструкции

Слабым местом двигателя считается вечно текущий задний сальник коленвала

Агрегат часто перегревается и виной качество изготовления системы охлаждения

Так как гидрокомпенсаторов нет, приходится раз в 15 000 км регулировать клапана

Невысоким ресурсом тут обладает карбюратор и компоненты системы зажигания

Дополнительные материалы

Ремкомплект топливного насоса 402 двигатель Б9В-1106800 к а/м ГАЗ-24

24-1106055

#24-1106055
Крышка

222529-П29

#222529-П29
Винт M6-6gx25

51А-1106026

№51А-1106026
Корпус клапана

252134-П2

№252134-П2

Шайба 6Т ОСТ 37. 001.115-75

51А-1106027

№51А-1106027
Пружина

298353-П21

#298353-П21
Соединение, труба

51А-1106023

№51А-1106023
Тарелка клапана

13-1106058

#13-1106058
Прокладка крышки насоса

13-1106022-Б

№13-1106022-Б
Клапан топливного насоса

51А-1106045

№51А-1106045
Фильтр бензонасоса в сборе

222525-П29

#222525-П29

Винт М6-6гх16 ОСТ 37. 001.128-96

252134-П2

#252134-П2
Шайба 6Т ОСТ 37.001.115-75

51А-1106018

№51А-1106018
Головка насоса

250763-П29

#250763-П29
Гайка М5

252133-П2

№252133-П2
Шайба 5Т ОСТ 37. 001.115-75

51А-1106147

№51А-1106147
Шайба диафрагмы верхняя

13-1106170

#13-1106170
Прокладка топливного насоса

13-1106142

#13-1106142
Мембрана топливного насоса

24-1106010

51А-1106146

№51А-1106146
Шайба нижняя

252155-П2

№252155-П2
Шайба 8Л ОСТ 37. 001.115-75

51А-1106144

№51А-1106144
Стержень мембранный

2-П29

#2-П29
Болт

51А-1106149

№51А-1106149
Шайба атмосферостойкая

13-1106124

#13-1106124
Втулка рычага

51А-1106150

№51А-1106150
Пружина

24-1106108

#24-1106108
Рычаг

51А-1106153

№51А-1106153
Держатель

51А-1106103

№51А-1106103
Шинная проволока

51А-1106154

№51А-1106154
Уплотнение тяги диафрагмы

258000-П2

№258000-П2
Штифт, шплинт

51А-1106156

№51А-1106156
Шайба рычага топливного насоса верхняя

21-1106128

#21-1106128
Валик рычага топливного насоса

51АЮ-1106118

№51АЮ-1106118
Пружина

51А-1106158

№51А-1106158
Шайба упорная

51А-1106095

№51А-1106095
Валик ручного привода бензонасоса с рычагом в сборе

51АЮ-1106175

#51АЮ-1106175
Пружина

51А-1106100

№51А-1106100
Уплотнение

24-1106094

#24-1106094
Корпус

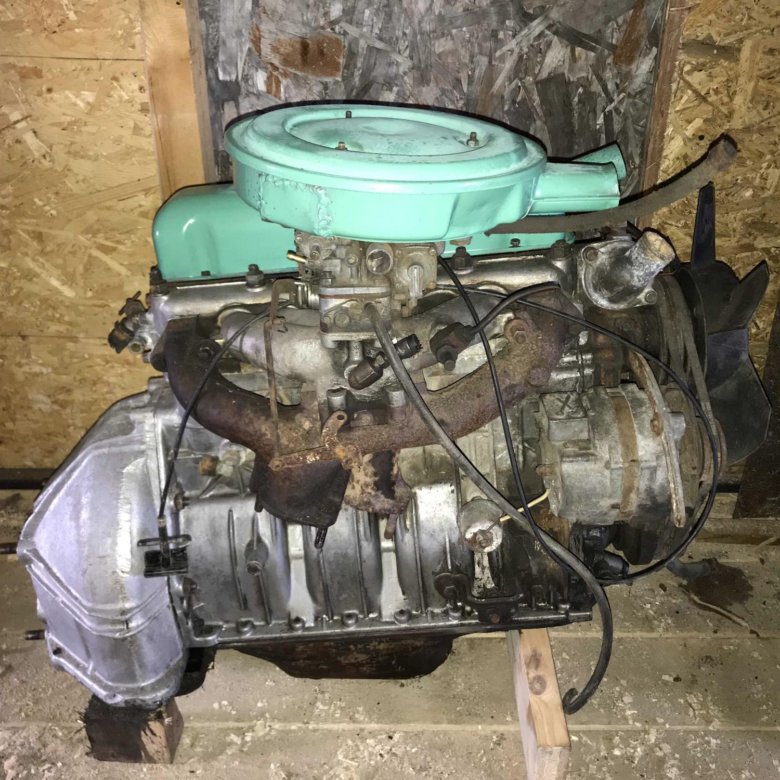

Конструкция двигателя ЗМЗ-402

Двигатели ЗМЗ-402 устанавливаются на автомобили Волга, УАЗ, Газель

Двигатели хорошо зарекомендовали себя в процессе эксплуатации

Неприхотлив и легко ремонтируется, в гаражных условиях.

Рядные четырехцилиндровые двигатели с карбюраторами и бесконтактной системой зажигания.

Оба похожи по конструкции, но двигатель мод. 4021 деформирован.

Рис. 1. Тип двигателей мод. 402 и 4021 слева

Рис. 2. Тип двигателей мод. 402 и 4021 с правой стороны

Рис. 3. Поперечное сечение двигателей мод. 402 и 4021

Блок цилиндров отлит из алюминиевого сплава. В него вставлены гильзы цилиндров, отлитые из износостойкого чугуна.

В нижней части блока выполнены пять коренных подшипниковых опор.

Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя шпильками.

Крышки подшипников обрабатываются вместе с блоком, поэтому они не взаимозаменяемы.

Крышка первого подшипника выточена по торцам вместе с блоком для установки двух упорных шайб для ограничения осевого перемещения коленчатого вала.

На крышках 2-го, 3-го и 4-го подшипников выбиты их порядковые номера.

На переднем конце блока крепится крышка привода ГРМ, отлитая из алюминиевого сплава, в которую вставляется буртик коленчатого вала.

Корпус сцепления крепится к заднему концу блока.

Масляный картер крепится к блоку снизу, ГБЦ крепится сверху.

Головка блока отлита из алюминиевого сплава. Он имеет вертикально установленные впускной и выпускной клапаны.

Клапаны приводятся в действие распределительным валом, расположенным в блоке цилиндров, через толкатели, тяги и коромысла.

Ось коромысел устанавливается в головке блока на стойках. Седла и направляющие клапанов установлены в головке блока с большим натягом.

Камеры сгорания выполнены в нижней части головки блока.

Головки блока цилиндров мод. 402 и 4021 отличаются объемом и высотой камеры сгорания.

Высота головки блока цилиндров мод. 402 равно 94,4 мм, мод. 4021 — 98 мм.

Вверху головка блока закрыта крышкой, штампованной из листовой стали.

Поршни отлиты из алюминиевого сплава, дно поршня плоское.

Для правильной установки поршня в цилиндре на боковой стенке возле бобышки под поршневым пальцем отлита надпись «Передняя».

Поршень устанавливается в цилиндр таким образом, чтобы эта надпись была обращена к передней части двигателя.

Каждый поршень имеет два компрессионных кольца и одно маслосъемное кольцо. Верхнее компрессионное кольцо отлито из ковкого чугуна.

Рабочая поверхность этого кольца покрыта слоем хрома для повышения износостойкости. Рабочая поверхность нижнего компрессионного кольца,

, отлита из серого чугуна, покрыта слоем олова, что улучшает его приработку.

На внутренней поверхности этого кольца имеется канавка. Кольцо следует устанавливать этой канавкой до дна поршня.

Маслосъемное кольцо состоит из четырех элементов: двух стальных дисков и двух расширителей, осевого и радиального.

Рабочая поверхность дисков покрыта слоем хрома. Поршень крепится к шатуну с помощью поршневого пальца «плавающего» типа, т. е. палец не закреплен ни в поршне, ни в шатуне.

Палец удерживается от перемещения двумя пружинными стопорными кольцами, установленными в канавках бобышек поршня.

Шатуны из кованой стали с двутавровым сечением. В верхний конец шатуна запрессована втулка из оловянной бронзы.

Нижний конец шатуна с крышкой, которая крепится двумя болтами. Гайки шатунных болтов стопорятся герметиком Унигерм-9.

Крышки шатунов обрабатываются вместе с шатуном, поэтому их нельзя перемещать с одного шатуна на другой.

Номера цилиндров выбиты на шатунах и крышках шатунов.

В стержне шатуна у нижней головки имеется отверстие для смазки зеркала цилиндра.

Это отверстие должно быть направлено вправо, в сторону от распределительного вала.

Масса поршней в сборе с шатуном не должна отличаться более чем на 12 г для разных цилиндров. В нижней головке шатуна установлены тонкостенные шатунные вкладыши.

Коленчатый вал отлит из ковкого чугуна. Вал удерживается от осевого перемещения упорными шайбами, установленными на передней шейке.

На заднем конце вала имеется гнездо для установки шарикоподшипника первичного вала коробки передач. К заднему концу коленчатого вала четырьмя болтами крепится отлитый из серого чугуна маховик.

Причина неисправности (Устранение)

Двигатель не заводится

Бедная смесь (хлопает в карбюраторе):

— засорился сетчатый фильтр карбюратора, топливный насос или фильтр тонкой очистки топлива

Промывка фильтр в неэтилированном бензине и продуть его сжатым воздухом

— порвана диафрагма или нарушена герметичность клапанов топливного насоса

Заменить диафрагму или клапаны

— вода в поддоне или замерзла топливная магистраль

Подогреть поддон или топливопровод горячей водой

— забит топливопровод

Продуть топливопровод

— воздушная заслонка карбюратора не закрывается полностью;

Регулировка привода воздушной заслонки

— забиты жиклер: основной топливный и холостого хода;

Промыть неэтилированным бензином и продуть форсунки сжатым воздухом

— ослабло крепление карбюратора к впускному патрубку или впускного патрубка к ГБЦ;

Подтянуть крепеж, при необходимости заменить прокладки

— низкий уровень топлива в поплавковой камере карбюратора

Отрегулировать уровень топлива, см. статью Регулировка карбюратора К-151

— клапан EGR заедает в открытом положении позиция

Заменить клапан рециркуляции

Богатая горючая смесь (хлопает в глушителе при запуске двигателя):

– не полностью открывается заслонка карбюратора;

Регулировка привода воздушной заслонки

— нарушена герметичность клапана подачи топлива;

Заменить уплотнение клапана

— нарушена герметичность поплавка;

Ремонт поплавка или замена поплавка

— забиты воздушные жиклеры дозирующих систем;

Промыть форсунки неэтилированным бензином и продуть сжатым воздухом

— нарушена регулировка винта качества смеси;

Отрегулировать нужный состав смеси

— Слишком высокий уровень топлива в поплавковой камере карбюратора

Отрегулировать уровень топлива

Двигатель не заводится в мороз:

— Не закрывается воздушная заслонка

Отрегулировать привод воздушной заслонки

Двигатель работает хаотично на холостом ходу

— Высокий или низкий уровень топлива в поплавковой камере карбюратора

Отрегулировать уровень топлива

— Неправильный холостой ход

Отрегулировать нужный состав смеси

— Большое количество воды в поддоне фильтра тонкой очистки топлива и топливном баке

Слить отстой из фильтра и бака

— Неправильная регулировка привод клапанов

Регулировка зазоров клапанов

— Ослабло крепление карбюратора, впускной трубы, газопровода

Подтянуть крепеж, при необходимости заменить прокладки

Повышенная токсичность выхлопных газов

— Богатая горючая смесь

См. «Двигатель не заводится (Богатая смесь)»

— Нарушена регулировка зазоров в приводе клапанов

3 9036 Отрегулировать зазоры клапанов

Двигатель не развивает полную мощность и не имеет достаточной приемистости:

— Неисправен ускорительный насос карбюратора

Проверить подачу насоса, заменить поврежденные детали

— Низкий уровень топлива в поплавковой камере карбюратора

Регулировать уровень топлива

— Регулировка зазоров в приводе клапана сломана

Регулировка зазоров клапанов

— Карбюраторные трибуны

См. «Двигатель не заводится (бедная смесь)»

— Засорен элемент воздушного фильтра

Заменить фильтрующий элемент

— Нарушена регулировка зазоров в приводе клапана

Регулировка зазоров клапанов: статья — Регулировка зазоров клапанов ЗМЗ-402

— Положение заслонок «Зима-Лето» не соответствует сезону

Установка заслонок по сезону

Повышенный расход топлива

— Бедная или богатая горючая смесь

См. «Двигатель не заводится»

— Засорен элемент воздушного фильтра

Заменить фильтрующий элемент

— Неправильная настройка переключателя начального зажигания

Регулировка начального угла опережения зажигания: артикул — Регулировка угла опережения зажигания ЗМЗ-402

— Неисправен вакуумный корректор распределителя зажигания

Заменить вакуумный корректор или распределитель нарушена система

Восстановить герметичность

— Повышенное сопротивление движению автомобиля

Проверить и отрегулировать тормозную систему, ступичные подшипники, давление в шинах

Перегрев двигателя

— неисправный термостат

Заменить термостат

— Слабое натяжение вентиляционного и водяного насоса.

— Бедная горючая смесь

См. «Двигатель не заводится (бедная смесь)»

— Сильное загрязнение радиатора

Промыть систему охлаждения, промыть радиатор струей воды

— Повышенное сопротивление движению автомобиля

Проверка и регулировка тормозной системы, ступичных подшипников, давления в шинах

— Неисправен водяной насос

Заменить насос

— Двигатель продолжает работать после включения зажигания выкл.
