Характеристика электронного блока управления двигателем: понятие, задачи » Авто центр ру

Ни один современный автомобиль не может функционировать без ЭБУ. Электронный блок управления двигателем, по сути, является «мозгом» транспортного средства, позволяя наиболее оптимальным образом осуществлять процедуру управления двигателем. В этой статье мы подробно разберем вопрос устройства, принципа работы ЭБУ, покажем фото и видео.

Описание ЭБУ

Для начала разберемся с тем, что такое ЭБУ, где он может стоять в машине и для чего нужно это устройство. Ниже приведены фото девайса. В первую очередь рассмотрим основные функции, который выполняет этот девайс.

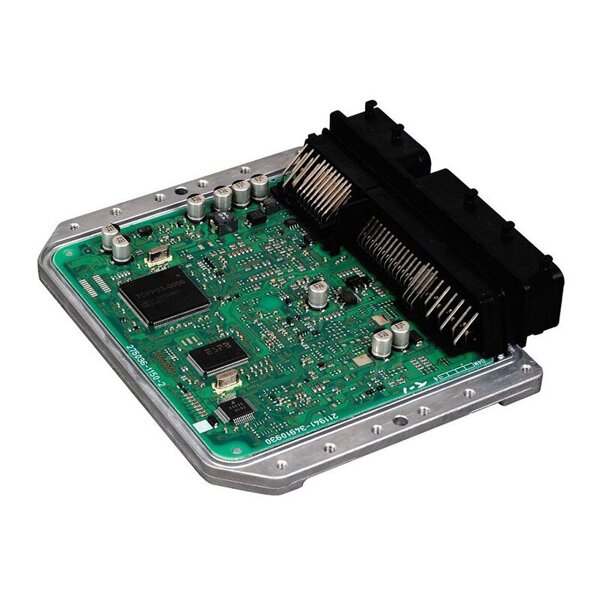

Плата блока управления

Функции

Электронный блок управления двигателем предназначен для приема поступающих импульсов и их обработки, а также дальнейшего перенаправления сигналов на всевозможные регуляторы и датчики. Информация, которую принимает электронная система управления двигателем, обрабатывается по определенному алгоритму. Впоследствии ЭБУ двигателя создает необходимые команды для составляющих компонентов исполнительного типа.

Благодаря тому, что в транспортном средстве имеется электронный блок управления двигателем, система позволяет оптимизировать основные параметры работы мотора, а именно:

• контролировать показатель крутящего момента;
• оптимизировать мощность ДВС для оптимальной работы;
• производить контроль состава отработанных газов;
• оптимизировать расход топлива.

Эти функции являются одними из наиболее основных, но в зависимости от модели блок может быть дополнен другими функциями. Кроме того, именно блок управления двигателем позволяет осуществить диагностику большинства систем транспортного средства при выявлении поломок. Если вы заметили, что на приборной панели загорелась лампочка CHECK, это свидетельствует о том, что в работе тех или иных систем ЭБУ зафиксировал ошибку. Чтобы получить точную информацию о неисправности, необходимо произвести диагностику блока и считать полученные коды неисправностей. Контрольная лампа системы управления двигателем позволяет вовремя выявить поломку и исправить проблему.

Диагностика ЭБУ компьютером

Где находится блок управления двигателем? Устройство стоит, как видно по фото, в торпеде автомобиля. На большинстве транспортных средств его расположение именно такое, в частности, ЭБУ стоит посредине, внутри центральной консоли. Следует отметить, что вопреки распространенному мнению, электронное управление двигателем не позволяет защитить авто от угона и кражи. Чтобы защитить авто от угона, необходимо применять дополнительные меры безопасности, о которых мы расскажем позже.

Компоненты

Из каких же элементов состоит электронное устройство для управления автомобильным ДВС:

• программное обеспечение;
• аппаратное обеспечение.

Непосредственно само программное обеспечение состоит из нескольких модулей вычислительного типа:

1. Контрольный. Данный компонент изначально настроен на диагностику, проверку и инспектирование исходящих импульсов. Кроме того, контрольный модуль позволяет корректировать сигнал, если это нужно. Следует отметить, что контрольный компонент программного обеспечения при необходимости сможет даже заглушить двигатель.
2. Функциональный. Основным предназначением функционального модуля является получение импульсов, которые поступают от различных регуляторов и датчиков. После получения сигнала функциональный модуль осуществляет его обработку, в дальнейшем формируя необходимые команды для оборудования и устройств исполнительного типа.

Схема взаимодействия блока с системами

Что касается аппаратного обеспечения, то в его состав входят различные электронные компоненты — микропроцессоры, платы и т.д. Установленный в ЭБУ аналогово-цифровой преобразователь позволяет ловить аналоговые импульсы, поступающие на устройство от различных регуляторов. В дальнейшем этот преобразователь переводить сигналы в цифровой формат, на который, собственно, и ориентирован основной микропроцессор.

В том случае, если есть необходимость в обратном преобразовании сигналов, которые исходят от процессора, то элемент преобразует и их.

Помимо этого, на блок поступают и другие сигналы импульсного типа, проходящие сначала через преобразователь, который переводит их формат в цифровой.

Защита ЭБУ в автомобиле от угона заключается в установке специального резервуара или сейфа, который не позволит злоумышленнику подключиться к двигателю. Взаимозаменяемость ЭБУ — это, конечно, хорошо, ведь в случае поломки устройства автовладелец всегда сможет заменить его на новое. Однако из-за этого же у преступника есть возможность отключить автомобильный блок и установить свой собственный, который позволит обойти систему от угона авто.

Лампа Check, которой управляет ЭБУ

Принцип работы

Что касается принципа работы, то схема ЭБУ позволяет осуществлять прием импульсов от регуляторов, которых в общей сложности может быть не один десяток:

• это сигналы о расходе воздуха;
• параметры, поступающие с кислородного датчика;
• данные о положении и частоте вращения коленвала;
• импульсы о неровности трассы и т. п.

Кроме того, что блок осуществляет обработку импульсов, он также отправляет их к различным приборам:

1. На зажигание автомобиля. В зависимости от типа мотора, это может быть как одна, так и несколько катушек. Как известно, предназначение зажигания заключается в своевременной подаче искры от свечи на цилиндры ДВС.
2. Диодный индикатор на панели приборов — этот элемент предназначен для выдачи сообщений водителю и наличии ошибок. Ошибки могут касаться не только мотора, но и ЭБУ.
3. На форсунки мотора, позволяющие произвести впрыск горючей смеси в цилиндры агрегата. В данном случае частота изменения объема смеси может изменяться, поскольку это зависит от разных условий. Основную роль в данном случае играют характеристики форсунок, в частности, как они реагируют на изменения команд от блока, а также скорость их работы.
4. Тестеры. Благодаря тестерам автовладелец может подключиться к блоку управления и произвести диагностику составляющих мотора (автор видео — VideoMix).

Плюсы и минусы электронного блока управления двигателем

Начнем с плюсов:

1. Блок позволяет оптимизировать динамические параметры транспортного средства.
2. Понижение расхода воздуха.
3. Простота запуска двигателя.
4. При использовании блока у водителя отпадает необходимость регулировки параметров ДВС вручную.
5. В теории благодаря использованию ЭБУ возможно добиться повышения параметров экологической чистоты.

Что касается недостатков:

1. Сами блоки достаточно дорогие по своей стоимости. Если устройство сломается, отремонтировать его, вероятнее всего, не получится, необходимо будет только осуществлять замену.
2. Для диагностики состояния работы мотора и других систем авто необходимо специальное оборудование, стоимость которого довольно высокая. Кроме того, для этого необходимо обладать определенными навыками.
3. Для правильной работы устройства цепь электропитания должна быть наиболее надежной.
4. В автомобиль всегда нужно заправлять только качественное топливо.

Видео «Что такое ЭБУ и как произвести его замену»

Подробная инструкция по замене устройства приведена на видео (автор видео — Avto-Blogger).

Извините, в настоящее время нет доступных опросов.

Блок управления двигателем

Блок управления двигателем — главный мозговой центр автомобиля

Двигатель

Современные автомобили отличаются от автомобилей 40- и 50-летней давности примерно так же, как человек отличается от динозавра или мамонта: они намного меньше «едят» и у них лучше развит «мозг». Внедрение компьютерного управления позволило довести работу многих агрегатов, в том числе, и двигателя, до совершенства.

История компьютерного управления двигателем

Над задачей своевременной подачи в цилиндр необходимого количества топлива, находящегося в оптимальном соотношении с воздухом, работали конструкторы всех без исключения компаний — производителей автомобилей. С момента появления первого автомобиля и до конца 70-х все их усилия были направлены на усовершенствования механической дозирующей системы — карбюратора. Карбюратор был единственным возможным дозирующим устройством для бензиновых двигателей в течение десятилетий, и альтернатива появилась лишь в 80-е годы ХХ века.

Одной из первых инжекторных систем «Caproni-Fuscaldo» был оснащен Alfa Romeo 6C2500 в середине 50-х годов

 За счет появления дешевых микропроцессоров управляемые компьютером инжекторные системы питания завоевали рынок, очень быстро вытеснив карбюраторы. Внедрение автоматики происходило не сразу – сначала в виде системы контроля за уровнем кислорода в отработавших газах, затем для коррекции работы механического инжектора. Результат был настолько убедительным, что электронные микросхемы вскоре полностью взяли все функции по управлению работой двигателя.

Развитие программного обеспечения для блоков управления

Первые программы, под управлением которых работали блоки управления двигателем (которые также принято называть ECU от англ. Engine control unit), были весьма примитивными. Получая информацию от датчиков частоты вращения коленвала, положения дроссельной заслонки и степени разрежения во впускном коллекторе, процессор «приготавливал» смесь топлива с воздухом в оптимальной пропорции – 1 к 14. Именно такая пропорция дает наиболее удачный компромисс полноты сгорания и отдачи мощности. После введения экологических стандартов чистоты выхлопных газов (Евро1 − Евро5) требования к системам управления двигателем и к пропорциям смесеобразования несколько изменились – смесь ради снижения уровня выбросов пришлось «обеднить» (1 к 15 и выше).

«Идеальный» состав топливной смеси называют стехиометрическим. В этом слове два греческих корня — «элемент» и «измеряю»

Современные блоки управления двигателем не только способны регулировать подачу топлива и состав выхлопных газов, но и управлять системой зажигания, регулировать температуру охлаждающей жидкости и другие параметры двигателя. Кроме того, современный блок управления  двигателем обменивается информацией с другими электронными контроллерами, создавая единую систему электронного управления – локальную сеть внутри автомобиля под названием CAN (Controller area network).

Как это работает?

Блок управления двигателем представляет собой вычислительное устройство, основной задачей которого является обработка информации, поступающей от входных датчиков, и основанная на этой информации подача управляющих команд различным системам двигателя. Конструктивно блок управления включает в себя аппаратное («железо») и программное обеспечение. Центральной частью аппаратного обеспечения является процессор. К нему стекаются данные со всех датчиков двигателя, и именно в нем происходит их обработка и анализ. К информации, традиционно поступающей от датчиков (например, положение и частота вращения коленчатого вала, расход воздуха и пр.), добавилась данные о скорости автомобиля, содержании кислорода в выхлопных газах (лямбда-зонд), неровности дороги, запрос на включение кондиционера и многие другие  сигналы, оптимизирующие рабочие процессы двигателя. Количество датчиков на теперешних машинах может составлять 20 и более.

Блок управления двигателем многих современных моделей автомобилей соединен с другими контроллерами по беспроводной сети Bluetooth OBD2 Wireless Canbus

Программное обеспечение необходимо для проведения вычислений, обработки сигналов и формирование управляющих и корректирующих воздействий на системы двигателя. Отличительная черта современных блоков управления – это возможность их перепрограммирования. Это позволило уйти от жестких рамок, задаваемых заводской программой, и открыть широкий путь для тюнинга двигателя – например, установки турбокомпрессора, интеркулера, оборудования для использования альтернативных видов топлива и многого другого.

Чип-тюнинг (изменение программы блока управления двигателем) позволяет настроить двигатель под конкретные задачи, скажем, увеличить его мощность в ущерб экономичности или наоборот, увеличить тягу на низких или высоких оборотах.

Преимущества и недостатки

Оснащение автомобилей блоками управления двигателем значительно улучшило их технические характеристики. В первую очередь это отразилось на уменьшении расхода топлива и улучшении динамических и мощностных характеристик. Кроме того, упростился запуск двигателя, так как блок управления отлично адаптируется под сложные режимы работы (такие как холостой ход или прогрев двигателя). В связи с автоматической настройкой блока управления под разные режимы эксплуатации, также отпала необходимость ручной регулировки системы впрыска – процесса, о котором с содроганием вспоминает каждый владелец карбюраторного автомобиля. Наконец, поддержание оптимального состава смеси позволяет снизить количество несгоревших углеводородов в выхлопе и, соответственно, повысить его экологичность.

Есть у электронных систем управления двигателем и недостатки. В первую очередь к ним относится относительно высокая стоимость узлов. Более того, узлы этой системы практически не поддаются ремонту и, в случае выхода из строя, подлежат замене. Для диагностики и устранения неисправностей электронных систем требуется специальное дорогостоящее оборудование и высокая квалификация персонала. Кроме того, они отличаются высокими требованиями к качеству топлива и надежности системы электропитания.
