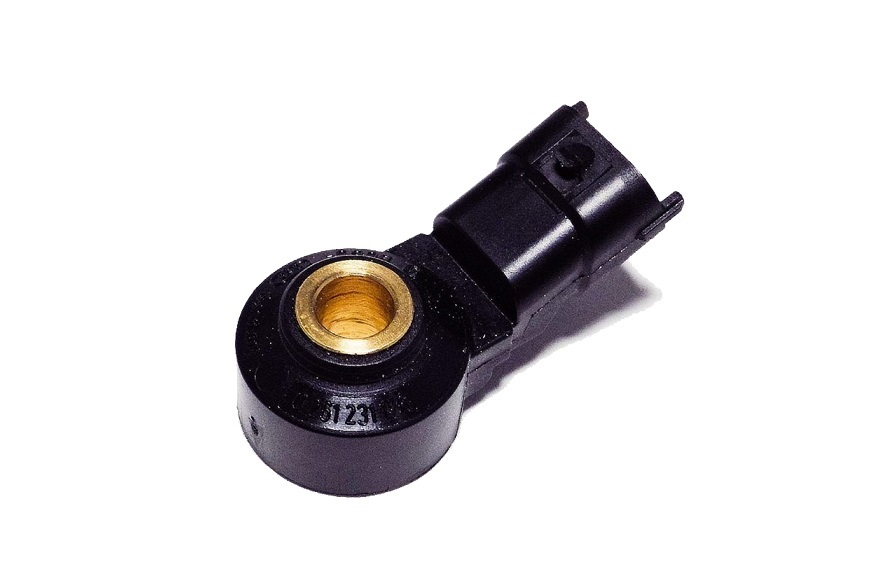

Датчик детонации служит для контроля степени детонации и жёсткости сгорания при работе двигателя внутреннего сгорания. Датчик устанавливается на блоке цилиндров двигателя и предназначен для преобразования механических вибраций двигателя в электрический синусоидальный сигнал, амплитуда которого пропорциональна мощности вибраций.

Когда напряжение на выходе датчика превышает заданный уровень, соответствующий определенной степени детонации, электронный блок управления корректирует характеристику работы зажигания или впрыска. Таким образом, достигается оптимальная характеристика работы системы для конкретных условий эксплуатации.

При неисправности датчика детонации (отсутствии сигнала) на панели приборов загорается соответствующая сигнальная лампа, двигатель при этом продолжает работать.

КОРРЕКТИРОВКА ПРЕДВАРИТЕЛЬНОГО ВПРЫСКА
Датчик детонации используется для корректировки расхода при предварительном впрыске для каждой форсунки при
помощи замкнутого контура. Данный метод является самонастраивающимся и обеспечивает корректировку возможных отклонений форсунок с течением времени.
Принцип использования Датчик детонации основан на определении шумов при горении. Датчик установлен на блоке таким образом, чтобы получать наилучший сигнал от всех цилиндров. Чтобы получать одинаковый ответный сигнал от цилиндров, расположенных рядом с Датчиком детонации и на отдалении от него, входные сигналы обрабатываются для определения переменной, характеризующей интенсивность горения. Данная переменная представляет собой соотношение между интенсивностью фонового шума и шума от горения. Использование соотношения на основе фонового шума двигателя позволяет преодолеть разницу интенсивности шума в разных местах, связанную с центральным расположением акселерометра.

Расчет минимального импульса

Производится расчет минимального импульса, начиная с которого может происходить горение. Импульсы ниже минимального импульса не вызывают горения, так как при этом время срабатывания обмотки слишком мало для поднятия иглы форсунки. Для определения этого минимального импульса система постепенно увеличивает импульс предварительного впрыска (в приращениях по несколько мс), от 0 мс до значения, которое вызывает горение при предварительном впрыске. После определения данного значения импульса, оно вычитается из физического значения индивидуального кода коррекции форсунки и записывается в ЭБУ. При данной процедуре корректировки, в зависимости от версии, может быть получено от 2 до 6 значений корректировки для каждой форсунки, которые применяются в зависимости от давления топливной рампы. Данные значения корректировки затем прибавляются к запрашиваемым значениям импульсов, чтобы компенсировать отклонение системы.

Принцип корректировки предварительного впрыска, соответственно, заключается в определении минимального импульса. Она выполняется периодически в определенных условиях работы двигателя. По окончании корректировки, новое минимальное значение импульса заменяет значение, полученное при предыдущей корректировке. Первое значение минимального импульса задается корректировочным кодом форсунки. Последующие значения задаются системой, которая определяет новый минимальный импульс и применяет его, определяя разницу между измеренным и номинальным импульсом. Каждая корректировка может впоследствии обновляться при помощи замкнутого контура минимального импульса в зависимости от изменения характеристик форсунки. Такое обновленное значение записывается в энергонезависимую память. Вместе с тем, акселерометр не позволяет измерять количество впрыскиваемого топлива. Он позволяет только точно измерять значение длительности импульса, начиная с которого форсунка осуществляет впрыск.

Примечание:
Стандарт с 2 акселерометрами для версий Евро 5. На двигателе с 4 цилиндрами,
каждый акселерометр будет отслеживать только 2 цилиндра; цель заключается в как можно более точном
определении уровня шума при горении и предотвращении помех из других мест, для максимально точных
корректировок.

ОПРЕДЕЛЕНИЕ УТЕЧЕК В ЦИЛИНДРЕ
Датчик детонации также используется для определения форсунок, заблокировавшихся в открытом положении. Принцип их выявления основан на отслеживании сигнала акселерометра. В случае утечки из форсунки, накопленное топливо самовоспламеняется, если в цилиндре создаются необходимые для воспламенения условия по температуре и давлению (высокие обороты, высокая нагрузка и незначительная утечка). Данное горение начинается приблизительно за 20 градусов до верхней мертвой точки, т.е. задолго до горения, вызываемого основным впрыском. В связи с этим, уровень сигнала акселерометра значительно увеличивается в зоне измерения шума. Именно это увеличение позволяет выявлять утечки. Пороговое значение, после которого фиксируется неисправность, определяется как процент от максимального значения уровня сигнала акселерометра.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТИ Датчик детонации
Данная процедура позволяет выявлять неисправность датчика, либо проводки, соединяющей датчик с ЭБУ. Она основана на определении наличия горения. На оборотах холостого хода, зона измерения шума сдвигается на горение, вызываемое основным впрыском. Если уровень сигнала увеличивается, это означает, что акселерометр работает исправно; в противном случае, фиксируется ошибка работы датчика. В случае определения указанной ошибки, ЭБУ отключает предварительный впрыск и сбрасывает давление в аккумуляторе.

Автомобильный датчик детонации – функционирование и устранение неисправностей

НЕИСПРАВНОСТЬ ДАТЧИКА ДЕТОНАЦИОННОЙ СИСТЕМЫ: СИМПТОМЫ

Неисправный датчик может проявляться по-разному посредством обнаружения неисправности блоком управления и вытекающей из этого стратегии аварийной программы.

Частые признаки неисправности:

• Загорается сигнальная лампа двигателя
• Сохраняется код ошибки
• Снижение мощности двигателя
• Повышенный расход топлива

CAUSES FOR FAULTY KNOCK SENSORS: CAUSE OF FAILURE

Failure can be caused by different reasons:

• Internal short circuits
• Breaks in wiring
• Wiring short circuit
• Mechanical damage
• Incorrect mounting
• Corrosion

ПРОВЕРЬТЕ ДАТЧИК ДЕТОНАЦИИ: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проверка мультиметром

Проверьте проводку к блоку управления, проверив непрерывность и короткое замыкание на корпус для каждого провода, ведущего к разъему блока управления.

Подключить омметр

Заданное значение:

Подключить омметр между разъемом датчика детонации и снятым разъемом блока управления. Уставка:

Проверьте контакт на массу с помощью омметра

Проверьте соответствующий контакт на разъеме жгута проводов на массу с помощью омметра и при снятом разъеме блока управления. Уставка: не менее 30 МОм.

Внимание:
Соединительный штырь может действовать как экран и, таким образом, иметь непрерывность на землю.

Насколько полезна эта статья для вас?

Совсем не помогает

Очень помогает

Расскажите, пожалуйста, что вам не понравилось.

Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

Ваш отзыв**

Капча*

Большое спасибо. Но прежде чем ты уйдешь.

Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для мастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Вы уже подписаны

Ваш адрес электронной почты ожидает подтверждения

Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

Проблема со статусом электронной почты

Процесс регистрации не запущен.

Ошибка:

Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для мастерских!

На указанный вами адрес электронной почты будет отправлено уведомление.

Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

Дополнительная информация о конфиденциальности.

Вы уже подписаны

Ваш адрес электронной почты ожидает подтверждения

Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

Проблема со статусом электронной почты

Процесс регистрации не запущен.

Ошибка:

Датчик детонации: что это такое и как он работает?

Возможно, вы никогда не слышали о датчике детонации, если только ваш механик не сообщил вам о наличии проблемы.

И нет, это не то, что предупредит вас, когда коммивояжёр собирается прервать вас во время просмотра футбола в субботу днём — у него есть гораздо более важная работа.

Датчик детонации предназначен для «прослушивания» того, что происходит внутри двигателя, и передачи этой информации в блок управления двигателем (ECU), который затем регулирует синхронизацию по мере необходимости.

Обычно он расположен сбоку на блоке цилиндров, но также может располагаться на головке блока цилиндров или впускном коллекторе. Почему он называется датчиком детонации? Пришло время заняться техникой!

Возможно, вы заметили, что ваш двигатель может издавать странные звуки при ускорении. Это может звучать как грохот или постукивание, похожее на шарикоподшипник в баллончике с краской. детонация или искровой стук.

Это происходит, когда карманы воздушно-топливной смеси внутри двигателя предварительно воспламеняются, то есть до того, как свеча зажигания сработает.

Это создает меньшие взрывы внутри цилиндра, что увеличивает давление на поршень.

Если это происходит часто, это может привести к повреждению верхней части поршня, а также внутренней части цилиндра.

В крайних случаях это может привести к катастрофическому отказу двигателя.

Работа датчика детонации состоит в том, чтобы улавливать эти события и уменьшать опережение двигателя (также известное как замедление опережения зажигания), чтобы предотвратить повреждение этих компонентов.

Датчик детонации работает по электрическому принципу, используя пьезоэлектрический кристалл, который создает напряжение при вибрации.

Когда ЭБУ обнаруживает это напряжение, он знает, что двигатель испытывает детонацию, и уменьшает время до тех пор, пока кристалл не перестанет вибрировать.

Этот цикл повторяется сотни раз в секунду, так как ЭБУ постоянно контролирует и регулирует синхронизацию, чтобы обеспечить максимальную мощность и эффективность использования топлива, не вызывая повреждения двигателя.

При выходе из строя датчика детонации ЭБУ больше не сможет точно контролировать синхронизацию для предотвращения детонации, поэтому автоматически ограничивает производительность двигателя в целях безопасности.

Это известно как «автоматический» режим, и вождение в таком состоянии может сделать вас уязвимым на дороге.

Вы также увидите индикатор двигателя на приборной панели, указывающий на наличие проблемы.

Экономия топлива также пострадает, если датчик детонации работает неправильно, так как ECU будет добавлять больше топлива, чтобы предотвратить преждевременное зажигание.

Вы можете спросить себя, есть ли способ предотвратить детонацию? Ответ положительный.

Самый простой способ — использовать топливо с более высоким октановым числом, также известное как топливо премиум-класса.
