Описание сервисных функций сигнализации — Установка автосигнализаций StarLine B92 Dialog Flex

Контроль состояния автомобиля, напряжения АКБ, температуры салона

Эту команду Вы можете использовать в любом режиме для проверки текущего состояния сигнализации, проверки напряжения АКБ и температуры в салоне автомобиля.

Нажмите коротко кнопку 3 брелка

Внимание: Датчик температуры расположен в центральном блоке сигнализации. Поэтому температура, отображенная на дисплее брелка, может отличаться от реальной температуры в салоне, так как она зависит от места установки блока сигнализации. Диапазон измерения температуры: от — 40C до + 70C.

Поиск автомобиля на стоянке и контроль температуры двигателя

Эту команду Вы можете использовать в любом режиме для поиска автомобиля на стоянке и контроля температуры двигателя.

Нажмите два раза коротко кнопку 4 брелка

Иконка термометра справа от автомобиля является признаком индикации температуры двигателя.

Если температура ниже — 40C или выше +70C индикация будет выглядеть следующим образом:

Внимание: Температура, отображенная на дисплее брелка, может отличаться от реальной температуры двигателя, так как она зависит от места установки датчика температуры.

Временное отключение датчика удара

1. В режиме охраны нажмите два раза коротко кнопку 1 брелка. Будет отключен первый уровень датчика удара, дающий предупреждающие сигналы

В течение одного цикла охраны можно производить отключение датчика удара по уровням и его обратное включение неограниченное число раз.

Временное отключение дополнительного датчика

1. В режиме охраны нажмите два раза коротко кнопку 2 брелка. Будет отключен первый уровень дополнит. датчика удара, дающий предупреждающие сигналы

В течение одного цикла охраны можно производить отключение дополнительного датчика по уровням и его обратное включение неограниченное число раз.

Если в качестве дополнительного датчика подключены два одноуровневых датчика (функция 4 таб. №1), то при отключении по уровням сначала отключится первый датчик, затем отключатся оба датчика, далее оба включатся.

Автоматическое управление замками дверей

В качестве дополнительных функций комфорта и безопасности возможен выбор четырех вариантов автоматического управления замками дверей при
включении (выключении) зажигания.

Варианты управления определяются программируемой функцией 2 таб. №1.

• замки запираются при выключении стояночного тормоза (при включенном зажигании)
• отпираются при выключении зажигания

• замки запираются через 10 секунд после включения зажигания
• отпираются при выключении зажигания

• замки запираются через 10 секунд после включения зажигания

• автоматическое управление замками выключено

Дистанционное управление замками дверей

1. При включенном зажигании нажмите на брелке кнопку 1

Управление дополнительным каналом №1

Варианты работы дополнительного канала определяются программируемой функцией 13 таб. №1. Возможны 4 варианта. Активация канала производится одинаковыми действиями, независимо от выбранного варианта:

Нажмите на брелке кнопку 2 длительно, затем кнопку 1 коротко

• 3 световых сигнала

• 3 звуковых сигнала

Вариант 1: открывание багажника

Если охрана выключена:

• 3 световых сигнала
• откроется замок багажника

• 3 звуковых сигнала

Если охрана включена:

После погрузки (выгрузки) вещей закройте багажник

Если режим охраны включен:

Если при активации канала багажник не откроется, то индикации открытого багажника и отключенных датчиков на дисплее брелка не последует. Через 20 секунд зона багажника будет снова взята на охрану.

Вариант 2: длительность сигнала от 1 до 120 сек

Вариант 3: длительность сигнала от 1 до 120 сек

Для вариантов 2 или 3 канал может быть запрограммирован на любую фиксированную продолжительность работы от 1 до 120 сек. Если выбран вариант 2, на время работы дополнительного канала датчик удара и дополнительный датчик отключаются. Если выбран вариант 3 — датчики НЕ отключаются.

Вариант 4: режим «защелка»

В режиме «защелка» при каждой активации канала состояние выхода изменяется на противоположное.

Внимание: Вид дополнительного оборудования, подключаемого к каналу №1, уточняется при установке сигнализации.

Управление дополнительным каналом №2

Варианты работы дополнительного канала определяются программируемой функцией 14 таб. №1. Возможны 4 варианта:

Вариант 1: двухшаговое отпирание замков дверей

Выключите режим охраны нажатием кнопки 2 брелка

• 2 сигнала сирены
• 2 световых сигнала
• светодиодный индикатор погаснет
• откроется замок только водительской двери

• прозвучат 2 сигнала
• появится индикация выключенного режима охраны

Для отпирания замков остальных дверей повторно нажмите на брелке кнопку 2

Внимание: Для реализации двухшагового отпирания замков дверей активатор двери водителя и активаторы остальных дверей
должны быть подключены в соответствии со схемой, приведенной в инструкции по установке.

Вариант 2: длительность сигнала от 1 до 120 сек

Вариант 3: длительность сигнала от 1 до 120 сек

Для вариантов 2 или 3 канал может быть запрограммирован на любую фиксированную продолжительность работы от 1 до 120 сек. Если выбран вариант 2, на время работы дополнительного канала датчик удара и дополнительный датчик отключаются. Если выбран вариант 3 — датчики НЕ отключаются.

Вариант 4: режим «защелка»

В режиме «защелка» при каждой активации канала состояние выхода изменяется на противоположное.

Для активации дополнительного канала №2 в случае вариантов 2, 3 или 4 — нажмите кнопку 3 брелка длительно (до появления звукового сигнала), а затем кнопку 1 коротко

• 3 световых сигнала

• 3 звуковых сигнала

Внимание: Вид дополнительного оборудования, подключаемого к каналу №2, уточняется при установке сигнализации.

Управление дополнительным каналом №3

Варианты работы дополнительного канала №3 определяются программируемой функцией 15 таб. №1.

Активация канала производится автоматически.

Канал используется для подключения автозапуска.

Управление дополнительным каналом №4

Варианты работы дополнительного канала №4 определяются программируемой функцией 12 таб. №1.

Активация канала производится автоматически.

Канал может быть запрограммирован на любую фиксированную продолжительность работы от 1 до 120 с. Выход канала используется, например, для включения «вежливой подсветки», «световой дорожки» или автоматического поднятия стекол при включении охраны.

Вызов из автомобиля

Для передачи сигнала вызова из автомобиля на брелок сигнализации нажмите кнопку, расположенную на корпусе модуля приемопередатчика:

Чтобы прервать сигнал вызова нажмите любую кнопку брелка.

Световая индикация открытых дверей

Если программируемая функция 7 таб. №1 включена, то при открывании какой-либо из дверей сигнализация световыми сигналами будет предупреждать Вас о том, что двери открыты. Продолжительность световых сигналов предупреждения может быть запрограммирована на 10, 20 или 30сек.

Контроль заряда элемента питания брелка с ЖКИ

Контроль заряда элемента питания брелка производится при каждом нажатии кнопок брелка.

Контроль исправности концевых выключателей

В сигнализации предусмотрена возможность контроля исправности концевых выключателей дверей, капота и багажника при выключенном режиме охраны. Открывание дверей, капота и багажника при включенном зажигании должно сопровождаться периодическими вспышками светодиодного индикатора состояния. Если вспышек индикатора не наблюдается, значит соответствующий концевой выключатель неисправен (или не подключен к сигнализации).

Исправность концевых выключателей, а так же правильность подключения цепи «зажигание» можно проверить, используя индикацию на брелке:

Откройте дверь, капот, багажник, выключите ручной тормоз и включите зажигание. Нажмите на брелке кнопку 3:

Последовательно проведите проверку всех зон:

• закройте двери, нажмите кнопку 3
• закройте капот, нажмите кнопку 3
• закройте багажник, нажмите кнопку 3
• включите ручной тормоз, нажмите кнопку 3
• выключите зажигание, нажмите кнопку 3

При каждом нажатии кнопки 3 на брелке должны исчезать иконки соответствующих зон охраны.

Режим сервисного обслуживания

Для временного отключения противоугонных и охранных функций сигнализации, например, при передаче автомобиля на станцию технического обслуживания, рекомендуется включить режим сервисного обслуживания.

Для этого курсорным способом «включите» на дисплее брелка иконку

Внимание: Режим сервисного обслуживания НЕЛЬЗЯ активировать при включенном режиме охраны.

Функция просмотра тревог

Функция просмотра тревог предназначена для диагностики ложных срабатываний. В случае возникновения тревоги информация о сработавшем датчике и времени срабатывания остается в памяти сигнализации. Всего в памяти может храниться до 8 последних тревог. Например, если произошло 8 срабатываний датчика удара, и сигналы тревоги НЕ сбрасывались брелком, в памяти сигнализации будут храниться 8 записей о срабатывании датчика удара.

Просмотр осуществляется следующим образом:

Автоматический контроль канала связи

В режиме автоматического контроля через заданные промежутки времени (3, 5 или 7 минут) производится проверка канала связи между центральным блоком сигнализации и брелком.

Внимание: Контроль канала связи осуществляется только в режиме охраны. Варианты автоматического контроля канала связи задаются программируемой функцией 16 таб. №1.

Контроль количества брелков, записанных в систему

При включенном зажигании и закрытых дверях нажмите кнопку 3 брелка. Количество вспышек светодиодного индикатора состояния будет соответствовать количеству брелков, записанных в память сигнализации.

Блокировка кнопок брелка

Одновременно и коротко нажмите кнопки 2 и 4 брелка

Одновременно и коротко нажмите кнопки 1 и 4 брелка

StarLine

Установка автосигнализаций StarLine A2
Установка автосигнализаций StarLine A4
Установка автосигнализаций StarLine A6
Установка автосигнализаций StarLine A8
Установка автосигнализаций StarLine A9
Установка автосигнализаций StarLine B6
Установка автосигнализаций StarLine B6 Dialog
Установка автосигнализаций StarLine B6 Dialog CAN F5 V100
Установка автосигнализаций StarLine B6 Dialog CAN F5 V200
Установка автосигнализаций StarLine B62 Dialog Flex
Установка автосигнализаций StarLine B9
Установка автосигнализаций StarLine B9 Dialog
Установка автосигнализаций StarLine B9 Dialog CAN F5 V100
Установка автосигнализаций StarLine B9 Dialog CAN F5 V200
Установка автосигнализаций StarLine B92 Dialog Flex
Инструкция по установке (Технические характеристики и комплектация)
Рекомендации по монтажу, размещению и подключению
Подключение различных цепей
Программирование сервисных функций
Описание программируемых функций
Программирование параметров запуска двигателя
Описание программируемых функций запуска двигателя
Запись кодов брелков
Таблицы команд и элементы питания брелков
Инструкция по эксплуатации (Охранные и сервисные функции сигнализации)
Брелки управления автосигнализацией
Настройка функций брелка сигнализации
Программирование режимов работы курсорным способом
Включение режимов охраны сигнализации
Сигналы тревоги
Защищенность от отключения питания
Дополнительные датчики
Режим антиограбления
Режим паника
Режим иммобилайзера
Описание сервисных функций сигнализации
Режим турботаймера
Дистанционный запуск двигателя
Изменения в функциях сигнализации StarLine В92 Dialog, появившиеся в версии Flex (Дополнение к инструкции по установке)
Установка автосигнализаций StarLine B94 Dialog
Установка автосигнализаций StarLine С4
Установка автосигнализаций StarLine С6
Установка автосигнализаций StarLine С9
Установка автосигнализаций StarLine 24V
Установка мотосигнализации StarLine Moto V5, сигнализации для мотоциклов

Установка автосигнализации StarLine B94

Смотрите другие сигнализации

• Гарантия 3 года!

Список автомобилей, поддерживаемых по протоколу CAN
Инструкция по эксплуатации

• Сохранение дилерской гарантии!
• Сертификаты ростеста и авторизация ведущих производителей!
• Гарантия качества работ — на весь срок владения автомобилем!
• Официальная гарантия на оборудование от производителя до 5 лет.
• Выезд мастера или вызов эвакуатора в случае неисправности оборудования — бесплатно!
• Все работы, связанные с заменой или ремонтом оборудования — бесплатно!
• Техничеcкая поддержка

Рекомендуем ознакомиться с более дешевой системой StarLine E90, которая также имеет модульную архитектуру и автозапуск.

Как посмотреть температуру двигателя

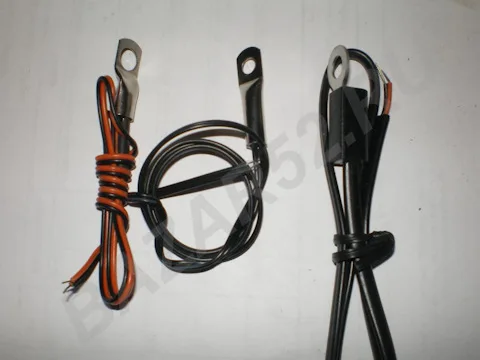

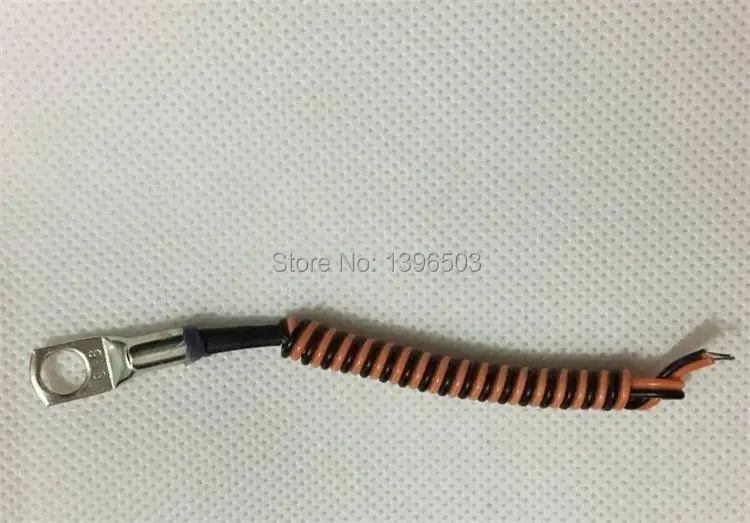

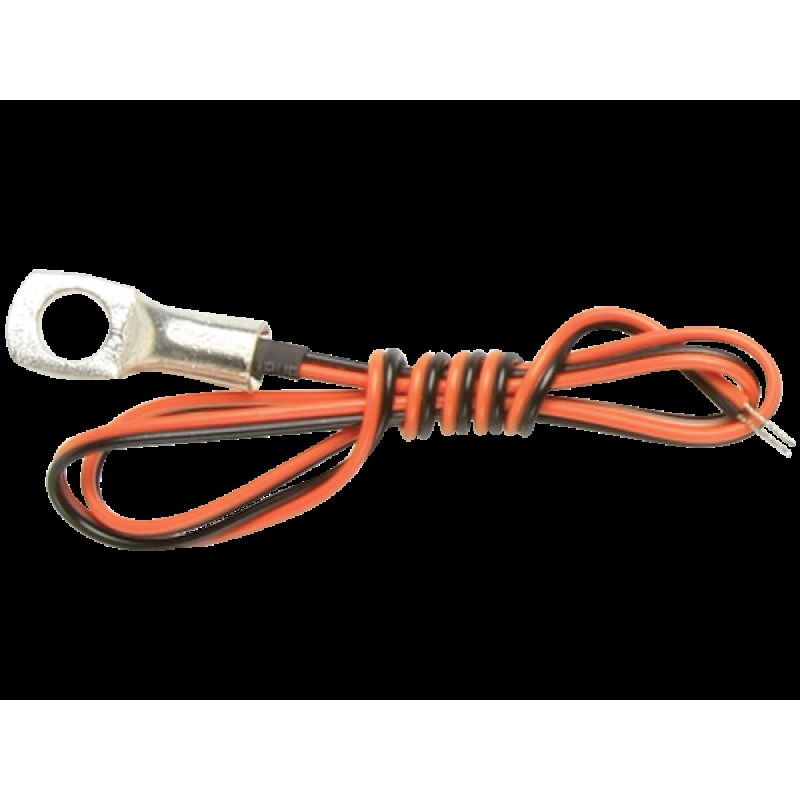

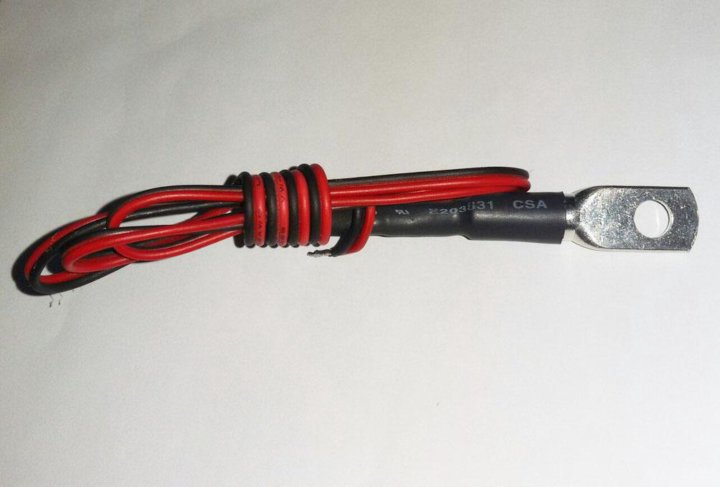

Сигнализации Старлайн оборудуется раздельными температурными сенсорами, которые устанавливаются в моторном отсеке и в салоне транспортного средства. Сенсор монтируется на блоке цилиндров силового агрегата, для фиксации устройства применяется винт, который проходит через специальное отверстие. Рассверливать канал и сжимать корпус датчика болтом запрещается из-за возможного повреждения электронного чувствительного элемента.

Конструкция датчика допускает крепление пластиковыми хомутами на резиновых патрубках, предназначенных для подачи охлаждающей жидкости, или на корпусе термостата. Сенсор рассчитан на рабочую температуру до 110°С, устанавливать изделие рядом с выхлопным коллектором или корпусом каталитического нейтрализатора выхлопных газов запрещается. От выбора точки установки индикатора зависит точность измерения температурных параметров. Концевой переключатель капота не рекомендуется подсоединять к плафону подсветки из-за снижения точности измерения.

Сенсор оборудован штатным жгутом, который подсоединяется к ответным проводам, идущим от 18-контактной колодки Х3. Для защиты кабелей используется изолятор черного и оранжевого цвета. Жгут выводится от центрального блока сигнализации через штатное отверстие в моторном щите. Затем кабель прокладывается вдоль штатной электропроводки двигательного отсека. Для снижения воздействия температуры рекомендуется оснащать жгут защитным рукавом из эластичного полиэтилена.

Проверка температуры двигателя на брелке активируется вне зависимости от рабочего режима охранного комплекса. Для дистанционного опроса сенсора используется двойное кратковременное воздействие на кнопку, помеченную пиктограммой звездочки. После получения информации от процессорного блока сигнализации срабатывает зуммер пульта, исполняющий мелодичный сигнал. Температура двигателя на Starline A91 отображается в поле над силуэтом автомобиля, сбоку дополнительно активируется иконка в виде термометра.

Недостатком алгоритма является совмещение проверки степени прогрева движка с функцией поиска автомашины на парковочной площадке. Каждый раз, когда владелец автомобиля будет проверять температурные параметры, срабатывает сирена (в режиме уведомления) и мигают лампы внешней световой индикации (габаритные огни или указатели направления поворота). Для устранения недостатка используется опрос через дополнительный канал автосигнализации Старлайн или используется функция охраны с отключением сигнальной сирены.

В выбранном канале устанавливается время активации до 60 секунд, инициализация проходит по команде от пульта управления. В цепи питания между каналом и положительным полюсом бортовой сети автомобиля устанавливается реле. Питание на входе реле должно присутствовать постоянно (на заглушенном автомобиле и во время включения охраны). К контактам реле подсоединяется кабель управления работой сирены охранного комплекса.

Для проведения опроса датчика требуется нажать комбинацию клавиш на пульте, соответствующую выбранному каналу.

Сигнал разрывает реле, временно отключая сирену на запрограммированное время. Владелец автомобиля успевает нажать 2 раза клавишу со знаком звездочки, информация поступает на брелок. После окончания времени работы таймера реле возвращается в исходное положение, восстанавливая подачу питания к сирене. При срабатывании режима тревоги подается звуковой сигнал и включается световая индикация.

Страница 32

Инструкция по эксплуатации

прозвучит мелодичный сигнал

значение температуры в салоне

Эту команду Вы можете использовать в любом режиме для

проверки текущего состояния сигнализации и проверки
температуры в салоне

Нажмите на брелке кнопку 3

Температура, отображенная на индикаторе брелка, может

отличаться от реальной температуры в салоне, так как она зависит

от места установки блока сигнализации.

прозвучит мелодичный сигнал

значение температуры двигателя

Нажмите на брелке кнопку 3

Температура, отображенная на индикаторе брелка, зависит от

Много вариантов уже было предложено счастливыми владельцами X-RAY для контроля температуры двигателя во время движения. Все эти варианты требуют установки адаптера OBDII и маршрутного компьютера (либо его простейшего аналога в виде дисплея с функциями сброса ошибок).

А что если использовать возможности сигнализации Starline A93 ?!
Инструкция гласит:

Нажатие на кнопку «3» выведет на дисплей показатели напряжения, температуры в салоне и … температуры двигателя. Причем кнопка будет исправно работать и при включенном зажигании автомобиля.

Да, в пользуясь эти методом, в движении проконтролировать температуру двигателя не только неудобно, но и не безопасно.Наверняка у большинства из нас брелок сигнализации прицеплен либо в связке с ключом автомобиля, либо на поясе.
Но стоя в пробке или съехав на обочину в жаркий день, можно посмотреть все ли в порядке с эти важным для нас всех параметром, как температура двигателя, с помощью пульта сигнализации.

Основная функция датчика температуры сигнализации- это выполнить автозапуск по температуре двигателя. В основном, по отрицательной температуре двигателя.

В комментариях к посту ниже, правильно написали — метод не надежный. Рабочий диапазон датчика температуры двигателя Т2, который идет с сигнализацией от -40С до +99С. При выходе за пределы измерений будет такая индикация на экране брелка:

Поэтому максимально близкие показания температуры можно получить, если установить датчик вблизи термостата. В большинстве случаев его устанавливают на патрубок системы охлаждения. При такой установке датчик не будет работать в предельных тепловых режимах, поэтому прослужит долго.

Особенности запуска по температуре

Температурный режим окружающей среды оказывает сильное влияние на работу двигателя авто. При минусовых температурах, двигатель авто значительно охлаждается. Датчик температуры двигателя служит для контроля над состоянием охлаждающей жидкости и передачи ее основных показателей. Температурный режим этой жидкости может быть как отрицательным, так и положительным. Но охлаждающая жидкость может выполнять свою функцию и при условиях низких температур, так как в ее состав входят антифризные компоненты, которые препятствуют замерзанию.

Однако для корректной работы двигателя необходимо контролировать не только температуру охлаждающей жидкости, но и температуру масла. Это обусловлено тем, что под воздействием низких температур вязкость масла значительно возрастает. При запуске в суровых погодных условиях вязкое масло не будет должным образом циркулировать, что приведет к активации мотора в условиях масляного голодания. Такое состояние провоцирует сильный износ комплектующих, которые подвержены трению. Наибольшее трение наблюдается именно в момент запуска двигателя. При прогреве мотора показателя вязкости масла снижаются, и процессы трения незначительно отражаются на состоянии деталей. Этим и обусловлена необходимость контроля над состоянием масла в холодное время года.

Предельные показатели температур, при которых произойдет активация мотора, устанавливаются владельцем авто. Датчик контроля температуры можно запрограммировать, определяя различные параметры, к примеру, длину шага. Преимущественно, 1 шаг равен 5 градусам.
Регулирование параметров может производиться, как на основном блоке сигнализации, так и на брелоке.

Принцип работы устройства автозапуска предельно прост. Оно активируется в тот момент, когда датчик мотора передает информацию о снижении или увеличении показателя до необходимой величины. После запуска мотор работает в холостом режиме до того времени, как показатели температуры не нормализируются до рабочих показателей.Сигнализация предусматривает 6 запусков по температуре в течение одних суток. Минимальный интервал между запусками должен быть не менее 2 часов.

Для активации этой функции Starline необходимо установить курсор на иконку и нажать на 2 кнопку брелока. Подтвердят активацию режима несколько вспышек габаритов и сигналов сирены. Брелок тоже подаёт звуковой сигнал, а на его дисплее отображается значок подтверждающий запуск по температуре, и значение при котором произойдет активация.

Для отключения функции необходимо навести курсор на иконку, и зажать 2 кнопку брелока. Брелок подаст звуковой сигнал, а иконка пропадет с дисплея.

Автосигнализация StarLine B9 Dialog

Этот товар недоступен для установки, попробуйте выбрать что-то из актуальных предложений:

В отличии от предыдущих моделей. автосигнализация StarLine B9 Dialog имеет в своём арсенале диалоговый код с индивидуальными ключами шифрования. Теперь данная возможность ставит эту сигнализацию в ряд наиболее защищённых от электронного взлома систем.

StarLine B9 Dialog — автомобильная сигнализация с двухсторонней связью и интеллектуальным запуском двигателя. Сигнализация комплектуется удобным брелком с русифицированным ЖК-дисплеем. Брелок имеет среднюю дальность оповещения до 1,2 км. Защиту от интеллектуального взлома обеспечивает модифицированная версия диалоговой авторизации SLD Military™, получившая название «Быстрый диалог». Процесс дистанционного запуска и контроля работы двигателя любого типа обеспечивается специализированным процессором. Система StarLine В9 Dialog может быть установлена на любые автомобили с бензиновыми, дизельными или турбированными двигателями, с автоматической или ручной коробкой передач. Более 60 стандартных и программируемых функций обеспечивают владельцу автомобиля не только надежную защиту, но и комфорт при использовании автомобильной сигнализации StarLine В9 Dialog.

Описание

StarLine Телематика: ваш автомобиль как на ладони!

Скачайте бесплатное мобильное приложение StarLine, чтобы управлять охраной автомобиля с вашего смартфона. Приложение подходит для любых GSM-сигнализаций, GSM-модулей и Маяков StarLine. Для ознакомления с работой приложения используйте демонстрационный режим.

Простая регистрация
— Зарегистрируйте Вашу охранную систему с помощью удобного мастера регистрации мобильного приложения

Удобный выбор устройства
— Работайте с несколькими устройствами StarLine: полезно для владельца автопарка

Легкая настройка и управление
— Ставьте и снимайте автомобиль с охраны
— Запускайте и глушите двигатель без ограничения расстояния
— (*) Настройте параметры автозапуска по таймеру и температуре, задайте время прогрева двигателя
— В экстренных случаях используйте режим «Антиограбление»: двигатель автомобиля заглохнет на безопасном расстоянии от Вас
— (*) Переведите охрану в сервисный режим, передавая автомобиль на диагностику или ремонт
— Найдите свой автомобиль на парковке по короткому сигналу сирены
— (*) Настройте датчики удара и наклона индивидуально или отключите их, если паркуетесь в шумном месте
— Привяжите удобные для Вас команды к кнопкам управления

Понятная индикация состояния
— Убедитесь, что ваш автомобиль находится под охраной
— (*) Все события «тревоги» ясны с первого взгляда, благодаря интуитивному интерфейсу
— (*) Узнавайте текущий баланс SIM-карты, заряд аккумулятора, температуру двигателя и салона

Уведомления о событиях с автомобилем
— Получайте PUSH-уведомления о событиях, происходящих с вашим автомобилем (например, тревога, запуск двигателя, снятие с охраны)
— Выбирайте только актуальные для Вас уведомления
— Пролистайте журнал истории, чтобы узнать, когда заводился двигатель автомобиля
— (*) Узнавайте баланс SIM-карты оборудования: предупреждения о низком балансе придут в PUSH-уведомлении

Поиск и мониторинг автомобиля
— (*) Полноценный мониторинг с отображением треков. Просматривайте треки, общую длину маршрута, скорость на отрезках пути
— Найдите свой автомобиль на онлайн-карте в считанные секунды
— Выберите удобный для Вас тип карты
— Посмотрите свое собственное местоположение

Быстрая помощь
— Позвоните в службу технической поддержки StarLine прямо из приложения!
— Добавлены телефоны служб спасения и помощи на дороге (вы можете изменить их на региональные)
— Форма обратной связи встроена в приложение.

(*) Функция доступна только владельцам оборудования, выпущенного в 2014 году (с наклейкой «Телематика 2.0» на упаковке)

Мы всегда рады ответить на Ваши вопросы. Команда StarLine на связи 24 часа. Федеральная техническая служба поддержки:
— Россия: 8-800-333-80-30
— Украина: 0-800-502-308
— Казахстан: 8-800-070-80-30
— Беларусь: 8-10-8000-333-80-30
— Германия: 02181-81955-35
— Эстония: 372-5104800
— Польша: +48 602 199 049

НПО СтарЛайн, разработчик и производитель охранно-телематического оборудования StarLine, оставляет за собой право в одностороннем порядке вносить улучшения в дизайн и функционал интерфейсов мобильного приложения.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Adblock
detector

ЦИФРОВОЙ КОНТРОЛЛЕР ТЕМПЕРАТУРЫ ДАТЧИК СИГНАЛИЗАЦИИ ДВИГАТЕЛЯ WATCHDOG ДАТЧИК ПЕРЕГРЕВАНИЯ АВТОМОБИЛЯ

DIN330 12V ENGINE GURDIAN ДАТЧИК ПЕРЕГРЕВАНИЯ С 2 ДАТЧИКАМИ ТЕМПЕРАТУРЫ для 2 ОТДЕЛЬНЫХ ЗОН

Особенности:

2 отдельных реле и 2 датчика с 2 независимыми зонами контроллера температуры.

2-цветный дисплей (красный и синий) для каждой зоны.

Запишите максимально высокую температуру для каждого датчика или каждой зоны.

Выбор между градусами Цельсия и Фаренгейта.

2 отдельные функции High Alarm (зуммер и вспышка).

2 задержки выхода таймера для Out1 и Out2.

Калибровка температуры для каждого датчика.

Сохранить настройки в памяти, а также параметр заводских настроек по умолчанию.

1- Подсоедините первый датчик к головке блока цилиндров: Отображает реальную температуру двигателя и, если двигатель перегревается (уставка сигнала тревоги), контроллер температуры начнет издавать звуковой сигнал, а также периодически отображать HHH на экране контроллера, чтобы предупредить водителя.

Также вы можете использовать реле output1 для переключения любого другого действия.

2- Подключите второй датчик к радиатору или системе охлаждения: вы можете контролировать перегрев вашего радиатора, и если радиатор перегреется (уставка сигнала тревоги), контроллер температуры начнет издавать звуковой сигнал, а также периодически отображать HHH на экране контроллера. предупредить водителя. Также вы можете использовать реле output2 для переключения любого другого действия. Вы можете подключить второй датчик к другой области головки блока цилиндров вашего двигателя, который отслеживает и контролирует перегрев во всей области головки блока цилиндров вашего двигателя. Также вы можете использовать второй датчик для проверки или контроля температуры трансмиссии.

Датчик температуры 1 просто подходит как шайба под любой подходящий болт, который находится рядом с головкой блока цилиндров или блоком двигателя, например, под болт крышки толкателя или болт корпуса термостата, а датчик 2 под любой подходящий любой болт радиатора (если вы хотите проверить температуры радиатора, вы также можете подключить датчик температуры к верхнему шлангу радиатора).

Датчик обнаруживает изменения так быстро, что водители могут видеть повышение и понижение температуры двигателя по градусу (с разрешением 0,1 градуса), когда они едут в различных условиях движения и дорожных условиях.

Вам даже не нужно знать температурные характеристики вашего двигателя, чтобы установить сигнализацию перегрева. Вы просто отмечаете самую высокую температуру, которой достигает ваш двигатель при обычном вождении, а затем устанавливаете звуковой сигнал на несколько градусов выше. Этот контроллер может быть настроен на срабатывание сигнализации при любой температуре от 0 до 120 градусов C (.

. Контроллер также может использоваться для контроля температуры двигателей с воздушным охлаждением, трансмиссий, коробок передач, раздаточных коробок и мокрых выхлопных газов, фактически до 120 градусов Цельсия для профессиональных гоночных автомобилей и Может быть установлен любым мастером. Основной блок помещается под приборной панелью (Компактный размер — 75 (Ш) x 86 (В) x 35 (Г) мм, плюс монтажные выступы. Питание просто подключается к 12 В постоянного тока по проводу.

Контроллер имеет 2 отдельный релейный выход (для датчика 1 и датчика 2), и вы можете подключить выходы к любым устройствам, которые вам нужно запустить при аварийном перегреве, и управлять дополнительными кулерами или вентиляторами с вашего контроллера. установлены 2 дополнительных вентилятора, вы можете настроить каждый выход в соответствии с вашими необходимыми параметрами управления.0004

. радиатор или шланг и крышка радиатора

— Неисправность водяного насоса

— Проблема с масляной системой

— Ограничение потока воздуха



Технические параметры:

Диапазон измерения температуры: от -50 до 120 °C (от -58 до 248 °F) : 12VDC

Выход: 2 выхода с 10 -ампер -нагрузкой

Спецификация термопары

• .0045 Длина кабеля (L): 10 футов (3M)
• Ощутимый Датчик температурного коэффициента NTC

Проводка:

Устройство монтируется на панели. Это устройство поставляется со схемой подключения контроллера температуры.

One Set Includes:

• 1 x Mini-Temperature Controller
• 2 x Temperature sensor probe with 3m cable
• 1 x Instruction Руководство

Электропроводка и руководство

Схема подключения датчика температуры Suzuki Wagon R. Лучше официального, сделай сам!

Полезная информация по Suzuki Wagon R:

Снятие обшивки салона Suzuki Wagon R
Схема подключения отопителя Suzuki Wagon R
Как заменить лампу в противотуманной фаре Suzuki Wagon R
Как заменить маслосъемные колпачки Suzuki Wagon R
Все о Suzuki Wagon R

Можете ли вы найти температуру двигателя на приборной панели Suzuki Wagon R?

Датчик температуры в вашем автомобиле предназначен для измерения температуры охлаждающей жидкости вашего двигателя. Этот датчик сообщит вам, является ли охлаждающая жидкость вашего двигателя холодной, нормальной или перегревается. Это важный циферблат, который расположен на приборной панели вашего автомобиля.

Как работает двухпроводной датчик уровня охлаждающей жидкости Suzuki Wagon R 2019?

Первая двухпроводная система, которую вы можете измерить, если цепь разомкнута или замкнута, используя настройку сопротивления. При отсутствии неисправности (т.е. уровень охлаждающей жидкости в норме) он должен быть открыт. Закрывается по ошибке. Вы можете вынуть переключатель уровня и подвигать рычаг вверх и вниз, чтобы проверить его работу.

Как установить датчик температуры на Suzuki Wagon R?

Как правильно установить датчик температуры охлаждающей жидкости — слегка поверните. И он должен врезаться красиво и легко. И то, как только вы начинаете чувствовать сопротивление. Остановись и возьми ключ. И принесите его в остальной части пути.

Где находится датчик температуры на Suzuki Wagon R?

Вентилятор радиатора не выключается: 2014–2019 Silverado & Sierra — здесь, с правой стороны двигателя, будет термостат. Как вы видите, куда я указываю. Здесь рядом с термостатом с левой стороны будет датчик.

Как проверить трехпроводной датчик температуры?

Как проверить RTD с помощью измерителя. Чтобы сделать это, нам понадобится наш мультиметр, наши тестовые провода с мини-крючком один PR 11, 100 Ом, трехпроводной RTD. И один RTD 833 проволочный RTD первое, что я собираюсь сделать, это взять свой счетчик.

Какие существуют типы термопар?

В основном существует восемь типов термопар: b, e, j, n, k, r, t и тип S.

• Термопара типа B. Комбинация сплавов состоит из платины (6% родия) и платины (30% родия)
.
• Термопара Е-типа
• Термопара J-типа
• Термопара K-типа
• Термопара N-типа
• Термопара R-типа
• Термопара S-типа
• Термопара T-типа

Что произойдет, если температура охлаждающей жидкости на Suzuki Wagon R окажется слишком высокой?

Горячая охлаждающая жидкость под давлением и пар могут вырваться из радиатора, обжигая руки. И никогда не добавляйте холодную воду в перегретый двигатель; резкое изменение температуры может серьезно повредить двигатель. Дайте двигателю остыть. Обычно для охлаждения горячего двигателя требуется от получаса до часа.

При повышении температуры охлаждающей жидкости на Suzuki Wagon R 2021 повышается сопротивление двигателя температуре охлаждающей жидкости ECT?

Дизельные системы.

Температура, ºС	Сопротивление, Ом	Напряжение, В
80	383 — 397	1,0 — 1,2
обрыв цепи	5,0 ± 0,1
короткое замыкание на массу	0

Сколько стоит замена датчика охлаждающей жидкости в Suzuki Wagon R 2016 года?

Стоимость рабочей силы оценивается в пределах от 114 до 144 долларов США, а цены на запчасти составляют от 155 до 182 долларов США.

Сколько вольт должно быть на датчике температуры охлаждающей жидкости?

Нормальное значение напряжения датчика ЕСТ составляет 2 В при холодном двигателе и 0,5 В при прогретом двигателе. Датчик неисправности может показывать напряжение 1,5 В на холодном двигателе и 1,25 В на прогретом двигателе, что вызывает трудности с запуском холодного двигателя и наличие богатой топливной смеси на прогретом двигателе.

Оставить комментарий

Сабир

Чет сильно постарел.

Фремонт

Добрый день! Вопрос, у меня на хх машину трясет так что если один горшок заболел… свечи все те же, форсунки светят, но на всякий случай заменил все сальники и фильтр форсунок. Картина не изменилась. Машину качает от хх до 1200, потом проблем нет. Стрелка спидометра тоже подходит к расходу по трассе при рваном стиле вождения 8-9л. Двигатель Мицубиси V6. Возможно ли, что датчик врет и это история на хх? Машина не дымит. Свечи и катушки новые. PS с музыкой если что могу помочь.

Ремонт блока управления климат-контролем Peugeot 806

Vesta SW Cross

Что делать, если не работает стартер?

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ CHEVROLET LACETTI В МОТОРНОМ ОТСЕКЕ

Kailyn

подскажите какая машина себя хорошо показала немцы японцы

Taher

баран, не умеете, не берите,: 1 старый салентблок легче быстрее и лучше рычаг просто пилить ножовкой за 3 минуты и он выжимается 2 при надавливании нельзя нажимать по центру в любой момент 3 проще и быстрее нажимать с с помощью перепада температур сайлентблока ставим рычаг в морозилку, иногда достаточно 3-5 ударов молотком, можно смазать спец средствами против хулиганов 4 Чтоб не заставлять тиски( они ведь чугунные и могут лопнуть) можно и болтом надавить Не обижайтесь, но эта замена вандализм, в идеале с прессом, а если эконом вариант то как я описал выше

?Цена убитого KE-JETRONIC?

Двигатель Great Wall Wingle 5 491QE. Замена термостата.

Проверка термостата Toyota Passo KGC-10 1KR-FE на

ДИАГНОСТИКА и ЧИСТКА ДМРВ ДМРВ, ДМРВ

Ростислава

Подскажите, пожалуйста, какие признаки неправильной установки вала?

Самад

Шайтан машина, спасибо мужик!!!

Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2108,2109,21099,2 110,2111,2112,211 3,2114

Устранить гул датчика температуры салона

Холодная при включенной печке | mazda xedos 6

Крепление заднего впускного коллектора Двигатель 1MZ-FE Toyota Lexus ES300

Обсуждение схемы подключения датчика температуры Suzuki Wagon R

Dann

‘500 рублей хватает от 180 до 200 км в час’аков ахахаха

2 Art

Автору скилла респект 220 2 месяца не могу найти причину скилла плюс не работает люк сторожевого замка)

Дуйлищева Хадижа

Китайцы попробуй так

Хамид

Что ты моешь какой разбрызгиватель.

Беслан Шлямов

Что-то я так хотел почистить дроссельную заслонку, но обнаружил, что обороты могут прыгать, да еще какая-то адаптация, может пусть так ездит

Белка

Привет класс погода чулима знакомый служил 1975-1978 гг.
