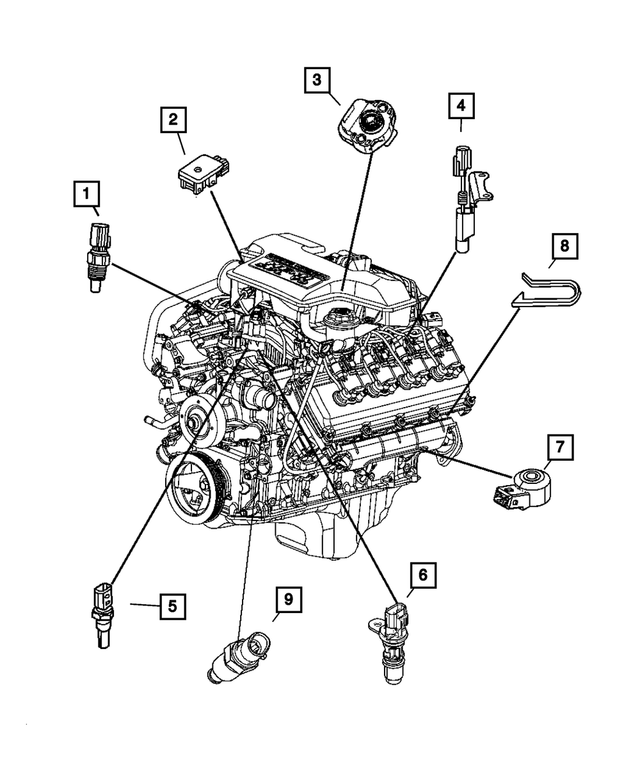

Датчики двигателя: где находятся и для чего нужны

где находятся и для чего нужны

Работа всех систем и узлов современного автомобиля контролируется электронным блоком управления (ЭБУ). Это прежде всего касается такого сложного агрегата как двигатель внутреннего сгорания, работа которого согласовывается электроникой. Но для нормальной работы ЭБУ должен получать соответствующие данные, которые снимаются с датчиков, установленных непосредственно в моторе автомобиля.

Зачем нужны датчики в моторе?

Различные производители предлагают свои датчики, но со временем выработался определенный перечень, который можно встретить практически в любом двигателе внутреннего сгорания с инжекторной топливной системой.

Некоторые из этих датчиков доносят информацию о текущем состоянии двигателя в ЭБУ и водителю на приборную панель, а при поломке некоторых из них, например, ДПКВ, автомобиль попросту не заведется.

Подробнее о работе датчиков

Каждый датчик собирает информацию и подает ее на ЭБУ, что позволяет обеспечить бесперебойную работу двигателя и предоставить исчерпывающую информацию о его состоянии. Для этого требуется понять, для чего устанавливается каждый датчик и за что он отвечает.

ДМРВ

Датчик массового расхода воздуха устанавливается во впускном воздушном канале, между воздушным фильтром и дроссельной заслонкой. Его основная функция – измерение количества поступающего в двигатель воздуха. Согласно показаниям ДМРВ электронным блоком управления высчитывается оптимальное количество топлива, соответствующее объему поступившего в двигатель воздуха. ЭБУ подает команду на форсунки, через которые и поступает необходимое количество топлива.

ДПДЗ

Датчик положения дроссельной заслонки располагается непосредственно на заслонке, обязательно до впускного коллектора. Он указывает на положение заслонки в каждый момент времени и динамике его изменения. Положение дроссельной заслонки, в свою очередь, изменяется при нажатии педали газа водителем. Исходя из показаний этого датчика ЭБУ обеспечивает увеличение или снижение интенсивности подачи топлива в камеры сгорания, мотор набирает или снижает обороты. При полностью закрытой заслонке, подача воздуха происходит через регулятор холостого хода, а количество подаваемого топлива снижается.

ДПКВ

Датчик положения коленчатого вала располагается в непосредственной близости возле шкива коленвала. Его задача определять положение и скорость вращения вала в текущий момент времени. Для обеспечения работы ДПКВ на шкиве устанавливается специальный зубчатый диск с несколькими убранными зубами, что позволяет четко определять положение коленчатого вала. В разных двигателях датчик может находиться в других местах, но обязательно в непосредственной близости от коленвала, например, возле маховика. Данные передаваемые датчиком положения коленчатого вала на ЭБУ позволяют точно определить такт впрыска топлива и угол опережения зажигания, они же являются основой для выдачи информации об оборотах двигателя на тахометре.

ДПРВ

Датчик положения распределительного вала находится около головки блока цилиндров возле распредвала. ДПРВ определяет его положение в реальном времени, в самом простом исполнении он подает сигнал, когда поршень первого цилиндра выходит в верхнюю мертвую точку (такт сжатия). На основе этих данных ЭБУ подает команду на впрыск топлива в определенный цилиндр и зажигание.

ДД

Датчик детонации в большинстве двигателей установлен в верхней части блока цилиндров, возле камер сгорания, как правило, между 2 и 3 цилиндрами. Его задача улавливать металлический стук, образующийся в цилиндрах при детонации топлива, которая может серьезно повредить двигатель. Поступающая от датчика информация позволяет ЭБУ устанавливать нужный угол опережения, убирая ненужный эффект.

ДТОЖ

Датчик температуры охлаждающей жидкости расположен в части двигателя, где охлаждающая жидкость выходит из него, чаще всего это головка блока цилиндров или термостат. ДТОЖ указывает на температуру тосола, что влияет на работу двигателя после запуска. Если температура низкая, ЭБУ дает команду повысить холостые обороты за счет обогащения топливно-воздушной смеси и корректировки угла опережения зажигания. После набора рабочей температуры подается команда снизить обороты. При повышении значения рабочей температуры датчик подает сигнал, включающий вентиляторы охлаждения радиатора, кроме того, данные по температуре охлаждающей жидкости отражаются на приборной панели.

ДК

Датчик кислорода установлен в выхлопной системе в выпускном коллекторе или за ним, но до катализатора. Иногда дополнительный датчик устанавливается уже после катализатора. Они оценивают концентрацию кислорода в выхлопном газе. Первый датчик определяет количество кислорода на выходе из двигателя, второй – на выходе из катализатора, его называют диагностическим. По данным первого датчика блок управления обогащает или обедняет топливно-воздушную смесь, в зависимости от того, сколько кислорода осталось в выхлопных газах. Диагностический ДК указывает на эффективность катализатора, одновременно корректируя подачу топлива.

ДСА

Датчик скорости автомобиля в большинстве случаев располагается в верхней части коробки передач. Он изменяет скорость вращения валов после изменения передаточного числа коробки передач (переключения скорости). Это позволяет определить частоту вращения колес, а значит, скорость автомобиля. Популярный способ измерения – считывание данных с зубчатого венца, установленного на дифференциале. В некоторых автомобилях в качестве ДСА выступает датчик АБС возле колеса, которые считывает данные с зубчатого венца, установленного на ШРУСе. Информация о скорости автомобиля поступает на ЭБУ, который корректирует подачу топлива, а также на спидометр.

ДДМ

Датчик давления масла, в зависимости от конструкции двигателя, может располагаться возле масляного фильтра или в дальней точке – головке блока цилиндров. Он определяет давления масла к системе смазки мотора. Показания ДДМ никак не влияют на работу двигателя, но при падении давления масла, проблему нужно срочно решать поскольку двигатель быстро выйдет из строя и потребуется дорогостоящий ремонт. Об этом просигнализирует предупреждающая лампочка на приборной панели.

ДТВВ

Датчик температуры всасываемого воздуха часто располагается в одном корпусе с ДМРВ или отдельно в системе впуска. По температуре всасываемого воздуха ЭБУ вычисляет его плотность, регулируя подачу топлива для достижения нужного обогащения топливно-воздушной смеси.

Дополнительные датчики

ДАД

Датчик абсолютного давления находится во впускном коллекторе или закрепляется на автомобильном кузове, соединяясь с впускным коллектором гибкой трубочкой. Задача ДАД  – измерение давления во впускном коллекторе. На основе этих данных ЭБУ рассчитывает расход воздуха двигателем, образуя идеальные параметры топливно-воздушной смеси. Фактически, он заменяет ДМРВ, но иногда работает с ним в паре, сообщая дополнительную информацию.

ДНД

Датчик неровной дороги прикрепляется к кузову возле крепления одного из амортизаторов. Он улавливает колебания в вертикальной плоскости при движении автомобиля, определяя, что он двигается по неровной дороге. Данный от датчика поступают в блок управления и он  отключает функцию диагностики пропусков зажигания, которая работает при неравномерном вращении коленвала.

Если какой-либо из датчиков неисправен, ЭБУ дает команду перехода в аварийный режим работы. При этом недостающая информацию заменяется усредненными данными, вшитыми в его память. Это не касается ДПКВ, при котором двигатель не работает. О том, что какой-то датчик вышел из строя предупреждает лампочка, загорающаяся на приборной панели с надписью CHECK или CHECK ENGINE. Чтобы понять, что именно происходит с автомобилем, требуется провести компьютерную диагностику ЭБУ.

Видео: Датчики ДВС

Датчики двигателя внутреннего сгорания. Как работают!

Совсем недавно наткнулся на очень интересное видео, в котором рассказывается о том, какие датчики устанавливаются на двигатели внутреннего сгорания, за что они отвечают и как они работают. Данная система не характеризует все варианты двигателей одновременно, но, по сути, показанная схема работы примерно такая во всех ДВС с возможными небольшими отклонениями в силу их модификации. Могу поспорить что это видео будет очень интересно тем, кто только начал знакомиться с устройством автомобиля и интересуется как работает двигатель современного атмосферного авто.

В этом ролике Вы узнаете информацию о следующих датчиках:

1. Датчик массового расхода воздуха (ДМРВ) — этот датчик обычно устанавливается сразу же за воздушным фильтром в системе впуска, он измеряет количество воздуха, поступающего в двигатель. Иногда в данном датчике совмещен датчик температуры воздуха. Показания датчика отправляются в электронный блок управления двигателем (он де “мозги” и он же ЭБУ). Датчик необходим для правильного расчета топливовоздушной смеси.
2. Датчик положения дроссельной заслонки (ДПДЗ) — располагается на самой дроссельной заслонке. Он сообщает ЭБУ о положении заслонки и динамики ее движения. Положение заслонки напрямую привязано к педали газа, чем сильнее жмем на газ, тем больше она открывается и пропускает больше количество воздуха.
3. Датчик положения коленчатого вала (ДПКВ) — один из самых важных датчиков в двигателе, обычно располагается рядом со шкивом коленвала или около маховика. Он определяет положение и скорость вращения коленчатого вала. Для определения скорости вращения на шкиве предусмотрен зубчатый диск, а для определения его положения на диске есть метка, пропущенный зубчик. На основе показания с этого датчика устанавливается момент впрыска ТВС (топливовоздушной смеси) и угол опережения зажигания.
4. Датчик положения распределительного вала (ДПРВ) располагается в районе головки блока цилиндров, рядом с распредвалом. Как не сложно понять, он определяет положение распределительного вала ДВС. В самом примитивном его исполнении он показывает положение верхней мертвой точки поршня первого цилиндра в такте сжатия. На его основе ЭБУ узнает, когда нужно производить впрыск топлива форсунками и зажигает ТВС.
5. Датчик детонации (ДД) располагается на блоке цилиндров, обычно располагается в его верхней части между вторым и третьим цилиндром в “четырех горшковом” блоке. Этот датчик очень важен, он улавливает металлические стуки в двигателе, которые характерны детонации ТВС в камере внутреннего сгорания. По показаниям данного датчика ЭБУ может корректировать угол опережения зажигания ТВС, чтобы предотвратить детонацию в двигателе, если это возможно. Обычно при этом двигатель теряет часть мощности.
6. Датчик температуры охлаждающей жидкости (ДТОЖ), находится недалеко от выхода жидкости из блока цилиндров (или термостате или тройниках системы охлаждения). Сам датчик измеряет температура антифриза, что вполне логично. По показаниям данного датчика ЭБУ корректирует работу двигателя при его запуске “на холодную”. Будут повышенные обороты двигателя, а также ЭБУ формирует более богатую топливно-воздушную смесь. В случае превышения нормы температуры охлаждающей жидкости, ЭБУ включает вентиляторы радиатора.
7. Датчик кислорода (ДК), он же лямбда зонд, устанавливается в выпускной системе до катализатора. В авто под “Евро 2” устанавливался всего один датчик, в авто под “евро 4” и выше устанавливается два или три датчика. Эти датчики показывают количество кислорода в выхлопных газах двигателя. На основе первого регулирующего датчика ЭБУ корректирует подачу топлива форсунками, обогащает или обедняет ТВС, в зависимости от показаний лямбда-зонда. Второй (третий) датчик играет диагностическую роль и может давать оценку работы катализатора, а также влиять на формирование ТВС.
8. Датчик скорости автомобиля (ДСА) обычно находиться на коробке передач автомобиля или он может быть совмещен с датчиком АБС, располагаясь на ступице в районе ШРУСА. Данные о скорости также влияют на формирование и подачу ТВС в камеры сгорания ДВС.
9. Датчик давления масла (ДДМ) необходим для определения давления масла в системе смазки двигателя. Хочется сказать, что в некоторых современных автомобилях он просто отсутствует в силу победы маркетологов над инженерами. Показания данного датчика являются информативными и не влияют на работу ДВС. Нужно знать, что данный датчик не показывает уровень масла в системе, и обычно, когда загорается масленка на панели приборов водителя, то уже слишком поздно подливать масло, так как в ДВС в это время уже начался износ трущихся поверхностей.
10. Датчик температуры всасываемого воздуха (ДТВВ). О нем я уже писал чуть выше, он может быть совмещен с датчиком 1 (ДМРВ) или же быть как обособленный датчик в системе впуска. Данные датчика позволяют определять плотность всасываемого воздуха для корректировки ТВС.
11. Датчик абсолютного давления (ДАД) помогает ЭБУ рассчитать правильную пропорцию ТВС. Зная температуру воздуха и его давление можно рассчитывать ТВС без ДМРВ, но обычно данный датчик работает в паре с ним и с датчиком температуры воздуха.
12. Датчик неровной дороги (ДНД) устанавливается далеко не на каждом автомобиле, он располагается на чашке стойки и амортизатора переднего колеса. Он улавливает колебания кузова при движении автомобиля по неровной поверхности. Данные показания отправляются в ЭБУ, которое в свою очередь отключает диагностику пропусков зажигания вследствие неравномерного вращения коленчатого вала, что может быть последствием движения по неровной дороге.

В случае выхода из строя почти всех перечисленных датчиков, электронный блок управления автомобиля перейдет в аварийный режим работы двигателя, а данные с вышедшего из строя датчика будут замещаться усредненными показателями заложенными в ЭБУ. Но в случае выхода из строя датчика положения коленчатого вала, двигатель может перестать работать. Обычно выход из строя датчиков сопровождается индикацией лампочкой “CHECK ENGINE” на панели приборов, но это не факт. Для каждого автомобиля индикация может показываться, а может и не показываться. Если, к примеру взять мою Шкоду Октавию, то отключение датчика ДМРВ никак не показывается на приборке, но если диагностическим сканером прочитать ошибки, то она будет записана в память.

Материалы данной статьи были взяты из самого видео.

Датчики для управления двигателем

Датчики массового расхода воздуха предоставляют информацию о температуре, влажности и объеме всасываемого воздуха.

Датчики помогают снизить расход топлива и вредные выбросы. Они играют определенную роль в повышении эффективности двигателя и безопасности автомобиля, обеспечивая больший комфорт и удовольствие от вождения.

Для выполнения задачи сбора и передачи данных датчики должны быть устойчивы к температуре, влаге, грязи и химическим веществам. Кроме того, они должны безупречно функционировать в электромагнитных полях и в присутствии других датчиков, а также обеспечивать длительный срок службы.

Датчики массового расхода воздуха

Растущее внимание к сокращению выбросов CO2 означает, что датчики массового расхода воздуха приобретают все большее значение для обеспечения оптимального соотношения воздух-топливо.

Датчики массового расхода воздуха расположены непосредственно после воздушного фильтра во впускном коллекторе и предоставляют информацию о температуре, влажности и объеме всасываемого воздуха. Несмотря на очень компактную конструкцию, они оснащены точной технологией сбора информации, которая вместе с другими данными двигателя обеспечивает оптимальное управление двигателем.

Эти данные включают:

• Температура всасываемого воздуха
• Влажность всасываемого воздуха
• Объем всасываемого воздуха

В бензиновых двигателях измерение массового расхода воздуха используется в сочетании с показаниями других датчиков для регулирования подачи топлива в двигатель.

В дизельных двигателях датчики массового расхода воздуха используются для регулирования скорости рециркуляции отработавших газов и расчета максимального количества впрыскиваемого топлива.

Наши датчики массового расхода воздуха исключительно надежны и способны противостоять факторам окружающей среды. Их способность к измерению динамики вносит важный вклад в снижение выбросов транспортных средств.

Датчики скорости вращения колес

Сигнал скорости вращения колес имеет решающее значение для таких электронных систем, как ABS или ASC.

Датчики распределительного вала

Датчик распределительного вала расположен в головке блока цилиндров и считывает показания звездочки распределительного вала, чтобы определить положение распределительного вала.

Эта информация требуется для таких функций, как инициирование впрыска в двигателях с последовательным впрыском, триггерный сигнал для магнитного клапана в системах впрыска с насос-клапаном и для контроля детонации в зависимости от цилиндра.

Датчики коленчатого вала

Датчик коленчатого вала предоставляет информацию о текущем положении коленчатого вала, которую система управления двигателем может затем использовать для расчета оборотов. Эти значения позволяют определить наиболее экономичный впрыск топлива и угол опережения зажигания для автомобиля.

Датчики детонации

Современные двигатели с высокой степенью сжатия имеют явный недостаток: их конструкция приводит к усилению детонации, что может привести к повреждению двигателя.

Датчики детонации надежно измеряют характерную для детонации вибрацию блока цилиндров двигателя. Это позволяет установить угол зажигания и другие параметры таким образом, чтобы двигатель продолжал правильно работать вблизи порога детонации. Это не только защищает двигатель, но и снижает расход топлива.

Для обеспечения максимальной точности наши датчики детонации используют революционную технологию полосы пропускания.

Датчики давления

Датчики MAP и T-MAP измеряют давление воздуха во впускном коллекторе за дроссельной заслонкой для определения поступления воздуха. Эта информация чрезвычайно важна для расчета количества впрыскиваемого топлива, чтобы обеспечить правильную топливно-воздушную смесь. По этой причине возможность динамических измерений этих компонентов управления двигателем имеет решающее значение для снижения выбросов транспортных средств.

• Датчик давления MAP для двигателей с турбонаддувом для измерения давления воздуха за турбокомпрессором (диапазон измерения 500–3000 гПа)
• Датчик давления T-MAP со встроенным датчиком температуры

Датчики кислорода

Инвестировать в качество выгодно
Существующий ассортимент датчиков для управления двигателем оптимально дополнен датчиками кислорода, с помощью которых достигается максимальная мощность двигателя при минимально возможном расходе топлива.

Измерения лямбда-зонда необходимы, чтобы убедиться, что каталитический нейтрализатор преобразует почти все выхлопные газы, образующиеся при сгорании топлива. Лямбда-зонды определяют количество остаточного кислорода в выхлопе и передают это значение в систему управления двигателем, которая, в свою очередь, точно устанавливает состав смеси, используя переданные значения.

Датчики кислорода подвергаются значительным нагрузкам,

• Высокие температуры
• Вибрации
• Замена газов

, что означает, что нельзя избежать определенного уровня износа и старения.

Проблемы, которые могут возникнуть с кислородными датчиками:

• Неисправный нагреватель датчика
• Кабели и разъемы плавятся из-за контакта с выхлопной системой
• Перегиб датчика
• Отложения сажи из-за «богатой» смеси или большого расхода масла
• Механические дефекты кабеля или кабельных уплотнений

Единственный способ обеспечить практически полное преобразование топливно-воздушной смеси в экологически безопасные выхлопные газы – это точная регулировка топливно-воздушной смеси. Наши кислородные датчики обеспечивают оптимальную мощность двигателя при соблюдении установленных значений выбросов.

Датчики эксцентрикового вала

Датчики VDO точно контролируют отрегулированный угол эксцентрикового вала и сообщают это значение системе управления двигателем.

Воспользуйтесь услугой онлайн-каталога, чтобы получить более подробную информацию об этом продукте, который может быть установлен в вашем автомобиле (легковом автомобиле).

См. также наши двигатели с регулируемой высотой подъема

Датчики температуры выхлопных газов

Система управления двигателем для защиты окружающей среды

Во времена защиты окружающей среды, очистки выхлопных газов и снижения расхода топлива датчик температуры выхлопных газов дополняет наш ассортимент продукции.

Применение

Эти датчики устанавливаются в системах нейтрализации отработавших газов

Особенности:

В области управления двигателем датчик выполняет множество задач.

• Проверка эффективности и защиты компонентов
• Контроль температуры турбокомпрессоров, каталитических нейтрализаторов, дизельных сажевых фильтров и систем снижения содержания оксидов азота
• Контроль оптимальной рабочей точки
• Защита от перегрева
• Снижение вредных выбросов
• Снижение расхода топлива

Качество, которое окупается

Все датчики соответствуют оригинальным датчикам и, следовательно, соответствуют спецификациям и требованиям производителей транспортных средств.

Программа

• Запасная часть 1:1 (подключи и работай)
• Покрытие основных европейских производителей автомобилей

Покрытие автомобиля:

А3, ТТ, А4, А5, А6, А8, В5, В7; Класс А, Класс С, Класс Е, Класс GLK, CLS, Спринтер; Astra H, Astra J, Insignia, Corsa D, Signum, Vectra C, Zafira B, Mokka, Meriva B; 9-3, 9-5; Альтеа, Леон, Толедо, Эксео, Ибица; Октавия, Суперб, Йети, Фабия, Румстер; Beetle, Eos, Golf V, Golf VI, Jetta III, Jetta IV, Scirocco, Phaeton, Touareg, Passat, Polo, Caddy III, Touran, Tiguan

Что такое различные датчики двигателя и как они работают?

Система управления двигателем современного автомобиля состоит из различных электронных и электрических компонентов. Кроме того, они включают в себя датчики двигателя, реле и исполнительные механизмы. Они обеспечивают блок управления двигателем автомобиля жизненно важными параметрами данных, необходимыми для эффективного управления различными функциями двигателя.

Датчики двигателя — это электромеханические устройства, которые контролируют различные параметры двигателя. В двигателе используются различные типы датчиков, такие как термопары, термометры сопротивления (RTD) и датчики Холла.

Различные датчики двигателя

Типы датчиков:

Кроме того, термопарный датчик является устройством для измерения температуры. Он преобразует температуру в электрический заряд. Кроме того, термопары используют два разных проводника. Более того, эти проводники контактируют друг с другом в одном или нескольких местах. Таким образом, они производят напряжение. В свою очередь, они посылают сигнал в виде электрического тока на ЭБУ. Производители обычно используют термопары в качестве датчиков температуры. Они измеряют и контролируют температуру, например, в случае температуры охлаждающей жидкости двигателя.

Кроме того, термометры сопротивления или термометры сопротивления также измеряют температуру. Однако они делают это, коррелируя сопротивление элемента RTD с температурой. Однако элементы RTD изготавливаются из чистых металлов, таких как платина, никель или медь. Например, датчик этого типа используется в испарителе кондиционера.

Датчик температуры переменного тока

Кроме того, датчик Холла содержит преобразователь. Однако его выходное напряжение изменяется в зависимости от магнитного поля. Как правило, датчики на эффекте Холла определяют скорость или скорость. Например, датчики этого типа используются в приложениях для позиционирования в автомобилях. Так, производители использовали их для определения частоты вращения коленчатого вала или его положения.

Кроме того, датчики двигателя предоставляют системе управления двигателем важные параметры данных в режиме реального времени. Кроме того, эти датчики двигателя постоянно контролируют параметры двигателя. Они также предоставляют ECU изменения, которые время от времени происходят в данных. На основе этих входных данных ЭБУ пересчитывает правильное соотношение воздух-топливо. Кроме того, он пересчитывает угол опережения зажигания. Кроме того, он также рассчитывает и подает в двигатель необходимое количество топлива при различных условиях нагрузки.

В современном автомобиле установлены следующие датчики:

. положение клапанов в двигателе

SL.	Наименование датчика	Назначение
01	Air–fuel Ratio Meter	It monitors the correct air-fuel ratio for the engine
02	Engine Speed ​​Sensor	It monitors engine speed
03	Throttle Position Датчик	Далее, он отслеживает положение дроссельной заслонки в двигателе
04	Датчик положения рукава	Мониторы
06	Датчик детонации	Обнаруживает детонацию двигателя из-за опережения ГРМ
07	Датчик температуры охлаждающей жидкости двигателя	Кроме того, он измеряет температуру двигателя
08	Абсолютное давление в коллекторе или датчик MAP	. воздуха, поступающего в двигатель к ECU
10	Датчик кислорода/O2/лямбда	Контролирует количество кислорода в выхлопе
11	Датчик давления топлива	Дополнительно измеряет давление в топливной системе
12	Датчик скорости автомобиля (VSS)	Измеряет скорость автомобиля

количество топлива. Они включают в себя цепь зажигания, свечи зажигания, топливные форсунки, клапан управления подачей воздуха на холостом ходу двигателя и клапан рециркуляции отработавших газов (EGR). Таким образом, он обеспечивает максимально возможную производительность двигателя при максимально низком уровне выбросов.

Поскольку все датчики двигателя подключены к ЭБУ, он также может отслеживать их неисправности. Кроме того, ЭБУ собирает сигналы от неисправных датчиков двигателя. Опять же, ЭБУ сохраняет их в своей памяти. Таким образом, вы можете диагностировать эти неисправности двумя способами.
