Сопротивление форсунок: Какое сопротивление форсунок 2112? — 3 ответа

Проверка работоспособности форсунок на автомобилях ЛАДА Самара

Автор: admin | 01.12.2016

Простая инструкция с фото и видео примерами по самостоятельно проверке форсунок на автомобилях ваз 2113, 2114, 2115.

Для выполнения работ по проверке форсунок вам потребуются: Провод длиной 2 метра, Изолента, мультиметр.

1. С двигателя 1,6 снимаем декоративную накладку.
2. Отсоединяем колодки жгута проводов форсунок.
3. Включаем зажигание и при помощи вольтметра измеряем напряжение на выводе Е колодки жгута проводов. Напряжение должно быть не меньше 12в.
4. После проведения измерений выключаем зажигание. Если в результате измерений выяснилось, что на колодке нет напряжения или оно меньше 12в, то нужно проверить заряд аккумулятора, цепь питания и исправность ЭБУ.

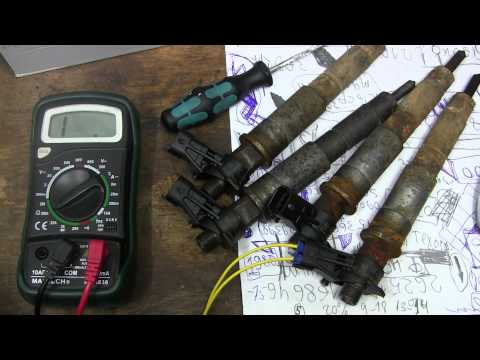

5. Проверяем электрическое сопротивление форсунок, для чего омметром поочередно измеряем сопротивление между выводом Ε и остальными четырьмя выводами колодки (2). Вывод колодки обозначенный буквой В, соответствует форсунке первого цилиндра, а выводы С, G и F – соответственно форсункам второго, третьего и четвертого цилиндров. У исправных форсунок сопротивление должно быть 13 Ом.
6. Выполняя следующую операцию, не подавайте на выводы колодки напряжение больше 12 В и после выполнения проверки не оставляйте выводы под напряжением, так как это может привести к перегоранию обмоток форсунок.
7. С помощью двух проводов напрямую от аккумуляторной батареи кратковременно подаем на выводы колодки (2) напряжение 12 В – вывод Ε соединяем с положительной выводом аккумуляторной батареи, а выводы В, С, G и F последовательно с отрицательным выводом батареи. У исправной форсунки должен быть слышен характерный щелчок при открывании клапана.
8. Неисправные форсунки заменяем.
